Платформа LGA 1700 отримує все більше моделей процесорів, не відстають від Intel і виробники материнських плат, регулярно оновлюючи асортимент своїх пропозицій. ASUS не стала винятком і сьогодні пробиватиме 5 ГГц по всіх ядрах буде ROG Strix Z690-F Gaming WIFI.
Характеристики
| Модель | ASUS ROG Strix Z690-F Gaming WIFI |
|---|---|
| Сторінка продукту | ROG Strix Z690-F Gaming WIFI |
| Чипсет | Intel Z690 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron покоління Alder Lake (12th Gen) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000–6400+ (OC) |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z690 1 x PCI Express 3.0 x16 (x4/x4, або x4) — Z690 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — Z690 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — Z690 1 x PCI Express 4.0 x4, SATA 6 Гбит/с M.2_4 (Key M, 2242/2260/2280) — Z690 |
| Вбудоване відеоядро (у процесорі) | + |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O панель: 1 x USB 3.2 Gen 2x2 (Type-C), 1 x USB 3.2 Gen 2 (Type-C), 4 x USB 3.2 Gen 1 (Type-A), 2 x USB 3.2 Gen 2 (Type-A), 2 x USB 2.0 (Type-A) Колодки: 1 x USB 3.2 Gen 2x2 (Type-C), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
| Serial ATA | 6 x SATA 6 Гбіт/с (Z690) |
| RAID | 0, 1, 5, 10 (SATA, M.2, Z690) |
| Вбудований звук | Realtek ALC4080 |
| S/PDIF | Оптичний (вихід) |
| Мережеві можливості | 1 х Intel I225-V (2.5 Gigabit Ethernet) Intel WIFI 6E AX210 (WIFI 2.4/5GHz/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2) |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA RGB header |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, ASUS HYDRANODE, TPM Header |
| Вартість | 14014 грн |
Привертає увагу цікава реалізація останнього слота розширення PCI-E. Річ у тому, що він призначений для карт розширення ROG HYPER M.2, тому може працювати в режимі x4/x4, проте, незважаючи на розведення восьми ліній PCI-E, він не здатний працювати саме в режимі x8. Або x4/x4, або просто x4.
Комплект постачання
Материнська плата ROG Strix Z690-F Gaming WIFI постачається у картонній коробці середніх розмірів.
На звороті зібрані особливості продукту, і навіть коротке зведення технічних параметрів.

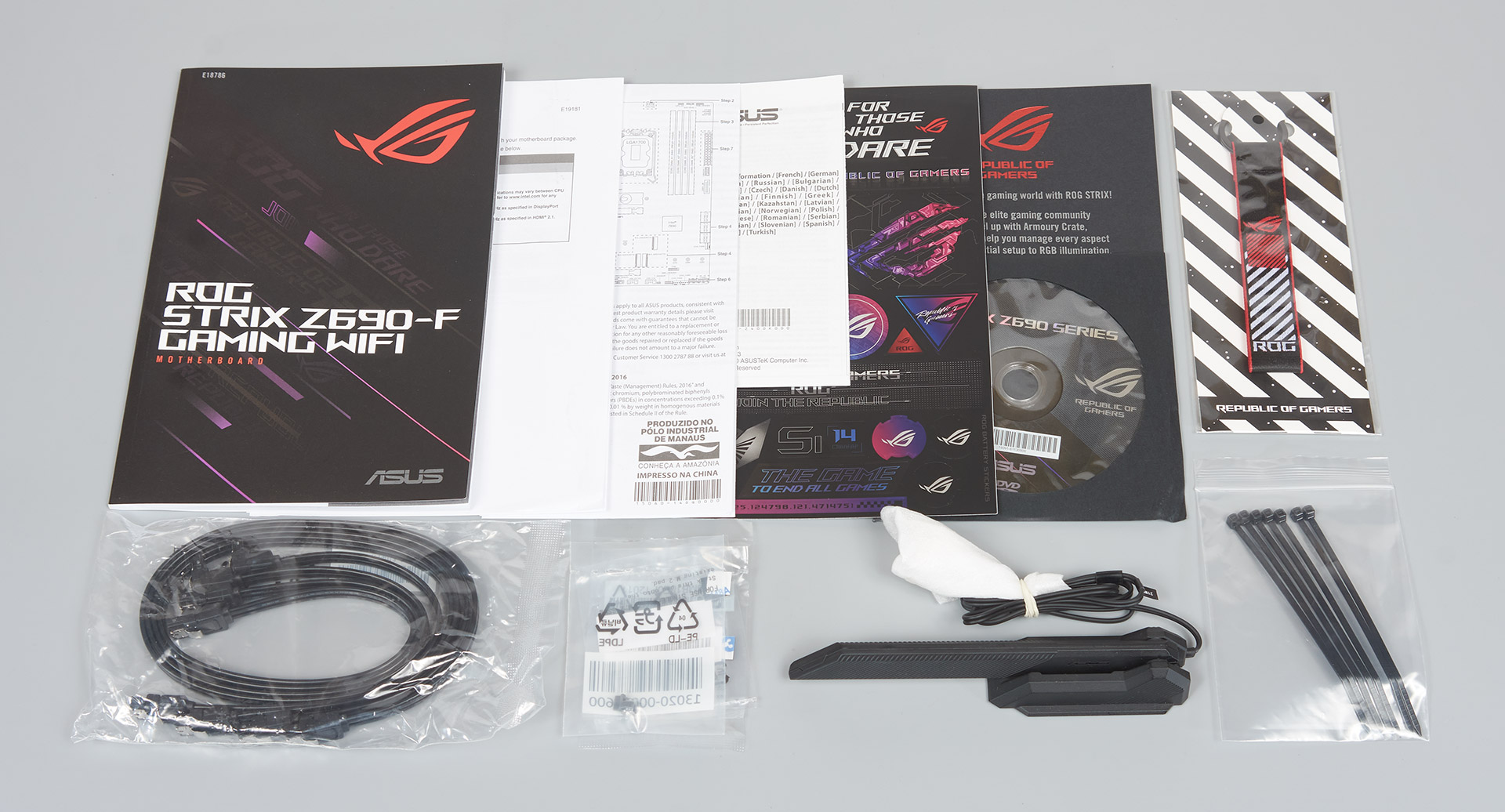

Усередині знаходиться материнська плата в антистатичному пакеті, а під нею можна виявити:
- інструкції швидкого початку, документація, подяка за покупку та інше;
- комплект декоративних наліпок;
- компакт-диск з драйверами та ПЗ;
- чотири чорні SATA-кабелі з металевими засувками (два прямі, два кутові);

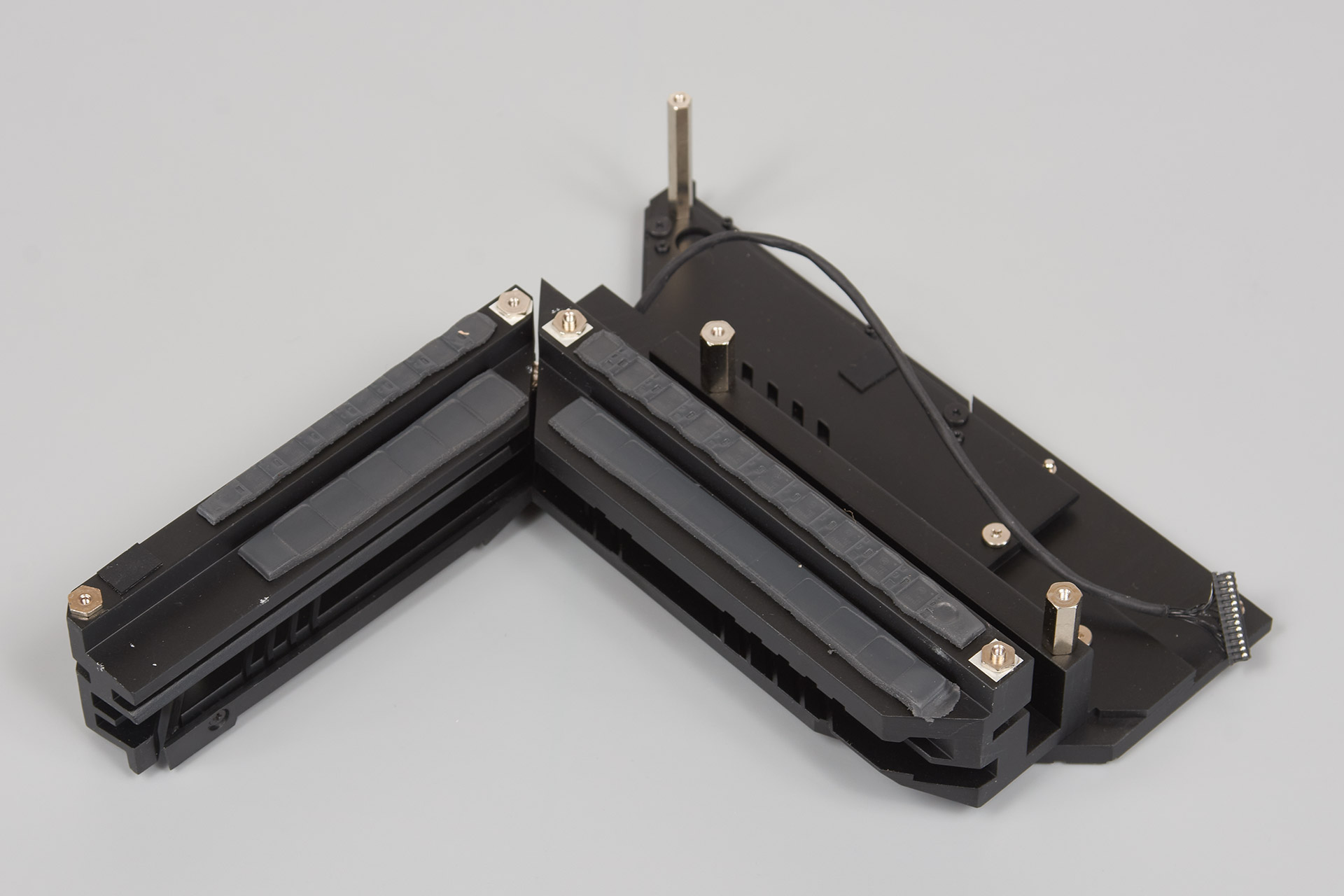

- Q-latch, гвинтики, прокладки для кріплення M.2 накопичувачів;
- дармовис для ключів;
- WIFI-антена з платформою;
- комплект чорних пластмасових стяжок.
Використання компакт-диска в не особливо дешевому виробі викликає питання.
Зовнішній вигляд

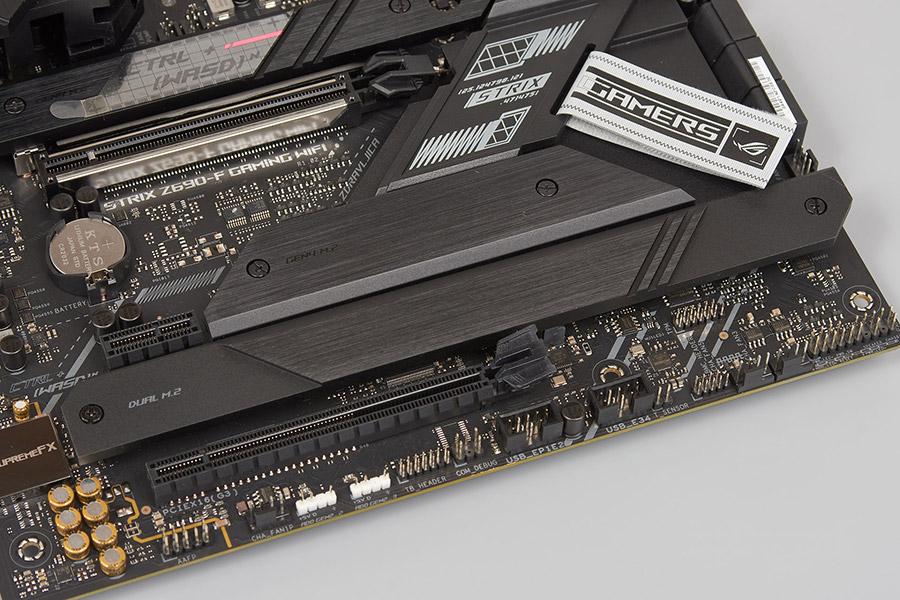

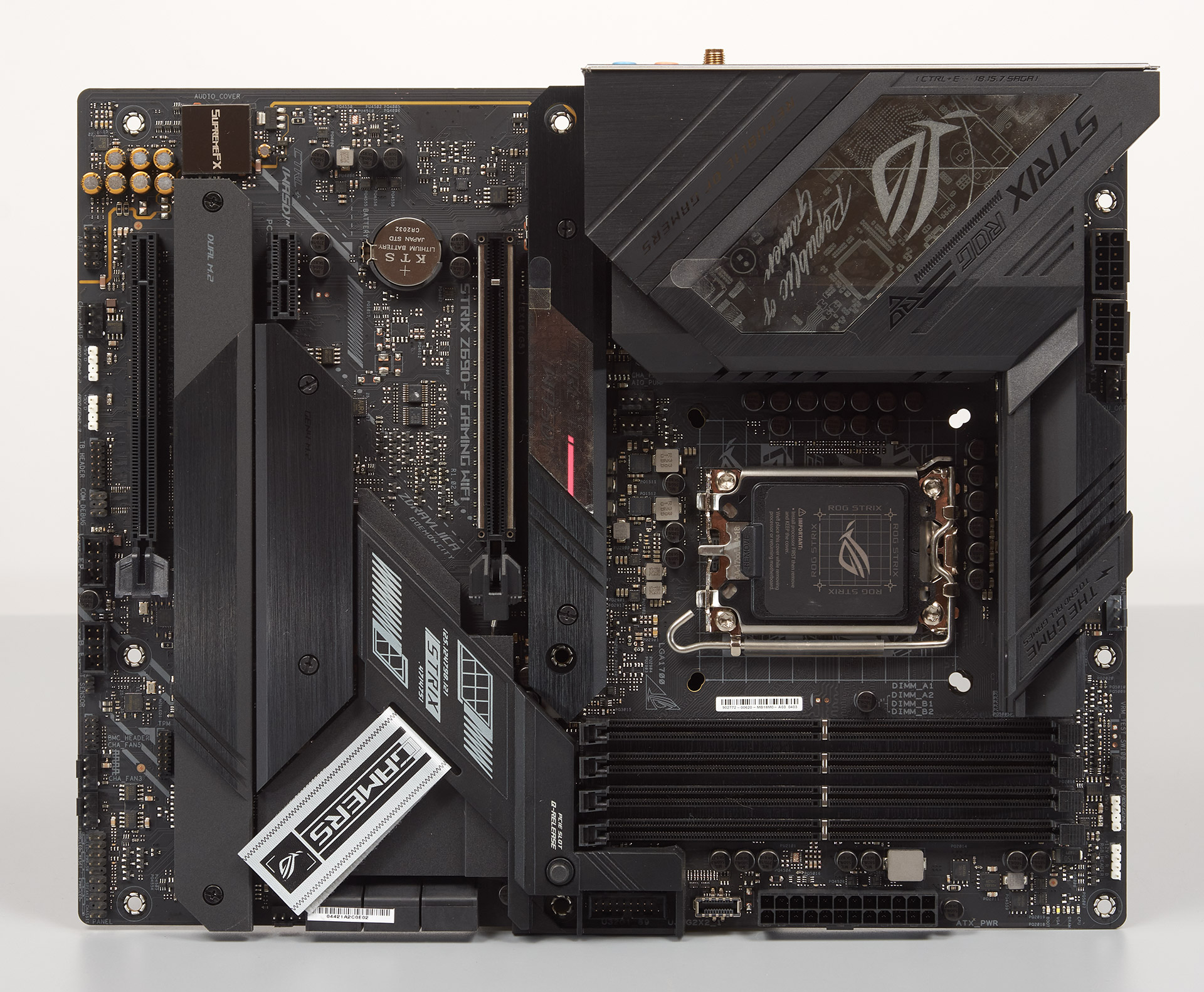

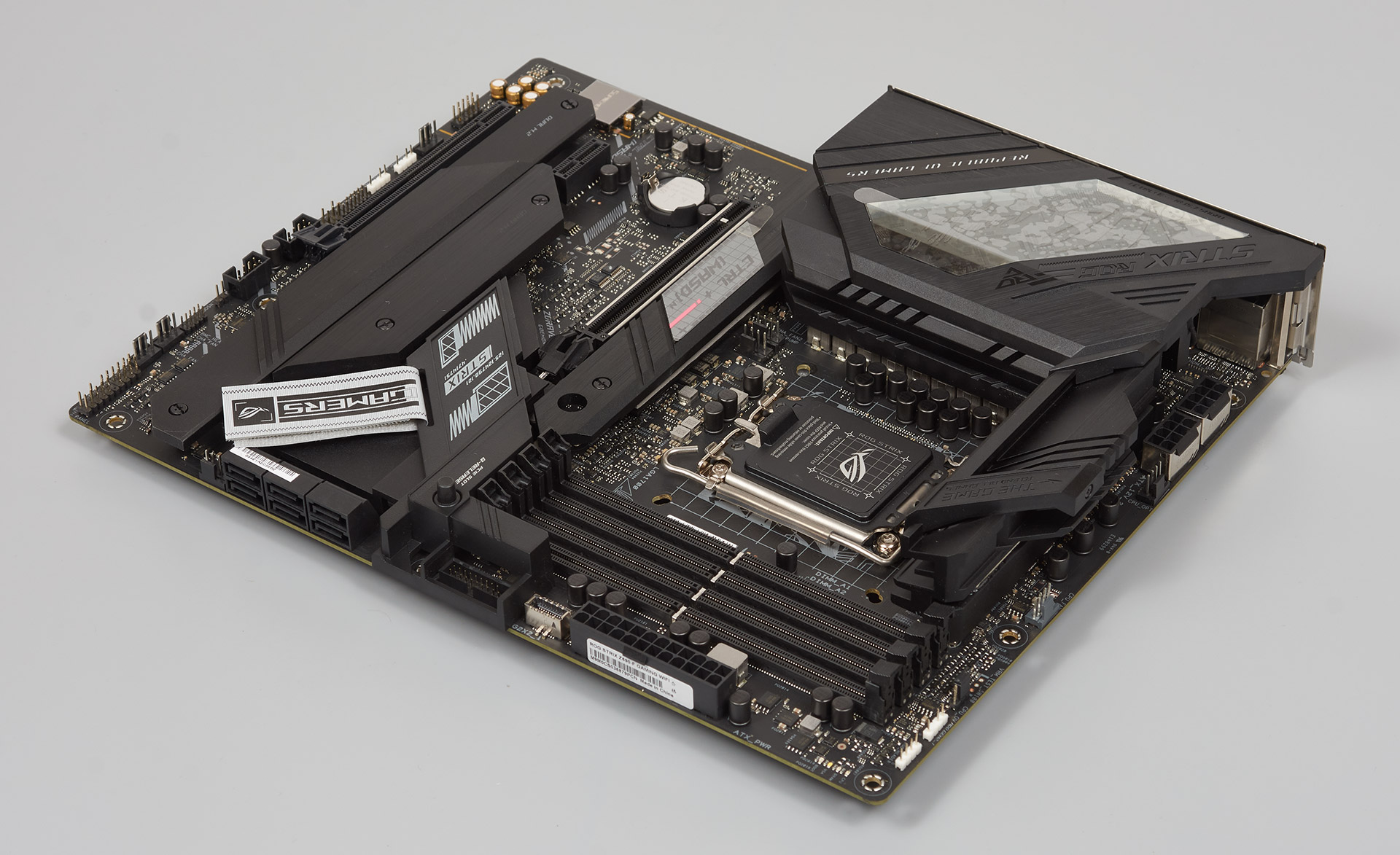

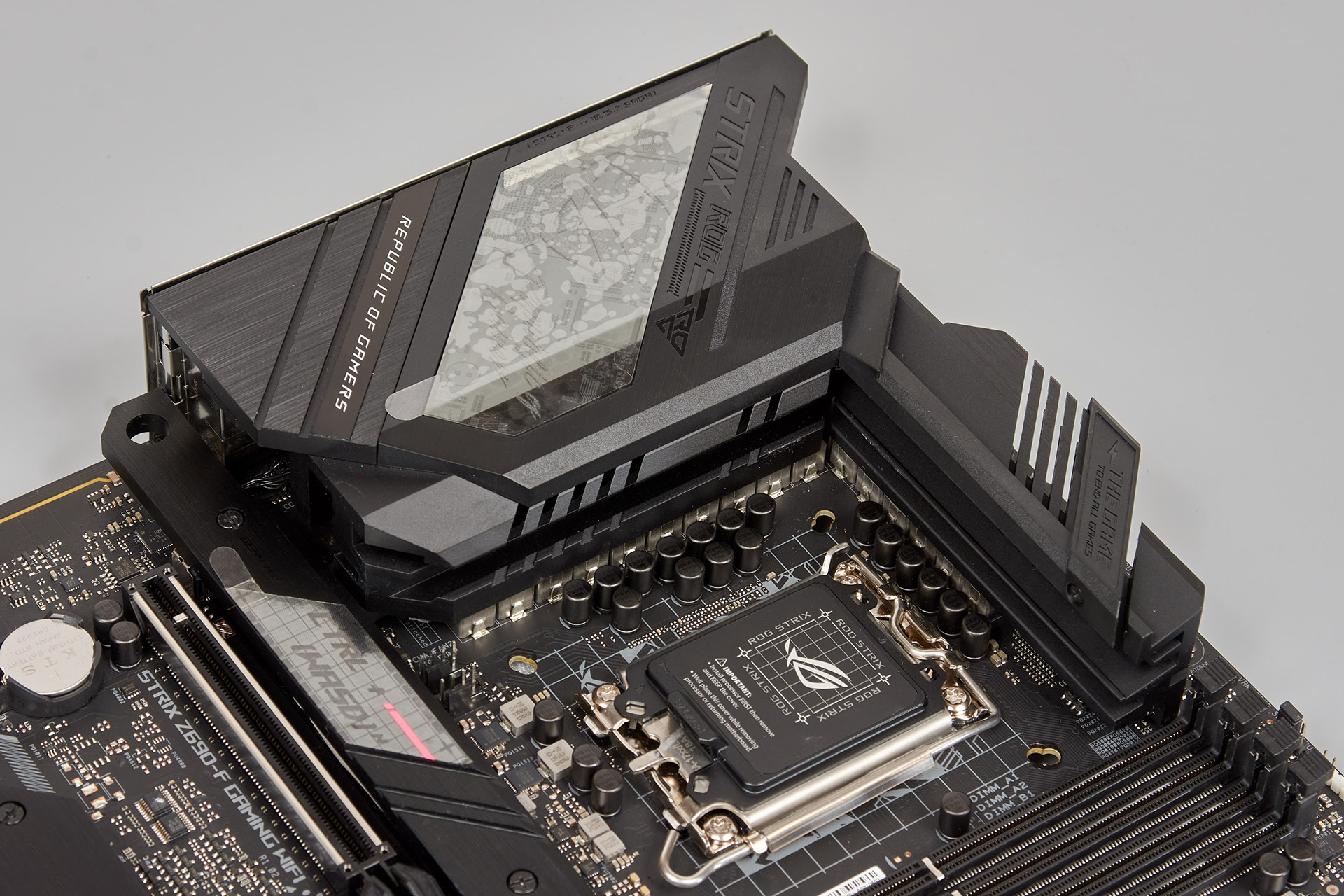

Як і у багатьох інших продуктів серії ROG — зовнішній вигляд плати хороший, втім, трохи пізніше з'ясовується, що в оформленні використано чимало пластмаси. З цікавинок на себе однозначно змусить звернути увагу кнопка відкриття клямки слота PCI-E х16, а також хомут-липучка в області чипсету, який покликаний допомогти в кабель-менеджменті. Текстоліт частково прихований за радіаторами охолодження M.2.

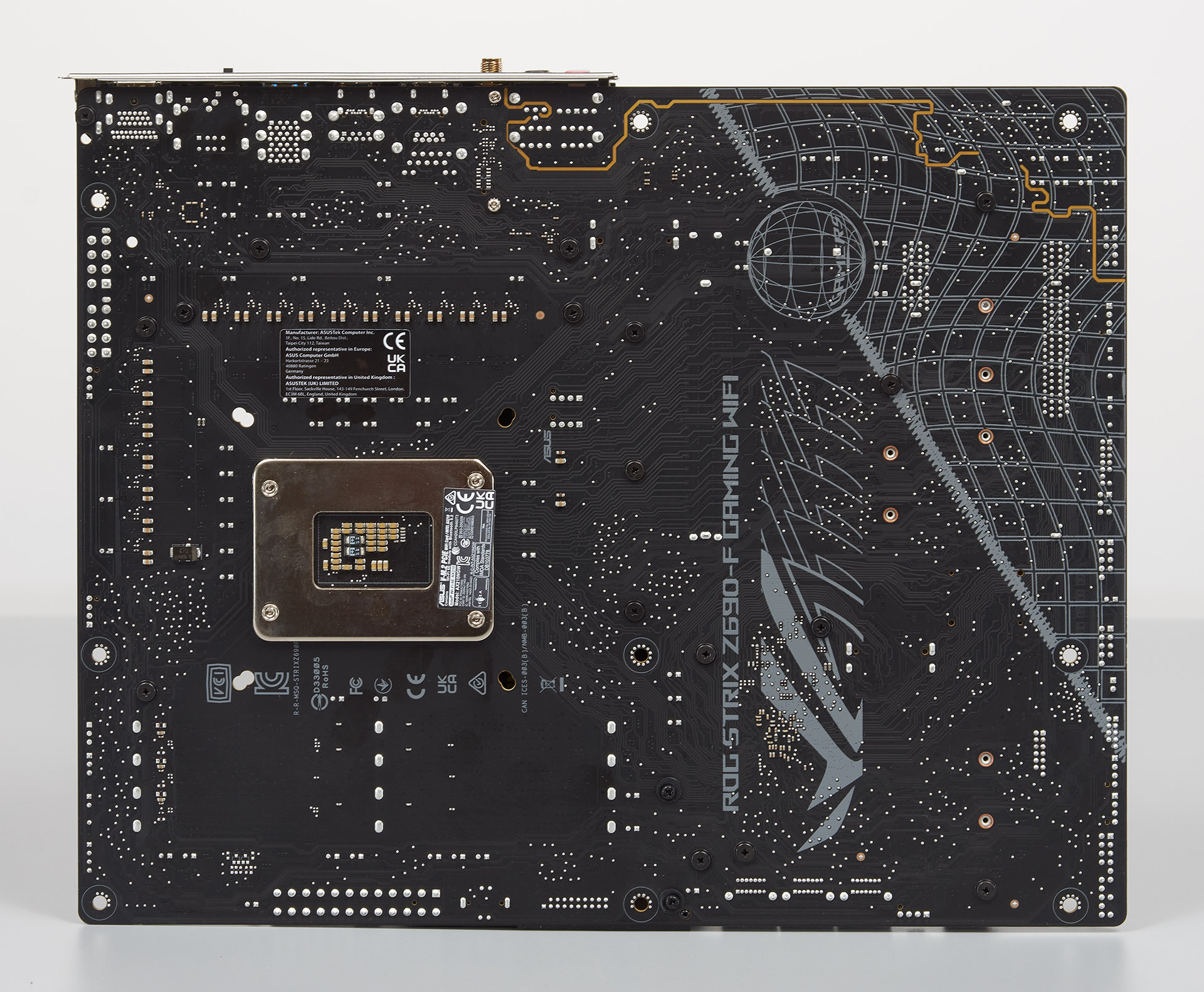

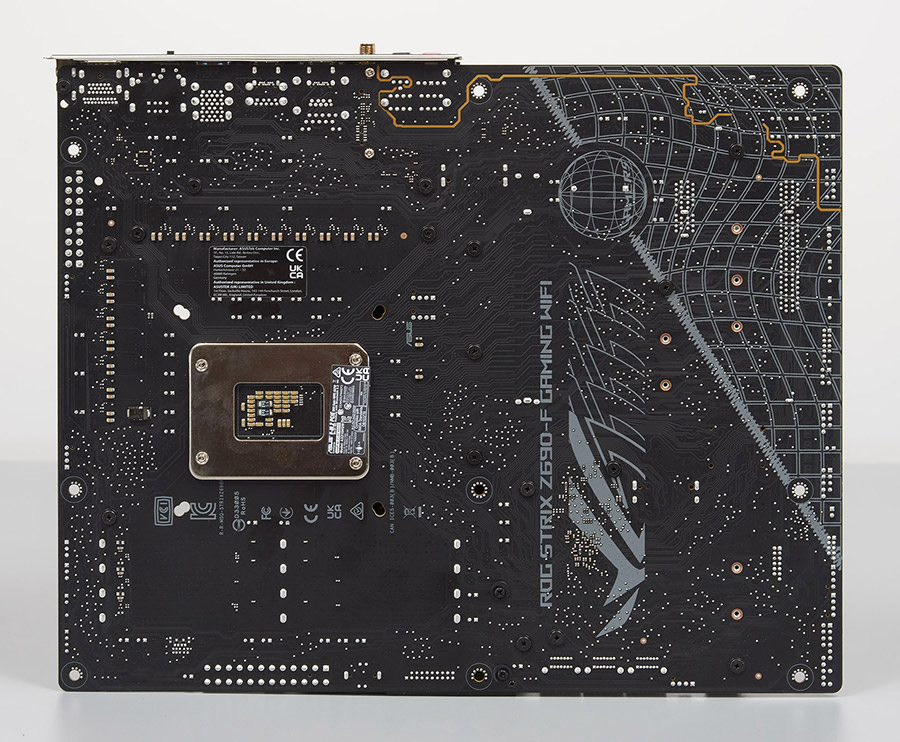

На звороті немає нічого гідного уваги.
Хіт-парад «дякую інженерам» відкриває наявність монтажних отворів LGA115x, що значно розширює список сумісних систем охолодження, а також потенційно може заощадити фінанси майбутньому власнику.
Сокет LGA1700, як і слоти оперативної пам'яті, типові.

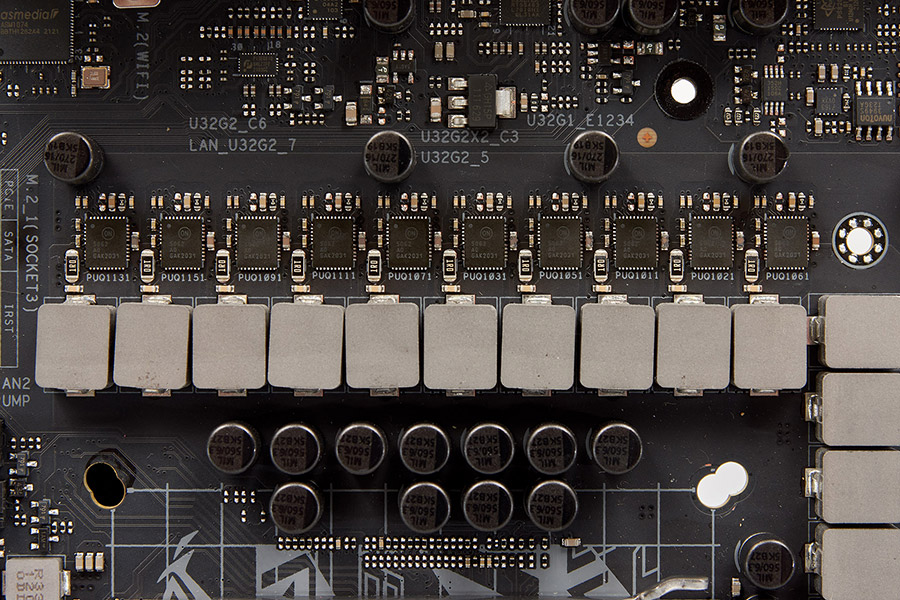

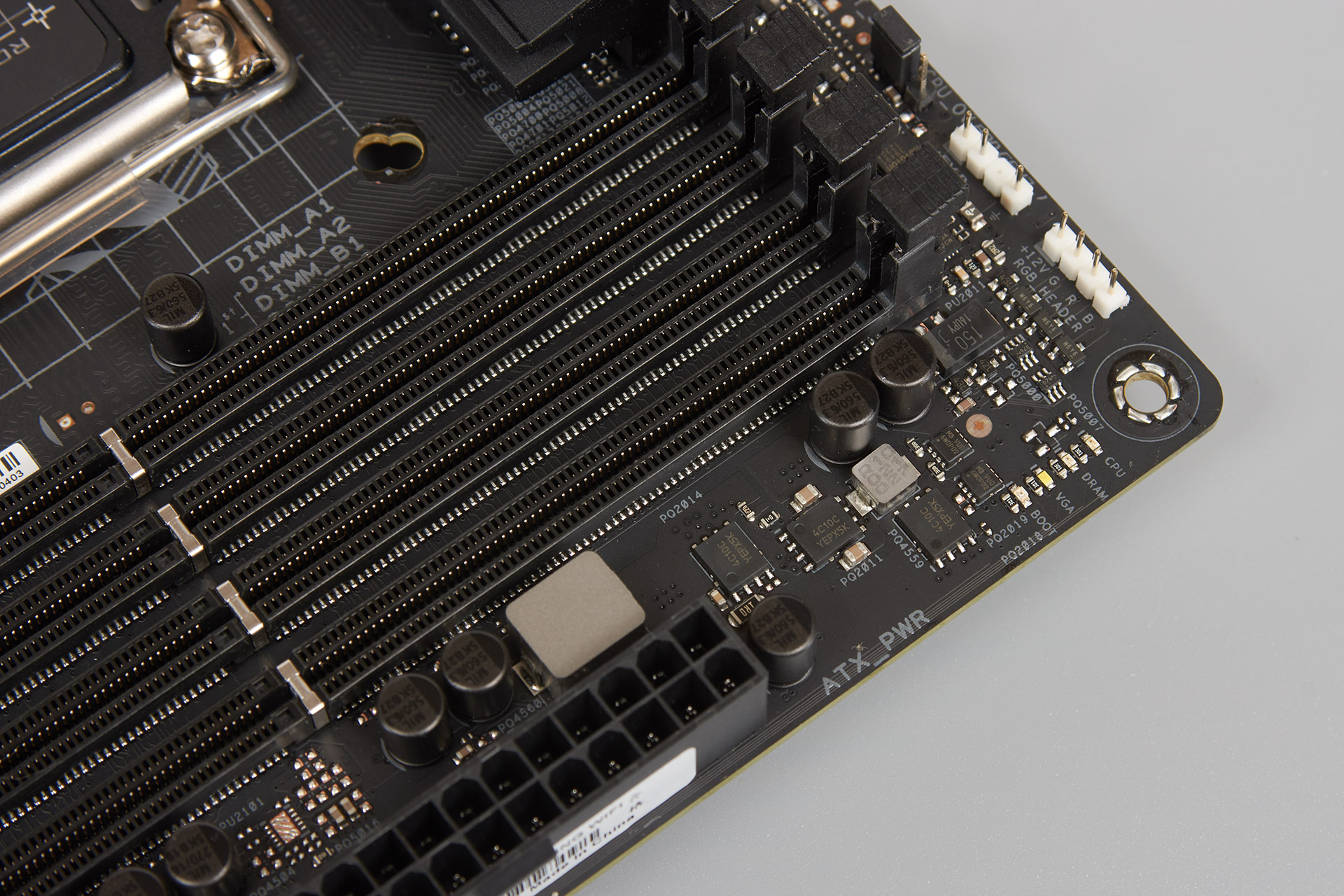

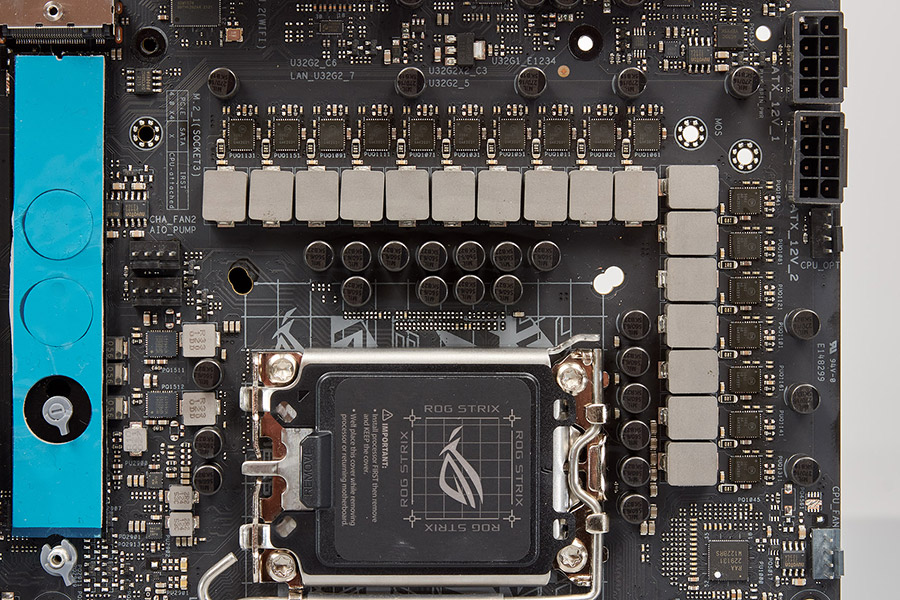

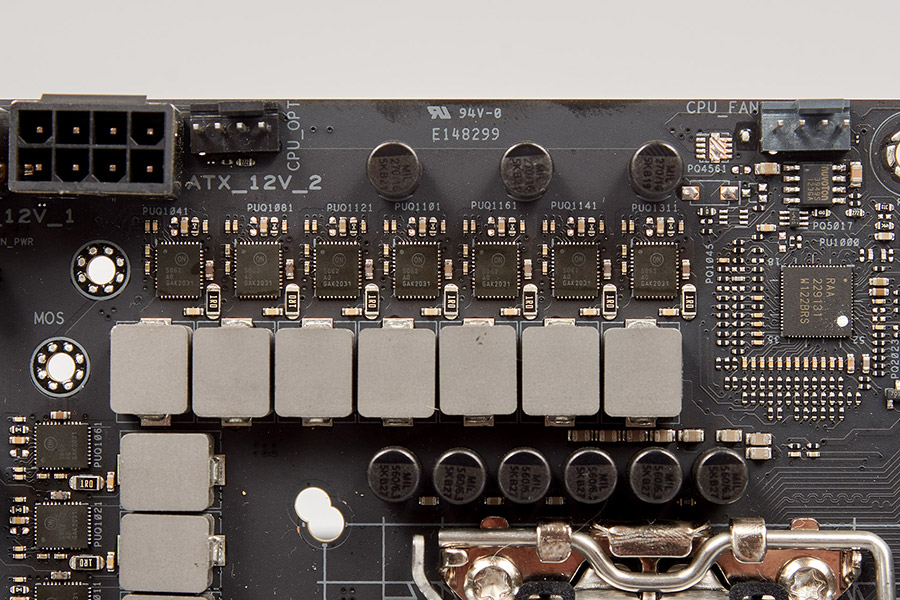

Підсистема живлення представлена 17 фазами (16+1), керує цим добром ШІМ-контролер Renesas RAA 229131. Більш ніж достатньо для експериментів з оверклокінгом.
За охолодження відповідає потужний радіатор.

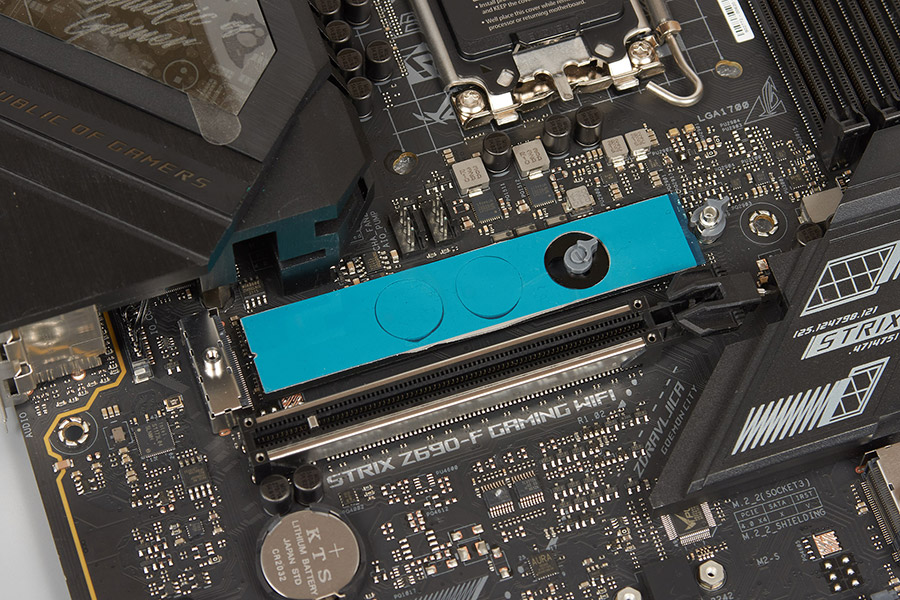

Передбачено чотири слоти M.2, кожен із них накритий радіатором. Перший слот M.2_1 підключений безпосередньо до процесора. Забезпечується підтримка інтерфейсу PCI-E 4.0 x4 та можливість використовувати накопичувачі 2242/2260/2280/22110.
Інші слоти підключені до чипсета:
- M.2_2 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280.
- M.2_3 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280/22110.
- M.2_4 працює на швидкості PCI-E 4.0 x4, розрахований для накопичувачів 2242/2260/2280. Це єдиний з усіх слот, що підтримує стандарт M.2 SATA.
Як вже було згадано раніше, всі вони мають радіатори.

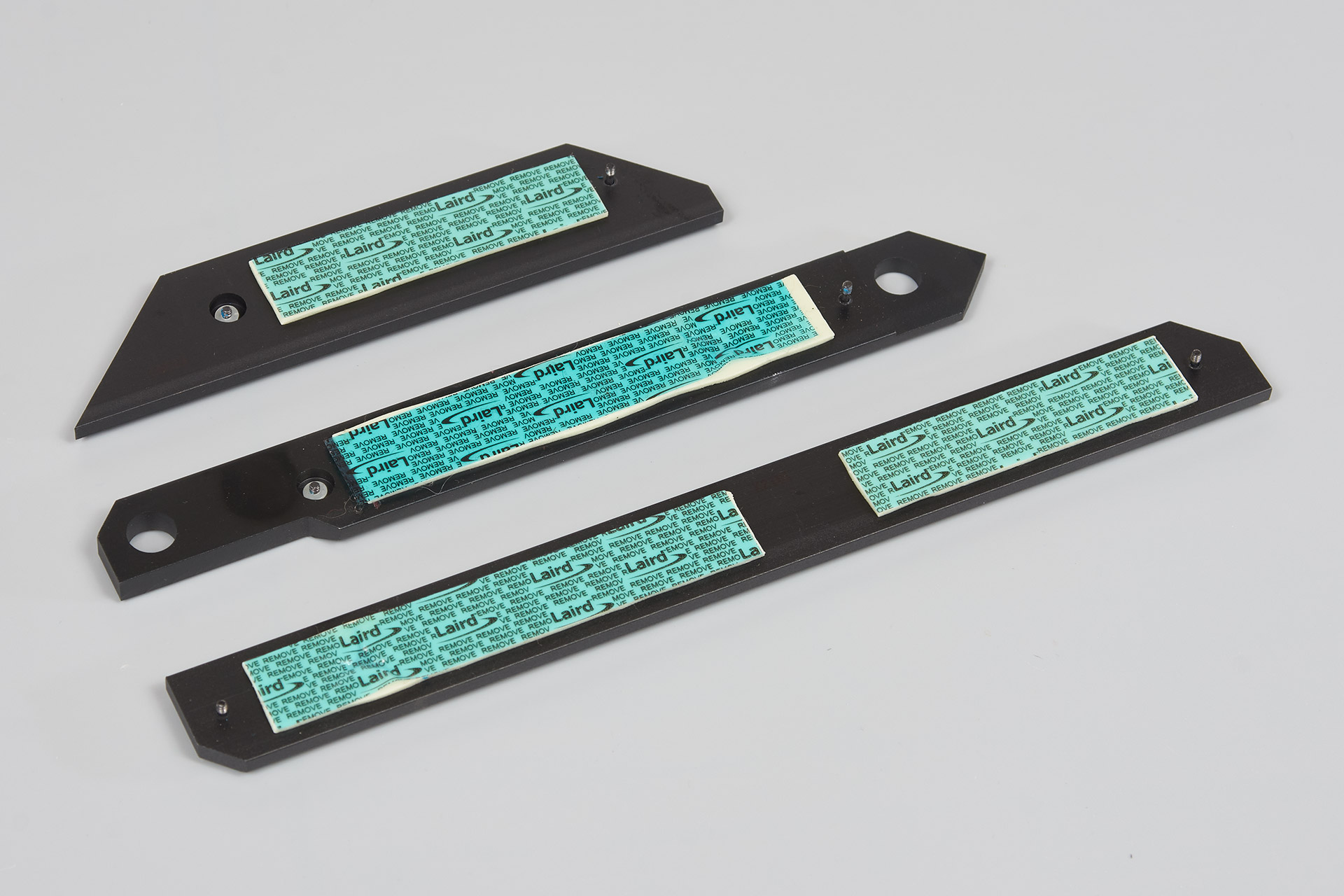

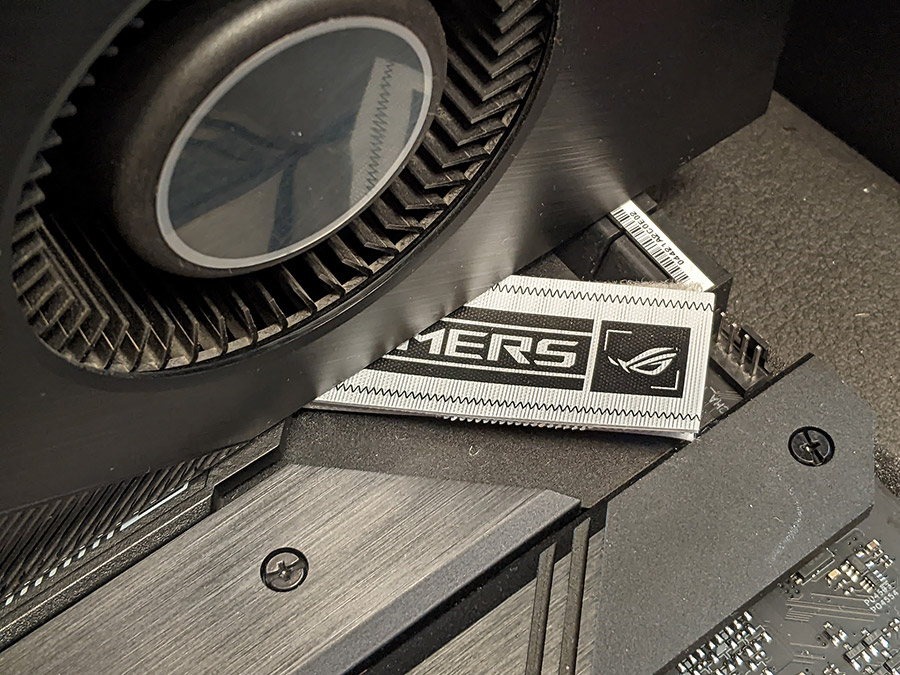

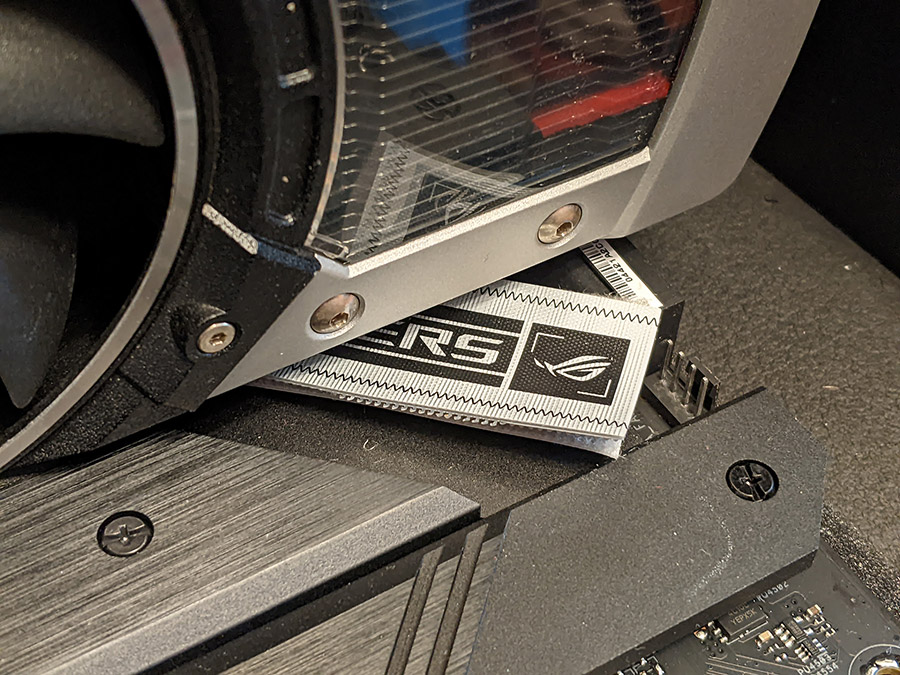

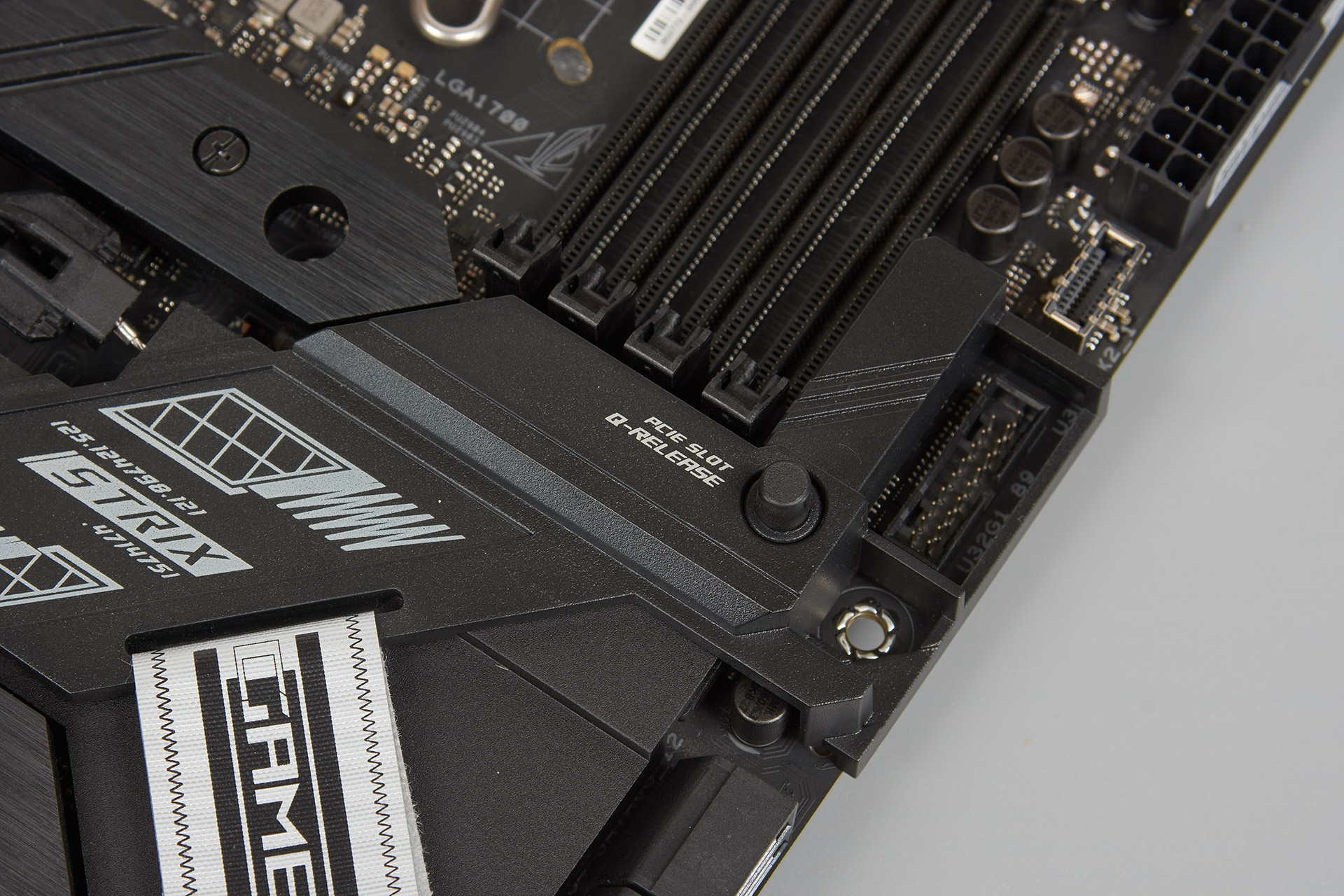

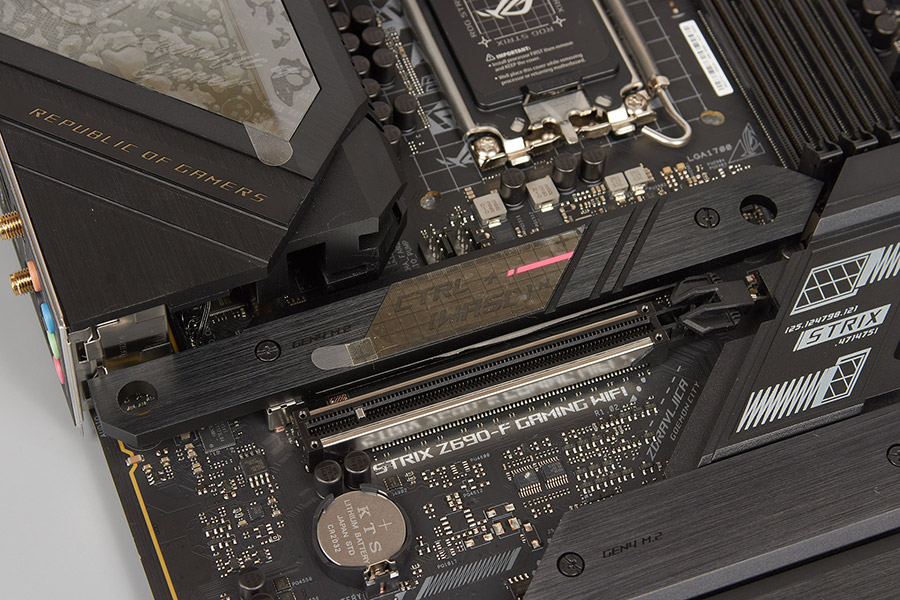

У зоні чипсета якраз розташувалися два цікавих елементи. Почнемо з кнопки розблокування слота PCI-E — це важіль на тросі, дуже просто, але наскільки ж геніально! Завдяки цьому можна без проблем витягти відеокарту, не прориваючись до засувки слота PCI-E за допомогою довгої викрутки або чогось подібного.

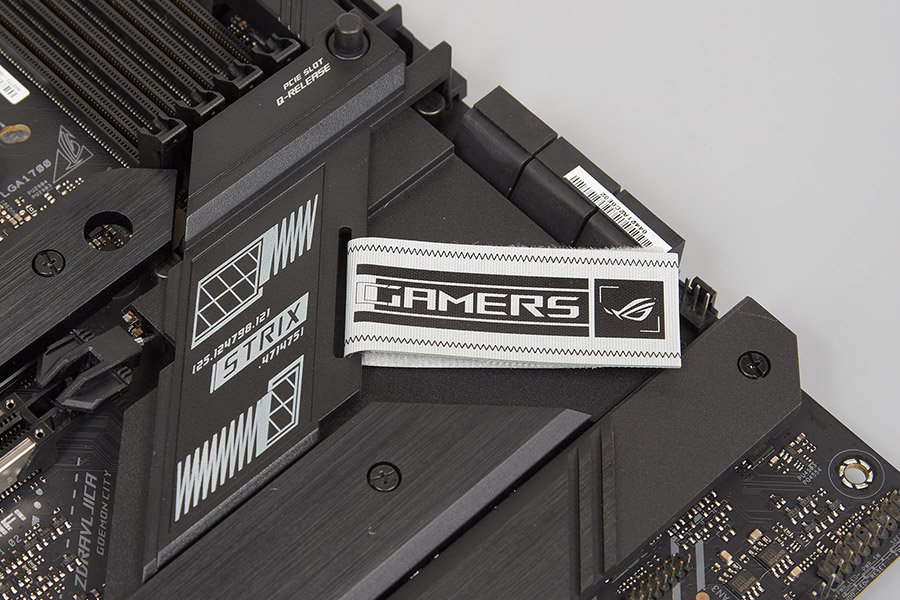

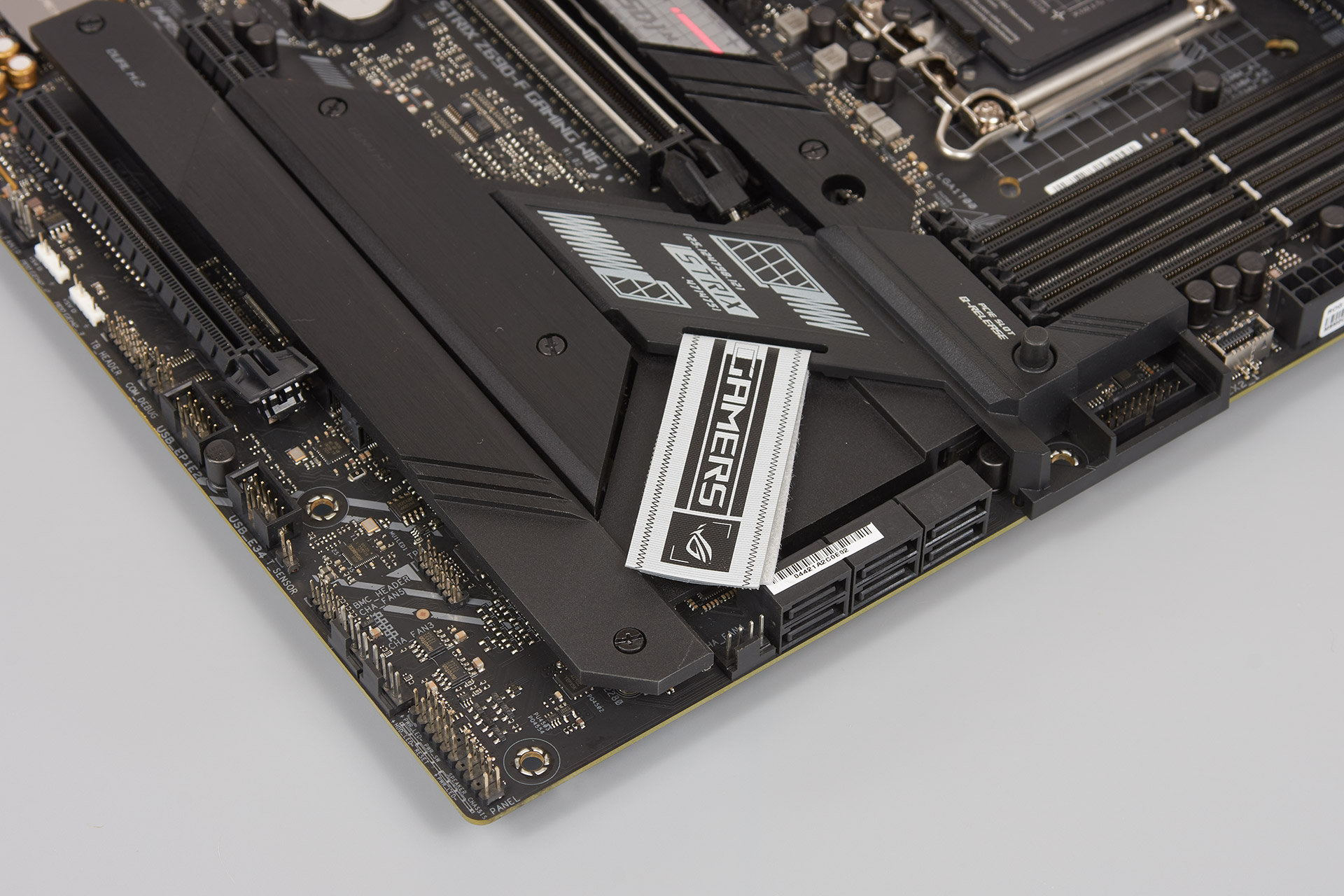

Ще тут можна знайти хомут-липучку, призначену для стяжки проводів, якщо її зняти.

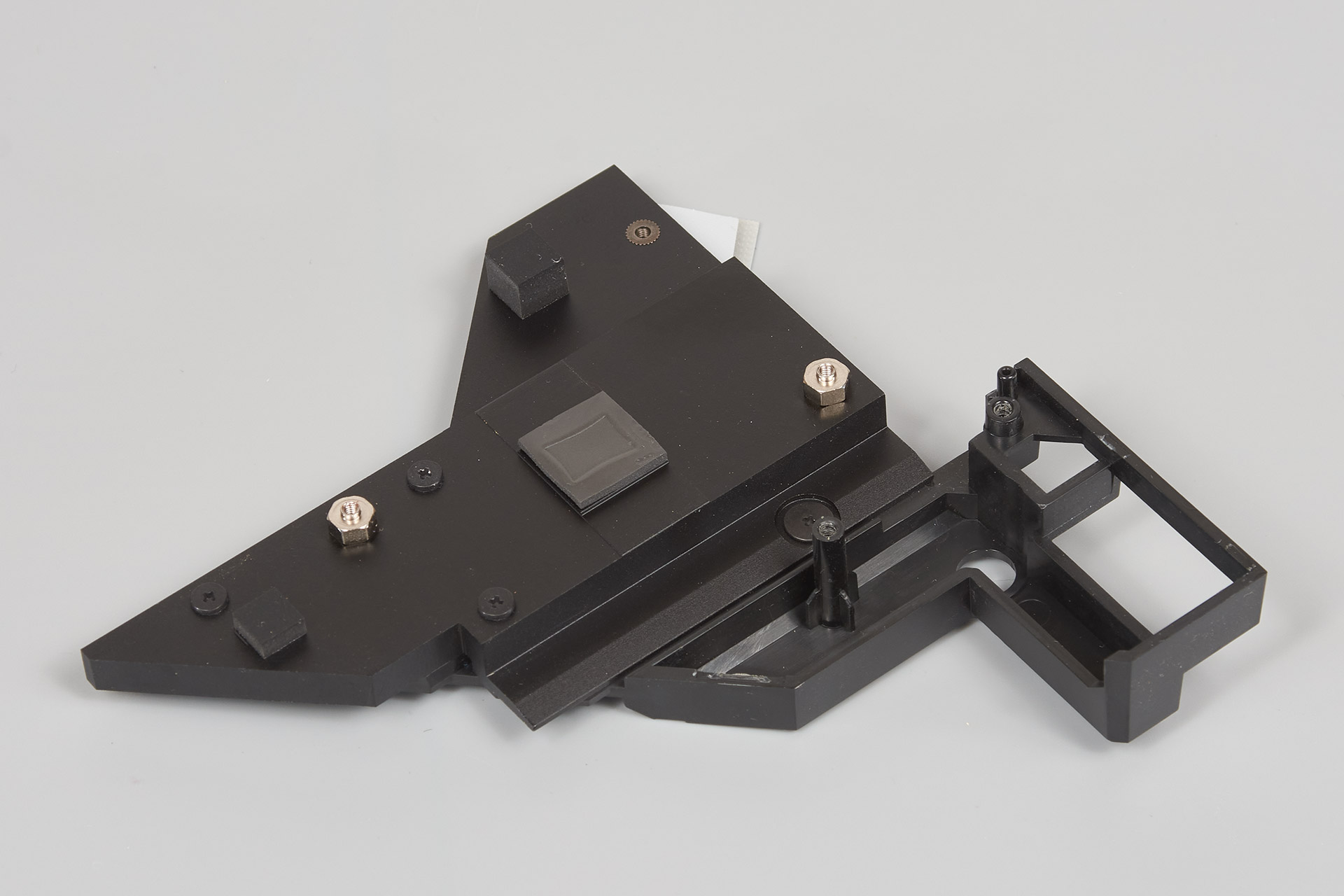

Чипсет Intel Z690 охолоджується за допомогою невеликого радіатора, що фіксується за допомогою гвинтів. Контакт із кристалом чипсета виконується через термопрокладку.

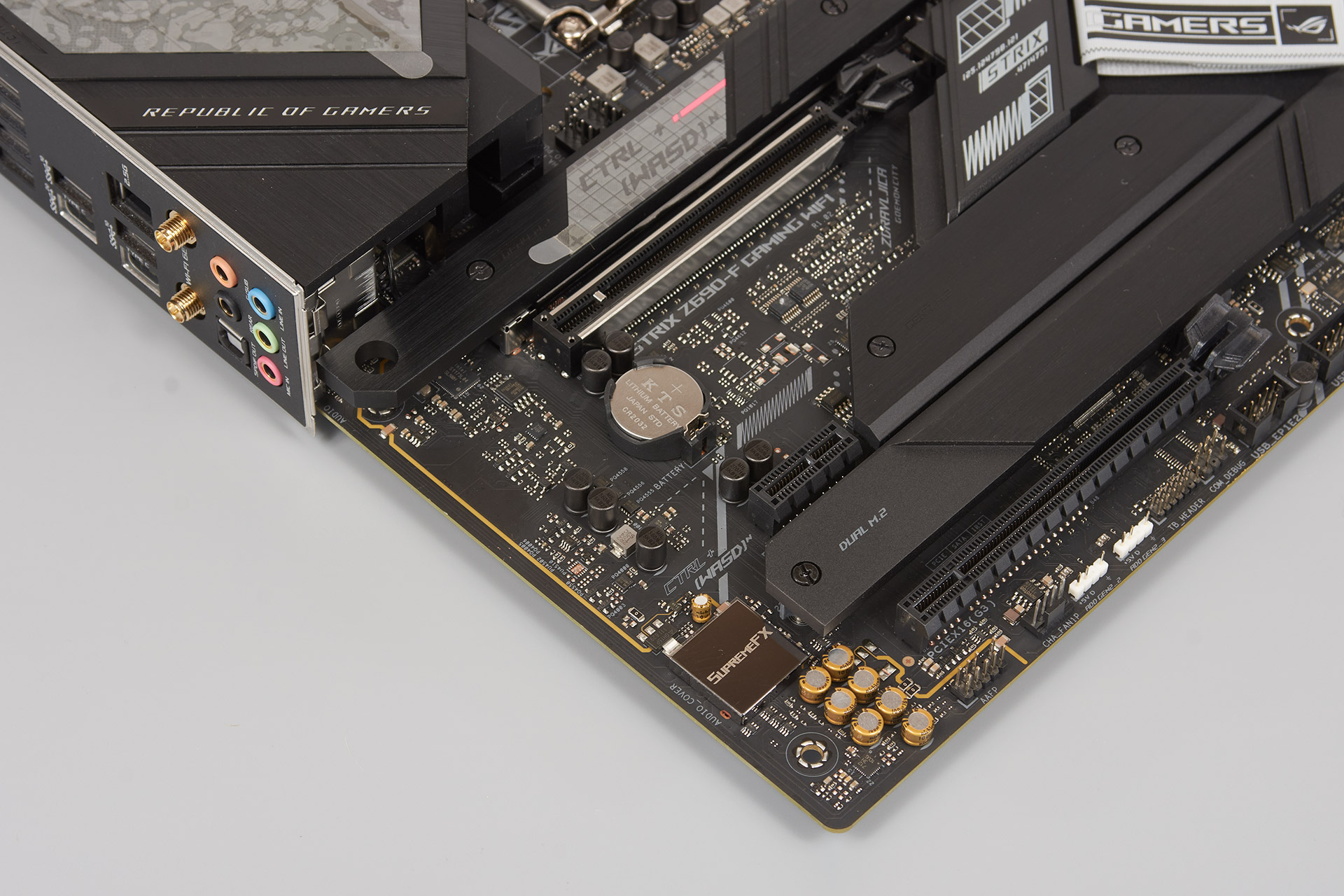

Зона аудіотракту відокремлена від основної частини текстоліту. За звук відповідає Realtek ALC4082.

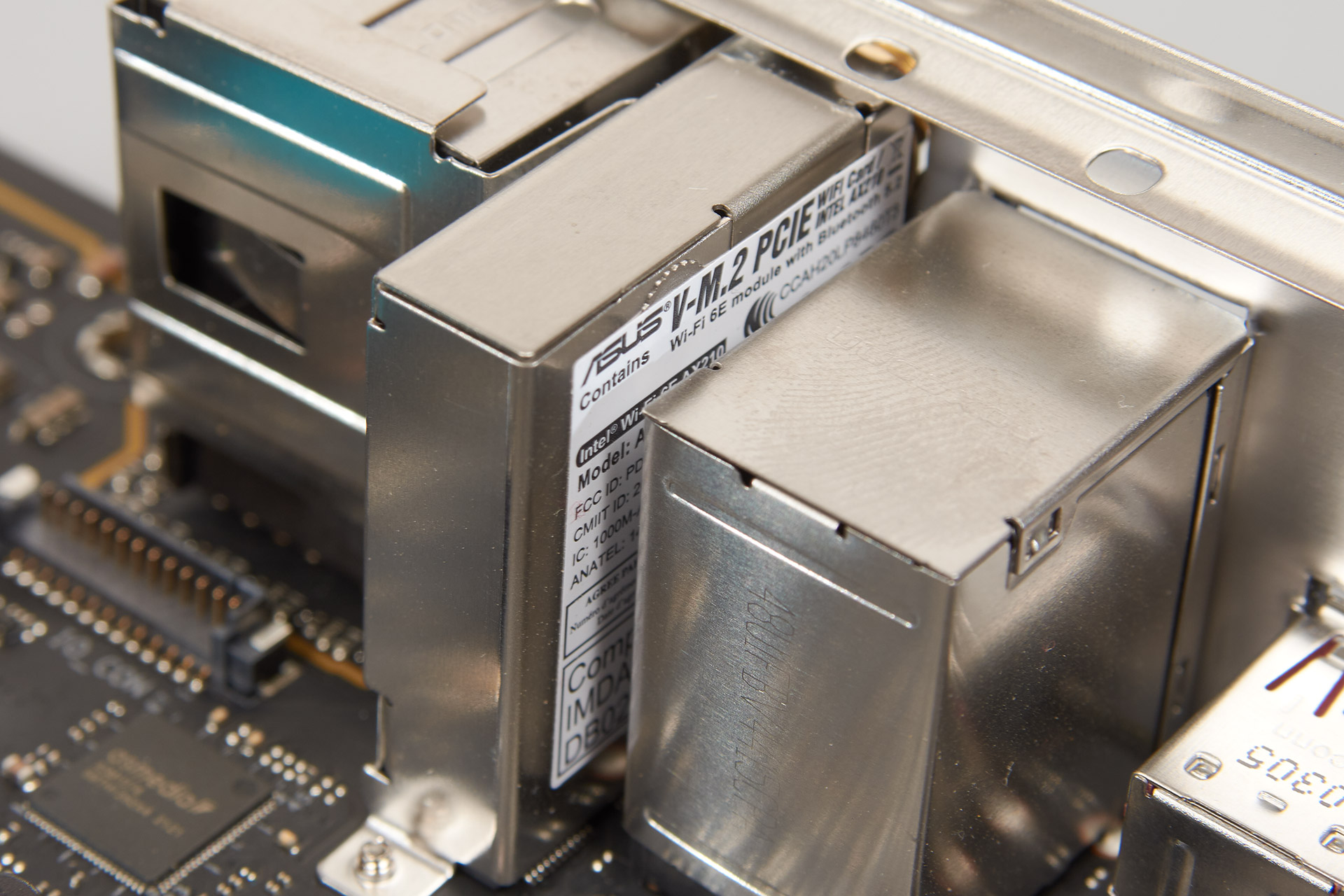

Мережеві можливості представлені у вигляді Intel I225-V для 2.5G Ethernet, а за Bluetooth та WIFI відповідає Intel AX210.

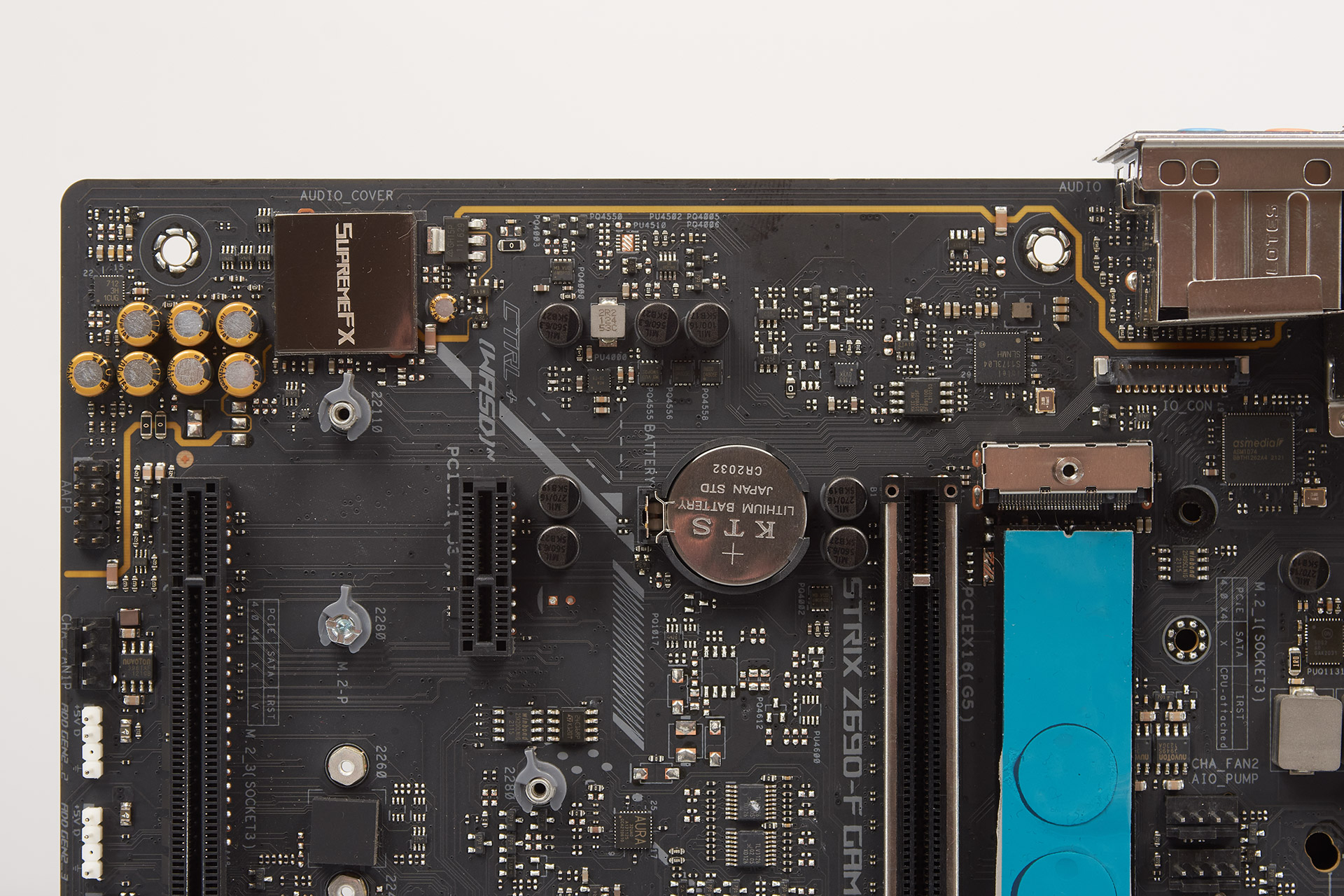

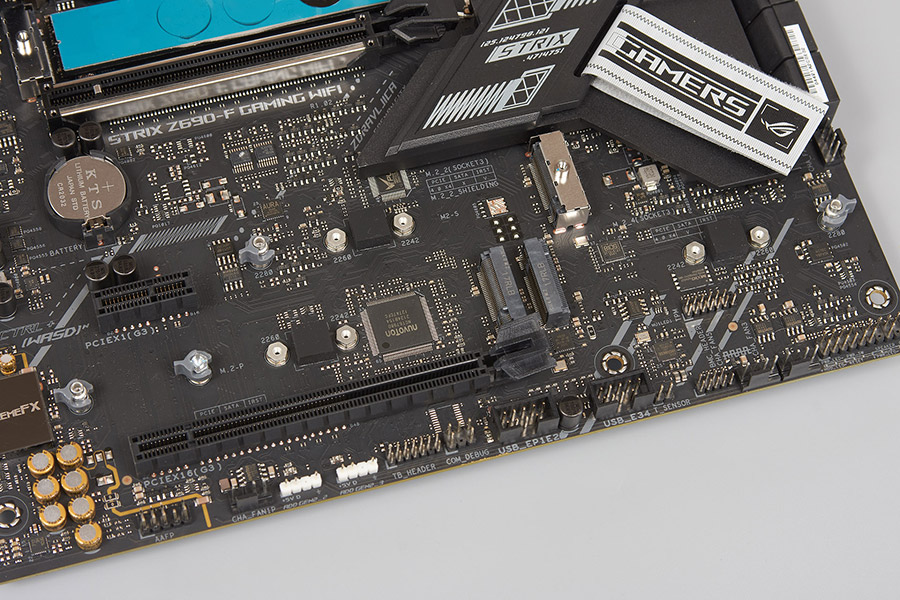

Настав час пройтися краями текстоліту. Батарейка CMOS розташована прямо під першим слотом PCI-E, в непрактичному місці, адже воно буде перекрито відеокартою. Проте згадуємо наявність чарівної кнопки розблокування слота, і це вже не здається проблемою. Внизу зліва можна виявити колодку HD_AUDIO, 4-контактну колодку для вентилятора, дві колодки RGB ADD_GEN2, колодку Thunderbolt, COM_DEBUG та дві колодки USB 2.0.
Правіше можна знайти колодку зовнішнього модуля TPM, колодку термодатчика, BMC_HEADER, три чотириконтактні колодки для вентиляторів, колодку передньої панелі, колодку USB 3.0 (USB 3.2 Gen 1), колодку USB 3.2 Gen 2x2 (Type-C), а також шість SATA-портів.
Вгорі знаходяться ще дві колодки RGB, зона світлодіодів POST-індикації, дві чотириконтактні колодки для вентиляторів та захисний перемикач CPU_OVERVOLTAGE

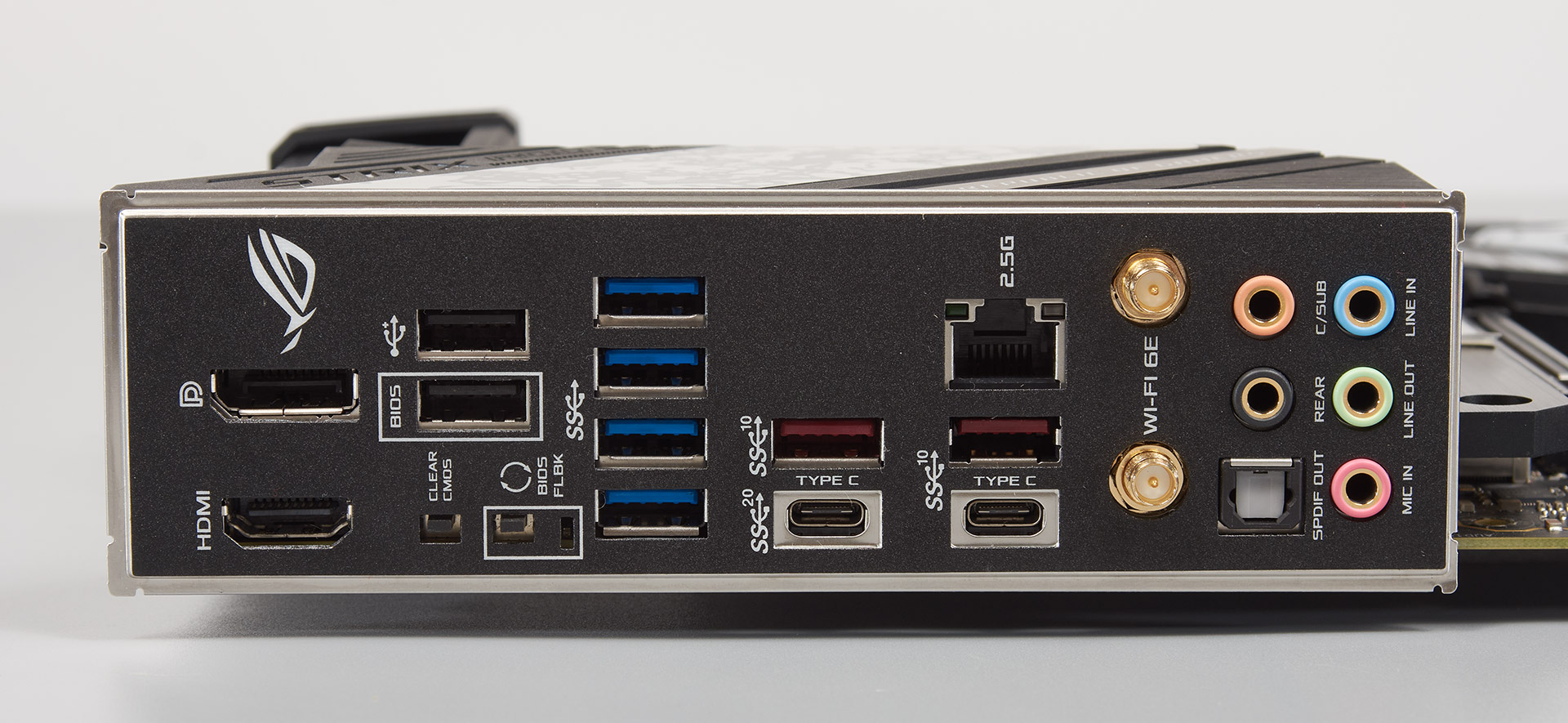

I/O-панель забезпечена заглушкою прямо із заводу, зі специфічного можна знайти кнопку та світлодіод BIOS FlashBack. Зі звичайного тут розташовані:
- один HDMI v2.1;
- один DisplayPort v1.4;
- два USB 2.0 (Type A);
- чотири USB 3.2 Gen 1 (Type A);
- два USB 3.2 Gen 2 (Type A);
- один USB 3.2 Gen 2 (Type C);
- один USB 3.2 Gen 2x2 (Type C);
- один RJ-45 (2.5G);
- п'ять Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
- один SPDIF OUT (оптичний);
- два SMA (для підключення антени WIFI).
