Болід для змагального оверклокінгу. В багатьох першою асоціацією сьогодні є саме плати Apex, котрі спеціально заточені під вичавлювання максимуму потенціалу залізяччя. Багато виробників вже облишили цей клас материнських плат і більше концентруються на розширенні асортименту, можливостей, «water loop ready» плати, ще більше RGB на квадратний сантиметр. А ті хто спеціалізувався на змагальному оверклокінгу, на жаль, в поточний момент мають дуже складні часи, наприклад EVGA. На щастя ентузіастів для оверклокерів ASUS зберігає традицію, попередній білий Apex тепер став «Vanilla Apex», а нас чекає огляд версії Encore!
Характеристики
| Виробник | ASUS |
|---|---|
| Модель та сторінка продукту | ROG Maximus Z790 Apex Encore |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Пам'ять | 2 DIMM DDR5 SDRAM, максимум 96 ГБ: 4800-5600 МГц, 5800–8400+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 4.0 x4 — Z790 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x4 — Z790 1 x PCI Express 5.0 x16 (x8) — CPU |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280) + SATA — Z790 1 x PCI Express 4.0 x4 DIMM.2_1 (Key M, 2242/2260/2280/22110) — Z790 1 x PCI Express 4.0 x4 DIMM.2_1 (Key M, 2242/2260/2280/22110) — Z790 |
| Вбудоване відеоядро | – |
| Кількість вентиляторів | 9x 4pin, 1x 3pin |
| Порти PS/2 | 2 |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 5 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 Контактні групи: 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2x2 Type-C (1 порт) |
| Serial ATA | 4 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | ROG SupremeFX 7.1 (Realtek ALC4080 + Savitech SV3H712 AMP) |
| S/PDIF | + |
| Мережеві можливості | 1 x Intel I226-V (2.5 Gigabit Ethernet) Intel Wi-Fi 7 BE200 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x AURA_RGB_HEADER |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Extreme OC Kit, Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, Dual BIOS, AURA Sync |
| Вартість, грн | 29829 |
Комплект постачання
Новий Apex постачається в коробці великого розміру з фірмовою поліграфією серії ROG.
Вся цікава інформація зібрана зі зворотної сторони, тут можна знайти фото плати, ключові особливості продукту, а також технічні характеристики.

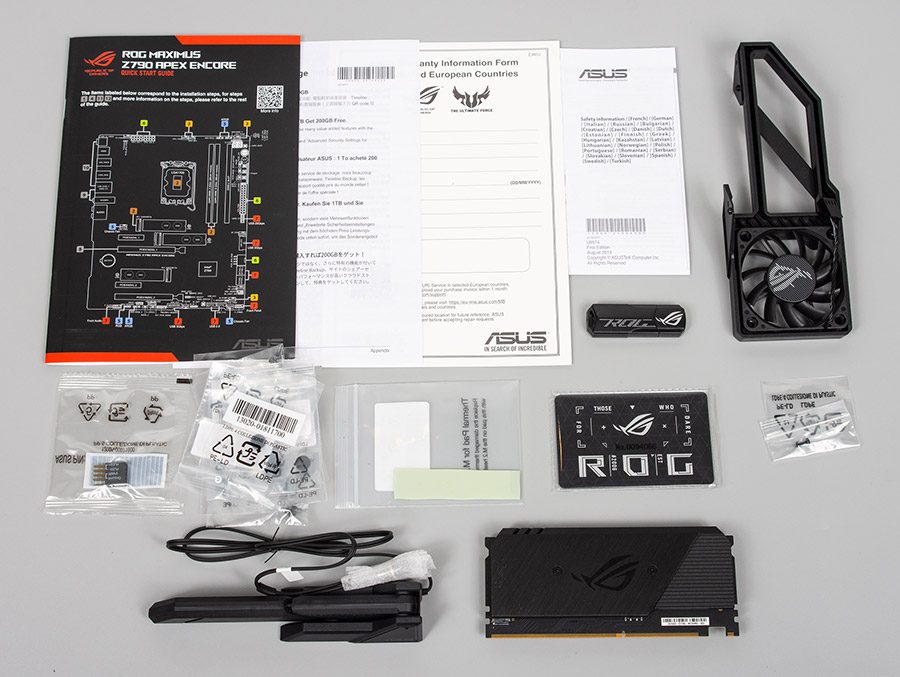

Коробка має два яруси. В першому знаходиться материнська плата, а в другому розташована комплектація:
- інструкція швидкого початку, подяка за покупку, сертифікат якості, гарантія та інше;
- VIP-картка ROG;
- Q-Latch стійки та гумові ніжки для кріплення M.2-накопичувачів;
- змінна термопрокладка для M.2-накопичувача;
- Q-connector для під’єднання передній панелі корпусу;
- складена Wi-Fi Q-Antenna з магнітною платформою;
- флеш-драйв об'ємом 32 ГБ з комплектними драйверами та ПЗ;
- ROG Memory Fan Kit (блок з вентилятором для охолодження ОЗП).
- ROG DIMM.2.
Можна сказати цей комплект досить нетрадиційний. Не кожного дня можна побачити материнську плату, де комплектом не передбачено кабель SATA. А ось спец-залізяччя потребує додаткового опису.

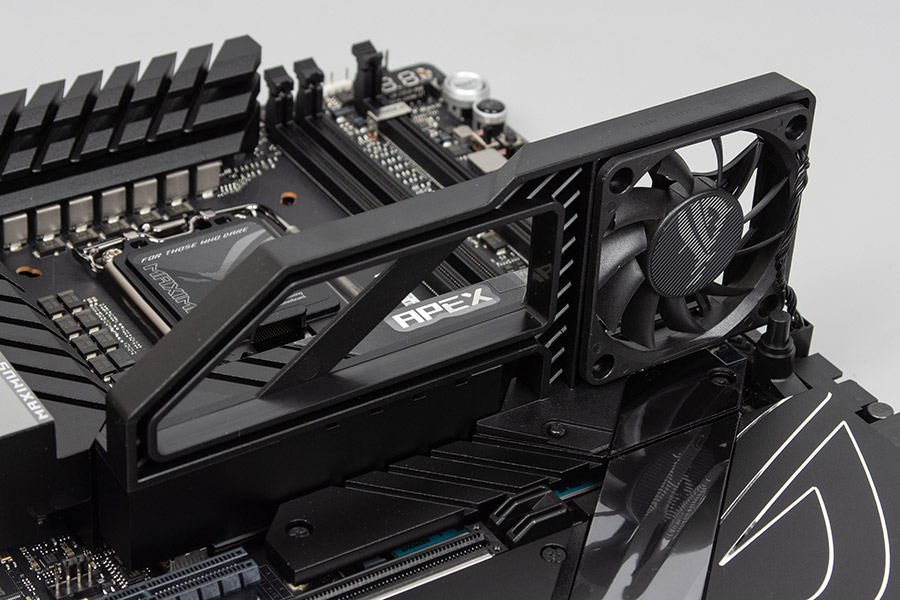

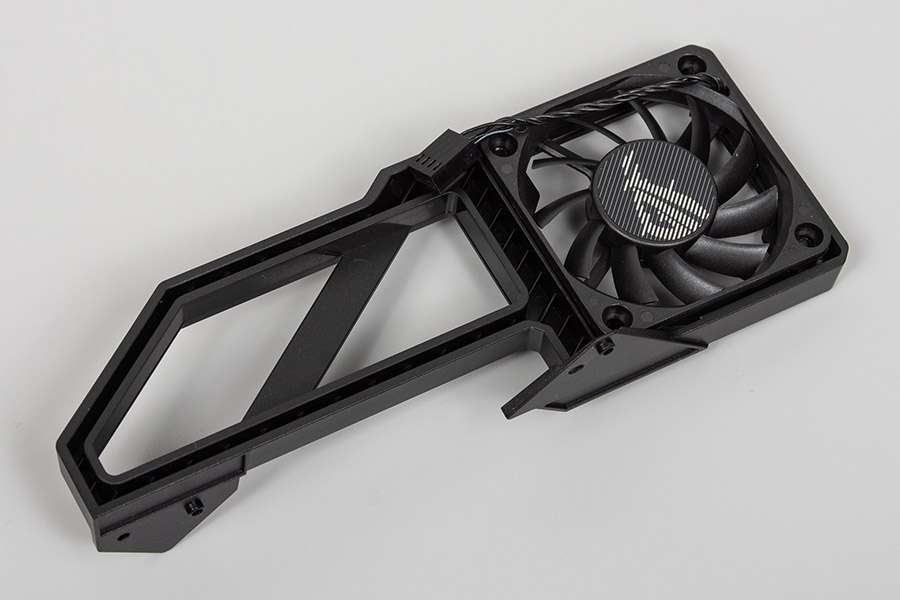

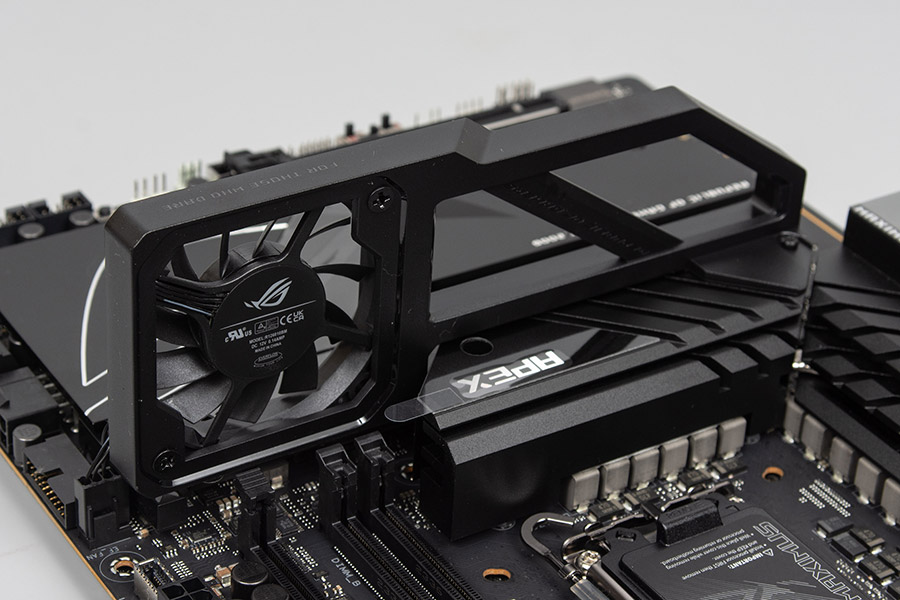

ROG Memory Fan Kit монтується на радіатори М.2, а вентилятор підключається до конектора Extra_Fan. За стандартним налаштуванням він керується DIMM Flex, але також доступне регулювання як типовим вентилятором.

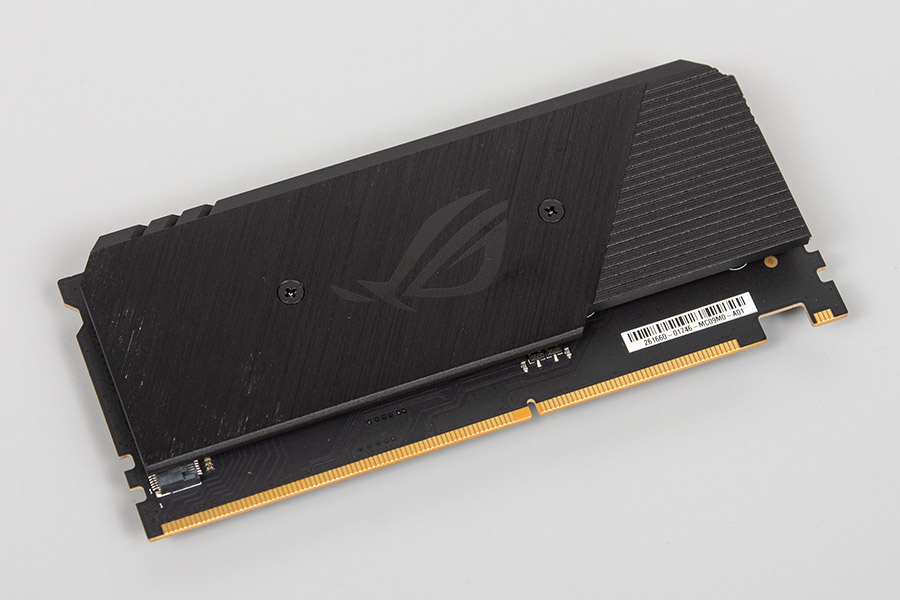

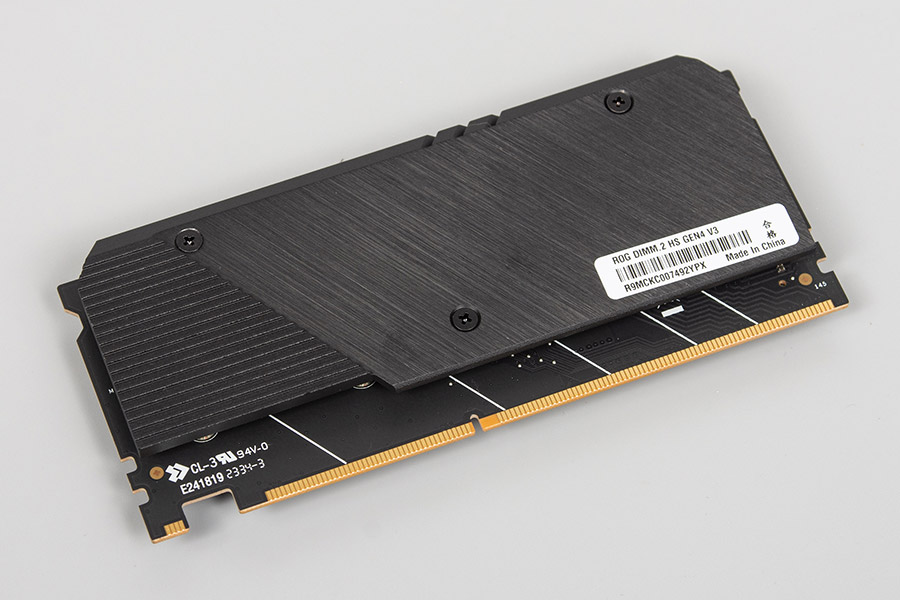

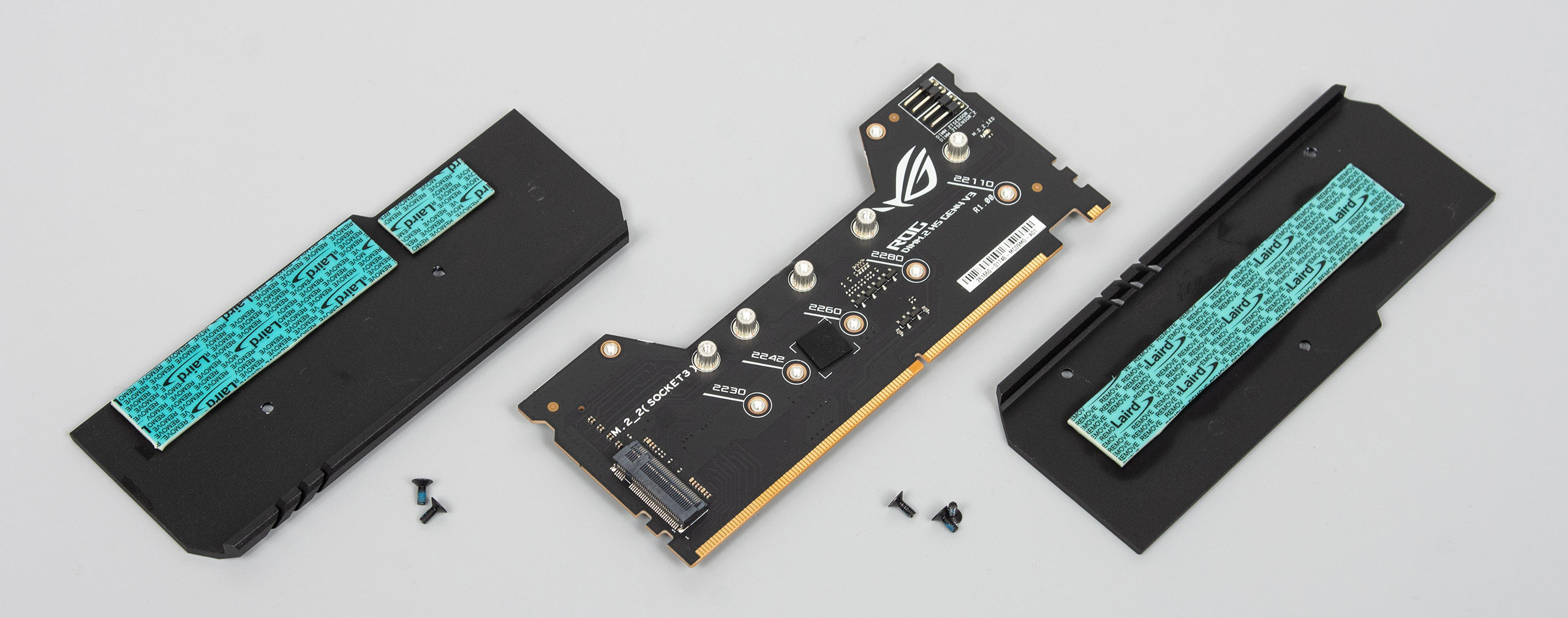

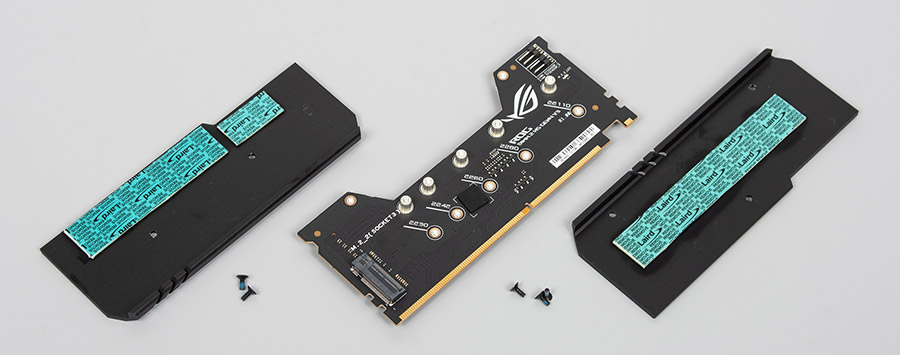

ROG DIMM.2 встановлюється у відповідний слот, та дає можливість під'єднати два M.2-накопичувача до чипсета. Модуль також отримує обдув від ROG Memory Fan Kit.
Зовнішній вигляд

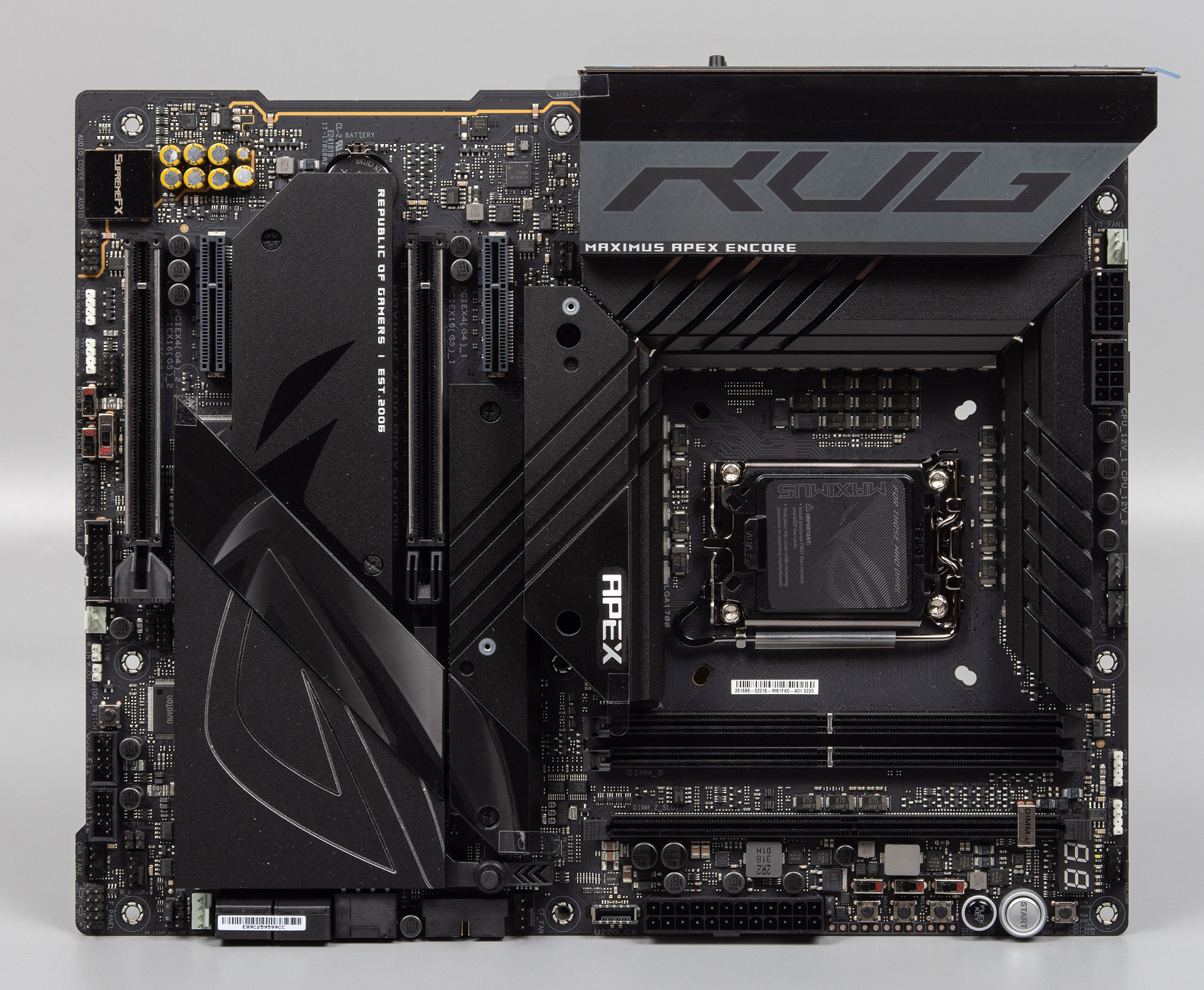

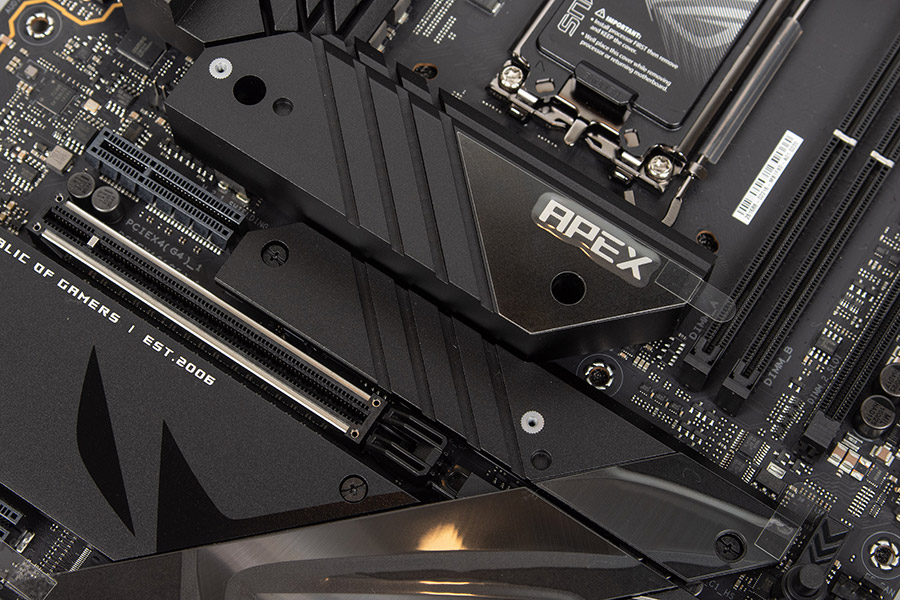

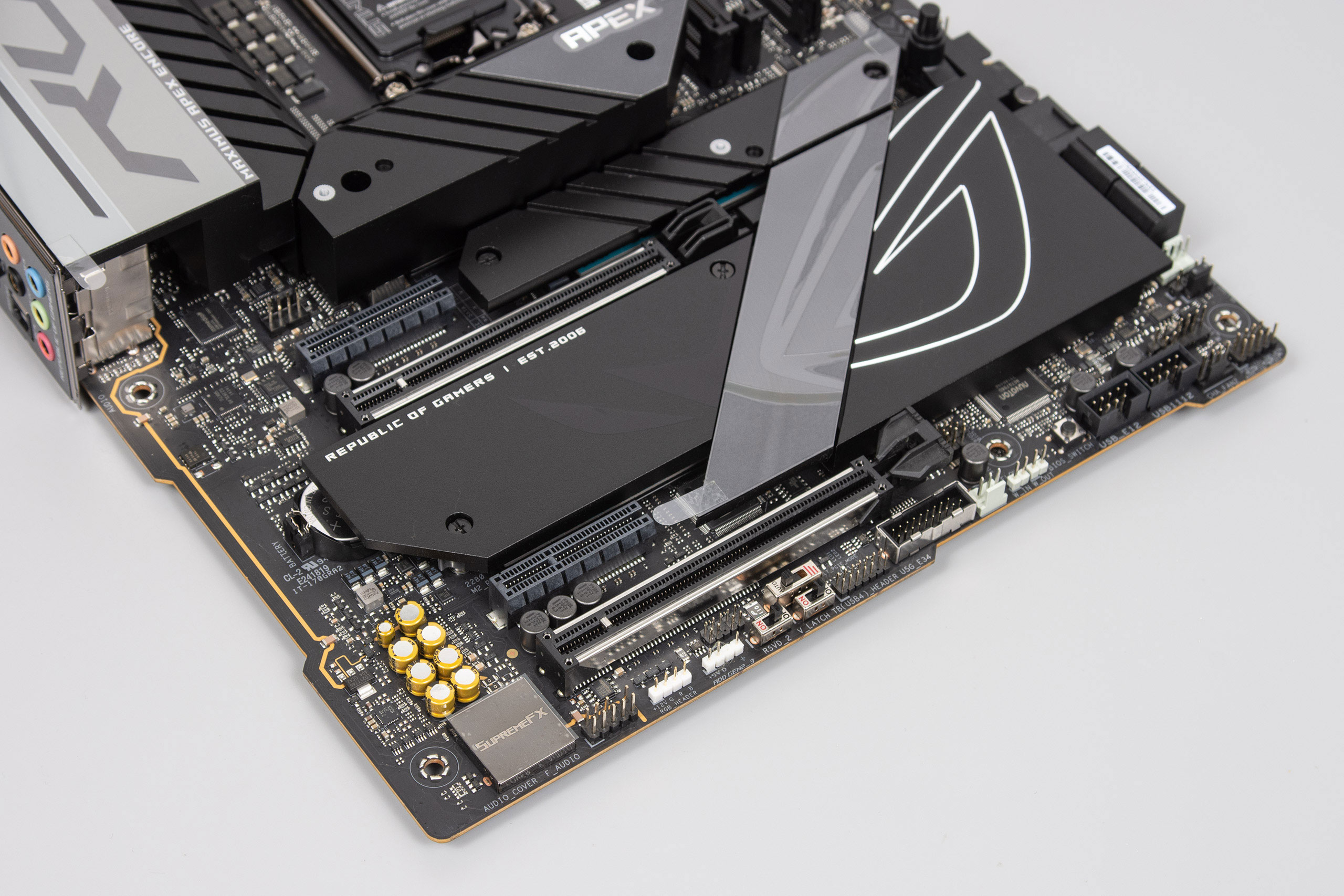

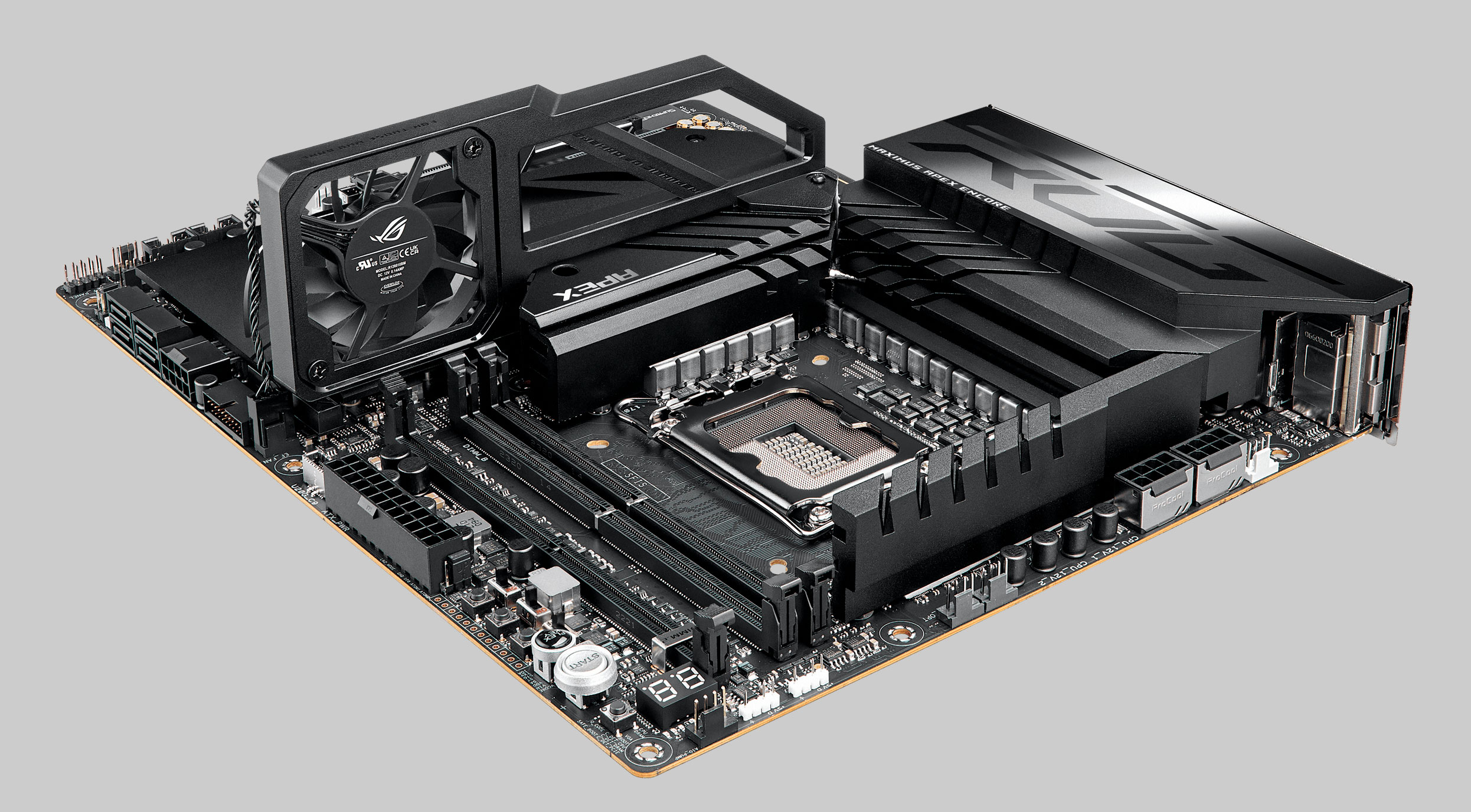

Швидкий погляд одразу фокусується на величезному центральному радіаторі, а він тут не просто так. Ця плата має повноцінне третє плече VRM, що в формфакторі ATX дуже рідке явище. В цілому плата виглядає ефектно, значна частина текстоліту накрита радіаторами. Присутня скромна зона RGB в зоні I/O панелі.

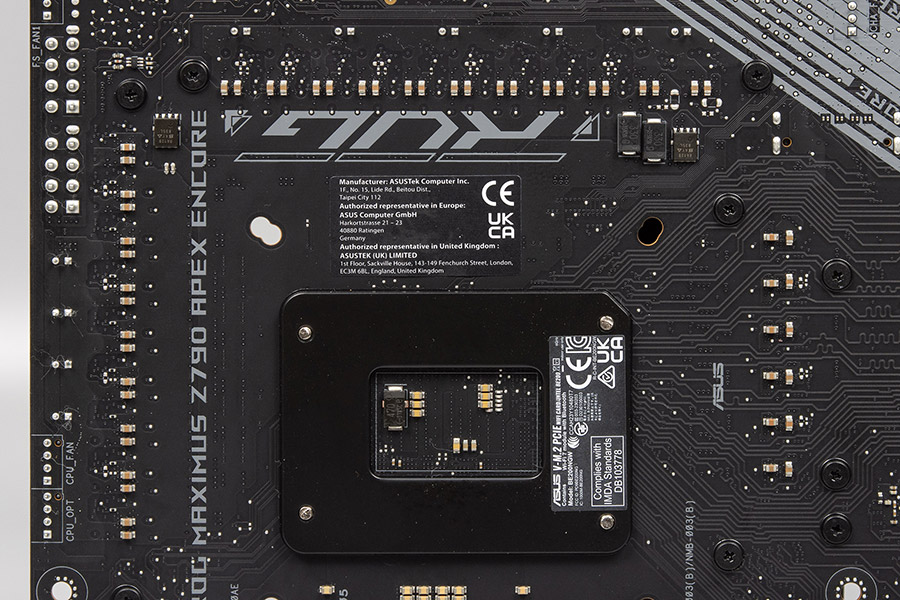

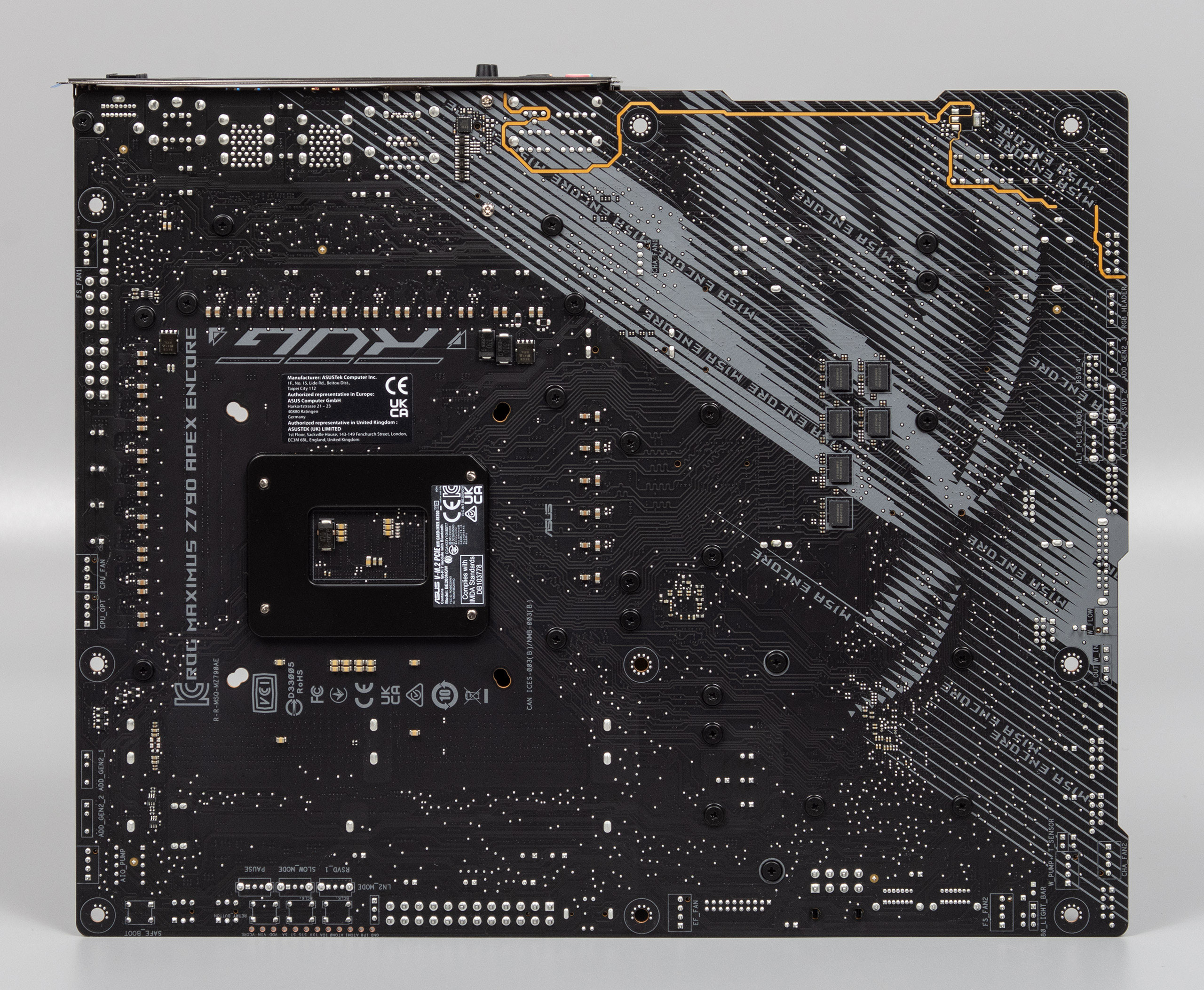

Зворотна сторона плати примітна не тільки наявністю редрайверів PCI-E, але й дублюванням маркування елементів зовнішньої частини текстоліту.

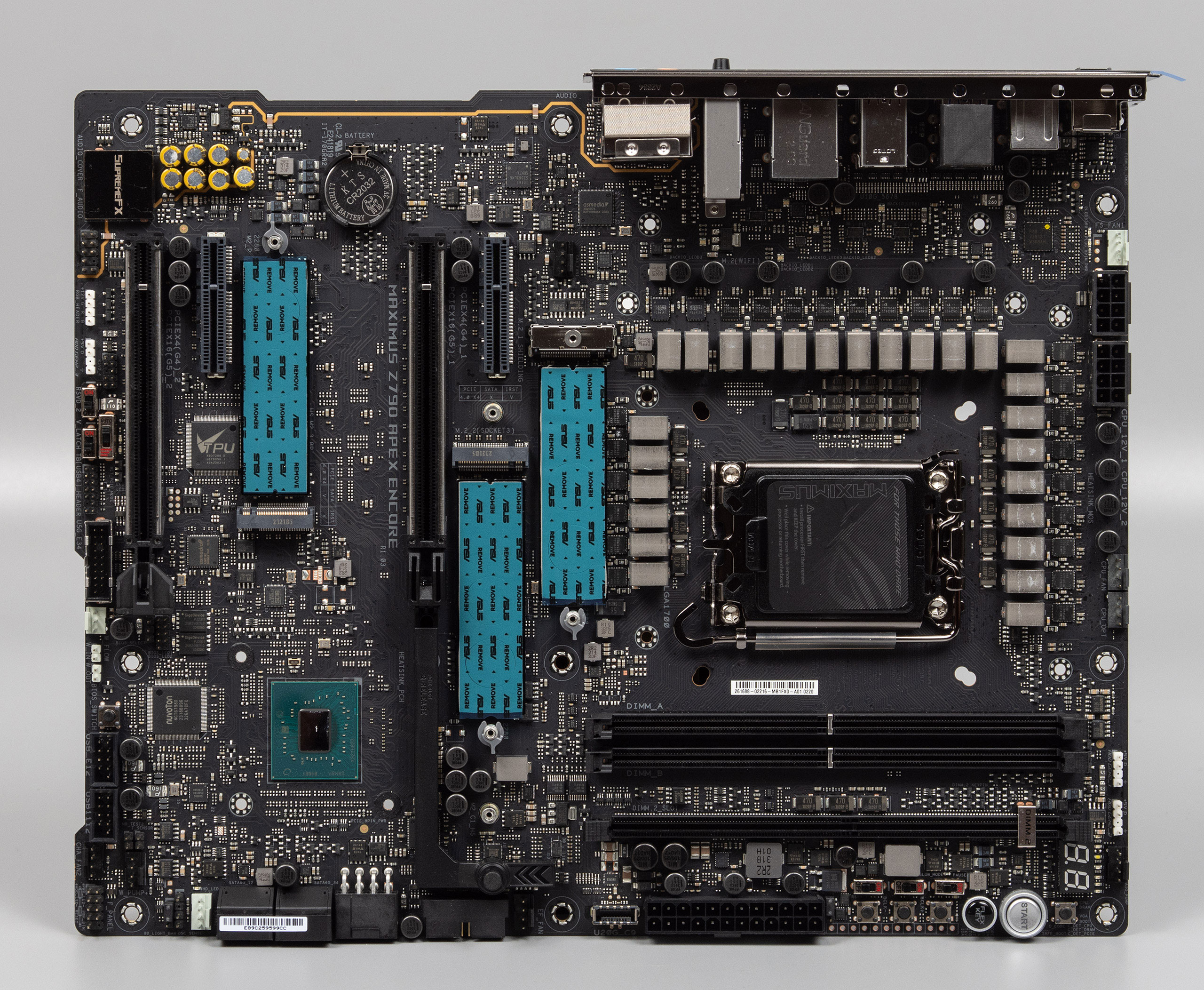

Ось так плата виглядає без зайвостей:
Слоти оперативної пам’яті споряджені засувками тільки з однієї сторони. Використовується топологія 1DPC. Інженери ASUS також забезпечили наявність монтажних отворів LGA1200/115x серії для розширення сумісних систем охолодження, інакше і бути не могло, оверклокерська плата, як ніяк.

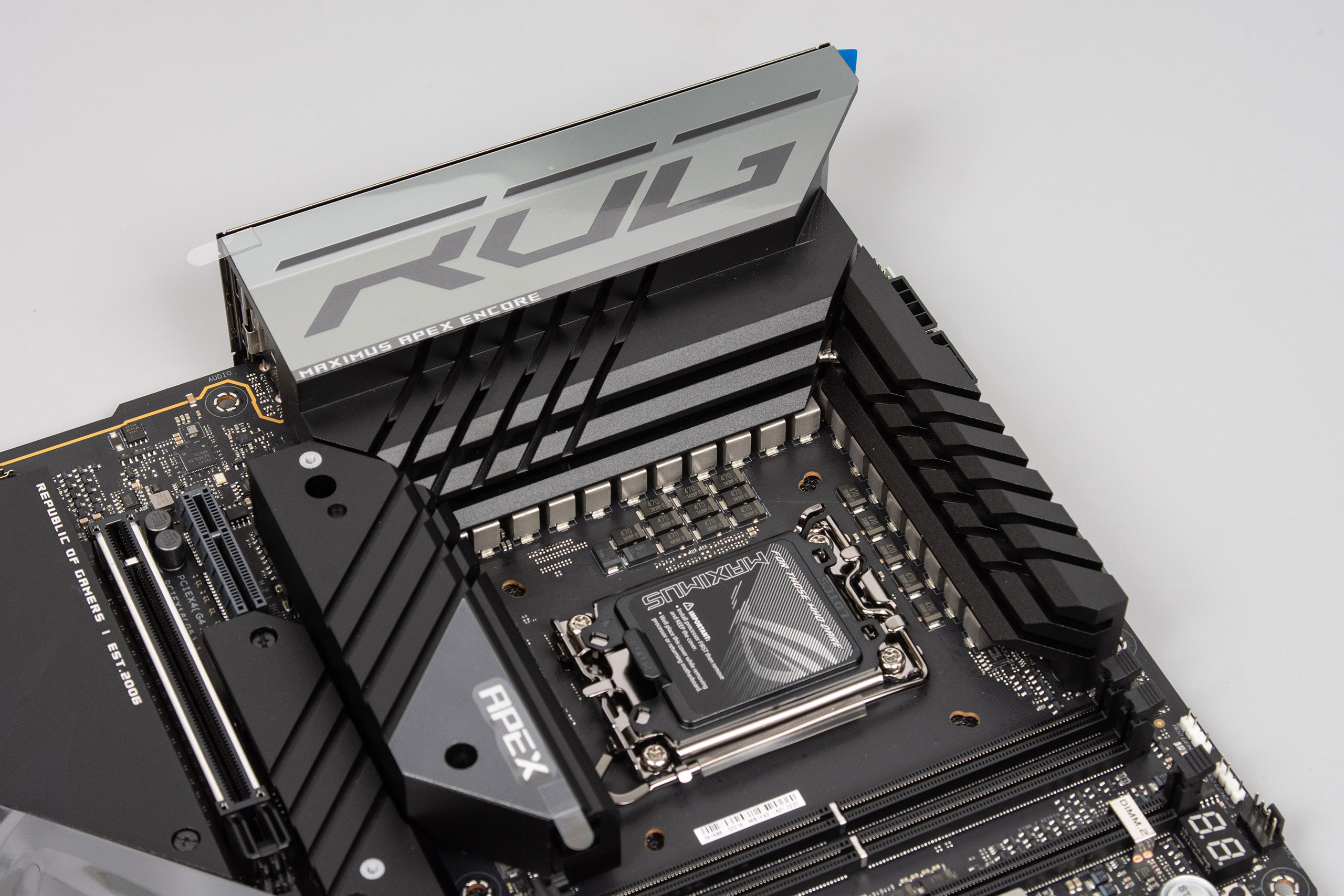

Охолодження VRM являє собою складну трисекційну конструкцію, нанизану на теплову трубку. Центральний радіатор розширено до зони I/O для збільшення площі відводу тепла. Конструкція фіксується на гвинтах. Контакт з силовими елементами забезпечують термопрокладки.

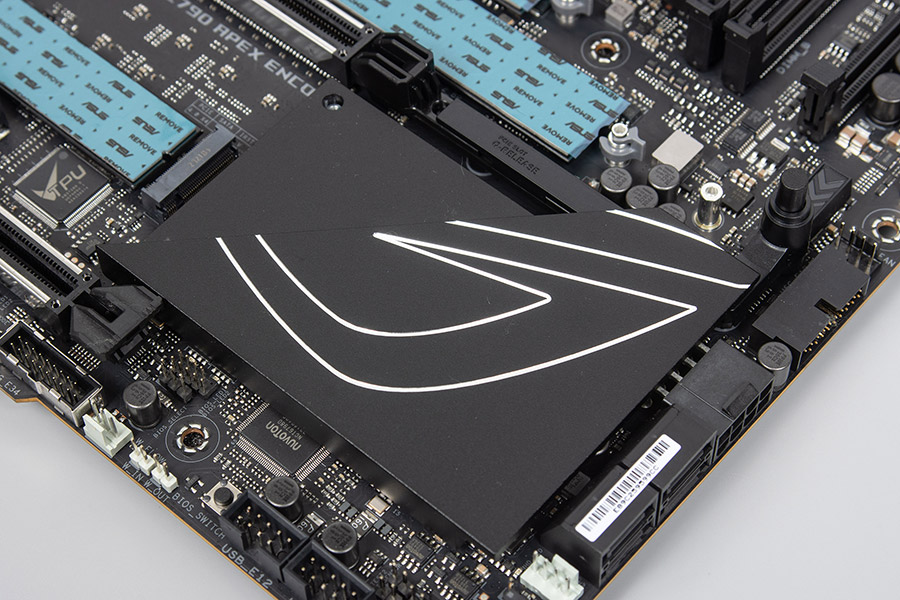

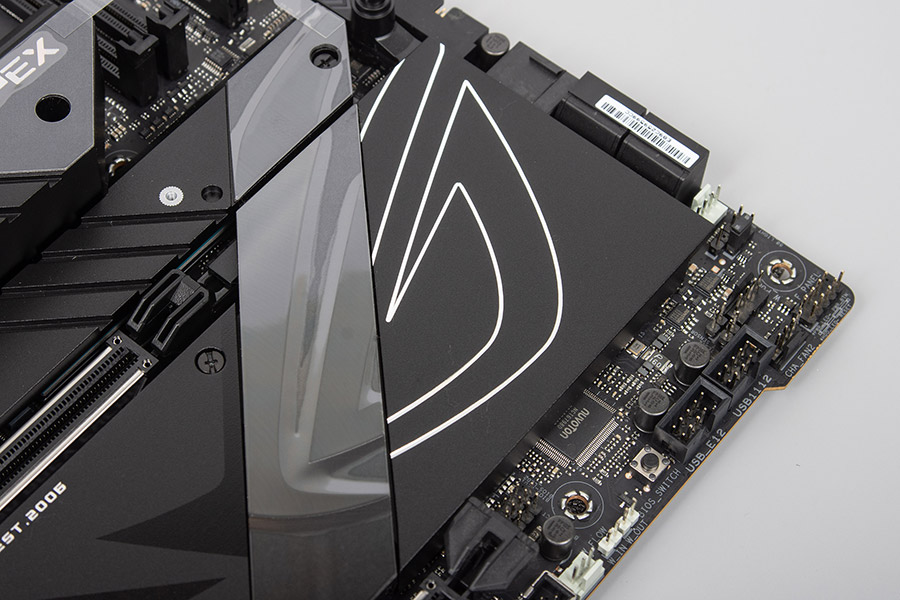

Чипсет охолоджується досить великим радіатором, кріплення на трьох гвинтах, контакт відбувається через термопрокладки.

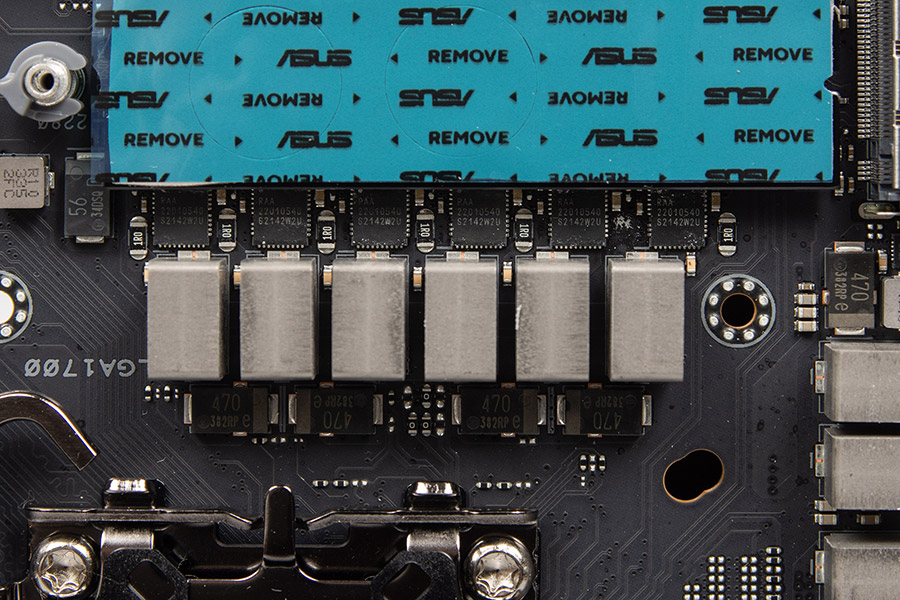

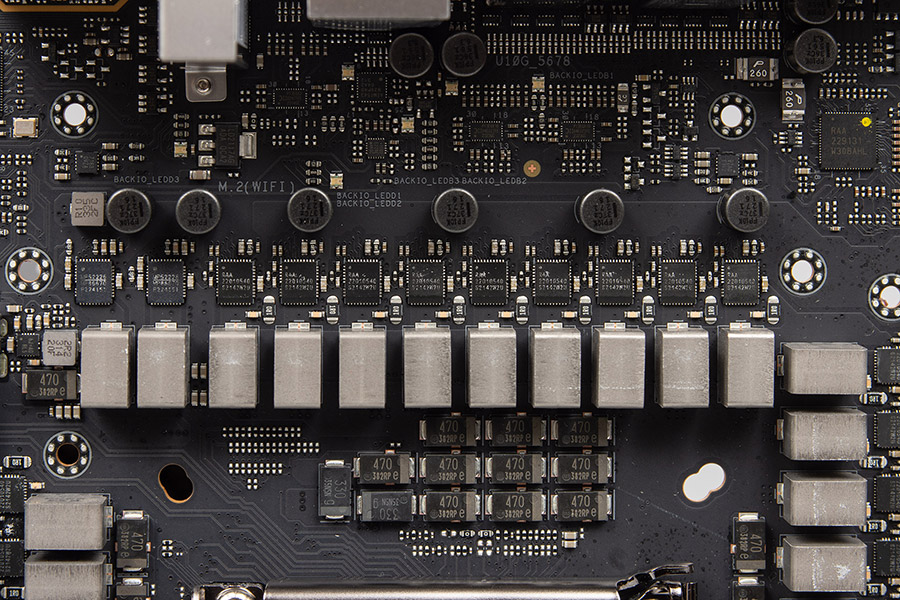

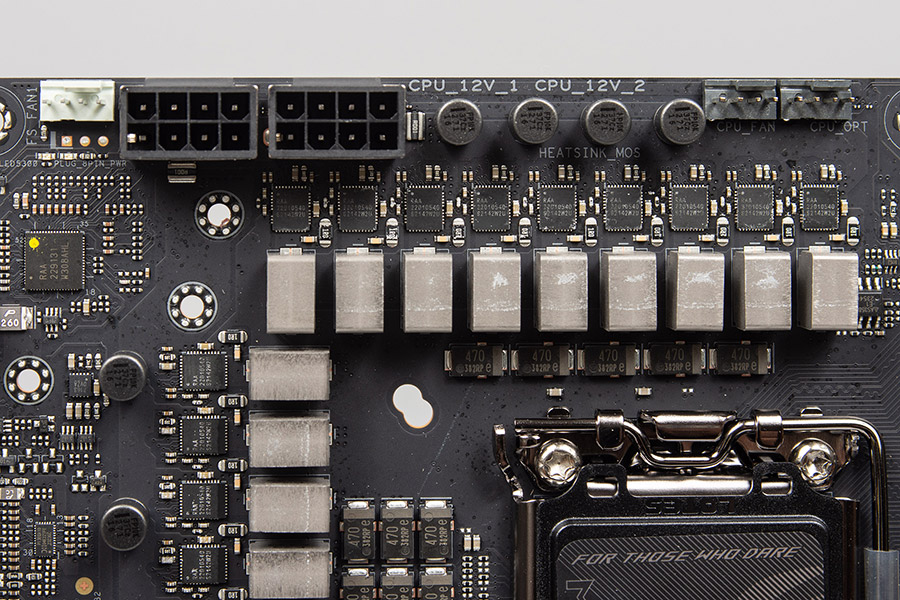

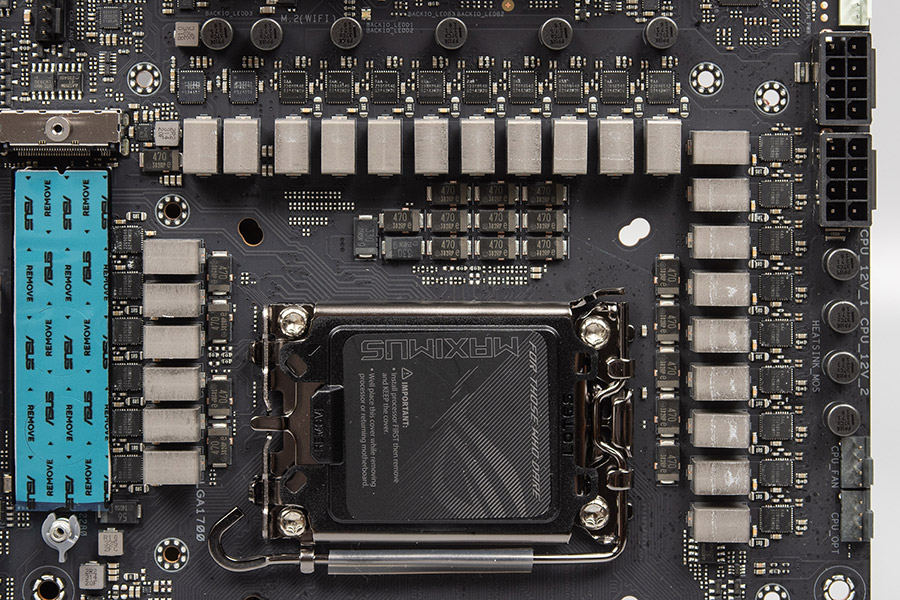

VRM Apex Encore — це overkill, аж цілих 24 + 0 + 2 фази. Процесорна група забезпечена 24 силовими елементами Renesas RAA 22010540, що розраховано на 105 А. ШІМ-контролером виступає Renesas RAA 229131. Група AUX, своєю чергою, керується ШІМ-контролером Monolithic Power Systems M2940C. Використовуються два силові елементи Monolithic Power Systems MP86670, що розраховані на 70 А. IGP не залучено, саме цьому в описі присутній «0». Живлення подається двома конекторами EPS12V з додатковим армуванням.
Підсистема накопичувачів виконана особливим чином, як і в інших материнських плат під «рефреш». При використанні роз’єму M.2_1 (навіть накопичувачем Gen 3, не обов’язково Gen 5) головний слот PCI-E x16 переводиться в режим x8, а інший повністю вимикається. Якщо користувачу не потрібен PCI-E 5.0 для накопичувача — краще використовувати слот M.2_2 поряд, що залучить типові чотири лінії Gen 4 процесору без нюансів.

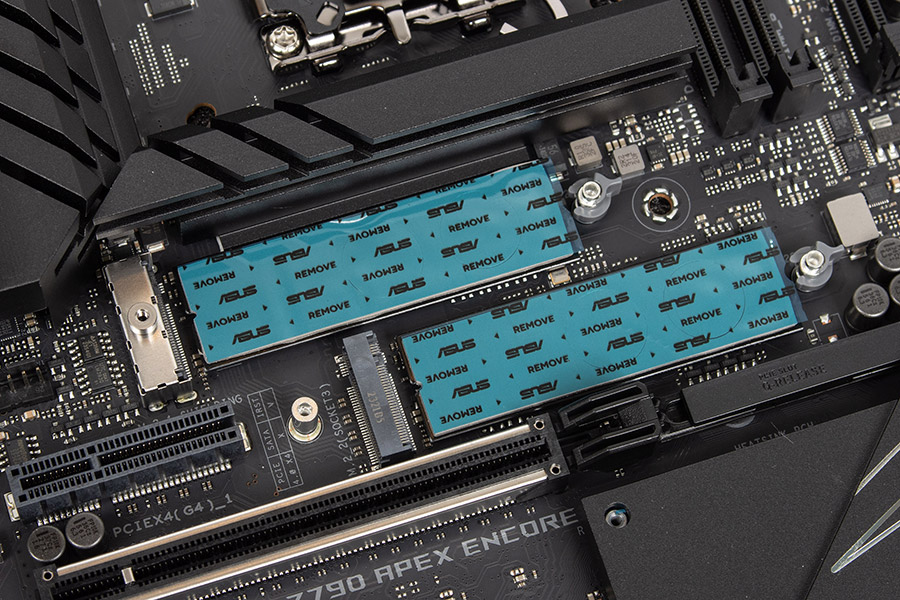

Материнська плата може прийняти на борт до п’яти M.2-накопичувачів:
- M.2_1 працює на швидкості PCI-E 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до CPU;

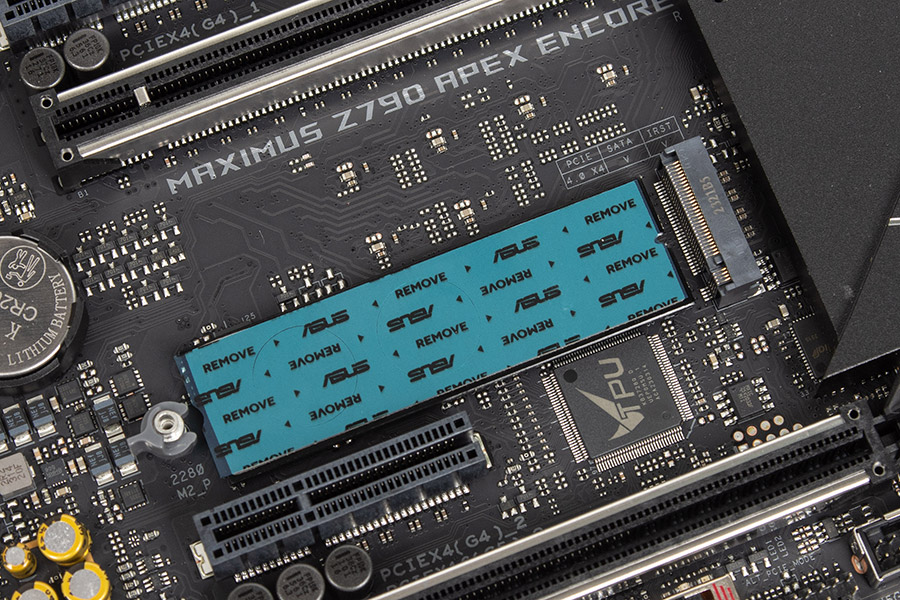

- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Є підтримка SATA. Під'єднано до чипсета;
- DIMM.2_1 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до чипсета.
- DIMM.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний з розміром 2242/2260/2280/22110 (Key M). Під'єднано до чипсета.

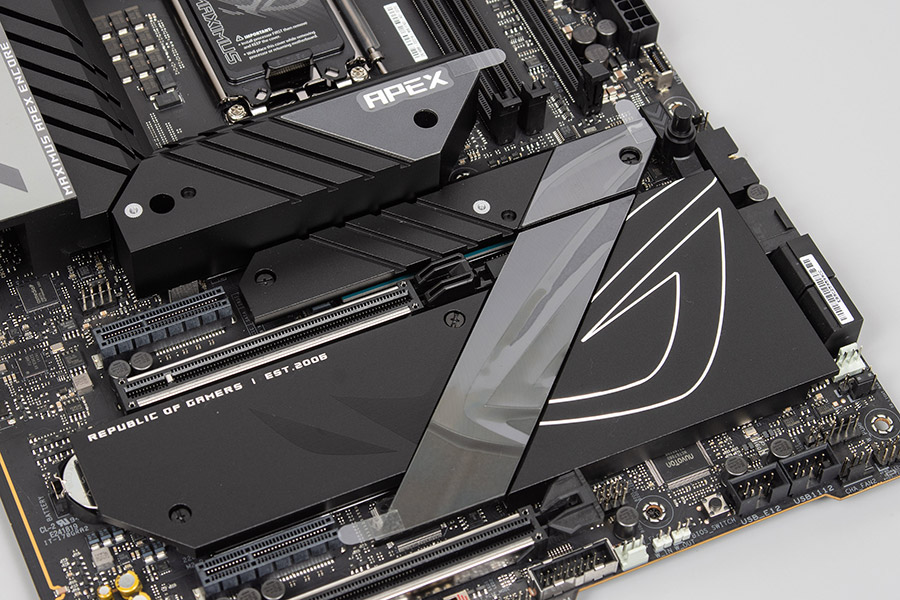

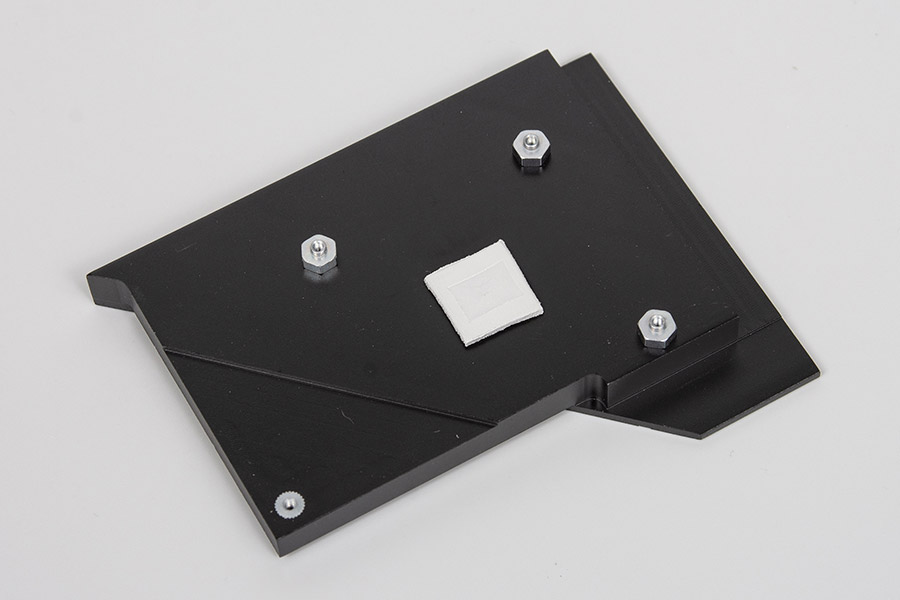

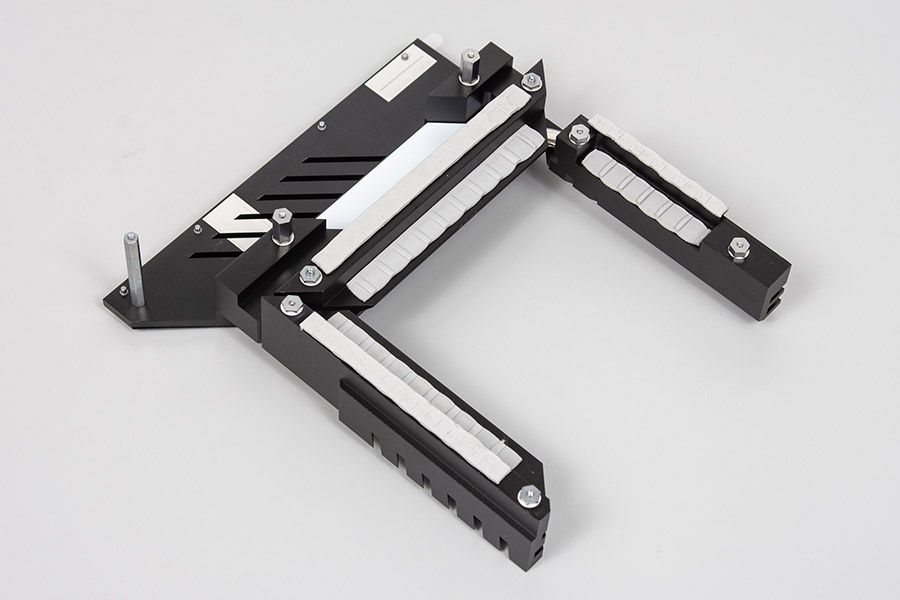

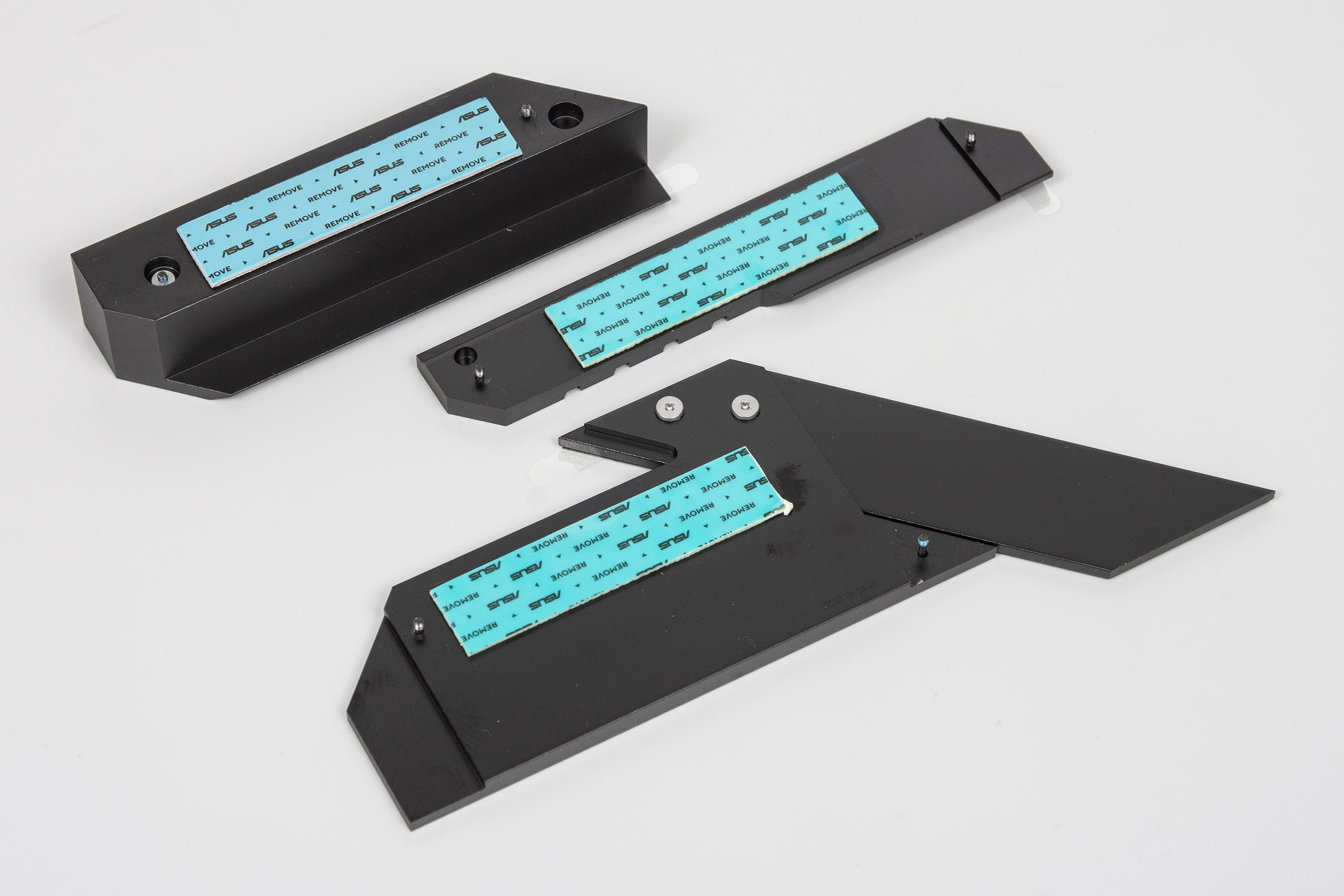

Радіатори системи охолодження накопичувачів M.2 в розборі:

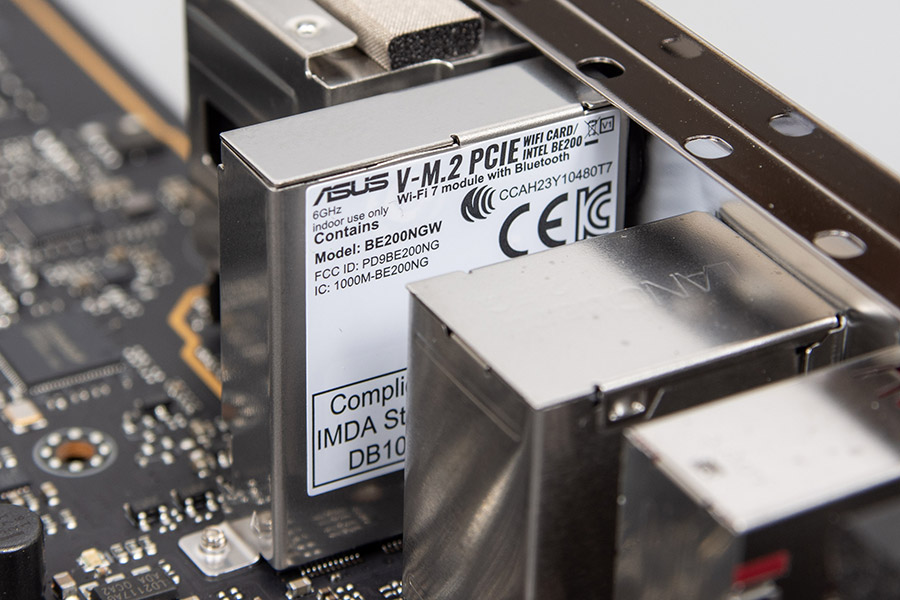

Бездротова мережа IEEE 802.11be реалізована на модулі Intel BE200NGW з підтримкою Wi-Fi 7 та Bluetooth 5.4. Дротовий 2.5G Ethernet працює на мережевій карті Intel I226-V.

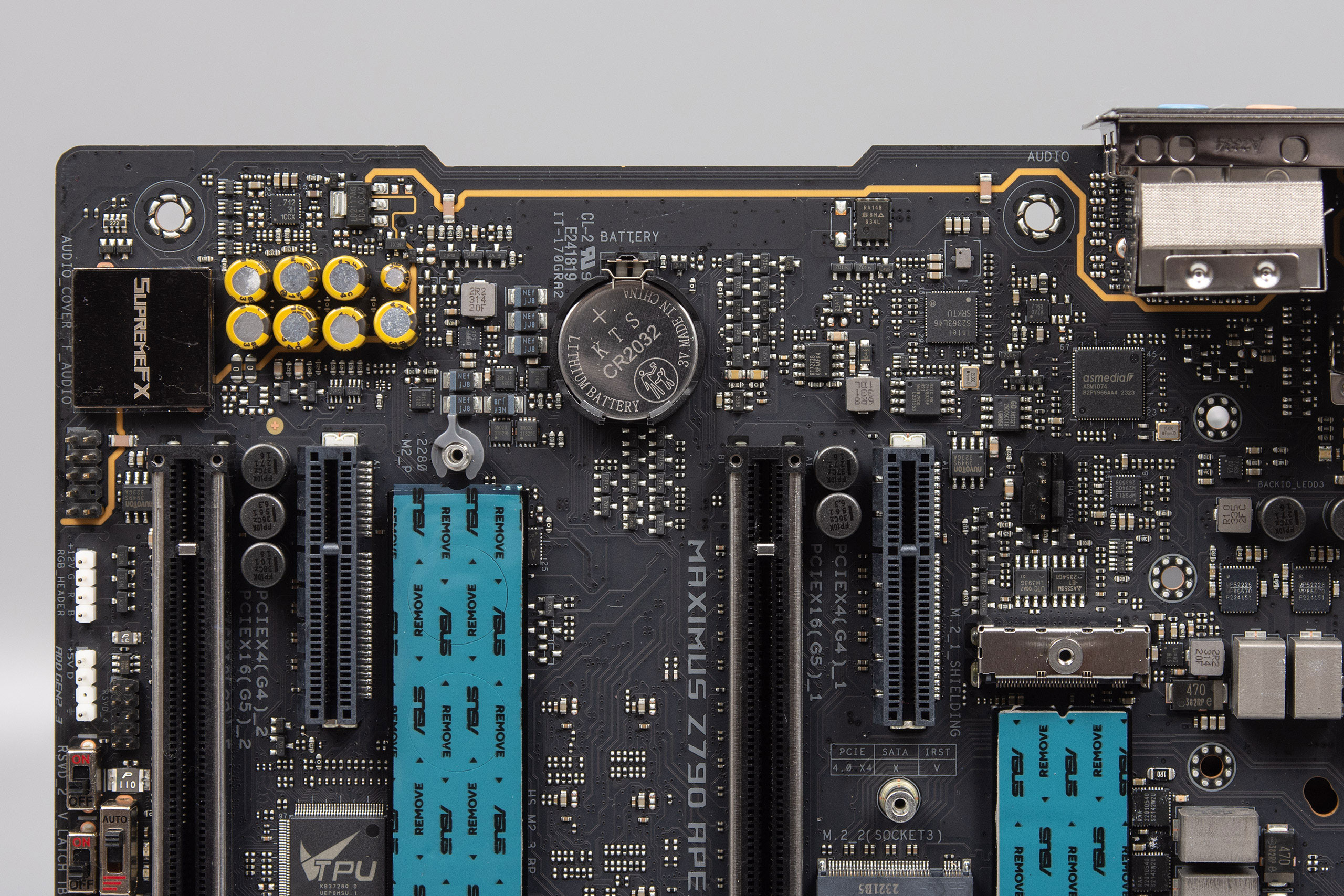

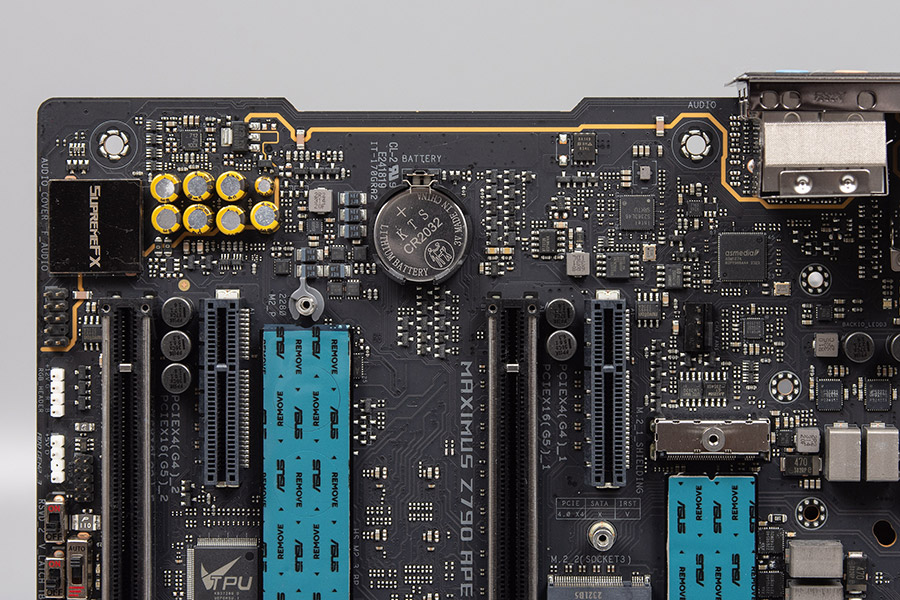

Зона аудіо відокремлена від головної частини текстоліту. Має зовнішнє екранування. ROG SupremeFX 7.1 являє собою комбінацію з аудіокодека Realtek ALC4080 та ЦАП Savitech SV3H712.
В типовому місці біля I/O присутній конектор вентилятора. CMOS-батарейка не має прямої доступності, її приховано за M.2-радіатором.

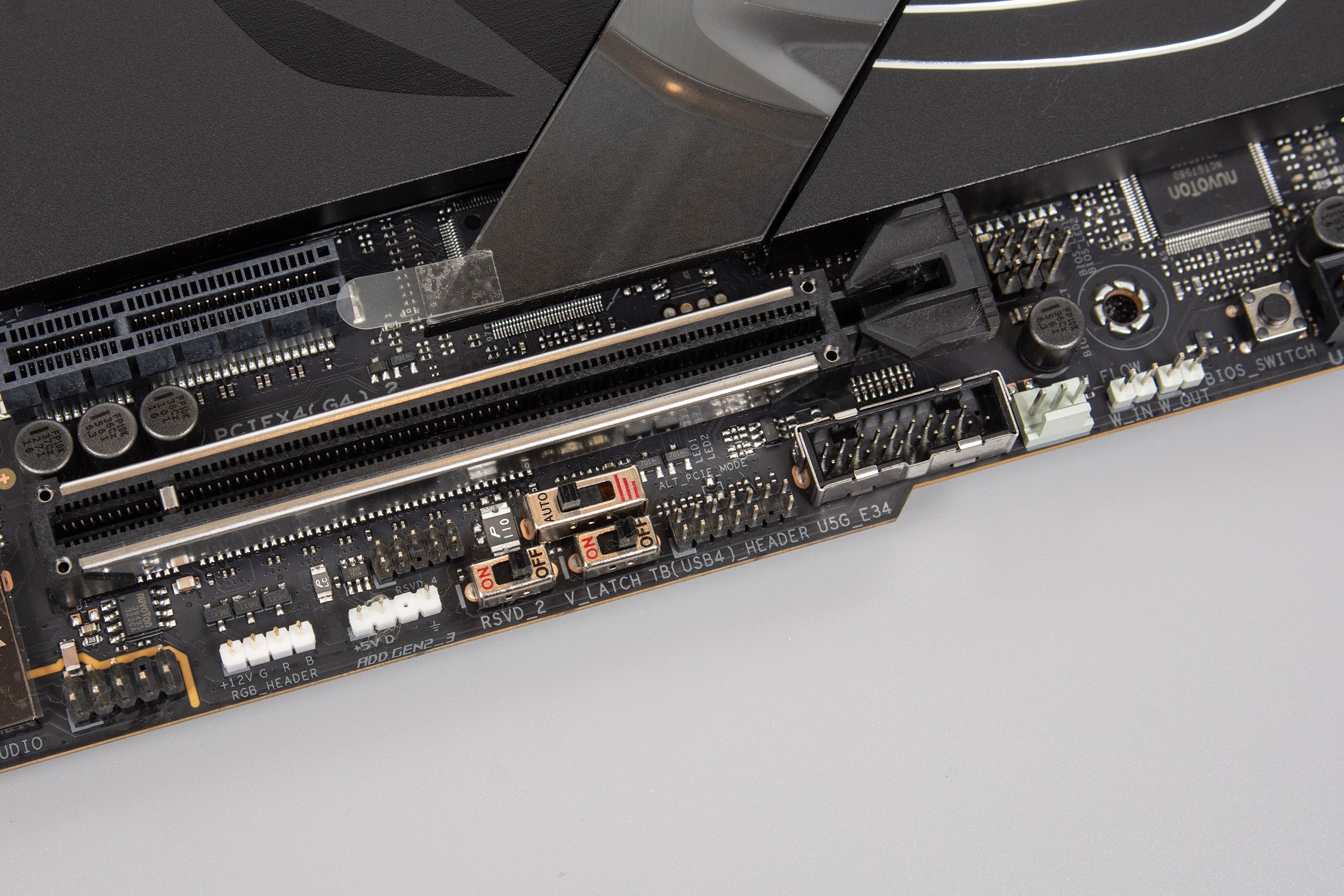

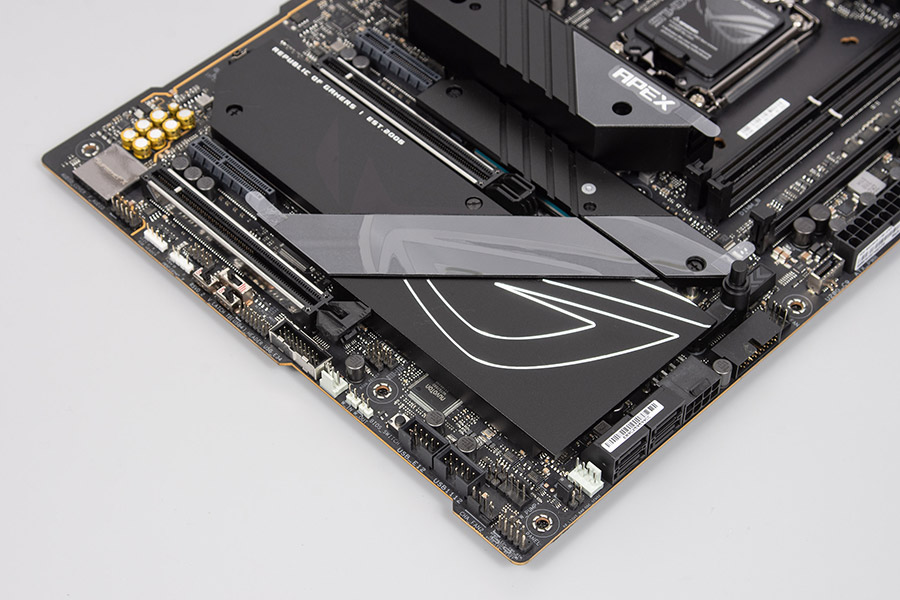

Внизу ліворуч користувач знайде: вивід HD_AUDIO, AURA_RGB_HEADER (RGB 12V), ADD_GEN_2 (RGB 5V), контактна група Thunderbolt 4 та USB 3.2 Gen 1.
З нетипового тут є перемикач ALT_PCIE_MODE (фізичне перемикання сигналу від ЦП на Gen5, Gen4, Gen3, або швидкості вентиляторів, опція обирається в прошивці) а також перемикачі RSVD, V_Latch, та відповідна контактна група. Перший додає напруги, що корисно (і одночасно небезпечно) для бенчмаркінгу на рідкому азоті. Другий перемикає режим відображення напруги VCore (стандартний, або true highest & true lowest).

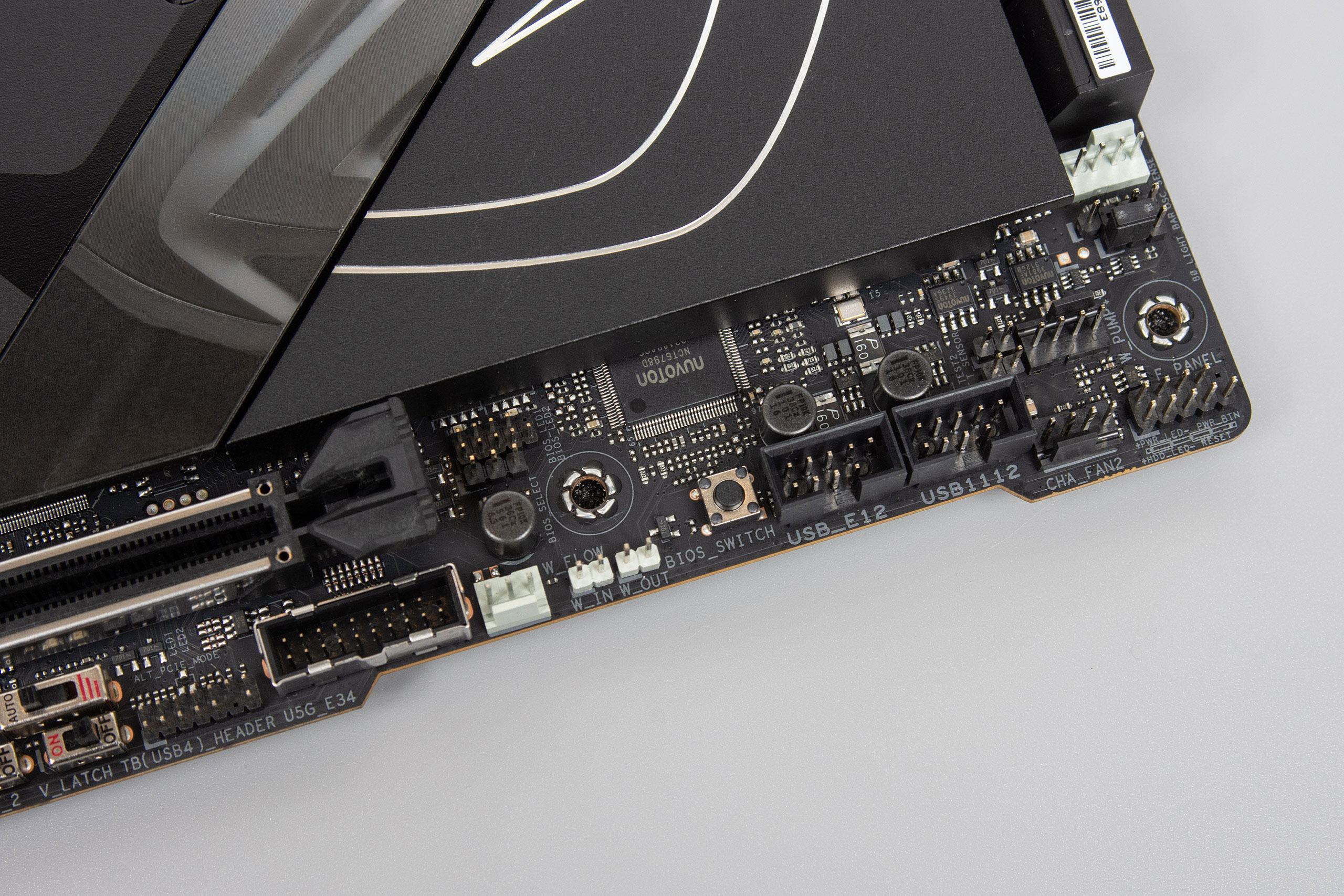

Внизу праворуч розташовано конектор W_flow, два роз’єми потоку рідини, дві контактні групи USB 2.0, три конектори вентиляторів, два конектори термодатчиків, а також типова контактна група FRONT_PANEL.
На борту є друга мікросхема для прошивки, перемикання відбувається через відповідну кнопку. Для комфорту у випадку неможливості відновити UEFI присутній debug-port що дозволить під'єднатися напряму програматором. І це ще не все! Присутній фізичний перемикач RGB, що може повністю відключити ілюмінацію. Поряд знаходиться контактна група OSC Sense для під’єднання модуля ROG True Voltician. Опис пристрою та принцип його роботи можна подивитися тут.

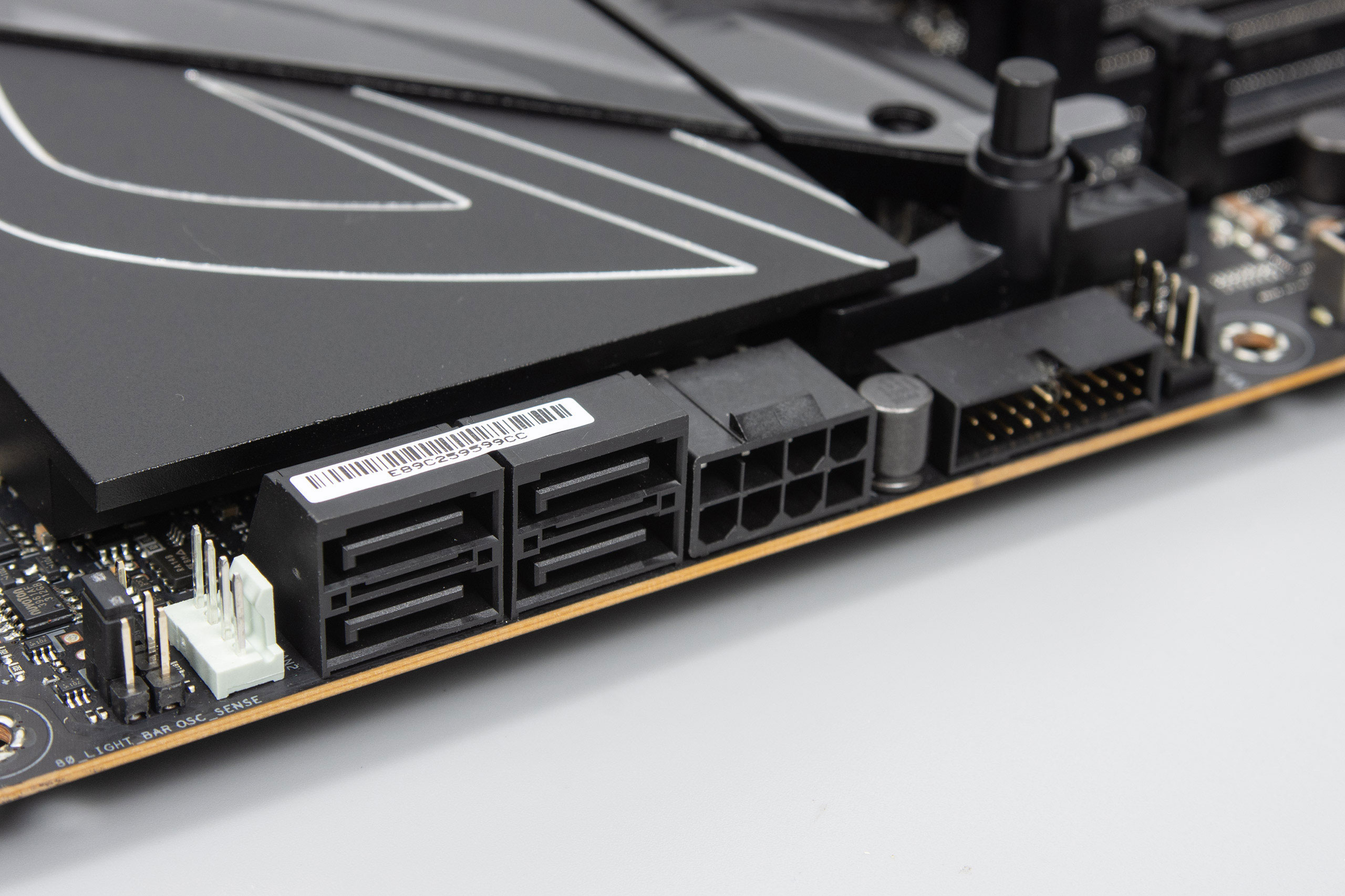

Під кутом 90 градусів праворуч внизу виведено чотири SATA-порти, контактну групу USB 3.2 Gen 1, силовий конектор додаткового живлення (для роботи PD/QC4+).

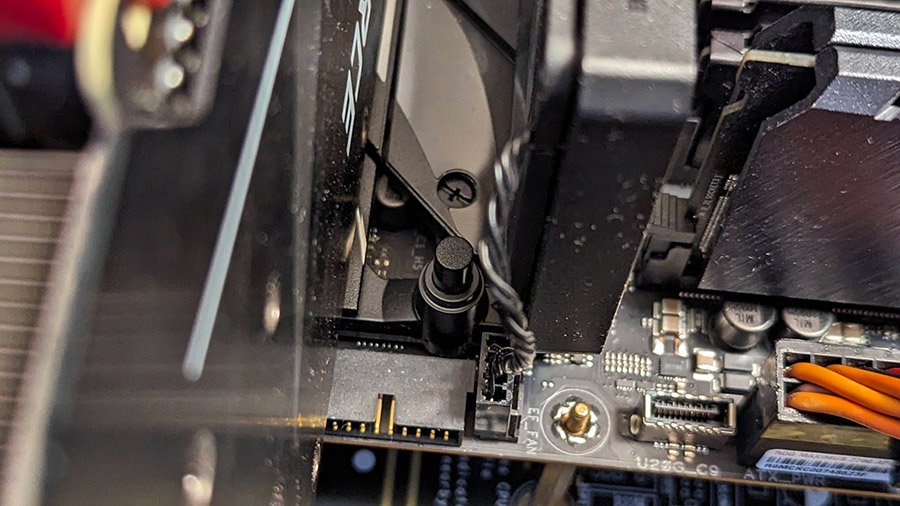

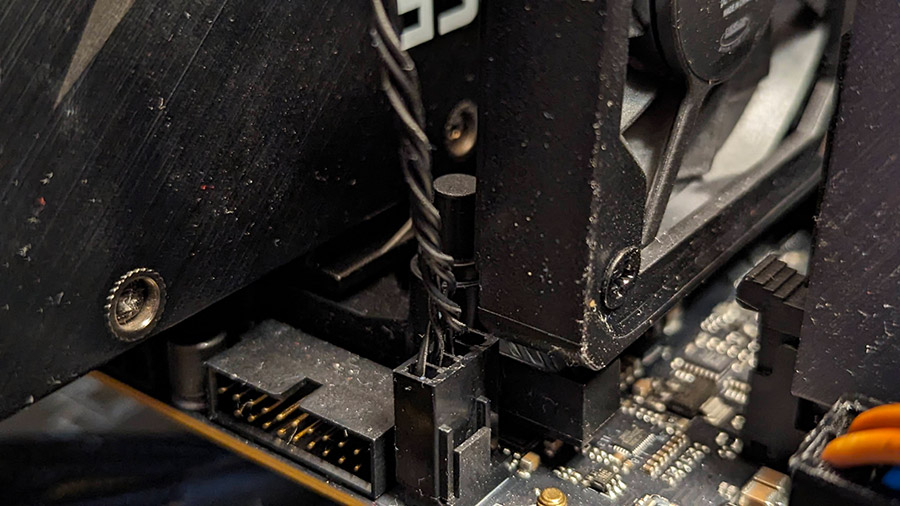

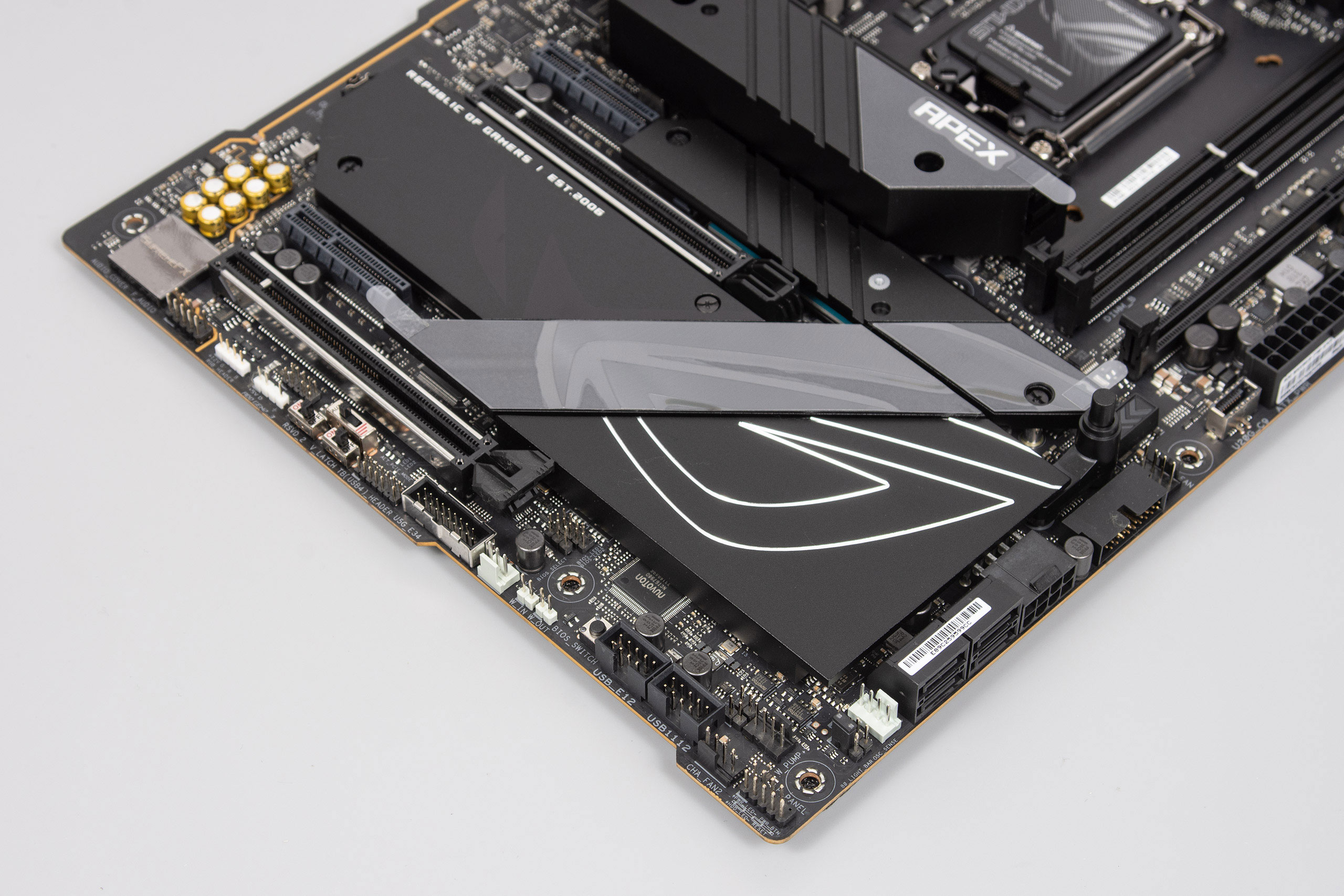

Традиційно присутній механізм швидкого розблокування головного слоту PCI-E 5.0 Q-Slot, однак на цій материнській платі його використання не таке комфортне, як того хотілося на справді. Річ у тому, що коли використовується велика відеокарта одночасно з ROG Memory Fan Kit залишається дуже мало місця, і дістатись кнопки стає проблематично. Демонстрація на фото.

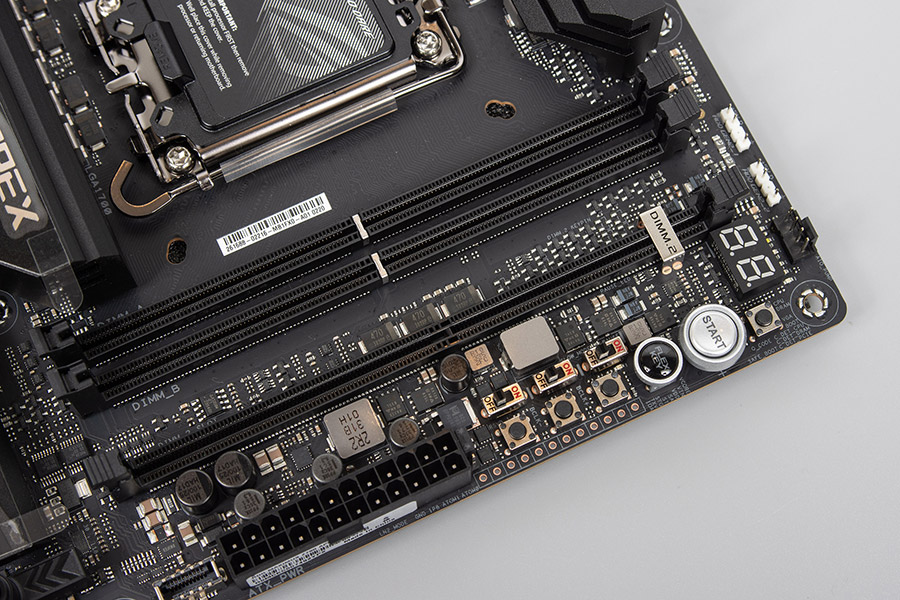

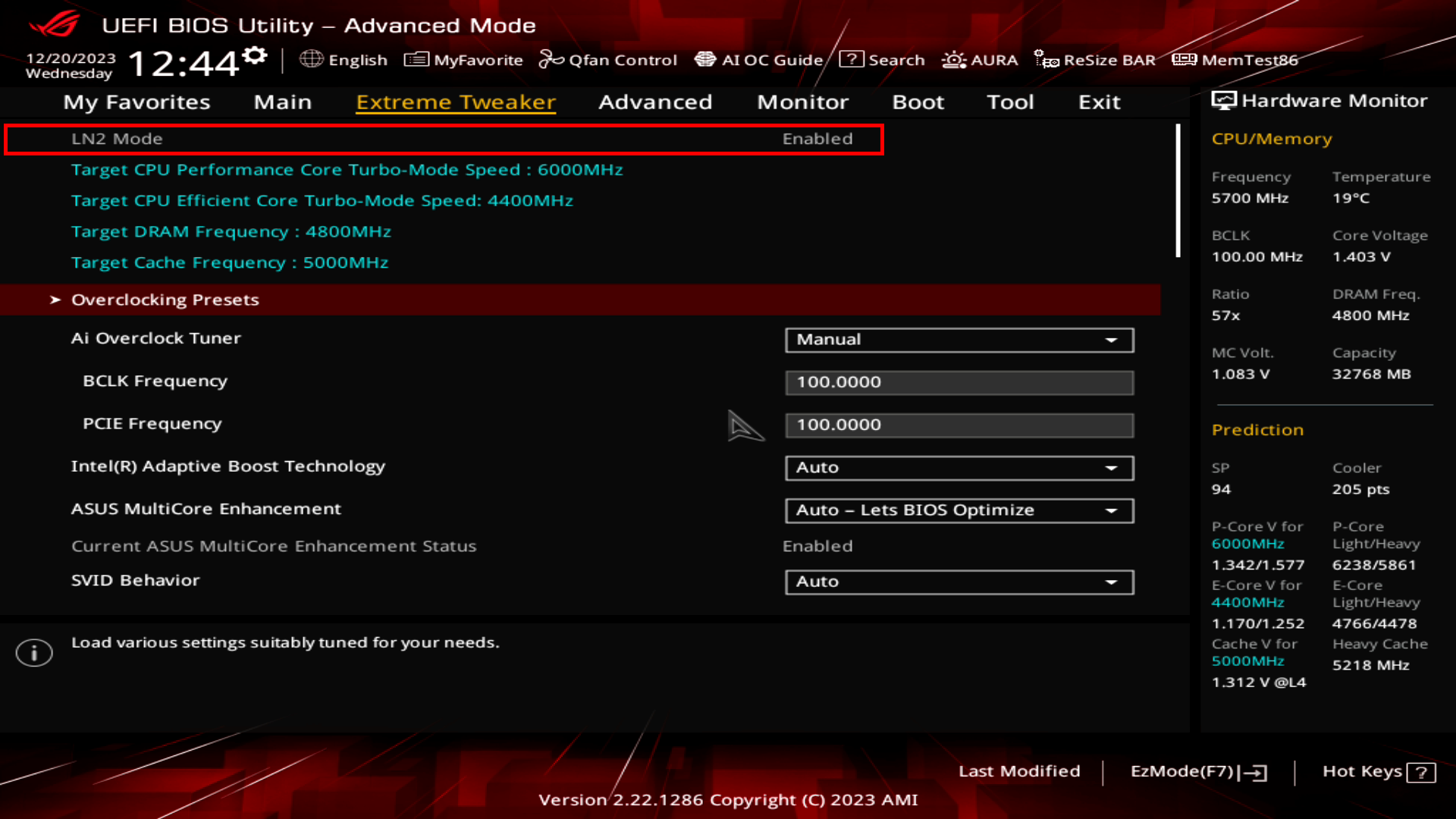

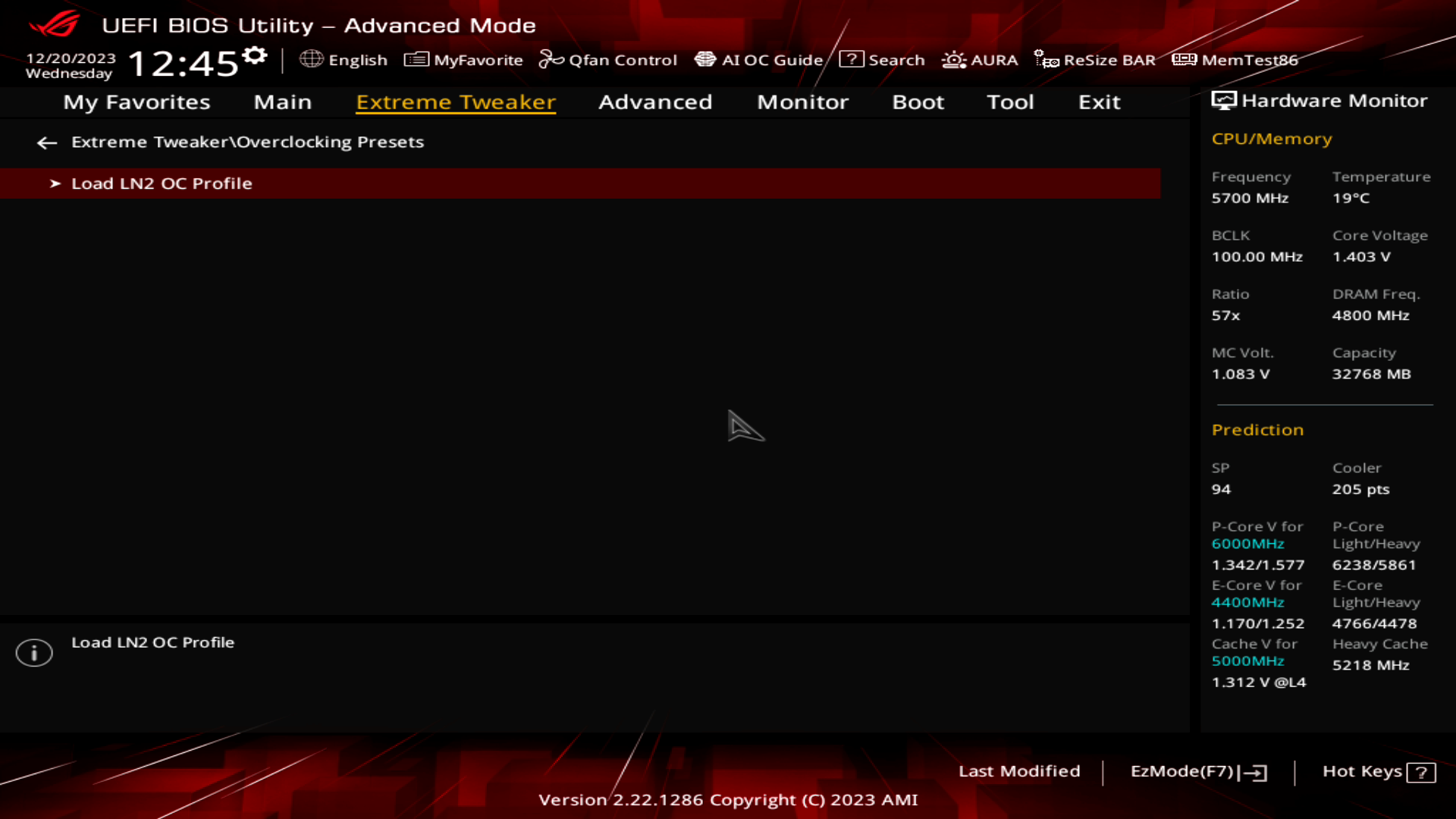

Вище знаходяться чотири конектори вентиляторів, два ADD_GEN_2 (RGB 5V), контактна група USB 3.2 Gen 2x2 (Type C). Окрім діагностичної зони зі світлодіодами та POST-екраном тут також знаходяться чимало інструментів керування платою. Окрім типових Flex Key та кнопки запуску тут також є кнопка Safe Boot, кнопка Retry, дві кнопки керування BCLK в реальному часі. Є перемикач Slow Mode (форсування мінімального множника процесора), Pause (контрольований «фріз» системи) і ще один RSVD перемикач, функції котрого залежать від прошивки материнської плати, яка використовується. Поряд виведено точки прямого заміру напруг ключових вузлів. Режим LN2 активується перемикачем біля конектора 24 pin ATX_PWR. Коли плата знаходиться в ньому доступне завантаження спец-профілю для бенчмаркінгу на від’ємних температурах.

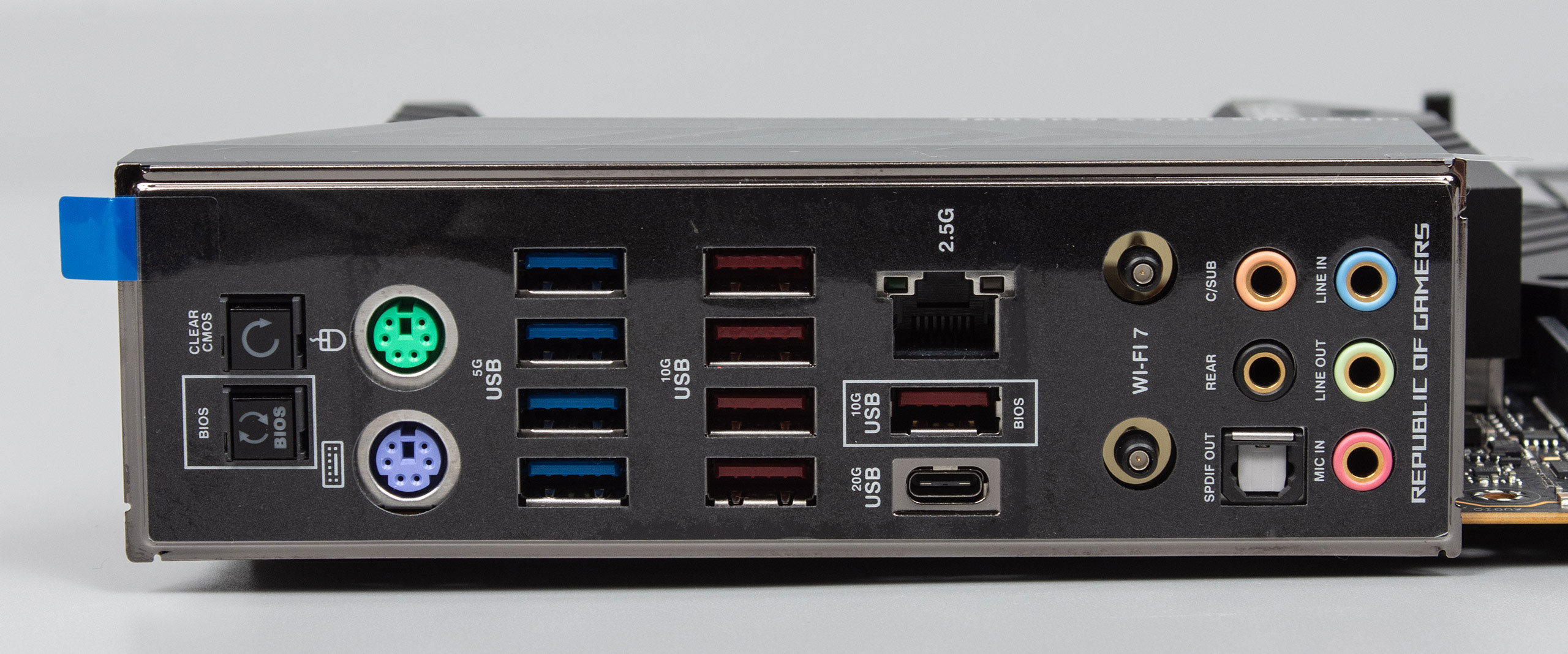

I/O-панель має заздалегідь встановлену заглушку, на ній знаходяться:
- x1 кнопка BIOS Flashback;
- x1 кнопка CLEAR CMOS;
- x2 PS/2 (для клавіатури та миші);
- x4 USB 3.2 Gen 1 (Type A);
- x5 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 Q-antenna (Wi-Fi);
- x1 SPDIF OUT;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
