Огляд системи рідинного охолодження DeepCool LT720

Системи рідинного охолодження DeepCool вже досить давно не з’являлися в наших оглядах. Тому, коли компанія запропонувала протестувати їх новинки, ми обрали найбільш симпатичний варіант на свій смак. В результаті, предметом цієї статті став кулер під назвою DeepCool LT720. Він має звичайний на вигляд радіатор та вентилятори, але доволі оригінальну декорацію помпи з ARGB підсвіткою у вигляді нескінченного дзеркала з об’ємними геометричними фігурами всередині. Але ж нас та переважну більшість шановних читачів в першу чергу цікавить якість та ефективність пристрою, а не його зовнішність. Саме це питання і буде з’ясовано в огляді конструкції та тепловому тесті.

DeepCool LT720

Технічні параметри

Виробник DeepCool
Назва та сторінка продукту LT720
Сумісність с процесорними роз'ємами Intel LGA2066/2011-v3/2011/1700/1200/115x
Сумісність с процесорними роз'ємами AMD sTRX4/sTR4/AM5/AM4
Розміри радіатора (ДхШхВ), мм 402х120х27
Розміри вентилятора (ДхШхВ), мм 120х120х27
Матеріал та конструкція радіатора Алюмінієвий трьох-секційний радіатор с ребрами стрічкового типу
Кількість пластин на дюйм, FPI 20
Загальна вага системи у сборі, г 1856
Розмір водяного блоку, (ДхШхВ), мм 94х80х68
Матеріал водяного блоку Пластиковий корпус з мідною основою
Швидкість помпи, об/хв 3100 (+/-10%)
Модель вентилятора 3 x DeepCool FK120 (DF1202512CM)
Швидкість вентилятора, об/хв 500~2250 з ШІМ (+/- 10%)
Повітряний потік, м³/год 145,86
Рівень шуму вентилятора, дБ (А) 32,9
Статичний тиск, мм води 3,27
Тип вальниці вентилятора Гідродинамічна (FDB)
Заявлений ресурс вентилятора, год
Номінальна напруга, В 12
Сила току вентилятора, А 0,22
Пікове енергоспоживання вентилятора, Вт 2,64
Особливості ARGB підсвітка помпи з ефектом об’ємного нескінченного дзеркала. Клапан автоматичного скидання тиску в системі.
Середня вартість, грн 6499


Комплект постачання

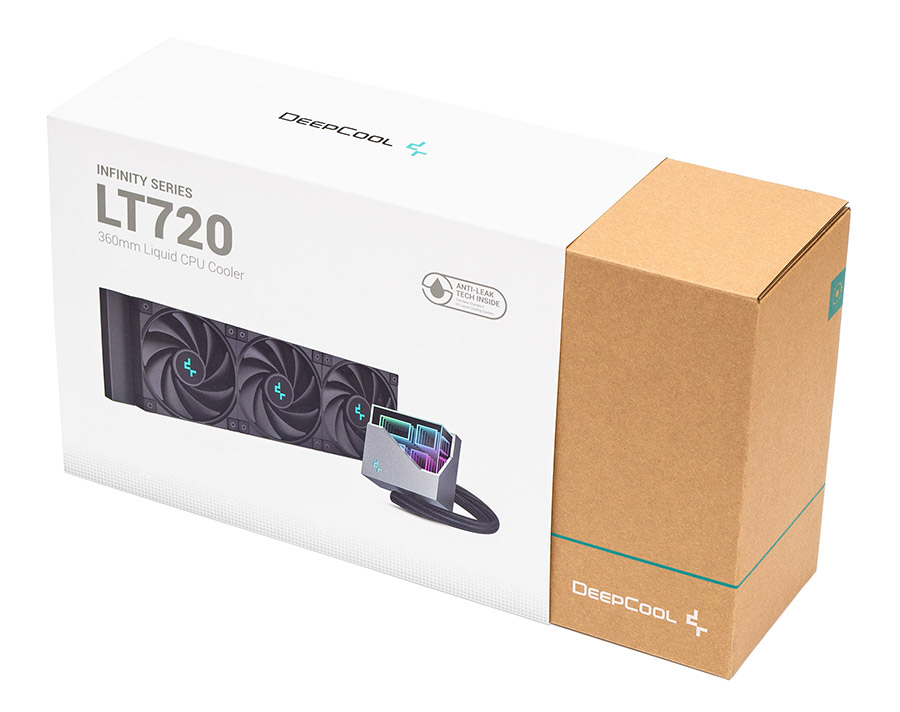

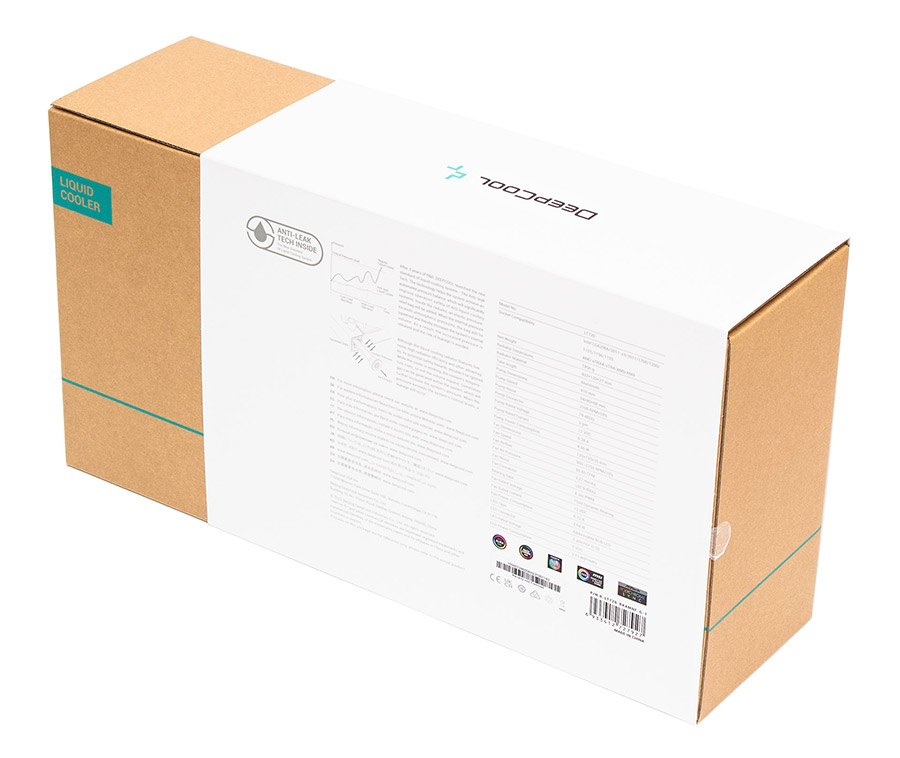

Система рідинного охолодження надходить у продаж в простій картонній коробці, поверх якої є знімна обкладинка із зображенням продукту та переліком його технічних характеристик.

DeepCool LT720DeepCool LT720

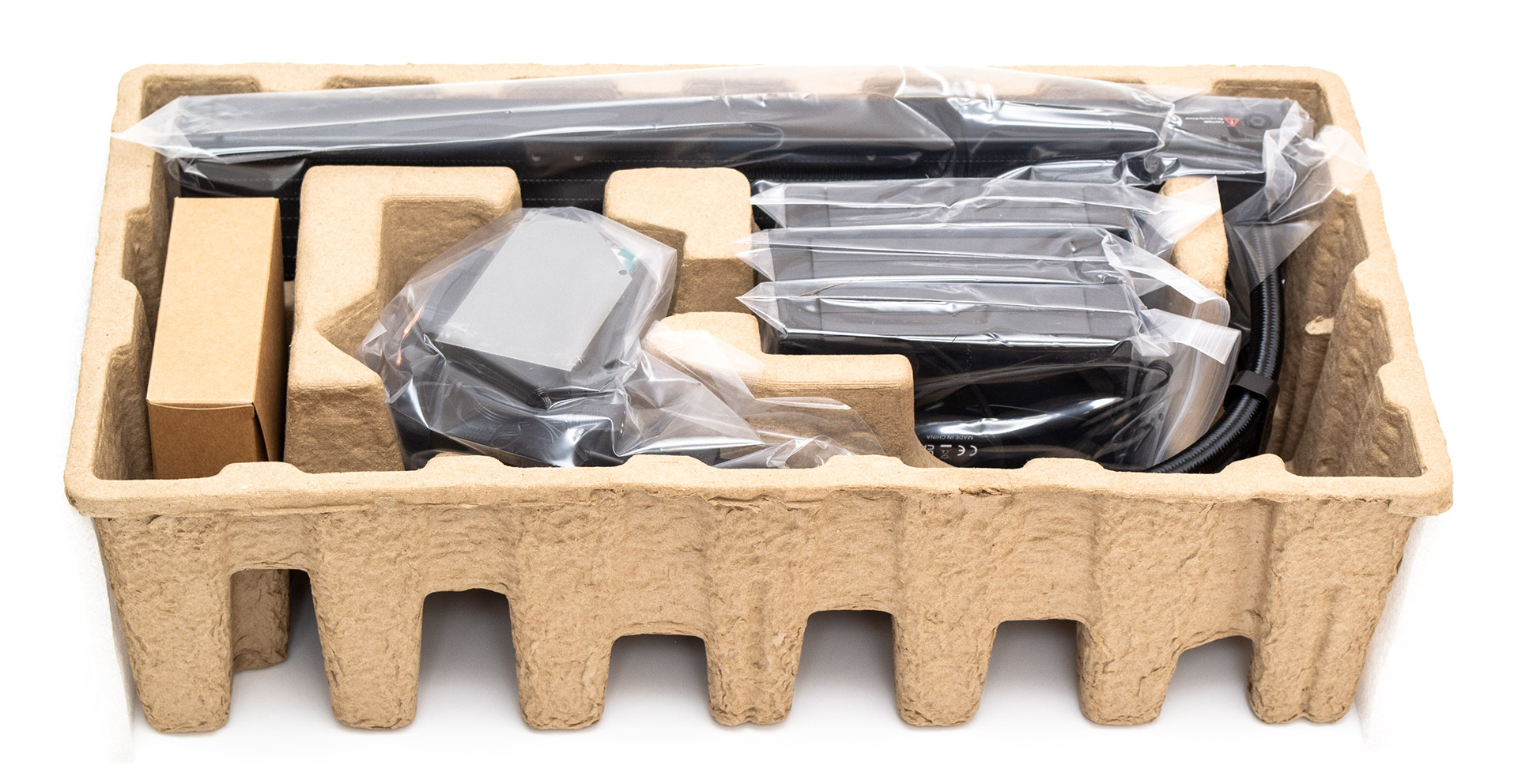

Елементи системи запаковані в поліетиленові пакети та зберігаються у формі з пресованого картону, здатній увібрати вологу у випадку протікання. Усі елементи кріплення та інструкція складені в маленьку окрему коробочку.

DeepCool LT720

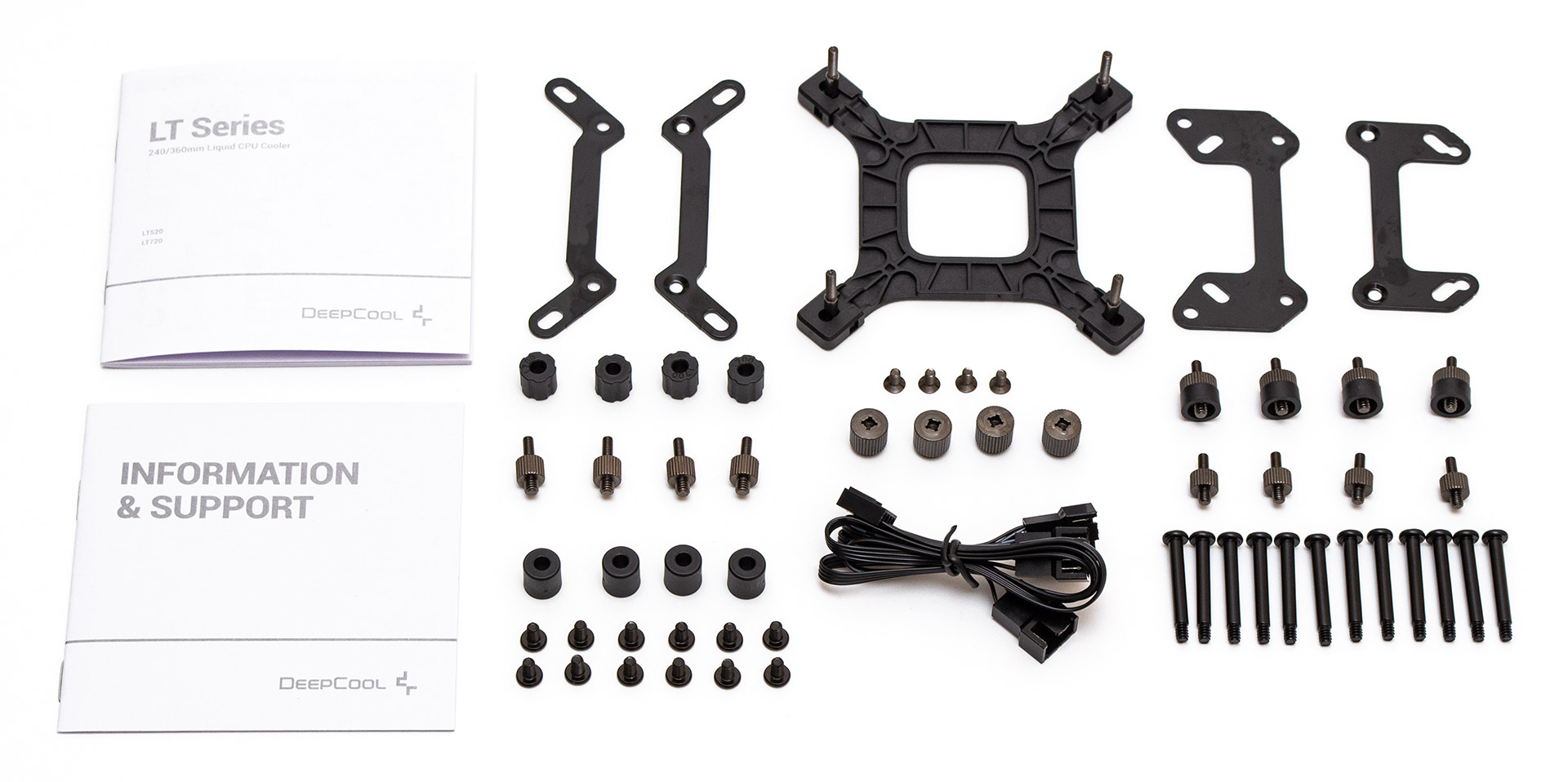

В комплект деталей системи, окрім радіатора з водяним блоком та трьох вентиляторів входить:

  • Інструкція користувача;
  • брошура з інформацією про гарантію та підтримку;
  • дві металеві лапи кріплення під процесорні роз’єми Intel;
  • чотири пластикові підпори для роз’ємів Intel LGA1700;
  • чотири металеві гвинтові опори для роз’ємів Intel LGA2066 та їм подібних;
  • чотири пластикові підпори для роз’ємів Intel LGA115х/1200;
  • 12 коротких гвинтів для кріплення радіатора до корпусу;
  • пластикова підсилювальна пластина з гвинтовими шпильками під Intel LGA115х/1200/1700;
  • чотири маленькі гвинтики для фіксації лап кріплення на помпі;
  • чотири металеві гайки з накатаною голівкою та пазами під хрестову викрутку;
  • розгалужувач живлення вентиляторів з одного роз’єму на чотири контакти на три окремі роз’єми (довжиною в 500+100+100 мм);
  • дві металеві лапи кріплення під процесорні роз’єми AMD;
  • чотири комбіновані металево-пластикові гвинтові підпори для роз’ємів AMD AM5 та AM4;
  • чотири металеві гвинтові опори кріплення для роз’ємів AMD sTRX4 та sTR4;
  • 12 довгих гвинтів для кріплення вентиляторів.


DeepCool LT720

Зовнішній вигляд та конструкція

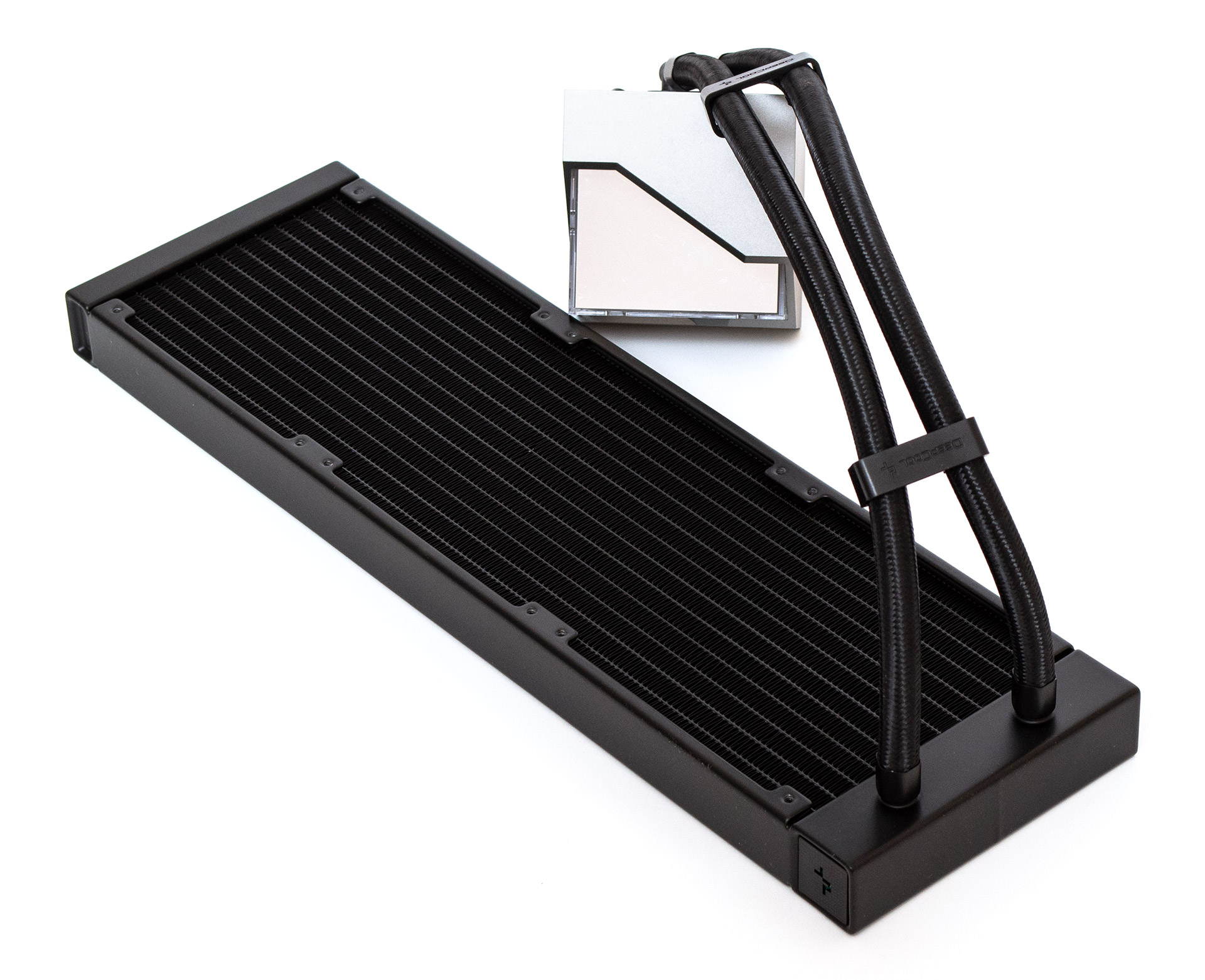

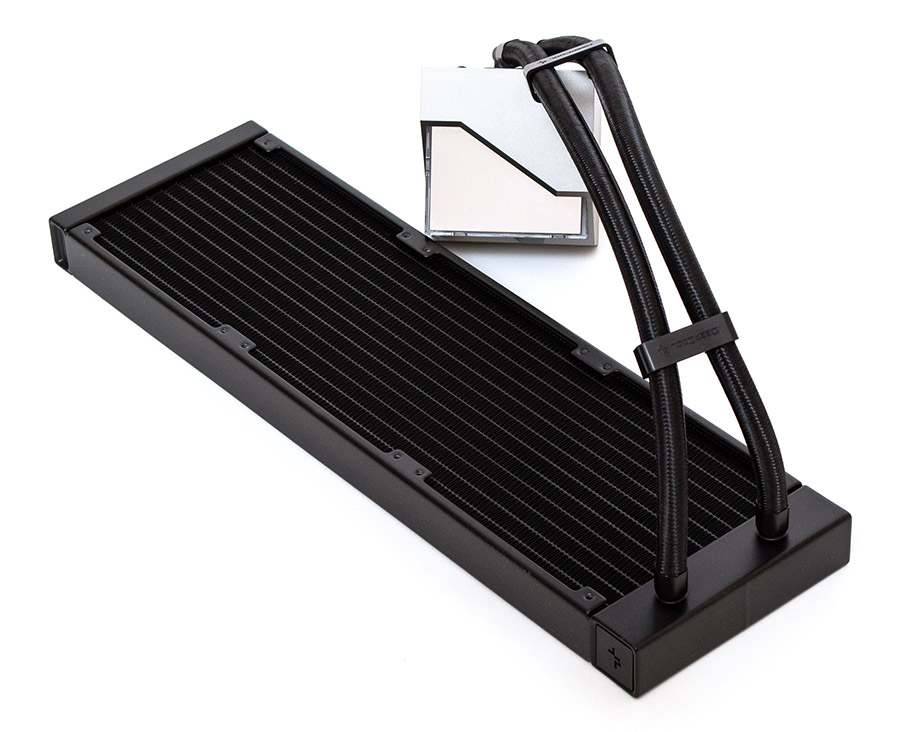

В зовнішності системи рідинного охолодження DeepCool LT720 немає нічого концептуально нового. Вона складається з чорного алюмінієвого радіатора формату 360 мм, поєднаного гнучкими гумовими шлангами у нейлоновому обплетенні з помпою, суміщеною з водяним блоком. Довжина трубок із зовнішнім діаметром в 11 мм становить 400 мм. На них є дві пластикові скоби, що тримають трубки поряд.

DeepCool LT720

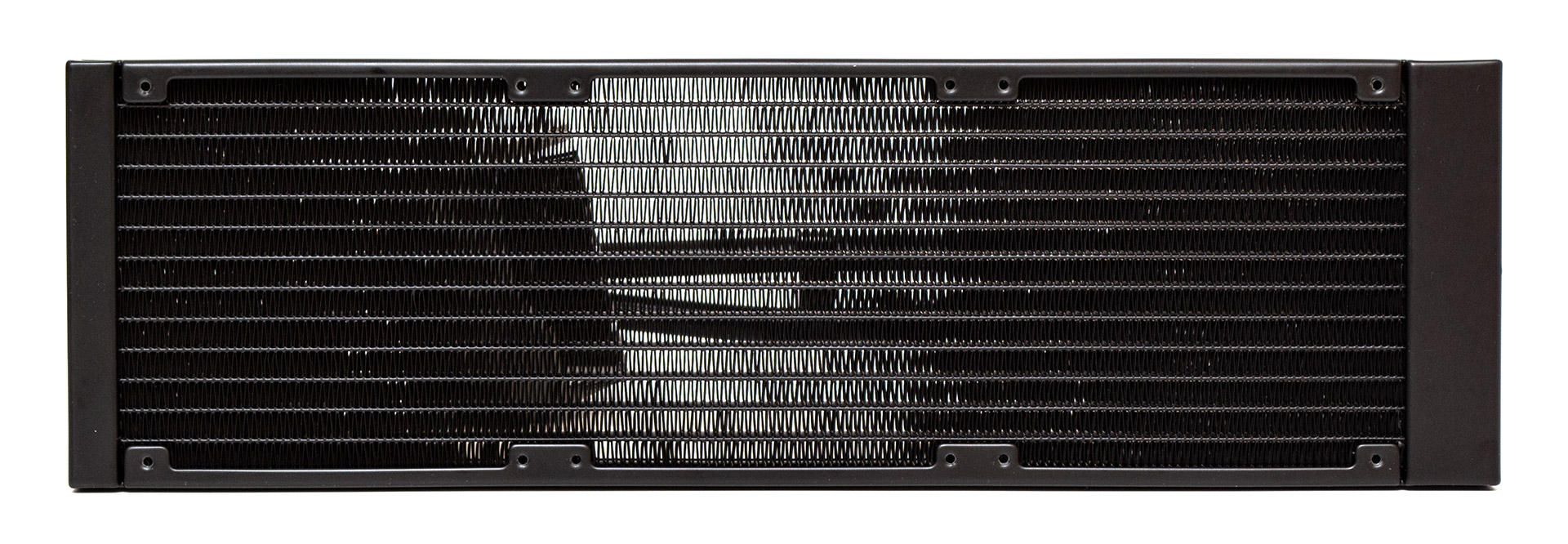

Габарити радіатора складають 402х120х27 мм. У бокових ребрах жорсткості є три набори посадкових отворів під 120-мм вентилятори (105х105 мм), розташовані без зазору. Ребра охолодження виготовлені у вигляді зібраних гармошкою тонких металевих смужок, розташованих зі щільністю 20 FPI (пластин на дюйм) та поділених між собою 14 каналами, по яких тече холодоагент. Вага спорядженої системи без вентиляторів дорівнює 1152 грамам. Загальна площа розсіювання тепла складає приблизно 10 670 см².

DeepCool LT720

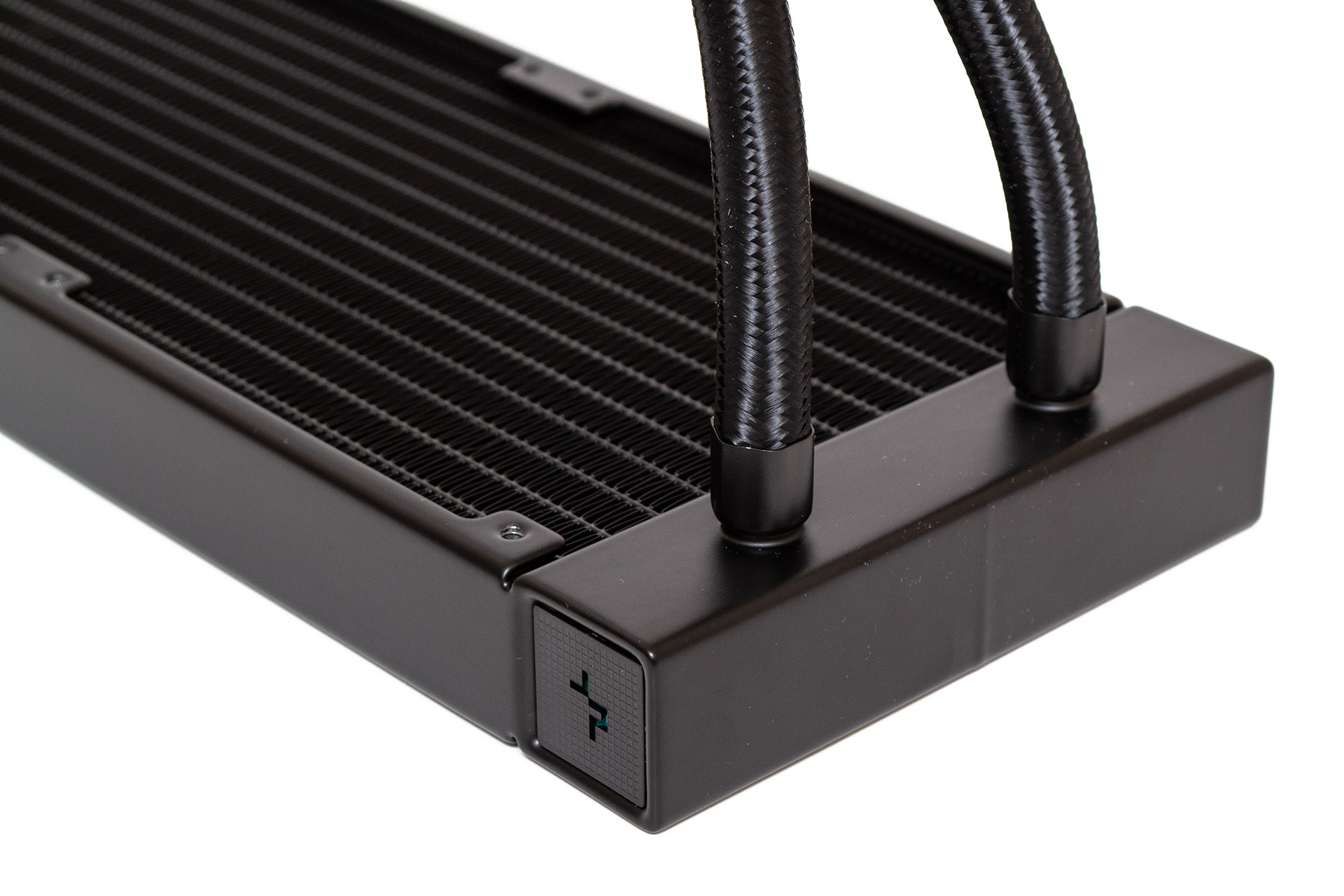

Трубки непорушно поєднані з фітингами радіатора методом опресування металевими обоймами. Товщина колектору з цієї сторони дорівнює 26 мм. З одного боку наліплений пластиковий квадратик з логотипом бренду.

DeepCool LT720

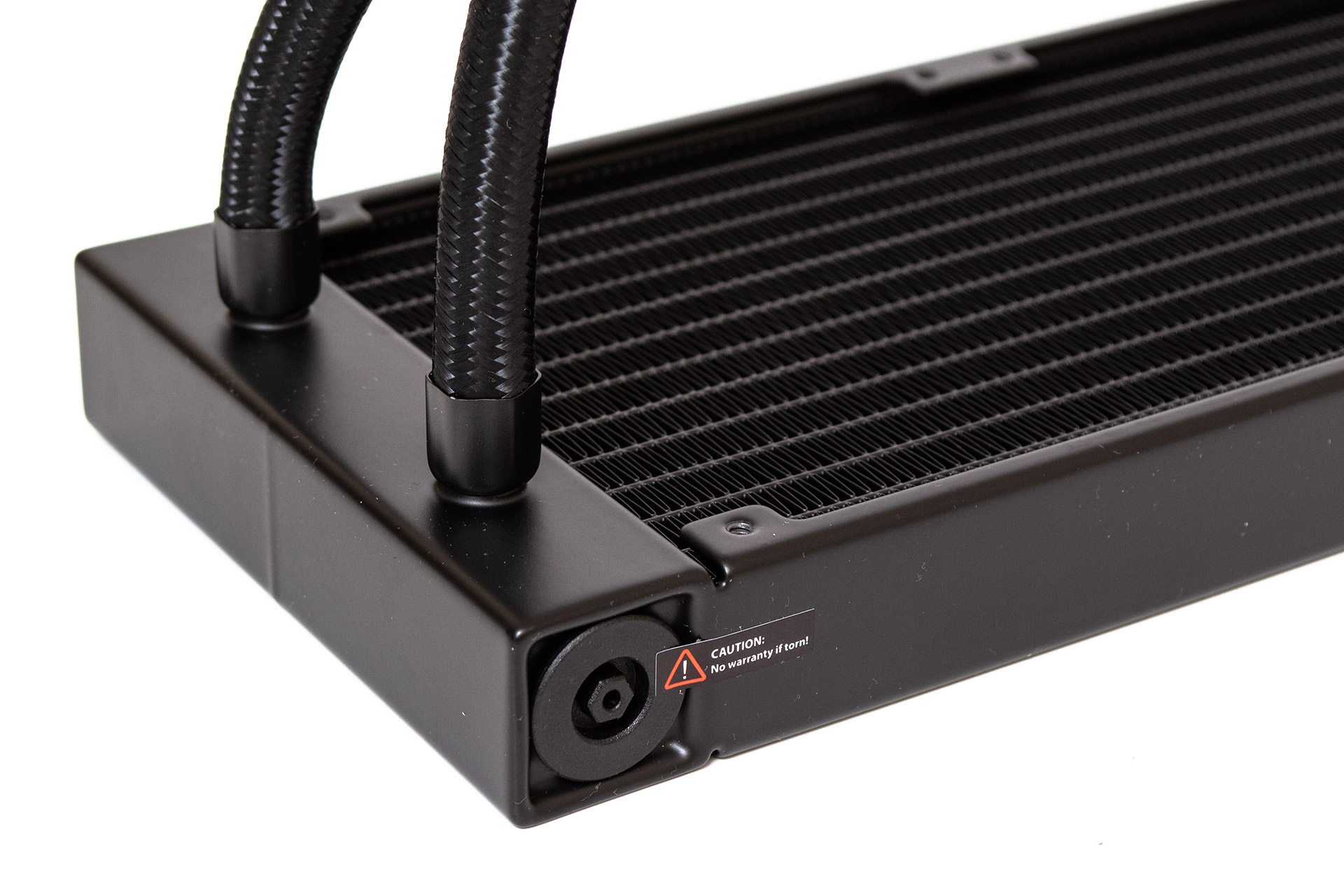

А з іншого боку знаходиться випускний клапан, що регулює тиск в системі. Цей пристрій називається Anti-Leak Tech і є результатом трьох років роботи дослідницького департаменту DeepCool. Принцип дії досить простий. Всередині є еластичний довгастий мішечок який стискається, випускаючи повітря через отвір у клапані назовні, якщо тиск всередині контуру перевищує атмосферний. Внаслідок стискання рідина та газ всередині отримують більше простору, це компенсує їх розширення внаслідок нагрівання і тиск зменшується. При охолодженні мішечок діє у зворотному напрямку, наповнюючись зовнішнім повітрям та заповнюючи внутрішній об’єм собою, щоб у контурі не було зайвого газу. Таким чином, в теорії, виключається розрив радіатору, трубок або помпи внаслідок тиску зсередини. Звичайно, кип’ятити охолоджувач для перевірки не варто, те вже не компенсує ніякий клапан. А ще можна спробувати використати цей пристрій замість заливної пробки, викрутивши його та доповнивши або замінивши холодоагент всередині. Але такий крок позбавляє користувача гарантії на систему, про що прямо свідчить наліпка на клапані.

DeepCool LT720

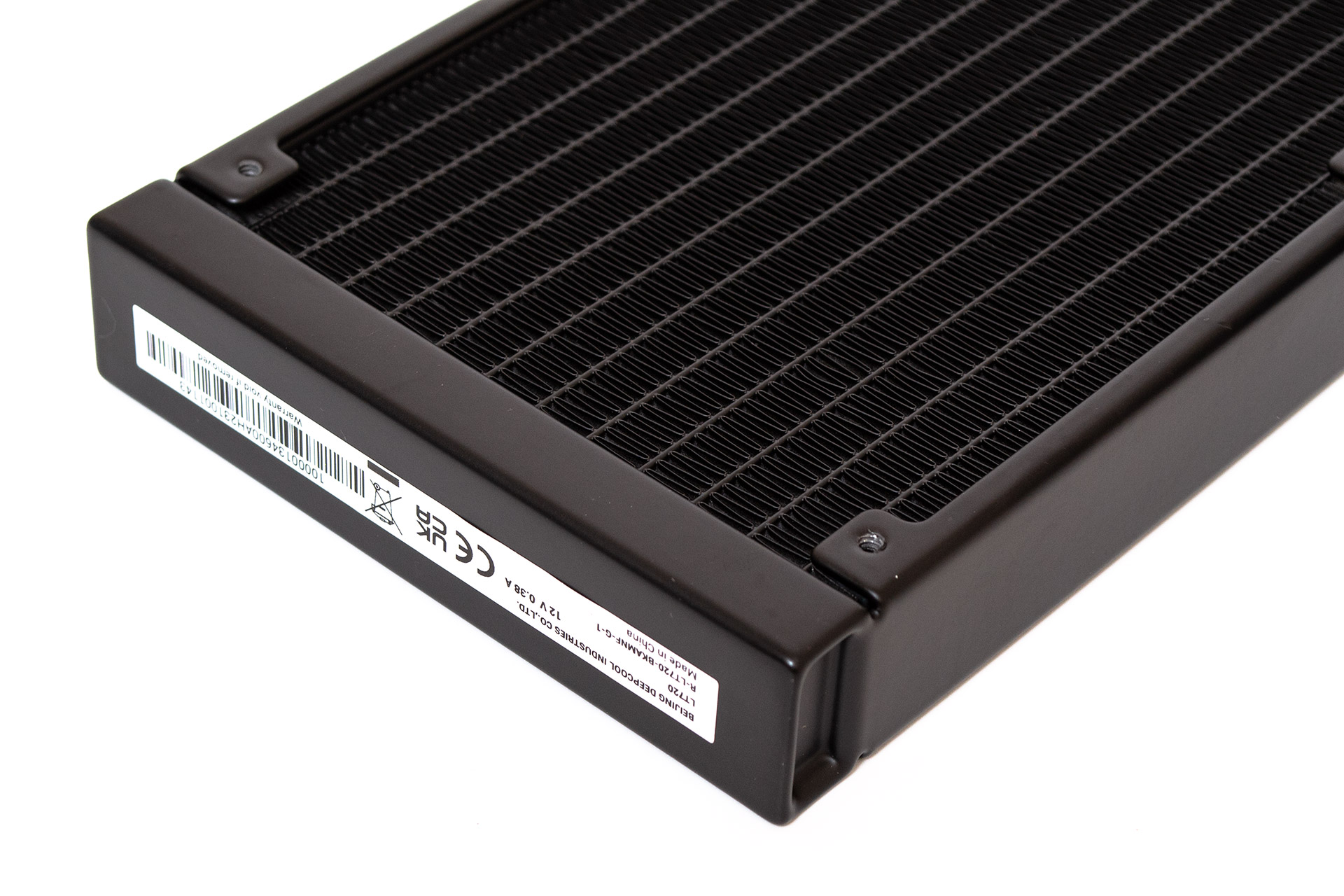

Товщина колектору з протилежного боку складає 18 мм. Також тут є наліпка зі штрих-кодом, серійним номером та інформацією про модель. Знімати її не варто з міркувань збереження гарантії на пристрій.

DeepCool LT720

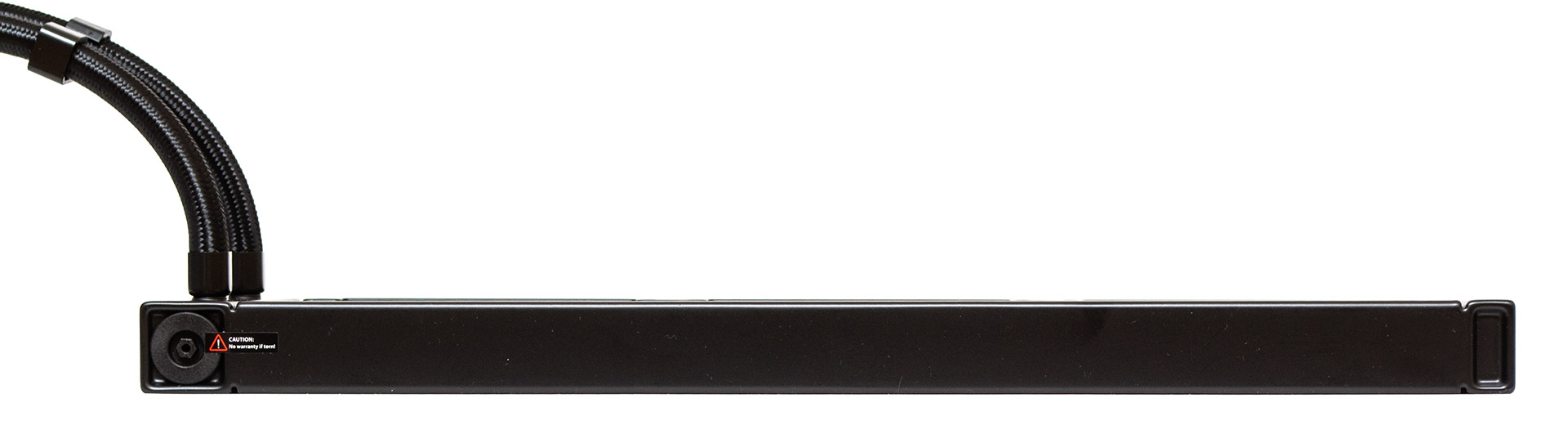

Бокові грані радіатора рівні та гарні, без зайвих гвинтів чи написів. Грані колекторів трохи виступають, тому максимальна фактична товщина в тих частинах складає 28 мм.

DeepCool LT720

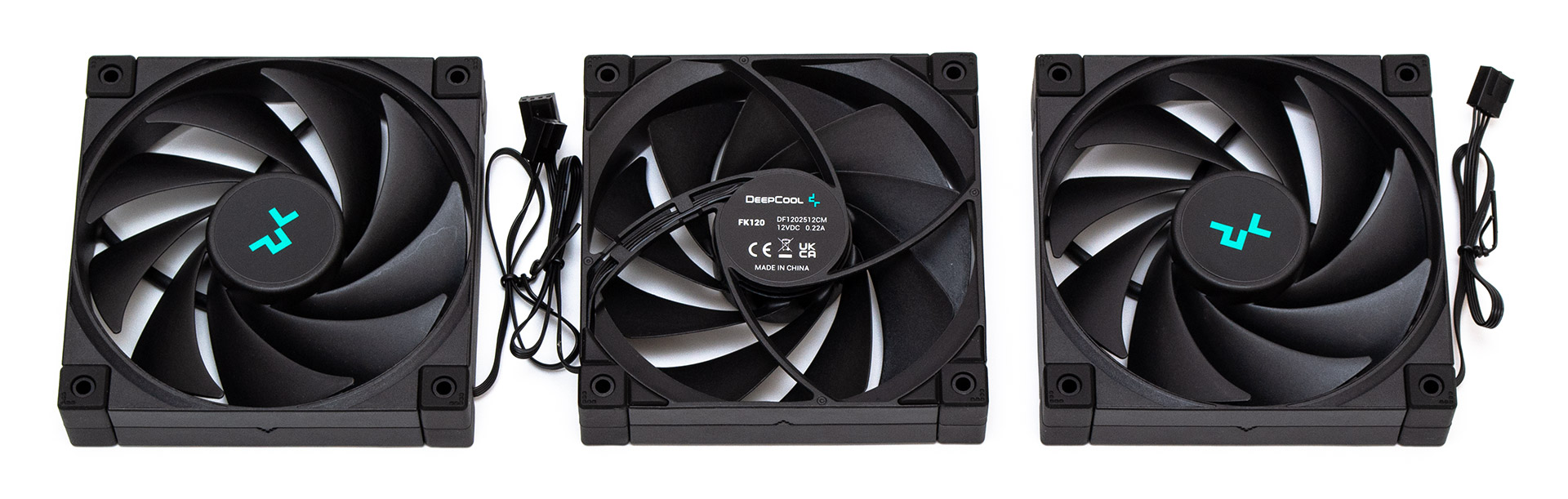

Три стокові вентилятори мають маркування DeepCool FK120 (DF1202512CM). Їх фактичні габарити складають 120х120х27 мм при вазі кожного в 169 грамів. Пропелер має сильно вигнуті лопаті у кількості 9 штук, товсту рамку та гумові демпфери по її кутах. На звороті рамки по кутах також є додаткові гумові накладки у вигляді трикутників. Доступний діапазон швидкості складає від 500 до 2250 об/хв. Приблизно до 750 об/хв роботу пропелерів не чутно взагалі, після 900 об/хв їх стає чутно з закритого корпусу, а на максимальній швидкості рівень шуму можна схарактеризувати як гучний, але без різких призвуків на фоні. Тип вальниці гідродинамічний (FDB). Кабель живлення на чотири контакти без обплетення має довжину у 260 мм.

DeepCool LT720

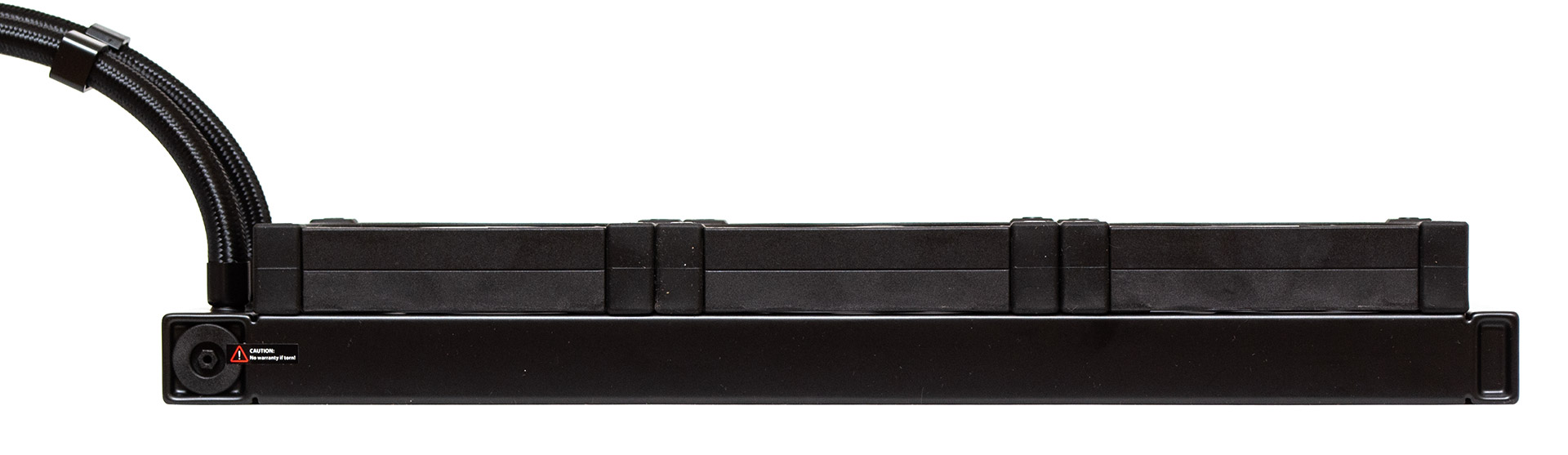

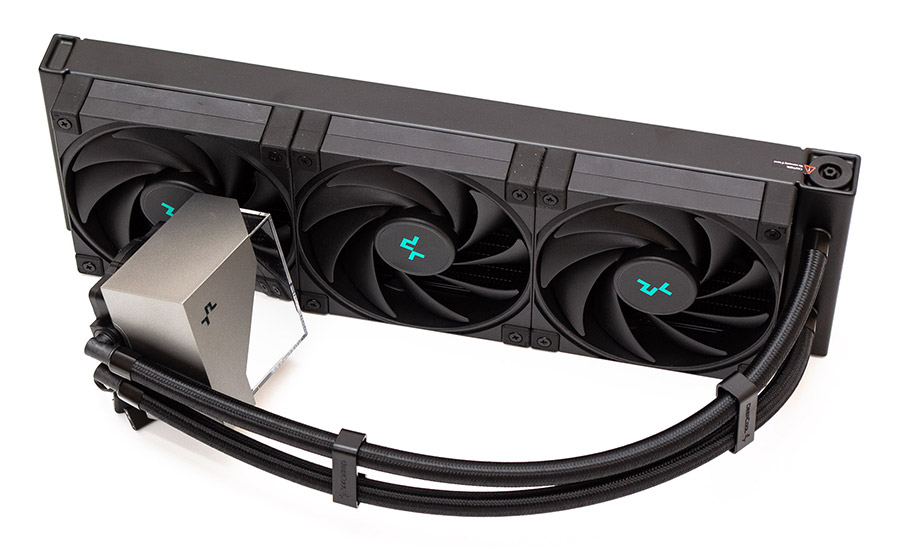

Зібрана система разом з вентиляторами та з урахуванням прихованих голівок гвинтів кріплення має товщину в 55 мм у профіль.

DeepCool LT720

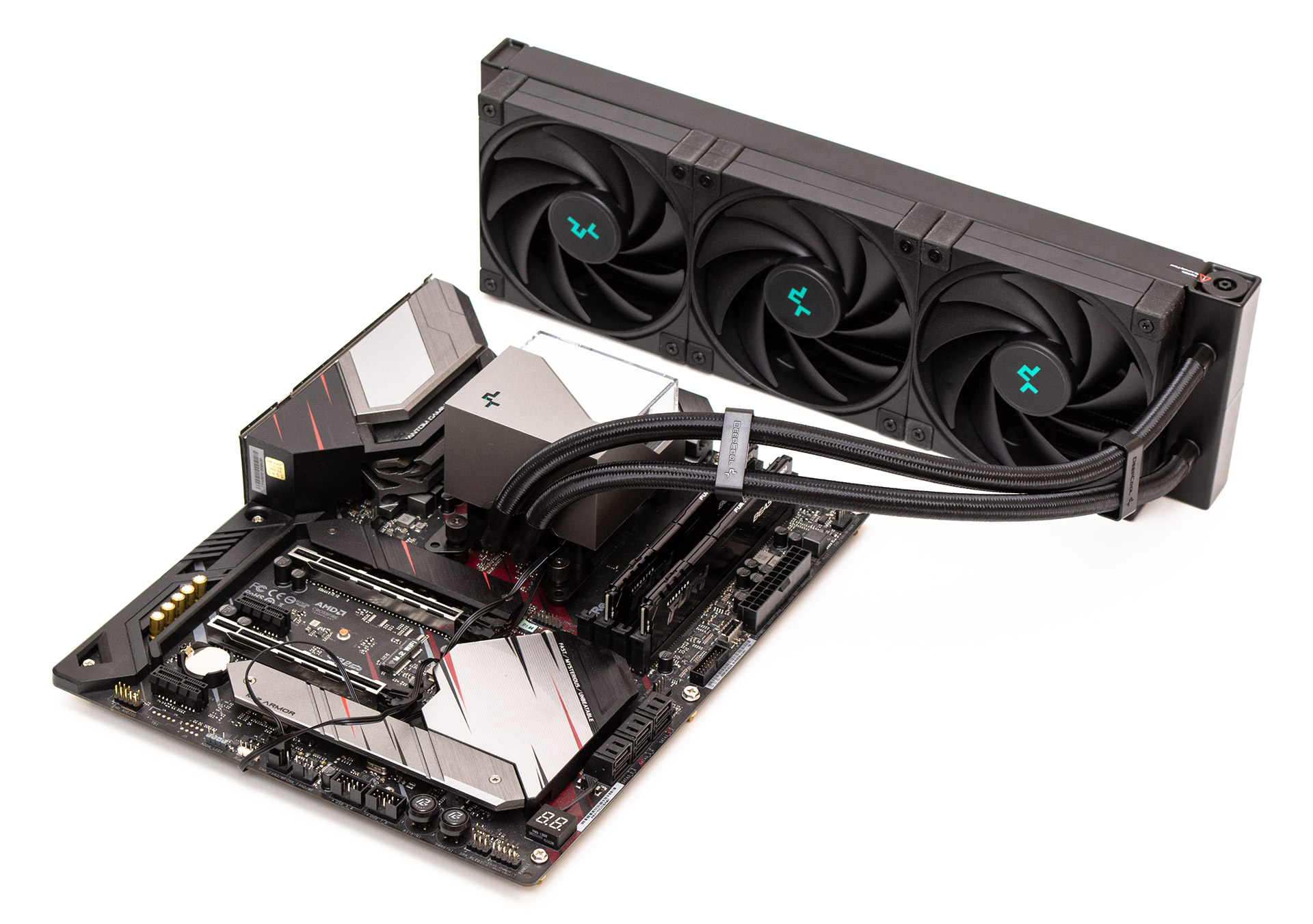

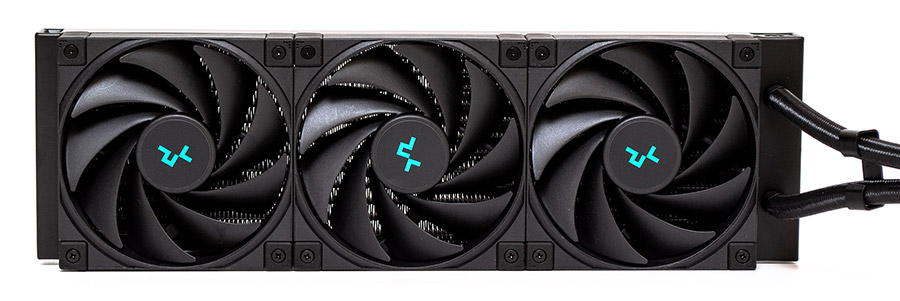

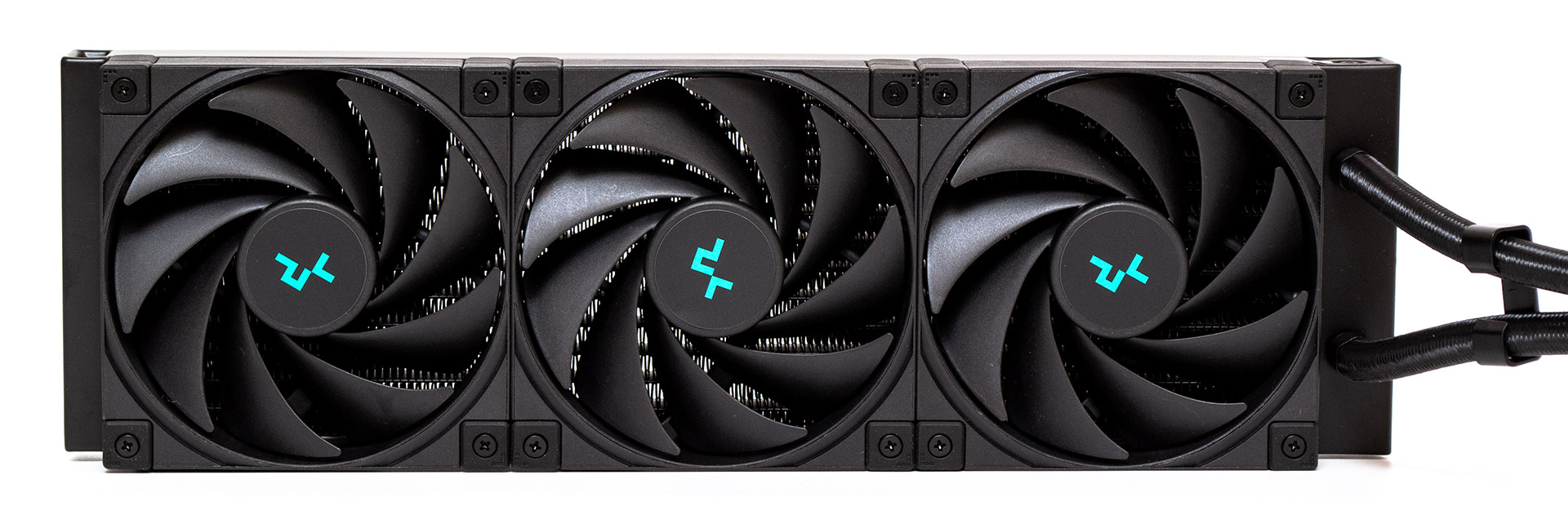

Так виглядають вентилятори, закріплені на радіаторі.

DeepCool LT720

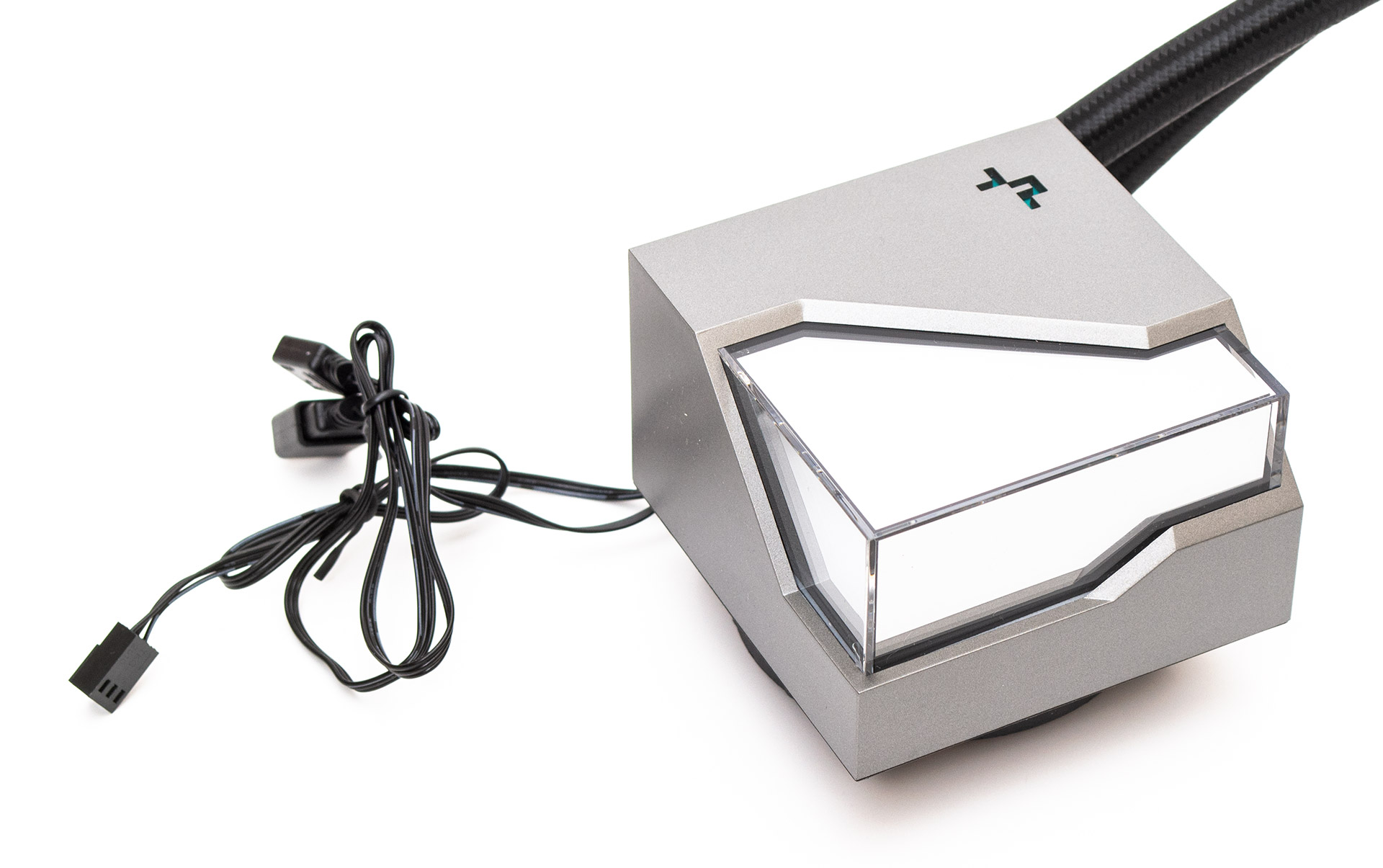

Водяний блок це сама помітна та оригінальна частина даної системи. В пластиковій декоративній накладці є фігурний виріз, куди ніби вставлений дзеркальний куб. А в дальньому куті розташований логотип. Забігаючи наперед відмітимо, що обидва ці елементи підсвічуються. Розміри накладки становлять 80х80 мм, а повні габарити водоблоку дорівнюють 94х80х68 мм.

DeepCool LT720

Всередині знаходиться помпа четвертого покоління від DeepCool з трифазовим двигуном. Її постійна швидкість складає 3150 об/хв при рівні шуму в 42 дБ (А). Паразитних фонових призвуків при цьому не чутно, звук сприймається як рівномірне тихе дзижчання.

DeepCool LT720

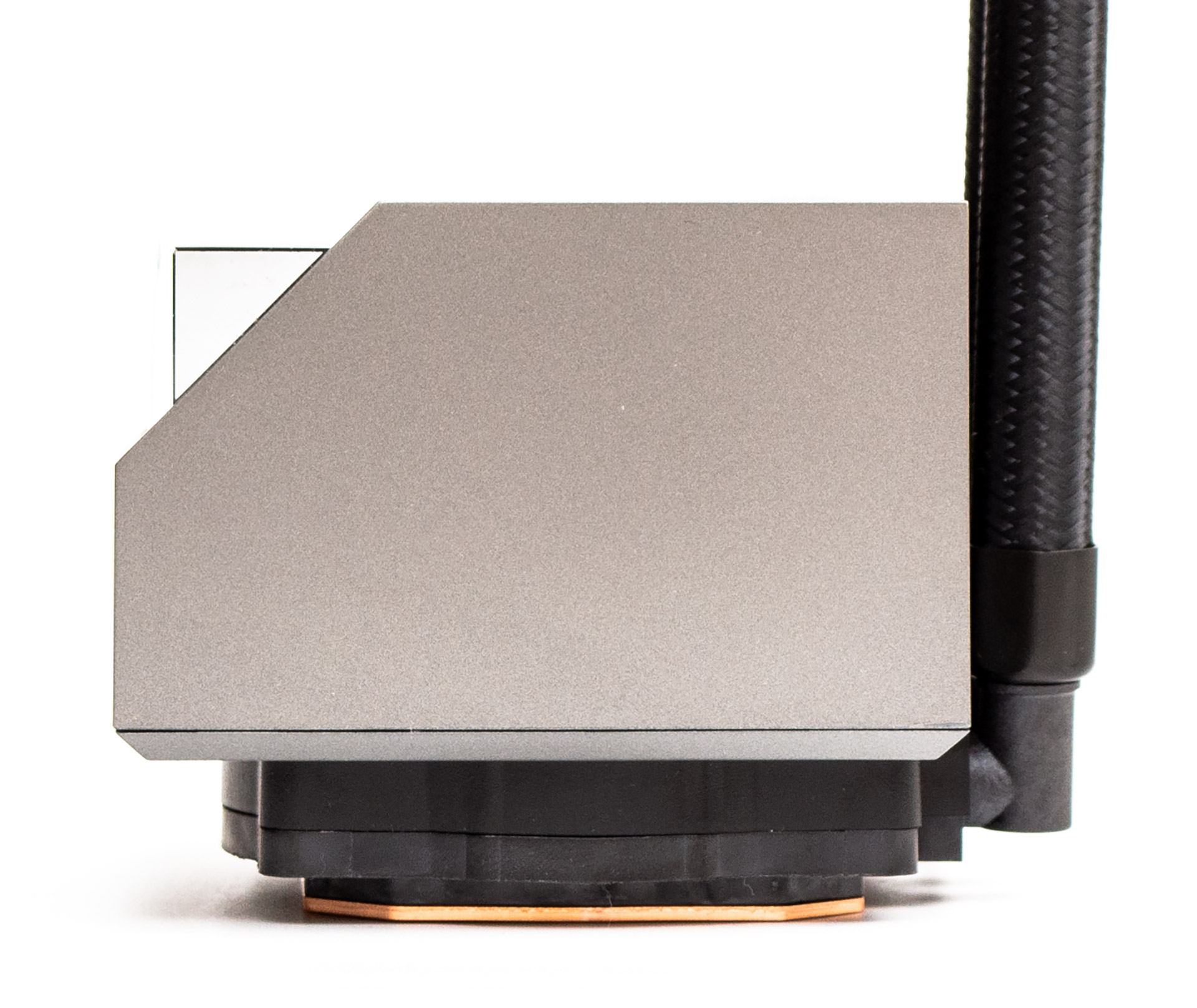

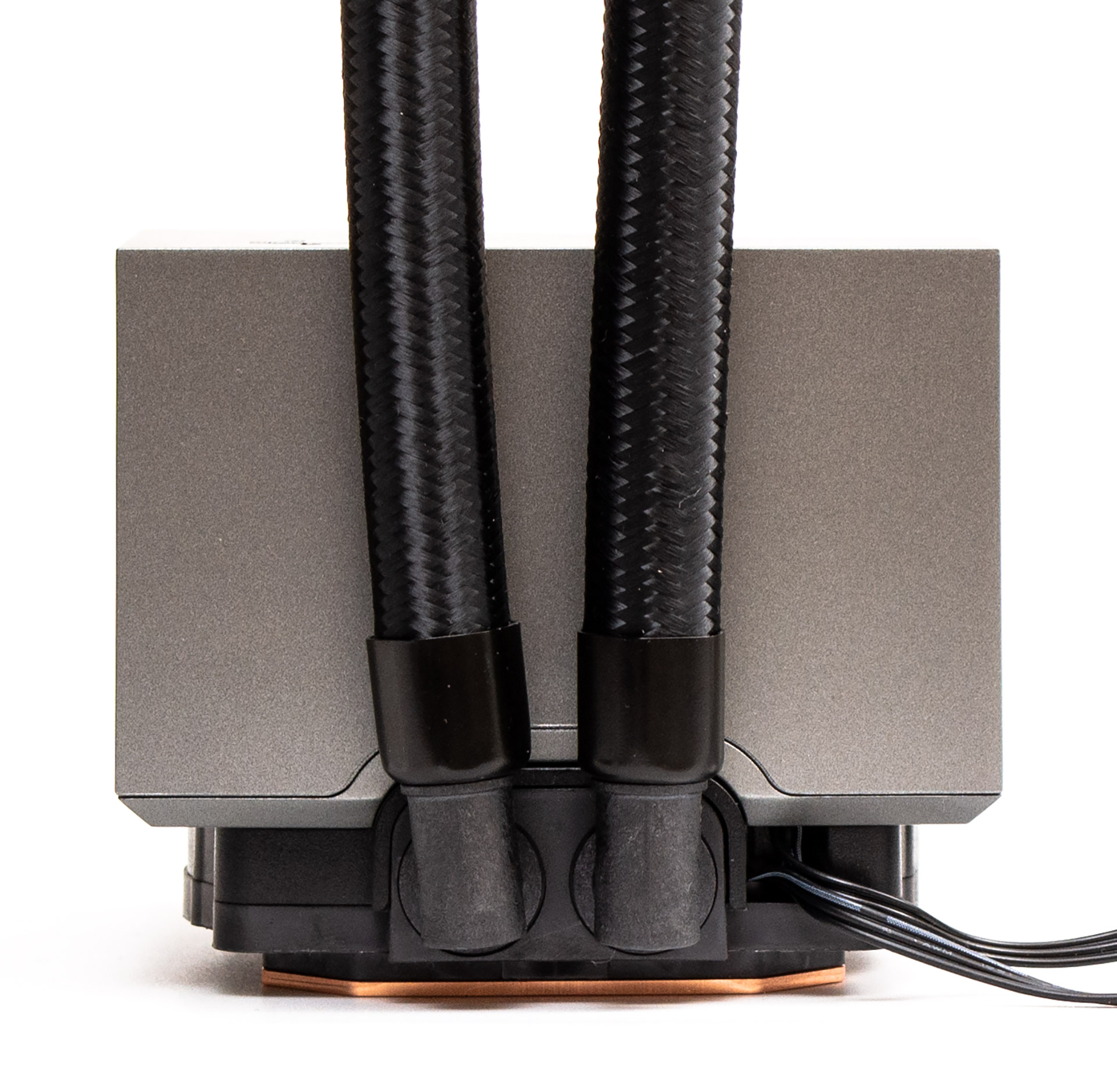

Шланги приєднуються до водяного блоку кутовими фітингами, які можуть повертатися в межах приблизно 45 градусів в кожну сторону. Два кабелі для живлення помпи та підсвітки виведені позаду знизу.

DeepCool LT720

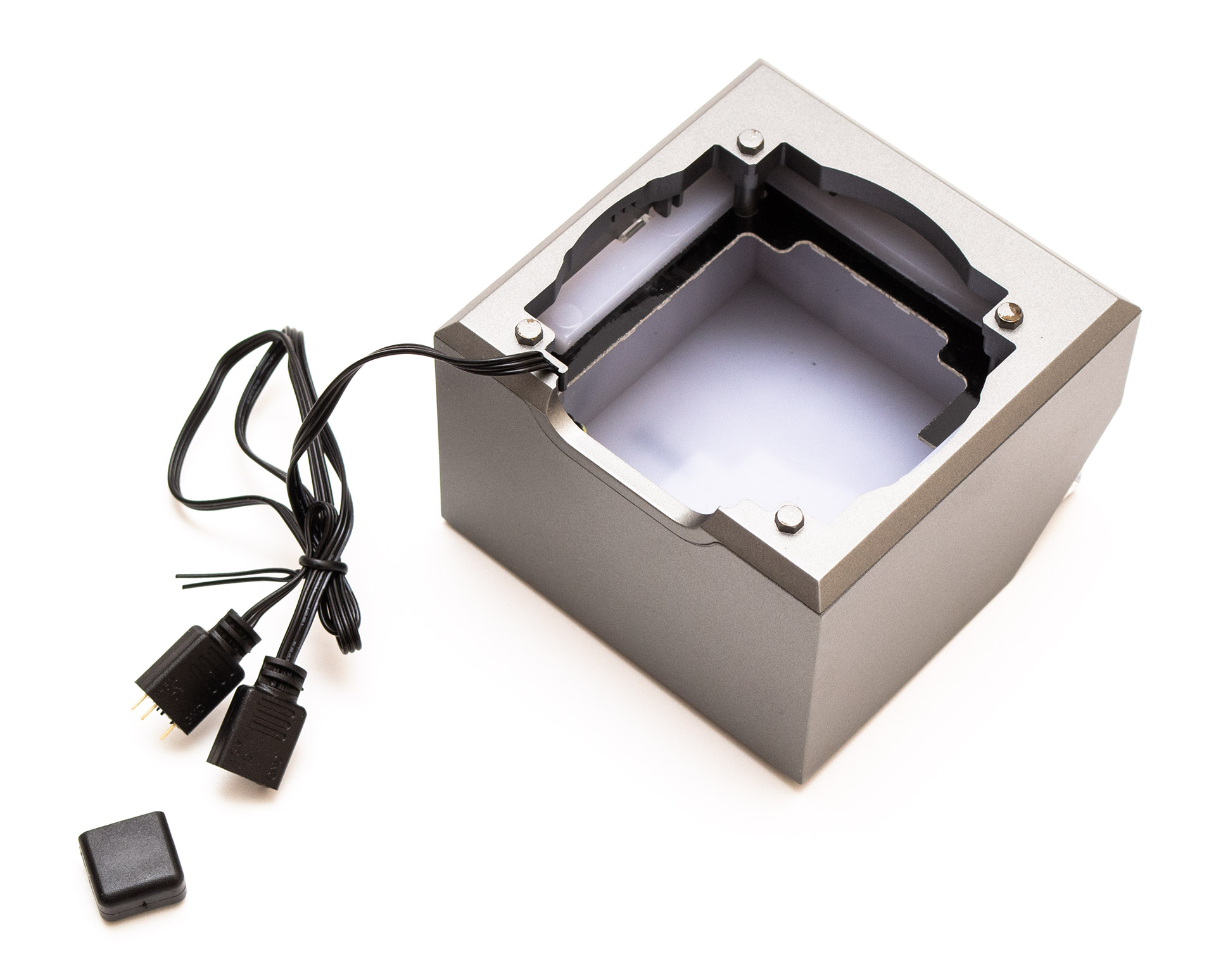

Елемент підсвітки легко знімається, оскільки тримається на помпі внаслідок чотирьох магнітів. Дуже зручно, хоча орієнтація відносно помпи все одно не змінюється на жаль. Зате їм можна милуватися окремо. І ця накладка трохи зменшує рівень вихідного шуму від двигуна помпи. Кабель живлення ARGB підсвітки має довжину в 400 мм до роз’єму +5VDG «мама» та ще 50 мм до паралельного роз’єму +5VDG «тато» із захисним ковпачком.

DeepCool LT720

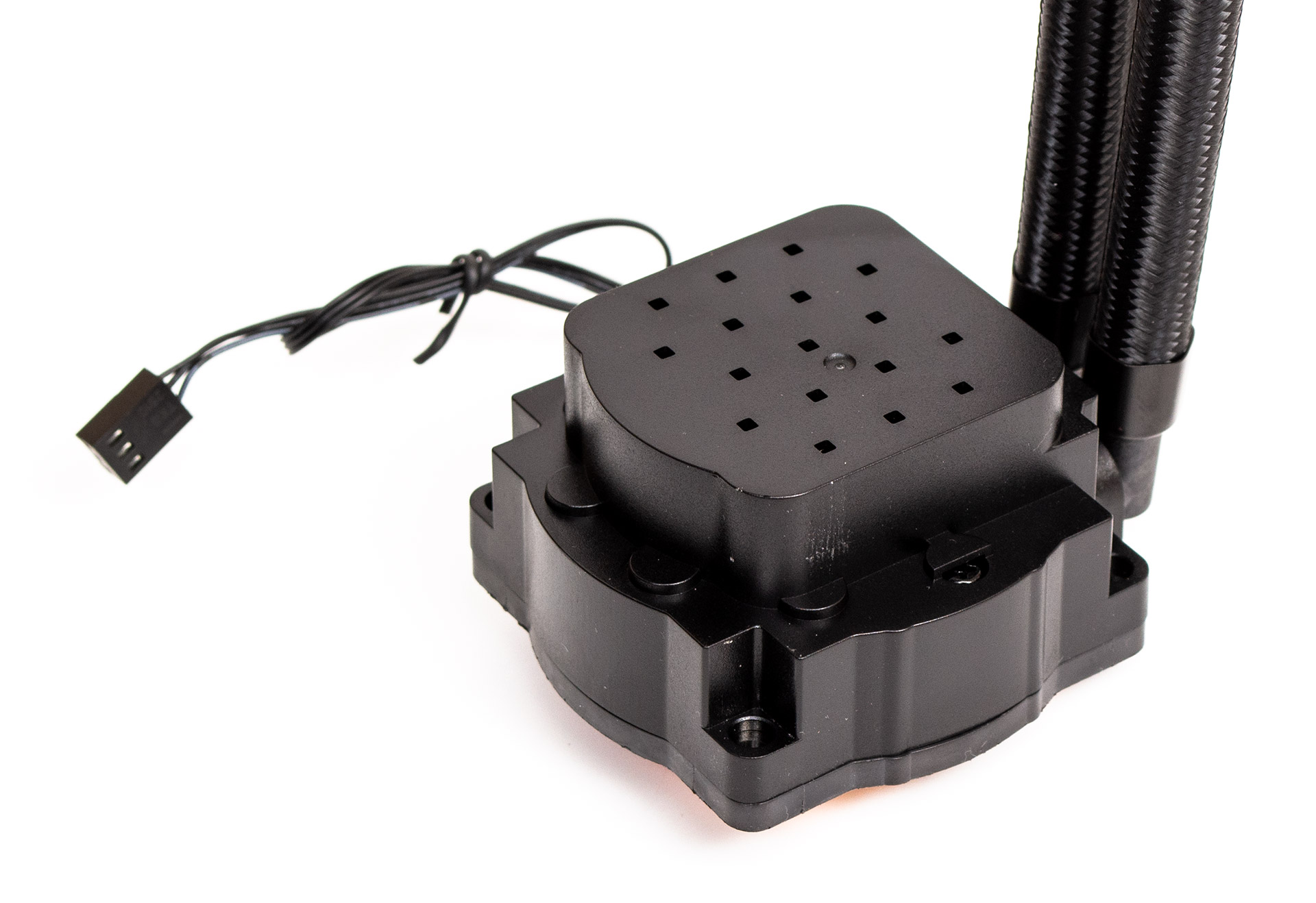

Під накладкою знаходиться власне сам корпус помпи, висотою усього в 45 мм. Довжина кабелю живлення помпи на чотири контакти складає 260 мм.

DeepCool LT720

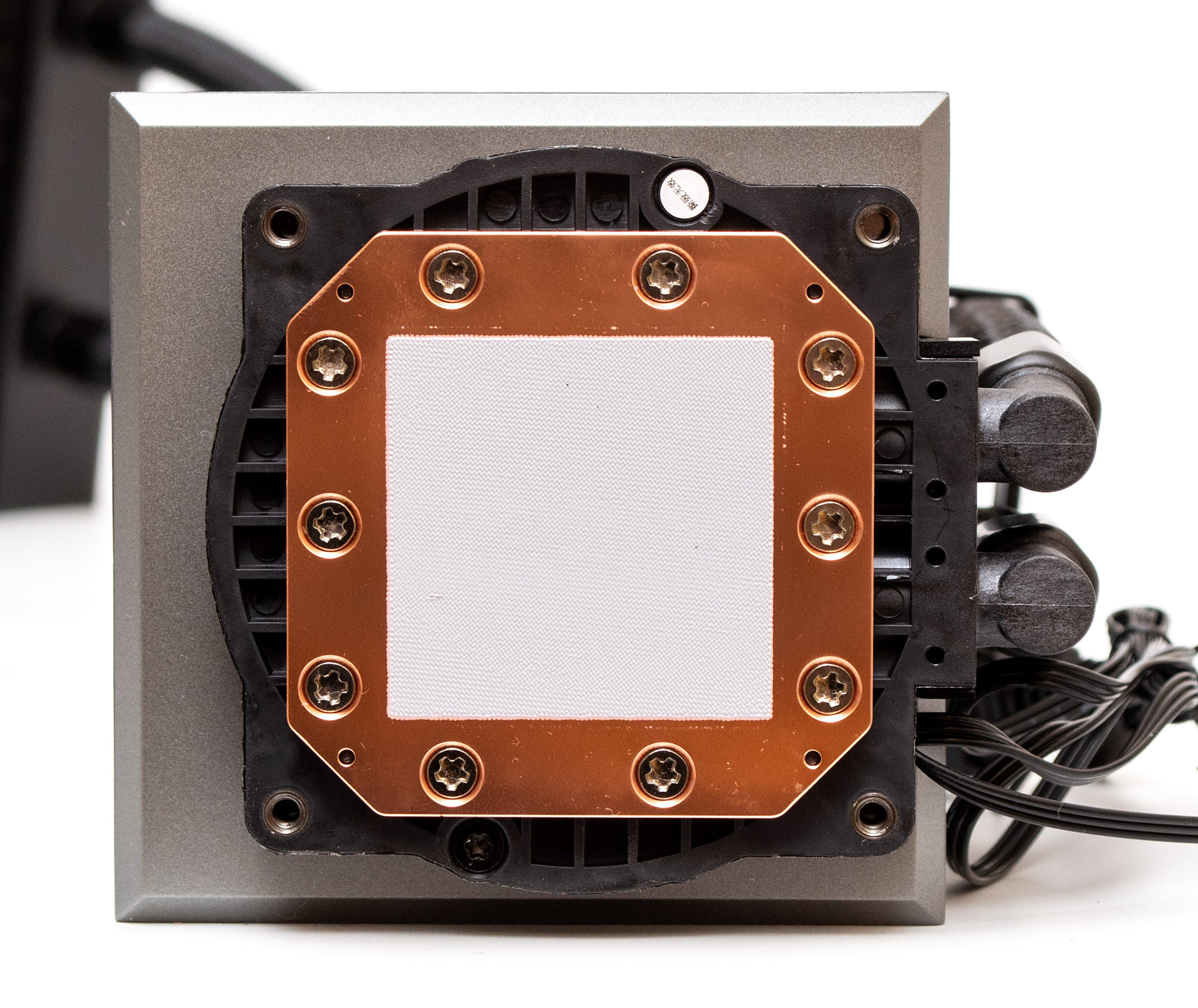

Підошва водяного блоку мідна, має форму зрізаного по кутах квадрата розміром 54х54 мм. Зафіксована десятьма гвинтами у вигляді п’ятикутної зірки. Ефективна площа контакту в 38х38 мм вкрита шаром нанесеного з фабрики термоінтерфейсу.

DeepCool LT720

Після видалення термопасти можна побачити, що шліфування виконане півколами у напрямку шлангів.

DeepCool LT720

Перейдемо до встановлення системи рідинного охолодження та тестування її ефективності під тепловим навантаженням.

Встановлення

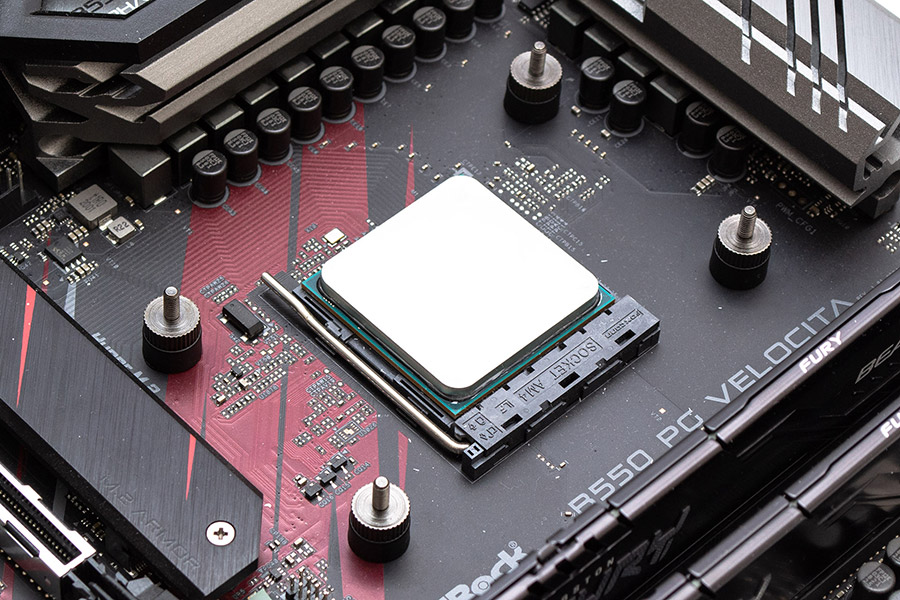

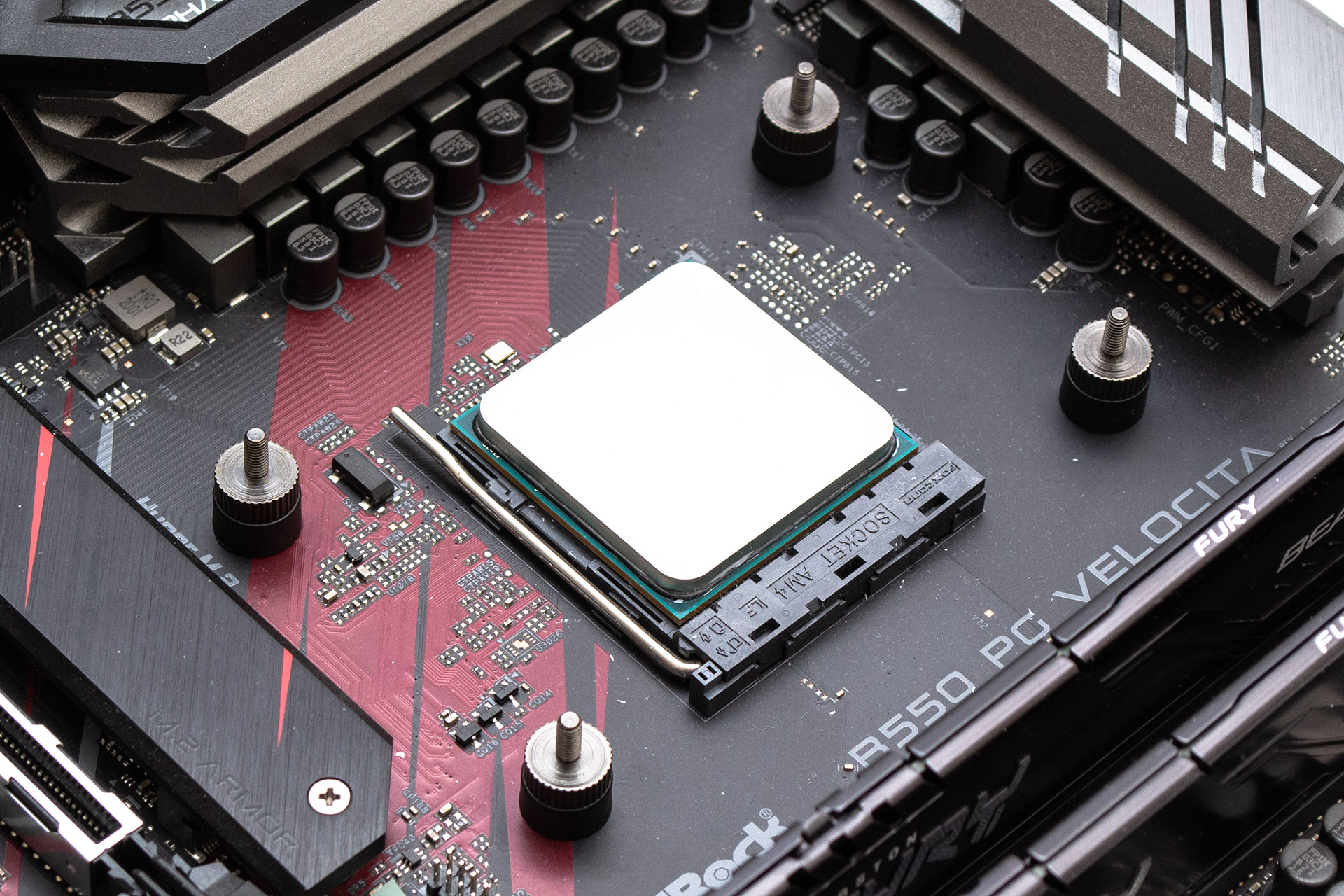

Процес монтажу DeepCool LT720 ми розглянемо на прикладі сокета AMD AM4. Дане СРО сумісне з усіма актуальними процесорними роз’ємами від Intel та AMD. Спочатку потрібно зняти стандартні пластикові кріплення кулера з материнської плати, викрутивши по два гвинти з кожного. Потім в отвори підсилювальної пластини вкручуються металево-пластикові підпори.

DeepCool LT720

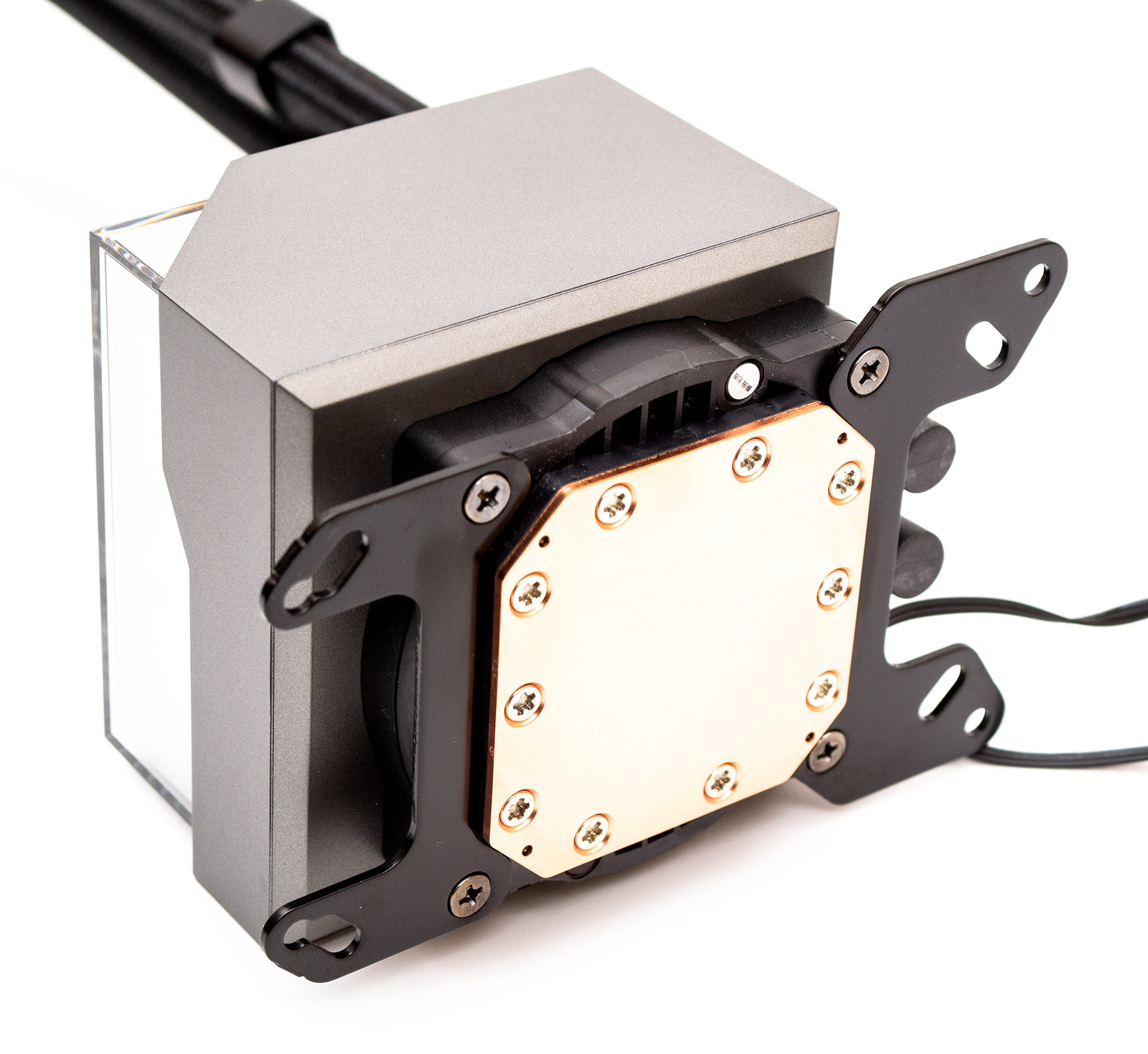

Далі до помпи потрібно прикрутити відповідні до роз’єму процесора лапи кріплення. Зважайте на їх правильну орієнтацію відносно шлангів, та по горизонталі. Гвинти повинні повністю сховатися у відповідних заглибленнях. Ті самі магніти, що тримають кожух підсвітки, утримують і лапи кріплення, поки користувач прикручує їх чотирма гвинтами. Дуже зручне рішення.

DeepCool LT720

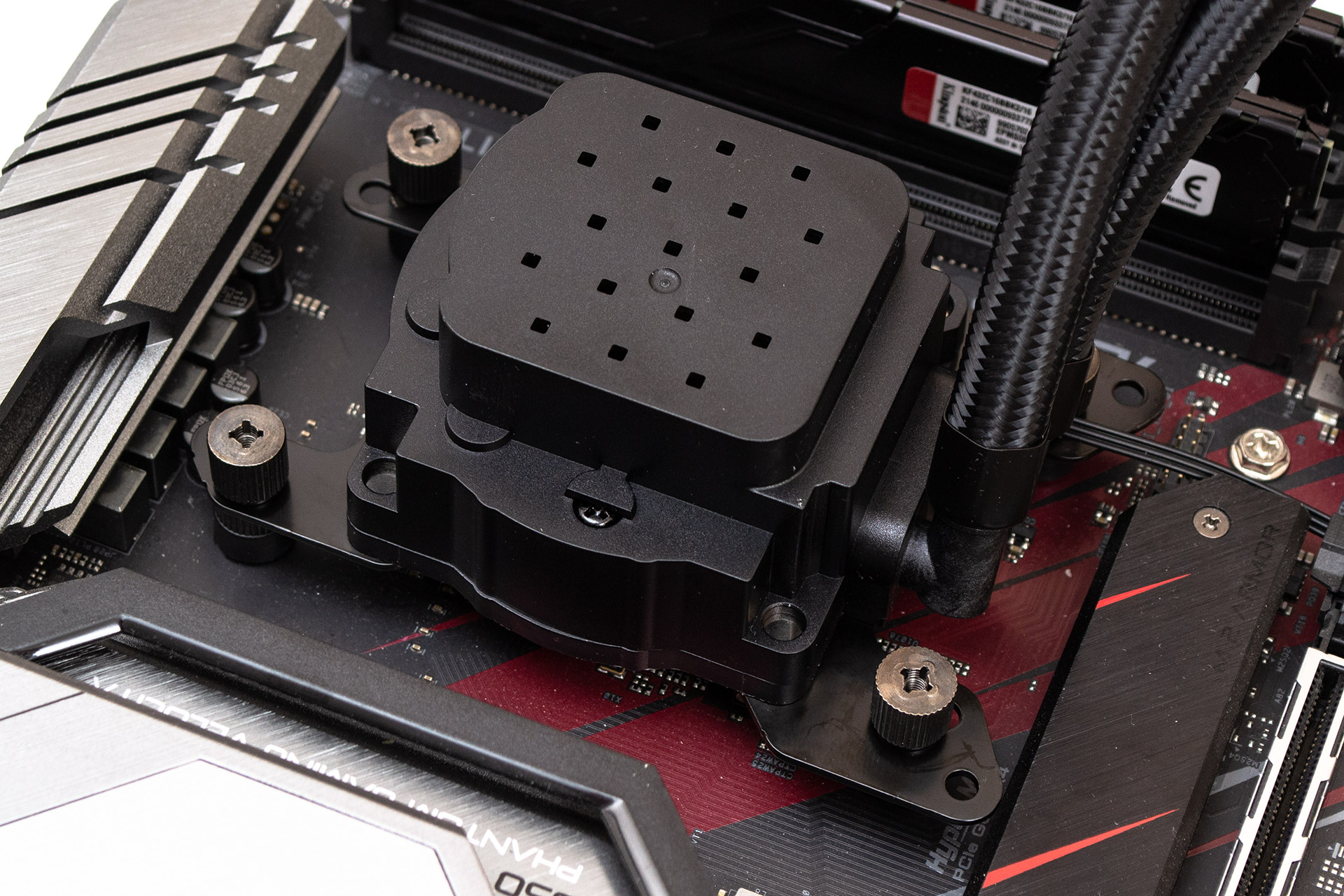

Знімаємо накладку з підсвіткою з помпи та ставимо її на місце. Прикручуємо чотирма гайками, затягуючи їх діагонально по черзі, декілька обертів за раз, щоб уникнути перекосу. Схоже, що єдина можлива правильна орієнтація помпи в цьому випадку — шлангами донизу.

DeepCool LT720

Лишається поставити магнітну накладку на помпу та під'єднати всі необхідні кабелі від помпи, підсвітки та вентиляторів у відповідні роз’єми.

DeepCool LT720

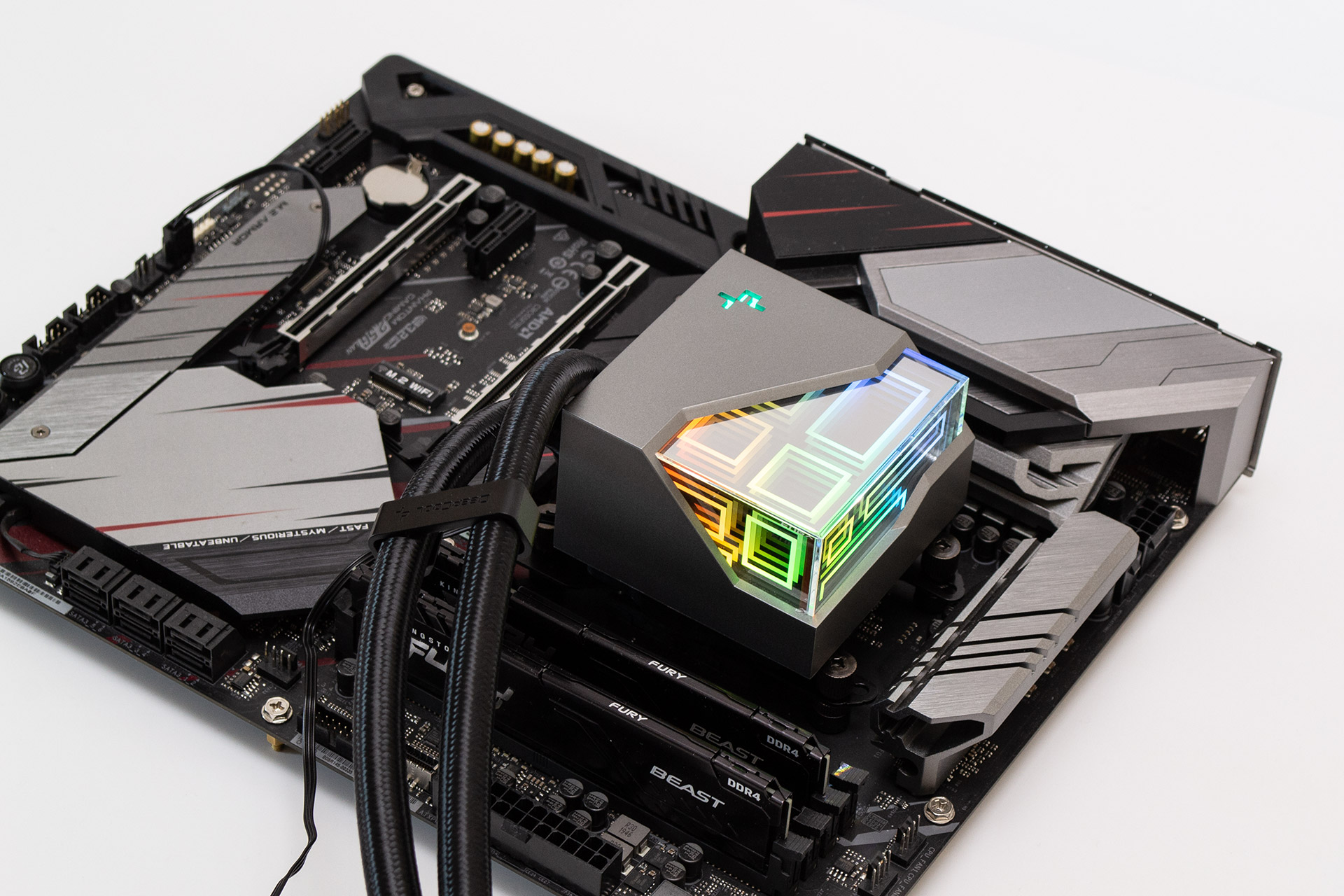

Підсвітка водоблоку виглядає гарно та оригінально. Логотип постійно світиться зеленим кольором, а прямокутні об’ємні фігури можуть змінювати колір під керуванням материнської плати.

DeepCool LT720

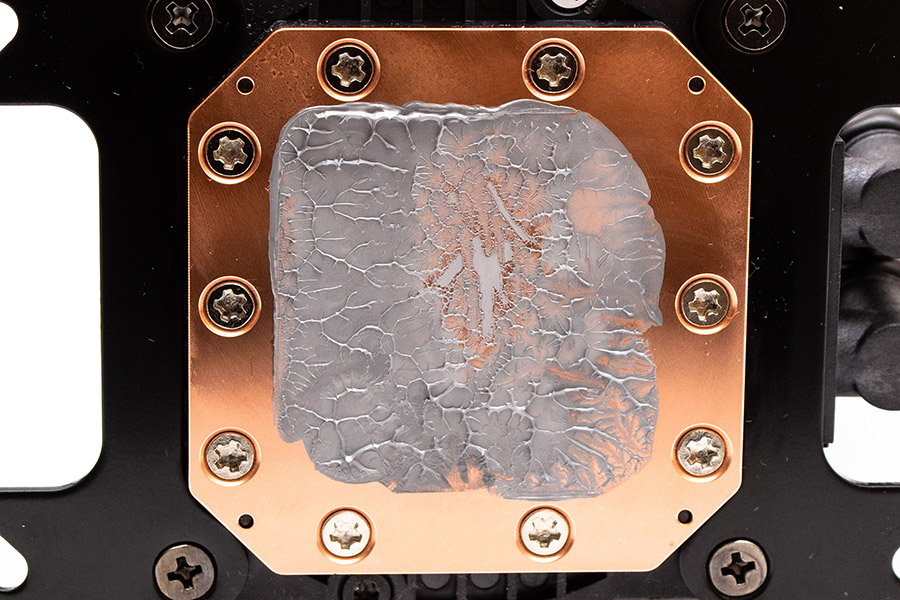

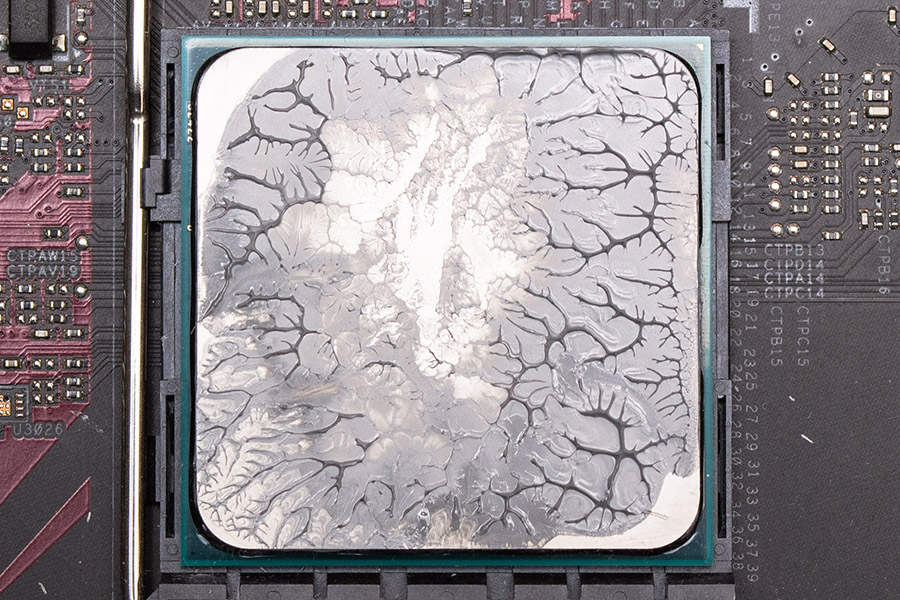

Притискання важко назвати сильним. Оскільки для знімання водоблоку, його довелось розгойдувати по вертикальній осі, можна стверджувати, що повний контакт досягається лише у центральній частині відбитка. Напевне там підошва має виступ. По боках контакт забезпечується лише шаром термоінтерфейсу, а два кути взагалі не торкаються поверхні процесора.

DeepCool LT720DeepCool LT720

Тестовий стенд

Для випробування ефективності системи рідинного охолодження DeepCool LT720 було використано стенд на базі платформи AMD AM4 в такій конфігурації:

  • процесор: AMD Ryzen 9 3900X (3,8@4,1 ГГц, 1,296 В);
  • материнська плата: ASRock B550 PG Velocita (AMD B550);
  • відеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
  • пам'ять: Kingston Fury Beast KF432C16BBK2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
  • SSD накопичувач: ADATA S511 120GB (120 ГБ, SATA 6Gb/s);
  • блок живлення: be quiet! Dark Power 12 850W (850 Вт);
  • контролер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Випробування системи охолодження проводилося на відкритому стенді в горизонтальній орієнтації материнської плати при постійній температурі 24 градуси Цельсія у приміщенні. Для прогріву центрального процесора застосовувався стрес-тест CPUID powerMAX версії 1.00.1 з інструкціями AVX впродовж 10 хвилин. Мінімальна температура вимірювалась через десять хвилин простою системи без навантаження. На графіку відображено максимальне значення температури поміж усіх ядер. Для моніторингу температури процесора використано програму HWMonitor версії 1.45.0.

Для вимірювання рівня гучності використано шумомір Benetech GM1357. Всі заміри здійснено в тихому приміщенні без зайвих джерел шуму. Шумомір був розташований на відстані в 10 мм від передньої частини підшипника системи охолодження, повернутої на користувача та встановленої на материнську плату. Рівень фонового шуму складав 30 дБ (А). Швидкість помпи була зафіксована на максимумі та коливалась в межах від 3100 до 3200 об/хв.

Ефективність системи охолодження DeepCool LT720 порівнювалась з двосекційним повітряним охолоджувачем Noctua NH-D15S з одним стоковим вентилятором та з другим додатковим пропелером Noctua NF-A15 PWM, максимальна швидкість якого становить 1200 об/хв.

Результати випробувань

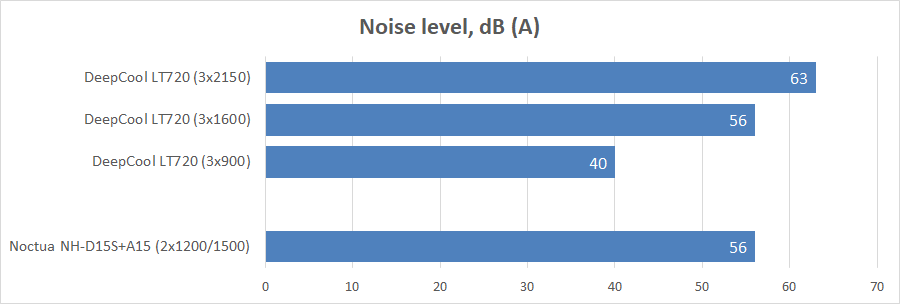

Системи охолодження порівнювались між собою по співвідношенню загальної ефективності до рівня шуму. Для DeepCool LT720 з трьома вентиляторами на максимальних 2150 обертах на хвилину рівень шуму склав 63 дБ (А). Noctua NH-D15S з двома вентиляторами на максимумі має рівень шуму в 56 дБ (А). Система рідинного охолодження при тому ж рівні шуму має швидкість вентиляторів в 1600 об/хв. На умовно безшумному рівні у 40 дБ (А) система DeepCool LT720 працює на швидкості 900 об/хв. При тому ж рівні шуму Noctua NH-D15S з двома пропелерами на 750 та 900 об/хв відповідно не змогла пройти тест в наслідок перегріву процесора, тому цей результат не відображений у графіку.

DeepCool LT720

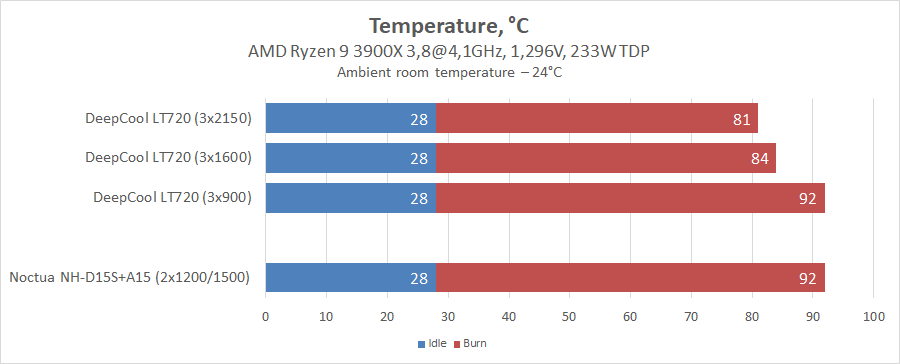

Поглянемо на графіки температур для кожного рівня шуму.

DeepCool LT720

Тепловий пакет процесора AMD Ryzen 9 3900X на частоті в 4,1 ГГц при напрузі 1,296 В складає в середньому 233 Вт у повному постійному навантаженні. При кімнатній температурі у 24 градуси таке TDP виявляється близьким до граничного для можливостей одного з найкращих повітряних кулерів Noctua NH-D15S з двома вентиляторами. На повній швидкості він спроможний утримувати температуру лише в межах 92 градусів. При такому ж рівні шуму перевага у різниці температури на користь DeepCool LT720 складає 8 градусів. Якщо розігнати систему рідинного охолодження до максимальної швидкості пропелерів, стане доволі гучно, але виграш складе 11 градусів відносно повітряного кулера. Якщо навпаки, сповільнити вентилятори на СРО до умовно тихого режиму, то отримаємо ті самі 92 градуси, що й у Noctua NH-D15S на максимальних обертах.

Як бачимо, рідинне охолодження DeepCool LT720 цілком вправляється з досить гарячим процесором, який вичерпує можливості найкращих систем повітряного охолодження. При цьому у користувача лишається вибір між тихим режимом роботи кулера або певним запасом потужності охолодження для подальшого розгону процесора з підвищенням його частоти та напруги.

Висновки

В попередніх оглядах ми неодноразово відмічали успіхи компанії DeepCool в індустрії корпусів для ПК та повітряних кулерів. Тепер маємо змогу переконатися у тому, що й рідинне охолодження в асортименті бренду вийшло на новий рівень якості та ефективності. П’ять років тому СРО у їх виконанні на 2-4 градуси обходили австрійську супер-башту з одним вентилятором, створюючи при цьому чимало шуму та маючи специфічний дизайн. Новий же DeepCool LT720 збільшує цю перевагу вдвічі, змагаючись з тим самим повітряним охолодженням, але вже оснащеним двома вентиляторами. При цьому система спроможна працювати тихо та має естетично гарний зовнішній вигляд. Чим не еволюція технології в усій її красі?

До явних переваг DeepCool LT720 відноситься висока ефективність охолодження, сумісність з усіма актуальними процесорними роз’ємами, достатньо тиха помпа, якісні вентилятори, простота та зрозумілість процесу монтажу. А ще — наявність клапана для регулювання тиску і, потенційно, для додавання чи заміни охолоджувальної рідини. І це один з небагатьох кулерів, на якому підсвітка виглядає органічно і місцями навіть гарно. Більше того, елемент підсвітки можна легко зняти та милуватися ним окремо.

Недоліків у DeepCool LT720 виявлено не було. Хіба що, не усі мають корпус, спроможний вмістити систему такого розміру. Тому можу порадити компанії створити 280-мм версію цього охолоджувача. Зазвичай такі системи мають ту саму ефективність, що й 360-мм моделі, проте сумісні з ширшим діапазоном шасі.
