Обзор и тестирование неттопа Zotac ZBOX IQ01 Plus

В последнее время рынок классических десктопов отступает под натиском мобильных устройств, таких как планшетные ПК, смартфоны и тонкие энергоэффективные ноутбуки. Эти персональные «помощники» чрезвычайно удобны для работы в сети Интернет, общения в социальных сетях, а также использования многочисленных «облачных» сервисов. Но есть ниша, в которой применение мобильных «гаджетов» нецелесообразно. Речь идет о центрах мультимедийных развлечений, которые способны разом заменить DVD-проигрыватели, музыкальные центры и даже игровые приставки. Для таких устройств важны компактность, низкие уровни шума и потребляемой электроэнергии, а также привлекательный внешний вид, способный вписаться в интерьер современного жилья. Наилучшим образом на эту роль подходят так называемые неттопы — миниатюрные системные блоки в формате Mini-ITX. Производители предлагают массу разнообразных компонентов для самостоятельной сборки, а также множество готовых системы, среди которых можно подобрать конфигурацию, оптимальную по соотношению стоимости, производительности и возможностей расширения. Не так давно в нашу тестовую лабораторию попал неттоп ZBOX IQ01 Plus производства Zotac.

Zotac ZBOX IQ01 Plus

На фоне конкурентов этот миниатюрный системный блок Zotac отличается мощной «начинкой» и стильным внешним видом. Позже вы узнаете о комплекте поставки, внутреннем устройстве, а также результатах измерения быстродействия новинки, а пока, предлагаю ознакомиться с техническими характеристиками устройства:

Модель Zotac ZBOX IQ01 Plus
Процессор Intel Core i7-4770T 2,5 ГГц (4 ядра, 8 потоков, до 3,7 ГГц в режиме Turbo Boost)
Материнская плата Zotac (LGA1150, Intel H87 Express, Mini-ITX)
Оперативная память SK Hynix HMT351S6EFR8C-PB (SO-DIMM, 1x4 ГБ, DDR3-1600, CL11)
Видеокарта Intel HD Graphics 4600
Дисковая подсистема HDD WD AV-25 WD5000BUCT (500GB, 5400об/мин, SATA 3 Гбит/с)
Оптический привод
Порты ввода/вывода 1 x DVI-I, 2x HDMI 1.4a, 4х USB 3.0, 2х RJ-45, два аналоговых звуковых выхода, оптический выход S/PDIF
Звуковая подсистема Realtek ALC892
Коммуникации 2х Realtek RTL8111E (Gigabit Ethernet), 1х Intel Wireless-AC 3160 (IEEE 802.11ac, a/b/g, n + Bluetooth 4.0)
Блок питания Delta Electronics ADP-90MD (90 Вт, внешний)
Размеры, мм 188 x 188 x 51
Предустановленная ОС
Дополнительные возможности ИК-приемник, картридер SD/SDHC/SDXC/MMC, крепление VESA

Замечу, что в ассортименте Zotac имеется модель ZBOX IQ01, которая не комплектуется жестким диском и модулями оперативной памяти, так что пользователям придется самостоятельно позаботиться о выборе и приобретении этих компонентов.


Комплект поставки

Устройство поставляется в крупной картонной коробке, размеры которой напоминают об упаковке старших графических акселераторов. Её дизайн выдержан в единой для всех продуктов Zotac цветовой гамме, на лицевой поверхности показан внешний вид устройства, представлены варианты размещения, перечислены некоторые из возможностей расширения, а также указаны параметры предустановленного винчестера и оперативной памяти. Логотип 4K Ultra HD говорит о поддержке ZBOX IQ01 Plus видео сверхвысокого разрешения, а значок Windows 8 Compatible — о полном соответствии аппаратного обеспечения требованиям новейшей ОС от Microsoft.

Zotac ZBOX IQ01 Plus

С обратной стороны можно получить представление о разъемах и портах расширения новинки, а также узнать о рекомендации производителя об использовании неттопа.

Zotac ZBOX IQ01 Plus

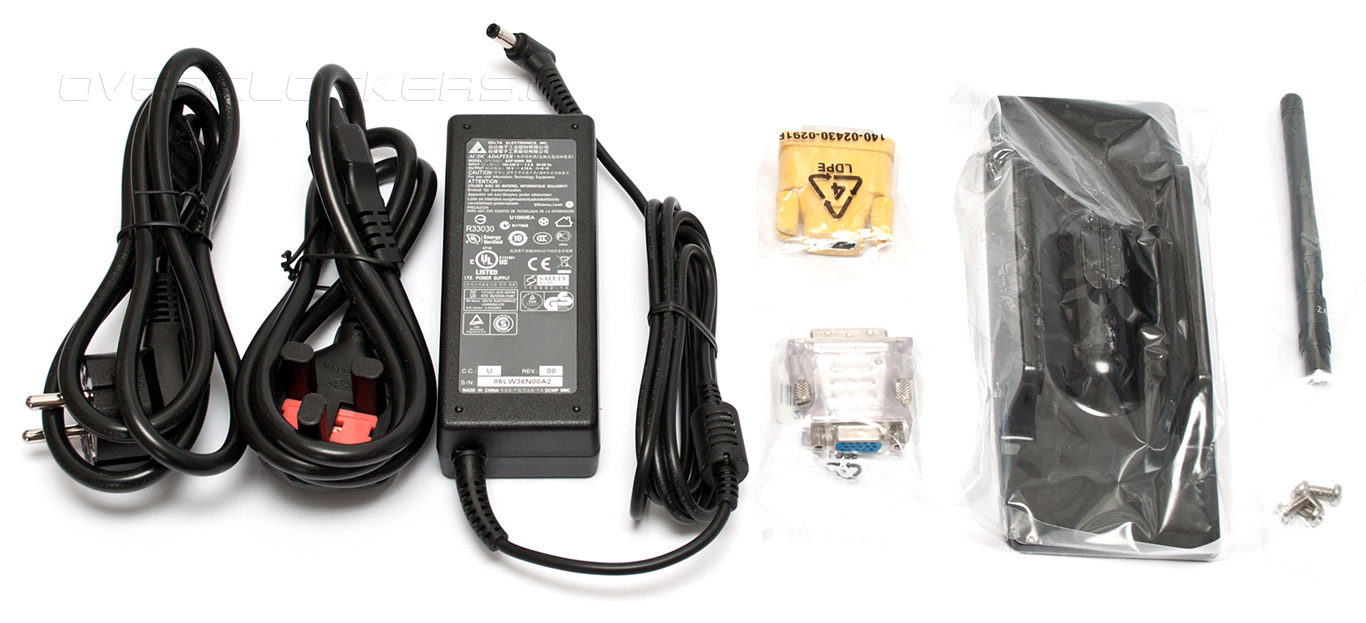

Комплект поставки Zotac ZBOX IQ01 Plus состоит из:
  • сетевого кабеля с вилкой типа CEE 7/7 (Евро);
  • сетевого кабеля с вилкой типа NEMA 6-15;
  • сетевого адаптера;
  • переходника DVI-to-D-Sub;
  • переходника DVI-to-HDMI;
  • подставки для вертикальной установки неттопа;
  • антенны Wi-Fi;
  • комплекта болтов М4 для монтажа крепления VESA.
Zotac ZBOX IQ01 Plus

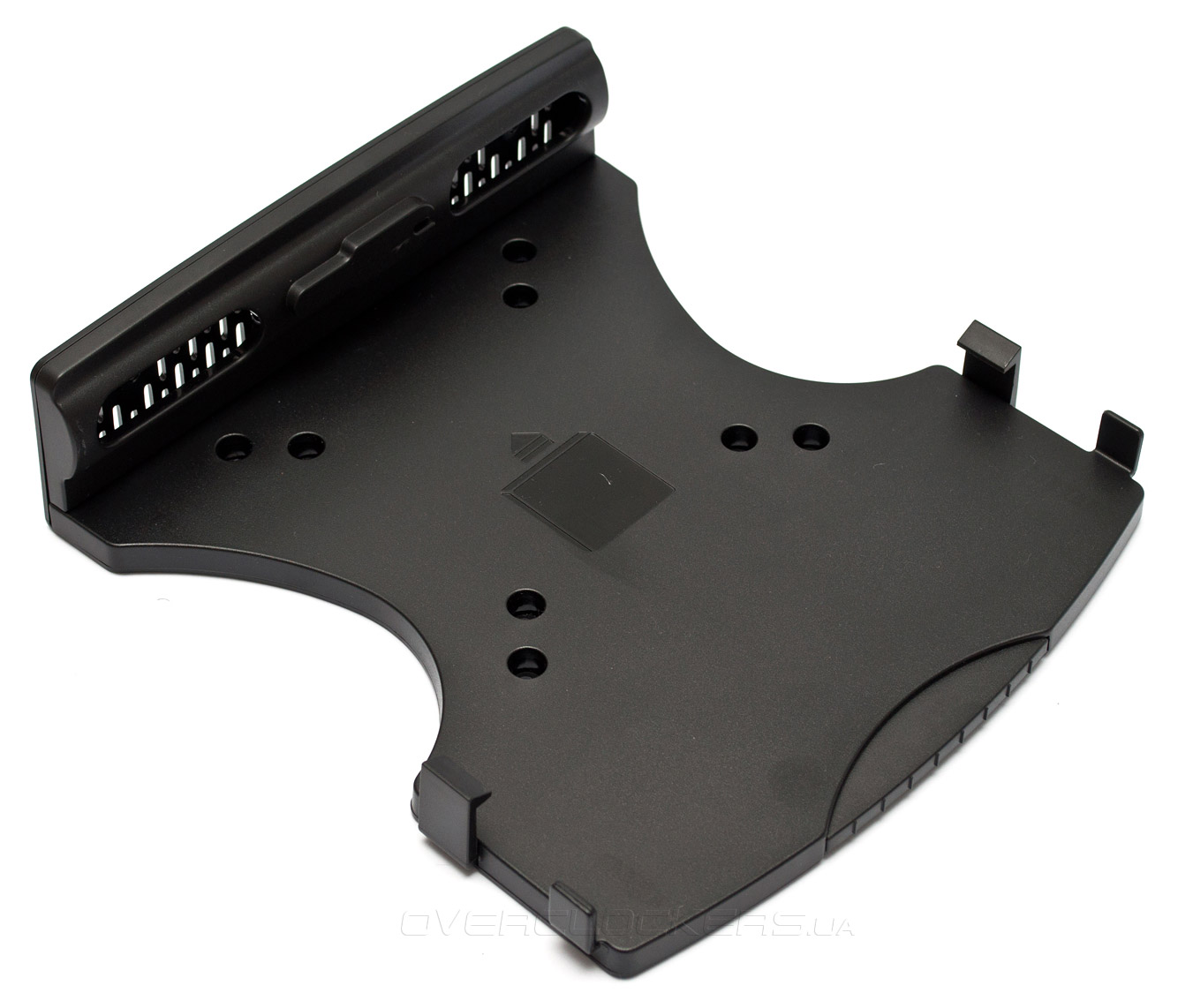

В набор аксессуаров также входит адаптер для установки системного блока с обратной стороны монитора, если последний совместим со стандартом VESA.

Zotac ZBOX IQ01 Plus

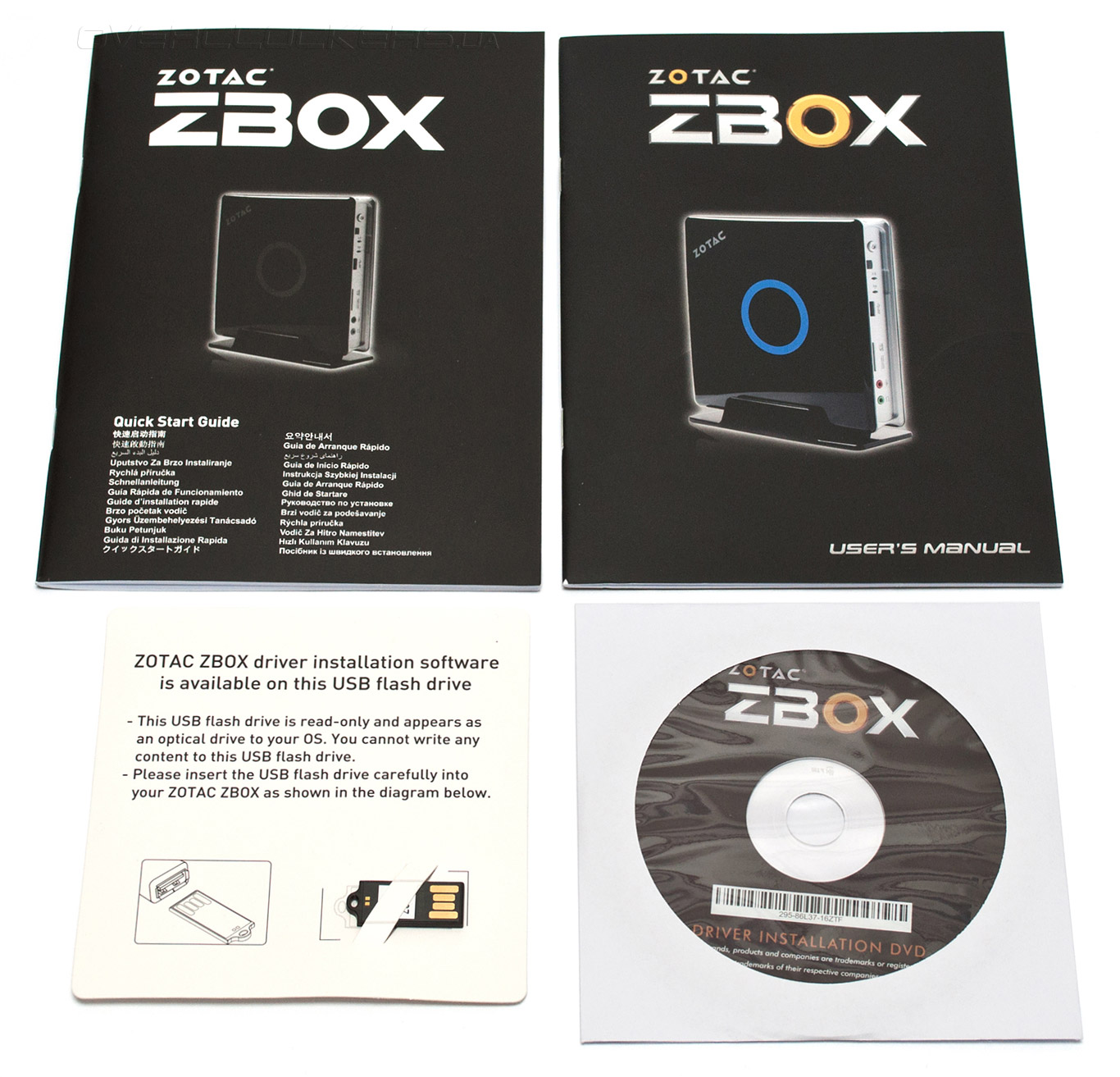

Помимо перечисленного выше, в коробке с неттопом нашлись:
  • руководство пользователя;
  • инструкция по быстрому старту;
  • накопитель USB с драйверами и ПО;
  • DVD-диск с программным обеспечением.
Zotac ZBOX IQ01 Plus

Наличие «флешки» с драйверами жизненно необходимо, поскольку новинка лишена оптического привода. При подключении USB накопитель определяется как виртуальный CD-ROM, так что перезаписать его содержимое не удастся. Обращаю ваше внимание, что неттоп не комплектуется операционной системой, поэтому, у покупателей есть выбор: приобрести коробочную версию MS Windows, либо установить один из дистрибутивов Linux, например, Ubuntu, которые имеют дружественный интерфейс, просты в использовании и не требуют специальных знаний.


Особенности конструкции

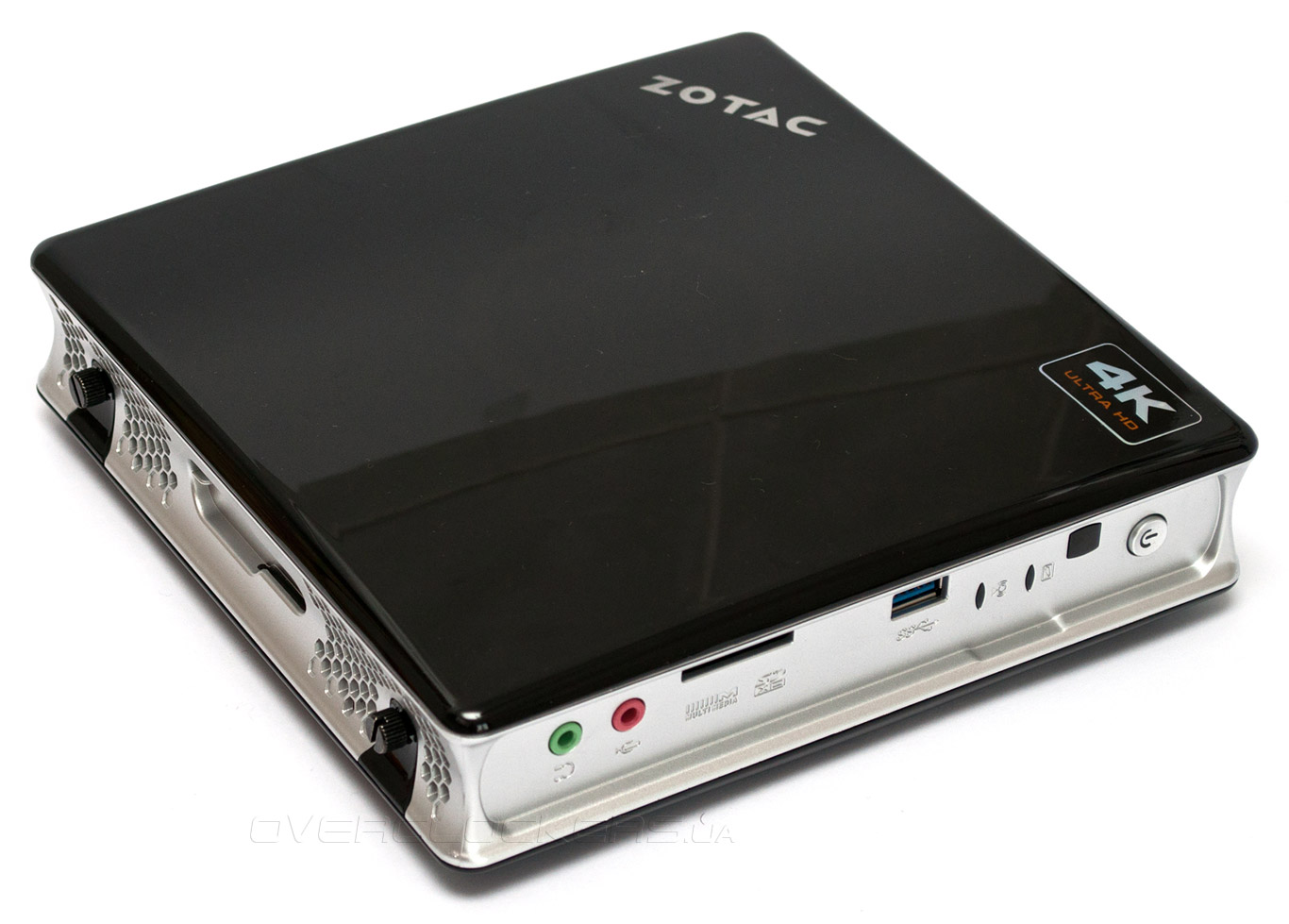

Неттоп Zotac ZBOX IQ01 Plus выполнен в формате Mini-ITX, его размеры больше, чем у «литровых» Gigabyte Brix или Intel NUC, но его нельзя назвать громоздким. Верхняя крышка выполнена из черного глянцевого пластика, который смотрится элегантно, но с радостью собирает пыль и отпечатки пальцев. Во время работы в центре крышки подсвечивается логотип в виде кольца голубого цвета. Подсветка достаточно ярка, но ее можно отключить в меню настройки.

Zotac ZBOX IQ01 Plus

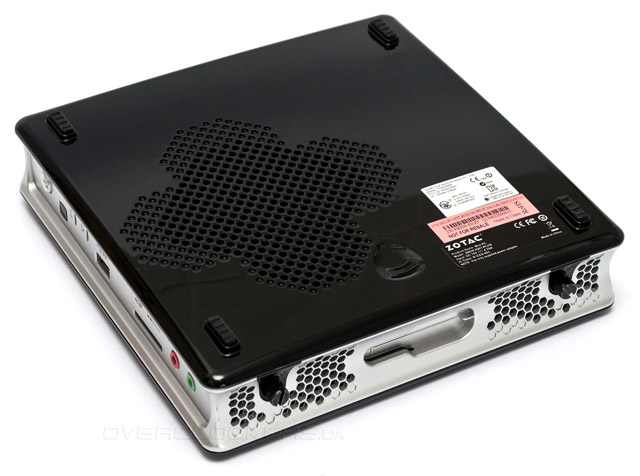

На нижней поверхности расположены четыре резиновые ножки и множество вентиляционных отверстий, подводящих свежий воздух к системе охлаждения.

Zotac ZBOX IQ01 Plus

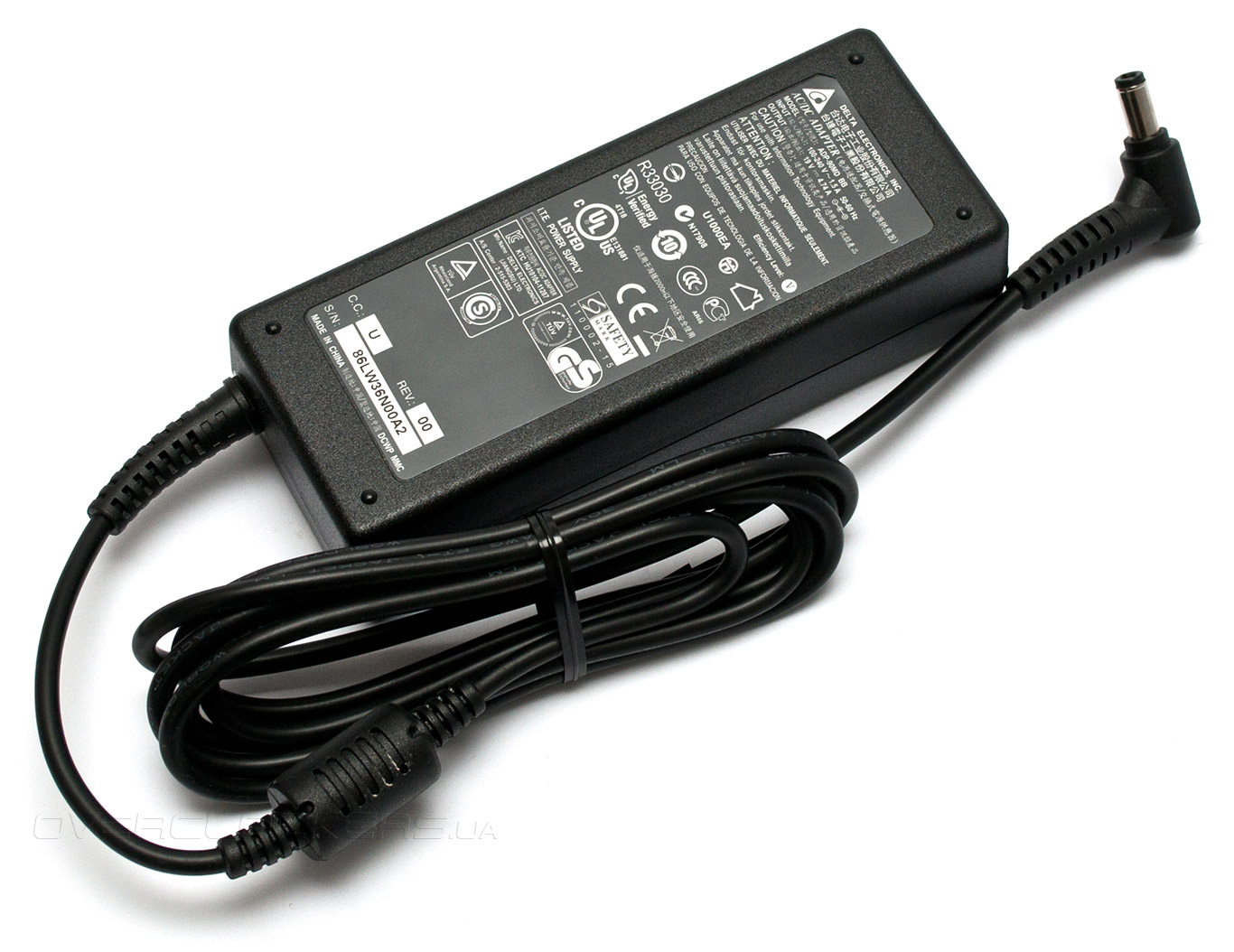

Компактные размеры не позволили уместить блок питания внутри неттопа, поэтому, Zotac ZBOX IQ01 Plus оснащен внешним сетевым адаптером ADP-90MD производства Delta Electronics. Импульсный источник питания выдает мощность 90 Вт, напряжение на выходе составляет 19 В при силе тока 4,74 А. К слову, сетевыми адаптерами с аналогичными характеристиками и таким же разъемом оснащаются многие ноутбуки, так что найти замену в случае поломки будет совсем не сложно.

Zotac ZBOX IQ01 Plus

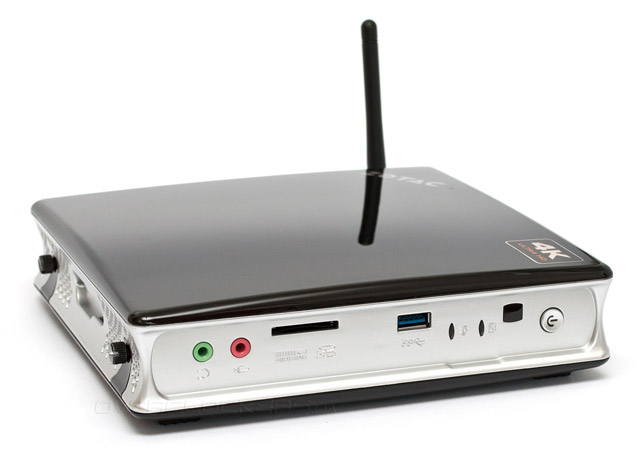

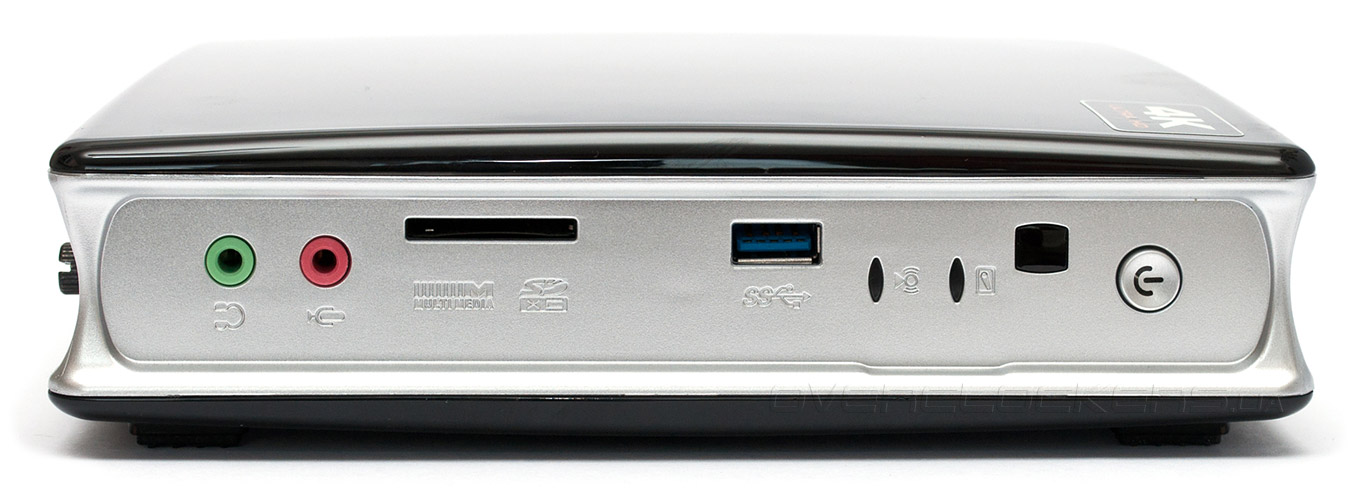

На передней панели новинки расположены два аналоговых аудиоразъема, слот считывателя флэш-карт SD/SDHC/SDXC/MMC, порт USB 3.0, индикаторы активности беспроводной сети и жесткого диска, а также кнопка включения и окошко ИК-приемника. Последний предназначен для работы мультимедийных пультов дистанционного управления, но ни в руководстве пользователя, ни на сайте производителя нет рекомендаций по выбору совместимых моделей.

Zotac ZBOX IQ01 Plus

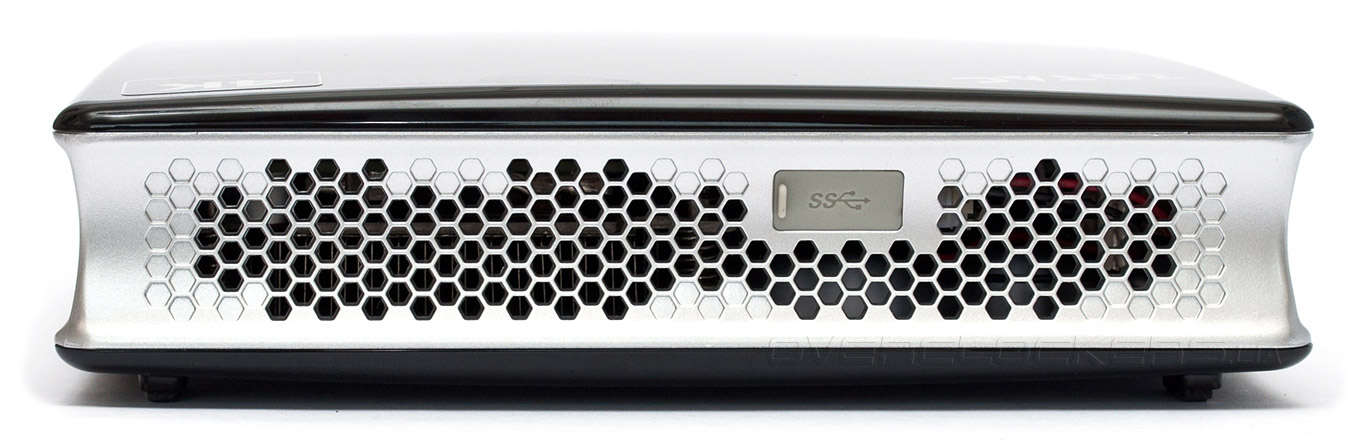

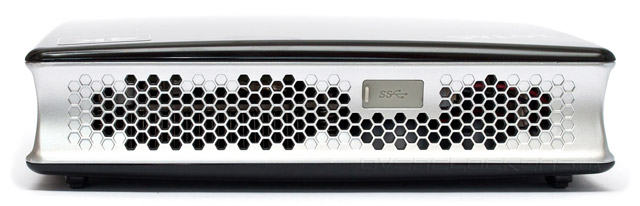

Большую часть правой стороны устройства занимают вентиляционные отверстия, через которые система охлаждения выбрасывает отработанный воздух. Здесь же находится разъем USB 3.0, прикрытый резиновой заглушкой.

Zotac ZBOX IQ01 Plus

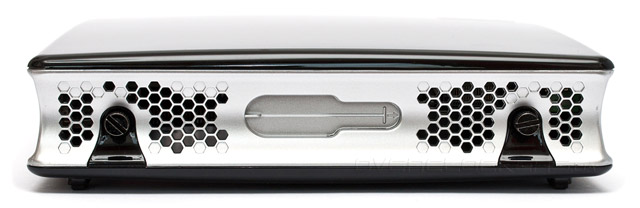

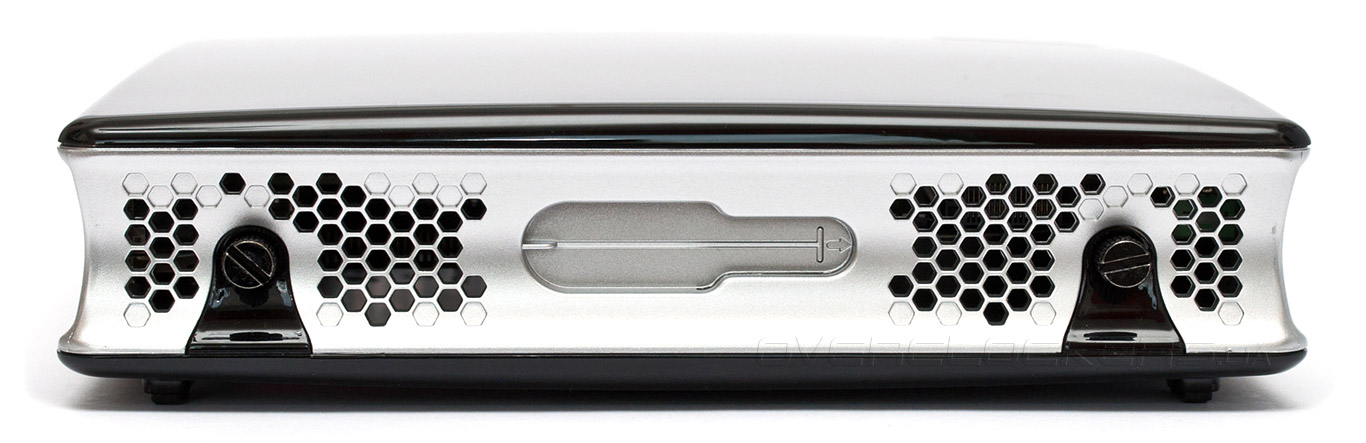

На левой грани корпуса обнаруживается паз для крепления подставки или кронштейна VESA, а также пара винтов, фиксирующих нижнюю крышку корпуса.

Zotac ZBOX IQ01 Plus

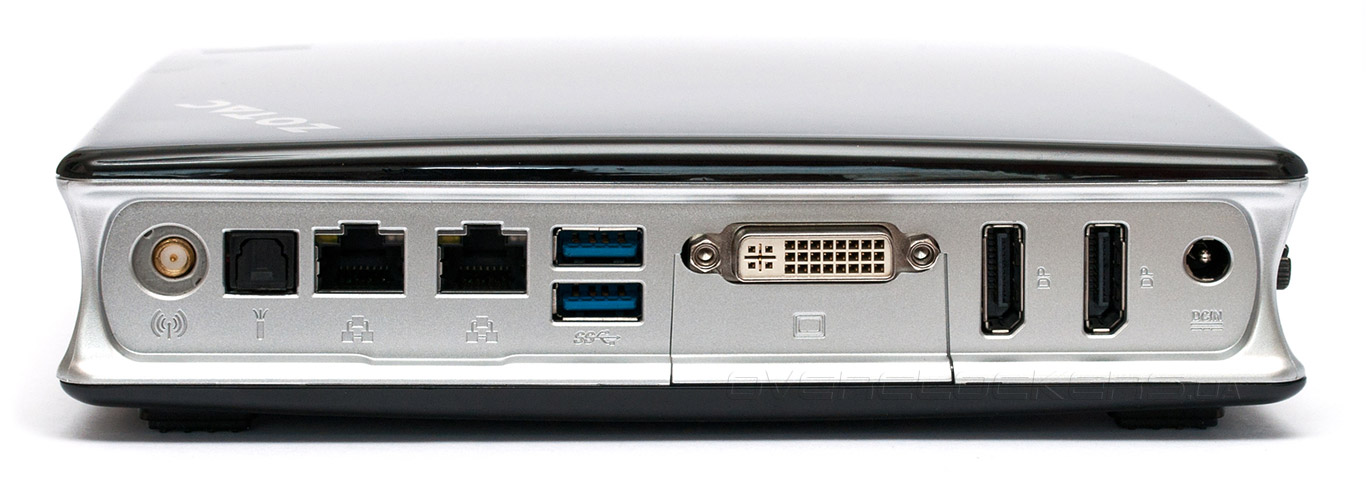

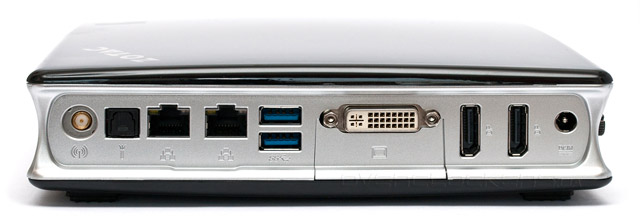

Гораздо интереснее выглядит задняя панель Zotac ZBOX IQ01 Plus, где нашлось место для:
  • разъема антенны Wi-Fi;
  • оптического выхода S/PDIF;
  • двух сетевых розеток RJ-45;
  • пары портов USB 3.0;
  • цифровых видеовыходов DVI-D и двух HDMI;
  • гнезда для подключения сетевого адаптера.
Zotac ZBOX IQ01 Plus

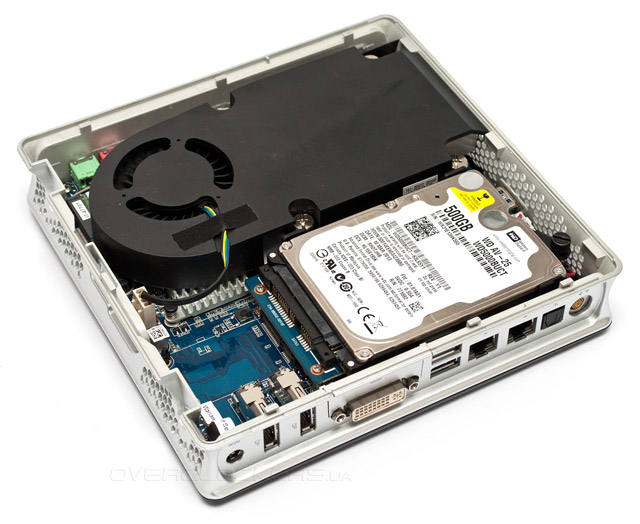

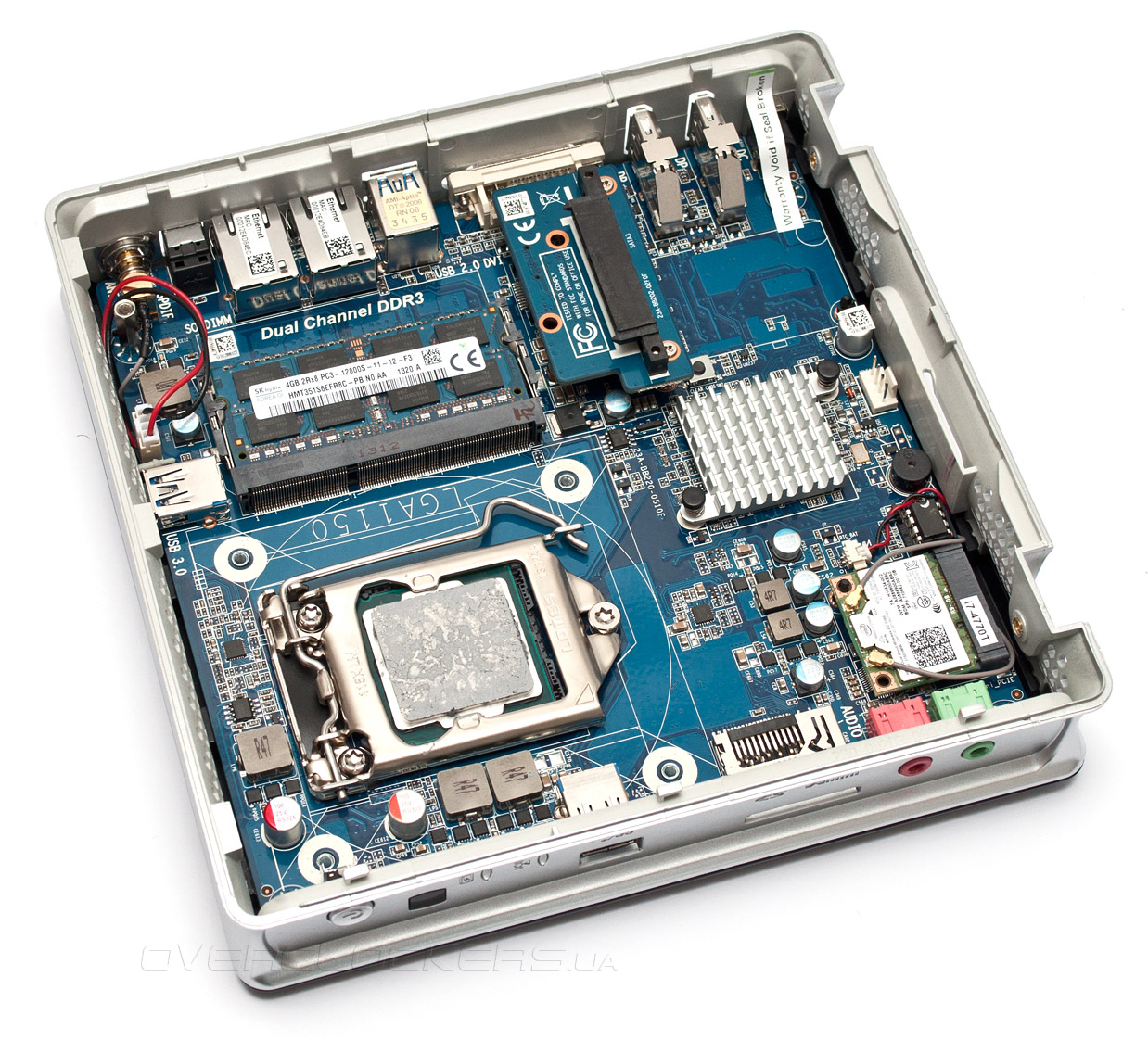

После снятия нижней крышки, становится видно внутреннее устройство неттопа. Большую часть пространства занимает система охлаждения турбинного типа, накрытая пластиковым кожухом, место рядом с ней отведено для установки запоминающего устройства.

Zotac ZBOX IQ01 Plus

В случае ZBOX IQ01 Plus это 2,5″ винчестер WD AV-25 WD5000BUCT с частотой вращения шпинделя 5400 об/мин и объемом 500 ГБ. Этот жесткий диск относится к экономичной серии, предназначенной для установки в медиацентры, от того его скоростные характеристики невысокие по современным меркам.

Zotac ZBOX IQ01 Plus

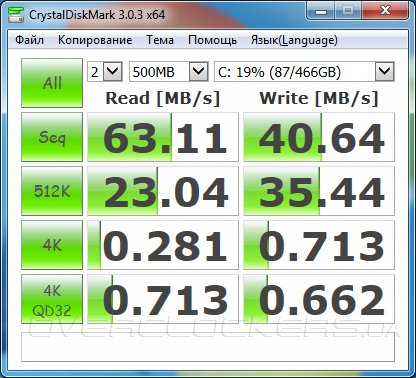

Честно говоря, медлительный накопитель делает работу с неттопом весьма некомфортной: программы открываются с заметной задержкой, а выполнение файловых операций вынуждает запасаться терпением. Среди положительных качеств WD5000BUCT отметим лишь низкий уровень шума и незначительный нагрев, но они вряд ли оправдывают его невысокую производительность.

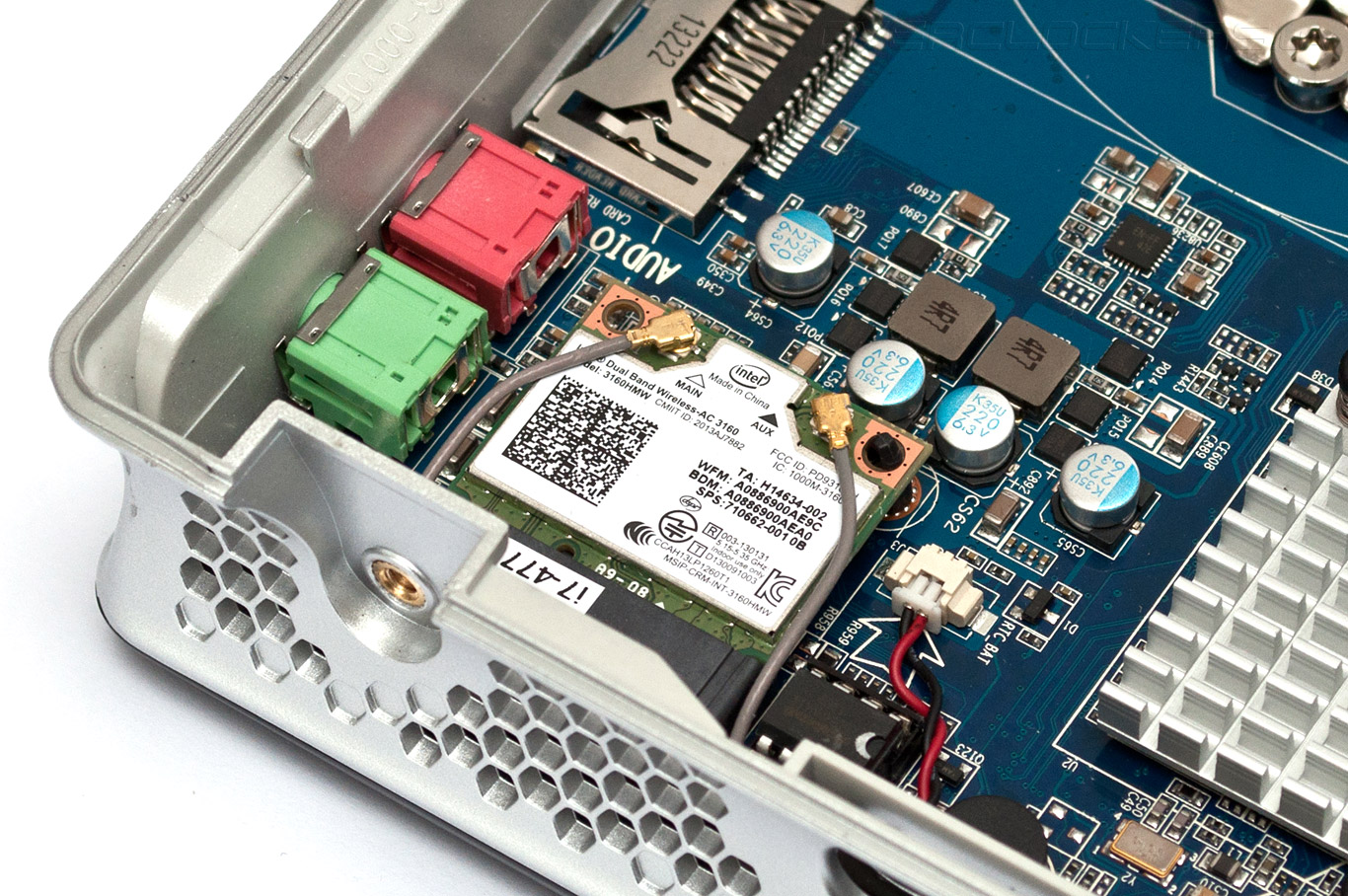

К счастью, конструкция Zotac ZBOX IQ01 Plus предусматривает установку второго накопителя, для этих целей служит разъем mSATA 6 Гбит/с, совмещенный с портом mini-PCI Express 2.0 x1. Это дает пользователю возможность дооснастить неттоп быстрым SSD, либо обогатить функциональность за счет платы расширения соответствующего формата.

Zotac ZBOX IQ01 Plus

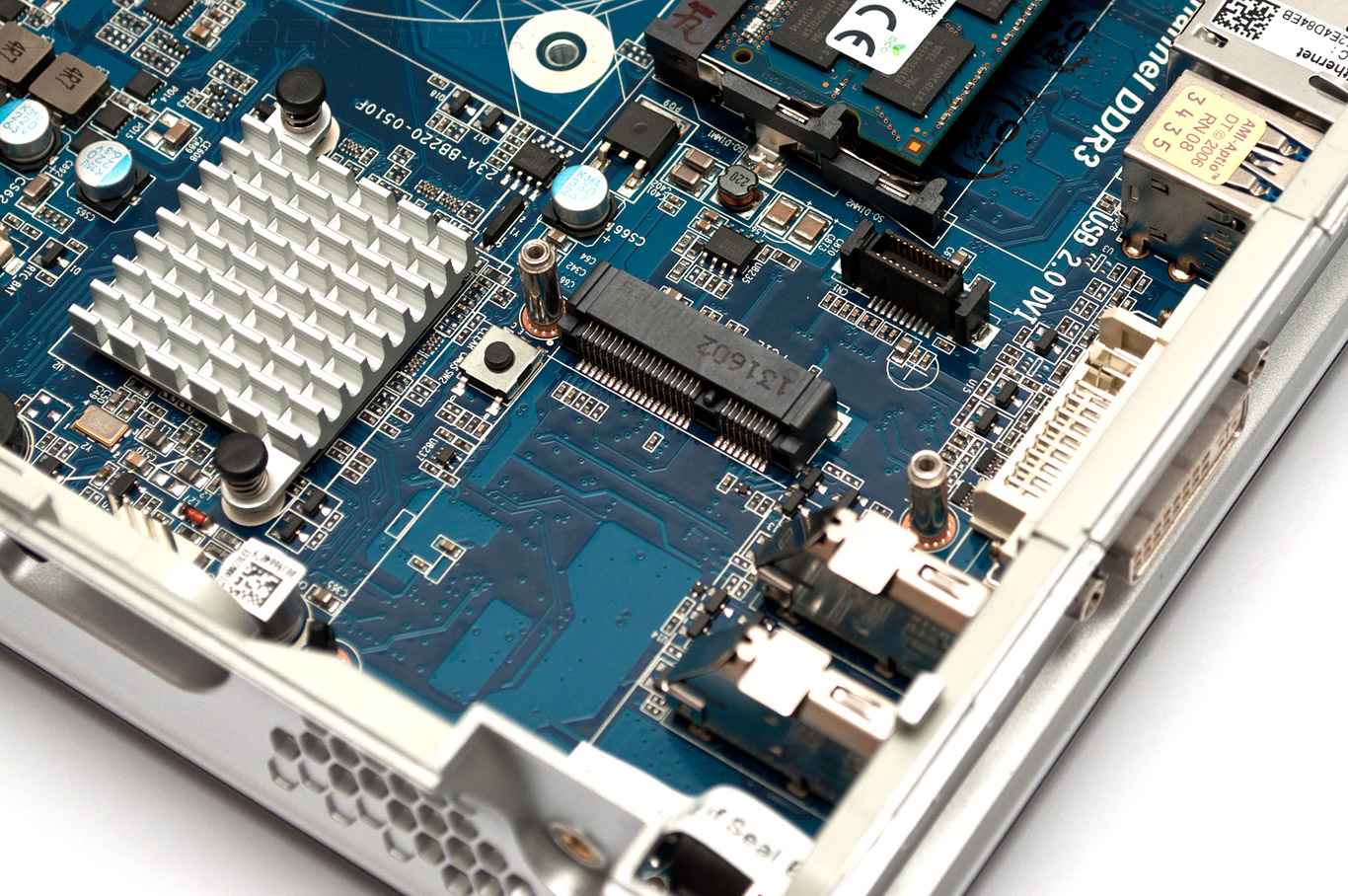

Рядом c портом mSATA/mini-PCI Express находится небольшой радиатор, отводящий тепло от микросхемы системной логики. Система охлаждения центрального процессора состоит из металлического основания, на котором закреплены три десятка тонких пластин, а в месте контакта радиатора с крышкой CPU припаяна медная пластина, которая должна улучшить распределение тепла. В качестве вентилятора используется модель радиального типа с частотой вращения до 2900 об/мин и поддержкой управления при помощи ШИМ.

Zotac ZBOX IQ01 Plus

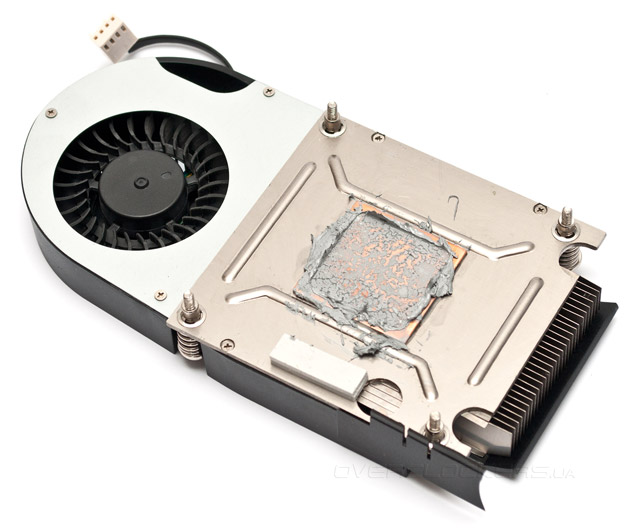

Замечу, что на основание нанесено, и весьма неаккуратно, избыточное количество термоинтерфейса, который впоследствии был заменен на высокоэффективный Noctua NT-H1, однако это ничуть не изменило температурный режим центрального процессора, о котором мы поговорим ниже.

В основе ZBOX IQ01 Plus лежит системная плата разработки Zotac, базирующаяся на чипсете Intel Z87 и оснащенная разъемом LGA1150. В неттоп можно устанавливать любые процессоры Intel Haswell с TDP до 45 Вт включительно. Более мощный CPU установить вряд ли удастся, так как преобразователь напряжения насчитывает только три фазы. В качестве прошивки используется UEFI Setup, естественно, без какого либо намека на возможности разгона. Материнская плата имеет два слота SO-DIMM для установки модулей ОЗУ DDR3 частотой до 1600 МГц включительно. Несмотря на то, что процессорный контроллер оперативной памяти поддерживает двухканальный режим, производитель оснастил устройство единственным модулем SK Hynix HMT351S6EFR8C-PB объемом 4 ГБ, который функционирует на частоте 1600 МГц с таймингами 11-11-11-28-1Т.

Zotac ZBOX IQ01 Plus

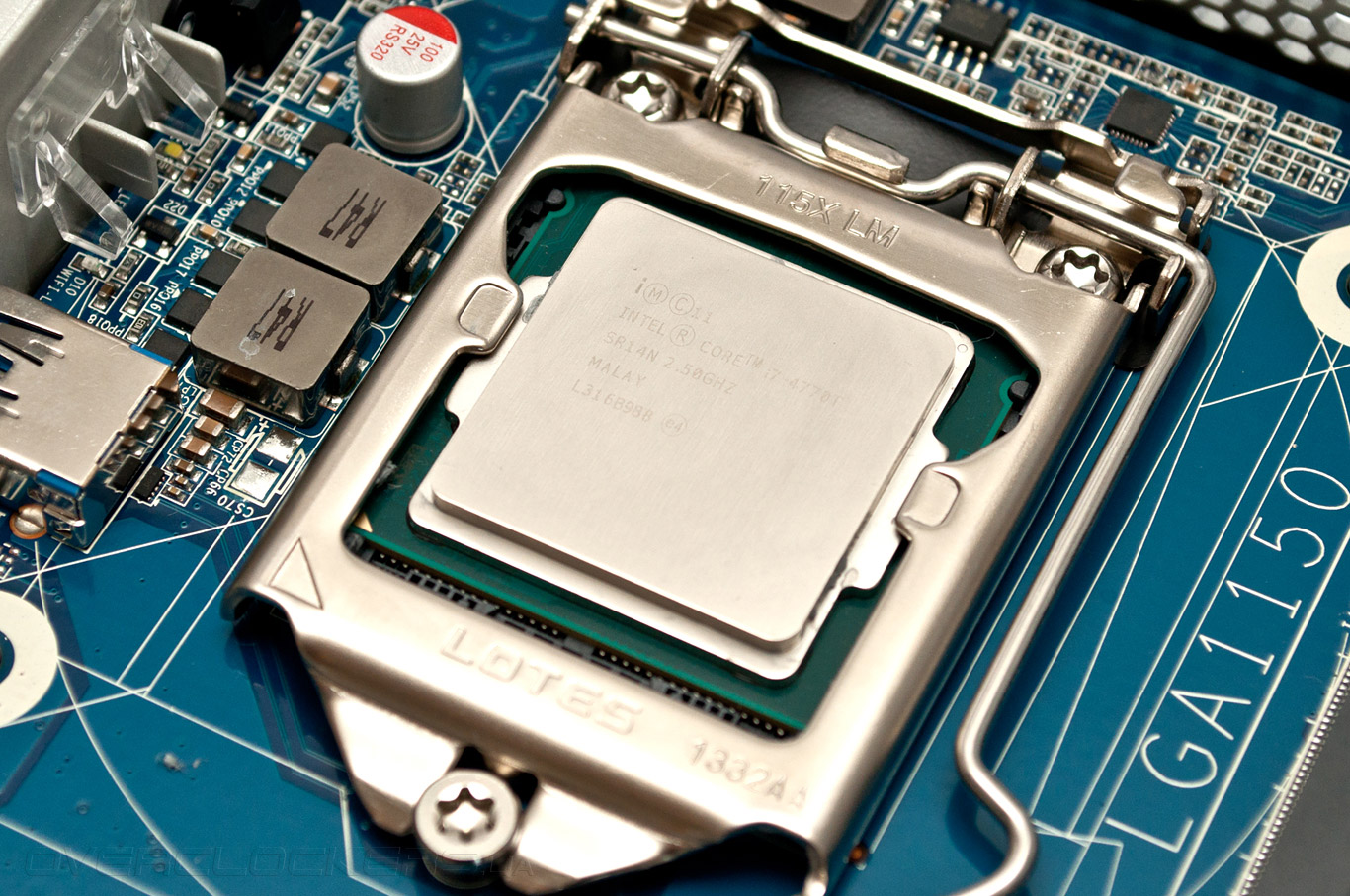

«Сердцем» ZBOX IQ01 Plus является четырехъядерный процессор Intel Core i7-4770T — носитель самой прогрессивной на данный момент микроархитектуры Haswell. Данная модель относится к энергоэффективным решениям с TDP, не превышающем 45 Вт. Поддержка технологии Hyper Threading позволяет CPU одновременно обрабатывать до восьми вычислительных потоков.

Zotac ZBOX IQ01 Plus

«Скромный аппетит» i7-4770T достигается за счет снижения тактовой частоты и напряжения питания. В нагрузке процессор работает на 2500 МГц с напряжением 0,8 В, тогда как при работе однопоточных приложений технология Turbo Core разгоняет вычислительные ядра до 3700 МГц. В моменты минимальной нагрузки энергопотребление процессора уменьшается за счет снижения частоты до 800 МГц и напряжения до 0,675 В.

Zotac ZBOX IQ01 PlusZotac ZBOX IQ01 PlusZotac ZBOX IQ01 Plus

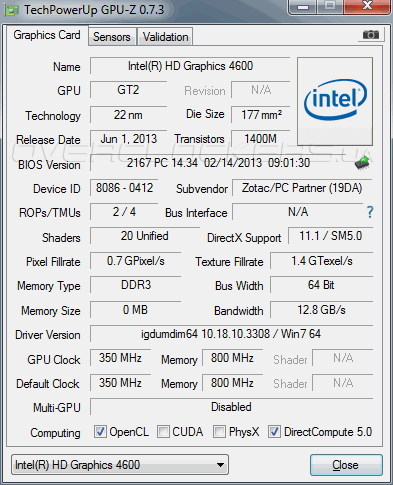

Intel Core i7-4770T оснащен интегрированным ядром HD Graphics 4600, которое состоит из 20 унифицированных шейдерных процессоров, четырех текстурных модулей и двух блоков растеризации. Графический ускоритель совместим с DirectX 11, поддерживаются API OpenCL и DirectCompute 5.0, дающие прирост быстродействия в неграфических вычислениях. Базовая частота для встроенной видеокарты составляет 350 МГц, но за счет динамического управления энергопотреблением интегрированное видеоядро может ускоряться до 1200 МГц при условии, что суммарное тепловыделение остается в пределах TDP 45 Вт.

Zotac ZBOX IQ01 Plus

Что касается возможностей расширения ZOTAC ZBOX IQ01 Plus, то они на высоте: поддерживается одновременное подключение трех мониторов, есть возможность вывода аудиопотока S/PDIF на цифровые ресиверы, а пара сетевых контроллеров Realtek RTL8111E обеспечивают два независимых подключение Gigabit Ethernet. За работу с беспроводными сетями Wi-Fi (802.11a/b/g/n/ac) и Bluetooth 4.0 отвечает адаптер Intel Wireless-AC 3160. Контроллер поддерживает скорость передачи до 433 Мбит/с и способен работать в двух диапазонах: 2,4 ГГц и 5 ГГц. С таким арсеналом коммуникационных возможностей пользователи смогут превратить неттоп в мощный беспроводный маршрутизатор, что позволит сэкономить на покупке дополнительного сетевого оборудования.

Zotac ZBOX IQ01 Plus

Конфигурации тестовых стендов

Конечно, нельзя себе позволить не провести измерение быстродействия неттопа при использовании стандартного набора тестовых приложений и сравнить показатели быстродействия Zotac ZBOX IQ01 Plus с тестовым стендом, состоящем из системной платы формата Mini-ITX и четырехъядерного процессора Intel Haswell. Ниже представлена конфигурация аппаратного обеспечения:
  • процессор: Intel Core i7-4770K(3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Intel XTS100H;
  • термопаста: Noctua NT-H1;
  • системная плата: MSI Z87I Gaming AC (Intel Z87, Mini-ITX, UEFI Setup V1.0 от 29.11.2013);
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • накопитель: WD AV-25 WD5000BUCT (500 ГБ, 5400 об/мин, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: Intel HD graphics 10.18.10.3308.
Несмотря на то, что и процессор Core i7-4770K, и системная плата MSI Z87I Gaming AC поддерживают разгон, дабы уравнять шансы участников «самодельный неттоп» тестировался только в штатном режиме, причем, в качестве системного диска использовался все тот же «винчестер» WD AV-25 WD5000BUCT. Целью было воссоздать максимально близкие условия эксплуатации, поэтому, тестовый стенд тестировался с одним модулем ОЗУ, а также с двумя планками оперативной памяти. По результатам эксперимента можно будет предположить, на какой прирост рассчитывать при установке второго модуля «оперативки» в неттоп. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Процессорные функции энергосбережения и технология Intel Turbo Boost работали в штатном режиме. Частота и задержки подсистемы ОЗУ тестового стенда были приведен в соответствие со штатными настройками модуля оперативной памяти Zotac ZBOX IQ01 Plus — 1600 МГц и 10-10-10-28-1Т соответственно.

В перечень тестового ПО вошли:
  • Futuremark PCMark 8 (v1.1.111);
  • WinRAR 4.20 x64 (встроенный тест);
  • Cinebench R15 (64bit);
  • x264 HD Benchmark v5.0;
  • Futuremark 3DMark (v1.0);
  • F1 2012.

Результаты тестирования

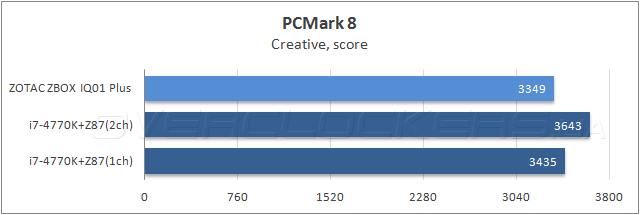

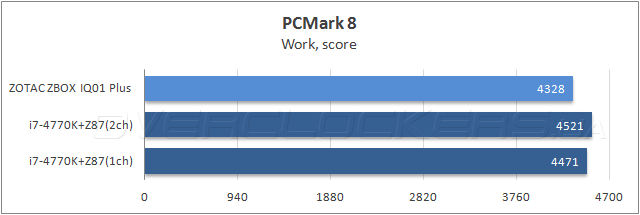

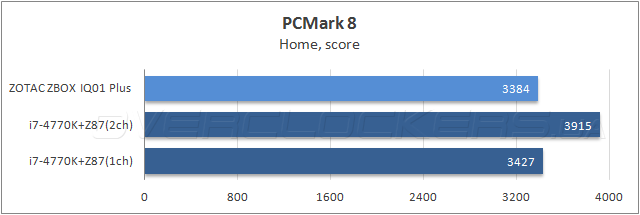

Сегодняшнее тестирование открывает измерение быстродействия в комплексном бенчмарке Futuremark PCMark 8. С его помощью можно оценить скорость выполнения прикладных задач, с которыми пользователи сталкиваются ежедневно.

Zotac ZBOX IQ01 Plus

Zotac ZBOX IQ01 Plus

Zotac ZBOX IQ01 Plus

Как и следовало ожидать, Zotac ZBOX IQ01 Plus проиграл тестовому стенду, оснащенному старшим Haswell, но отставание нельзя назвать критическим. Что касается эффекта от включения двухканального режиме ОЗУ, то прирост достигается за счет игровых подтестов, которые чутко реагируют на увеличение пропускной способности оперативной памяти.

Далее, была измерена производительность неттопа при выполнении некоторых ресурсоемких прикладных задач.

Zotac ZBOX IQ01 Plus

Zotac ZBOX IQ01 Plus

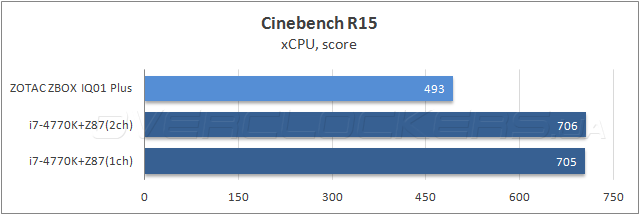

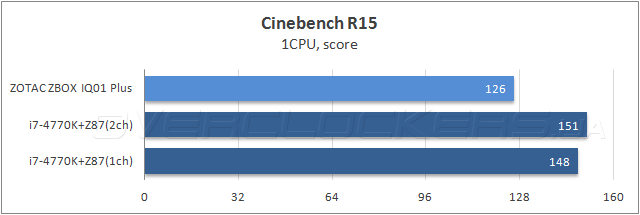

При построении трехмерных изображений в программе Cinbench R15 отставание ZBOX IQ01 Plus ощутимо, тестовый стенд на базе Intel Core i7-4770K демонстрирует преимущество около 15% в однопоточном тесте, тогда как при задействовании всех вычислительных ядер выигрыш достигает 30%. Но не стоит забывать, что частота используемого процессора в неттопе на 1 ГГц ниже, чем старшей модели.

Zotac ZBOX IQ01 Plus

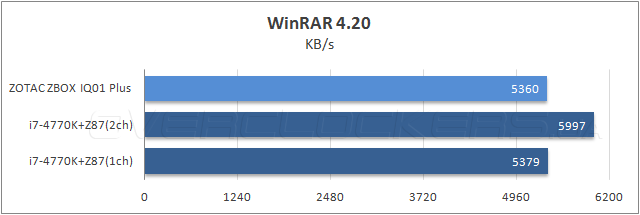

Тестирование в популярном архиваторе WinRAR показало, что в текущей стабильной версии поддержка многоядерных процессоров реализована не лучшим образом, поэтому, разница между участниками невелика. Зато активация двухканального доступа к ОЗУ повышает быстродействие на 10%.

Zotac ZBOX IQ01 Plus

Zotac ZBOX IQ01 Plus

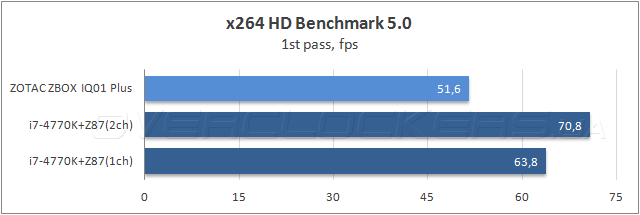

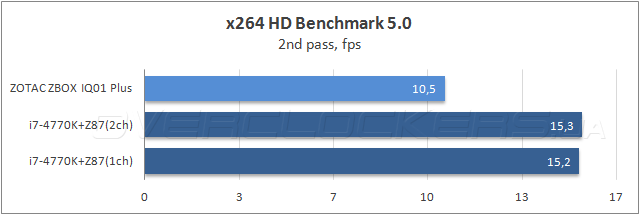

По результатам тестов кодирования видео Full HD в программе x264 HD Benchmark становится заметна разница в тактовых частотах процессоров. Если при первом проходе преимущество тестового стенда едва достигает 20%, то при выполнении второго прохода разница в быстродействии составляет ровно 50%. Все-таки, выполнение ресурсоемких задач дается энергоэффективному процессору много сложнее, чем флагманской модели Haswell. Замечу, что эффект от установки второго модуля памяти заметен лишь при первом проходе кодирования.

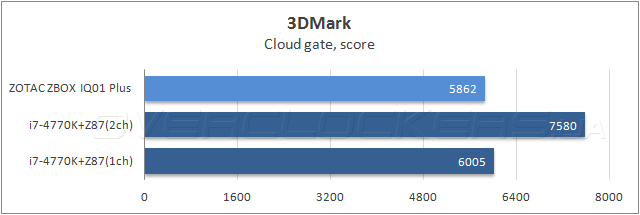

Для оценки игровой производительности участников сегодняшнего тестирования было использовано приложение Futuremark 3DMark.

Zotac ZBOX IQ01 Plus

Zotac ZBOX IQ01 Plus

Поскольку тактовые частоты встроенных графических ядер обеих платформ примерно равны, результаты обоих подтестов находятся на одном уровне. Активация второго канала ОЗУ дает тестовому стенду ощутимый прирост быстродействия, скорее всего, эффект от дооснащения ZBOX IQ01 Plus второй «планкой» памяти будет примерно таким же.

Zotac ZBOX IQ01 Plus

Результаты тестирование в F1 2012 показывают, что быстродействия графической подсистемы неттопа достаточно для видеоигр двухлетней давности в разрешении 1280х800 и низких настройках качества изображения. Прирост от установки второго модуля оперативной памяти составляет более 30%.


Энергопотребление и уровень шума

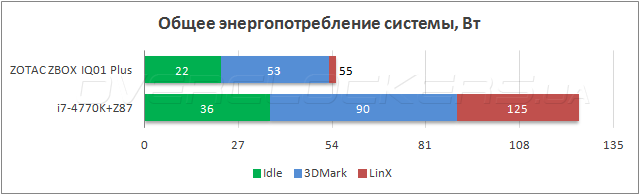

Для оценки энергоэффективности ZBOX IQ01 Plus и тестового стенда использовался прибор Basetech Cost Control 3000, с помощью которого было измерено среднее энергопотребление «от розетки» во время простоя, а также пиковые значения потребляемой мощности при интенсивных вычислительной и графической нагрузках.

Zotac ZBOX IQ01 Plus

В данном случае полная и безоговорочная победа достается Zotac ZBOX IQ01 Plus. Тестовый стенд, собранный на базе процессора Intel Core i7-4770К, при прохождении стресс-теста LinX потребляет до 125 Вт, тогда как его визави — в 2,5 раза меньше. То же самое касается работы 3DMark, создающего нагрузку на графическую подсистему, а в простое неттоп оказался на треть экономичнее второго участника. В этом несомненная заслуга комплектующих, которые подобраны с учетом минимального энергопотребления, а также прошивки, эффективно реализующей работу технологий энергосбережения.

Глядя на великолепные показатели энергопотребления я ожидал от Zotac ZBOX IQ01 Plus тихой работы и невысоких температур. Но не тут-то было! Оказалось, что «из коробки» неттоп действительно работает очень тихо, но при интенсивной нагрузке нагрев центрального процессора превышает 85° C, после чего автоматически включается режим пропуска тактов, так называемый троттлинг. В итоге, пришлось откорректировать работу системы охлаждения в UEFI Setup таким образом, чтобы «турбина» раскручивалась до максимальных 2900 об/мин по достижении температуры 80° C. С такими настройками неттоп демонстрировал наилучшие результаты быстродействия, поэтому, результаты измерения уровня шума указанны именно для этого режима. Замечу, что даже в таком режиме температура самого горячего ядра нередко достигала 83° C, что свидетельствует о невысокой эффективности процессорного кулера.

Для оценки уровня звукового давления использовался шумомер UNI-T UT352, измерения производились в тихом помещении с уровнем фонового шума не более 33,5 дБ (А). Шумомер располагался на расстоянии 5 см от выхлопных отверстий системы охлаждения. В нагрузке при максимальной скорости вращения турбины звуковое давление составил 52 дБ (А), тогда как при простое уровень шума не превысил 37 дБ (А).


Выводы

Впечатления от знакомства с миниатюрным системным блоком Zotac ZBOX IQ01 Plus получились в целом положительные. Нельзя не отметить богатые коммуникационные возможности, стильный дизайн и скромное энергопотребление новинки. Претензии можно предъявить лишь к системе охлаждения, которая в нагрузке ощутимо шумит и с трудом справляется с отводом тепла от центрального процессора. Зато, высокая производительность устройства выводит его за рамки понятия «неттоп», фактически, перед нами полноценная рабочая станция в миниатюрном корпусе, которой «по плечу» большинство ресурсоемких задач. Поэтому, если рассматривать ZBOX IQ01 Plus только в качестве центра мультимедийных развлечений, то вычислительная мощь Intel Core i7 скорее всего будет не востребована. Для этих целей в ассортименте компании есть неттопы ZBOX ID92 Plus и ZBOX ID91 Plus, оснащенные процессорами Intel Core i5, которые, по видимому, смогут предложить сходное с ZBOX IQ01 Plus быстродействие во многих задачах, но при этом должны стоить заметно дешевле.

На момент написания обзора в украинской рознице новинка не была представлена, тогда как в Европе ее цена составляет более 500 евро, половину из которых отводится на стоимость центрального процессора, так что сумма отнюдь не выглядит завышенной. И все-таки, конфигурация устройства показалась несбалансированной. Причина в базовой комплектации, а именно малом объеме оперативной памяти, использовании одноканального режима работы ОЗУ и медлительном накопителе, которые делают работу с устройством несколько дискомфортной. С этой точки зрения гораздо выгоднее смотрится комплектация Zotac ZBOX IQ01, которая дает пользователям свободу выбора накопителя и модулей ОЗУ.
