Обзор и тестирование компактного персонального компьютера ASUS VivoMini VC66. Знакомство с форм-фактором Mini-STX

Несомненно, ярчайшим событием 1-го квартала 2017 года стал анонс процессоров AMD на базе новейшей микроархитектуры Ryzen, которые прервали многолетнюю гегемонию Intel в сегменте высокопроизводительных ПК. Тем не менее, новинки оказались отнюдь не совершенными, оставив множество вопросов в сфере разгонного потенциала и быстродействия контроллера памяти, но, как известно даже на Солнце есть пятна, тем более что скачок производительности в сравнении с AMD FX хорошо заметен. В будущем AMD собирается внедрить новый микродизайн в том числе в гибридных процессорах, скомбинировав ядра Ryzen с продвинутой графической подсистемой. Известно, что в планах чипмейкера выпуск APU Raven Ridge для разъема Socket AM4 запланирован на 2018 год, так что в сегменте процессоров со встроенной графикой честь «бело-зеленых» по-прежнему защищают представители семейств Kaveri и Godavari. Они могут похвастаться неплохим быстродействием видеоподсистемы, но при этом заметно отстают по части вычислительной мощи и энергоэффективности конкурирующим 14-нм CPU Intel на базе микроархитектуры Kaby Lake. Так что, для сборки компактного и производительного, но в то же время экономичного ПК альтернативы процессорам Core 7-го поколения пока что нет. В то же время, на рынке мало-помалу начинают появляться решения необычного формата Mini-STX, впервые показанные Intel на форуме IDF в 2015 году.

ASUC VivoMini VC66

Этот формат, также известный как «5х5» характеризуется размерами 147х140 мм, что меньше Mini-ITX с его габаритами 170х170 мм, но больше форм-фактора системных плат для NUC (Next Unit of Computing) длина и ширина которых равна 102 мм. По возможностям расширения Mini-STX также занимается промежуточное положение между Mini-ITX и NUC: в сравнении с первым отсутствует слот PCI Express x16 для установки дискретного видеоускорителя, а ключевое отличие от второго — поддержка настольных процессоров c разъемом LGA1151, что дает прирост быстродействия в сравнении с мобильными CPU в исполнении BGA, а также обеспечивает возможность апгрейда и гибкость при выборе основы для миниатюрного ПК.

Несмотря на очевидные преимущества формата Mini-STX компоненты для сборки и готовые ПК до сих пор не получили широкого распространения. Тем не менее, еще с начала 2016 года в ассортименте тайваньской компании ASUSTek присутствуют модели Vivo Mini VC65 и VC65R на базе процессоров Intel Core 6-го поколения, а не так давно вендор представил обновление в виде продуктов ASUS VC66 и VC66 R, которые получили свежий дизайн и новейшие CPU Kaby Lake.

ASUC VivoMini VC66

Характеристики миниатюрных ПК приведены в следующей таблице.

Модель ASUS VivoMini VC66 ASUS VivoMini VC66R
Официальная страница продукта в Сети asus.com asus.com
Процессор Intel Core i7-7700
Intel Core i5-7400
Intel Core i3-7100
Intel Core i7-7700
Intel Core i5-7400
Intel Core i3-7100
Материнская плата ASUS VC66 VivoMini (Intel H110) ASUS VC66R VivoMini (Intel H170)
Оперативная память 2х SO-DIMM DDR4 SDRAM 2400 МГц, 32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2400 МГц,32 Гбайт максимум
Видеокарта Intel HD Graphics Intel HD Graphics
Видеоразъёмы 1x HDMI 1.4b
1 x DisplayPort 1.2
1 x DVI-D
1x HDMI 1.4b
1 x DisplayPort 1.2
1 x DVI-D
Дисковая подсистема 1х M.2 2280
1x 2,5″ SATA 6 Гбит/с
1х M.2 2280
2x 2,5″ SATA 6 Гбит/с (RAID 0, 1, 5 и 10)
Оптический привод Tray-in Super-multi DVD RW 8X
Порты ввода/вывода 2х USB 2.0, 3x USB 3.0
1x USB 3.0 Type-C
1х RJ-45
1x COM (RS-232)
1 аналоговый звуковой комбинированный разъем
2х USB 2.0
3x USB 3.0
1x USB 3.0 Type-C
1х RJ-45
1x COM (RS-232)
1 аналоговый звуковой комбинированный разъем
Звуковая подсистема Realtek ALC3236 Realtek ALC3236
Коммуникации 1х Intel I219V (Gigabit Ethernet)
1х Wireless (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2 или IEEE 802.11a/b/g/n, Bluetooth V4.0)
1х Intel I219V (Gigabit Ethernet)
1х Wireless (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2 или IEEE 802.11a/b/g/n, Bluetooth V4.0)
Блок питания Внешний (19 В, 120 Вт или 180 Вт) Внешний (19 В, 120 Вт или 180 Вт)
Размеры, мм 177,4 x 153 x 74,1 177,4 x 153 x 74,1
Предустановленная ОС Microsoft Windows 10 Home
Microsoft Windows 10 Pro
Microsoft Windows 10 Home
Microsoft Windows 10 Pro
Дополнительные возможности кардридер SDXC, крепление VESA, замок Kensington кардридер SDXC, крепление VESA, замок Kensington
Рекомендованная стоимость, $ Зависит от комплектации Зависит от комплектации

У этих двух моделей много общего: они могут комплектоваться процессорами Intel Core 7-го поколения с двумя или четырьмя ядрами, объём ОЗУ может составлять от 4 ГБ до 32 ГБ, внешний блок питания в зависимости от установленного CPU может иметь выходную мощность 120 или 180 Вт, а в качестве операционной системы используется Microsoft Windows 10 версий Home или Pro. Основное отличие заключается в материнских платах, а вернее — в наборах системных логик: VC66 использует чипсет Intel H110, тогда как в VC66R устанавливается Intel H170, который поддерживает RAID-массивы уровней 0, 1, 5 и 10, что определяет различие в конфигурации дисковой подсистемы. Так, VC66 можно оснастить двумя накопителями форматов M.2 2280 и 2,5″ SATA 6 Гбит/с, а также приводом DWD-RW, тогда как VC66R позволяет установить один SSD M.2 2280 и пару запоминающих устройств форм-фактора 2,5″ с интерфейсом SATA 6 Гбит/с, которые можно объединять в массивы RAID. В нашу тестовую лабораторию попало устройство ASUS VivoMini VC66, возможности которого мы рассмотрим в процессе сегодняшнего обзора, а заодно сравним его с типичным представителем мини-ПК формата NUC — ASUS VivoMini UN65U, в основе которого лежит мобильный Intel Core I5-7200U.

Комплект поставки

Устройство VivoMini VC66 поставляется в картонной коробке средних размеров, снабженной удобной ручкой для переноски. Неброское оформление, характерное для других подобных продуктов ASUS, выполнено экологически чистыми чернилами, чем обеспечивается минимальный ущерб для окружающей среды во время переработки упаковки. На лицевой стороне нанесен фирменный логотип ASUS: In search of incredible (англ. «В поисках невероятного»).

ASUC VivoMini VC66

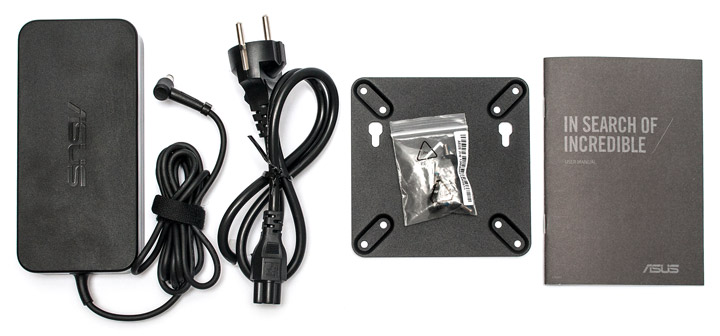

Комплект поставки персонального компьютера включает:

  • сетевой адаптер;
  • шнур питания со штепсельной вилкой CEE 7/7;
  • металлическая пластина-переходник для крепления устройства на стандартный VESA-кронштейн;
  • набор крепежных винтов;
  • краткое руководство пользователя.
ASUC VivoMini VC66

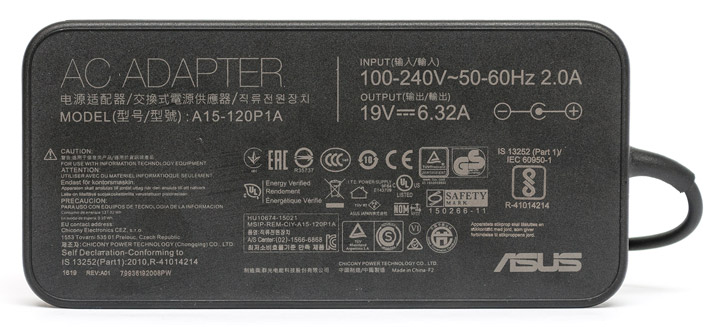

Про набор дополнительных принадлежностей сказать особенно нечего, отдельного рассмотрения, пожалуй, заслуживает только блок питания. Сетевой адаптер A15-120P1A, довольно массивный и тяжелый, произведен компанией Chicony Power Technology Co. Он рассчитан на работу в сетях переменного тока с напряжением от 100 до 240 В и частотой 50–60 Гц, а номинальная выходная мощность составляет 120 Вт при напряжении 19 В.

ASUC VivoMini VC66

Дизайн

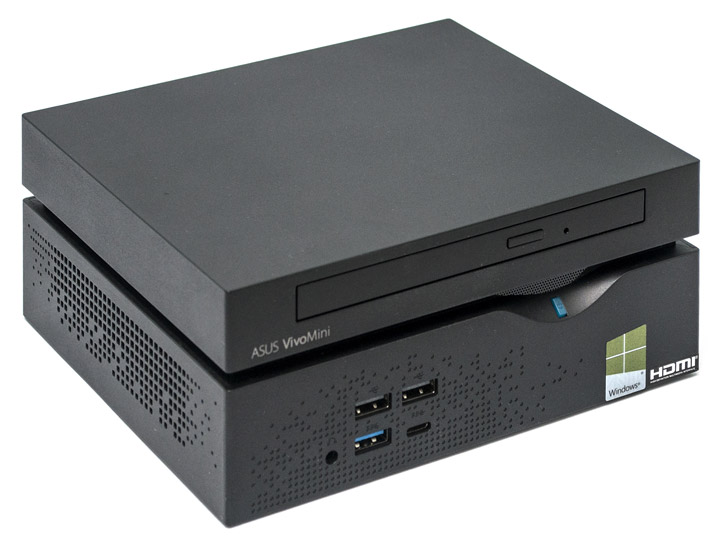

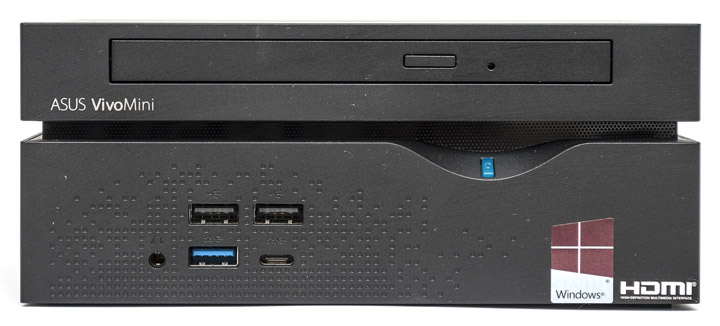

Корпус ASUS VivoMini VC66, выполненный из шероховатого черного пластика, имеет форму параллелепипеда и визуально разделен на две части. Размеры устройства составляют 177,4x153x74,1 мм, его объем равен двум литрам, а масса не превышает 1,5 кг. На передней панели корпуса в его верхней части находится крышка лотка оптического привода, а в нижней — расположились пара разъемов USB 2.0 и два порта USB 3.0, один из которых имеет конструктивное исполнение «Тип С», а также гнездо «мини-джек» (3,5 мм), совмещающее аналоговые звуковые вход и выход. Также, на передней панели в полукруглом углублении можно увидеть кнопку включения питания, которая во время работы светится изнутри ярким голубым светом.

ASUC VivoMini VC66

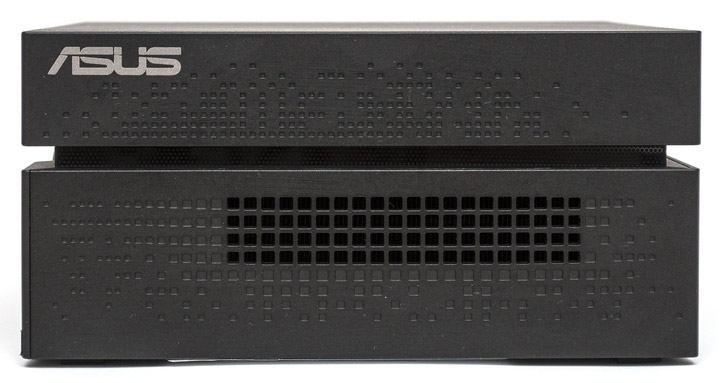

Правая боковина корпуса покрыта перфорацией для вентиляции внутренностей системного блока, а левая грань отдана под решетку для выброса горячего воздуха от системы охлаждения. Обращаем внимание на «пиксельный» узор, нанесенный на переднюю и боковые стенки VivoMini VC66, который разбавляет уныние темной однотонной пластмассы.

ASUC VivoMini VC66

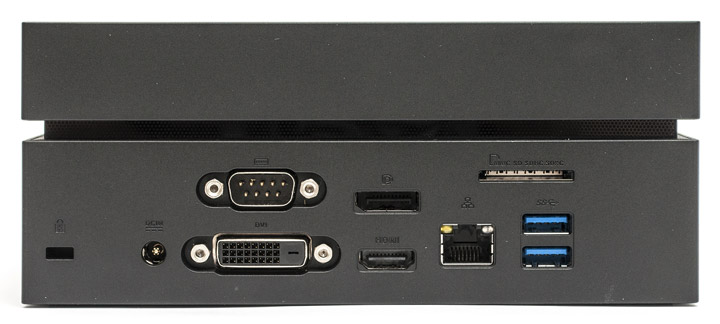

На задней панели нашлось место для отверстия замка Kensington, гнезда подключения внешнего блока питания, СОМ-порта, который совершенно не ожидаешь увидеть «на борту» персонального компьютера 2017 года выпуска, три цифровых видеовыхода (DVI-D, DisplayPort 1.2 и HDMI 1.4B), два разъема USB 3.0, сетевую розетку RJ-45 и слот кардирдера SDXC.

ASUC VivoMini VC66

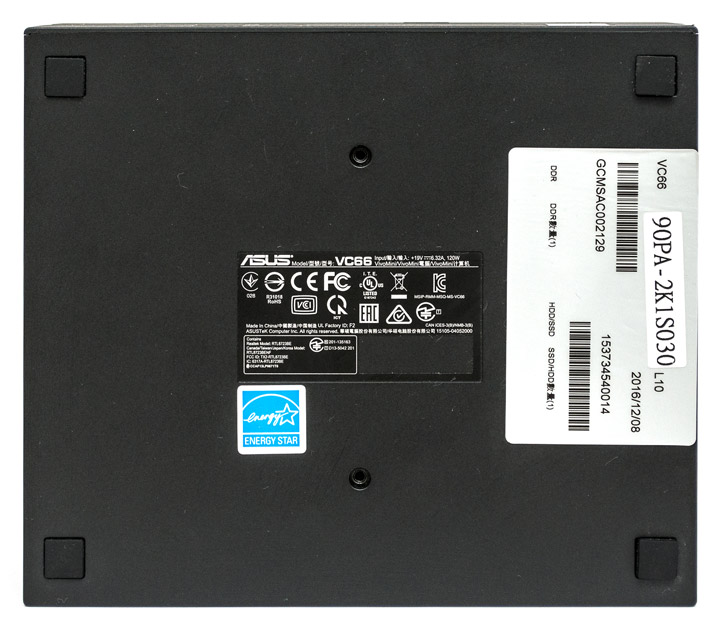

На нижней крышке персонального компьютера находятся наклейка с наименованием модели и прочей служебной информацией, втулки с резьбой для крепления металлической пластины–переходника на кронштейн VESA, а также четыре резиновые ножки, препятствующие скольжению устройства на столе.

ASUC VivoMini VC66

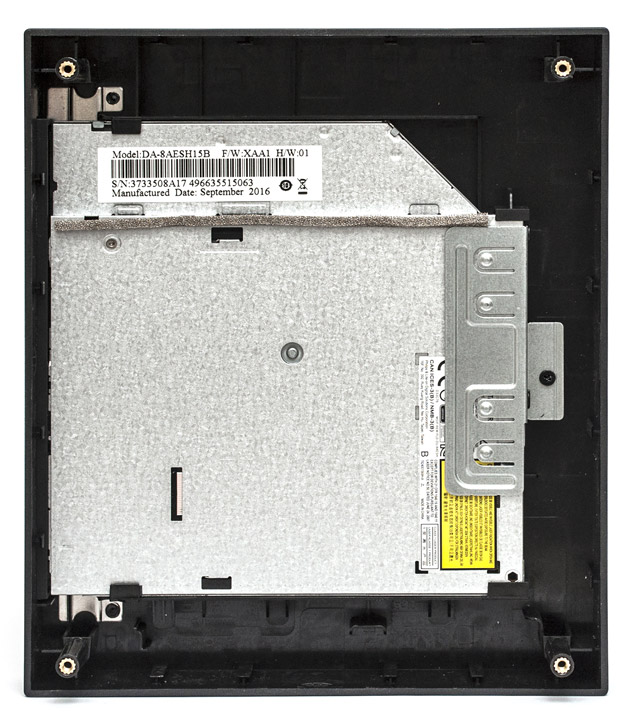

Отвернув четыре болта, скрытые под резиновыми ножками, можно разобрать корпус. Его верхняя часть служит шасси для оптического привода «ноутбучного» формата высотой 12,7 мм. В нашем случае используется модель DA-8AESH15B производства PLDS (Philips & Lite-On Digital Solutions), способная считывать и записывать CD и DVD на скоростях 24Х и 8Х соответственно. Честно говоря, актуальность установки ODD можно поставить под сомнение, зато, определенным категориям покупателей наличие привода DVD-RW может стать решающим фактором при выборе персонального компьютера, а продвинутые пользователи всегда смогут смонтировать на его место шасси для установки накопителя формата 2,5″.

ASUC VivoMini VC66

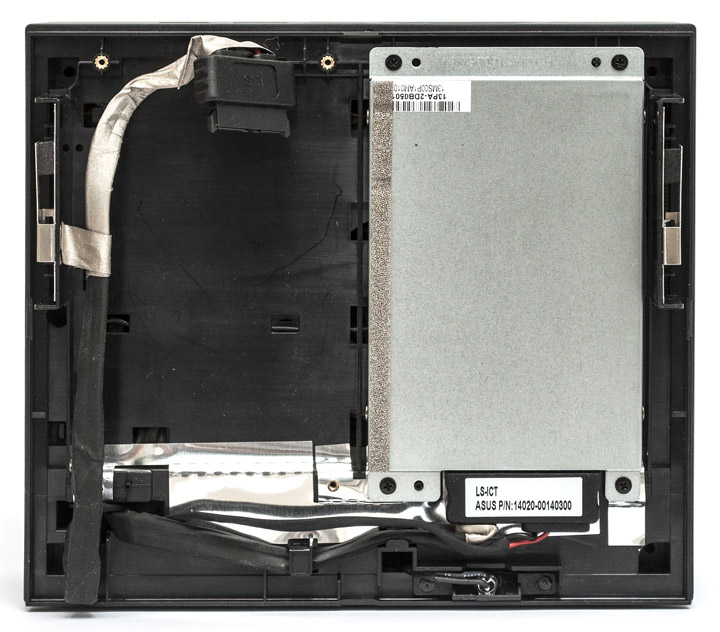

Верхняя крышка открывает доступ к дисковой подсистеме, которая в случае ASUS VivoMini VC66 представлена единственным SSD форм-фактора 2,5 дюйма. Что характерно, слева от накопителя видно место для установки еще одного запоминающего устройства, но кабели SATA и питания отсутствуют, так что без вмешательства в конструкцию нарастить дисковое пространство новичку за счет добавления второго накопителя формата 2,5″ не выйдет. Скорее всего, в случае с VivoMini VC66R, который лишен привода DVD-RW, второе посадочное место занято SSD, что позволяет организовать RAID-массив, повышающий быстродействие или дающий дополнительную надежность.

ASUC VivoMini VC66

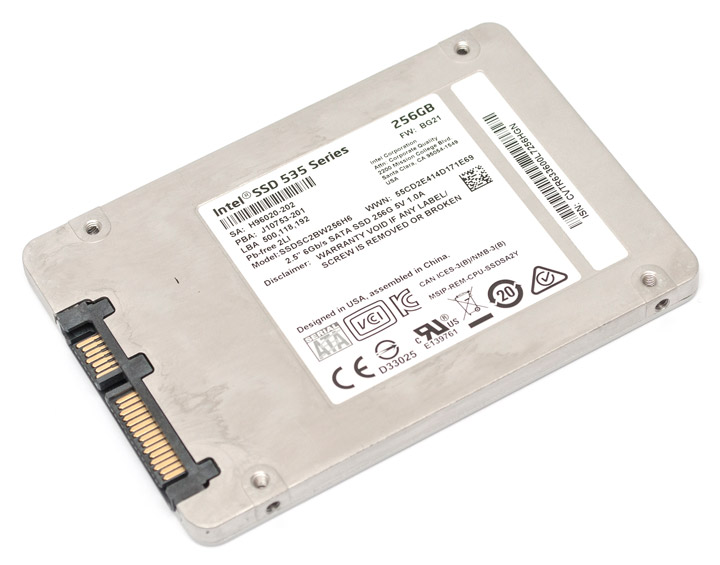

Герой сегодняшнего обзора комплектуется необычным твердотельным накопителем Intel SSD 535 Series объемом 256 ГБ с интерфейсом SATA 6 Гбит/с. Его необычность заключается в том, что официальной информации про модель SSDSC2BW256H6 практически нет, тогда как про ее ближайшего родственника — Intel SSD 535 Series ёмкостью 240 ГБ известно, что в его основе лежит контроллер SF-2281, а в качестве флэш-памяти применяются 16-нм чипы NAND MLC. Впрочем, однозначно утверждать, что в SSDSC2BW256H6 используются такие же компоненты, увы, нельзя.

ASUC VivoMini VC66

После демонтажа крышки, которая прикрывает нижнюю половину корпуса и одновременно служит шасси для накопителей, становится видно внутреннее устройство системного блока. Большую часть свободного пространства занимает система охлаждения, состоящая из центробежного вентилятора диаметром около 60 мм и радиатора с термосифонной трубкой, переносящей тепло от центрального процессора. Материнской плата ASUS VC66 VivoMini формата Mini-STX имеет размеры 147х140 мм, на ней помимо полноценного сокета LGA 1151, рассчитанного на работу любых процессоров Intel Skylake и Kaby lake с TDP до 65 Вт включительно, нашлось место для двух разъемов SO-DIMM, которые предназначены для установки оперативной памяти DDR4 с частотой до 2400 МГЦ и суммарным объемом ОЗУ до 32 ГБ включительно. Наш образец оказался укомплектованным одной планкой оперативной памяти на 4 ГБ с частотой 2400 МГц производства SK Hynix. Кроме того, системная плата оснащена двумя слотами M.2: один из них служит для инсталляции SSD формата 2280, а второй занят адаптером беспроводных сетей на базе чипсета Realtek RTL8723BE, который обеспечивает поддержку Wi-Fi стандартов IEEE 802.11b/g/n и Bluetooth 2.1/3.0/4.0. Подключение к проводной сети Gigabit Ethernet реализовано посредством контроллера Intel I219V, а за работу звуковой подсистемы отвечает HD-аудиокодек Realtek ALC3236. Силами чипсета Intel H110 обеспечивается функционирование двух внутренних портов SATA 6 Гбит/с, а также пары каналов USB 2.0 и четырех USB 3.0.

ASUC VivoMini VC66

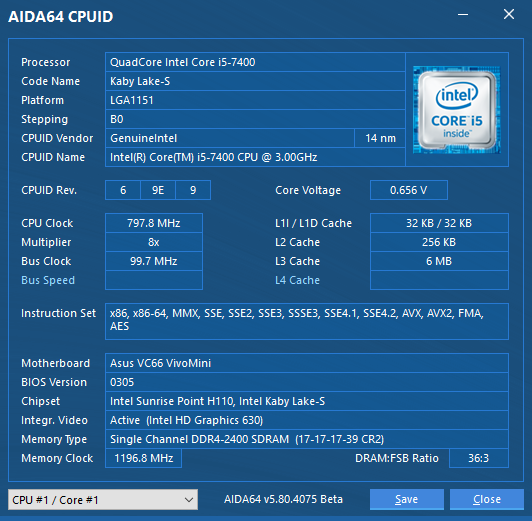

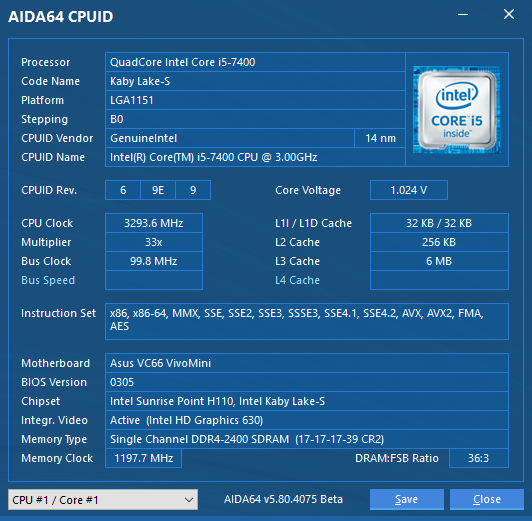

Попавший в нашу тестовую лабораторию VivoMini VC66 оснащен процессором Intel Core i5-7400, включающий в себя четыре полноценных вычислительных ядра и внушительный массив L3-кэша объемом 6 МБ. CPU произведен по 14-нм нормам и, несмотря на высокие тактовые частоты — от 3000 МГц в номинале до 3400 МГц при работе Turbo Boost, отличается невысоким тепловыделением, так что его TDP укладывается в 65 Вт. При отсутствии нагрузки в дело вступает технология EIST, которая снижает частоту и напряжение до минимума.

ASUC VivoMini VC66ASUC VivoMini VC66ASUC VivoMini VC66

В составе процессора Intel Core i5-7400 имеется двухканальный контроллер ОЗУ стандарта DDR4, а также графическое ядро Intel HD Graphics 630, которое насчитывает 24 исполнительных устройства, функционирующих на частоте до 1000 МГц в режиме Turbo Boost. Встроенная видеокарта поддерживает API DirectX 12.1 и позволяет выводить изображение одновременно на три дисплея с разрешением до 4096x2304 точек при частоте 60 Гц.

ASUC VivoMini VC66

Что касается кодирования и декодирования видеопотоков, то блок Intel Quick Sync, встроенный в графический акселератор HD Graphics 630, поддерживает на аппаратном уровне ускорение обработки большинства популярных форматов, в том числе H.264, HVEC (H.265) и VP-9 в разрешениях до 4К включительно.

ASUC VivoMini VC66
