Компания Cooler Master давно известна на отечественном рынке благодаря системам охлаждения, корпусам и блокам питания. Около 20 лет назад основным видом ее продукции были процессорные кулеры, сдержанные по внешнему виду, но эффективные по своим возможностям. После она одна из первых начала предлагать алюминиевые шасси и заправленные СВО.
Сейчас популярность этого бренда обусловлена доступными корпусами и системами охлаждения, но в ее активе все еще остались блоки питания, хоть они уже и не так активно продвигаются на нашем рынке. В целом, компания не прекращает развивать направление источников питания и с одной из новинок серии MasterWatt мы как раз и познакомимся в этом обзоре.
Cooler Master MasterWatt 650 (MPX-6501-AMAAB)
Рассматриваемое устройство относится к недавно выпущенным моделям Cooler Master, обладающим мощностью от 450 до 750 ватт и отвечающим стандарту 80 Plus Bronze. Все они «полумодульные», т.е. у них отстегивается лишь часть кабелей питания, а принудительная система охлаждения активируется только после 15% нагрузки на блок. Ну и, конечно же, на такие решения обещана 5-летняя гарантия.

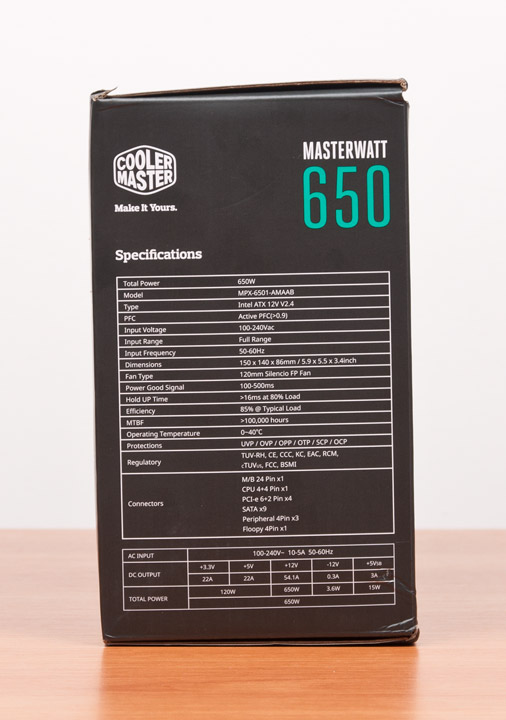

Поставляется блок в черной упаковке, на которой изображено само устройство и основные характеристики и возможности приобретаемого устройства.

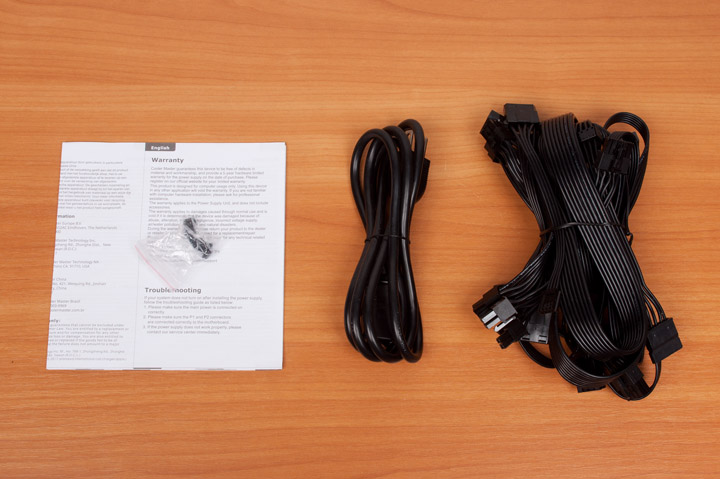

Комплект поставки не изобилует ничем лишним, лишь все необходимое для установки в систему: инструкция, комплект монтажных винтов, отстегивающиеся шлейфы и сетевой шнур. Блок, кстати, имеет весьма оригинальную защиту для транспортировки.

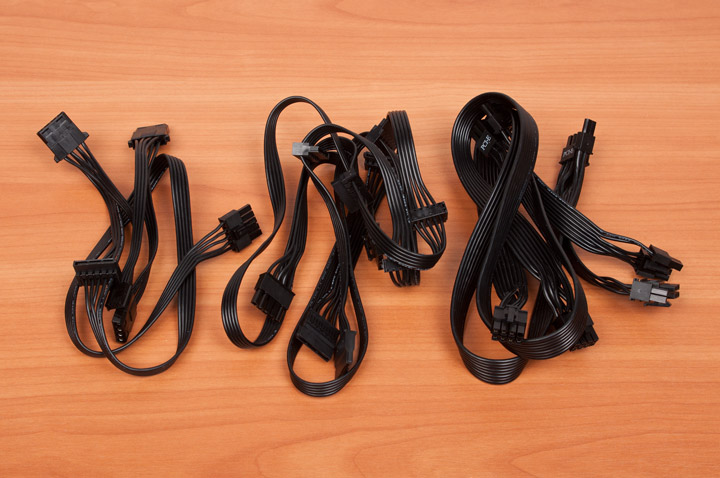

Кабель питания материнской платы (55 см) и процессора (4+4; 60 см) стационарные, остальные имеют следующий вид:
- два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (55 см);
- два с четырьмя разъемами питания для SATA-устройств (50+12+12+12 см);
- один с одним разъемом питания для SATA-устройств, тремя разъемами питания для IDE-устройств и одним для FDD (50+12+12+12+12 см).
Все шлейфы плоские, стационарные дополнительно заключены в нейлоновую оплетку. Данного количества хватит для постройки системы с большим количеством различного оборудования.

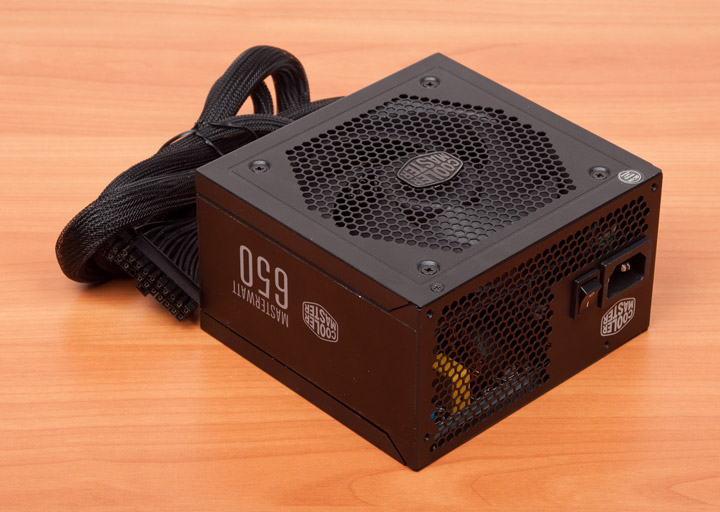

Внешне блок, благодаря черному цвету, не сильно выделяется на фоне прочих решений для розничного рынка, лишь штампованная решетка 120-мм вентилятора вносит нотки оригинальности.

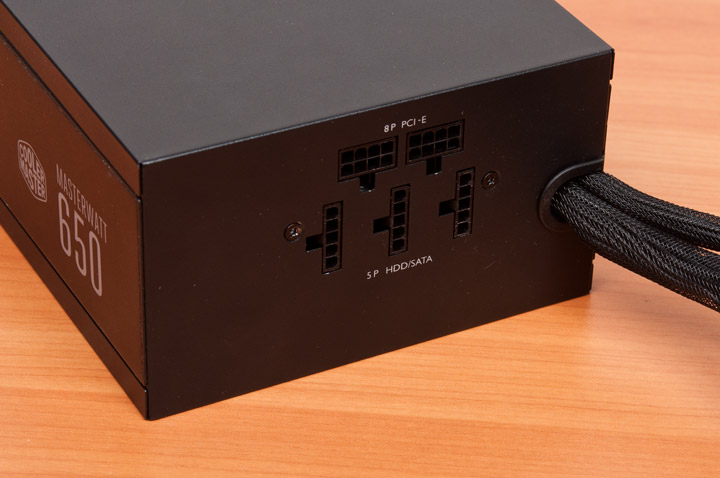

На внутренней панели присутствуют разъемы для отстегивающихся шлейфов. Для каждого типа подобран соответствующий разъем и спутать при подключении их будет проблематично.

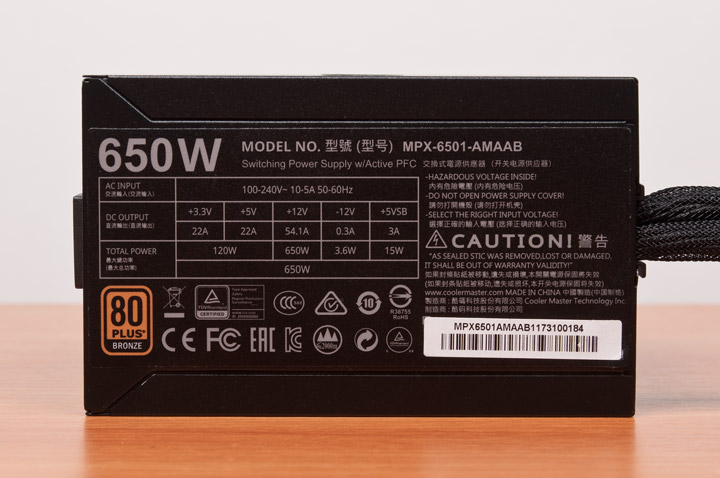

MasterWatt 650 обладает современными характеристиками и способен выдать свой номинал в 650 Вт по линии +12V. Комбинированная мощность низковольтных каналов составляет 120 Вт, чего должно хватит для систем последних поколений.
Для дежурного напряжения и линии –12V предусмотрено 3 и 0,3 ампер соответственно.
| Cooler Master MasterWatt 650 | +3.3V | +5V | +12V1 | –12V | +5Vsb |
|---|---|---|---|---|---|
| Макс. ток нагрузки, А | 22 | 22 | 54,1 | 0,3 | 3 |
| Комбинированная мощность, Вт | 120 | 650 | 3,6 | 15 | |
| Общая максимальная мощность, Вт | 650 | ||||
Присутствует модуль APFC и возможность работать в широком диапазоне сетевого напряжения. Из защит заявлено от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий, от перегрева. Также есть автоматическая регулировка оборотов вентилятора.

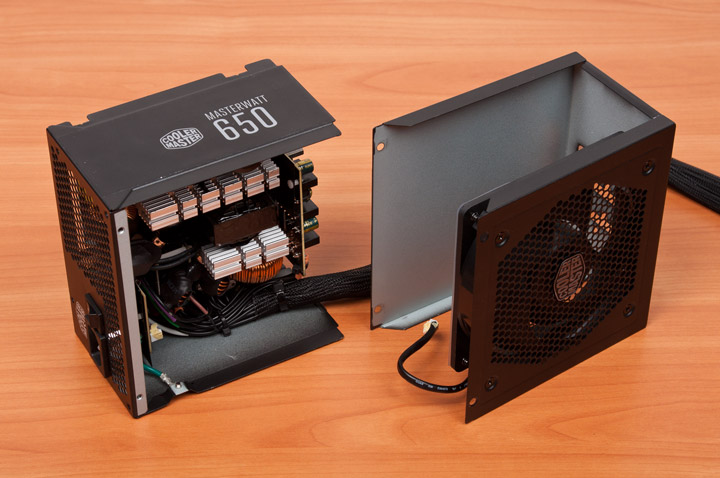

Снимаем крышку… А крышку оказалось не так легко снять. Корпус блока состоит из двух П-образных половинок, которые вставляются друг в друга. Решение оригинальное, но не очень удобное для, например, замены вышедшего из строя вентилятора.

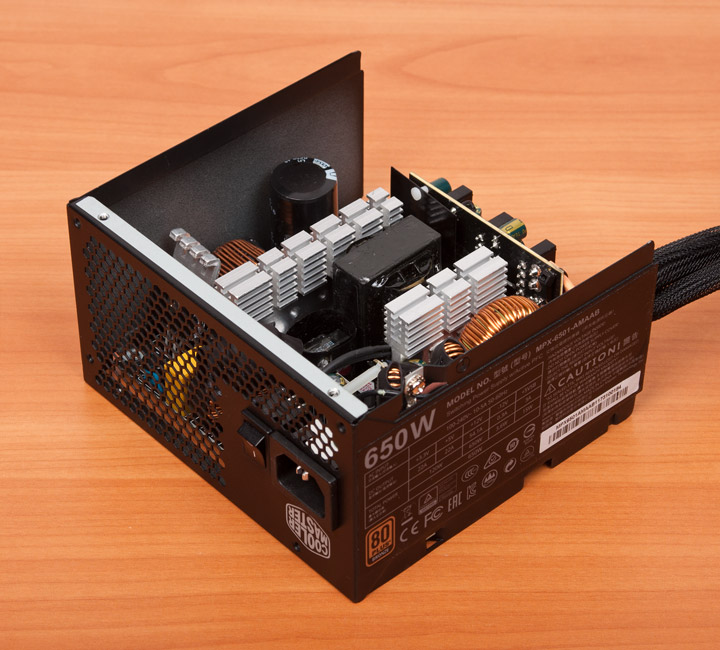

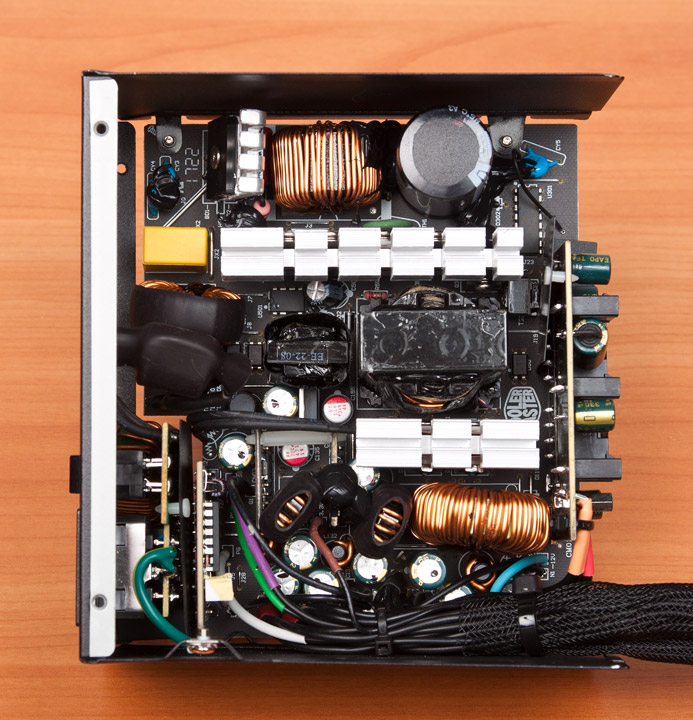

Итак, под крышкой оказалась платформа HEC на базе двухтактного прямоходового преобразователя с выпрямителем на диодах Шоттки и DC/DC-конвертерами.
Несмотря на модульность конструкции, глубина корпуса составляет всего 140 мм, а печатная плата оказалась даже компактней, при этом особой плотности монтажа элементов не замечено.

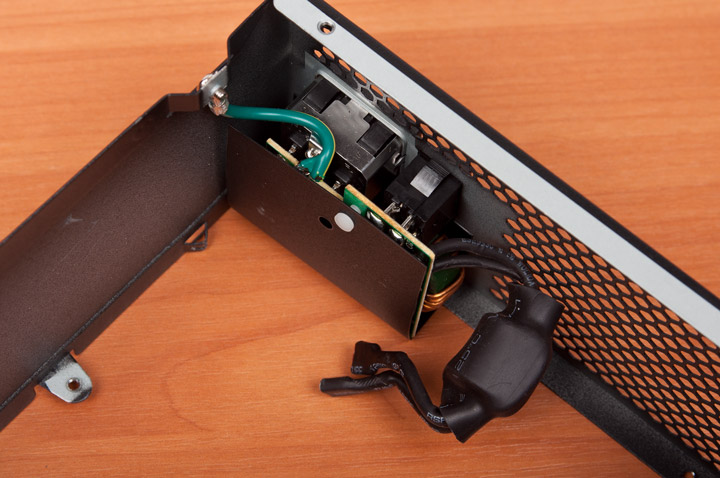

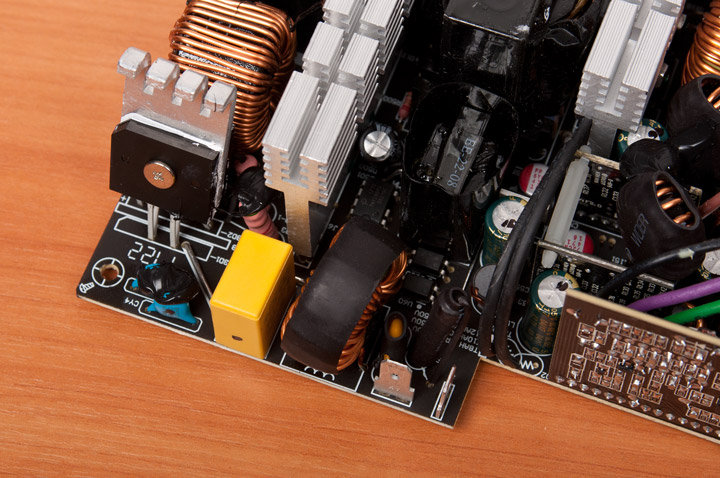

Входной фильтр разделен на две части: одна находится непосредственно на основной плате, а вторая совмещена с сетевым разъемом и выключателем.

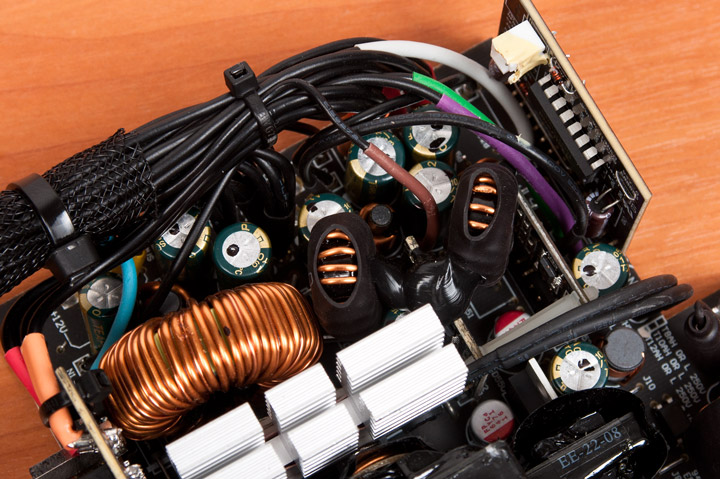

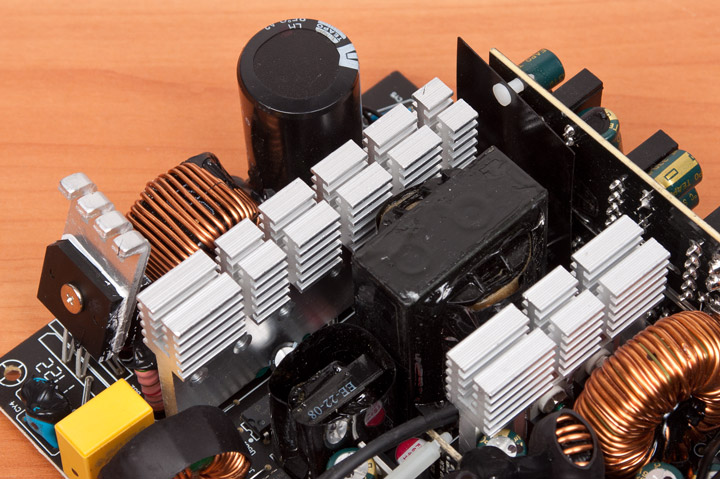

Силовые элементы охлаждаются небольшими радиаторами с хорошим оребрением, для пары диодных мостов предусмотрена небольшая пластинка с ребрами-лепестками. На радиаторе элементов выходной цепи расположен термодатчик.

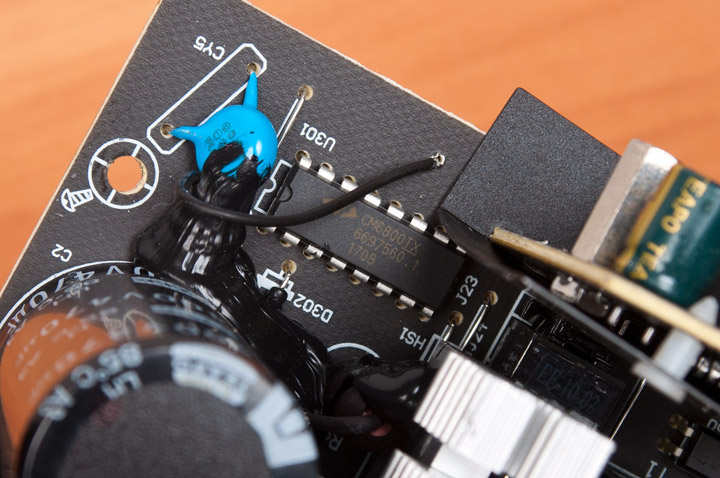

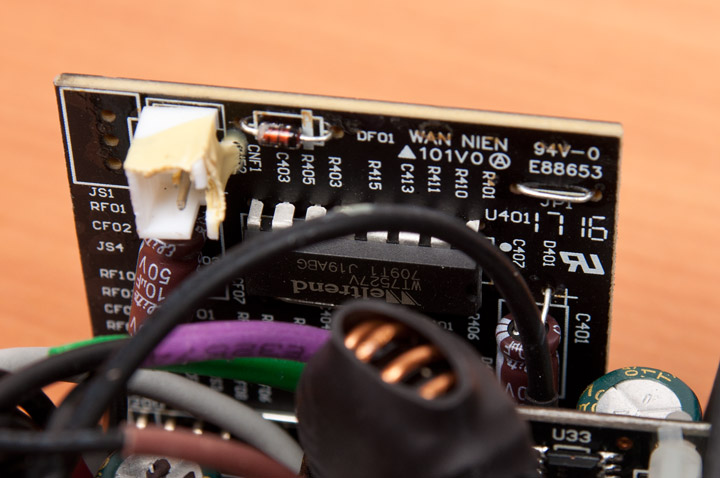

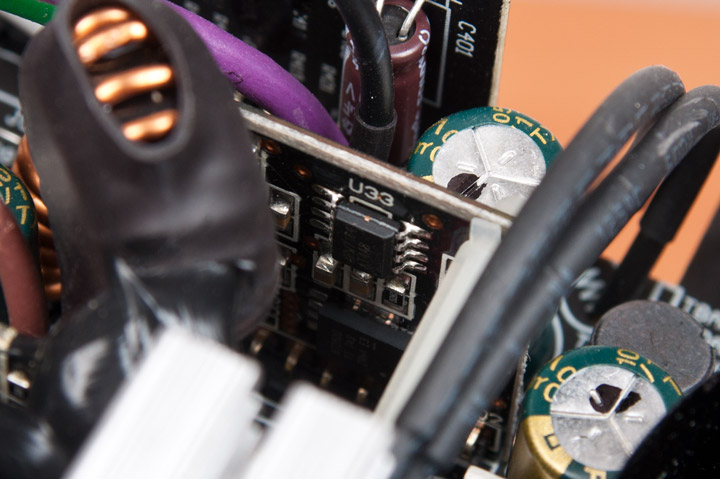

Управляется блок ШИМ-контроллером CM6800TX. Два отдельных DC/DC-преобразователя выполнены на чипах APW7164, расположенных на отдельных платках возле радиатора выпрямителя, при этом индуктивности каждого преобразователя впаяны в основную плату. Для мониторинга установили микросхему WT7527W, также на отдельной платке.

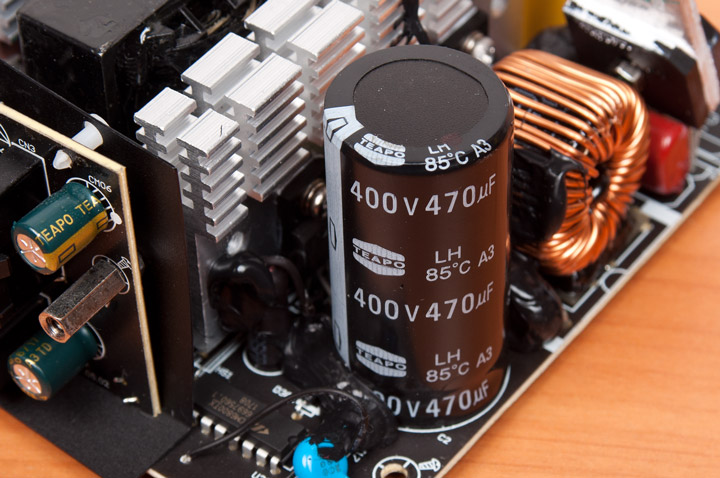

Электролитические конденсаторы используются фирмы Teapo. Во входной цепи стоит на 470 мкФ с рабочими напряжением 400 В и температурой 85 °C. Есть еще полимерные в DC/DC-преобразователе.

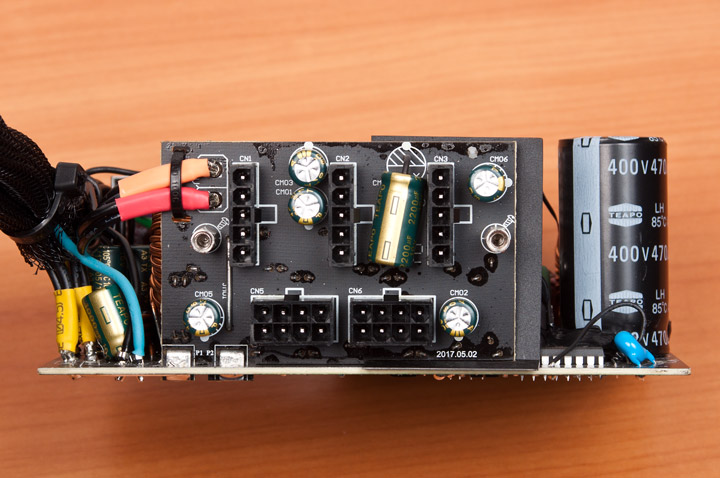

На плате для разъемов также установлено несколько электролитических конденсаторов. Сама же плата жестко крепится к основной PCB, что и позволило сконструировать блок в таком компактном корпусе.

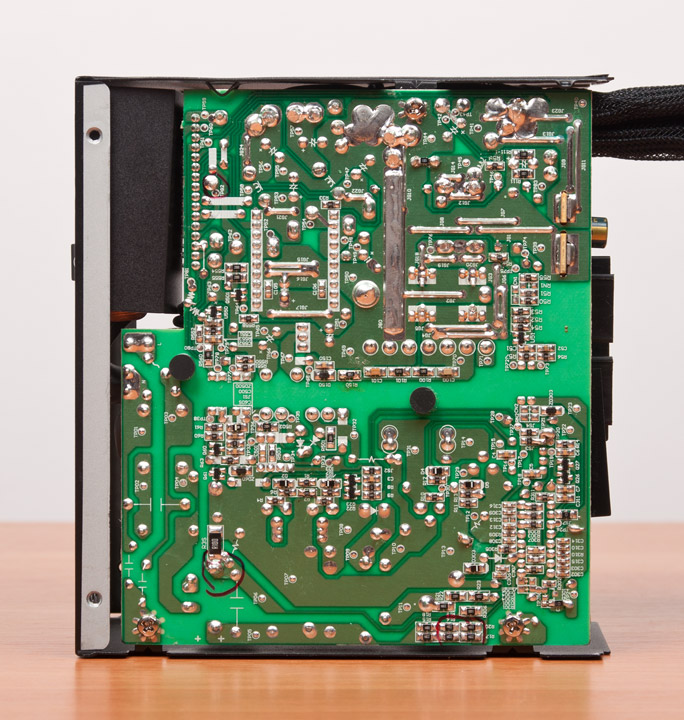

Качество пайки в основном нареканий не вызывает, есть, правда, следы лишнего припоя и заметно ручное вмешательство после автоматической линии.

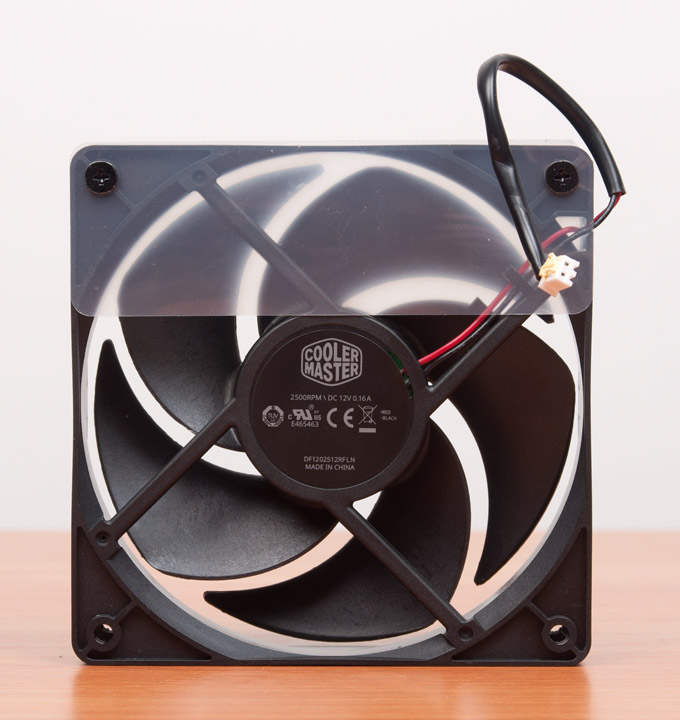

Охлаждается блок 120-мм вентилятором DF120251212RFLN с максимальной скоростью вращения 2500 об/мин и двухконтактным подключением.

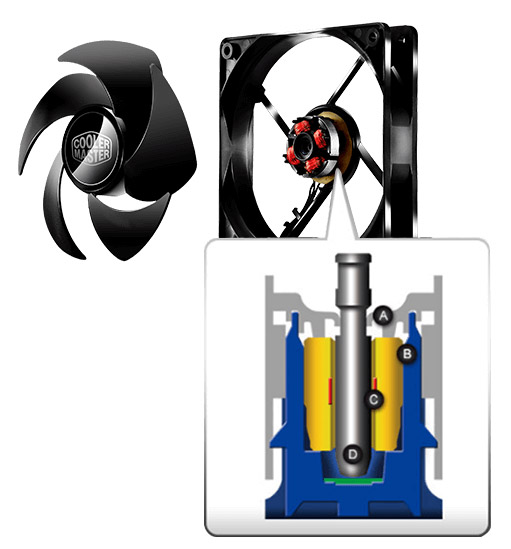

Главной особенностью этой модели является используемая самосмазывающаяся втулка с защитой от пыли уровня IP6X.
При старте системы и в режиме простоя вентилятор был полностью неподвижен, но с ростом нагрузки, от зафиксированных 710 об/мин, его скорость увеличивалась до 830 об/мин с легким жужжанием. Это касается игрового режима. Если увеличить потребляемую мощность, то частота вращения доходит вплоть до 2255 об/мин, уровень шума при этом соответствующий.
Методика тестирования
Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
- материнская плата: ASUS Maximus VIII Formula (Intel Z170);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
- видеокарты: GeForce GTX 1080;
- накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.
Также для максимальной нагрузки была собрана следующая система:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Карта Inno3D GeForce GTX 295 Platinum Edition использовалась для добавочной нагрузки. Также был включен режим, когда один адаптер GeForce GTX 295 был с отключенной технологией SLI. Такие комбинации позволили равномерно наращивать нагрузку на блок.
Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

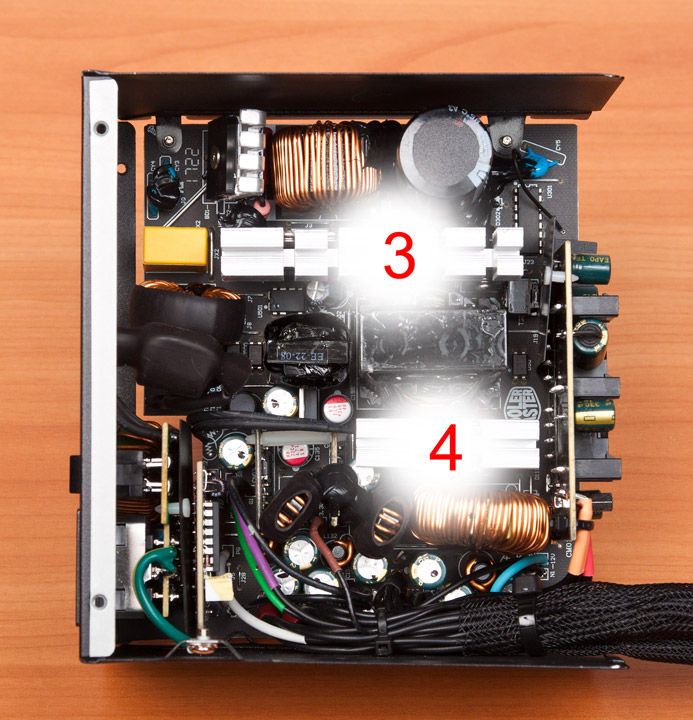

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
| GTX 1080 | GTX 1080 | GTX 295 (LGA1366) | GTX 295/2 (LGA1366) | GTX 295 + GTX 295 (LGA1366) | |
|---|---|---|---|---|---|
| Режим | Idle | Burn, Game+LinX | Idle | Burn, OCCT | Burn, OCCT |
| Потребляемая мощность, Вт | 38,4 (~31) | 355 (~300) | 188 (~155) | 539 (~450) | 771 (~630) |
| Линия +3.3V, В | 3,36 (+1,8) | 3,34 (+1,2) | 3,36 (+1,8) | 3,34 (+1,2) | 3,3 |
| Линия +5V, В | 5,05 (+1) | 5,04 (+0,8) | 5,03 (+0,6) | 5 | 4,96 (–0,8) |
| Линия +12V1 (MB), В | 12,13 (+1,1) | 12,10 (+0,8) | 12,14 (+1,16) | 12,09 (+0,75) | 12,07 (+0,9) |
| Линия +12V2 (CPU), В | 12,14 (+1,16) | 12,08 (+0,7) | 12,13 (+1,1) | 12,06 (+0,5) | 12,03 (+0,25) |
| Линия +12V3 (VGA1), В | 12,14 (+1,16) | 12,08 (+0,7) | 12,12 (+1) | 12,06 (+0,5) | 11,98 (–0,17) |
| Линия +12V4 (VGA2), В | 12,14 (+1,16) | 12,11 (+0,9) | 12,13 (+1,1) | 12,11 (+0,9) | 12,05 (+0,4) |
| Скорость вращения вентилятора, об/мин | – | 829 | 710 | 1360 | 2255 |
| Термодатчик №1 | 26,3 | 25,7 | 25,8 | 26,6 | 26,7 |
| Термодатчик №2 | 27,1 | 36,7 | 32,3 | 36,1 | 35,9 |
| Термодатчик №3 | 48 | 43,3 | 39 | 48,1 | 48,3 |
| Термодатчик №4 | 58,9 | 68,8 | 59 | 90,5 | 94 |
Хорошая стабилизация и неплохие шумовые характеристики на средних нагрузках позволяют собрать производительную игровую систему с умеренным уровнем шума. Но смущает нагрев радиатора в выходной цепи на мощности, близкой к номинальной, температура которого может достигать в среднем 94 °C.
Выводы
Протестированная новинка вполне может стать неплохим выбором для постройки мощной игровой системы на базе топового графического акселератора, а без разгона даже пары менее производительных современных решений. Любители тишины также не останутся в стороне благодаря беззвучному режиму при минимальной нагрузке и умеренному уровню шума при средней. Кроме того, компактные размеры MasterWatt 650 позволят установить блок даже в небольшие корпуса. Единственное, что смущает в нем, так это нагрев радиатора выходной цепи, но производитель гарантирует безотказную работу устройства на протяжении 5 лет, а значит, он уверен в своем продукте. Ведь не зря был установлен даже вентилятор с защитой от пыли. И только наличие большого количества конкурентов в ценовом диапазоне около 70–80 долларов может повлиять на выбор пользователя.
