Обзор блока питания Chieftec Photon CTG-750C-RGB мощностью 750 Вт и ARGB-подсветкой

В последнее время Chieftec не перестает удивлять своим отношением к розничному рынку. Поднятие информативности упаковок для блоков питания, представление суббренда Chieftronic с качественной продукцией и повышенное внимание RGB-подсветке — минимальный перечень того, что произошло с компанией за последний год. Наличие характеристик устройства на коробке всегда поможет с выбором потенциальному покупателю, а качественные решения никогда лишними не бывают, но RGB сразу делит потребителей на два лагеря — тех, кому она нравится, и кому нет. К счастью, компания не стала серьезно обновлять модельный ряд, переводя все поголовно на соответствие веяниям последней моды, так что, поклонники этой марки и противники подсветки в одном флаконе могут вздохнуть с облегчением. Ну а для приверженцев RGB мы посвятим данный материал, рассмотрев блок питания CTG-750C-RGB новой серии Photon.

Chieftec Photon CTG-750C-RGB

Chieftec Photon 750W (CTG-750C-RGB)

Модель Chieftec CTG-750C-RGB
Страница продукта chieftec.eu
Мощность, Вт 750
Сертификат энергоэффективности 85%
Форм-фактор ATX
Схема подключения кабелей Полу модульная
Мощность канала +12V1, Вт (А) 360 (30)
Мощность канала +12V2, Вт (А) 360 (30)
Комбинированная мощность +12V, Вт (А) 675 (56,25)
Мощность канала +5V, Вт (А) 110 (22)
Мощность канала +3,3V, Вт (А) 72,6 (22)
Комбинированная мощность +3,5V и +5V, Вт (А) 130
Мощность канала –12, Вт (А) 3,6 (0,3)
Мощность канала +5Vsb, Вт (А) 12,5 (2,5)
Активный PFC +
Диапазон сетевого напряжения, В 230
Частота сетевого напряжения, Гц 50
Размер вентилятора, мм 120х120х25
Типа подшипника Гидродинамический
Количество кабелей/разъемов для CPU 1/2x EPS12V (4+4)
Количество кабелей/разъемов для PCI-E 2/4x (6+2)
Количество кабелей/разъемов для SATA 2/6
Количество кабелей/разъемов для IDE 2/4
Количество разъемов для FDD 1
Защиты OPP, OVP, SCP, SIP, UVP, AFC
Размеры (ШхВхГ), мм 150х86х140
Масса, кг 2,15
Гарантия, мес 2 года
Стоимость 2131 грн

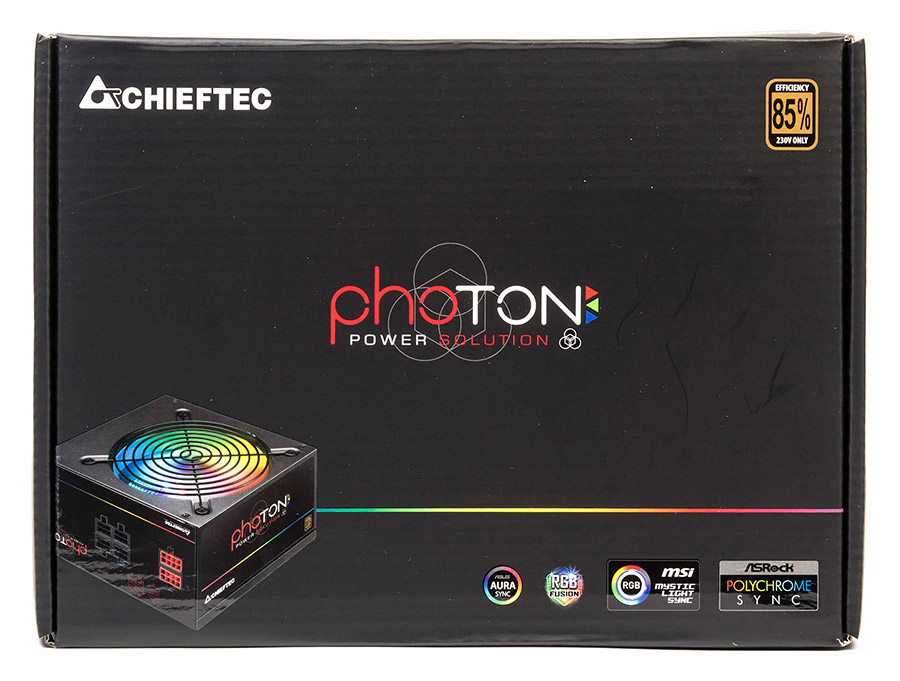

Блок питания поставляется в черной коробке, оформление которой аналогично рассмотренному ранее Photon Gold 650W. На упаковке указана информация сразу для двух моделей на 650 и 750 ватт.

Chieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGB

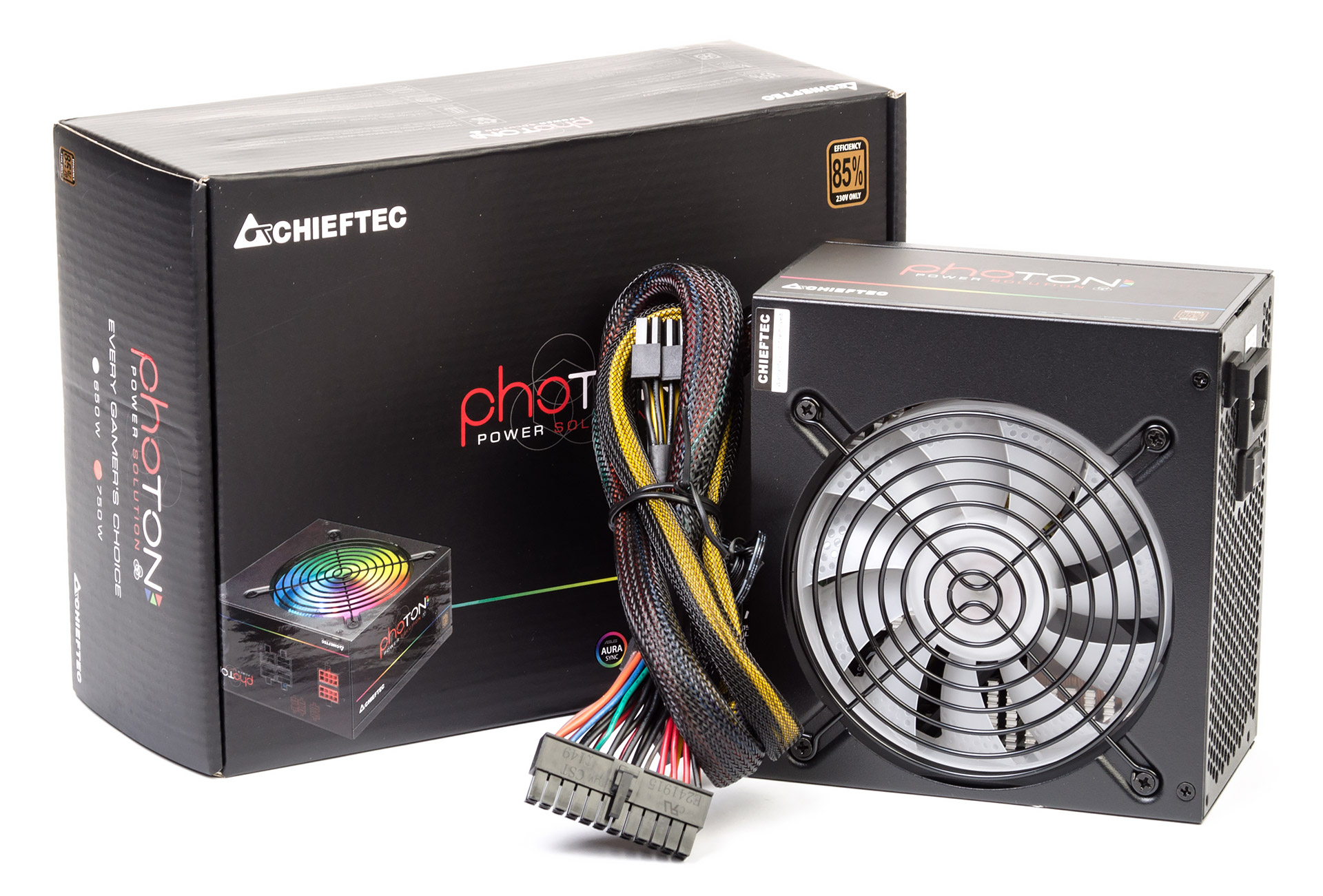

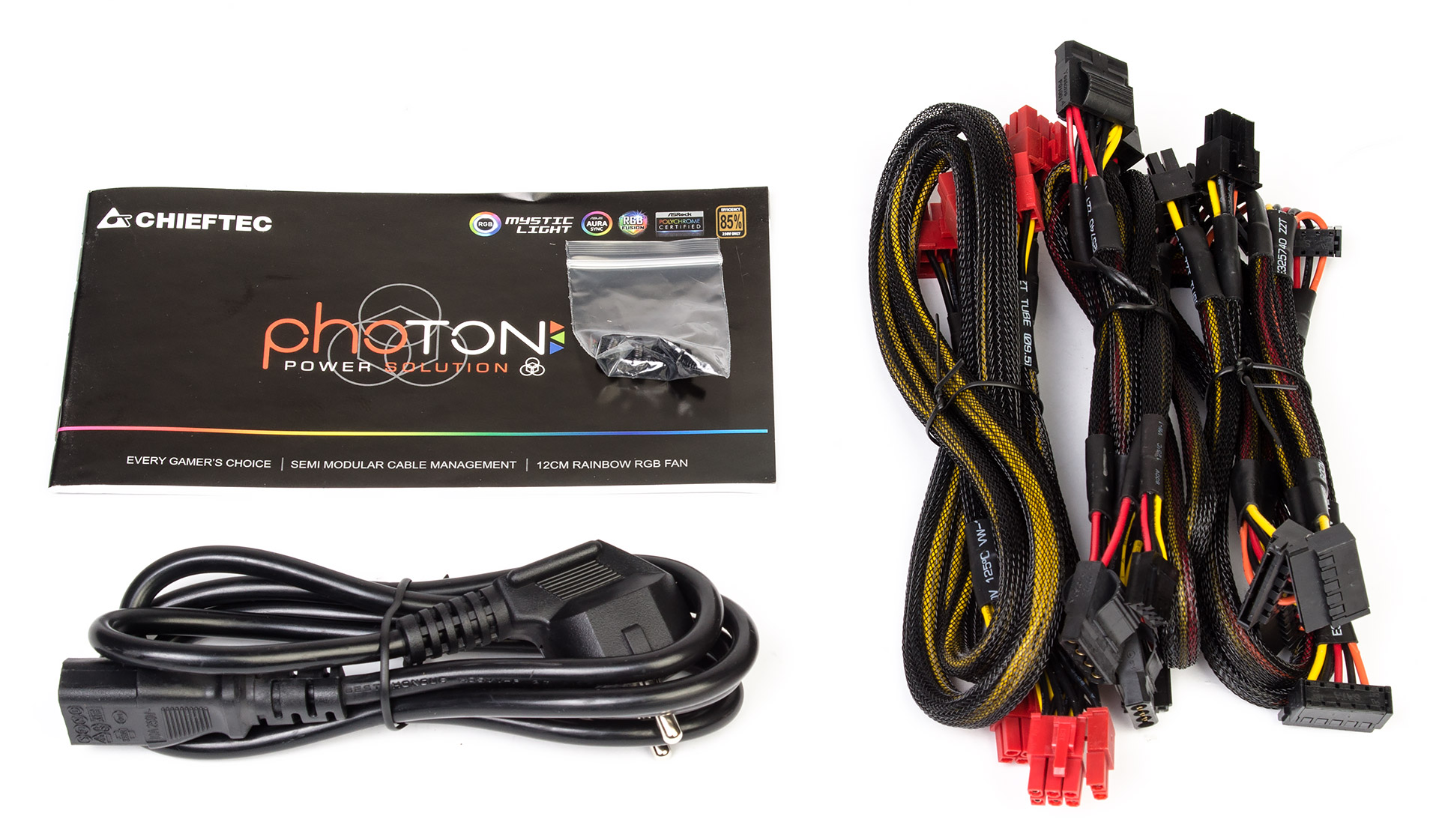

В комплекте присутствует инструкция, монтажные винты, набор отстегивающихся кабелей и сетевой шнур.

Chieftec Photon CTG-750C-RGB

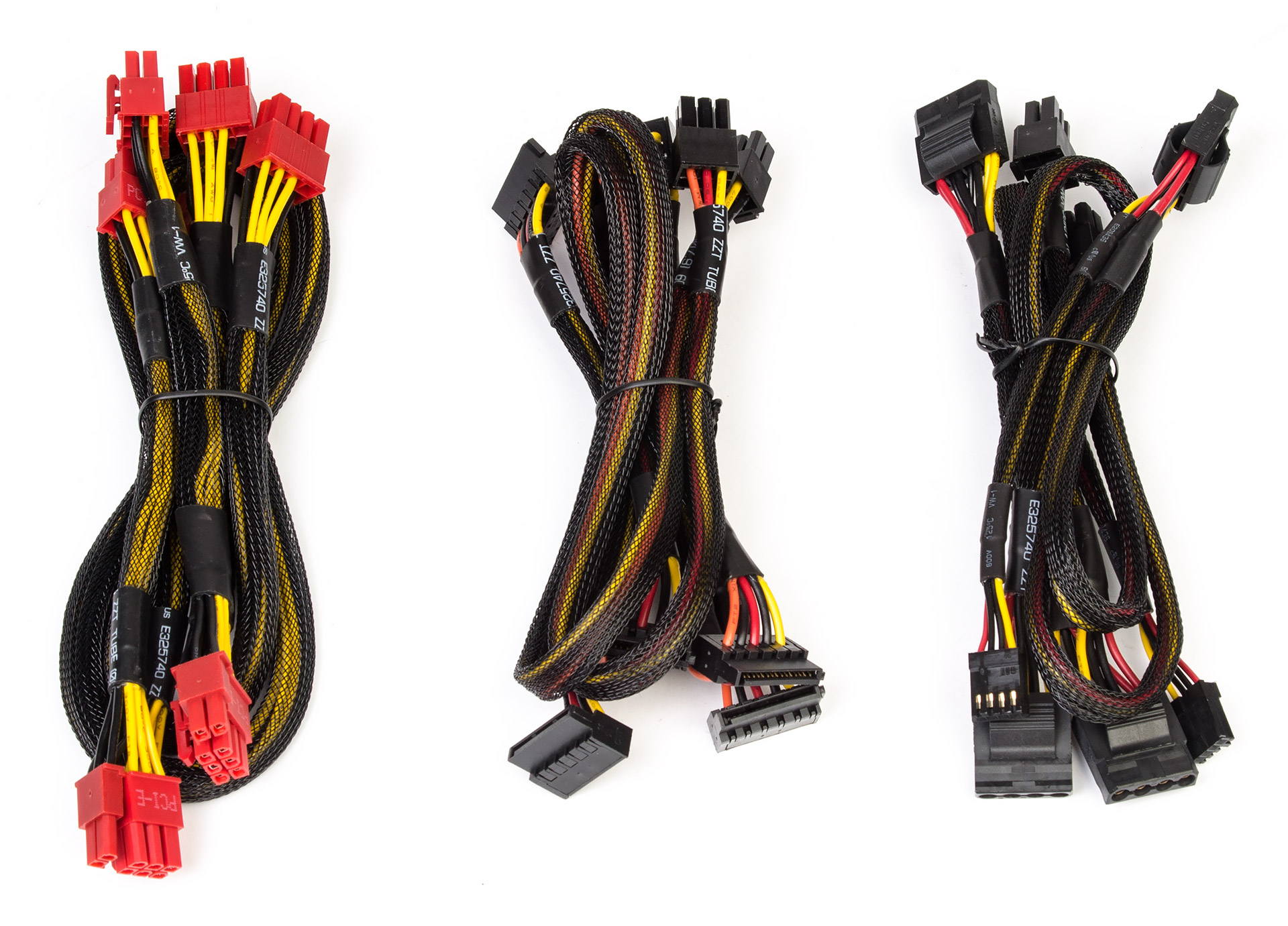

Шлейфы для питания материнской платы (55 см) и процессора (4+4; 60 см) стационарные, есть еще 65-см провод для подключения адресной RGB-подсветки, остальные представлены следующим количеством:

  • два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (55 см);
  • два с тремя разъемами питания для SATA-устройств (45,5+15+15 см);
  • один с двумя разъемами питания для IDE-устройств и одним для FDD (45+15+14,5 см).

Chieftec Photon CTG-750C-RGB

Кабели, честно говоря, коротковаты. В хорошем корпусе при нижнем расположении блока питания могут возникнуть проблемы с нехваткой длины для процессорного шлейфа, так что придется его тянуть по диагонали. Все кабели обычные, не плоские, и заключены в нейлоновую оплетку.

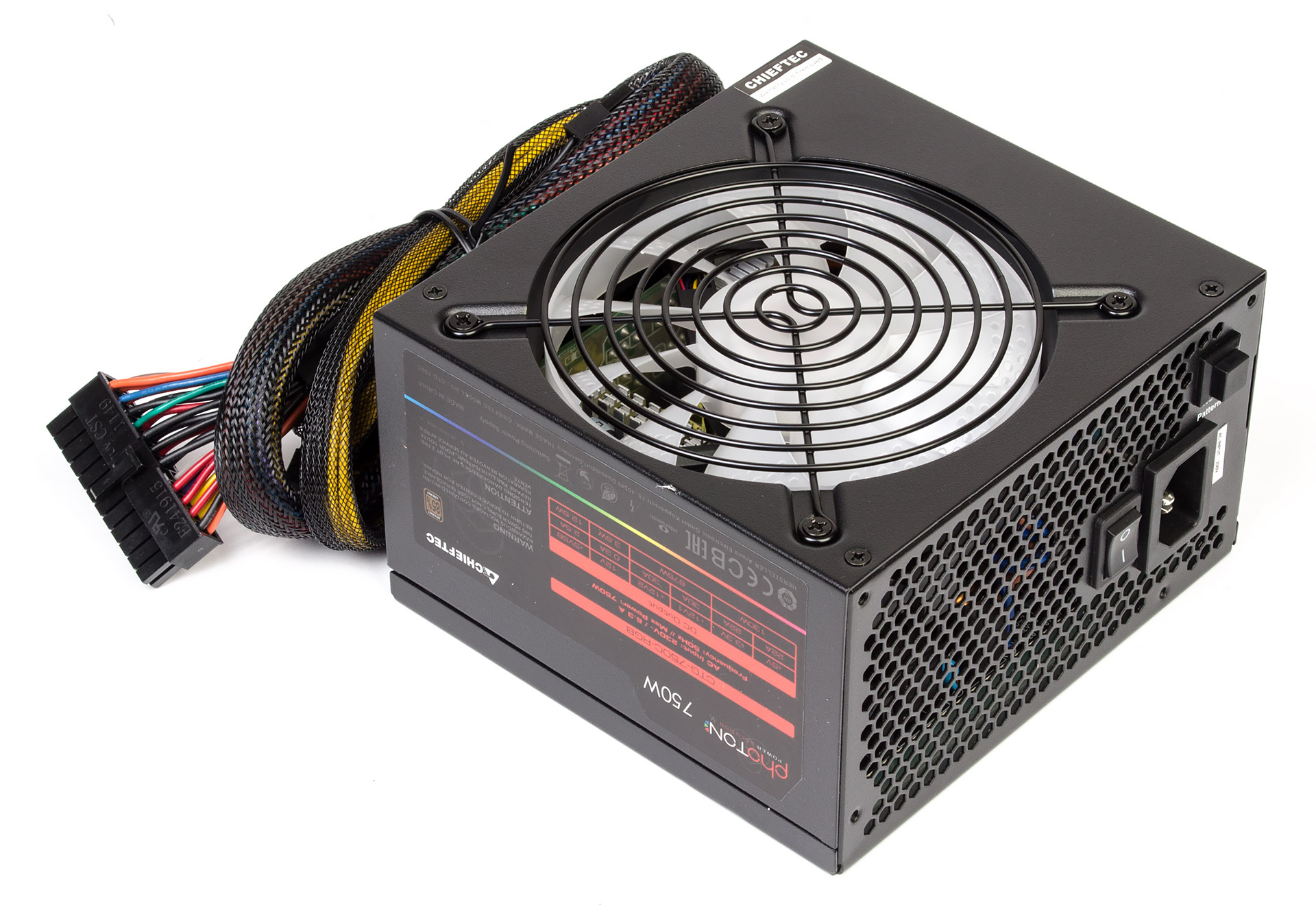

Внешне блок выполнен один в один как уже побывавший у нас на тестировании Chieftec CTG-750C — все тот же небольшой корпус черного цвета со смещенным 120-мм вентилятором с проволочной решеткой.

Chieftec Photon CTG-750C-RGB

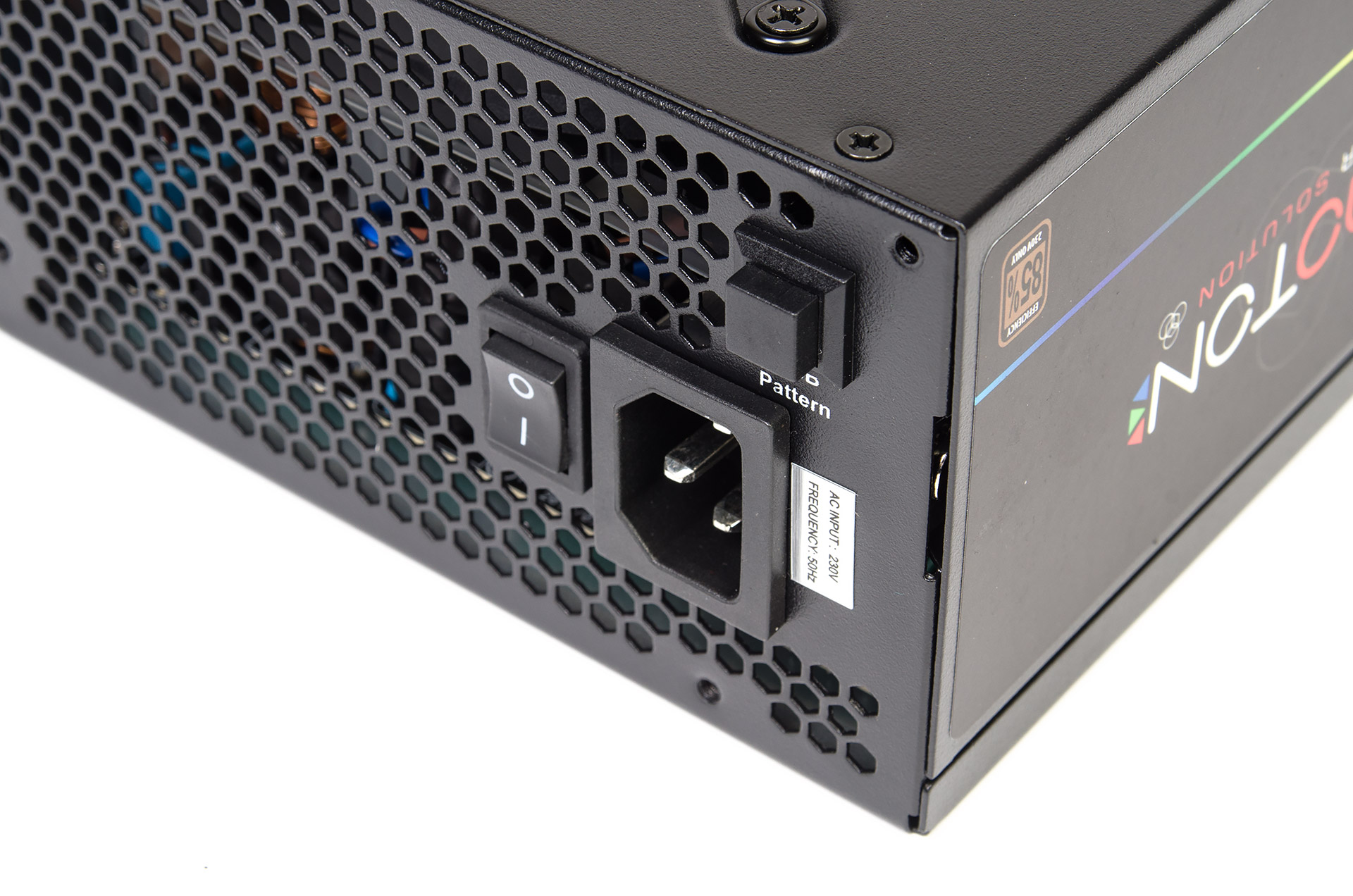

Лишь на внешней панели появилась кнопка переключения режимов работы подсветки.

Chieftec Photon CTG-750C-RGB

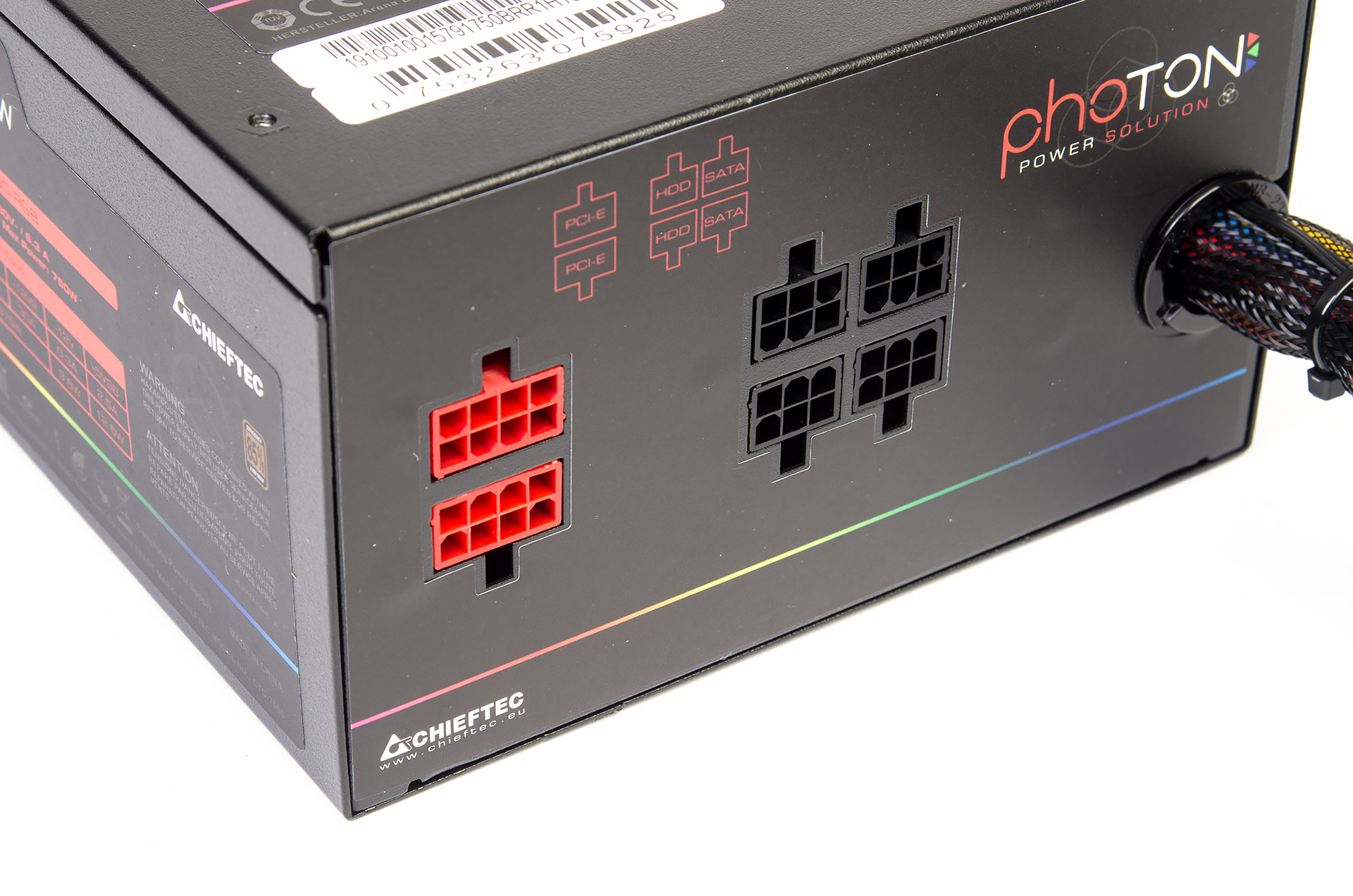

На внутренней стенке находятся такие же разъемы для подключения отстегивающихся кабелей. Есть схема для чего и какой кабель предназначен, да и размеры коннекторов у них разные, так что спутать при соединении не получится.

Chieftec Photon CTG-750C-RGB

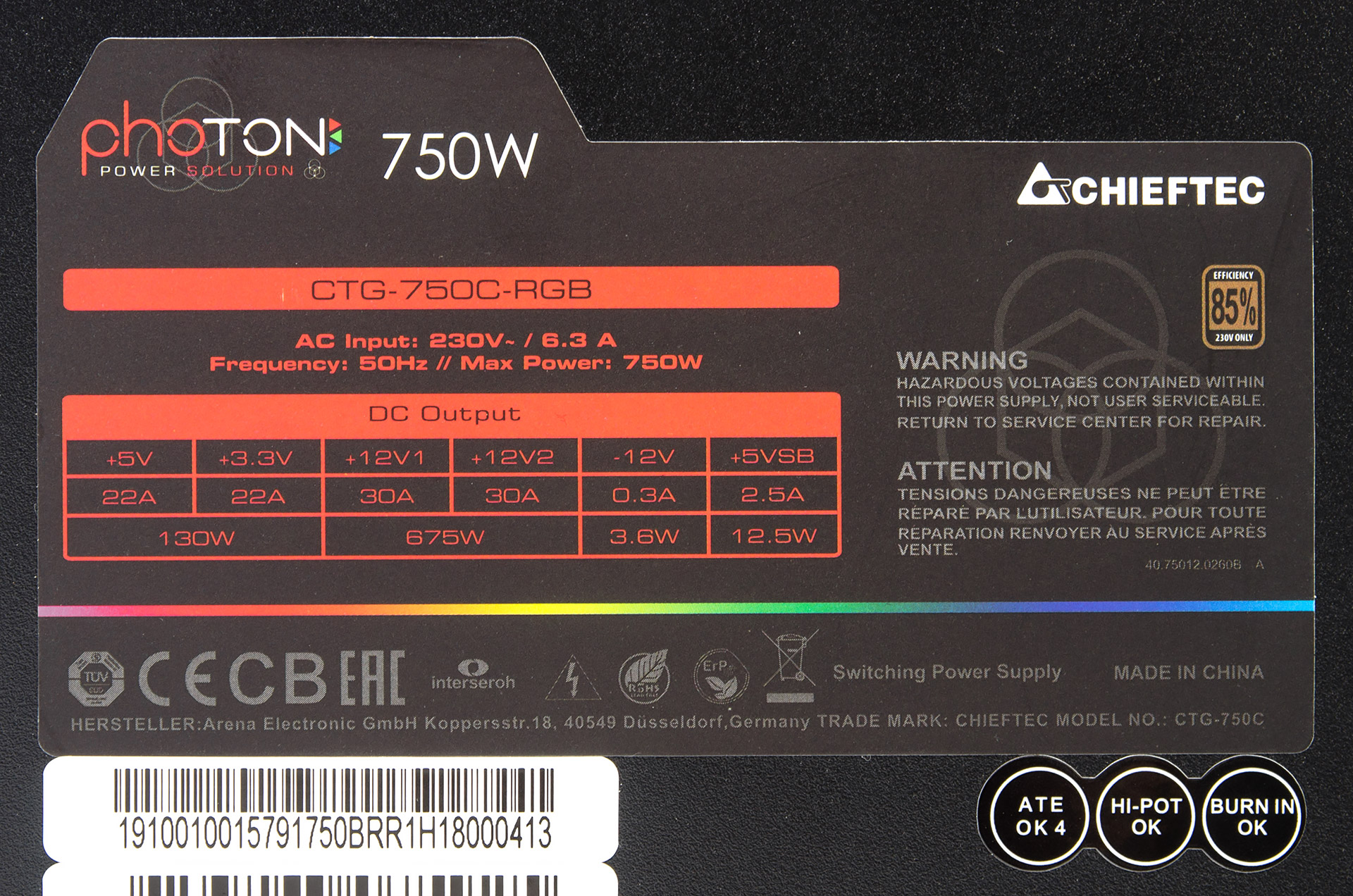

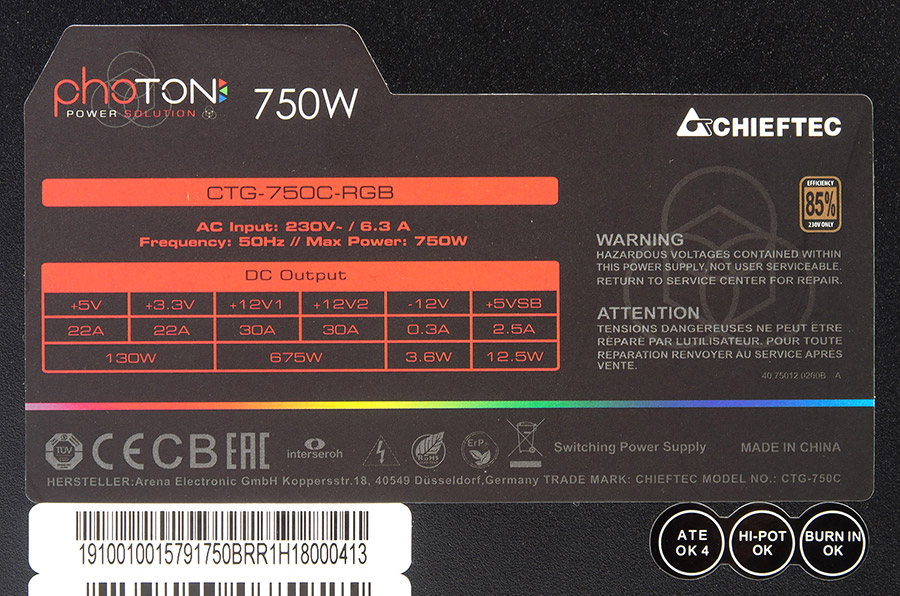

Характеристики соответствуют современным нормам, но наличие двух виртуальных линий немного портит общее впечатление. Справедливости ради стоит отметить, что каких-либо проблем со стабильностью системы во время тестирования не наблюдалось. Итак, блок может выдать до 675 Вт по всем линиям +12V и комбинированные 130 Вт по низковольтным каналам. Для дежурного напряжения предусмотрено 12,5 Вт, а для –12V — 3,6 Вт. Интересно, что на этикетке указана взятая за основу модель CTG-750C.

Chieftec Photon CTG-750C-RGB

Photon 750W сертифицирован по внутреннему стандарту энергоэффективности Chieftec, который обещает КПД в районе 85% для сетей переменного напряжения 230 В. Если в местности наблюдаются проблемы со стабильностью напряжения, то с этим блоком лучше использовать стабилизатор или источник бесперебойного питания. Из заявленных защит присутствуют: от перегрузки по мощности, от повышенного и пониженного выходного напряжения, от короткого замыкания, от всплесков и бросков напряжения. В наличии присутствует автоматическая регулировка скорости вращения вентилятора.

Блок выполнен на «бронзовой» платформе Sirfa с групповой стабилизацией напряжений с использованием диодов Шоттки в выходном выпрямителе. Старая версия CTG-750C была все же куда интереснее в этом плане.

Chieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGB

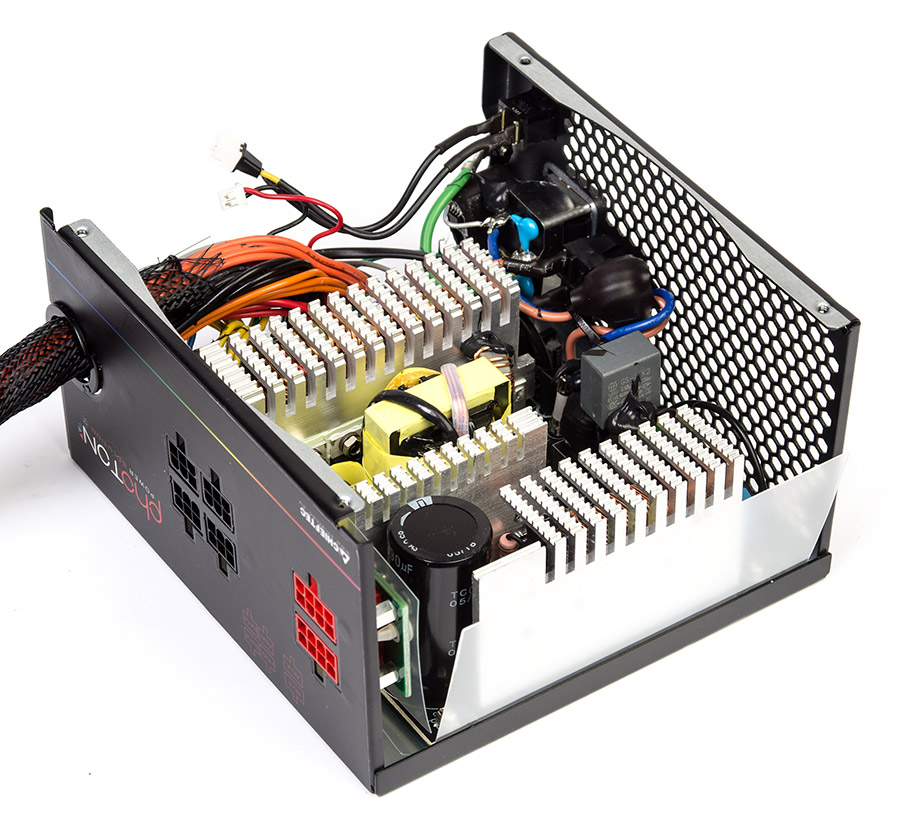

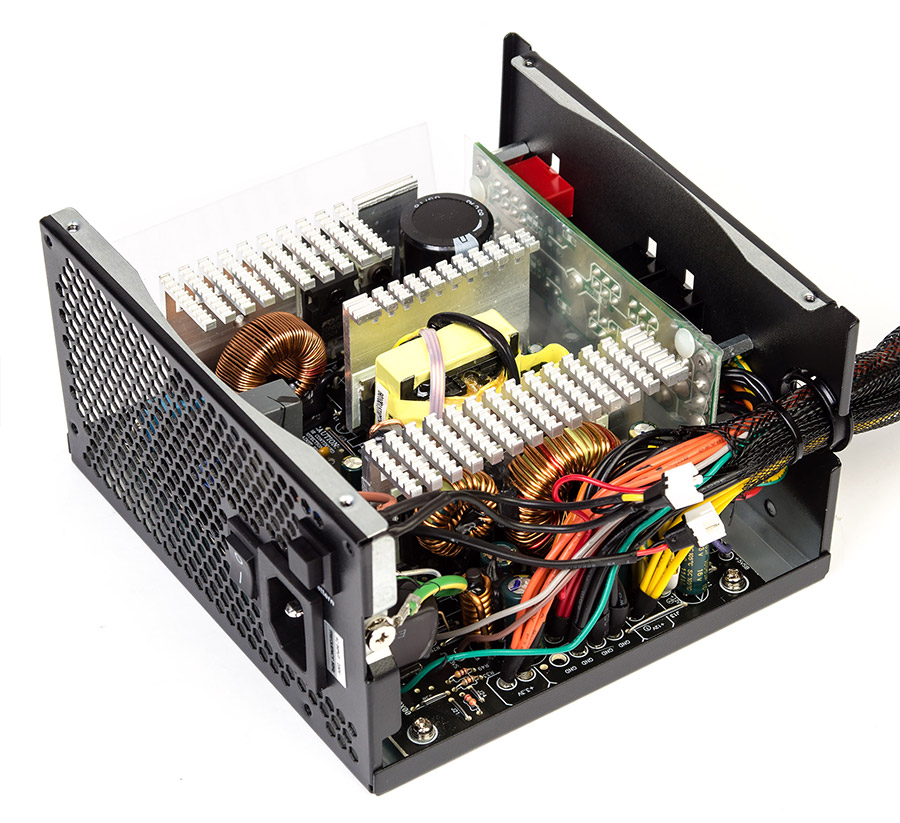

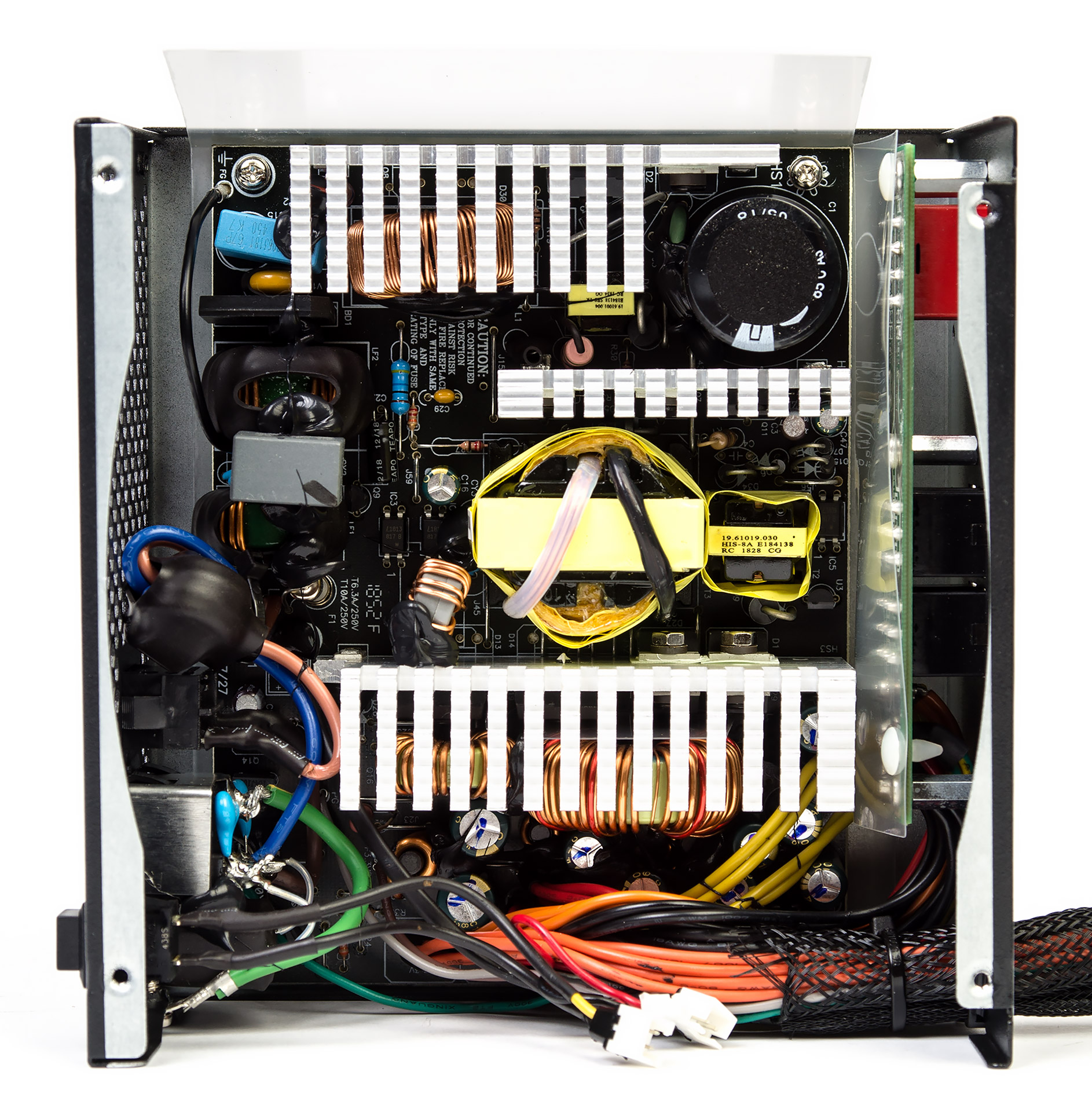

Вопросов к компоновке нет, все аккуратно расположено, а пустующие места отсутствуют. По этой части продукция Chieftec всегда была на хорошем уровне.

Chieftec Photon CTG-750C-RGB

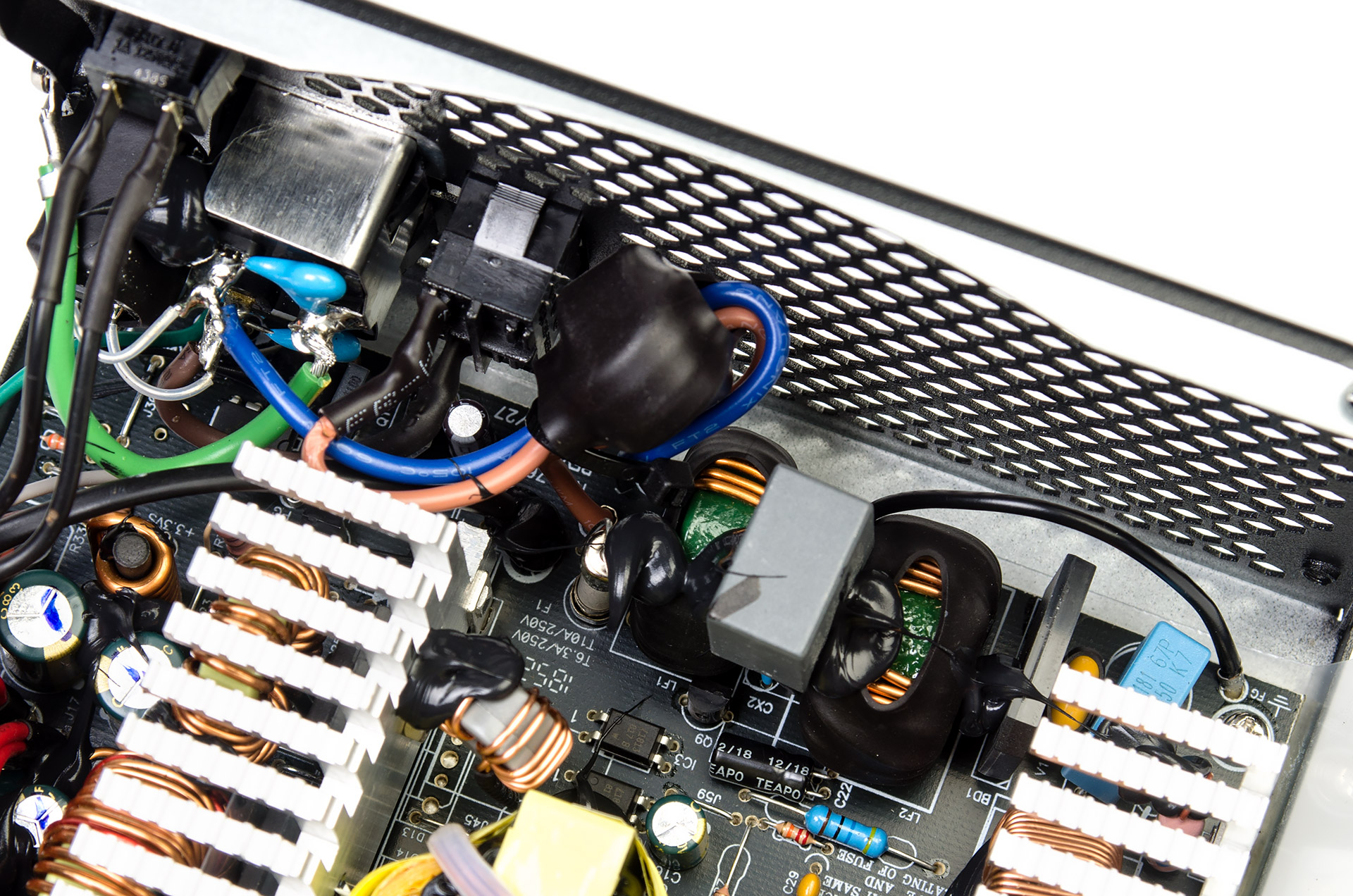

Также нет претензий ко входному фильтру, который частично реализован на сетевом разъеме. Все элементы на месте, включая варистор.

Chieftec Photon CTG-750C-RGB

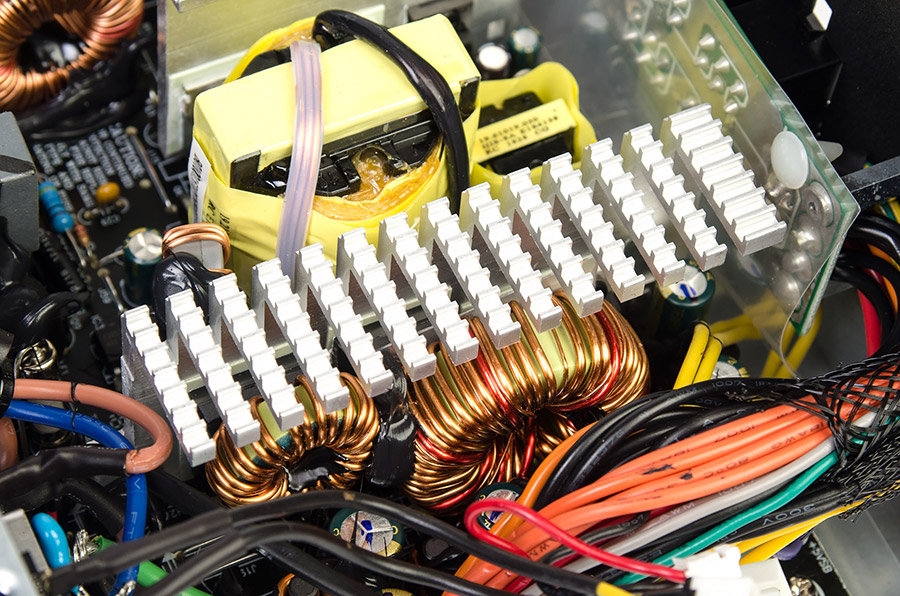

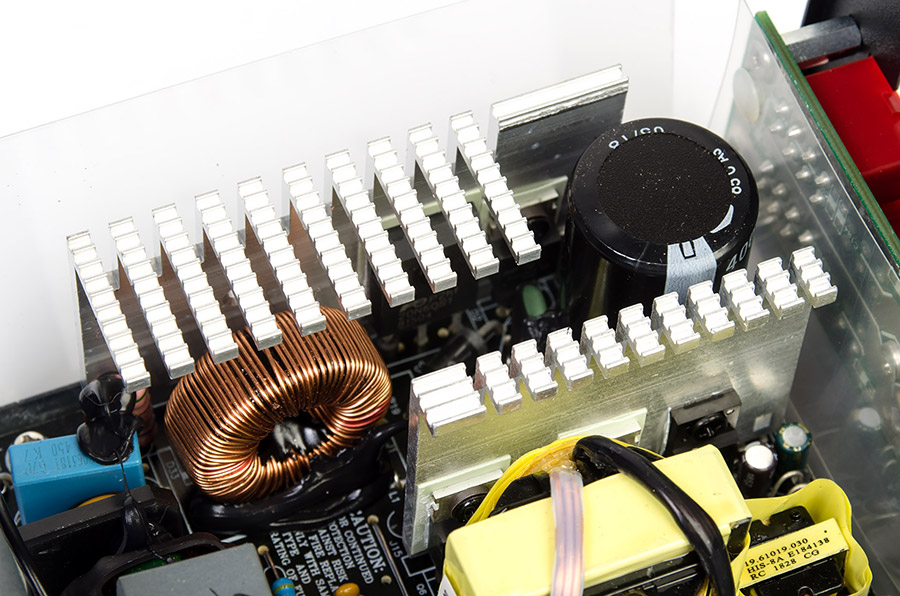

Охлаждение компонентов модуля APFC осуществляется алюминиевым Г-радиатором, для ключевых транзисторов предусмотрен охладитель меньших размеров. Диоды Шоттки довольствуются самым крупным радиатором, что и не удивительно, учитывая его прогрев почти до 70 градусов. На нем же установлен датчик для регулирования скорости вращения вентилятора.

Chieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGB

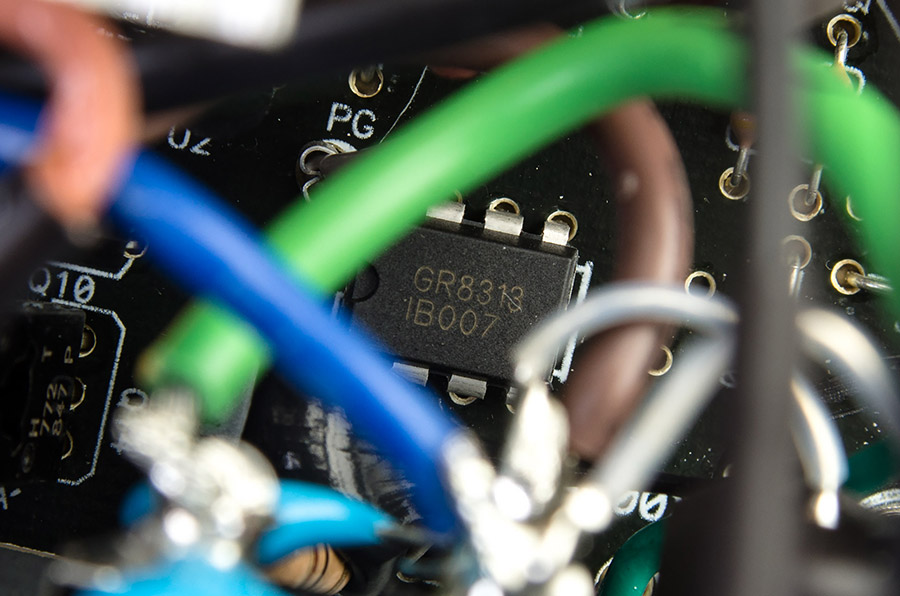

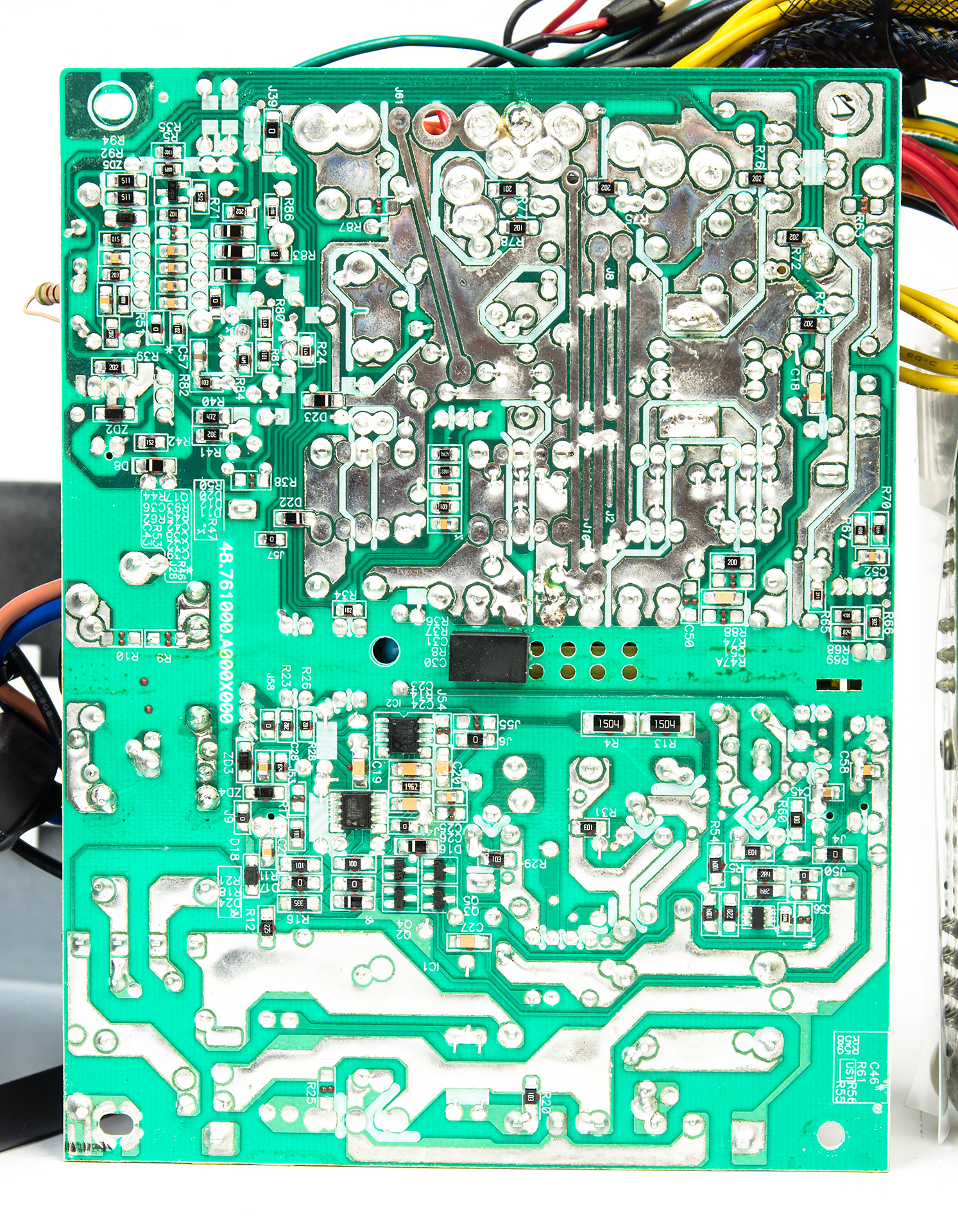

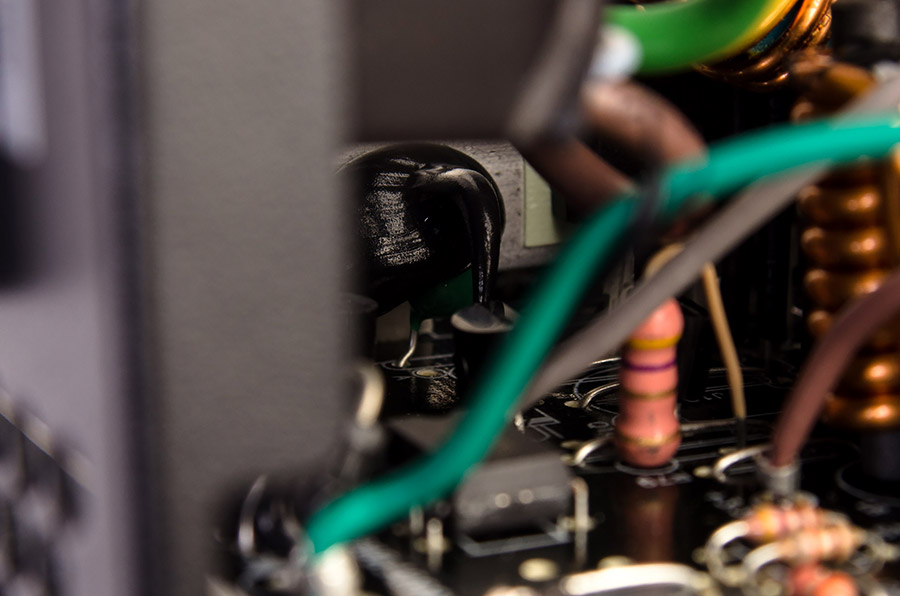

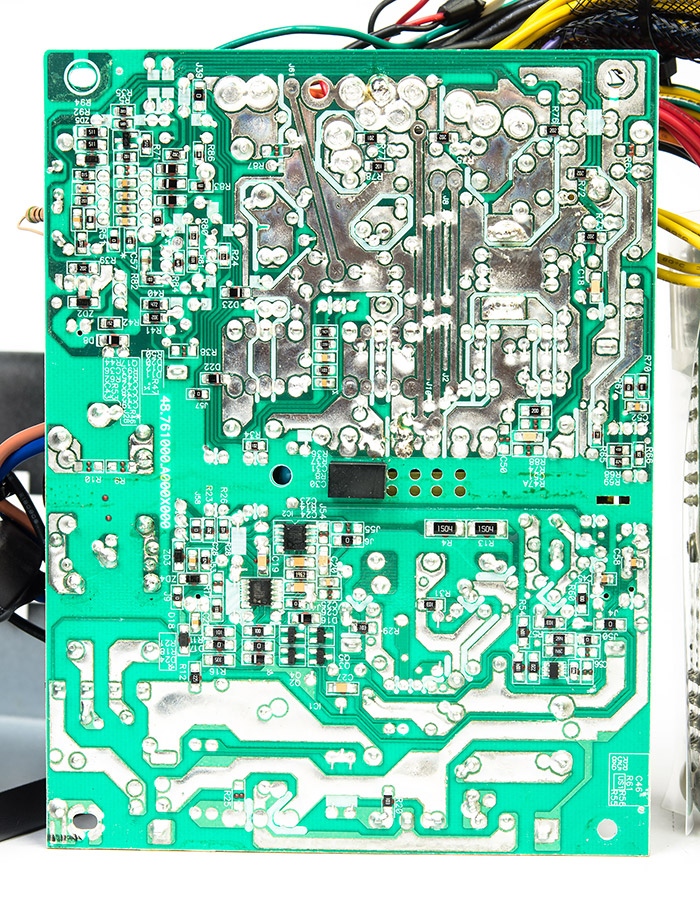

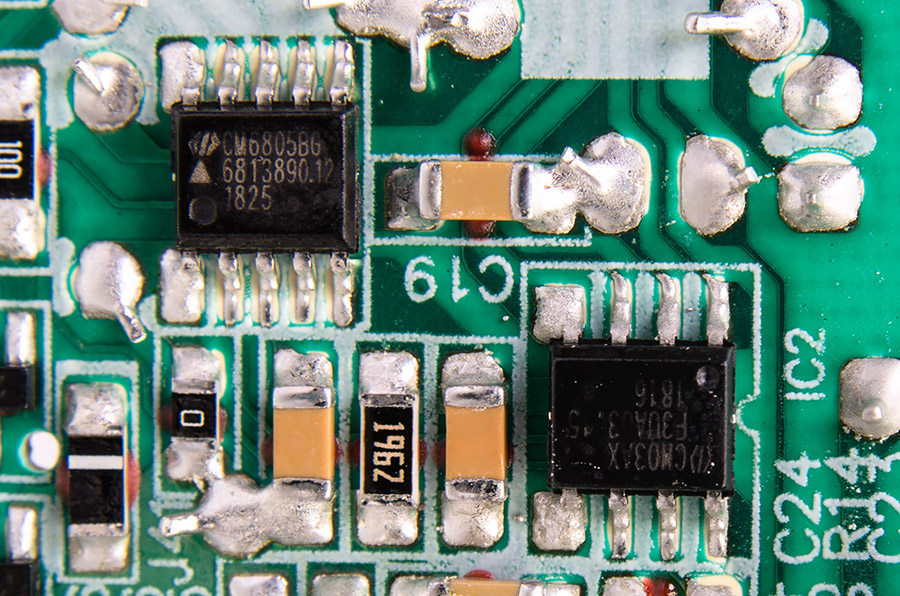

Управляется блок контроллером CM6805BG, расположенным вместе с коммутатором CM03AX на обратной стороне платы. В качестве супервайзера используется микросхема GR8313.

Chieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGB

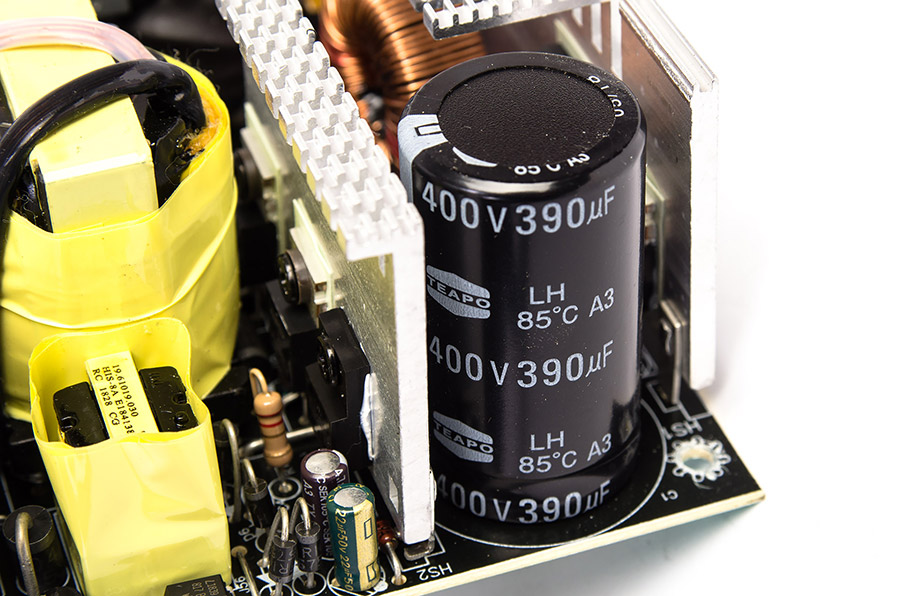

Во входной цепи установлен конденсатор на 390 мкФ с рабочим напряжением 400 В и температурой 85 °C производства Teapo. Алогичной фирмы используются емкости в других цепях.

Chieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGB

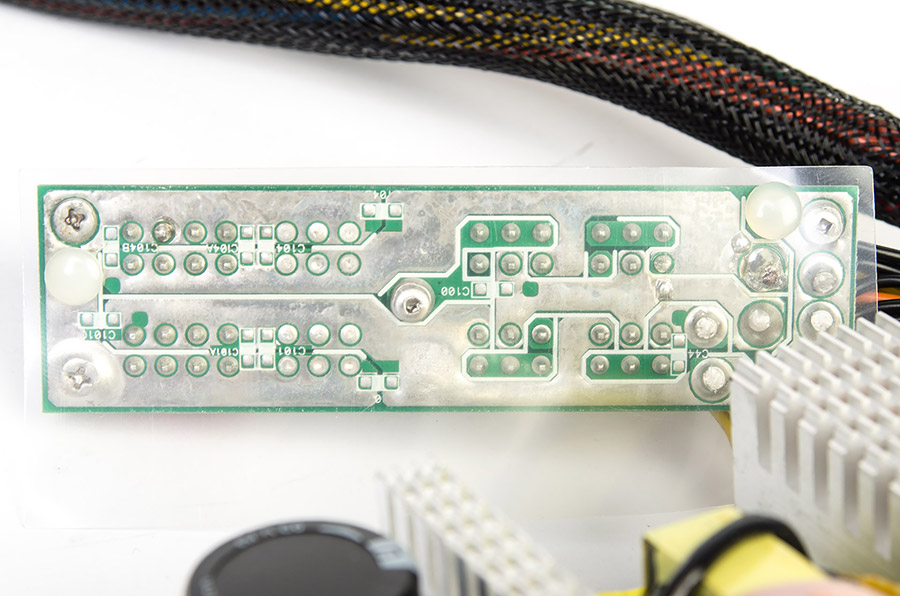

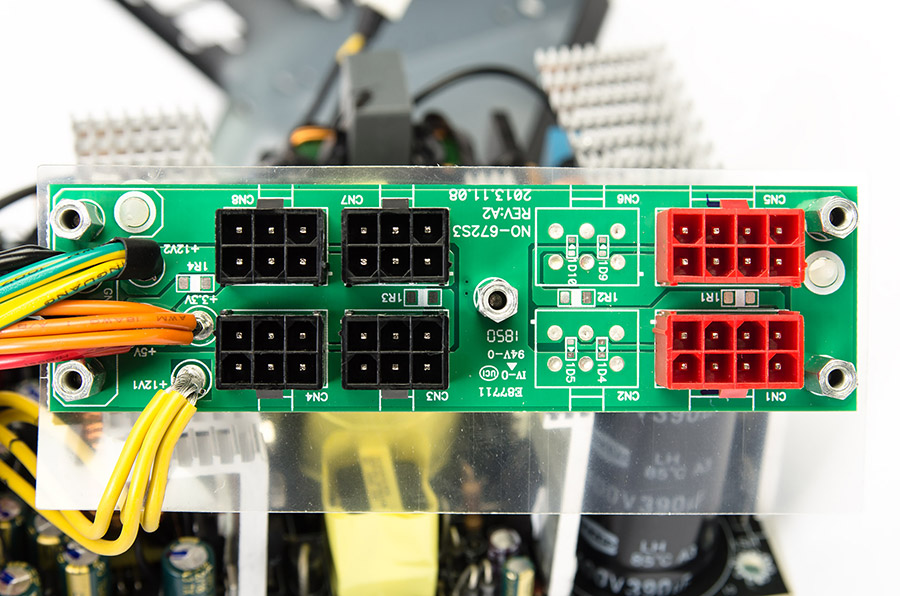

Плата для отстегивающихся кабелей выполняет сугубо транзитную функцию и лишена каких-либо конденсаторов.

Chieftec Photon CTG-750C-RGBChieftec Photon CTG-750C-RGB

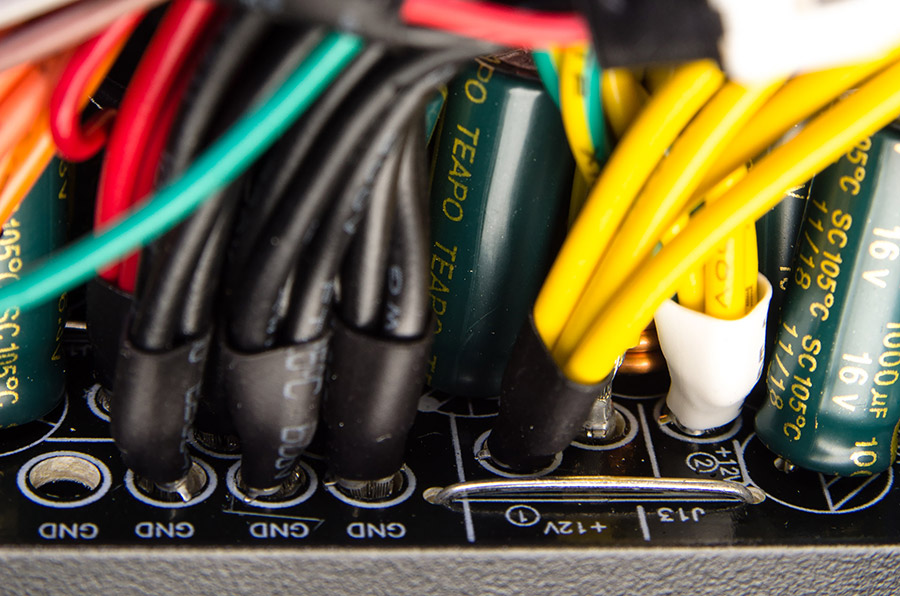

Пайка хорошая, «соплей» нет, остатки флюса в минимальном количестве. В целом блок питания собран отлично.

Chieftec Photon CTG-750C-RGB

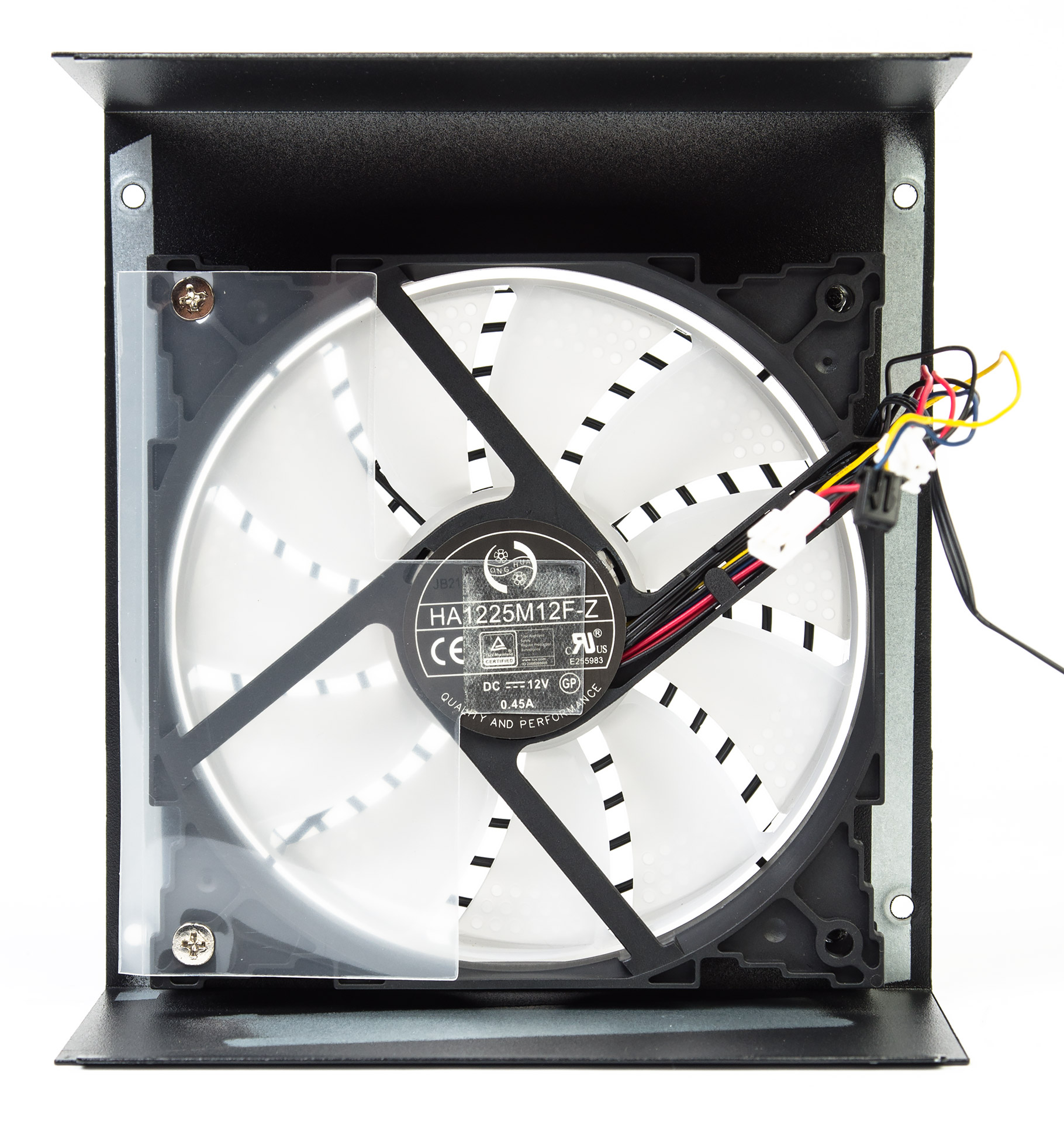

Для охлаждения компонентов используется 120-мм вентилятор Hong Hua HA1225M12F-Z с гидродинамическим подшипником и двухконтактным подключением. Его крыльчатка выполнена из белого полупрозрачного пластика, по краям лопастей присутствует кольцо, которое часто встречается на вентиляторах видеокарт ASUS.

Chieftec Photon CTG-750C-RGB

При старте системы и при слабой игровой нагрузке вентилятор вращается на скорости около 900 об/мин с небольшим шелестом, а с увеличением нагрузки до 60% от номинала его частота вращения уже равна 1380 об/мин, что уже становится весьма заметным. При почти своем номинале скорость доходит до 1850 об/мин и шум становится очень выразительным.

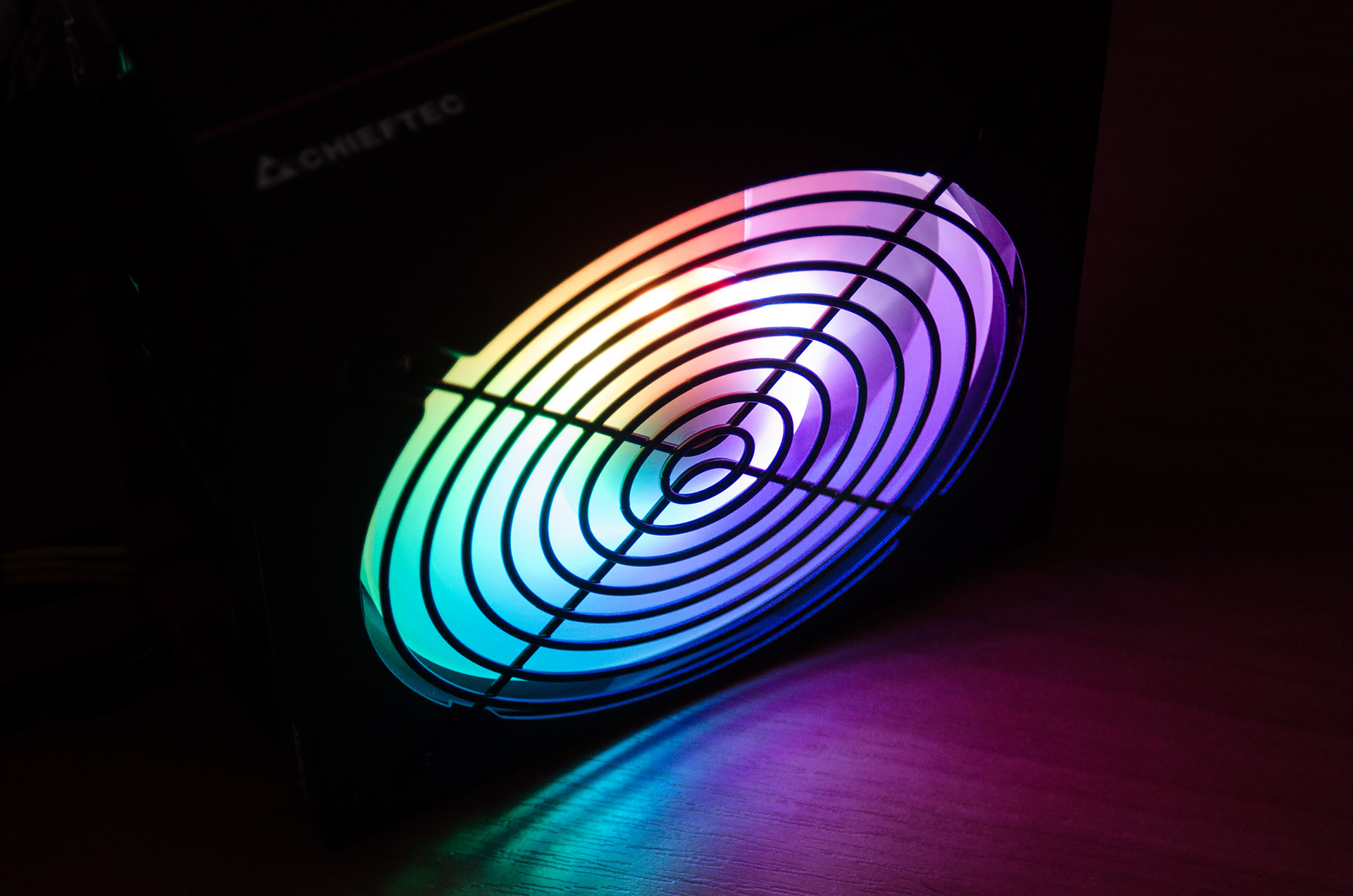

При помощи кнопки на задней панели блока питания пользователь может задать цвет или эффект свечения светодиодов.

Chieftec Photon CTG-750C-RGB

Методика тестирования

Проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i5-8600K (4,3 ГГц);
  • материнская плата: ASUS Maximus X Apex (Intel Z370);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX429C15PB3AK2/16 (2x8 ГБ, DDR4-2933@3200, 16-18-18-36-2T);
  • видеокарта: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 480GB (480 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием 4х и анизотропной фильтрацией 16х при игровой нагрузке, а для дополнительной нагрузки использовалась программа LinX с задачей на 1024 МБ, при этом Tropics запускался с AA2x и AF16x. Также система тестировалась в режиме одиночной карты без активации SLI, когда используется лишь одна половинка видеокарты GeForce GTX 295, а для нагрузки применялась утилита использовалась утилита OCCT в полноэкранном режиме.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

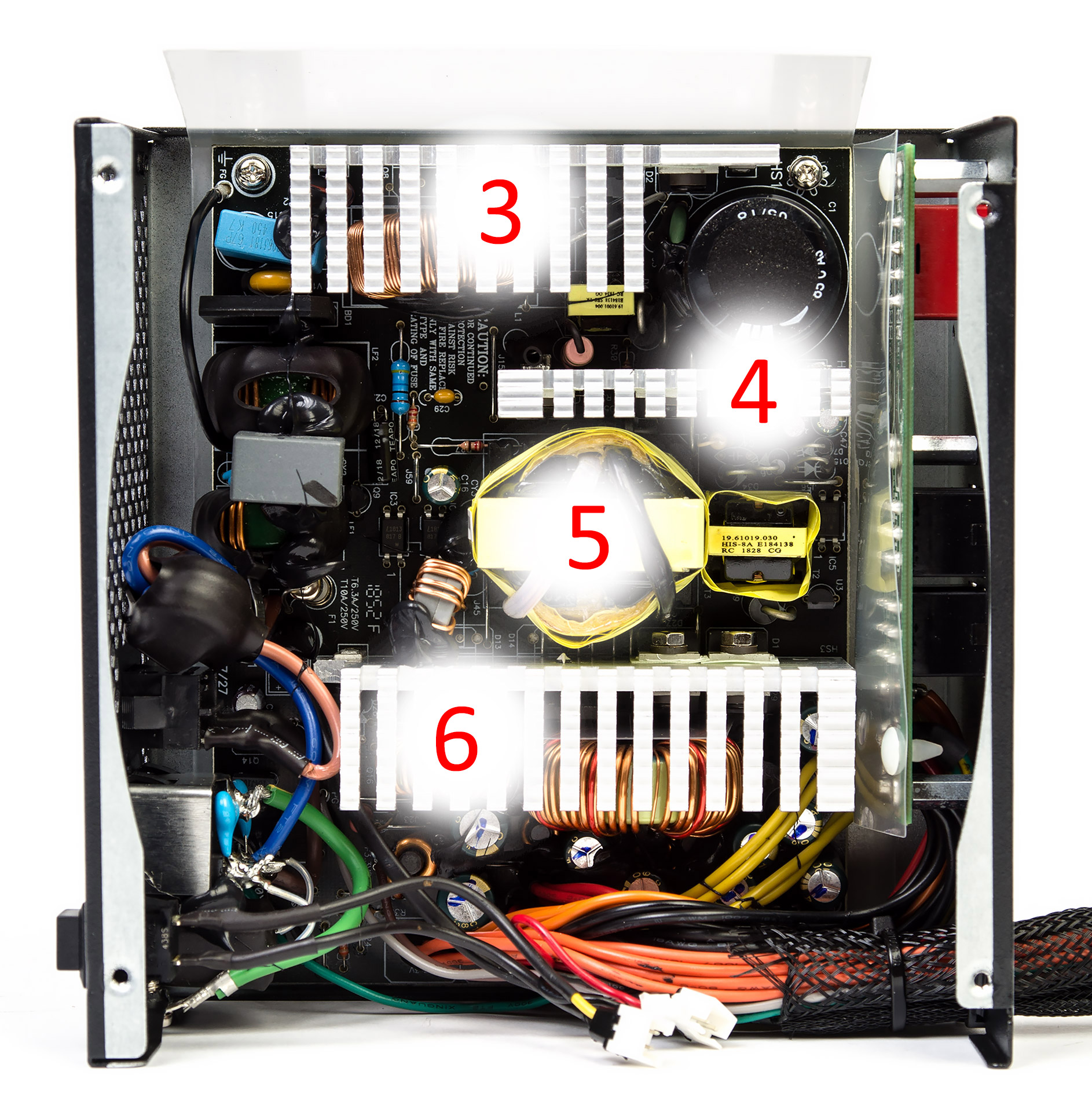

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec Photon CTG-750C-RGB

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Chieftec Polaris PPS-750FC GTX1080 (LGA1151) GTX1080 (LGA1151) GTX295/2 (LGA1366) GTX295SLI (LGA1366) GTX295SLI (LGA1366)
Режим Idle Burn, Game+LinX Burn, OCCT Burn, Game Burn, Game+LinX
Потребляемая мощность, Вт 42 (~35) 364 (~310) 550 (~460) 710 (~600) 897 (~740)
Линия +3.3V, В 3,37 (+2,1) 3,37 (+2,1) 3,39 (+2,7) 3,39 (+2,7) 3,39 (+2,7)
Линия +5V, В 5,13 (+2,6) 5,16 (+3,2) 5,13 (+2,6) 5,13 (+2,6) 5,13 (+2,6)
Линия +12 (MB), В 12,07 (+0,6) 11,9 (–0,08) 11,93 (–0,06) 11,82 (–1,5) 11,76 (–2)
Линия +12 (CPU), В 12,08 (+0,7) 11,88 (–1,01) 11,9 (–0,08) 11,87 (–1,1) 11,75 (–2,1)
Линия +12 (VGA1), В 12,08 (+0,7) 11,82 (–1,5) 11,83 (–1,44) 11,73 (–2,3) 11,65 (–3)
Линия +12 (VGA2), В 12,08 (+0,7)* 11,92 (–0,07)* 11,98 (–0,02)* 11,72 (–2,4) 11,67 (–2,8)
Скорость вращения вентилятора, об/мин 917 900 1380 1659 1845
Термодатчик №1 25,9 26,7 26,2 27,3 28,3
Термодатчик №2 27,7 34,1 36,2 39,8 42,5
Термодатчик №3 27,5 35,1 35,4 38,2 40,8
Термодатчик №4 31,2 37,4 41,6 48,7 58,7
Термодатчик №5 45,1 59,1 69 79 91,1
Термодатчик №6 31 47,3 56,8 62 68

*— без нагрузки.

Блок примерно до половины свой мощности демонстрирует вполне неплохие результаты, но после уже заметны серьезные просадки, хотя они не заходят за 3% предел при допуске в 5%. Не самая передовая схемотехника сказалась и на нагреве компонентов, что способствует росту частоты вращения вентилятора.

Выводы

Рассмотренный блок питания CTG-750C-RGB новой серии Photon в первую очередь предназначен тем, кто отдает предпочтение яркому внешнему виду и особо не вдается в технические особенности приобретаемого продукта. Не последнюю роль в таком выборе играет и цена вместе с брендом, а учитывая, что эта модель Chieftec с RGB-подсветкой одна из самых доступных на отечественном рынке, то экономные пользователи точно не пройдут мимо. Для тихой и мощной системы Photon вряд ли станет лучшим выбором, но для среднестатистического ПК с иллюминацией его будет более чем достаточно.
