Обзор блока питания Chieftronic PowerPlay GPU-650FC мощностью 650 Вт

Продукция Chieftec одна из немногих, которая поставляется на украинский рынок уже более 20 лет. За это время у нас исчезли корпуса AOpen и ElanVital, предались забвению Enlight, InWin стали недоступны простым смертным, а решения немецко-тайваньского бренда по-прежнему радуют отечественного пользователя. Конечно, Chieftec уже не тот, сталь для шасси давно исхудала, алюминий стал былью, а дизайн растерял всю свою элегантность, но это не мешает компании занимать лидирующие позиции среди конкурентов, не в последнюю очередь за счет своего имени.

К сожалению, выпуск доступной продукции не лучшим образом сказался на отношении энтузиастов к марке Chieftec. Если ранее требовательные пользователи присматривались к шасси этого производителя в первую очередь, то теперь они отдают предпочтения решениям конкурентов, считая их более привлекательными, как по качеству, так и по внешнему исполнению. Чтобы вернуть доверие энтузиастов, компания представила в этому году суббренд Chieftronic, продукция которого будет отличаться от Chieftec более улучшенными потребительскими характеристиками. Ассортимент новой марки пока невелик, но толстая сталь, используемая в корпусах, и сугубо энергоэффективные блоки питания с привлекательным дизайном внушают надежду.

Сможет ли компания опять расположить к себе энтузиастов мы узнаем в будущем, а пока рассмотрим одну из новинок Chieftronic — блок питания серии PowerPlay мощность 650 Вт.

Chieftronic PowerPlay 650W (GPU-650FC)

Chieftronic PowerPlay 650W (GPU-650FC)

Модель Chieftronic PowerPlay 650W (GPU-650FC)
Страница продукта chieftronic.com
Мощность, Вт 650
Сертификат энергоэффективности 80 Plus Gold
Форм-фактор ATX
Схема подключения кабелей Модульная
Мощность канала +12V, Вт (А) 650,4 (54,2)
Мощность канала +5V, Вт (А) 110 (22)
Мощность канала +3,3V, Вт (А) 72,6 (22)
Комбинированная мощность +3,5V и +5V, Вт (А) 120 (н/д)
Мощность канала –12, Вт (А) 3,6 (0,3)
Мощность канала +5Vsb, Вт (А) 15 (3)
Активный PFC +
Диапазон сетевого напряжения, В 110–240
Частота сетевого напряжения, Гц 47–63
Размер вентилятора, мм 140х140х25
Типа подшипника Шариковый
Количество разъемов для CPU 1x EPS12V (4+4)
Количество разъемов для PCI-E 2x 2x8 (6+2)
Количество разъемов для SATA 9
Количество разъемов для IDE 3
Количество разъемов для FDD 1
Защиты AFC, OVP, OPP, OCP, SIP, SCP, OTP
Размеры (ШхВхГ), мм 150х86х160
Масса, кг 2,36
Гарантия, мес 36
Стоимость, $ 90

Поставляется устройство в красно-черной коробке, на лицевой стороне которой изображен блок со стороны решетки для вентилятора, а на обратной стороне — основные характеристики продукта, и никакой маркетинговой мишуры! Лишь пара лейблов на крышке указывают на соответствие сертификату энергоэффективности 80 Plus Gold и использование японских конденсаторов. Если первым вряд ли кого удивишь, то второе для продукции Chieftec крайне редкое явление. Упаковка универсальная и подходит для всей «голдовой» серии PowerPlay, куда входят модели на 550, 650 и 750 ватт.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

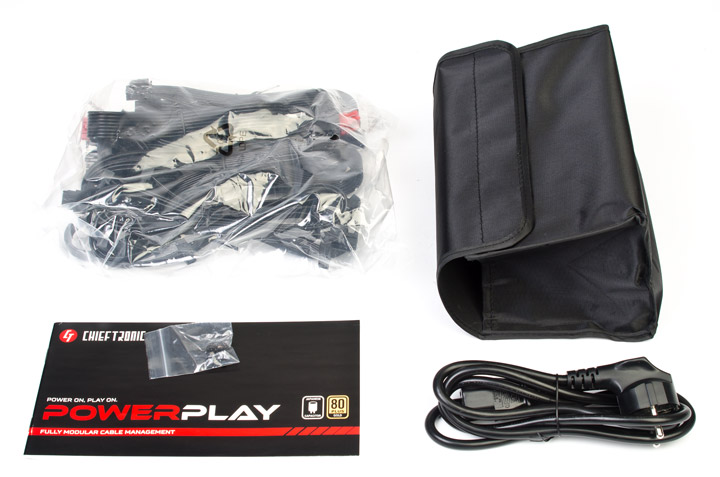

Комплектуется PowerPlay 650W набором отстегивающихся кабелей, чехлом для их хранения, инструкцией, комплектом монтажных болтиков и сетевым шнуром. Еще бы пару-тройку стяжек и было бы просто идеально…

Chieftronic PowerPlay 650W (GPU-650FC)

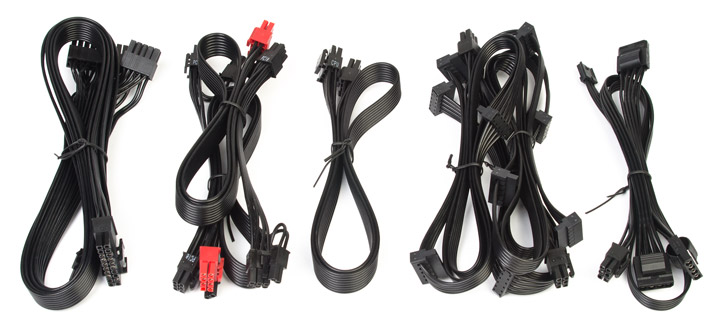

Блок обладает модульной конструкцией, поэтому все шлейфы отстегиваются, включая питания материнской платы и процессора. Количество их следующее:

  • один для питания материнской платы (59 см);
  • один с одним 8-контактным (4+4) разъемом для питания процессора (70 см);
  • два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60 см);
  • три с тремя разъемами питания для SATA-устройств (80+15+15 см);
  • один с тремя разъемами питания для IDE-устройств и одним FDD (70+15+15+15 см).
Chieftronic PowerPlay 650W (GPU-650FC)

Такого комплекта хватит для постройки игровой системы с большим количеством накопителей не только в корпусах ATX средних размеров, но и весьма крупных Full-Tower, благо длина кабелей позволяет. Единственное, чего не хватает, так это второго шлейфа для питания процессора, ведь дополнительный разъем появляется все чаще и чаще, особенно, на платах с чипсетом AMD X570. Все кабели плоские и достаточно жесткие.

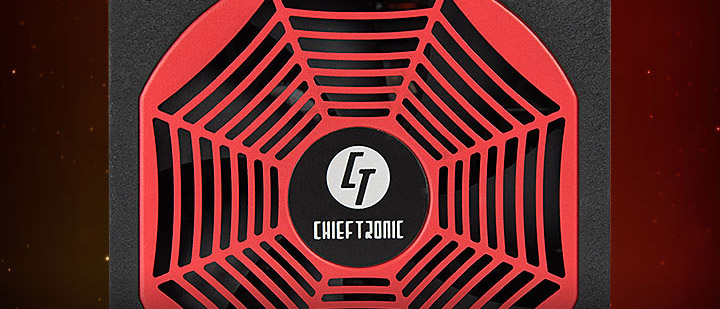

Внешне блок питания выглядит весьма оригинально: черный шершавый корпус дополнен красной решеткой в виде паутины. И никакого RGB! Глубина устройства составляет 160 мм, так что проблем с установкой в корпус ПК возникнуть не должно.

Chieftronic PowerPlay 650W (GPU-650FC)

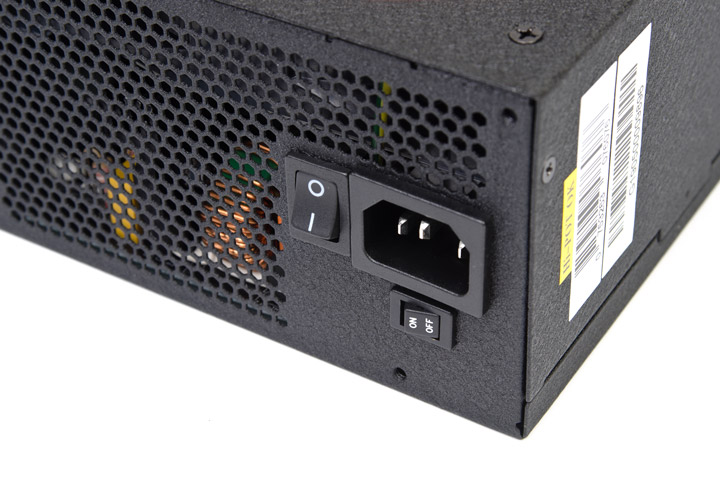

На внешней стенке, кроме привычного сетевого разъема и выключателя, приютился маленький переключатель, который управляет гибридной системой активного охлаждения. Оба тумблера небольшого размера и вполне возможно их спутать, при попытке задействовать необходимый на ощупь.

Chieftronic PowerPlay 650W (GPU-650FC)

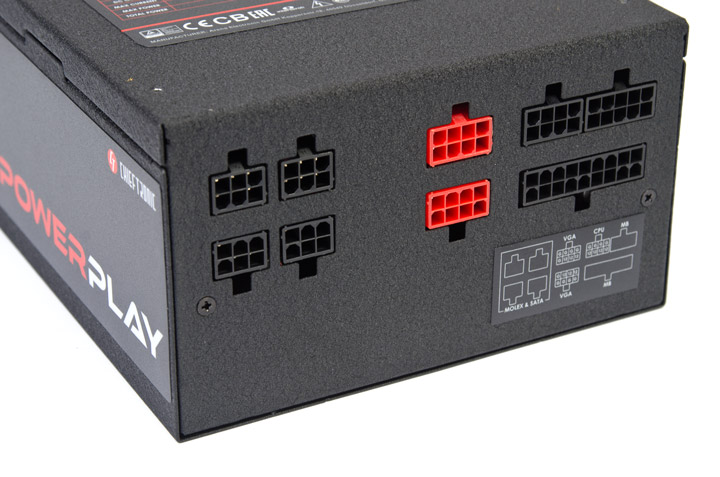

На внутренней стенке расположились разъемы для отстегивающихся кабелей, все разного размера, причем, для видеокарт они красного цвета, так что спутать при подключении вряд ли получится. Интересно, что по форме ключей разъемы для подключения шлейфов питания видеокарт и процессора совпадают, а учитывая, что в старшей линейке блоков питания PowerPlay с сертификатом 80 Plus Platinum цветовая маркировка вообще отсутствует, то вполне возможно предположить, что пользователь при необходимости сможет изготовить или приобрести кабель для подключения второго процессорного разъема на материнской плате вместо видеокарты.

Chieftronic PowerPlay 650W (GPU-650FC)

По своим характеристикам блок соответствует современным нормам, когда все питания сосредоточено на 12-вольтовой линии, по которой GPU-650FC может выдать всю свою мощность. Комбинированная мощность низковольтных каналов равна 110 Вт, чего будет достаточно для любого ПК. Для дежурного напряжения предусмотрено 15 Вт, а напряжение –12В довольствуется 0,3А.

Chieftronic PowerPlay 650W (GPU-650FC)

Блок соответствует стандарту энергоэффективности 80 Plus Gold и обладает активным PFC, диапазон входного напряжения при этом находится в пределах 100–240 вольт. Из доступных защит заявлены следующие: от бросков напряжения, повышенного выходного напряжения, перегрузки по мощности и току, короткого замыкания и перегрева. Есть автоматический контроль скорости вентилятора и полупассивный режим его работы.

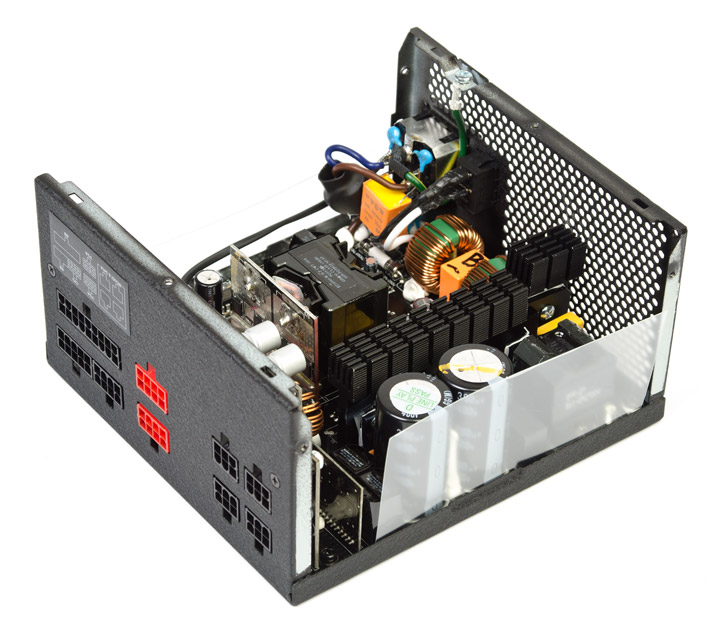

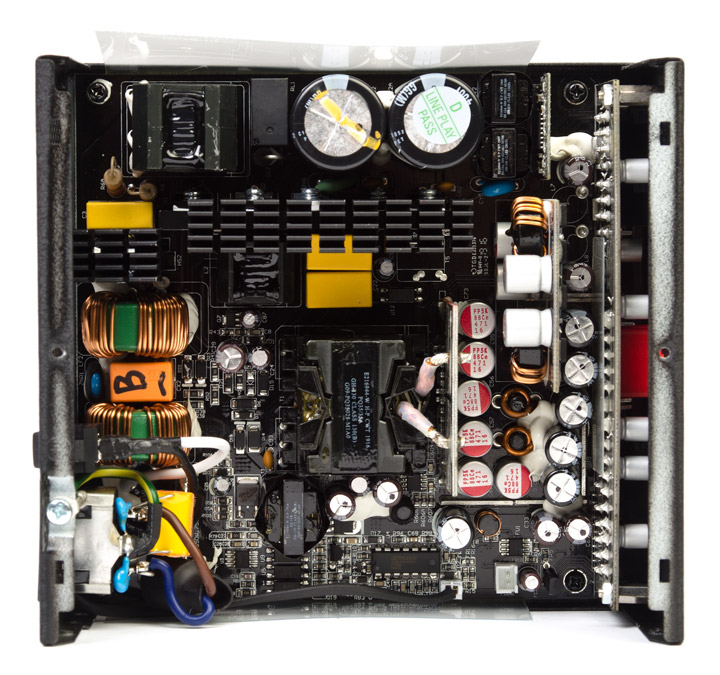

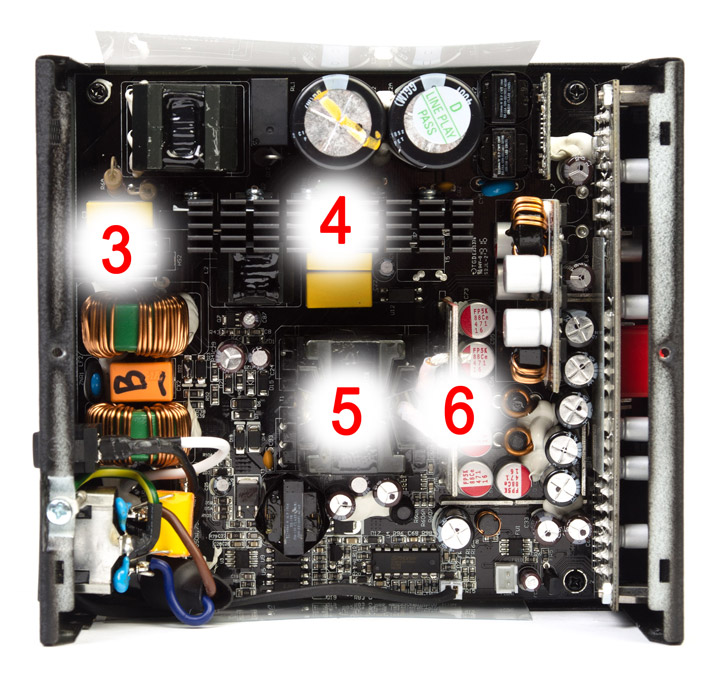

Снимаем крышку и видим… Честно говоря, такая компоновка нам еще не встречалась, а судя по указанной на наклейке модели GPR650V-AG, на базе которой выполнен наш подопечный, перед нами платформа CWT. В схемотехнике устройства используется резонансный преобразователь в высоковольтной части и синхронный выпрямитель в низковольтной, которые и позволили добиться такого высокого КПД.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

Блок питания собран хорошо, придраться просто не к чему, сразу в глаза бросается большое количество SMD-элементов.

Chieftronic PowerPlay 650W (GPU-650FC)

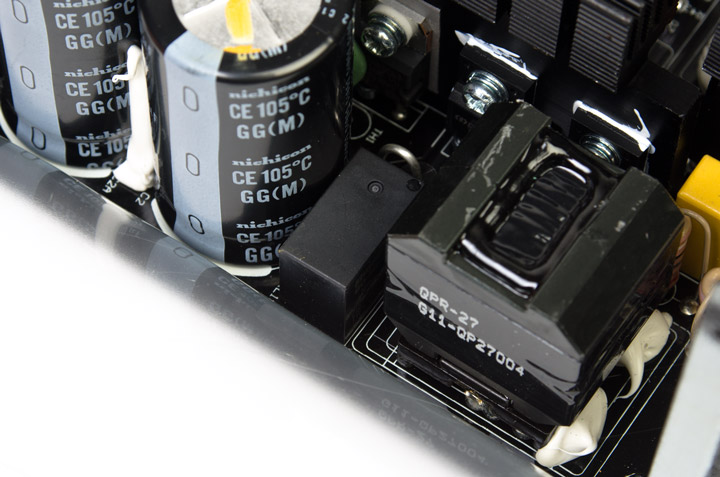

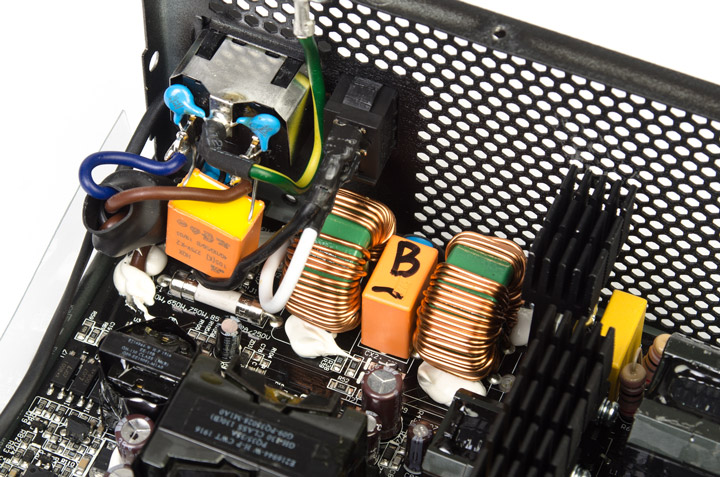

Входной фильтр выполнен без какой-либо экономии, есть варистор и даже реле, отключающее термистор, ограничивающий ток заряда входных конденсаторов.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

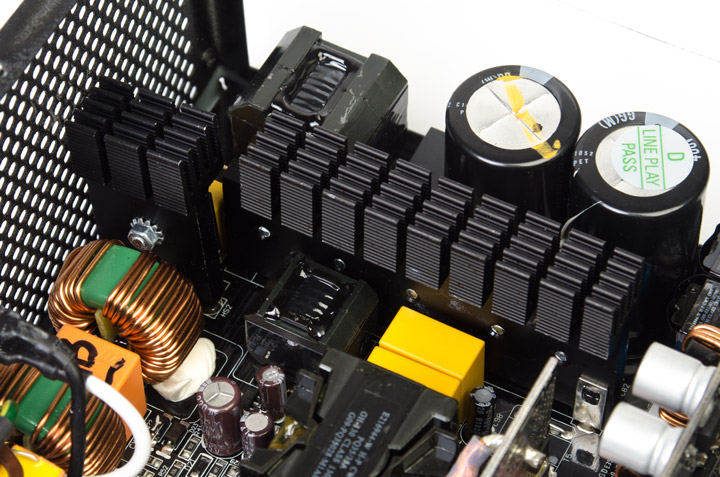

Для охлаждения ключевых транзисторов и элементов активного PFC используется продолговатый анодированный алюминиевый радиатор с хорошим оребрением на конце. Для диодного моста установлен охладитель той же формы, но намного короче.

Chieftronic PowerPlay 650W (GPU-650FC)

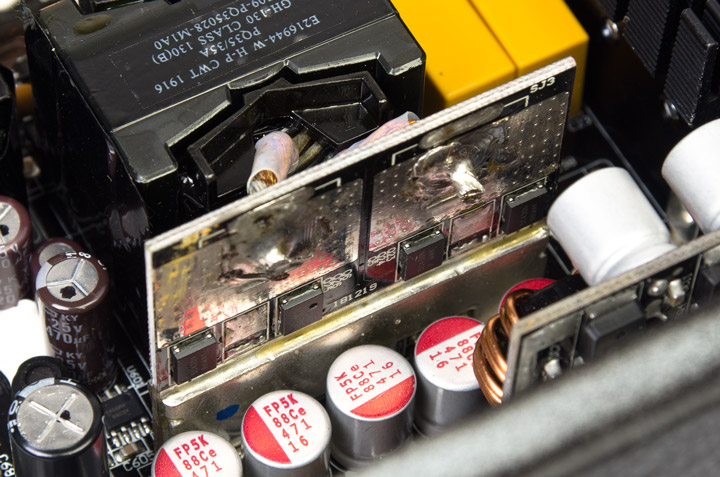

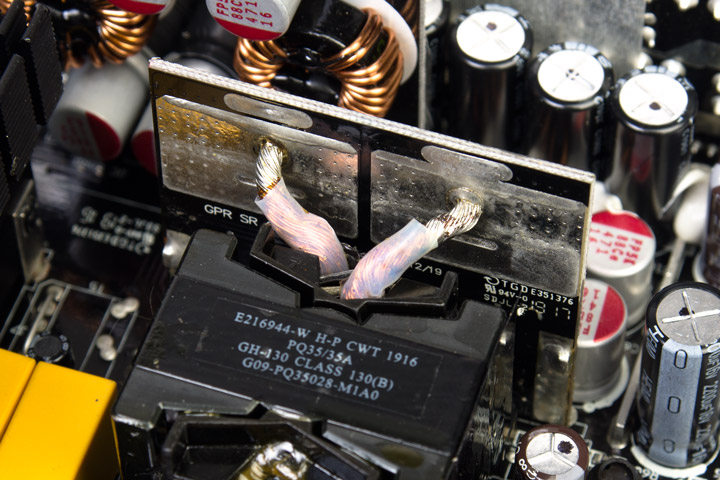

Синхронный выпрямитель выполнен на отдельной плате и посредством толстых проводов напрямую соединяется с импульсным трансформатором. Также он усилен широкой шиной в месте примыкания к основной печатной плате.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

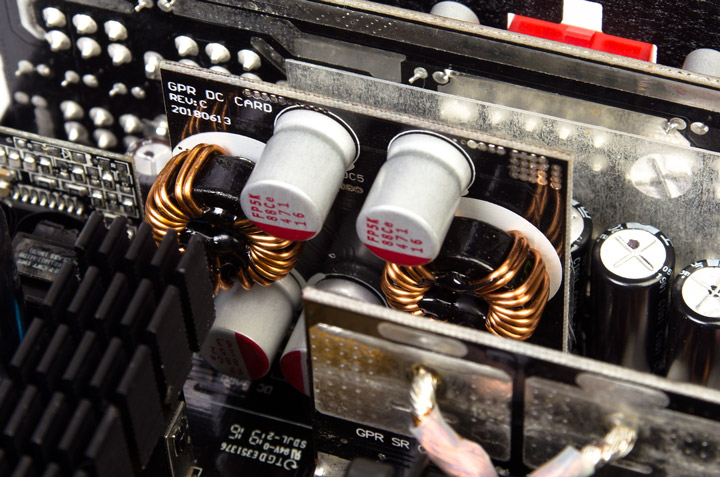

DC/DC-преобразователь для низковольтных напряжений тоже реализован на отдельной платке.

Chieftronic PowerPlay 650W (GPU-650FC)

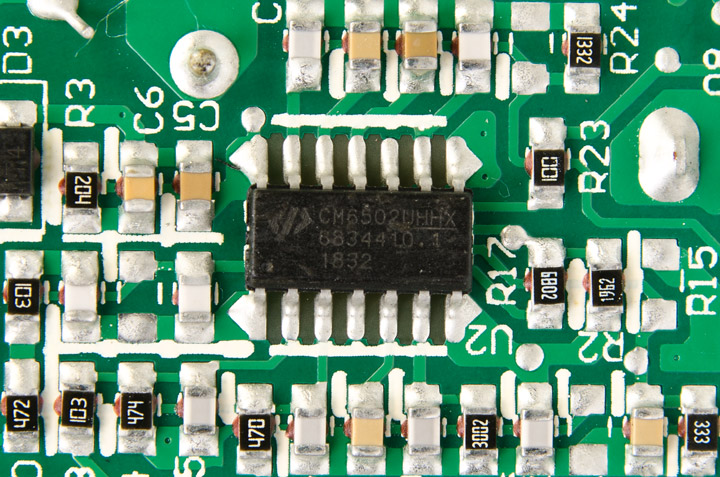

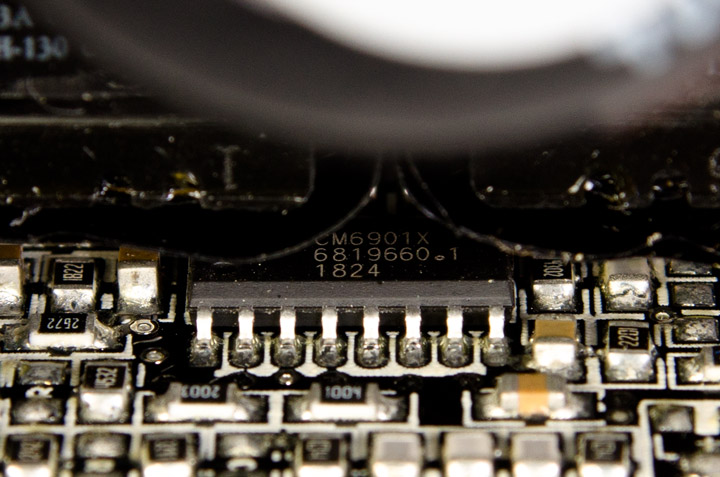

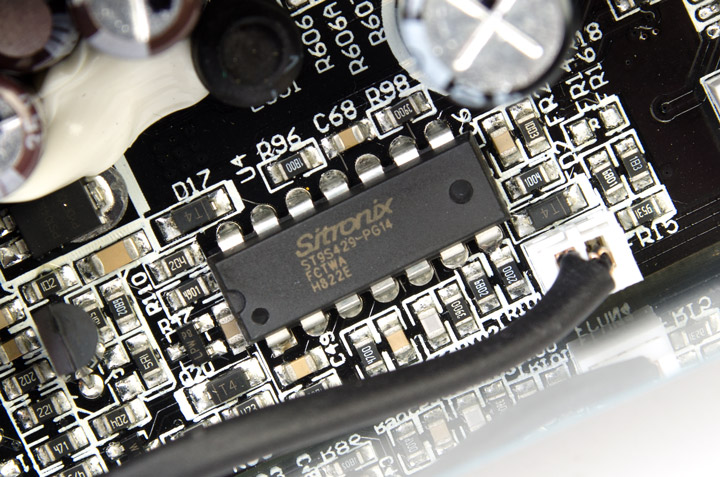

Управляется блок часто встречающимся на платформе CWT тандемом из контроллеров CM6901 (резонансный преобразователь и синхронный выпрямитель) и CM6502 (активный PFC). Мониторинг реализован посредством микросхемы Sitronix ST9S429.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

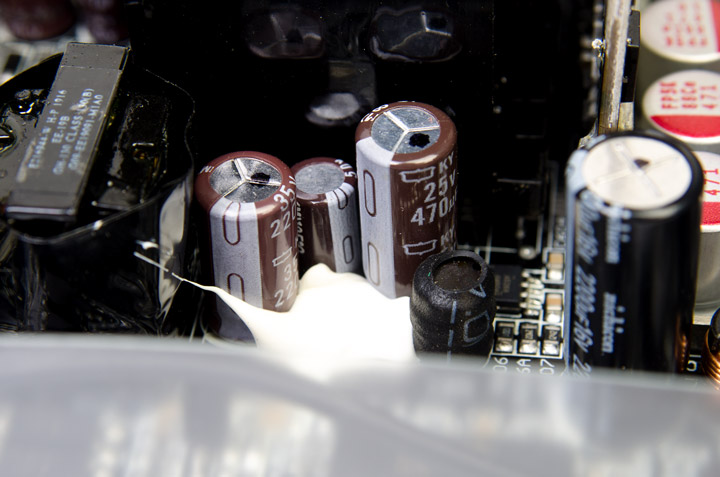

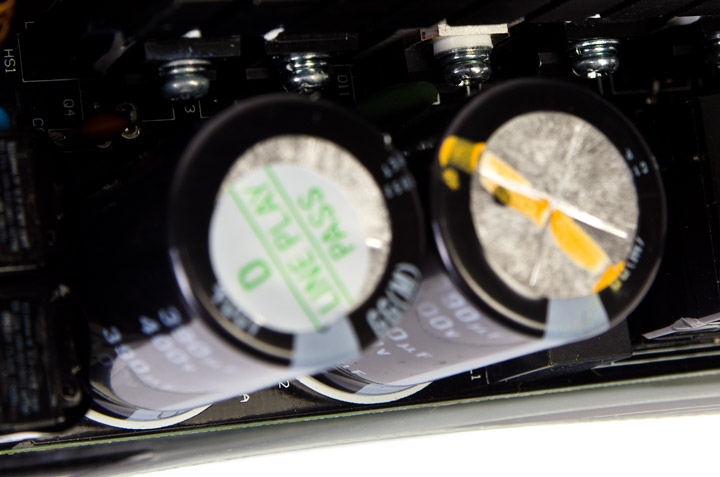

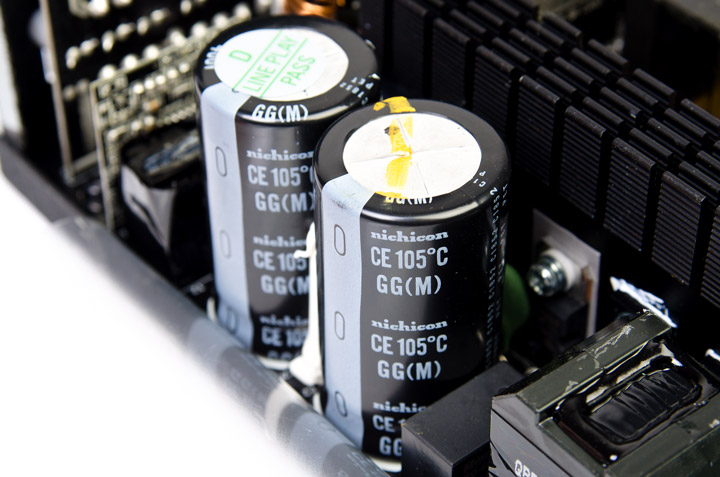

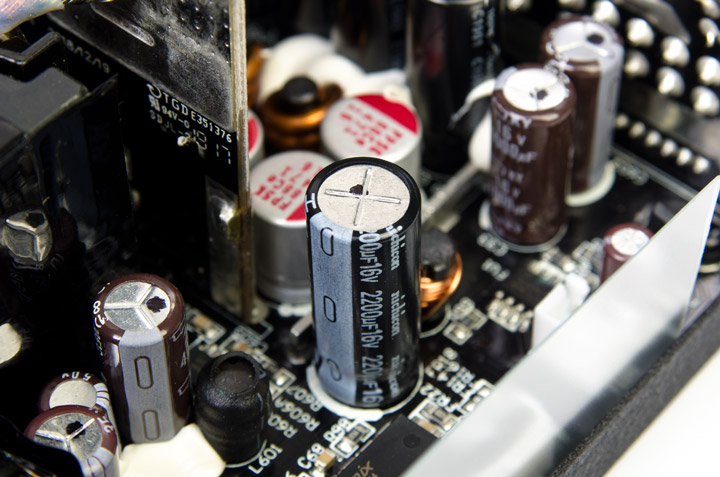

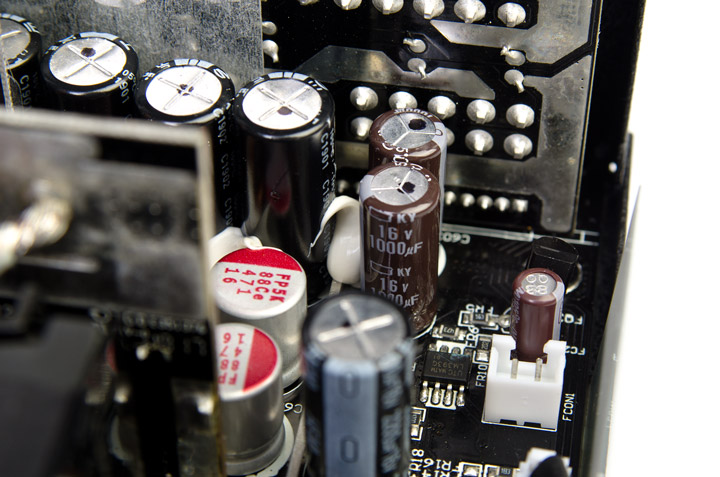

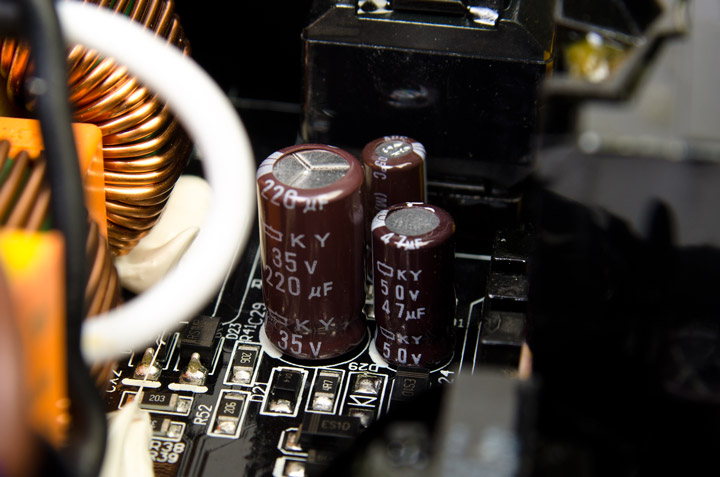

Теперь посмотрим на обещанные японские конденсаторы. И они действительно есть, причем, все, а не один, как это бывает! Во входной цепи установлено две емкости на 390 мкФ с рабочим напряжением 400 В и температурой 105 °C производства Nichicon Corporation. В остальных цепях — конденсаторы этой же компании и Nippon Chemi-Con. В выходной цепи присутствуют полимерные емкости.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

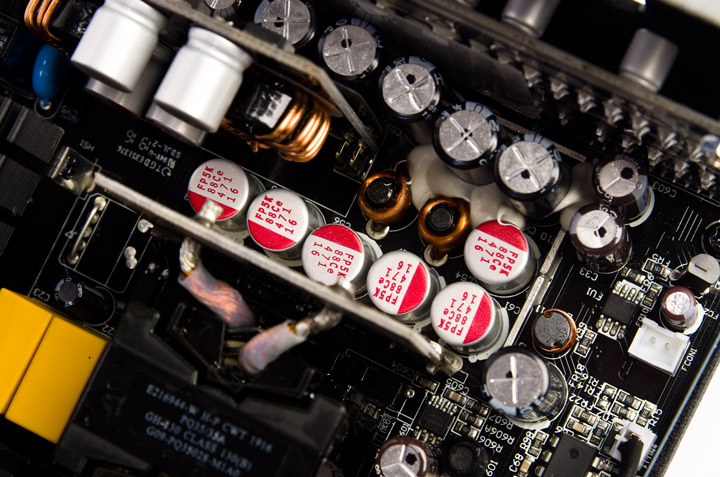

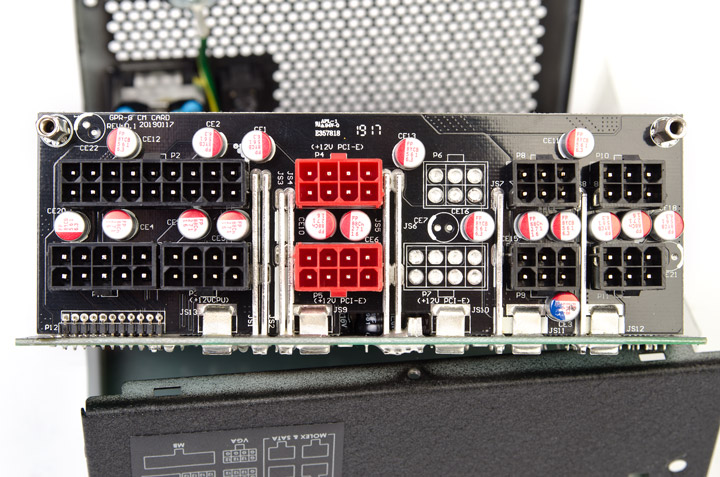

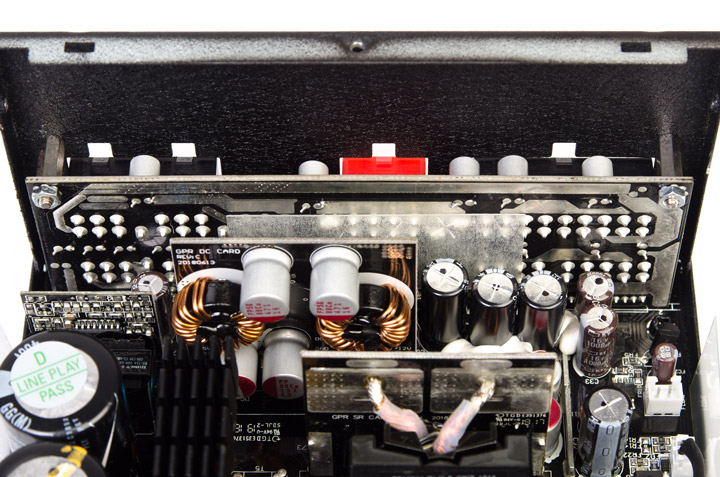

Плата для отстегивающихся кабелей подключена напрямую к основной печатной плате посредством толстых шин, присутствуют также несколько полимерных конденсаторов.

Chieftronic PowerPlay 650W (GPU-650FC)Chieftronic PowerPlay 650W (GPU-650FC)

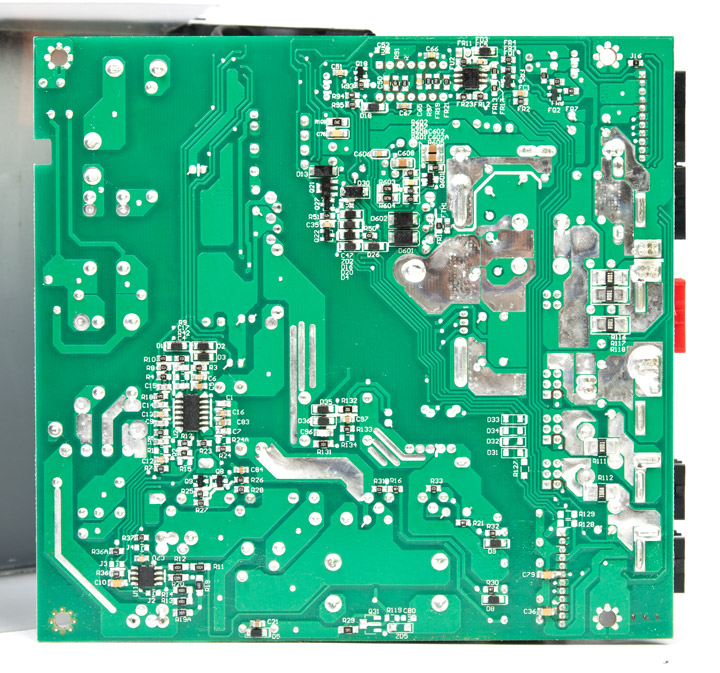

Пайка весьма качественная, ни «соплей», ни остатков флюса замечено не было, да и Chieftronic PowerPlay 650W в целом оставляет после себя лишь положительные эмоции.

Chieftronic PowerPlay 650W (GPU-650FC)

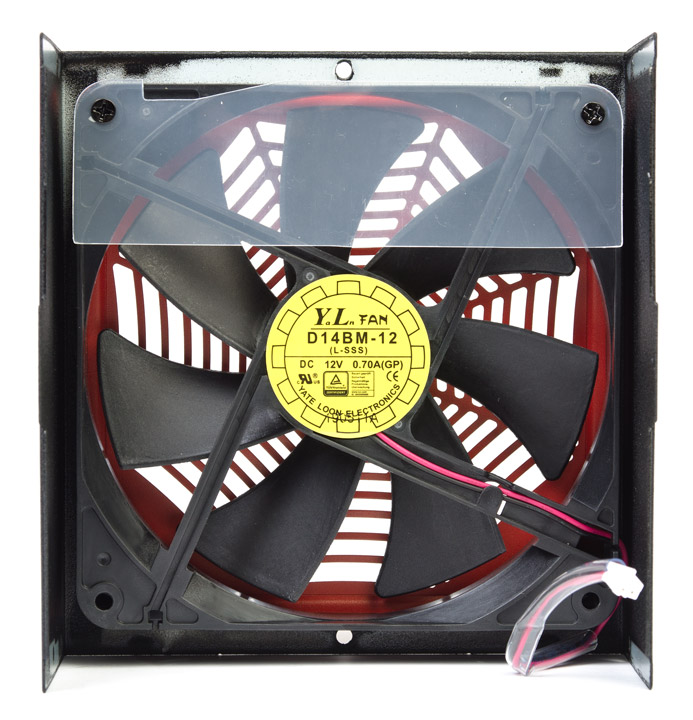

Охлаждается устройство 140-мм вентилятором Yate Loon D14BM-12 на шарикоподшипнике с максимальной частотой вращения 1400 об/мин и двухконтактным подключением.

Chieftronic PowerPlay 650W (GPU-650FC)

Использование японских конденсаторов положительным образом отразилось на поведении системы охлаждения. Так, если не активировать полупассивный режим, то при старте ПК и типичной игровой нагрузке частота вращения вентилятора составляет около 705 об/мин. С активированным режимом пропеллер не крутится вообще, пока блок не прогреется до определенной температуры, но с нетребовательными играми или просмотром кинофильмов он вряд ли даст о себе знать. Увеличение нагрузки до 80% от номинала, а это при использовании нашего «двухголового монстра», заставляет вентилятор повысить скорость до 760–790 об/мин. Две такие видеокарты в режиме SLI перегрузили блок на 10%, при этом пропеллер достиг 1390 об/мин, что можно назвать вполне приемлемым режимом.

Методика тестирования

Проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i5-8600K (4,3 ГГц);
  • материнская плата: ASUS Maximus X Apex (Intel Z370);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX429C15PB3AK2/16 (2x8 ГБ, DDR4-2933@3200, 16-18-18-36-2T);
  • видеокарта: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 480GB (480 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием 4х и анизотропной фильтрацией 16х при одиночной карте и в режиме SLI. Для дополнительной нагрузки использовалась программа LinX с задачей на 1024 МБ, при этом Tropics запускался с AA2x и AF16x.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftronic PowerPlay 650W (GPU-650FC)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Chieftronic GPU-650FC GTX1080 (LGA1151) GTX1080 (LGA1151) GTX1080 (LGA1151) GTX295/2 (LGA1366) GTX295 (LGA1366) GTX295SLI (LGA1366) GTX295SLI (LGA1366)
Режим Idle Burn, Game Burn, Game+LinX Burn, Game+LinX Burn, Game Burn, Game Burn, Game+LinX
Потребляемая мощность, Вт 38,2 (~35) 242 (~215) 344 (~310) 487 (~440) 579 (~515) 649(~615) 818 (~720)
Линия +3.3V, В 3,3 3,32 (+0,6) 3,32 (+0,6) 3,35 (+1,5) 3,36 (+1,8) 3,36 (+1,8) 3,37 (+2,1)
Линия +5V, В 5,03 (+0,6) 5,05 (+1) 5,06 (+1,2) 5,07 (+1,4) 5,09 (+1,8) 5,09 (+1,8) 5,11 (+2,2)
Линия +12 (MB), В 12,07 (+0,6) 12,12 (+1) 12,09 (+0,75) 12,09 (+0,75) 12,11 (+0,9) 12,09 (+0,75) 12,11 (+0,9)
Линия +12 (CPU), В 12,08 (+0,625) 12,15 (+1,25) 12,10 (+0,9) 12,10 (+0,9) 12,12 (+1) 12,2 (+1,7) 12,16 (+1,33)
Линия +12 (VGA1), В 12,08 (+0,625) 12,13 (+1,1) 12,10 (+0,9) 12,11 (+0,9) 12,12 (+1) 12,16 (+1,33) 12,17 (+1,4)
Линия +12 (VGA2), В 12,16 (+1,33) 12,17 (+1,4)
Скорость вращения вентилятора, об/мин (Hybrid) 705 (Hybrid) 708 707 760–790 920–1020 1390
Термодатчик №1 26,6 26,5 25,8 27,2 27,7 25,8 25 26,9
Термодатчик №2 26,2 28,6 25,6 34,6 40,1 40,6 40,7 41,2
Термодатчик №3 37,3 30,7 59 45,1 57,2 59,2 58,3 58,6
Термодатчик №4 42,7 31,2 58,1 40,5 49,9 50,8 50,2 50,7
Термодатчик №5 44,3 33,5 58,1 43,3 53,3 55,1 55,3 58,1
Термодатчик №6 47,1 32,8 65,6 44,8 55,8 58,9 59,5 62,9

Хорошие показатели, все в пределах нормы и никаких просадок. Напряжения чуть выше номинальных, но не выходят даже за 2% порог, лишь при перегрузке блока питания этот показатель достигает 2,2%, что не критично. Температуры также в пределах нормы и не вызывают никаких опасений за компоненты внутри устройства. В целом очень неплохо, жаль, не все блоки питания Chieftec могут похвастаться такими показателями.

Выводы

Насколько будет интересна энтузиастам марка Chieftronic покажет время, а пока что знакомство с блоком питания PowerPlay 650W оставило лишь положительное впечатление. Устройство обладает оригинальным внешним видом, оснащается сугубо японскими конденсаторами и комплектуется достаточным количеством кабелей, чтобы собрать мощную игровую систему, причем, длины шлейфов хватит даже для установки в корпуса Full-Tower. Но кому-то, возможно, не понравится лишь один кабель питания для процессора, что, в некоторых случаях, может ограничить разгон. По электрическим характеристикам новинка также находится на достойном уровне, демонстрируя хорошую стабильность выходящих напряжений. Отдельного разговора заслуживает возможность активации полупассивного режима, когда вентилятор при малой нагрузке не вращается, тем самым повышая уровень комфорта во время просмотра кинофильмов или серфинга в сети Интернет. Цена на GPU-650FC весьма демократична, что делает этот блок питания на отечественном рынке самым доступным 650-ваттным устройством с таким качеством исполнения, но гарантия лишь в 36 месяцев может склонить очень требовательных пользователей в сторону продуктов более именитых марок.

Оригинальный дизайн
