Обзор блока питания Chieftec Photon Gold мощностью 650 Вт. С RGB никогда не поздно!

Тема RGB-подсветки уже который год не прекращает будоражить рынок компонентов ПК. Производители поголовно поддались всеобщей эйфории, и теперь приобрести обычное «железо» становится с каждым днем все проблематичнее. Не остались в стороне даже некогда консервативные старожилы рынка, начавшие предлагать современные модные решения. Например, Chieftec, в ассортименте которой появились соответствующие вентиляторы и корпуса с закаленным стеклом, чтобы демонстрировать всю эту красоту окружающим (эх, рассказать бы об этом вначале 2000-х…). И, конечно же, компания выпустила блоки питания с подсветкой, тем самым сформировав целостность своей «RGB-экосистемы».

В этом обзоре мы рассмотрим новинку серии Photon Gold мощностью 650 ватт, которая может похвастаться высоким КПД, модульной конструкцией и, конечно же, RGB-подсветкой.

Chieftec Photon Gold 650W (GDP-650C-RGB)

Chieftec Photon Gold 650W (GDP-650C-RGB)

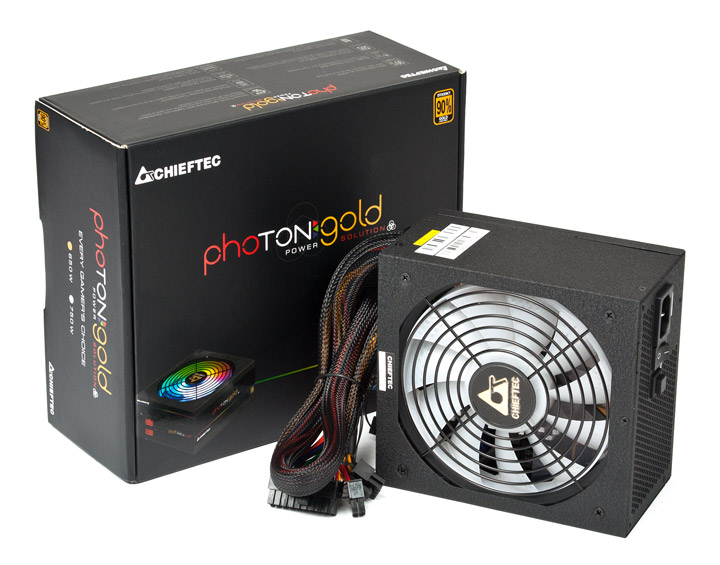

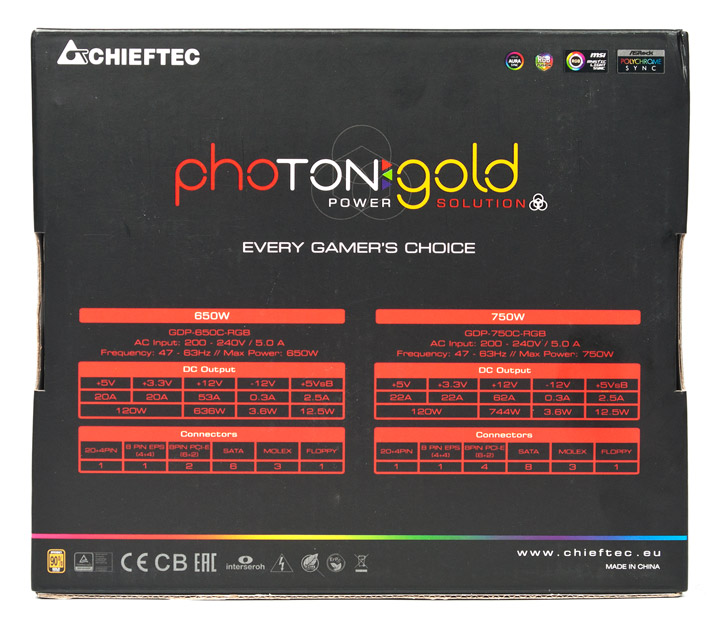

Блок питания поставляется в черной коробке с разноцветной надписью названия серии, изображением самого устройства с переливающимся всеми цветами радуги вентилятором, дающим понять будущему пользователю, что его покупка непростая. Там уже указаны поддерживаемые технологии подсветки четырех производителей материнских плат. На удивление, компания указала основные особенности продукта и даже его электрические характеристики и наличие тех или иных разъемов — обычно блоки  Chieftec поставляются в малоинформативной упаковке.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

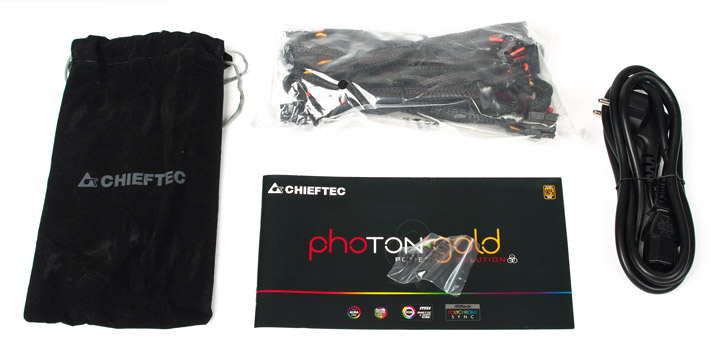

В комплекте пользователь найдет неплохой набор аксессуаров, свойственный продвинутым моделям этого производителя:

  • инструкцию;
  • комплект монтажных болтиков;
  • набор отстегивающихся кабелей;
  • велюровый мешочек для их хранения;
  • сетевой шнур.
Chieftec Photon Gold 650W (GDP-650C-RGB)

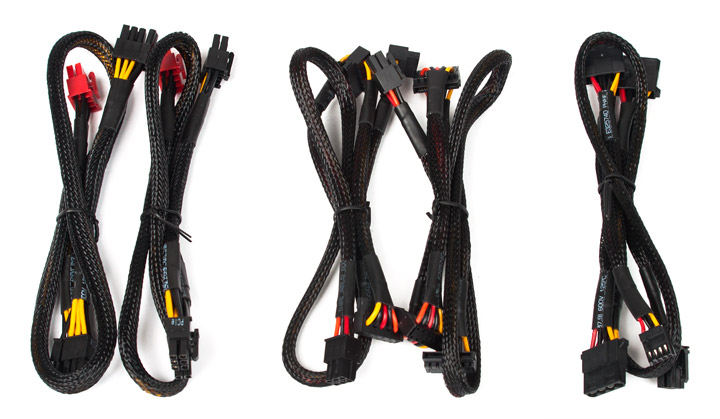

Кабель для питания материнской платы (54 см) и процессора (56 см) не отстёгиваются, остальные следующие:

  • два с двумя 8-контактными (6+2) разъемами для питания видеокарты PCI-E (55см);
  • два с тремя разъемами питания для SATA-устройств (54+15+15 см);
  • один с тремя разъемами питания для IDE-устройств и одним для FDD (55+15+15+15 см);
  • кабель RGB с двумя разъёмами с адресным управлением (+5В; 45 см).
Chieftec Photon Gold 650W (GDP-650C-RGB)

Учитывая мощность устройства вполне неплохой набор, которого хватит для постройки игровой системы с большим количеством накопителей. Все шлейфы заключены в нейлоновую оплетку.

Внешне блок выглядит отлично: корпус, глубиной 160 мм, покрыт черной шершавой краской, вентилятор прикрыт проволочной решеткой того же цвета. На внешней стенке помимо сетевого разъема и выключателя расположена кнопка переключения режимов работы подсветки.

Chieftec Photon Gold 650W (GDP-650C-RGB)

На внутренней стенке расположились разъемы для подключения отстегивающихся кабелей. Для различных устройств они разного размера, так что перепутать при подключении не выйдет при любом желании.

Chieftec Photon Gold 650W (GDP-650C-RGB)

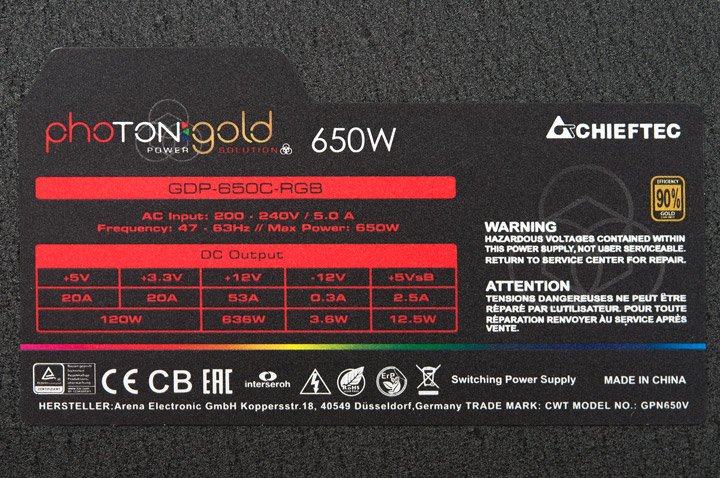

По своим характеристикам GDP-650C-RGB соответствует современным нормам, когда все питание сосредоточено на 12-вольтовой линии. Так, наш подопечный обладает одной такой линией на 53 А и свободен выдержать нагрузку до 636 Вт, что чуть меньше номинала самого устройства. Комбинированная мощность низковольтных каналов составляет 120 Вт, чего будет достаточно для любого ПК.

Chieftec Photon Gold 650W (GDP-650C-RGB)

Для дежурного напряжения предусмотрено 12,5 Вт, а напряжение –12В довольствуется 0,3А.

Chieftec Photon Gold 650W +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 53 0,3 2,5
Комбинированная мощность, Вт 120 636 3,6 12,5
Общая максимальная мощность, Вт 650

КПД устройства доходит до 90% при напряжении 230 В, т.е. о сертификации 80 Plus Gold здесь речи не идет. Диапазон входного напряжения находится в пределах 200–240 вольт, чего будет недостаточно для нашей местности, где проблемы с электричеством не редкость и 185 В в розетке вполне обыденное явление. Так что, будущему обладателю этого блока питания лучше подумать о внешнем стабилизаторе или источнике бесперебойного питания. Из доступных защит заявлены следующие: от повышенного и пониженного напряжения в сети, от бросков и всплесков напряжения, от перегрузки и короткого замыкания. Есть автоматический контроль скорости вентилятора.

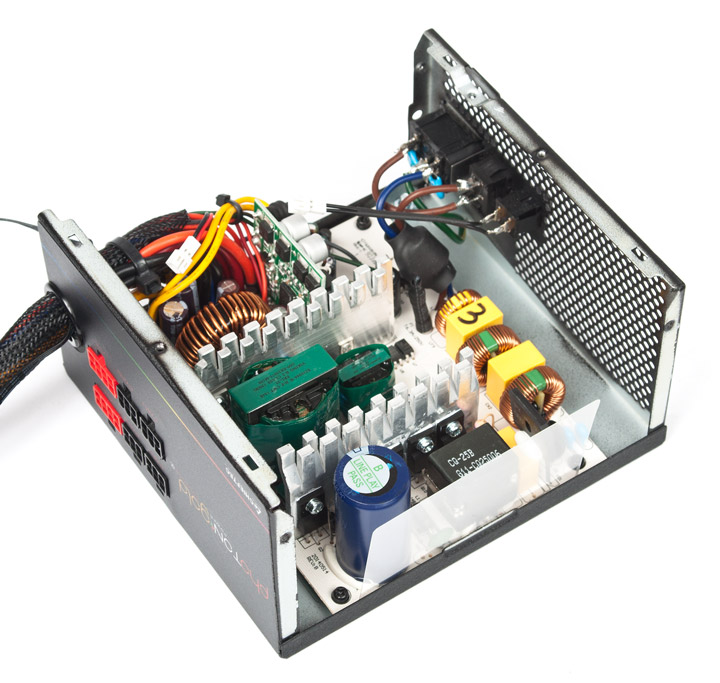

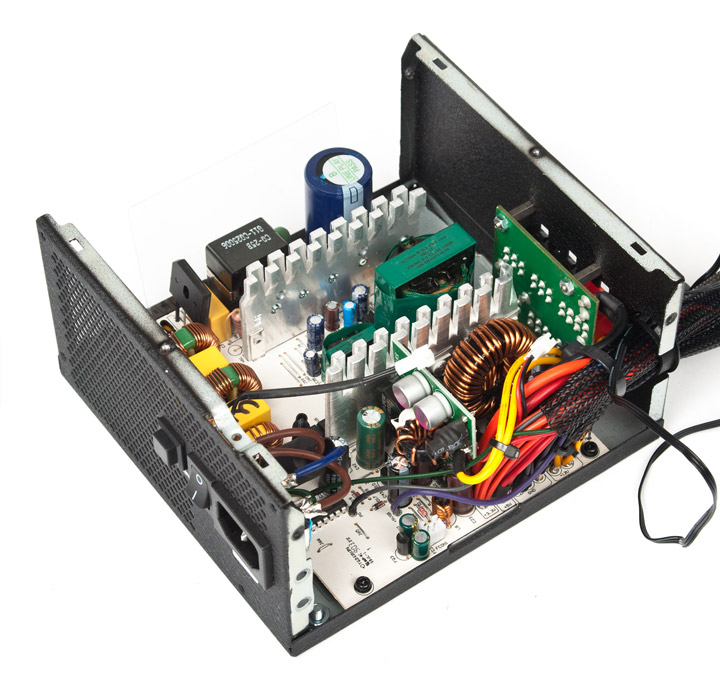

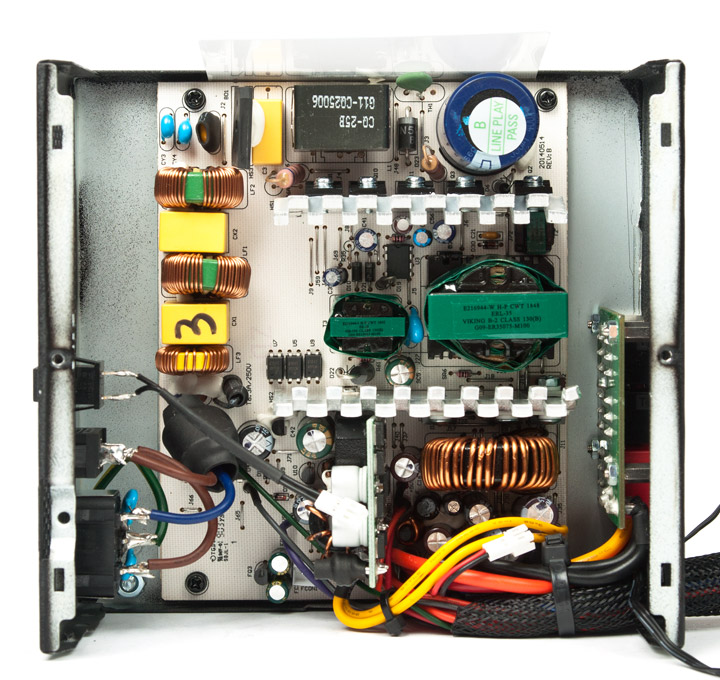

Внутри мы видим платформу CWT, которая использовалась еще в старой серии A-90 блоков питания Chieftec. Из новомодных «фишек» здесь можно обнаружить синхронный выпрямитель в выходной цепи и DC/DC-преобразователи для низковольтных каналов.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

В меру аскетичный, Photon Gold 650W собран без лишней экономии, как это происходит в очень доступных решениях, хотя его бюджетность видна невооруженным взглядом.

Chieftec Photon Gold 650W (GDP-650C-RGB)

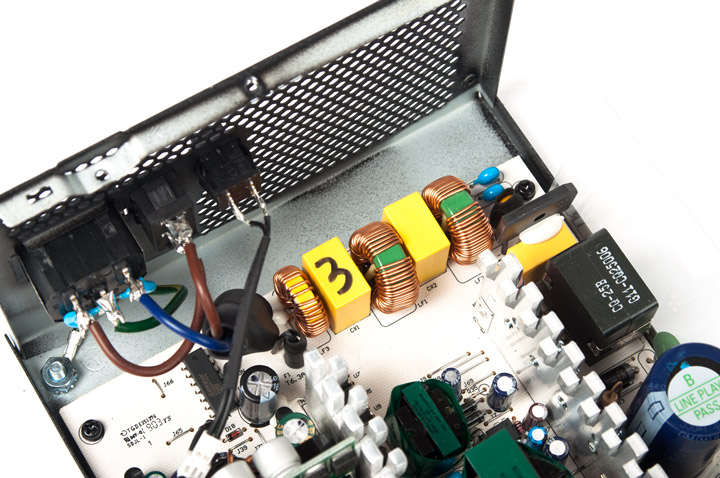

Входной фильтр собран полностью, есть даже варистор.

Chieftec Photon Gold 650W (GDP-650C-RGB)

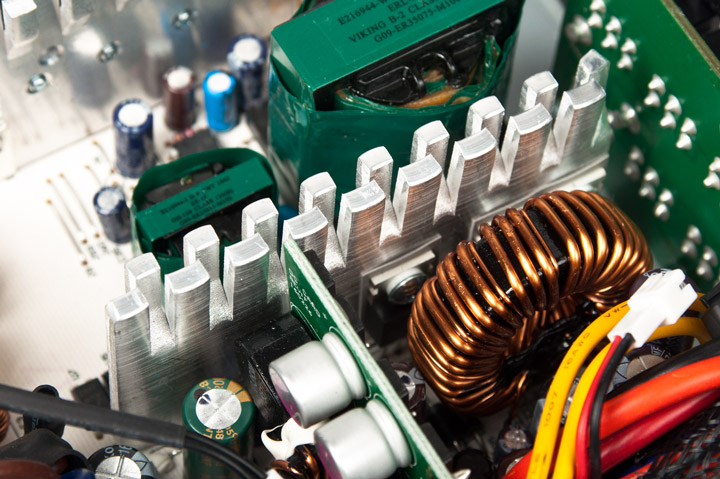

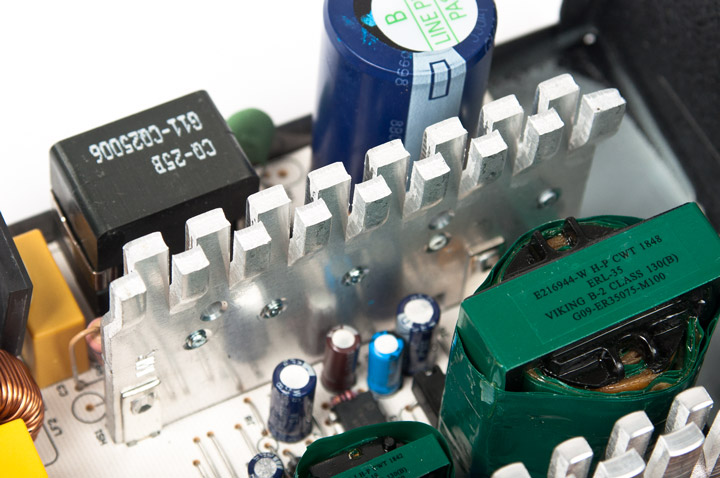

Для охлаждения силовых элементов и транзисторов синхронного выпрямителя предусмотрены привычные толстые пластинки-радиаторы с ребрами-лепестками на концах.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

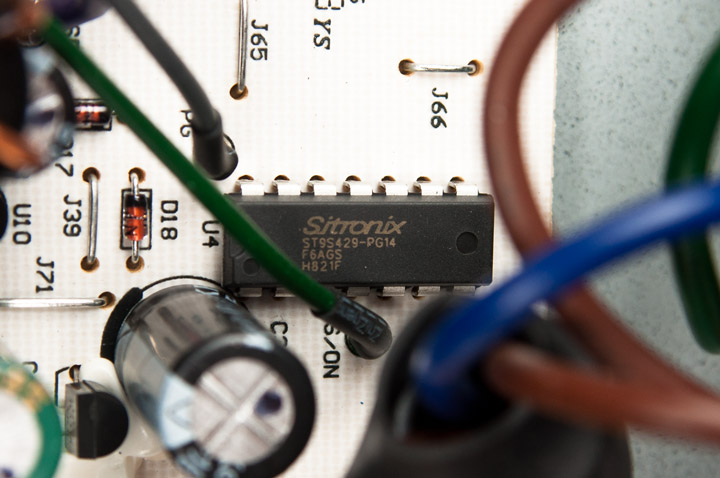

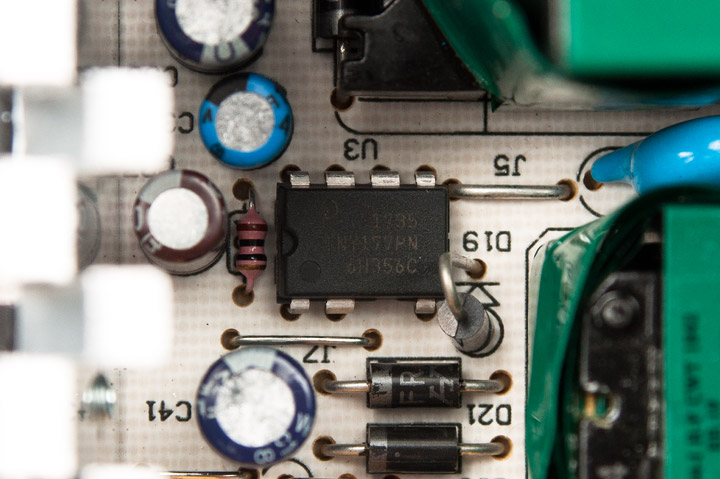

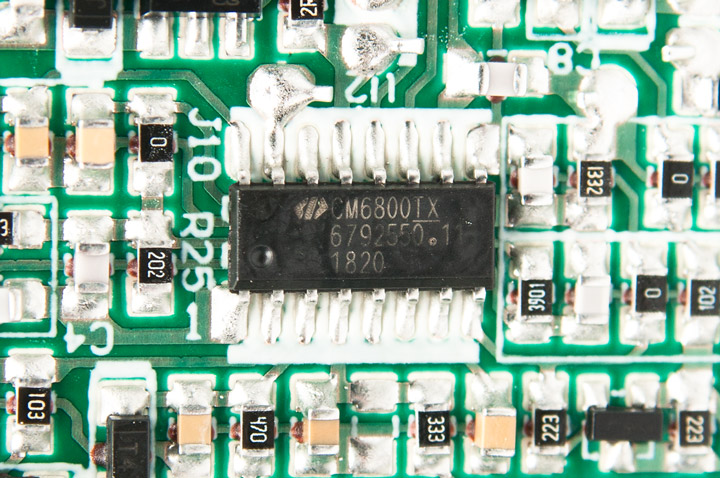

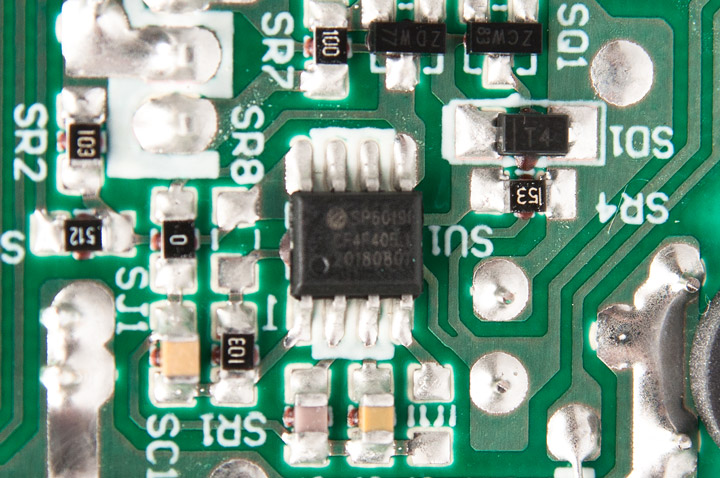

За управление блоком отвечают контроллеры CM6800TX и SP6019I, «дежурка» выполнена на чипе TNY177PN. Мониторинг устройства осуществляется за счет микросхемы ST9S429-PG14.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

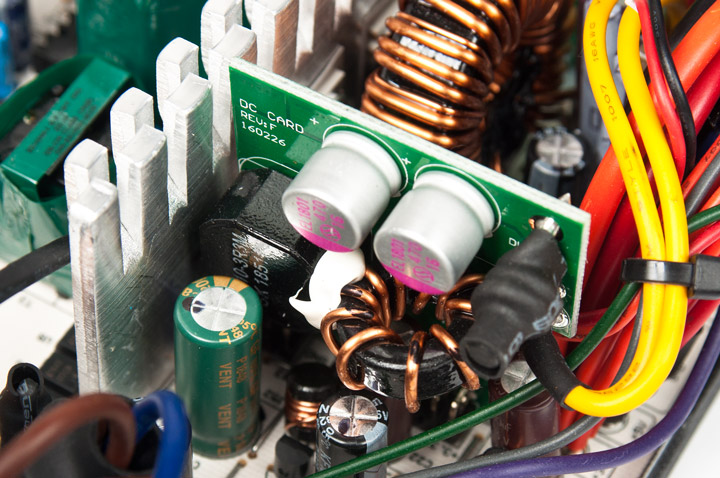

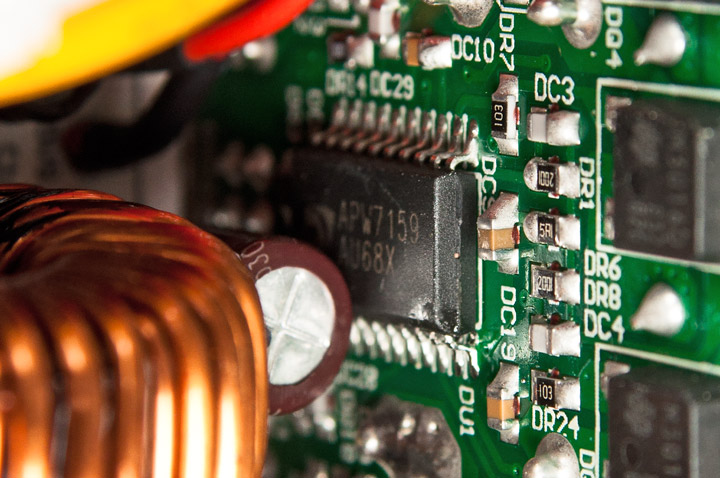

DC/DC-преобразователи низковольтных линий расположены на отдельной платке и управляются ШИМ-контроллером APW7159.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

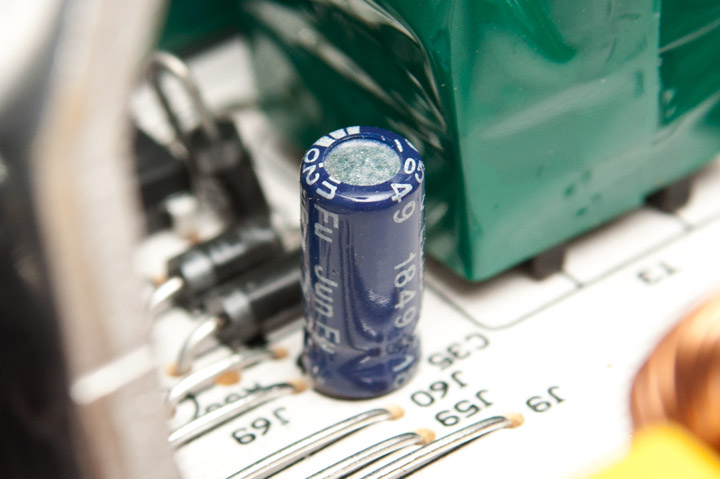

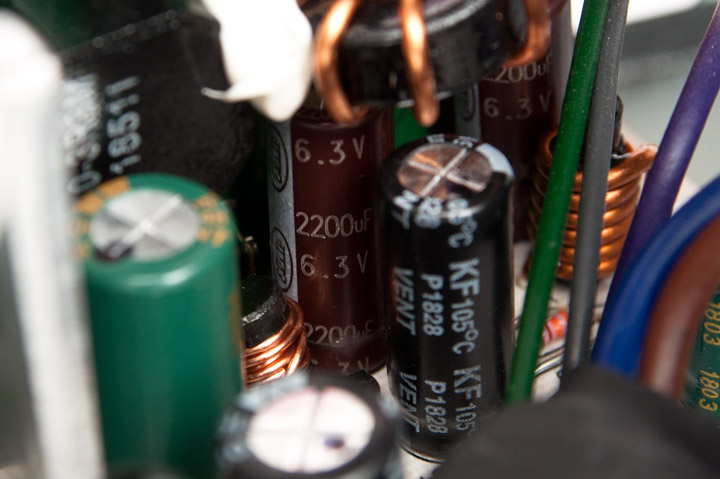

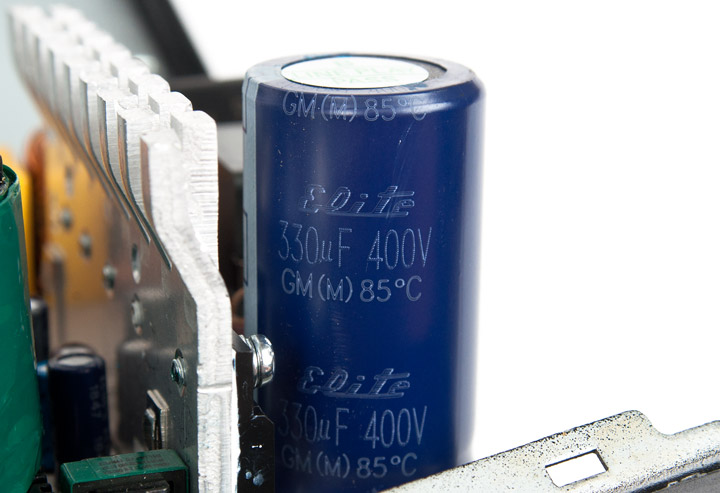

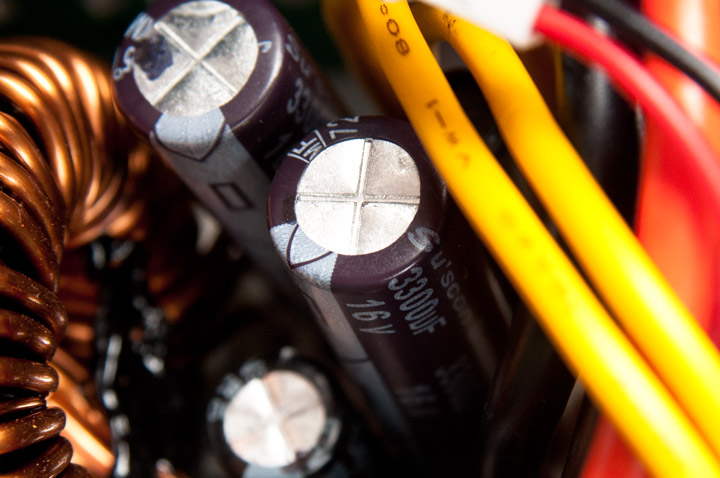

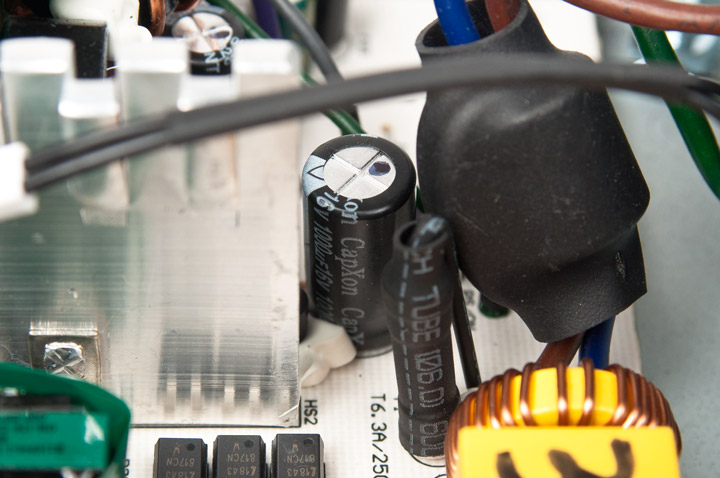

Входной конденсатор на 330 мкФ с рабочим напряжением 400 В марки Elite производства фирмы Chinsan Electronics. В остальных цепях можно обнаружить емкости CapXon, Elite, JunFu и Su’scon.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

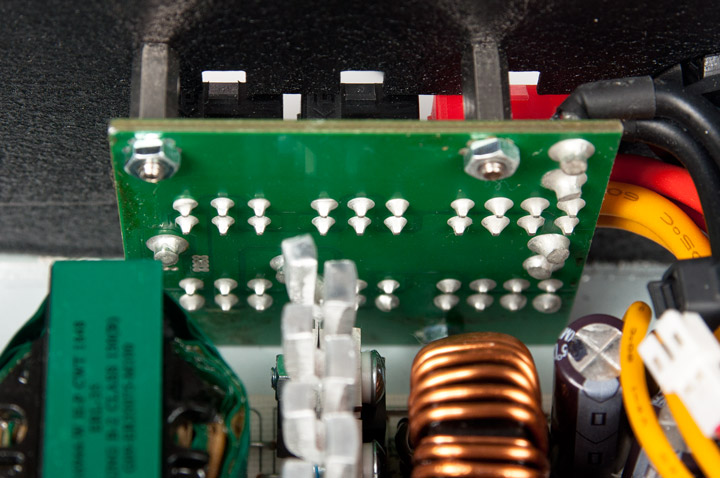

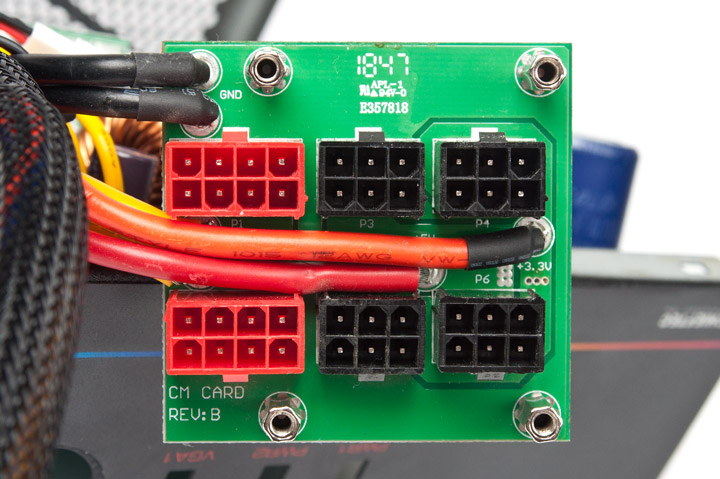

Плата с разъемами для подключения отстегивающихся кабелей несет лишь транзитную функцию и каких-либо конденсаторов на ней не предусмотрено.

Chieftec Photon Gold 650W (GDP-650C-RGB)Chieftec Photon Gold 650W (GDP-650C-RGB)

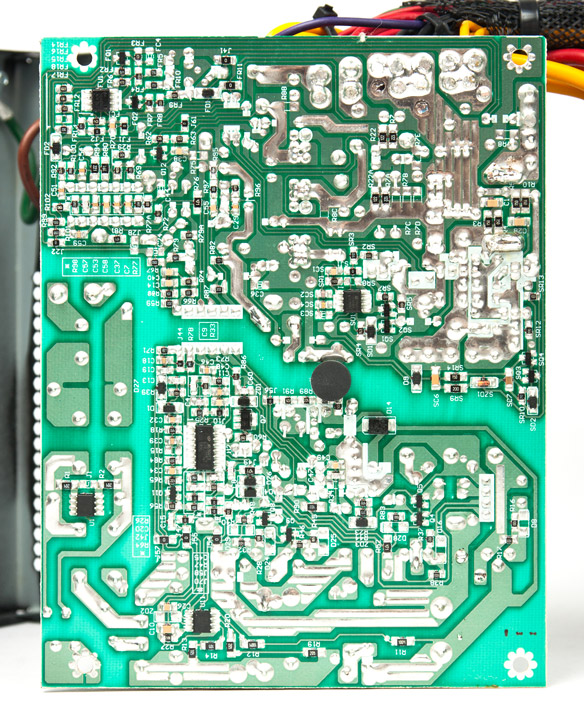

Качество пайки печатной платы очень хорошее, ни остатков флюса, ни «соплей» замечено не было, да и блок в целом собран качественно.

Chieftec Photon Gold 650W (GDP-650C-RGB)

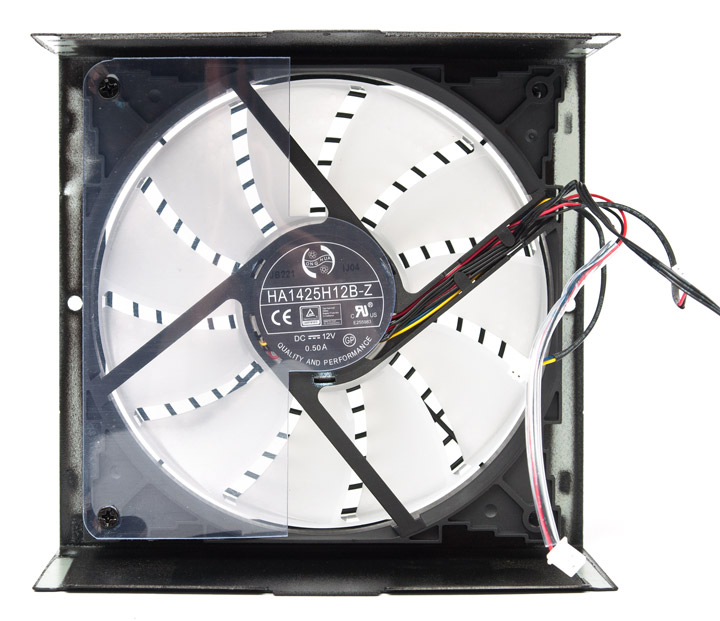

Охлаждается вся конструкция 140-мм вентилятором HongHua HA1425H12B-Z с шарикоподшипником, двухконтактным подключением и максимальной скоростью вращения 2400 об/мин. Крыльчатка выполнена из полупрозрачного пластика.

Chieftec Photon Gold 650W (GDP-650C-RGB)

К сожалению, тихую систему на базе рассматриваемого блока питания не соберешь. При старте ПК вентилятор вращается на частоте 1040 об/мин и остается таким вплоть до нагрузки 90% от номинала, после — уже начинает увеличивать скорость до 1500 об/мин. Учитывая низкие температуры компонентов, такое решение Chieftec кажется странным.

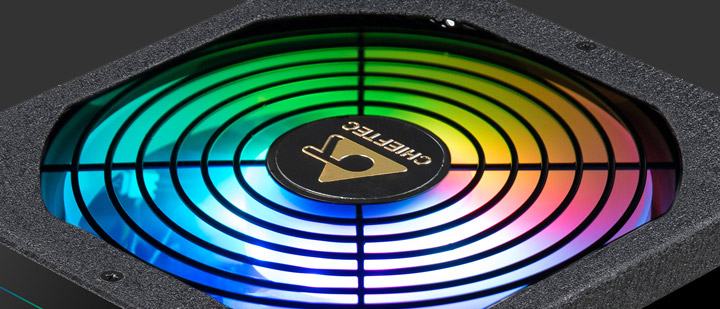

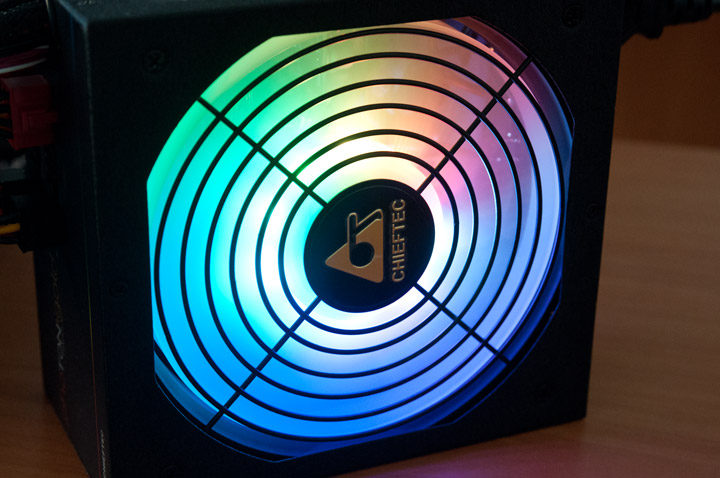

Световые эффекты переключаются кнопкой на внешней стенке устройства. Можно выбрать однотонную подсветку с эффектом дыхания, в виде бегущего огня или сменяющихся цветов, сплошную радужную или вовсе отключить.

Chieftec Photon Gold 650W (GDP-650C-RGB)

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i5-8600K (4,3 ГГц);
  • материнская плата: ASUS Maximus X Apex (Intel Z370);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX429C15PB3AK2/16 (2x8 ГБ, DDR4-2933@3200, 16-18-18-36-2T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (480 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley с максимальным качеством графики, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему использовался бенчмарк Tropics с активированными сглаживанием 4х и анизотропной фильтрацией 16х при одиночной карте и в режиме SLI. Для дополнительной нагрузки использовалась программа LinX с задачей на 1024 МБ, при этом во время использования режима SLI в бенчмарке Tropics сглаживание и фильтрация выставлялись на уровне 2x и 16x соотвественно.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec Photon Gold 650W (GDP-650C-RGB)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Chieftec GDP-650C-RGB GTX 1080 (LGA1151) GTX 1080 (LGA1151) GTX 295 (LGA1366) GTX 295 SLI (LGA1366) GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Burn, Game+LinX Burn, Game Burn, Game+LinX
Потребляемая мощность, Вт 40 (~37) 352 (~310) 499 (~445) 643 (~575) 864 (~775)
Линия +3.3V, В 3,39 (+2,6) 3,38 (+2,3) 3,36 (+0,8) 3,36 (+0,8) 3,31 (+0,3)
Линия +5V, В 5,06 (+1,1) 5,04 (+0,8) 4,95 (–1) 4,95 (–1) 4,92 (+1,6)
Линия +12 (MB), В 12,07 (+0,6) 12,02 (+0,16) 11,95 (–0,4) 11,86 (–1,2) 11,84 (–1,35)
Линия +12 (CPU), В 12,08 (+0,625) 12,02 (+0,16) 11,95 (–0,4) 12,03 (+0,25) 11,95 (–0,4)
Линия +12 (VGA1), В 12,08 (+0,625) 12,02 (+0,16) 12 11,95 (–0,4) 11,94 (–0,5)
Линия +12 (VGA2), В 12,08 (+0,625) 12,06 (+0,5) 12,05 (+0,4) 11,96 (–0,33) 11,95 (–0,4)
Скорость вращения вентилятора, об/мин 1046 1044 1041 1040 1500
Термодатчик №1 26,8 26,9 26,4 26,5 26,9
Термодатчик №2 27,8 30,9 33,1 35,6 36,6
Термодатчик №3 26,4 32,1 35,4 39 38,8
Термодатчик №4 29,1 34,2 39,6 47,4 48,4
Термодатчик №5 35,7 39,4 48,2 59,1 58,8
Термодатчик №6 29,1 36,1 48 61,1 61,6

Стандартные показатели платформы CWT — стабильные характеристики при малой нагрузке и сильные просадки напряжения +12 В при высокой. Но, к чести этого блока питания, все в пределах нормы и не выходит даже за 3% допуск. Низкие температуры компонентов при простое и небольшой игровой нагрузке позволили бы снизить частоту вращения вентилятора, но производитель, скорее всего, подстраховался в связи с использованием бюджетных конденсаторов.

Выводы

Тренд RGB добрался и до такого консервативного производителя как Chieftec. Компания уже предлагает весь спектр своей продукции с подсветкой. С другой стороны, чем больше игроков на рынке, тем сильнее конкуренция, а пользователям есть из чего выбрать. И если в этом учавствует Chieftec, то ассортимент RGB-решений вряд ли будет быстро иссякать на локальном рынке, как это происходит с продукцией других производителей.

Протестированный блок питания Chieftec 650W GDP-650C-RGB новой серии Photon Gold интересен внешне, обладает высоким КПД, неплохим комплектом поставки и понравится почитателям этой марки, которые давно хотели обзавестись RGB-устройством. Подсветка обладает обширным количеством эффектов и ее можно будет настроить, подключив блок ARGB-кабелем к материнской плате. Но вентилятор с высокой частотой вращения вряд ли понравится любителям тишины. В итоге имеем высокоэффективное решение от именитого производителя на базе бюджетной платформы с возможностью световых эффектов, цена которого может стать решающим фактором при выборе продукта с RGB-подсветкой.
