Обзор и тестирование внешних звуковых адаптеров ASUS Xonar U5 и Xonar U7 с интерфейсом USB

В последнее время производители материнских плат заметно подтянули качество реализации встроенных аудиокарт, особенно в продуктах среднего и старшего ценовых диапазонов. Применение современных HD-аудиокодеков и специализированных электронных компонентов в выходных каскадах, экранирование низкочастотных цепей, а также установка продвинутых ЦАП, как, например, на системной плате ASUS Maximus VII Formula, или использовании выделенного усилителя для стереонаушников в схеме звукового адаптера «материнки» MSI Z97 Gaming 9 AC — все это направлено на обеспечение высокого качества звука, способного удовлетворить потребности большинства пользователей, в том числе искушенных. Что касается меломанов, то их вниманию предлагается широкий ассортимент звуковых плат для разъемов PCI или PCI-E на любой вкус и кошелек: от недорогих моделей до продвинутых продуктов, таких как ASUS Essence STX II 7.1. Даже для геймеров разработаны специальные предложения, как, например, ASUS ROG Xonar Phoebus. В то же время, у владельцев ноутбуков, или настольных систем, у которых гарантийные условия не позволяют модернизировать внутренности системного блока, выбор ограничивается внешними устройствами, как правило, с интерфейсом USB, реже — FireWire. В данной категории также присутствует масса вариантов, и сегодня мы с вами познакомимся с двумя представителями продуктовой линейки ASUS — Xonar U5 и Xonar U7. Эти звуковые карты, предназначенные для подключения к порту USB, имеют идентичное конструктивное исполнение, но обладают существенными отличиями в характеристиках, что определяет их разные рыночные ниши. Отличия между этими двумя моделями видны невооруженным глазом из сравнения их спецификаций, приведенных ниже, после ознакомления с которыми мы с вами детально рассмотрим каждую из участниц.

Модель ASUS Xonar U5 ASUS Xonar U7
Аудиопроцессор C-Media CM6631A C-Media CM6632A
Формат вывода звука 5.1 7.1
Интерфейс подключения USB 1.1/2.0 USB 1.1/2.0
Соотношение сигнал/шум выхода (A-взвешенное), дБ 104 114
Соотношение сигнал/шум входа (A-взвешенное), дБ н/д 110
Коэффициент гармоник + шум на выходе (1 кГц, –3 дБ) 0,005 % (–86 дБ) 0,0006 % (–104 дБ)
Коэффициент гармоник + шум на входе (1 кГц, –3 дБ) н/д н/д
Частотный диапазон (–3 дБ, 16 бит 44,1 кГц), Гц 10–44000 10–46000
Частота дискретизации и разрядность аналогового сигнала, кГц@бит 44,1/48/88,2/96/192@16/24 44,1/48/88,2/96/176,4/192@16/24
Частота дискретизации и разрядность цифрового сигнала, кГц@бит 44,1/48/88,2/96/192@16/24 44,1/48/88,2/96/176,4/192@16/24
Аналоговые аудиовыходы 4 х 1/8" (3,5 мм «джек») 4 х 1/8" (3,5 мм «джек»), 2 x RCA
Аналоговые входы 1 х 1/8" (3,5 мм «джек») 1 х 1/8" (3,5 мм «джек»)
S/PDIF Коаксиальный/оптический (Toslink) Коаксиальный/оптический (Toslink)
Дополнительные возможности поддержка ASIO поддержка ASIO, Dolby Home Theater
Средняя розничная стоимость* $95 $125
*— на момент написания обзора


ASUS Xonar U5

Аудиокарта ASUS Xonar U5 поставляется в небольшой картонной коробке, на лицевой стороне которой видно изображение устройства, а также информацию о его главных достоинствах, таких как поддержка фирменного ПО Sonic Studio, наличие встроенного усилителя для наушников, возможность работы с сигналами с параметрами 192кГц/24 бит, а также настройка уровня усиления микрофона с помощью механических клавиш.

ASUS Xonar U5

С обратной стороны упаковки перечислена спецификация Xonar U5, приведена конфигурация интерфейсов и органов управления звукового адаптера.

ASUS Xonar U5

На внутренней стороне фальш-крышки, которая занимают всю лицевую поверхность упаковки, показано изображение интерфейса программного продукта Sonic Studio, предлагаемого вместе с аудиокартой.

ASUS Xonar U5

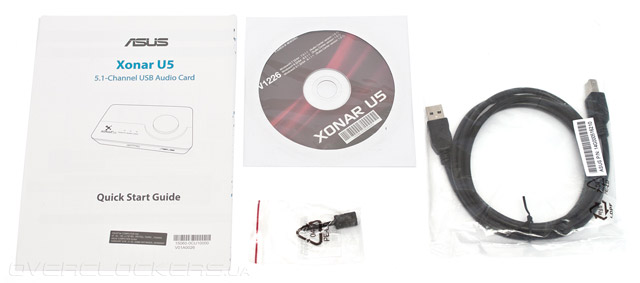

Набор аксессуаров, поставляемый вместе со звуковым адаптером, не отличается разнообразием. Он включает краткое руководство пользователя, DVD-диск с драйверами и ПО, адаптер Toslink, а также интерфейсный кабель USB длиной около 1 м.

ASUS Xonar U5

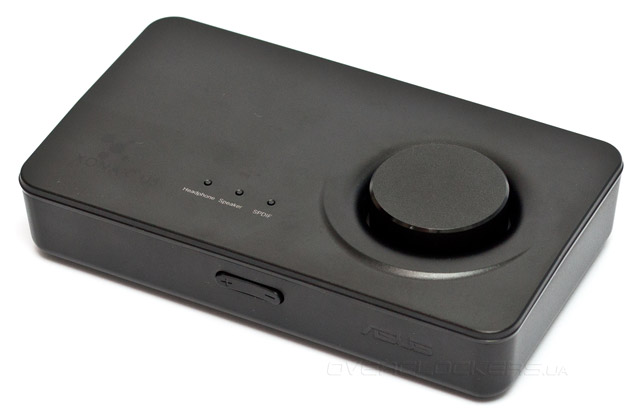

Аудиокарта заключена в компактный корпус с размерами 130x80x25 мм, выполненный из матового пластика. Верхняя крышка имеет прорезь для вороненой металлической ручки бесступенчатого регулятора громкости, нажатием на которую переключаются аудиовыходы, а также трех молочно-белых светодиодов, отображающих текущий режим работы. На передней грани присутствует пара кнопок, которые регулируют уровень усиления сигнала от микрофона.

ASUS Xonar U5

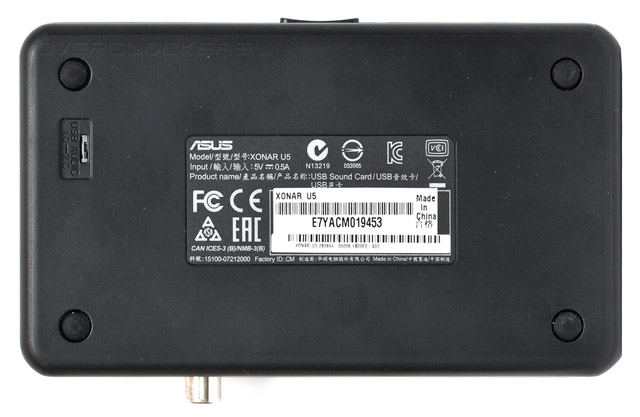

С обратной стороны корпуса обнаружился переключатель USB 1.1/2.0, наклейка с указанием модели и серийного номера изделия, а также четыре резиновые ножки, которые предотвращают скольжение устройства по гладкой поверхности.

ASUS Xonar U5

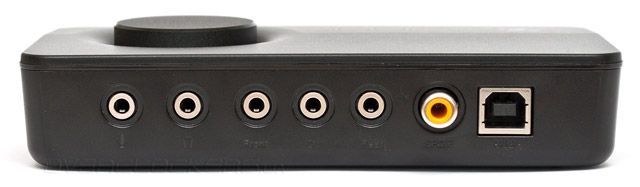

Все интерфейсы звуковой карты находятся на ее тыльной стороне. Здесь нашлось место для пяти разъемов 1/8″ (3,5 мм «джек»): микрофонного входа, выхода на наушники, а также трех выходов для подключения акустических систем формата 5.1 (фронт, центр/сабвуфер, тыл), коаксиального порта S/PDIF и разъема USB 2.0 типа «В».

ASUS Xonar U5

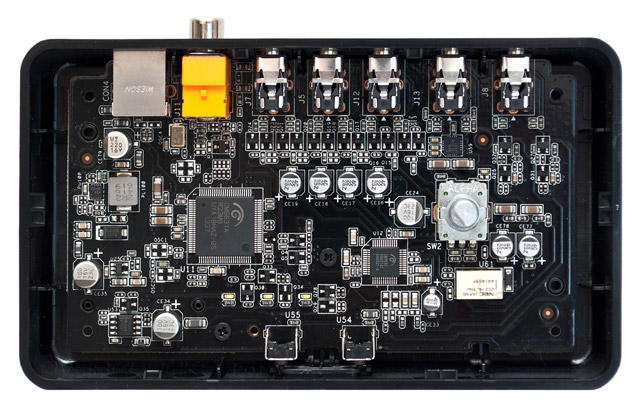

ASUS Xonar U5 базируется на цифровом сигнальном процессоре C-Media CM6631A, который имеет интерфейс USB 2.0, позволяет обрабатывать одновременно до трех аудиопотоков с частотой дискретизации 192 кГц при разрядности до 32 бит, а также встроенным трансмиттером S/PDIF, способным передавать звуковой поток с параметрами 192 кГц/24 бит. Для цифро-аналогового и аналогово-цифрового преобразования служит кодек CM9882, подключенный к DSP по интерфейсу HDA. Он обеспечивает работу линейного и микрофонного входов, выхода на наушники, а также трех аналоговых аудиовыходов для акустических систем формата 5.1. При воспроизведении CM9882 обеспечивает соотношение сигнал/шум 106 дБ и «гармонические искажения + шум» на уровне –95 дБ(A). В выходном каскаде на наушники используется отдельный операционный усилитель, обеспечивающий полноценную работу стереогарнитур с внутренним сопротивлением до 150 Ом, тогда как во всех все остальных каналах используются дискретные элементы.

ASUS Xonar U5

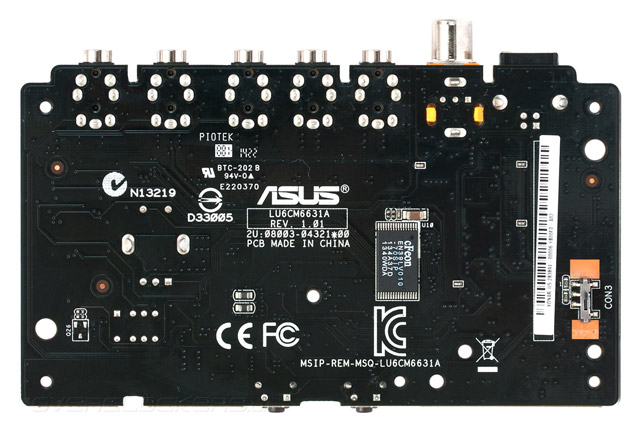

С обратной стороны печатной платы находится микросхема флэш-памяти cFeon EN39LV010, в которой, очевидно, хранится управляющий микрокод сигнального процессора.

ASUS Xonar U5

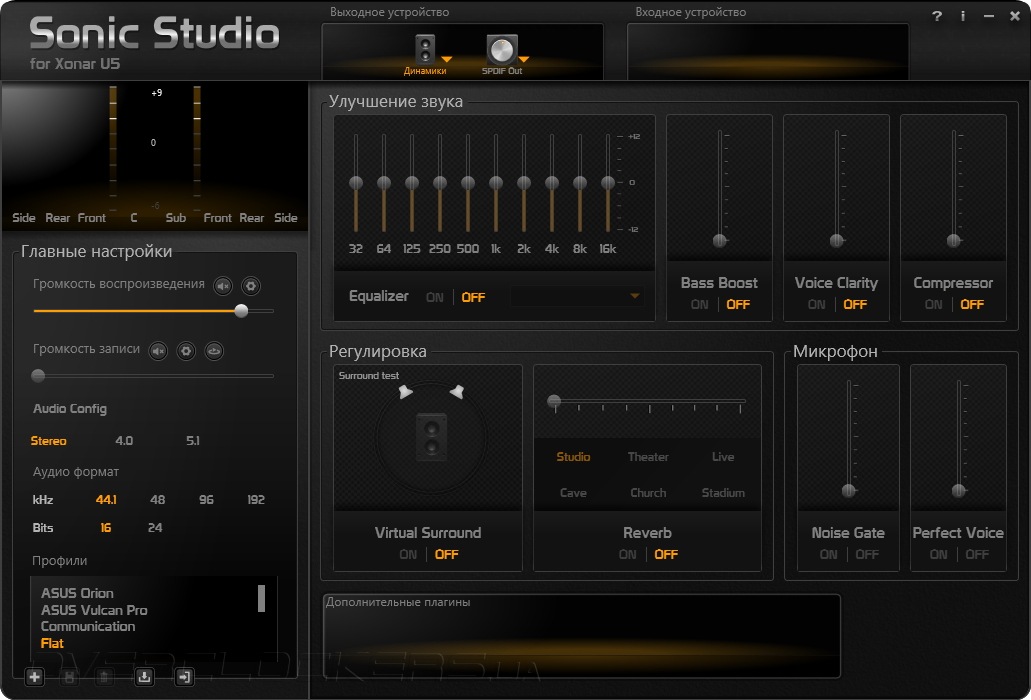

Потенциальным покупателям аудиокарта может продолжить поддержку стандарта ASIO, а также мощное программное обеспечение Sonic Studio, обладающее множеством полезных возможностей. Это приложение служит для управления уровнями громкости для каждого из каналов воспроизведения и записи, регулировки частоты дискретизации и разрядности сигнала, настроек параметрического эквалайзера, задания уровня усиления нижних частот, технологий виртуализации окружающей среды, а также активного шумоподавления (Noise gate) и повышения четкости голоса (Perfect Voice).

ASUS Xonar U5

В итоге, хотя элементная база ASUS Xonar U5 и не дотягивает до уровня продвинутых решений, ее продуманная реализация позволяет надеяться на неплохое качество воспроизведения, а программная составляющая заметно расширяет возможности аудиоадаптера за счет гибкого управления звуковыми эффектами. Но, оставим первую из участниц сегодняшнего обзора и перейдем к изучению ASUS Xonar U7, стоящей в табели о рангах на ступень выше, чем Xonar U5.
