Обзор и тестирование материнской платы MSI Z87I Gaming AC для компактных игровых систем на базе Intel Haswell

Семейство игровых системных плат Gaming от компании MSI вышло весьма удачным. Благодаря неплохому сочетанию функциональности и хорошего запаса прочности продукты этой серии пользуются заслуженным уважением среди любителей компьютерных игр и продвинутых пользователей, которым необходима надежная основа для сборки производительного персонального компьютера. Не так давно семейство Gaming пополнилось новой моделью Z87I Gaming AC, выполненной в миниатюрном форм-факторе Mini-ITX.

MSI Z87I Gaming AC

Несмотря на свои компактные размеры, новинка обладает многими конструктивными особенностями «старших сестер» и предлагает потенциальным покупателям богатый набор возможностей расширения, а также все необходимые инструменты для успешного разгона. Позже вы познакомитесь с особенностями конструкции, прошивкой и комплектным ПО системной платы, а пока предлагаю взглянуть на технические характеристики MSI Z87I Gaming AC:

Модель MSI Z87I Gaming AC
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
4 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 5x SATA 6 Гбит/с (Intel Z87)
eSATA 1x eSATA 6 Гбит/с (Intel Z87)
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ATX
Размеры, мм 170 x 170
Дополнительные возможности Gaming Device Port, адаптер беспроводных сетей Wi-Fi (IEEE 802.11 b/g/n/ac) и Bluetooth 4.0, кнопка Clear_CMOS на задней панели


Комплект поставки

Материнская плата продается в компактной картонной коробке, лицевую сторону которой украшает изображение дракона — талисмана серии Gaming. Здесь же указано наименование модели и представлены логотипы фирменных особенностей. Среди них отмечу «Recommended by Fnatiс», означающий, что при создании продукта были учтены рекомендации Fnatic — одной из самых авторитетных и успешных киберспортивных команд.

MSI Z87I Gaming AC

С обратной стороны коробки приведена конфигурация задней панели, представлена информация об основных конструктивных особенностях и краткая спецификация MSI Z87I Gaming AC. Системная плата оснащена продвинутой звуковой подсистемой Audio Boost, в качестве сетевого контроллера используется чип Killer E2200 производства Qualcomm Atheros, который вместе с программным обеспечением Killer Network Manager обеспечивает интеллектуальное управление пропускной способностью соединения с Интернет. Поддерживается работа в беспроводных сетях Bluetooth и Wi-Fi, а технология OC Genie 4 позволяет получить прирост быстродействия путем активации автоматического разгона.

MSI Z87I Gaming AC

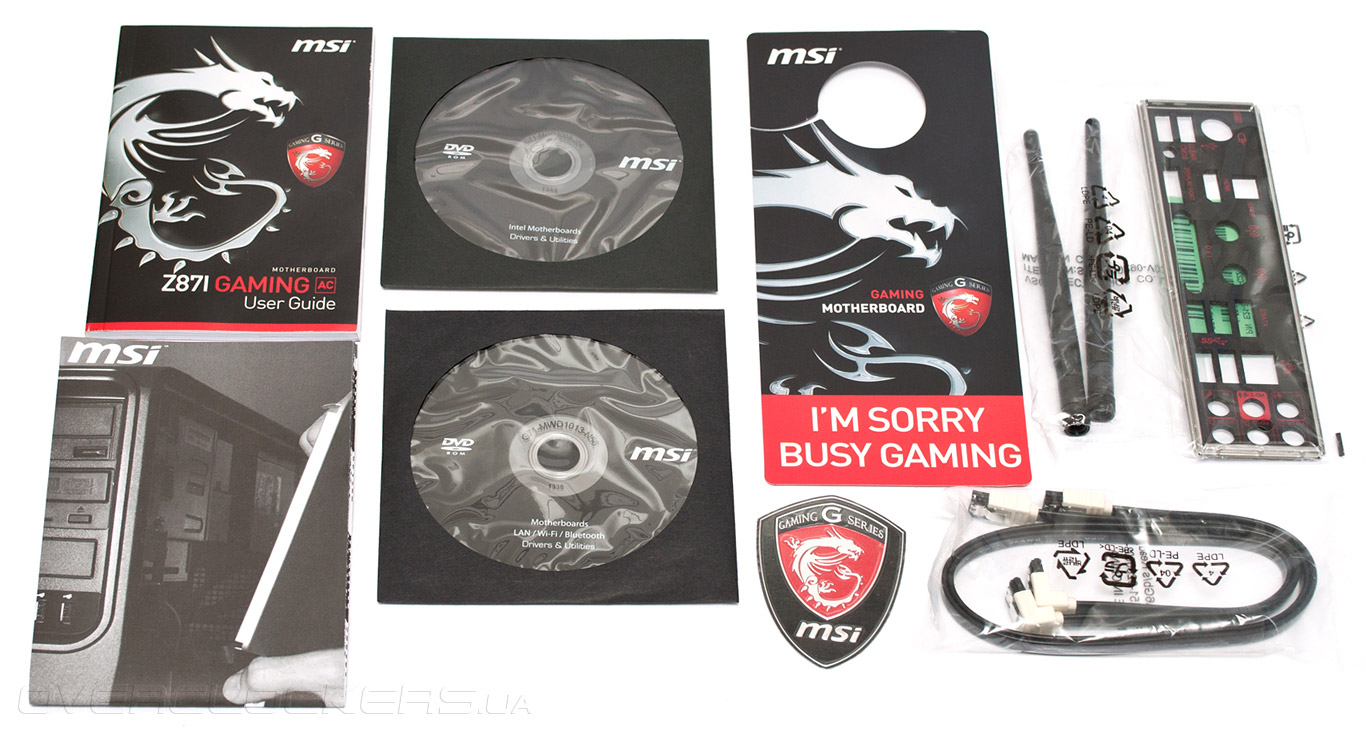

Набор дополнительных принадлежностей материнской платы состоит из:
  • заглушки на заднюю панель I/O Shield;
  • пары кабелей SATA 6 Гбит/с;
  • двух антенн Wi-Fi;
  • наклейки на корпус MSI Gaming Series;
  • DVD-диска с драйверами и ПО;
  • руководства пользователя;
  • инструкции по быстрой сборке;
  • DVD-диска с программным обеспечением для адаптера беспроводных сетей;
  • таблички на дверь «I’m sorry busy gaming».
MSI Z87I Gaming AC


Дизайн

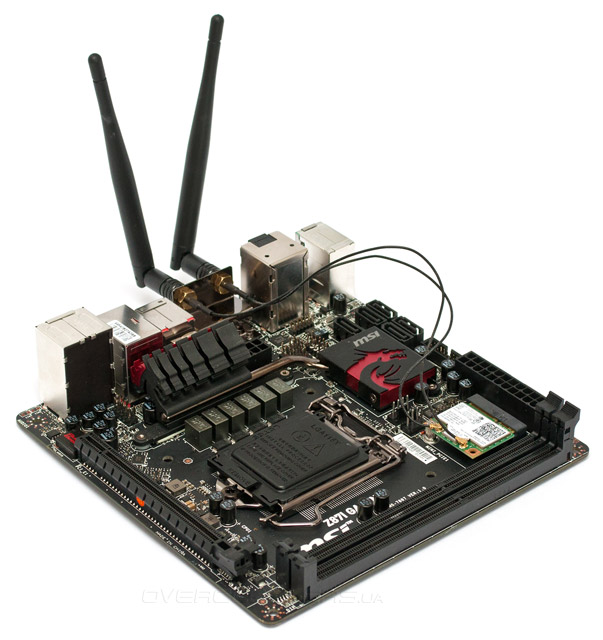

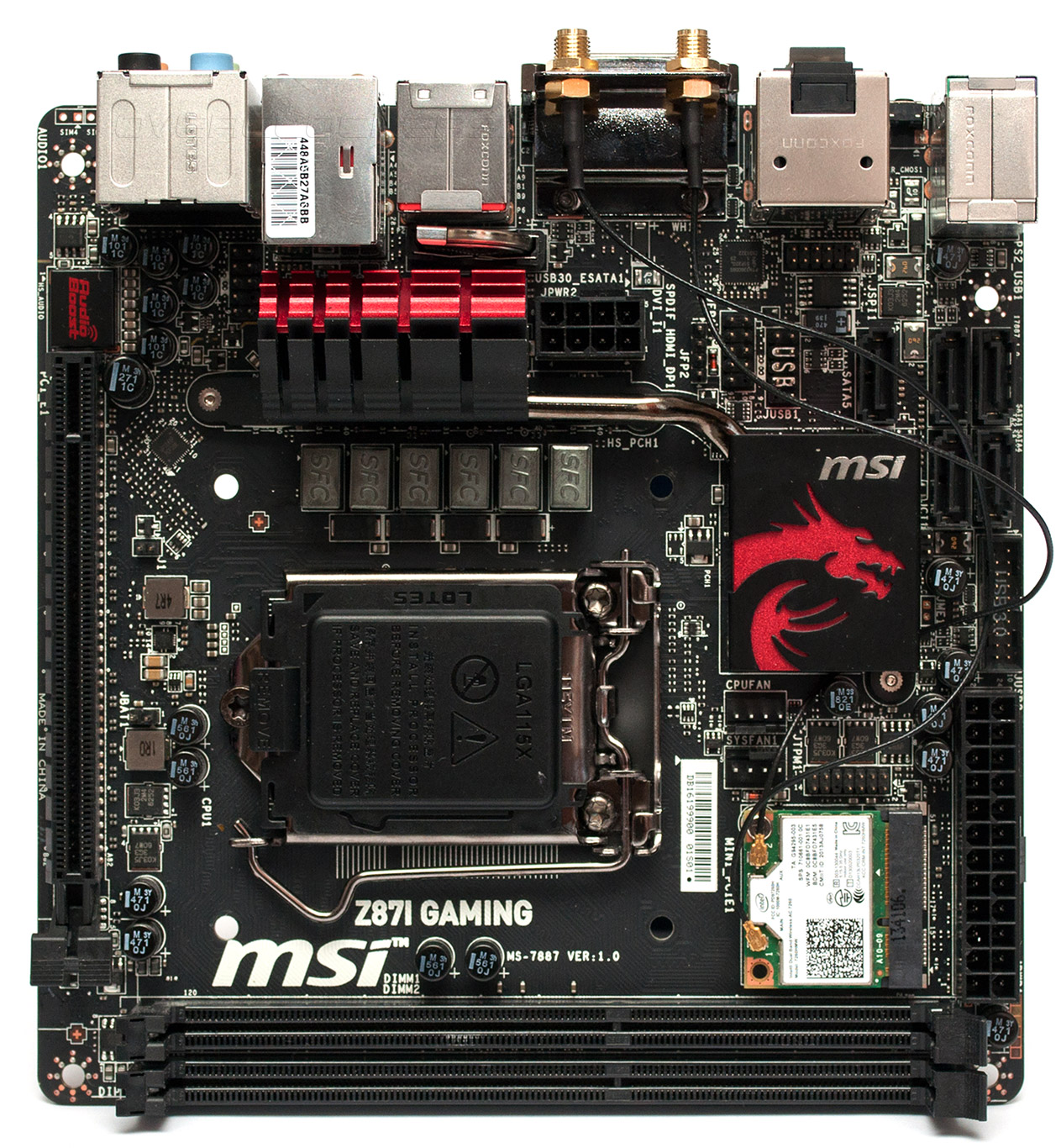

Как уже отмечалось ранее, MSI Z87I Gaming AC изготовлена в форм-факторе Mini-ITX. Благодаря использованию старшего набора системной логики Intel Z87 материнская плата поддерживает полный спектр возможностей разгона. Два разъема DIMM позволяют установить пару модулей ОЗУ DDR3, диапазон рабочих частот которых простирается до 3000 МГц.

MSI Z87I Gaming AC

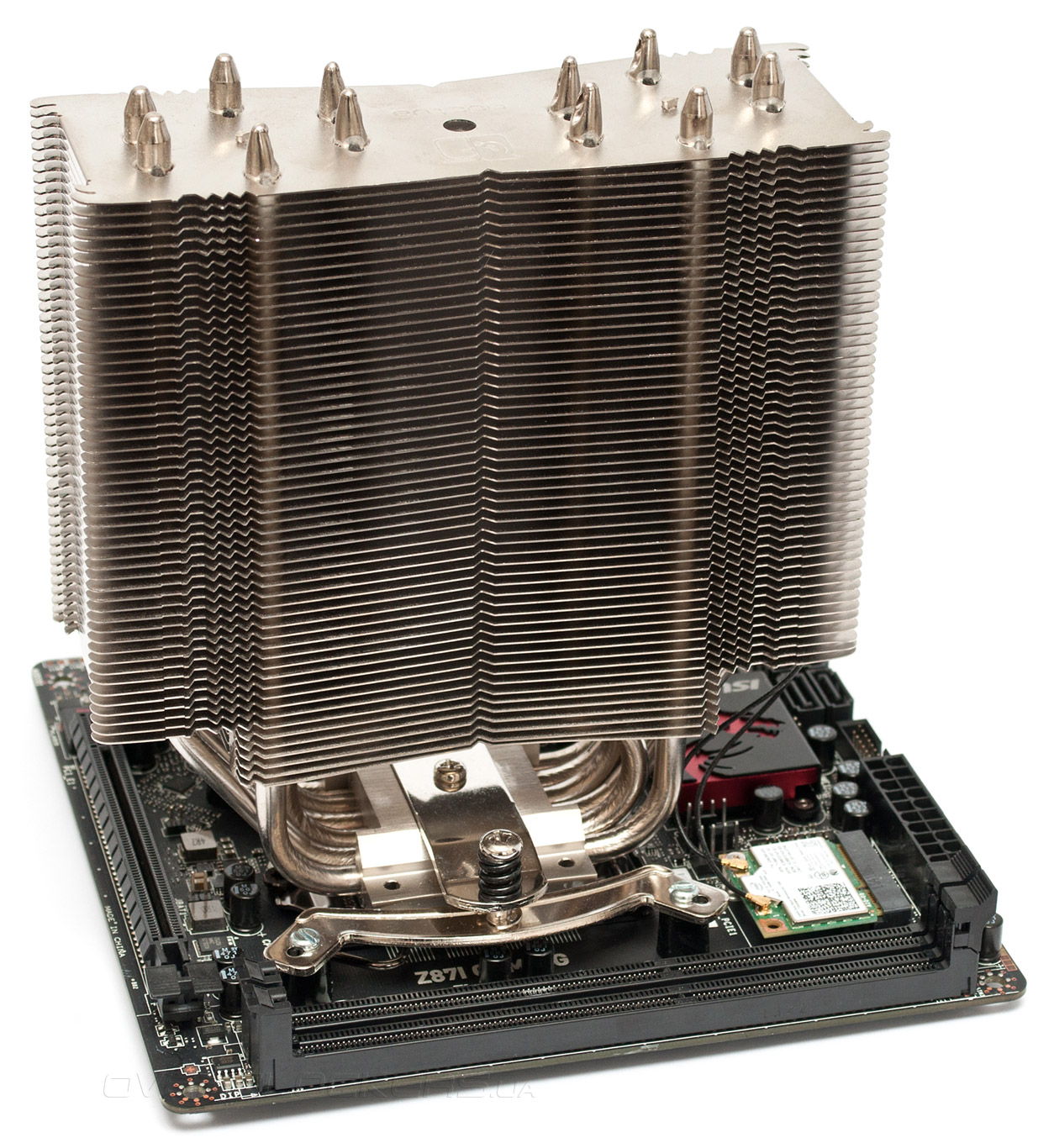

Миниатюрные размеры определяют компоновку новинки, которую, увы, нельзя назвать очень удачной. Речь идет о расположении процессорного разъема, находящегося слишком близко от слота PCI Express 3.0 x16, что делает невозможной одновременную установку массивных систем охлаждения, таких как Noctua NH-U14S, и дискретной видеокарты. Впрочем, именно такой дизайн рекомендован Intel для системных плат формата Mini-ITX.

MSI Z87I Gaming AC

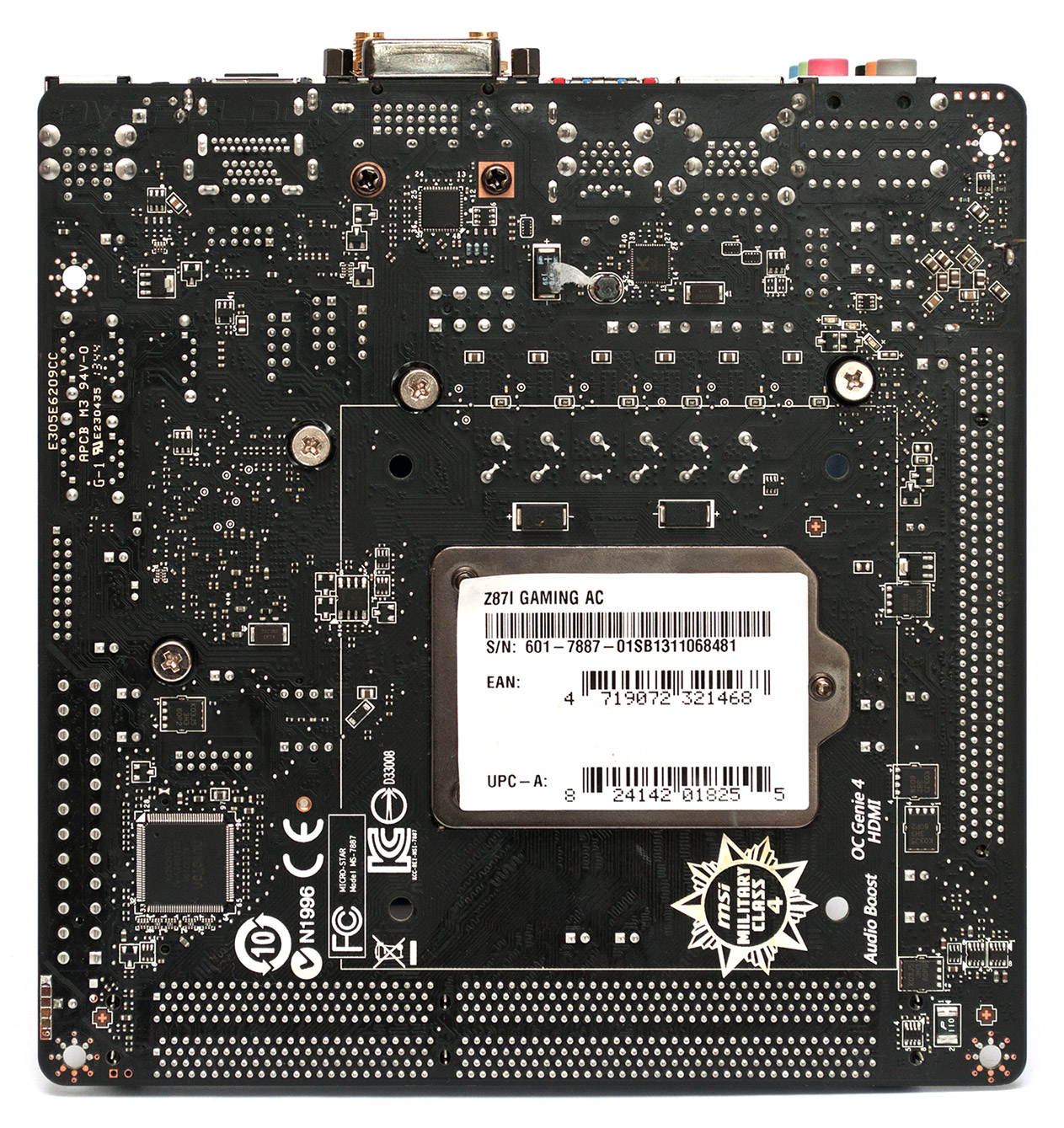

С обратной стороны печатной платы находится множество электронных компонентов. Обращаю ваше внимание на пару танталовых конденсаторов, расположенных близи процессорного разъема: они могут помешать установке усилительных пластин некоторых кулеров.

MSI Z87I Gaming AC

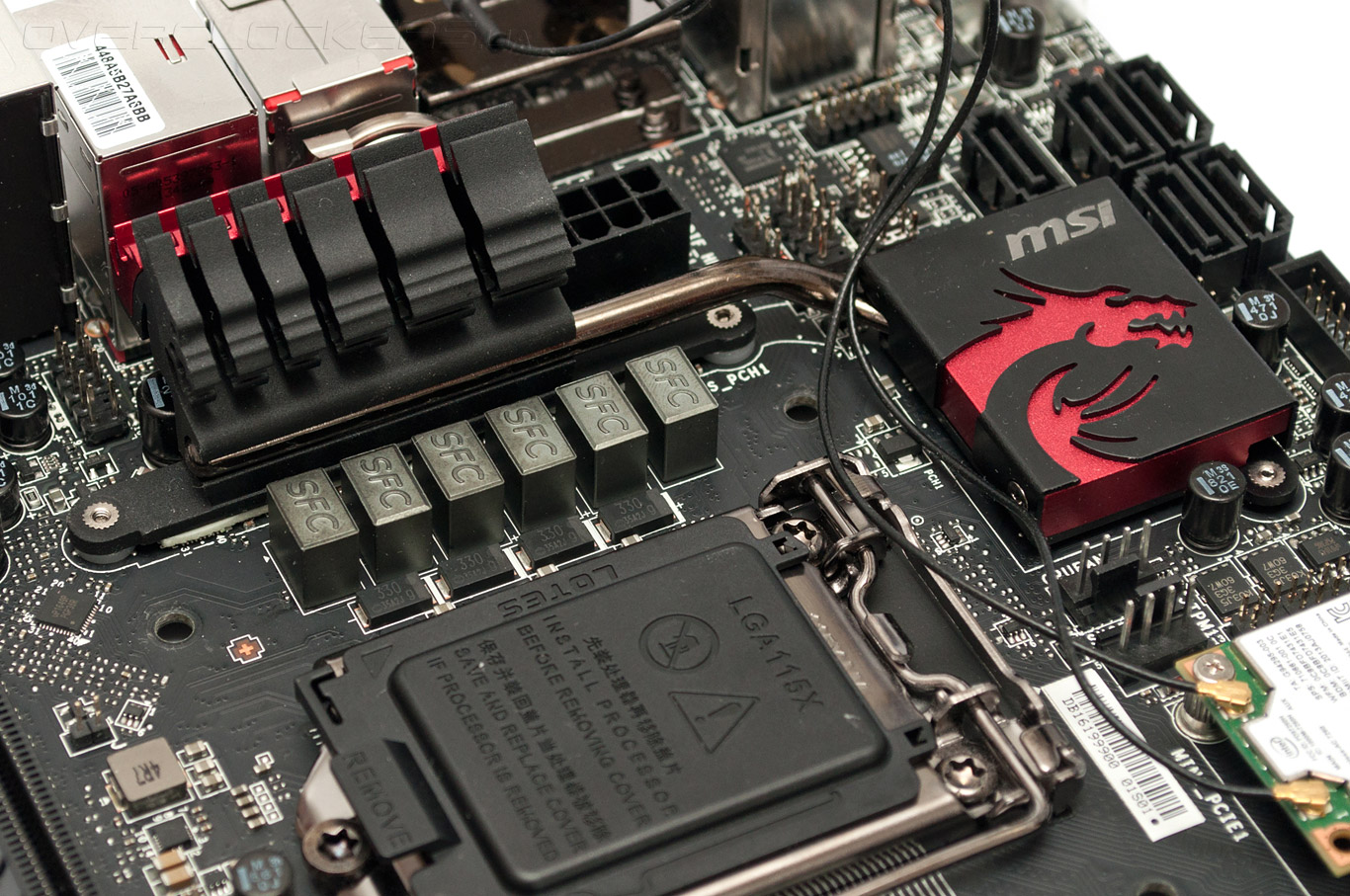

Как для компактной модели, MSI Z87I Gaming AC оснащена весьма эффективной системой охлаждения. Для подключения вентиляторов служат два четырехконтактных разъема с возможностью регулировки оборотов с помощью ШИМ. Тепло от силовых элементов VRM и микросхемы системной логики отводится парой радиаторов.

MSI Z87I Gaming AC

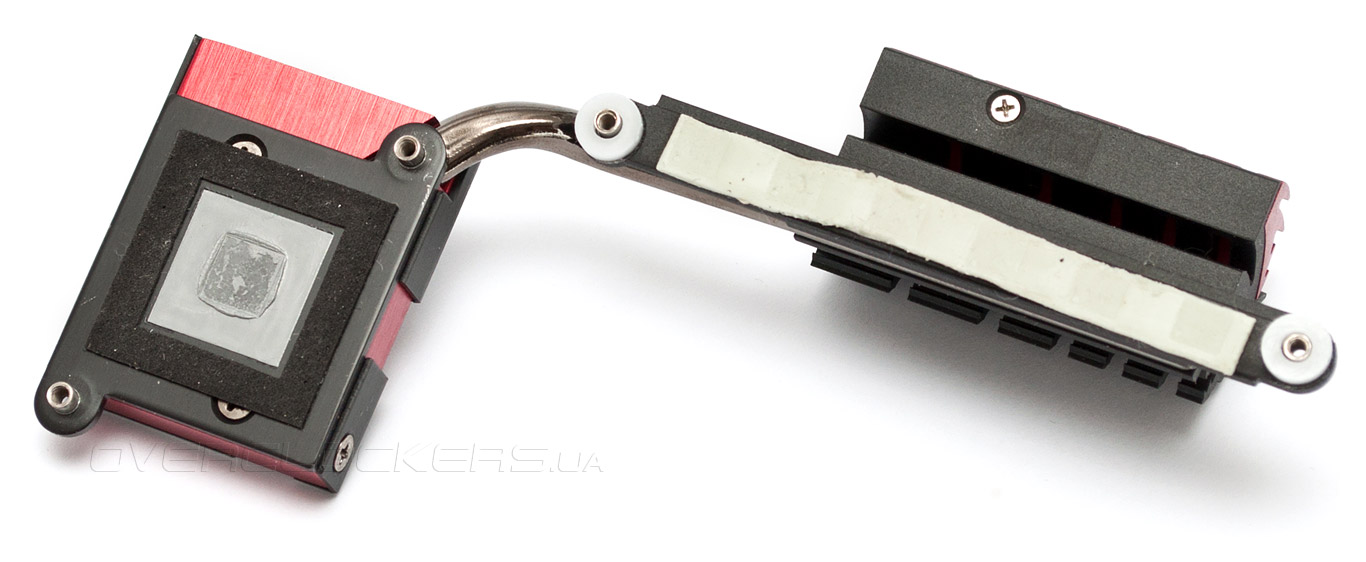

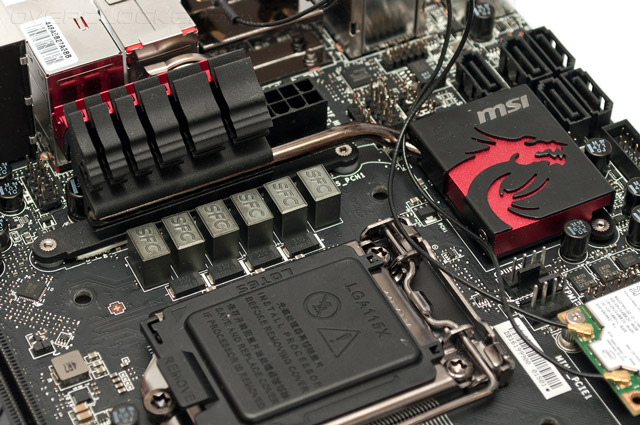

В конструкции использована тепловая трубка, а крепление осуществляется с помощью подпружиненных винтов, обеспечивающих надежный прижим.

MSI Z87I Gaming AC

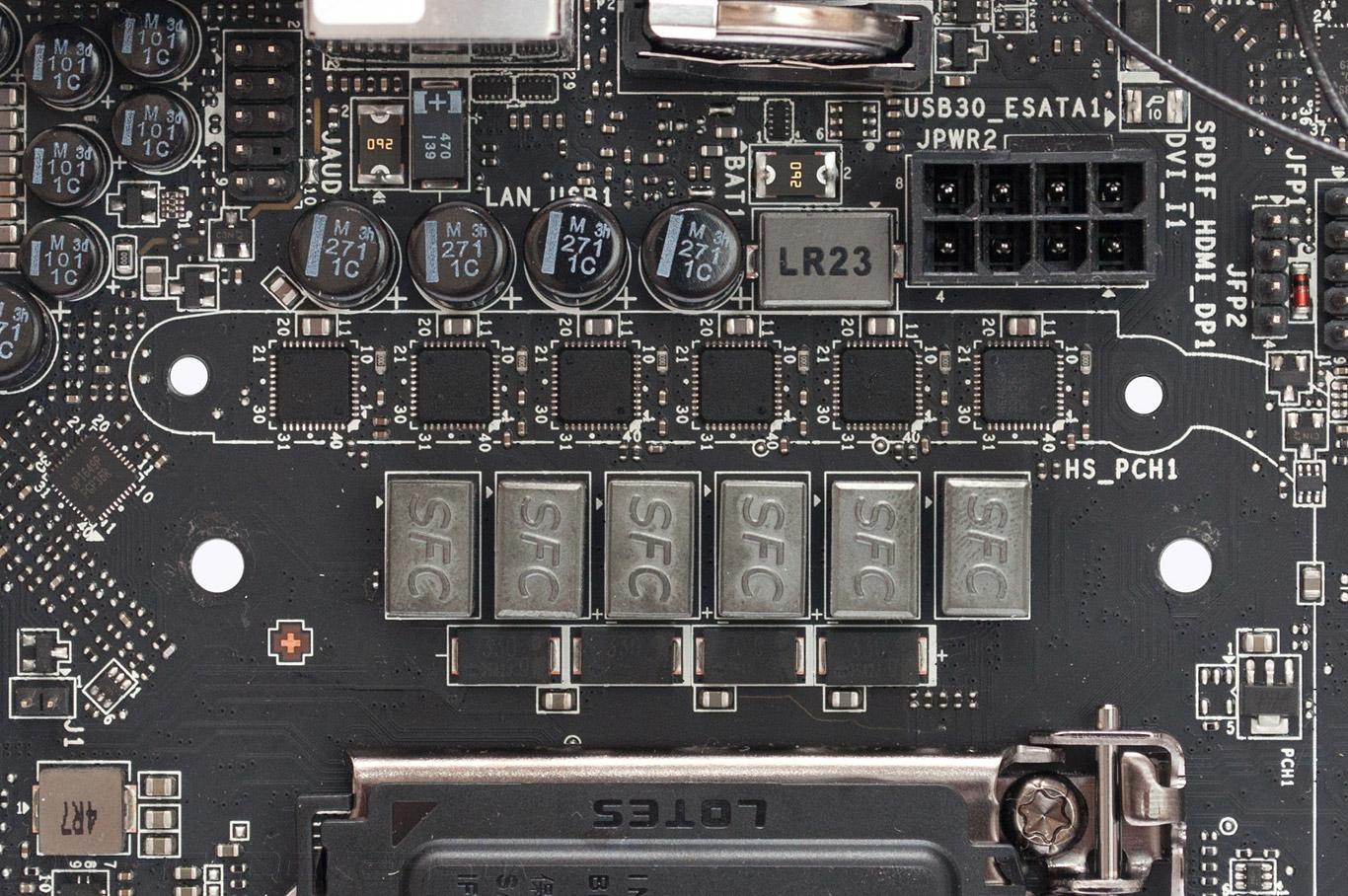

Силовая подсистема новинки получает питание от восьмиконтактного разъема EPS12V. Преобразователь напряжения центрального процессора построен по шестиканальной схеме, в качестве силовых элементов применены интегральные сборки DrMOS, при этом функции управления выполняет ШИМ-контроллер uP1649 производства uPI Semiconductor Corp.

MSI Z87I Gaming AC

Не только в силовой подсистемы, но и в целом на системной плате используются электронные компоненты военного класса надежности, соответствующие внутреннему стандарту MilitaryClass 4, так что о качестве и долговечности MSI Z87I Gaming AC можно не беспокоиться.

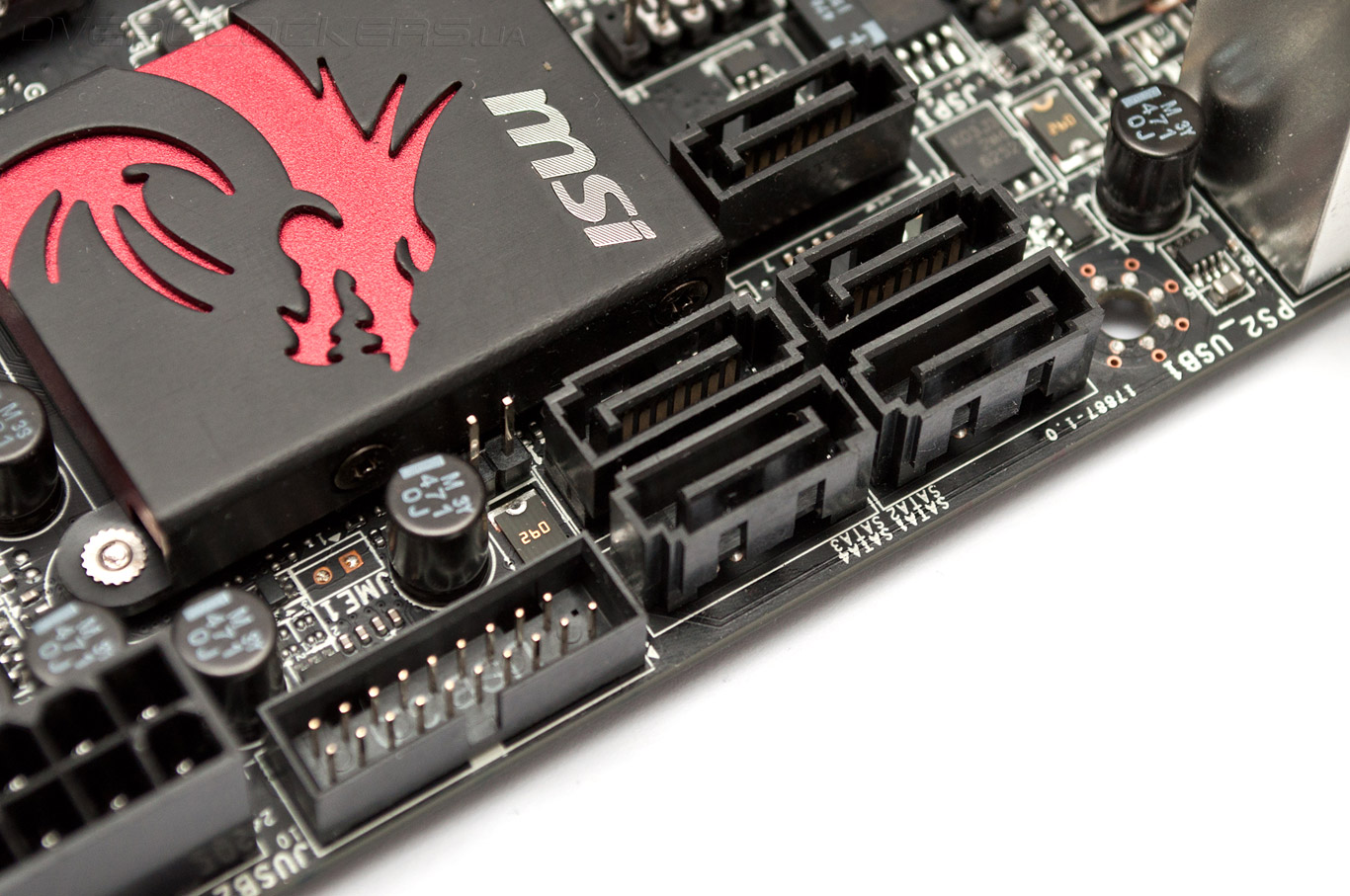

Возможности расширения новинки базируются на функциональности системной логики. Она отвечает за работу пяти портов SATA 6 Гбит/c, одного интерфейса eSATA 6 Гбит/с и шести каналов USB 3.0, из которых четыре штуки выведены на заднюю панель, а два оставшихся представлены в виде внутреннего разъема.

MSI Z87I Gaming AC

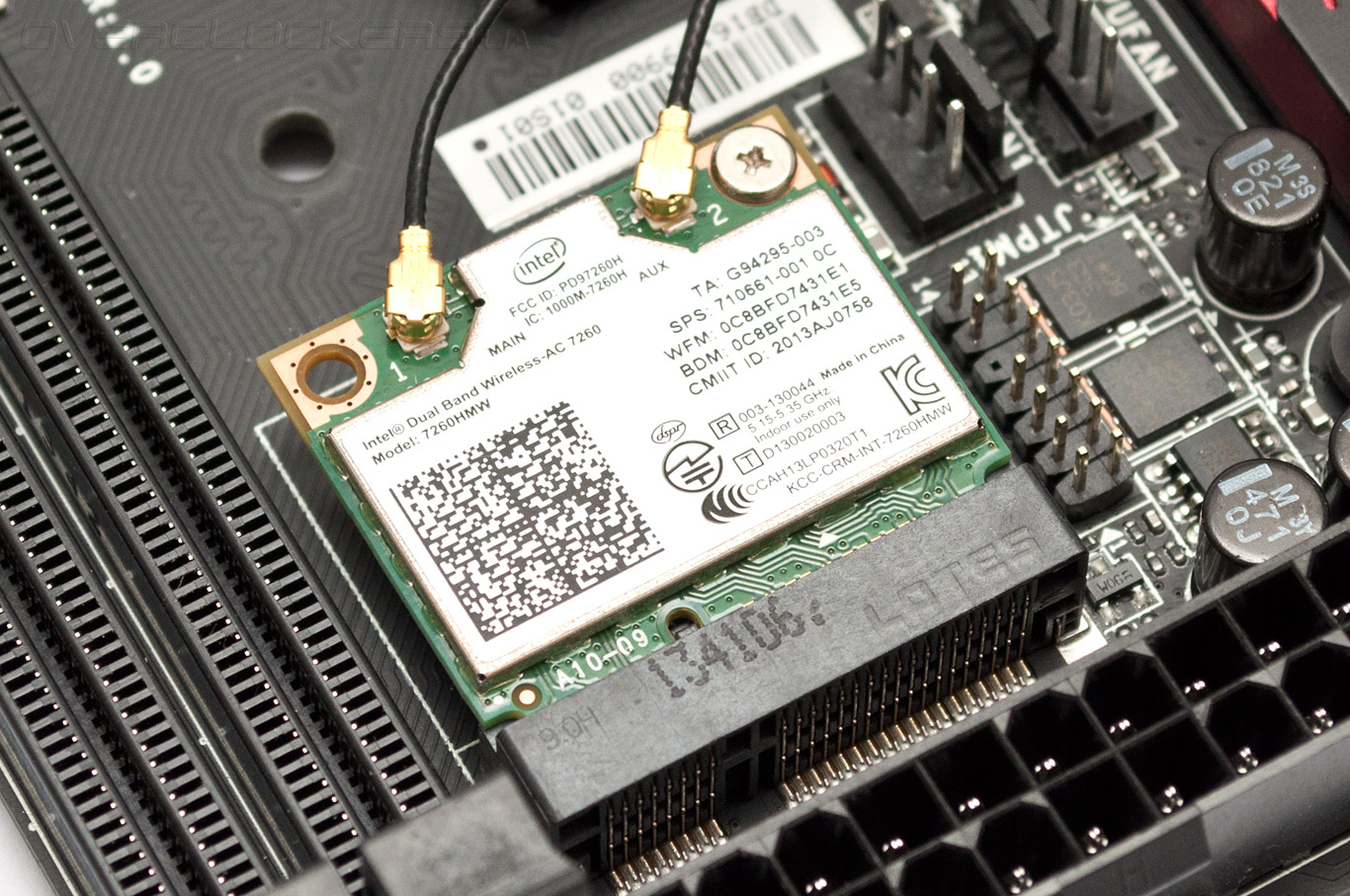

Одной из ключевых особенностей материнской платы, отраженной даже в её названии, является поддержка Wi-Fi и Bluetooth. За это отвечает адаптер Intel 7260HMW с интерфейсом mini-PCI Express 2.0 x1, работающий в диапазонах 2,4 и 5 ГГц. В режиме 802.11ac скорость передачи может достигать 867 Мбит/с.

MSI Z87I Gaming AC

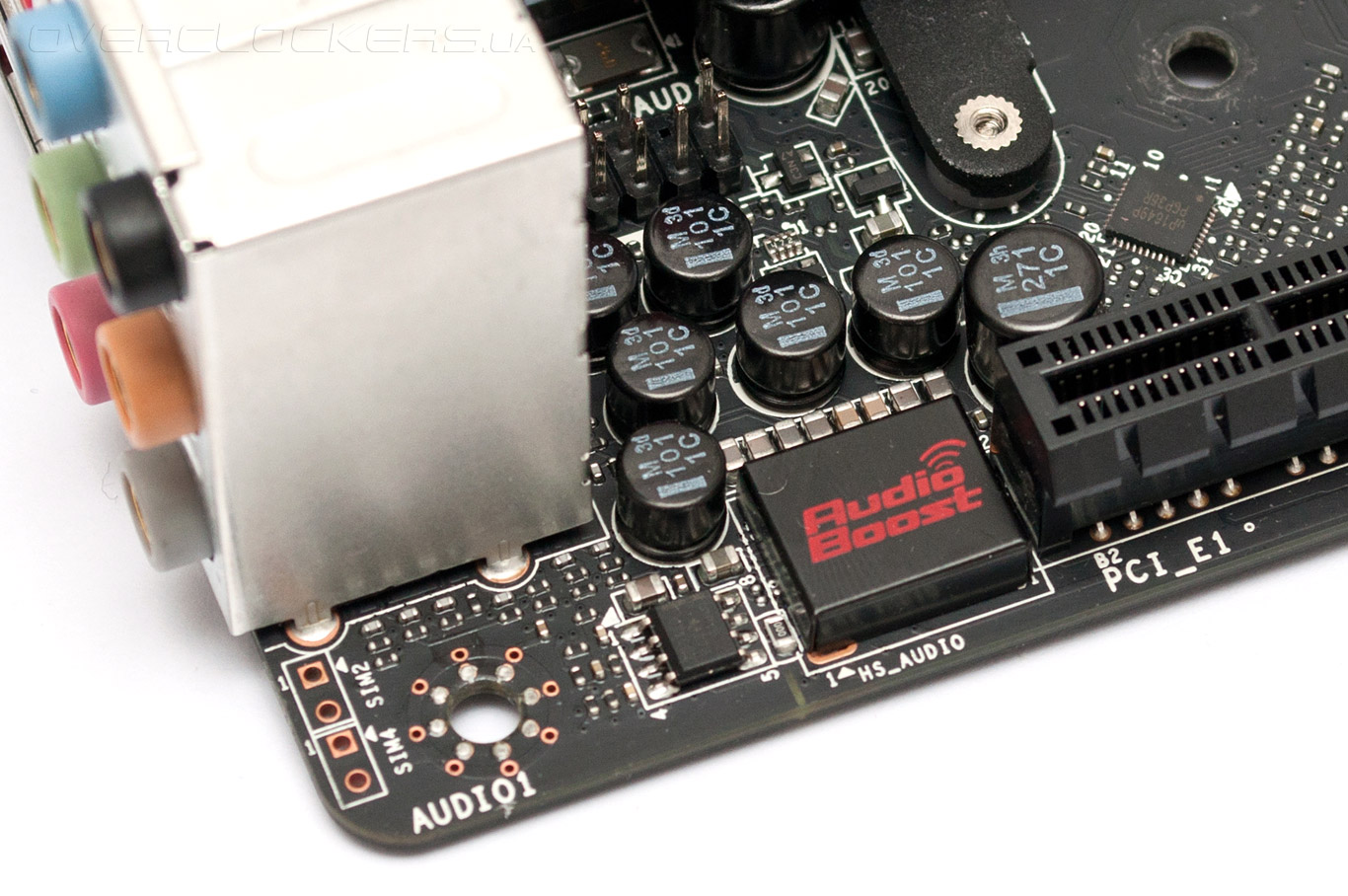

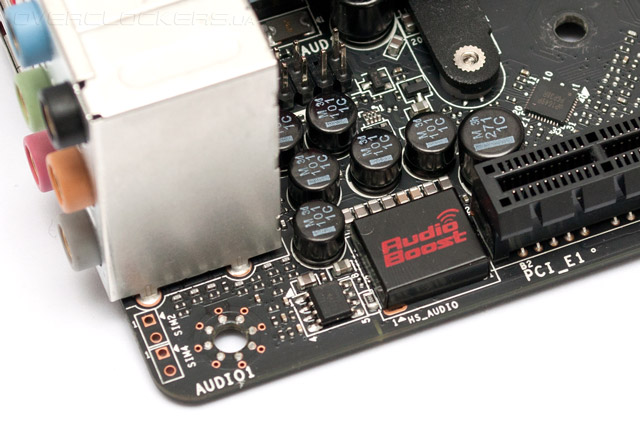

Повышенное внимание в конструкции MSI Z87I Gaming AC уделено качеству звуковой подсистемы. В её основе лежит продвинутый аудиокодек Realtek ALC1150, защищенный от электромагнитных помех металлическим экраном, а для полноценной работы с высокоомными стереофоническими гарнитурами служит операционный усилитель OPA1652 производства Texas Instruments.

MSI Z87I Gaming AC

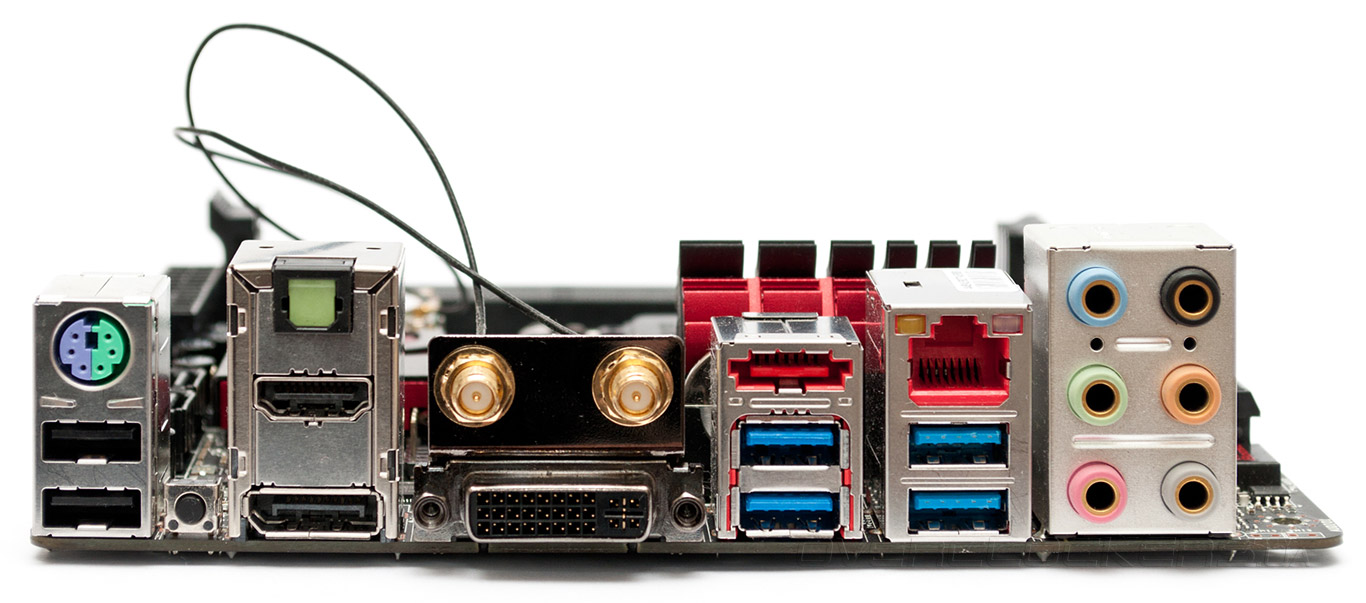

Несмотря на компактные размеры новинки, набор интерфейсов на задней панели получился весьма разнообразным. Здесь нашлось место для:
  • комбинированного порта PS/2;
  • двух разъемов USB 2.0;
  • кнопки Clear_CMOS;
  • оптического выхода S/PDIF;
  • пары разъемов для установки антенн Wi-Fi;
  • видеовыходов DisplayPort, DVI-D и HDMI;
  • сетевой розетки RJ-45;
  • четырех портов USB 3.0;
  • одного интерфейса eSATA 6 Гбит/с;
  • шести аналоговых аудиовыходов.
MSI Z87I Gaming AC

С портами USB 3.0 связана интересная особенность, именуемая USB Audio Power. Её суть заключается в обеспечении стабильного питания для звуковых устройств, подключенных к портам USB. Пара разъемов USB 2.0 и порт PS/2 также не простые, частота их опроса может быть увеличена до 500 или 1000 Гц, что позволяет повысить скорость реакции и точность позиционирования игровых манипуляторов.
