Обзор и тестирование материнской платы MSI Z87I Gaming AC для компактных игровых систем на базе Intel Haswell

UEFI Setup

Прошивка новинки базируется на управляющем микрокоде UEFI, меню настроек имеет удобный пользовательский интерфейс Click BIOS 4, знакомый по обзорам других представителей семейства Gaming. В верхней части окна находится панель, на которую выводятся текущие дата и время, информация о режиме работы процессора, модулей ОЗУ, а также показания двух температурных датчиков. Здесь же находится кнопка OC Genie, включающая функцию автоматического разгона, и меню выбора загрузочных устройств. Интерфейс UEFI Setup имеет многоязычную локализацию, есть русский перевод.

UEFI Setup MSI Z87I Gaming ACUEFI Setup MSI Z87I Gaming AC

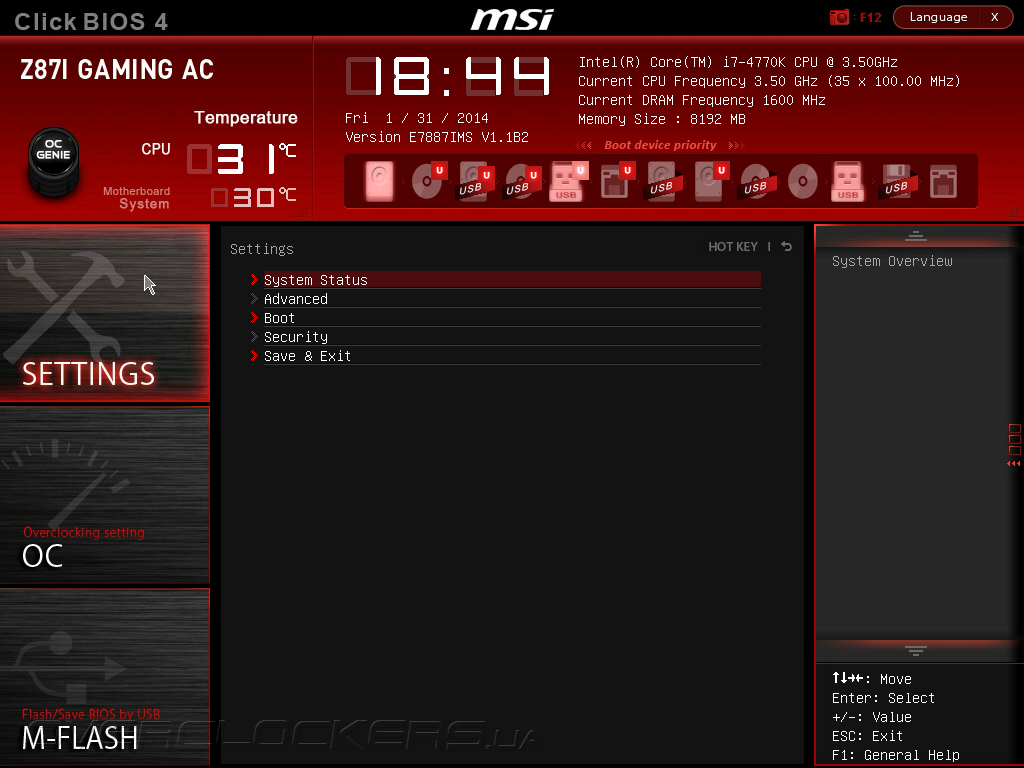

В разделе Settings находятся опции, отвечающие за возможности расширения и настройку процесса загрузки материнской платы.

UEFI Setup MSI Z87I Gaming AC

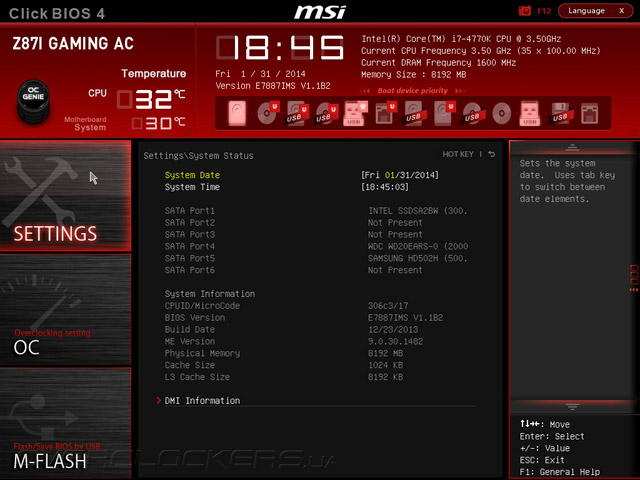

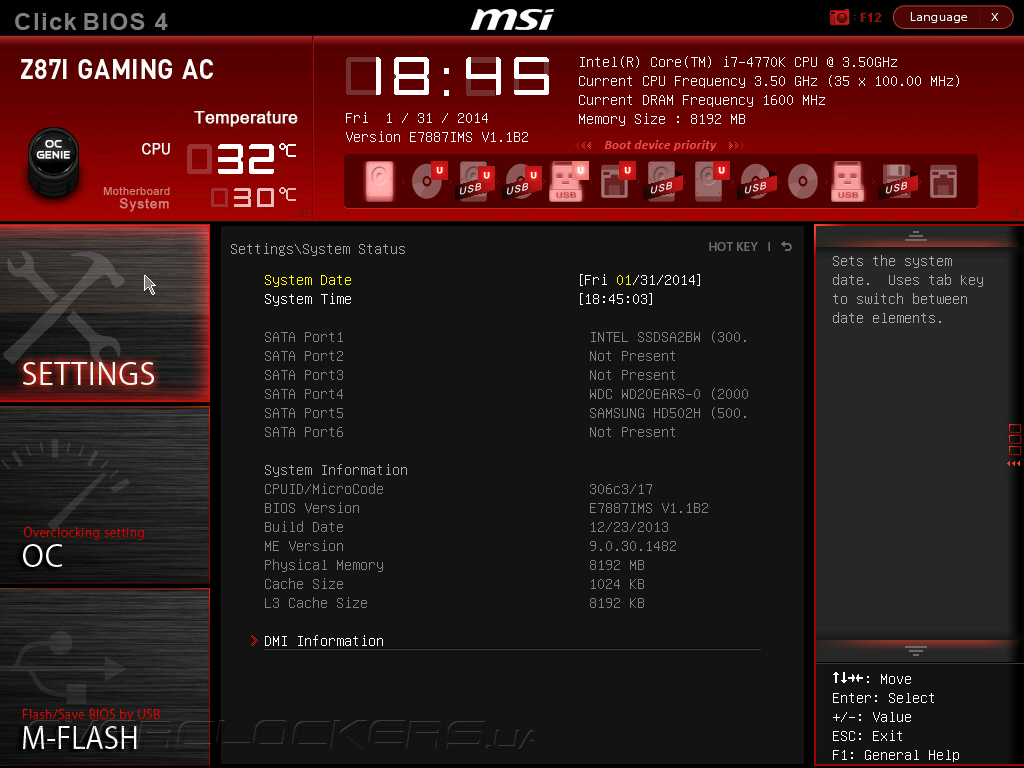

В меню System Status задаются дата и время, выводится информация о подключенных накопителях, а также версии управляющего микрокода.

UEFI Setup MSI Z87I Gaming AC

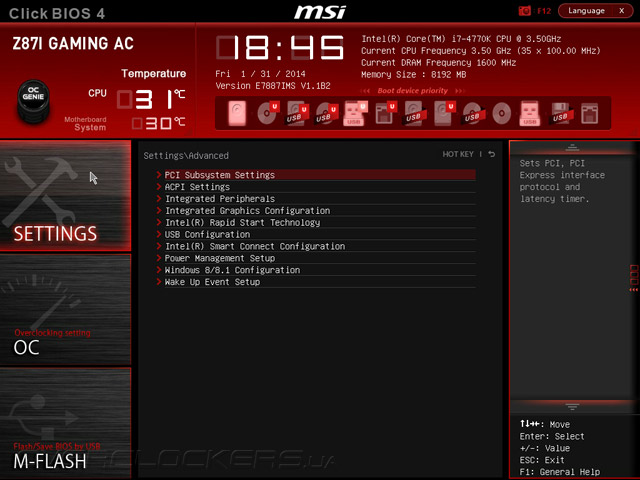

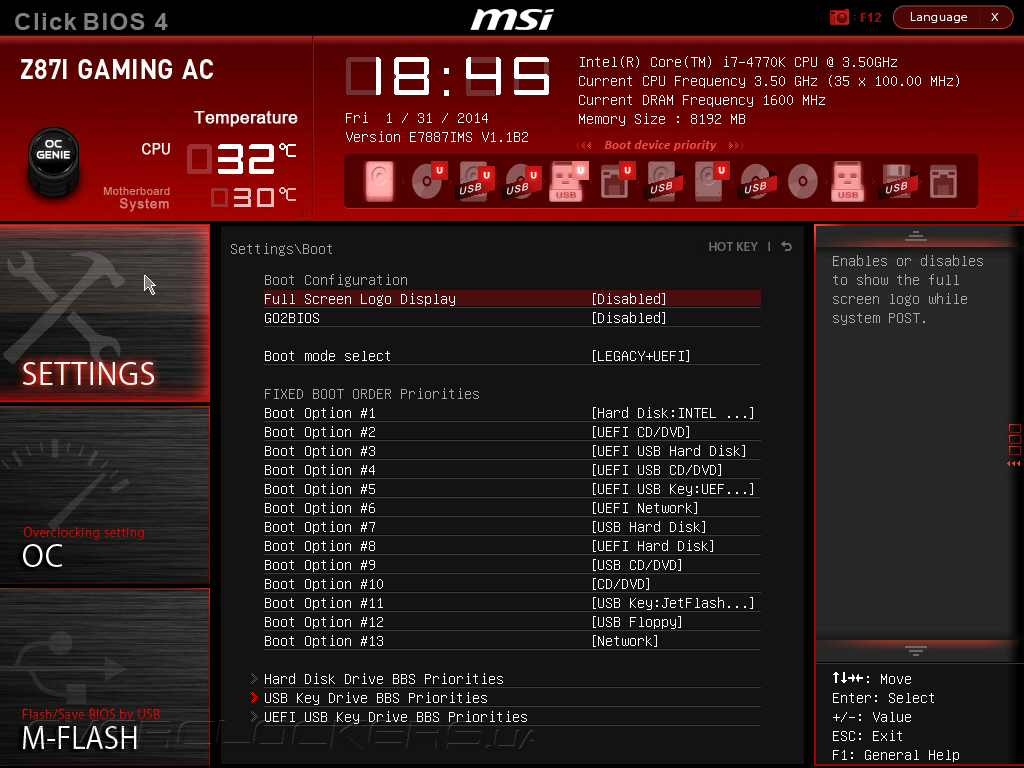

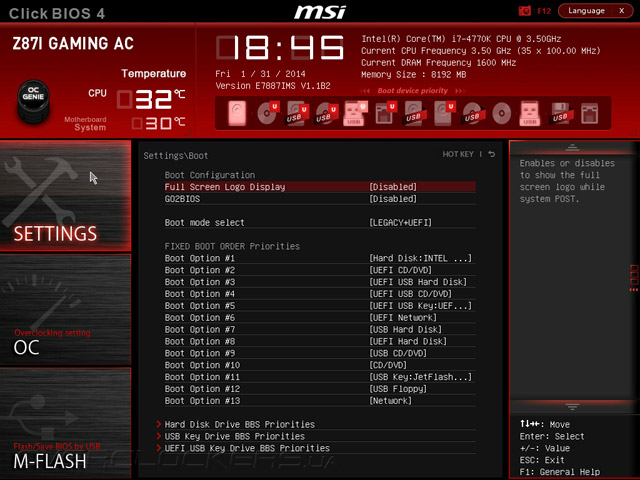

Вкладка Advanced предназначена для задания режима работы дисковой подсистемы, конфигурирования встроенного виедоядра и немногочисленных дополнительных контроллеров, а подменю Boot позволяет настроить процесс загрузки.

UEFI Setup MSI Z87I Gaming AC

UEFI Setup MSI Z87I Gaming AC

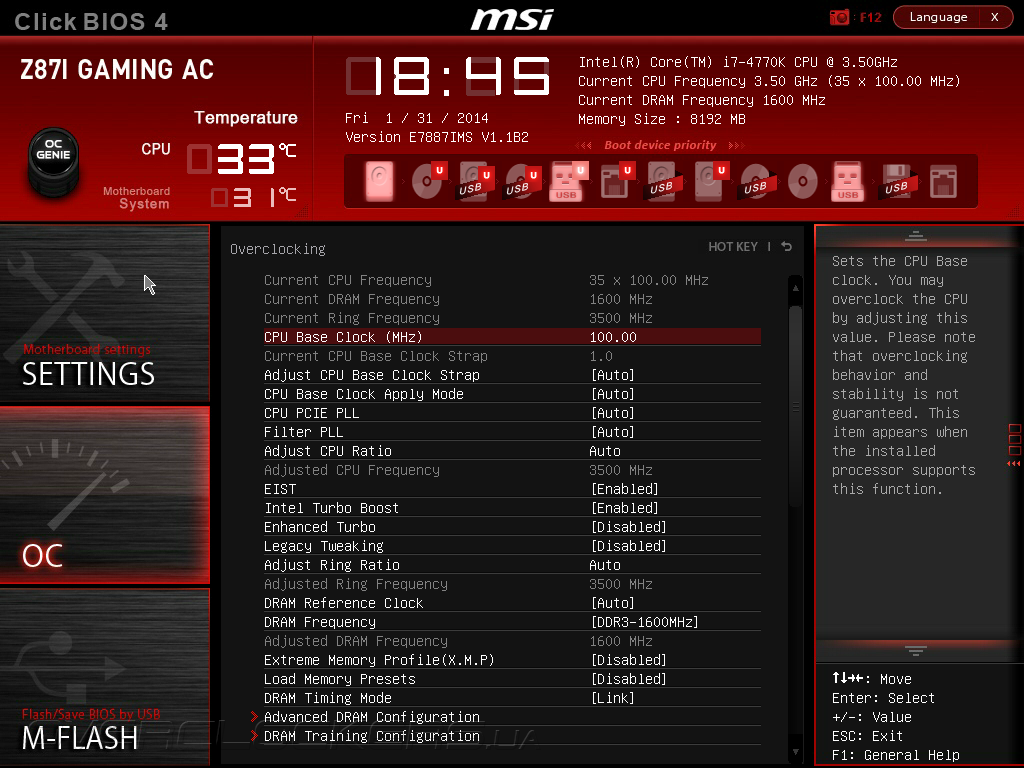

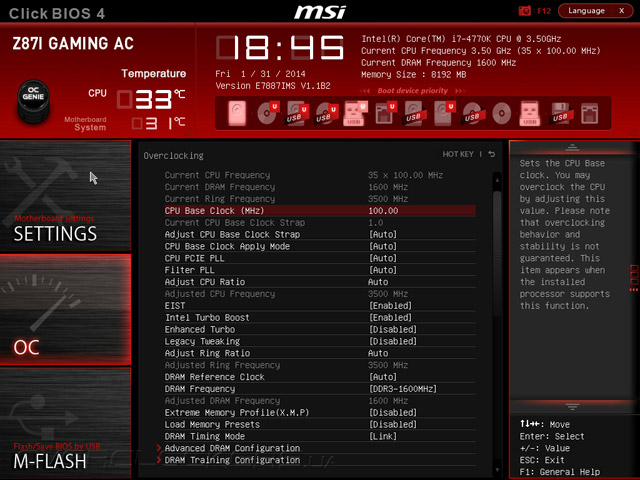

Раздел OC содержит многочисленные регулировки быстродействия, в этой части прошивка MSI Z87I Gaming AC ничуть не уступает полноразмерным моделям. Пользователи могут управлять базовой частотой и параметром CPU Base Clock Strap, который позволяет увеличить значение BCLK со штатных 100 МГц до 125 МГц, 167 МГц и даже 250 МГц. Есть настройки множителей вычислительных ядер и Uncore-части центрального процессора, а также управление технологиями EIST и Intel Turbo Boost. Для повышения быстродействия в многопоточных приложениях служит опция Enhanced Turbo, а включение Legacy Tweaking улучшает результаты в старых бенчмарках.

UEFI Setup MSI Z87I Gaming AC

Меню настройки дает возможность включить для модулей ОЗУ профили X.M.P., тогда как для ручной настройки задержек служит вкладка Advanced DRAM Configuration.

UEFI Setup MSI Z87I Gaming ACUEFI Setup MSI Z87I Gaming AC

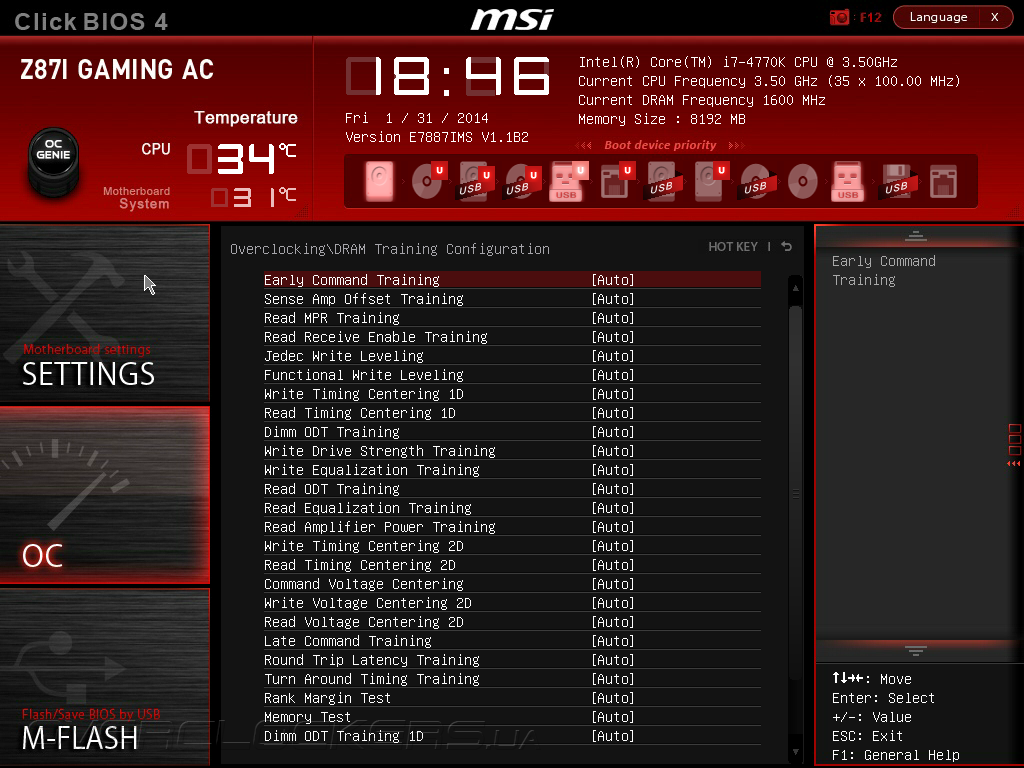

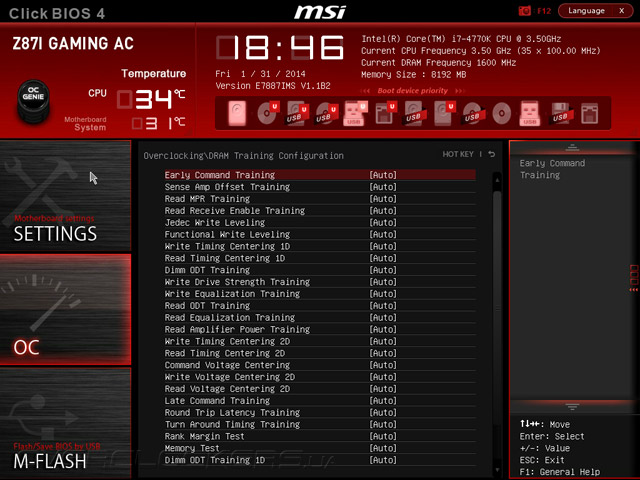

Традиционно для системных плат MSI в прошивке новинки есть меню DRAM Training Configuration, тонкая регулировка его опций может помочь в разгоне оперативной памяти.

UEFI Setup MSI Z87I Gaming AC

Прошивка Z87I Gaming AC обладает развитыми возможностями по управлению силовой подсистемой.

UEFI Setup MSI Z87I Gaming AC

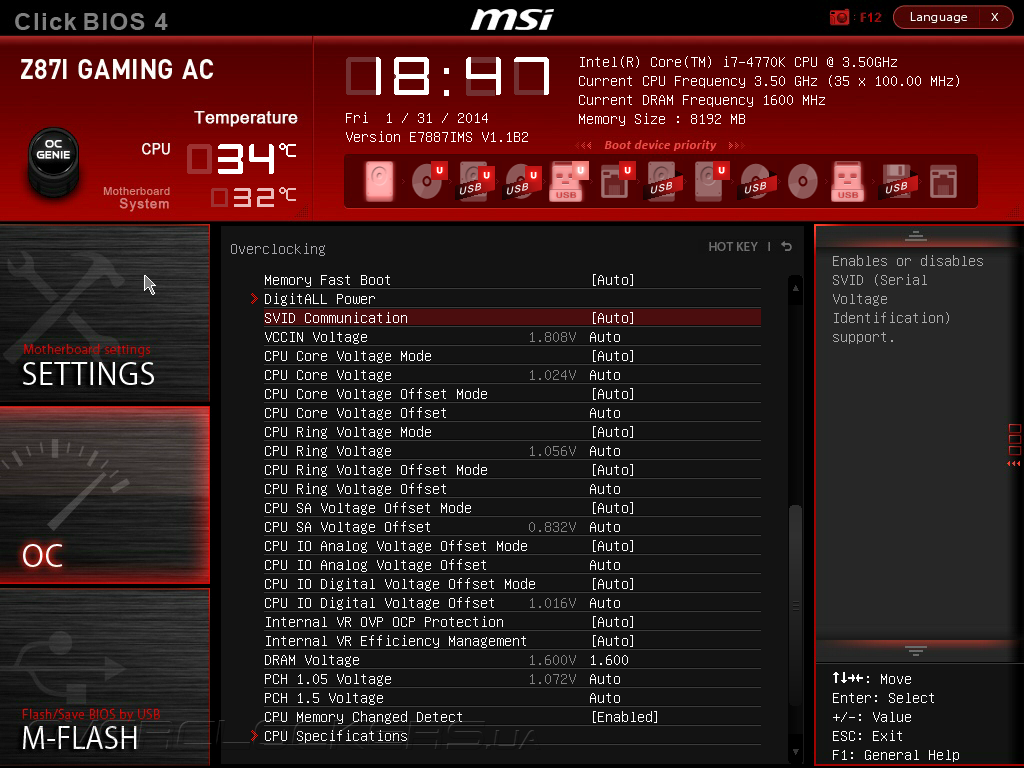

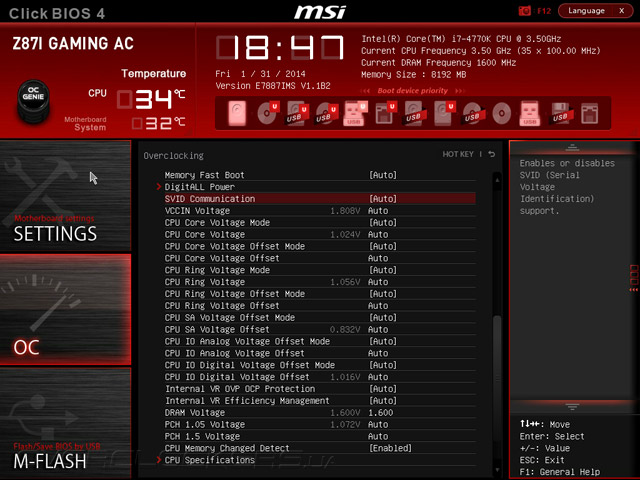

Пользователи могут регулировать напряжения на основных компонентах системной платы в широких пределах, достаточных для самого серьезного разгона. Перечень параметров, их шаг и диапазоны регулировок представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Voltage 1,2–3,04 0,01
CPU CoreVoltage 0,8–2,1 0,005
CPU CoreVoltageOffset –0,99…+0,99 0,005
CPU RingVoltage 0,8–2,1 0,005
CPU RingVoltageOffset –0,99…+0,99 0,005
CPU SA VoltageOffset –0,99…+0,99 0,005
CPU IO Analog Voltage Offset –0,99…+0,99 0,005
CPU IO Digital Voltage Offset –0,99…+0,99 0,005
DRAM Voltage 0,24–2,77 0,01
PCH 1,05 Voltage 0,7–1,8 0,01
PCH 1,5 Voltage 0,8–2,3 0,01

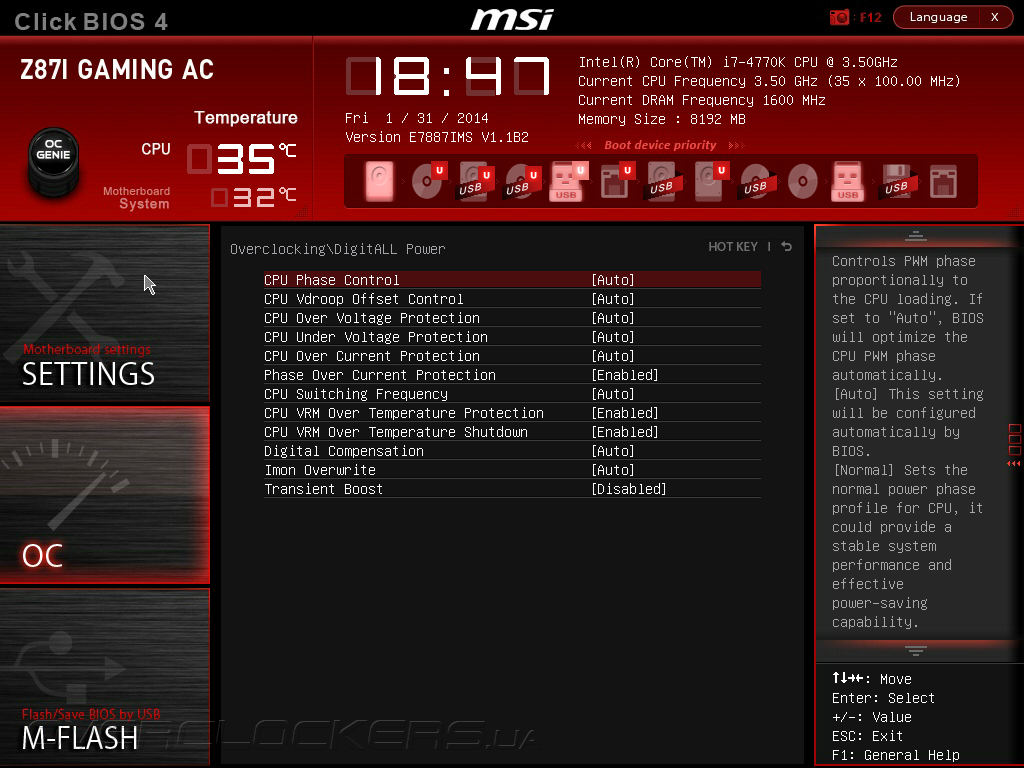

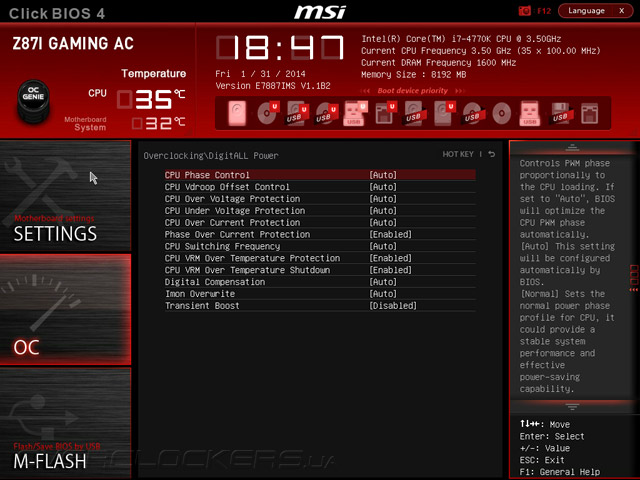

Тонкие настройки цифрового преобразователя, формирующего напряжение VCCIN, сосредоточены во вкладке DigitALL Power. Именно здесь задается работа технологии CPU Vdroop Offset Control, препятствующей падению напряжения в нагрузке, задается алгоритм отключения неиспользуемых фаз VRM, устанавливаются пределы срабатывания защит от перенапряжения, перегрева и превышения силы тока.

UEFI Setup MSI Z87I Gaming AC

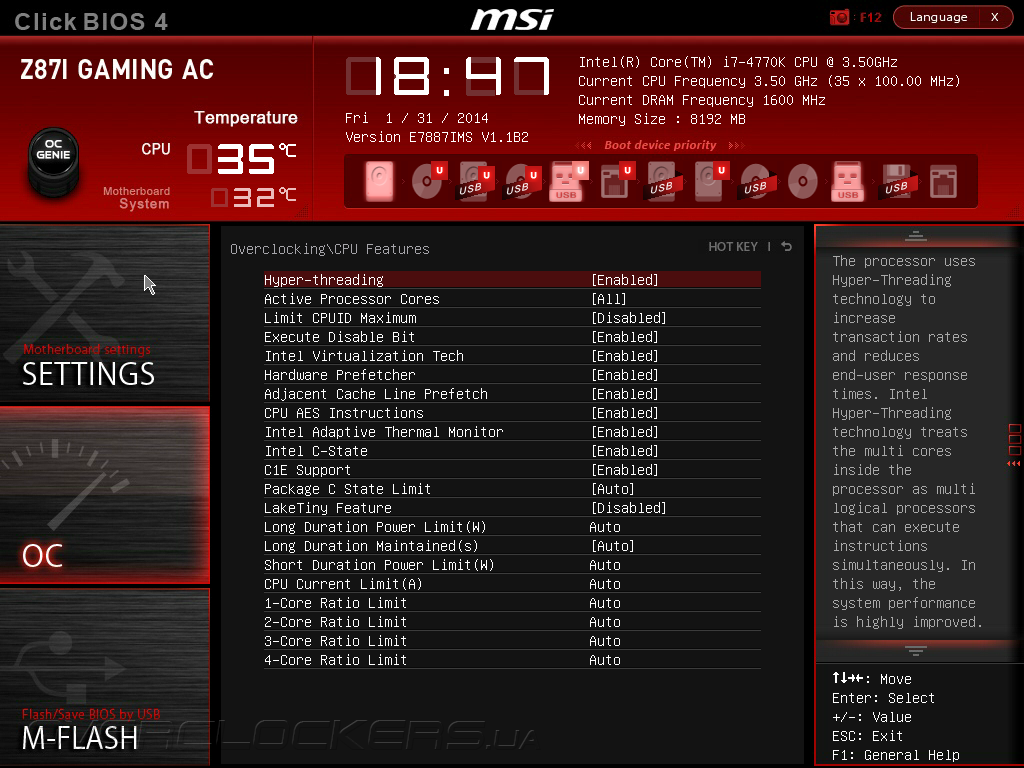

Настройки параметров энергосбережения центрального процессора и технологии Intel Turbo Boost находятся в подменю CPU Features. Помимо прочего, здесь активируются Hyper Threading, аппаратная виртуализация и защита от вирусов, вызывающих ошибку переполнения буфера.

UEFI Setup MSI Z87I Gaming AC

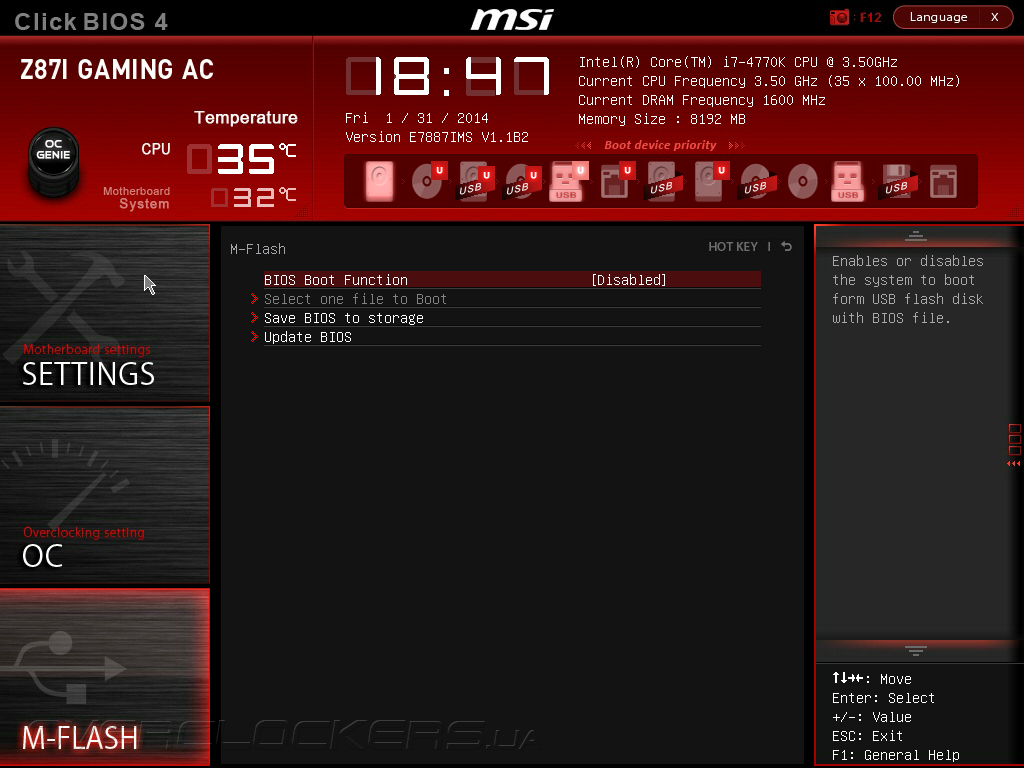

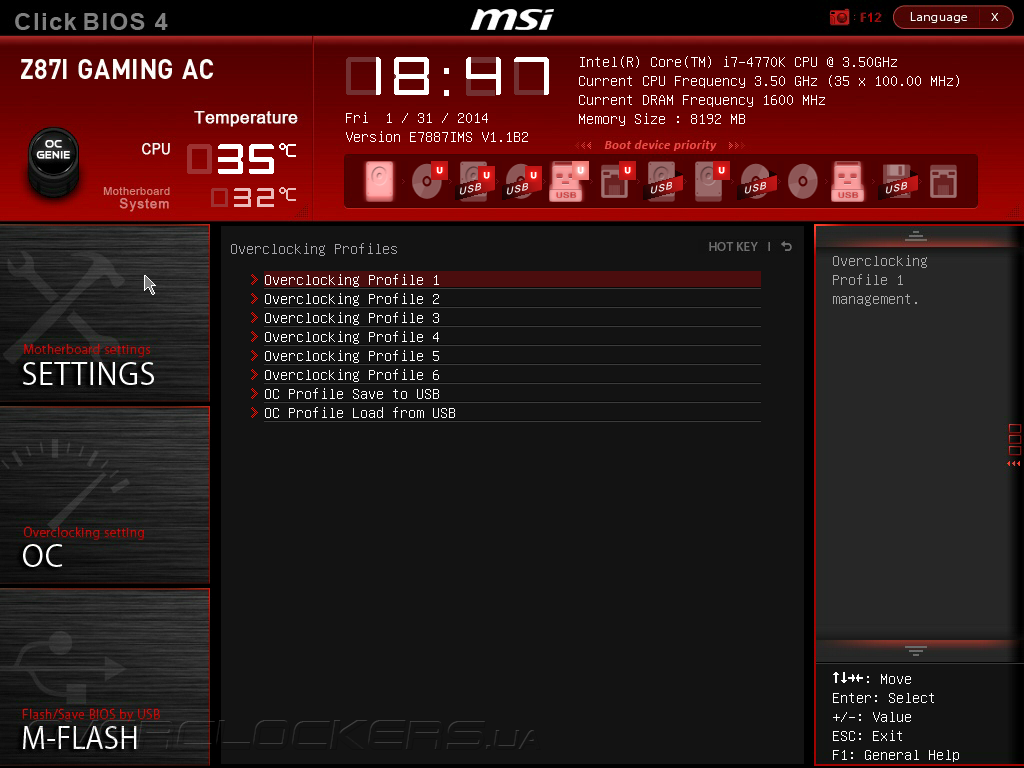

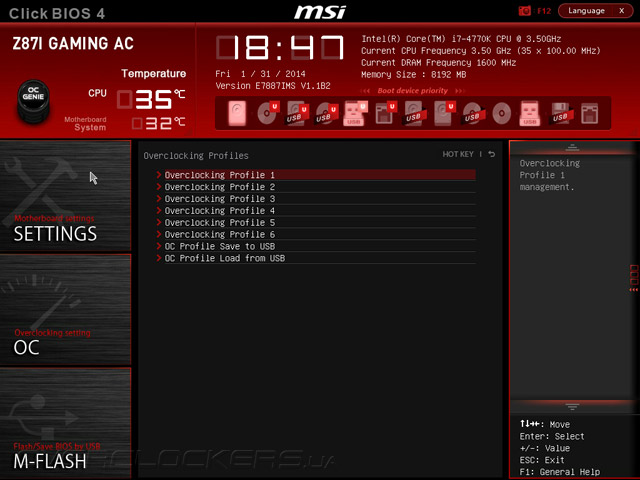

В UEFI Setup материнской платы имеется встроенная утилита M-Flash для обновления управляющего микрокода, а также возможность хранения до шести профилей пользовательских настроек.

UEFI Setup MSI Z87I Gaming AC

UEFI Setup MSI Z87I Gaming AC

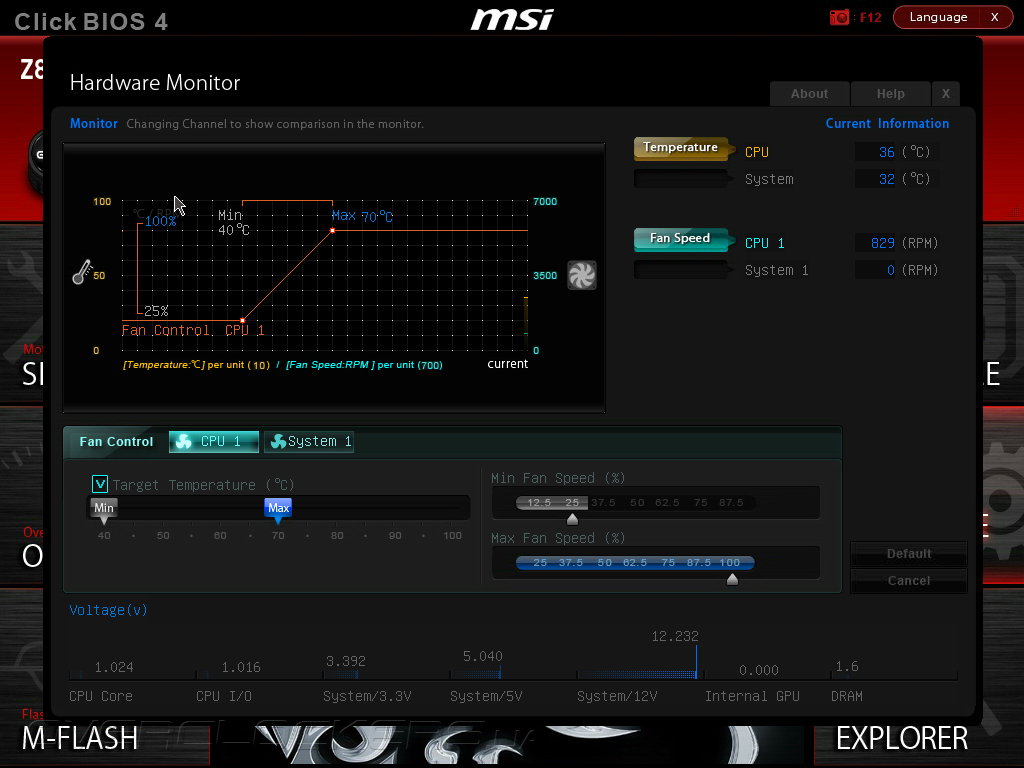

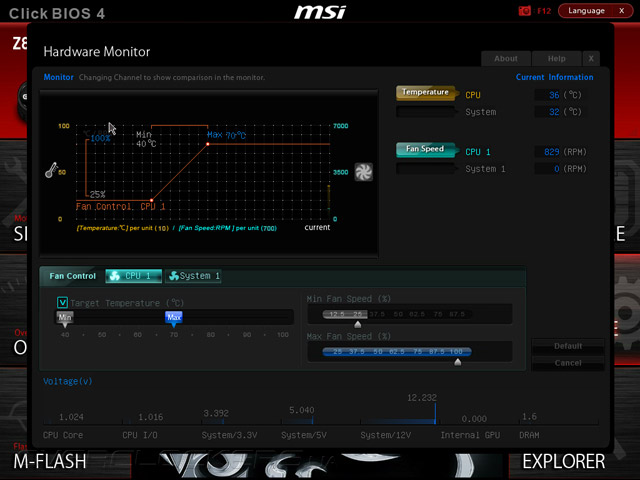

Функции системного мониторинга и управления скоростями вращения вентиляторов находятся во вкладке Hardware Monitor. Здесь выводятся значения семи основных напряжений, показания пары температурных и двух тахометрических датчиков. Регулировка оборотов реализована очень удобно, почти на интуитивном уровне, но найти предустановленных профилей не удалось, так что новичкам придется потратить некоторое время на подбор оптимального режима работы вентиляторов.

UEFI Setup MSI Z87I Gaming AC

В завершении отмечу одну очень удобное новшество, появившееся в прошивках «материнок» MSI сравнительно недавно. Речь идет о функции Board Explorer, которая выводит основную информацию об режимах работы установленных компонентов, а также использовании слотов расширения и подключенной периферии.

UEFI Setup MSI Z87I Gaming ACUEFI Setup MSI Z87I Gaming AC


Комплектное ПО

Компания MSI комплектует свои системные платы всеми необходимыми драйверами и отличным набором программного обеспечения. Z87I Gaming AC не стала исключением, например, для разгона пользователям предлагаются сразу две утилиты: MSI IXTU (Intel Extreme Tuning Utility) и собственная разработка MSI — Command Center. Первая из программ выдает исчерпывающую системную информацию, предлагает богатые возможности по увеличению быстродействия, а также обладает отличным мониторингом и встроенным тестом стабильности. К сожалению, в MSI IXTU отсутствует функция управления скоростью вращения вентиляторов.

MSI IXTUMSI IXTUMSI IXTUMSI IXTU

Вторая утилита — Command Center — обладает гораздо большей функциональностью. Она позволяет управлять параметрами разгона, настраивать работу вентилятора процессорного кулера, задавать напряжение на модулях ОЗУ и регулировать быстродействия встроенного графического ядра.


MSI Command CenterMSI Command Center

C помощью Command Center пользователи могут создавать виртуальный логический диск в области оперативной памяти и включать автоматический разгон OC Genie.

MSI Command CenterMSI Command Center

Среди функций Command Center есть настройки напряжений на основных узлах материнской платы, регулировки таймингов ОЗУ и удобное управление скоростью вращения корпусного вентилятора.

MSI Command CenterMSI Command CenterMSI Command Center

Из дополнительных возможностей утилиты отмечу запись показаний аппаратного мониторинга в режиме реального времени и настройку срабатывания сигнализации о превышении допустимых значений, функцию удаленного управления Mobile Control, а также вывод подробной информации об установленном процессоре и модулях оперативной памяти.

MSI Command CenterMSI Command CenterMSI Command Center
Оверклокинг. Только слепой не увидит различий!
