Обзор и тестирование флагманской системной платы MSI Z87 XPower для платформы Intel LGA1150

С момента анонса Intel Haswell прошли почти полгода, и за это время мы убедились, что процессоры имеют отличный уровень быстродействия, но очень «горячий нрав», и, увы, не лучший частотный потенциал. Что касается температурного режима, то ситуацию исправляет замена термоинтерфейса между полупроводниковым кристаллом и крышкой теплораспределителя на высокоэффективный «жидкий металл» А вот запас прочности каждого конкретного процессора «на воздухе» — дело случая, и единственным беспроигрышным вариантом является применение для отвода тепла жидкостных или криогенных систем охлаждения. Естественно, такие технологии недоступны широкой публике, а остаются уделом энтузиастов и профессиональных оверклокеров. Именно для таких пользователей ведущими производителями компьютерных комплектующих выпускаются системные платы, воплощающие самые передовые инженерные мысли и предназначенные для установки рекордов разгона и быстродействия. Именно с таким решением компании MSI — Z87 XPower — мы вас сегодня и познакомим.

MSI Z87 ХPower

Новинка базируется на чипсете Intel Z87 и венчает собой модельный ряд материнских плат MSI для процессоров Intel в исполнении LGA1150, предлагая максимум функциональности и возможностей расширения.

Модель MSI Z87 XPower
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM DDR3 1066/1333/1600/1866*/2000*/2133*/ 2200*/2400*/2600*/2666*/2800*/3000*— OC, максимум 64 ГБ
Слоты PCI-E 5 PCI Express 3.0 x16 (x0+x16+x0+x0x+0, x16+x0+x0+x16+x0, x8+x0+x8+x16+x0, x8+x0+x8+x8+x8)
2 PCI Express x1
Слоты PCI
Встроенное видеоядро (в прцессор) Intel HD Graphics 4600
Видеоразъемы 2х HDMI, DisplayPort
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 12 x 3.0 (8 разъемов на задней панели, Intel Z87 + 2х ASMedia ASM1074)
6 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
4 канала SATA 6 Гбит/с (2х ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор XL-ATX
Размеры, мм 345 x 264
Дополнительные возможности Debug LED, Direct OC, GO2BIOS, Lucid VIRTU MVP 2.0, Multi BIOS, OC GENIE 4, модуль поддержки беспроводных сетей Wi-Fi/Bluetooth с WiDi, кнопки включения и перегрузки, разъем V-Check Points, слот mSATA 6 Гбит/с, AMD CrossFireX, NVIDIA SLI


Комплект поставки

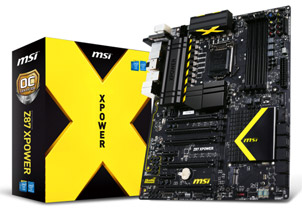

Материнская плата MSI Z87 XPower поставляется в картонной коробке крупных размеров, снабженной удобной ручкой для переноски. Дизайн упаковки лаконичный, всю лицевую сторону занимает стилизованное изображение буквы «Х», в центре которой нанесено наименование модели.

MSI Z87 ХPower

С обратной стороны коробки приведены технические характеристики изделия и схематическое изображение разъемов задней панели. Логотип OC Certified означает, что системная плата Z87 XPower испытывалась на прочность 24-часовым тестированием в программе Prime95 при разгоне центрального процессора и отсутствии обдува околосокетного пространства. Значительный запас прочности в экстремальных режимах обеспечивается применением восьмислойной печатной платы, электронных компонентов военного класса надежности Military Class 4 и системы охлаждения, оптимизированной для работы в условиях недостаточной вентиляции. Об остальных особенностях системной платы мы расскажем во время обзора.

MSI Z87 ХPower

Комплект поставки MSI Z87 XPower довольно обширный, он включает:
  • семь кабелей SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • три мостика NVIDIA SLI;
  • коннекторы M-Connectors;
  • планку на заднюю панель с парой разъемов eSATA;
  • кабель для питания двух устройств eSATA;
  • планку на заднюю панель с парой разъемов USB 3.0;
  • набор удлинителей V-Chek для подключения щупов мультиметра;
  • адаптер беспроводных сетей Wi-Fi/Bluetooth;
  • две антенны.
MSI Z87 ХPower

Помимо этого, в наборе аксессуаров новинки имеются:
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкция по работе с фирменным ПО;
  • буклет по быстрой сборке;
  • сертификат Military Class 4.
MSI Z87 ХPower

Но даже на этом перечень дополнительных принадлежностей не исчерпывается! Вместе с материнской платой покупатель получит отличный коврик для «мыши», наклейку на корпус системного блока Gaming Series и табличку на ручку двери с надписью BUSY BREAKING WORLD RECORDS.

MSI Z87 ХPower


Дизайн

Материнская плата MSI Z87 XPower изготовлена в формате XL-ATX, её размеры составляют 345x264 мм. Из-за увеличенных габаритов для установки новинки требуется корпус Full-Tower, такой как, например, Cooler Master Storm Trooper или AeroCool XPredator Black, так что потенциальным покупателям следует заранее позаботиться о просторном системном блоке.

MSI Z87 ХPower

C обратной стороны материнской платы вблизи процессорного разъема находятся металлические пластины, под которыми располагаются силовые элементы VRM, но их расположение не должно помешать установке кулеров с массивными «бекплейтами».

MSI Z87 ХPower

В области разъемов PCI Express x16 видна надпись MSI, окруженная россыпью светодиодов. Во время работы логотип подсвечивается, что непременно оценят любители моддинга, однако, мы не нашли способа отключить иллюминацию.

MSI Z87 ХPower

Система охлаждения VRM центрального процессора разработана специально для работы при отсутствии дополнительного обдува, но это вовсе не означает, что пользователям не нужно заботиться об организации вентиляции внутри системного блока.

MSI Z87 ХPower

Габариты конструкции рассчитаны так, чтобы не создавать препятствий при установке крупных кулеров. Система охлаждения состоит из трех массивных радиаторов, соединенных тепловой трубкой. В качестве интерфейса использованы термопрокладки голубого цвета. Высокое усилие прижима обеспечивают винтовое крепление и металлические пластины, препятствующие деформации текстолита.

MSI Z87 ХPower

Микросхема системной логики охлаждается крупным плоским радиатором, эффективность которого не вызывает ни малейшего сомнения.

MSI Z87 ХPower

Для подключения вентиляторов MSI Z87 XPower располагает семью четырехконтактными разъемами, поддерживается регулировка скорости вращения крыльчаток посредством ШИМ. Силовая подсистема DigitALL питается от пары восьмиконтактных разъемов EPS12V, но их совместное использование может требоваться лишь во время экстремального разгона. Слева от процессорного разъема находится чип PLX PEX8747, играющий роль коммутатора линий PCI Express 3.0, а рядом с ним обнаруживается шестиконтактный разъем дополнительного питания, который рекомендуется использовать при установке двух и более видеокарт. Преобразователь напряжения центрального процессора выполнен с колоссальным запасом прочности, в его конструкции мы насчитали 32 фазы, управляемые восьмиканальным ШИМ-контроллером IR3563B! В качестве силовых элементов используются интегральные сборки DrMOS IR3550, рассчитанные на силу тока до 60А.

MSI Z87 ХPower

C обратной стороны печатной платы находятся половина интегральных сборок и ряд вспомогательных электронных компонентов подсистемы питания, но все они расположены вдалеке от процессорного разъема. Беспокойство вызывала пара электронных ключей Pericom PI3PCIE3412, которые находятся в непосредственной близости от усилительной пластины сокета LGA1150, но они ничуть не помешали при установке кулера Thermaright Silver Arrow.

MSI Z87 ХPower

Для того, чтобы сделать процесс разгона комфортным, материнская плата MSI Z87 XPower обладает набором функций, объединенных общим названием OC Essentials. Рядом со слотами оперативной памяти расположены аппаратные кнопки включения, перегрузки и активации автоматического разгона OC Genie, а также клавиша DISCHARGE, осуществляющая полный сброс настроек прошивки. Там же находятся четыре кнопки Direct OC, которые управляют процессорным множителем и BCLK, причем, для базовой частоты при помощи микропереключателя BCLK_STEP можно выбирать шаг в 0,1 МГц или 1 МГц. Под клавишами находится разъем V-Check Points, позволяющий измерить напряжения с помощью мультиметра. Обращаем внимание, что подсистема питания оперативной памяти насчитывает три фазы, в качестве силовых элементов применены DrMOS IR3550, а управление VRM возложено на ШИМ-контроллер IR3564B.

MSI Z87 ХPower

Материнская плата оснащена парой микросхем, в которых хранятся основания и резервная копия управляющего микрокода, а за выбор одной из них отвечает переключатель MULTI_BIOS_SWITCH.

MSI Z87 ХPower

В левом нижнем углу Z87 XPower находится кнопка быстрого входа в меню настройки GO2BIOS и светодиодный индикатор кодов POST. Там же располагается разъем mSATA, подключенный к одному из чипсетных каналов 6 Гбит/с, который можно использовать для установки накопителя SSD соответствующего формата.

MSI Z87 ХPower

Коль речь зашла о дисковой подсистеме — отметим, что кроме шести чипсетных каналов SATA 6 Гбит/с новинка оснащена четырьмя дополнительными портами SATA 6 Гбит/с, работу которых обеспечивает пара контроллеров ASMedia ASM1061. Устройства, подключенные к системной логике можно объединять в RAID-массивы уровней 0, 1, 5 и 10, а при наличии в системе SSD — задействовать технологию интеллектуального кэширования Intel SRT.

MSI Z87 ХPower

Одна из ключевых особенностей MSI Z87 XPower — возможность организации конфигураций AMD CrossFireX и NVIDIA SLI из четырех видеокарт по схеме «х8+х8+х8+х8». Для формирования необходимого количества линий PCI Express материнская плата оснащена 48-портовым коммутатором PLX PEX8747, к которому подключены два порта PCI-E 3.0 x16 и пара PCI-E 3.0 x16@x8.

MSI Z87 ХPower

Известно, что подключение видеокарт через коммутатор PLX PEX8747 создает небольшое падение производительности, почти не заметное в повседневной эксплуатации, но совершенно неприемлемое для бенч-сессий. Для того, чтобы избежать уменьшения быстродействия новинка оснащена специальным слотом PCI-E 3.0 x16, который напрямую подключается к процессорному контроллеру шины PCI Express и предназначен исключительно для эксплуатации одиночного графического акселератора, так как при его использовании построение систем MultiGPU невозможно.

MSI Z87 ХPower

Системная плата позволяет выборочно отключать разъемы PCI Express 3.0 x16, для этих целей под крайним слотом для установки видеокарт имеется блок переключателей CEASE_FIRE.

MSI Z87 ХPower

Повышенное внимание в конструкции новинки уделено качеству интегрированной аудиокарты. Используется 7.1 HD-аудиокодек Realtek ALC1150, а для работы с высокоомными стереогарнитурами применен операционный усилитель OPA1652 производства Texas Instruments.

MSI Z87 ХPower

Аудиотракт отделен от высокочастотных цепей материнской платы изолирующим зазором в проводниках, что призвано уменьшить уровень помех. В итоге, звучание интегрированной аудиокарты Z87 XPower способно удовлетворить подавляющее большинство пользователей, за исключением приверженцев «теплого лампового звука».

За подключение к локальной сети отвечает контроллер Killer E2205 производства Qualcomm Atheros, который обеспечивает высокую пропускную способность и управление приоритетами в зависимости от типа трафика. Также, MSI Z87 XPower поддерживает работу в беспроводных сетях Wi-Fi и Bluetooth. Для этого служит адаптер Intel Centrino Wireless-N 2230, работающий со стандартами IEEE 802.11b/g/n, Intel WiDi (Wireless Display) и Bluetooth 4.0.

MSI Z87 ХPower

Работу с периферийными устройствами обеспечивают два чипсетных порта USB 2.0, их частота опроса повышена для уменьшения времени реакции игровых манипуляторов. Помимо них на задней панели MSI Z87 XPower расположены восемь разъемов USB 3.0, которые подключены к паре концентраторов ASMedia ASM1074. Еще четыре чипсетных канала USB 3.0 представлены в виде внутренних разъемов.

В итоге, на задней панели новинки разместились:
  • комбинированный порт PS/2;
  • два разъема USB 2.0;
  • кнопка CLEAR_CMOS;
  • восемь портов USB 3.0;
  • два коннектора для подключения антенн Wi-Fi;
  • видеовыход DisplayPort и пара HDMI;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • шесть аудиовыходов.
MSI Z87 ХPower

Благодаря наличию трех цифровых видеовыходов материнская плата поддерживает одновременное подключение трех мониторов, а технология Lucid VIRTU MVP 2.0 позволяет объединить ресурсы встроенной и дискретной видеокарт, например, для включения аппаратной обработки мультимедиа Quick Sync.

UEFI Setup

В основе прошивки Z87 XPower лежит управляющий микрокод UEFI разработки AMI, пользовательский интерфейс которого типичен для системных плат MSI. Это хорошо знакомый нам Click BIOS 4, так что, существенных отличий от той же Z87 MPOWER MAX мы не обнаружили. В главном окне меню настройки выводятся показания системного мониторинга, отображается информация о версии прошивки, текущих дате и времени. Присутствует возможность выбора загрузочного устройства, а также включения функции авторазгона OC Genie.

UEFI Setup MSI Z87 ХPower

Большая часть настроек, связанных с базовой конфигураций системной платы и её возможностей расширения находятся в разделе Motherboard Settings.

UEFI Setup MSI Z87 ХPower

Во вкладке System Status задаются дата и время, выводится информация о параметрах дисковой подсистемы и версии управляющего микрокода.

UEFI Setup MSI Z87 ХPower

Подменю Advanced отвечает за настройку системной логики и дополнительных контроллеров, а также ряда специфических функций, связанных с работой Microsoft Windows 8.

UEFI Setup MSI Z87 ХPower

В подразделе Integrated Peripherals задаются параметры дисковой, звуковой и сетевой подсистем, а в меню Integrated Graphics Configuration настраивается работа интегрированной видеокарты.

UEFI Setup MSI Z87 ХPower

UEFI Setup MSI Z87 ХPower

Опции разгона и управления быстродействием находятся в разделе Overclocking Settings. Именно здесь регулируются базовая частота, коэффициенты умножения вычислительных ядер и Uncore-части центрального процессора, находится управление технологией Intel Turbo Boost и функции энергосбережения EIST, а также задается режим работы ОЗУ.

UEFI Setup MSI Z87 ХPower

В меню Overclocking Settings имеется опция Adjust CPU Base Clock Strap, которая позволяет повысить базовую частоту со стандартных 100 МГц до 125, 167 и даже 250 МГц. Правда, эта возможность доступна лишь владельцам процессоров из серии «К», у которых коэффициент умножения разблокирован на повышения.

UEFI Setup MSI Z87 ХPower

Прошивка героини сегодняшнего обзора позволяет увеличивать тактовую частоту модулей оперативной памяти до 3200 МГц включительно, а во вкладке Advanced DRAM Configuration регулируются все необходимые задержки ОЗУ.

UEFI Setup MSI Z87 ХPower

UEFI Setup MSI Z87 ХPowerUEFI Setup MSI Z87 ХPower

Опция DRAM Training Configuration предназначена для улучшения разгонного потенциала подсистемы оперативной памяти.

UEFI Setup MSI Z87 ХPower

Возможности UEFI по управлению силовой подсистемой представлены регулировками напряжений на центральном процессоре, модулях ОЗУ и системной логике.

UEFI Setup MSI Z87 ХPowerUEFI Setup MSI Z87 ХPower

Полный перечень значений, их диапазоны и шаг регулировки представлены в следующей таблице.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Voltage 1,8–3,04 0,01
CPU Core Voltage 0,8–2,1 0,005
CPU Core Voltage Offset –0,99…+0,99 0,005
CPU Ring Voltage 0,8–2,1 0,005
CPU Ring Voltage Offset –0,99…+0,99 0,005
CPU SA Voltage Offset –0,99…+0,99 0,005
CPU IO Analog Voltage Offset –0,99…+0,99 0,005
CPU IO Digital Voltage Offset –0,99…+0,99 0,005
DRAM Voltage 1,2–2,4 0,01
DDR_VREF_CA 0,435–1,15 0,005
DDR_VREF_DQ_A 0,435–1,15 0,005
DDR_VREF_DQ_B 0,435–1,15 0,005
PCH 1.05 Voltage 0,7–1,8 0,01
PCH 1.5 Voltage 0,8–2,13 0,01
PLX 1.8 Voltage 1,8–2,43 0,01
PLX 0.9 Voltage 0,9–1,53 0,01

Из необычных возможностей отметим управление напряжением на чипе-коммутаторе PLX PEX8747, увеличение которого, очевидно, необходимо для стабильной работы при использовании четырех графических акселераторов в разгоне.

Настройки цифровой подсистемы питания находятся во вкладке DigitALL Power. Для цифровых преобразователей, формирующих напряжения на модулях ОЗУ и центральном процессоре, доступно управление защитами от перенапряжения, перегрева и превышения тока, частотой переключения силовых элементов, а также функцией Vdroop Offset Control, которая препятствует падению напряжения в нагрузке.

UEFI Setup MSI Z87 ХPower

Управление специфическими функциями центрального процессора, его технологиями энергосбережения и тонкие настройки Intel Turbo Boost можно встретить в подменю CPU Configuration. Помимо прочего, здесь включается технология Hyper Threading, аппаратная виртуализация и защита от вирусов, вызывающих ошибку переполнения буфера.

UEFI Setup MSI Z87 ХPower

Меню настройки MSI Z87 XPower имеет ряд дополнительных возможностей, среди которых утилита M-Flash, предназначенная для обновления управляющего микрокода, и функция OС Profile, с помощью которой можно сохранять до шести профилей пользовательских настроек.

UEFI Setup MSI Z87 ХPower

UEFI Setup MSI Z87 ХPower

Функции системного мониторинга и управления вентиляторами находятся в разделе Hardware Monitor. Здесь выводятся показания двух температурных датчиков, семь значений напряжений и скоростей вращения всех подключенных «карлсонов». Благодаря поддержке ШИМ реализовано удобное управление режимами работы крыльчаток охладителей в зависимости от температуры процессора и системной платы.

UEFI Setup MSI Z87 ХPower

Также, UEFI Setup новинки оснащено функцией Board Explorer, которая позволяет получить информацию об основных компонентах системного блока и режимах их работы. Для этого достаточно навести курсор «мыши» на схематическое изображение требуемого узла и после чего необходимая информация выводится в нижней части окна.

UEFI Setup MSI Z87 ХPowerUEFI Setup MSI Z87 ХPower


Комплектное ПО

Системная плата MSI Z87 XPower комплектуется всеми необходимыми драйверами и набором программного обеспечения, среди которого есть приложение для системного мониторинга и управления разгоном Command Center. Среди возможностей утилиты присутствуют регулировки базовой частоты и множителя CPU, а также настройка работы процессорного кулера.

MSI Command Center

Программа позволяет управлять напряжением на вычислительных ядрах и модулях ОЗУ, а в случае активации встроенной видеокарты — регулировать ее частоту и параметры электропитания.

MSI Command CenterMSI Command Center

Среди функций Command Center отметим создание RAM-диска в области оперативной памяти и активацию автоматического разгона OC Genie.

MSI Command CenterMSI Command Center

Утилита обладает расширенными возможностями по управления напряжениями и может изменять тайминги модулей ОЗУ.

MSI Command Center

Что касается управления вентиляторами, то Command Center позволяет регулировать частоту вращения не только процессорного, но также трех корпусных и двух дополнительных «вертушек», причем, доступны как ручной, так и автоматический режим регулировки.

MSI Command CenterMSI Command Center

Наконец, программа оснащена информационными модулями, которые выводят данные о материнской плате, установленном процессоре и ОЗУ, а также отображают показания аппаратного мониторинга.

MSI Command CenterMSI Command Center

Увы, среди возможностей Command Center мы не управления частотой оперативной памяти, зато, стабильность утилиты не вызывает нареканий.

В дополнение к продвинутой аудио подсистеме производитель снабдил MSI Z87 XPower поддержкой технологии Sound Blaster X-Fi MB3, которая отвечает за программную обработку звука. Приложение имеет понятный интерфейс, а его функциональность позволяет включать различные звуковые эффекты, такие как усиление низких частот, повышение четкости, расширение стереобазы, и так далее. Есть параметрический эквалайзер с набором предустановленных профилей и программный фильтр, подавляющий заданные частоты.

Creative Sound Blaster X-Fi MB3Creative Sound Blaster X-Fi MB3Creative Sound Blaster X-Fi MB3Creative Sound Blaster X-Fi MB3Creative Sound Blaster X-Fi MB3Creative Sound Blaster X-Fi MB3

Наконец, материнская плата поддерживает ПО Killer Network Manager, которое самостоятельно распознает тип трафика и автоматически назначает наивысший приоритет тем приложения, которые критичны к задержкам и требовательны к пропускной способности соединения с Интернет.

Killer Network ManagerKiller Network ManagerKiller Network Manager

Разгонный потенциал

Глядя на конструкцию MSI Z87 XPower мы рассчитывали побить предыдущие рекорды разгона для нашего Intel Core i7-4770K. Предпосылки для этого были: после замены термоинтерфейса на «жидкий металл» температурный режим процессора существенно улучшился, но не было системной платы, способной полностью раскрыть его потенциал. Увы, наши надежды опять не оправдались и при использовании воздушного кулера Thermaright Silver Arrow мы снова «уперлись» в отметку 4600 МГц. В таком режиме процессор требовал напряжения на вычислительных ядрах не менее 1,375 В, а с повышением частоты Uncore до 4500 МГц пришлось увеличить CPU Ring Voltage до 1,25 В. Модули ОЗУ функционировали на 2400 МГц с тамингами 10-12-12-31-2Т в соответствии с профилем X.M.P.

Разгон MSI Z87 ХPower

Во время прохождения стресс-теста LinX температура достигала 94° С, так что дальнейший разгон без улучшения системы охлаждения оказался невозможным. Очевидно, для достижения частот свыше 4700 МГц нашему Core i7-4770K требуется, как минимум, мощная СВО, хотя, длительная эксплуатация 22-нм полупроводникового кристалла при напряжении 1,4 В существенно снижает ресурс процессора.

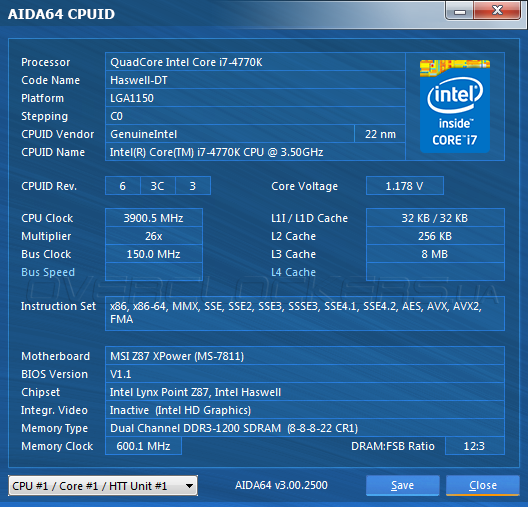

В части повышения базовой частоты новинка показала очень слабые результаты — 150 МГц, а все попытки увеличения BCLK приводили к сбою при загрузке операционной системы.

Разгон MSI Z87 ХPower

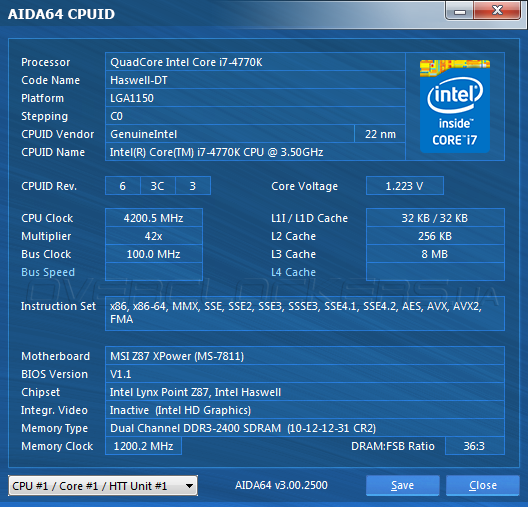

Удивительно, но при разгоне оперативной памяти MSI Z87 XPower не смогла раскрыть возможностей тестового комплекта G.Skill F3-2400C10D-8GTX. Нам удалось достичь 2560 МГц с задержками 11-12-12-35-2Т при напряжении 1,7 В, причем, для повышения стабильности пришлось увеличить на 0,1 В значение CPU SA Voltage Offset.

Разгон MSI Z87 ХPower

Автоматический разгон не преподнес сюрпризов, в прошивку встроены два профиля повышенного быстродействия, наиболее «агрессивный» из которых увеличивает частоту центрального процессора до 4200 МГц.

Разгон MSI Z87 ХPower


Тестовый стенд

Для проверки разгонного потенциала и уровня производительности MSI Z87 XPower использовался тестовый стенд следующей конфигурации:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: GeForce 327.23 от 19.09.2013.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Модули ОЗУ функционировали на частоте 1600 МГц с задержками 9-9-9-27-1T, процессорные функции энергосбережения и технология Intel Turbo Boost работали в штатном режиме. Быстродействие MSI Z87 XPower мы сравнили с результатами материнской платы ASUS Maximus VI Hero. Во время тестов с системные платы работали с такими версиями управляющих микрокодов:
  • MSI Z87 XPower (UEFI Setup V1.1 от 08.08.2013).
  • ASUS Maximus VI Hero (UEFI Setup 0711 от 07.07.2013).
Перечень тестовых приложений следующий:
  • AIDA64 3.00.2500 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (v1.1.111);
  • Futuremark 3DMark (v1.0);
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution;
  • Metro: Last Light.

Результаты тестирования

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

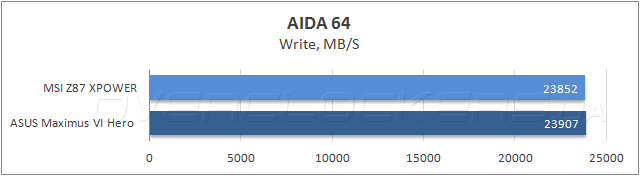

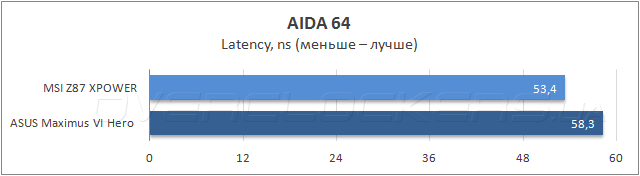

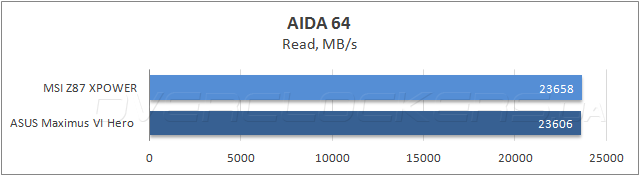

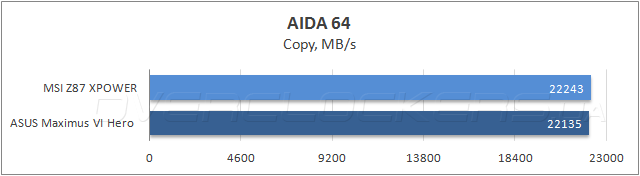

В низкоуровневых тестах пропускной способности ОЗУ обе системные платы показали идентичные результаты во всех подтестах, за исключением измерения латентности, где MSI Z87 XPower одержала убедительную победу.

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

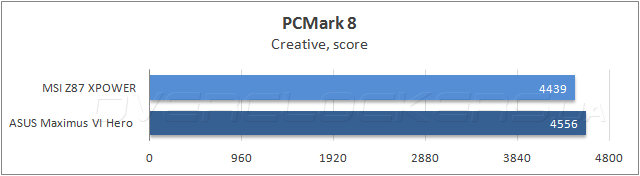

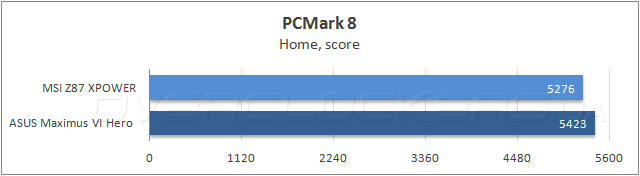

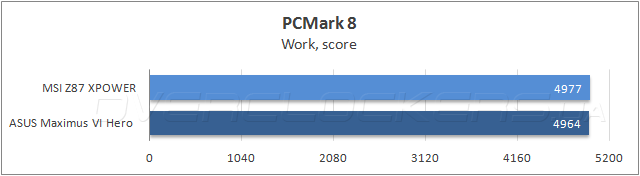

Измерения производительности выполнения повседневных задач, выполненные при помощи Futuremark PCMark 8, показывают, что в сценариях домашнего применения и при создании цифрового контента героиня сегодняшнего обзора уступила модели ASUS, тогда как в тестовом сценарии Work наблюдается примерный паритет.

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

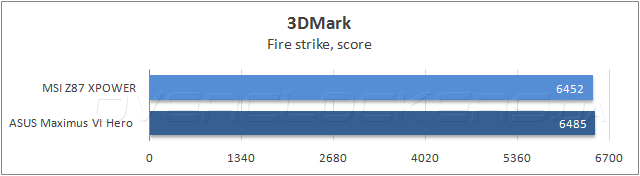

В подтесте Cloud gate графического бенчмарка Futuremark 3DMark системная плата MSI вновь проиграла ASUS Maximus VI Hero, а в более тяжелом Fire strike участницы заработали одинаковое количество баллов.

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

Тестирование MSI Z87 ХPower

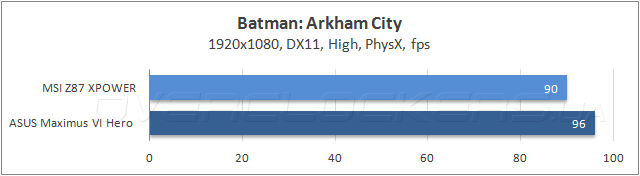

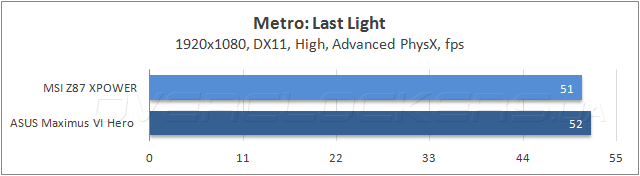

Что касается игровых приложений, то во всех дисциплинах MSI Z87 XPower показала худшие результаты, причем в шутере Batman: Arkham City и гоночном симуляторе F1 2012 разница вполне ощутимая, тогда как в двух оставшихся приложениях fps обеих конкурсанток очень близок.


Энергопотребление

Для оценки энергоэффективности тестовых стендов мы использовали устройство Basetech Cost Control 3000, при помощи которого измерялось среднее энергопотребление во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX.

Тестирование MSI Z87 ХPower

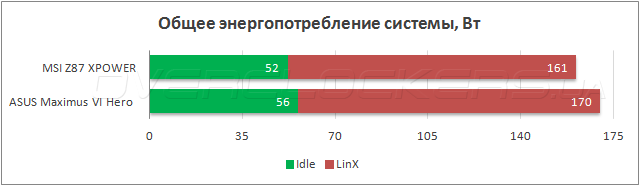

C точки зрения экономии электроэнергии MSI Z87 XPower превзошла системную плату ASUS по всем параметрам: в простое преимущество новинки составило около 4 Вт, тогда как в пиковой нагрузке тестовый стенд на базе новинки оказался экономичнее на 9 Вт.


Выводы

Как и подобает флагманской модели MSI Z87 XPower порадовала продуманным дизайном, огромным запасом прочности и богатой функциональностью. Системная плата оснащена всем, чего может пожелать душа искушенного пользователя: здесь и полноценная поддержка четырех видеокарт, и возможность работы в беспроводных сетях, и мощнейшая подсистема электропитания. Не хватает только интерфейса Thunderbolt и второй сетевой карты. Что касается прошивки, то нельзя не отметить дружественный интерфейс, безукоризненную стабильность и богатый набор опций, необходимый для оверклокинга. Неудивительно, что от новинки мы ожидали высокой производительности и рекордного разгонного потенциала.

А между тем, системная плата показала заурядный уровень быстродействия, а результаты овеклокинга не впечатляют на фоне огромного потенциала Z87 XPower. Что касается невысокой продуктивности, то мы склонны винить недоработанную версию управляющего микрокода, а во время разгона, похоже, был достигнут предела прочности тестового процесора Core i7-4770K, и здесь от системной платы мало что зависит. Хотя, невысокий запас по BCLK — снова относится к «сырости» прошивки. При розничной стоимости более 450 долларов США MSI Z87 XPower вряд ли заинтересует большинство пользователей, но к их услугам есть модели и проще, и подешевле. Целевая аудитория новинки — обеспеченные геймеры, использующие связки из нескольких мощных видеокарт, или профессиональные оверклокеры, которые смогут раскрыть весь потенциал системой платы.

MSI Z87 ХPower Выбор редакции: оригинальный дизайн



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнские платы ASUS Maximus VI Hero;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB и процессор Core i7-4770K;
  • Noctua —термоинтерфейс NT-H1;
  • MSI — системная плата MSI Z87 XPOVER, видеокарта MSI N670 PE 2GD5/OC;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.
