Обзор и тестирование системной платы MSI Z87-G45 Gaming для процессоров Intel в исполнении LGA1150

Недавнее тестирование Intel Core i7-4960X показало, что оптимальным выбором для построения производительной игровой конфигурации являются процессоры Haswell. Поэтому, мы продолжаем знакомить вас с новыми моделями системных плат для платформы Intel LGA1150, и сегодня предлагаем вашему вниманию обзор MSI Z87-G45 Gaming — продукта среднего ценового диапазона, ориентированного на любителей компьютерных игр и пользователей, увлекающихся оверклокингом.

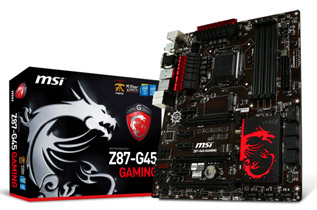

MSI Z87-G45 Gaming

Новинка основана на чипсете Intel Z87, который сочетает расширенные возможности разгона и максимальную функциональность.

Модель MSI Z87-G45 Gaming
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000* (*— OC), максимум 64 ГБ
Слоты PCI-E 3 PCIExpress 3.0 x16 (х16+х0, х8+х8, x8+x4+x4)
4 PCI Express x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
8 x 2.0 (4 разъема на задней панели Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244

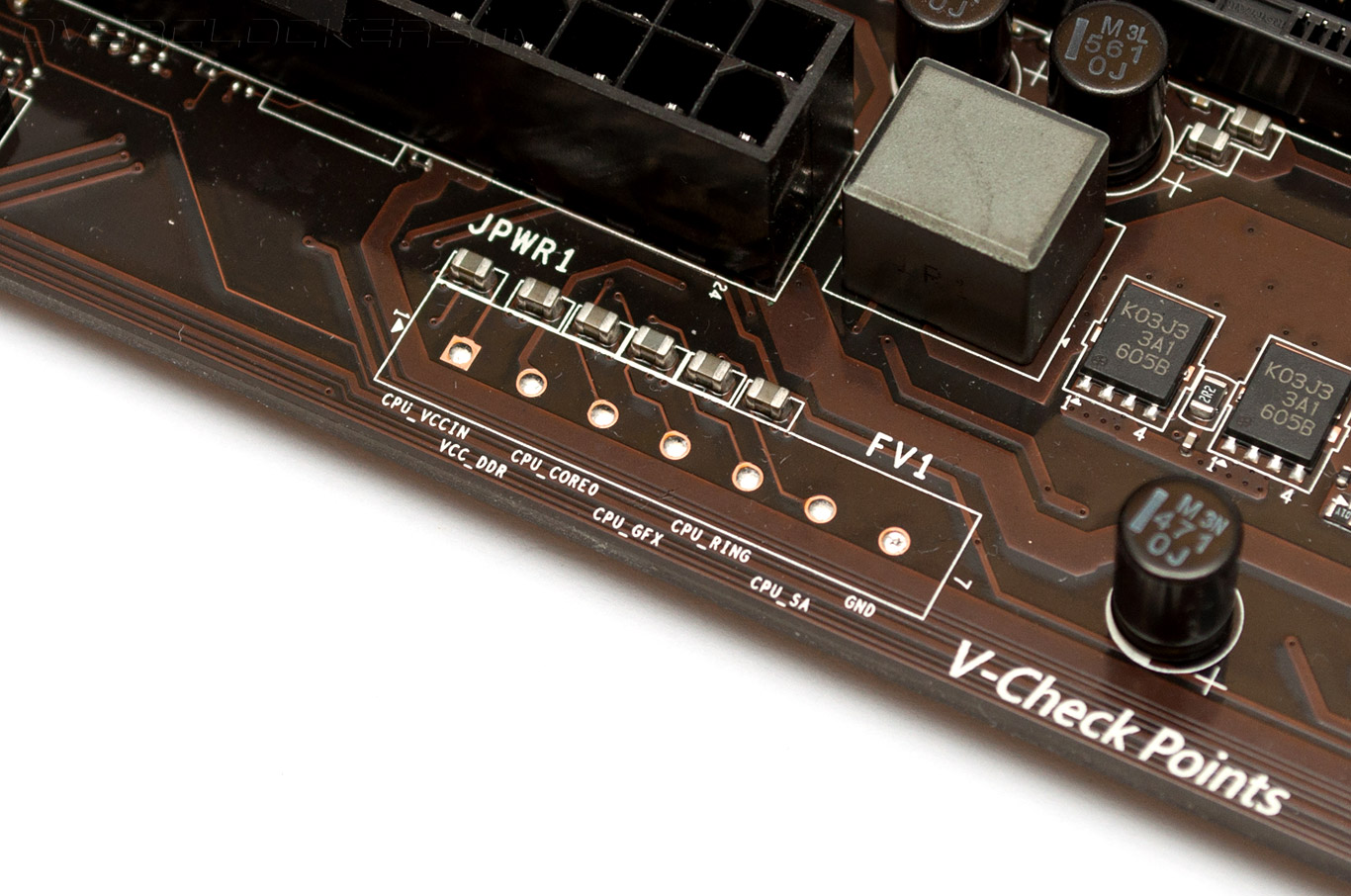

Дополнительные возможности LucidVirtu MVP 2.0, кнопка Clear_CMOS на задней панели, контакты для измерения напряжений V-CheckPoints, разъем mSATA 6 Гбит/с


Комплект поставки

Системная плата Z87-G45 Gaming упакована в картонную коробку средних размеров, дизайн которой знаком нам по обзорам других продуктов MSI из серии Gaming. Большую часть лицевой поверхности занимает изображение дракона, здесь же находится наименование модели и логотип, указывающий на принадлежность новинки к геймерской продукции.

MSI Z87-G45 Gaming

С обратной стороны находится схематическое изображение разъемов задней панели системной платы, указаны её основные технические характеристики и приведено описание фирменных технологий. Так, в качестве сетевого адаптера Z87-G45 Gaming использует Killer E2205, который обеспечивает меньшие задержки при доступе в сеть Интернет, чем традиционные массовые решения, а система интеллектуального разгона OC Genie 4 позволяет легко повысить быстродействие и не требует специальных навыков оверклокинга. Отметим использование качественных электронных компонентов Military Class 4, соответствующих военному классу надежности, и повышенную частоту опроса портов PS/2 и пары USB 2.0, что позволяет ускорить реакцию игровых манипуляторов.

MSI Z87-G45 Gaming

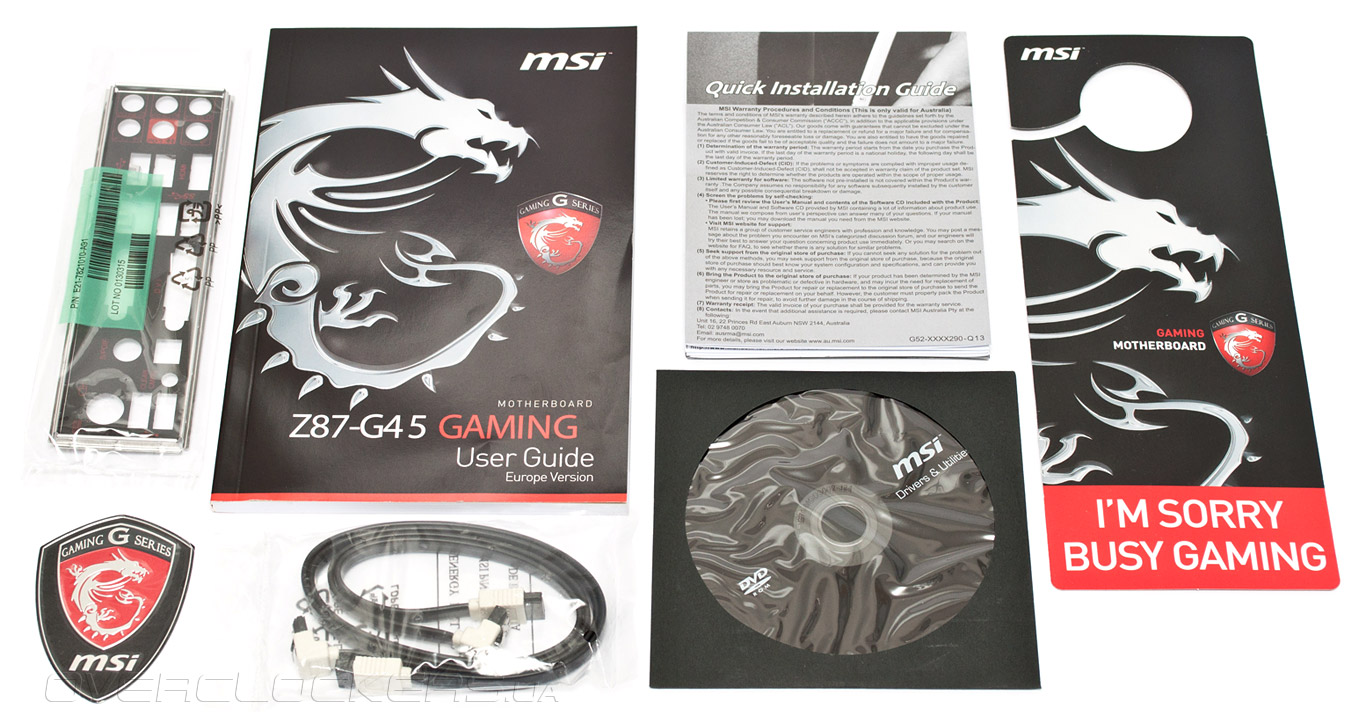

Комплект поставки MSI Z87-G45 Gaming состоит из:
  • заглушки на заднюю панель I/O Shield;
  • двух кабелей SATA 6 Гбит/с;
  • наклейки на корпус MSI Gaming Series;
  • DVD-диска с драйверами и ПО;
  • руководства пользователя;
  • инструкции по работе с фирменным программным обеспечением;
  • таблички на дверь «I’M SORRY BUSY GAMING».
MSI Z87-G45 Gaming

По сравнению со «старшей сестрой» — Z87-GD65 Gaming — набор аксессуаров очень скромный. Из перечня дополнительных принадлежностей исчез мостик SLI, а количество кабелей SATA 6 Гбит/с уменьшилось вдвое. Очевидно, такова цена экономии, благодаря которой достигается относительно невысокая стоимость новинки.


Дизайн

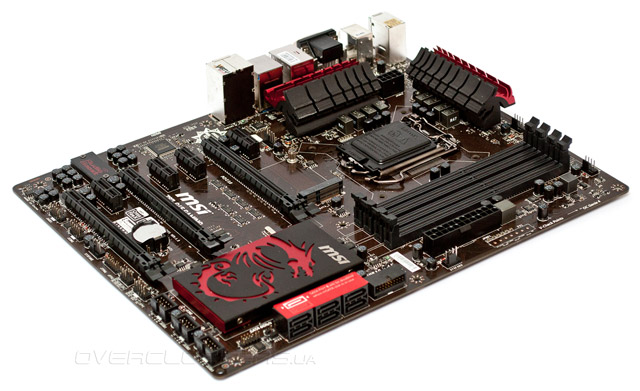

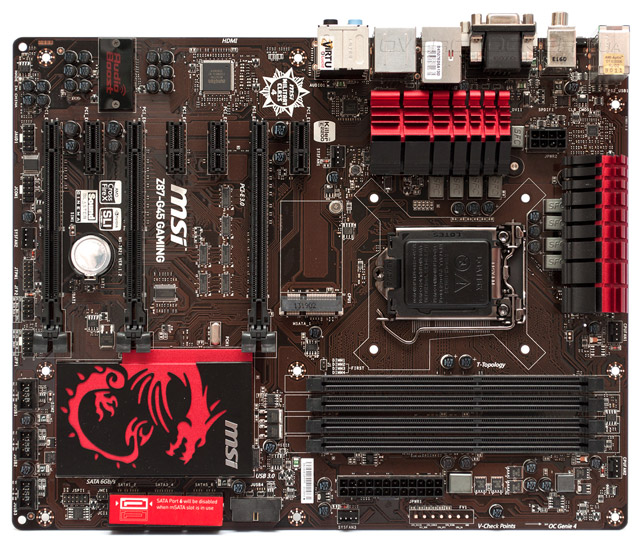

Материнская плата полностью отвечает размерам форм-фактора ATX, что позволило разместить на поверхности РСВ достаточное количество слотов расширения. При этом расположение основных узлов близкое к оптимальному, что непременно оценят любители самостоятельной сборки.

MSI Z87-G45 Gaming

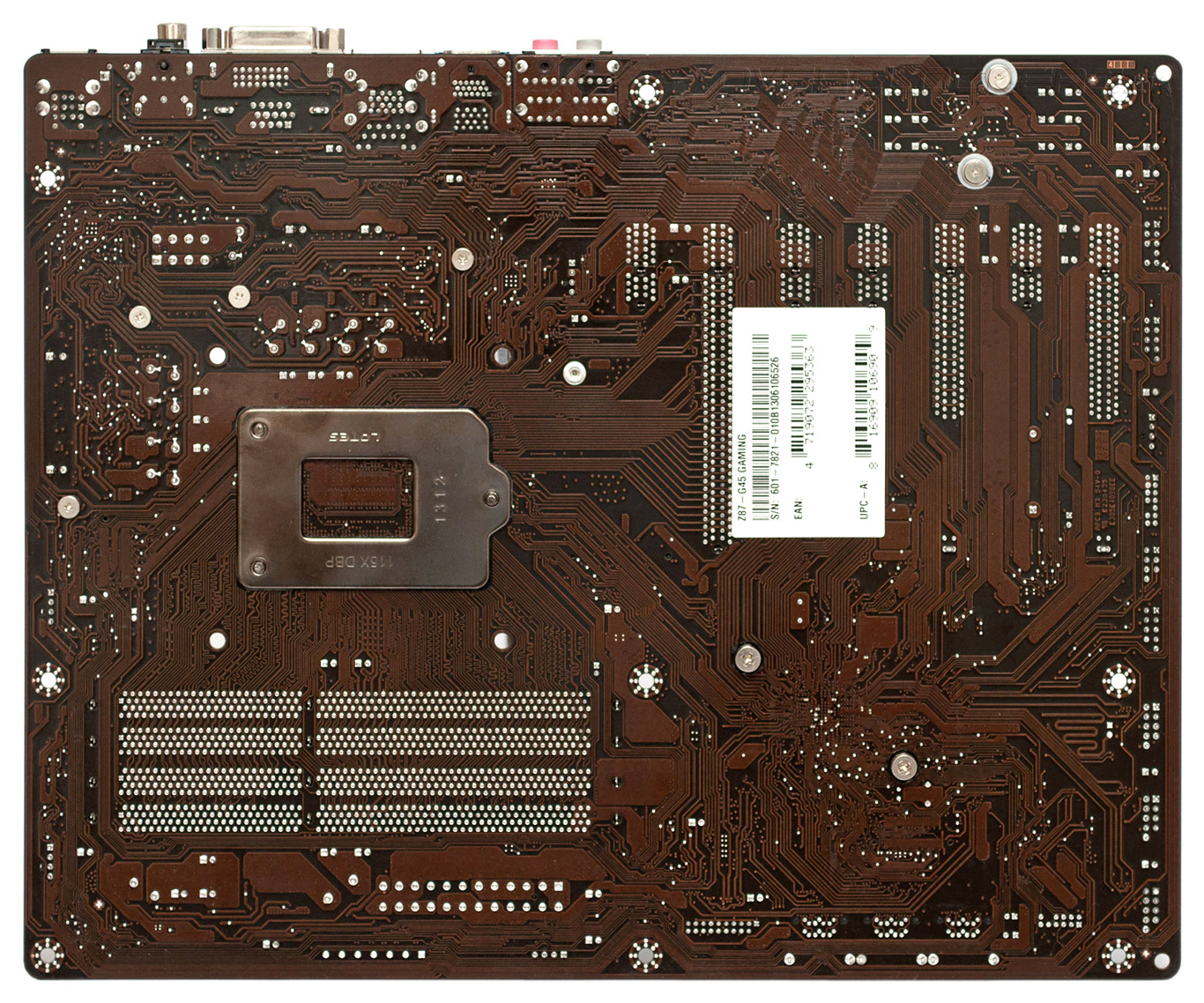

Электронные компоненты в районе процессорного разъема с обратной стороны MSI Z87-G45 Gaming практически отсутствуют, так что владельцы систем охлаждения с массивными усилительными пластинами могут не беспокоиться о совместимости таких кулеров.

MSI Z87-G45 Gaming

Для подключения вентиляторов материнская плата оснащена пятью четырехконтактными разъемами — все с поддержкой ШИМ. Силовая подсистема новинки охлаждается парой радиаторов из легкого сплава, в профиле которых угадывается силуэт дракона.

MSI Z87-G45 Gaming

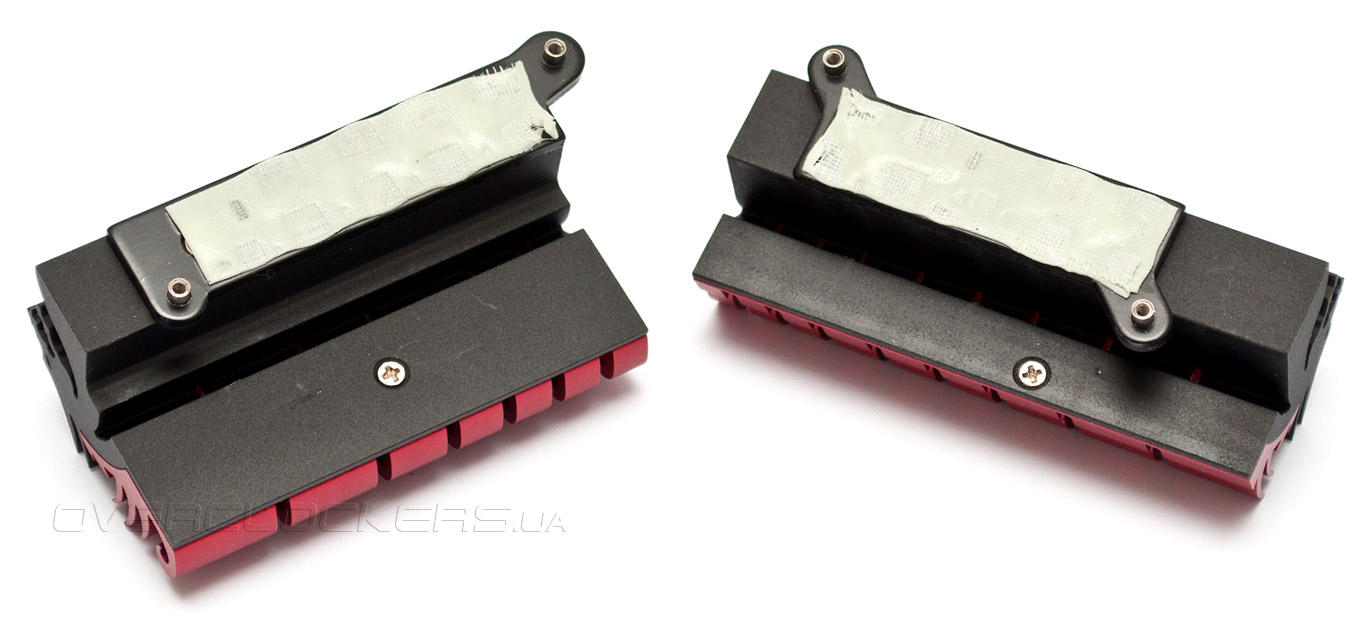

Система охлаждения имеет винтовое крепление, обеспечивающее надежный прижим. В качестве термоинтерфейса используются прокладки из серой субстанции, армированные синтетическими волокнами.

MSI Z87-G45 Gaming

Избыточное тепло от чипсета отводится крупным радиатором, на которой приклеена металлическая пластина в форме дракона. Вряд ли она добавляет эффективности, но смотрится эффектно, и поклонники бренда останутся довольными.

MSI Z87-G45 Gaming

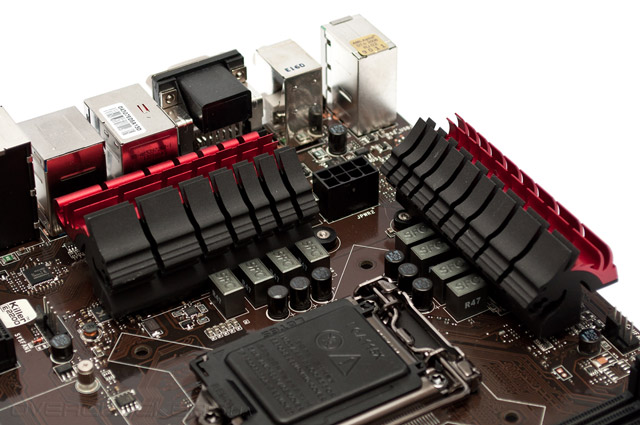

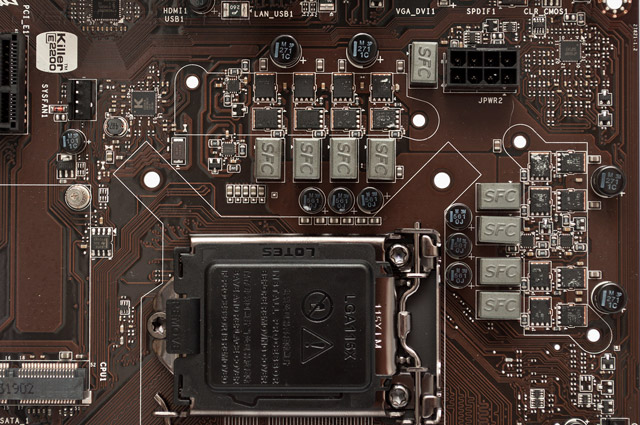

Преобразователь напряжения Z87-G45 Gaming, питающийся от восьмиконтактного разъема EPS12V, построен по восьмиканальной схеме. Он управляется цифровым ШИМ-контроллером uP1649P, в качестве силовых элементов использованы полевые транзисторы с пониженным сопротивлением открытого канала, а функции драйверов-удвоителей выполняют четыре микросхемы up1951p.

MSI Z87-G45 Gaming

В отличие от Z87-GD65 Gaming, новинка лишена аппаратных кнопок включения, перегрузки и активации авторазгона OC Genie 4, светодиодного индикатора кодов POST и резервной микросхемы с прошивкой. Нет даже кнопки GO2BIOS, при нажатии которой происходит автоматический вход в UEFI Setup во время следующей загрузки системы. Из оверклокерских инструментов MSI Z87-G45 Gaming предлагает только контактные площадки V-Check Points для измерения напряжений.

MSI Z87-G45 Gaming

Зато, в части работы с оперативной памятью и организации графической подсистемы героиня сегодняшнего обзора ничем не уступает своей «старшей сестре». Системная плата оснащена четырьмя разъемами DIMM, предназначенных для установки модулей DDR3 SDRAM суммарным объемом 64 ГБ, в разгоне поддерживается частота до 3000 МГц. Новинка имеет три слота PCI Express 3.0 x16, которые могут функционировать в конфигурациях «х8+х8» и «x8+x4+x4», обеспечивая работу систем AMD CrossFireX и NVIDIA SLI.

MSI Z87-G45 Gaming

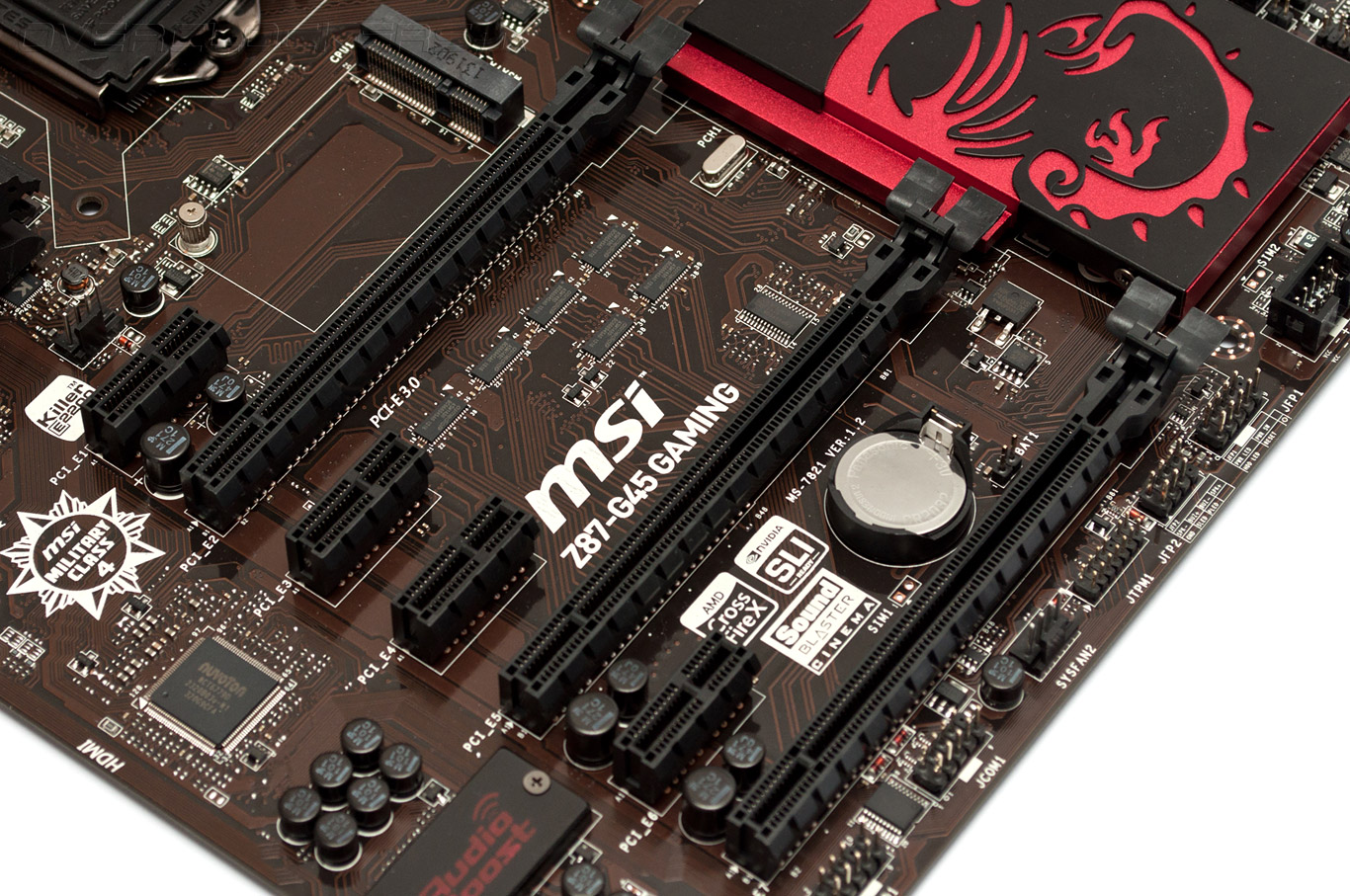

Для установки плат расширения MSI Z87-G45 Gaming предлагает четыре разъема PCI-E 2.0 x1, причем, любые ограничения по их одновременной работе отсутствуют. Дисковая подсистема материнской платы состоит из шести портов SATA 6 Гбит/с, подключенных к системной логике Intel Z87, поддерживающей создание массивов RAID уровней 0, 1, 5 и 10. За работу четырех портов USB 3.0, выведенных на заднюю панель, отвечает чипсет Intel Z87, а еще два канала реализованы в виде внутренних разъемов.

MSI Z87-G45 Gaming

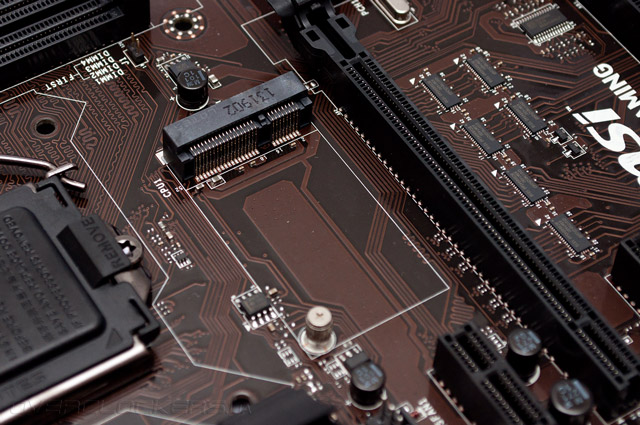

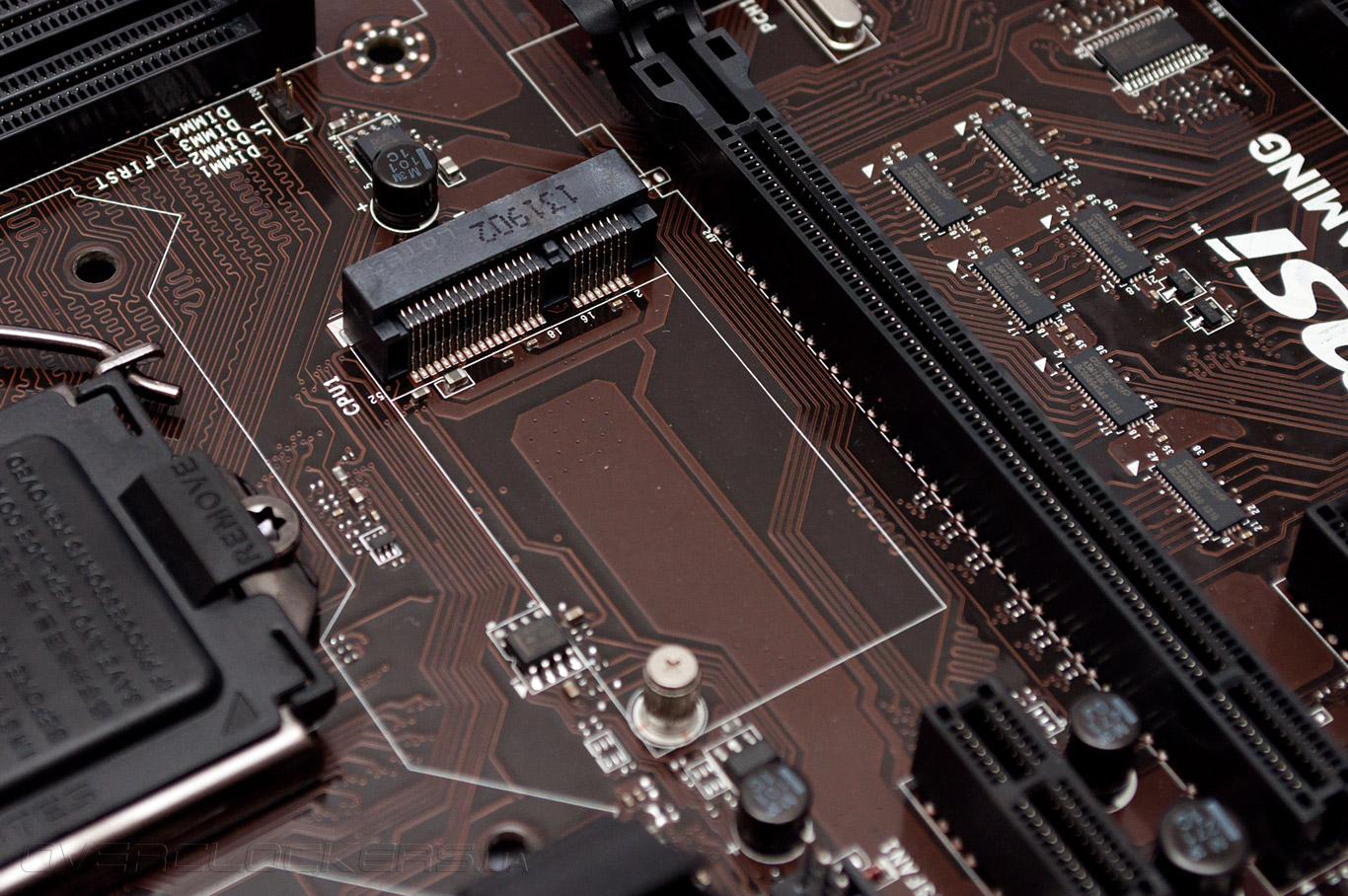

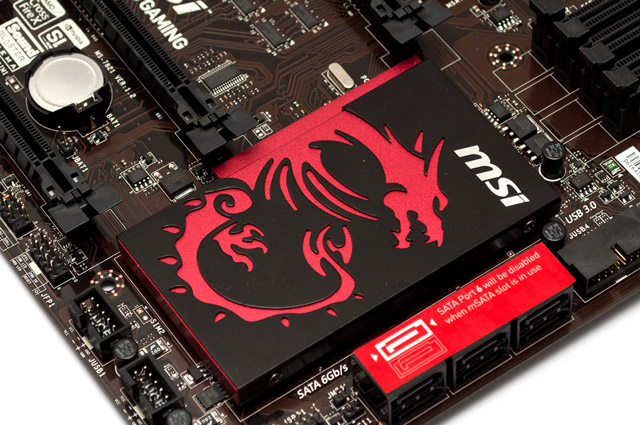

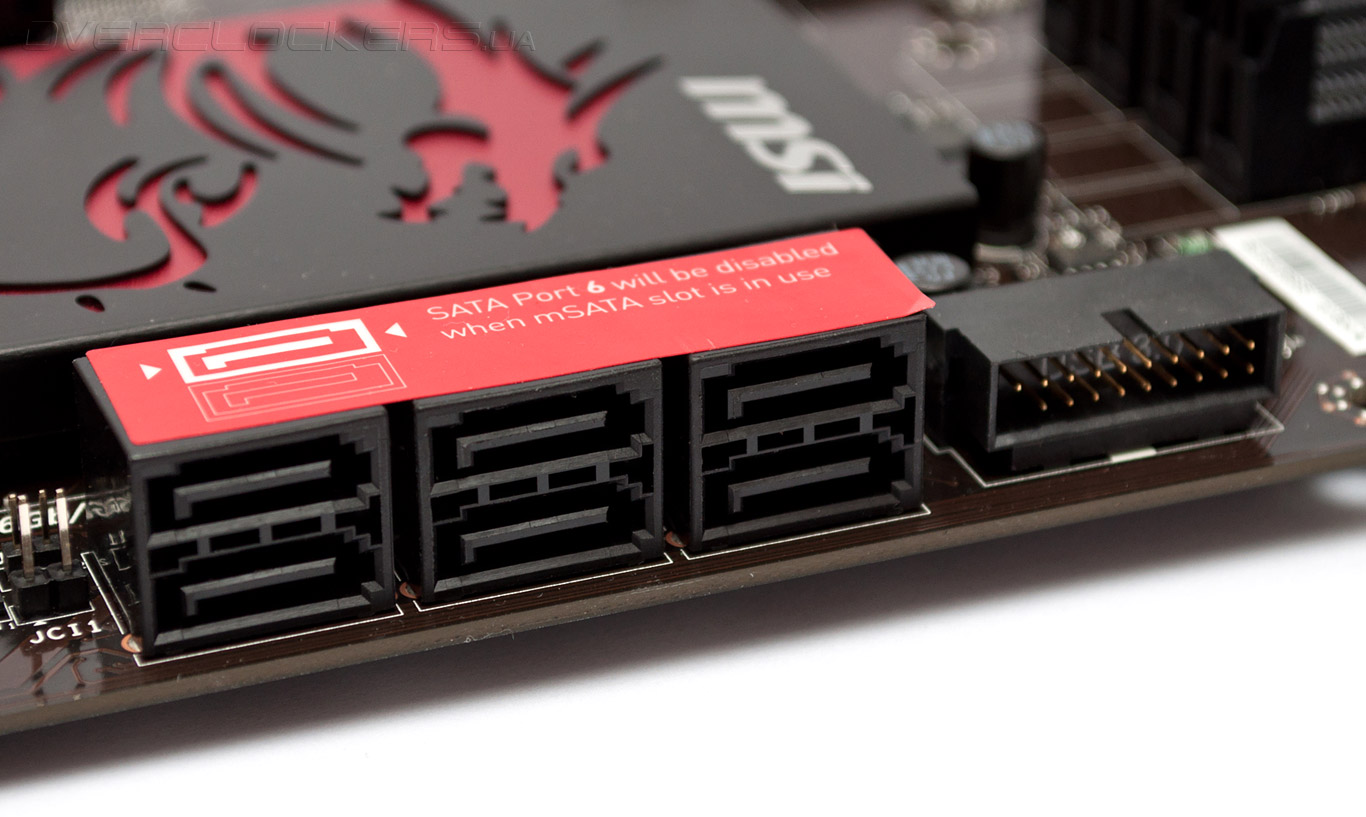

Отличительной чертой новинки является наличие порта mSATA 6 Гбит/с, в который можно установить твердотельный накопитель, необходимый для работы функции интеллектуального кэширования Intel Smart Response.

MSI Z87-G45 Gaming

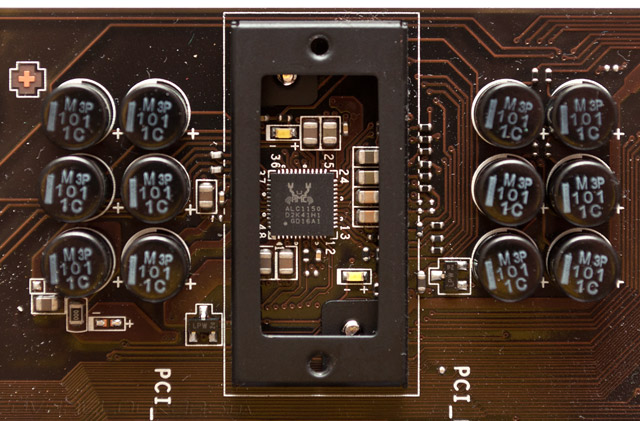

Звуковая подсистема новинки носит гордое название Audio Boost. На самом деле, под пластиковой крышкой скрывается 7.1-канальный HD-аудиокодек Realtek ALC1150, в составе которого имеется усилитель, обеспечивающие качественное звучание наушников с внутренним сопротивлением до 600 Ом.

MSI Z87-G45 Gaming

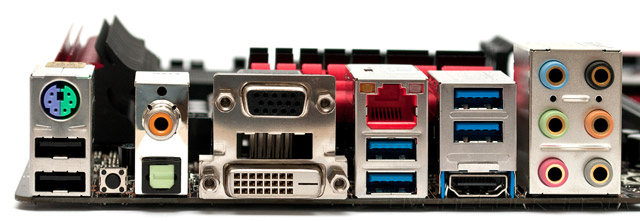

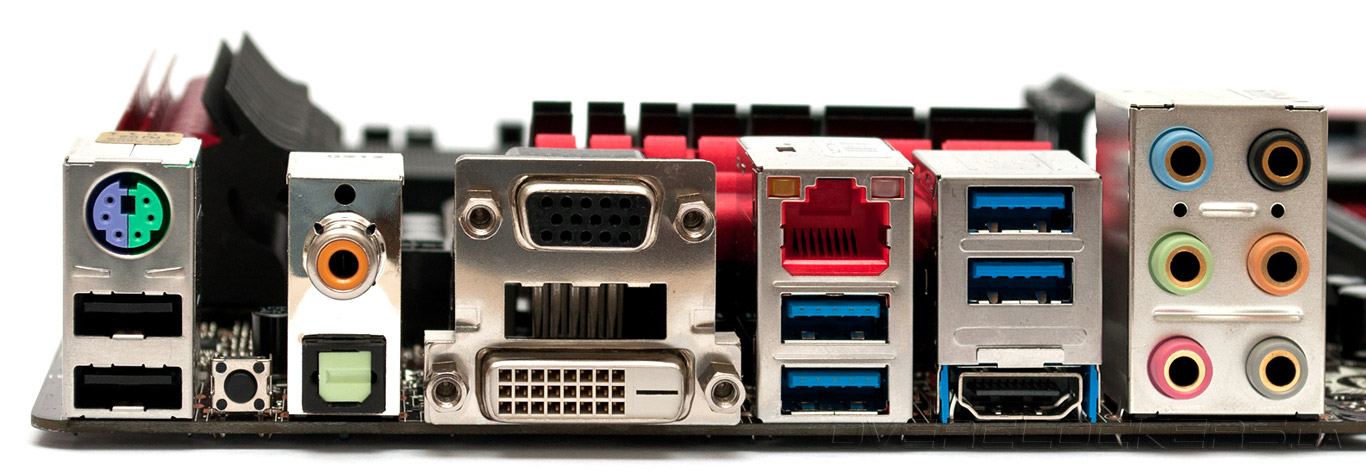

На задней панели MSI Z87-G45 Gaming расположены:
  • комбинированный порт PS/2;
  • два разъема USB 2.0;
  • кнопка Clear_CMOS;
  • коаксиальный и оптический выходы S/PDIF;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • сетевой разъем RJ-45;
  • четыре порта USB 3.0;
  • шесть аналоговых аудиовыходов.
MSI Z87-G45 Gaming

Заметим, что при использовании встроенного графического ускорителя есть возможность одновременного подключения трех мониторов, а поддержка технологии LucidVirtu MVP 2.0 позволяет объединять ресурсы встроенной и дискретной видеокарт.

UEFI Setup

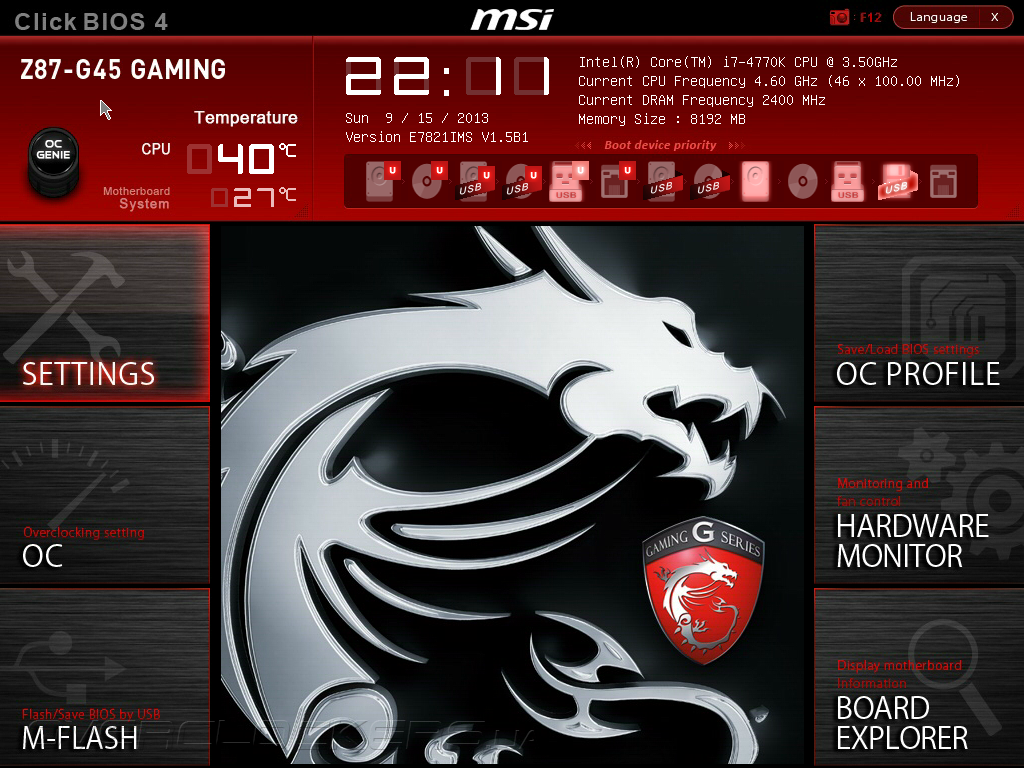

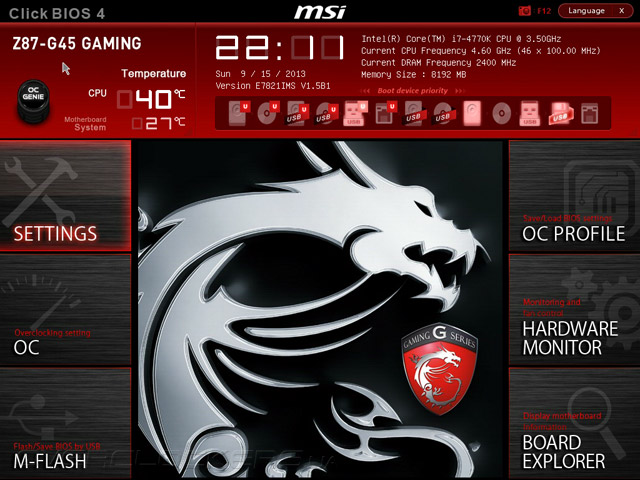

Прошивка системной платыMSI Z87-G45 Gaming базируется на управляющем микрокоде AMI, а меню настройки имеет оригинальный графический интерфейс Click BIOS 4. После входа в UEFI Setup пользователи поучают информацию о текущих дате и времени, версии прошивки. Здесь же можно активировать функцию автоматического разгона OC Genie, а также настроить порядок инициализации загрузочных устройств.

UEFI Setup MSI Z87-G45 Gaming

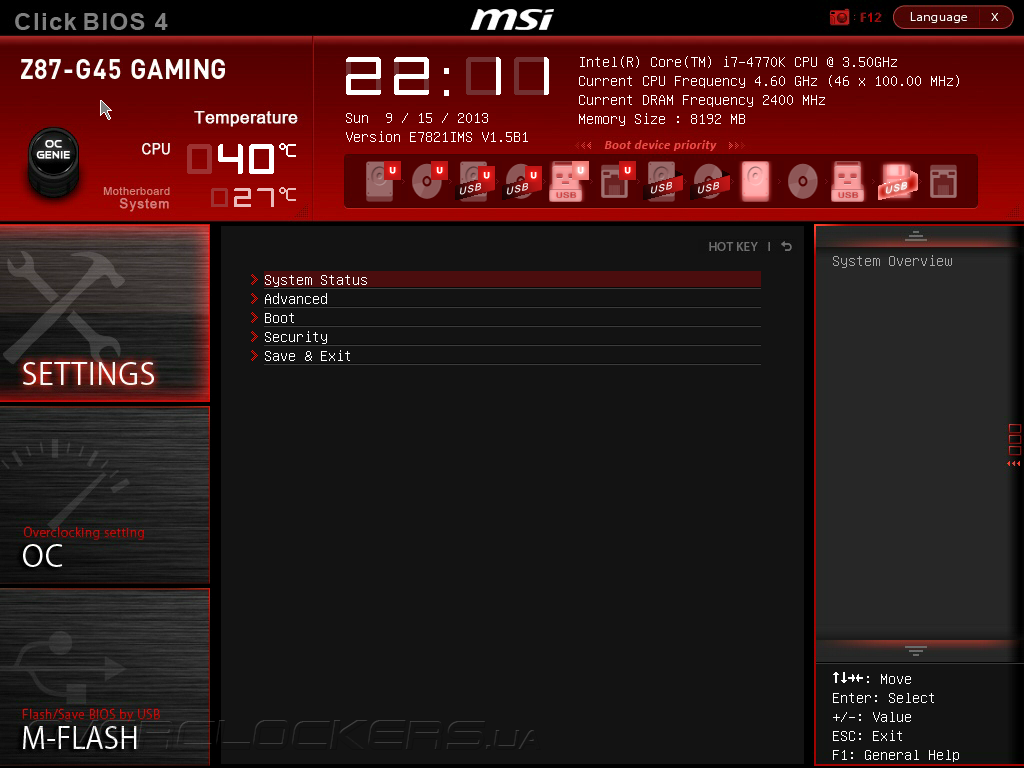

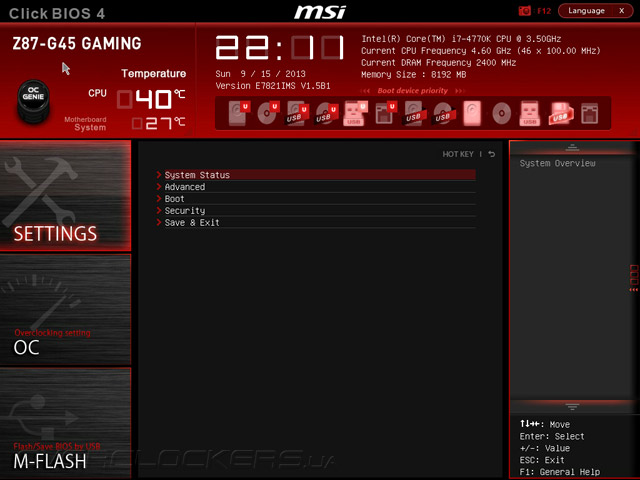

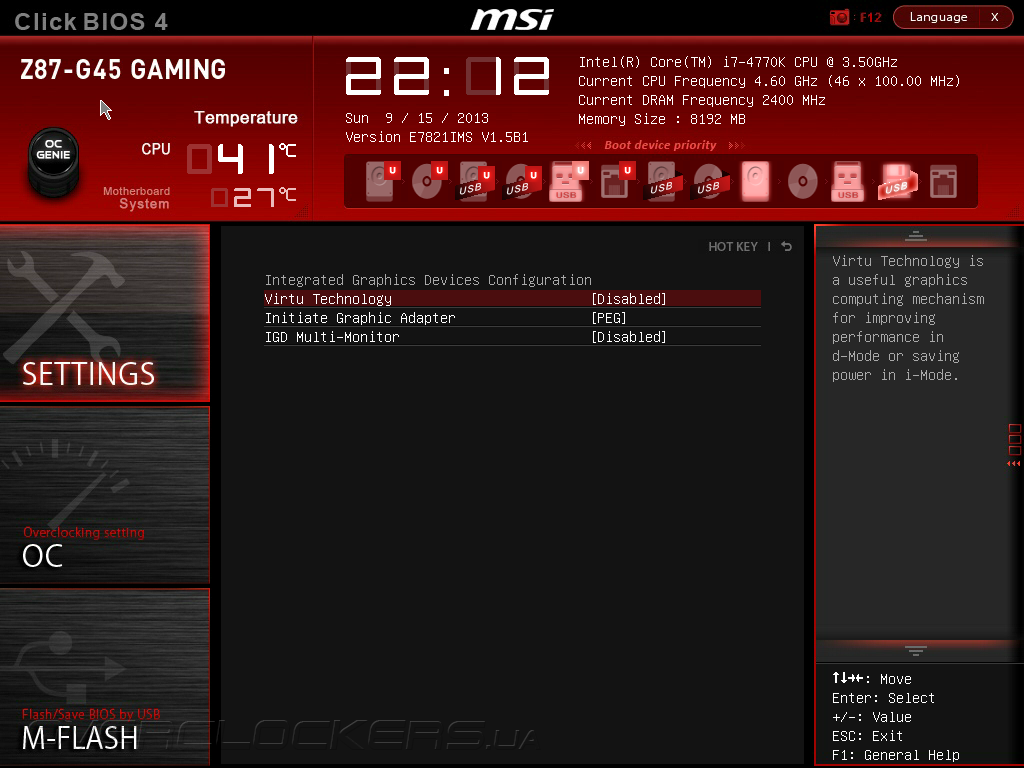

Раздел SETTINGS содержит базовые настройки материнской платы, управление возможностями расширения и процессом загрузки.

UEFI Setup MSI Z87-G45 Gaming

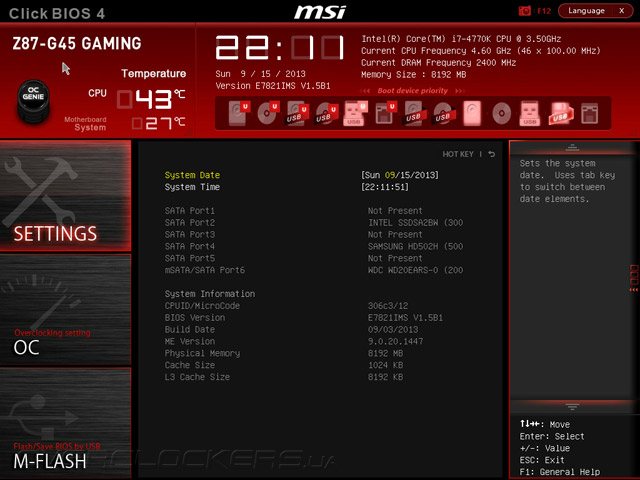

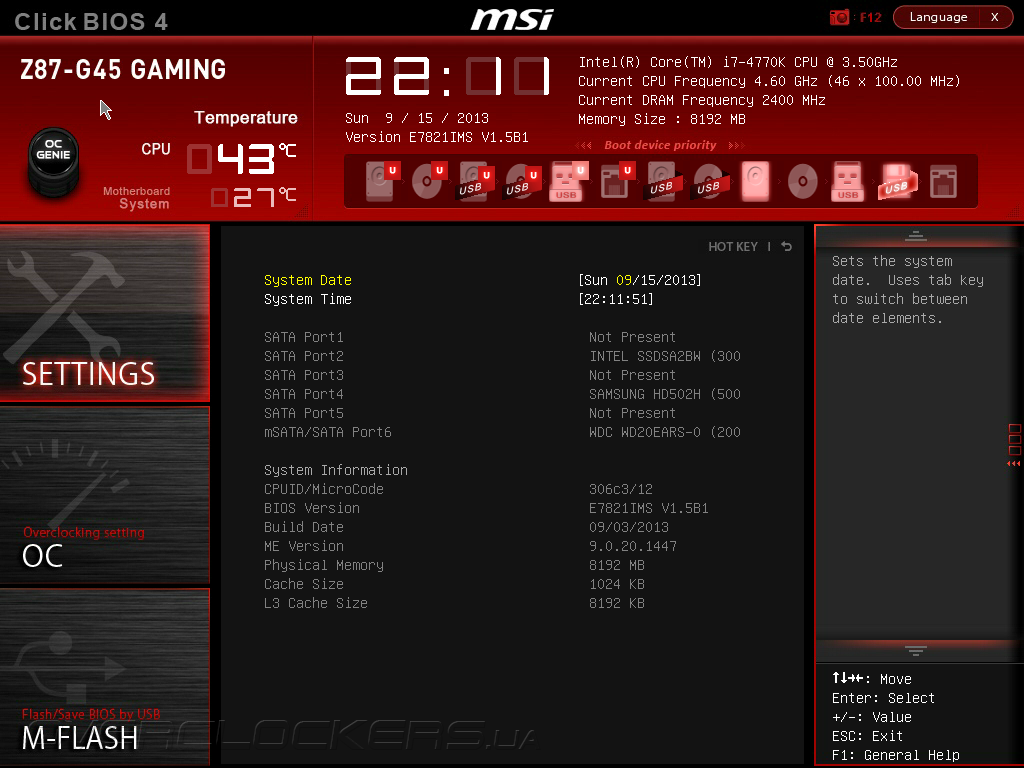

Меню System Status предназначено для установки даты и времени, здесь же выводится подробная информация о версии прошивки и конфигурации дисковой подсистемы.

UEFI Setup MSI Z87-G45 Gaming

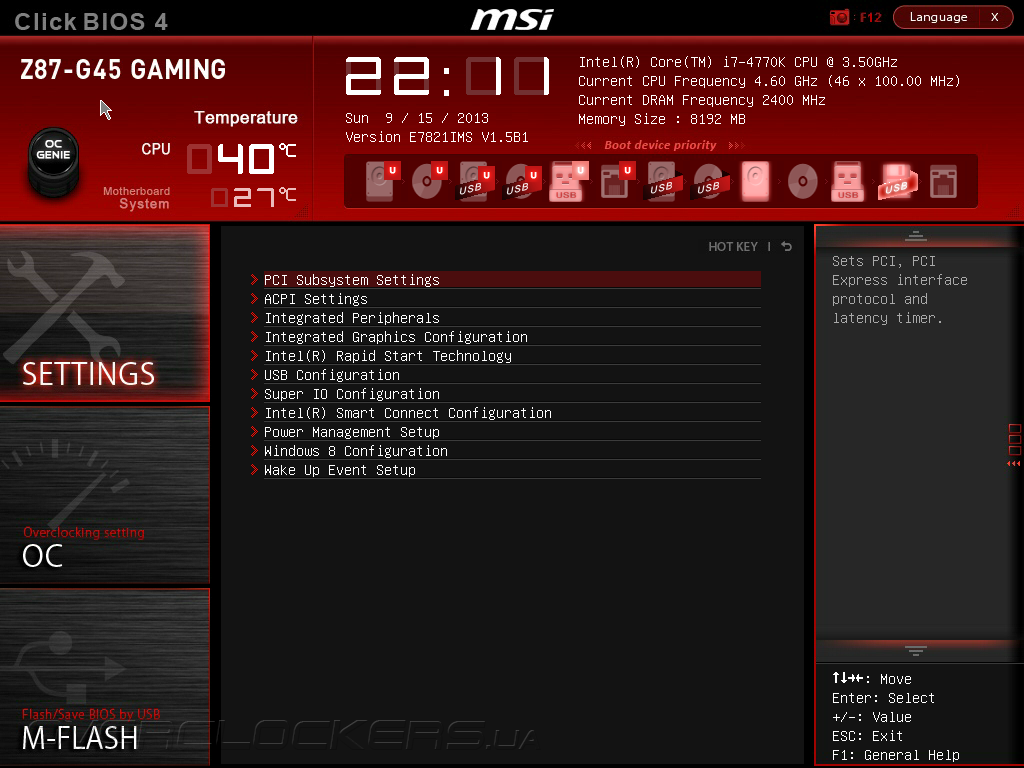

Вкладка Advanced отвечает за настройки функций системной логики и дополнительных контроллеров.

UEFI Setup MSI Z87-G45 Gaming

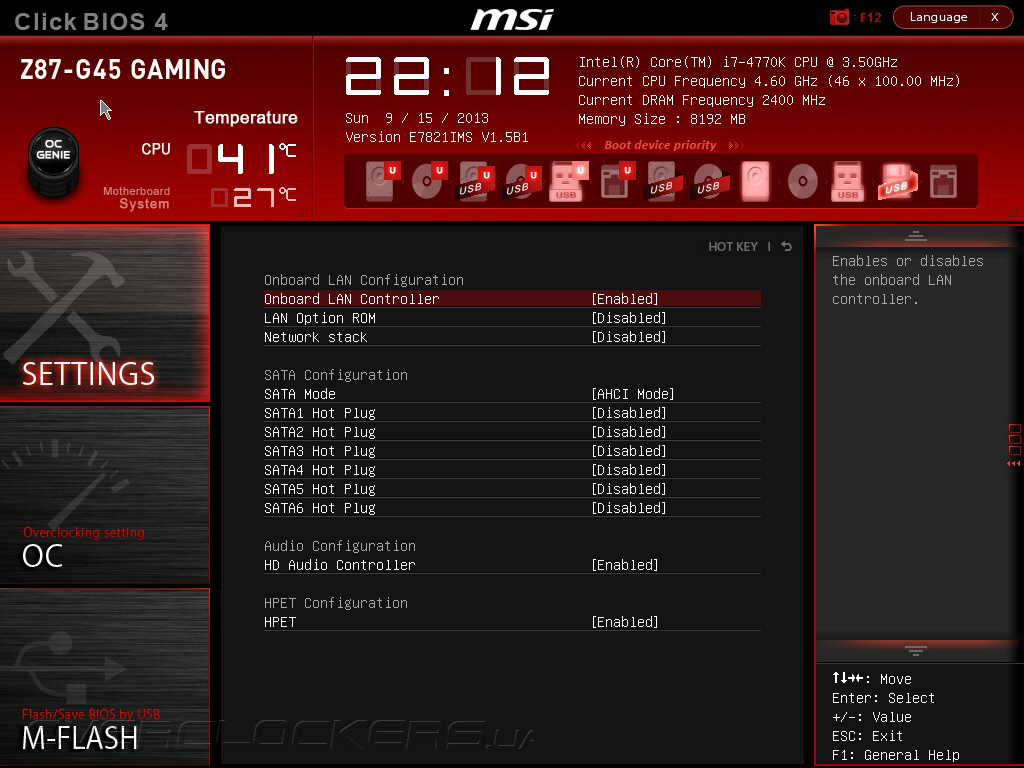

Например, в подменю Integrated Peripherals задаются опции дисковой подсистемы, встроенных звукового и сетевого адаптеров, а подраздел Integrated Graphics Configuration регулирует немногочисленные параметры интегрированной видеокарты.

UEFI Setup MSI Z87-G45 Gaming

UEFI Setup MSI Z87-G45 Gaming

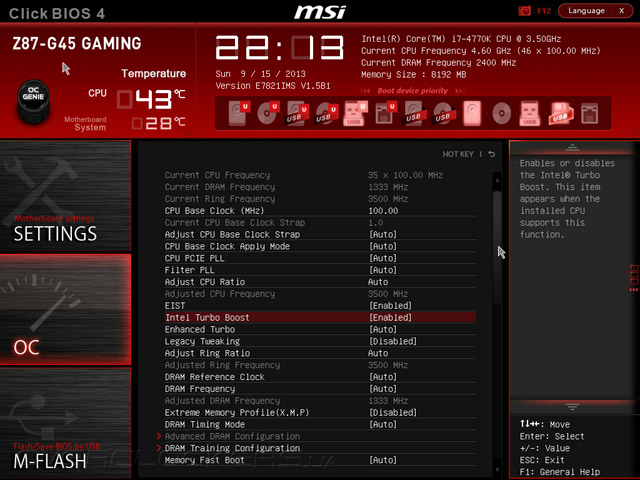

Основная масса настроек, связанных с разгоном, находится в меню OC. Именно здесь пользователи могут управлять базовой частотой и менять значение Strap для BCLK, регулировать коэффициенты умножения вычислительных ядер и Uncore-части центрального процессора, а также настраивать работу технологии Intel Turbo Boost.

UEFI Setup MSI Z87-G45 Gaming

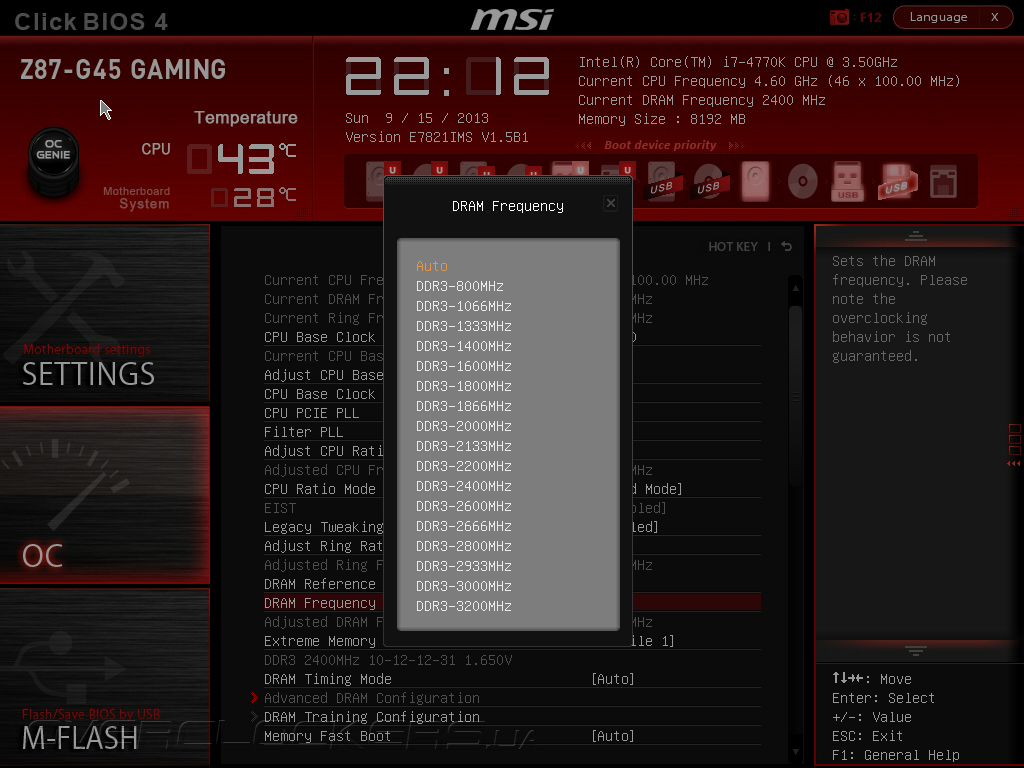

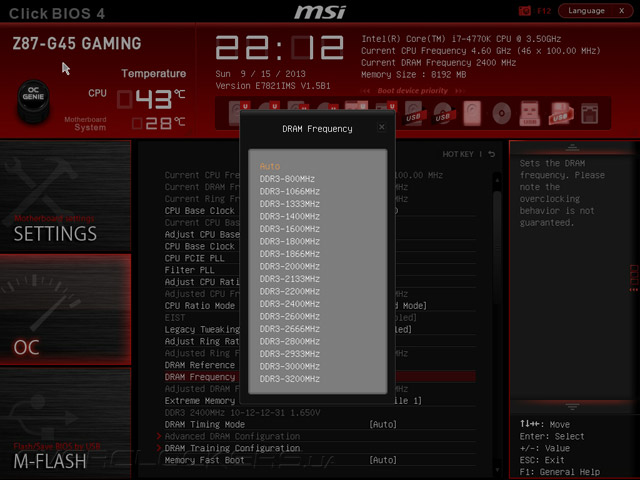

Прошивка позволяет задавать частоту оперативной памяти, кратную 200 МГц или 266 МГц, в широких пределах, до 3000 МГц включительно, а во вкладке Advanced DRAM Configuration настраиваются тайминги подсистемы ОЗУ.

UEFI Setup MSI Z87-G45 Gaming

UEFI Setup MSI Z87-G45 Gaming

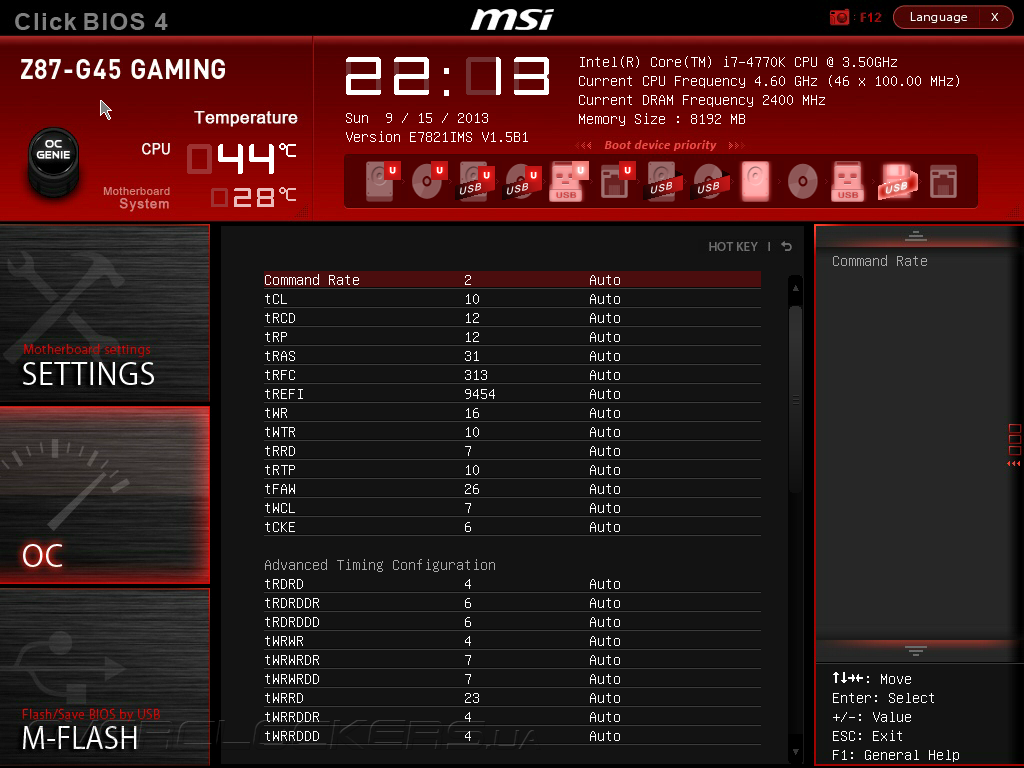

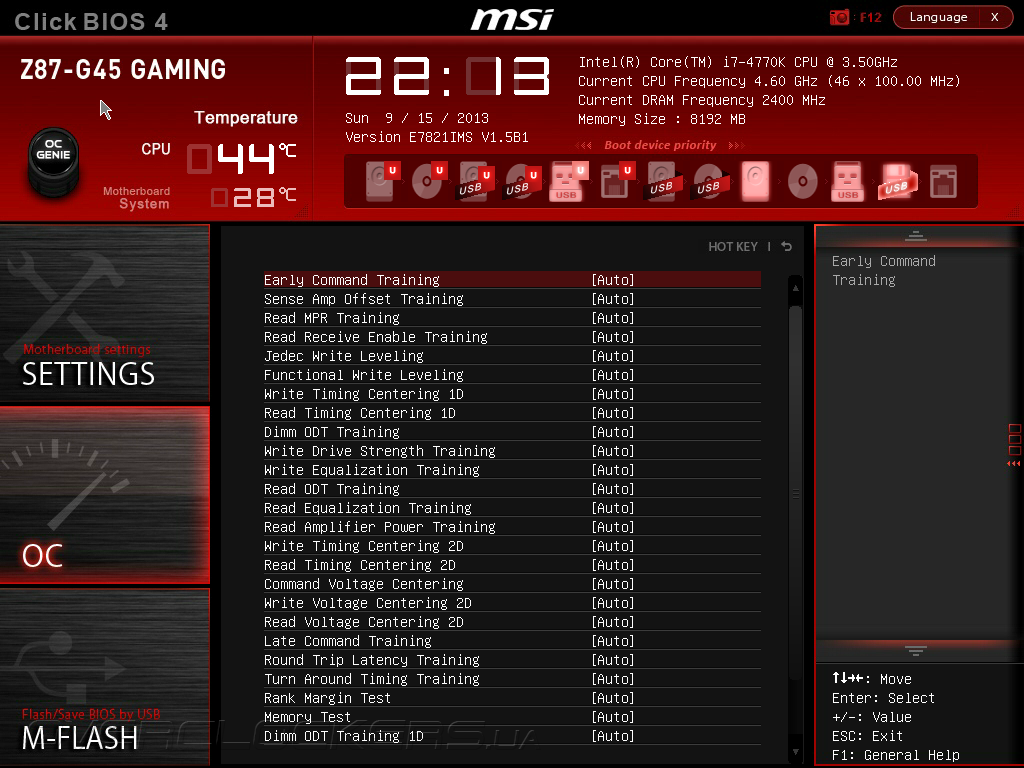

Для достижения максимального разгона оперативной памяти можно воспользоваться функцией DRAM Training Configuration.

UEFI Setup MSI Z87-G45 Gaming

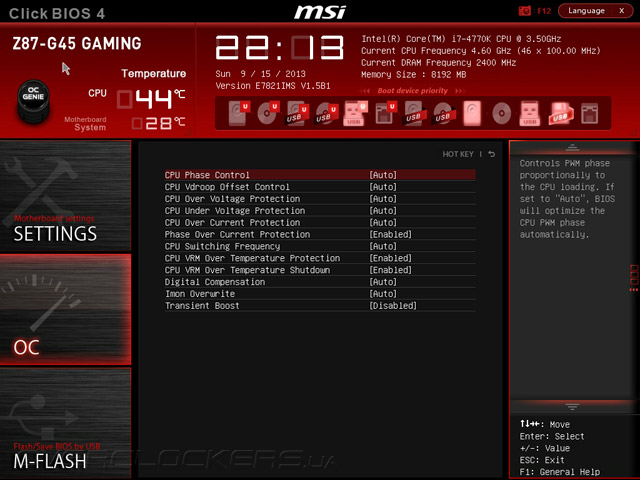

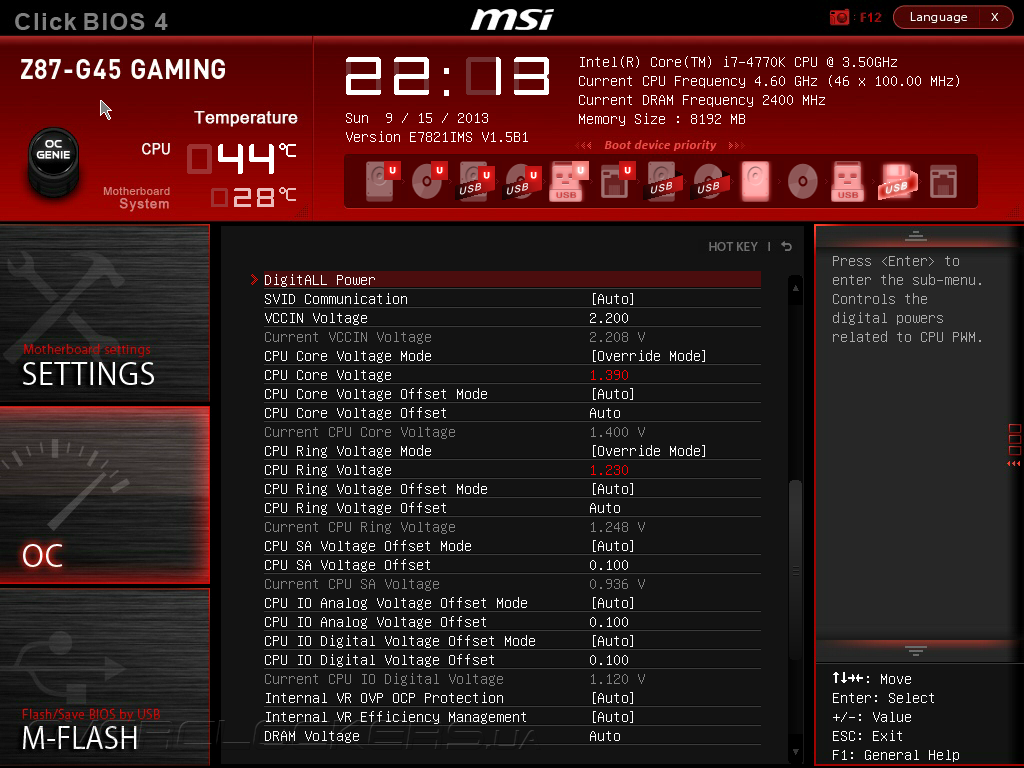

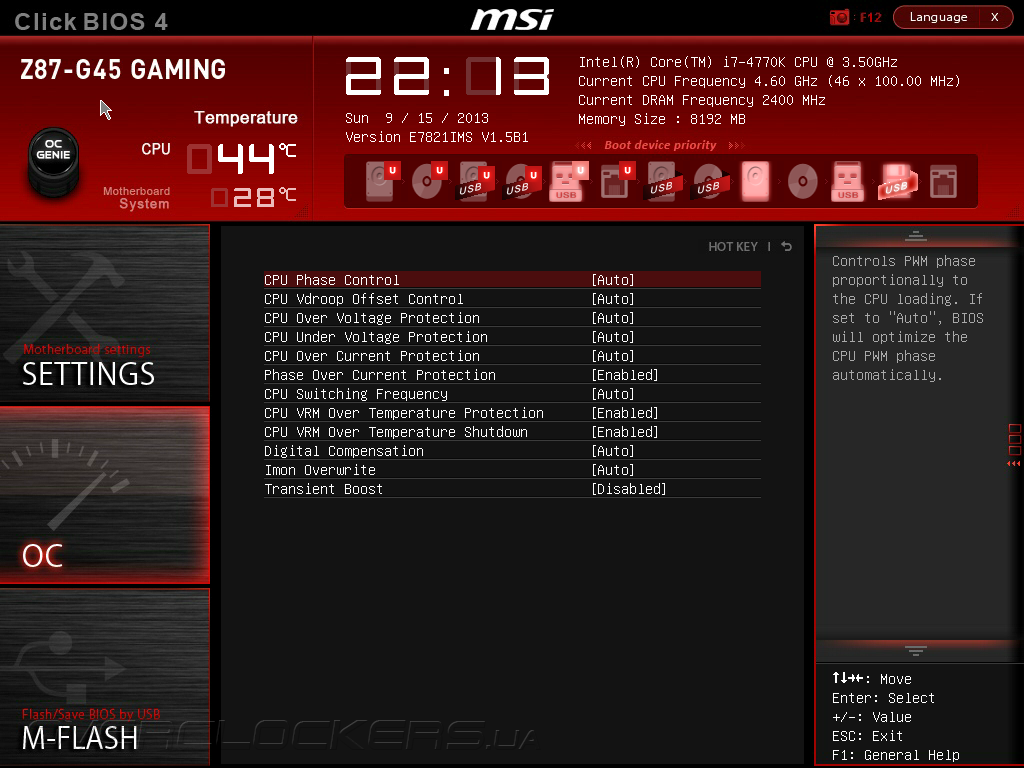

В меню OC также находится управление силовой подсистемой, прошивка позволяет изменять напряжения на всех основных узлах процессора и материнской платы.

UEFI Setup MSI Z87-G45 Gaming

Диапазоны и шаг изменения напряжений представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Voltage 1,2–3,04 0,001
CPU Core Voltage 0,8–2,1 0,005
CPU Core Voltage Offset –0,99…+0,99 0,005
CPU Ring Voltage 0,8–2,1 0,005
CPU Ring Voltage Offset –0,99…+0,99 0,005
CPU SA Voltage Offset –0,99…+0,99 0,005
CPU IO Analog Voltage Offset –0,99…+0,99 0,005
CPU IO Digital Voltage Offset –0,99…+0,99 0,005
DRAM Voltage 0,3–2,445 0,015–0,075
PCH 1,05 Voltage 0,7–1,68 0,01–0,05
PCH 1,5 Voltage 0,8–2,13 0,01–0,05

Верхние пределы повышения напряжений достаточно велики, так что возможностей UEFI Setup героини сегодняшнего обзора должно хватить для успешного разгона. В отдельное подменю DigitALL Power вынесены настройки VRM, формирующего напряжение VCCIN. Среди опций значатся защита от превышения тока и перегрева, управление частотой переключения силовых элементов, а также функцией Vdroop Offset Control, которая препятствует «просадкам» напряжения под нагрузкой.

UEFI Setup MSI Z87-G45 Gaming

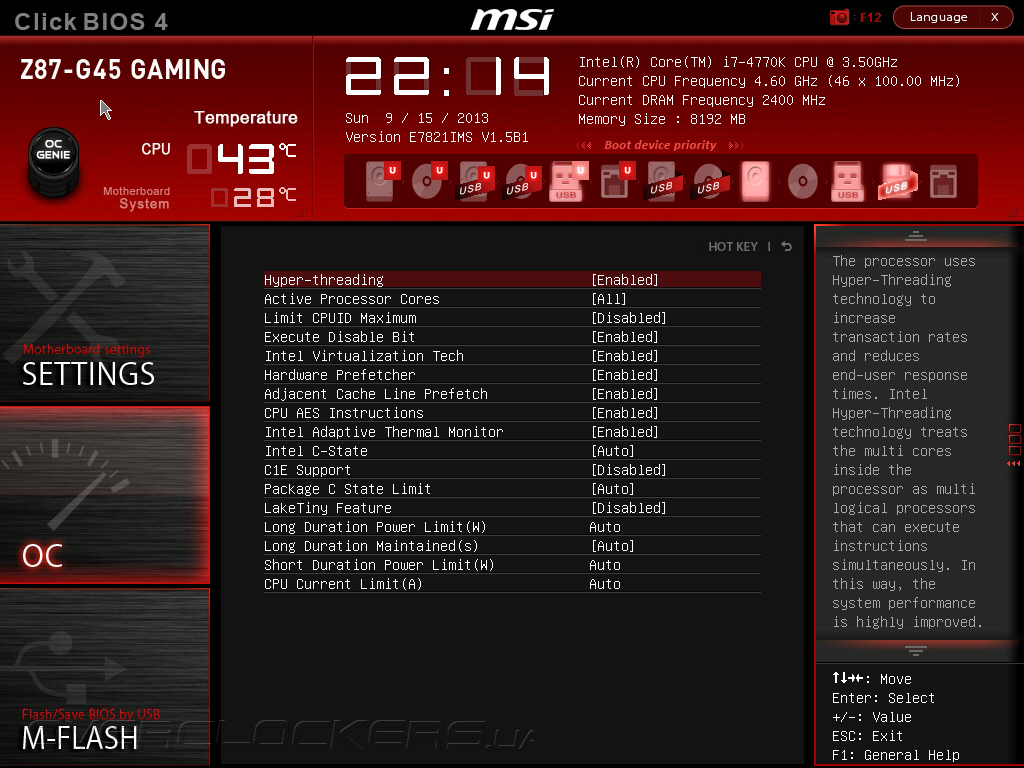

Во вкладке CPU Features настраивается Intel Turbo Boost, работа процессорных технологий энергосбережения, а также некоторых специфически функций, таких как Hyper Threading, аппаратная защита от вирусов и виртуализация.

UEFI Setup MSI Z87-G45 Gaming

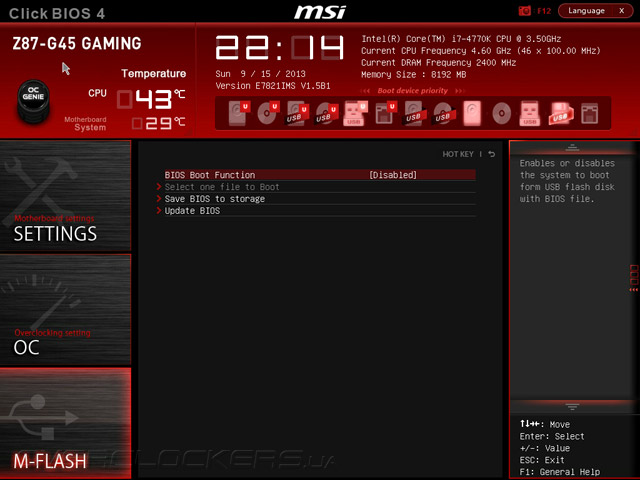

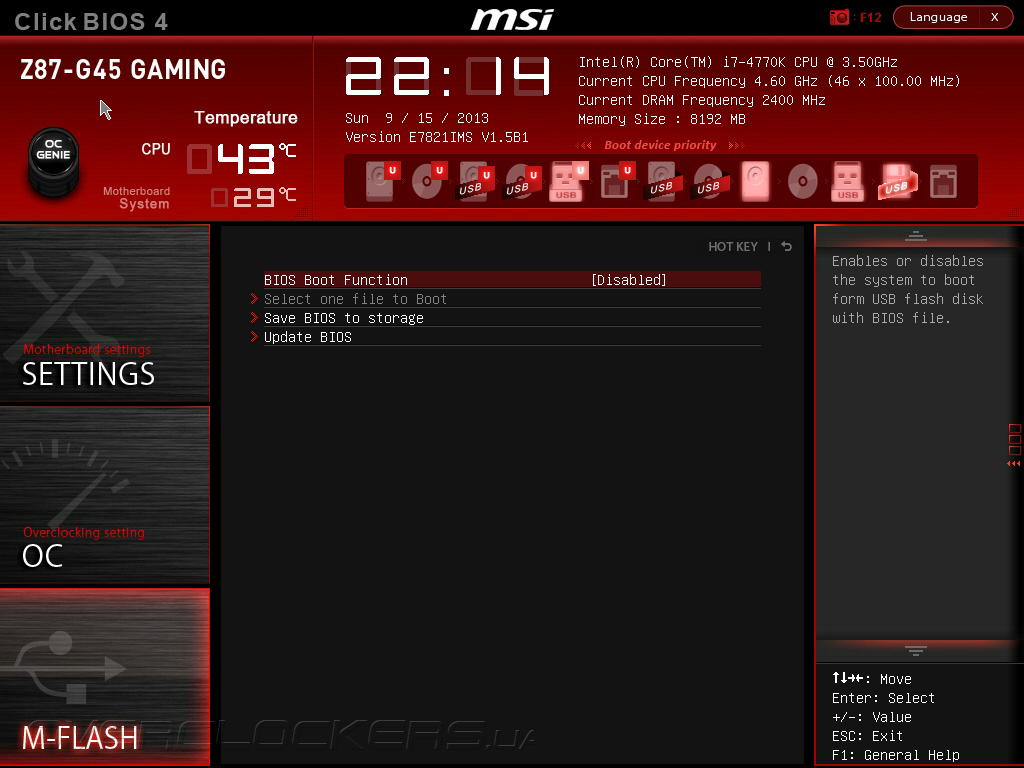

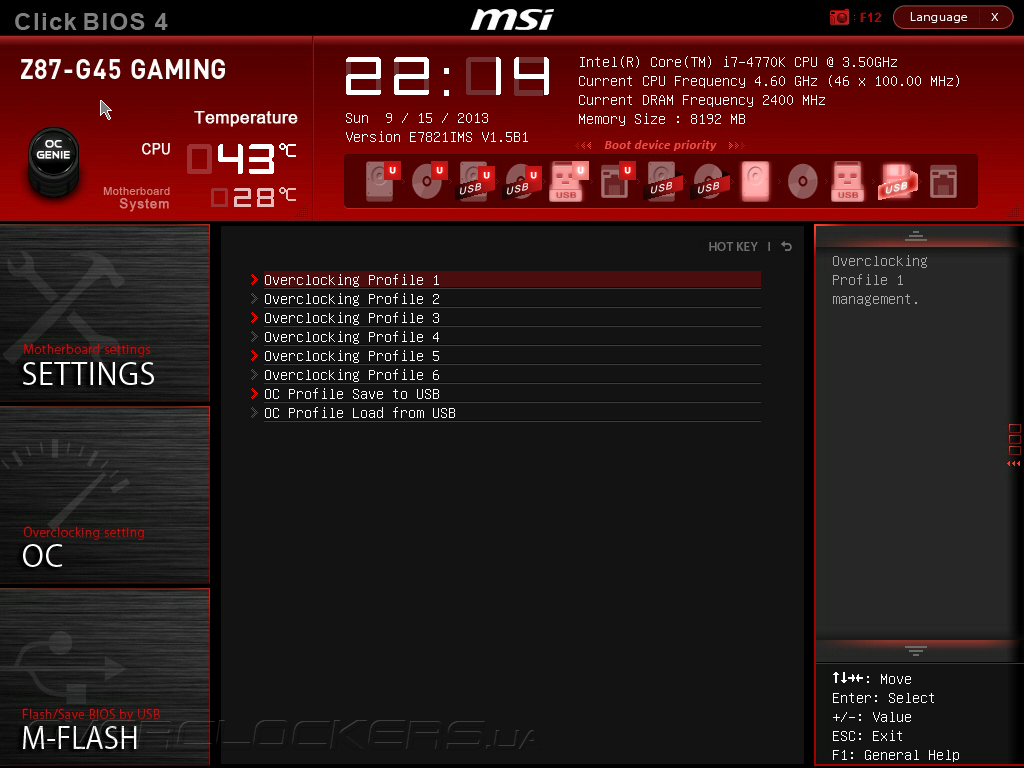

Прошивка Z87-G45 Gaming оснащена утилитой M-FLASH для обновления микрокода, и позволяет пользователям сохранить шесть профилей настроек UEFI с возможностью записи конфигурационных файлов на внешний накопитель.

UEFI Setup MSI Z87-G45 Gaming

UEFI Setup MSI Z87-G45 Gaming

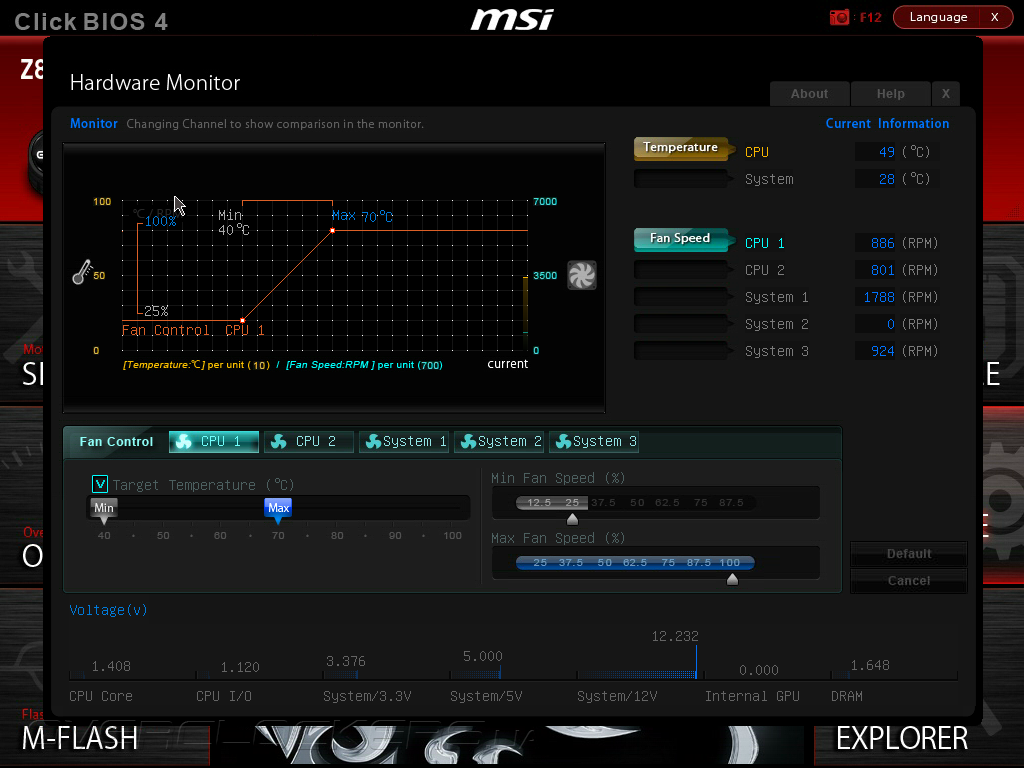

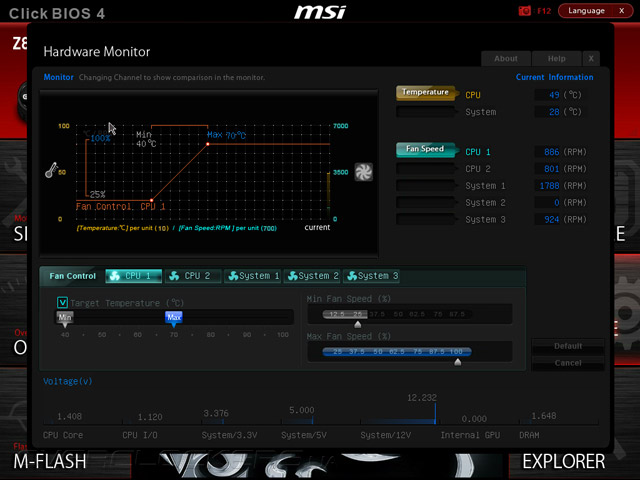

Функции аппаратного мониторинга и управление работой вентиляторов находятся в разделе HARDWARE MONITOR. Здесь выводятся показания двух температурных датчиков, семь напряжений и тахометрические данные пяти «карлсонов». Для крыльчаток охладителей имеющих поддержку ШИМ, предусмотрена гибкая настройка скорости вращения в зависимости от показаний температурных датчиков, а для тех, что оснащены трехконтактными разъемами — можно задать режим работы вручную.

UEFI Setup MSI Z87-G45 Gaming

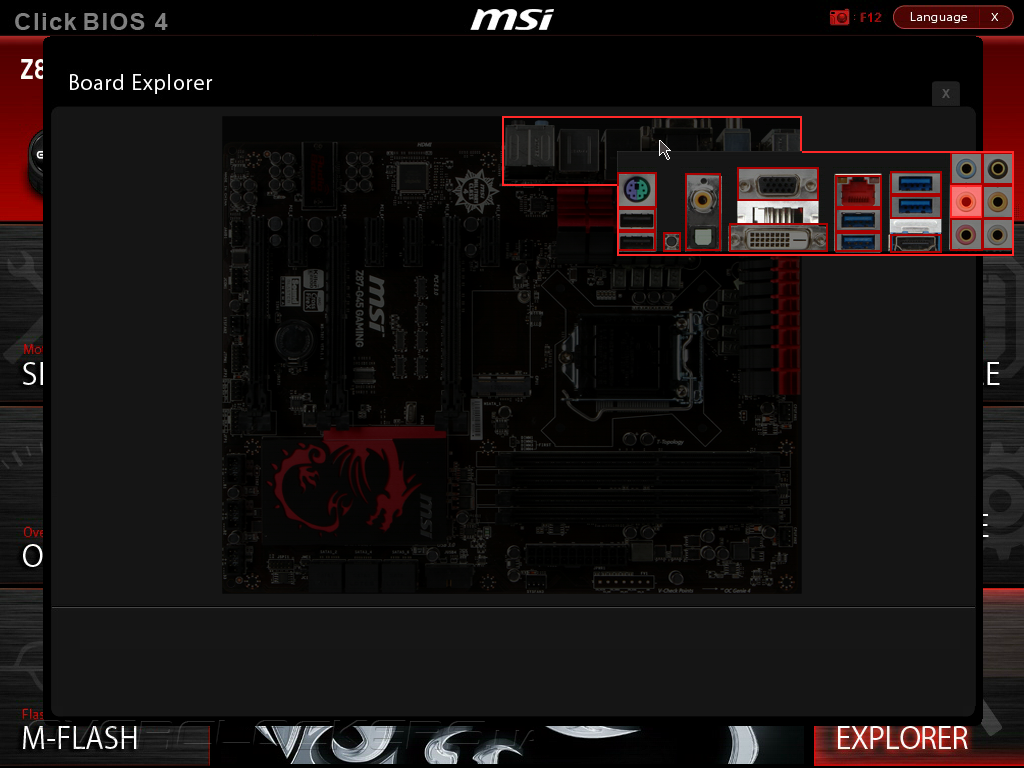

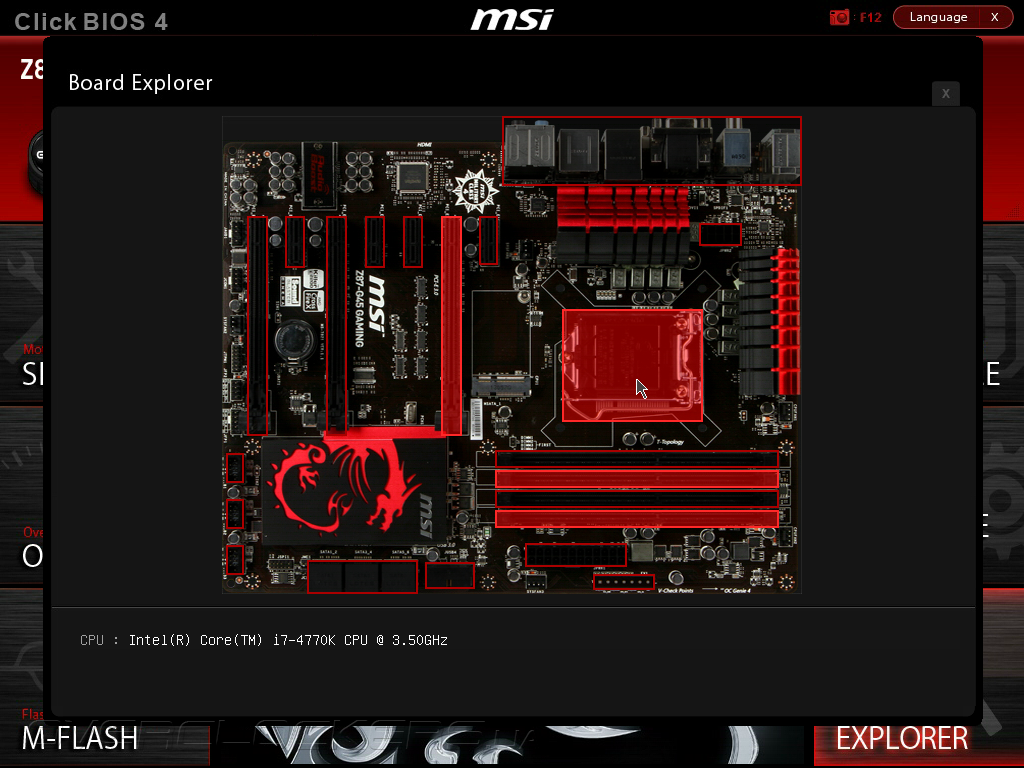

Помимо всего перечисленного выше, UEFI Setup новинки имеет микропрограмму Board Explorer, которая предоставляет информацию об установленных комплектующих и режимах их работы.

UEFI Setup MSI Z87-G45 Gaming

UEFI Setup MSI Z87-G45 Gaming


Комплектное ПО

DVD-диск, поставляемый материнской платой Z87-G45 Gaming, содержит весь необходимый набор драйверов и ряд программ, среди которых присутствует утилита Command Center, обеспечивающая управление разгоном и функции аппаратного мониторинга. Эта программа позволяет задавать базовую частоту и множители вычислительных ядер, а также регулировать скорость вращения крыльчаток процессорного кулера.

MSI Command Center

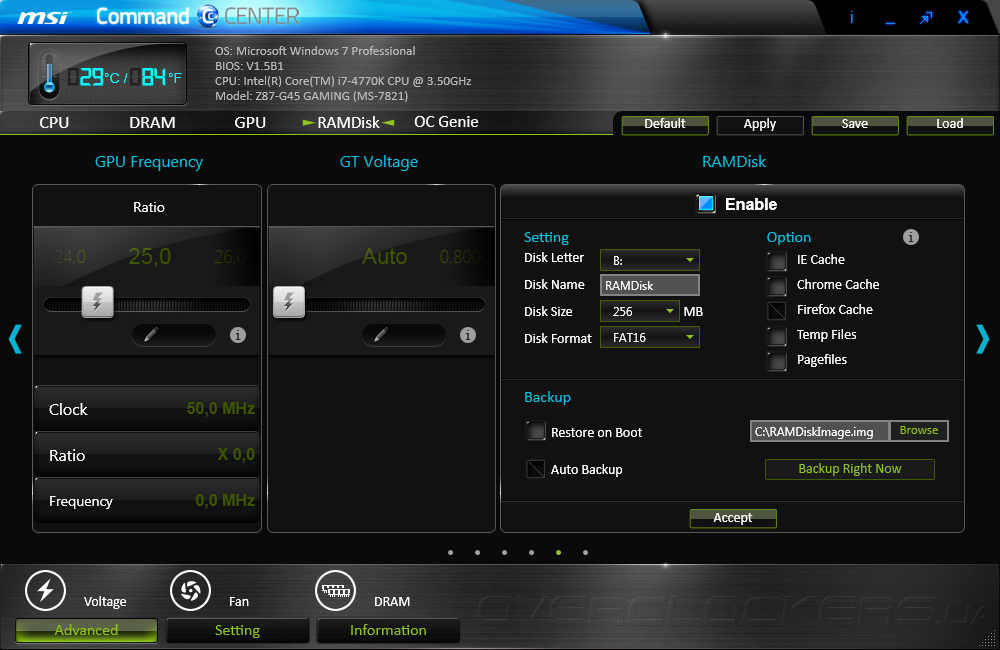

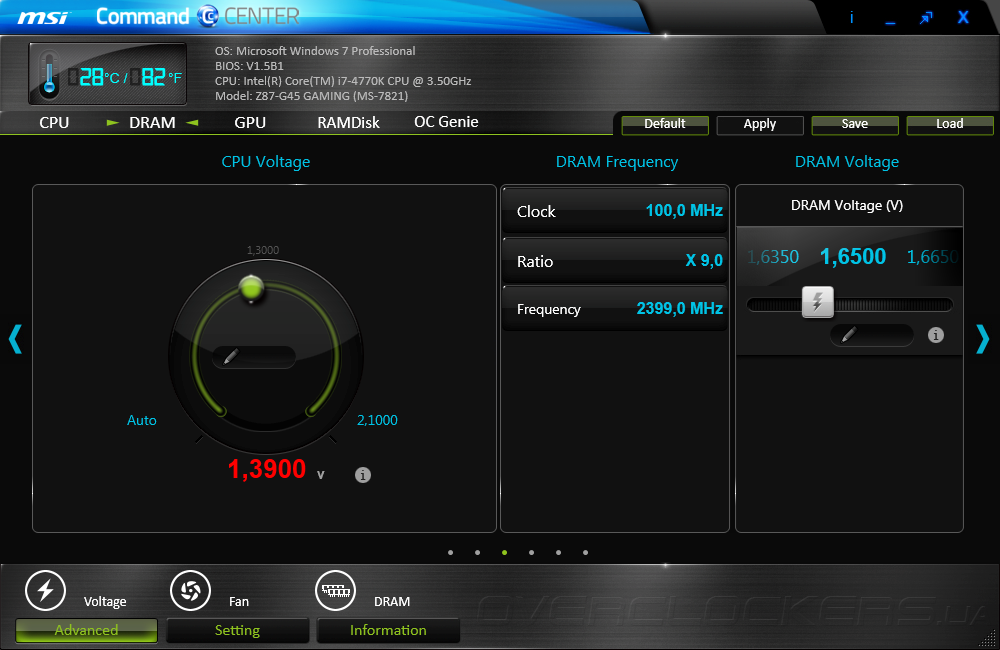

Среди возможностей утилиты значится управление напряжением на вычислительных ядрах и модулях ОЗУ. Здесь же задается режим быстродействия встроенного графического ускорителя и настраивается работа виртуального логического диска (RAM-диска), создаваемого в области ОЗУ.

MSI Command Center

MSI Command Center

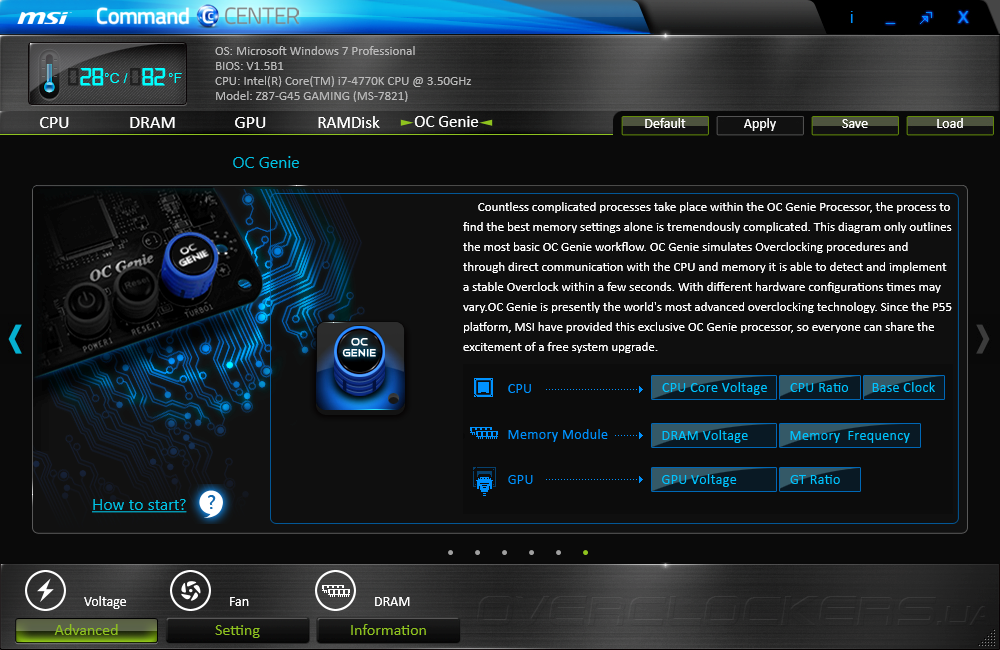

Программа Command Center позволяет активировать автоматический разгон OC Genie, эффективность работы которого мы обязательно проверим во время испытаний системной платы на прочность.

MSI Command Center

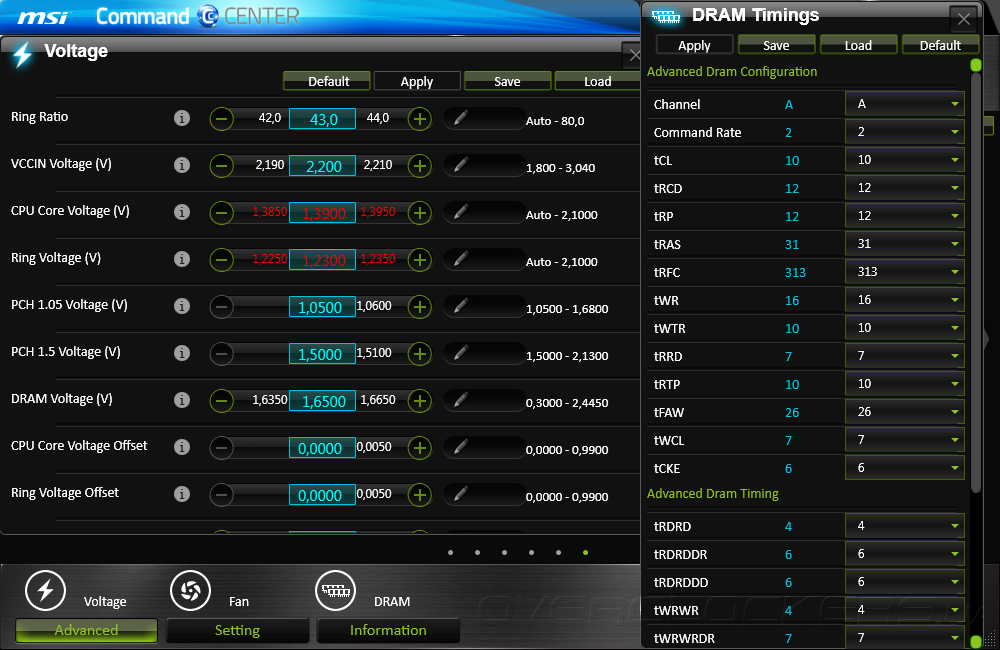

Вкладка Voltage дает возможность регулировать напряжения, а DRAM, как следует из названия, отвечает за настройки таймингов ОЗУ.

MSI Command Center

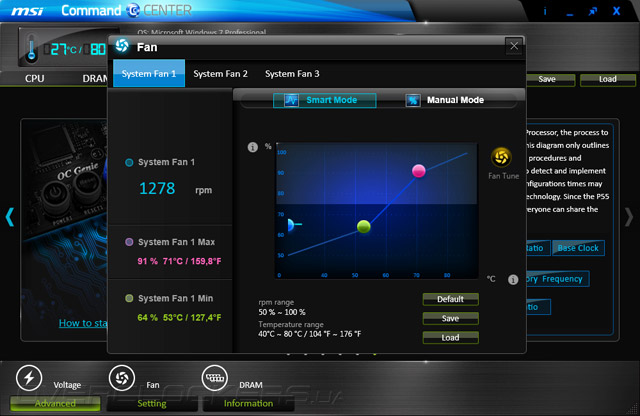

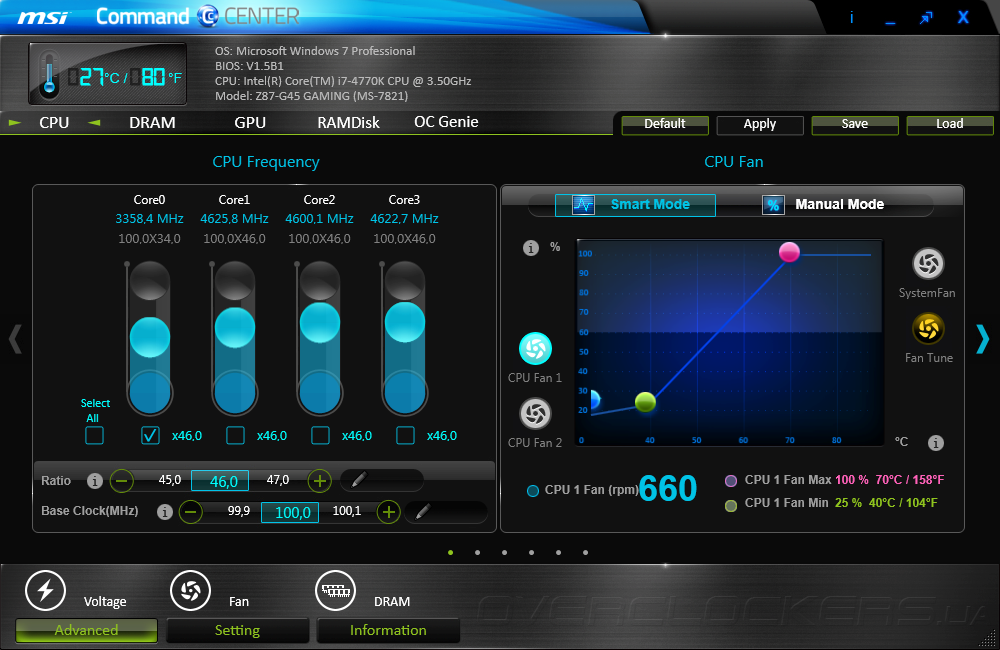

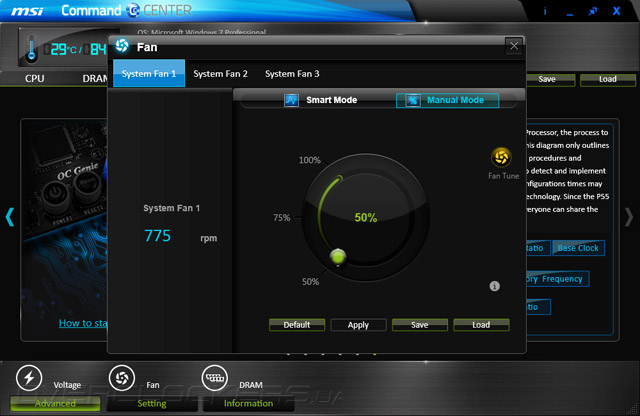

Наконец, вкладка Fan предназначена для управления скоростями вращения корпусных вентиляторов, как в ручном, так и в автоматическом режимах.

MSI Command CenterMSI Command Center

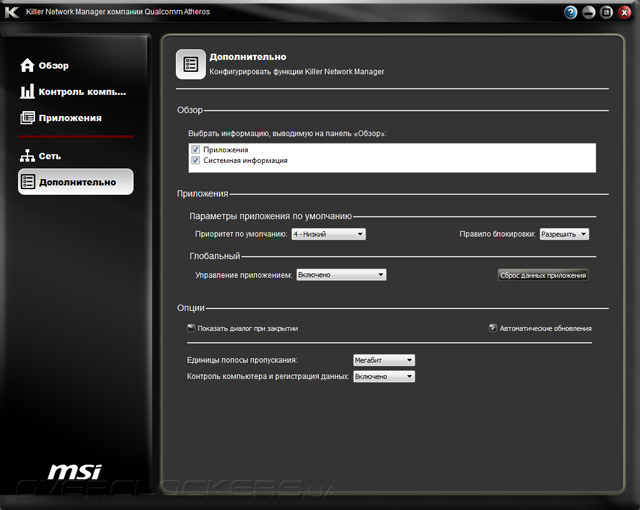

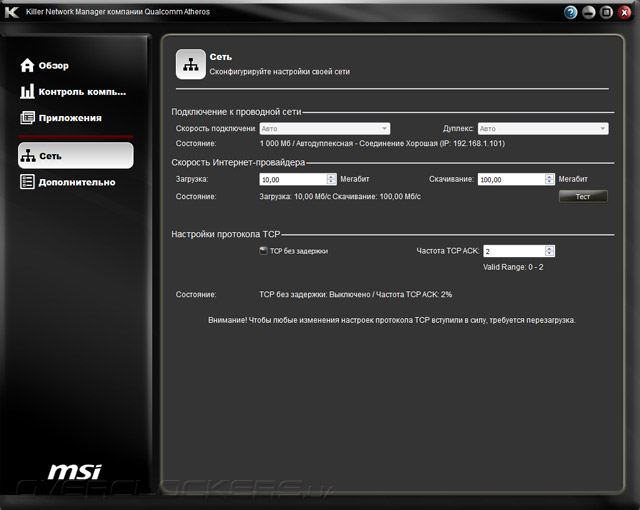

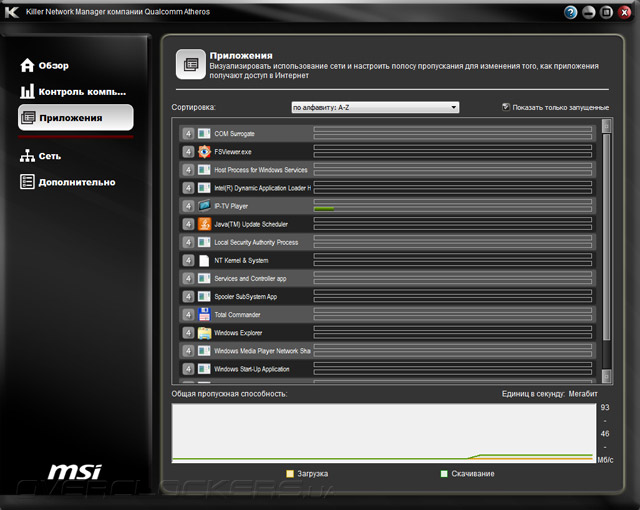

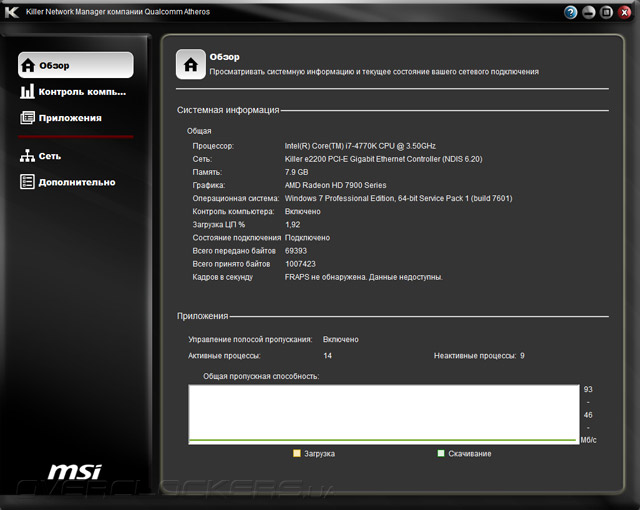

Кроме Command Center в наборе ПО, есть приложение Killer Network Manager, предназначенное для управления полосой пропускания и приоритета доступа различных приложений в сеть Интернет.

MSI Killer Network ManagerMSI Killer Network ManagerMSI Killer Network ManagerMSI Killer Network Manager

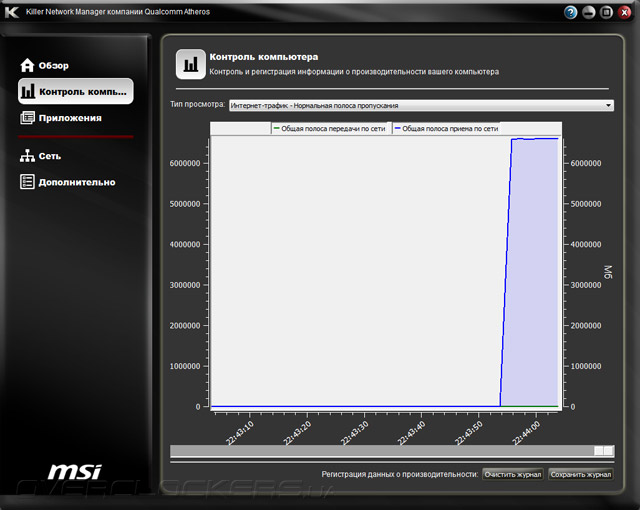

Интеллектуальный алгоритм самостоятельно распознает трафик игровых приложений и присваивает ему наивысший приоритет, уменьшая задержки и «лаги» в сетевых сражениях.

MSI Killer Network ManagerMSI Killer Network Manager

Разгонный потенциал

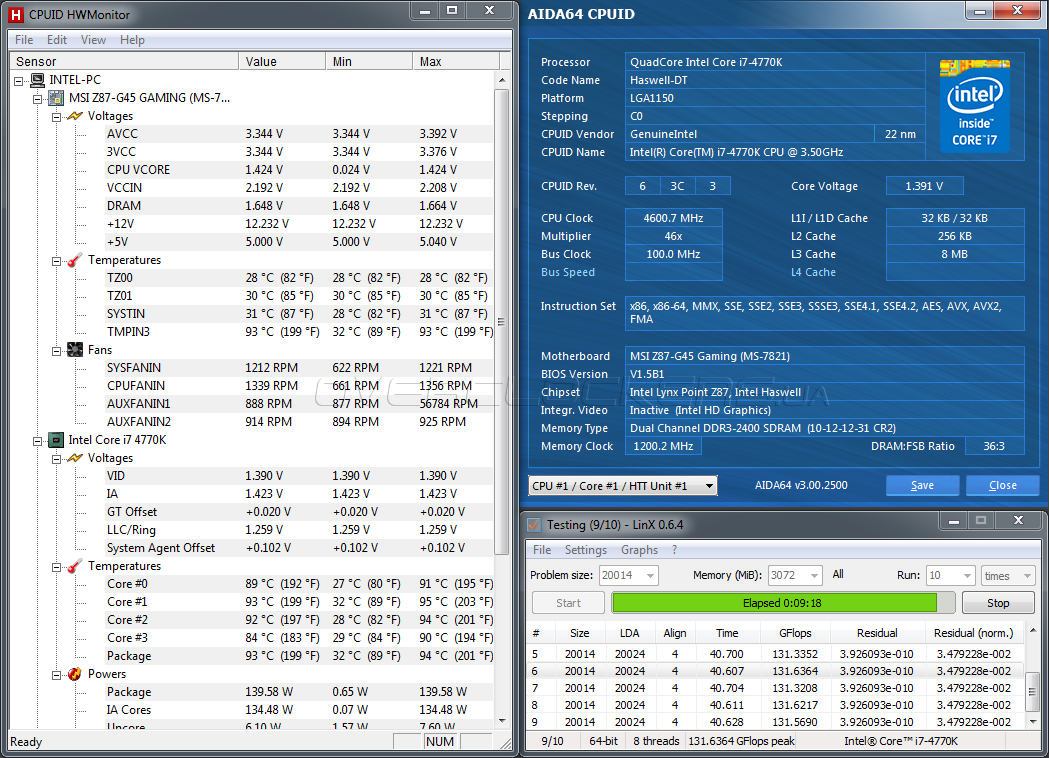

Прежде чем приступить к оценке запаса прочности MSI Z87-G45 Gaming заметим, что тестовый Intel Core i7-4770K подвергся модификации, в процессе которой штатный термоинтерфейс между полупроводниковым кристаллом и крышкой теплораспределителя был заменен на более эффективный «жидкий металл». В результате мы рассчитывали улучшить разгонный потенциал нашего Haswell, но это нам удалось лишь отчасти. При использовании мощного воздушного кулера Thermalright Silver Arrow процессор заработал на 4600 МГц при CPU Core Voltage, равном 1,39 В, но дальнейшее увеличение напряжения уже не улучшало разгонный потенциал, а лишь приводило к перегреву. Увы, наши мечты о достижении 5000 МГц «на воздухе» так и остались несбыточными.

Разгон MSI Z87-G45 Gaming

Для повышения стабильности мы решили поэкспериментировать напряжением VCCIN, оптимальным оказалось значение 2,1 В, а кэш-память L3 и кольцевая шина во время разгона функционировали на частоте 4300 МГц, для этого пришлось поднять CPU Ring Voltage до 1,25 В. Далее, мы проверили способности MSI Z87-G45 Gaming по увеличению BCLK. При установке параметра CPU Base Clock Strap в значение «по умолчанию» системная плата позволила нарастить базовую частоту до 113 МГц.

Разгон MSI Z87-G45 Gaming

Максимальным значением базовой частоты стали 175 МГц, но этот режим доступен только владельцам Haswell с разблокированным коэффициентом умножения.

Разгон MSI Z87-G45 Gaming

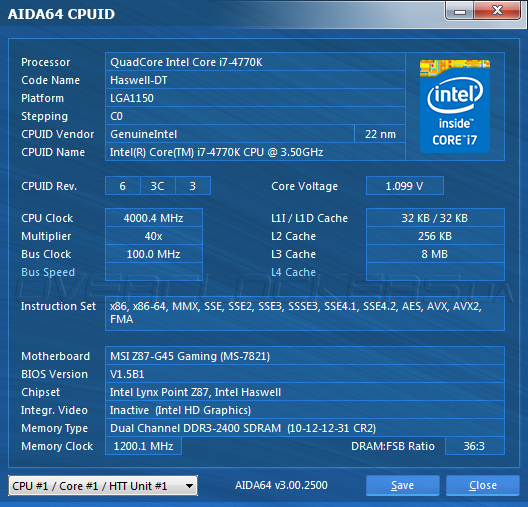

В части разгона оперативной памяти новинка не подвела. Тестовый комплект G.Skill TridentX F3-2400C10D-8GTX заработал на частоте 2580 МГц с таймингами 11-12-12-35-2Т при напряжении 1,675 В, для чего напряжение на CPU SA Voltage было повышено на 0,1 В.

Разгон MSI Z87-G45 Gaming

Под конец мы проверили автоматический разгон OC Genie, и, следует заметить, его результаты нас немного разочаровали. Процессор разогнался всего до 4000 МГц, технологии энергосбережения отключились, а значит, при отсутствии нагрузки частота и напряжение не понижались. Порадовал режим работы подсистемы ОЗУ, для которой прошивка активировала профиль Х.М.Р.

Разгон MSI Z87-G45 Gaming


Комплект поставки

Исследование разгонного потенциала и оценка быстродействия MSI Z87-G45 Gaming выполнялись в составе такого тестового стенда:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T, технология Intel Turbo Boost и процессорные функции энергосбережения функционировали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, никаких других настроек, направленных на повышение быстродействия, не проводилось. В тестах производительности новинка сравнивалась с материнскими платами ASUS Maximus VI Hero (UEFI 0711 от 11.07.2013) и ASRock Z87E-ITX (UEFI Setup 1.90 от 10.07.2013).

Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывался средний результат. Перечень ПО следующий:
  • AIDA64 3.00.2500 (Cache & Memory benchmark);
  • Futuremark PCMark 8;
  • Futuremark 3DMark (Fire Strike);
  • Batman: Arkham City;
  • Hitman: Absolution;
  • F1 2012.

Результаты тестирования

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

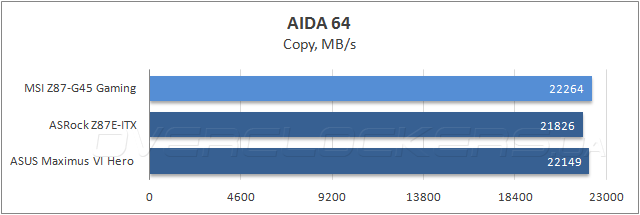

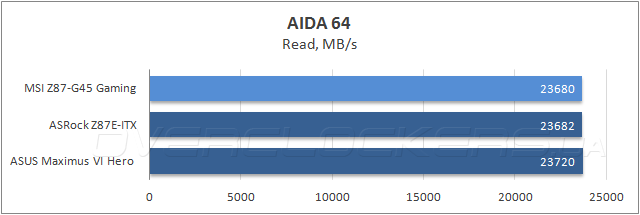

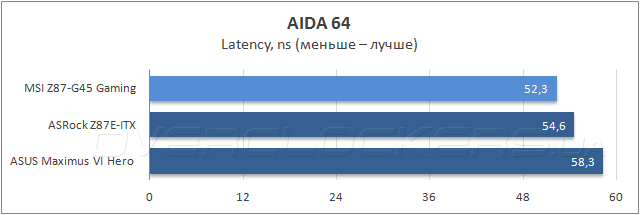

В низкоуровневом тесте пропускной способности ОЗУ материнская плата MSI продемонстрировала отличные результаты, опередив в ряде тестов предыдущего лидера — ASUS Maximus VI Hero.

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

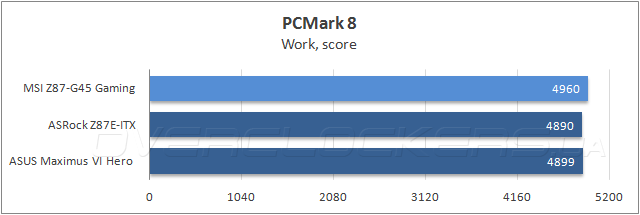

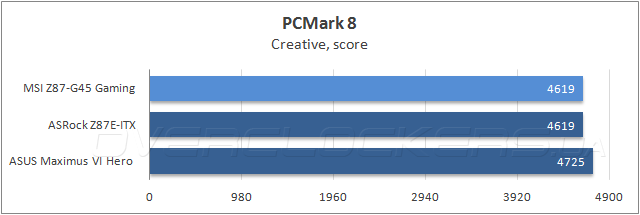

В комплексном бенчмарке PCMark 8 новинка заняла первое место при выполнении офисных задач, но уступила лидерство в сценарии по созданию мультимедийного контента, и в подтесте, который моделирует повседневное домашнее использование.

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

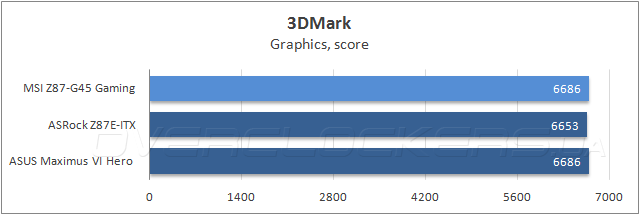

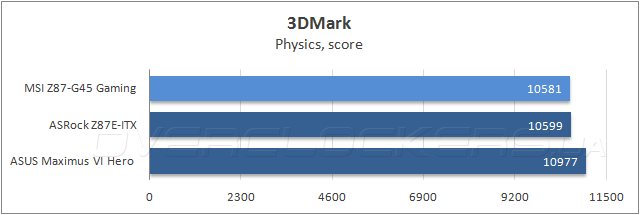

Для предварительной оценки быстродействия в современных видеоиграх мы использовали сцену Fire Strike из новейшего тестового пакета Futuremark 3DMark. В общем зачете и при оценке графической подсистемы Z87-G45 Gaming заняла первое место, но в подтесте физических расчетов героиня сегодняшнего обзора показала наименьший результат.

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

Тестирование MSI Z87-G45 Gaming

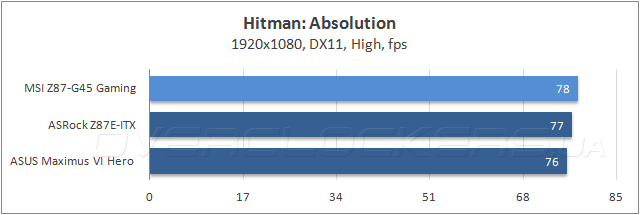

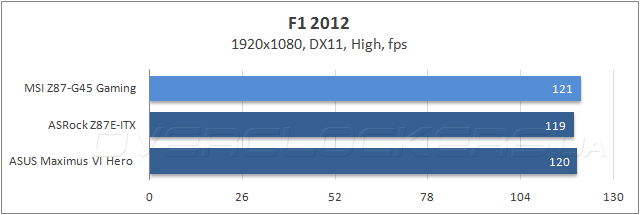

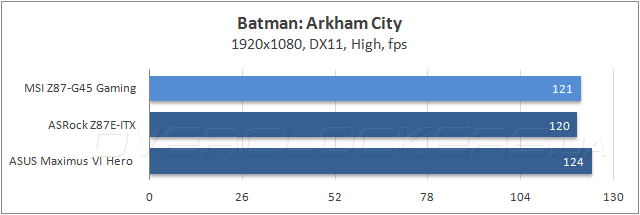

В реальных игровых приложениях материнская плата MSI обеспечила наибольшую частоту смены кадров в гоночном симуляторе F1 2012 и шутере Hitman: Absolution, но проиграла несколько fps ASUS Maximus VI Hero в игре Batman: Arkham City.


Энергопотребление

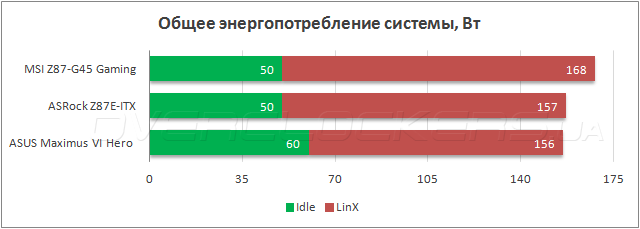

Для измерения энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000. С его помощью мы оценили пиковые значения потребляемой мощности при прохождении стресс-теста LinX, а также среднее энергопотребление тестовых стендов при отсутствии вычислительной нагрузки.

Энергопотребление MSI Z87-G45 Gaming

В нагрузке MSI Z87-G45 Gaming оказалась самой прожорливой среди соперниц, тогда как во время бездействия новинка показала образцовую энергоэффективность.


Выводы

Честно говоря, мы совсем не ожидали, что MSI Z87-G45 Gaming окажется настолько интересным и хорошо сбалансированным продуктом. Продуманная конструкция и высокое качество изготовления обеспечили новинке хороший запас прочности и достаточные возможности расширения. Да, плата не поддерживает работу в беспроводных сетях, и не позволяет подключать устройства с интерфейсом Thunderbolt. Зато, максимальное использование возможностей чипсета без применения большого количества дополнительных контроллеров позволило установить на героиню сегодняшнего обзора весьма демократичный ценник в 180 долларов США. Если сравнивать Z87-G45 Gaming со старшей моделью Z87-GD65 Gaming, то последнюю отличает лишь ряд конструктивных особенностей, востребованных при работе в составе открытого стенда, тогда как возможности расширения обеих плат практически одинаковы. Поэтому, возможность сэкономить почти 30 долларов США при покупке младшей модели выглядит вполне оправданно.

MSI Z87-G45 Gaming Выбор редакции: лучший продукт



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASRock — материнская плата ASRock Z87E-ITX;
  • ASUS — материнская плата ASUS Maximus VI Hero и видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB, процессор Core i7-4770K;
  • ITbox.ua — системная плата MSI Z87-G45 Gaming;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.
