Обзор и тестирование материнской платы MSI Z77IA-E53

В последнее время идея создания компактного игрового персонального компьютера набирает популярность. Данное направление развития системных блоков имеет два аспекта: эстетический, поскольку на рынке присутствует масса симпатичных корпусов, как, например, Lian-Li PC-Q25 или Lian-Li PC-Q11, и сугубо практический, поскольку не у всех пользователей есть возможность разместить полноразмерный системный блок на рабочем месте. При этом недостатка производительных комплектующих, предназначенных для установки в миниатюрные корпуса, не ощущается. На рынке можно найти и мощные низкопрофильные кулера, и уменьшенные версии старших моделей видеокарт, даже такие как ASUS GeForce GTX 670 DirectCU Mini, и, конечно, материнские платы, выполненные в формате Mini-ITX. Такие продукты неоднократно становились гостями нашей тестовой лаборатории, а некоторые из них даже получали заслуженные награды. Сегодня вашему вниманию предлагается обзор миниатюрной системной платы MSI Z77IA-E53, предназначенной для работы с процессорами Intel LGA1155.

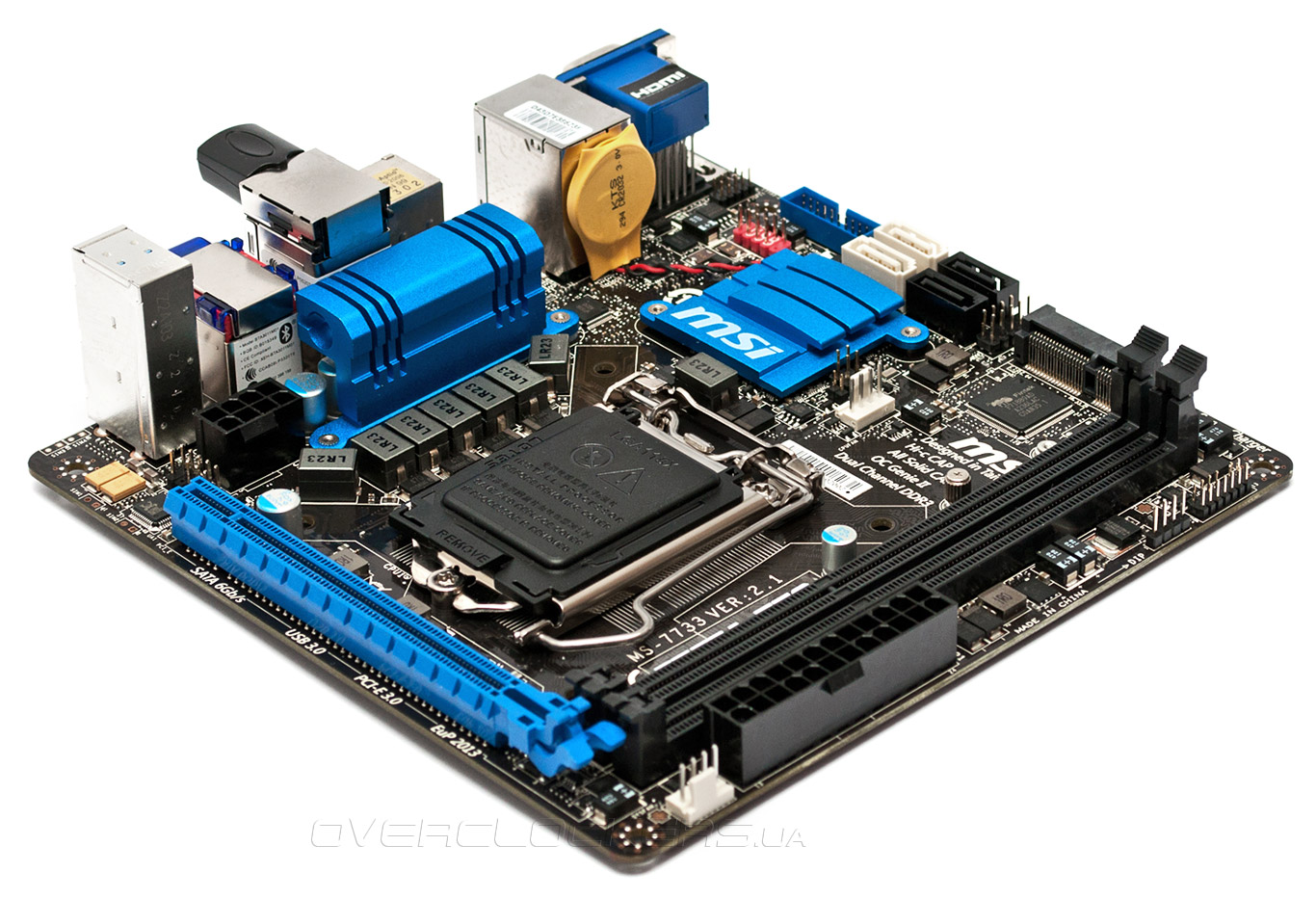

MSI Z77IA-E53

Для своих компактных размеров новинка обладает неплохими возможностями расширения, а используемый чипсет Intel Z77 Express открывает широкие возможности оверклокинга. Способна ли героиня сегодняшнего обзора заинтересовать любителей разгона — вы узнаете несколько позже, а пока, предлагаем ознакомиться со спецификациями MSI Z77IA-E53.

Модель MSI Z77IA-E53
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 2 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800* (*— OC), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1x Mini PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы D-Sub, HDMI
Количество подключаемых вентиляторов 2 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
6 x 2.0 (4 разъемов на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
2 канала SATA 3 Гбит/с (Intel Z77)
1 канал mSATA SATA 3 Гбит/с (Intel Z77)
eSATA 1x eSATA 3 Гбит/с (Intel Z77)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
Atheros AR9271 (IEEE 802.11 b/g/n)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Bluetooth, OC Genie II, кнопка Clear_CMOS на задней панели


Комплект поставки

На полках магазинов коробка с MSI Z77IA-E53 выделяется благодаря миниатюрным размерам и красочному оформлению. На лицевой стороне упаковки нанесены название модели и логотипы ключевых особенностей материнской платы, которые новинка унаследовала от полноразмерных моделей. Героиня сегодняшнего обзора поддерживает технологию автоматического разгона OC Genie II, которая позволяет повысить быстродействие, а также оснащена адаптерами для работы в беспроводных сетях Bluetooth и Wi-Fi.

MSI Z77IA-E53

С обратной стороны коробки можно ознакомиться с краткой спецификацией модели и конфигурацией задней панели, а также узнать об особенностях меню настройки UEFI Setup.

MSI Z77IA-E53

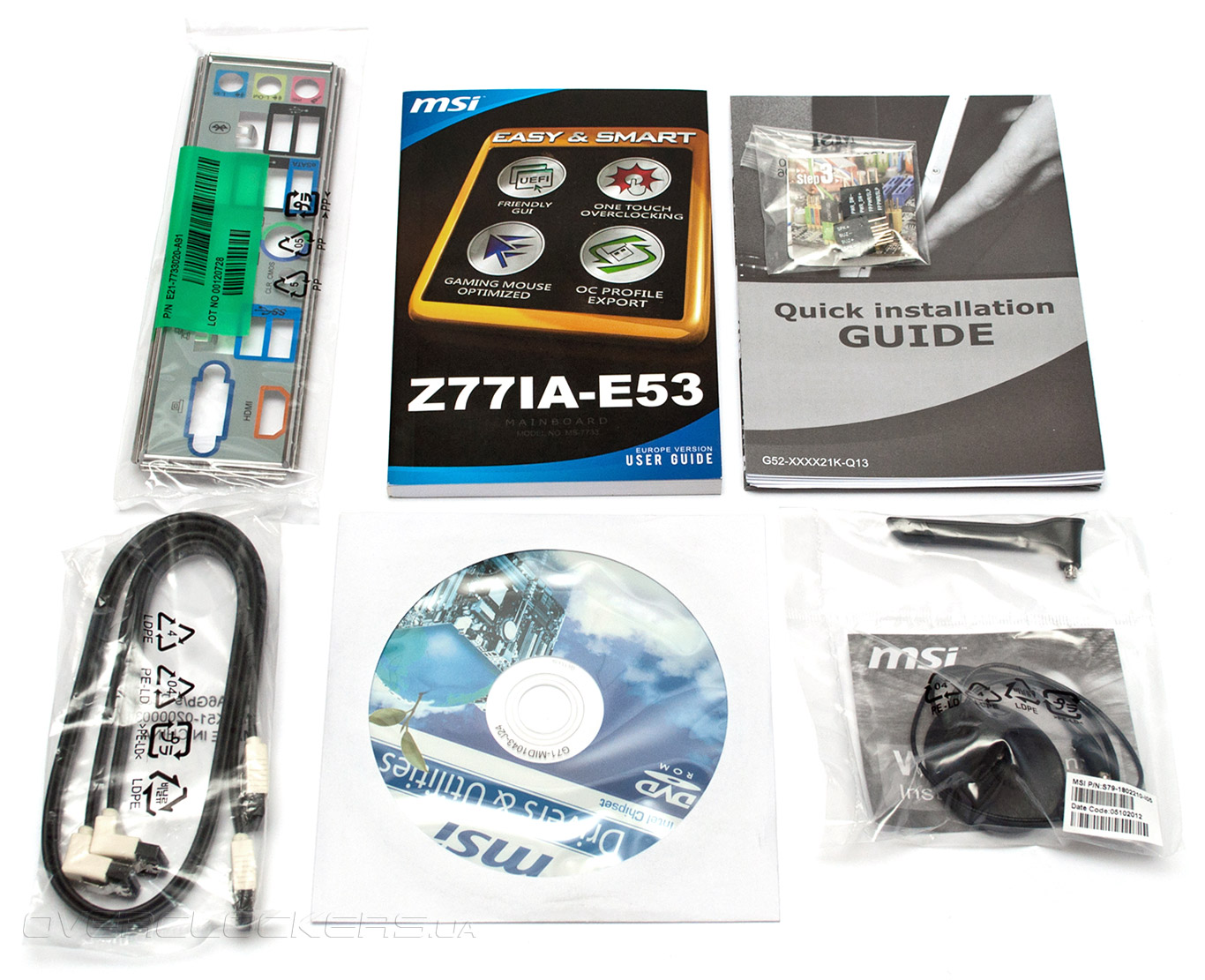

Комплект поставки системной платы MSI Z77IA-E53 состоит из:
  • заглушки на заднюю панель I/O Shield;
  • двух кабелей SATA 6 Гбит/с;
  • набора коннекторов M-Connectors;
  • антенны Wi-Fi;
  • DVD-диска с драйверами и программным обеспечением;
  • руководства пользователя;
  • инструкции по быстрой сборке системного блока.
MSI Z77IA-E53

Набор аксессуаров небогатый, но от компактной модели сложно ожидать большего разнообразия.


Дизайн

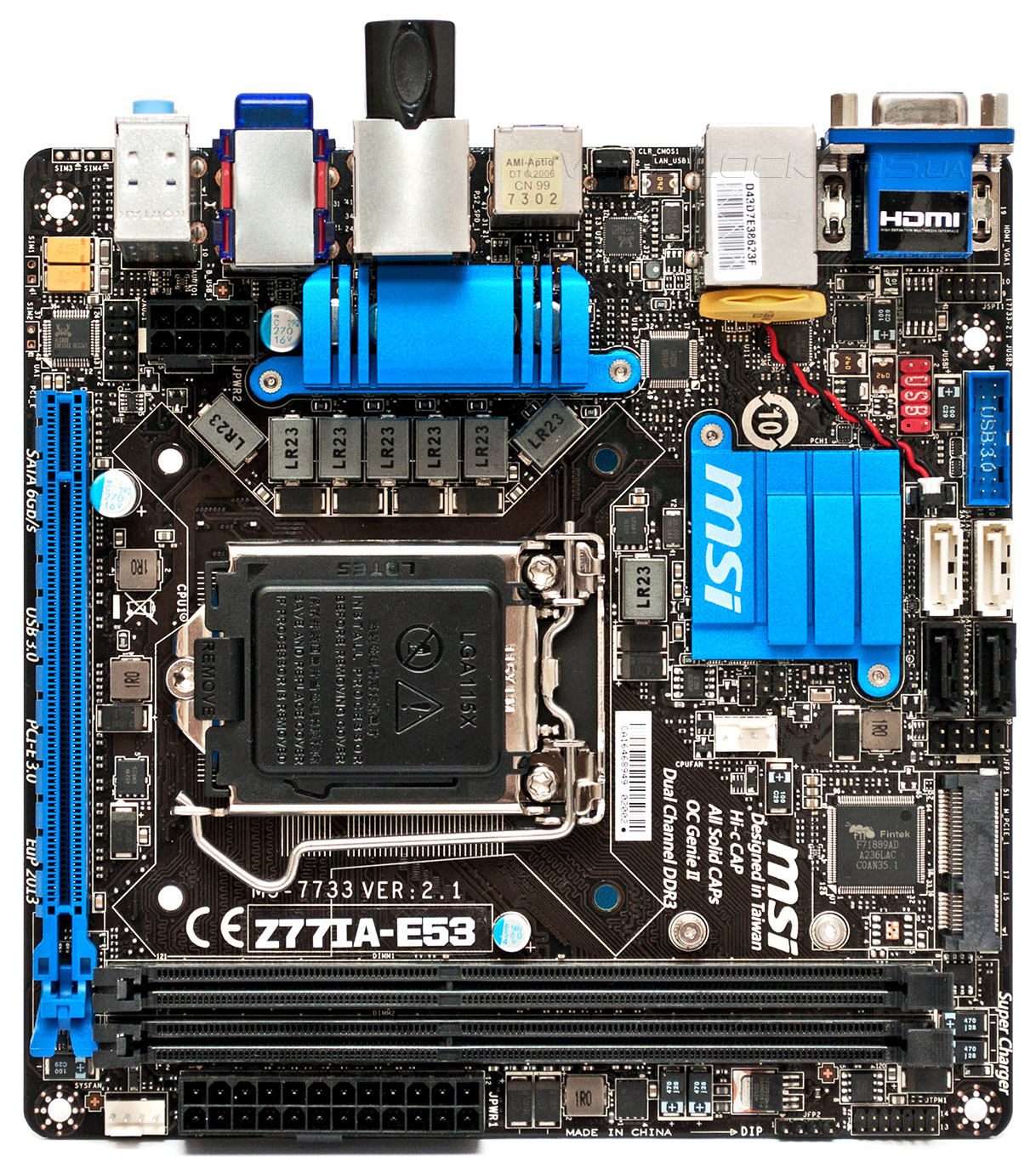

Компоновка MSI Z77IA-E53 типична для большинства системных плат формата Mini-ITX. Процессорный разъем вплотную придвинут к слоту PCI-Express 3.0 x16, что может создать проблемы с установкой габаритных систем охлаждения.

MSI Z77IA-E53

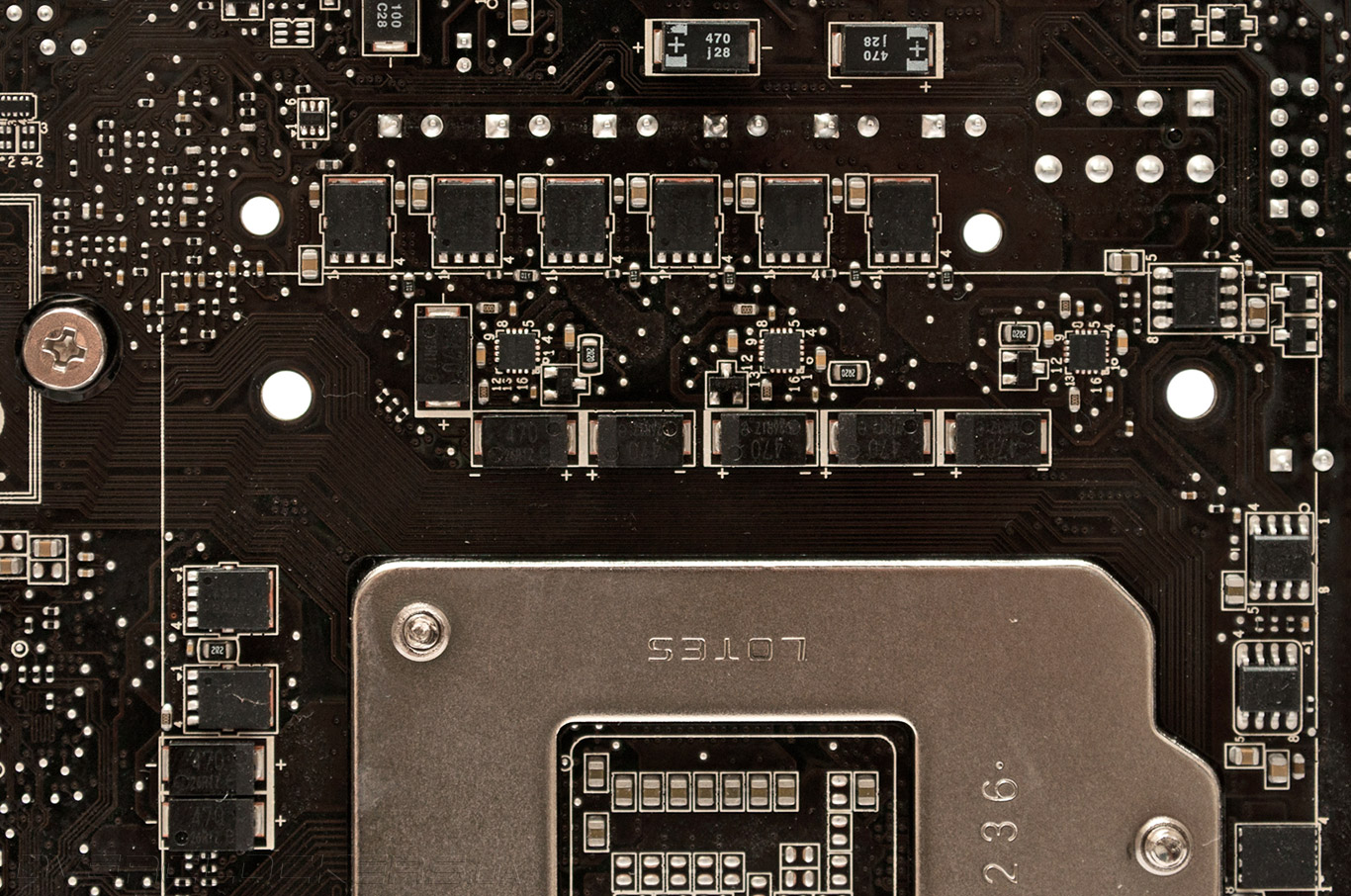

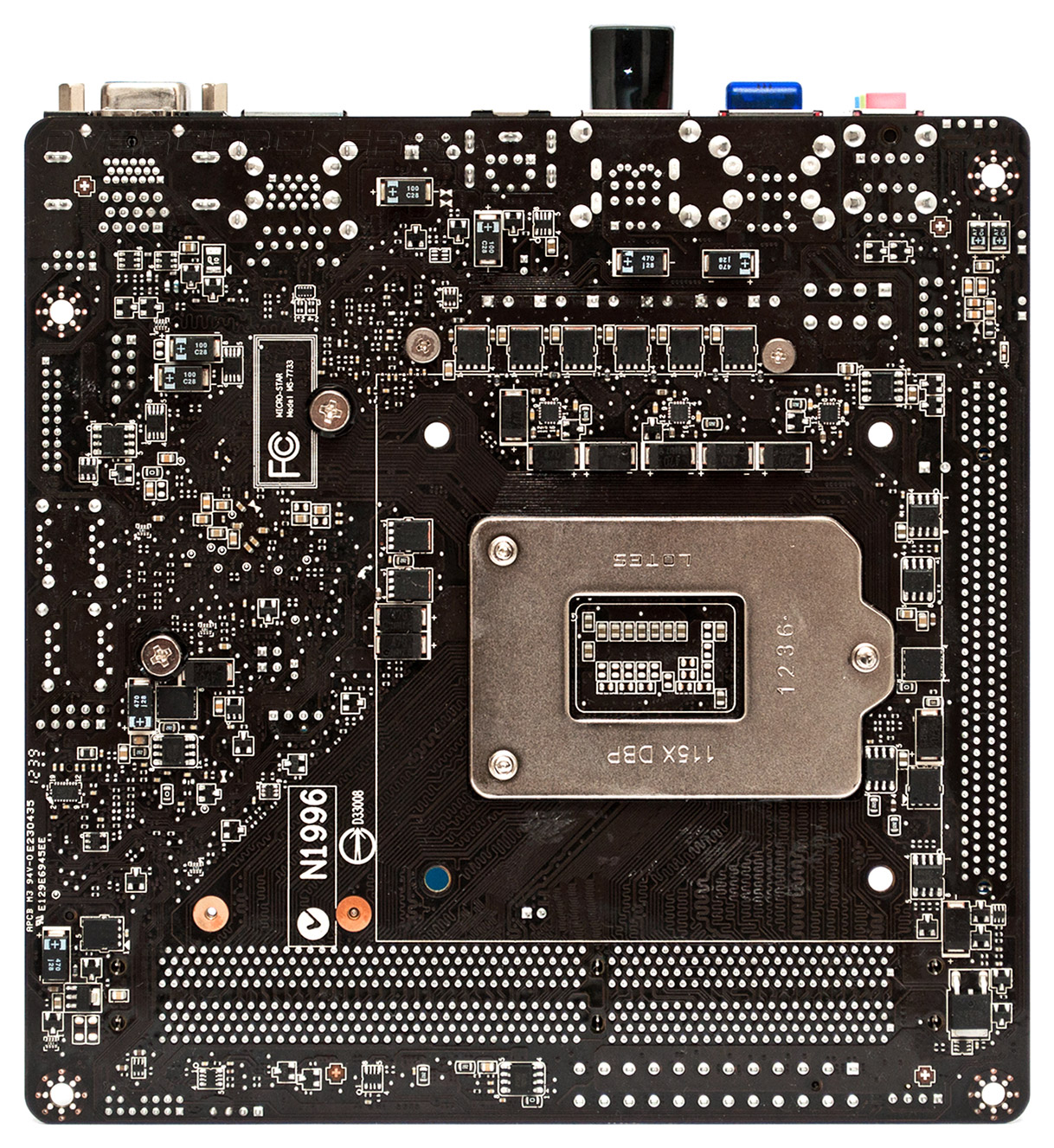

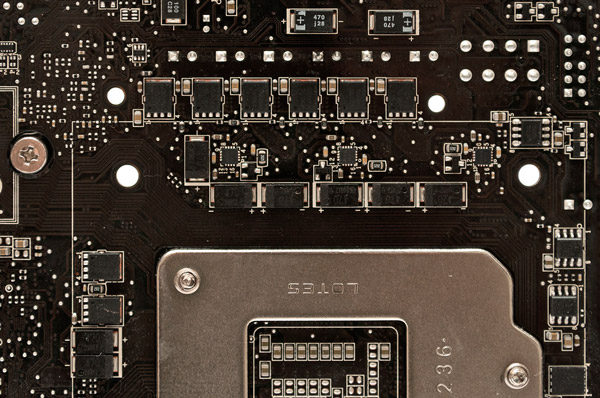

Из-за миниатюрных размеров печатной платы часть радиоэлектронных компонентов расположена с обратной стороны PCB.

MSI Z77IA-E53

Для установки оперативной памяти служат два слота DIMM DDR3, в которые можно установить модули суммарным объемом 16 ГБ. Благодаря использованию системной логики Intel Z77 Express новинка поддерживает разгон процессоров со свободным коэффициентом умножения. Веру в успех овреклокерских экспериментов укрепляет достаточно мощная силовая подсистема, напряжение к центральному процессору подводится посредством восьмиконтактного разъема EPS12V. Сам VRM построен по шестиканальной схеме, а за его управление отвечает цифровой ШИМ-контроллер uP1618A, который поддерживает защиту от превышения силы тока и компенсацию падения напряжения в нагрузке.

MSI Z77IA-E53

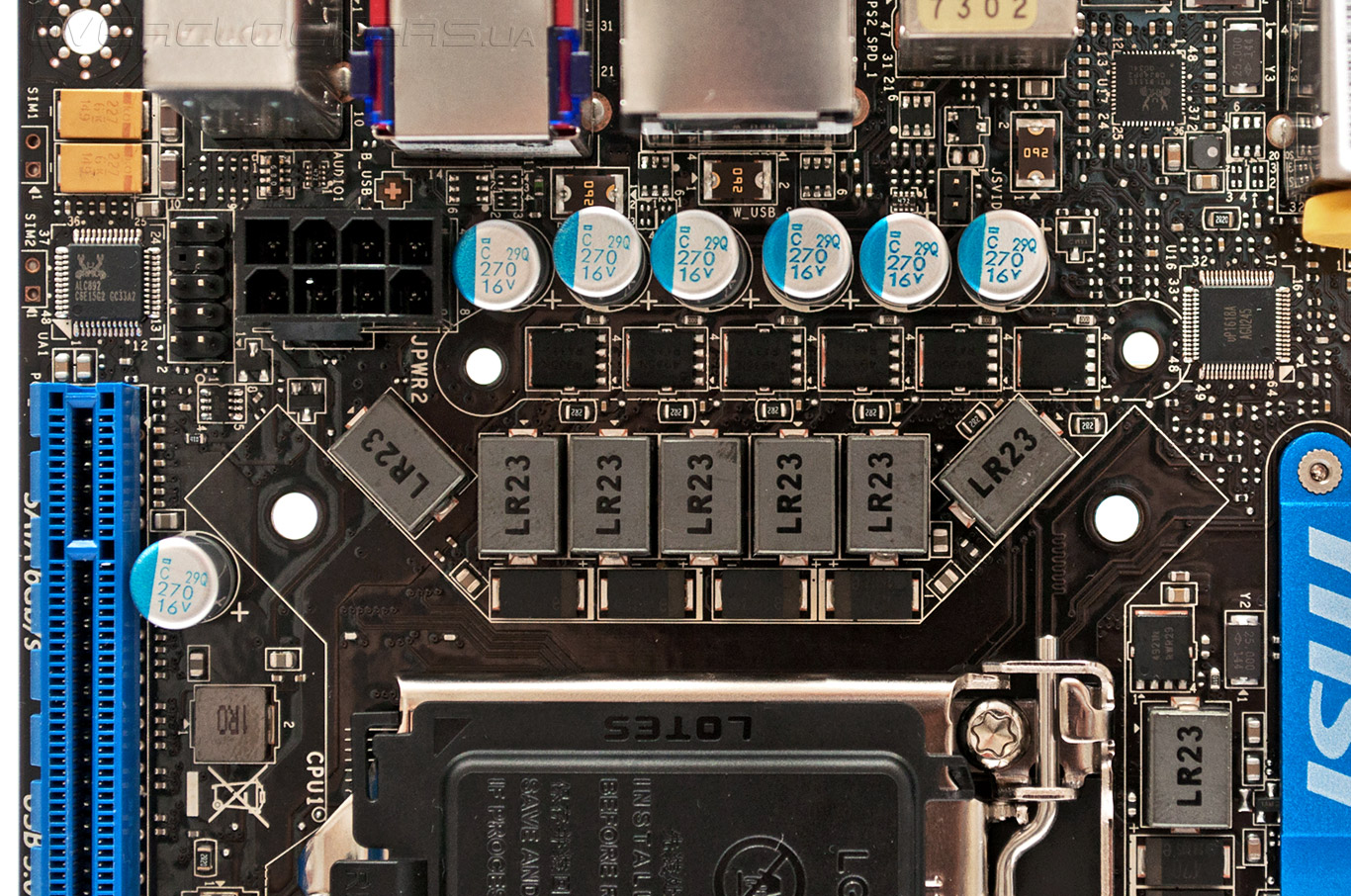

В качестве силовых элементов применены традиционные MOSFET, и, хотя MSI Z77IA-E53 не имеет сертификата Military Class III, во всех её цепях использованы качественные конденсаторы с полимерным электролитом и монолитные катушки индуктивности с ферритовыми сердечниками. Значительная часть электронных компонентов преобразователя напряжения вынесена на обратную сторону печатной платы, что может создать дополнительные трудности при установке систем охлаждения, оснащенных усилительными пластинами нестандартной конфигурации.

MSI Z77IA-E53

Например, во время подготовки тестового стенда вы не смогли установить популярный кулер Zalman CNPS10 Flex, так что потенциальным покупателям Z77IA-E53 придется потратить некоторое время на поиск совместимого процессорного охладителя.

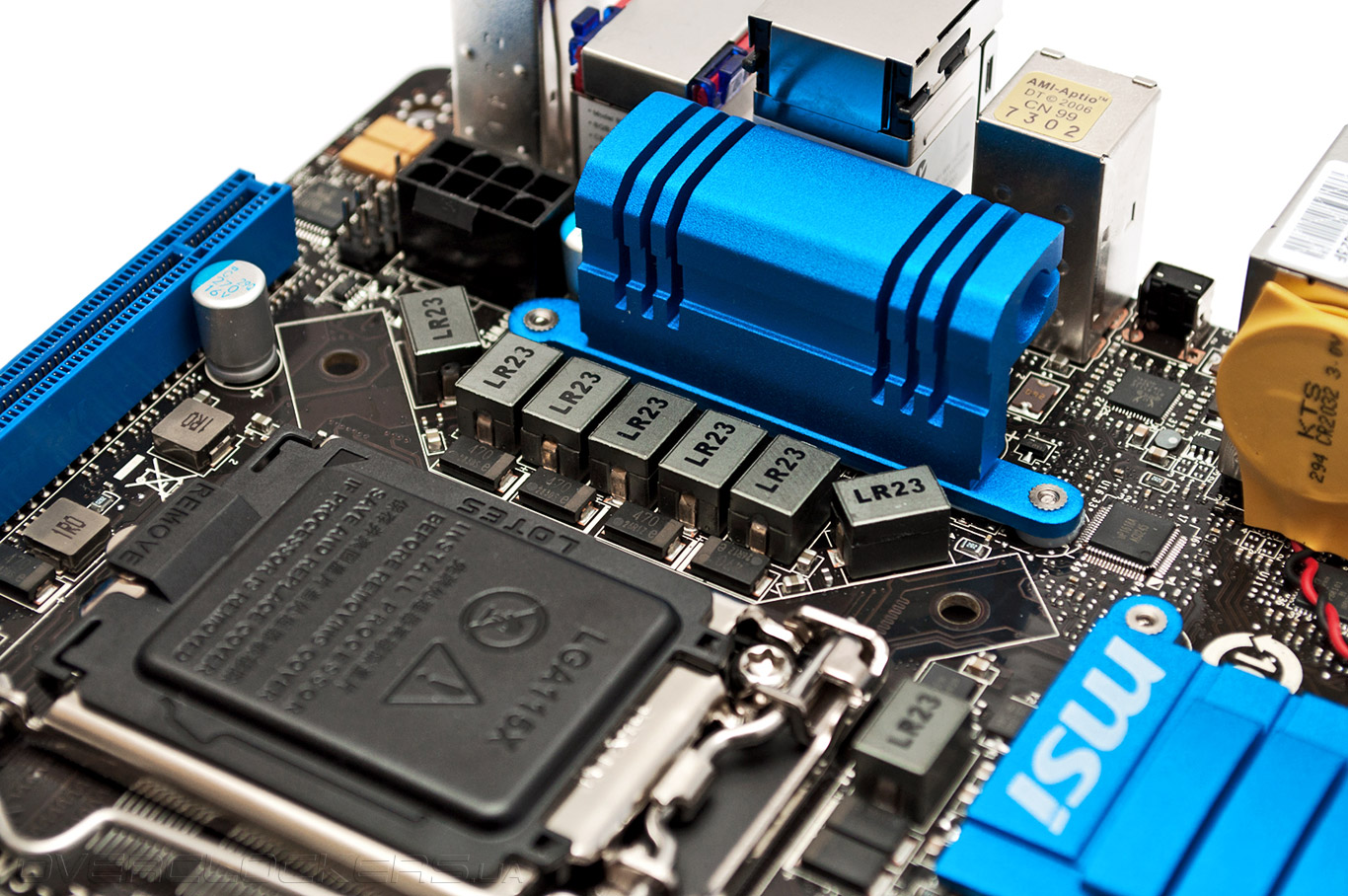

Избыточное тепло от половины силовых элементов VRM отводится посредством миниатюрного радиатора, который в работе требует интенсивного обдува, особенно во время экспериментов по разгону. Но не стоит забывать, что вторая половина транзисторов, расположенных с обратной стороны PCB, лишена какого-либо охлаждения. Для подключения вентиляторов служат два четырехконтактных разъема — оба с управлением скоростью вращения посредством ШИМ.

MSI Z77IA-E53

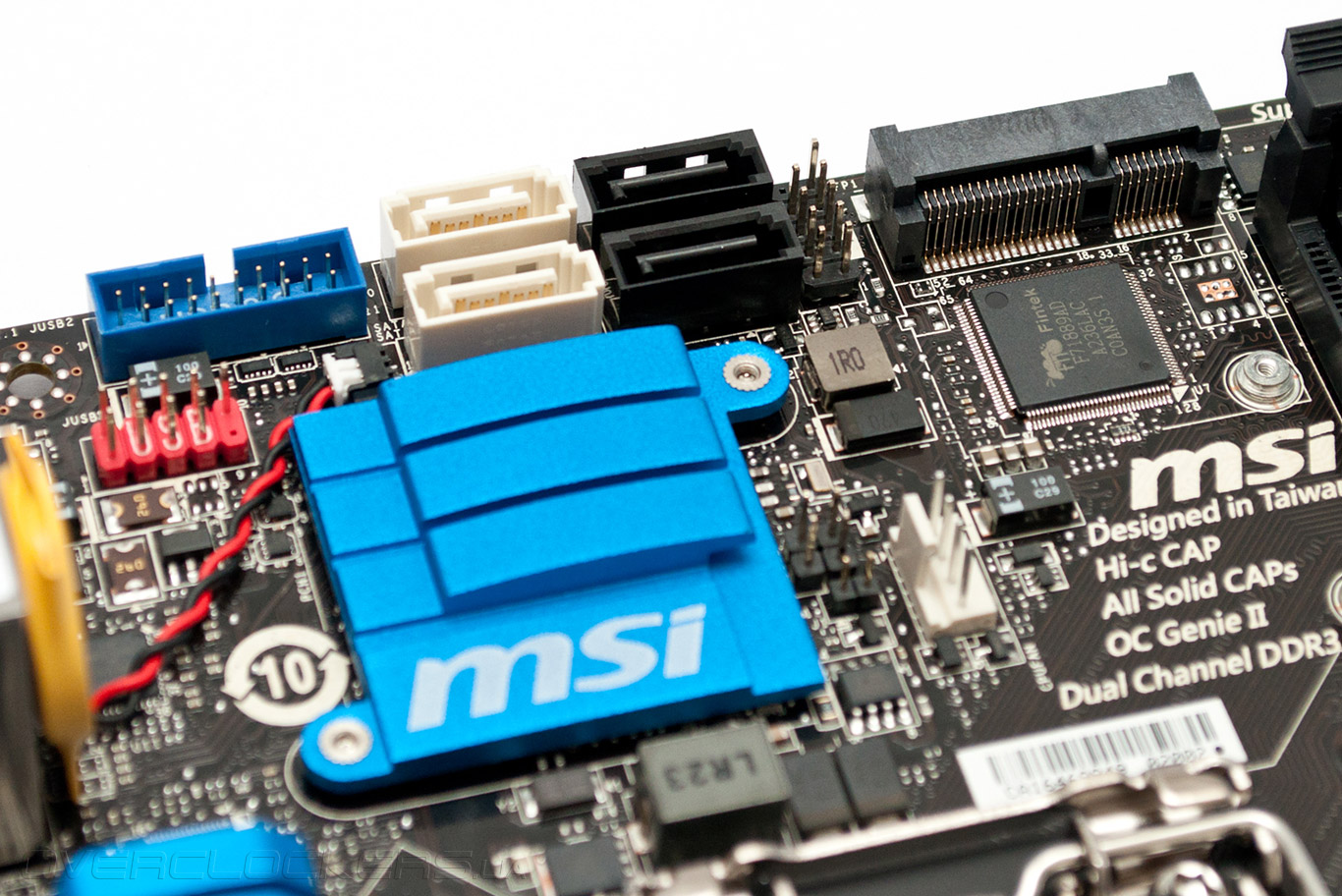

Микросхему системной логики от перегрева защищает крошечный плоский радиатор, рядом с которым располагаются контакты для подключения индикаторов и кнопок передней панели, два чипсетных порта SATA 6 Гбит/с и пара SATA 3 Гбит/с, а также внутренние разъемы USB 2.0 и USB 3.0. Тут же находится единственный слот расширения Mini PCI Express 2.0 x1, совмещенный с портом mSATA 3 Гбит/с. В него можно установить твердотельный накопитель, необходимый для работы технологии Intel Smart Response.

MSI Z77IA-E53

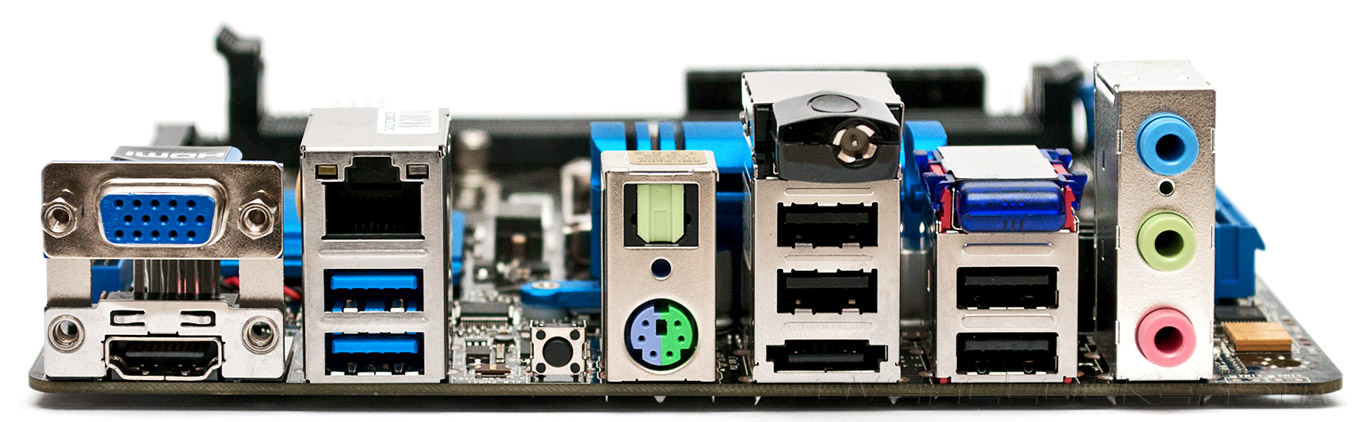

На задней панели MSI Z77IA-E53 разместились:
  • видеовыходы D-Sub и HDMI;
  • сетевая розетка RJ-45;
  • два чипсетных порта USB 3.0 и четыре USB 2.0;
  • кнопка Clear_CMOS;
  • комбинированный разъем PS/2;
  • оптический S/PDIF;
  • антенны адаптеров Bluetooth и Wi-Fi;
  • порт eSATA 6 Гбит/с;
  • три звуковых аудиовыхода.
MSI Z77IA-E53

Набор разъемов достаточно разнообразный, возможности расширения новинки мало в чем уступают полноразмерным моделям. Использование чипсета Intel Z77 Express дает пользователям возможность объединять ресурсы встроенной и дискретной видеокарт посредством технологии Lucid Virtu MVP. Отметим, что помимо поддержки локальных сетей Gigabit Ethernet, реализованной на базе контроллера Realtek RTL8111E, материнская плата MSI Z77IA-E53 способна работать с беспроводными стандартами Bluetooth 3.0 и Wi-FI (IEEE 802.11 b/g/n). В последнем случае может пригодиться комплектная антенна, улучшающая условия приема.

UEFI Setup

В основе прошивки Z77IA-E53 лежит управляющий микрокод UEFI разработки AMI. Графический интерфейс ClickBIOS II хорошо знаком по другим продуктам MSI, в этой части у новинки нет никаких отличий от старших моделей. Сразу после входа в меню настройки пользователь получает возможность считывать показания датчиков системного мониторинга, получать информацию об установленных компонентах и задавать порядок инициализации загрузочных устройств.

UEFI Setup MSI Z77IA-E53

Здесь же находится выбор режимов быстродействия, среди которых ECO Mode — режим пониженного энергопотребления, режим ручных настроек Standard Mode, а также автоматический разгон OC Genie II, эффективность последнего мы рассмотрим при оценке запаса прочности. В разделе Mainboard Settings сосредоточены базовые настройки материнской платы, функций расширения и процесса загрузки.

UEFI Setup MSI Z77IA-E53

Вкладка System Status позволяет установить дату, время, а также получить информацию о версии прошивки и установленных устройствах.

UEFI Setup MSI Z77IA-E53

Подменю Advanced отвечает за настройку функций системной логики, дополнительных контроллеров и вывод показаний аппаратного мониторинга.

UEFI Setup MSI Z77IA-E53

В подразделе Integrated Peripherals находятся опции управления дисковой, звуковой и сетевой подсистемами, а во вкладке Integrated Graphics Configuration пользователи могут задать немногочисленные параметры встроенной видеокарты.

UEFI Setup MSI Z77IA-E53

UEFI Setup MSI Z77IA-E53

Раздел системного мониторинга не блещет разнообразием, здесь отображаются показания двух температур и скорости вращения двух вентиляторов. Для процессорного охладителя можно настроить автоматическую регулировку в зависимости от нагрева CPU, а для корпусного — задать обороты вручную.

UEFI Setup MSI Z77IA-E53

Опции настройки быстродействия собраны во вкладке Overclocking Settings. Несмотря на использование компактного форм-фактора Mini-ITX материнская плата MSI Z77IA-E53 предоставляет все основные инструменты, необходимые для успешного разгона. Помимо установки частоты BCLK, коэффициента умножения вычислительных ядер и настройки параметров ОЗУ прошивка дает возможность управлять режимом Turbo Boost, задействовать режим повышенной производительности Enhanced Turbo и включить Internal PLL Overvoltage.

UEFI Setup MSI Z77IA-E53

Здесь же находится опция OC Genie II, активирующая автоматический разгон, причем, пользователи могут использовать предустановленный профиль быстродействия, или задать параметры оверклокинга самостоятельно.

UEFI Setup MSI Z77IA-E53

Богатство настроек подсистемы ОЗУ зависит от типа процессора, наибольшую свободу получают владельцы 22-нм Ivy Bridge, которые могут задать частоту оперативной памяти до немыслимых 3200 МГц.

UEFI Setup MSI Z77IA-E53

Тонкие настройки параметров ОЗУ находятся в подменю Advanced DRAM Configuration.

UEFI Setup MSI Z77IA-E53

Помимо управления напряжениями на основных компонентах системной платы опытные пользователи могут выставить необходимое значение Vdroop Offset Control, повысить частоту переключения силовых элементов VRM и увеличить предел срабатывания защиты по току.

UEFI Setup MSI Z77IA-E53

Полный перечень напряжений питания, их диапазоны и шаг регулировки указаны в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,805–2,15 0,005
CPU I/O Voltage 1,07–1,55 0,02
DRAM Voltage 1,108–2,465 0,0075
GPU Voltage 1–1,52 0,005
System Agent Voltage 0,94–1,58 0,02
CPU PLL Voltage 1,4–2,43 0,01–0,05
DDR_VREF_CA_A 0,45–1,15 0,005
DDR_VREF_CA_B 0,45–1,15 0,005
DDR_VREF_DA_A 0,45–1,15 0,005
DDR_VREF_DA_B 0,45–1,15 0,005
PCH 1.05 0,775–1,7265 0,0055

Пределу увеличения напряжения на процессорных ядрах позавидуют иные «взрослые» материнские платы, но обольщаться не стоит, поскольку для азотных экспериментов новинка подходит не лучшим образом.

В процессе разгона также пригодится подменю CPU Features, которое позволяет настроить работу процессорных функций энергосбережения, задать параметры работы технологии Intel Turbo Boost, а также активировать аппаратную виртуализацию и защиту от вирусов.

UEFI Setup MSI Z77IA-E53

Показания датчиков напряжений на основных компонентах и питающих шинах вынесены в отдельный раздел Energy Saving. Там же включаются функции экономии электроэнергии.

UEFI Setup MSI Z77IA-E53

Прошивка системной платы позволяет сохранить до шести профилей пользовательских настроек с возможностью записи файла на сменный носитель и обладает встроенной микропрограммой для обновления UEFI.

UEFI Setup MSI Z77IA-E53

UEFI Setup MSI Z77IA-E53


Комплектное ПО

Вместе с материнской платой Z77IA-E53 пользователь получает привычный для продуктов MSI набор программного обеспечения: утилиты Control Center и ClickBIOS II. Программный продукт Control Center предназначен для управления параметрами разгона, контроля состояния комплектующих и активации функции OC Genie II.

MSI Control Center

Также, в функции утилиты входит регулировка скоростей вращения обеих вентиляторов, причем, возможности ручной настройки на порядок богаче, чем в прошивке.

MSI Control Center

Программа Control Center позволяет визуализировать динамику изменения показаний системного мониторинга, а функция Mobile Control позволяет при помощи мобильного телефона или планшет управлять процессом разгона и мультимедийными функциями операционной системы.

MSI Control Center

Увы, программа до сих пор не обзавелась возможностью конфигурации цифровой подсистемы питания и установки частоты ОЗУ.

Второй программный продукт — ClickBIOS II — предназначен для настройки параметров UEFI Setup из среды операционных систем Microsoft Windows. Функциональность вкладок утилиты повторяет возможности одноименных разделов прошивки.

MSI ClickBIOS II

На фоне всех плюсов ClickBIOS II в её использовании есть одно небольшое неудобство: для применения изменений требуется перегрузка системы.

MSI ClickBIOS II

Разгонный потенциал

Эксперименты по разгону MSI Z77IA-E53 отняли немало времени и сил из-за поиска совместимой системы охлаждения. Как мы уже говорили, силовые элементы с обратной стороны печатной платы не позволили установить охладитель Zalman CNPS10 Flex, так как усилительная пластина уперлась в один из транзисторов. Далее, рассматривался вариант использования супер-кулера Thermalright Silver Arrow, правда, в этом случае пришлось бы использовать интегрированное видеоядро. На первый взгляд, нашей затее ничего не мешало, огромный радиатор почти уместился на миниатюрной «материнке».

Разгон MSI Z77IA-E53

Но оказалось, что полимерный конденсатор, расположенный неподалеку от процессорного разъема, мешает установке крепления, так что он этой затеи пришлось отказаться.

Разгон MSI Z77IA-E53

Единственной системой охлаждения, полностью совместимой с материнской платой MSI Z77IA-E53 оказался... фирменный кулер Intel XTS100H, который разрабатывался для отвода тепла от процессоров Intel в режим разгона.

Разгон MSI Z77IA-E53

Увы, при использовании не самого мощного охладителя раскрыть потенциал тестового Intel Core i5-3570K нам не удалось. Впрочем, после повышения Vcore до 1,25 В и увеличения до 45 множителя вычислительных ядер была достигнута полная стабильность на частоте 4500 МГц, что само по себе неплохо, а для системной платы Mini-ITX и вовсе является отличным результатом!

Разгон MSI Z77IA-E53

Технология Turbo Core отключалась, параметр Vdroop Offset Control был установлен в значение 100%, а частота BCLK фиксировалась на отметке 100 МГц. Модули оперативной памяти G.Skill TridentX F3-2400C10D-8GTX без лишних слов заработали в режиме 2400 МГц при напряжении 1,65 В с таймингами 10-12-12-31-2Т, для чего напряжение на «системном агенте» увеличивалось до 1,05 В. Заметим, что в таком режиме кулер Intel XTS100H удержал температуру самого горячего ядра в пределах 85 °С, что является штатным режимом для Ivy Bridge. При этом крыльчатка разгонялась до немыслимых 2600 об/мин, а уровень шума был очень навязчивым. Увы, дальнейший разгон оказался невозможен, так как система выдавала ошибку при прохождении стресс-теста LinX.

В части повышения базовой частоты MSI Z77IA-E53 проявила себя наилучшим образом, обеспечив прирост BCLK до 107 МГц.

Разгон MSI Z77IA-E53

Что касается автоматического разгона, то после активации функции OC Genie II героиня сегодняшнего обзора самостоятельно ускорила центральный процессор до 4200 МГЦ, а модули ОЗУ заработали на частоте 2133 МГц. Увы, технологии энергосбережения полностью прекратили свою работу, что чревато повышенным энергопотреблением и нагревом.

Разгон MSI Z77IA-E53


Тестовый стенд

Исследование разгонного потенциала и уровня быстродействия MSI Z77IA-E53 проводилось в составе следующей конфигурации:
  • процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве соперницы в тестах производительности выступила материнская плата ASRock Z77 Extreme6 на чипсете Intel Z77 Express. Тестирование проводилось с такими версиями управляющих микрокодов:
  • MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013;
  • ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013.
Технологии энергосбережения и Intel Turbo Boost были активированы. Оперативная память функционировала на частоте 1866 МГц с задержками 8-10-10-28-1Т. Тестовый стенд работал под управлением операционной системы MS Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), которая была обновлена до SP1 через службу Windows Update. Были установлены драйверы AMD Catalyst 13.1 от 17.01.2013 для видеокарты, а также Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 для чипсета и центрального процессора соответственно. Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось.

Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывалось среднее значение. В том случае, если какая-то итерация давала результат, существенно отличающийся от двух других, тесты повторялись до получения нормального значения. Набор программного обеспечения следующий:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7 (v1.4.0);
  • Futuremark 3DMark 11 (v1.0.3);
  • Batman: Archam City;
  • F1 2012;
  • Sleeping Dogs.

Результаты тестирования

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

В тестах низкоуровневой производительности оперативной памяти MSI Z77IA-E53 заметно уступила сопернице, очевидно, из-за недостаточно качественной прошивки.

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

В комплексном бенчмарке PCMark 7 новинка также проиграла ASRock Z77 Extreme6. Отставание нельзя назвать критическим и оно никак не скажется на комфорте повседневной работы.

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Результаты обеих участниц тестирования в приложении 3DMark 11 совершенно идентичны, что позволяет надеяться на хорошем уровень производительности модели MSI в современных 3D-играх.

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование MSI Z77IA-E53

Тестирование в игровых приложениях обе «материнки» демонстрируют высокую частоту смены кадров. Лишь в гоночном симуляторе F1 2012 новинка немного уступила конкурентке.


Энергопотребление

Для оценки энергопотребления тестових стендов мы используем устройство Basetech Cost Control 3000. С его помощью оценивалось среднее энергопотребления тестовых стендов «от розетки» при отсутствии нагрузки, а после измерили максимальное значение потребляемой мощности во время прохождения стресс-теста LinX.

Тестирование MSI Z77IA-E53

В сравнении с ASRock Z77 Extreme6 героиня сегодняшнего обзора показала отличную энергоэффективность. В простое её преимущество составило около 7 Вт, тогда как в нагрузке полноразмерная модель расходовала почти на 16 Вт больше, чем MSI Z77IA-E53.


Выводы

Сегодняшний обзор показал, что материнская плата MSI Z77IA-E53 оказалась весьма интересным продуктом. Использование системной логики Intel Z77 Express наделяет эту модель полноценными возможностями оверклокинга, а мощный VRM и продуманное UEFI Setup обеспечивают неплохой запас прочности. Как водится среди материнских плат MSI, героиня сегодняшнего обзора при разгоне не умеет снижать напряжение на вычислительных ядрах в моменты простоя и это, пожалуй, наше единственное к ней замечание. Специфика компактного размера предъявляет жесткие требования к совместимости систем охлаждения, а обилие электронных компонентов с обратной стороны печатной платы делает задачу выбора кулера еще сложнее.

Что касается возможностей расширения, то MSI Z77IA-E53 даст фору иным полноразмерным моделям. Отдельно отметим поддержу беспроводных сетей, удачную конфигурацию задней панели, а также наличие слота Mini PCI Express 2.0 x1, сопряженного с mSATA 3 Гбит/с. Несколько озадачили не самые лучшие результаты тестов производительности, в которых, скорее всего, виновата не до конца отлаженная прошивка. Учитывая относительно невысокую розничную стоимость в 160 долларов США, героиня сегодняшнего обзора однозначно способна приглянуться пользователям, которые планируют собрать компактный производительный системны блок и в дальнейшем собираются заняться экспериментами по разгону.
