Обзор и тестирование материнской платы MSI Z77IA-E53

UEFI Setup

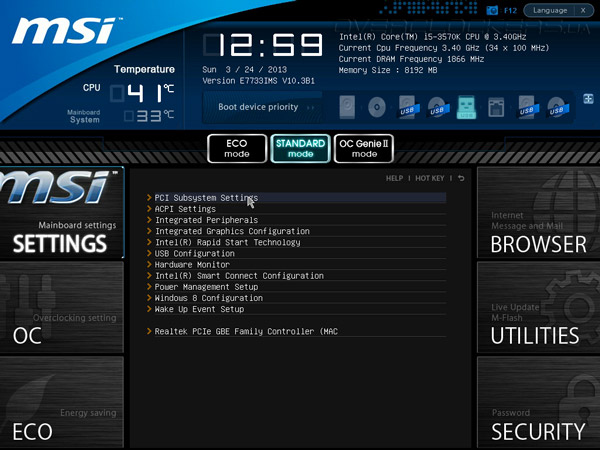

В основе прошивки Z77IA-E53 лежит управляющий микрокод UEFI разработки AMI. Графический интерфейс ClickBIOS II хорошо знаком по другим продуктам MSI, в этой части у новинки нет никаких отличий от старших моделей. Сразу после входа в меню настройки пользователь получает возможность считывать показания датчиков системного мониторинга, получать информацию об установленных компонентах и задавать порядок инициализации загрузочных устройств.

UEFI Setup MSI Z77IA-E53

Здесь же находится выбор режимов быстродействия, среди которых ECO Mode — режим пониженного энергопотребления, режим ручных настроек Standard Mode, а также автоматический разгон OC Genie II, эффективность последнего мы рассмотрим при оценке запаса прочности. В разделе Mainboard Settings сосредоточены базовые настройки материнской платы, функций расширения и процесса загрузки.

UEFI Setup MSI Z77IA-E53

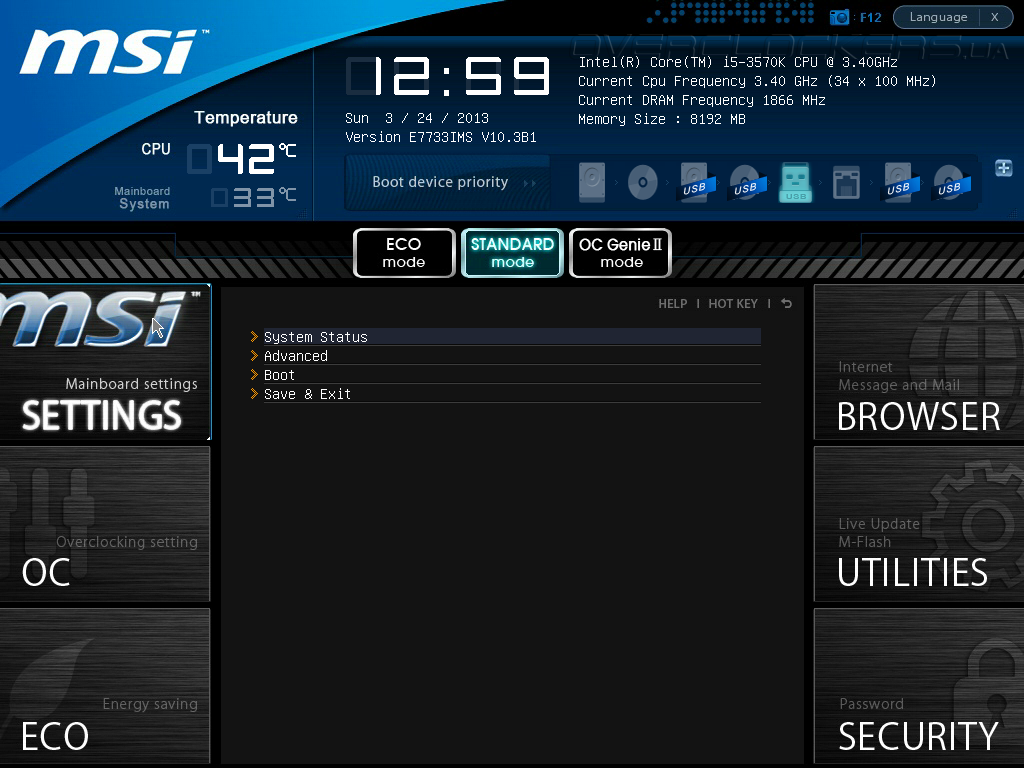

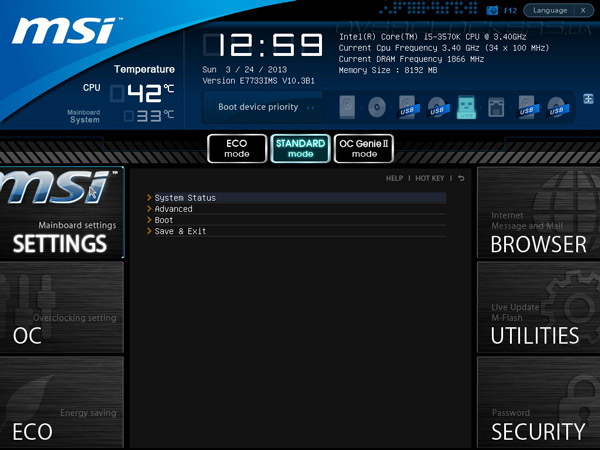

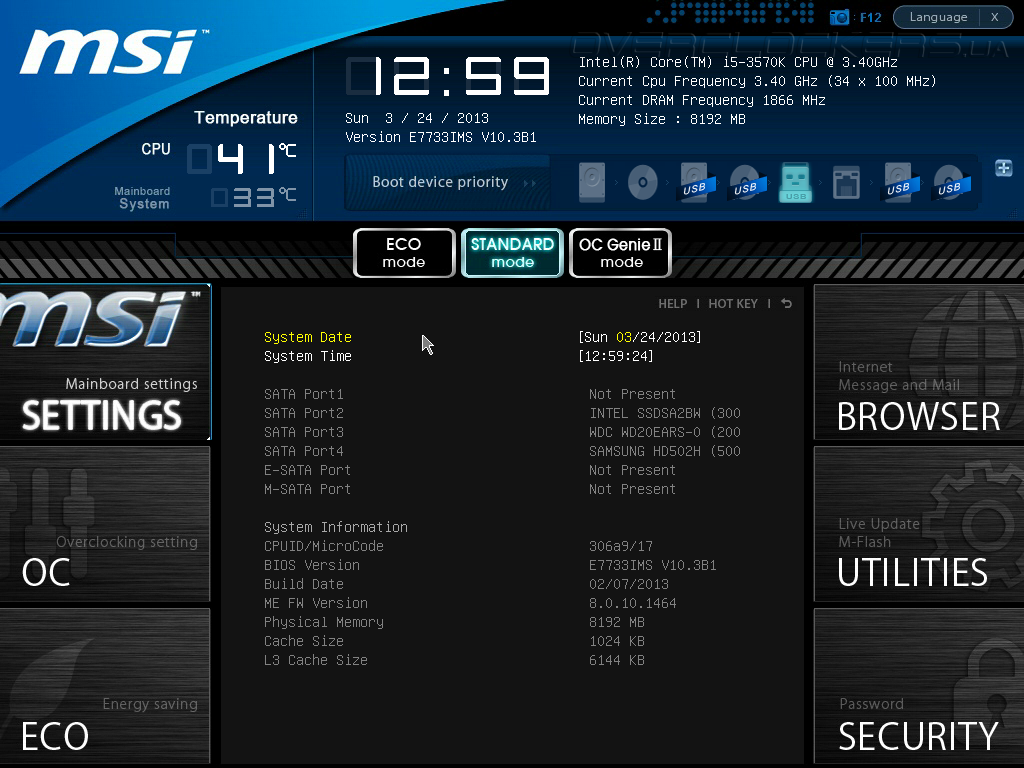

Вкладка System Status позволяет установить дату, время, а также получить информацию о версии прошивки и установленных устройствах.

UEFI Setup MSI Z77IA-E53

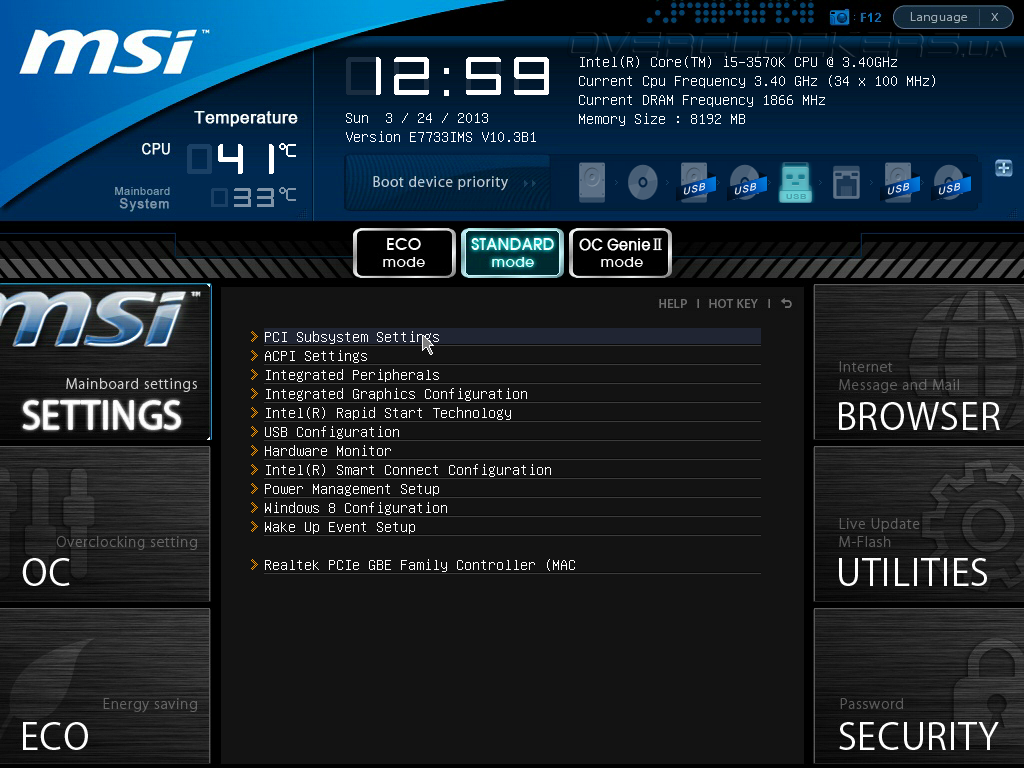

Подменю Advanced отвечает за настройку функций системной логики, дополнительных контроллеров и вывод показаний аппаратного мониторинга.

UEFI Setup MSI Z77IA-E53

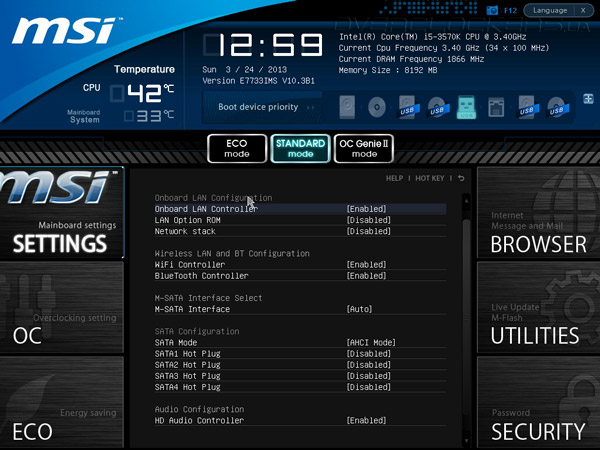

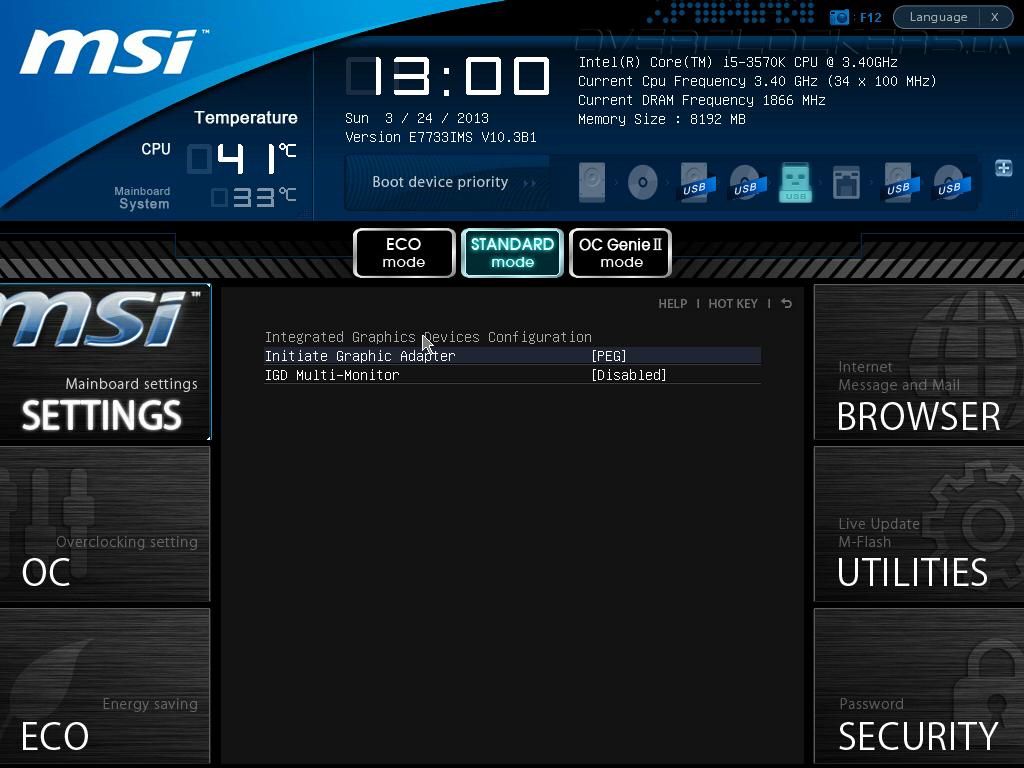

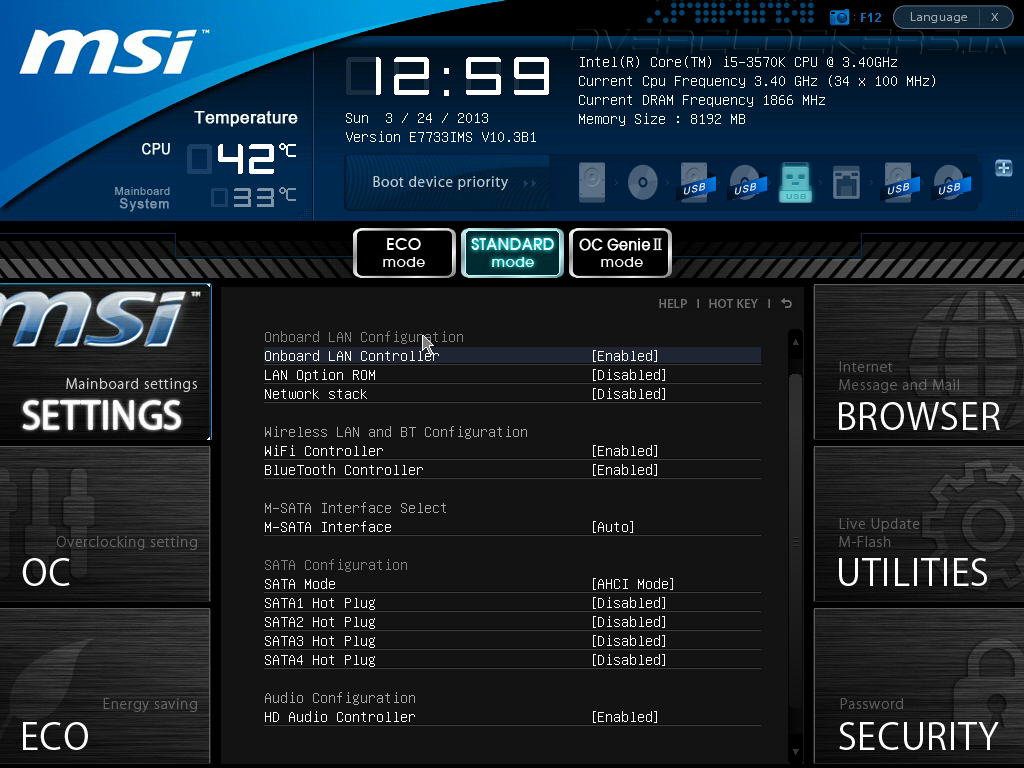

В подразделе Integrated Peripherals находятся опции управления дисковой, звуковой и сетевой подсистемами, а во вкладке Integrated Graphics Configuration пользователи могут задать немногочисленные параметры встроенной видеокарты.

UEFI Setup MSI Z77IA-E53

UEFI Setup MSI Z77IA-E53

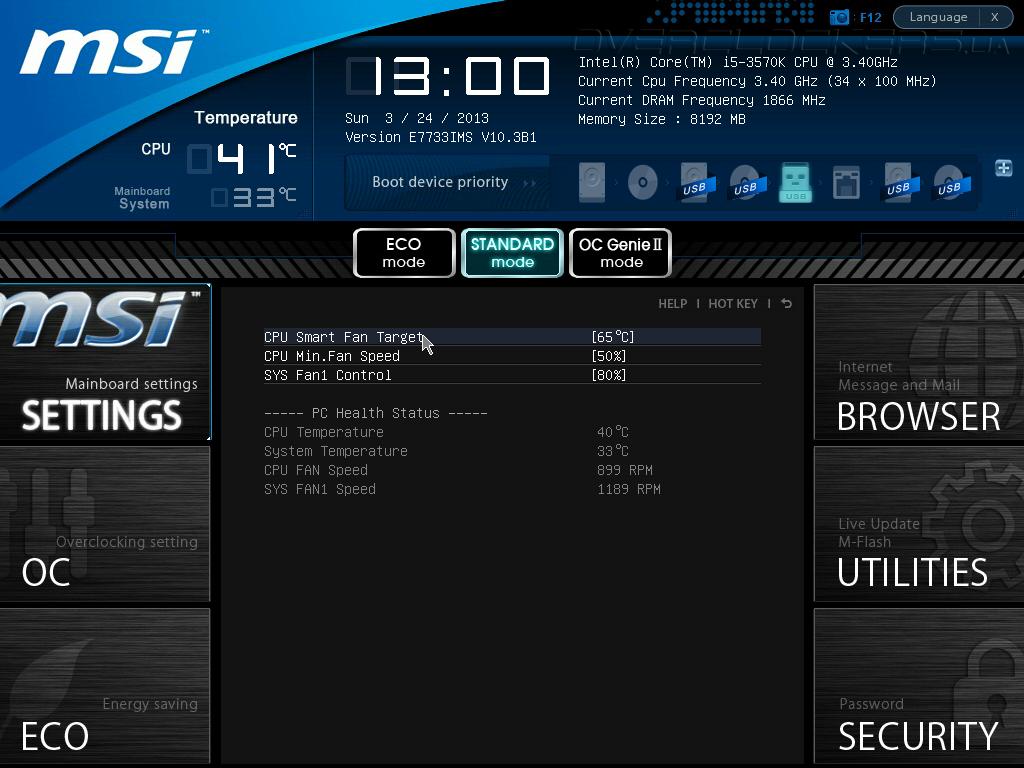

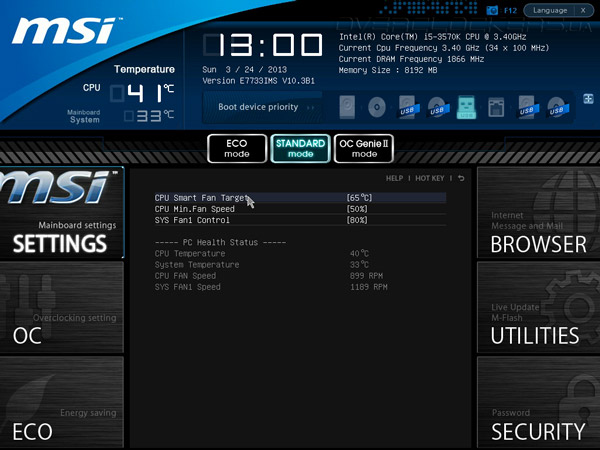

Раздел системного мониторинга не блещет разнообразием, здесь отображаются показания двух температур и скорости вращения двух вентиляторов. Для процессорного охладителя можно настроить автоматическую регулировку в зависимости от нагрева CPU, а для корпусного — задать обороты вручную.

UEFI Setup MSI Z77IA-E53

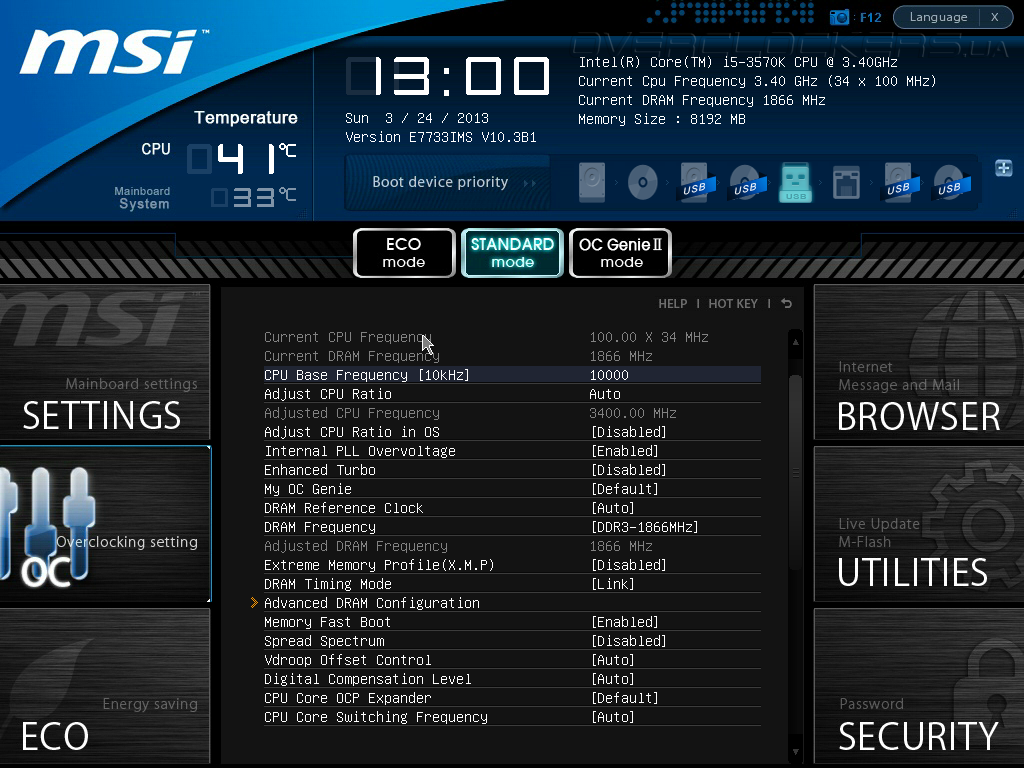

Опции настройки быстродействия собраны во вкладке Overclocking Settings. Несмотря на использование компактного форм-фактора Mini-ITX материнская плата MSI Z77IA-E53 предоставляет все основные инструменты, необходимые для успешного разгона. Помимо установки частоты BCLK, коэффициента умножения вычислительных ядер и настройки параметров ОЗУ прошивка дает возможность управлять режимом Turbo Boost, задействовать режим повышенной производительности Enhanced Turbo и включить Internal PLL Overvoltage.

UEFI Setup MSI Z77IA-E53

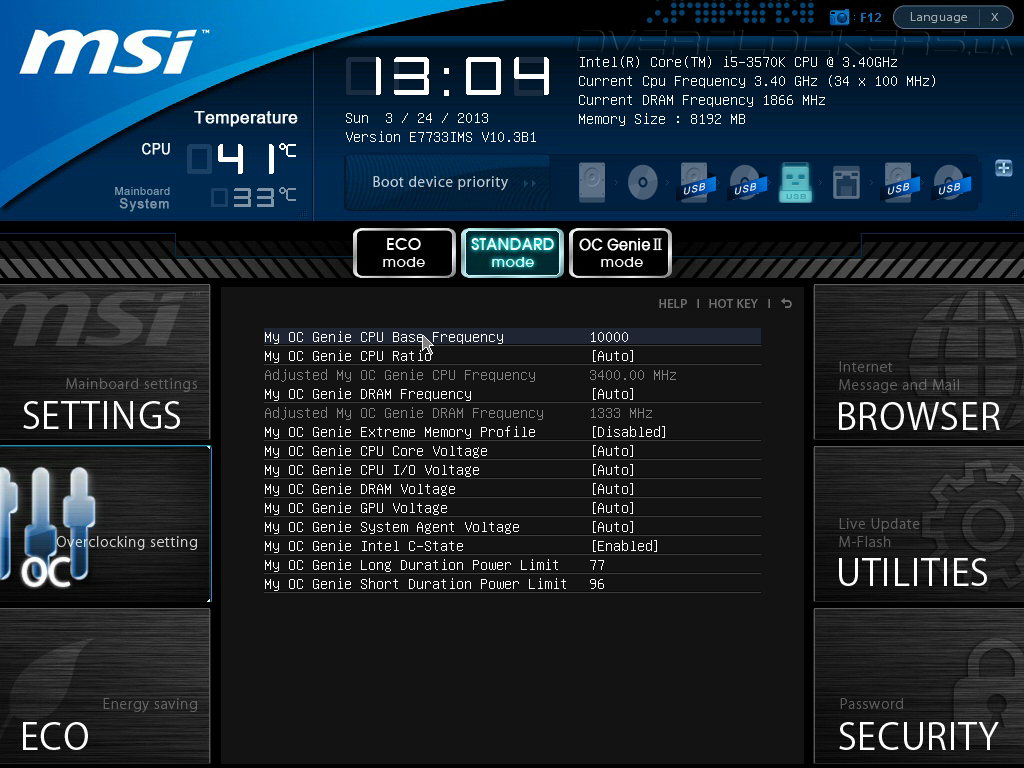

Здесь же находится опция OC Genie II, активирующая автоматический разгон, причем, пользователи могут использовать предустановленный профиль быстродействия, или задать параметры оверклокинга самостоятельно.

UEFI Setup MSI Z77IA-E53

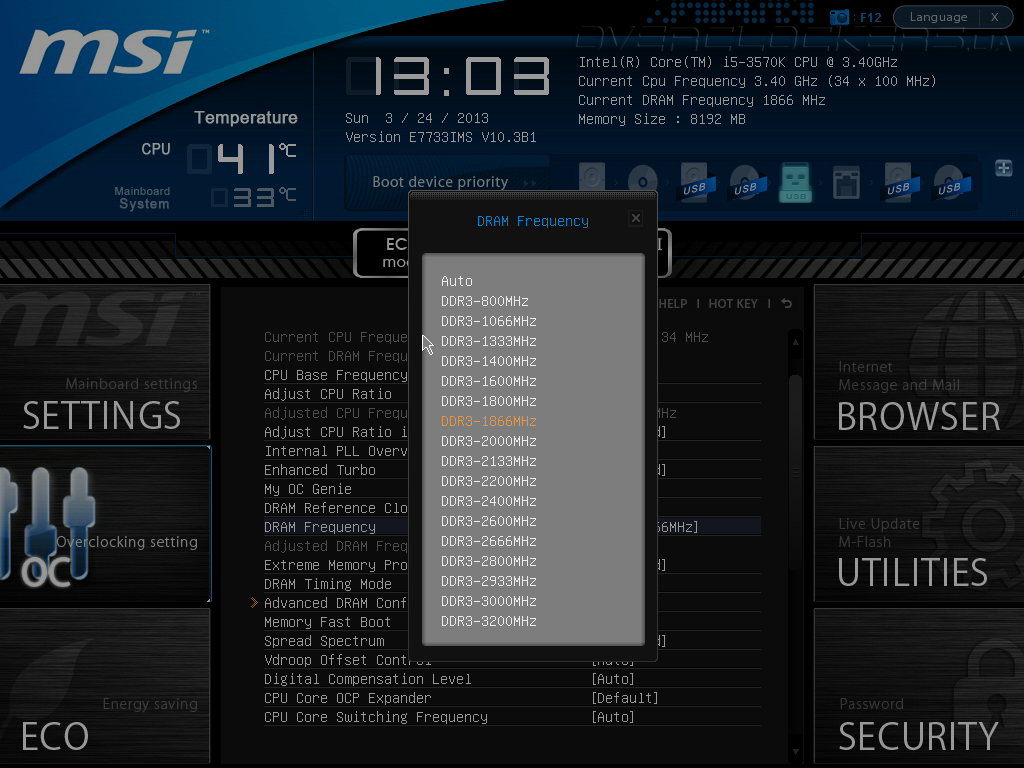

Богатство настроек подсистемы ОЗУ зависит от типа процессора, наибольшую свободу получают владельцы 22-нм Ivy Bridge, которые могут задать частоту оперативной памяти до немыслимых 3200 МГц.

UEFI Setup MSI Z77IA-E53

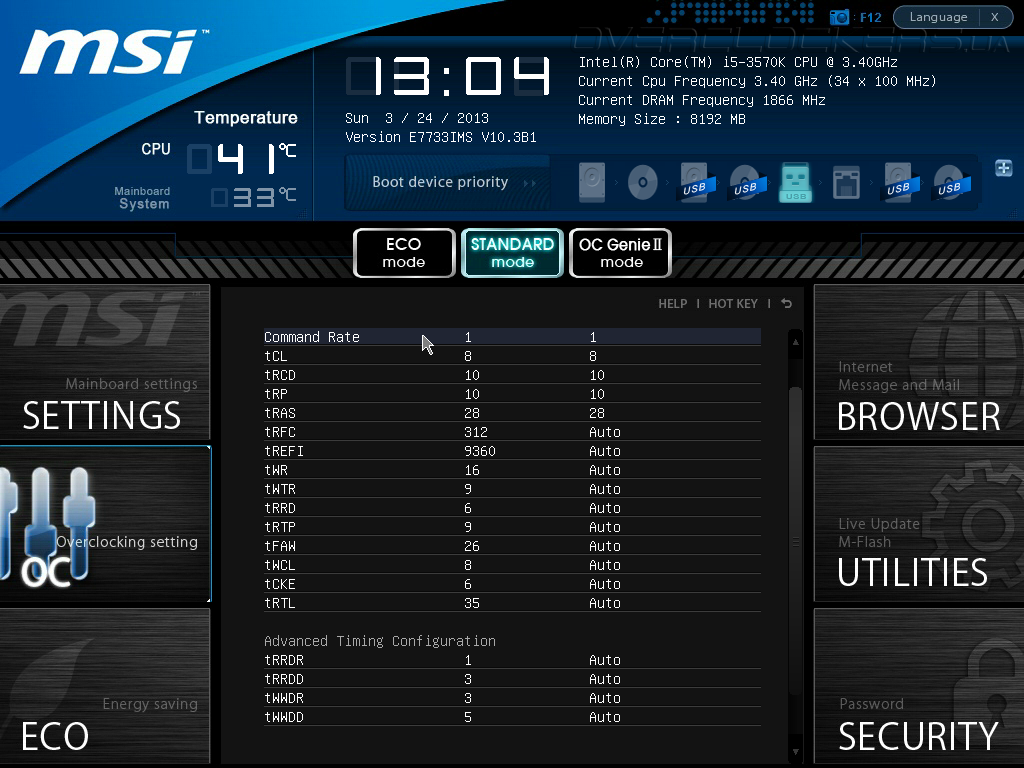

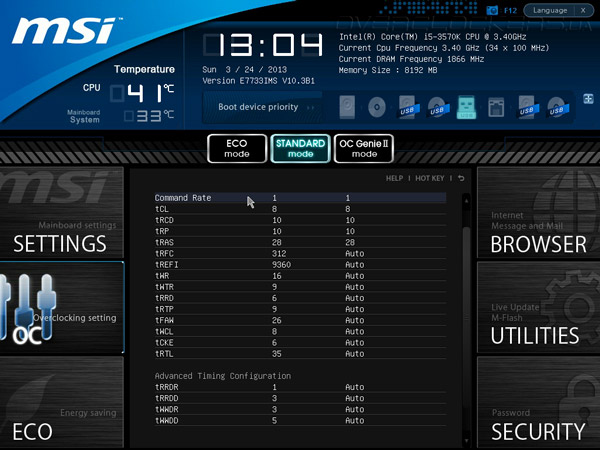

Тонкие настройки параметров ОЗУ находятся в подменю Advanced DRAM Configuration.

UEFI Setup MSI Z77IA-E53

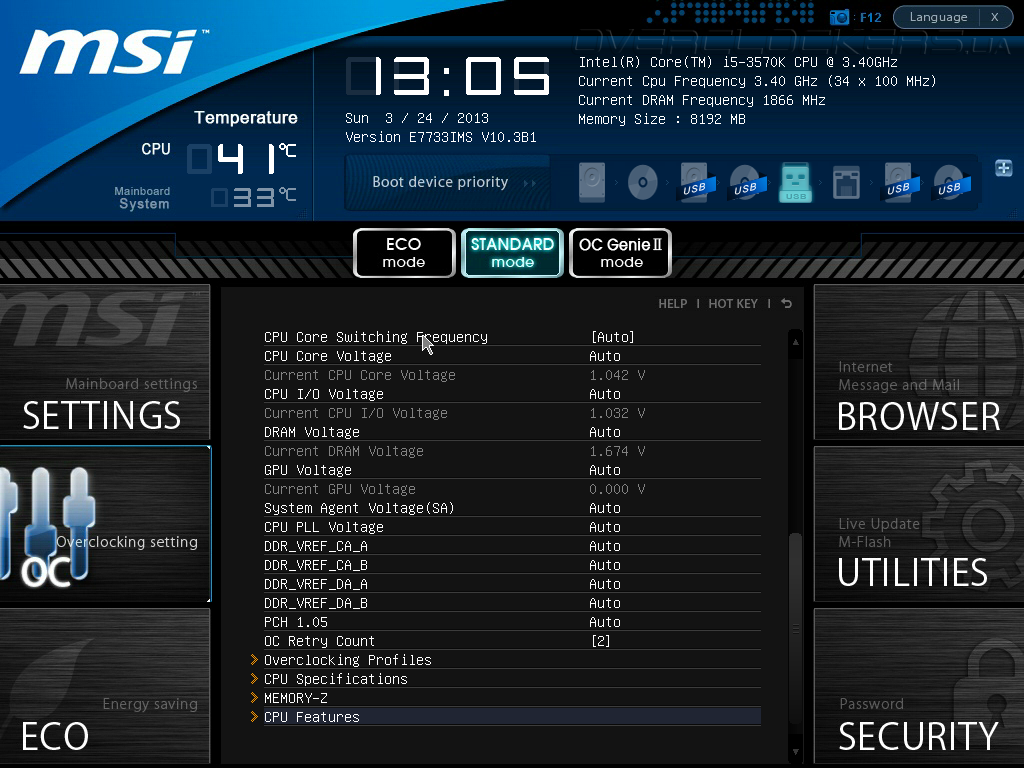

Помимо управления напряжениями на основных компонентах системной платы опытные пользователи могут выставить необходимое значение Vdroop Offset Control, повысить частоту переключения силовых элементов VRM и увеличить предел срабатывания защиты по току.

UEFI Setup MSI Z77IA-E53

Полный перечень напряжений питания, их диапазоны и шаг регулировки указаны в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,805–2,15 0,005
CPU I/O Voltage 1,07–1,55 0,02
DRAM Voltage 1,108–2,465 0,0075
GPU Voltage 1–1,52 0,005
System Agent Voltage 0,94–1,58 0,02
CPU PLL Voltage 1,4–2,43 0,01–0,05
DDR_VREF_CA_A 0,45–1,15 0,005
DDR_VREF_CA_B 0,45–1,15 0,005
DDR_VREF_DA_A 0,45–1,15 0,005
DDR_VREF_DA_B 0,45–1,15 0,005
PCH 1.05 0,775–1,7265 0,0055

Пределу увеличения напряжения на процессорных ядрах позавидуют иные «взрослые» материнские платы, но обольщаться не стоит, поскольку для азотных экспериментов новинка подходит не лучшим образом.

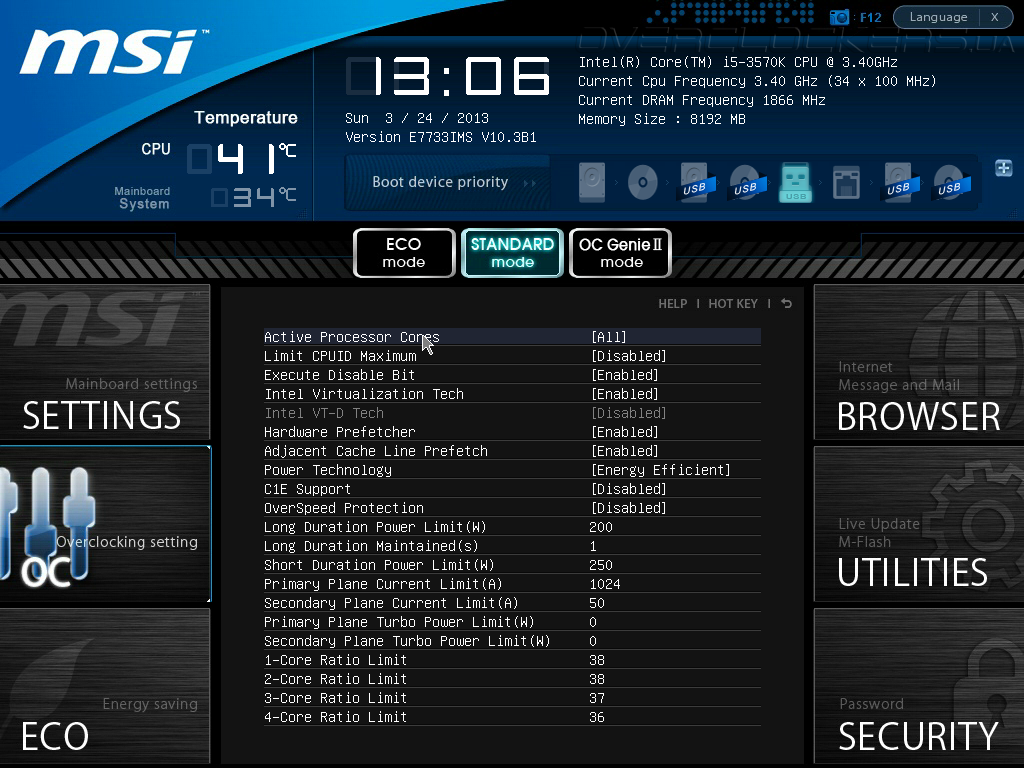

В процессе разгона также пригодится подменю CPU Features, которое позволяет настроить работу процессорных функций энергосбережения, задать параметры работы технологии Intel Turbo Boost, а также активировать аппаратную виртуализацию и защиту от вирусов.

UEFI Setup MSI Z77IA-E53

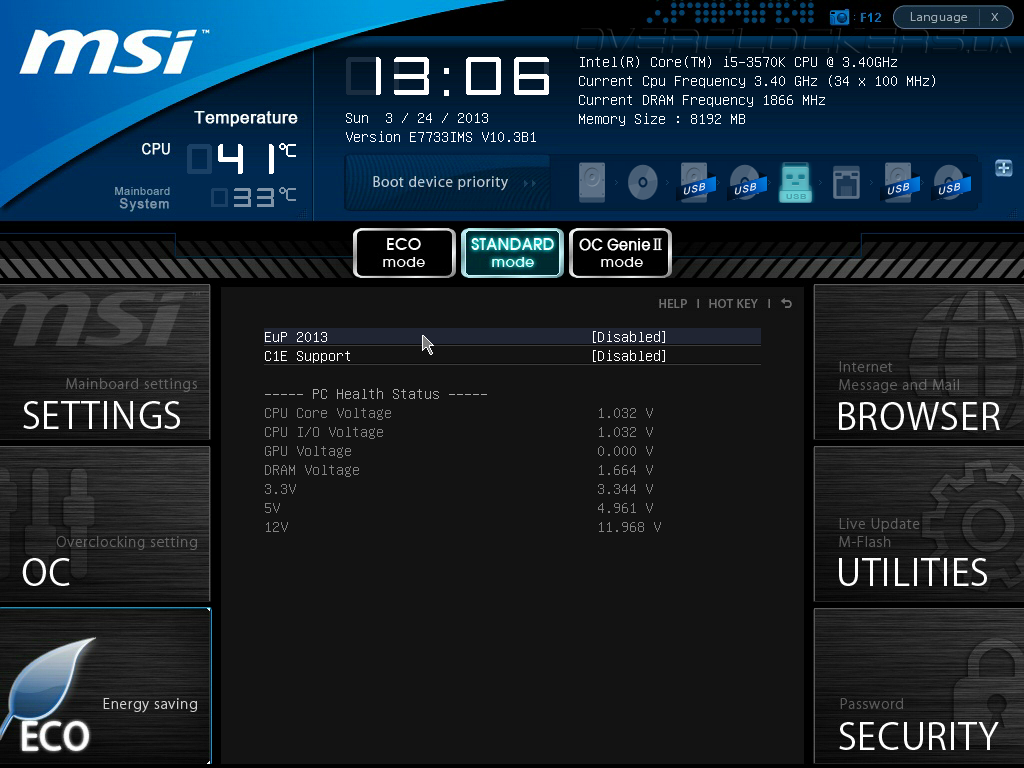

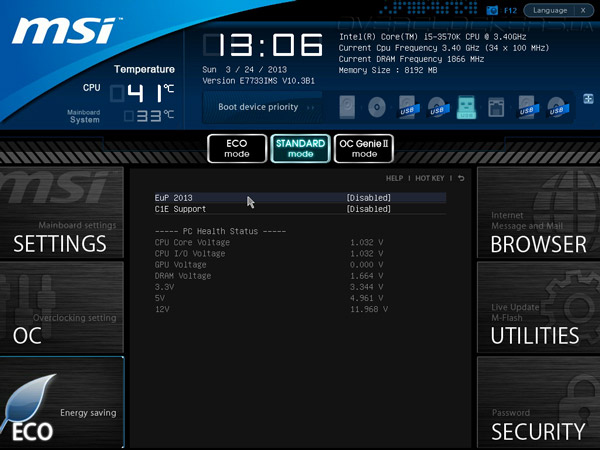

Показания датчиков напряжений на основных компонентах и питающих шинах вынесены в отдельный раздел Energy Saving. Там же включаются функции экономии электроэнергии.

UEFI Setup MSI Z77IA-E53

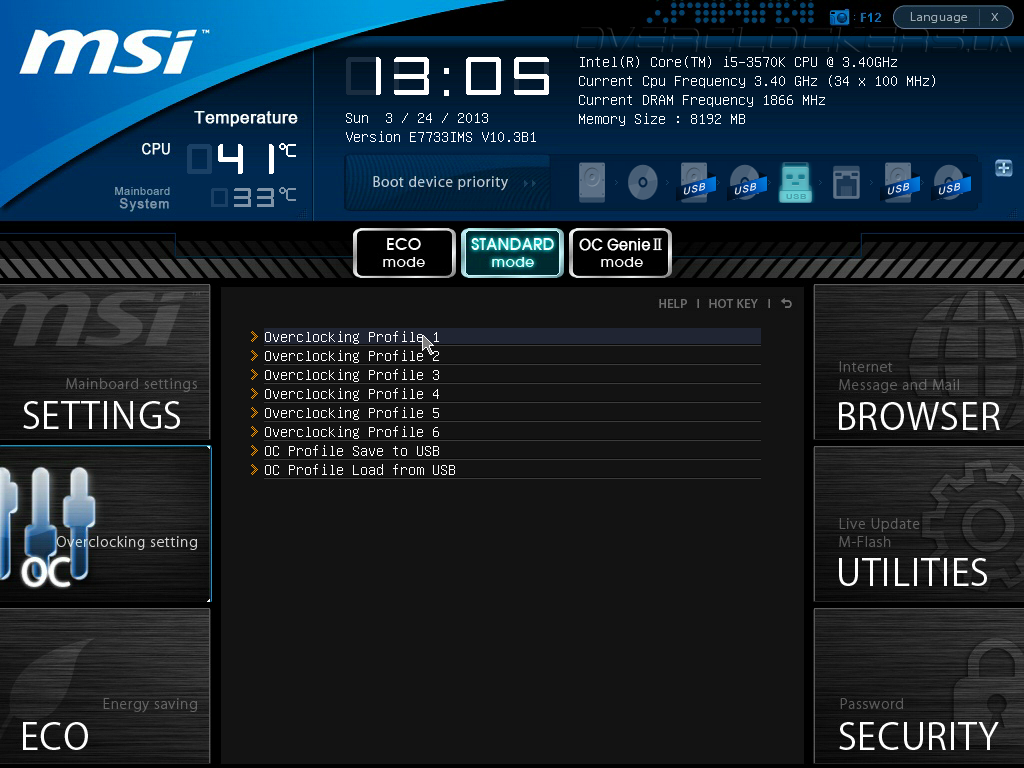

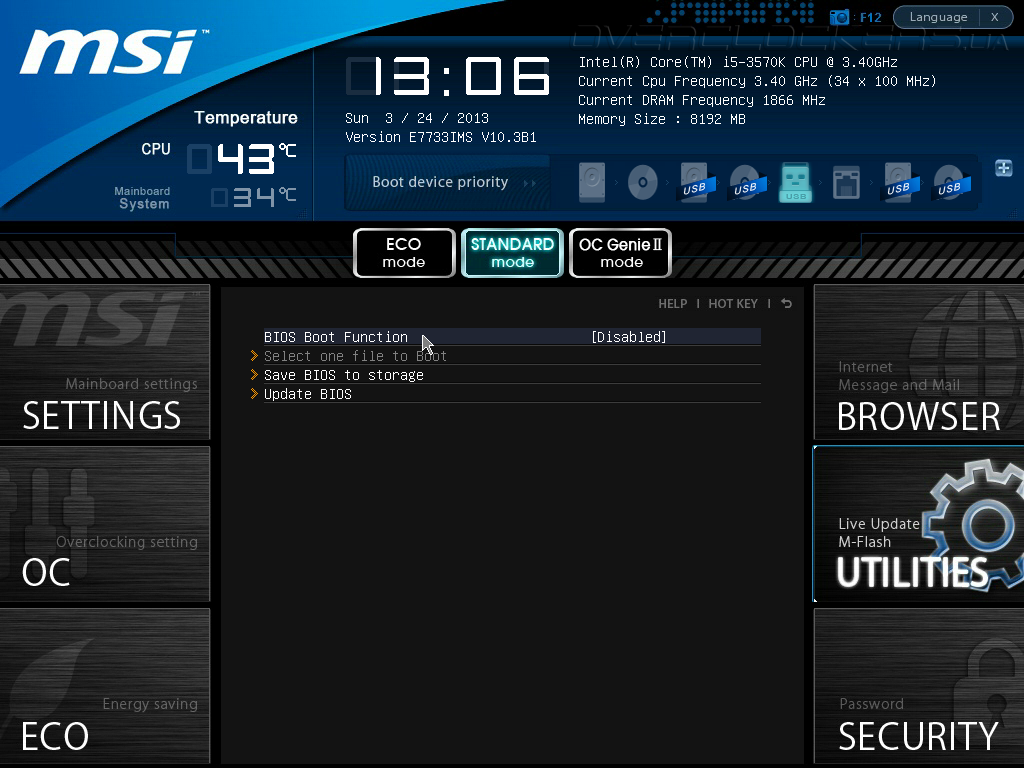

Прошивка системной платы позволяет сохранить до шести профилей пользовательских настроек с возможностью записи файла на сменный носитель и обладает встроенной микропрограммой для обновления UEFI.

UEFI Setup MSI Z77IA-E53

UEFI Setup MSI Z77IA-E53


Комплектное ПО

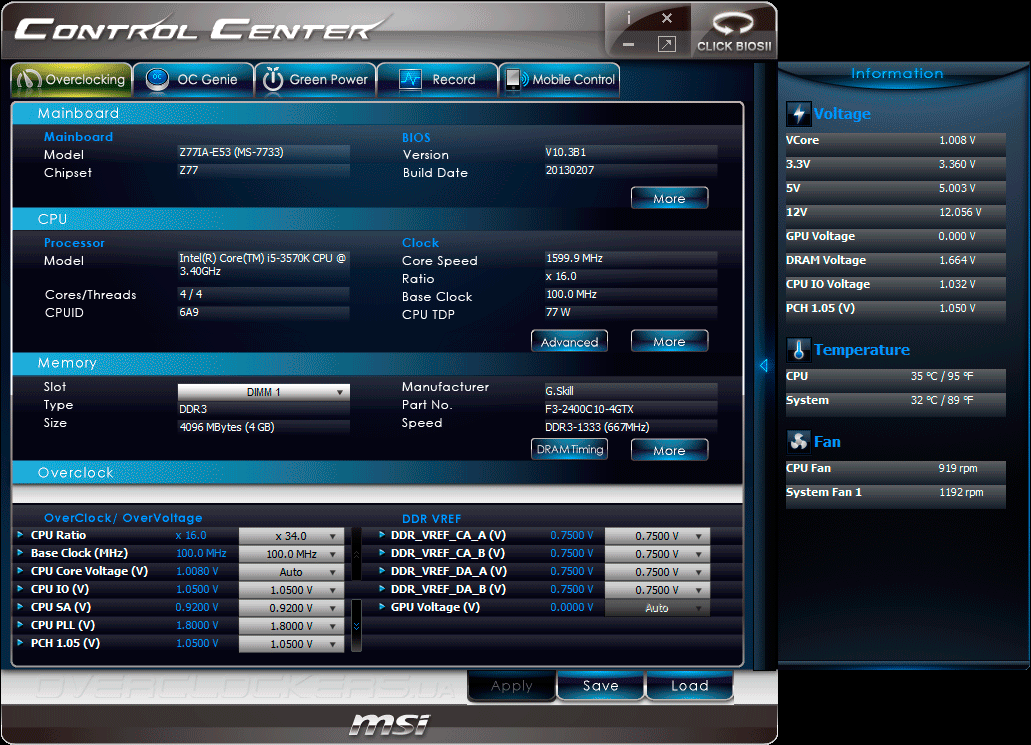

Вместе с материнской платой Z77IA-E53 пользователь получает привычный для продуктов MSI набор программного обеспечения: утилиты Control Center и ClickBIOS II. Программный продукт Control Center предназначен для управления параметрами разгона, контроля состояния комплектующих и активации функции OC Genie II.

MSI Control Center

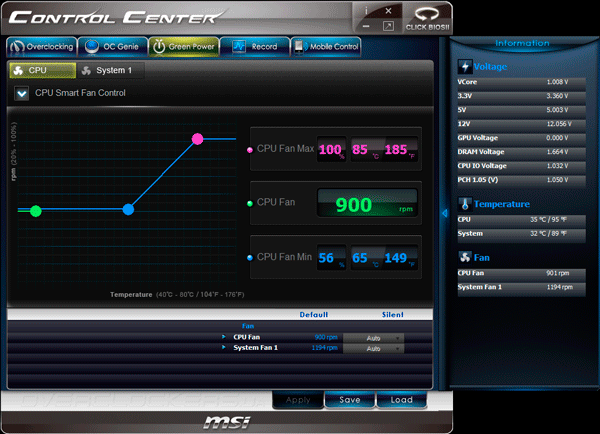

Также, в функции утилиты входит регулировка скоростей вращения обеих вентиляторов, причем, возможности ручной настройки на порядок богаче, чем в прошивке.

MSI Control Center

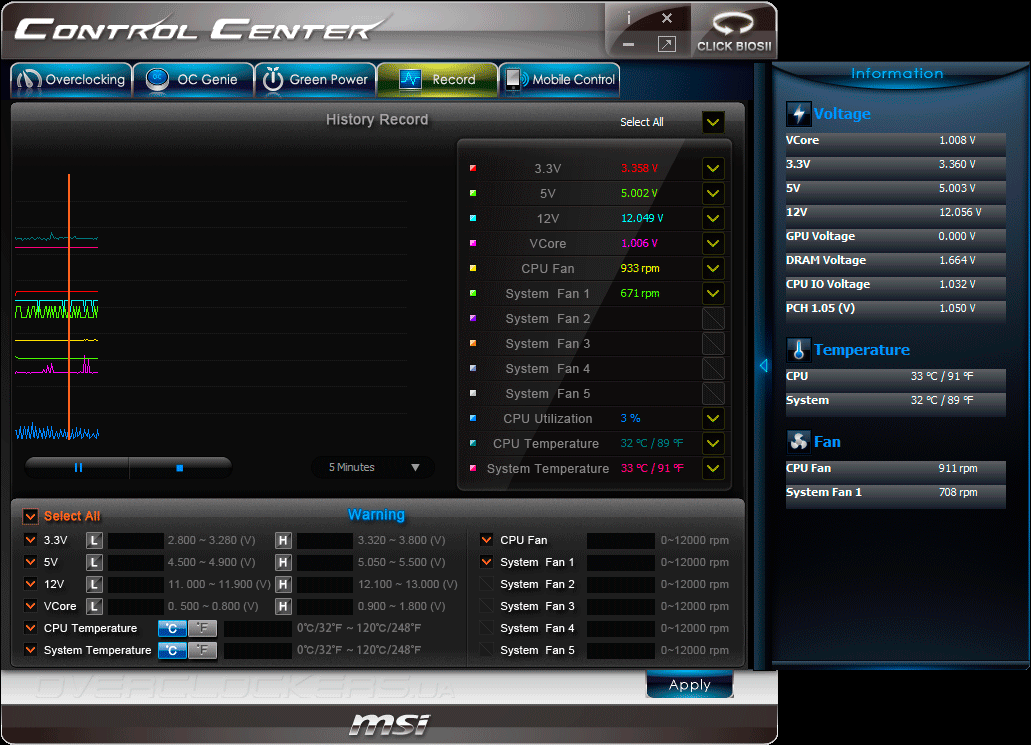

Программа Control Center позволяет визуализировать динамику изменения показаний системного мониторинга, а функция Mobile Control позволяет при помощи мобильного телефона или планшет управлять процессом разгона и мультимедийными функциями операционной системы.

MSI Control Center

Увы, программа до сих пор не обзавелась возможностью конфигурации цифровой подсистемы питания и установки частоты ОЗУ.

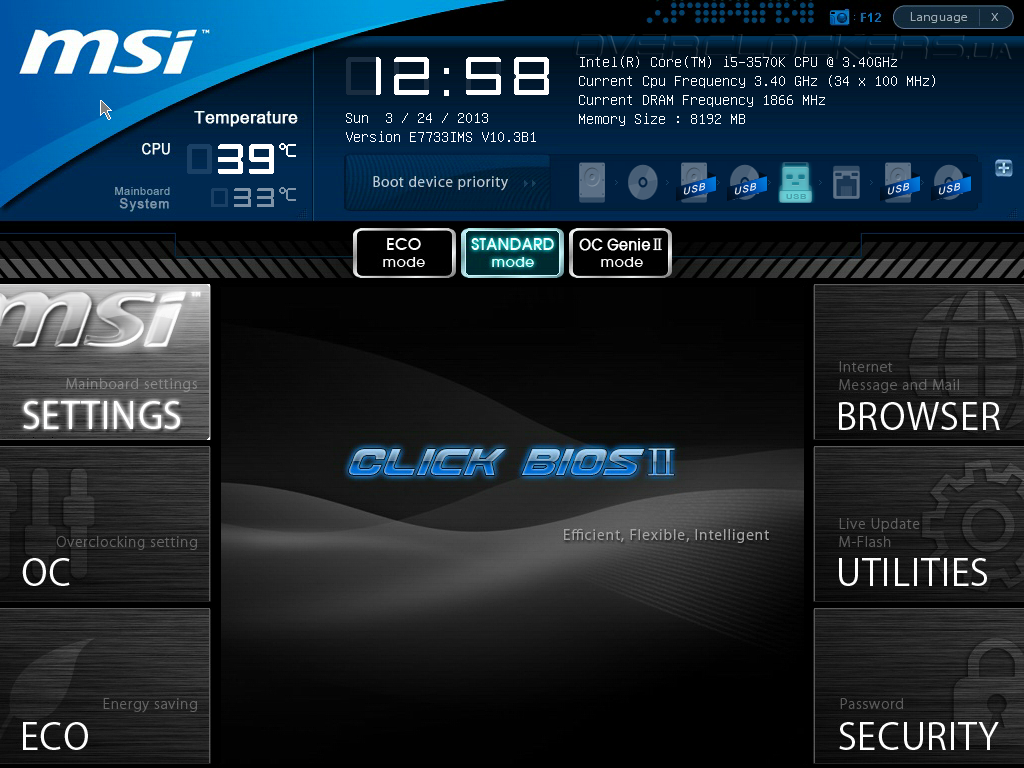

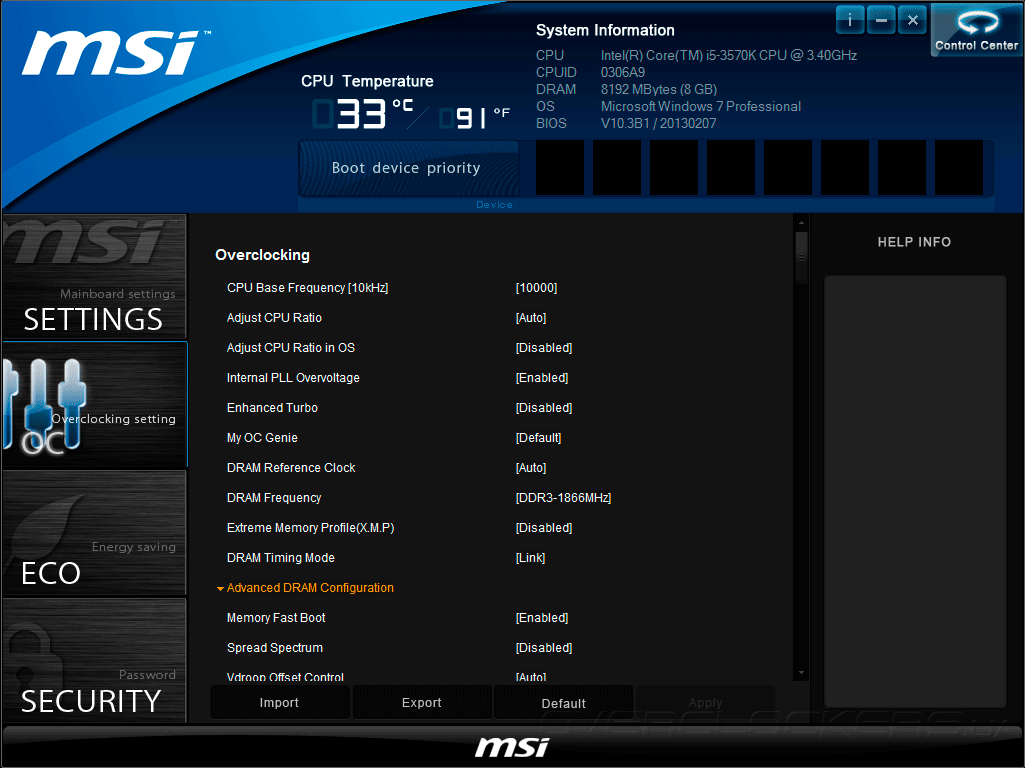

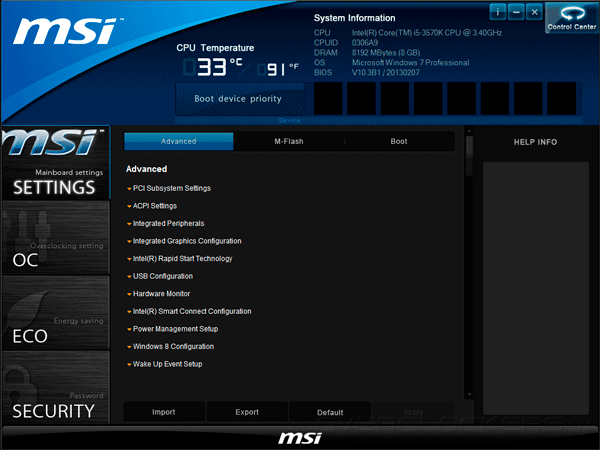

Второй программный продукт — ClickBIOS II — предназначен для настройки параметров UEFI Setup из среды операционных систем Microsoft Windows. Функциональность вкладок утилиты повторяет возможности одноименных разделов прошивки.

MSI ClickBIOS II

На фоне всех плюсов ClickBIOS II в её использовании есть одно небольшое неудобство: для применения изменений требуется перегрузка системы.

MSI ClickBIOS II
Разогнать, чтобы выиграть!
