Обзор и тестирование системной платы MSI Z77A-G45 Thunderbolt

Не так давно наличие порта Thunderbolt было атрибутом дорогостоящих системных плат, таких как ASUS P8Z77-V Pro/Thunderbolt или MSI Z77A-GD80. Для того, чтобы приобщиться ко всем преимуществам этого высокоскоростного интерфейса, таким как двунаправленная дуплексная передача на скорости 10 Гбит/с при одновременном выводе изображения на цифровой монитор, или возможность последовательного объединение до шести устройств, покупатели были вынуждены расстаться со значительной суммой денег. Так продолжалось до тех пор, пока компания MSI не представила системную плату Z77A-G45 Thunderbolt, которая, как следует из названия, оснащена одноименным портом, но при этом имеет весьма демократичную стоимость.

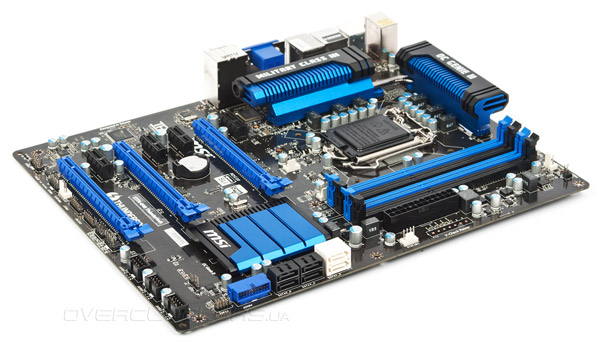

MSI Z77A-G45 Thunderbolt

Данная модель, относящаяся к продуктам среднего класса, основана на чипсете Intel Z77 Express и предназначена для работы с процессорами Intel в исполнении LGA1155. Её технические характеристики представлены в следующей таблице:

Модель MSI Z77A-G45 Thunderbolt
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16+х0+х0, х8+х8+х0, х8+х4+х4)
4 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, D-Sub и Thunderbolt
Количество подключаемых вентиляторов 5 (3x 4pin, 2х 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
Thunderbolt 1 (Intel DSL3310)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопка Clear CMOS, V-Check Points, AMD CrossFireX и NVIDIA SLI


Комплект поставки

Упаковка Z77A-G45 Thunderbolt обладает небольшими размерами, характерными для моделей среднего уровня. На лицевую поверхность нанесено наименование модели и несколько логотипов, которые касаются фирменных особенностей материнской платы. Новинка принадлежит к семейству Military Class III, что означает использование электронных компонентов военного класса надежности.

MSI Z77A-G45 Thunderbolt

С обратной стороны пользователи могут почерпнуть дополнительную информацию об основных конструктивных решениях MSI Z77A-G45 Thunderbolt, таких как поддержка шины PCI Express 3-го поколения, функции автоматического разгона OC Genie II или графический интерфейс меню настройки Click BIOS II. Здесь же можно узнать о ключевых особенностях интерфейса Thunderbolt.

MSI Z77A-G45 Thunderbolt

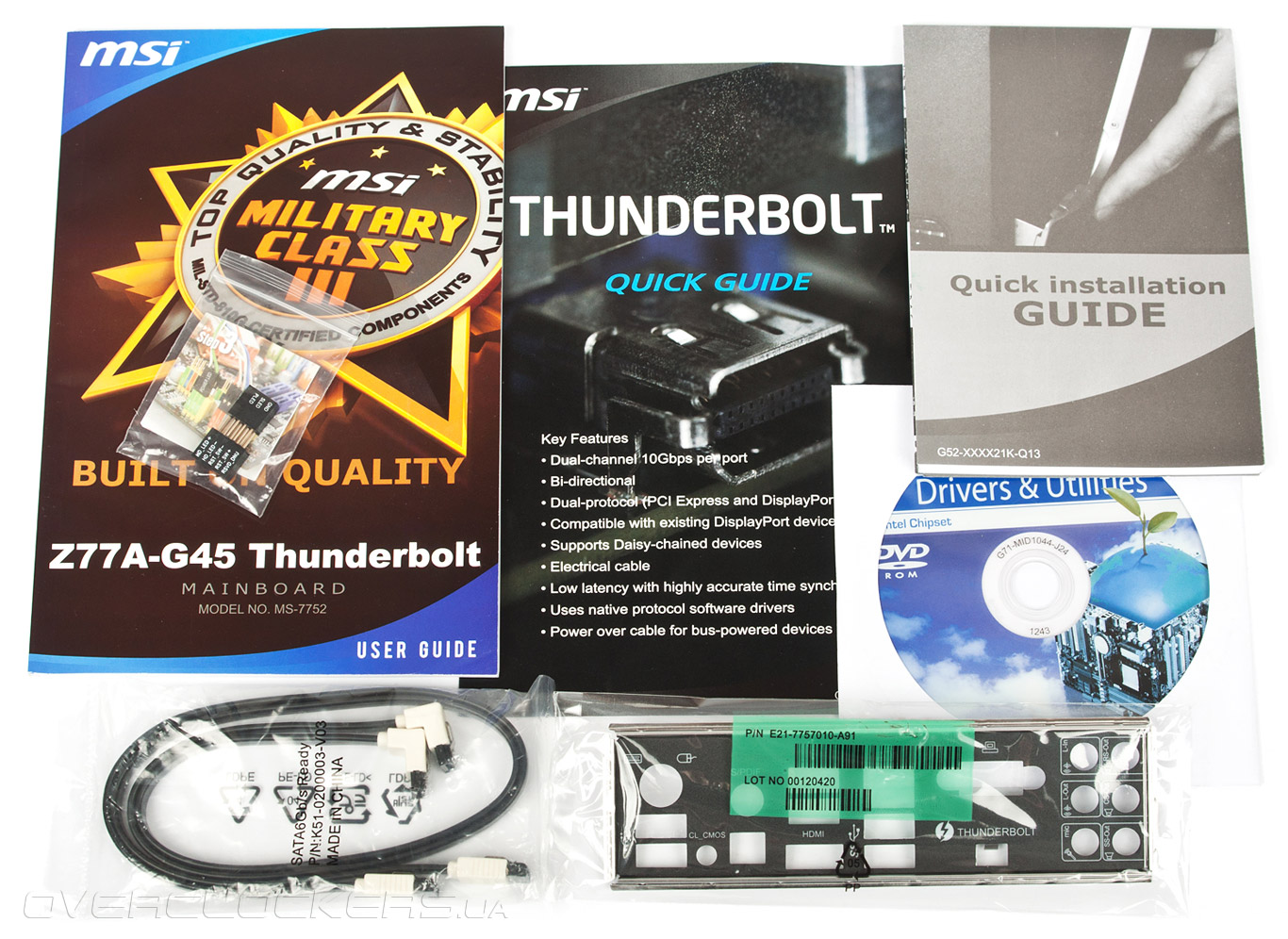

В комплекте поставки нашлись:
  • два кабеля SATA 6 Гбит/с;
  • заглушка на заднюю панель I/O Shield;
  • набор коннекторов M-Connectors;
  • DVD-диск с драйверами и ПО;
  • руководство пользователя;
  • буклет по сборке системного блока;
  • инструкция по работе с интерфейсом Thunderbolt.
MSI Z77A-G45 Thunderbolt

Перечень аксессуаров ничем не отличается от моделей начального уровня. Пара лишних кабелей SATA или мостик NVIDIA SLI могли бы отлично разнообразить скудный набор дополнительных принадлежностей MSI Z77A-G45 Thunderbolt.


Дизайн

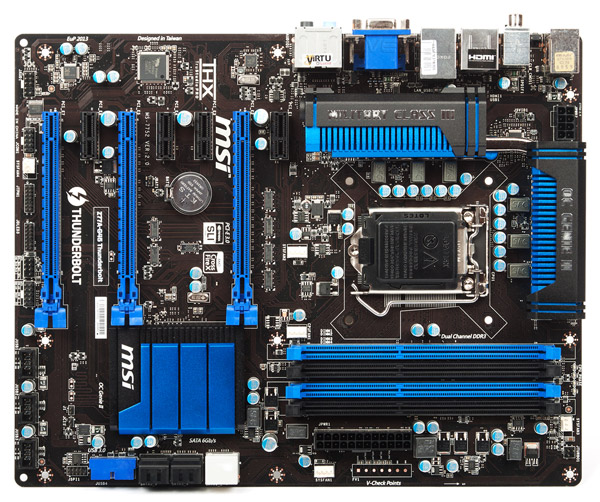

Как мы уже говорили, в основе материнской платы лежит системная логика Intel Z77 Express, которая обеспечивает совместимость с процессорами Intel LGA1155, включая модели из серии «К» с разблокированным множителем.

MSI Z77A-G45 Thunderbolt

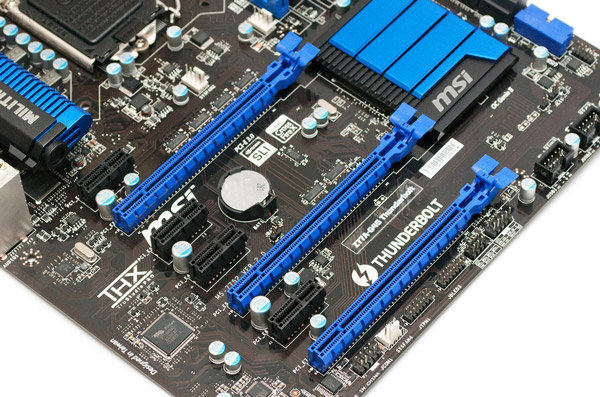

Материнская плата оснащена четырьмя слотами DIMM DDR3, в которые можно установить оперативную память суммарным объемом 32 ГБ. Диапазон частот простирается до 2800 МГц в режиме разгона, но для работы в таком режиме нужен удачный комплект ОЗУ и процессор Ivy Bridge. Для инсталляции графических акселераторов Z77A-G45 Thunderbolt располагает тремя разъемами PCI Express 3.0 x16, которые можно использовать для организации AMD CrossFireX и NVIDIA SLI. Порты PCI-E 3.0 x16 могут работать по схемам «х16+х0+х0», «х8+х8+х0» и даже «х8+х4+х4», правда, последний режим не доступен владельцам 32-нм процессоров Intel.

MSI Z77A-G45 Thunderbolt

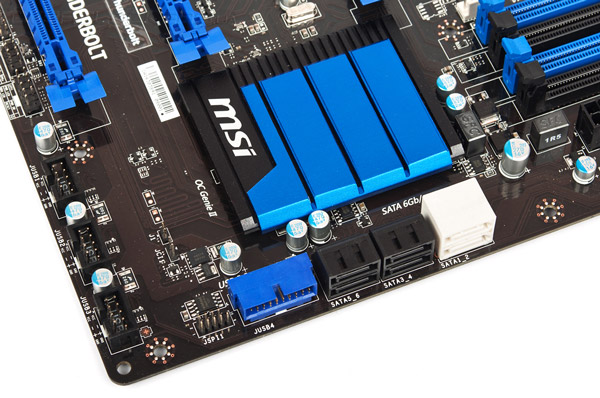

Функциональность материнской платы можно расширить за счет дополнительных карт, для которых предназначены четыре слота PCI-E 2.0 x1, однако, одновременно могут работать только три из них. Дисковая подсистема MSI Z77A-G45 Thunderbolt базируется на возможностях системой логики, которая отвечает за работу двух портов SATA 6 Гбит/с и четырех SATA 3 Гбит/с. Все порты SATA имеют горизонтальную ориентацию, что очень удобно в случае установки нескольких видеокарт с массивными радиаторами.

MSI Z77A-G45 Thunderbolt

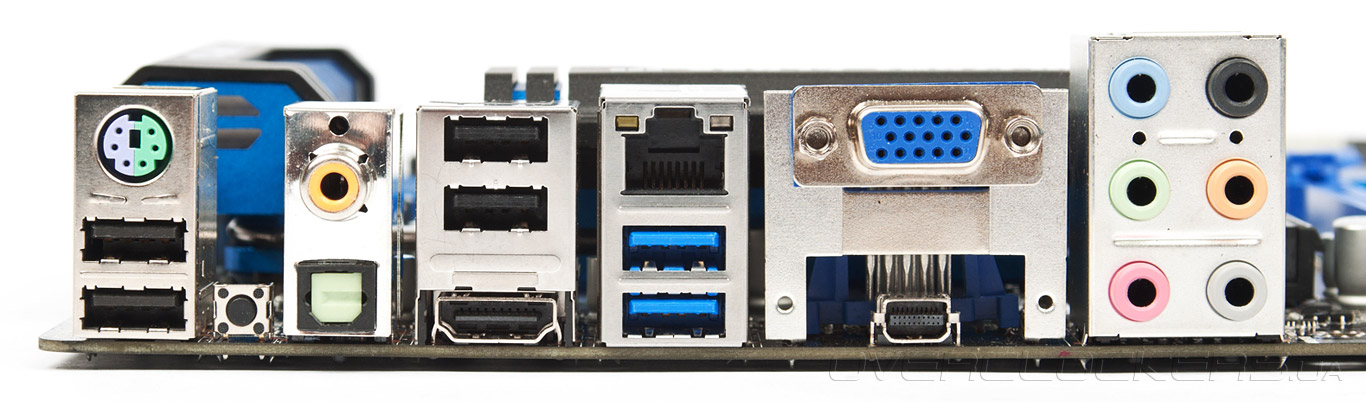

Героиня сегодняшнего обзора располагает десятью портами USB 2.0 и четырьмя USB 3.0, два из которых выведены на заднюю панель. За работу локальной сети отвечает контроллер Realtek RTL8111E, а звуковая подсистема базируется на восьмиканальном HD-аудиокодеке Realtek ALC892. Наконец, ключевая особенность новинки — поддержка одного порта Thunderbolt обеспечивается за счет микросхемы Intel DSL3310. В итоге, на задней панели системной платы нашлось место для:
  • комбинированного разъема PS/2;
  • четырех USB 2.0 и двух USB 3.0;
  • кнопки Clear CMOS;
  • коаксиального и оптического портов S/PDIF;
  • видеовыходов D-Sub и HDMI;
  • интерфейса Thunderbolt;
  • сетевого разъема RJ-45;
  • шести аналоговых аудиовыходов.
MSI Z77A-G45 Thunderbolt

При использовании встроенного графического ядра возможна одновременная работа двух любых видеовыходов, а при желании ресурсы встроенной и дискретной видеокарт можно объединить при помощи Lucid Virtu MVP.

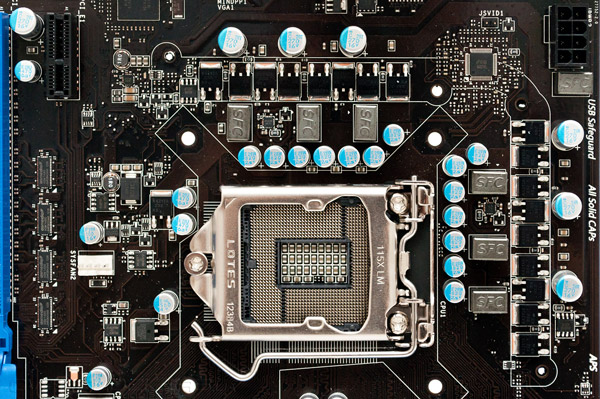

Преобразователь напряжения MSI Z77A-G45 Thunderbolt построен по шестиканальной схеме, где четыре фазы питают вычислительные ядра, один канал обеспечивает напряжением встроенное графическое ядра, а оставшаяся фаза отвечает за формирование напряжение на «системном агенте». В основе VRM лежит цифровой ШИМ-контроллер uP1618A, который поддерживает функцию Loadline calibration, регулировку частоты переключения силовых элементов и может управлять количеством активных фаз в зависимости от нагрузки. В качестве силовых элементов используются транзисторы с низким сопротивлением открытого канала, и другие компоненты, соответствующие стандарту надежности Military Class III.

MSI Z77A-G45 Thunderbolt

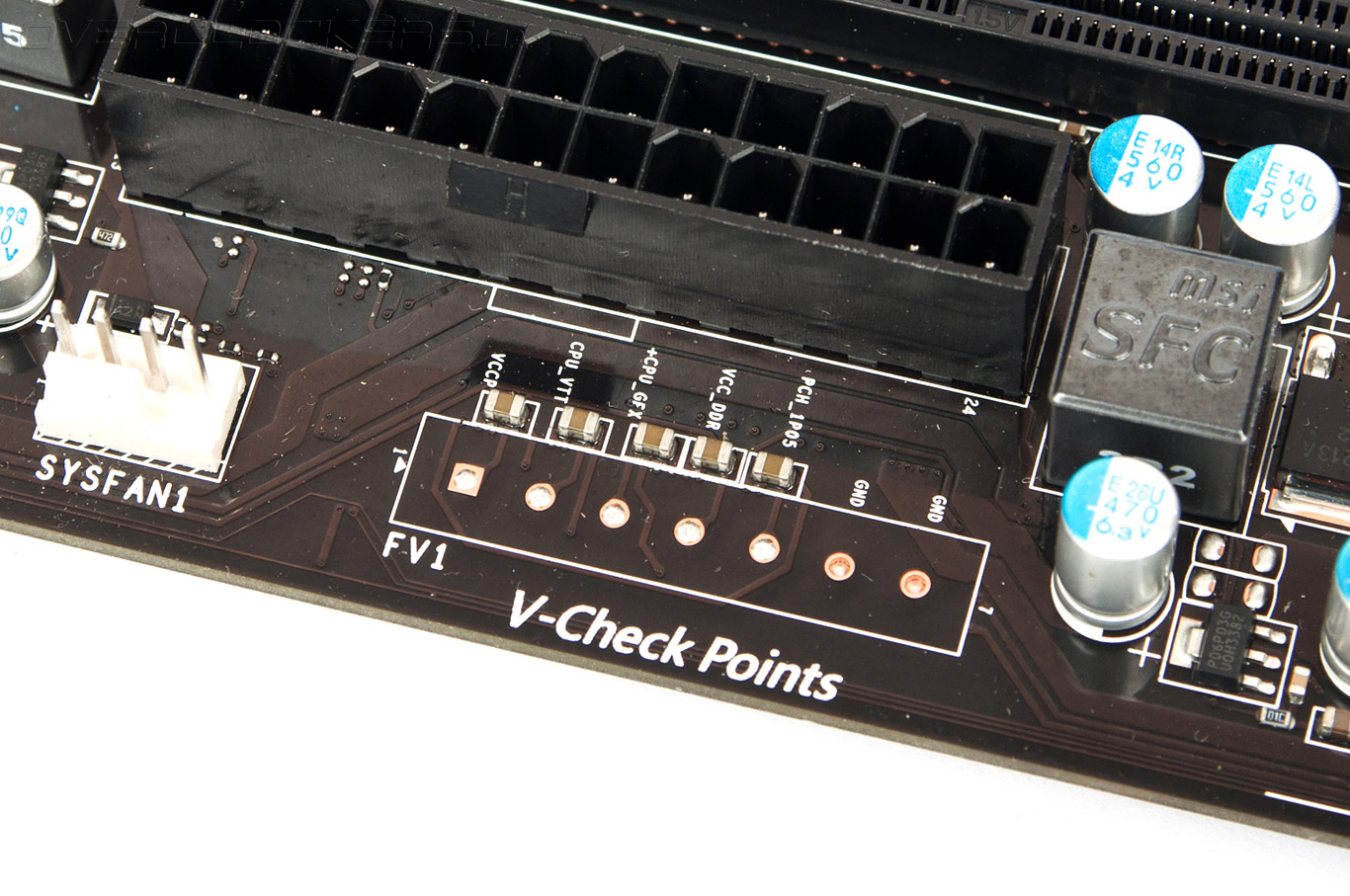

Напряжение к преобразователю напряжения подводится при помощи восьмиконтактного разъема EPS12V. Одним словом, силовая подсистема новинки имеет определенный запас прочности, который может пригодиться во время экспериментов по оверклокингу. Любители разгона по достоинству оценят еще одну особенность Z77A-G45 Thunderbolt — наличие контрольных точек V-Check Points, предназначенных для измерения напряжений питания при помощи мультиметра.

MSI Z77A-G45 Thunderbolt

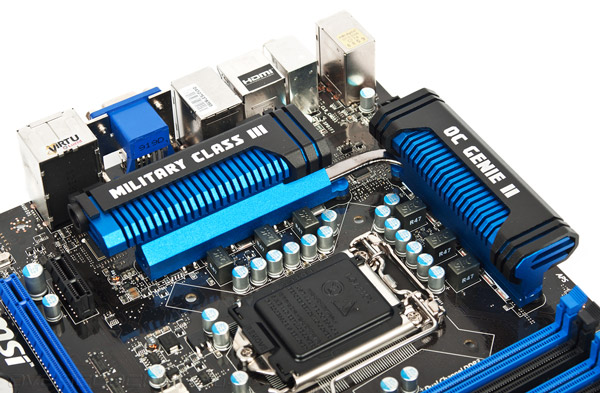

Материнская плата позволяет подключить пять вентиляторов, причем, для трех доступна возможность управления скоростью вращения посредством ШИМ. Для отвода тепла от силовых элементов VRM служит пара массивных радиаторов, изготовленных из алюминиевого сплава.

MSI Z77A-G45 Thunderbolt

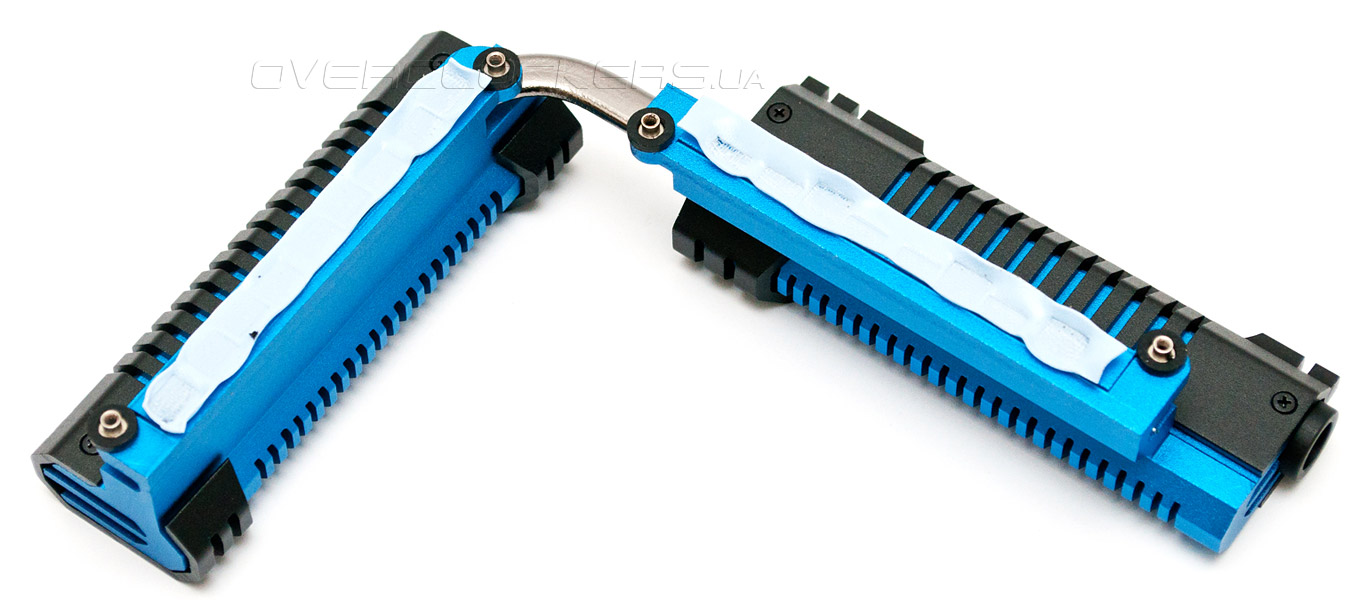

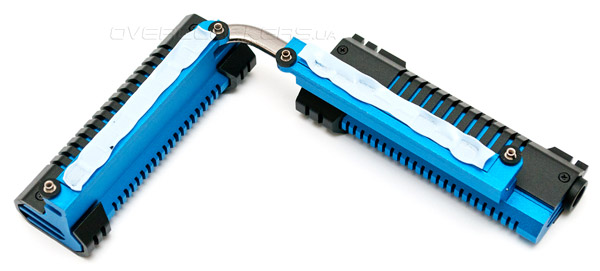

Для повышения эффективности в конструкции используется тепловая трубка, а винтовое крепление обеспечивает надежный прижим.

MSI Z77A-G45 Thunderbolt

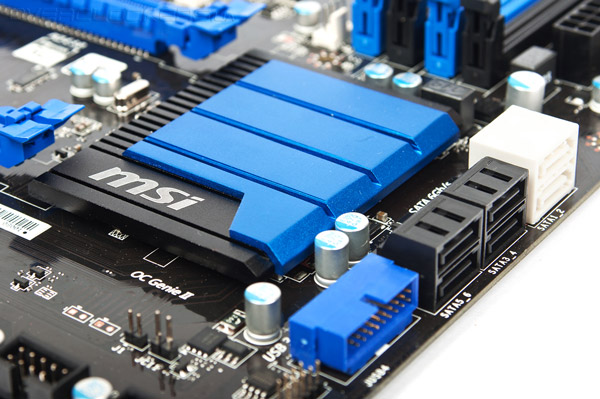

За охлаждение системной логики Intel Z77 Express отвечает компактный плоский радиатор, который оставался едва теплым даже в самых тяжелых режимах.

MSI Z77A-G45 Thunderbolt
