Компания MSI уже успела выпустить немало материнских плат на базе Intel Z370, однако до украинской розницы они добираются, пока что, неспешно. Одной из первых «заряженных» моделей оказалась нынешняя испытуемая. В связи с выходом шестиядерных процессоров одним из главных вопросов вновь стал температурный режим VRM и готовность плат к оверклокингу как таковому. Однако ключевой особенностью этой модели является расширенная работа с подсветкой, можно сказать, тенденция по завлечению покупателей на броские и яркие оттенки сохраняется и, судя по всему, не собирается сбавлять оборотов. Тут появилась поддержка не просто лент типа RGB LED (используются четырёхконтакные площадки для подключения), а и более интеллектуальных, с адресацией (для них предусмотрено уже три контакта). Здесь есть по два гнезда под каждый тип.
Более традиционный осмотр устройства позволяет судить о немногочленных привнесениях дополнительных гнёзд. Сторонний контроллер обеспечивает работу пары выходов USB самой последней версии. Также в комплект поставки входит бонусный адаптер беспроводных сетей, но имеется и версия модели без такой платы. Общий набор возможностей описан в таблице ниже.
| Модель | MSI Z370 Gaming Pro Carbon AC (MS-7B45 VER:2.0) |
|---|---|
| Официальная страница продукта в Сети | msi.com |
| Чипсет | Intel Z370 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3 (Coffee Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2667/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) |
| Встроенное видеоядро (в процессоре) | Intel HD 630 |
| Видеоразъёмы | DisplayPort, HDMI |
| Количество подключаемых вентиляторов | 6x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142) 8 х 3.1 Gen1 (4 разъёма на задней панели, Z370) 6 x 2.0 (2 разъёма на задней панели, Z370) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z370) |
| RAID | 0, 1, 5, 10 (SATA, Z370), 0, 1 (M.2 PCI-E, Z370) |
| Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) Intel Dual Band Wireless-AC 8265 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
| COM | – |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 304 x 243 |
| Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, пара колодок для подключения лент RGB LED (+12V, 5050), пара колодок для подключения лент RGB LED (+5V, WS2812B и Corsair), M.2 Shield |
| Цена в рознице, $ | 246 |
Упаковка и комплектация
Коробка обычных размеров. На лицевой стороне отмечены ключевые особенности — наличие подсветки RGB (комплекс настроек Mystiс Light) и принадлежность к средней по ранжированию серии игровых плат — Performance Gaming.
Сзади есть фото устройства и небольшая таблица с его характеристиками, схематическое изображение задней панели также имеется. Оставшееся пространство отведено под описание преимуществ этого продукта.
Помимо платы в коробке есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- карточка регистрации покупателя;
- диск с драйверами и фирменным ПО;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- двойной жёсткий мостик для организации SLI;
- комплект для организации сетей Wi-Fi и Bluetooth (адаптер с интерфейсом PCI-E x1 и USB колодкой, кабель USB 2.0 (внутренний), крепёжный винт для корпуса, пара внешних антенн).
Последний компонент является логичным дополнением к плате, имеющей в именовании суффикс «AC», его установка не является обязательной. Сердцем выступает двухдиапазонный контроллер от Intel. Этот продукт MSI не является самодостаточным, хотя и оснащён фирменной индивидуальной маркировкой (модель MS-B905C VER:1.1), тем не менее, в зарубежных магазинах его можно найти в продаже по цене близкой к $40 (она выглядит явно завышенной).
Внешний вид
Используется строгая гамма цветов, монохромная, преимущество чёрных оттенков. Плата предназначена исключительно под сборку ПК, для облегчения эксплуатации в режиме открытого стенда нет ровным счётом ничего (отсутствуют кнопки, переключатели, вспомогательные индикаторы, тот же контроллер кодов POST также не предусмотрен). Для крепления заготовлено девять отверстий, как у большинства продуктов формата ATX.
Тыльная сторона может быть интересна россыпью светодиодов разных типов, других электронных компонентов здесь практически нет.
Конструкция охладителя чипсета достаточно сложная, в неё встроен светофильтр, под которым находится группа светодиодов RGB.
Имеется пара слотов M.2. Нижний на плате сможет принять устройства не длиннее, чем типоразмера 2280, а верхний не имеет такого ограничения, кроме того, он оснащён охладителем с предустановленной термолипучкой большой площади.
В области размещения видеоускорителя расположены четыре продольных слота SATA и одно гнездо под кабели USB 3.1 Gen1 такого же типа. Чуть выше есть ещё одна колодка уже поперечного типа.
Два выхода SATA смещены в низ платы, там же находятся и колодки для кабелей USB версии 2.0.
Экранированные слоты PCI-E x16 работают с процессором, а остальные — с хабом.
Realtek ALC1220 упрятан под экранирующий элемент, ему помогает один операционный усилитель и группа особых конденсаторов.
Микропереключатель, находящийся у нижней грани, предназначен для нужд подсистемы иллюминации и не поможет в чём-либо ещё.
Под диагностические нужды рассчитан комплекс из четырёх красных светодиодов EZ Debug LED. Такое же число индикаторов распаяно над слотами модулей памяти, загораются они при установке соответствующей планки. Ещё три индикатора есть под лапками у гнёзд PCI-E x16, красное свечение подтверждает работу на полной скорости, а белое (согласно инструкции) — сниженную до формулы x8/x4.
Радиаторы на силовых элементах массивны и приземисты, вряд ли здесь появятся проблемы совместимости с охладителями ЦП.
В качестве основы стабилизатора напряжений используется пятиканальный ШИМ-контроллер uPI Semiconductor uP9508. CPU Voltage формируется при участии четырёх внешних драйверов (маркировка FH UGF73N). Для работы интегрированного видеоконтроллера используют единственный драйвер-удвоитель uP1961. Таким образом, получаем конфигурацию работы преобразователя по схеме «4+2 фазы». Силовые элементы выбраны производства ON Semiconductor — NTMFS4C029N и NTMFS4C024N. Для каналов ЦП использован приём удвоения числа транзисторов в составе каждого канала, то есть всего их шестнадцать штук. А у ГП в паре используют только мощную модель (NTMFS4C024N), суммарно вышло шесть элементов.
Тепловой трубки у пары силовых радиаторов нет, между собой они скреплены пластиковой накладкой. Используются термопрокладки разных цветов с достаточной площадью. Для чипсета выбрали материал скорее напоминающий пасту (либо же это очень тонкая прокладка).
Сзади есть восемь выходов USB (включая симметричный), два цифровых видеовыхода и пять аудиогнёзд. Имеется S/PDIF, гнездо под кабель Ethernet оснащено красной подсветкой. Набор вполне соответствует статусу платы. Пластиковый козырёк оснащён подсветкой (там имеется светофильтр и группа элементов RGB).
Возможности UEFI

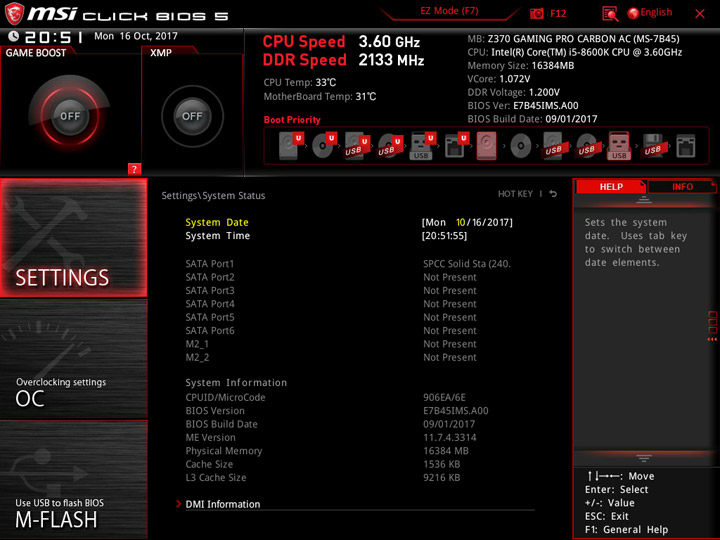

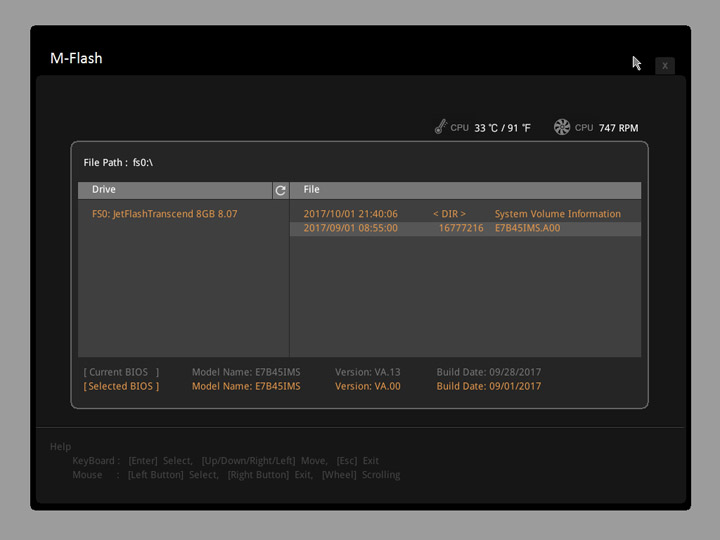

В нашу лабораторию плата попала с тестовым микрокодом, потому я использовал фирменную утилиту M-Flash для перехода на единственную финальную сборку, доступную к моменту написания материала.

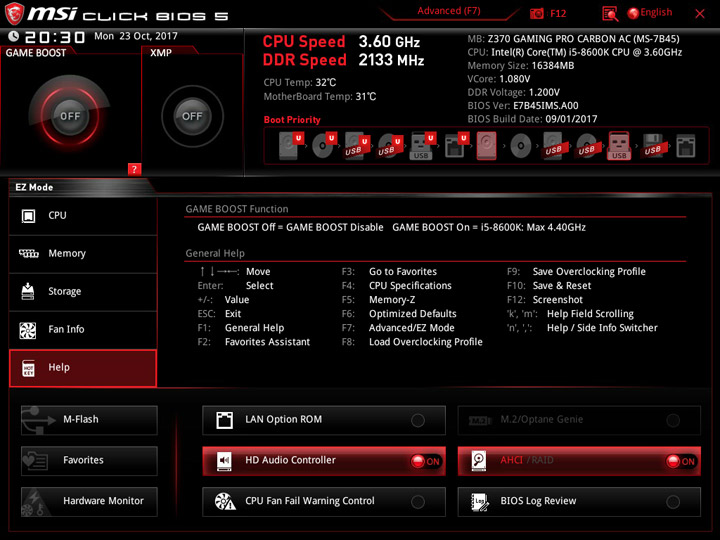

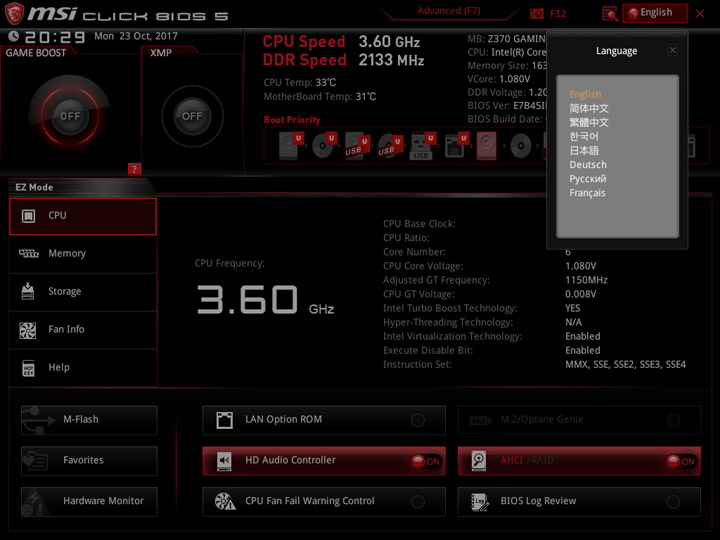

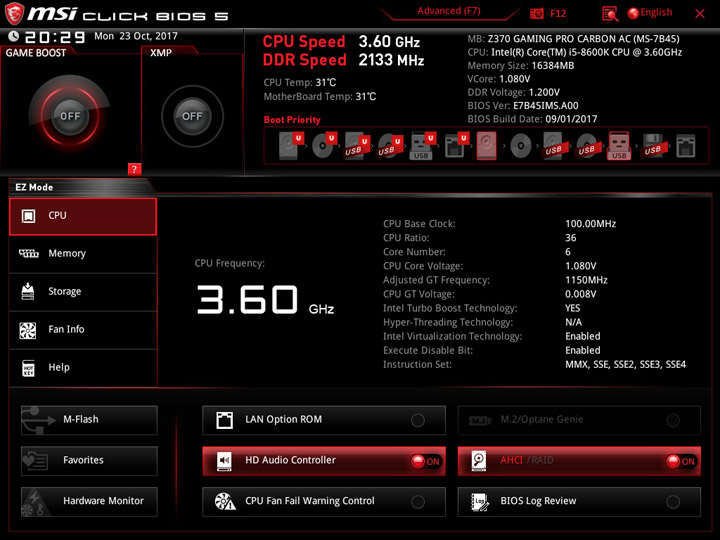

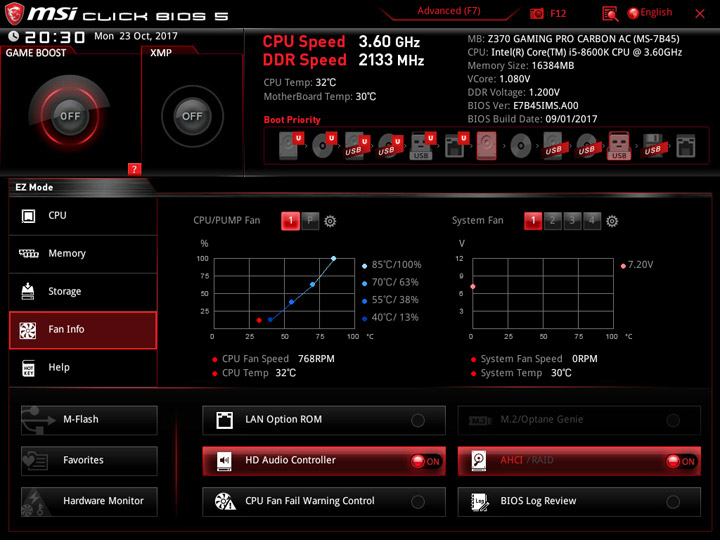

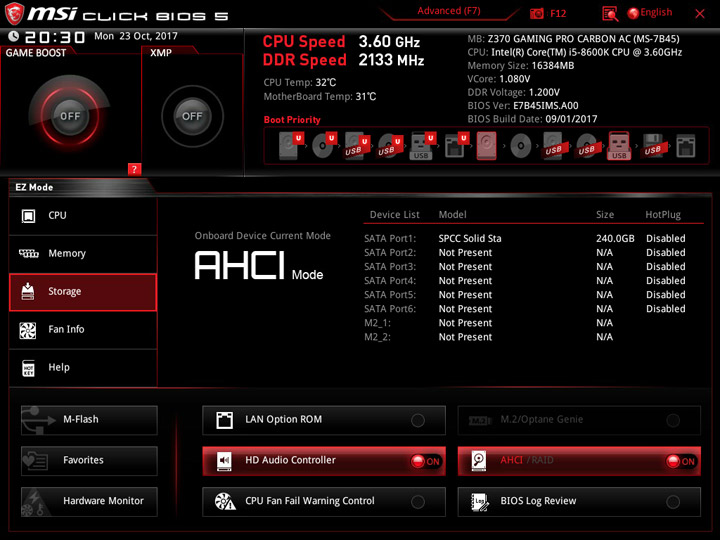

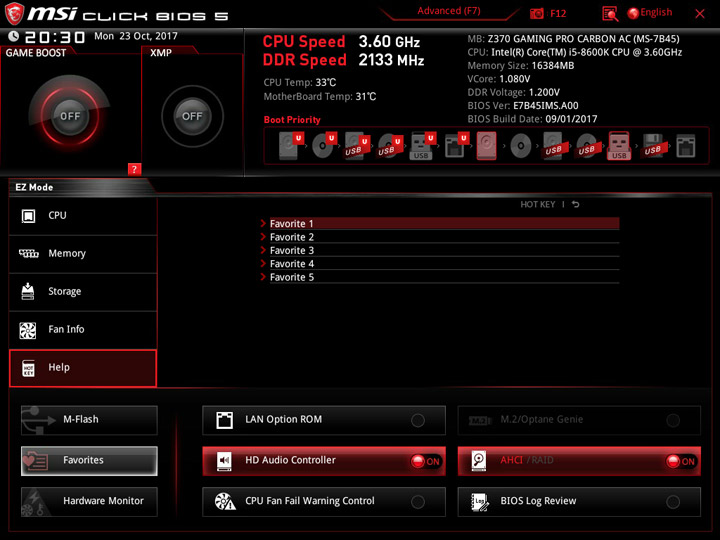

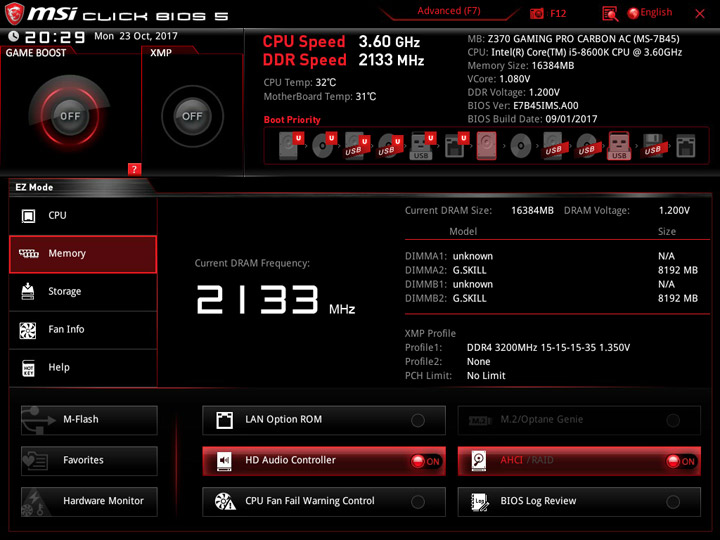

В базовом меню доступно: выбор языка, установка приоритета среди загрузочных устройств, активация профиля фирменного разгона ЦП и профиля для DRAM, изучение сведений об используемых компонентах. Также есть пять закладок под формирование списков из всех пунктов меню UEFI, для быстрого и удобного доступа.

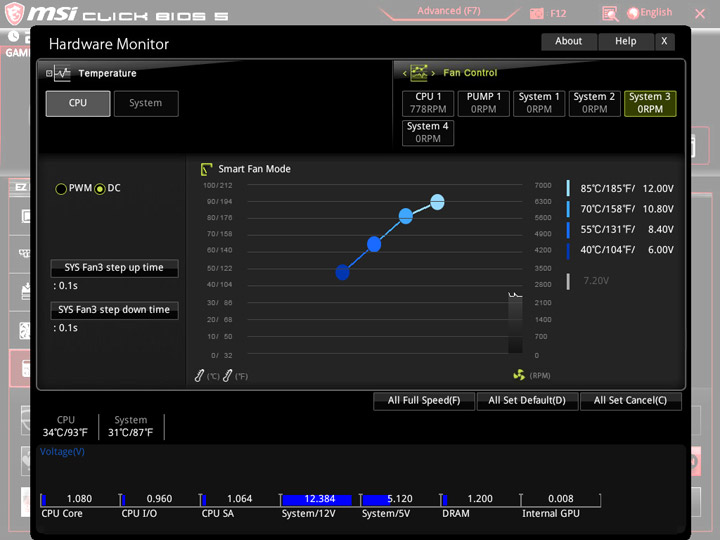

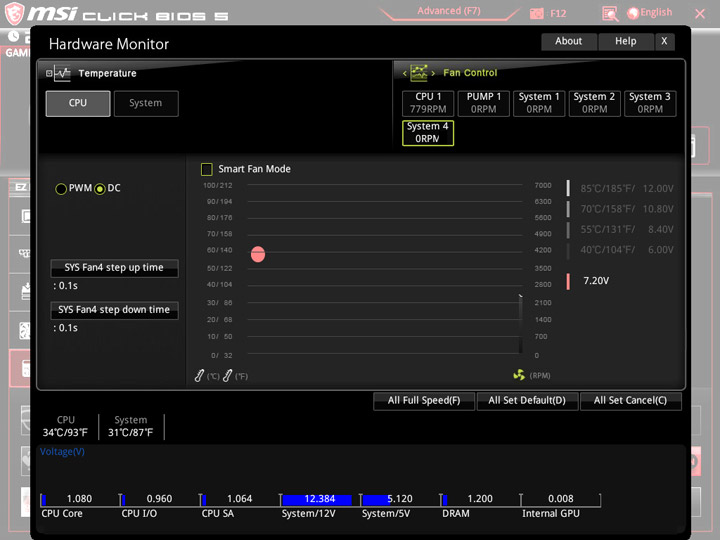

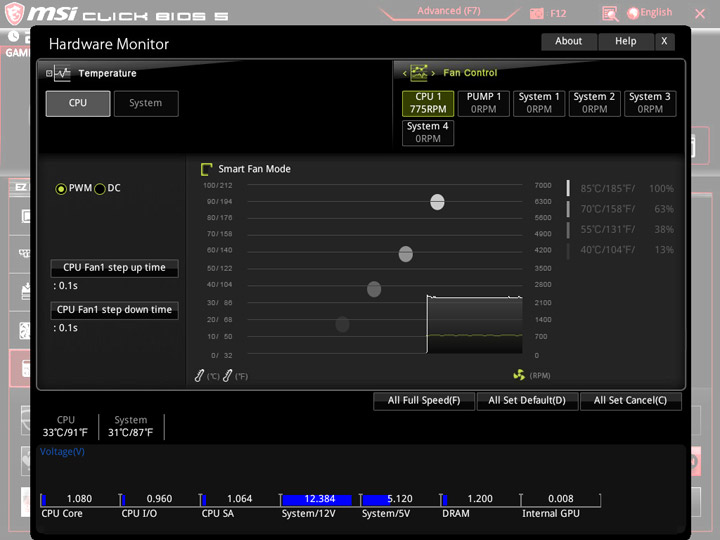

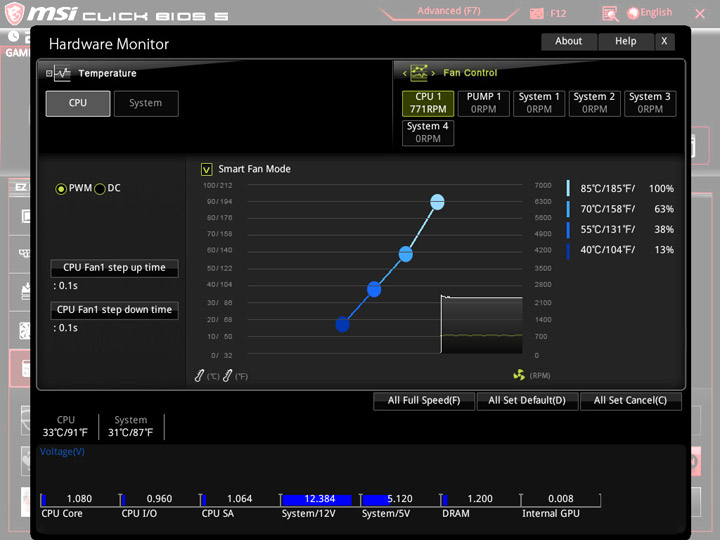

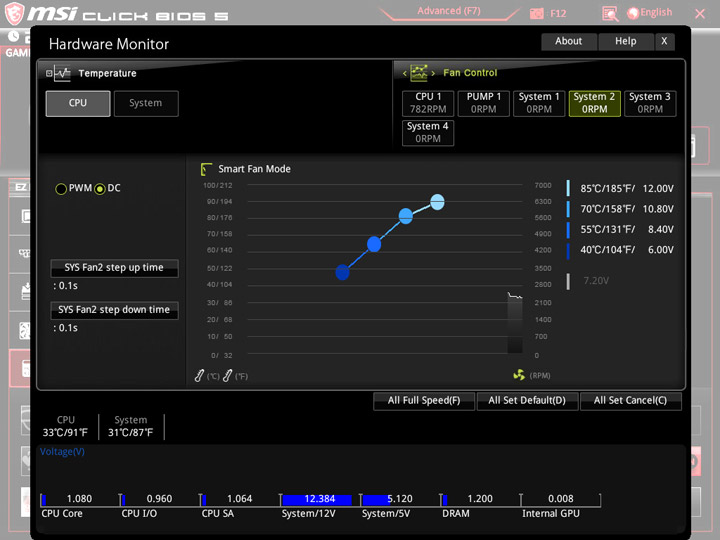

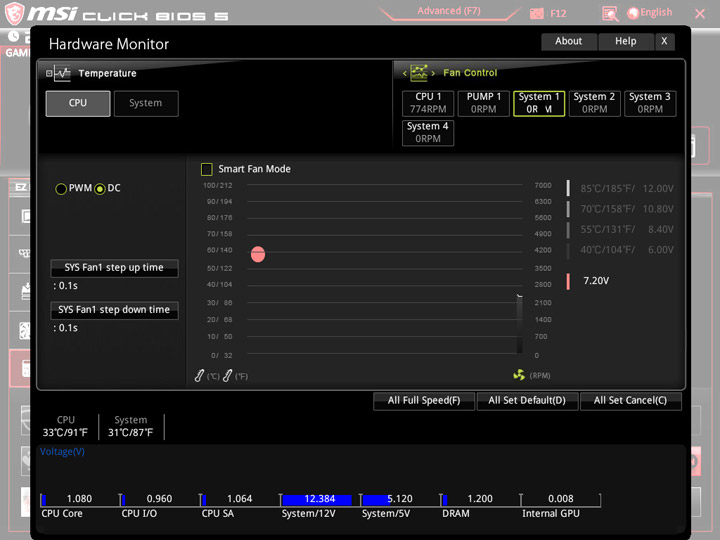

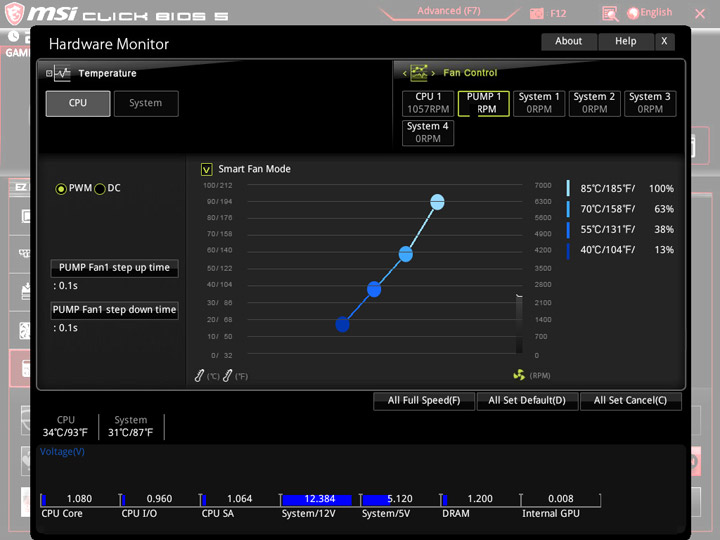

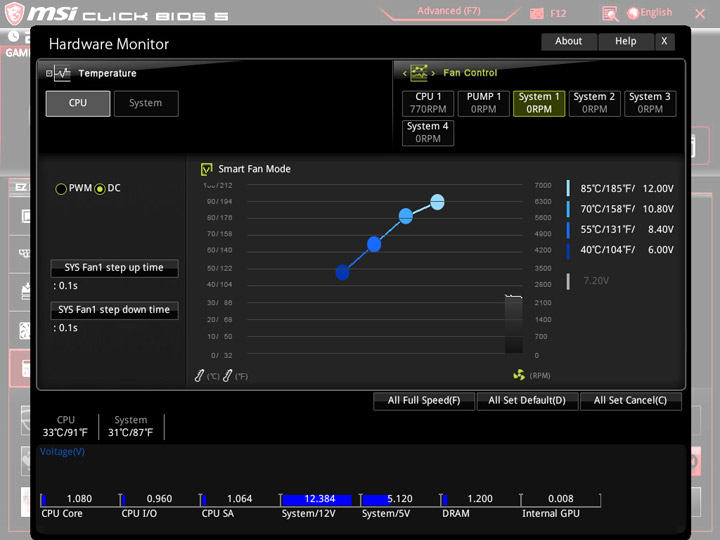

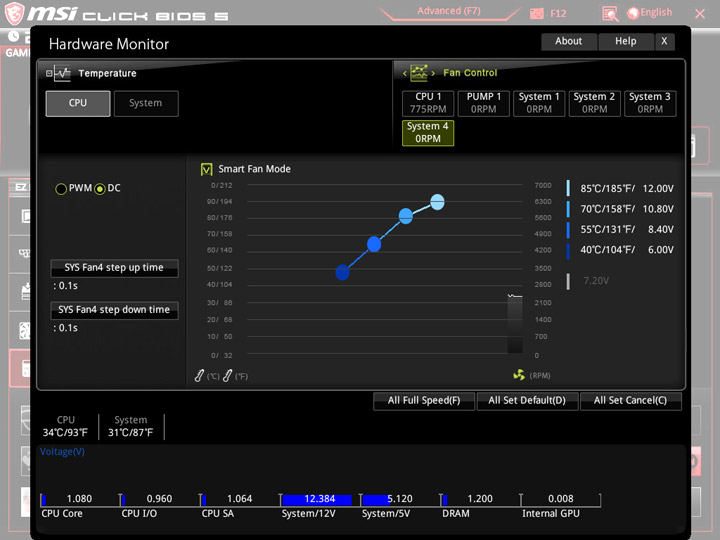

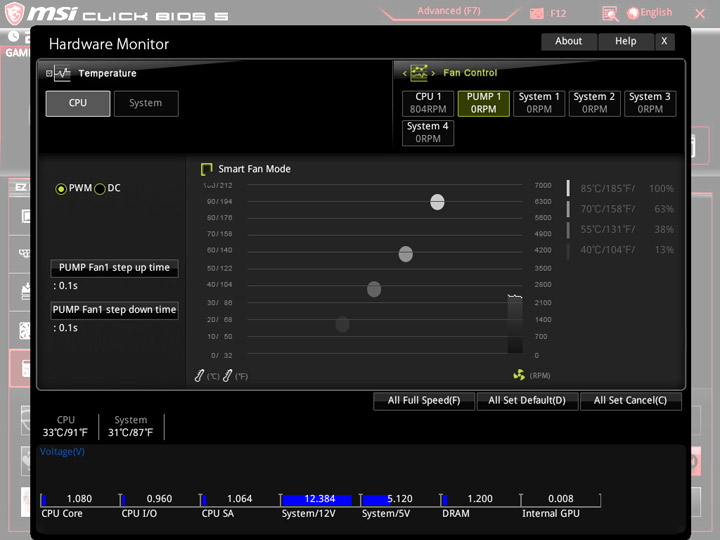

Главная роль у Hardware Monitor — настройка схем работы шести охладителей, в каждом случае можно выбрать режим функционирования (PWM или DC) и опорную температуру (процессора или системную). Конечно, есть и ряд самых важных значений действующих системных напряжений.

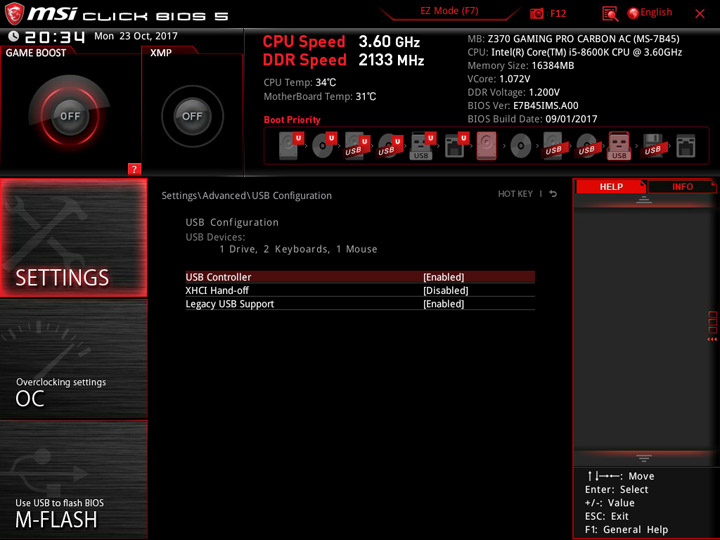

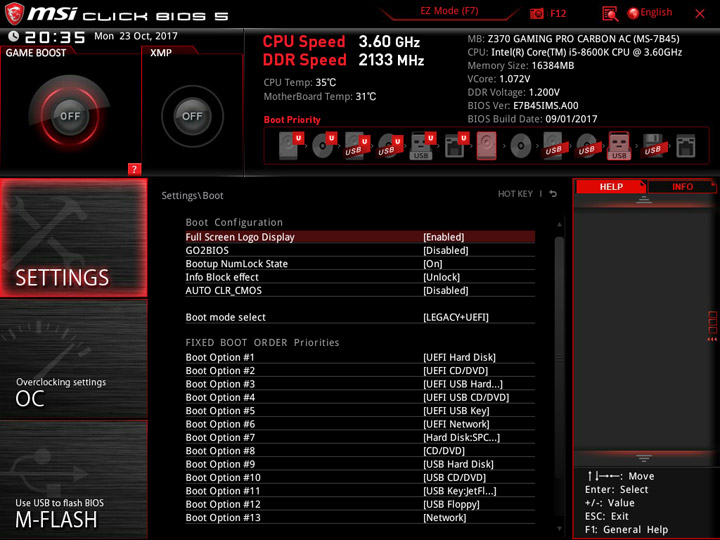

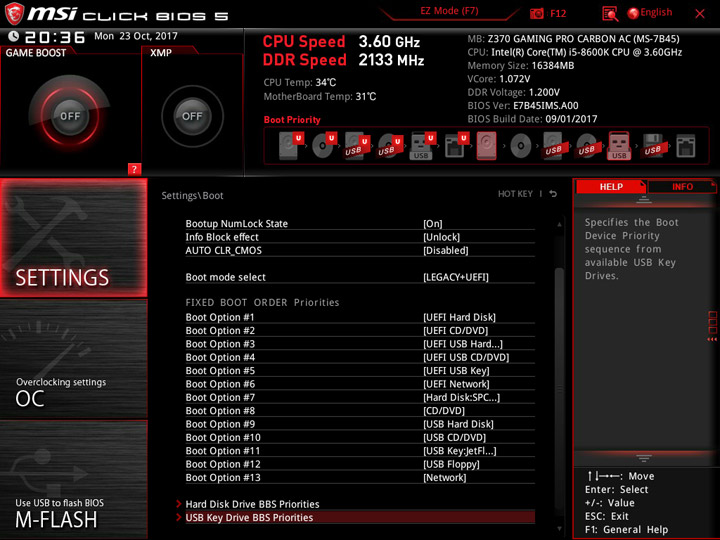

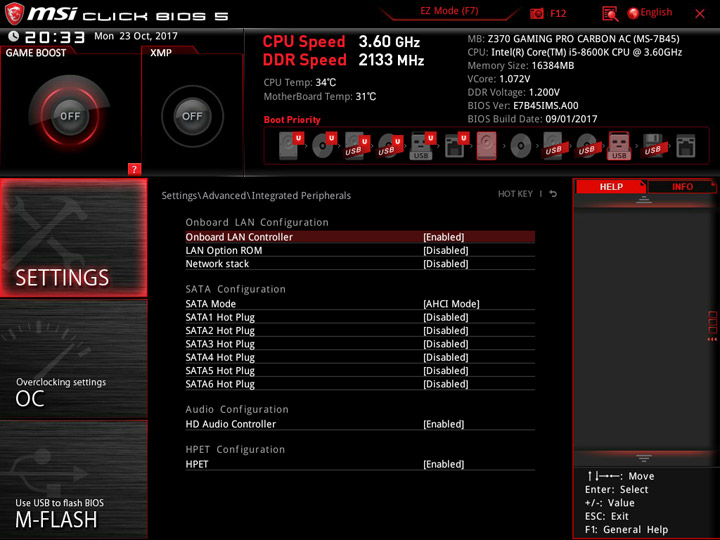

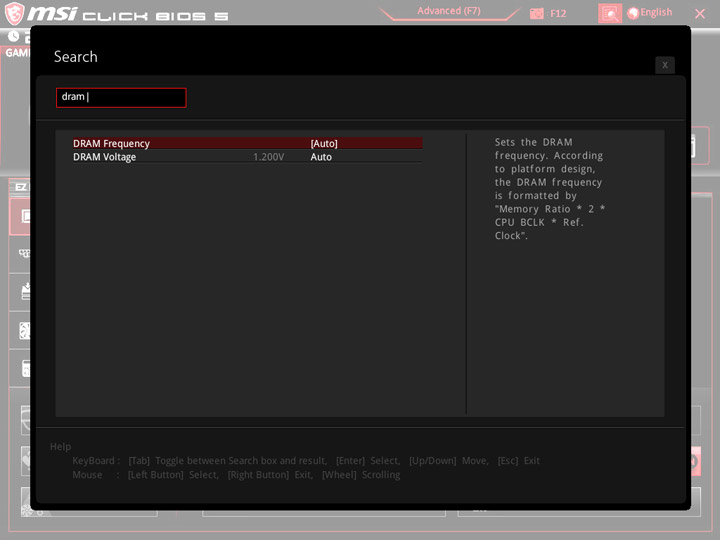

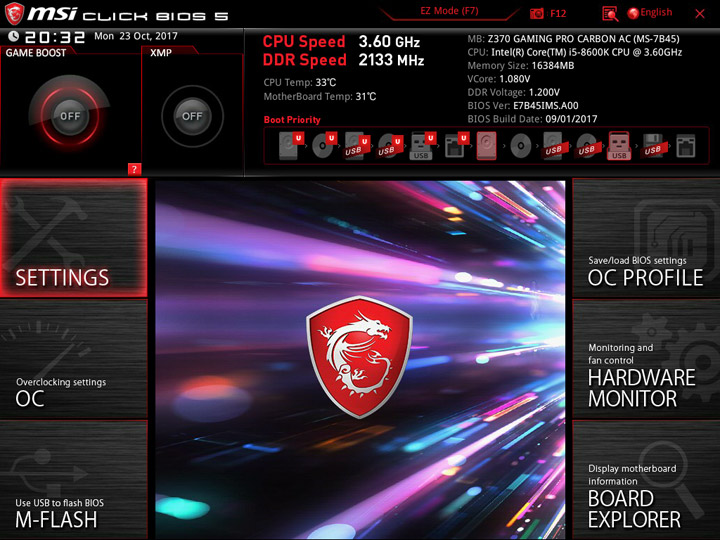

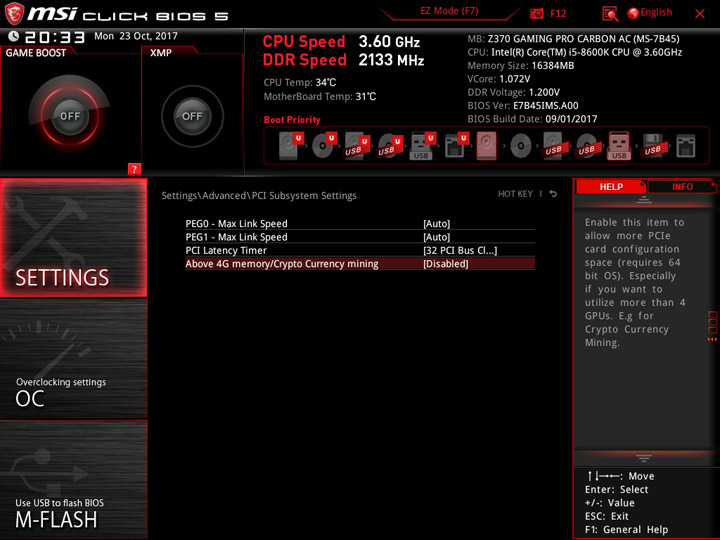

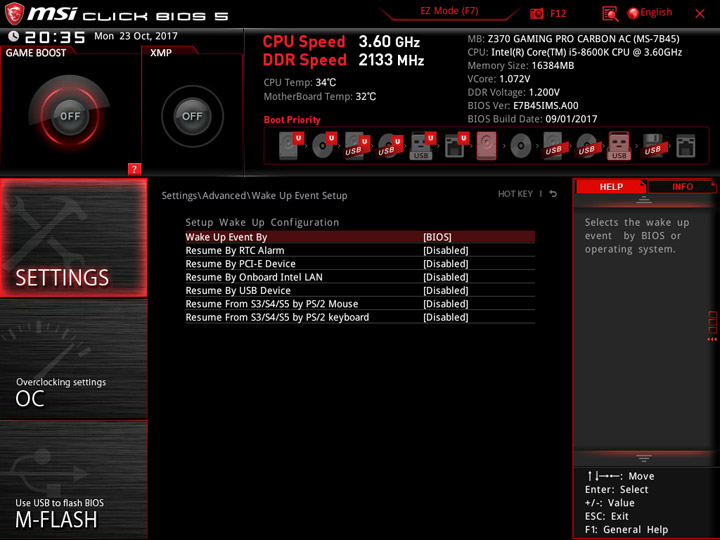

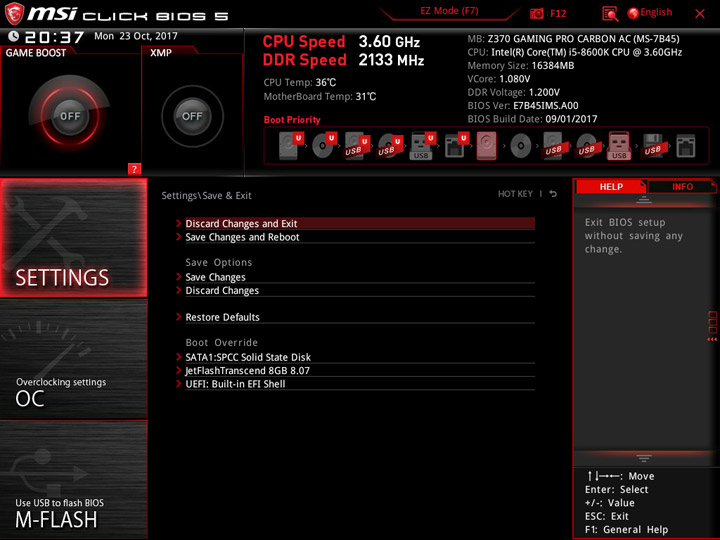

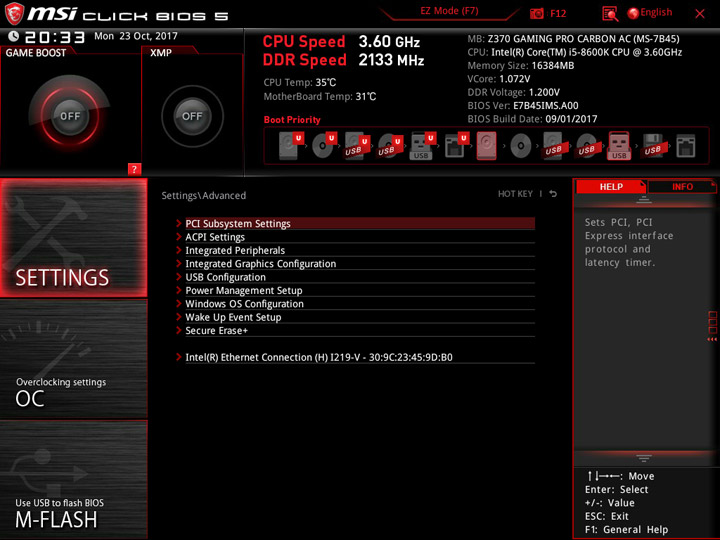

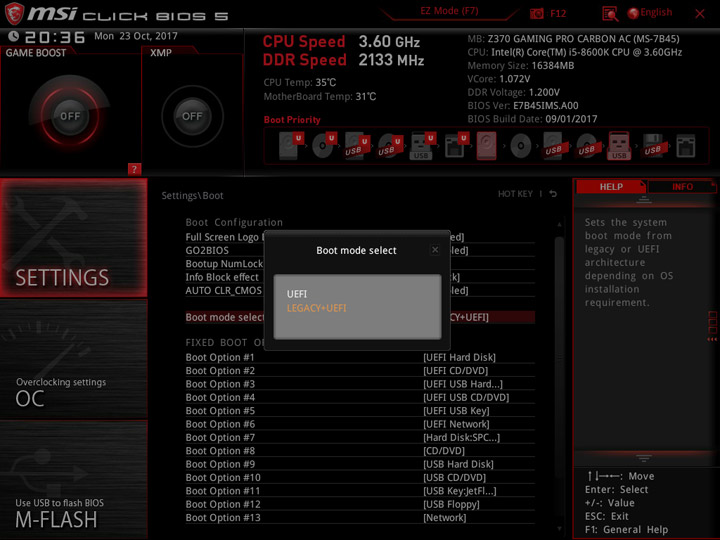

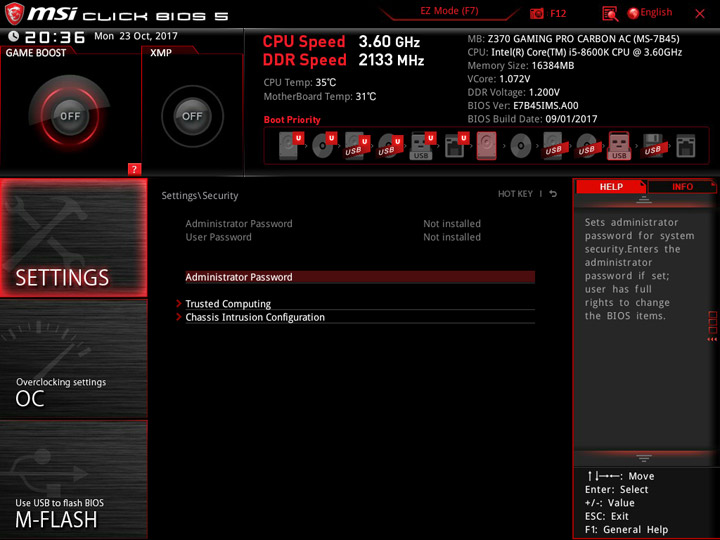

Облик расширенного меню Click BIOS 5 такой же, как и у предыдущего поколения продуктов. Settings — первая глава, здесь находятся настройки всех компонентов системы, не связанных с быстродействием ПК.

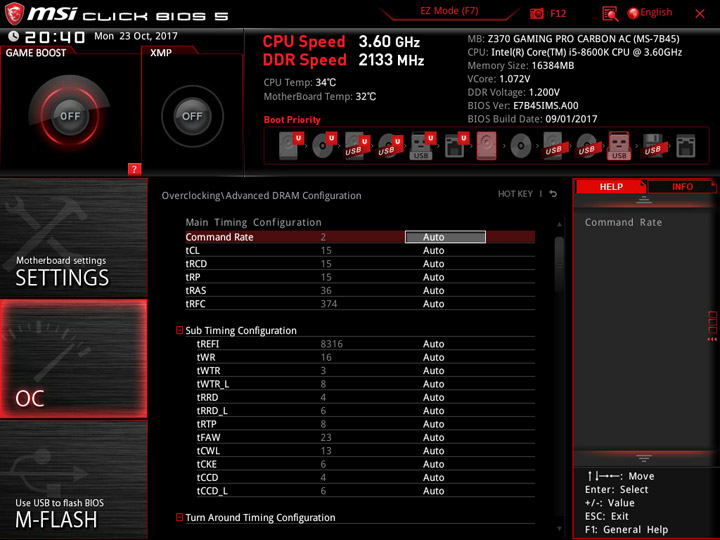

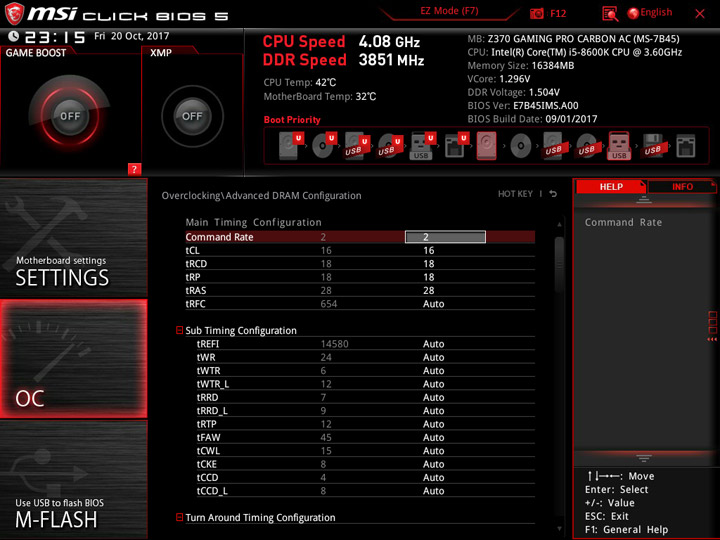

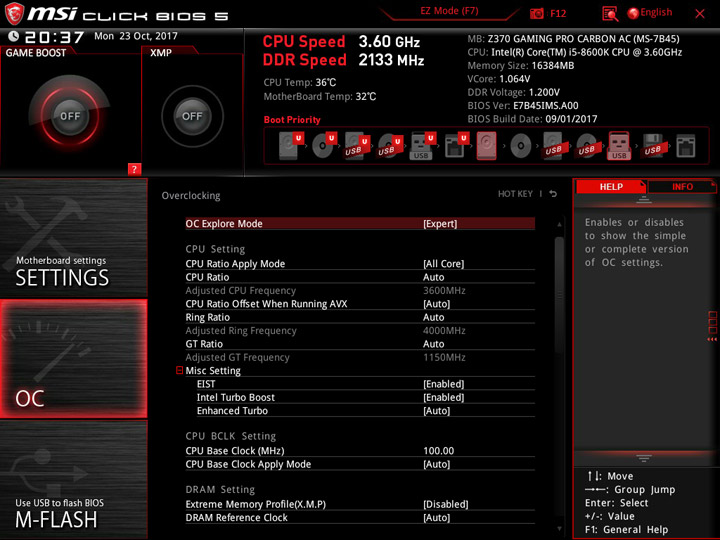

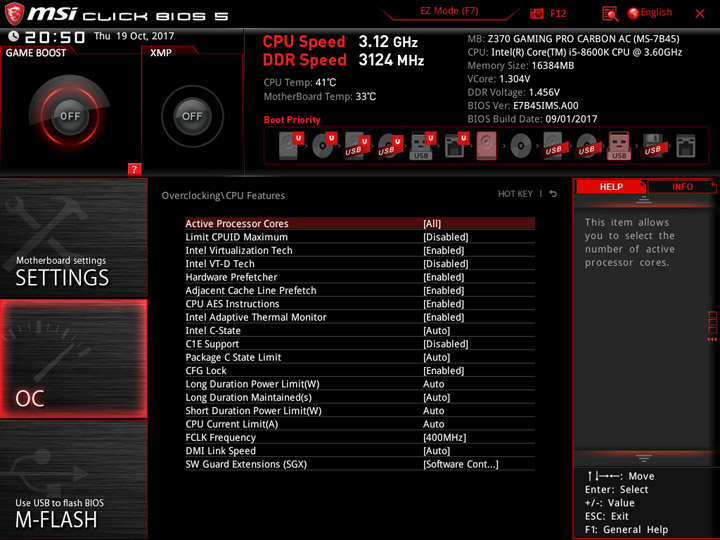

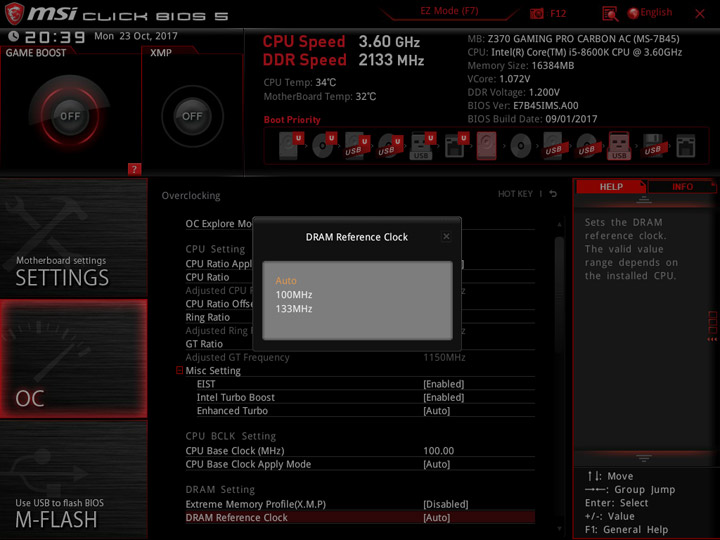

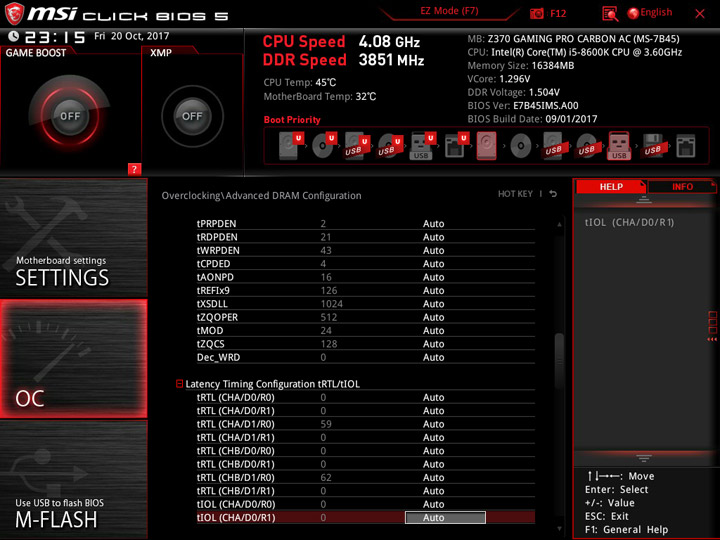

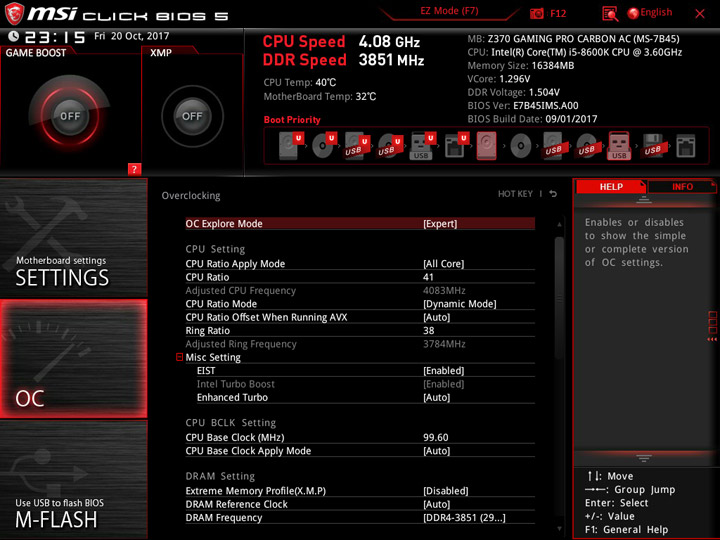

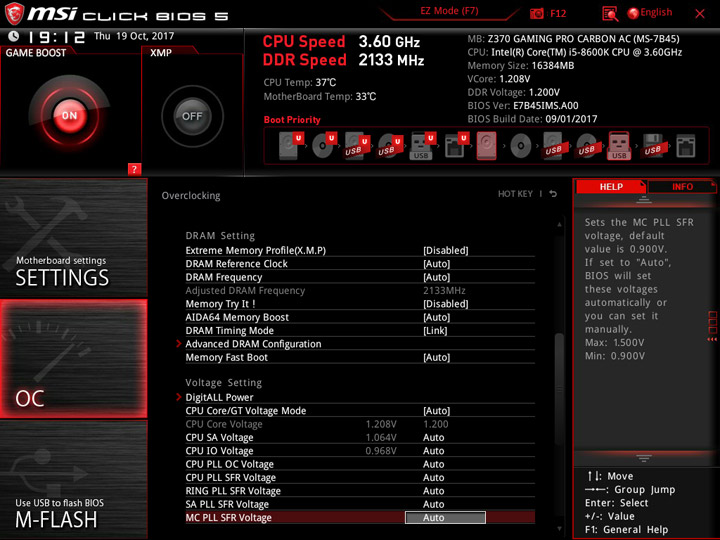

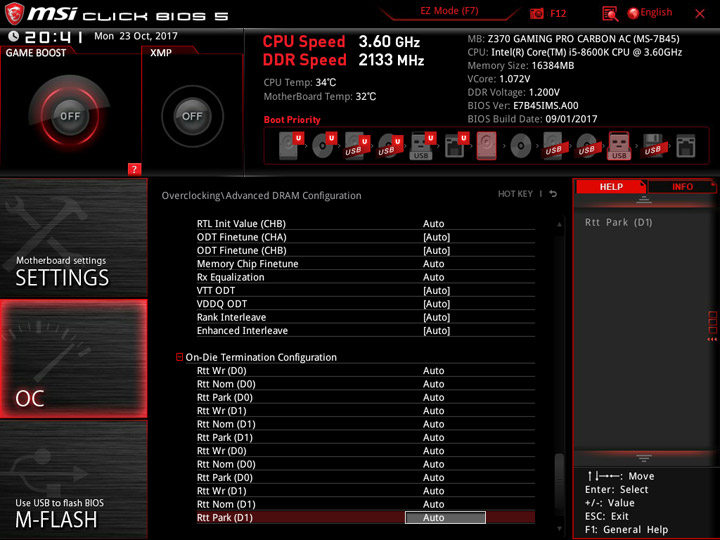

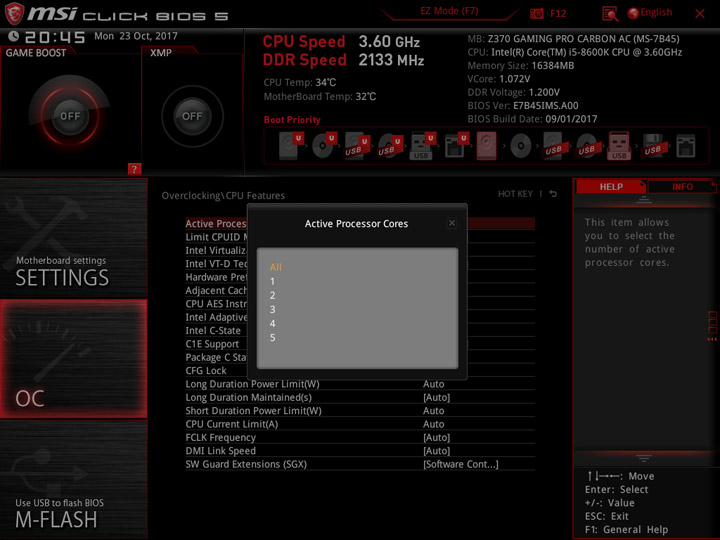

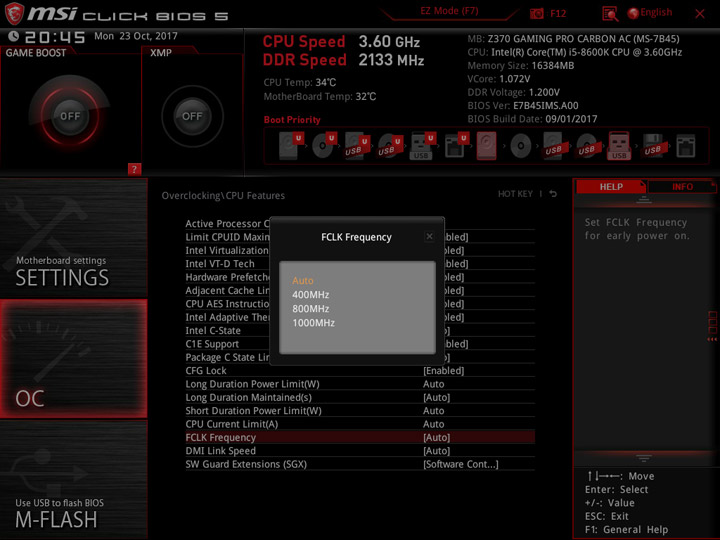

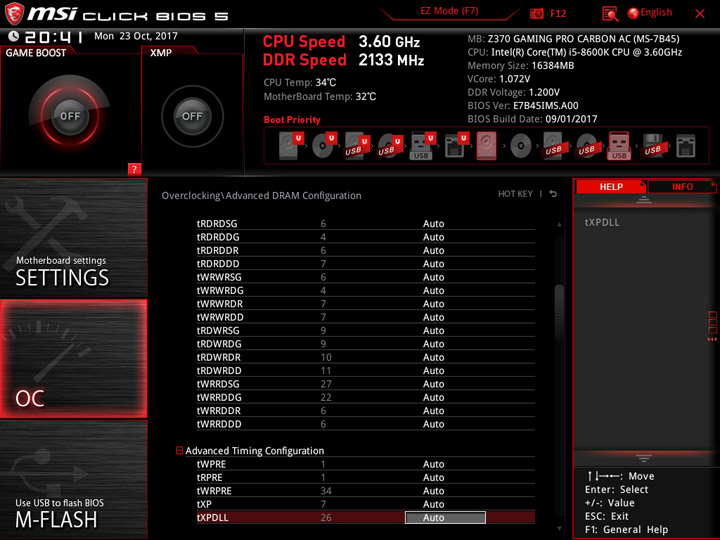

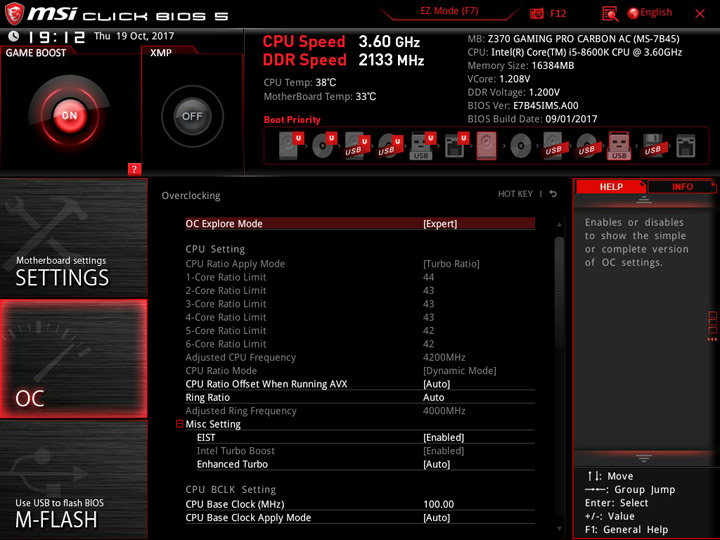

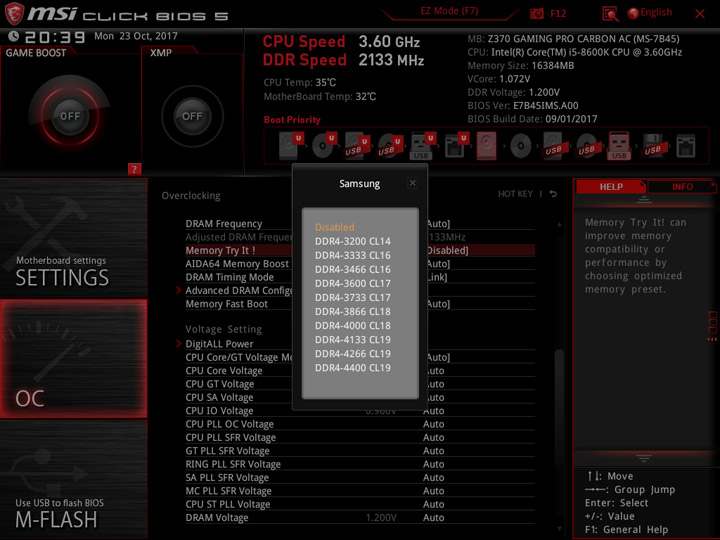

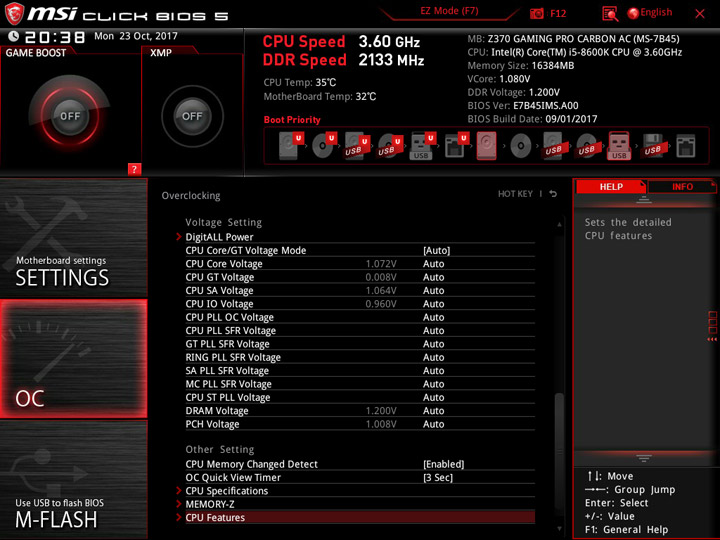

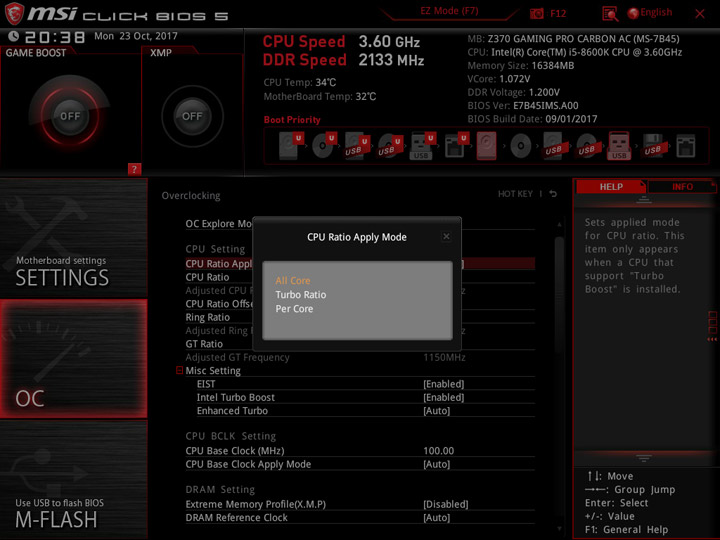

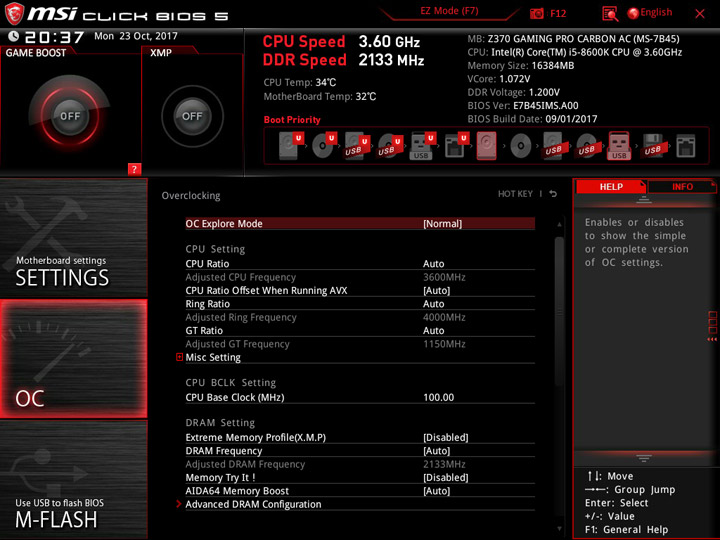

Для разгона предусмотрен второй раздел — OC. Есть два режима, Normal и Expert, последний радикальных привнесений не даёт. Доступны несколько профилей для ускоренного изучения разгонного потенциала у набора памяти (Memory Try It !).

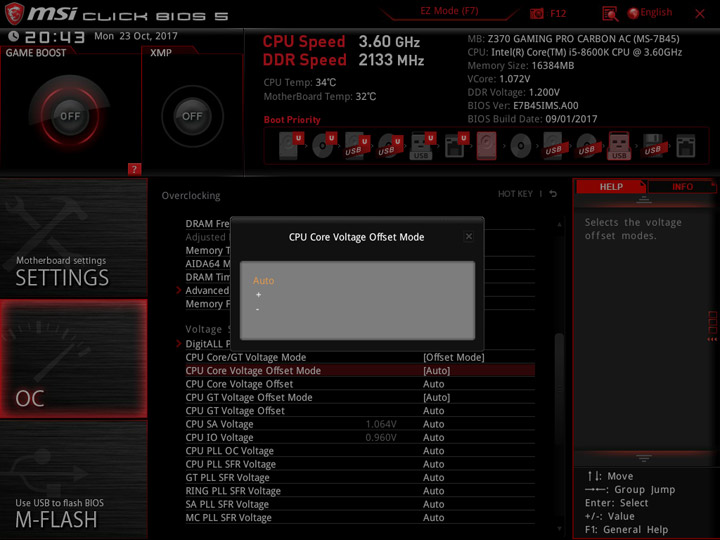

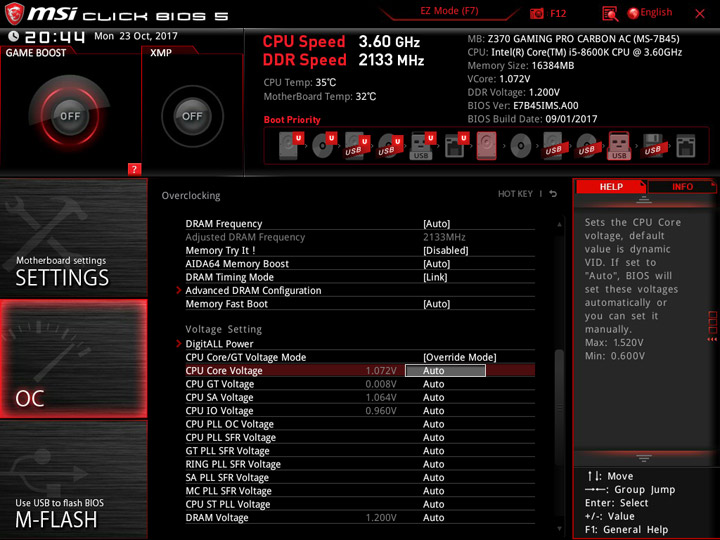

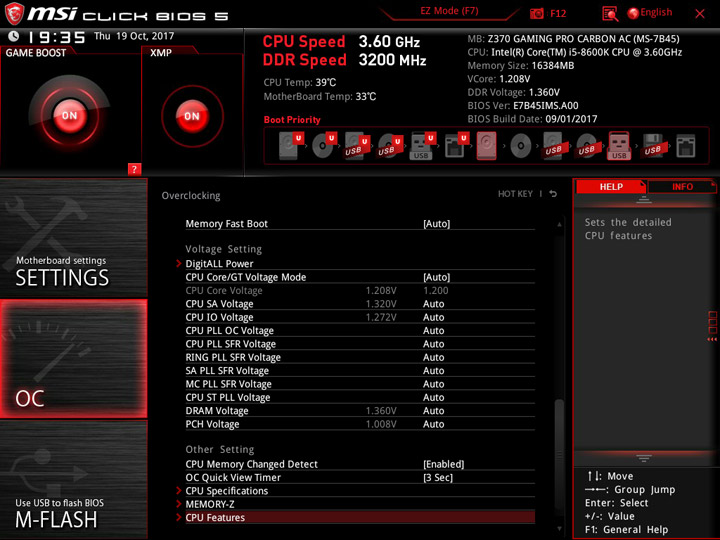

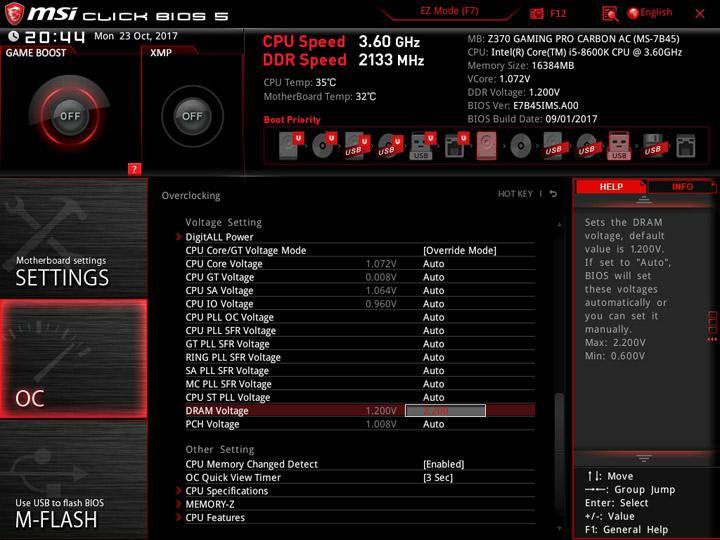

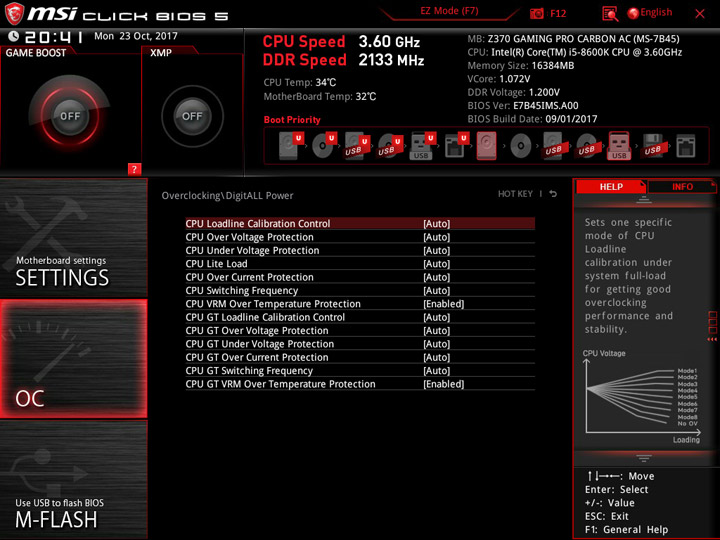

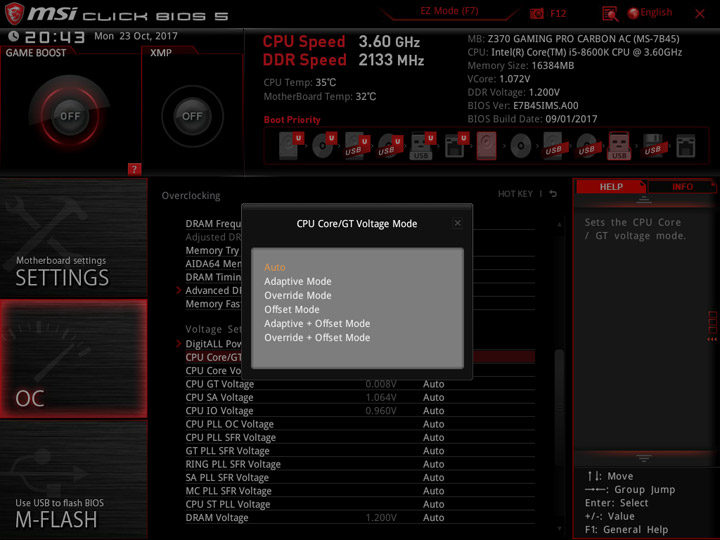

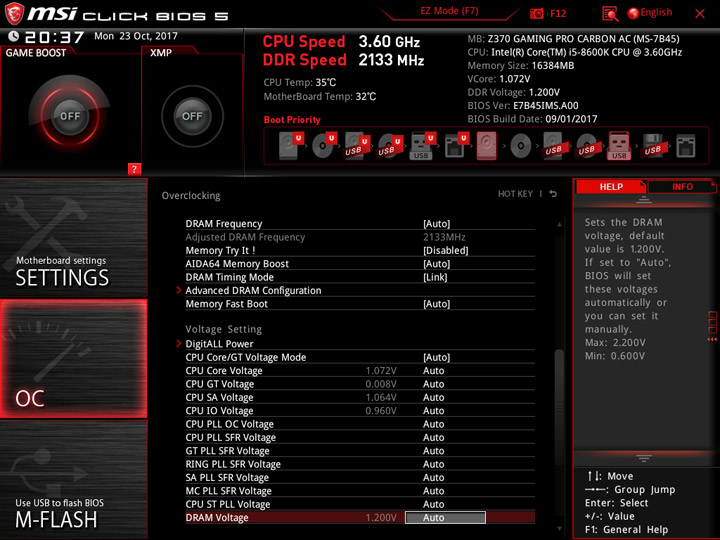

Процессорное напряжение может формироваться разными способами, в наличии немалое число сценариев LLC.

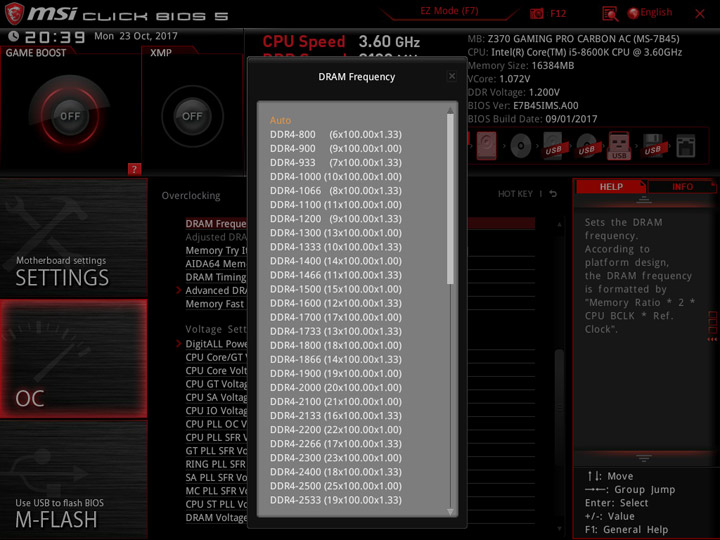

Ключевые значения переменных внесены в общую таблицу:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Base Clock (МГц) | 98–538,25 | 0,01 |
| CPU Ratio (Multiplier) | 8–83 | 1 |
| CPU Core Voltage (В) | 0,6–1,55 | 0,005 |
| CPU Core Voltage Offset (В) | (+/-) 0,005–0,990 | 0,005 |
| CPU Loadline Calibration Control | Auto/Mode 1…8 | 1 |
| Ring Ratio (Multiplier) | 8–83 | 1 |

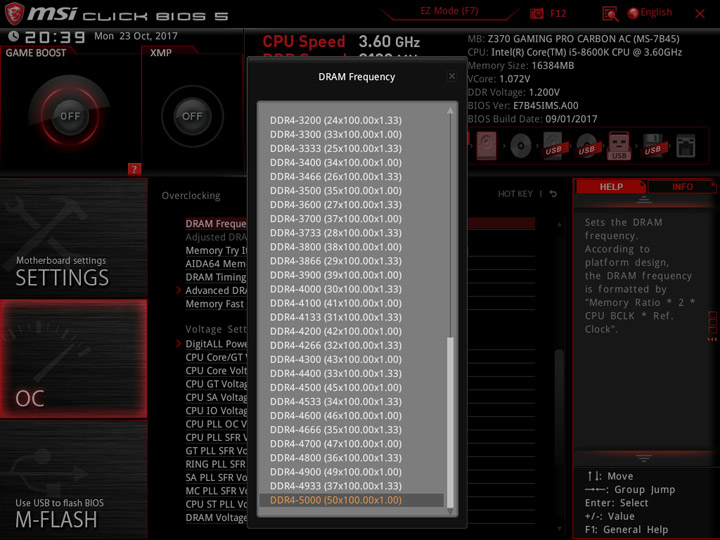

| DRAM Frequency (МГц) | 800–5000 800–4933 |
100 133 |
| DRAM Voltage (B) | 0,6–2,2 | 0,01 |
| CPU SA Voltage (В) | 0,6–2,0 | 0,01 |
| CPU IO Voltage (В) | 0,6–2,0 | 0,01 |
| PCH Voltage (В) | 0,6–2,0 | 0,01 |
| GT Ratio (Multiplier) | 8–60 | 1 (50 МГц) |
| CPU GT Voltage (В) | 0,6–1,55 | 0,005 |
| CPU GT Voltage Offset (В) | (+/-) 0,005–0,990 | 0,005 |

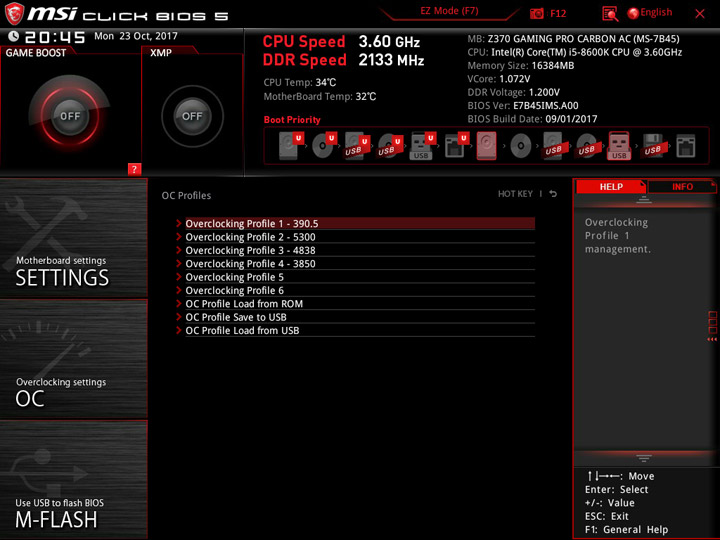

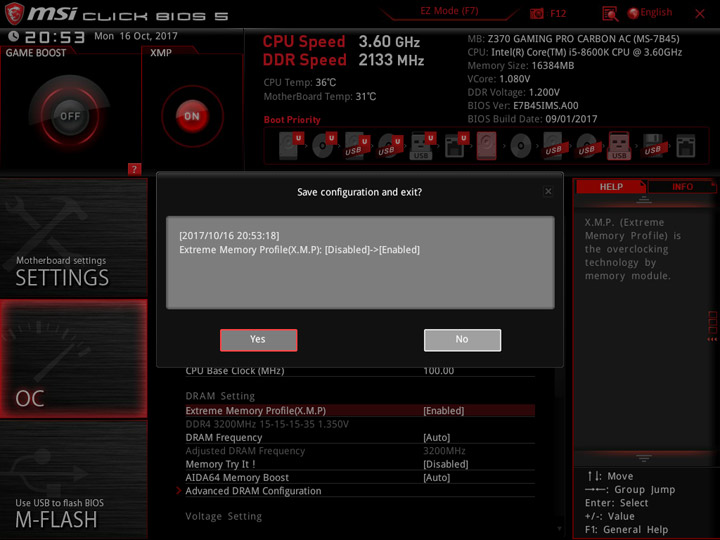

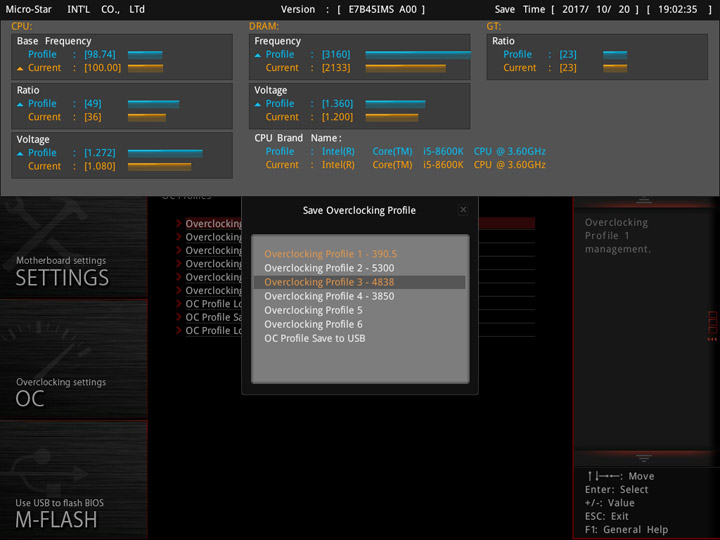

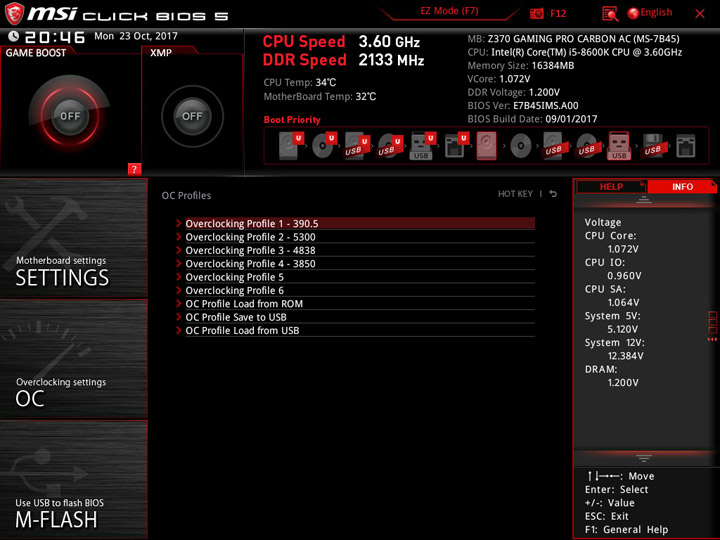

Можно хранить настройки в шести профилях. Допускается ускоренное сравнение текущих параметров и хранящихся в одном из них. Текущие значения напряжений можно наблюдать ещё и на вкладке Info.

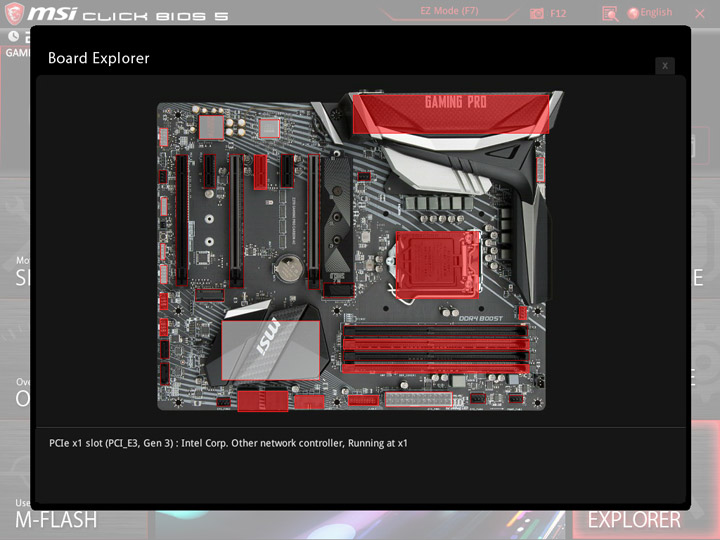

Интерактивный обозреватель оборудования работал без замечаний.
Комплектное ПО

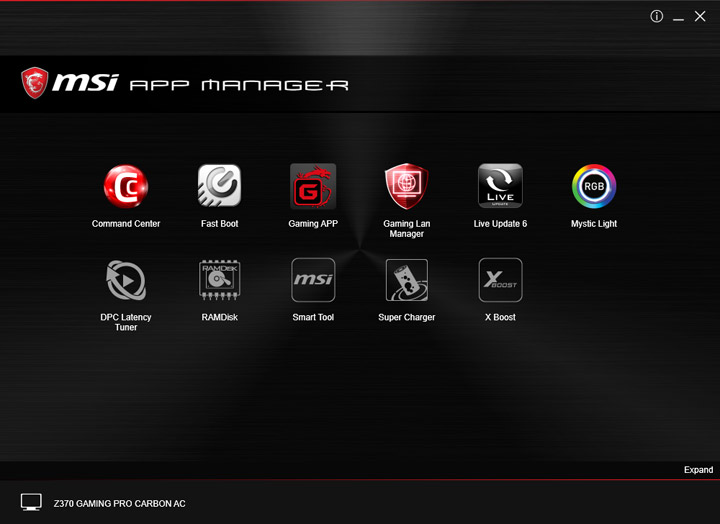

Перечень фирменных утилит расширен за счёт появления оболочки APP Manager, также теперь наладка подсветки выполняется при содействии отдельной Mystic Light, а прежде (в прошлом поколении продуктов) она проводилась посредством одного из модулей Gaming APP.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Manager, Command Center, DPC Latency Tuner, Dragon Eye, Fast Boot, Live Update 6, MSI Gaming APP, Mystic Light, RAMDisk, Smart Tool, Super Charger, X Boost |
| Звуковое | Nahimic 2+ |
| Сетевое | Gaming Lan Manager, WTFast, OBS Streaming software (freeware) |
| Дополнительное | Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware), TriDef SmartCam (лицензия на 90 дней), TriDef VR Games (лицензия на 90 дней) |

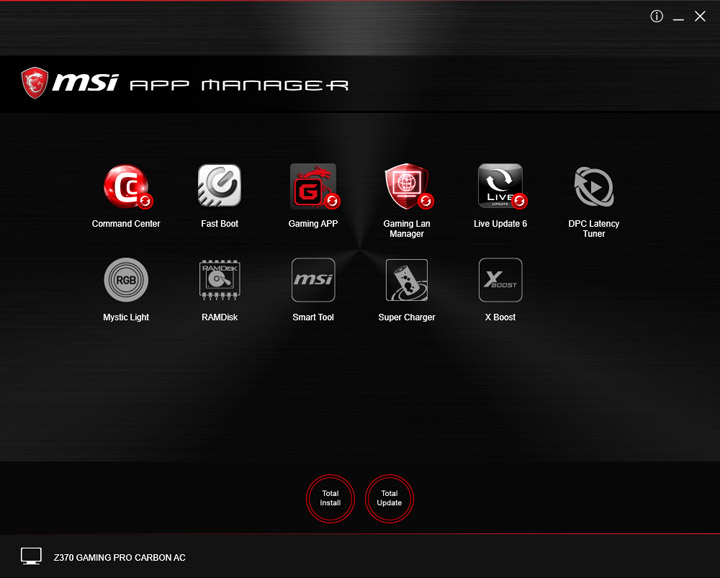

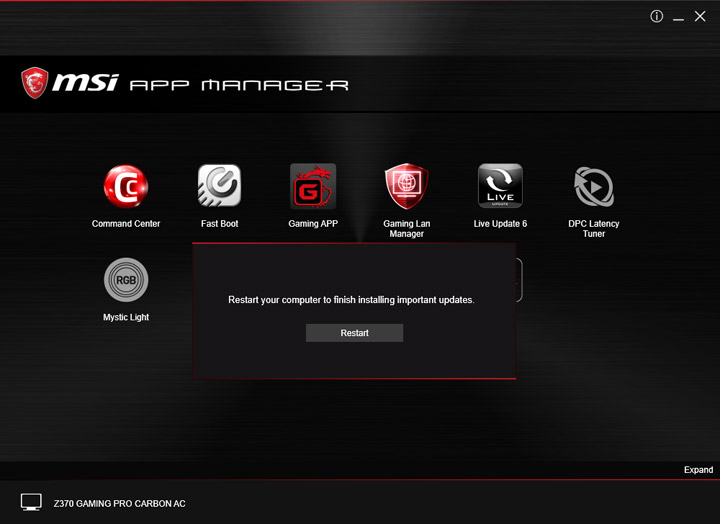

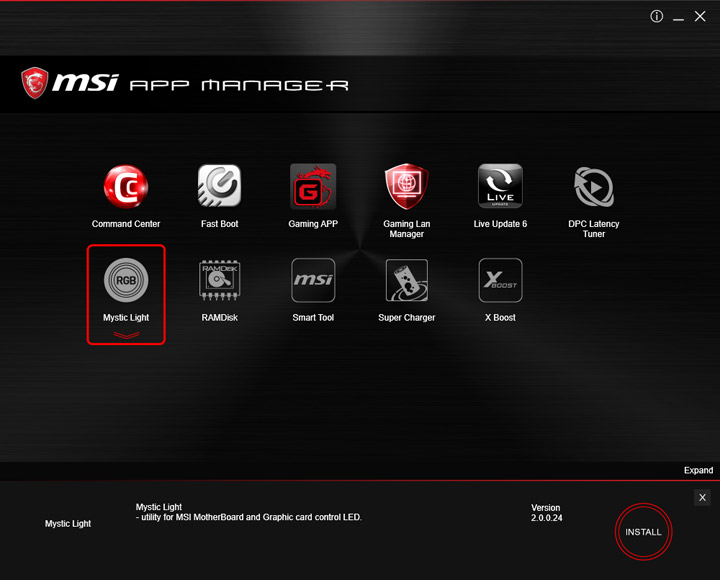

Усовершенствование APP Manager позволяет проводить массированную установку всех утилит разом, а можно и в один клик провести обновление уже установленных. Двойным щелчком доступна установка отдельно взятой программы.

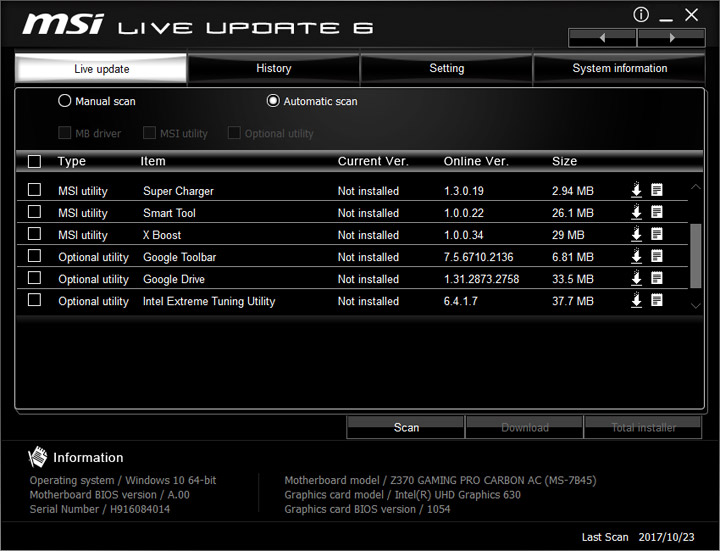

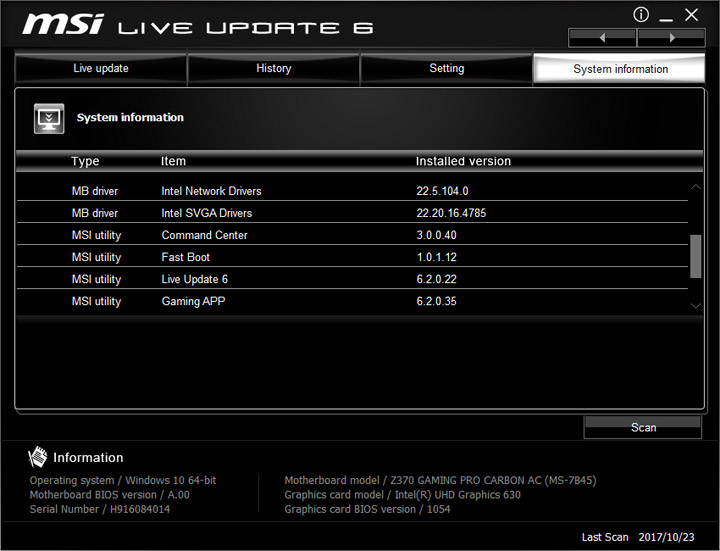

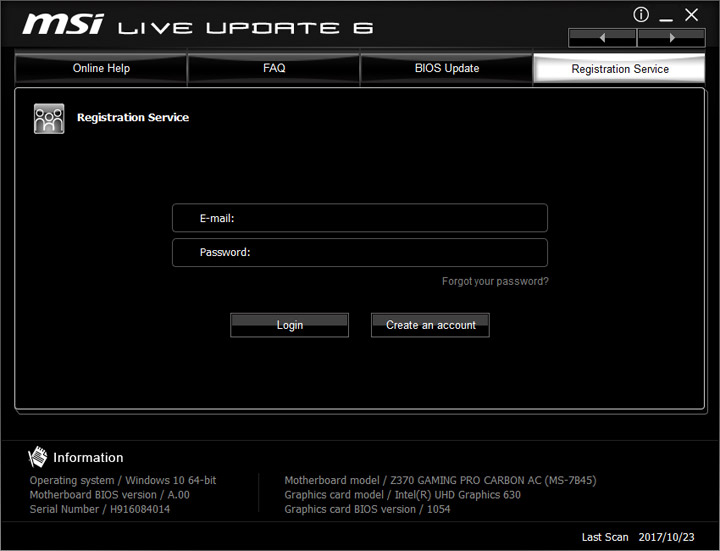

Получается, некоторая часть Live Update 6 теперь дублируется, но зона ответственности по обеспечению системы свежими драйверами по-прежнему закреплена за ней.

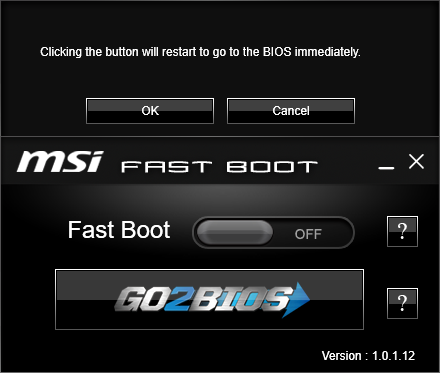

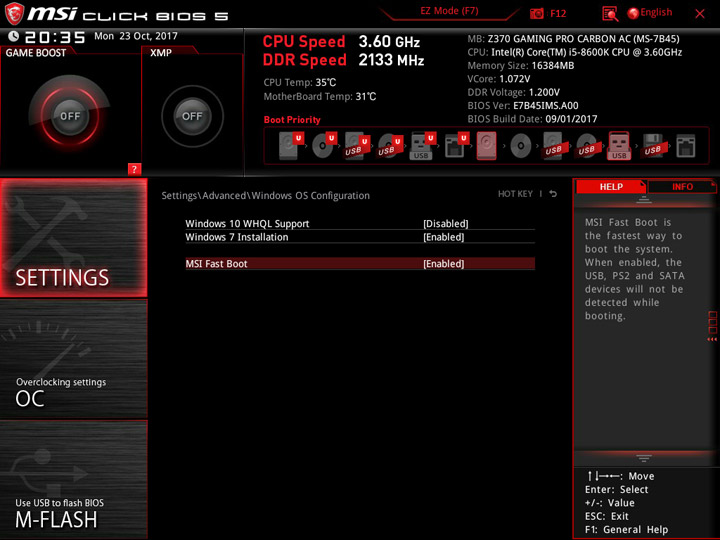

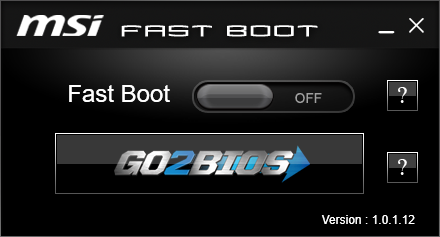

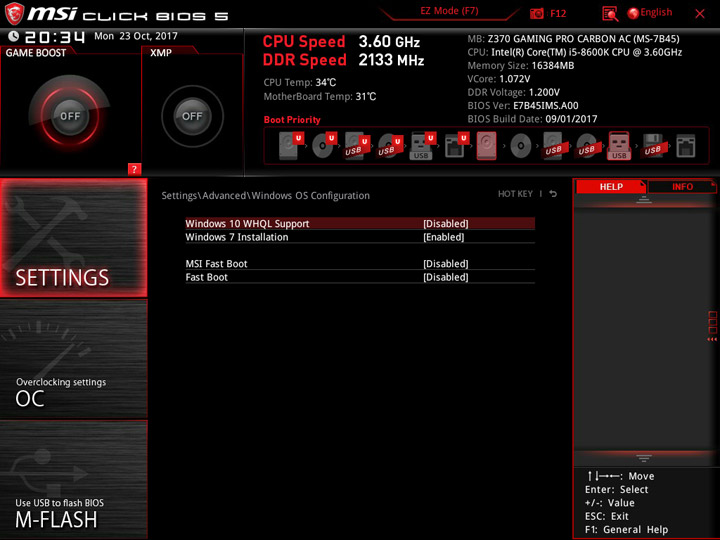

Присутствует Fast Boot, она поможет попасть в UEFI во время следующей перезагрузки.

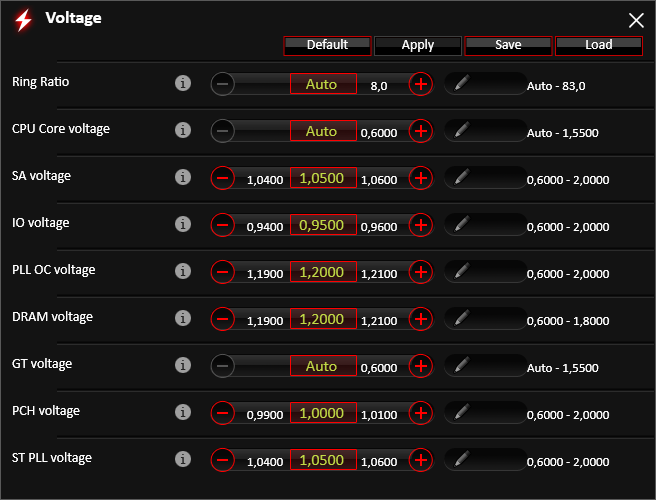

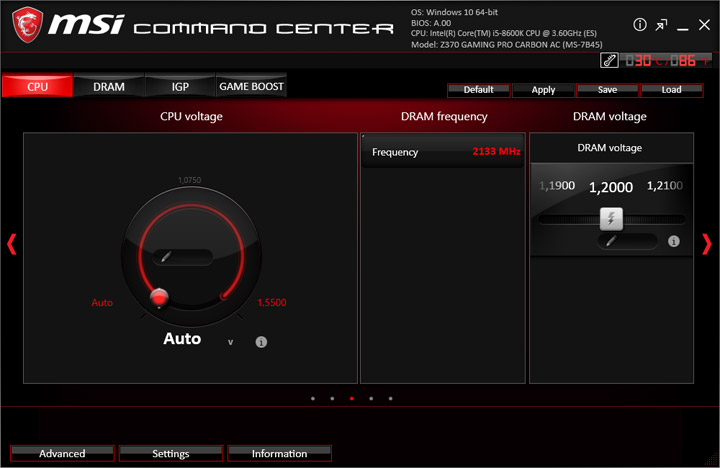

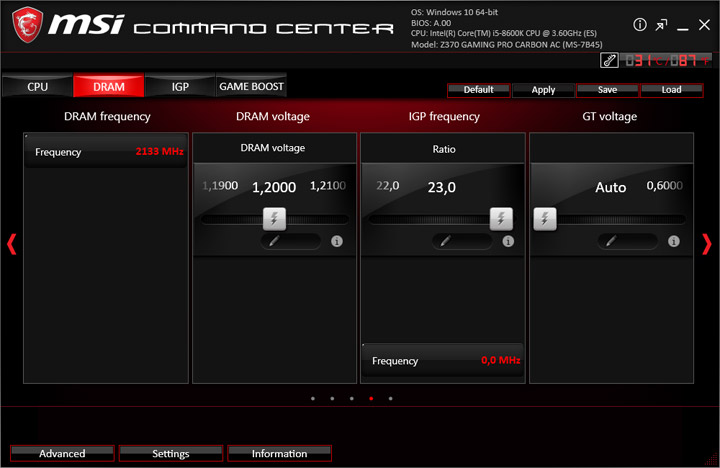

Нововведений в Command Center я для себя не отметил.

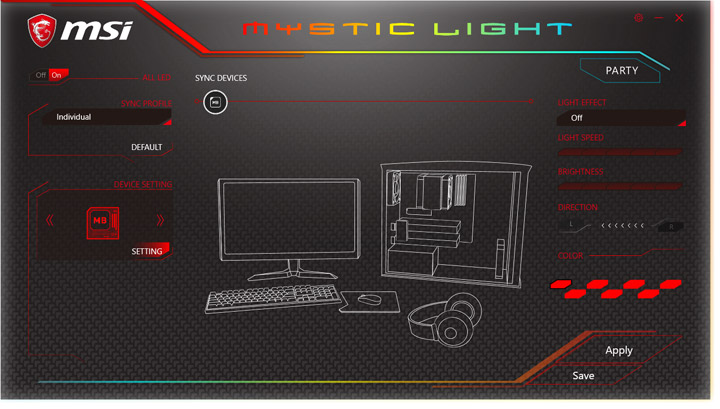

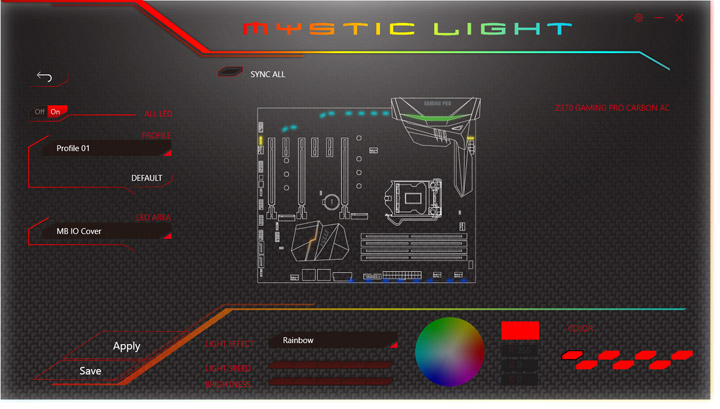

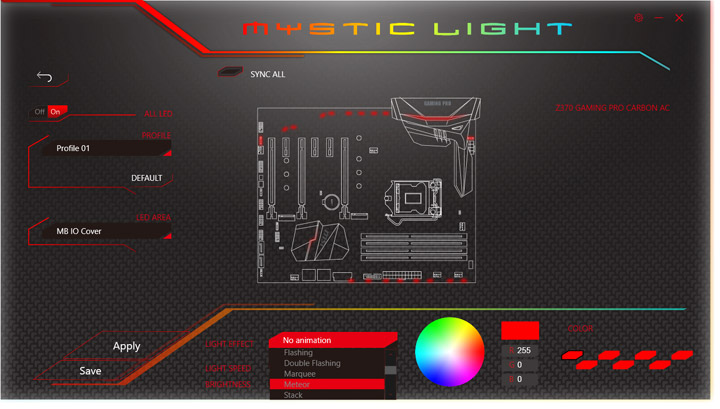

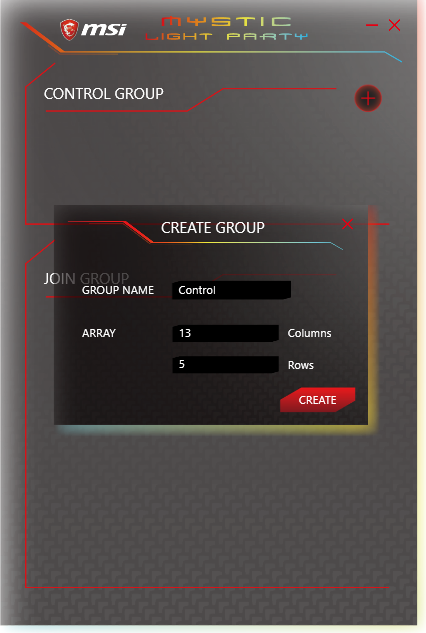

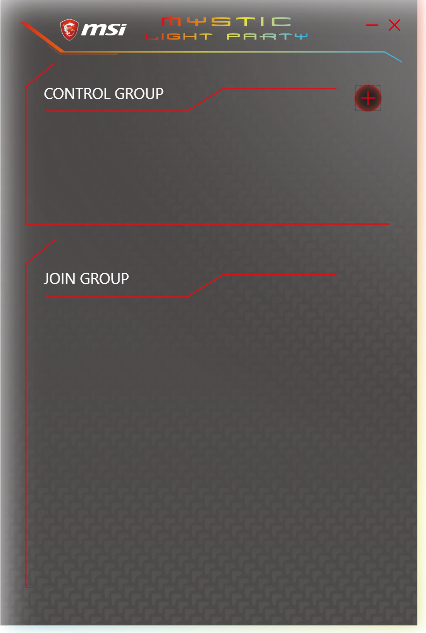

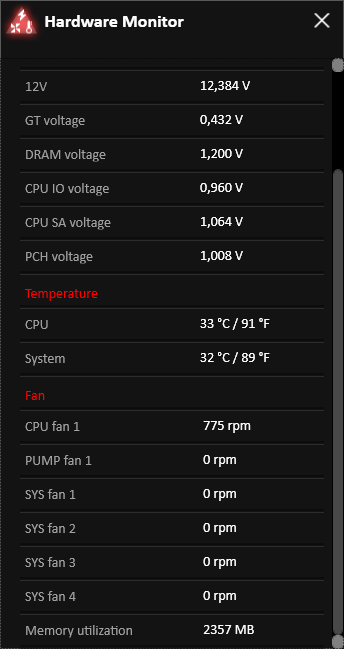

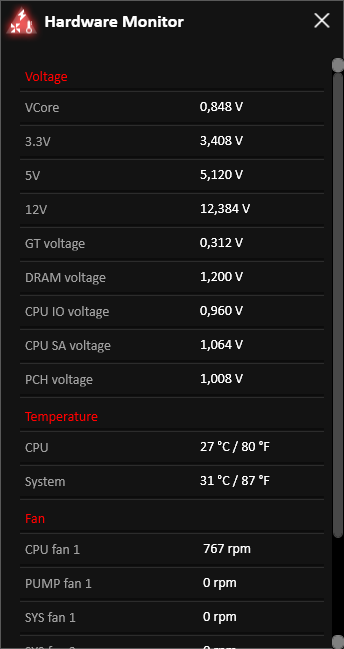

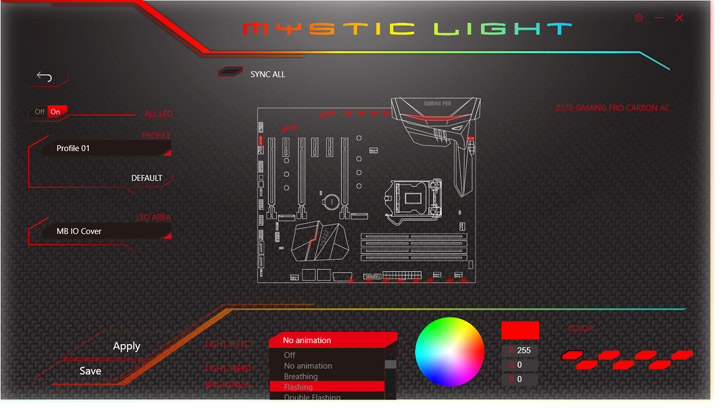

Комплексная настройка иллюминации выполняется из Mystic Light. Утилита совершенствуется на глазах, обрастая новыми возможностями. Однако придётся запастить терпением при её использовании, на мой взгляд, построение интерфейса местами выглядит не очевидно.

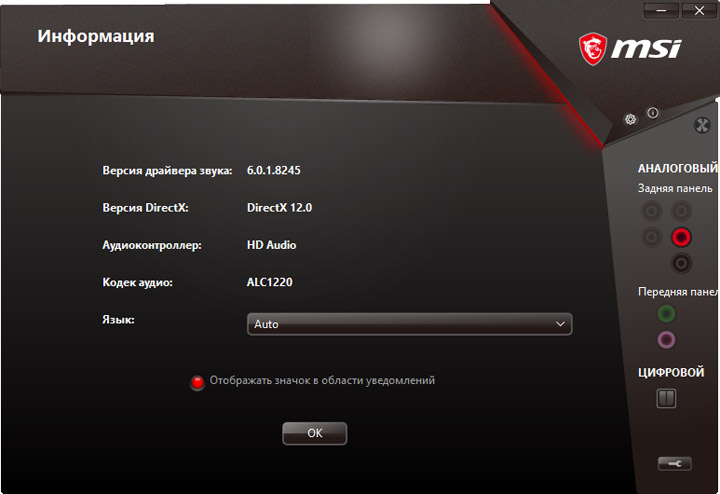

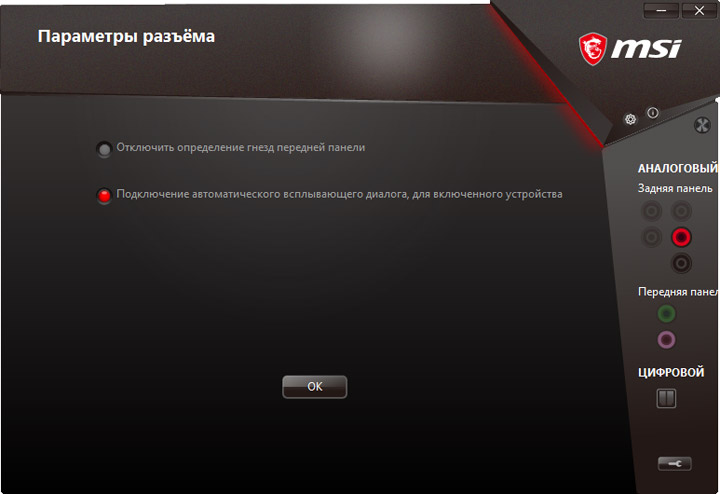

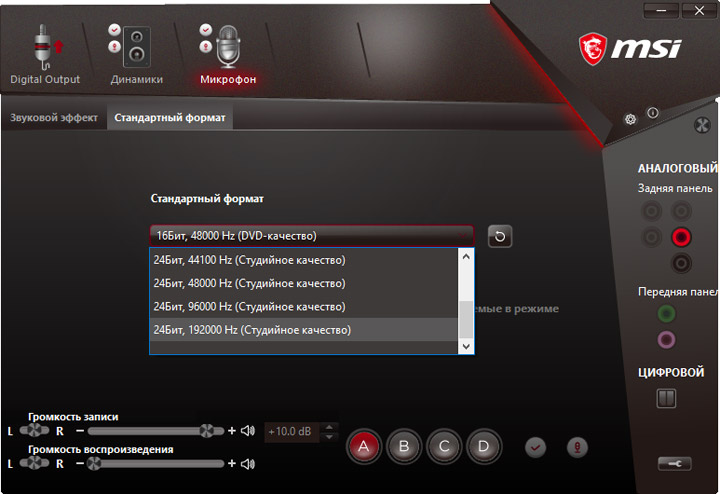

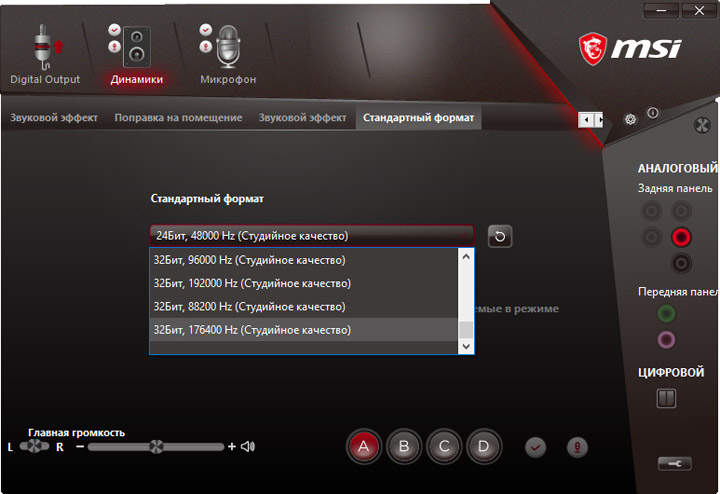

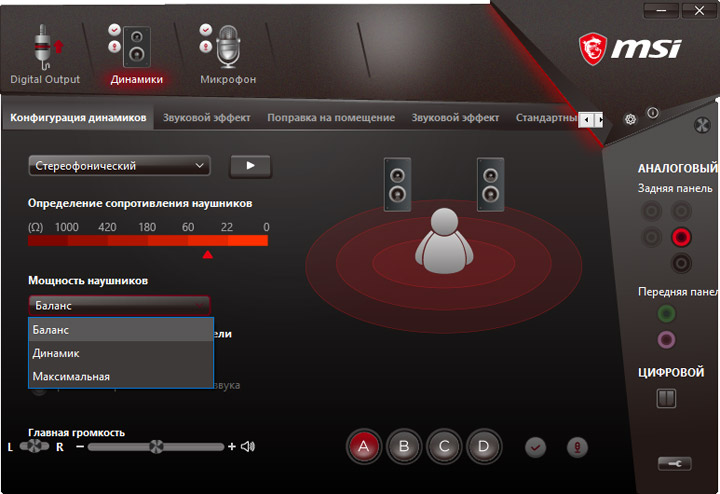

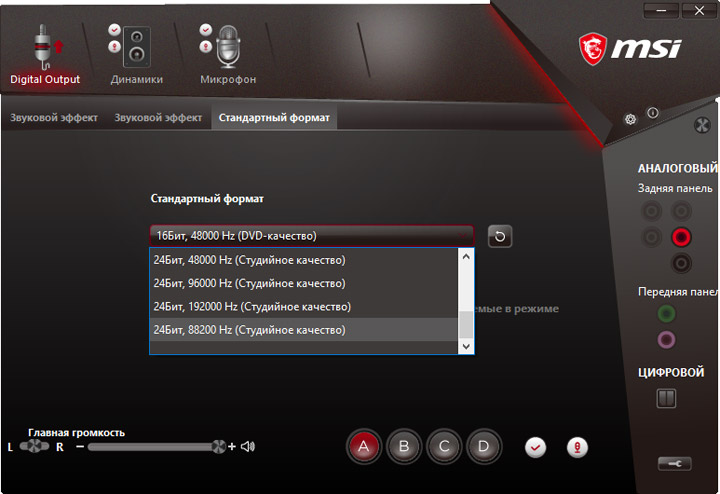

Первичная настройка звуковой подсистемы производится при использовании фирменного конфигуратора от Realtek. Здесь есть три профиля предусиления для наушников, они отчётливо сказываются на восприятии материала.

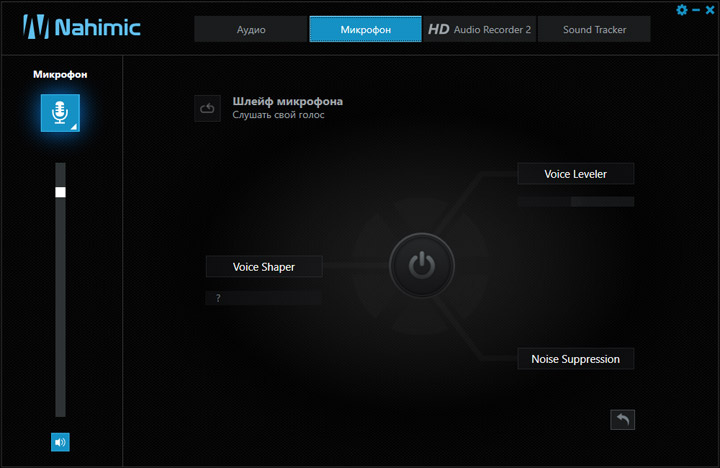

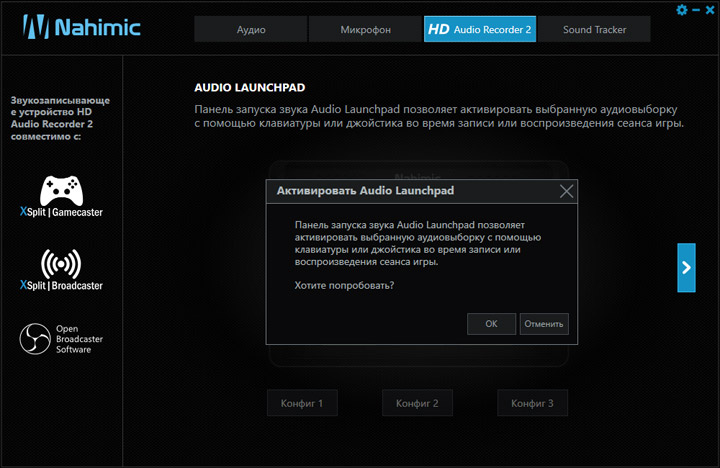

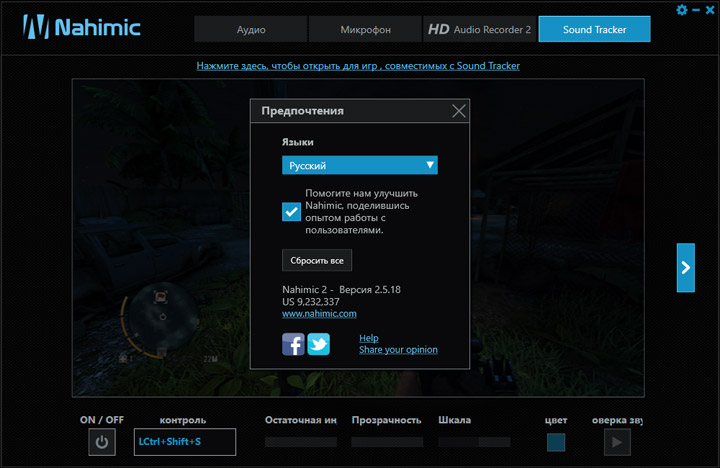

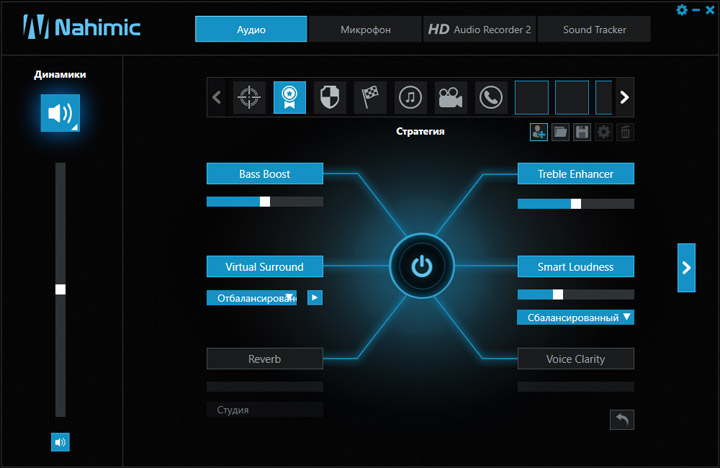

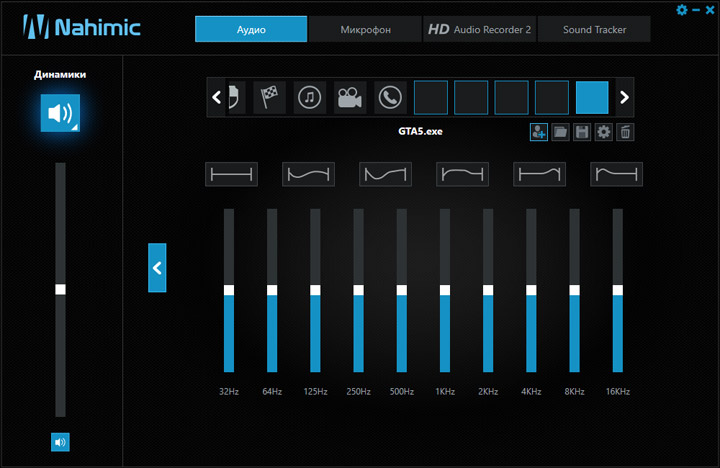

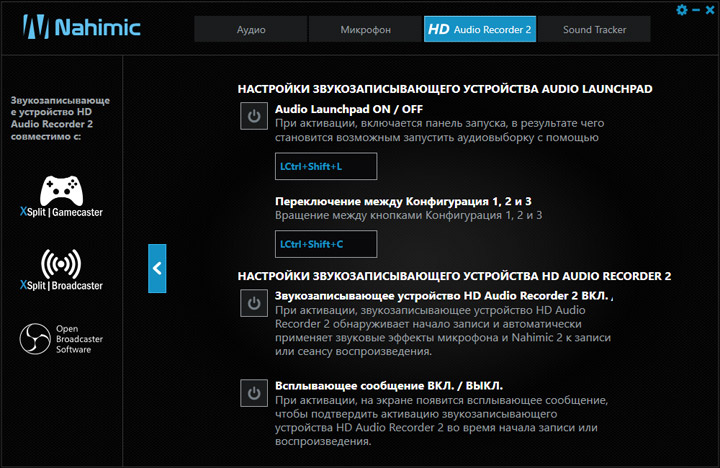

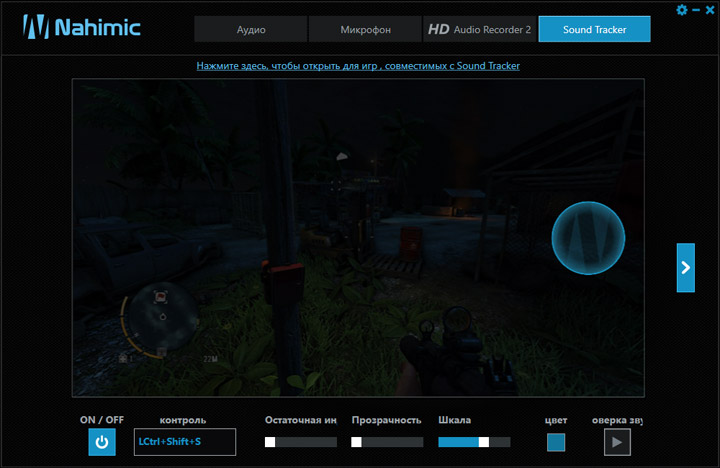

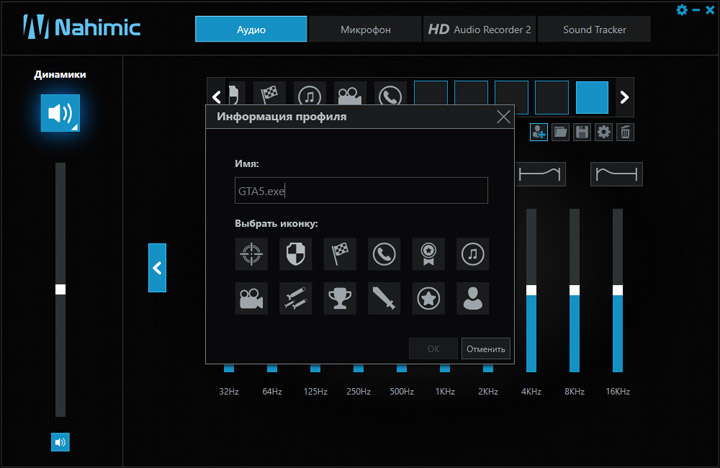

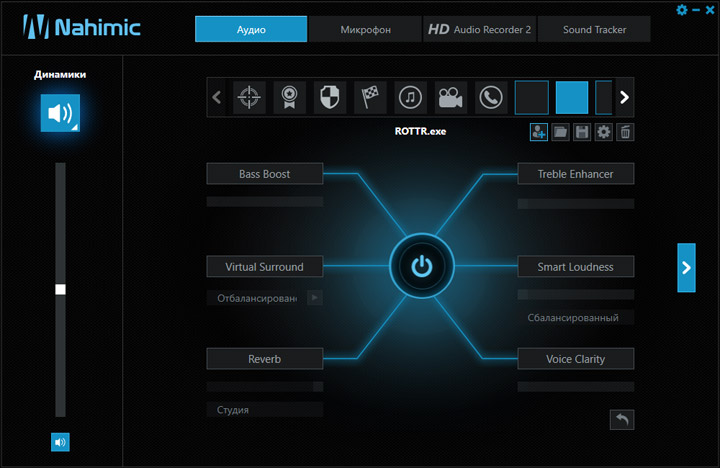

Усовершенствование подачи звукового материала производится силами Nahimic 2+. Здесь есть множество готовых профилей под разные сценарии эксплуатации компьютера, но можно и своими силами попробовать найти оптимальную схему звучания.
Без использования специальных профилей акцент звучания выполнен в большей части на СЧ и немного на НЧ, то есть понравиться такой продукт может любителям насыщенных сцен и обильных мидбасовых партий. Разом с тем, обеднённые ВЧ сказываются на восприятии проработки глубины и чёткости позиционирования. В целом, как для ALC1220, подача материала неплоха, но мне встречались и более удачные (на мой взгляд) решения на базе этого кодека.

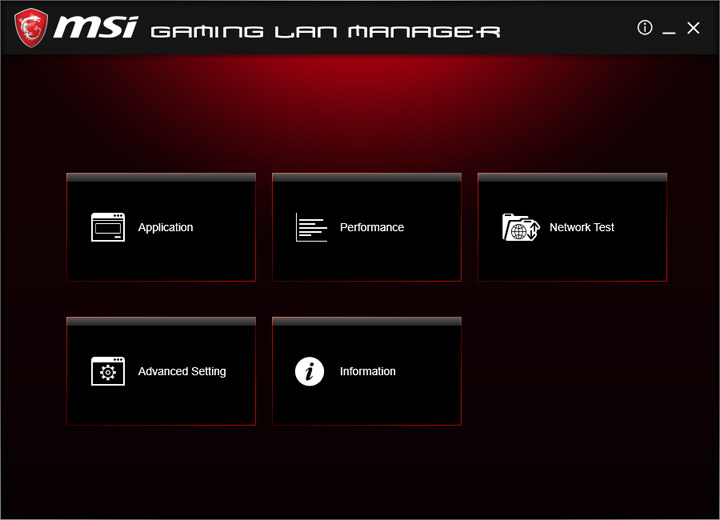

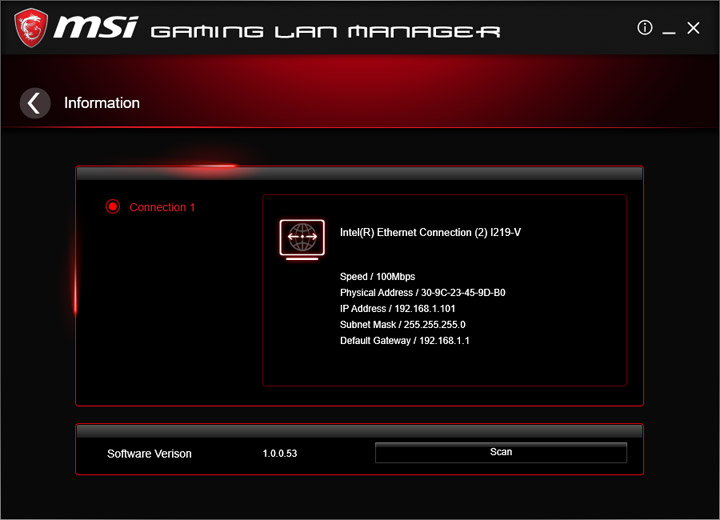

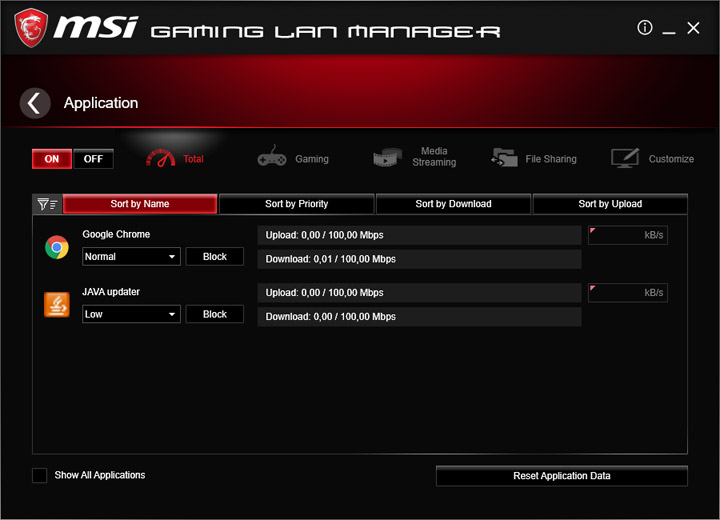

Установка приоритетов для сетевых приложений производится в Gaming Lan Manager, основанном на cFosSpeed решении.

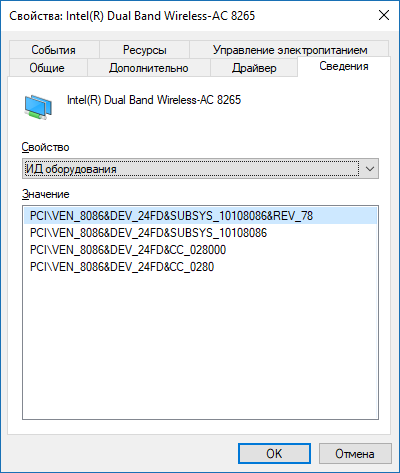

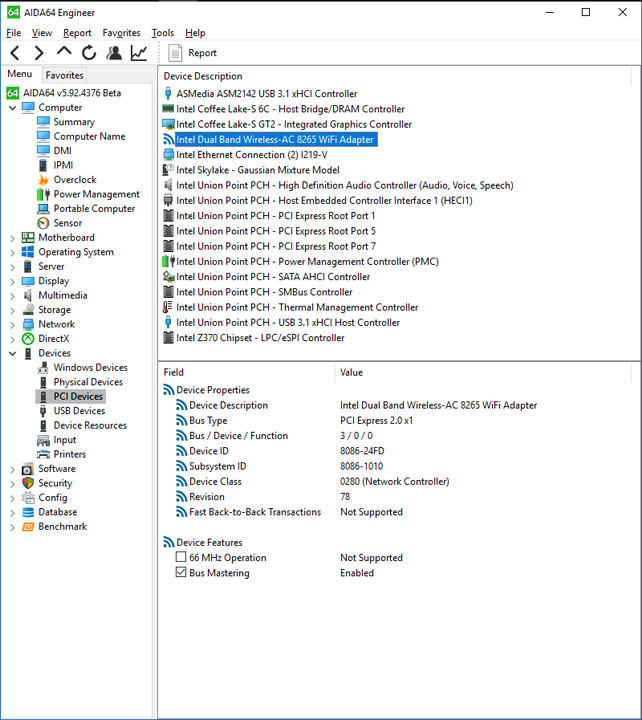

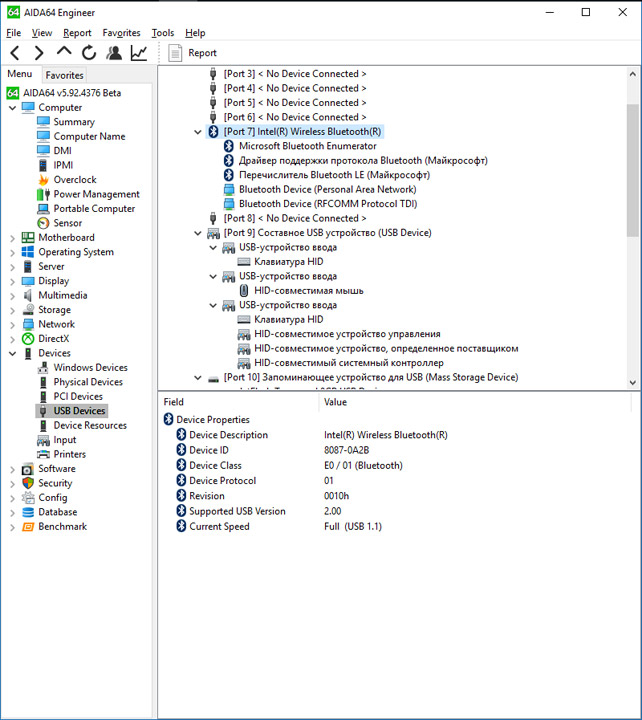

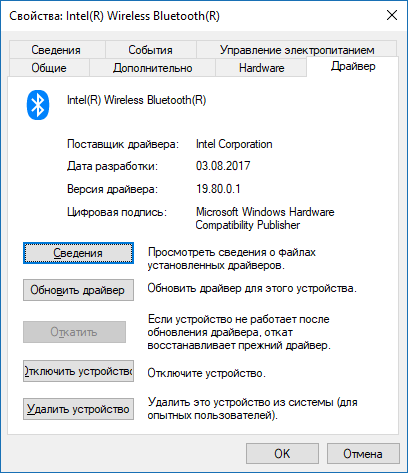

Как известно, в качестве бонусного адаптера беспроводных сетей используется разработка от Intel, детальные сведения о ней можно получить по нижеприведённым скриншотам.
О других программных продуктах можно почитать в прошлых наших материалах, например, в обзоре MSI Z270 Gaming M5.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-8600K (3,6 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.92 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- Maxon Cinebench R15;
- POV-Ray 3.7.0;

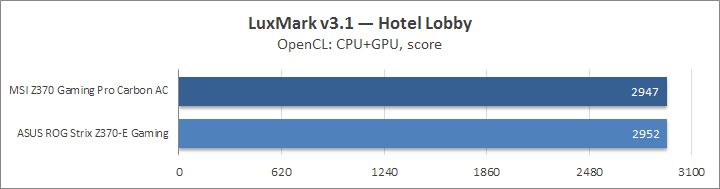

- LuxMark v3.1;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | Windows 10 |
|---|---|---|---|---|---|
| MSI Z370 Gaming Pro Carbon AC | A.00 | 5.92.4370 | 4.3.759-x64 | 2.4.3819 | 10.0.15063.674 |
| ASUS ROG Strix Z370-E Gaming | 0410 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 10.0.15063.632 |

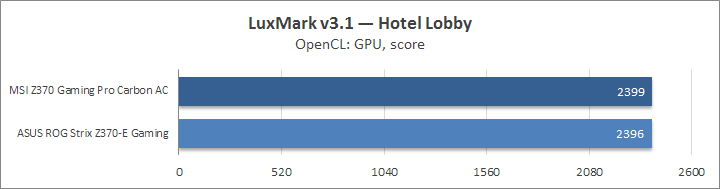

Результаты тестирования
Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.
В зависимости от типа нагрузки, частота процессора составляла 4,1–4,3 ГГц, тем самым обеспечивая работу Turbo Boost согласно задумкам производителя ЦП.

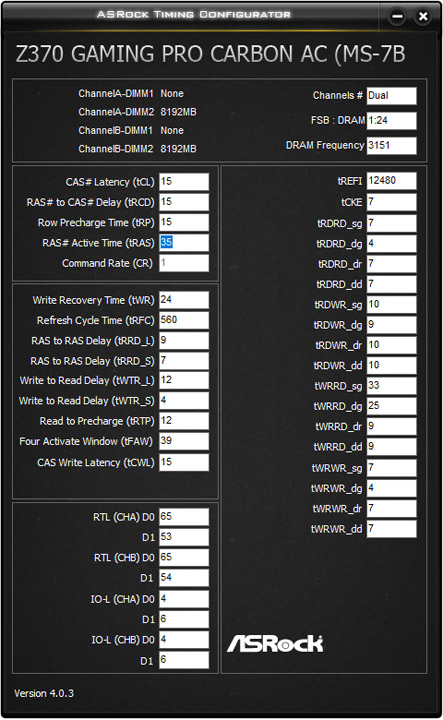

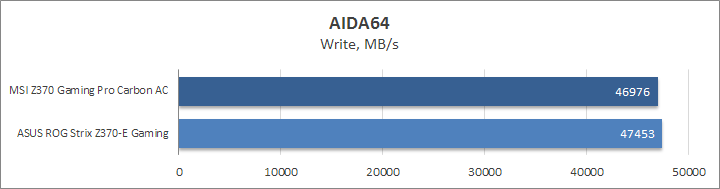

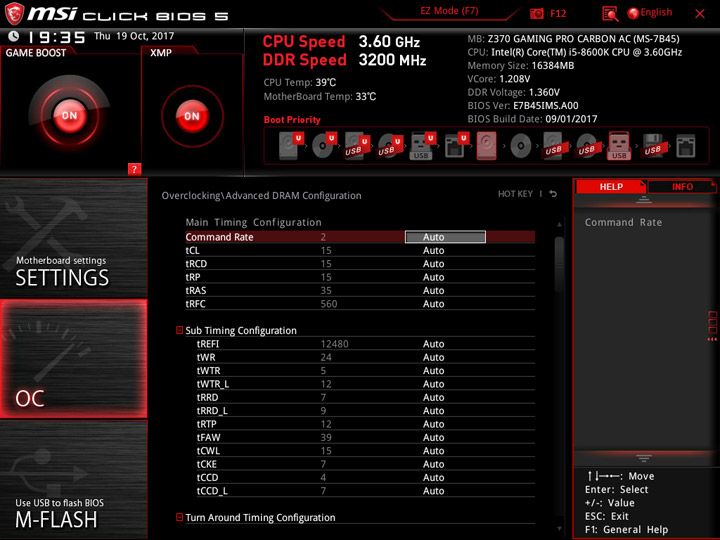

Заметны разные подходы производителей плат при работе с памятью. Возможно, специалисты из MSI сделали запас под менее удачные модули DRAM, но результаты, в целом, выглядят приемлемыми.

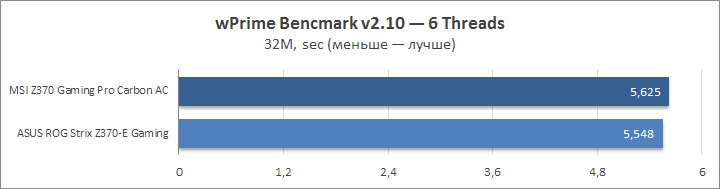

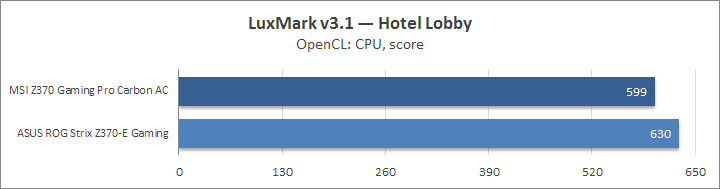

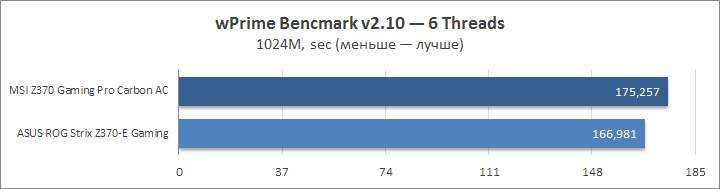

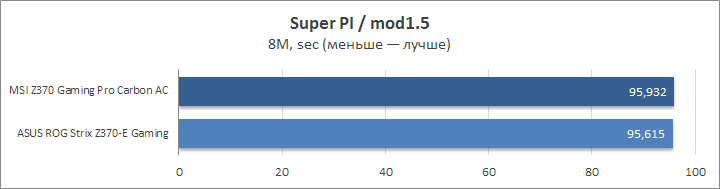

Наибольшая разница между платами оказалась во многопоточном тесте wPrime, она вполне объяснима низшей рабочей частотой у процессора.

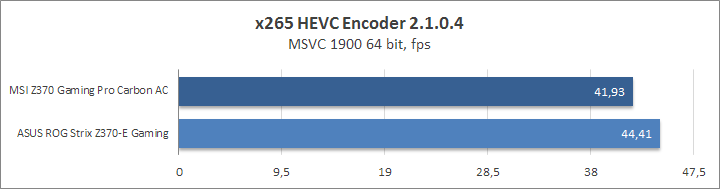

Везде во многопоточных сценариях новика ожидаемо уступила оппоненту всё по тем же причинам.

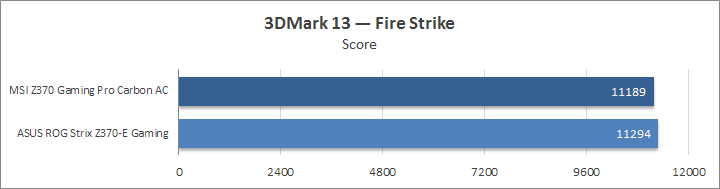

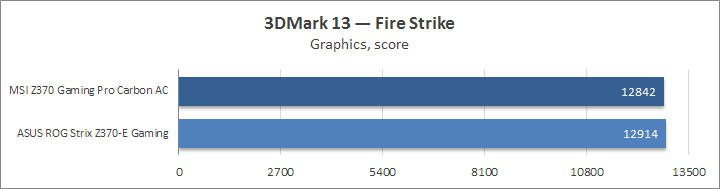

Намеченная тенденция сохранилась и в Fire Strike.

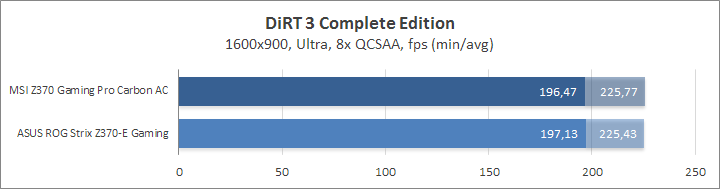

Наиболее чувствительная к быстродействию подсистемы памяти игра едва обозначила отставание новинки.

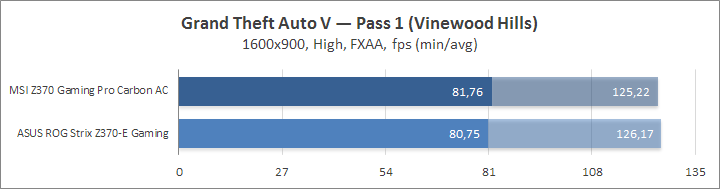

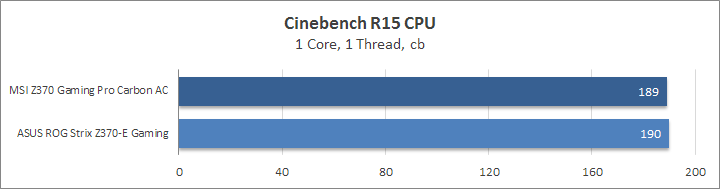

Разные частотный формулы Core i5-8600K более заметны по результатам в Hitman: Absolution.

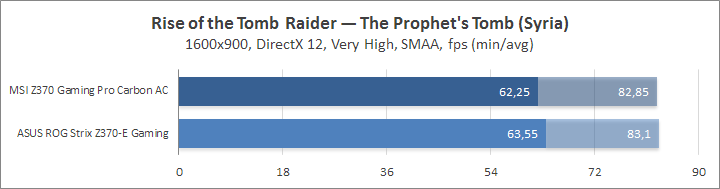

В более современных играх разница проявилась не так сильно.

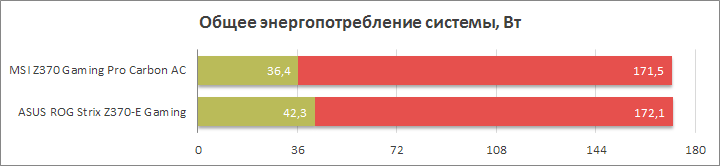

Энергопотребление системы

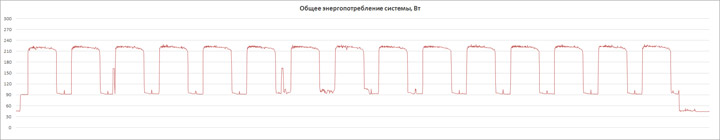

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

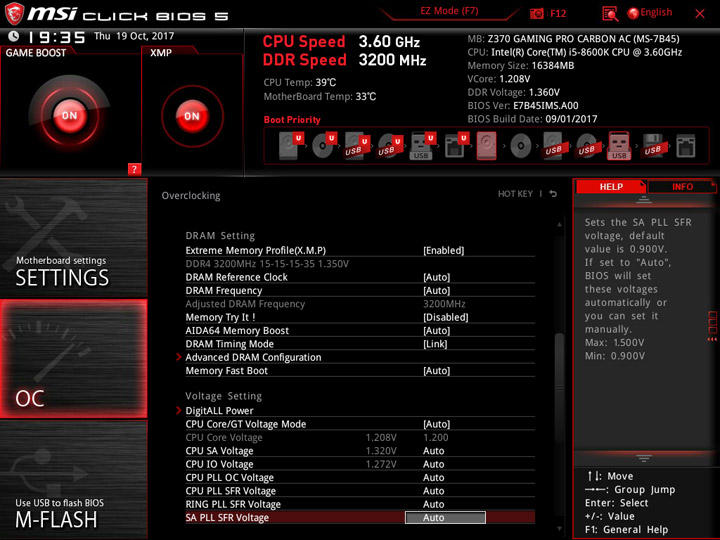

Как и у оппонента, активное состояние XMP сопровождалось повышением напряжений IO и SA — до 1,28 и 1,32 вольт. На модулях действовали 1,36 В, а для PCH оно было близко к штатному — 1,008 В. В зависимости от нагрузки (и итоговой частоты), напряжение процессора равнялось 1,19–1,23 В. В целом, цифры оказались практически идентичными, потому и финальный уровень потребления получился похожим.
Разгонный потенциал
Для экспериментов использовался нескальпированный инженерный образец Core i5-8600K.

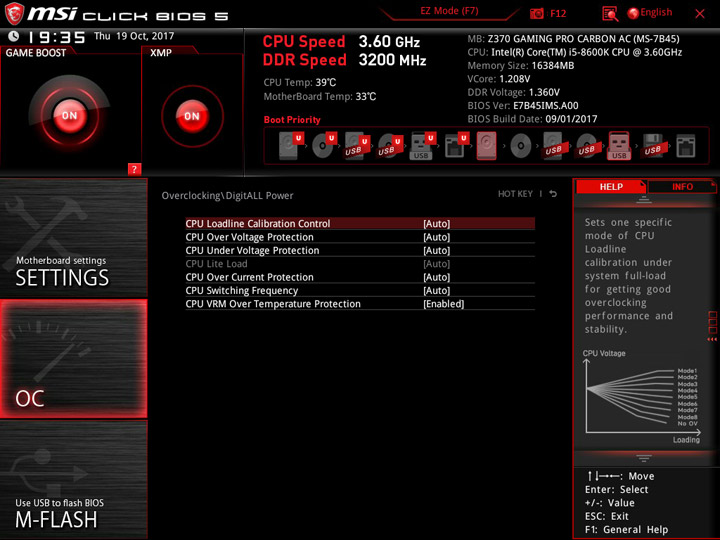

Активация фирменного профиля MSI разгона процессора видоизменяет формулу Turbo Boost, максимальная частота будет равняться 4,4 ГГц, при существенной нагрузке понижение остановится на отметке 4,2 ГГц. При этом увеличения питающего напряжения не происходит вообще (относительно штатных настроек).
Пусть каждый сам решит, насколько такой разгон оправдан, тем не менее, всё работало без ошибок.
Усовершенствовать уже проверенный сценарий можно дополнительно активировав XMP. Как и без использования Game Boost, напряжения IO и SA неоправданно завышаются вместе с DRAM Voltage.

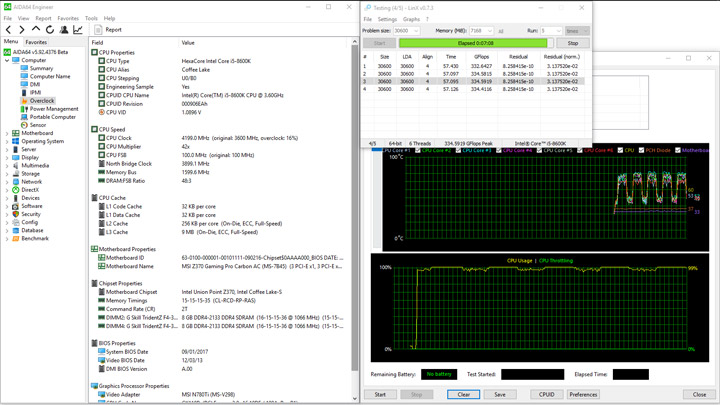

Система функционировала стабильно, все проверочные сценарии работали без проблем.

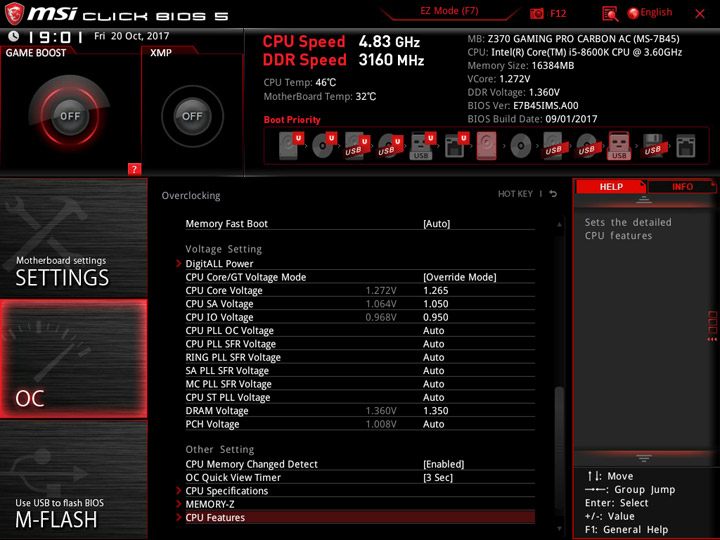

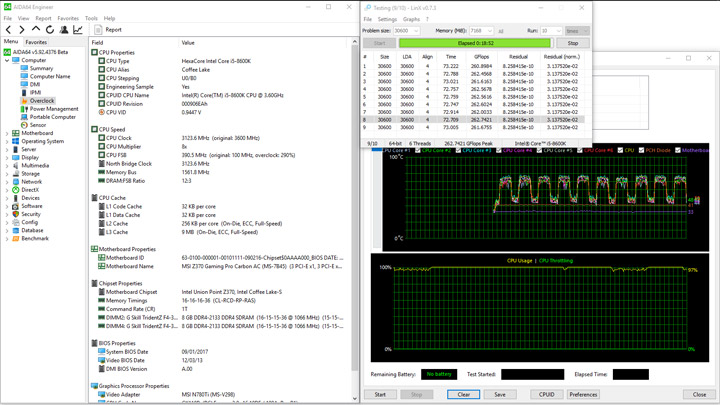

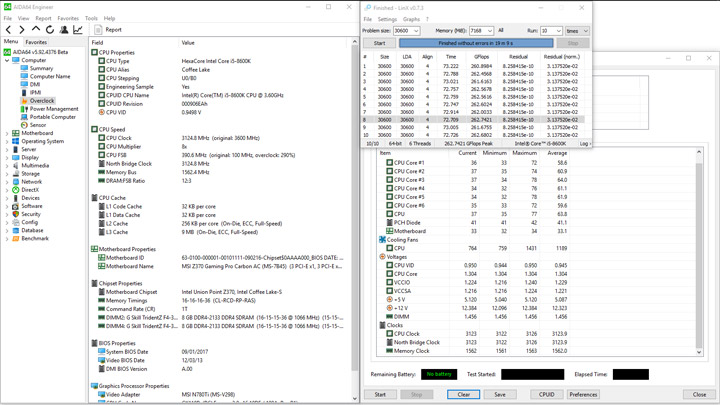

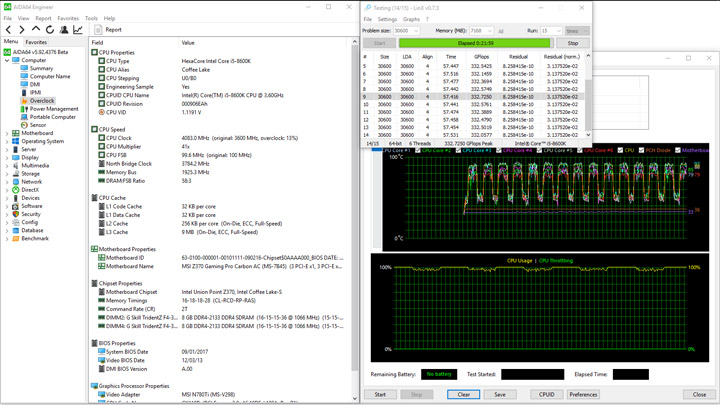

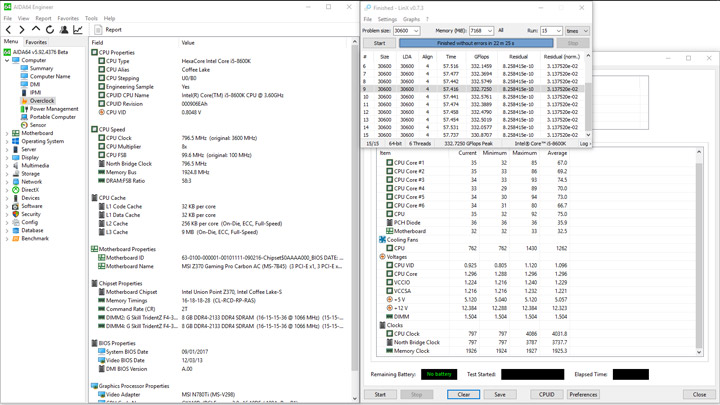

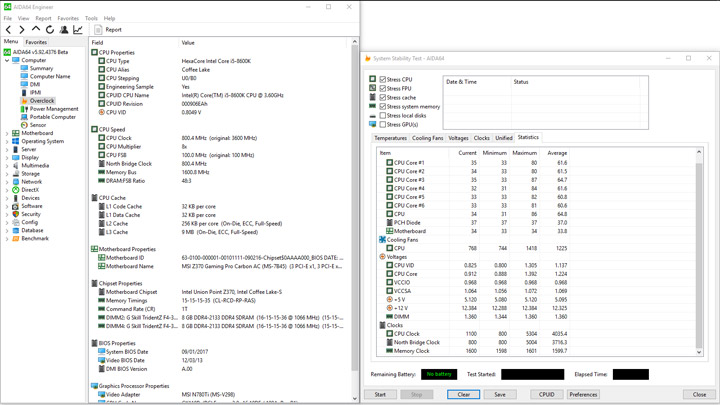

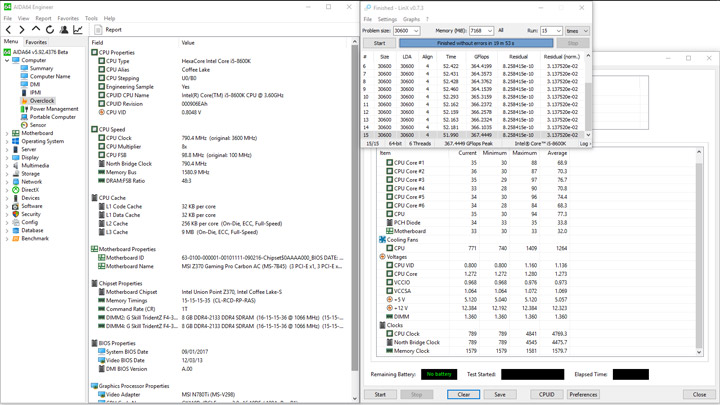

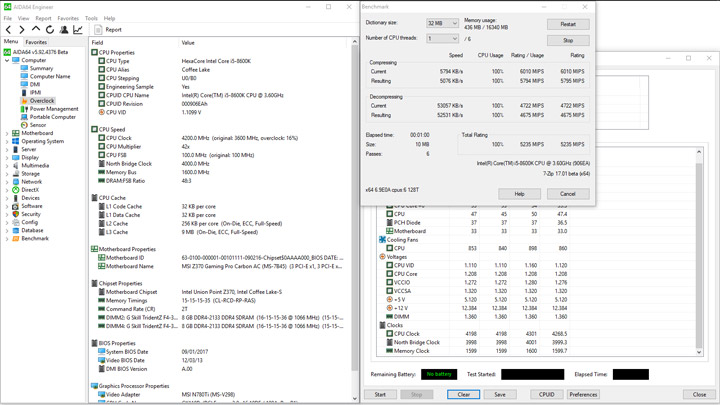

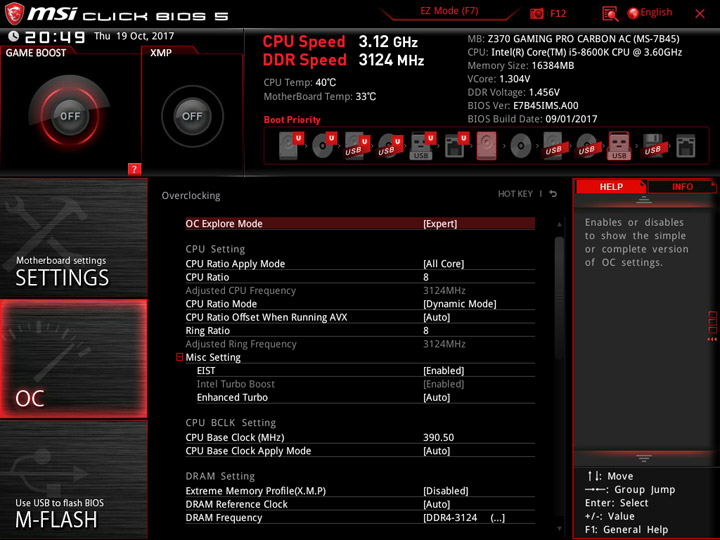

Пробный разгон базовой частоты завершился на отметке 390,5 МГц. Особые пункты UEFI во время этого эксперимента не использовались.

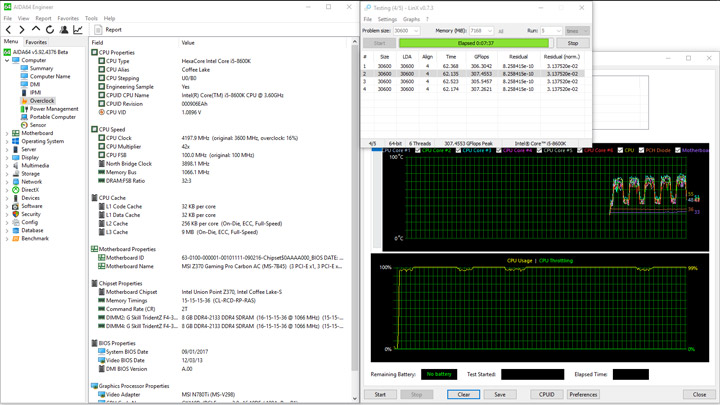

В таком состоянии работа системы была безошибочной, исправно проходил этап «холодного старта».

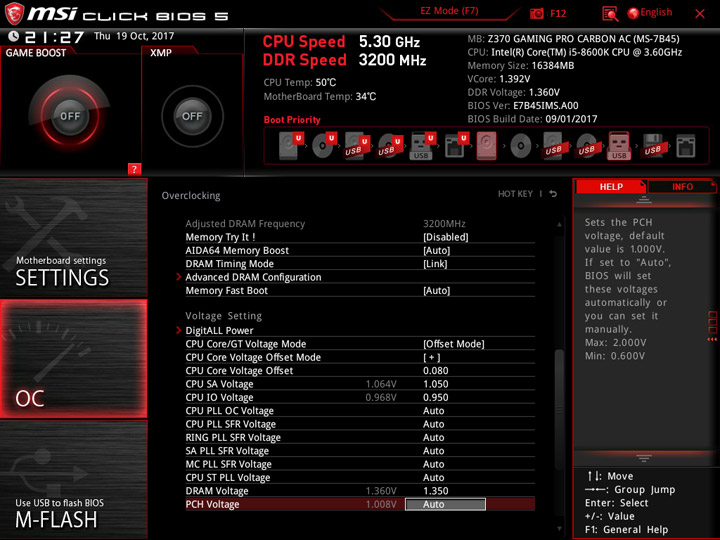

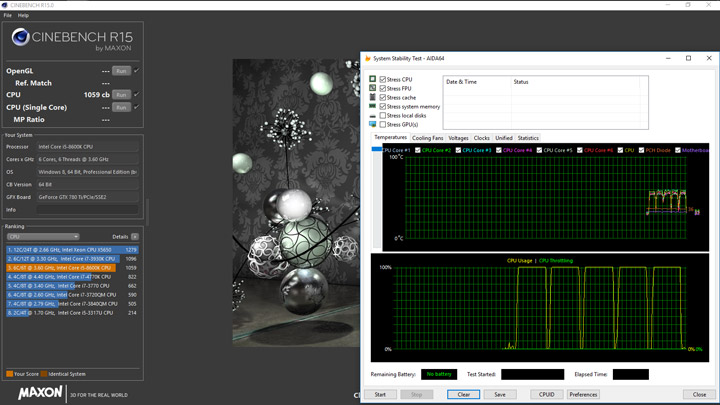

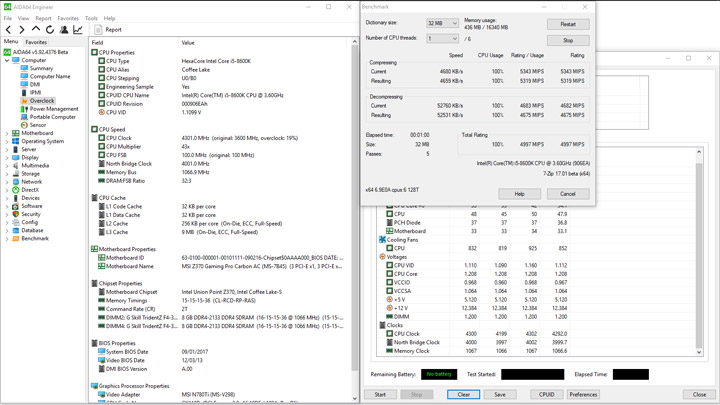

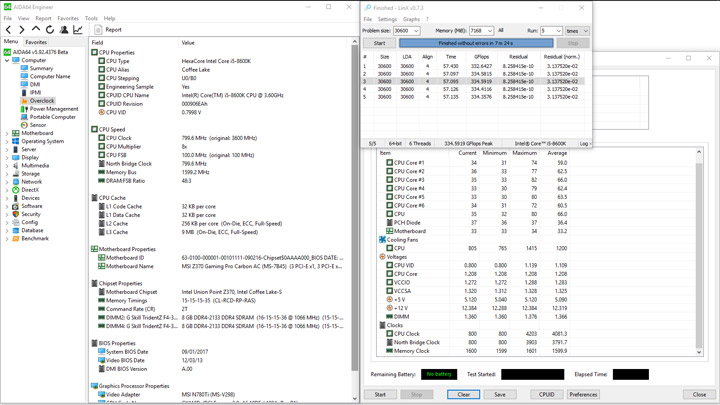

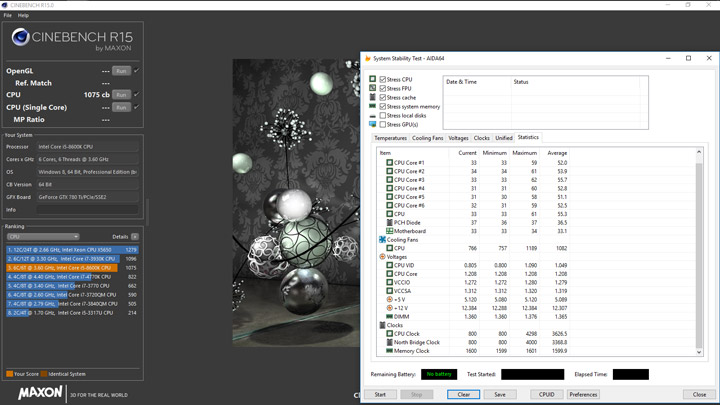

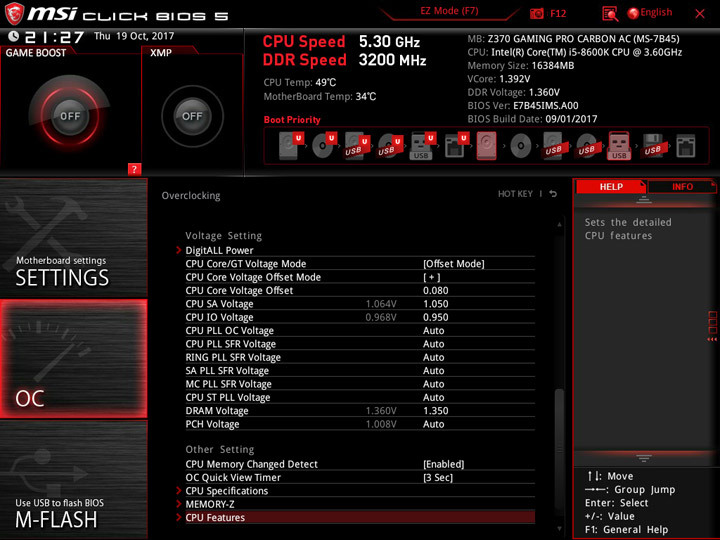

Верхней границей разгона нашего процессора являются 5,3 ГГц, эта отметка покорилась испытуемой легко.
Речь идёт о применении воздушного охлаждения и проверочного сценария в виде Cinebench. Несмотря на повышенную частоту памяти до 3200 МГц, второстепенные напряжения фиксировались на базовых отметках, этого вполне достаточно для выбранного комплекта DRAM.
Более серьёзные нагрузочные сценарии потребуют понижать частоту ЦП ввиду его неминуемого перегрева из-за высокого напряжения. Эта модель материнской платы смогла порадовать реализацией сценариев LLC: на среднем, под четвёртым номером, не было проблем с занижением напряжения ЦП или его излишним завышением. Финальная частотная отметка — 4835 МГц.
Установившееся напряжение равнялось 1,273 В. При этом система работала стабильно и без перегрева.
В области VRM, ближе к панели интерфейсов ввода-вывода, максимальный нагрев составил 74 °С во время прохождения такого теста, а верхняя часть платы прогревалась до 55 °C. Радиатор имеет сложную конструкцию, верхняя его металлическая часть потеплела до 43 °C. Потребление стенда уложилось в границы 43–229 Вт.

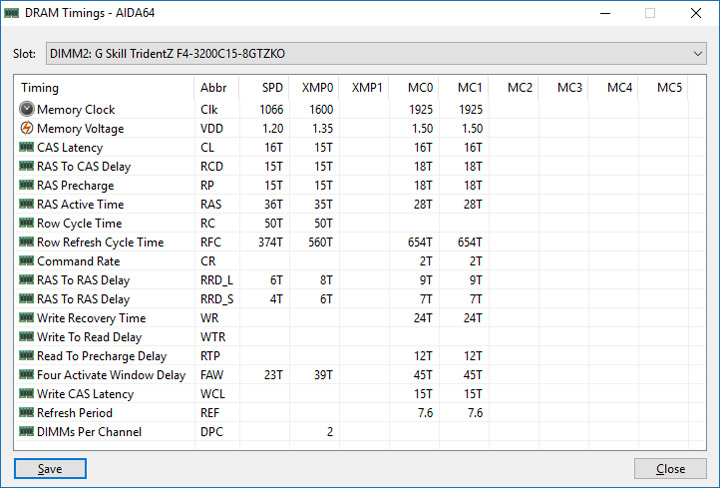

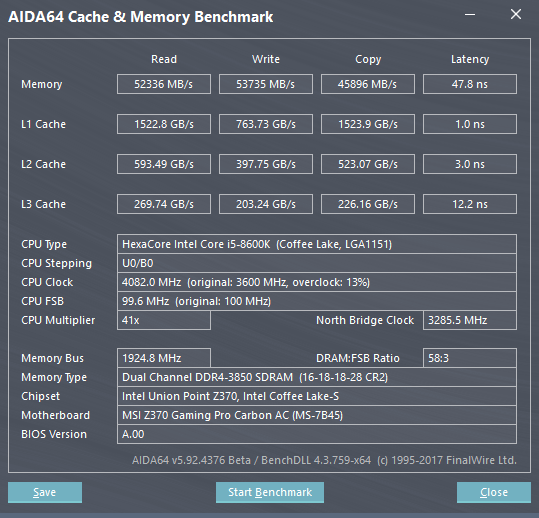

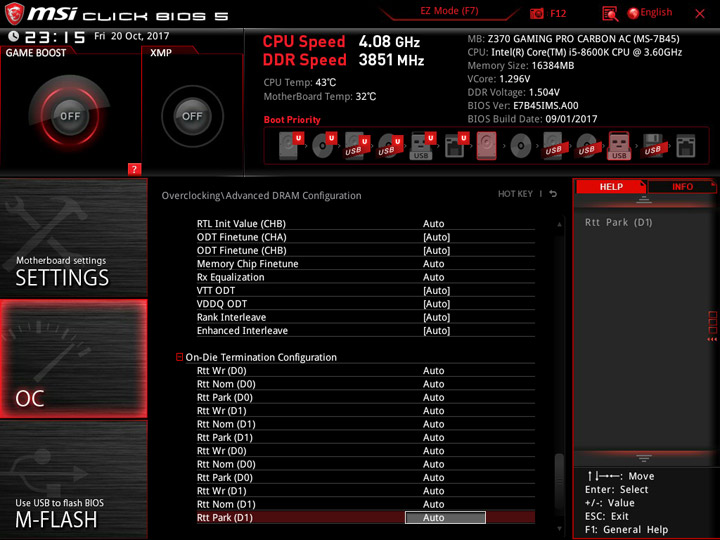

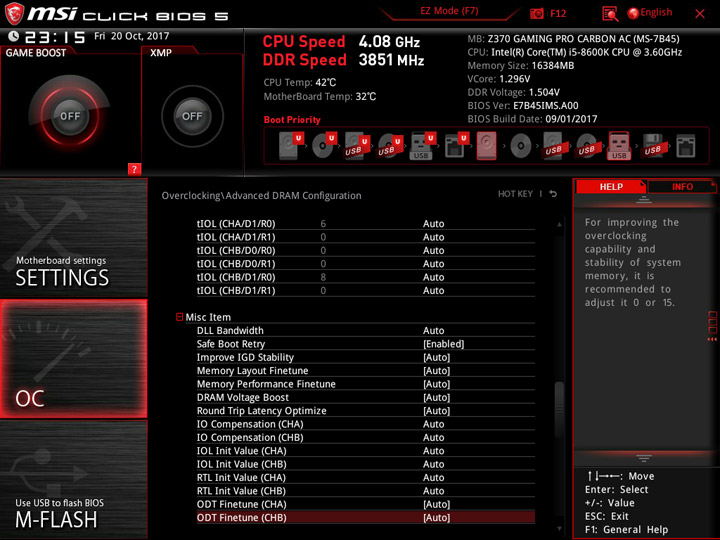

Разгон оперативной памяти упирается в психологическую отметку питающего напряжения величиной 1,5 В, которую мы стараемся в тестах не превышать. При сопутствующих SA и IO, равных 1,2 В, беспроблемной работа системы была при 3850 МГц. При этом я использовал установку только основных задержек: 16-18-18-28-2T.
Возросшие напряжения, в том числе и процессорное, ведут к увеличению его рабочей температуры, а значит во избежание перегрева пришлось понижать его рабочую частоту.
Вывод
Рассмотренная материнская плата оставила после знакомства хорошее впечатление. В штатном режиме работы она не придаст системе дополнительного преимущества, потому как придерживается схемы Turbo Boost в том виде, какой она была задумана ещё специалистами Intel. Есть старший звуковой кодек Realtek и набор различных сетевых адаптеров. Снискать симпатии она может расширенной поддержкой систем иллюминации. Работа с охладителями тут тоже неплохо реализована, есть выбор способа управления для шести независимых устройств.
Энтузиастам может не хватить вспомогательных элементов (систем управления или индикации). В арсенале устройства имеется всего два температурных показателя (PCH и самой платы), помимо процессорных данных. Но по итогам тестирования можно с уверенностью заявить о готовности VRM к нагрузкам разного рода, предельный разгон нашего экземпляра процессора прошёл без проблем. Частота оперативной памяти и BCLK могут быть повышены до приличных отметок, а значит к экспериментам такое устройство оказалось неплохо приспособленным.
Сейчас довольно трудно оценить рыночное позиционирование разных плат, поскольку все они носят статус новинок и только начинают появляться в магазинах. Но уже сегодня нет никаких причин, чтобы отказаться от покупки Z370 Gaming Pro Carbon AC, даже со штатной прошивкой у меня не возникло к ней никаких замечаний. Фирменное ПО тоже функционирует без проблем, что является признаком хорошо подготовленного продукта к розничным продажам.
