Обзор материнской платы MSI Z170A Gaming M7. Разгон Core i5-6600K и небольшое сравнение с Core i5-4670K

Выход новых процессоров Intel Skylake-S повлёк за собой усложнение в проектировке PCB материнских плат. Теперь массовым типом используемой памяти станет DDR4, где число контактов в гнезде увеличено до 288 против 240 у предшествующей DDR3. Новый набор системной логики Z170 имеет нативную поддержку PCI-E третьего поколения, максимальное число линий может достигать 20, однако поддержки USB последней ревизии (3.1 Gen2) там нет. Самым существенным в новой серии материнских плат является усложнение схемы VRM из-за отказа от встроенного преобразователя (FIVR) в новых процессорах.

Специалисты ведущих компаний не упускают возможность внести корректировки в наполнение серий продукции. Некогда популярные модели от MSI — XPOWER и MPOWER — теперь, по всей видимости, исключены из ассортимента. Первая влилась в серию Gaming, заняв там одну из главенствующих ролей, а благодаря второй теперь старшие решения имеют литеру «M» в именовании моделей. Это означает расширенный набор возможностей, свойственный скорее оверклокерским моделям, нежели имиджевой серии плат, имеющей уклон игровой направленности. Вся линейка выполена на компонентах Military Class уже пятой версии, которая от предыдущей отличается новыми катушками индуктивности.

MSI Z170A Gaming M7

Первым решением из новой серии в нашей лаборатирии побывала модель Z170A Gaming M7, которая, исходя из индекса, располагает несколько большими возможностями (относительно базовых).

MSI Z170A Gaming M7

На зарубежных торговых площадках стоимость новинки составляет 225 долларов, тогда как в украинских магазинах она стартует с отметки $270. Сегодня решения на базе Z97 даже с расширенным набором возможностей будут стоить заметно меньше. Является ли оправданным сборка системы на базе Skylake — покажет сравнительное тестирование. Ниже можно изучить таблицу с основными характеристиками изделия.

Модель MSI Z170A Gaming M7 (MS-7976)
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5 (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4, x2)
4 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4 (возможность подключения переходника U.2)
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD530
Видеоразъёмы DisplayPort, 2x HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
7 x 2.0 (3 разъёма на задней панели, Z170)
SATA Express 2 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
0, 1 (M.2 PCI-E, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
2х Texas Instruments OPA1652
S/PDIF Оптический
Сетевые возможности Qualcomm Atheros Killer E2400 (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, кнопки: включения, перезагрузки, сброса настроек CMOS (на задней панели), аварийного восстановления прошивки; переключатели: Game Boost (авторазгон), Hotkey, Slow Mode


Упаковка и комплектация

Внешнее оформление коробки стало более детализированным, здесь размещён фрагмент платы, где можно отметить наличие пары гнёзд PCI-E x16 и ещё пару M.2. Цветовое оформление вполне свойственно игровой серии плат от MSI — чёрные и красные оттенки.

MSI Z170A Gaming M7

Кроме этого, в углу находится семизвёздный рейтинг, ним оснащены старшие решения. Это означает наилучшую оценку выбора таких решений в качестве основы для самых производительных игровых систем. На сегодня для более простых изделий предусмотрен также пяти- и четырёхзвездый рейтинговый индикатор.

MSI Z170A Gaming M7

Обратная сторона насыщена информацией. Есть таблица с характеристиками, схематическое изображение задней панели. Описаны основные отличительные черты старшего решения компании, заявлена поддержка Windows 10 прямо «из коробки».

MSI Z170A Gaming M7

Комплект поставки весьма разнообразен, туда вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отмечу обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • набор переходников для удобного подключения корпусных разъемов M-Connectors;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • табличка на дверь «I’M SORRY BUSY GAMING»/«I’M NOT HERE»;
  • наклейка с логотипом MSI Gaming Series.
MSI Z170A Gaming M7

Комплект хорош, но вместе с недешевой платой было бы неплохо увидеть игру-две, или же долгосрочные пробные их версии, раз это продукт из серии Gaming.


Внешний вид

Уже традиционно для игровых материнских плат MSI используется черная матовая поверхность. Размеры соответствуют формату ATX. На PCB находится большое число кнопок и переключателей — всё для облегчения работы с устройством в режиме открытого стенда. В то же время, узел с точками по замеру действующих напряжений заметно упростили, сделав его менее удобным в использовании.

MSI Z170A Gaming M7

Металлические элементы надёжно зафиксированы посредством винтового крепления. Перед установкой в корпус декоративный козырёк, размещённый у задней панели, необходимо будет демонтировать. Обратная сторона изделия содержит малое число электронных элементов, наиболее примечательны тринадцать светодиодов, подчёркивающие звуковую составляющую.

MSI Z170A Gaming M7

Ещё восемь находятся у радиатора системной логики — по два в каждом из углов. Все они имеют красный оттенок свечения. Охлаждающая конструкция весьма массивная, переживать за температуру чипа точно не следует.

MSI Z170A Gaming M7

В рамках возможностей PCH реализованы два гнезда SATA-E. Общее число обычных SATA 6 Гбит/с осталось неизменным — шесть штук. С недавних пор USB 3.0 трансформировалось в USB 3.1 Gen1, число колодок на PCB теперь увеличено до двух, что позволит подключить четыре устройства.

MSI Z170A Gaming M7

Каждый из шести портов ввода-вывода USB 3.1 Gen1 оснащён повторителем сигнала ASM1464. Внутреннее гнездо, расположенное повыше, имеет основу красного цвета, а значит именно оно ответственно за работу технологии ускоренной подзарядки гаджетов.

MSI Z170A Gaming M7

Органы управления работой устройства расположились в нижнем правом углу. Здесь есть кнопки включения и перезагрузки, имеющие зелёную подсветку, переключатель режима Slow Mode, снижающий частоту ЦП, что может быть полезно в рамках проведения сессий по бенчмаркингу. Появилась кнопка для аварийного восстановления прошивки (технология FlashBack+), для чего необходимо использовать специальный порт USB на задней панели. Наиболее интересный из элементов — переключатель состояний Game Boost, имеющий восемь положений. Ручная активация происходит в выключенном режиме ПК, а работа технологии символизируется свечением рядом расположенного красного светодиода (HW). Также можно отказаться в пользу активации режимов из UEFI, тогда загорится другой светодиод — зелёного цвета (SW).

MSI Z170A Gaming M7

У левого края находится POST-индикатор, который в режиме работы операционной системы отображает температуру процессора, подсветка — жёлто-зеленых оттенков.

MSI Z170A Gaming M7

Продукт оснащён лишь современными гнёздами PCI-E последнего поколения. Два верхних полноразмерных гнезда получили армирование, что по логике конструкторов должно уберечь их от деформации, очевидно, в рамках использования открытых стендов, когда тяжёлые устройства никак не закреплены. Оба соотносятся к ресурсам ЦП, шестнадцать линий могут быть разделены поровну посредством четырёх коммутаторов ASM1480.

MSI Z170A Gaming M7

Остальные гнёзда относятся к PCH. Все компактные имеют открытый тип исполнения. Чуть ниже сокета расположен тактовый генератор (IDT 6V41516NLG), благодаря которому теперь возможна более широкая гамма в значениях частоты BCLK, а ещё её можно изменять не только в UEFI, но и «на лету», используя технологию Hotkey.

MSI Z170A Gaming M7


Работа с такой технологией возможна только с USB-клавиатурами, для этого предусмотрен особый порт USB. Функция Hotkey активирована по умолчанию, возможность её использования ознаменует светодиод красного свечения, расположенный близь переключателя в правом верхнем углу. Тут же находится набор контактных площадок для замера системных напряжений, в этот раз «корпус» придётся искать где-то в другом месте. Свою функцию они исполнили без замечаний: в режимах и нагрузки, и простоя фиксация значений напряжений проходила без проблем, они были приближёнными к реальности.

MSI Z170A Gaming M7


В рамках реализации звуковой и сетевой подсистем у Z170A Gaming M7 практически никаких изменений, если не считать того, что Killer обновился до модели Е2400, обладающей защитой от пробоя до 15 кВ. Оба чипа упрятаны за экранирующие элементы. Надписи статичны, их подсветка не реализована. Уже традиционно имеется протравленный участок в слоях медных проводников, сулящий лучшую изоляцию аналоговых цепей от цифровых, что положительно сказывается на выходном сигнале.

MSI Z170A Gaming M7

Подобный трюк провернули и возле сигнальных цепей ОЗУ, но заметно это не так сильно из-за отсутствия подсветки. Система VRM теперь совершенно новая, как и элемент охладительной конструкции.

MSI Z170A Gaming M7

Немного спорным выглядит решение использования декоративного колпака у задней панели. Его форма образует эффект застоя воздуха или явно не способствует улучшению его циркуляции. Хотя без разгона это будет крайне сложно заметить.

MSI Z170A Gaming M7

Внутри его оклеили шумоизолирующим материалом, скорее всего, ради ухода от эффекта резонанса и возникающих оттого паразитных шумов.

MSI Z170A Gaming M7

В основе охлаждающей конструкции лежит тепловая трубка. Неравноценные по площади радиаторы связаны, что позволит более равномерно распределять нагрев. Половина силовых элементов имеет непосредственный контакт с трубкой — через термопрокладку серого цвета, другая половина контактирует уже напрямую с радиаторами. Общий вес элемента весьма приличен, теплоёмкость должна быть высокой. А вот продуваемость невысока ввиду отсутствия ребер как таковых.

MSI Z170A Gaming M7

Поскольку FIVR теперь отсутствует в составе CPU, основные напряжения процессору необходимо получать непосредственно с платы. Их нынешний состав выглядит так: CPU и GPU Voltage, VCCSA и VCCIO Voltage (как вспомогательные). CPU Ring самостоятельно формируется неведомым образом (внутри ЦП) из основного — CPU Voltage. Основным ШИМ-контроллером выступает ISL95856 от Intersil Corporation. В него заложены возможности стабилизации двух независимых напряжений посредством четырёх и трёх каналов, при этом внутри контроллера уже находятся соответственно два и один драйвер. На обратной стороне платы можно найти ещё три вспомогательных элемента, коими возможно и выступают внешние драйверы ISL6625A, указанные как типичные в документации на сам контроллер. Согласно проведённым измерениям, удалось установить следующее: CPU Voltage формируется посредством четырёх каналов, а GPU Voltage — двух. Очевидно, имеет место удвоенное число элементов в составе каждого из них. Оставшийся тринадцатым дроссель, немного уменьшенных размеров по отношению к остальным, принимает участие в работе стабилизатора VCCSA Voltage. Нынешний образец ШИМ-контроллера полностью подтвердил не самую выдающуюся репутацию своего предшественника в лице ISL95820, повсеместно применяющегося в недорогих решениях на базе Z97, но об этом немного позже. В качестве силовых элементов использованы проверенные по предыдущему поколению плат PK616BA и PK632BA от Niko Semiconductor.

MSI Z170A Gaming M7

Наполнение задней панели в отношении предшествующей модели Z97 Gaming 7 выглядит немного беднее, а всё из-за внедрения USB 3.1 Gen2, здесь имеются оба современных типа гнезда — A и С, причем по последнему сила тока может достигать 3 А. Но в общем итоге количество выходов USB нельзя назвать малым. Также имеются три цифровых видеовыхода, оба HDMI оснащены конвертерами уровней сигналов PTN3360D. Кнопка сброса настроек обзавелась подсветкой синего цвета, а единственный PS/2 обещает повышенную отзывчивость игровых манипуляторов.

MSI Z170A Gaming M7

К продукту такого класса вряд ли могут быть замечания по уровню оснащения или относительно огрехов в дизайне, во всяком случае, у меня их не было. Перейдём к программному оснащению.

Возможности UEFI

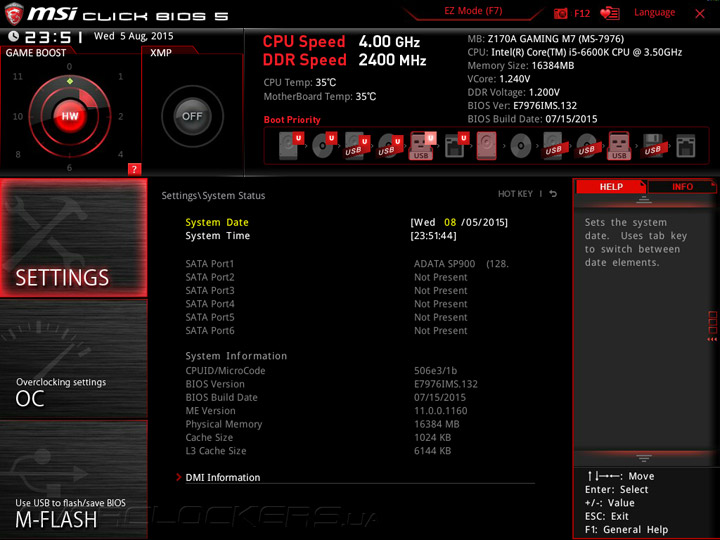

Новый дизайн UEFI от MSI именуется как Click BIOS 5. Перед изучением его возможностей я обновил версию UEFI до самой актуальной. Для этого привлекались ресурсы M-Flash. Теперь работа фирменной утилиты запускается после рестарта ПК. Процедура прошла без проблем, к слову, к ней пришлось прибегать не единожды, поскольку свежие версии прошивки выходили достаточно регулярно во время подготовки этого обзора.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

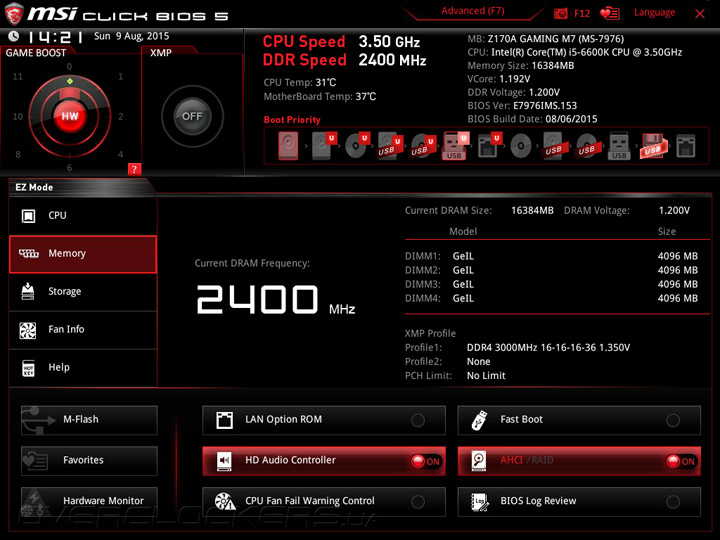

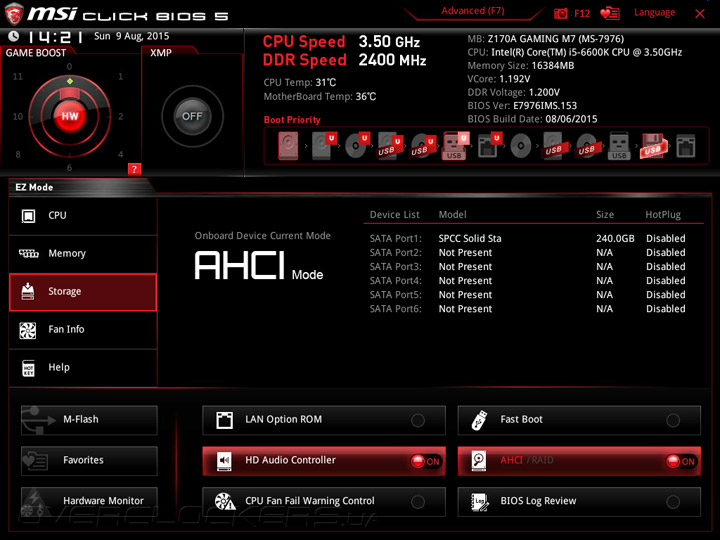

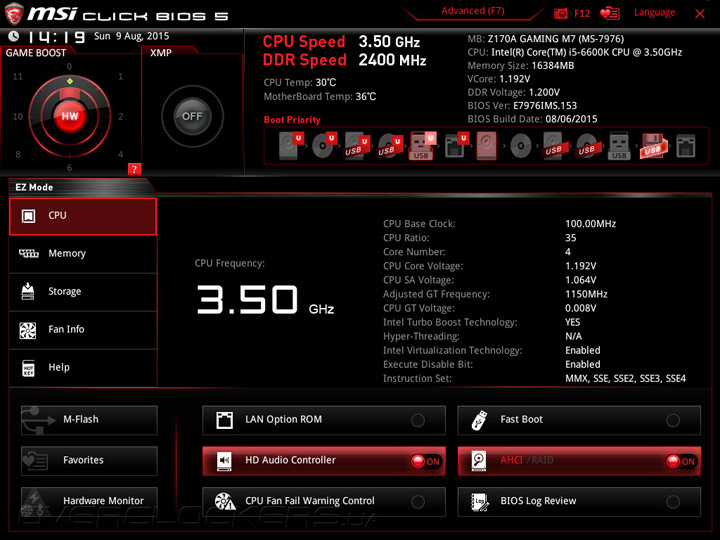

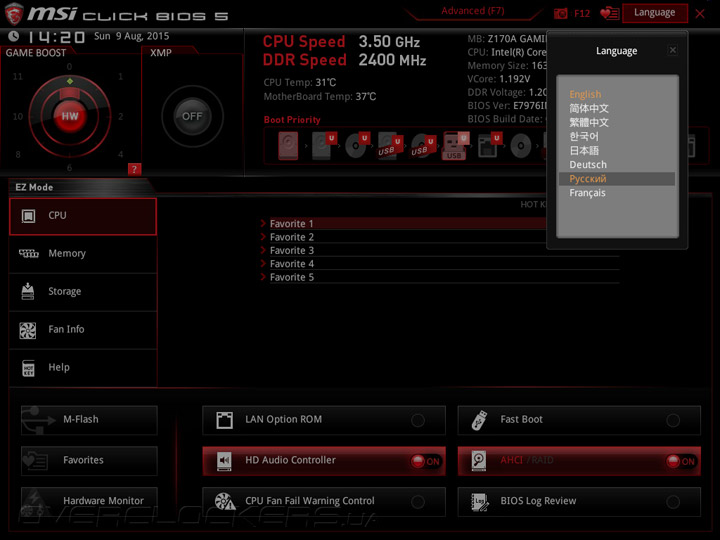

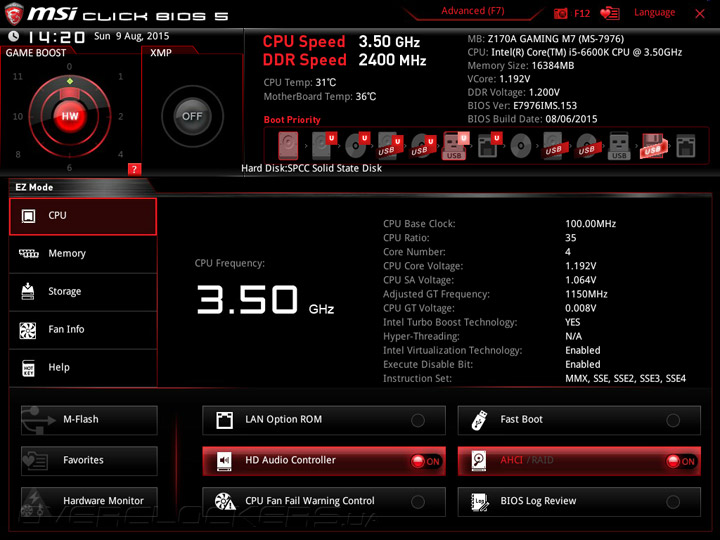

Вслед за конкурентами, продукция от MSI обзавелась упрощённым режимом настройки ПК. Первым на глаза попадает обновлённый механизм активации авторазгона, названный Game Boost. Здесь можно с HW-режима переключиться на SW-режим, чтобы проводить изменения прямо в UEFI. За ним находится кнопка активации XMP, активный режим этой технологии подтверждается также работой красного индикатора на PCB платы. Как и прежде, доступна панель распределения приоритета среди загрузочных устройств, им можно управлять путём перетягивания. Также не пропала панель с избранными настройками (нуждается в личном наполнении) и меню с выбором локализации интерфейса. При сохранении настроек появляется список внесённых изменений в явном виде, а прежде для его изучения нужно было нажимать лишний раз кнопку.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

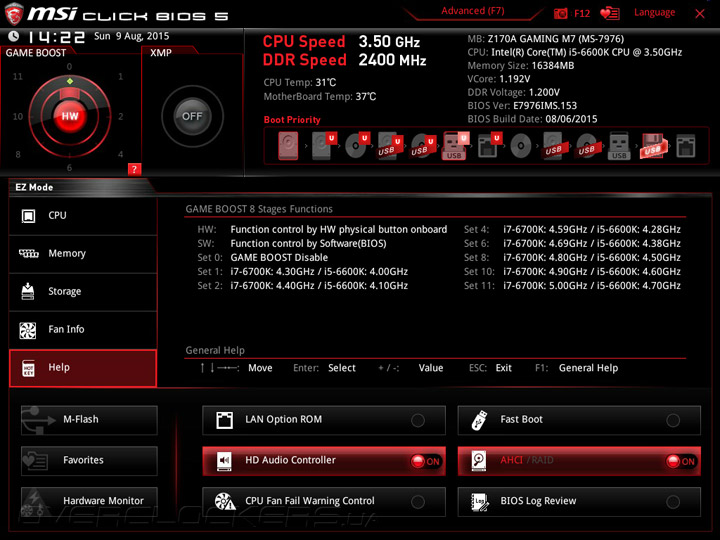

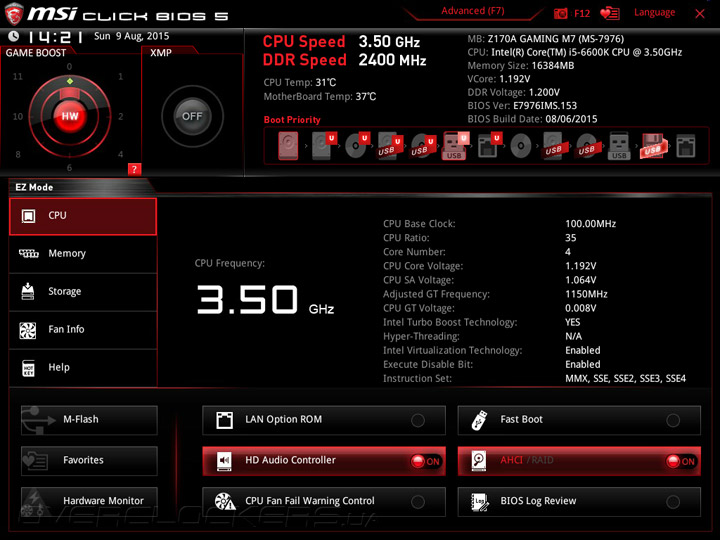

Основная площадь теперь отведена под информационные блоки, отображающие основные сведения о режимах работы ЦП, ОЗУ, дисковой подсистемы и группы охладителей. Пятым пунктом открывается справочник по работе с Game Boost. Крайнее положение, имеющее индекс «11», сулит рост частоты до 4,7 ГГц при наличии Core i5-6600K и неслыханные 5,0 ГГц для Core i7-6700K. Ещё ниже есть три кнопки, активирующие механизмы из обычной среды UEFI.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

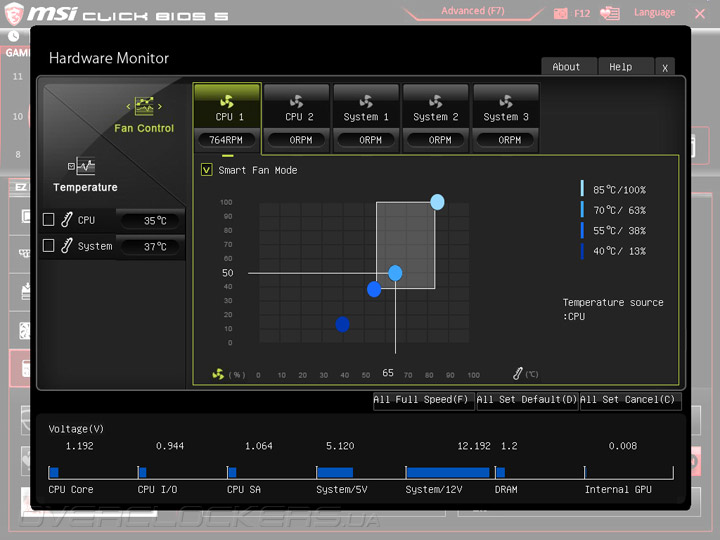

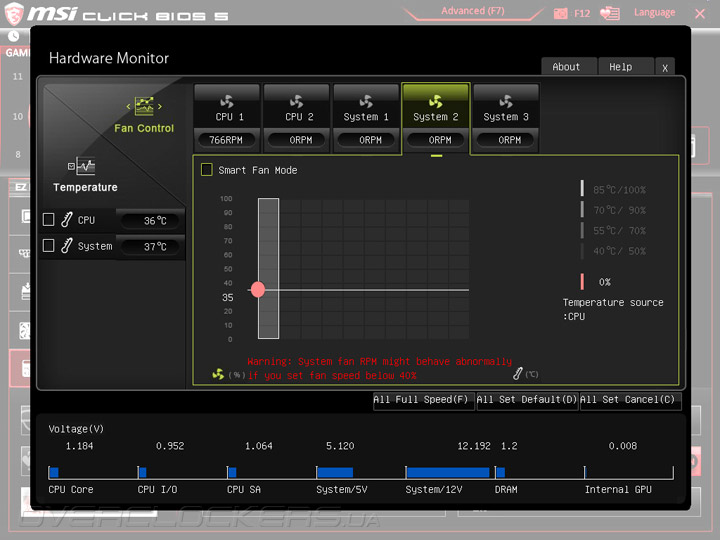

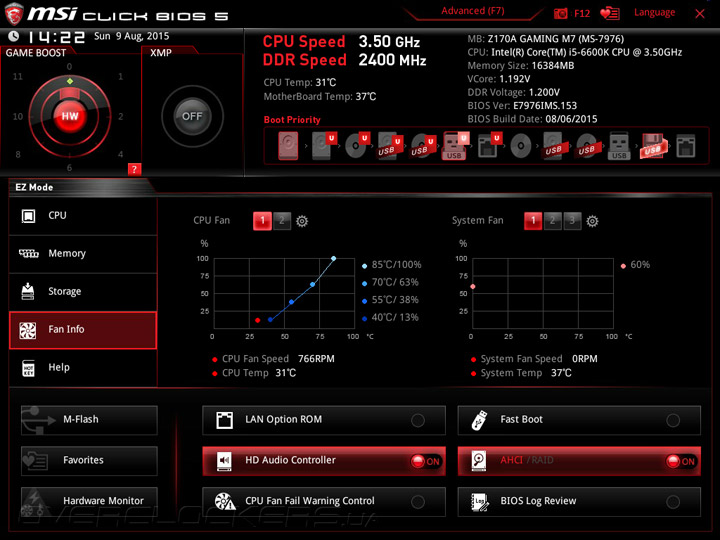

Прямо здесь доступен и инструментарий по настройке работы системных охладителей. Концептуально он остался прежним. Важное изменение, не заметное на первый взгляд — ликвидация лимитов по установке нижнего значения, теперь можно для любого канала установить положение «0%». Для двух процессорных охладителей применяется метод изменения скважности ШИМ, а для корпусных изделий используется снижение питающего напряжения. Результаты экспериментов по снижению частоты вращения можно изучить в таблице:

Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
Тип подключения 4 pin 3 pin
Режим 100% (об/мин) 1400 2000
CPUFAN1 — 0% 725 1988
CPUFAN2 — 0% 737 1982
SYSFAN1 595 (42%) 545 (15%)
SYSFAN2 624 (42%) 550 (15%)
SYSFAN3 607 (42%) 538 (15%)

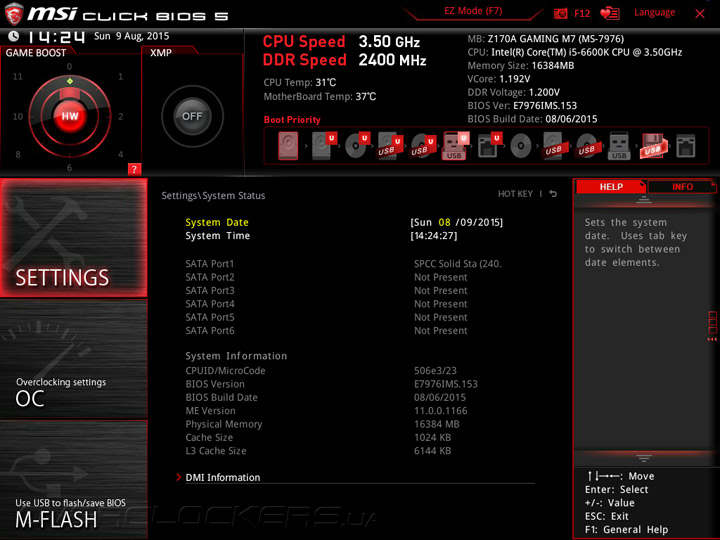

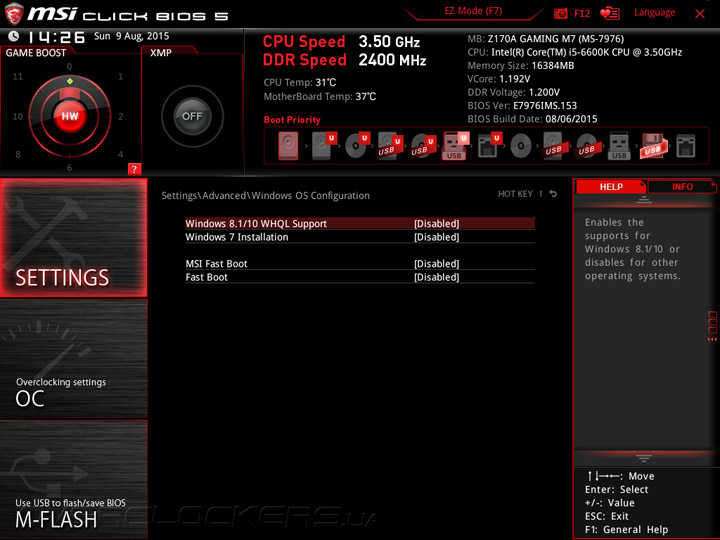

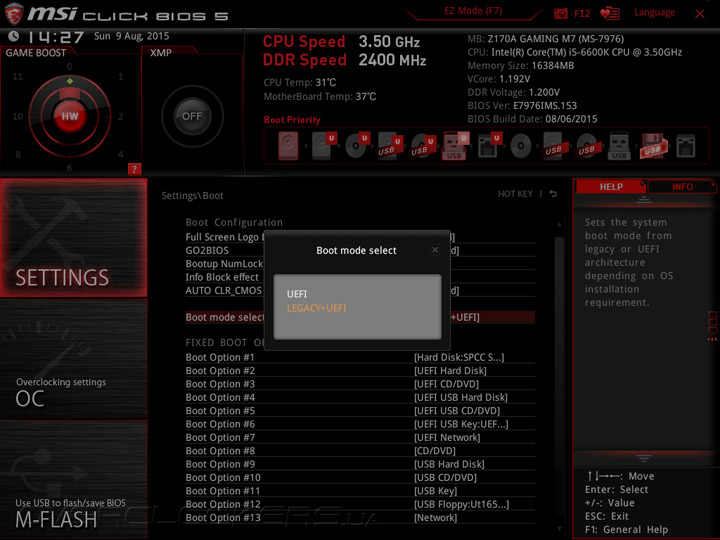

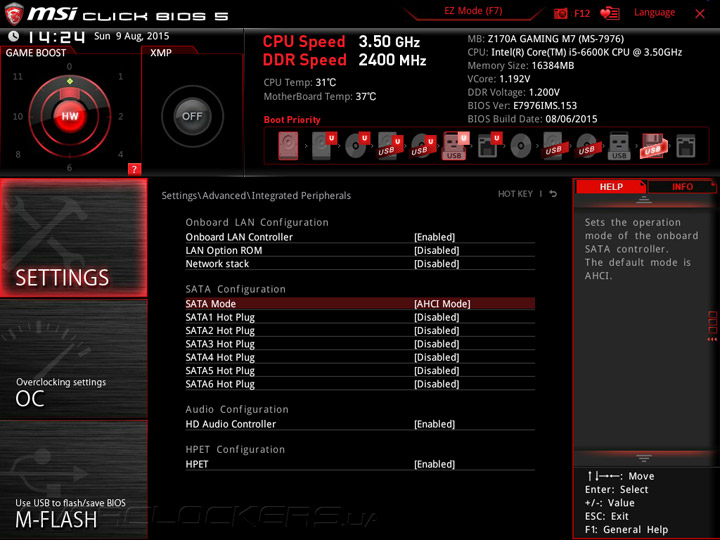

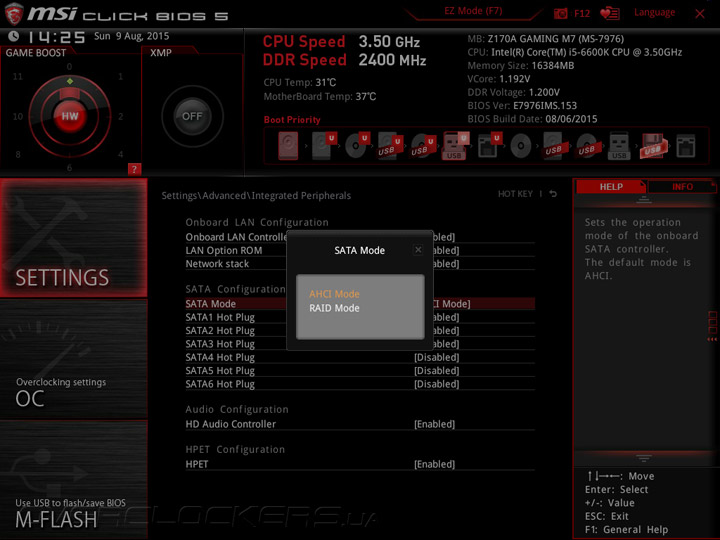

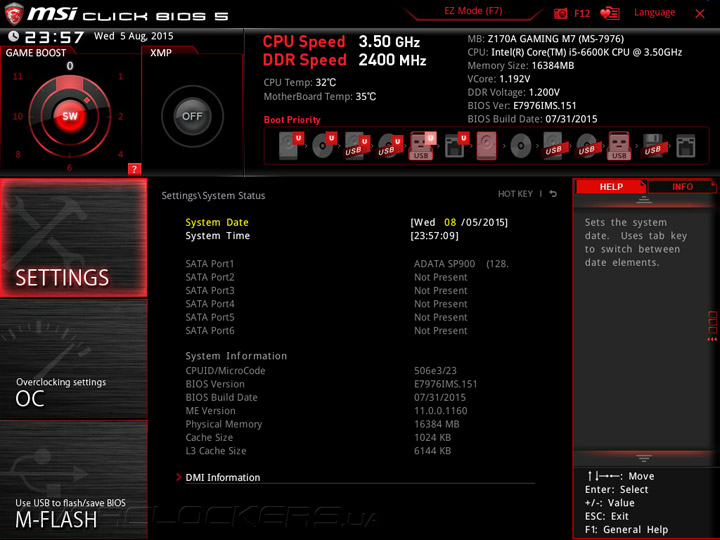

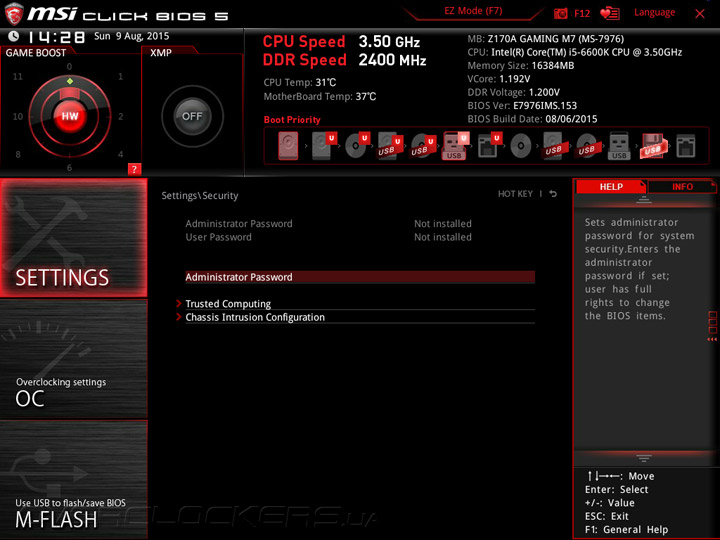

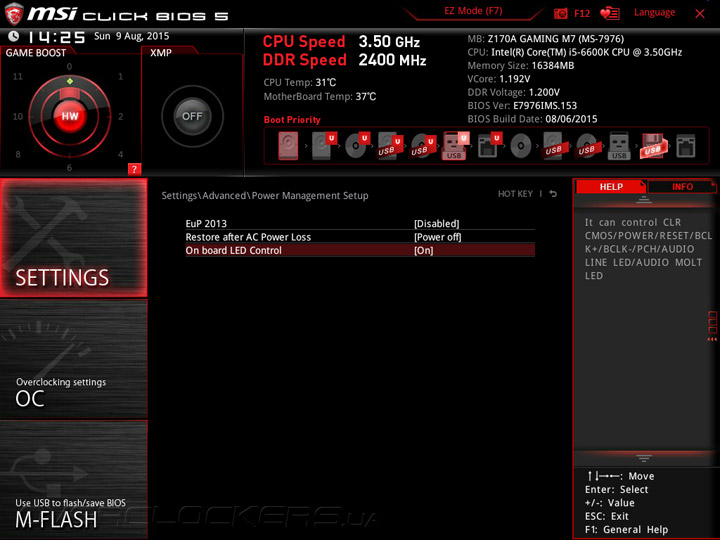

Advanced режим предоставляет набор механизмов, уже знакомый по Click Bios 4. Раздел Settings содержит набор из настроек системы, организованный по прообразу старых BIOS Setup. Из интересного здесь хочется отметить возможность отключения подсветки, активацию особого режима для проведения установки Windows 7, которая нынче считается уже устаревшей ОС.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

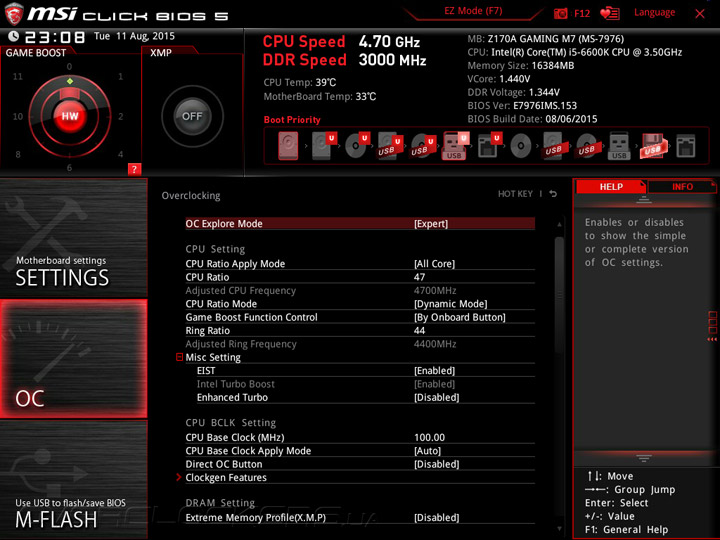

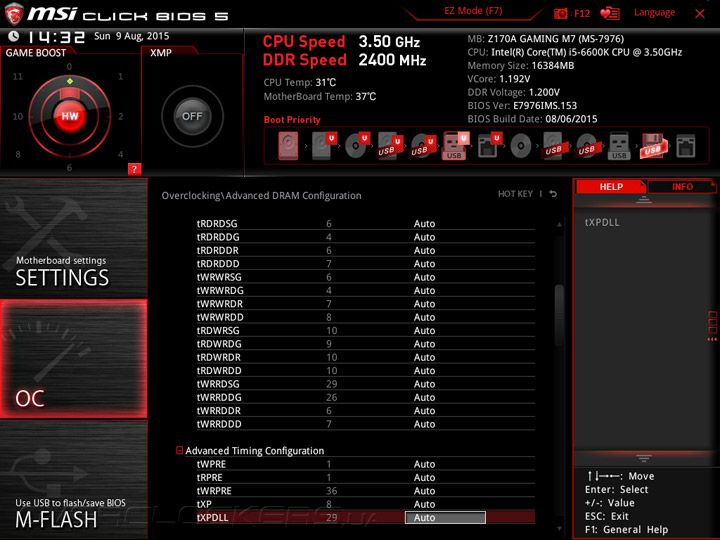

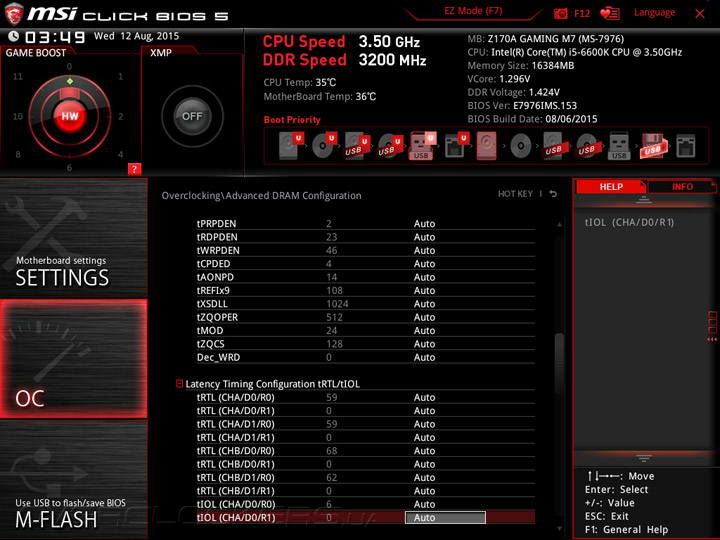

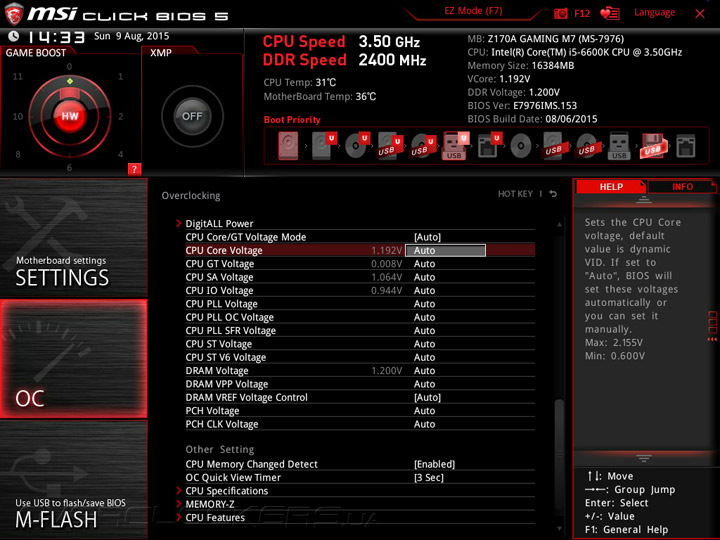

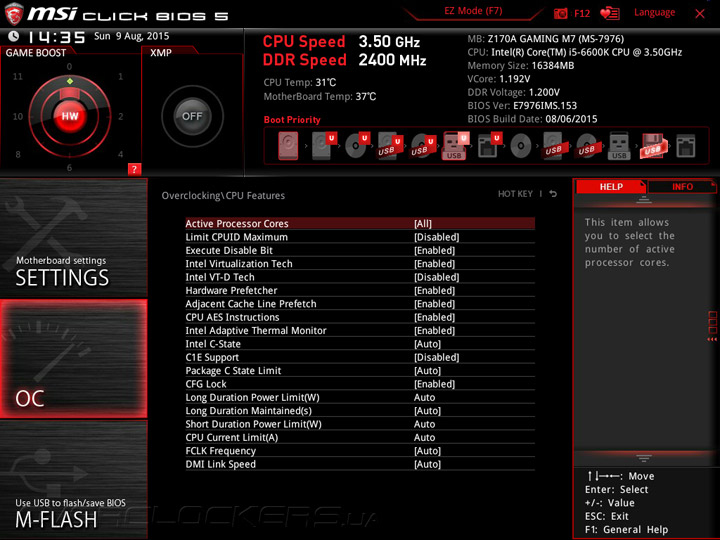

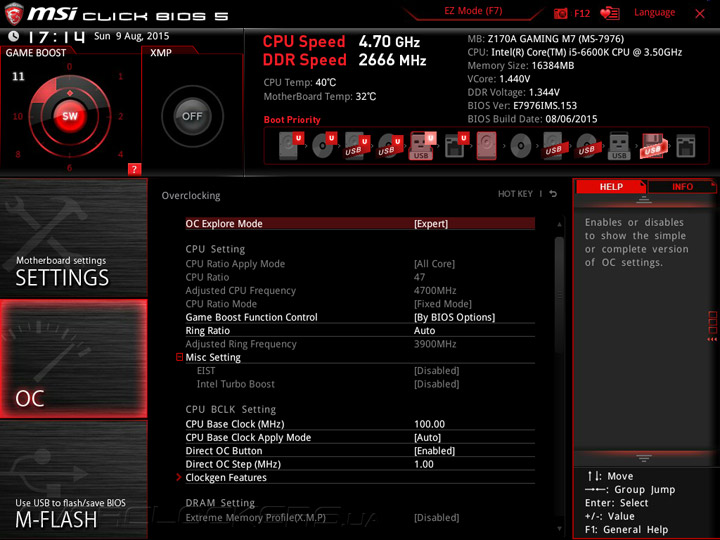

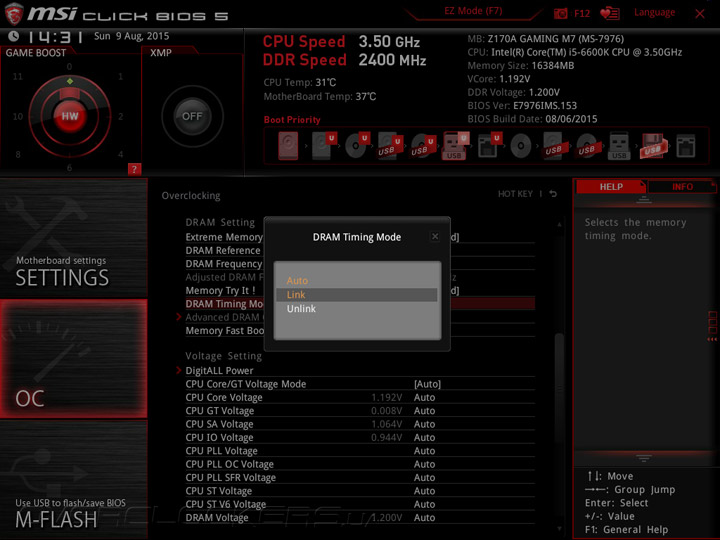

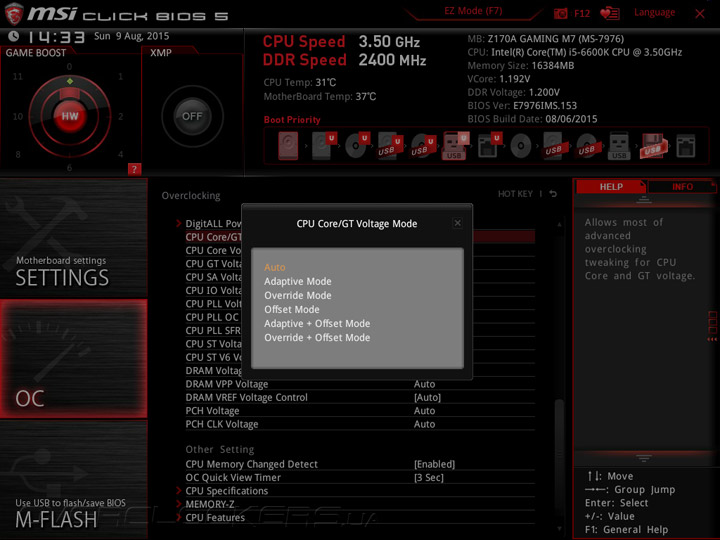

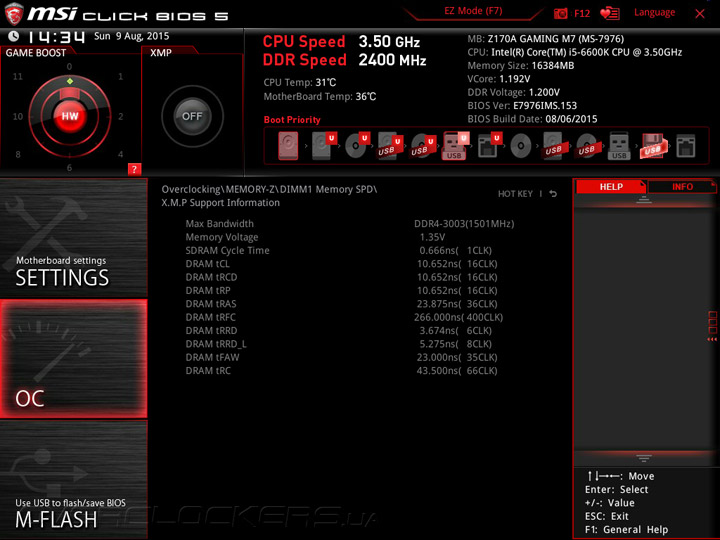

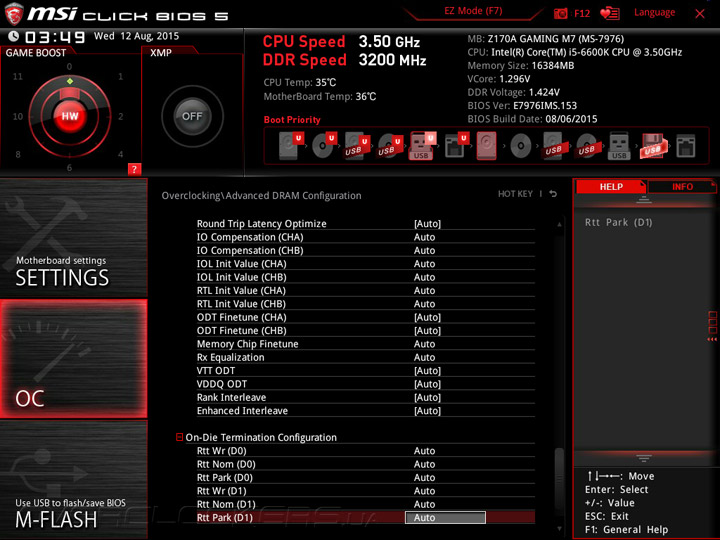

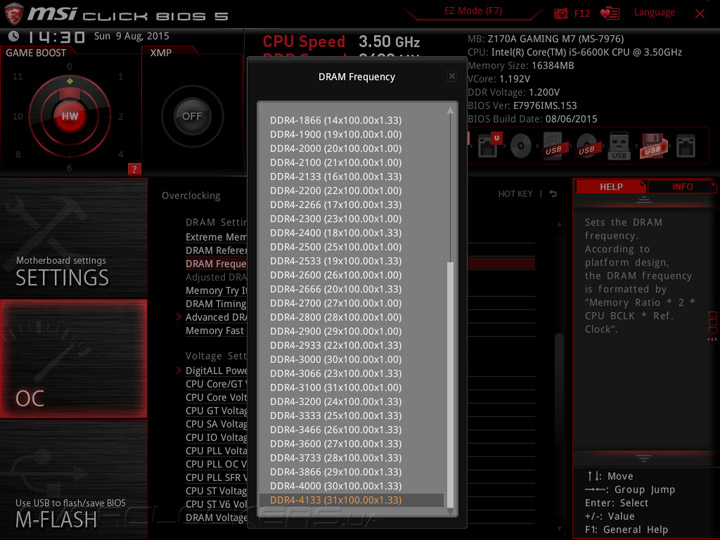

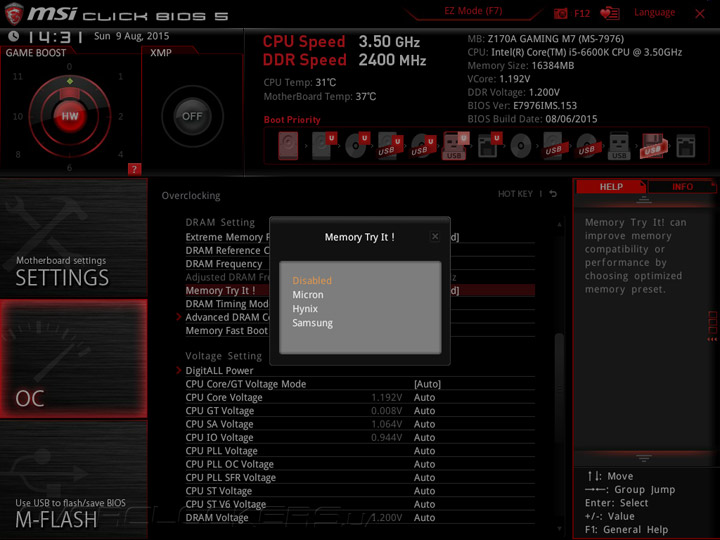

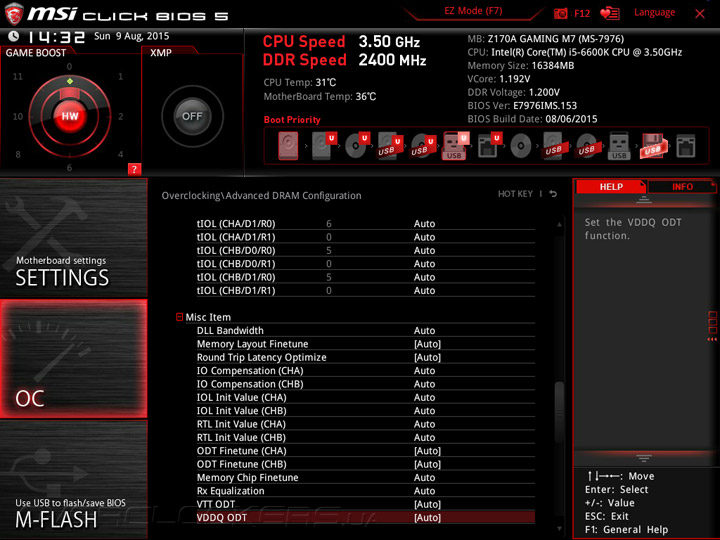

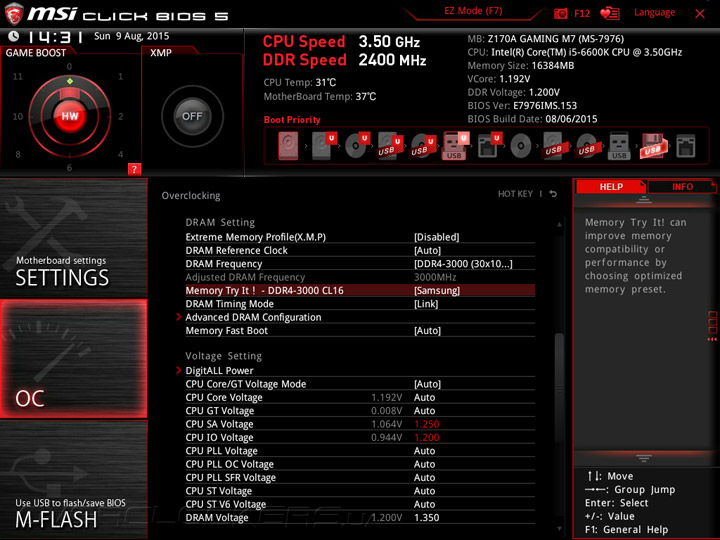

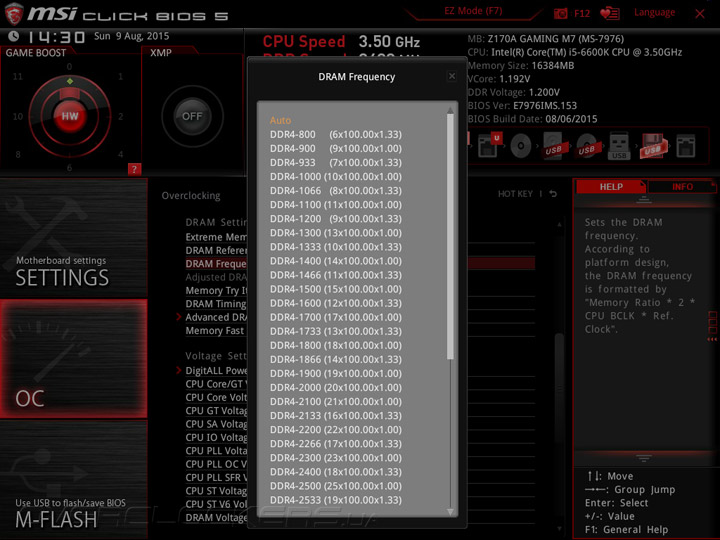

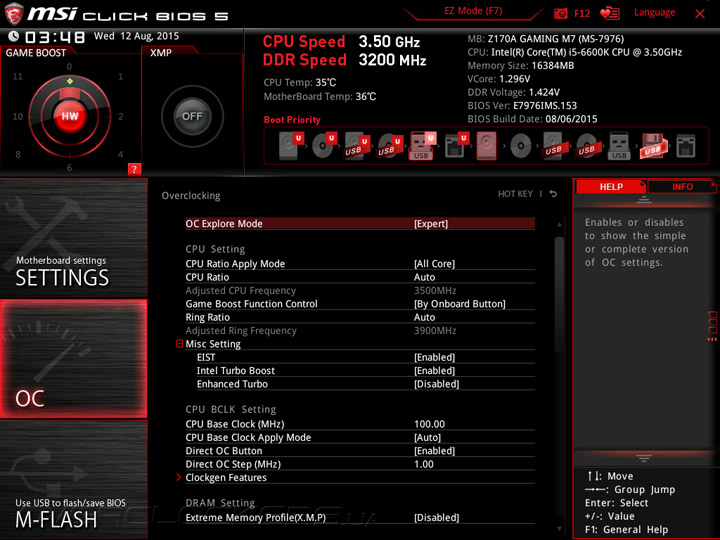

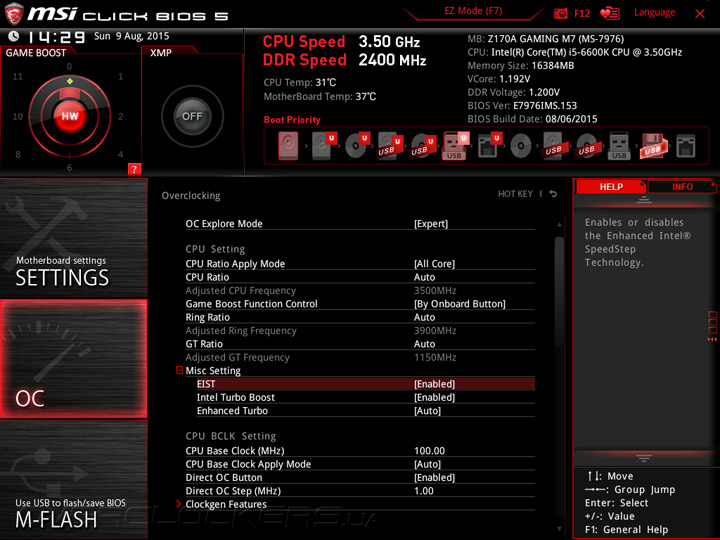

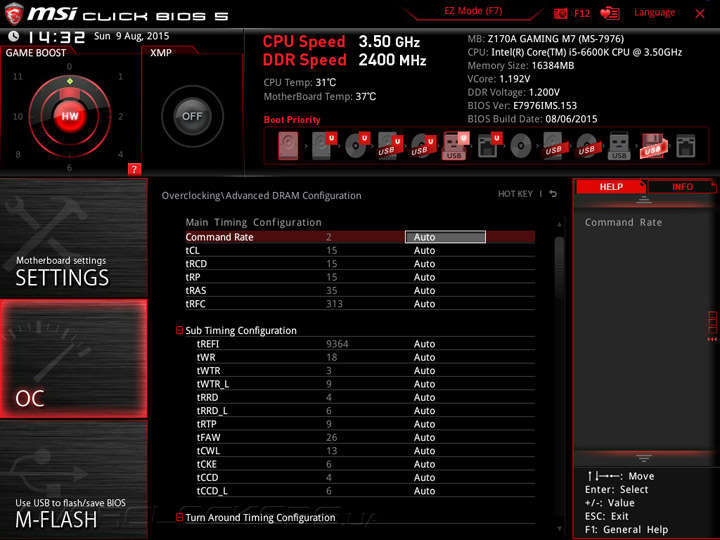

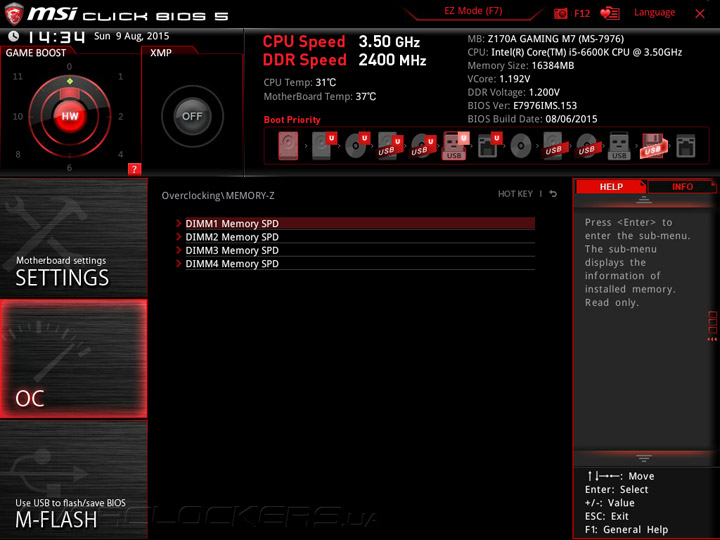

Раздел, полностью посвящённый оверклокингу, имеет два режима отображения — упрощённый (Normal) и полный (Expert). Относительно прошлых поколений здесь минимальное количество изменений. Главной инновацией является особое меню по настройке BCLK (Clockgen Features).

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

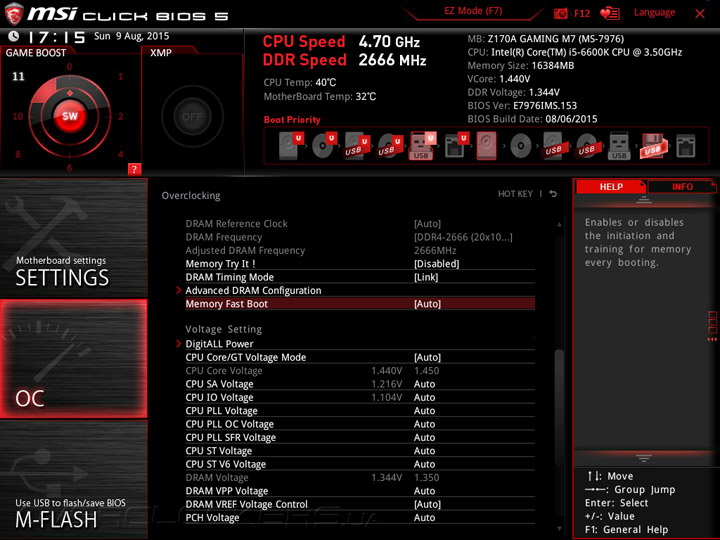

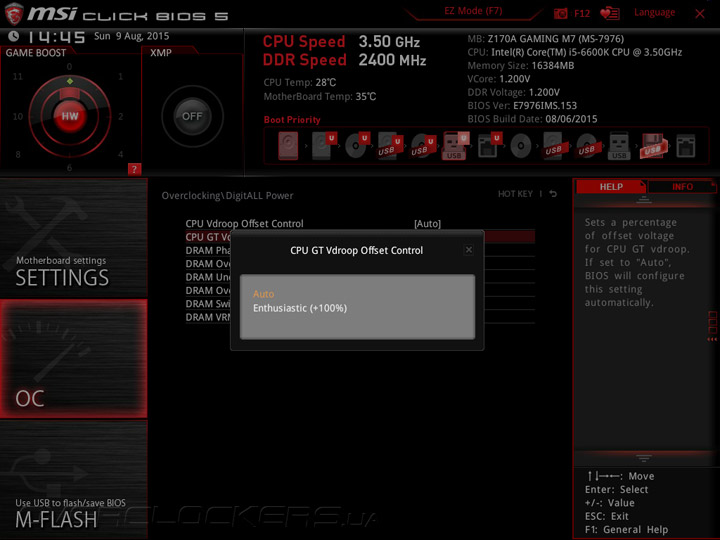

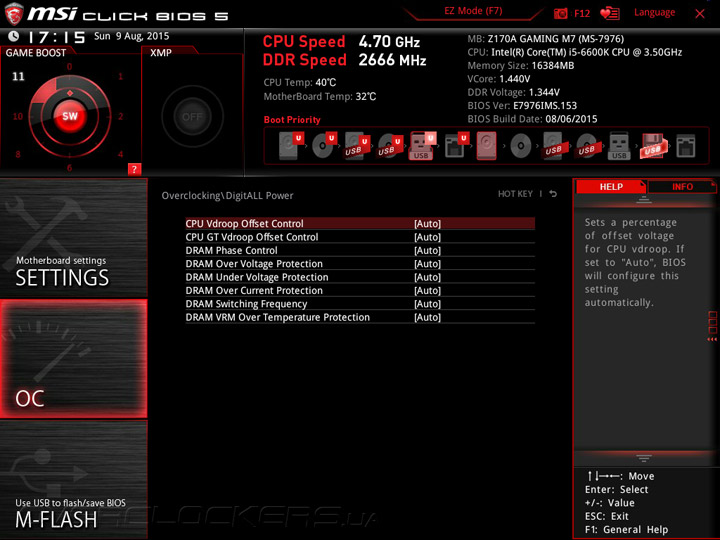

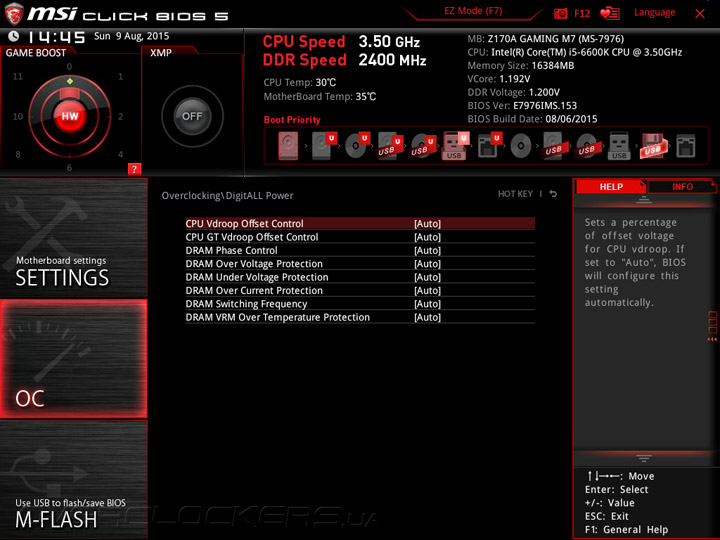

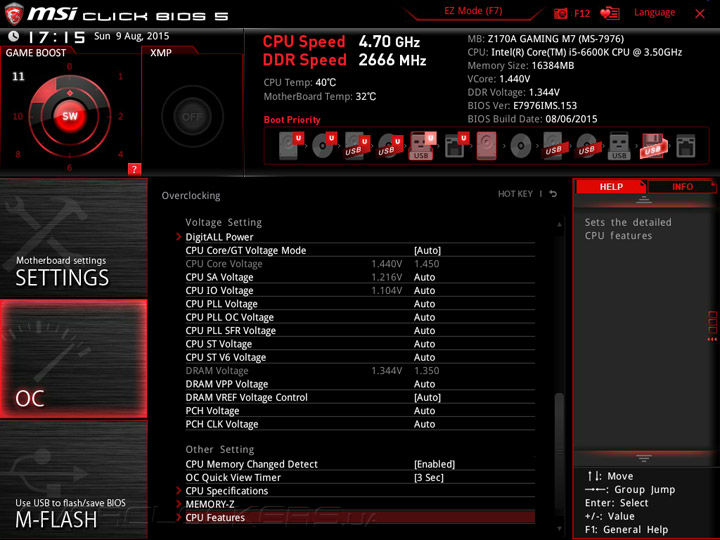

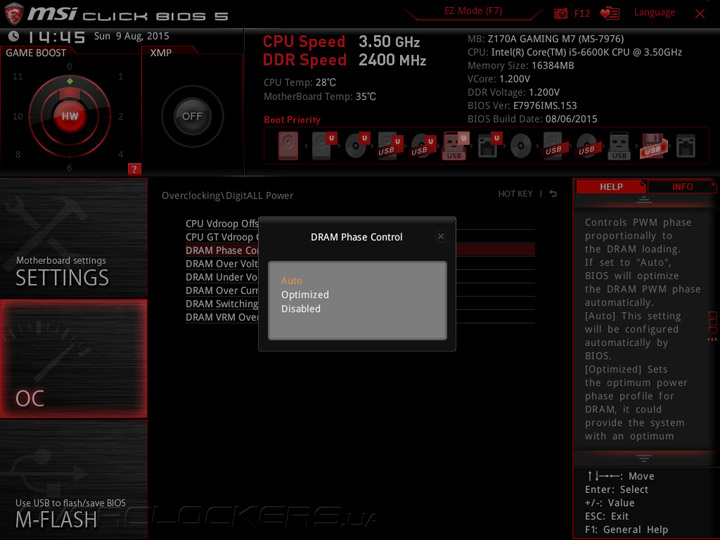

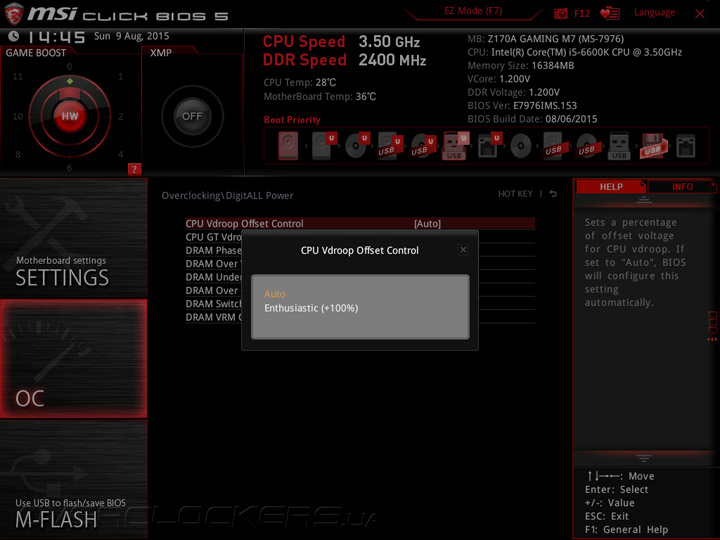

Отдельного упоминания заслужил раздел DigitALL Power, где как таковых настроек VRM нет вообще.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

Наиболее важные параметры собраны в общую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 70–655,25 0,06...0,13
CPU Ratio (Multiplier) 8–83 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,6–2,155 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,990 0,005
CPU Vdroop Offset Control Auto/100%
Ring Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3100
800–4133
100
133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–2,0 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (150 МГц)
CPU GT Voltage (В) 0,6–2,155 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,990 0,005

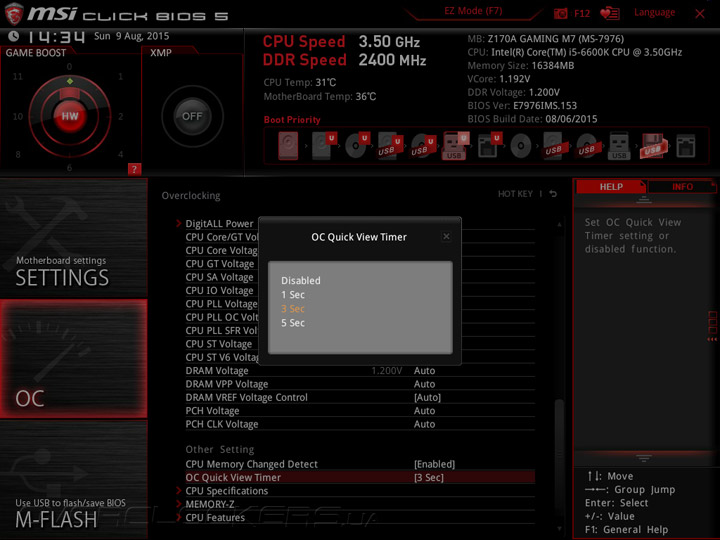

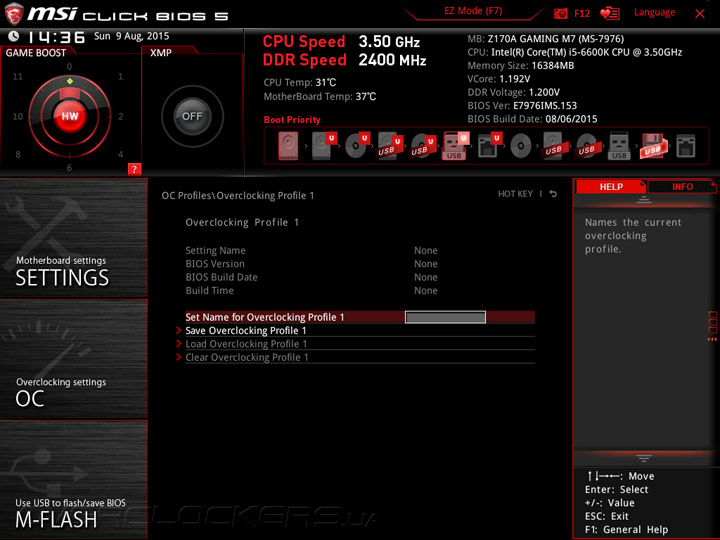

Как обычно, для сохранения настроек доступно шесть профилей. При смене прошивки их содержимое не опустошалось.

MSI Z170A Gaming M7MSI Z170A Gaming M7

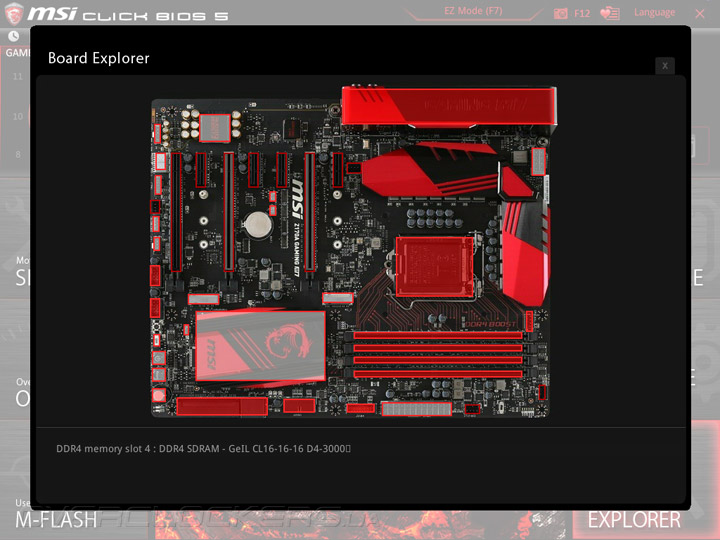

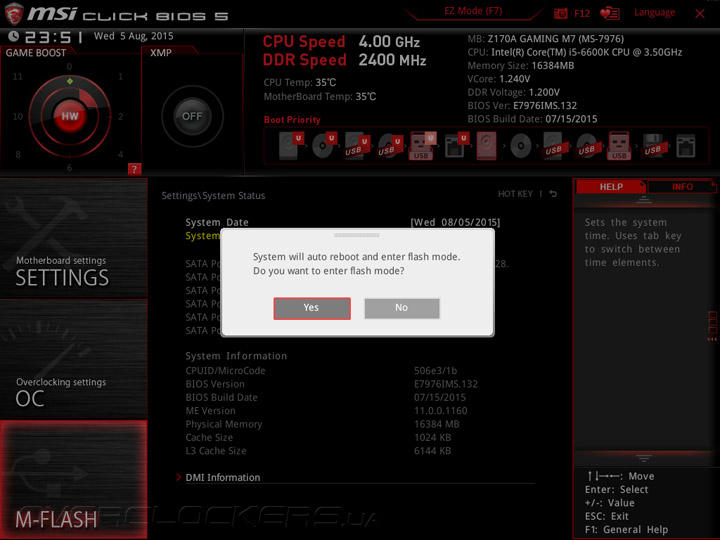

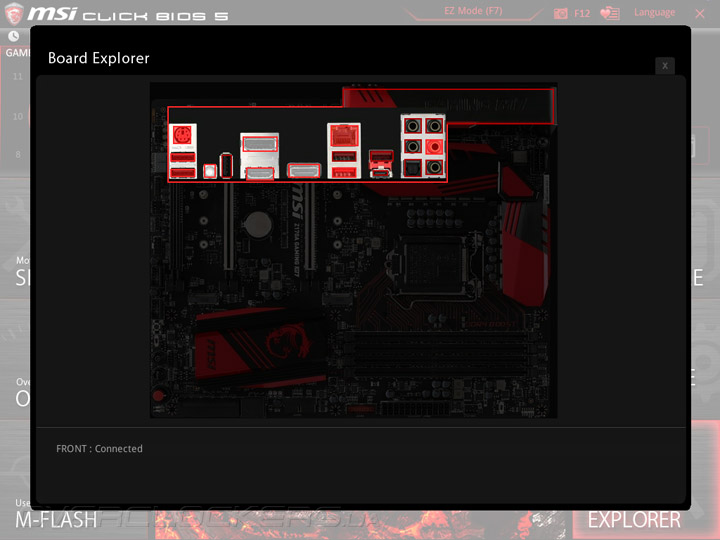

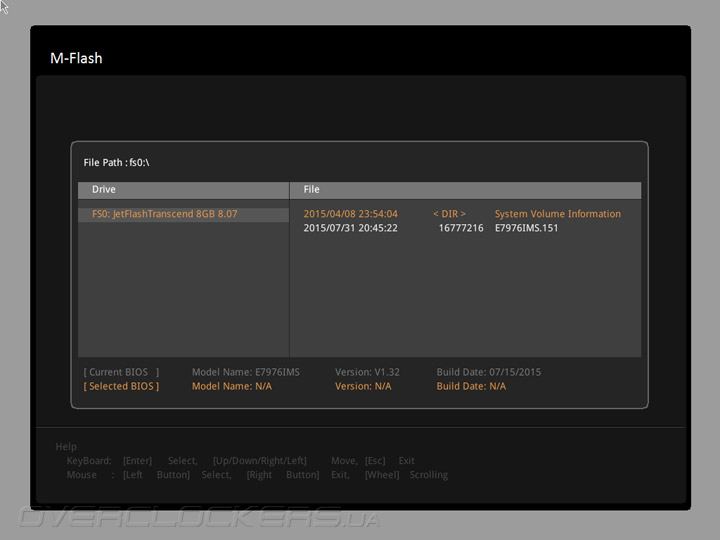

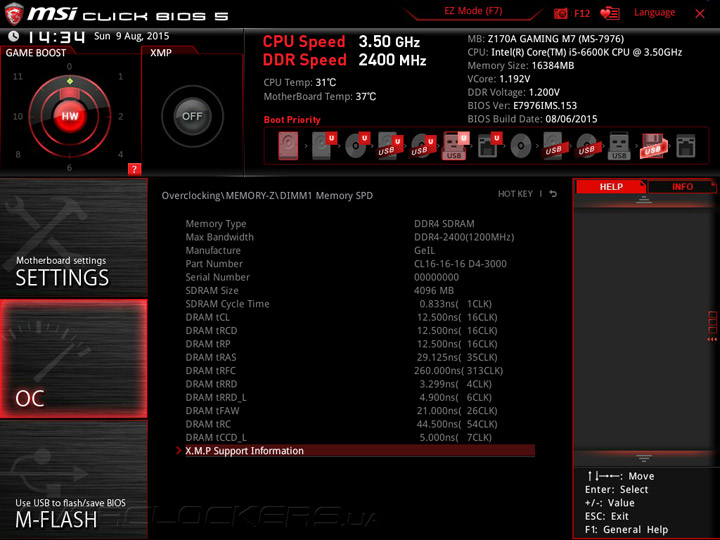

Исправно функционировал и интерактивный механизм по осмотру задействованного оборудования — Board Explorer.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

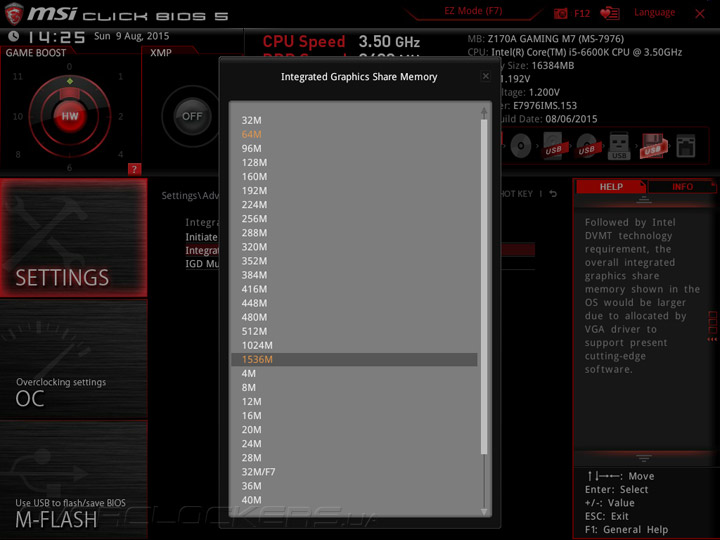

Неохваченным остаётся вопрос совместного функционирования обилия гнёзд M.2, SATA-E и обычных SATA. Лучше всего положение вещей проиллюстрирует выдержка из руководства пользователя. Разобраться особого труда не составит, главное понимать — несмотря на новый чипсет, все гнёзда одновременно использовать всё равно нельзя.

MSI Z170A Gaming M7

Работа с новым UEFI реализована удобно, старые наработки не были отброшены, а новые, думаю, будут полезны и непременно протестированы. Здесь я подразумеваю использование, прежде всего, Game Boost.


Комплектное ПО

Несмотря на наличие в комплекте поставки компакт-диска, этот обзор пройдёт без его использования. Кажется, середина 2015 года — замечательный повод для отказа от таких носителей, это понимают даже в корпорации Microsoft, используя для последней ОС (Windows 10) в качестве носителя флэш-накопитель. Особую пикантность ситуации добавляет новейший сетевой контроллер от Qualcomm Atheros, о котором (даже) Windows 10 RTM не знает.

Безусловно, на момент выхода в свет Z170A Gaming M7 на официальной странице в Сети уже были доступны как драйверы, так и программное обеспечение. Из последнего я составил небольшой список, позволяющий получить представление об оснащении, которое позволит выделиться этому устройству на фоне остальных, конкурирующих решений.

  Программное обеспечение
Фирменное Command Center, Live Update 6, Fast Boot, Super Charger, MSI Gaming APP, MSI RAMDisk, MSI M-Cloud, ECO Center

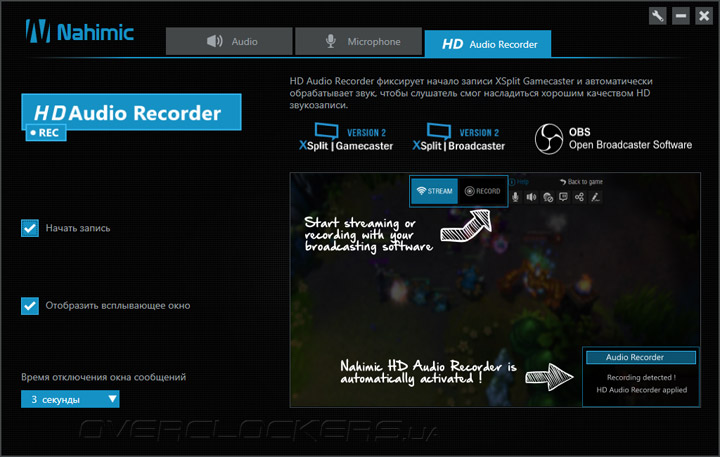

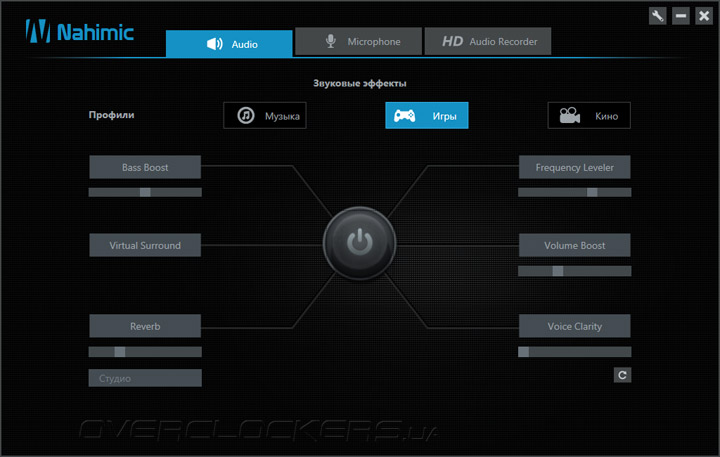

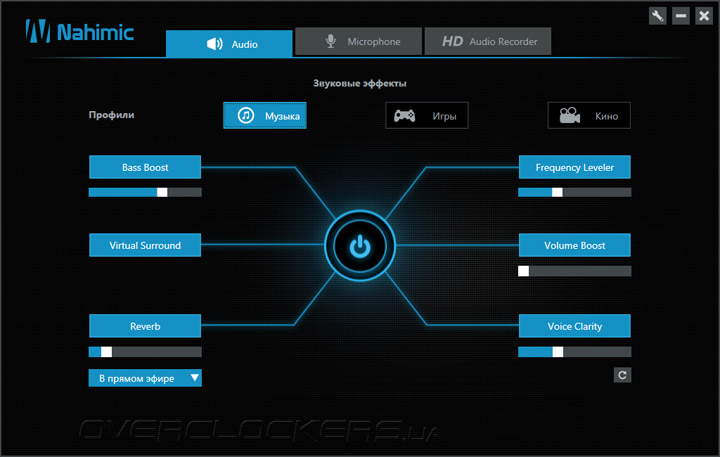

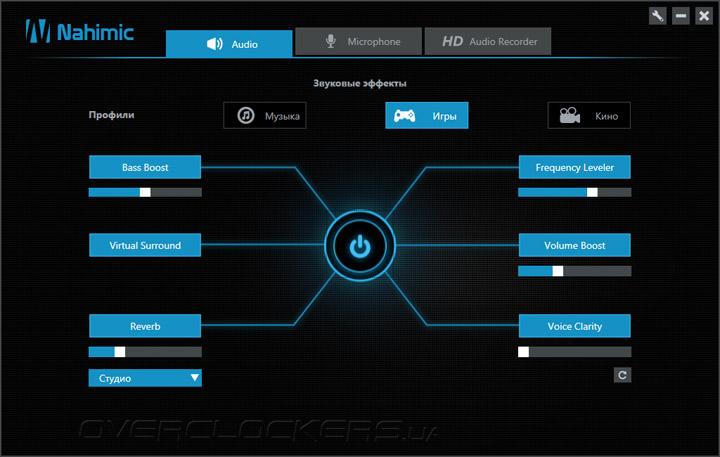

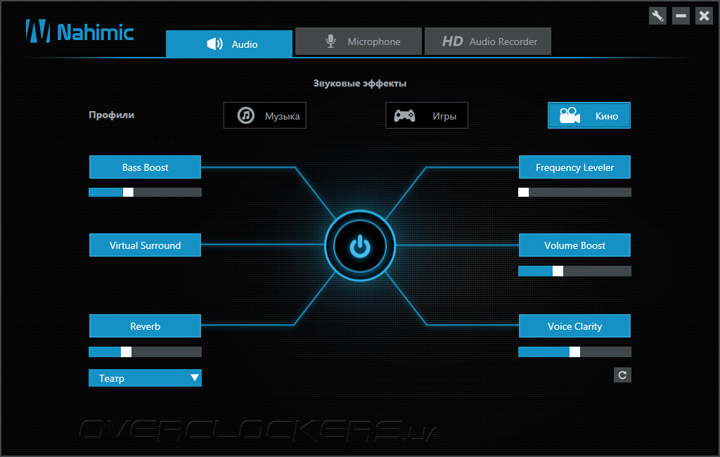

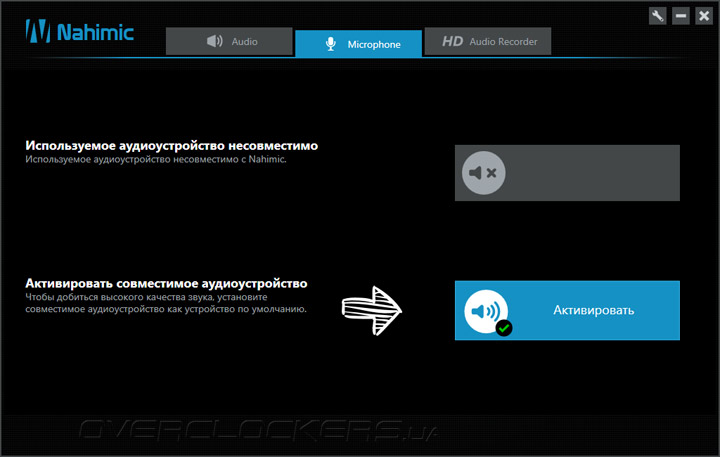

Звуковое Nahimic
Сетевое XSplit Gamecaster (лицензия на 1 год)
Манипуляторы SteelSeriesEngine 3
Дополнительное Intel Extreme Tuning Utility, CPU-Z MSI GAMING

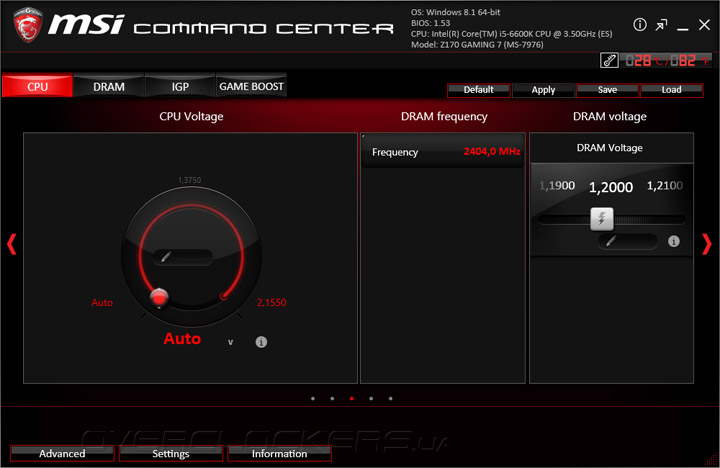

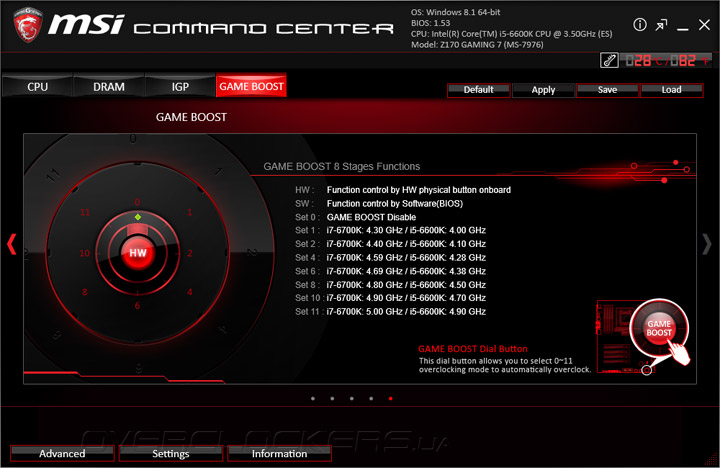

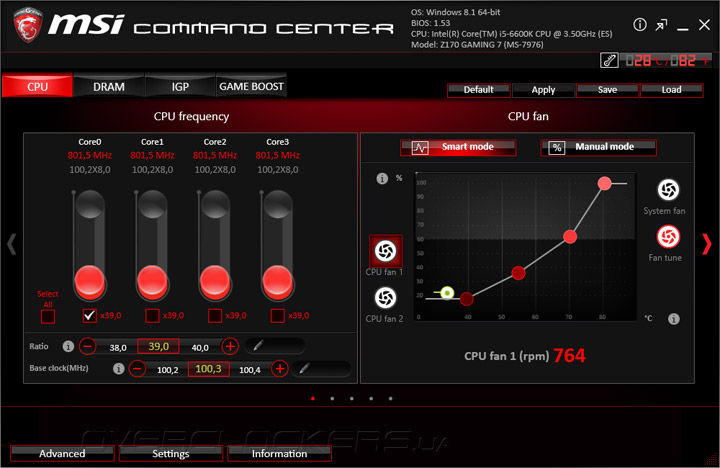

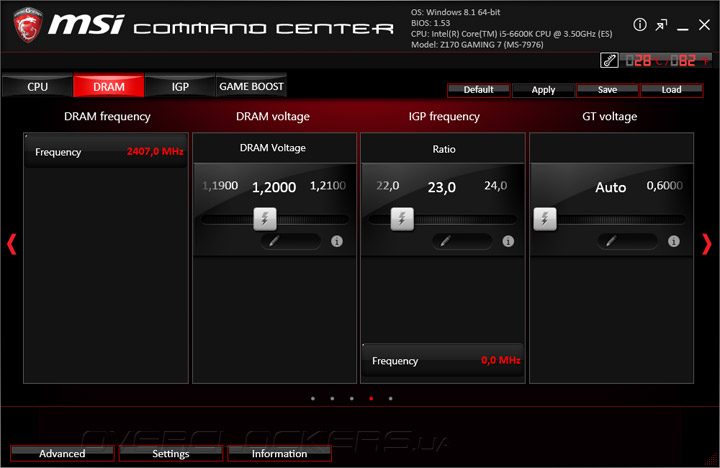

Ряд фирменных программ знаком большинству из обладателей продукции от MSI. Все они не раз рассматривались в рамках обзоров на нашем ресурсе, сегодня я проверю лишь работу небезызвестного Command Center. Ровным счётом ничего нового там не появилось, он лишь подвергся небольшому редизайну вслед за UEFI. И даже более того, теперь утилита по созданию RAM-диска выделена в отдельную.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

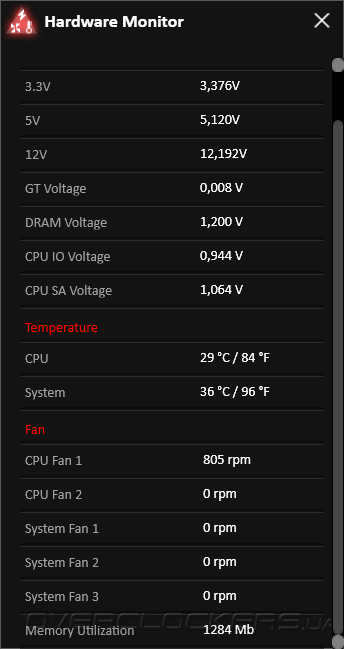

Проблем с мониторингом действующих значений напряжений и температуры не возникло.

MSI Z170A Gaming M7

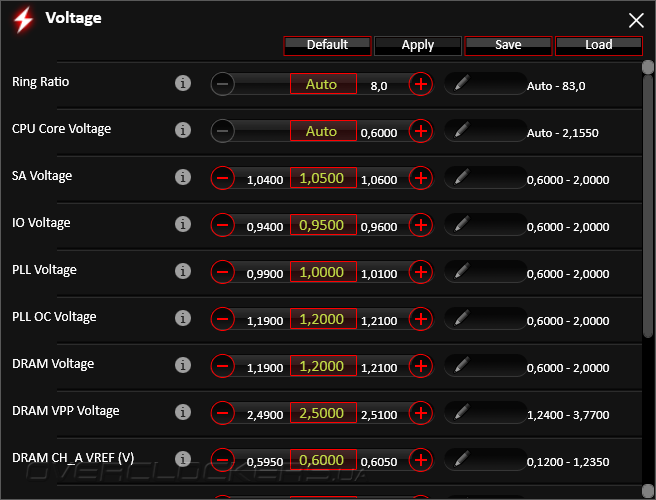

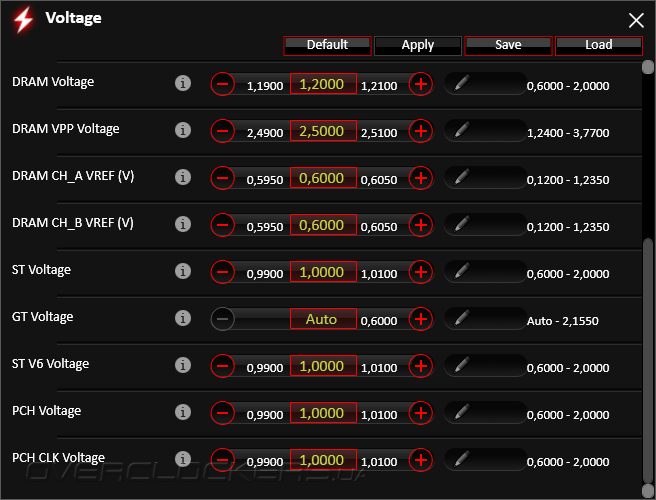

Все значения напряжений подхватываются из UEFI, здесь же можно подсмотреть их текущие значения в явном виде.

MSI Z170A Gaming M7MSI Z170A Gaming M7

Следить за температурой компонентов можно в отдельном окне, где эскиз платы оснащён ореолами разных цветов, зависимых, по всей видимости, от текущей температуры. Судя по всему, это окно должно помочь в организации грамотного охлаждения системы.

MSI Z170A Gaming M7

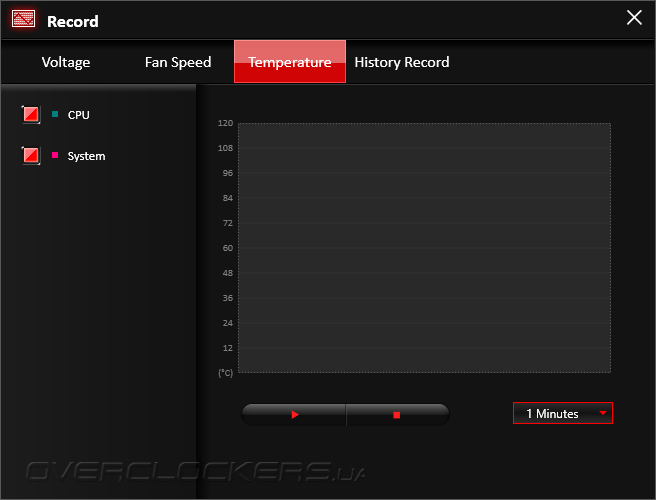

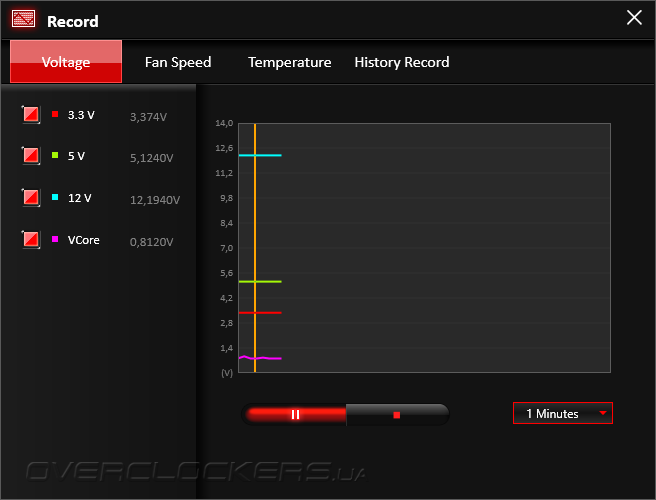

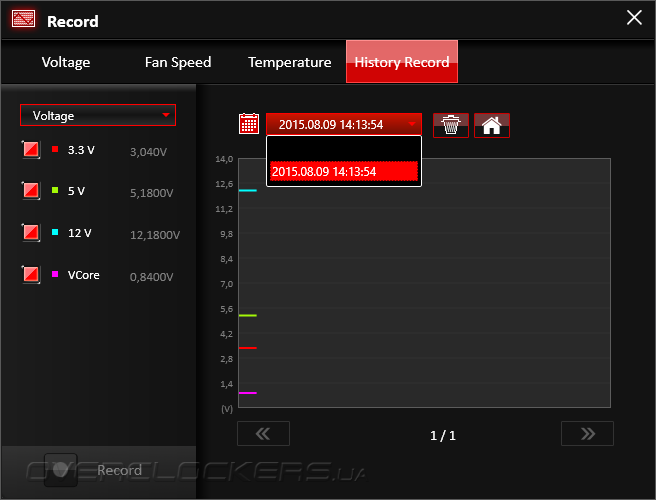

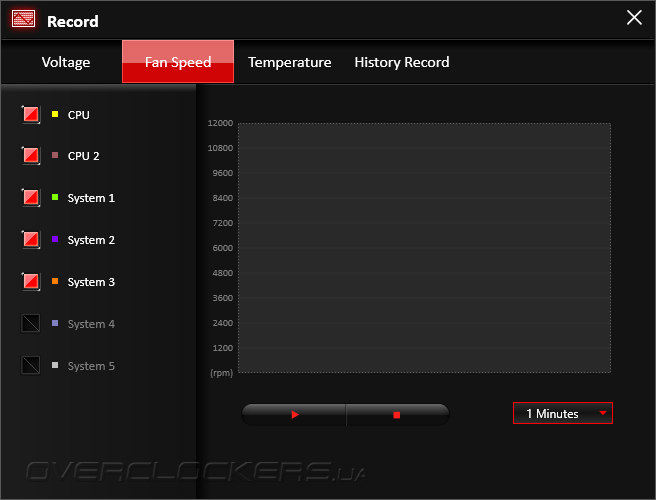

Узел фиксации действующих напряжений и других параметров, к сожалению, редизайну не подвергся, пользоваться ним будет всё так же неудобно.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

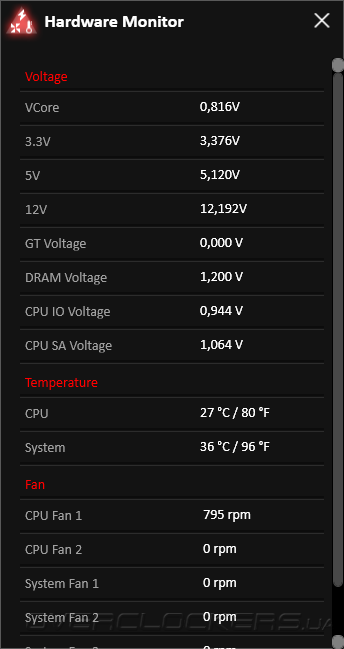

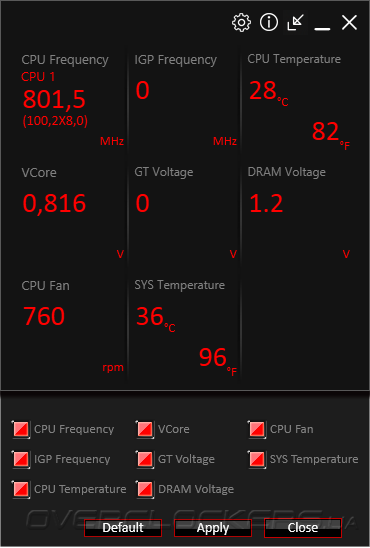

Есть и ещё одна возможность контроля за текущими параметрами, но и здесь не обходится без минуса — при её использовании сам комплекс невозможно свернуть, как это и было прежде.

MSI Z170A Gaming M7MSI Z170A Gaming M7

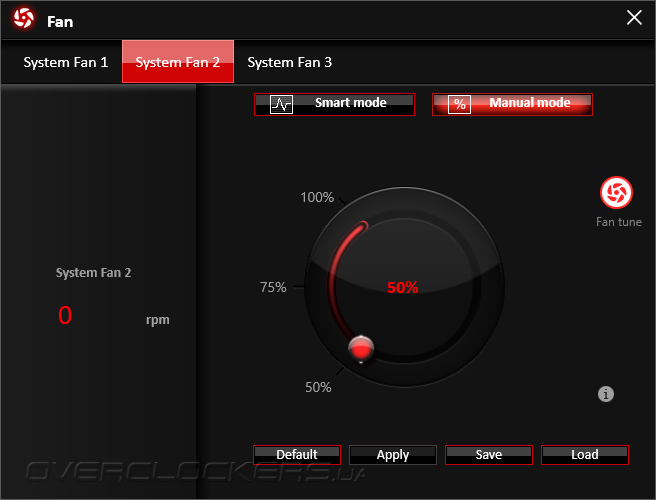

Удивительно, но виденные инновации по настройке системных охладителей в UEFI оказались не прописаны в фирменном ПО, возможно, это временно, а исправления не за горами. Важно, что сами изменения всё же можно выполнить в среде UEFI, где процедура ничуть не сложнее, чем в среде операционной системы.

MSI Z170A Gaming M7

У Z170A Gaming M7 реализован переход к собственному ПО, призванному в значительной степени упростить настройку звуковой подсистемы, выходящей за рамки конфигурирования оборудования и установки уровня громкости. Речь идёт о полноценной замене таким комплексам как Sound Blaster Cinema или Pro Studio от Creative. Имя новинки — Nahimic, об утилите можно было узнать из обзора игровых ноутбуков от MSI. От себя могу отметить разительные изменения, вносимые этой программой в звуковую картину, идут ли они на пользу или только портят впечатление — решать необходимо самостоятельно, путём её тестирования.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

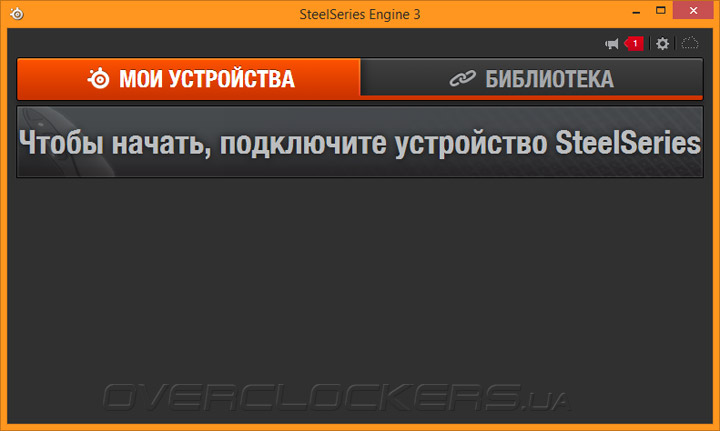

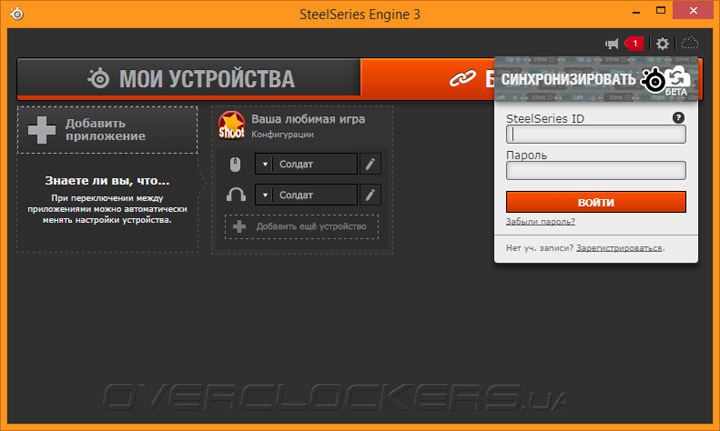

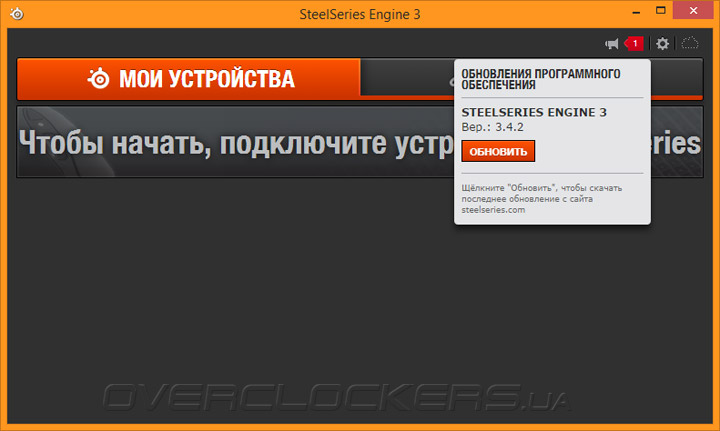

Получение сертификата от SteelSeries и размещение ПО в рамках поддержки фирменной продукции не приведёт к поддержке изделий от сторонних производителей. Вероятно, некоторые из системных плат MSI будут включены в состав бандлов вместе с периферией от SteelSeries (кстати, речь может идти и об игровых ПК под маркой MSI). Так или иначе, обычному покупателю материнской платы никакого эффекта от такого ПО не получить.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

Программная поддержка продукта не заброшена, есть некоторое количество действительно интересных утилит. Что же до Command Center, то пока что переосмысления его реализации не произошло, а это означает лишь его второстепенную роль относительно возможностей UEFI. К сожалению, пока разработчики отстают от конкурентов, особенно это заметно по организации работы системных охладителей.

Разгонный потенциал

Вместе с платой к нам на тестирование попал инженерный образец Core i5-6600K, который и использовался для проверки её разгонных возможностей. Главное, что хотелось бы сразу отметить, все инженерные образцы (даже имеющиеся на руках у зарубежных коллег) имеют очень высокий VID, выглядящий просто чудовищно для нового тонкого техпроцесса, учитывая значения, при которых работали ЦП серии Haswell.

Не меньшее удивление вызвал у меня полностью работоспособный режим работы с крайним профилем Game Boost (индекс «11»). Напряжение на процессоре при этом устанавливалось как 1,44 В. Частота составила 4,7 ГГц, кольцевая шина не разгонялась, то есть работала в штатном положении — на частоте 3,9 ГГц. Частота оперативной памяти была немного повышена с базовой отметки в 2400 МГц — до 2666 МГц, при этом напряжение её увеличивалось до 1,35 В. Не меньшее беспокойство вызывает высокие значения вспомогательных SA и IO Voltage, которые при разгоне предыдущих ЦП «на воздухе» не требовали ничего выше базовых значений. Очевидно, техпроцесс ещё очень сырой, поэтому такие высокие частоты лишь повод для радости, учитывая их получение путём нажатия нескольких клавиш.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

Инженеры компании всё ещё предпочитают фиксировать множитель при разгоне, оттого снижения частоты ЦП в простое не происходит. Система функционировала полностью стабильно. В качестве задержек для DRAM использовался профиль XMP. Внимательный читатель может отследить невысокие показатели в тестировании посредством LinX. Прошу заметить, размер задачи был увеличен, но и это не позволило добиться от системы результатов, демонстрируемых Core i5-4670K на такой же частоте при использовании DRAM, функционирующей в штатном режиме (частота — 1600 МГц, конфигурация задержек — 11-11-11-28-1T).

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

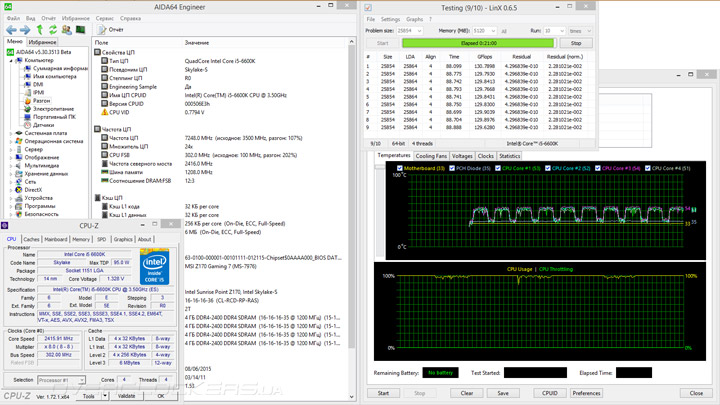

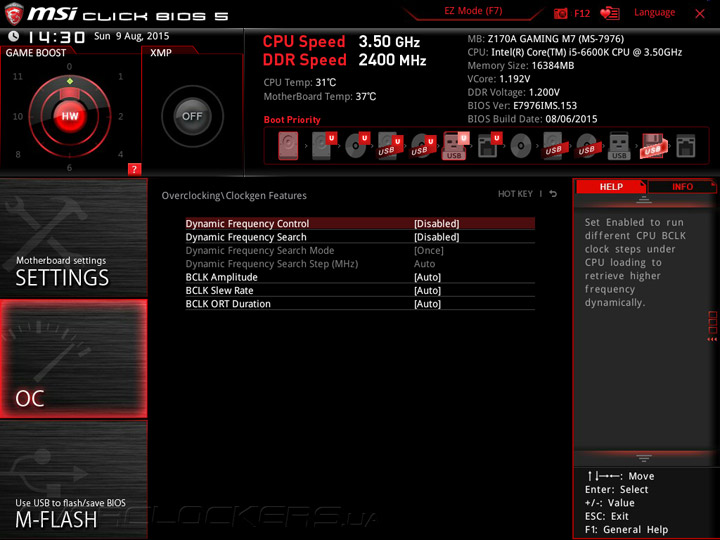

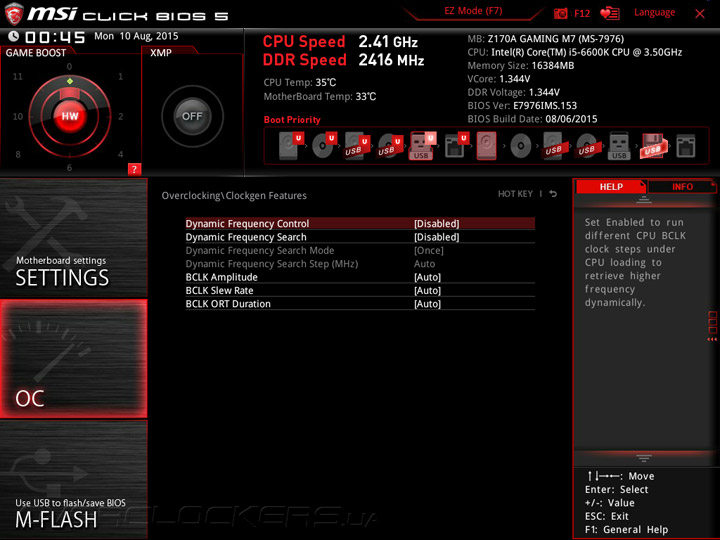

Отвлечёмся на разгон BCLK. Уменьшив все множители до минимального значения и увеличив напряжения до безопасных, на мой взгляд, отметок, удалось покорить отметку в 302 МГц, при этом система вела себя стабильно, в том числе корректно осуществляла «холодный старт».

MSI Z170A Gaming M7MSI Z170A Gaming M7

Кроме того, есть ряд ещё неизученных параметров, которые, судя по результатам на hwbot.org, позволят добиться и не таких вершин. Правда, пока не совсем ясно, для чего это вообще нужно. Как бы там ни было, Z170A Gaming M7 показала себя отлично на этом этапе тестирования.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

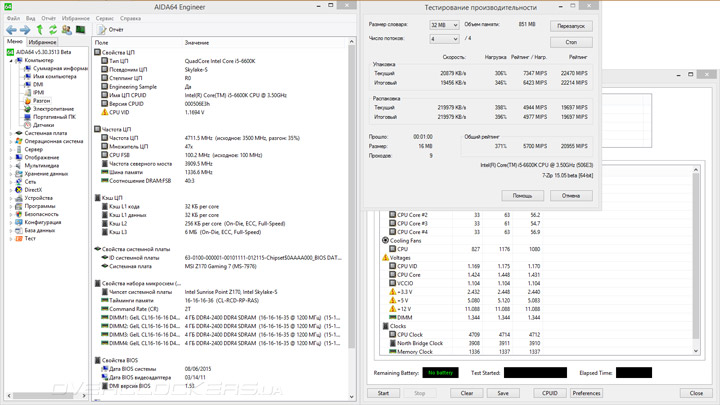

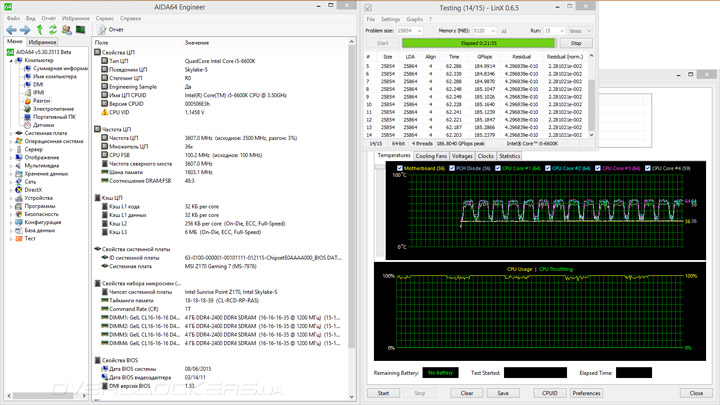

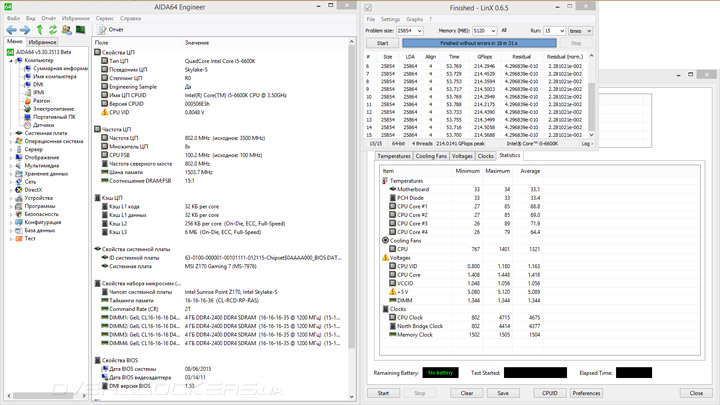

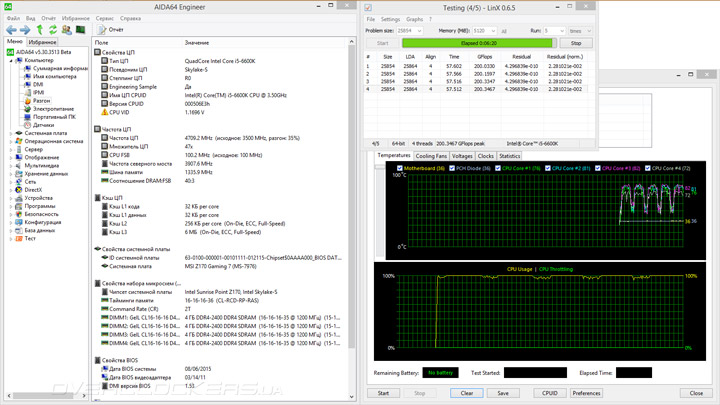

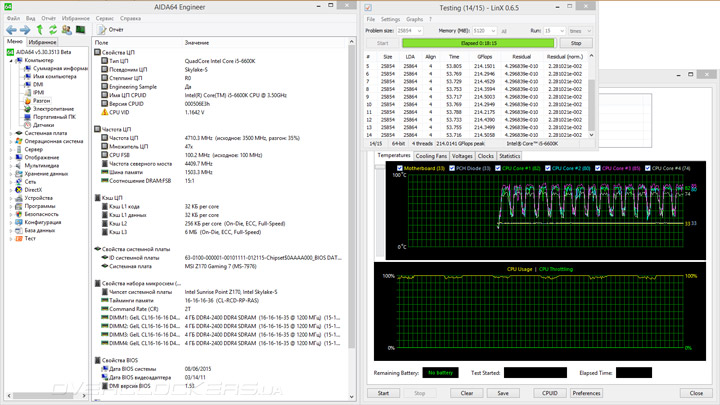

Как показали испытания, процессор очень охотно реагирует на повышение напряжения. Однако повышать его до бесконечности нельзя, особенно в рамках поиска постоянного стабильного результата, как это обычно и происходит при тестировании материнских плат. Финальной отметкой оказались те же 4,7 ГГц, что и тестом выше, к тому же особо снизить напряжение тоже не получилось. Возвращаясь к истории о LinX. Работу ОЗУ пришлось форсировать до её значений, предусмотренных XMP (3000 МГц, 16-16-16-36-2T), а ещё усложнять цикл тестирования путём увеличения размера задачи. И лишь такие шаги позволили получить результат, превышающий прежде полученный с использованием Core i5-4670K. В качестве справочной информации об этом можно использовать недавно увидевший свет обзор MSI Z97A Gaming 6.

MSI Z170A Gaming M7MSI Z170A Gaming M7

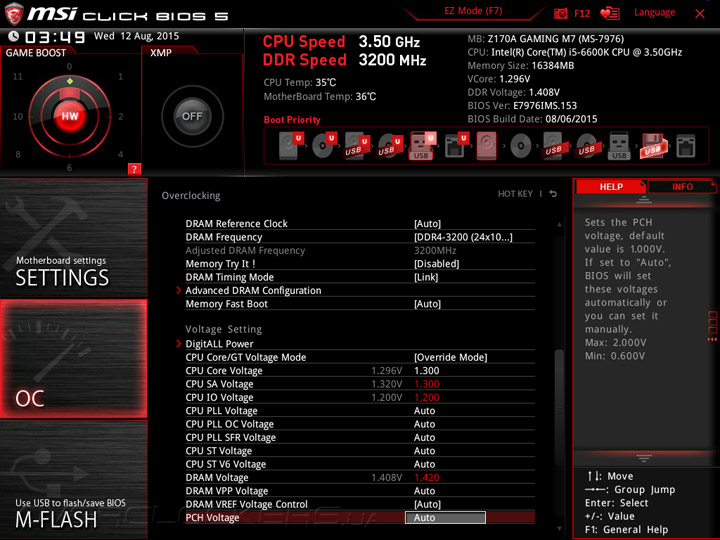

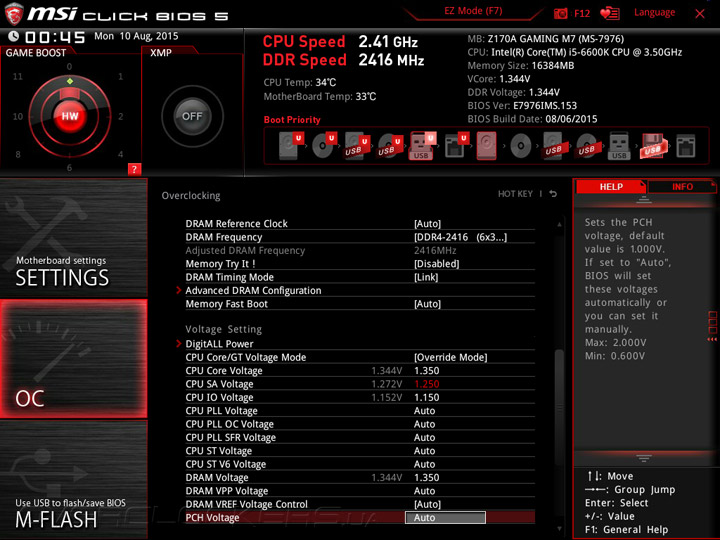

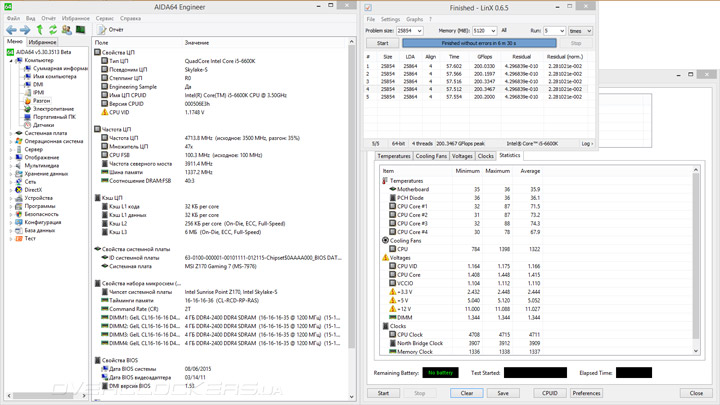

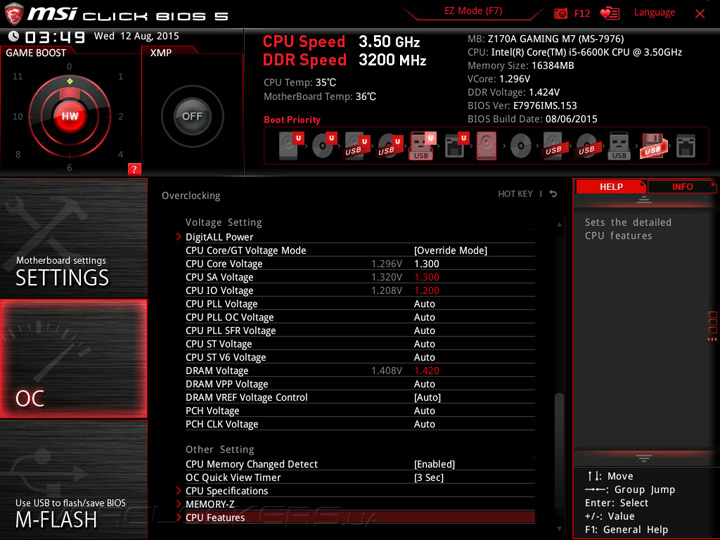

Итоговые отметки таковы: CPU Voltage — 1,455 В, SA Voltage — 1,05 В, IO Voltage — 1,05 В. При штатных значениях последних двух параметров стабильности нет, а оставляя поля в положении Auto можно получить их явно неоправданное завышение. О стабилизации напряжения (LLC) — она явно неважная, и профилей как таковых нет вовсе. Впрочем, это типичные проявления характера продукции от Intersil. Фактически напряжение снижалось под нагрузкой вплоть до 1,408 В. Насколько теперь это будет обычным поведением, массовым — говорить ещё рано. Но прежде, при тестировании плат на базе Z97, такого точно не было. Частота кольцевой шины по старой привычке фиксировалась на 4,4 ГГц, для этого узла теперь ЦП сам подбирает нужное напряжение. Особого влияния на температуру или производительность выявлено не было.

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

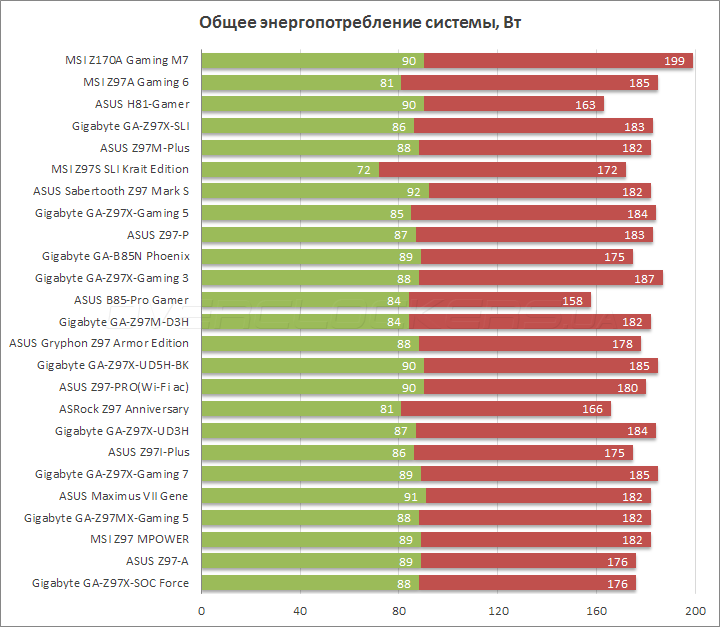

Весьма любопытными оказались показания потребления электрической энергии. Пиковое значение было зафиксировано на отметке 257 Вт, а это существенно ниже, чем с платами на базе Z97. И это при весьма высоком напряжении. Нижняя граница была фиксирована на границе 94 Вт, что не мало. Возможно, в будущем удастся добиться работы технологии Offset Voltage, которая ЦП Haswell напрочь игнорировалась. Но даже в таком виде результат неплох. Самый горячий участок на плате прогревался до 68 °C, а верхняя грань большего радиатора прогревалась до 47 °C.

MSI Z170A Gaming M7

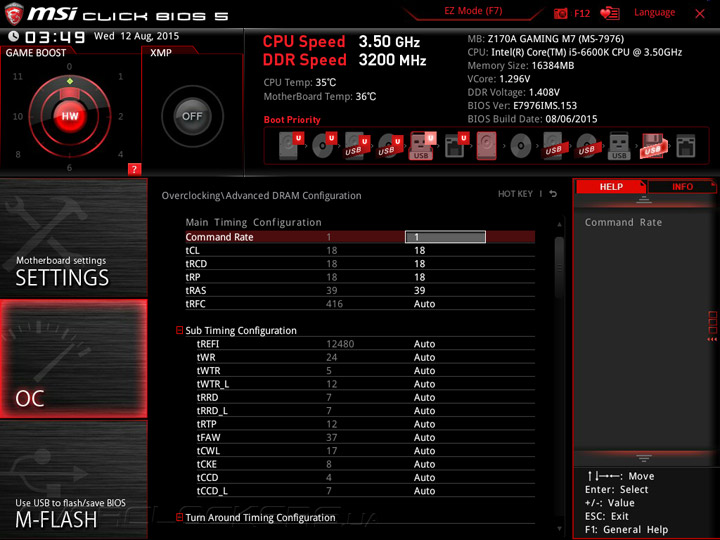

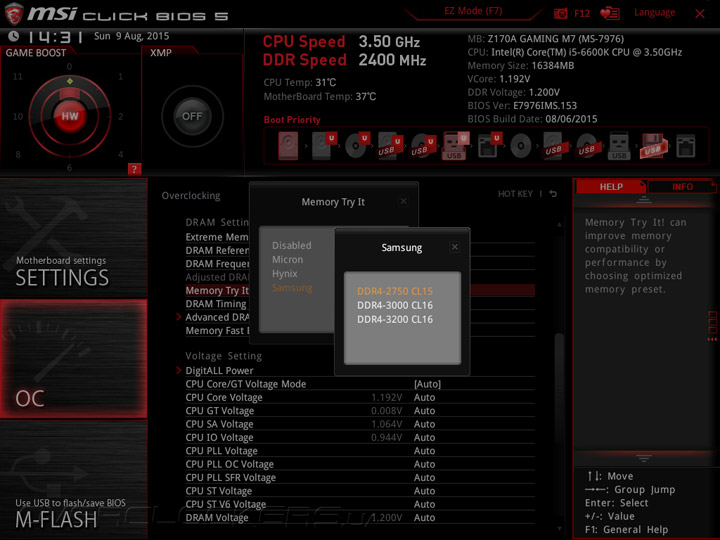

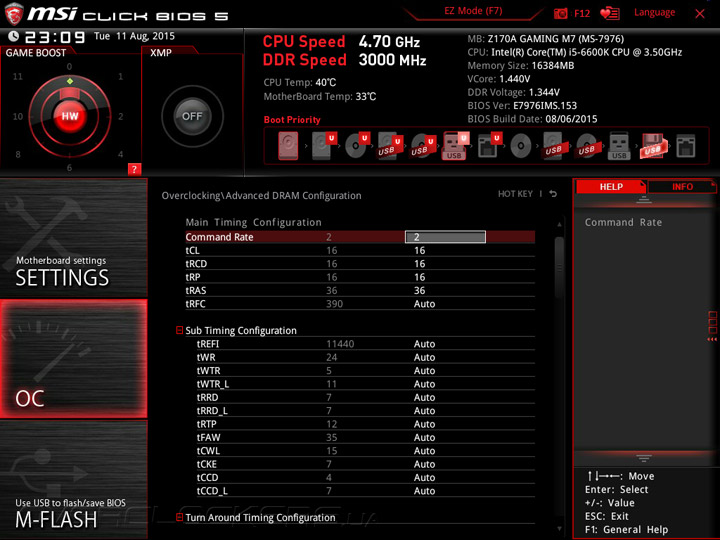

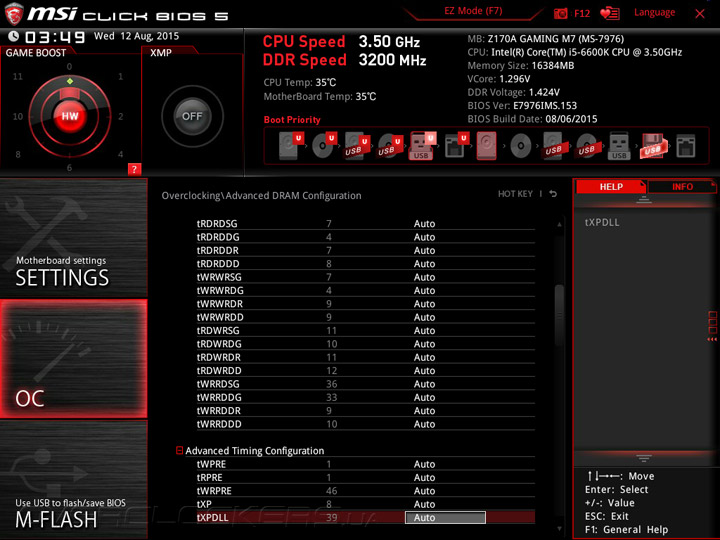

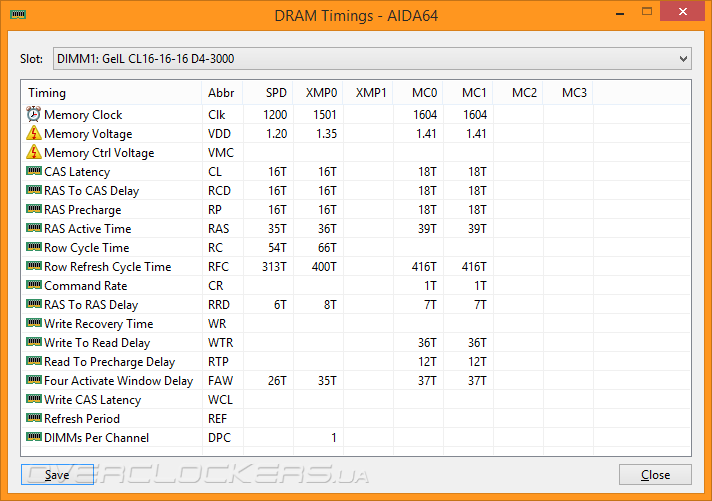

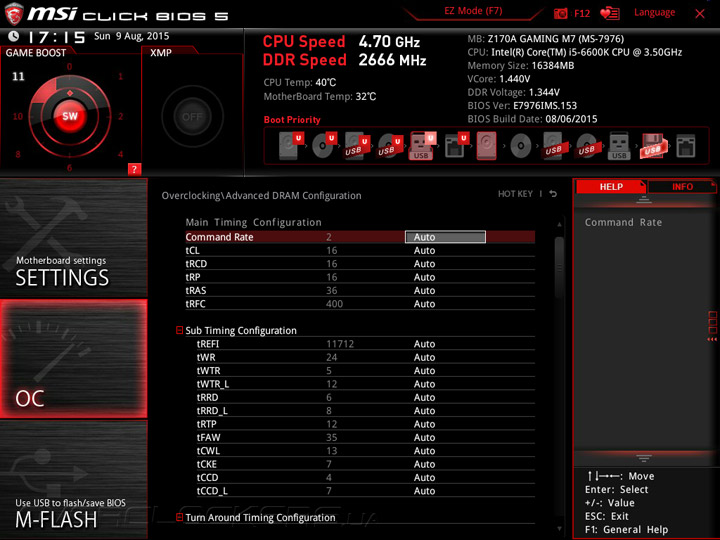

Разгон оперативной памяти типа DDR4 всё ещё является слабо изученным, особенно учитывая начало её использования с процессорами типа Skylake-S. Но уже сейчас можно констатировать факт успешного разгона с применением базовой частоты в 100 МГц (стандартной), тогда как платы на базе X99 (и процессоры Haswell-E) требовали её однозначного повышения до 125 МГц. Используемый комплект ОЗУ не имеет существенного запаса, разгон позволяет прибавить всего 200 МГц (к 3000 МГц) путём ухудшения конфигурации задержек до 18-18-18-39-1T. Отмечу обретённую способность устройств MSI наконец успешно функционировать с CR=1T даже на крайних для набора ОЗУ частотных рубежах. Напряжение питания приходится повышать при этом до 1,41 В (а для Z170A Gaming M7 — до 1,42 В, устанавливаемых в UEFI, которые затем немного снижаются). Но на этом не всё. Ещё необходимо повышать все три напряжения, затрагиваемые при разгоне ЦП, хотя тот и продолжает функционировать в своём штатном режиме. И повышать до весьма серьёзных значений: CPU (Voltage) — 1,3 В, SA — 1,3 В, IO — 1,2 В. Снижение любого из них приводит к нестабильности системы.

MSI Z170A Gaming M7

MSI Z170A Gaming M7MSI Z170A Gaming M7

MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7MSI Z170A Gaming M7

Я пока не стану делать скоропалительных выводов о всех процессорах Skylake-S, основываясь на работе лишь одного экземпляра инженерного образца. Суть такова: разгон BCLK теперь действительно открывает новые грани (как и было заявлено), разгон ЦП всё так же потребует подбора трёх значений напряжений, а разгон DDR4 более сложен, чем DDR3, поскольку подбирать придётся не только одно, а целых четыре напряжения. Соответственно, совместный разгон ЦП и ОЗУ только лишь усугубит положение вещей. Что же до самой Z170A Gaming M7, то работой с ней я остался доволен. Аппаратный мониторинг напряжений подтвердил показания в ПО, поведение её было адекватным, не требующих лишних усилий. В случае неверно установленных параметров можно загрузиться в UEFI и провести исправления без нужды проводить все установки с самого начала.


Тестовый стенд

Поскольку нынешняя плата является первой среди основанных на базе Z170 и используемых совместно с Core i5, цикл тестов будет использован тот же, что и для всех устройств на базе Z97 вместе с сопоставлением полученных результатов. Основу стенда прежде составляли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Вносимые изменения:
  • процессор: Intel Core i5-6600K (3,5 ГГц, ES);
  • память: GeIL GPR416GB3000C16QC (4x4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158).
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

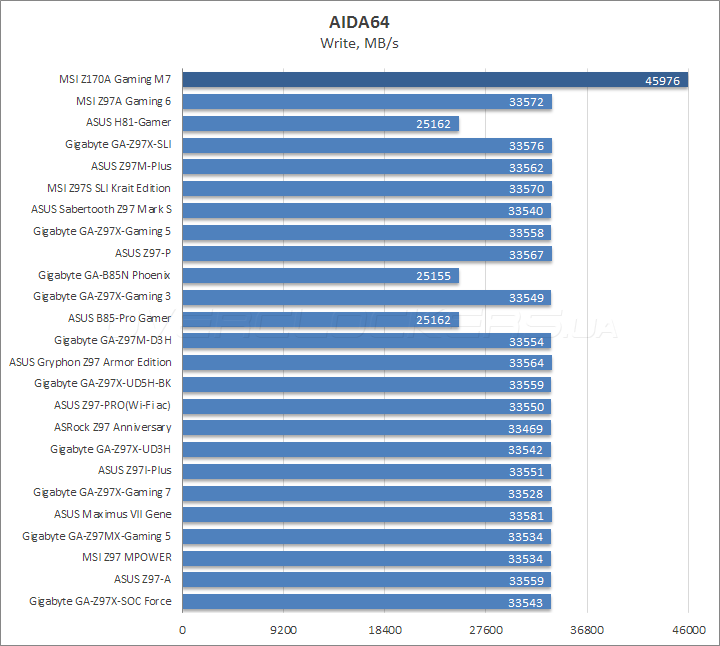

  • AIDA64 5.30 (Cache & Memory benchmark);

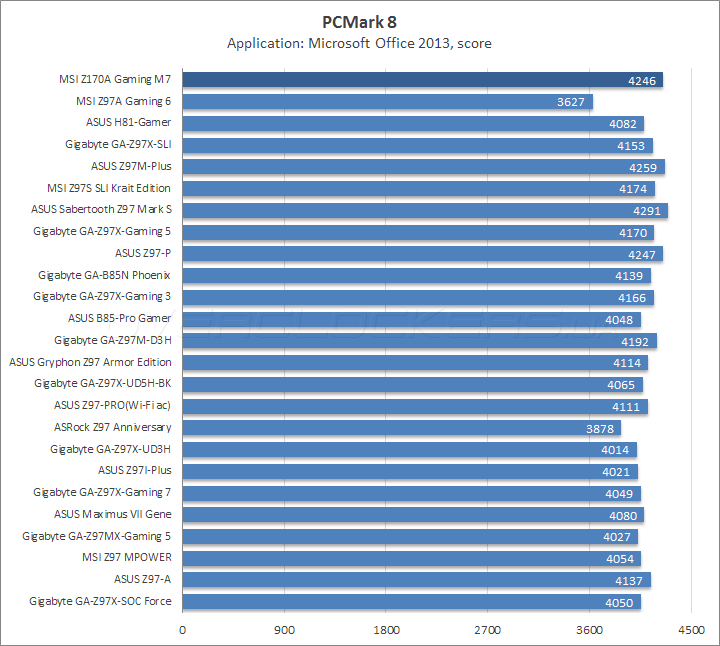

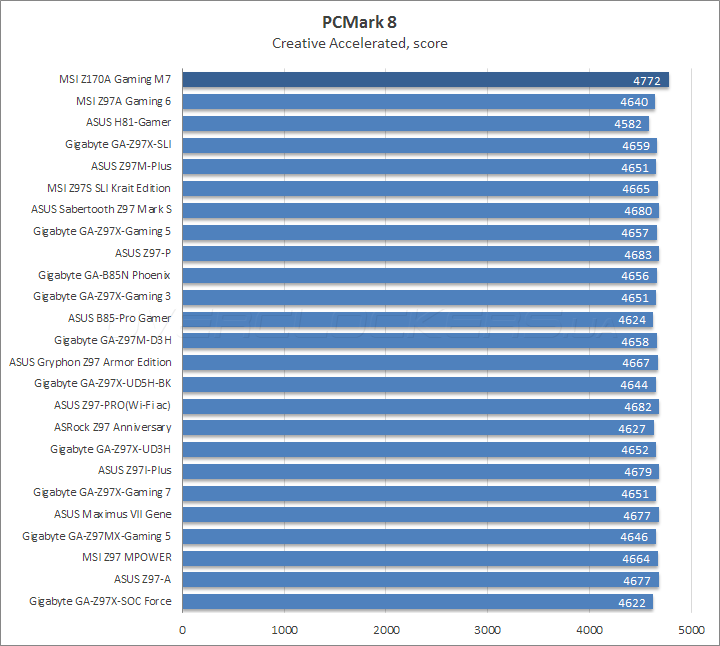

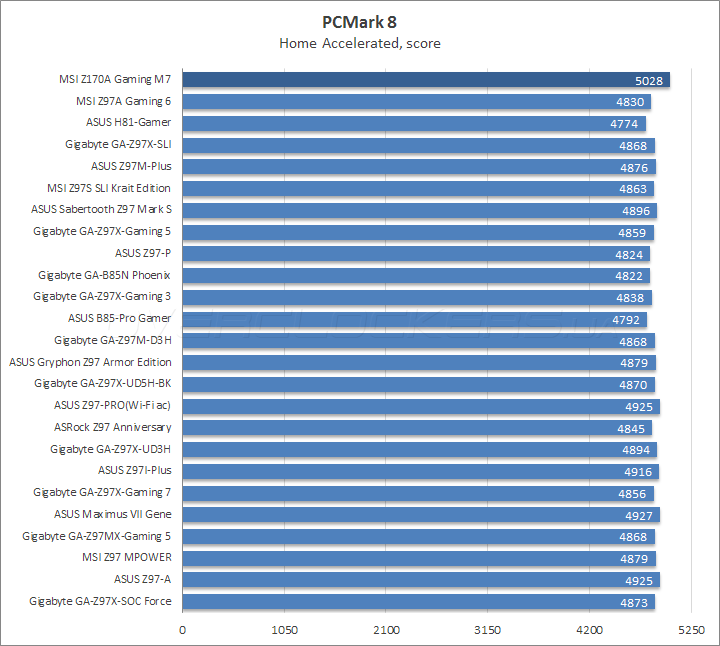

  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);

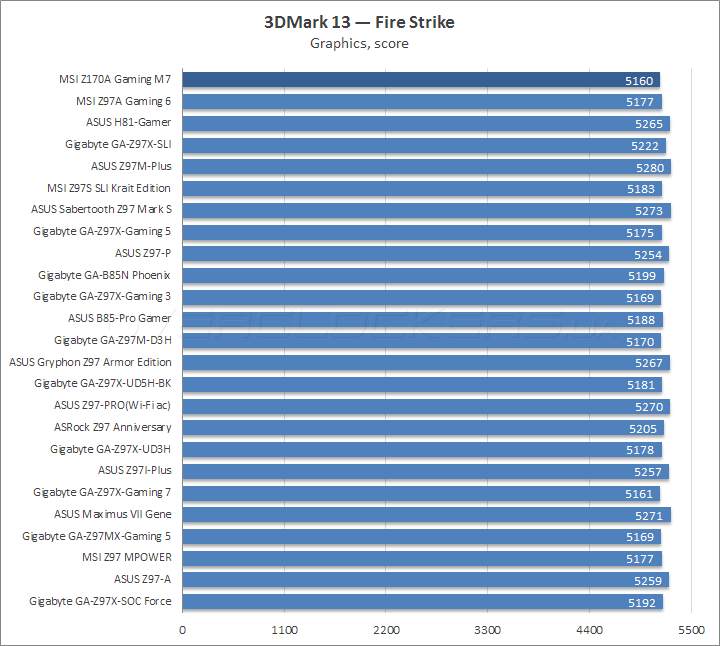

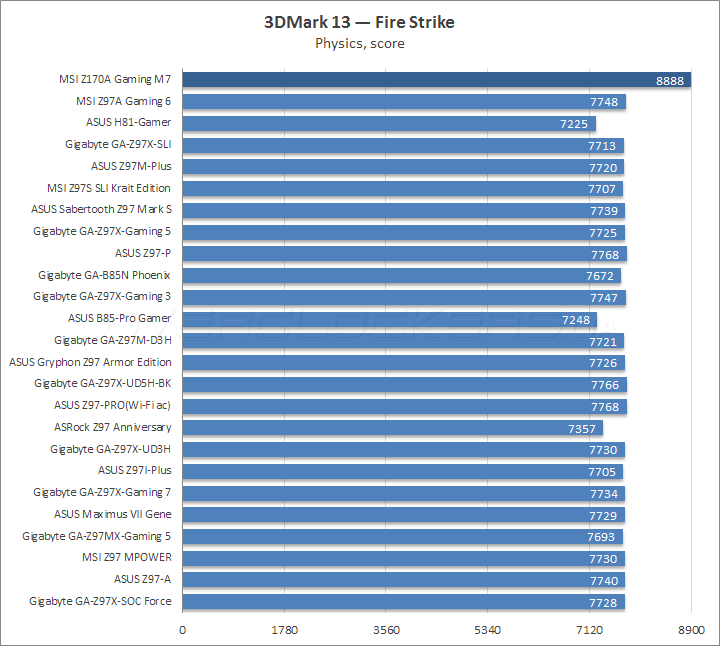

  • Futuremark 3DMark 13;

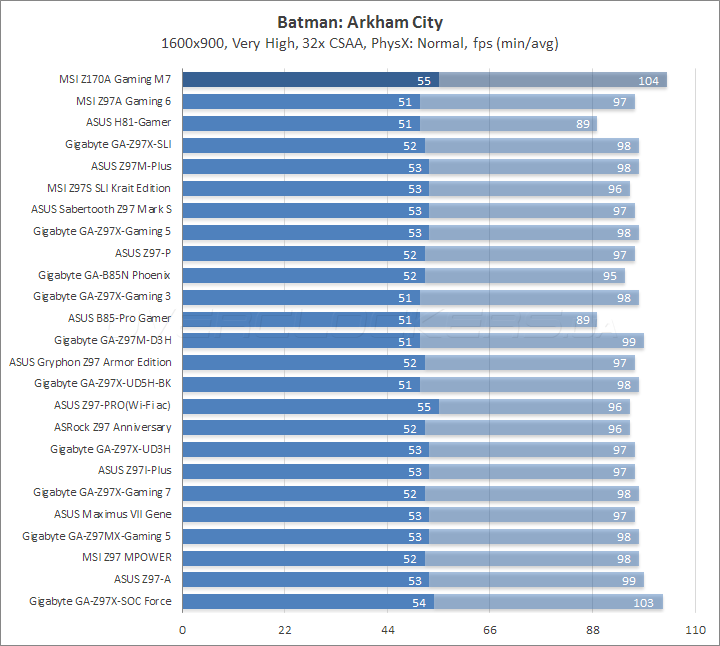

  • Batman: Arkham City;

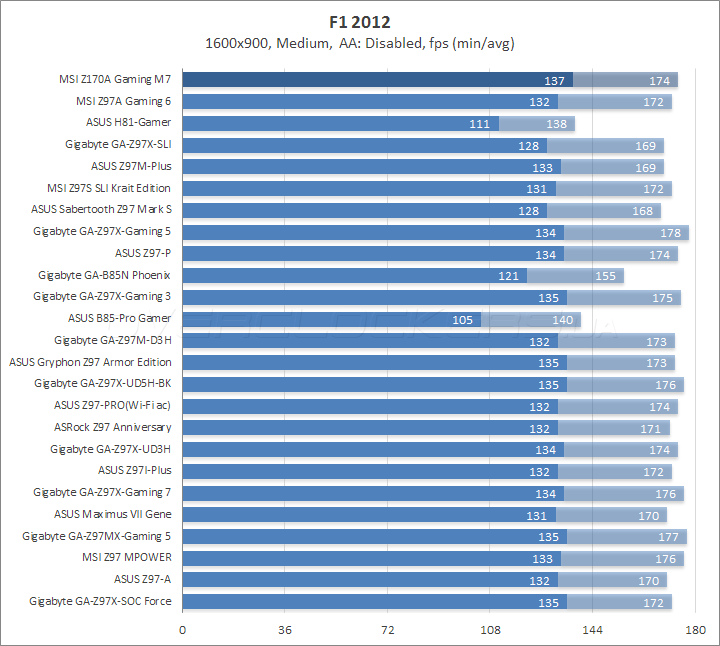

  • F1 2012;

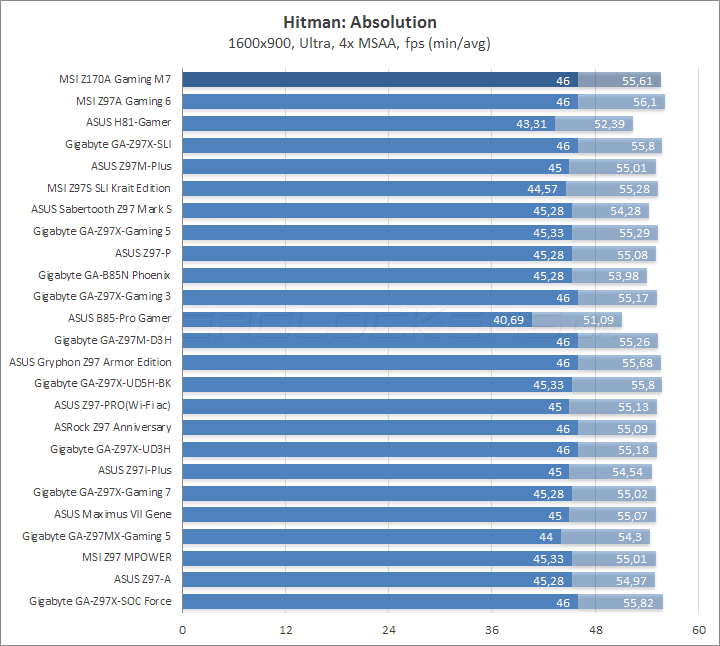

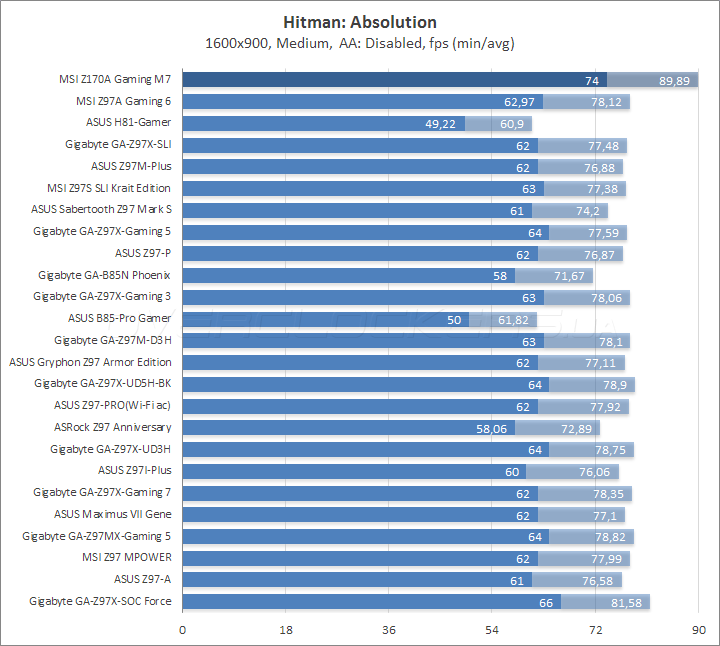

  • Hitman: Absolution.

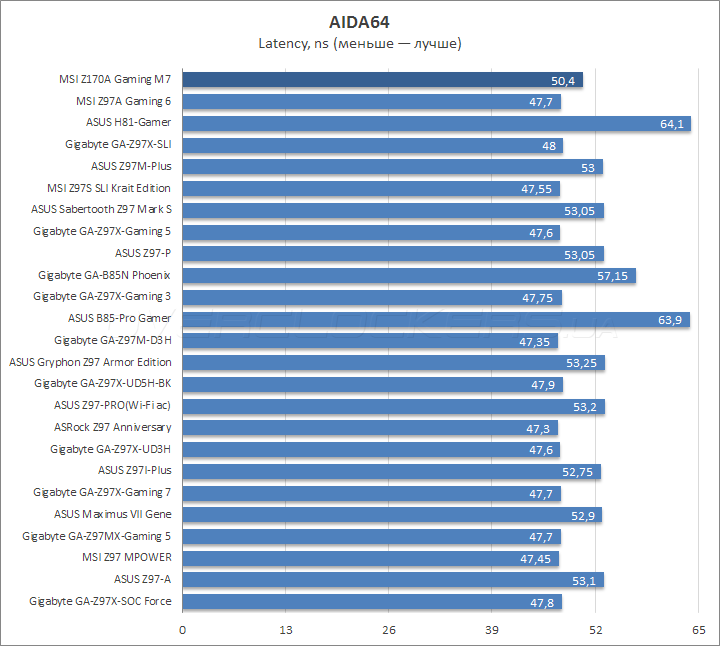

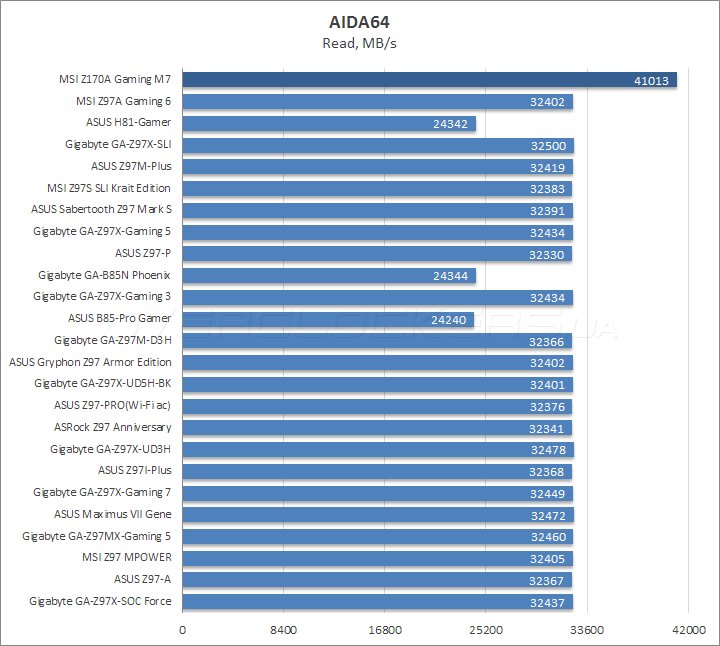

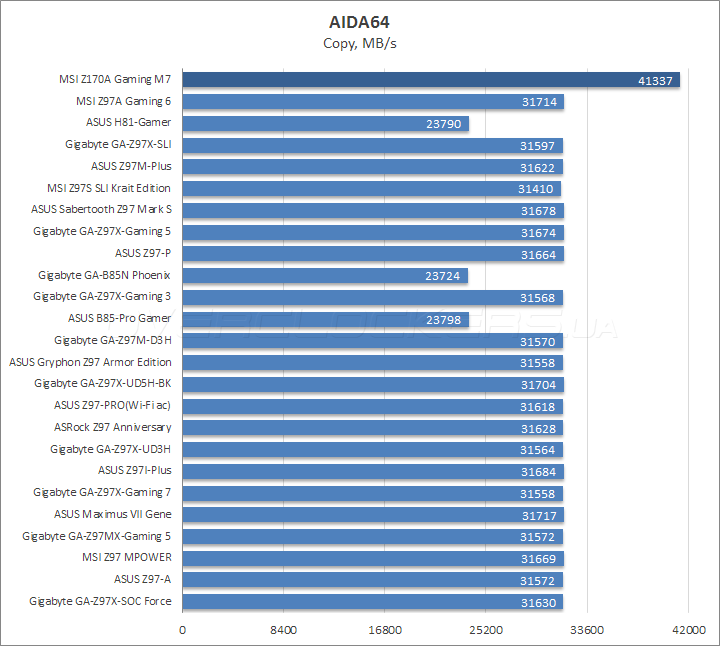

За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z170A Gaming M7 1.51 5.30.3508 4.1.643-x64 2.4.304 1.5.915
MSI Z97A Gaming 6 V10.1 5.20.3469 4.1.633-x64 2.3.293 1.5.915
ASUS H81-Gamer 0505 5.20.3449 4.1.633-x64 2.3.293 1.5.915
Gigabyte GA-Z97X-SLI F8 5.20.3435 4.1.633-x64 2.3.293 1.5.893
ASUS Z97M-Plus 2801 5.20.3423 4.1.633-x64 2.3.293 1.5.893
MSI Z97S SLI Krait Edition V10.3 5.20.3417 4.1.633-x64 2.2.282 1.5.884
ASUS Sabertooth Z97 Mark S 2205 5.00.3354 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

После активации XMP работа ЦП изменяется так, что частота составляет 3,9 ГГц вне зависимости от типа приложения. Подобный характер проявляли и другие устройства на базе Z97, но тогда частота не превышала 3,8 ГГц, так что небольшая фора у нынешнего ЦП уже есть.

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

Лучшие показатели в тестах AIDA64 никоим образом не являются удивительными, интереснее посмотреть на другие приложения.

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

Наибольшее влияние от перехода на socket 1151 ощущается в подтесте Physics из состава сценария Fire Strike от Futuremark. От набора сценариев из PCMark 8 улучшения также не ускользнули, но назвать их убедительными я не могу.

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

MSI Z170A Gaming M7

В играх всё немного интереснее. Ситуации, когда используются нетребовательные настройки к графической подсистеме, выявляют в новой конфигурации тестового стенда неоспоримого лидера, но как только упор оказывается прикован к ГП, так и всё преимущество обновлённой конфигурации ПК пропадает.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

MSI Z170A Gaming M7

Как я уже отмечал прежде, новые образцы процессоров все как один имеют очень высокий VID. Кроме этого, я ещё заметил самовольное повышение напряжения, уходящее далеко за пределы установленного предела на заводе-изготовителе. Всё это неминуемым образом сказалось на потреблении электроэнергии. Обычно в этом разделе рассматриваются шаги, сулящие возможность снизить потребление без особого ущерба в итоговой производительности. Так вот, зафиксировав множитель вручную на отметке х35, добившись тем самым частоты ЦП в 3,5 ГГц, можно получить просто удивительные результаты — пиковое значение не превысит 149 Вт, то есть окажется ниже на целую четверть, хотя частота при этом снизится всего на 10%. Лишь немногие приложения так же ретиво снизят и собственную продуктивность, а в некоторых изменений даже и не будет заметно. Очевидно, новая платформа нуждается в доработке, и основным параметром выступит именно энергоэкономичность, и, что парадоксально, именно на это чаще остального обращает внимание Intel при анонсах новых продуктов.


Вывод

Пожалуй, здесь следует воздержаться от комментариев относительно новой серии процессоров, немало было сказано в самом обзоре, а главное выделить сложно, к тому же слишком много вопросов ещё остаётся на повестке дня. Лучше сосредоточиться на самой плате — MSI Z170A Gaming M7.

В процессе работы с ней не возникло никаких затруднений. Новые версии прошивки безболезненно интегрировались, навигация в UEFI проста и понятна. Проведение настройки прозрачно, стабильность при работе тоже вопросов не вызывала.

Несмотря на некоторое удивление, полученное от знакомства с Core i5-6600K, удалось без особых проблем его разогнать. Более того, граничное значение разгона доступно также и при помощи новации от MSI — Game Boost, автоматического разгона системы. Также удалось получить впечатляющие значения при разгоне BCLK, да и оверклокинг ОЗУ проходил без проблем. Наконец я был рад обретённой корректной работе изделия при единичном значении CR.

Для упрощения проведения разгонных мероприятий на PCB находится целый ряд вспомогательных элементов, исправно выполняющих свою роль. Что же до игровых особенностей, то отметить можно лишь появление программной среды Nahimic для работы со звуком. Из аппаратных особенностей — наличие USB 3.1 Gen2. В остальном это вполне знакомая плата-представитель серии Gaming.

Получилась вполне крепкая модель, на основе которой можно собрать компьютер практически любого назначения. Тепловой режим в зоне VRM хороший, стабилизация напряжения пусть и на завидная, но вполне предсказуемая, поэтому в настройке системы проблем быть не должно. Самый острый вопрос на сегодня — установленный ценник за продукт. По всей видимости, он ещё будет снижаться. Если есть желание поскорее познакомиться с новым поколением процессоров Skylake-S, то нынешний визитёр лаборатории может стать хорошим претендентом на покупку.

MSI Z170A Gaming M7 Выбор редакции: высокое качество

Крови необходим адреналин!
