Обзор материнской платы MSI FM2-A75IA-E53

Разгонный потенциал

Заложенный в прошивку «потенциал» в виде 105 МГц опорной частоты годится, прямо сказать, лишь для достижения определенных успехов при разгоне оперативной памяти, но не процессора. Но удивительное оказалось даже не в таком смехотворном значении, а в невозможности платы работать с каким бы то ни было значением, отличным от 100 МГц.

С очередным выставленным значением система отлично стартовала, вот только изменялись лишь вторичные, в данном случае, параметры. Так было и со 105, и со 104, и с 103 мегагерцами. К слову сказать, применение новых параметров, да и вообще сам старт (как «холодный», так и перезагрузка) даются этой плате мучительно долго на фоне своих одноклубников по платформе FM2.

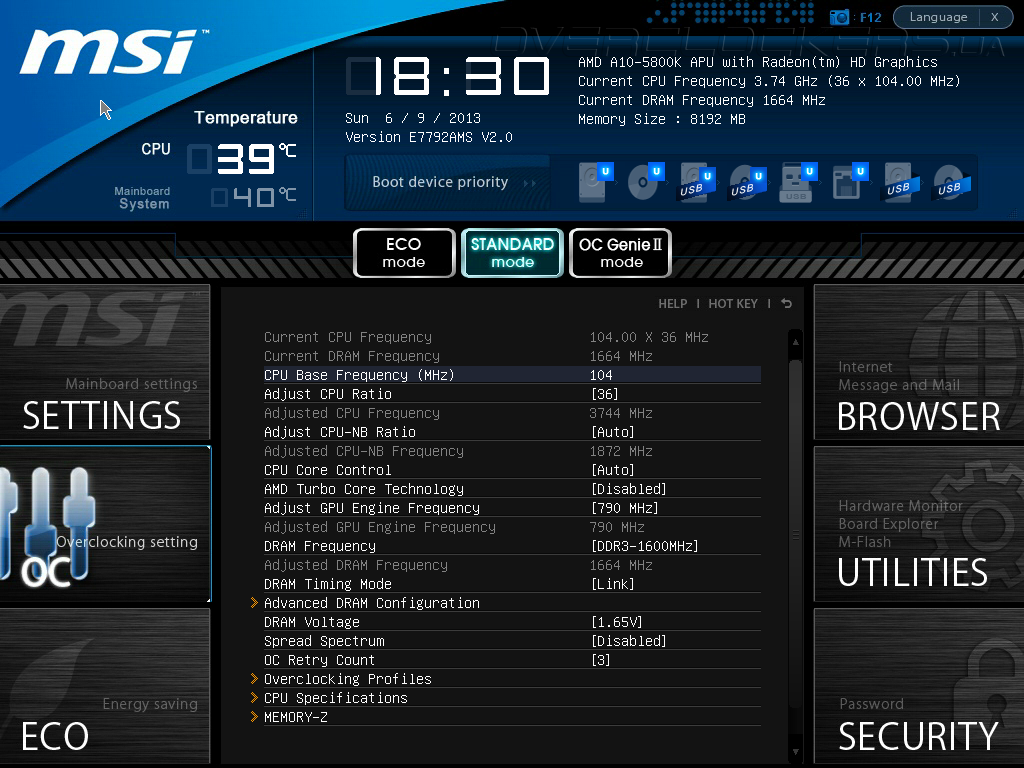

В самом UEFI изменения, якобы, фиксируются (104 МГц):

Разгон MSI FM2-A75IA-E53

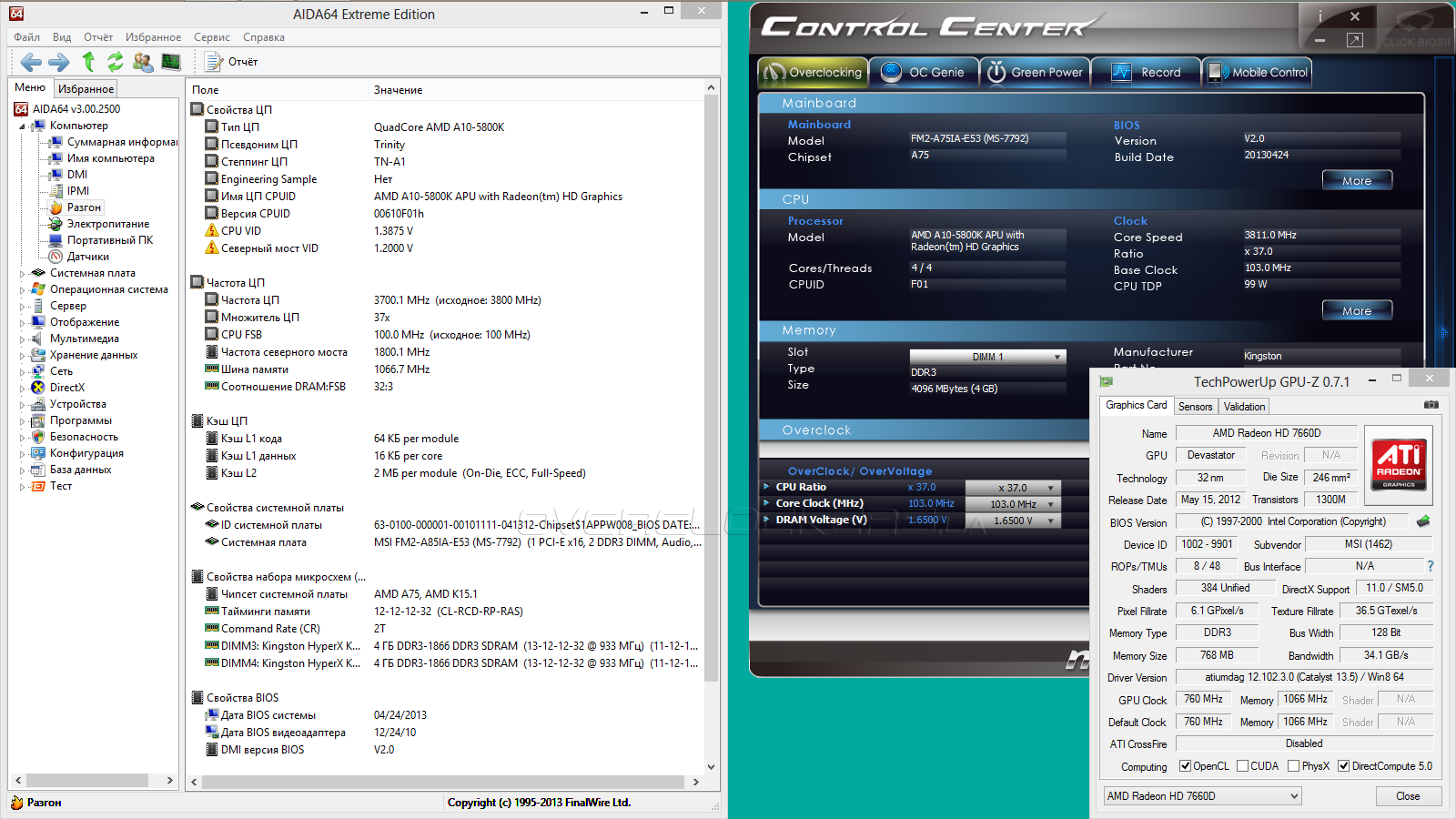

Control Center также любезно дублирует всё то, что мы выставили в UEFI (103 МГц):

Разгон MSI FM2-A75IA-E53

Поскольку мы вручную изменили множитель ЦП, плата традиционно утратила возможность к его понижению в простое.

Разгон MSI FM2-A75IA-E53

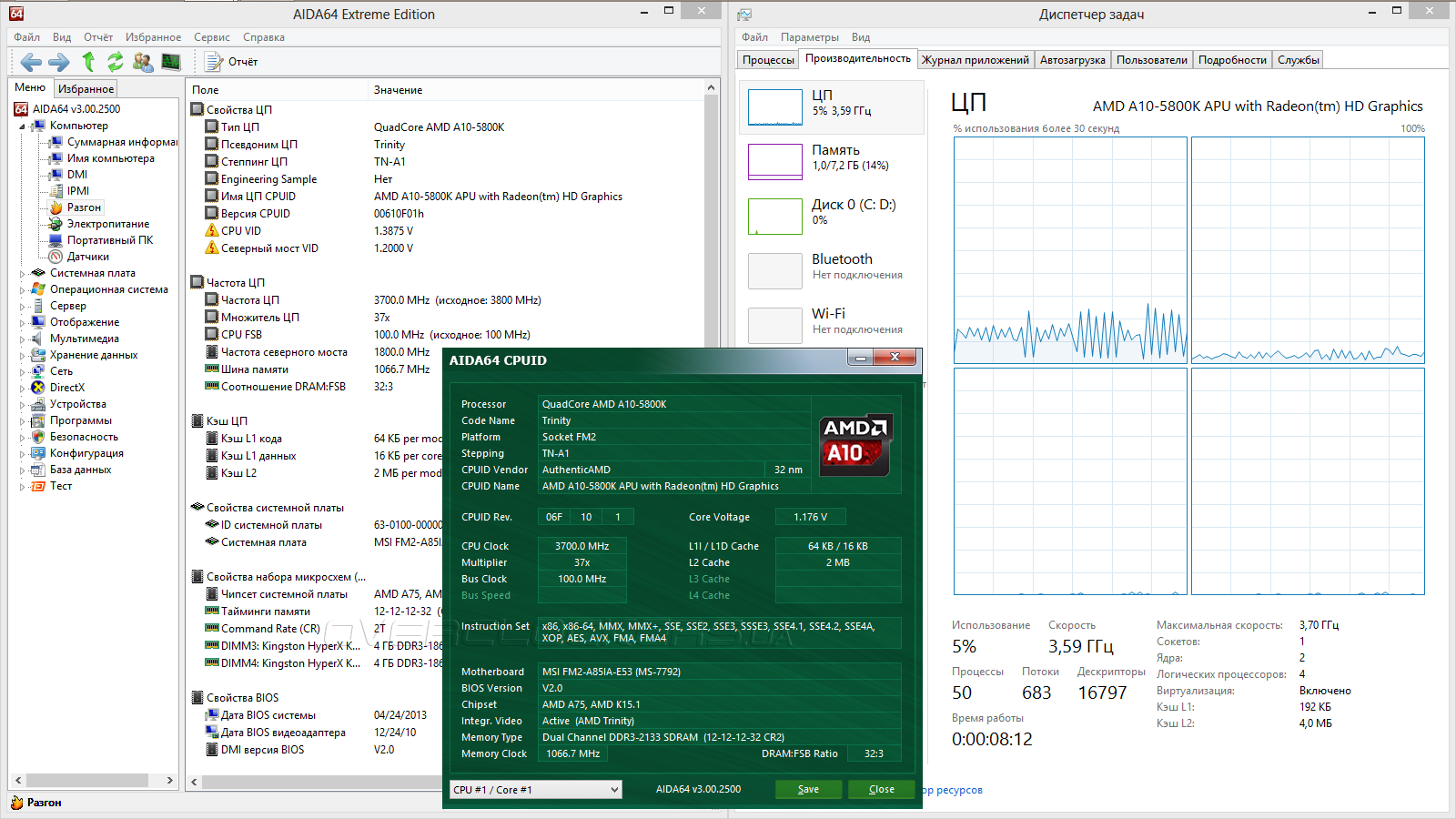

Как итог — разогнать память до привычных ей 2200 МГц не удалось; частота составила «базовые» 2133 МГц.

Теперь посмотрим, сможем ли мы хоть немного разогнать процессор. Для этого у нас в распоряжении есть лишь возможность изменять его множитель (кроме, разумеется, деактивации Turbo Core).

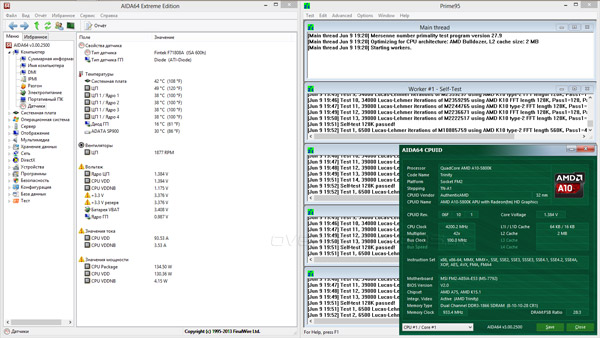

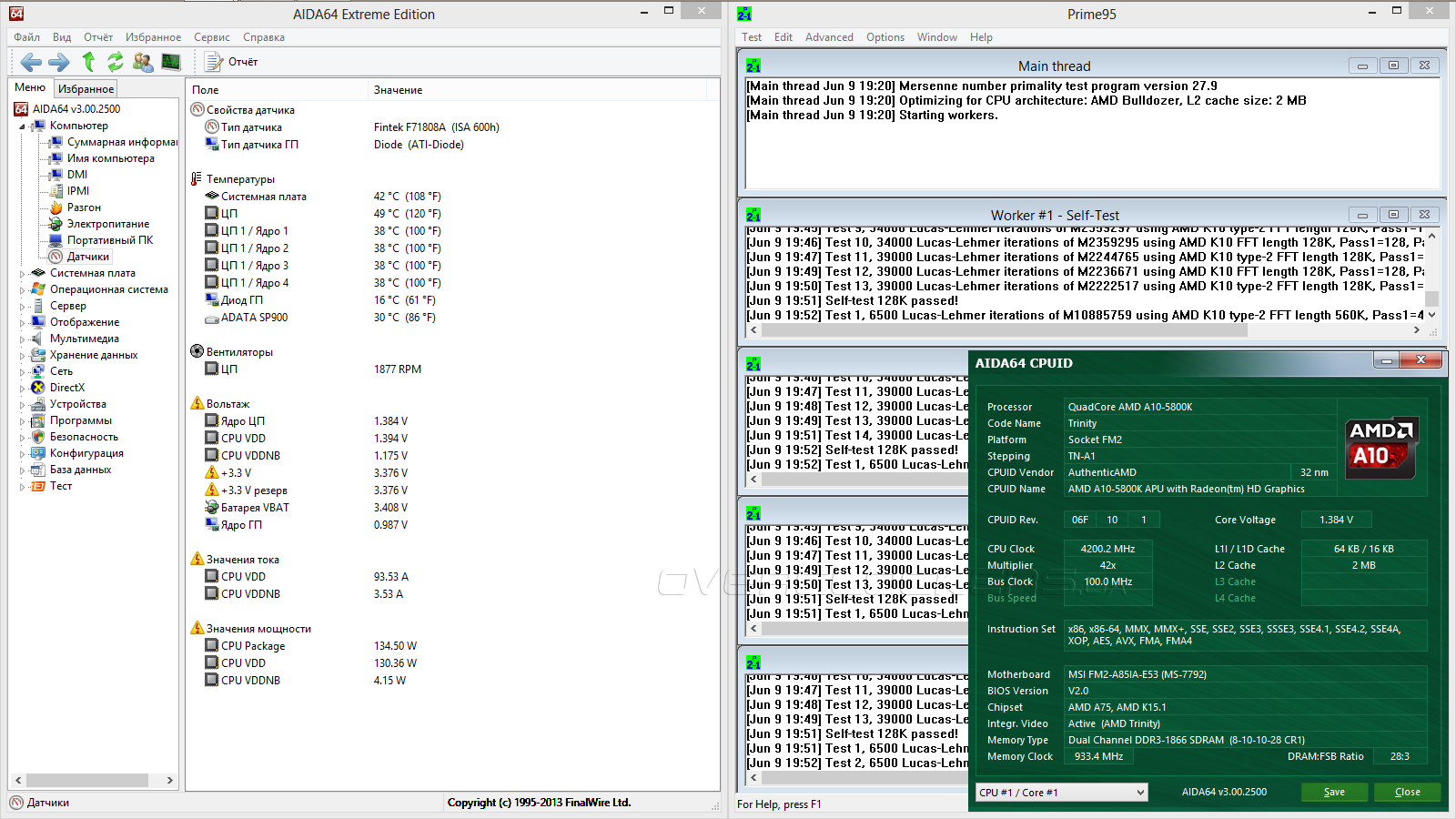

Итак, на частоте ЦП 4500 МГц удавалось загрузиться в среду ОС, но малейшие телодвижения вызывали ошибку. Напряжение при этом постоянно менялось, и, очевидно, местами понижалось до неприемлемого уровня. Стабильности удалось достичь на частое Turbo Core — 4200 МГц.

Разгон MSI FM2-A75IA-E53

Разгон MSI FM2-A75IA-E53

В простое частота процессора всё так же не понижается.

Разгон MSI FM2-A75IA-E53

В режиме по умолчанию Cool’n’Quiet работает как и подобает.

Разгон MSI FM2-A75IA-E53

Не смотря на обновление версии Aida64 в процессе нашего тестирования, корректно модель платы в ней так и не отобразилась.

Затронем вопрос теплового режима работы подсистемы питания APU. В штатном режиме работы процессора наиболее горячим элементом оказался дроссель кубической формы у четырёхконтактного гнезда питания, его температура во время интенсивной нагрузки достигала 90 °С. При разгоне этот участок платы разогревался выше 100 °С буквально за пару минут; обдув зоны VRM средней интенсивности удерживал температуру ниже 80 °С в течение всего времени.

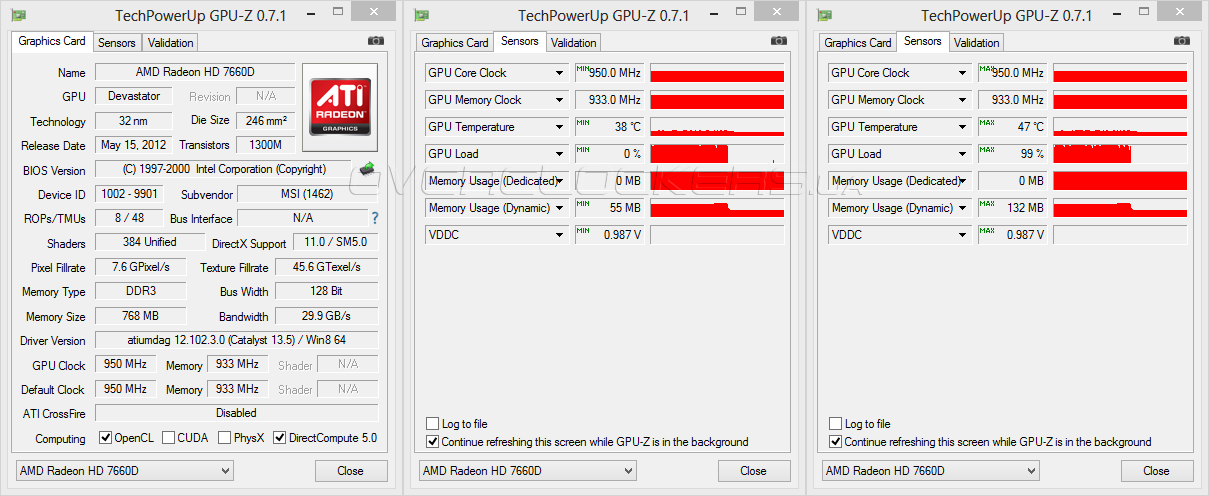

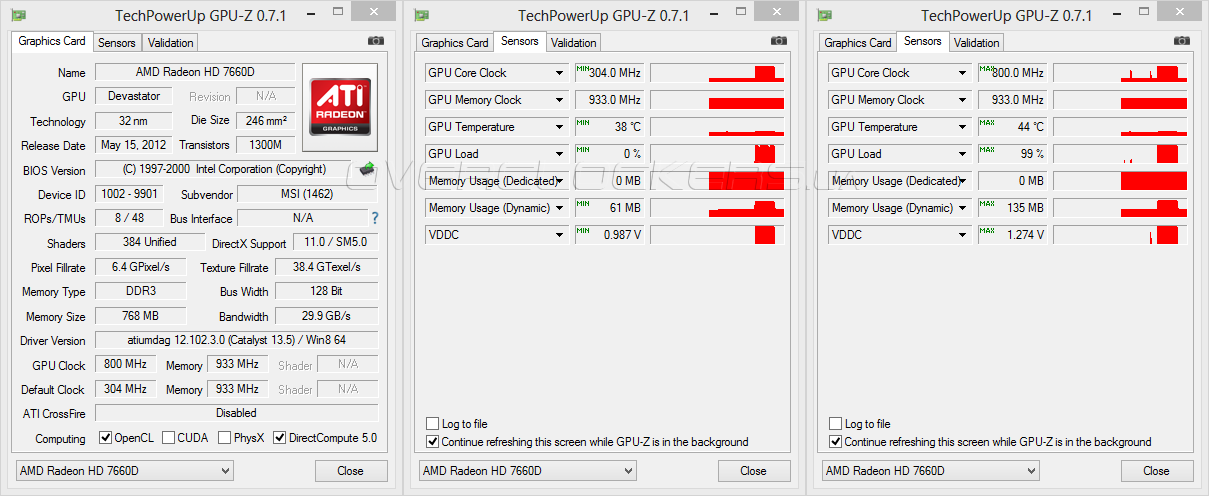

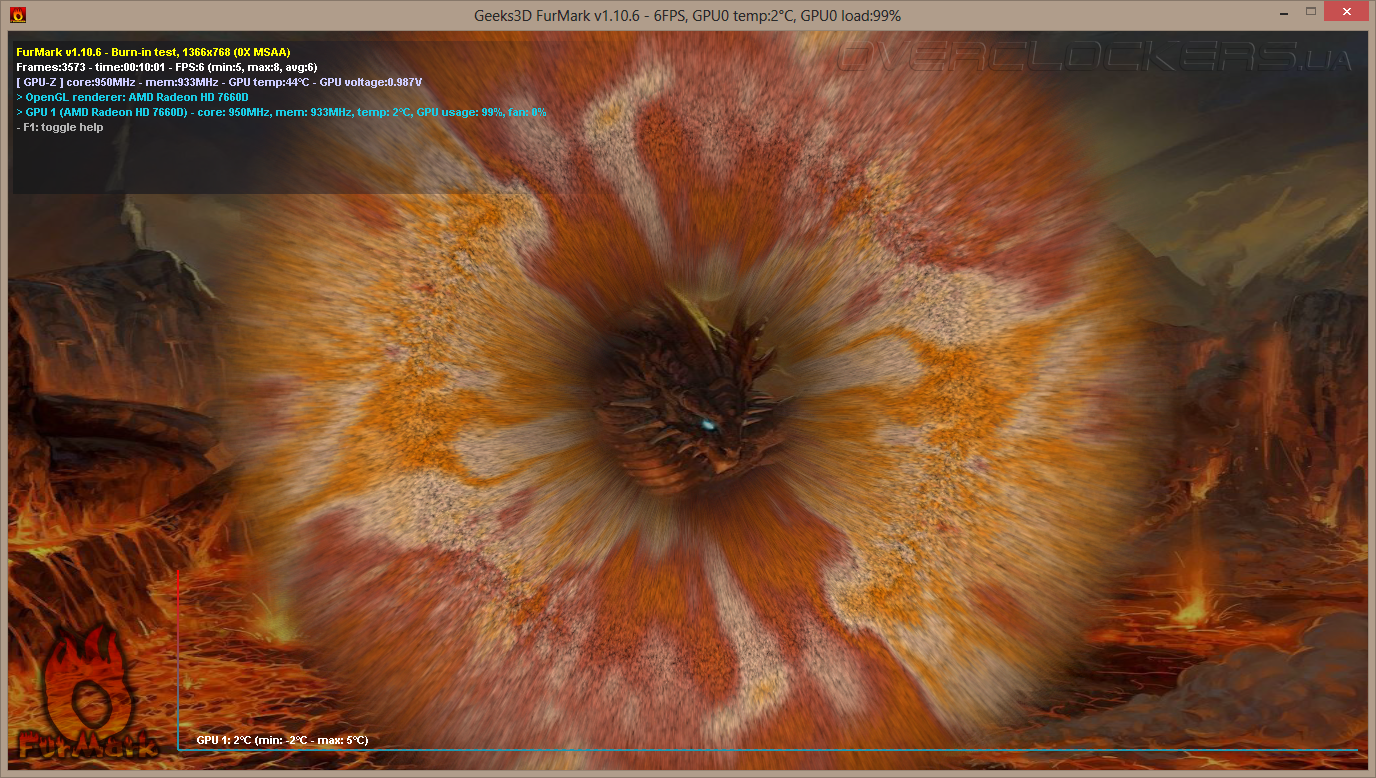

В завершении прибегнем к разгону видеоподсистемы. Здесь плата проявила себя лучше всего — результат составил 950 МГц, что на фоне полного фиаско в остальных тестах является неплохим утешением.

Разгон MSI FM2-A75IA-E53

В простое частота ГП не понижалась, а возможность мониторинга за напряжением была утрачена.

Разгон MSI FM2-A75IA-E53

В штатном режиме всё функционировало вполне подобающим образом.

Разгон MSI FM2-A75IA-E53

Итог этой части обзора оказался вполне предсказуем. Не скажем, что мы сильно расстроились; хорошо уже то, что плата корректно функционирует со старшим APU без каких-либо вспомогательных средств, а как бонус позволяет немного разогнать его видеоблок. Положение с оперативной памятью спасёт покупка изначально более скоростных модулей, это не слишком ударит по карману покупателя с оглядкой на нынешнее подорожание «стандартной» памяти.

Перед началом сравнительного тестирования нельзя не затронуть вопрос о корректности функционирования технологии Turbo Core. В целом, реализация абсолютно такая же, как и у недавно рассмотренной нами FM2-A85XMA-E35: несложная нагрузка позволяет процессору работать на частоте 4,2 ГГц, более серьезная понижает её до 4,0 ГГц. Обескуражил факт установки частоты работы CPU_NB — повторилась ситуация с предыдущим тестированием F2A85-M LE. При использовании дискретной видеокарты она понижается с должных 1800 МГц до 1500 МГц. Как и в тот раз, мы ничего не будем менять, хотя пользователь, при желании, может зафиксировать её на более «правильной» отметке.


Тестовый стенд

Состав стенда не изменился:
  • процессор: AMD A10-5800K (3,8 ГГц);
  • кулер: Noctua NH-U12P SE2 + Nanoxia FX12-2000;
  • термоинтерфейс: Noctua NT-H1;
  • память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, 1866 МГц, 8-10-10-28-1T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: Chieftec APS-550S (550 Вт);
  • операционная система: Windows 8 Enterprise x64 (90-дневная ознакомительная версия);
  • драйверы: AMD SATA (1.3.1.43), ForceWare 314.07 (9.18.13.1407), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 2.85 и 3.00 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Batman: Arkham City.
За время тестирования представителей платформы FM2 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу.

Продукт Версия микрокода AIDA64 BenchDLL PCMark 7 3DMark 11
MSI FM2-A75IA-E53 V2.0 3.00.2500, 2.85.2460 4.0.568-x64, 3.0.492-x64 1.4.0 1.0.5
ASUS F2A85-M LE 6102 2.85.2447 3.0.492-x64 1.4.0 1.0.5
MSI FM2-A85XMA-E35 V1.8 2.85.2401 3.0.492-x64 1.4.0 1.0.4
Biostar Hi-Fi A85W 4.6.5 (19.12.2012) 2.80.2341 3.0.492-x64 1.4.0 1.0.4
Biostar A55MD2 4.6.5 (19.11.2012) 2.80.2338 3.0.492-x64 1.4.0 1.0.4
ASRock FM2A85X-ITX P1.20 2.80.2334 3.0.492-x64 1.4.0 1.0.4
Gigabyte GA-F2A85X-D3H F2 2.80.2320 3.0.462-x64 1.0.4 1.0.3
MSI FM2-A85XA-G65 V1.4B9 2.80.2320 3.0.462-x64 1.0.4 1.0.3


Результаты тестирования

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

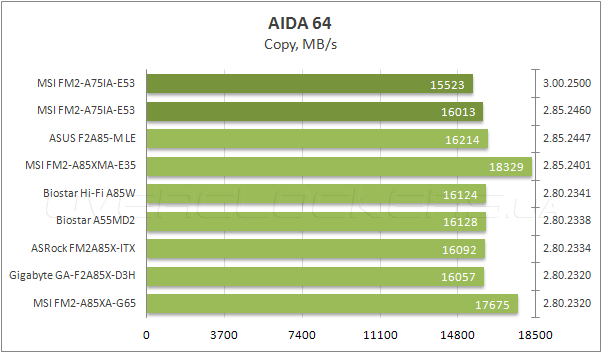

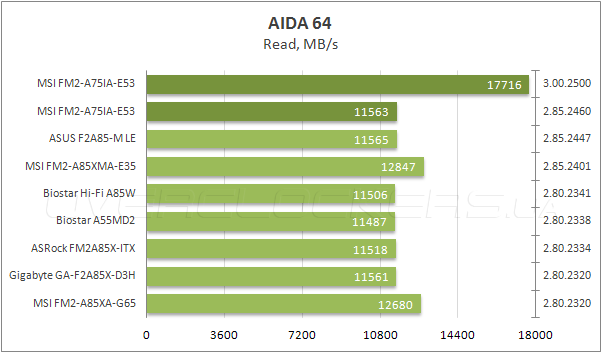

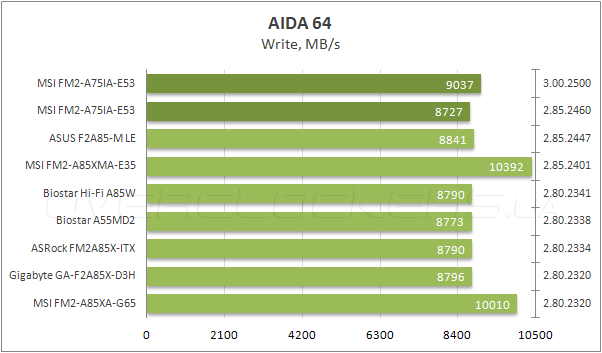

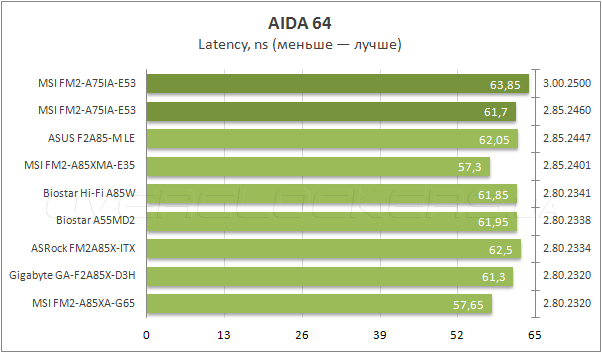

Как и в прошлый раз, низкая частота северного моста CPU_NB задвинула результаты FM2-A75IA-E53 в середину общей группы, а в некоторых случаях — буквально в самый конец. Выход этого обзора совпал с релизом абсолютного новой версии Aida64, в которой полностью переработан тест подсистемы памяти. Поэтому для будущего сравнения мы привели результаты, полученные в разных версиях продукта, а материнской плате от MSI выпала честь стать новой точкой отчёта.

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

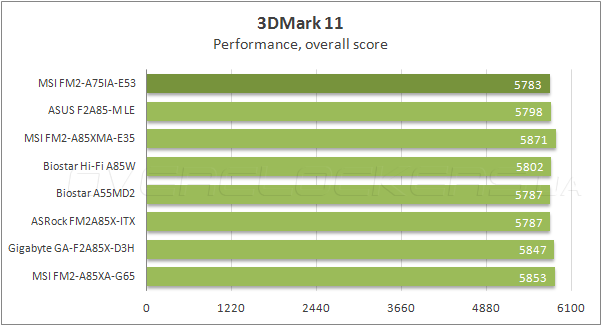

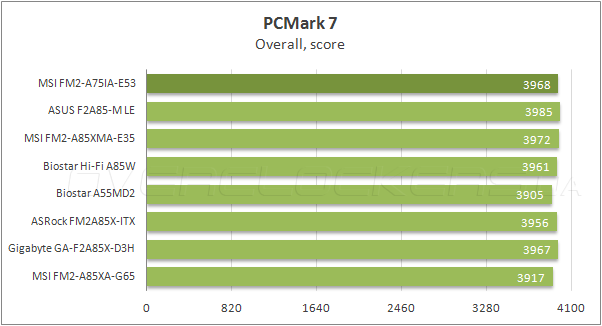

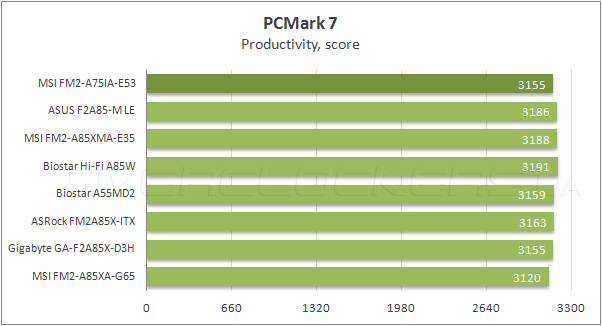

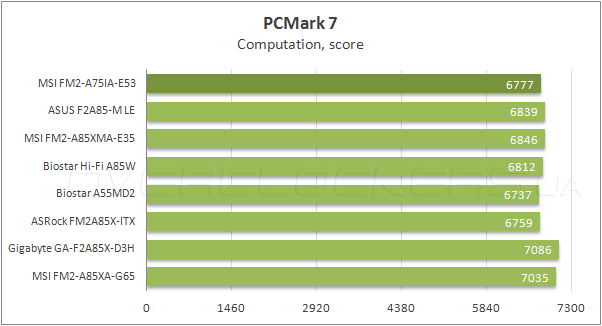

Производительность платы в приложениях от Futuremark оказалась средней. Она не блещет рекордами, но и не плетётся в конце списка.

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

Тестирование MSI FM2-A75IA-E53

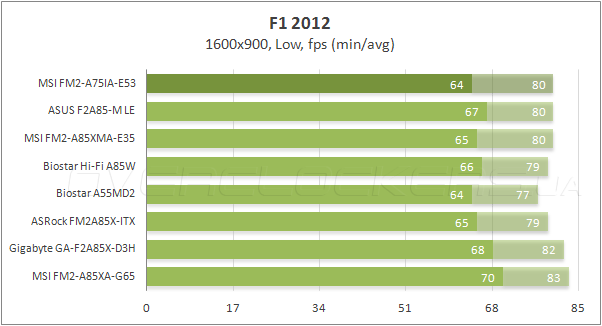

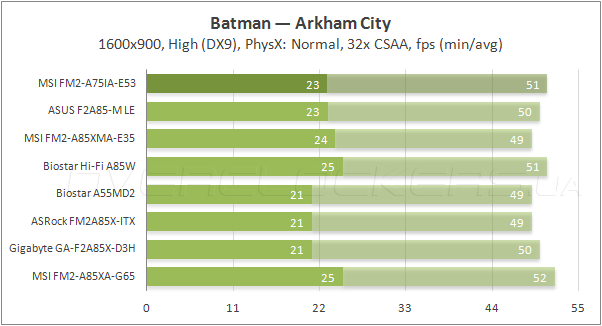

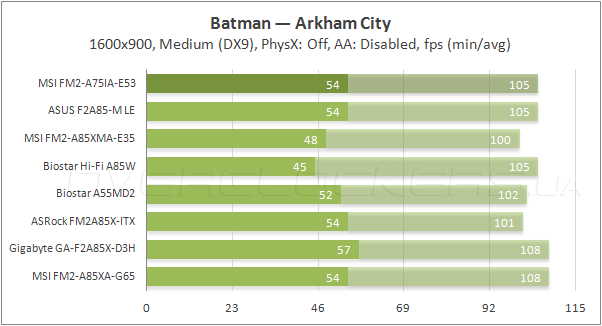

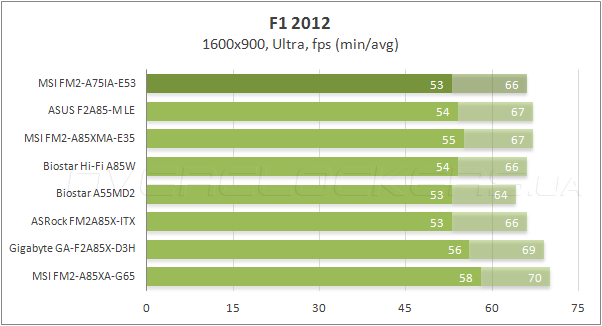

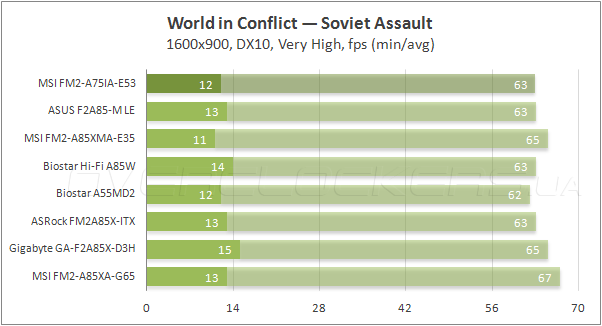

В играх ситуация так же неоднозначная, с уверенностью можно говорить лишь об отсутствии лидирующего духа.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

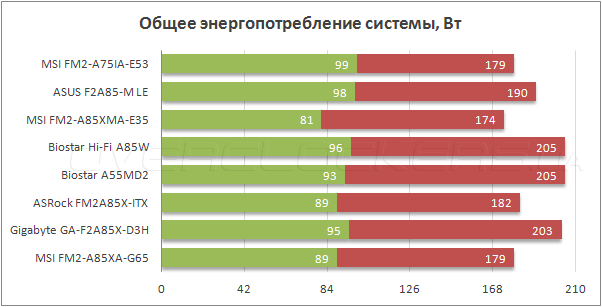

Энергопотребление MSI FM2-A75IA-E53

В простое наша плата показала наибольшие аппетиты, что объясняется, вероятно, активным состоянием двух беспроводных адаптеров. При интенсивной нагрузке потребление оказалось на среднем уровне.


Вывод

Прежде, чем подвести окончательный итог, взвесим положительные и отрицательные моменты, которые удалось выяснить в процессе тестирования. Плата порадовала качественной элементной базой, температурный режим силовой подсистемы питания ЦП не вызывает никаких нареканий даже без какого-либо обдува. Кроме того, FM2-A75IA-E53 готова принять на борт все современные решения для платформы FM2, а возможность, пусть и не самая выдающаяся, по разгону видеоблока APU позволит немного увеличить итоговую производительность системы.

Нельзя не отметить наличие на борту двух беспроводных адаптеров — Bluetooth и Wi-Fi, с программным обеспечением которых не возникло особых проблем.

Из негативных моментов отметим отсутствие каких-либо инструментов по разгону ЦП. Разгон оперативной памяти также серьезно ограничен из-за невозможности изменения базовой частоты. Потребление энергии платой в простое вызывает удивление — оно наибольшее среди прочих продуктов, впрочем, укладывающееся в разумные пределы. Производительность системы на её базе отличается немного пониженными относительно среднего уровня результатами.

Впрочем, позиционирование FM2-A75IA-E53 на рынке говорит само за себя, а отсутствие прямых конкурентов и небольшая цена как для насыщенного Mini-ITX продукта — около $95 — наверняка поспособствуют привлекательности в глазах потенциальных покупателей.
