Обзор материнской платы MSI FM2-A75IA-E53

Ассортимент материнских плат на базе сокета FM2 не такой большой, как в случае с другими платформами. И всё же есть еще продукты, с которыми интересно знакомиться. Сегодня мы рассмотрим Mini-ITX плату от компании MSI.

В её основу заложен не самый функционально богатый чипсет — A75. Впрочем, раскрыть целиком даже его потенциал здесь не удалось: доступны лишь четыре SATA-порта. Подсистема питания APU выглядит просто, хотя компоненты использованы достаточно качественные. Отличительной чертой продукта является наличие Bluetooth и Wi-Fi.

MSI FM2-A75IA-E53

Ранее мы рассматривали только одну Mini-ITX модель — FM2A85X-ITX — именно с ней нам и доведётся проводить параллели. На первый взгляд продукт от MSI выглядит намного беднее, даже несмотря на наличие беспроводных адаптеров.

Модель MSI FM2-A75IA-E53 (MS-7792)
Чипсет AMD A75
Процессорный разъем Socket FM2
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133(OC), 32 Гбайт максимум
Слоты PCI-E 1 x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 86xx/85xx/84xx/83xx/76xx/75xx/74xx
Видеоразъемы D-Sub, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A75)
6 x 2.0 (4 разъема на задней панели, AMD A75)
Serial ATA 4 x SATA 6 Гбит/с (A75), 1 x eSATA 3 Гбит/с (A75)
RAID 0, 1, 10 (A75)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Wi-Fi (802.11 b/g/n), Bluetooth 3.0+HS, возможность подключения TPM-модуля


Упаковка и комплектация

Стилистика оформления коробки традиционна для продукции от MSI. Головной лозунг Easy & Smart нам уже знаком по модели FM2-A85XMA-E35. Пиктограммы Bluetooth и Wi-Fi разумно расположили отдельно от прочих, кроме того немного увеличив их в размерах. Производителем заявлена поддержка разгона при помощи OC Genie второго поколения, что мы обязательно проверим.

MSI FM2-A75IA-E53

Тыльная сторона практически целиком занята освещением сути концепции Easy & Smart. Впрочем, схематическое изображение задней панели платы и таблица с основными спецификациями делают оформление в целом информативным.

MSI FM2-A75IA-E53

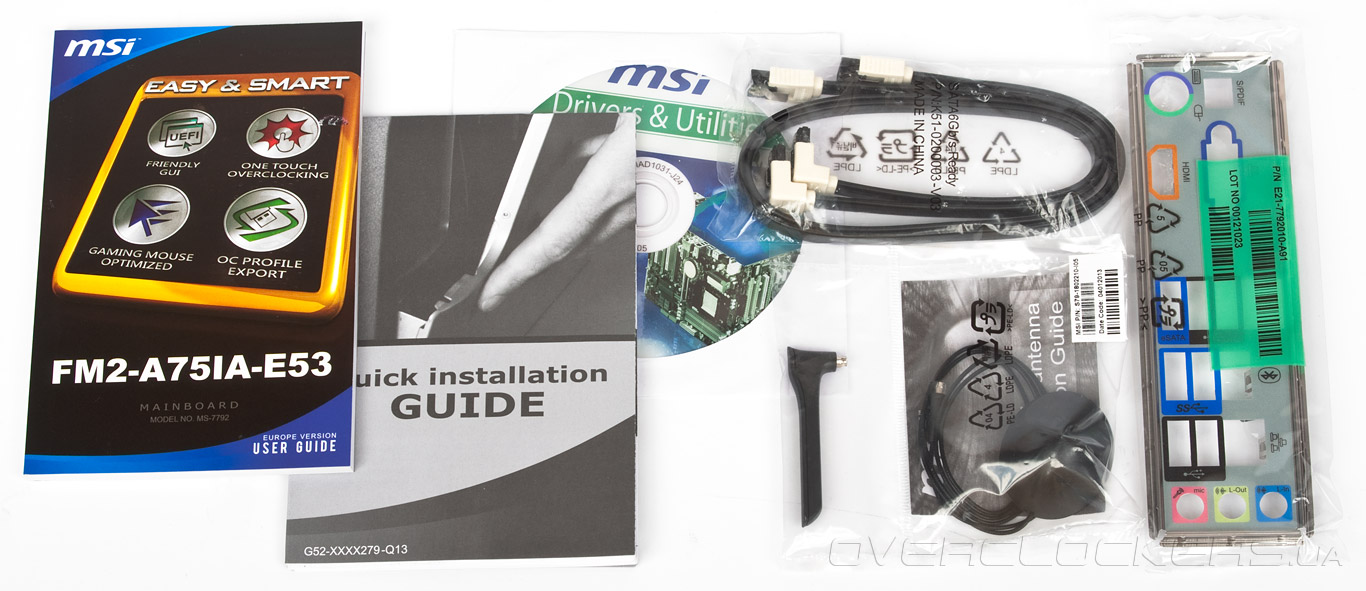

Что же находится внутри коробки, кроме, разумеется, самой платы:
  • многоязычное руководство пользователя (европейская версия), среди прочих языков наличествует и русский;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, дополненная наклейкой в серых тонах с цветовым и символьным обозначением всех гнезд;
  • два кабеля SATA 6Gb/s, оба — с Г-образным разъемом на одном из концов;
  • небольшая Wi-Fi антенна в комплекте с подставкой на удлиняющем шнуре.
MSI FM2-A75IA-E53


Внешний вид

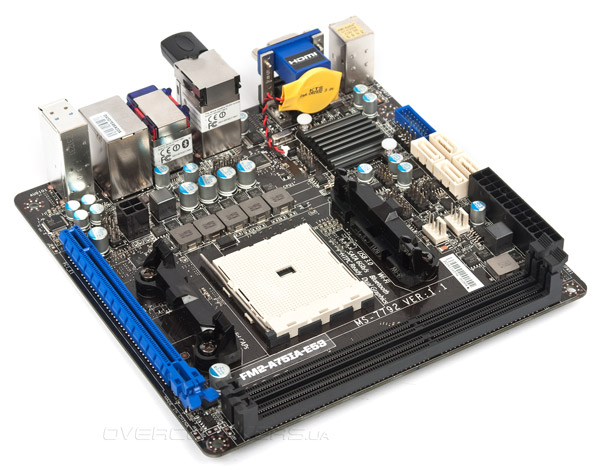

Дизайн платы аналогичен последним решениям форм-фактора Mini-ITX: процессорный разъем и слоты памяти максимально смещены в противоположный от левой грани край. Таким образом высвобожденная часть вверху и слева отведена под всевозможные контактные площадки и гнёзда для расширения конфигурации системы.

MSI FM2-A75IA-E53

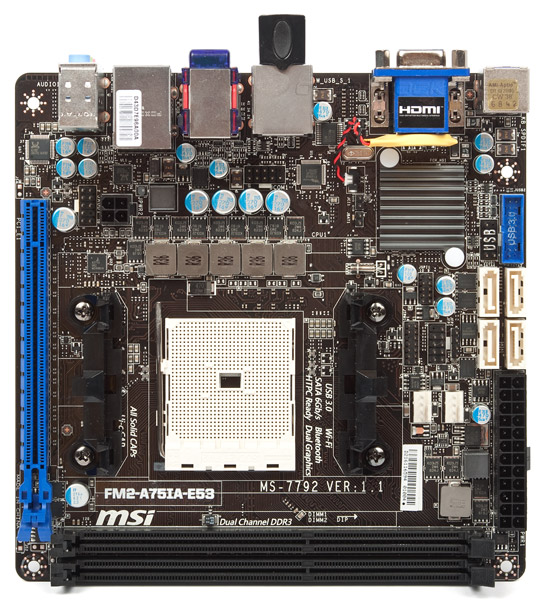

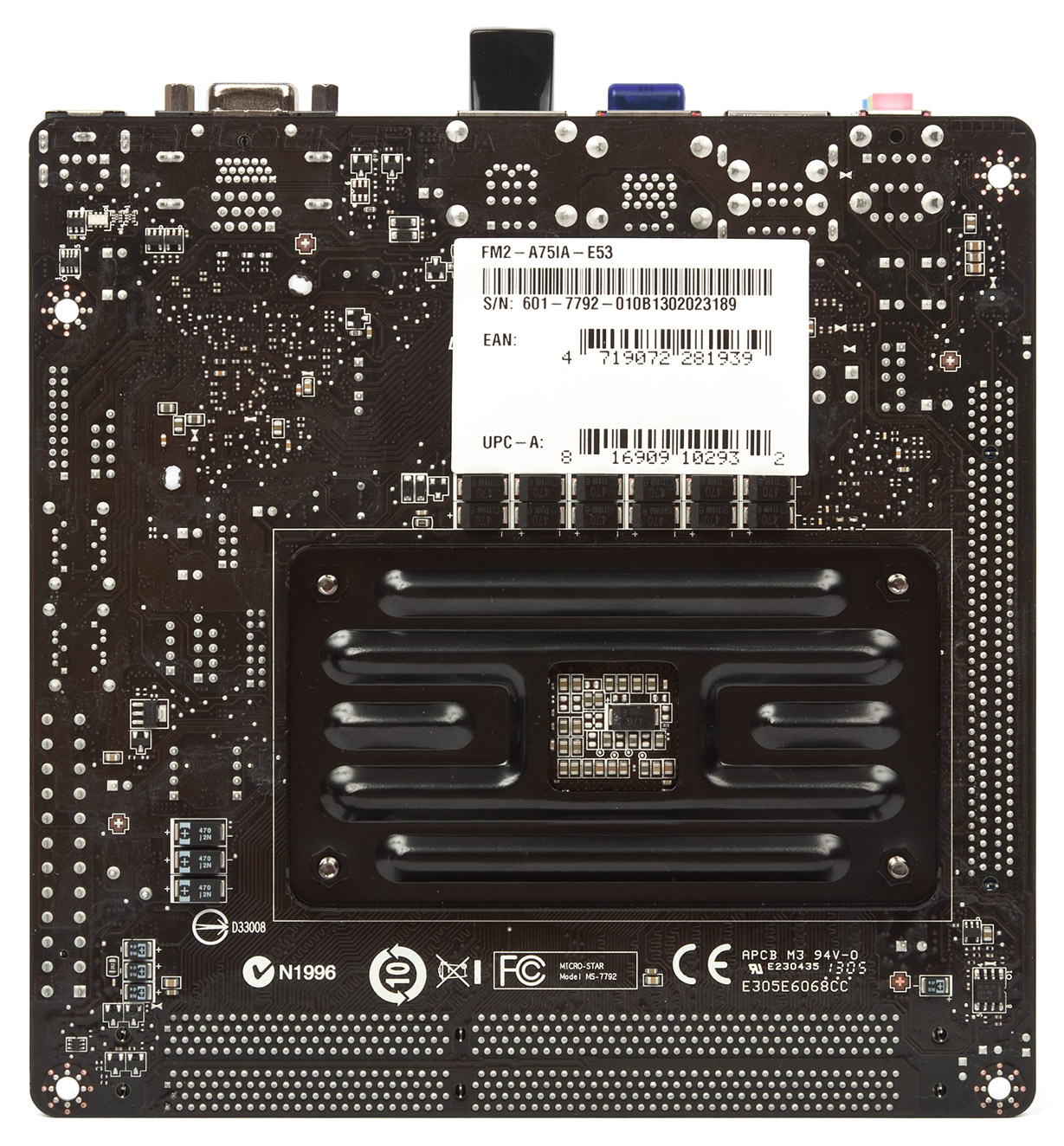

В отличии от конкурента, обратная часть платы не так сильно заполнена разнообразными элементами, что позволило использовать усилительную пластину для системы охлаждения APU.

MSI FM2-A75IA-E53

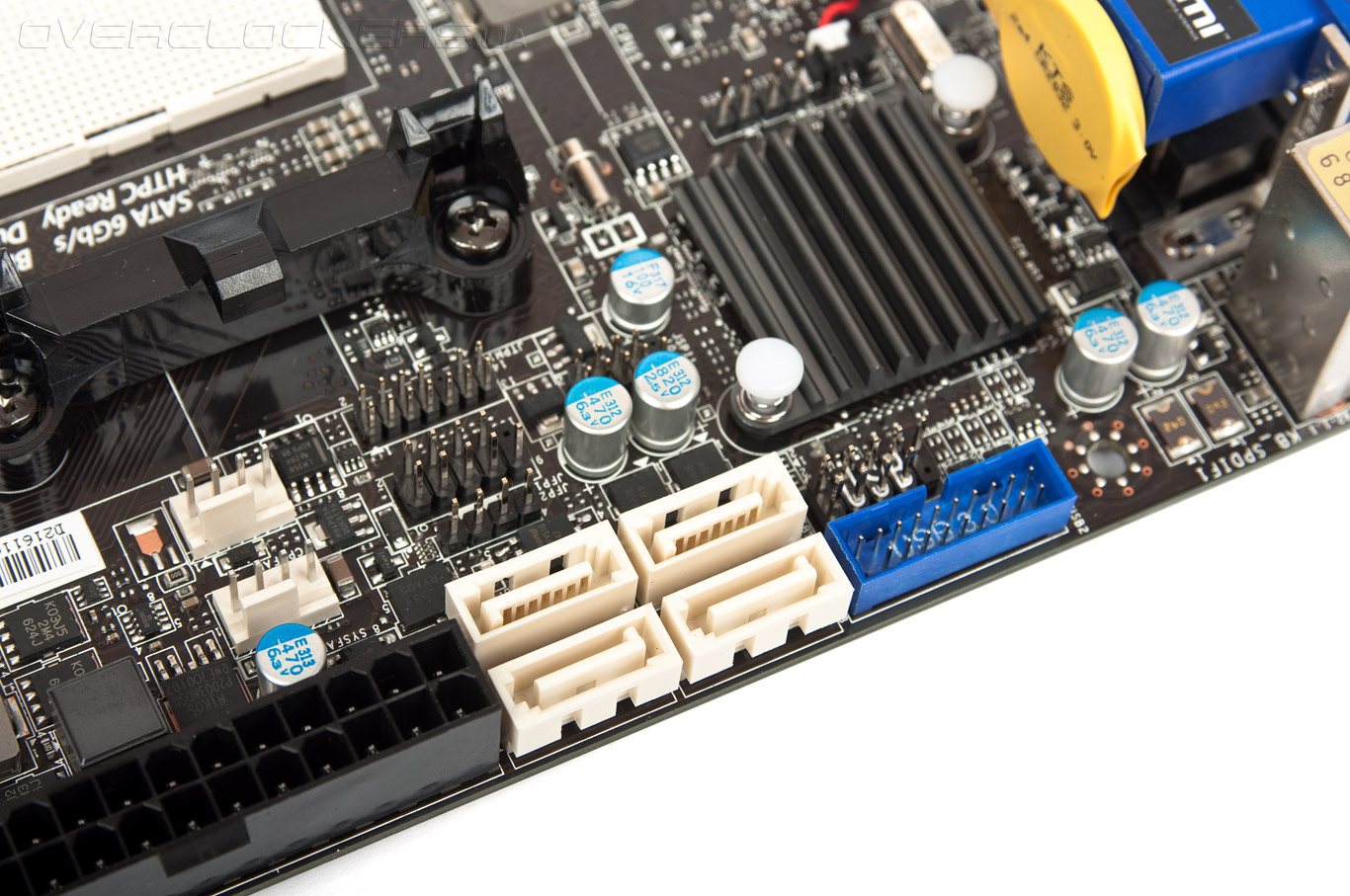

Небольшой радиатор с неплохим оребрением используется для нужд охлаждения чипсета. Очень плотной группой возле него разместились: колодки для подключения USB-разъемов обеих ревизий, четыре порта SATA и 24-контактное гнездо для питания платы. Рядом находятся два вентиляторных разъема и группы контактов для подключения элементов управления, индикации и «спикера».

MSI FM2-A75IA-E53

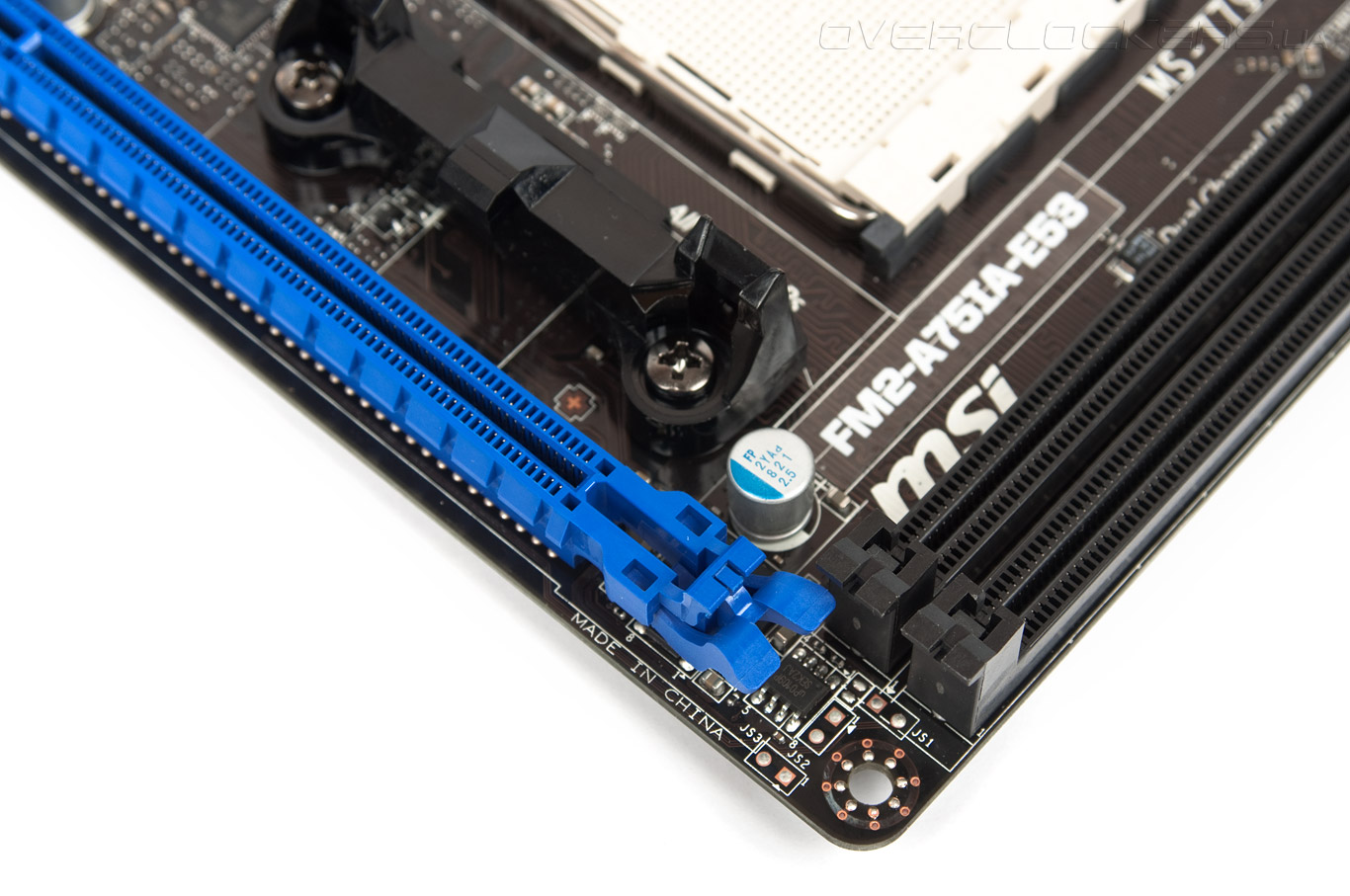

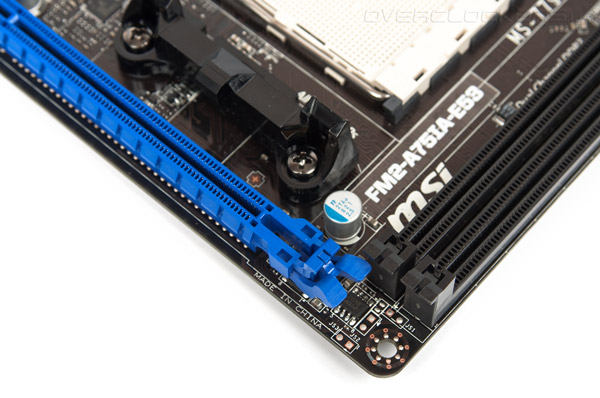

Слоты для оперативной памяти оборудованы защелками лишь с одной стороны, чтобы добавить удобства в случае использования массивной видеокарты.

MSI FM2-A75IA-E53

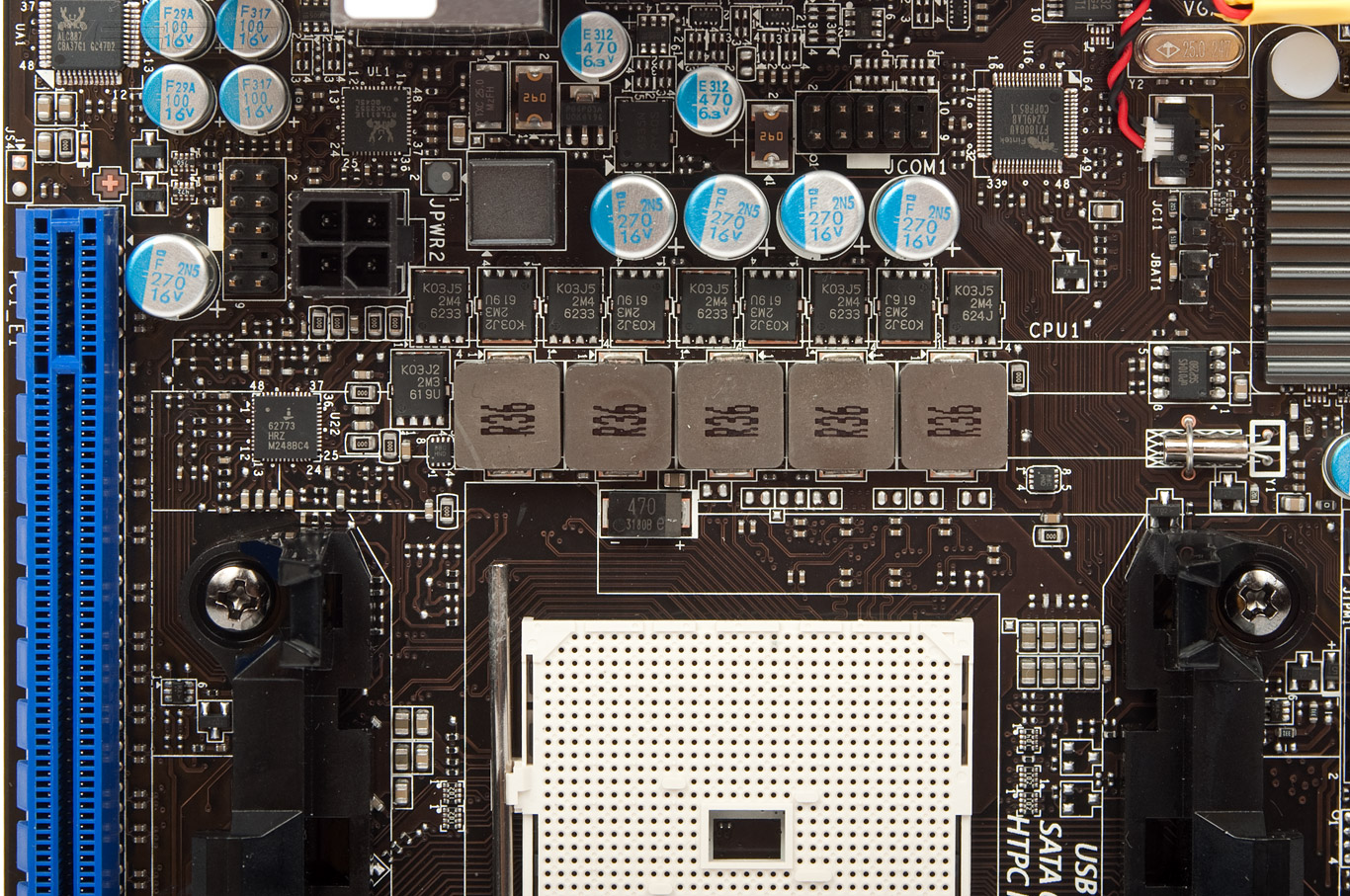

Подсистема питания процессора основана на уже ставшим классикой контроллере ISL62773, а это означает, что схема питания процессора организована с применением 3+2 фаз. В их состав входят транзисторы с низким сопротивлением открытого канала и танталовые конденсаторы. О температурном режиме поговорим при тестировании.

MSI FM2-A75IA-E53

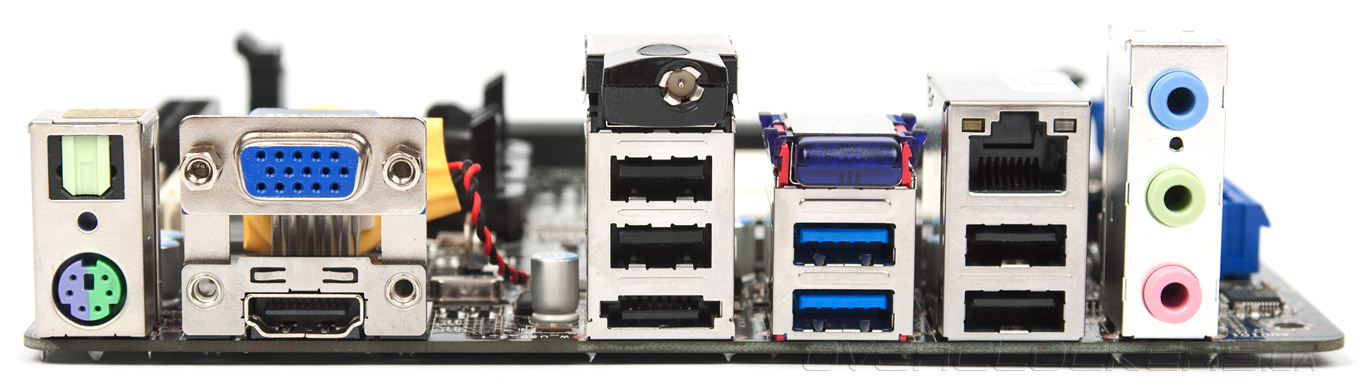

Перейдём к задней панели. Назвать её бедной никак нельзя, наличие лишь Bluetooth и Wi-Fi делают её уникальной в своём роде. Но в угоду размещения таких адаптеров пришлось усечь использование DVI разъема, и аудиовыходов всего три. Во всём остальном продукт от MSI не уступает конкуренту от ASRock.

MSI FM2-A75IA-E53

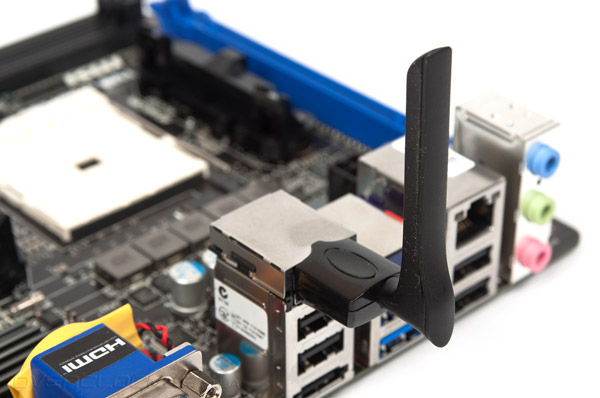

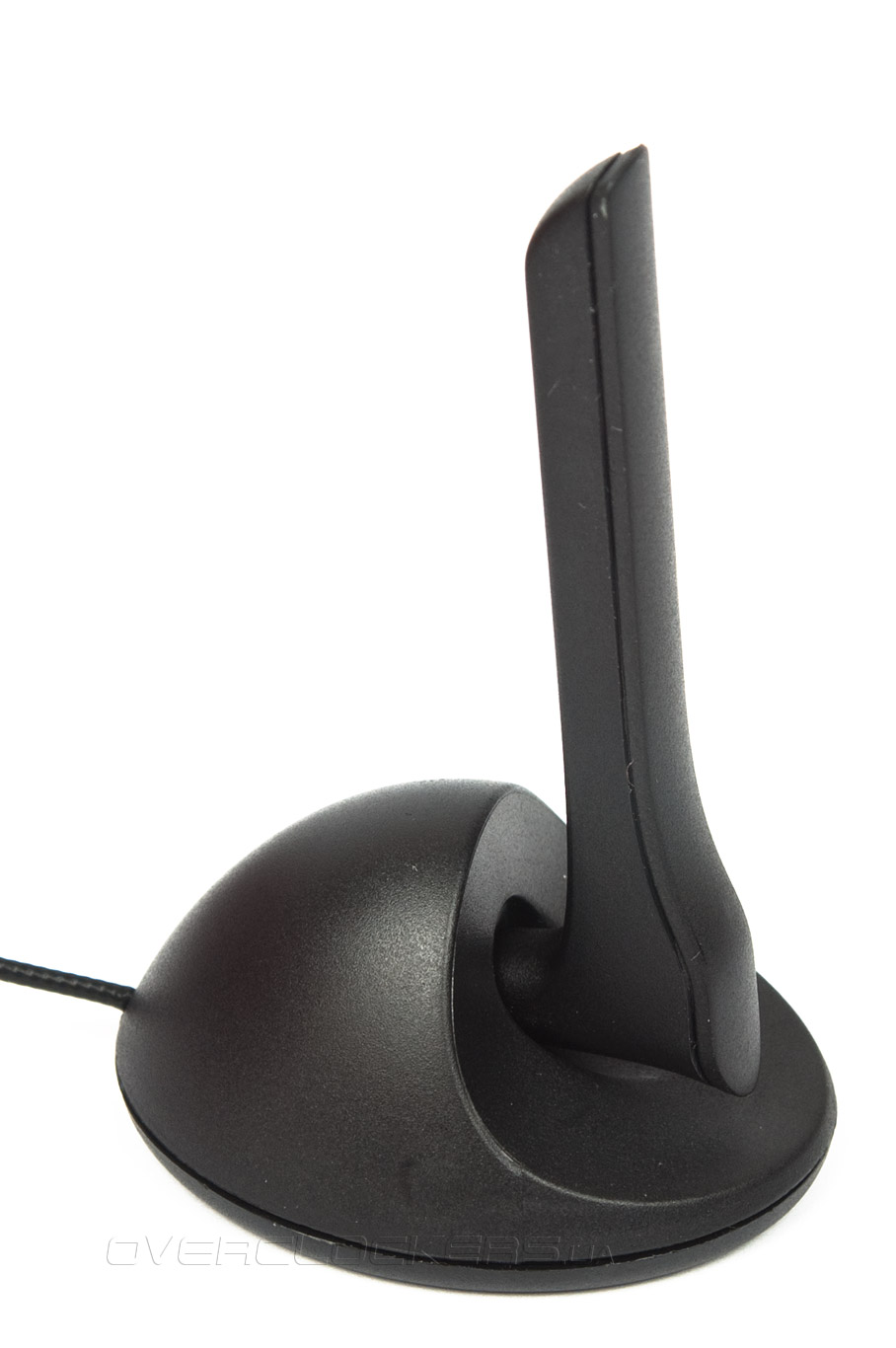

В завершении осмотра поговорим о комплектной антенне для беспроводной сети.

MSI FM2-A75IA-E53

Ожидать от неё никакого чуда не стоит. В наших условиях её использование ровно ни к чему не привело. Количество видимых сетей не увеличилось, качество сигнала от уже видимых не улучшилось.

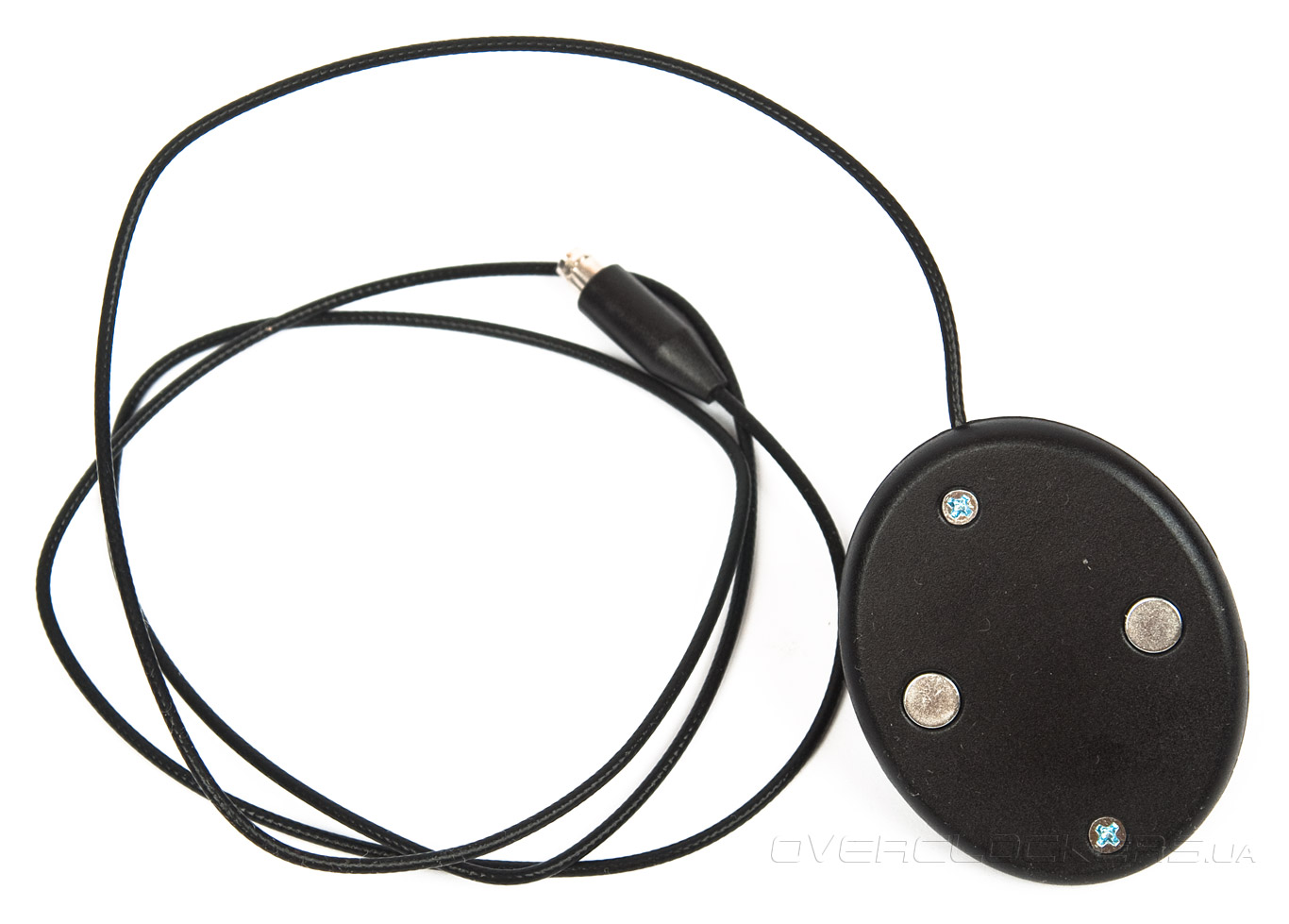

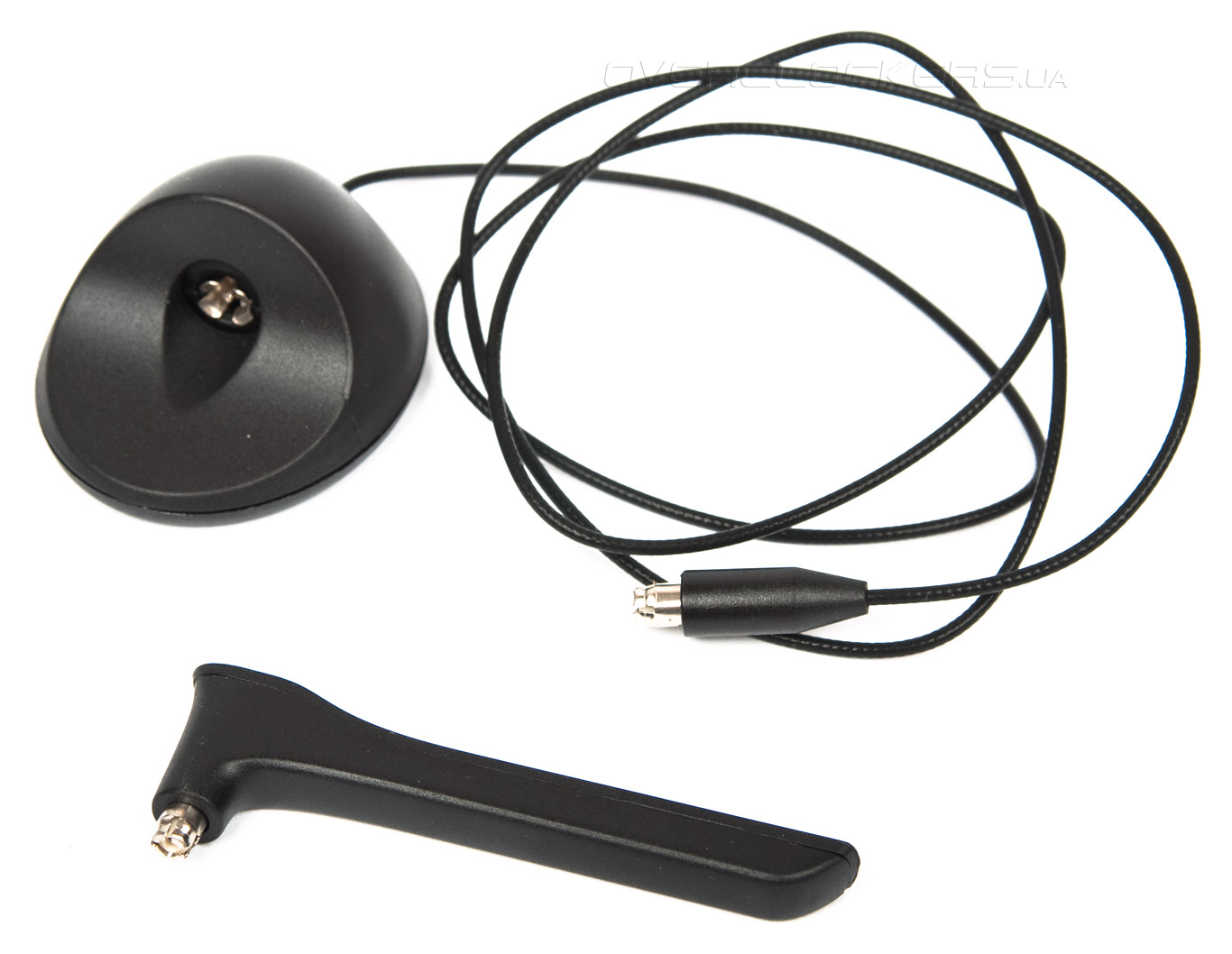

Кроме неё в комплекте поставляется удобная подставка-удлинитель с «магнитным» дном.

MSI FM2-A75IA-E53

Использование такого тандема будет оправдано в случае расположения компьютера в каком-либо удалении от открытого пространства, в котором свободно распространяются волны беспроводных сетей. Например, глухая ниша в столе. Усиления же сигнала подобная конструкция снова-таки не приносит.

MSI FM2-A75IA-E53

Качество изготовления также оставляет желать лучшего. Если в случае подключения антенны непосредственно к адаптеру на задней панели она еще кое-как фиксируется в пазах, то надежность крепления в выносном блоке очень хлипкое.

MSI FM2-A75IA-E53

Теперь перейдем к изучению возможностей микрокода.
