Обзор материнской платы MSI FM2-A75IA-E53

Возможности UEFI

Перед началом каждого из обзоров мы обновляем версию UEFI до последней. Сегодня эта процедура несколько отличается от обыденной, поэтому уделим описанию процесса чуть больше внимания.

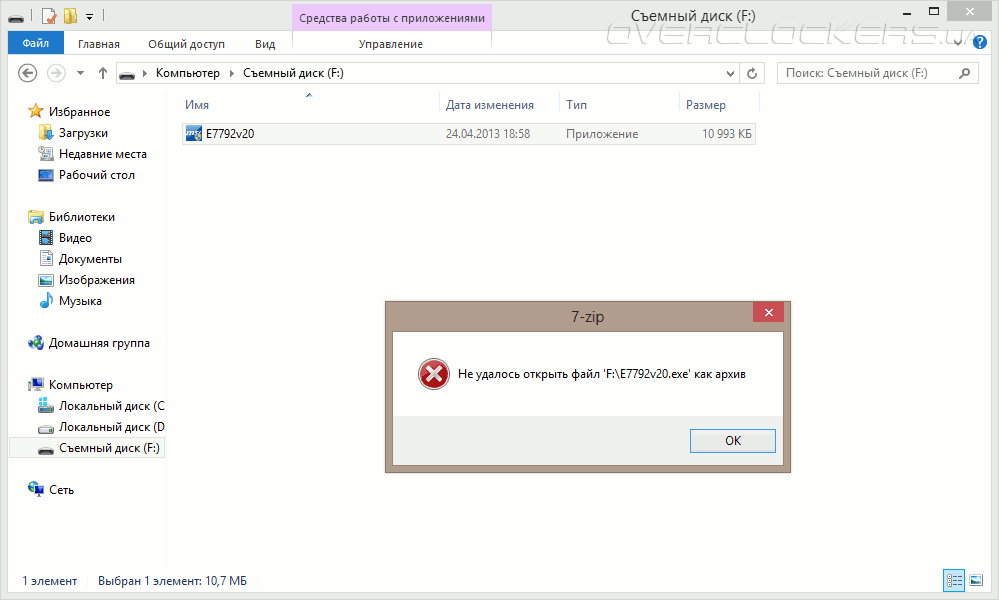

Всё дело в привнесении поддержки APU Richland с новой версией микрокода. В прошлом обзоре платы ASUS F2A85-M LE мы не испытали никаких проблем при переходе к такой прошивке. Компания MSI, видимо, решила перестраховаться, что привело к изменению методики до описанной ниже. Итак, последнюю версию обновления необходимо разместить в корне флэш-накопителя, и запустить исполняемый файл. Всё остальное плата сделает сама, в несколько этапов. От пользователя требуется лишь терпение — не следует извлекать «флэшку» до окончания всего процесса обновления.

UEFI Setup MSI FM2-A75IA-E53

Процедура действительно довольно продолжительная. Впрочем, никаких проблем не возникло, и новая версия микрокода была успешно прошита.

UEFI Setup MSI FM2-A75IA-E53

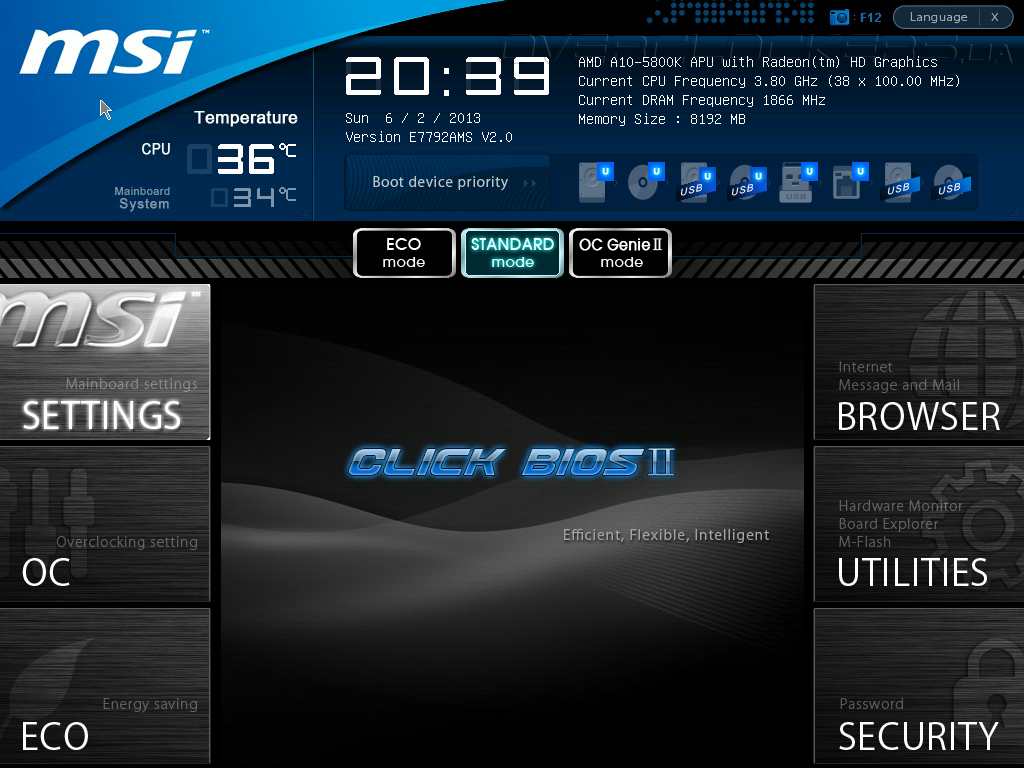

Никаких изменений во внешнем виде и структурах меню не произошло. Пройдёмся по самым интересным моментам. Дата сборки прошивки отображается в зоне информации о системе.

UEFI Setup MSI FM2-A75IA-E53

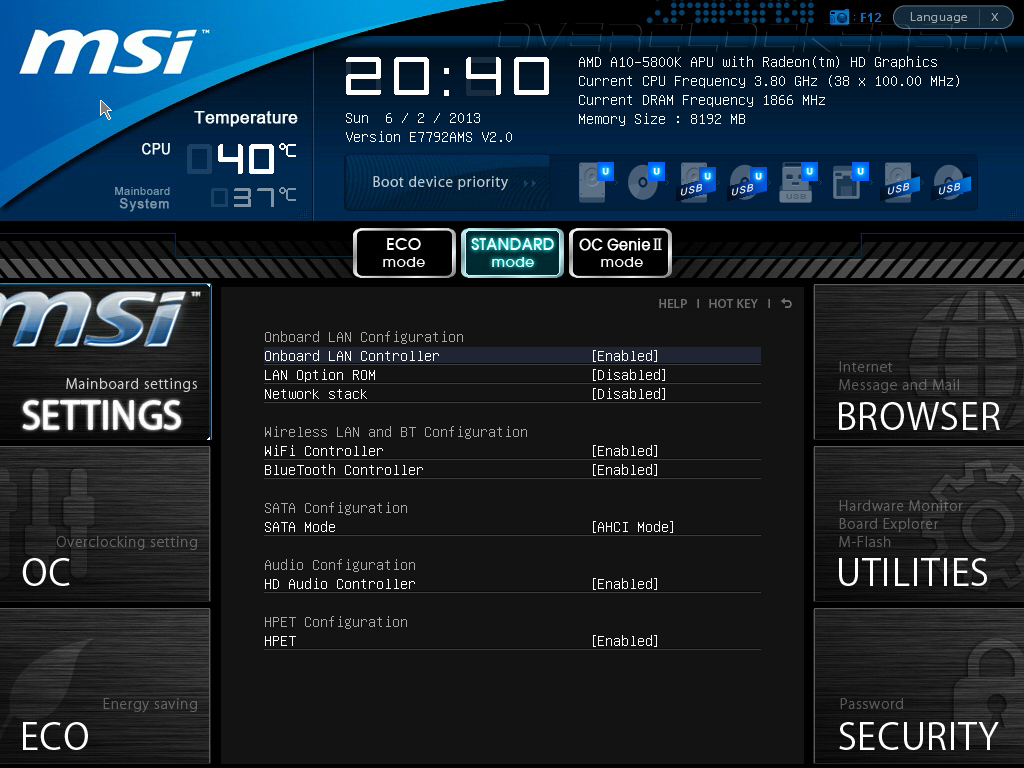

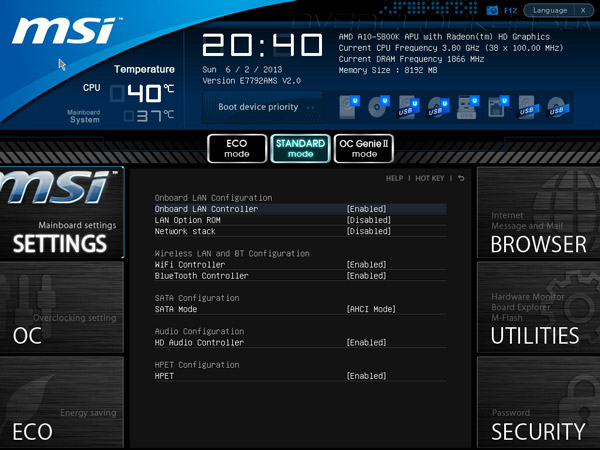

Беспроводные контроллеры при желании можно отключить.

UEFI Setup MSI FM2-A75IA-E53

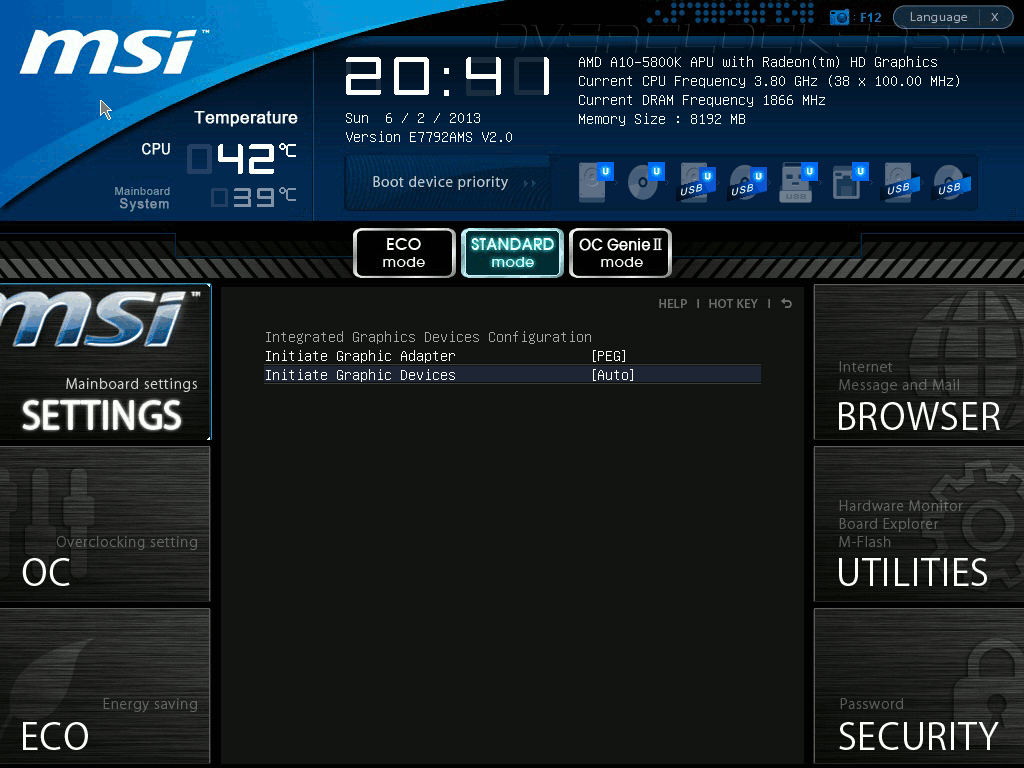

Примечательно, что эта плата, следом за F2A85-M LE с новой прошивкой, по умолчанию отводит под нужды видеобуфера 768 Мбайт.

UEFI Setup MSI FM2-A75IA-E53

C настройками режима работы вентиляторов всё аналогично случаю с FM2-A85XMA-E35.

UEFI Setup MSI FM2-A75IA-E53

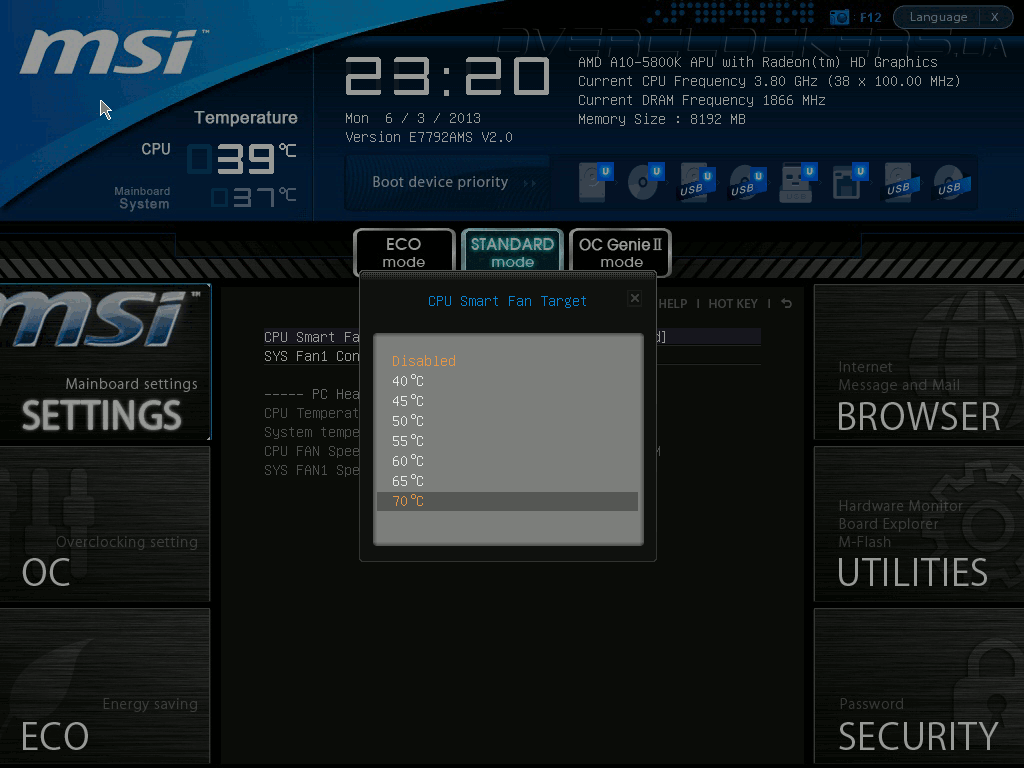

Тонко управлять работой можно лишь 4-контактным охладителем ЦП.

UEFI Setup MSI FM2-A75IA-E53

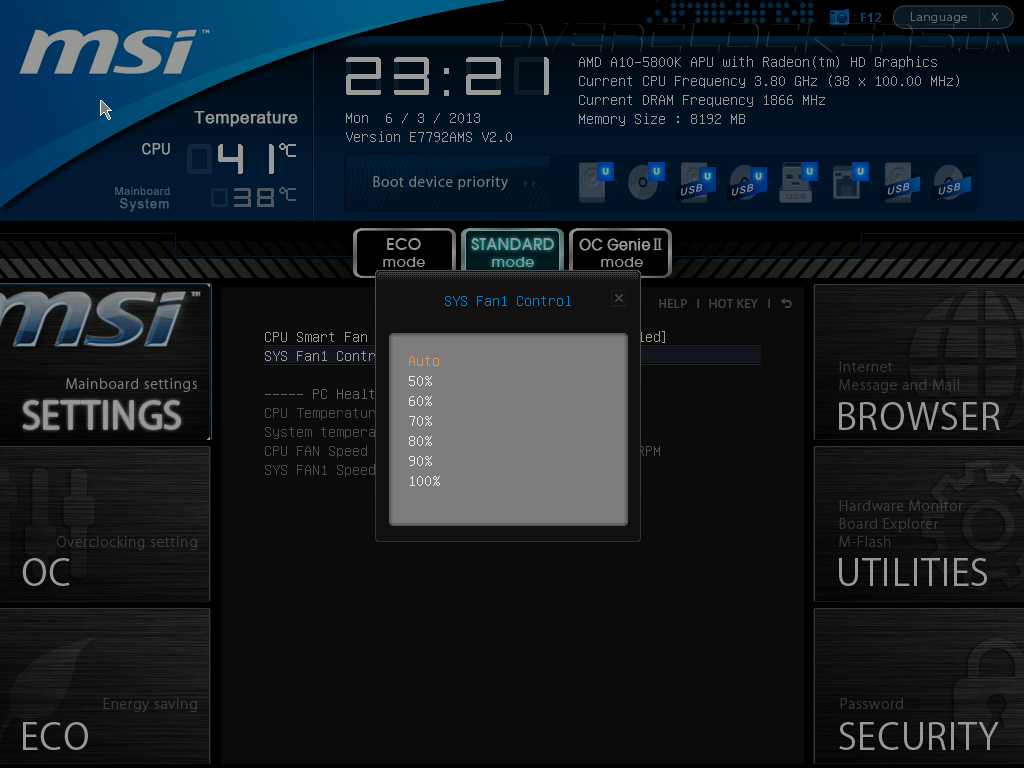

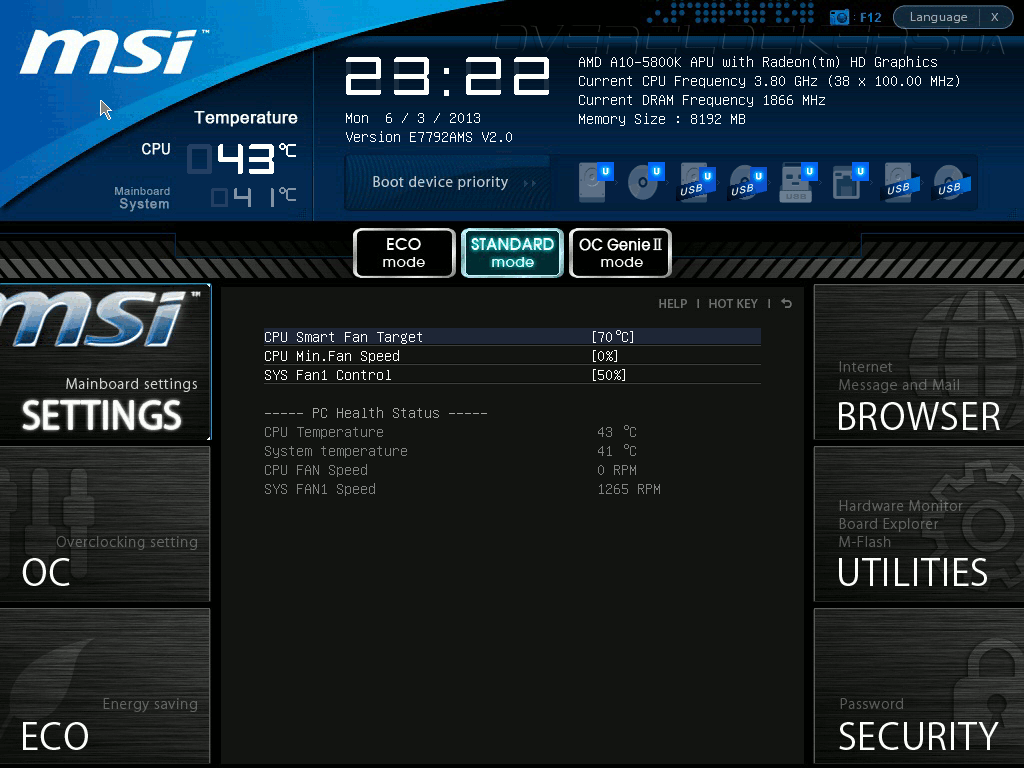

Для второго разъема предусмотрен набор профилей, который замедляет уже и 4-, и 3-контактные модели вентиляторов.

UEFI Setup MSI FM2-A75IA-E53

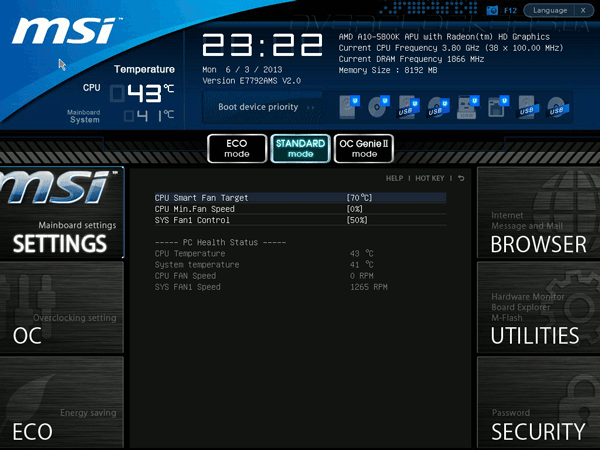

Профили, видимо, совпадают: использование преднастройки 50% замедлило наш 3-контактный вентилятор до 1250 об/мин по отношению к штатным 2000 об/мин.

UEFI Setup MSI FM2-A75IA-E53

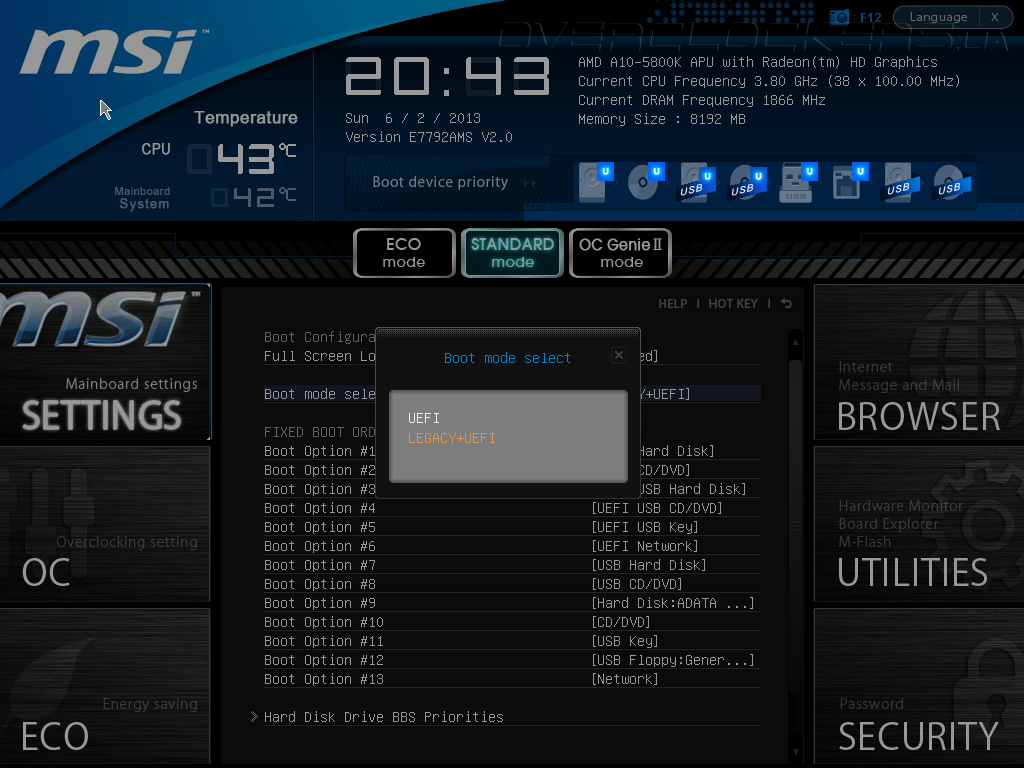

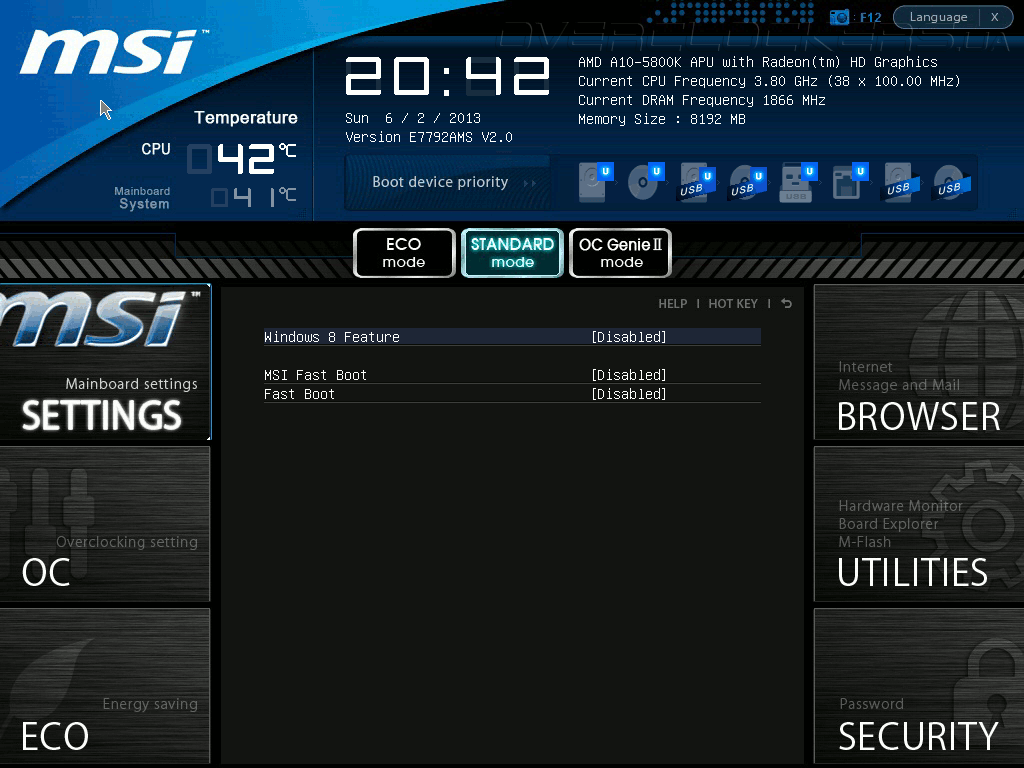

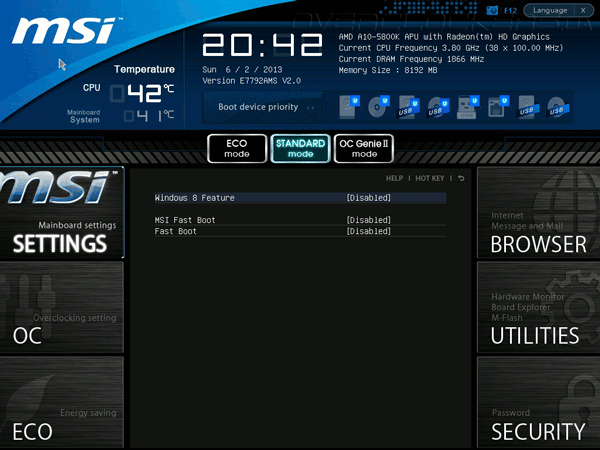

Реализация на плате подключения TPM-модуля сказалась на возможности использовать разнообразные настройки безопасности работы ПК. Они тесно переплетаются с концепцией глубокой интеграции конфигурации загрузчика Windows 8 в UEFI.

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

Перейдём к разделу, что целиком посвящен тонкой настройке основных компонентов системы — Overclocking settings.

UEFI Setup MSI FM2-A75IA-E53

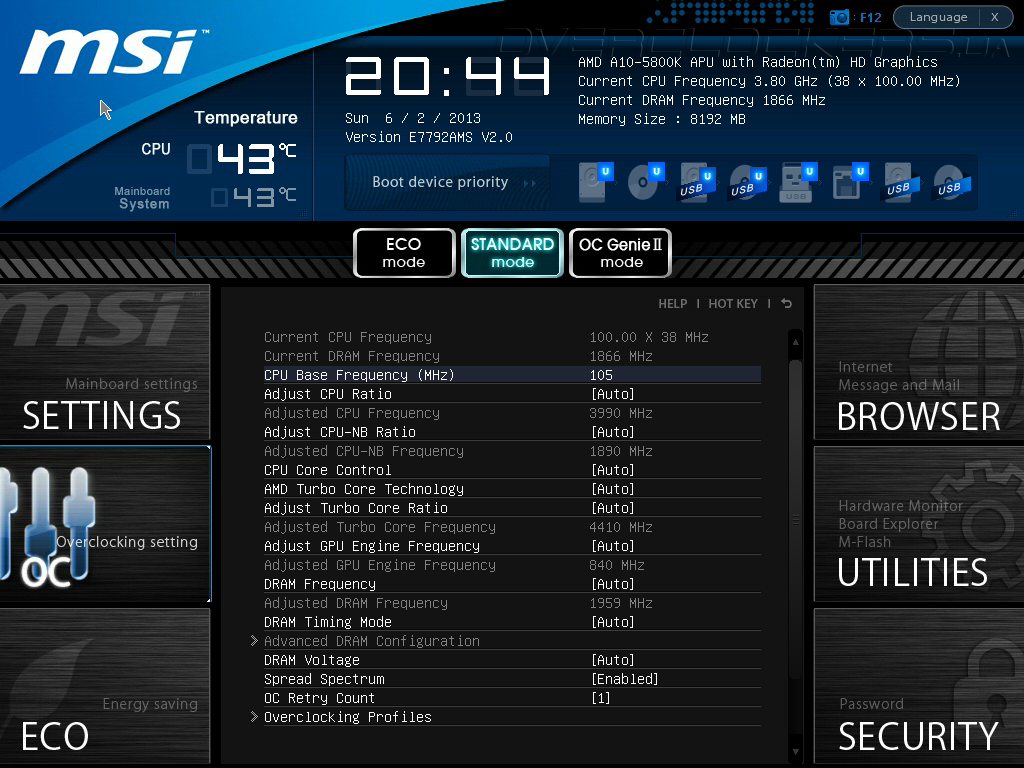

Наверное, максимальная базовая частота, что отобразилась перед нами, не должна сильно удивлять — это всего 105 МГц. Интересно, что прочие пункты подразумевают возможность выбора значения из выпадающего списка, здесь же необходимо либо вручную вводить нужное число, либо же пользоваться кнопками «+» и «–».

UEFI Setup MSI FM2-A75IA-E53

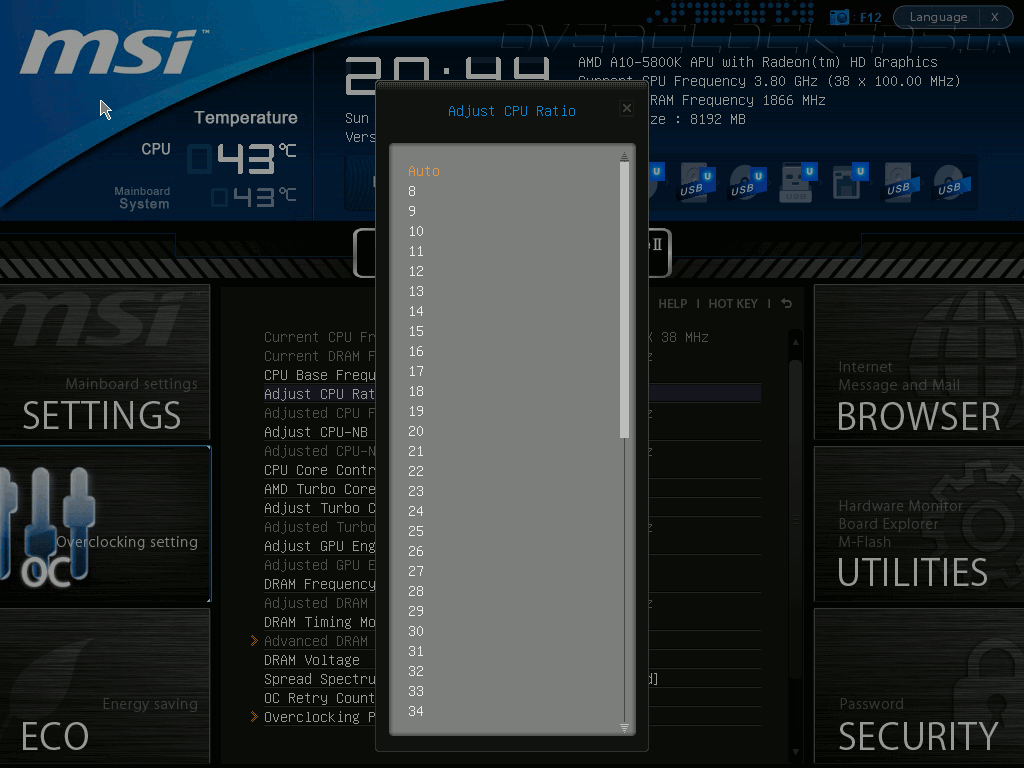

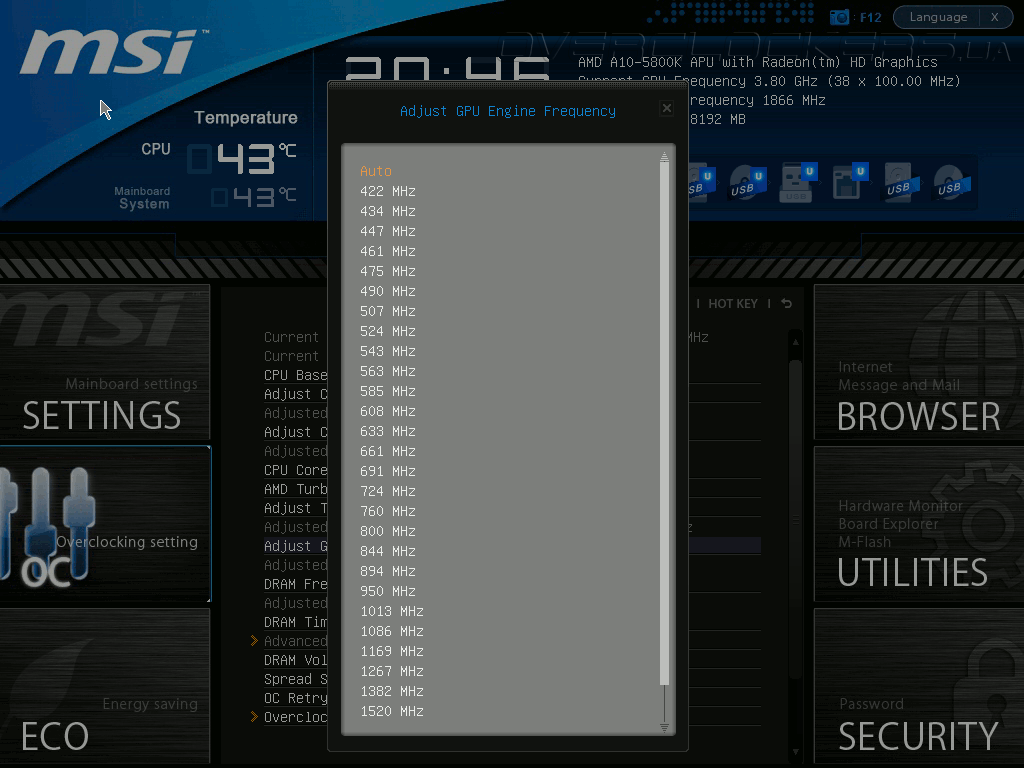

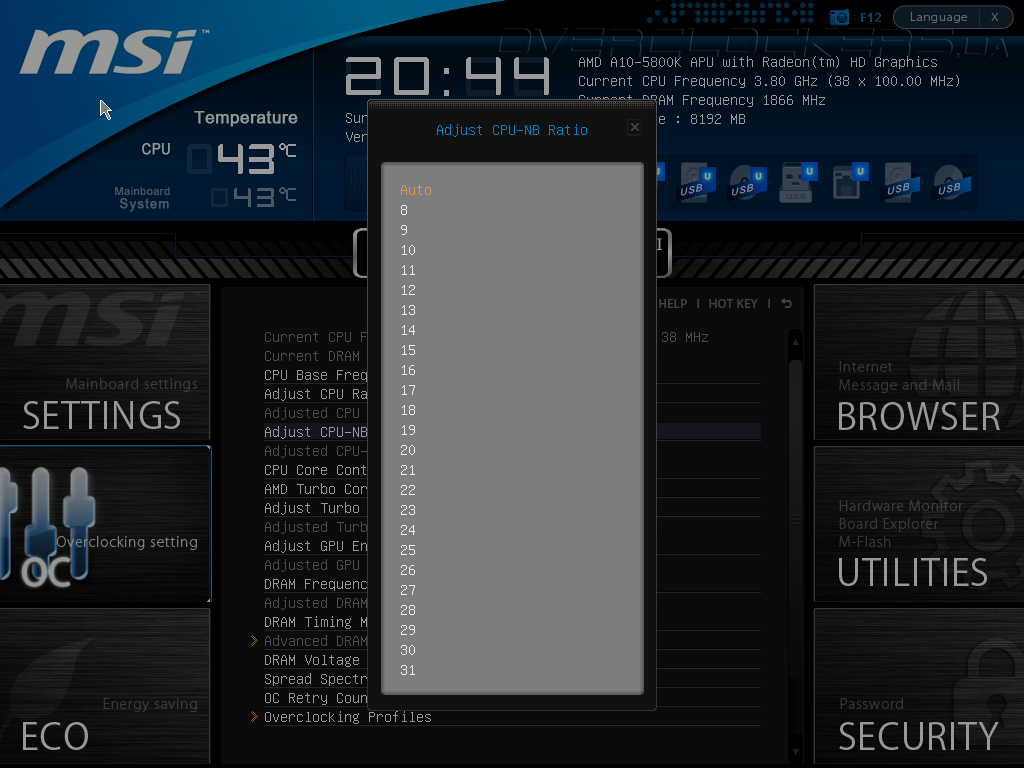

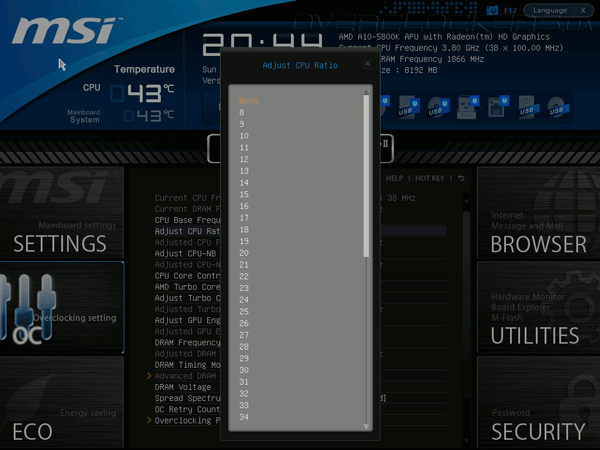

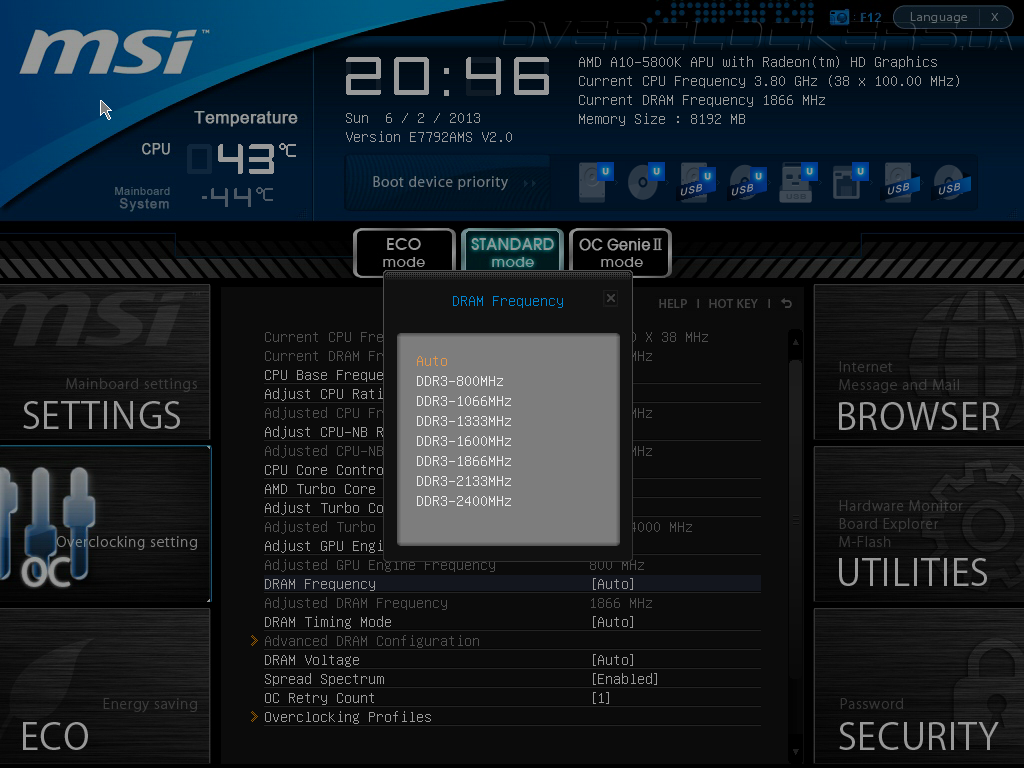

Диапазоны изменения остальных параметров, на первый взгляд, находятся в привычных пределах.

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

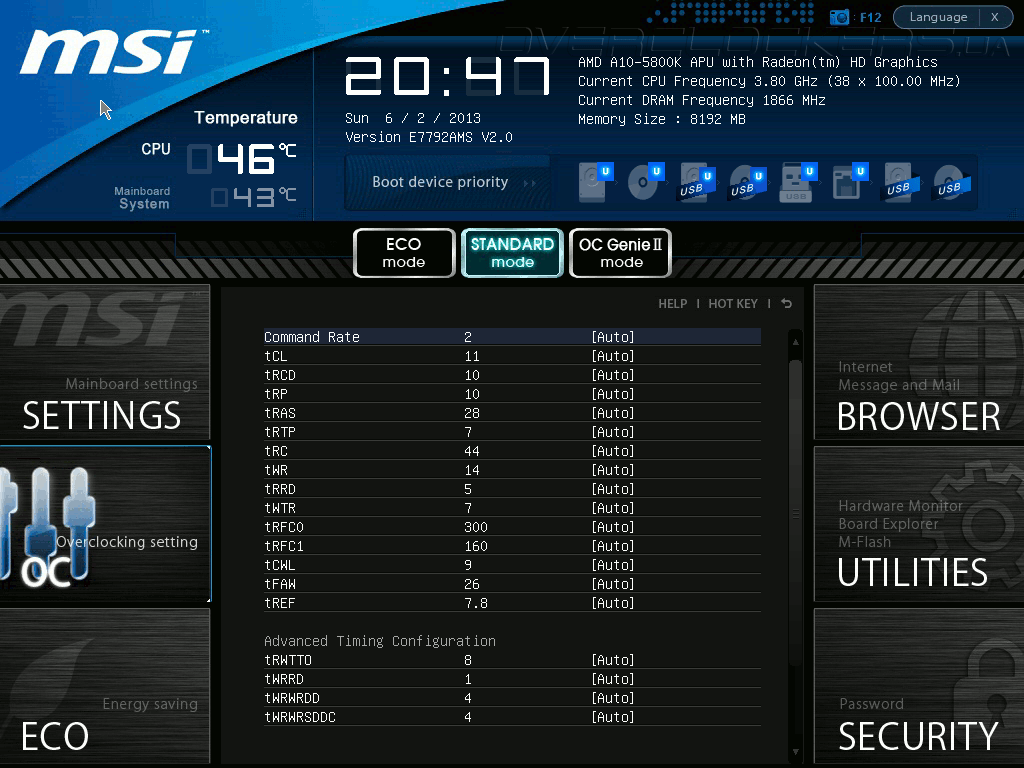

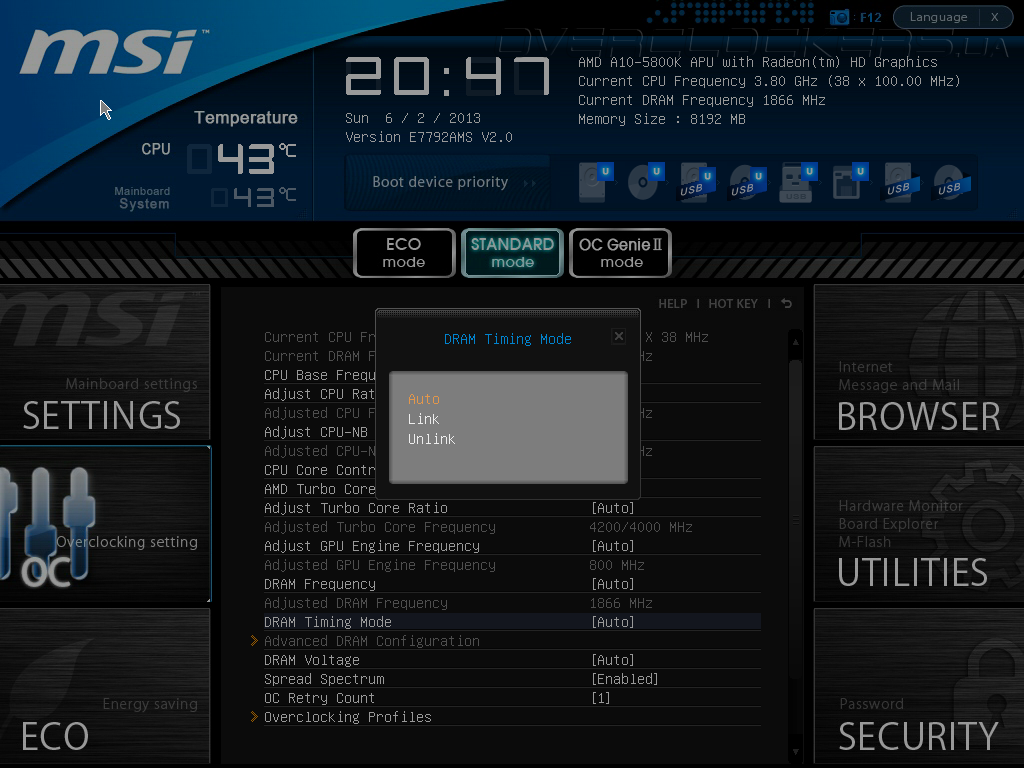

Настройки памяти сохранены в таком же виде: доступно два режима — Link и Unlink, при выборе первого выставленные задержки актуализируются для обеих каналов сразу.

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

Управление напряжением доступно лишь для DRAM. Остальные компоненты системы остались не у дел.

UEFI Setup MSI FM2-A75IA-E53

Пожалуй, делать сводную таблицу будет излишне.

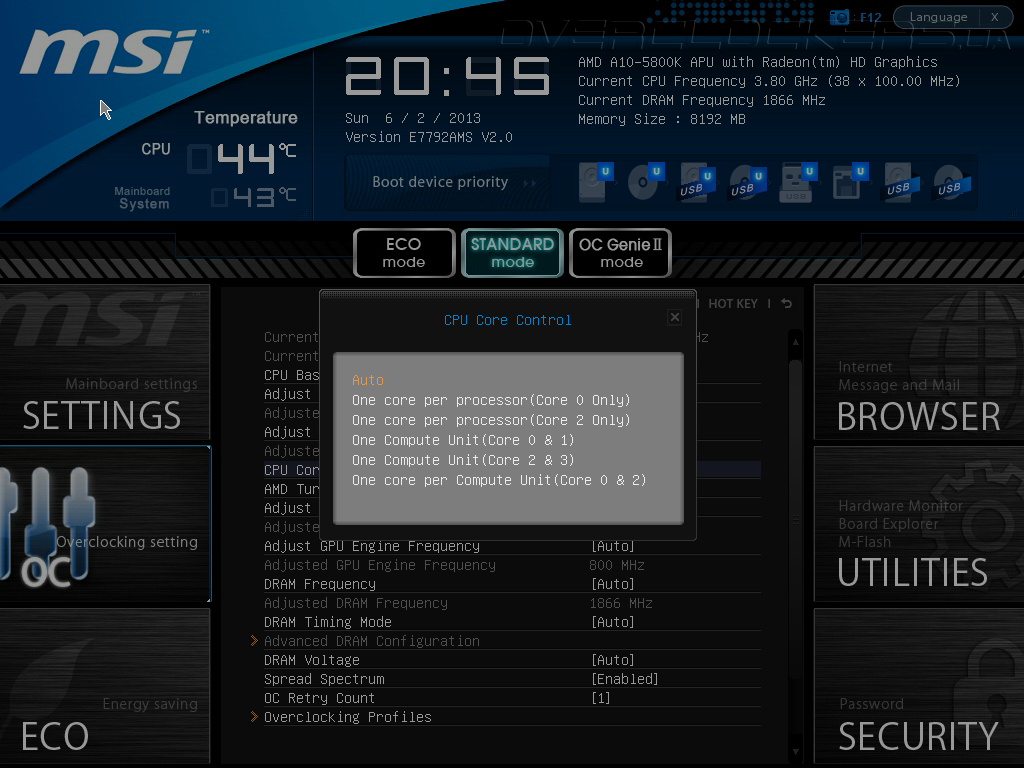

В этом же разделе можно управлять количеством активных ядер установленного APU.

UEFI Setup MSI FM2-A75IA-E53

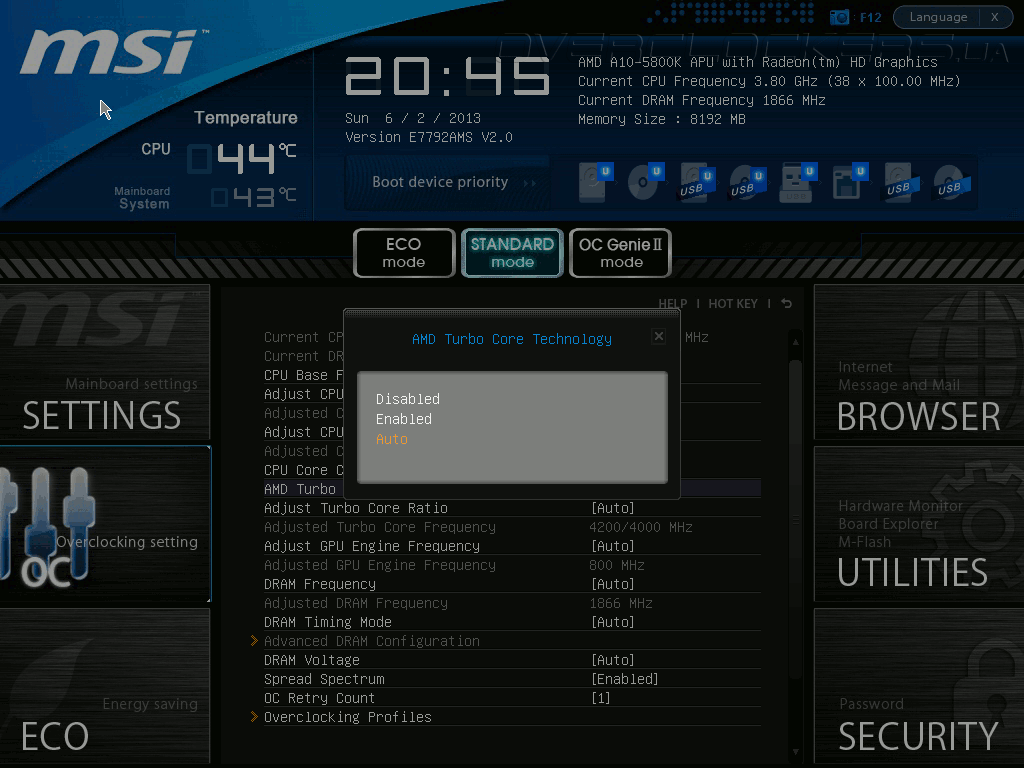

Судя по оформлению, подход инженеров к реализации технологии Turbo Core остался неизменен даже для такой простой модели.

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

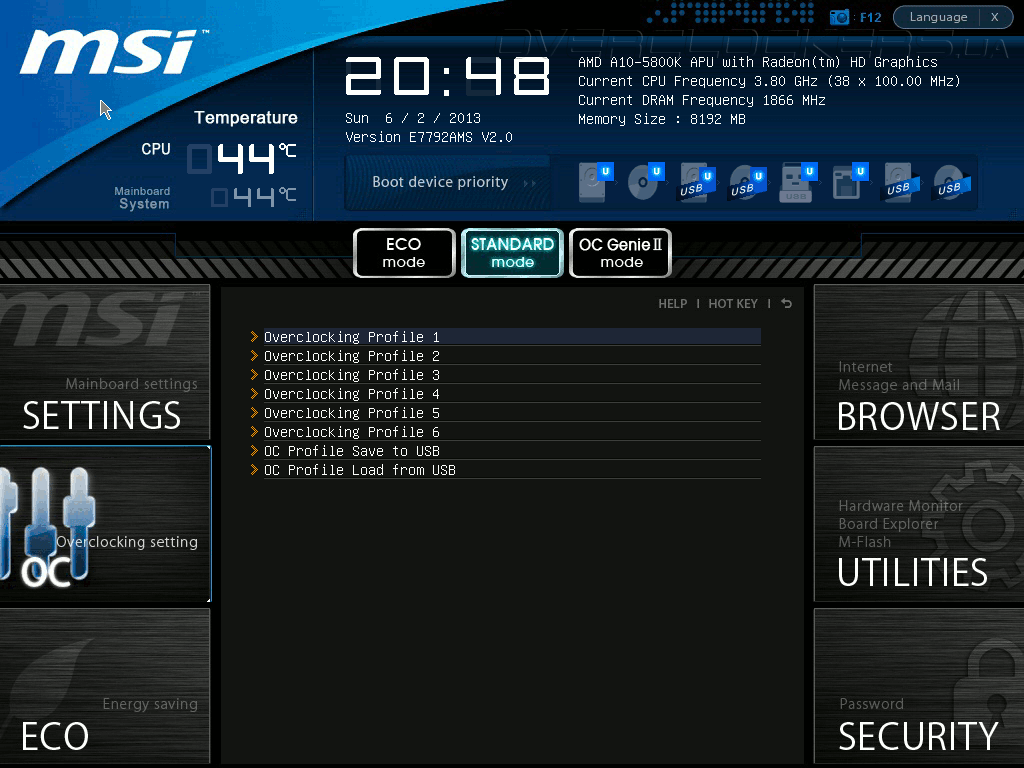

Не смотря на простой функционал, плата обладает возможностью хранить шесть профилей с настройками системы, не говоря уже про реализацию механизма по их сохранению на съёмный носитель.

UEFI Setup MSI FM2-A75IA-E53

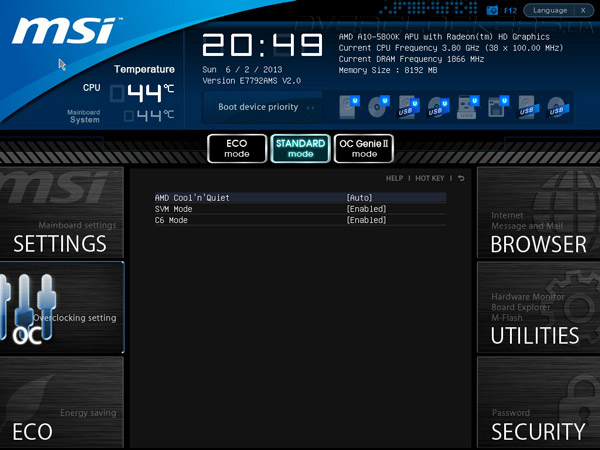

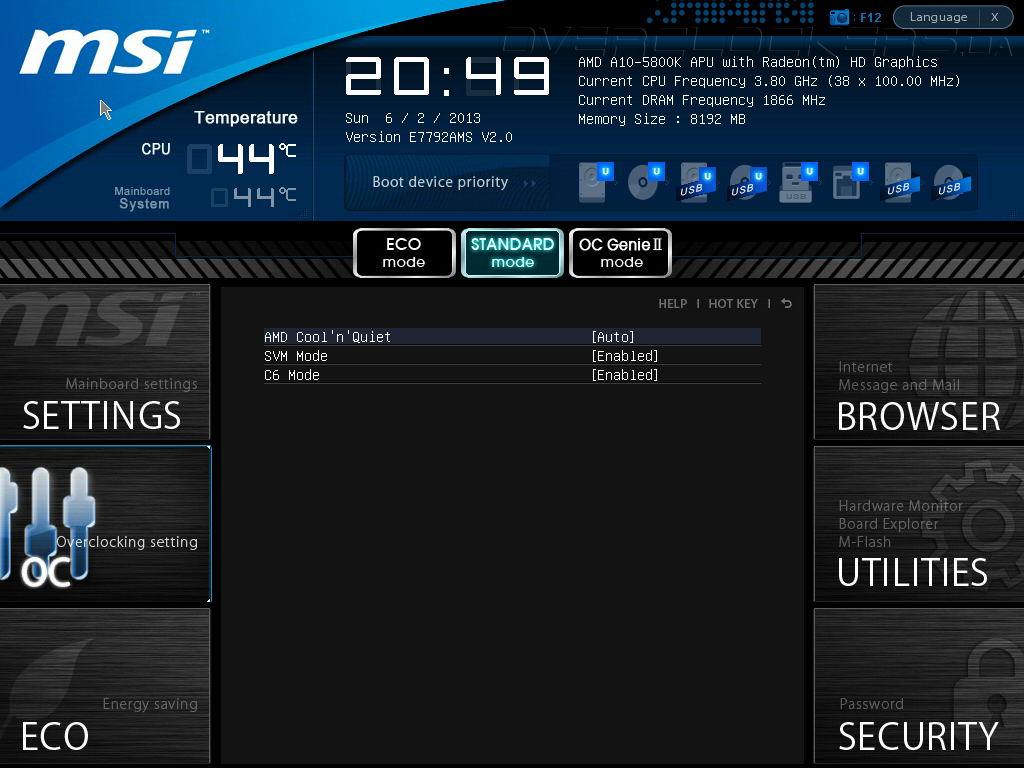

При необходимости отключения Cool’n’Quiet следует обратиться к вкладке CPU Features.

UEFI Setup MSI FM2-A75IA-E53

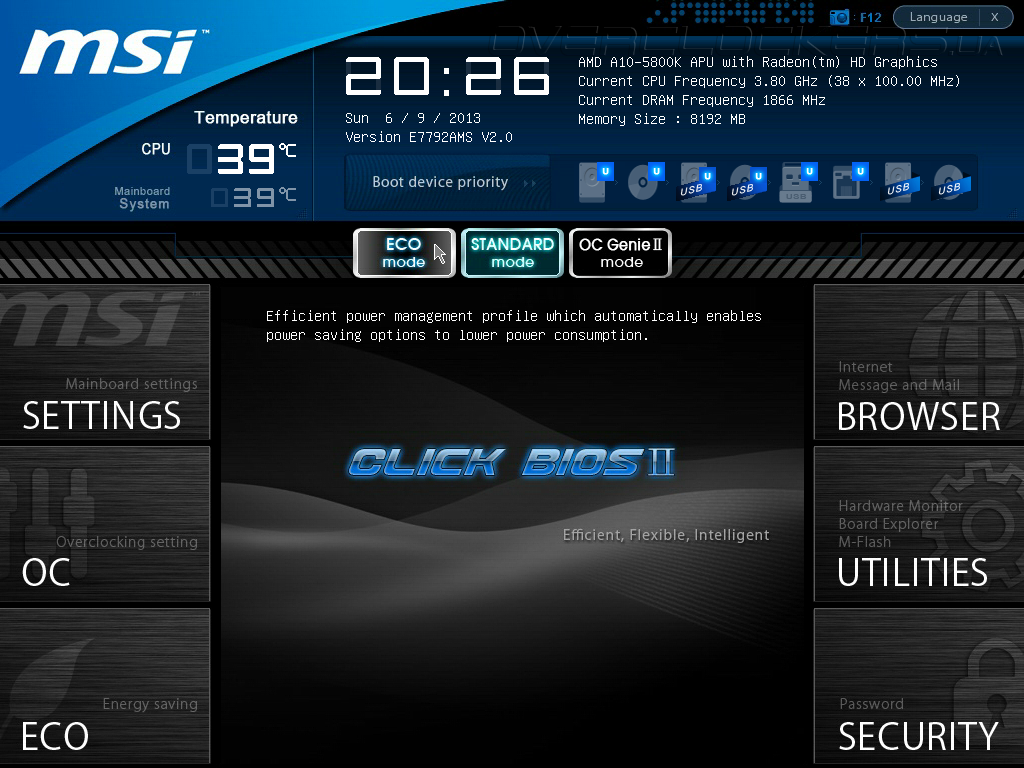

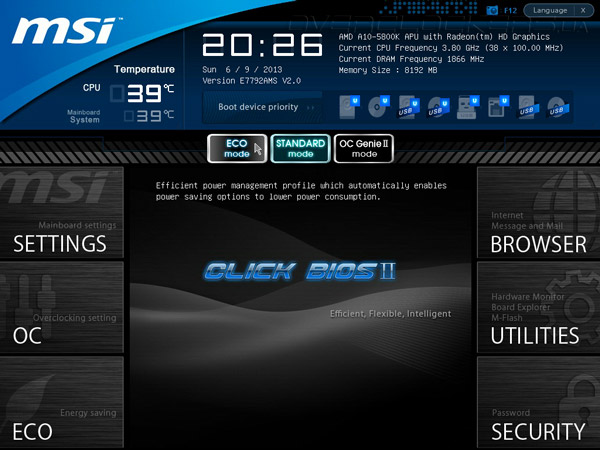

В завершении обзора возможностей UEFI испробуем готовые профили: разгон и режим, снижающий потребление платой электроэнергии. Начнём с последнего.

UEFI Setup MSI FM2-A75IA-E53

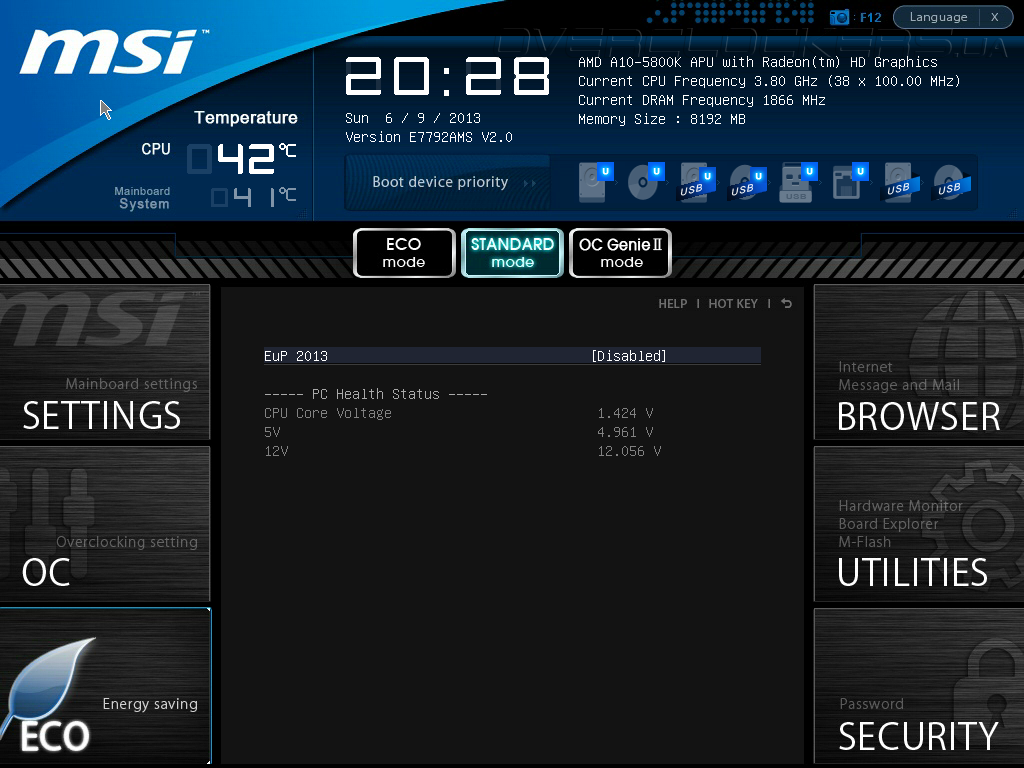

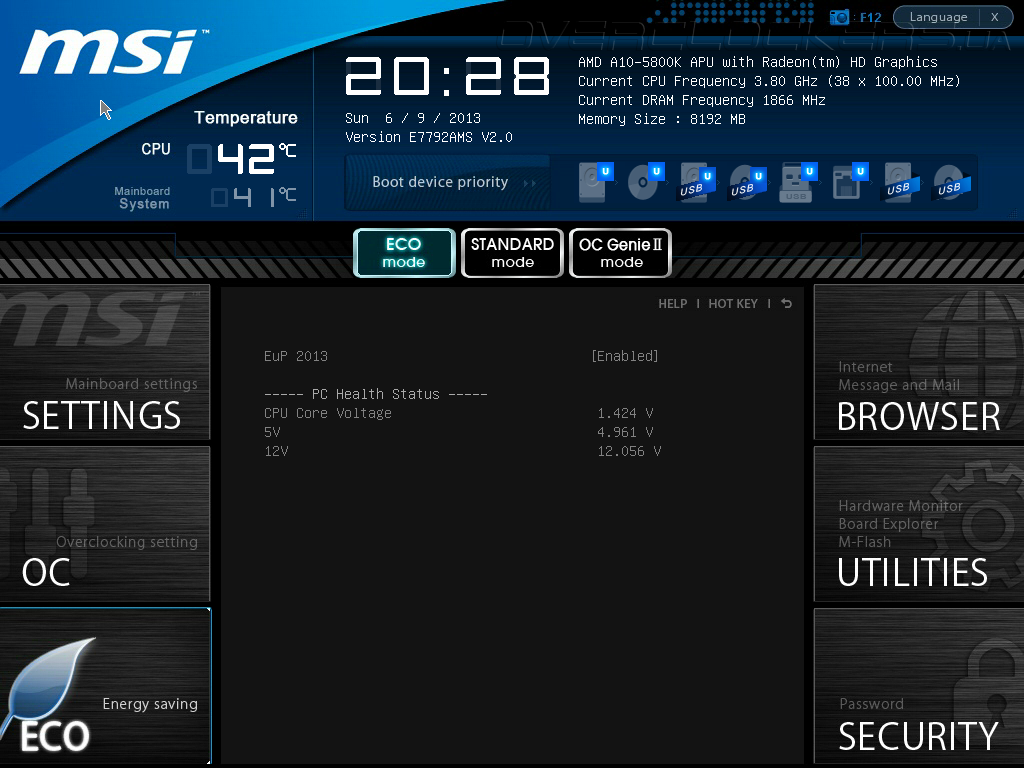

В прошлый раз эффекта от активации мы не обнаружили. Как оказалось, активируется стандарт потребительской электроники EuP 2013 (0,5 Вт в режиме ожидания), реализация которого в обязательном порядке затребована для всех продуктов, ввозимых в страны ЕС.

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

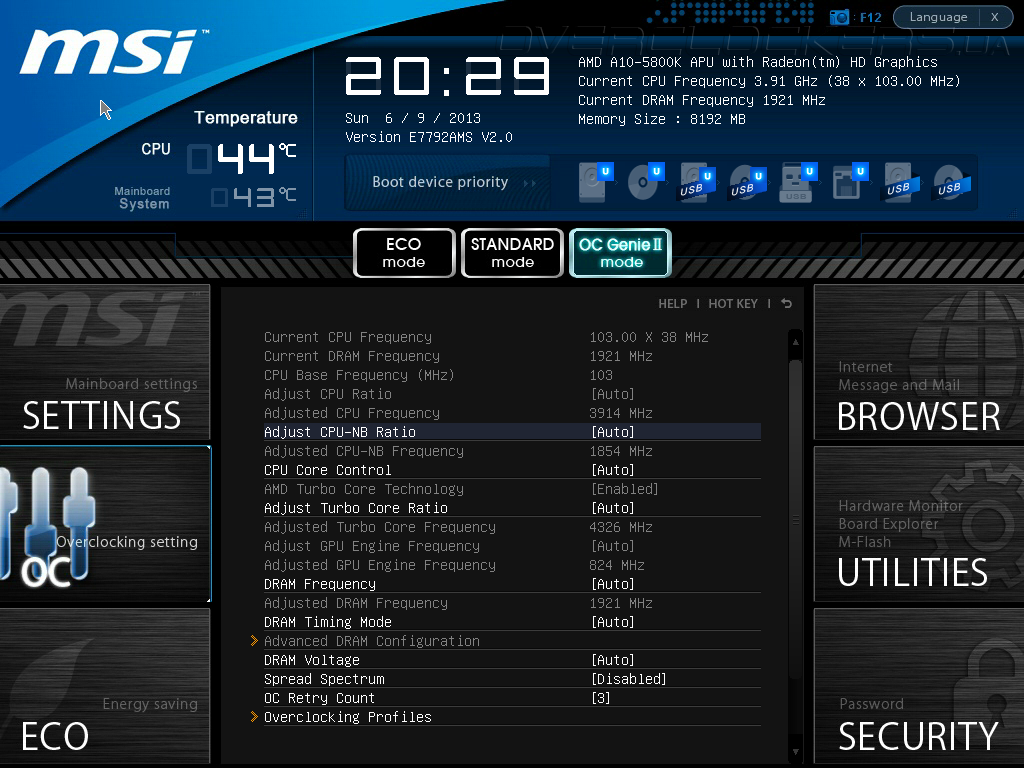

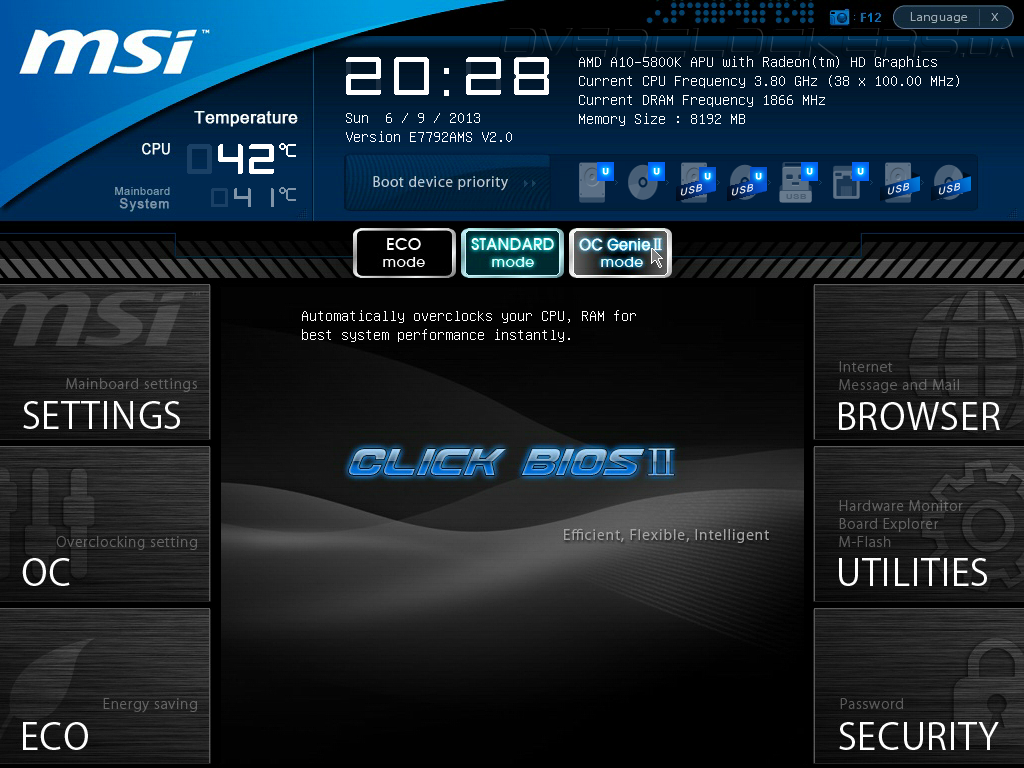

Авторазгон также не принёс вожделенного результата. На скриншотах всё выглядит довольно радужно, однако на деле ничего не происходит.

UEFI Setup MSI FM2-A75IA-E53

UEFI Setup MSI FM2-A75IA-E53

Более подробно этот момент мы освятим в разделе по тестированию продукта.


Комплектное ПО

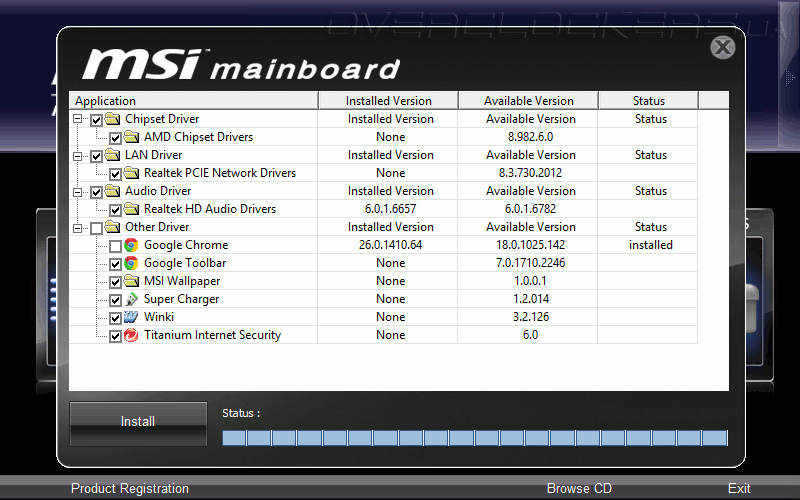

В комплекте с MSI FM2-A75IA-E53 поставляется диск, на котором можно обнаружить драйверы и несколько программ.

MSI FM2-A75IA-E53

К сожалению, для нашей системы не нашлись драйверы карт беспроводных сетей.

MSI FM2-A75IA-E53

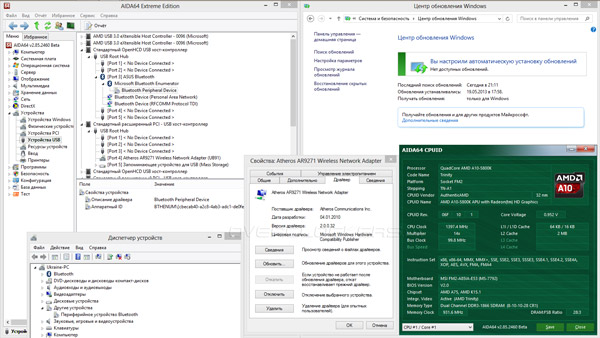

Отчасти проблема решилась возможностями самой Windows 8 — для Wi-Fi было установлено хоть и старое, но вполне работоспособное ПО.

MSI FM2-A75IA-E53

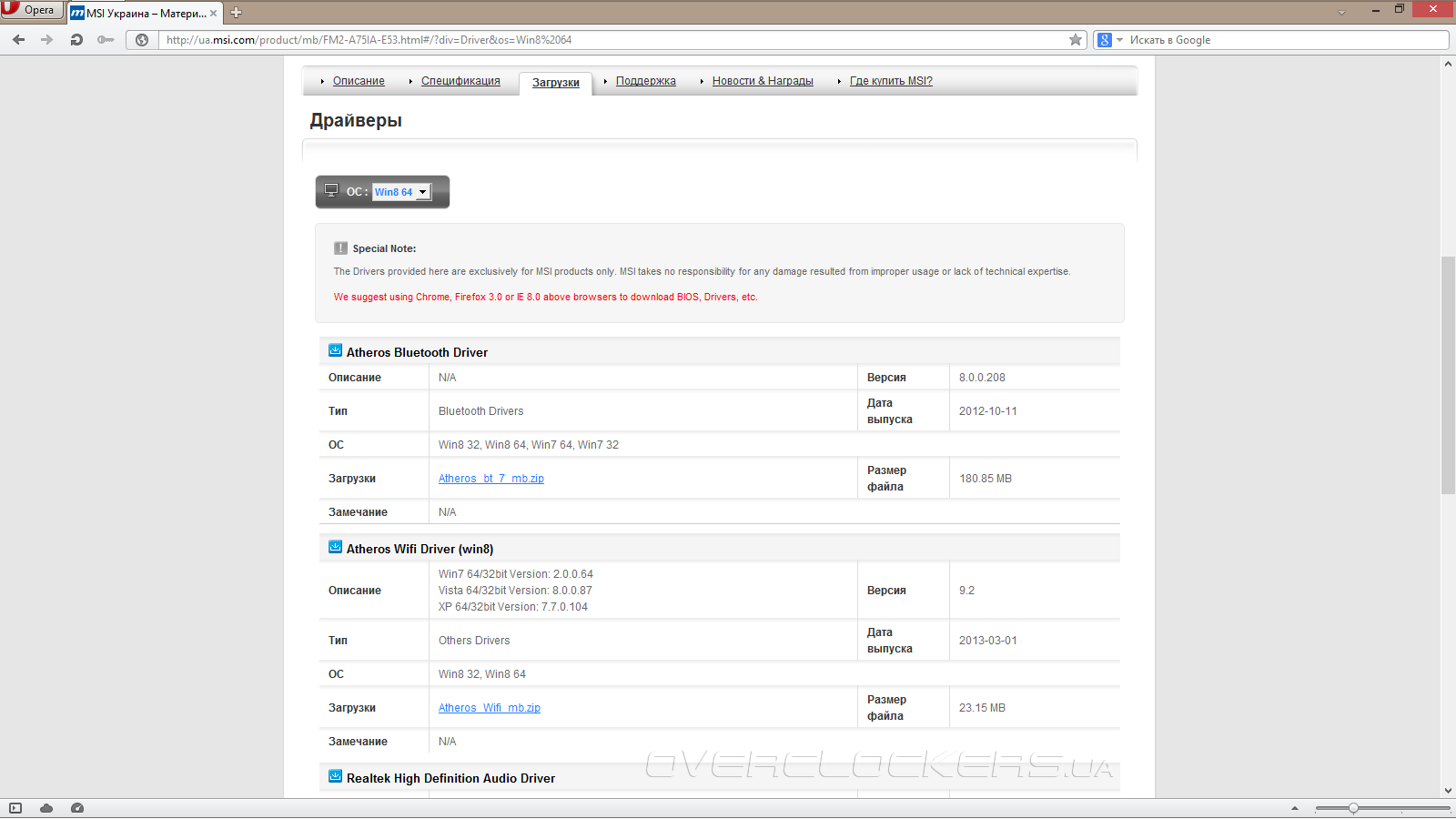

Впрочем, это уже хорошо — можно настроить соединение, получить доступ к Сети и загрузить, при наличии, актуальные версии драйверов с официального сайта MSI.

MSI FM2-A75IA-E53

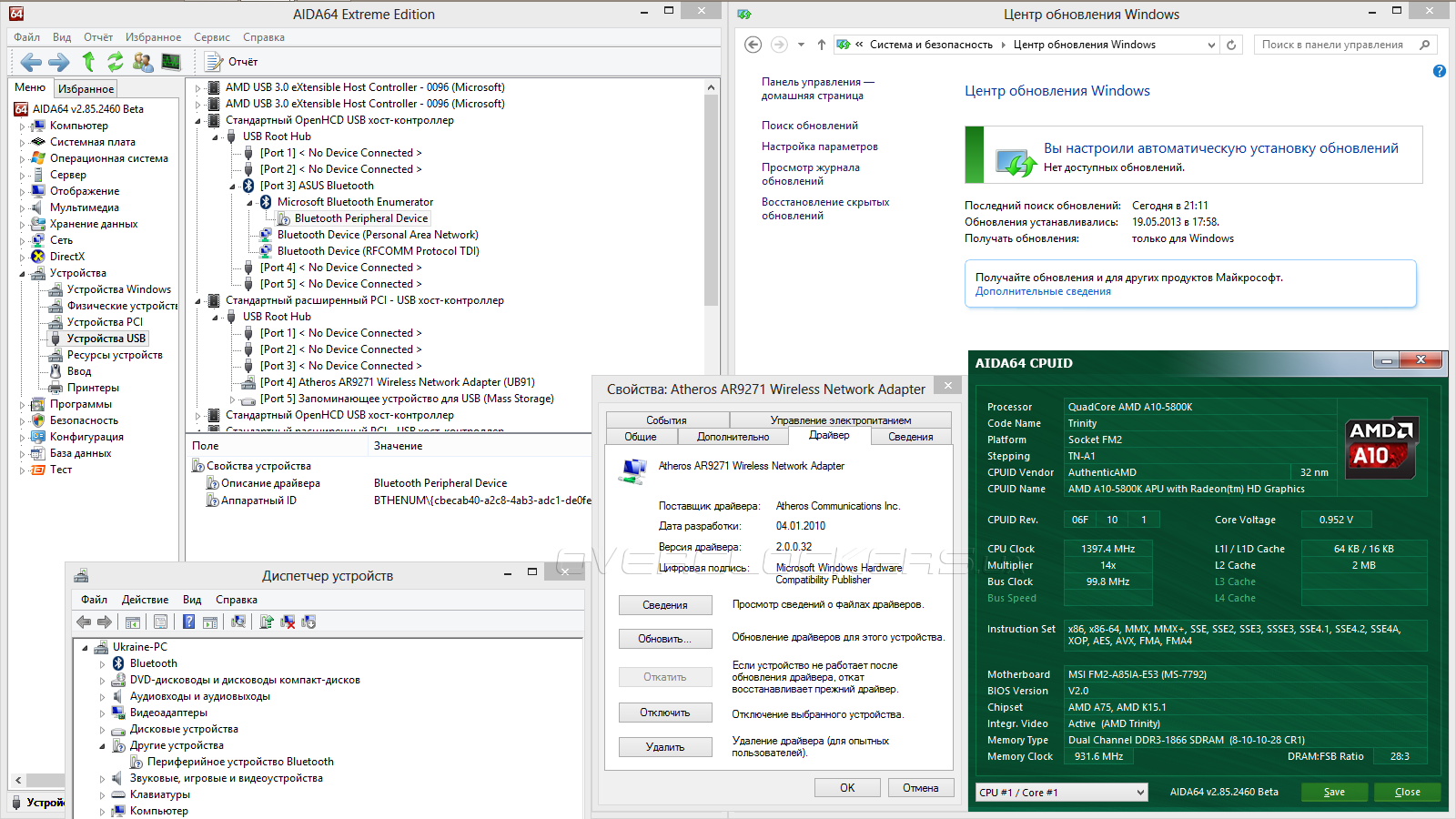

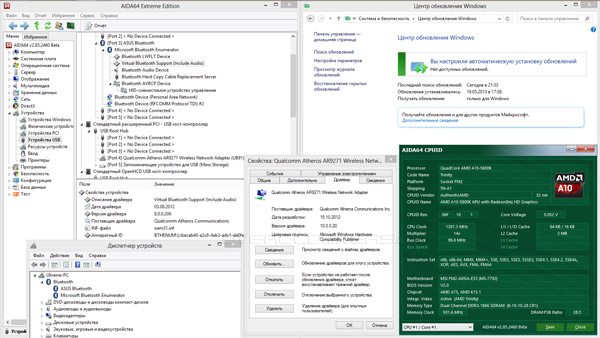

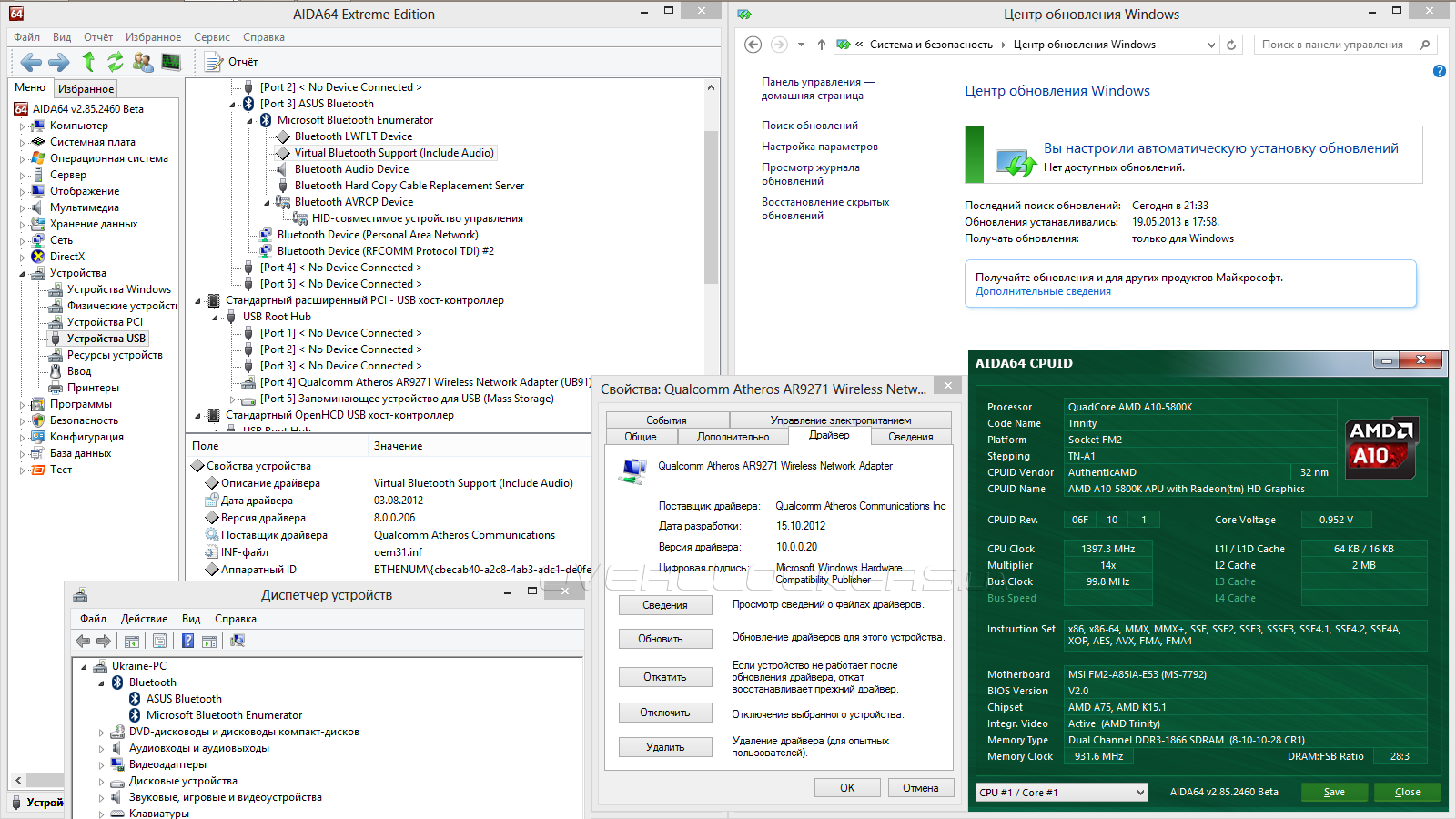

Хотя, иногда производители предоставляют не всегда последние версии ПО. Например, установленный драйвер карты беспроводной сети имеет версию 10.2, датированную прошлым годом, тогда как на сайте MSI представлен более «свежий» релиз 9.2. С Bluetooth еще интереснее — брендовая принадлежность продукта причислена явно не к MSI. Видимо, какая-то ошибка с определением «железа», номер которого совпадает с аналогичным устройством другой компании.

MSI FM2-A75IA-E53

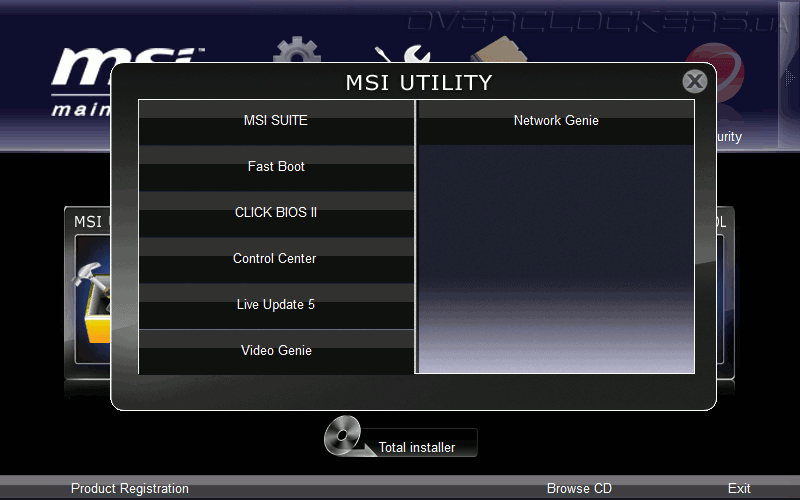

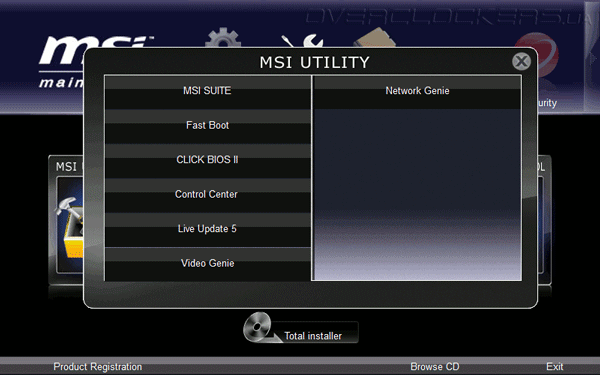

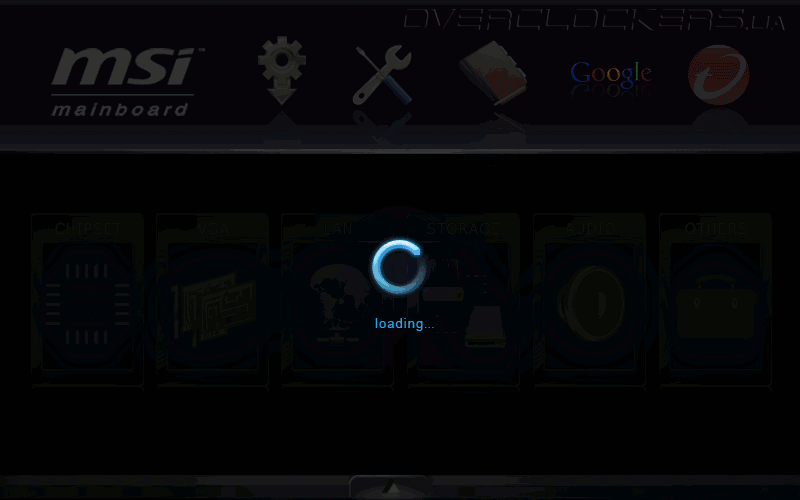

Теперь перейдем к утилитам.

MSI FM2-A75IA-E53

Самая интересная, как нам кажется, Control Center, которая, почему-то, оказалась неспособной к автоматическому обновлению. Каждый раз оповещение о новой версии исправно появлялась, но при согласии произвести установку ничего не происходило.

MSI Control Center

Последняя версия была без труда загружена с официального сайта компании и установлена.

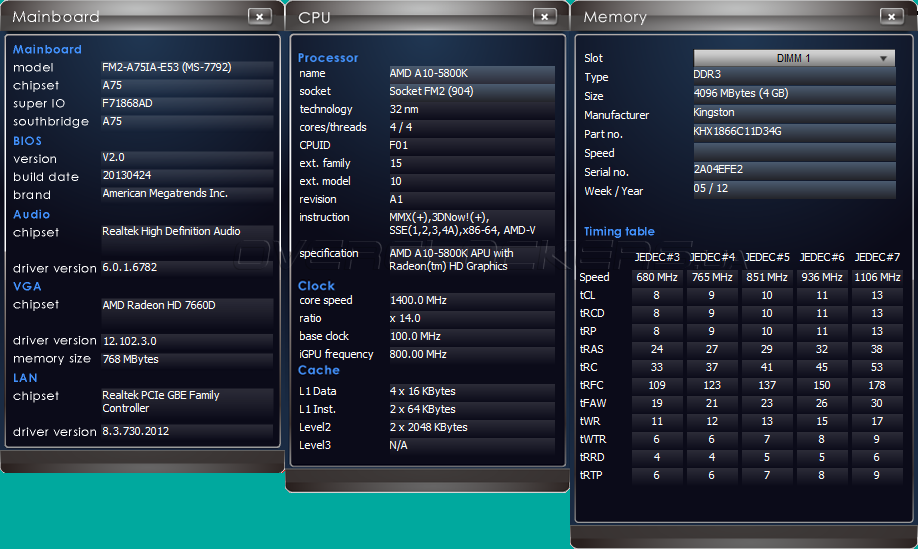

Если внимательно посмотреть на скриншоты, то можно заметить, что Aida64 некорректно определяет модель материнской платы. Фирменная утилита от производителя такими огрехами не обладает, она замечательно справилась с отображением справочной информации о системе и её отдельных компонентах.

MSI Control Center

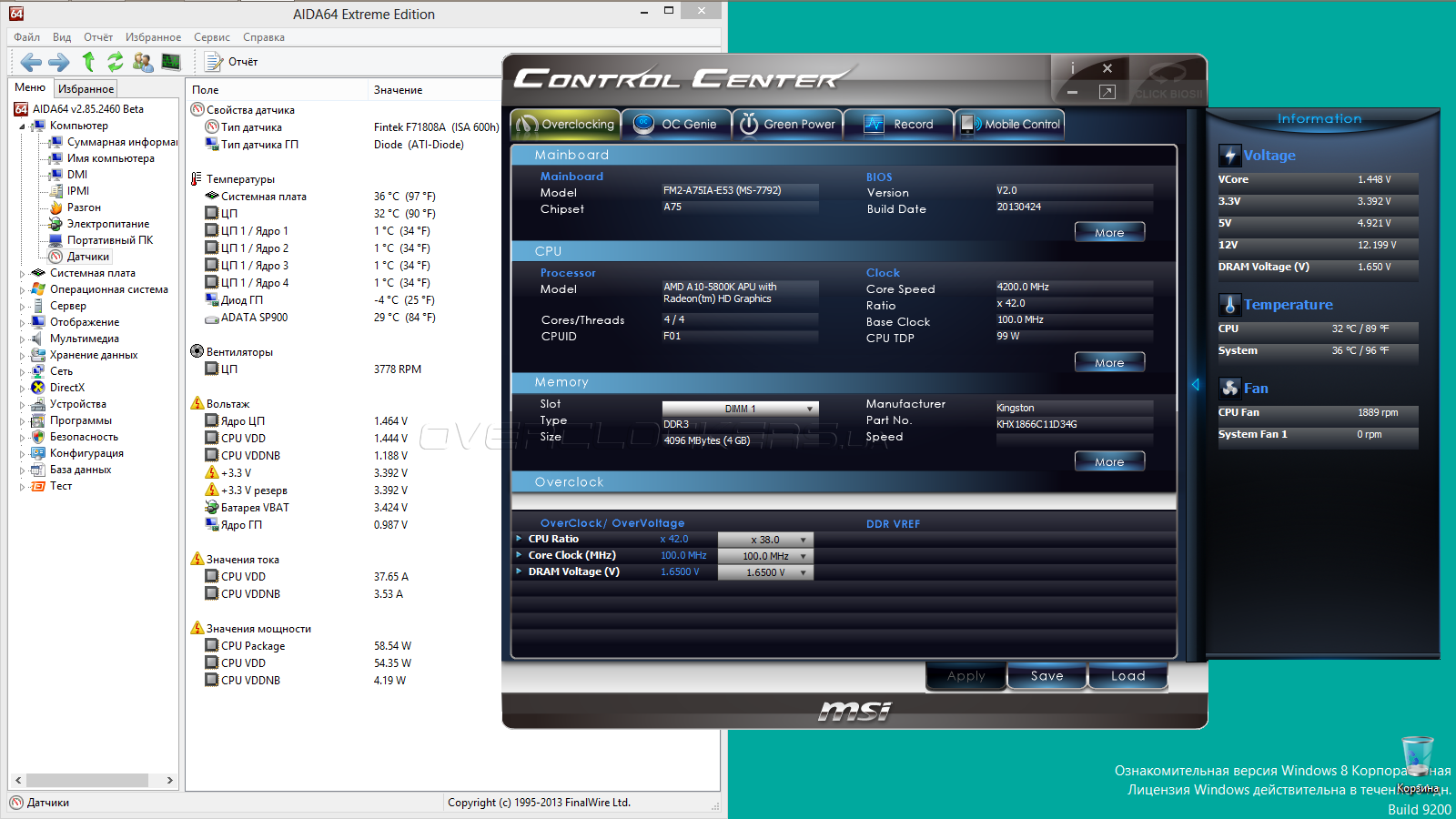

Наиболее интересующий нас аспект в ней — контроль за действующими напряжениями в системе и, быть может, большая функциональность на фоне возможностей UEFI по разгону системы. Всё это на поверку оказалось, к сожалению, слабо реализовано. Возможен лишь контроль базовых параметров, а расширенного функционала тем более не видать.

MSI Control Center

Первичный осмотр продукта и возможностей его UEFI не рисуют радужных картин в области выдающегося разгона. С другой стороны, от решений Mini-ITX пока не стоит ожидать большего. Мы же все-таки попробуем выяснить наличие хоть какого-нибудь потенциала в следующем разделе нашей статьи.
