Характеристики платы
| Модель | MSI X79A-GD45 (8D) |
| Чипсет | Intel X79 Express |
| Процессорный разъем | Socket LGA2011 |
| Процессоры | Core i7 (Sandy Bridge-E) |
| Память | 8 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2666*(O.C.), максимум 128 ГБ |
| Слоты PCI-E | 3 PCI Express 3.0 x16 2 PCI Express 2.0 x16@x8 1 PCI Express 2.0 x1 |
| Слоты PCI | – |
| Количество подключаемых вентиляторов | 5 (4pin) |
| Порты PS/2 | 1 |
| Порты USB | 4 x 3.0 (2 разъема на задней панели) 10 x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel X79 Express) 4 канала SATA 3 Гбит/с (Intel X79 Express) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel X79 Express) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический и коаксиальный |
| Встроенная сеть | Intel 82579V (Gigabit Ethernet) |
| FireWire | – |
| COM | 1 (на плате) |
| LPT | – |
| BIOS/UEFI | AMI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | OC Genie II, кнопка Power, кнопка сброса настроек CMOS на задней панели, точки замера ключевых напряжений |
Комплект поставки
Упаковка MSI X79A-GD45 (8D) имеет средние размеры и выполнена в тёмных тонах. Оформление коробки призвано обратить внимание пользователя в первую очередь на факт применения качественной элементной базы «военного класса» при производстве материнской платы.
Обратная сторона упаковки посвящена более подробному описанию концепции Military Class III. Здесь также упомянуты и другие особенности платы: Click BIOS II, поддержка интерфейса PCI-E 3.0, функции OC Genie II, Super Charger, Instant OC и другие опции.
Принимая во внимание, что MSI X79A-GD45 (8D) позиционируется производителем как решение, обладающее удачным соотношением между ценой и возможностями, мы не ожидали обнаружить в комплекте с платой большое количество аксессуаров, которые, как известно, удорожают продукт в целом. Тем не менее, комплект поставки включает все необходимое для сборки современной производительной системы даже с двумя видеокартами и массивом из нескольких накопителей:
- руководство пользователя;
- краткая инструкция по разгону и настройке платы;
- сертификат надежности от независимой лаборатории, подтверждающий высокое качество элементной базы;
- диск с драйверами и утилитами;
- набор коннекторов M-Connector, позволяющий облегчить подключение разъёмов фронтальной панели;
- заглушка на заднюю стенку корпуса;
- шесть шлейфов SATA 6Gb/s;
- мостик NVIDIA SLI.
Внешний вид и функциональность
Дизайн MSI X79A-GD45 (8D) в целом имеет привычные черты для последнего поколения среднеценовых материнских плат MSI формата ATX(305 x 244 мм): тёмно-коричневый текстолит, синие и черные слоты расширения, а также серые радиаторы на чипсете и силовых элементах питания. Расположение элементов на плате практически полностью повторяет таковое для старшей модели в линейке — MSI X79A GD65 (8D), лишь с некоторыми изменениями, которые в первую очередь коснулись модуля VRM и конфигурации портов SATA. Разводка платы действительно сложная и свободного места на текстолите практически нет, однако все разъёмы и слоты находятся в наиболее подходящих для них местах и на оптимальном удалении друг от друга, не мешая аккуратной укладке проводов внутри системного блока.
Разработчиками удалось разместить все компоненты на лицевой стороне печатной платы, в то время как обратная — оставлена пустой. Отметим лишь, что процессорный сокет изготовлен подрядчиком Lotes.
MSI X79A-GD45 (8D) поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить составляет 128 ГБ. Немаловажно, что так же, как и решение, стоящее на ступеньку выше, тестируемая плата предлагает пользователям сразу 8 DIMM слотов (о чем свидетельствует приставка 8D в названии), которые разделены пополам процессорным сокетом. К слову, в ассортименте материнских плат MSI на чипсете Intel X79 также есть модель MSI X79A-GD45, которая отличается от рассматриваемого продукта только количеством доступных DIMM-слотов, которое было сокращено до четырёх. Напомним, что MSI X79A-GD45 (8D), как и другие платы на наборе системной логики Intel X79 Express, поддерживает четырёхканальный режим работы оперативной памяти, однако по результатам наших тестов, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.
Подсистема питания процессора с применением ШИМ-контроллера uP1618A производства компании uPi Semiconductor выполнена по схеме «8+1 фаза». При этом восемь фаз задействованы непосредственно для питания самих вычислительных ядер, а еще одна — для «системного агента». Твердотельные конденсаторы, дроссели с ферритовыми сердечниками, а также силовые транзисторы DrMOS II, которые применялись при производстве платы, должны положительно повилять на стабильность работы, разгонный потенциал и срок службы MSI X79A-GD45 (8D). Как мы уже упоминали, разработчики отдельно отмечают, что элементная база, используемая для рассматриваемой материнской платы, была протестирована независимой лабораторией на соответствие военному стандарту качества MIL-STD-810G.
Для обеспечения питания элементов материнской платы предусмотрены силовой разъем EPS12V и 24-контактный разъём ATX, которые удачно расположены — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов. При установке двух или даже трёх видеокарт рекомендуется также задействовать 4-контакный разъём питания, установленный возле разъёмов SATA. Тем, кто не доверяет программным методам мониторинга, стоит обратить внимание и на наличие на текстолите точек замера напряжения питания на основных узлах платы V-check points.
Набор слотов расширения представлен тремя полноскоростными слотами PCI Express третьей ревизии, двумя скоростными PCI Express 2.0 х16@8, а также одним PCI-E 2.0 х1. Материнская плата MSI X79A-GD45 (8D) поддерживает установку двух и даже трёх видеоускорителей с двухслотовой системой охлаждения в режимах NVIDIA SLI и AMD CrossFireX (в конфигурациях x16/x16 и x16/x16/x8). Компоновка скоростных интерфейсов, на наш взгляд, выполнена грамотно и продуманно, при этом особенно радует удачное расположение разъема PCI Express 2.0 х1.
Справа от слотов расширения распаян чипсет Intel X79 Express, который скрыт за достаточно массивным алюминиевым радиатором с синей декоративной вставкой. Там же, у правого края печатной платы, установлены порты SATA, работу которых обеспечивает южный мост Intel X79 Express. Два разъёма окрашенные в белый цвет поддерживают стандарт SATA 6 Гбит/с и именно к ним производитель рекомендует подключать системный жёсткий диск или SSD-накопитель для получения максимальной производительности.
Между портами SATA и 24-контактным силовым разъёмом мы обнаружили переключатель микросхем BIOS, который может пригодиться пользователю в случае неудачной прошивки или возникновения неполадок с основным чипом с микрокодом.
В правой нижней части платы распаян контроллер NEC D720200AF1, который поддерживает один внутренний и два внешних порта USB третьей ревизии, колодки USB 2.0, а также разъёмы для подключения элементов фронтальной панели корпуса.
У нижнего края текстолита установлены кнопки запуска системы и активации функции автоматического разгона OC Genie II. Индикатор POST-кодов, а также клавиши управления базовой частотой в модели MSI X79A-GD45 (8D) отсутствуют, что не удивительно, принимая во внимание позиционирование продукта.
Система охлаждения системной платы MSI X79A-GD45 (8D) представлена двумя алюминиевыми радиаторами: на «южном мосту» и группе транзисторов Dr.MOS возле процессорного разъема. Декоративные накладки с надписями MSI и Military Class III неплохо выглядят, но немного уменьшают эффективность рассеивания тепла охладителями.
Контакт радиатора с силовыми элементами системы питания осуществляется через термопрокладку.
Внешний осмотр платы мы традиционно закончим изучением задней I/O-панели которая включает:
- два порта PS/2 (для подключения клавиатуры и мышки);
- два разъема USB 3.0 и шесть USB 2.0;
- интерфейс Gigabit Ethernet (Intel 82579V);
- кнопку сброса настроек CMOS;
- оптический и коаксиальный аудиовыходы S/PDIF;
- шесть гнезд Mini-Jack с поддержкой 7.1-канального звука.
Благодаря поддержке фирменной функции Super Charger зарядку портативных устройств, подключаемых к ПК с помощью USB-интерфейса можно осуществлять даже при выключенном компьютере.
UEFI
Так же, как и большая часть современных материнских плат, MSI X79A-GD45 (8D) оснащена прошивкой с поддержкой Unified EFI, приятным графическим интерфейсом Click BIOS II и возможностью управления с помощью мыши.
Во вкладке Mainboard Settings собраны настройки, которые касаются конфигурации слотов PCI-E, внутренних и внешних портов, управления функциями чипсета, звукового кодека и дополнительных контроллеров.
Также в разделе Hardware Monitor можно осуществлять мониторинг температуры чипсета и CPU и управлять подключенными к системной плате вентиляторами.
В меню Boot задается последовательность устройств, с которых будет загружаться операционная система.
Во вкладке Management Setup опытные пользователи могут осуществить настройку режимов работы некоторых энергосберегающих технологий, поддержкой которых обладает MSI X79A-GD45 (8D).
Следующий пункт главного меню интерфейса Click BIOS называется Overclocking Settings и, как можно легко догадаться, именно здесь собраны все настройки, которые касаются ручного и автоматического разгона CPU и оперативной памяти.
В этом разделе пользователь может осуществить следующие действия:
- вручную увеличить частоту тактового генератора (80—200 МГц);
- активировать функцию авторазгона OC Genie II;
- установить базовый множитель (х1, х1,25, х1,67);
- выбрать частоту работы оперативной памяти (1066/1333/1600/1866/2133/2400/2666МГц) или активировать один из профилей X.M.P;
- управлять процессорными технологиями (Hyper-Threading, VT-D Tech, Intel Virtualization technology и т.д);
- настроить режим энергопотребления процессора в различных режимах (EIST, C-State) и работу технологии Intel Turbo Boost 2.0;
- повысить или понизить напряжение питания основных компонентов материнской платы.
Меню DRAM Timing Mode предоставляет опытным пользователям возможность настроить всевозможные основные и второстепенные задержки работы оперативной памяти, а также активировать один из профилей их работы.
Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений вручную:
| Параметр | Диапазон изменения напряжений, В | Шаг, В |
| CPU Core Voltage | 0,8—1,8 | 0,005 |
| System Agent Voltage | 0,85—1,7 | 0,005 |
| CPU I/O Voltage | 0,85—1,69 | 0,02 |
| CPU PLL Voltage | 1,4—2,5 | 0,02 |
| DDR CHA_A/B Voltage | 1,05—2,445 | 0,015 |
| DDR CHA_C/D Voltage | 1,05—2,445 | 0,015 |
| DDR CHA_A CA Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_B CA Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_C CA Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_D CA Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_A DQ Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_B DQ Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_C DQ Vref Voltage | 0,435—1,15 | 0,025 |
| DDR CHA_D DQ Vref Voltage | 0,435—1,15 | 0,025 |
| PCH 1.1 Voltage | 0,9—1,9 | 0,02 |
| PCH 1.5 Voltage | 1,2—1,9 | 0,1—0,02 |
Столь широкие возможности настройки напряжения питания оперативной памяти, вероятно, пригодятся лишь небольшому кругу продвинутых пользователей, которые постараются максимально оптимизировать каждый доступный параметр в процессе тонкого тюнинга системы. В целом же возможности управления напряжением у MSI X79A-GD45 (8D) находятся на среднем уровне, чего будет вполне достаточно для умеренного разгона.
Следующий раздел UEFI носит название Energy Saving и, как можно догадаться из названия, здесь собраны настройки энергосберегающих технологий, а также «продвинутого» управления другими функциями, касающимися питания. Помимо этого, здесь приводятся данные программного мониторинга основных системных напряжений.
Меню Utilities включает три приложения:
- HDD Backup — это простой и интуитивно понятный инструмент для резервного копирования;
- утилита Live Update позволяет загрузить из Сети и установить актуальную версию прошивки платы;
- небольшая программа M-Flash позволяет обновить версию BIOS с помощью USB накопителя.
В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.
В целом возможности UEFI материнской платы MSI X79A-GD45 (8D) находятся на уровне аналогичных решений формата ATX, без каких либо существенных ограничений. Это позволит опытным и начинающим пользователям осуществить не только тонкую настройку системы, но и умеренный разгон.
Программное обеспечение
От рассказа о возможностях UEFI перейдем к изучению набора фирменного программного обеспечения, которое поставляется вместе с MSI X79A-GD45 (8D). На диске к материнской плате, помимо драйверов и дополнительных мультимедийных программ, присутствуют полезные утилиты, которые будут интересны как продвинутым пользователям, так и новичкам.
Первая программа называется Control Center и с её помощью пользователи могут не только получить подробную информацию о системе, осуществлять мониторинг температур центрального процессора и чипсета, а также управлять подключенными к плате вентиляторами, но и производить разгон процессора и модулей RAM, не покидая операционной системы. В разделе Overclocking также можно настроить режим работы технологии Turbo Boost, активировать функцию автоматического разгона OC Genie II и оптимизировать тайминги ОЗУ.
Кроме этого, во вкладке Green Power утилиты Control Center собраны настройки энергосберегающих технологий, а также показатели программного мониторинга напряжения питания основных узлов системы. При необходимости в этом разделе пользователь также может отключить индикаторы переключения фаз питания (APS).
Вторая программа из комплекта поставки, на которую стоит обратить внимание, называется так же, как и фирменная графическая оболочка UEFI BIOS от MSI — Click BIOS II.
По сути, эта утилита копирует большую часть настроек прошивки платы, однако их изменение можно производить в режиме реального времени, не выходя из операционной системы. Правда, чтобы настройки вступили в силу придется перезагрузить систему. Для начинающих пользователей использование программы может показаться более простым и понятным, однако энтузиастам будет гораздо проще осуществить те же операции в BIOS.
Тестовая конфигурация
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
- память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28)
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
- драйвер видеокарты: GeForce 296.10.
Разгон
В результате наших экспериментов по разгону связки материнской платы MSI X79A-GD45 (8D), процессора Intel Core i7-3930K (степпинг C0) с разблокированным на повышение множителем и двух комплектов модулей ОЗУ G.Skill F3-12800CL8D-4GBXM (номинал 1600 МГц) нам удалось достичь таких результатов:
- Коэффициент умножения х1 позволил увеличить значение базовой частоты до 105 МГц, что можно было бы назвать вполне стандартным результатом, если бы плата при этом не повышала напряжение на CPU до внушительных 1,288 В.
- Максимальный разгон по BCLK составил 129 МГц, что является приемлемым показателем для системных плат формата ATX на базе Intel X79 Express, но не более того. Стоит заметить, что в процессе достижения этого результата, множитель процессора был вручную занижен до х25, а значение VCore cоставляло те же 1,288 В.

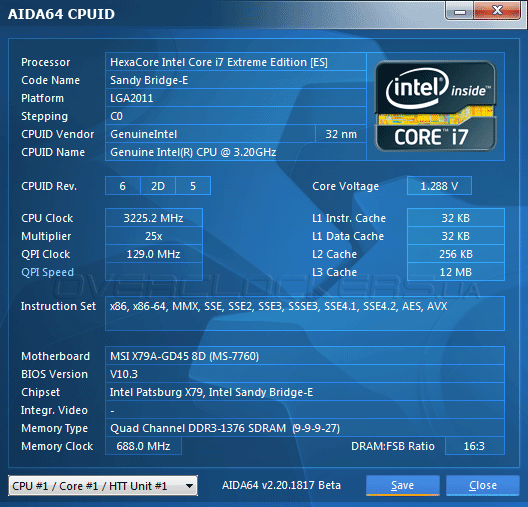

- Путём простого повышения множителя нам удалось разогнать стендовый процессор Intel Core i7-3930K до частоты 4200 МГц. Напряжение при этом регулировалось платой автоматически и в итоге оно составило 1,296 В, что является вполне допустимым значением.
- Для достижения более максимального результата нам понадобилось не только установить ещё один вентилятор на кулер Noctua NH-D14, но и применить дополнительный обдув радиатора на VRM. Установив напряжение на процессоре на отметке 1,4 В нам удалось разогнать его до частоты 4400 МГц путём повышения множителя с х32 до х44. Память при этом работала на частоте 1333 МГц с задержками 9-9-9-27. Покорение ещё более высоких частот оказалось попросту невозможным из-за того, что материнская плата выключалась.
При активации функции автоматического разгона OC Genie II, максимальная частота CPU, которую удалось получить, составила всего 4000 МГц при очень высоком для такого результата напряжении питания — 1,336 В, которое, к тому же, не сбрасывалось в простое. Безусловно, на теперешний момент мы бы не рекомендовали пользоваться этой опцией даже начинающим пользователям, ведь прирост частоты на 800 МГц относительно номинала не оправдывает такое значительное повышение напряжения и, как следствие, более высокие температуры и энергопотребление.
Разгон памяти также оказался разочаровывающим, ведь наши тестовые модули G.Skill F3-12800CL8D-4GBXM заработали лишь на частоте 1600 МГц при формуле задержек 9-9-9-27-1T, тогда как на других платах они могли функционировать при 2133 МГц с таймингами 9-11-9-27-1T.
В целом, возможности разгона MSI X79A-GD45 (8D) можно охарактеризовать, как удовлетворительные. Большинство материнских плат на базе чипсета Intel X79 Express в этом ценовом диапазоне при использовании воздушного охлаждения показывают сравнимый результат, однако не требуют дополнительного обдува радиатора VRM и более интенсивного охлаждения ЦП.
Результаты тестирования
Для сравнения с MSI X79A-GD45 (8D) (версия прошивки 10.3) в процессе тестирования, мы выбрали материнскую плату MSI X79A-GD65 (8D) (версия прошивки 1.5), которая стоит на ступеньку выше в иерархии системных плат на базе Intel X79 Express в модельном ряду этого тайваньского вендора. В процессе тестирования платы работали с одинаковыми настройками, а для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.
Синтетические тесты

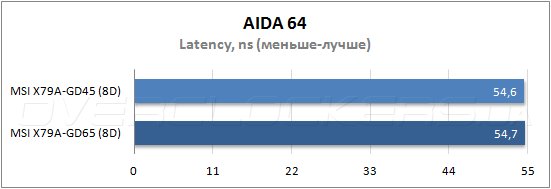

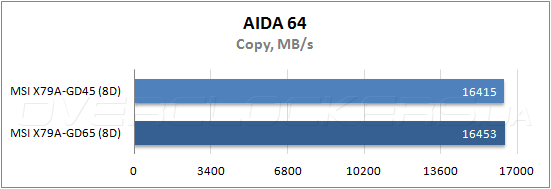

В бенчмарке памяти AIDA 64 протестированные материнские платы продемонстрировали практически идентичные результаты, что неудивительно, вспоминая о том, что контроллер памяти встроен в центральный процессор, а разводка печатных плат MSI X79A-GD45 (8D) и X79A-GD65 (8D) отличается незначительно.

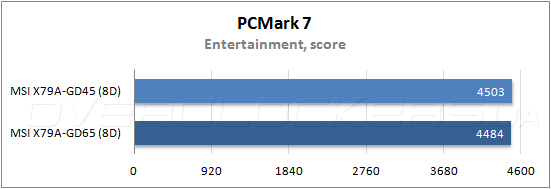

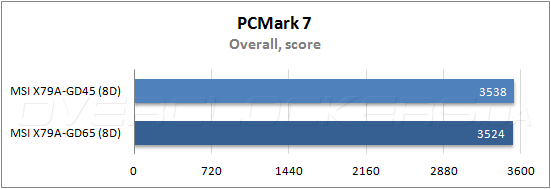

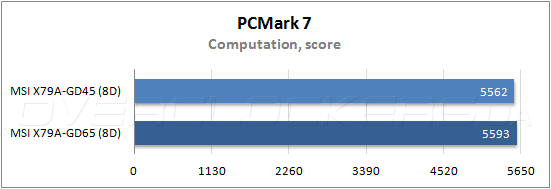

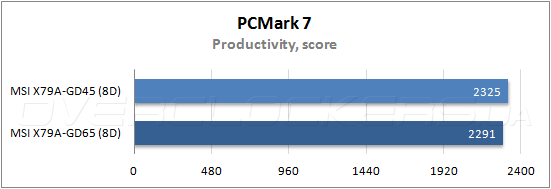

В приложении PCMark 7 мы снова наблюдаем практически ту же ситуацию, однако в трёх тестах из пяти тестов новинка получила небольшое преимущество, которое, вероятно, связано с лучшей оптимизацией прошивки MSI X79A-GD45 (8D).
Игровые приложения

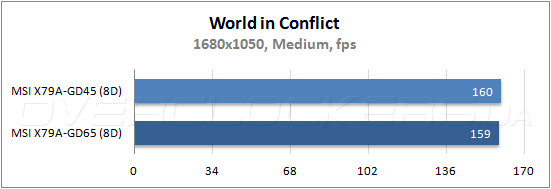

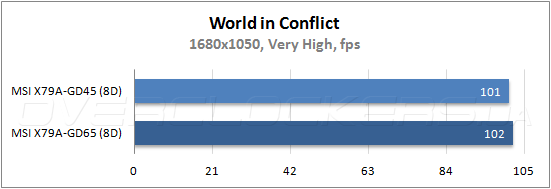

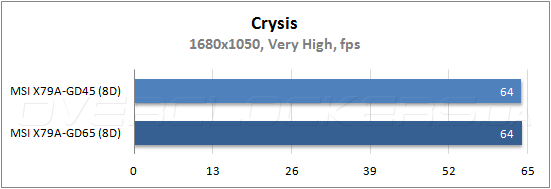

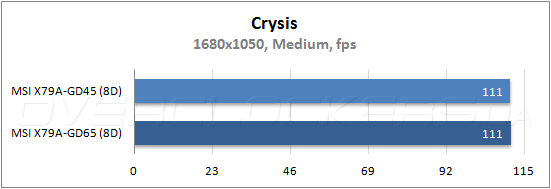

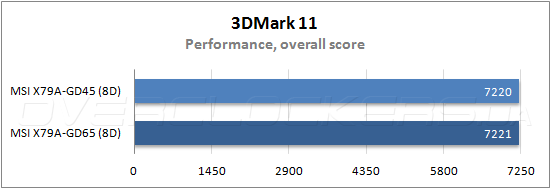

В игровых приложениях и специализированных бенчмарках мы снова наблюдаем привычную картину: протестированные решения демонстрируют практически идентичные результаты, которые отличаются на десятые доли процентов, что вполне можно списать на погрешность измерений.
Энергопотребление

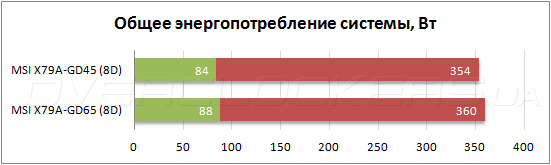

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы.
Как оказалось, младшая модель MSI в линейке решений на базе Intel X79 менее прожорливая, чем старшая сестра. Но 4—6 ватт для мощной системы особой роли не играет.
Выводы
Учитывая высокую стоимость процессоров Intel Core i7 в исполнении LGA2011 (Sandy Bridge-E), выбор относительно недорогой (средняя стоимость $250) материнской платы MSI X79A-GD45 (8D) в качестве основы для построения современной производительной системы для игр или профессиональной деятельности, на наш взгляд, будет вполне оправданным, лишь с тем условием, что серьезный разгон компонентов не планируется. Не самый удачный оверклокерский потенциал протестированной платы, вероятно, связан с недостаточным охлаждением элементов модуля VRM и достаточно простой подсистемой питания. В то же время, в представительстве компании MSI нас предупредили, что плата может быть инженерным семплом, а розничные образцы демонстрируют более высокие результаты разгона. Как бы там ни было, функциональность и возможности расширения MSI X79A-GD45 (8D) не существенно уступают старшей модели в линейки системных плат MSI на базе чипсета Intel X79 Express, что позволит организовать на её основе компьютер с большим объёмом оперативной памяти, двумя или даже тремя графическими адаптерами, а также массивом из жестких дисков или SSD-накопителей.
