MSI X79A-GD45 (8D): материнская плата на Intel X79 Express для широкого круга пользователей

С момента представления hi-end платформы Intel LGA 2011 прошло уже больше четырех месяцев, и за это время ассортимент материнских плат на основе чипсета Intel X79 Express, представленных на украинском рынке, существенно расширился. Производители стремятся выстроить свой модельный ряд так, чтобы предложить продукты для всех категорий пользователей: от геймеров и энтузиастов оверклокинга до профессиональных дизайнеров, разработчиков и др., а также обладателей производительных домашних рабочих станций. Вполне очевидно, что далеко не все обладатели систем на основе процессоров семейства Intel Sandy Bridge-E планируют серьезный разгон CPU и памяти, и многие пользователи ограничатся лишь штатными режимами работы. Для этой категории пользователей практически все крупные партнеры компании Intel имеют в своем ассортименте относительно недорогие решения, стоимость которых составляет около $250. Совсем недавно мы знакомились с «доступными» системными платами на основе Intel X79 Express от компаний ASRock и Gigabyte, а сегодня в нашу тестовую лабораторию попала материнская плата MSI X79A-GD45 (8D), которая является ещё одним привлекательным предложением для требовательных пользователей, выбирающим относительно «недорогую» основу для построения современной производительной системы на базе процессоров Intel Core i7 в исполнении LGA 2011.

MSI X79A-GD45 (8D)


Характеристики платы

Модель MSI X79A-GD45 (8D)
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 8 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2666*(O.C.), максимум 128 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16
2 PCI Express 2.0 x16@x8
1 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 5 (4pin)
Порты PS/2 1
Порты USB 4 x 3.0 (2 разъема на задней панели)
10 x 2.0 (6 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79 Express)
4 канала SATA 3 Гбит/с (Intel X79 Express)
eSATA
RAID 0, 1, 5, 10 (Intel X79 Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический и коаксиальный
Встроенная сеть Intel 82579V (Gigabit Ethernet)
FireWire
COM 1 (на плате)
LPT
BIOS/UEFI AMI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности OC Genie II, кнопка Power, кнопка сброса настроек CMOS на задней панели, точки замера ключевых напряжений


Комплект поставки

Упаковка MSI X79A-GD45 (8D) имеет средние размеры и выполнена в тёмных тонах. Оформление коробки призвано обратить внимание пользователя в первую очередь на факт применения качественной элементной базы «военного класса» при производстве материнской платы.

MSI X79A-GD45 (8D)

Обратная сторона упаковки посвящена более подробному описанию концепции Military Class III. Здесь также упомянуты и другие особенности платы: Click BIOS II, поддержка интерфейса PCI-E 3.0, функции OC Genie II, Super Charger, Instant OC и другие опции.

MSI X79A-GD45 (8D)

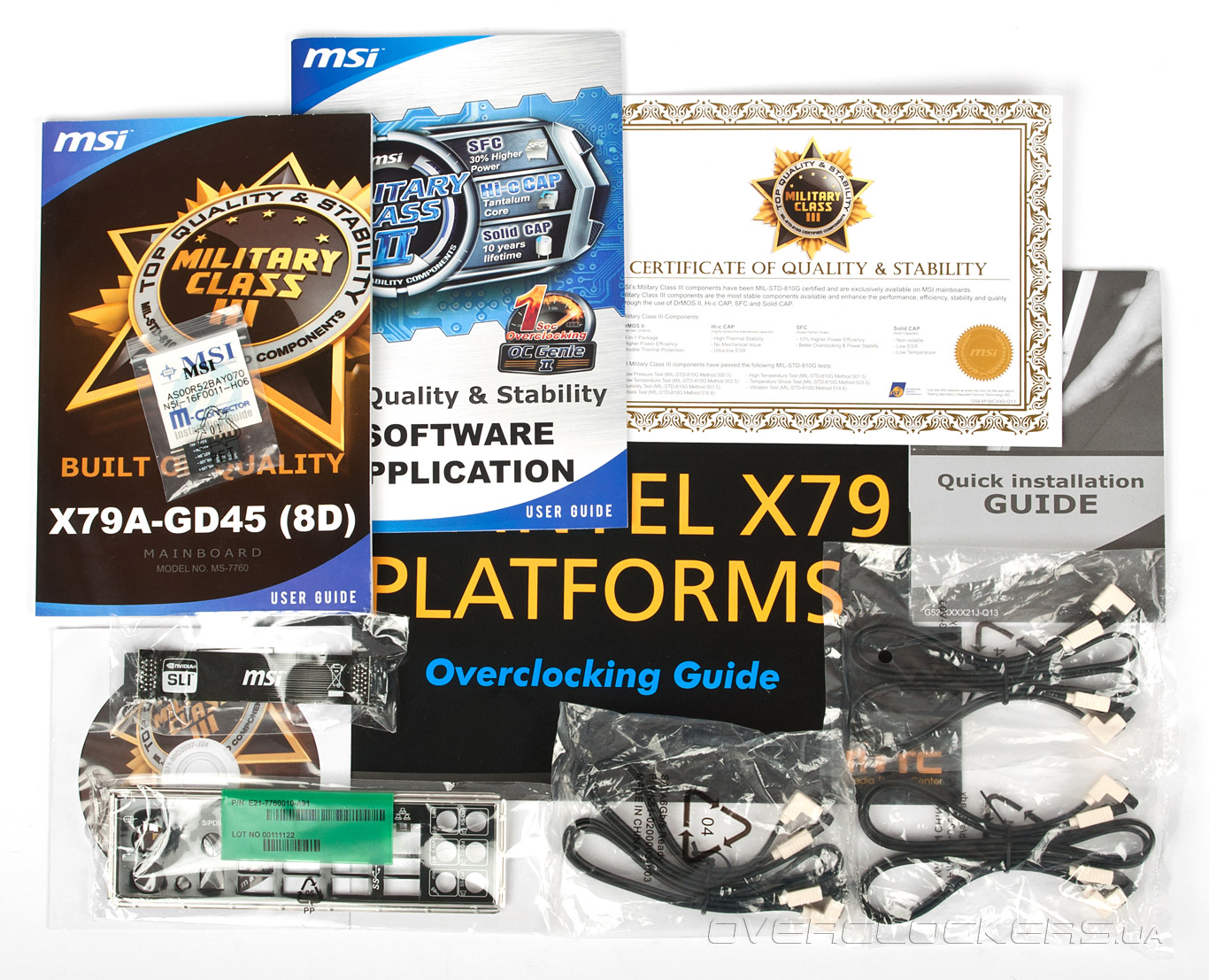

Принимая во внимание, что MSI X79A-GD45 (8D) позиционируется производителем как решение, обладающее удачным соотношением между ценой и возможностями, мы не ожидали обнаружить в комплекте с платой большое количество аксессуаров, которые, как известно, удорожают продукт в целом. Тем не менее, комплект поставки включает все необходимое для сборки современной производительной системы даже с двумя видеокартами и массивом из нескольких накопителей:
  • руководство пользователя;
  • краткая инструкция по разгону и настройке платы;
  • сертификат надежности от независимой лаборатории, подтверждающий высокое качество элементной базы;
  • диск с драйверами и утилитами;
  • набор коннекторов M-Connector, позволяющий облегчить подключение разъёмов фронтальной панели;
  • заглушка на заднюю стенку корпуса;
  • шесть шлейфов SATA 6Gb/s;
  • мостик NVIDIA SLI.
MSI X79A-GD45 (8D)


Внешний вид и функциональность

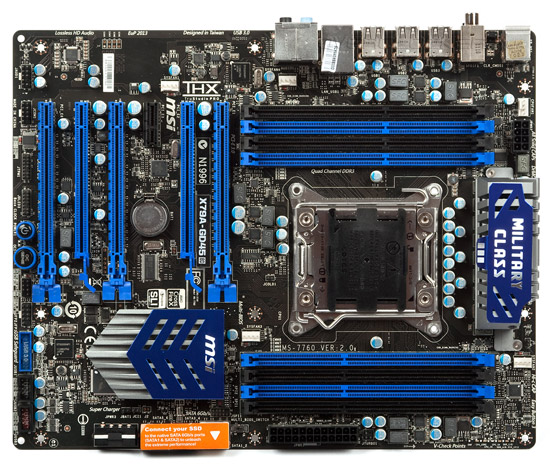

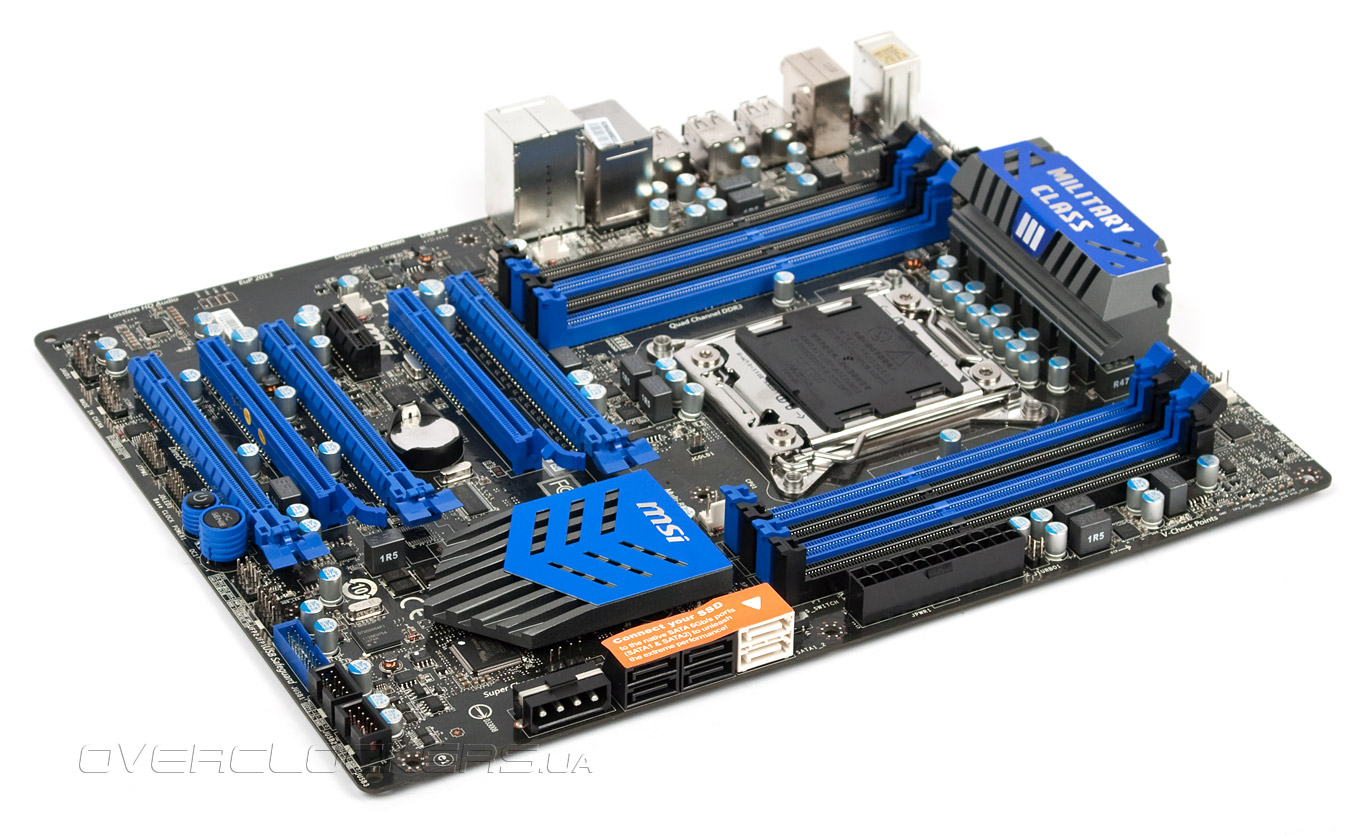

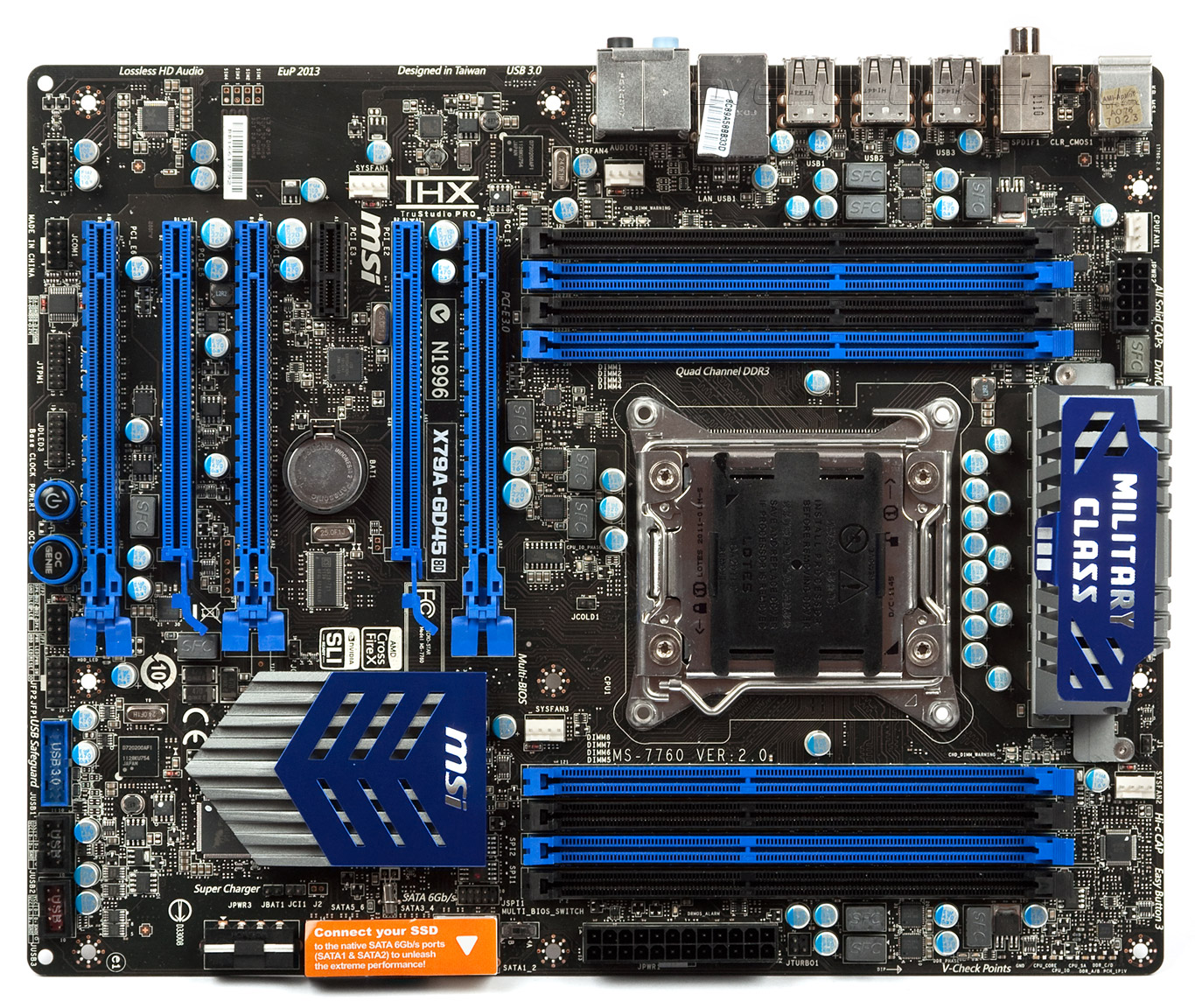

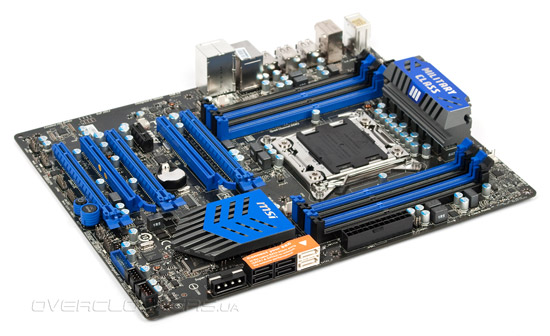

Дизайн MSI X79A-GD45 (8D) в целом имеет привычные черты для последнего поколения среднеценовых материнских плат MSI формата ATX(305 x 244 мм): тёмно-коричневый текстолит, синие и черные слоты расширения, а также серые радиаторы на чипсете и силовых элементах питания. Расположение элементов на плате практически полностью повторяет таковое для старшей модели в линейке — MSI X79A GD65 (8D), лишь с некоторыми изменениями, которые в первую очередь коснулись модуля VRM и конфигурации портов SATA. Разводка платы действительно сложная и свободного места на текстолите практически нет, однако все разъёмы и слоты находятся в наиболее подходящих для них местах и на оптимальном удалении друг от друга, не мешая аккуратной укладке проводов внутри системного блока.

MSI X79A-GD45 (8D)

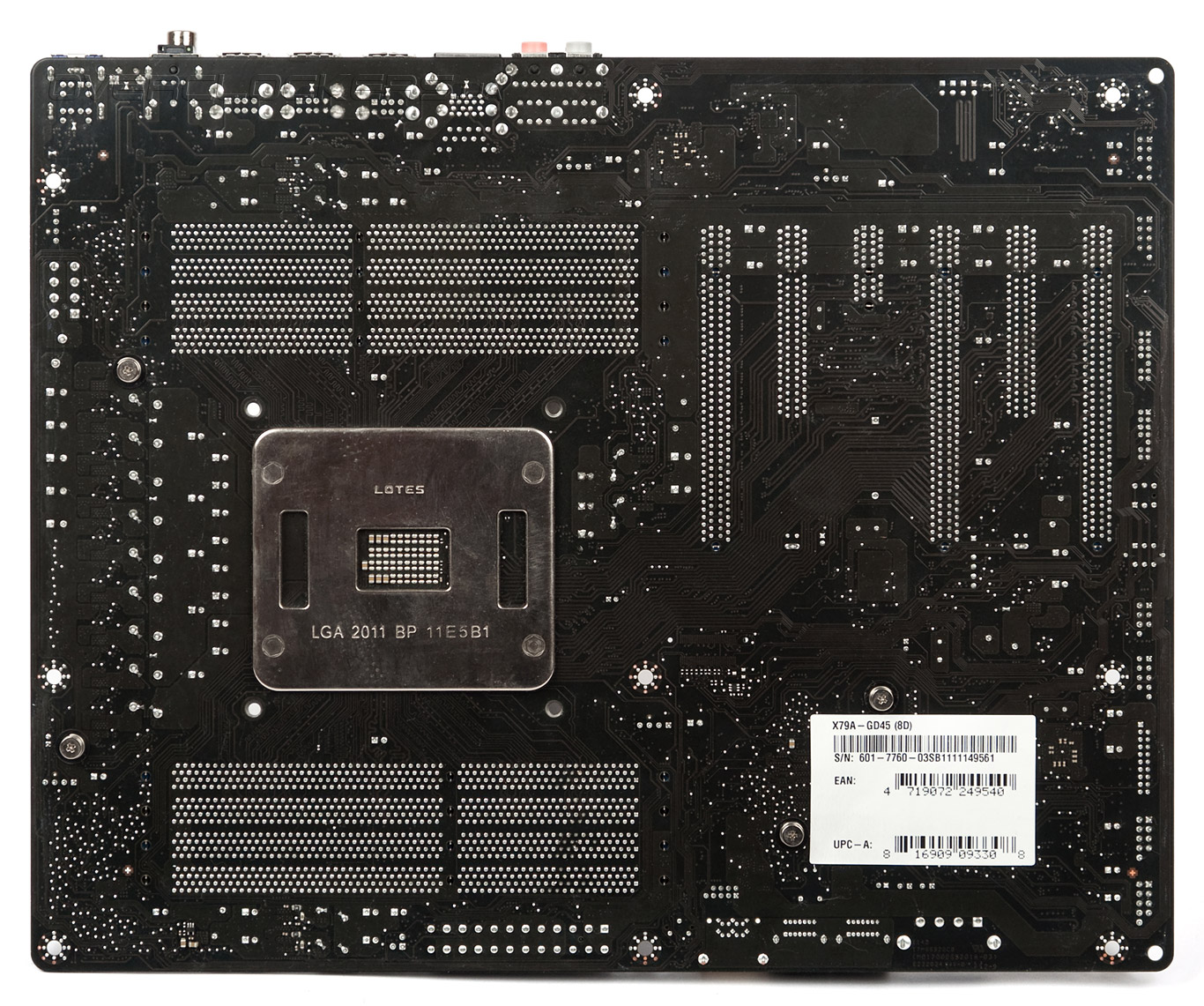

Разработчиками удалось разместить все компоненты на лицевой стороне печатной платы, в то время как обратная — оставлена пустой. Отметим лишь, что процессорный сокет изготовлен подрядчиком Lotes.

MSI X79A-GD45 (8D)

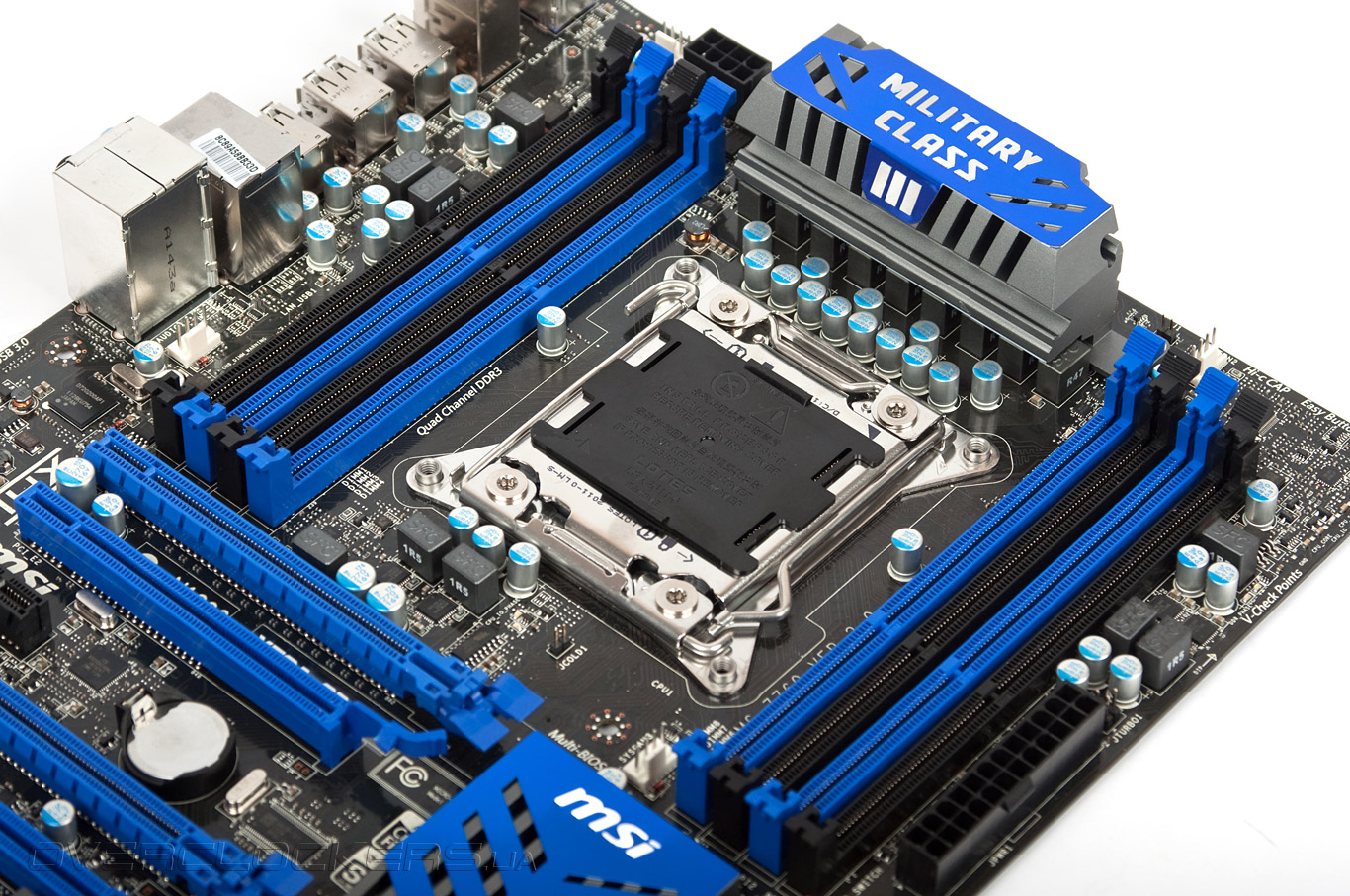

MSI X79A-GD45 (8D) поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить составляет 128 ГБ. Немаловажно, что так же, как и решение, стоящее на ступеньку выше, тестируемая плата предлагает пользователям сразу 8 DIMM слотов (о чем свидетельствует приставка 8D в названии), которые разделены пополам процессорным сокетом. К слову, в ассортименте материнских плат MSI на чипсете Intel X79 также есть модель MSI X79A-GD45, которая отличается от рассматриваемого продукта только количеством доступных DIMM-слотов, которое было сокращено до четырёх. Напомним, что MSI X79A-GD45 (8D), как и другие платы на наборе системной логики Intel X79 Express, поддерживает четырёхканальный режим работы оперативной памяти, однако по результатам наших тестов, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.

MSI X79A-GD45 (8D)

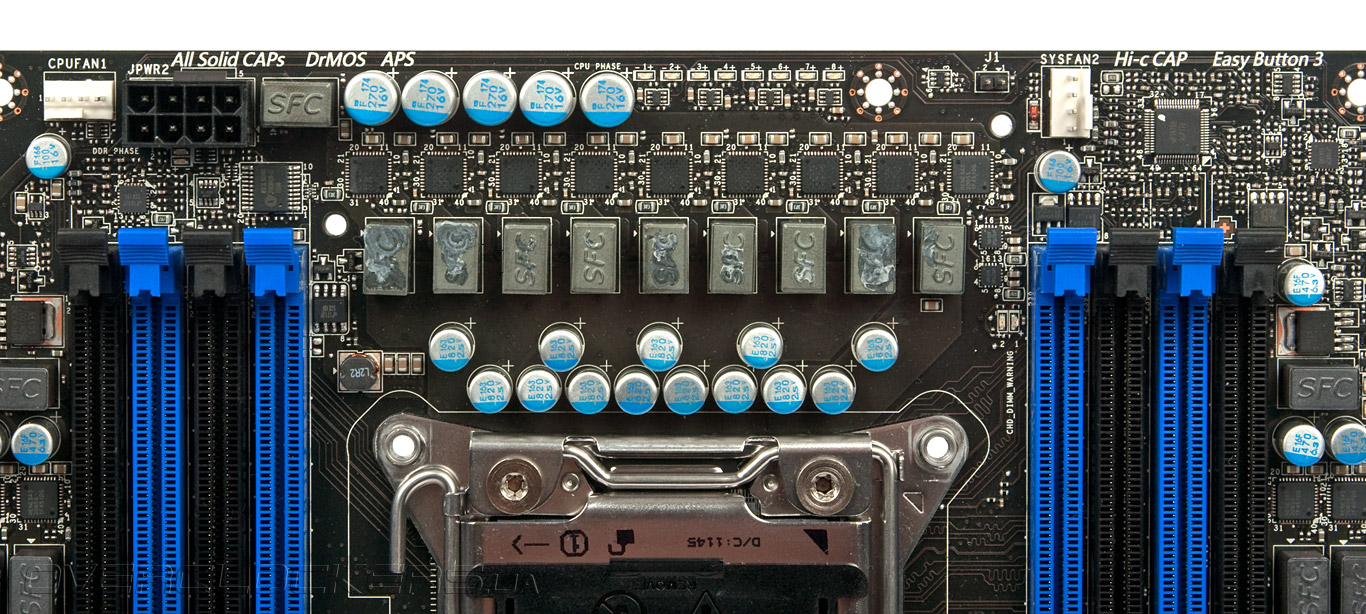

Подсистема питания процессора с применением ШИМ-контроллера uP1618A производства компании uPi Semiconductor выполнена по схеме «8+1 фаза». При этом восемь фаз задействованы непосредственно для питания самих вычислительных ядер, а еще одна — для «системного агента». Твердотельные конденсаторы, дроссели с ферритовыми сердечниками, а также силовые транзисторы DrMOS II, которые применялись при производстве платы, должны положительно повилять на стабильность работы, разгонный потенциал и срок службы MSI X79A-GD45 (8D). Как мы уже упоминали, разработчики отдельно отмечают, что элементная база, используемая для рассматриваемой материнской платы, была протестирована независимой лабораторией на соответствие военному стандарту качества MIL-STD-810G.

MSI X79A-GD45 (8D)

Для обеспечения питания элементов материнской платы предусмотрены силовой разъем EPS12V и 24-контактный разъём ATX, которые удачно расположены — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов. При установке двух или даже трёх видеокарт рекомендуется также задействовать 4-контакный разъём питания, установленный возле разъёмов SATA. Тем, кто не доверяет программным методам мониторинга, стоит обратить внимание и на наличие на текстолите точек замера напряжения питания на основных узлах платы V-check points.

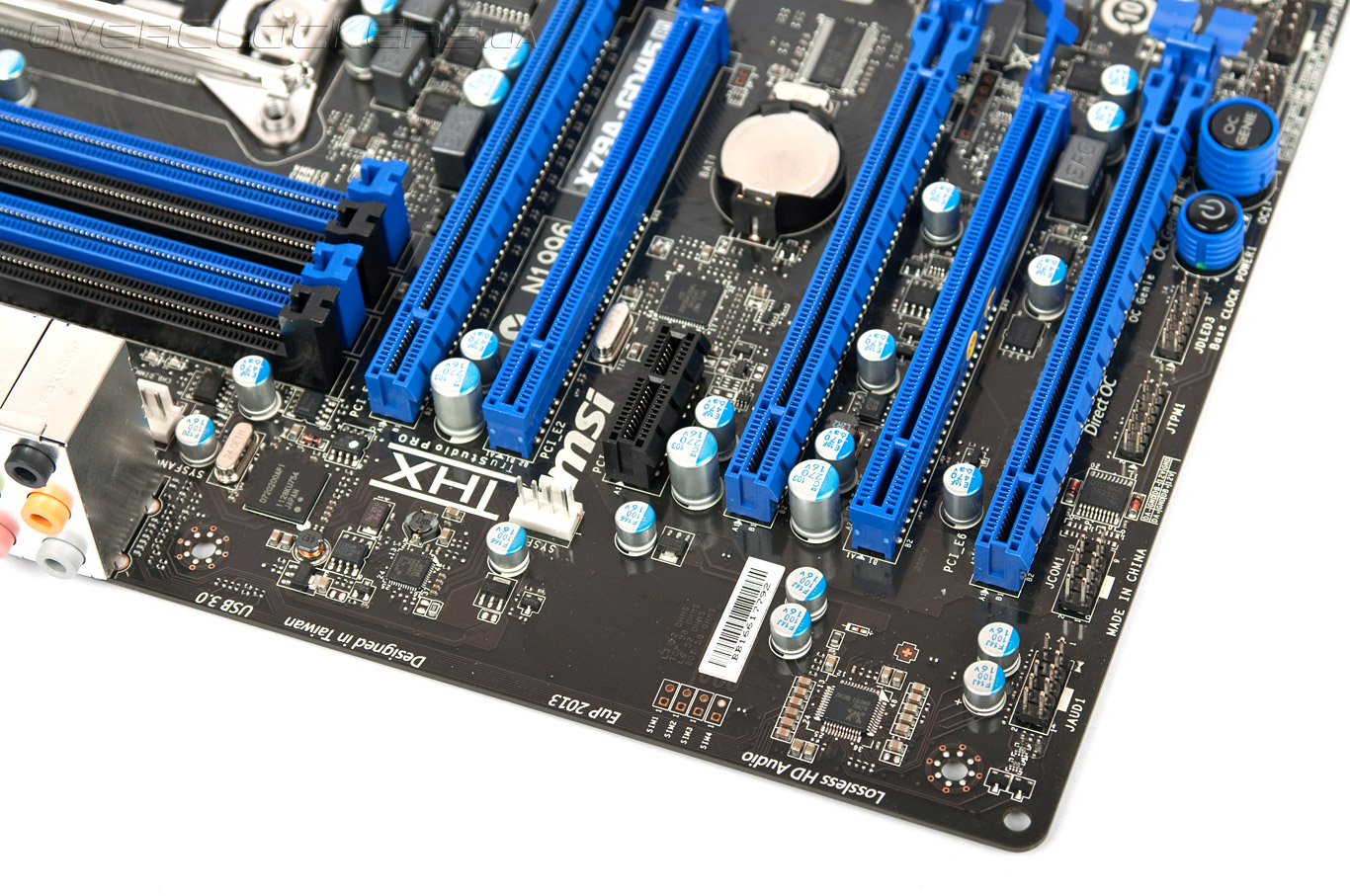

Набор слотов расширения представлен тремя полноскоростными слотами PCI Express третьей ревизии, двумя скоростными PCI Express 2.0 х16@8, а также одним PCI-E 2.0 х1. Материнская плата MSI X79A-GD45 (8D) поддерживает установку двух и даже трёх видеоускорителей с двухслотовой системой охлаждения в режимах NVIDIA SLI и AMD CrossFireX (в конфигурациях x16/x16 и x16/x16/x8). Компоновка скоростных интерфейсов, на наш взгляд, выполнена грамотно и продуманно, при этом особенно радует удачное расположение разъема PCI Express 2.0 х1.

MSI X79A-GD45 (8D)

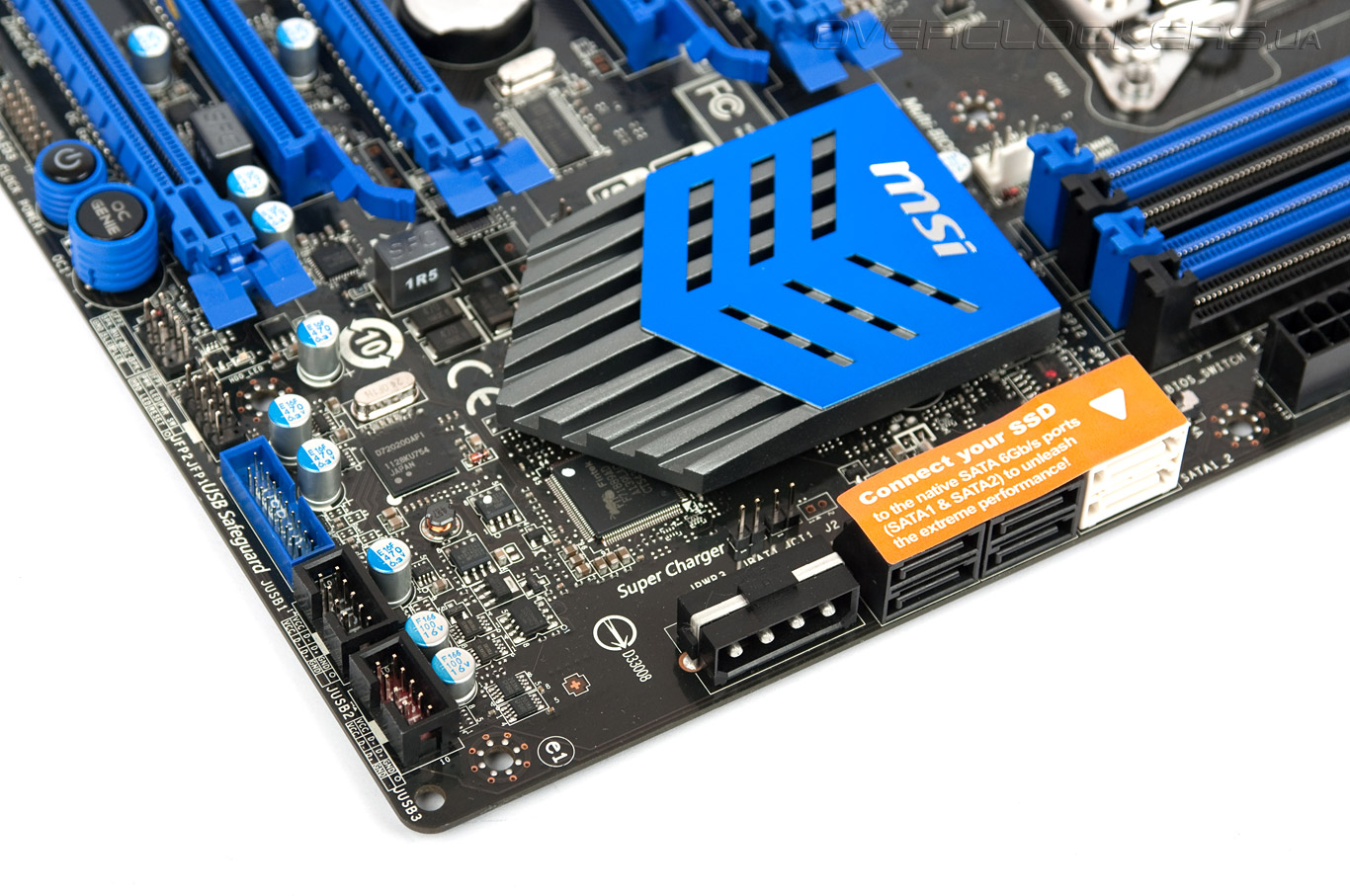

Справа от слотов расширения распаян чипсет Intel X79 Express, который скрыт за достаточно массивным алюминиевым радиатором с синей декоративной вставкой. Там же, у правого края печатной платы, установлены порты SATA, работу которых обеспечивает южный мост Intel X79 Express. Два разъёма окрашенные в белый цвет поддерживают стандарт SATA 6 Гбит/с и именно к ним производитель рекомендует подключать системный жёсткий диск или SSD-накопитель для получения максимальной производительности.

MSI X79A-GD45 (8D)

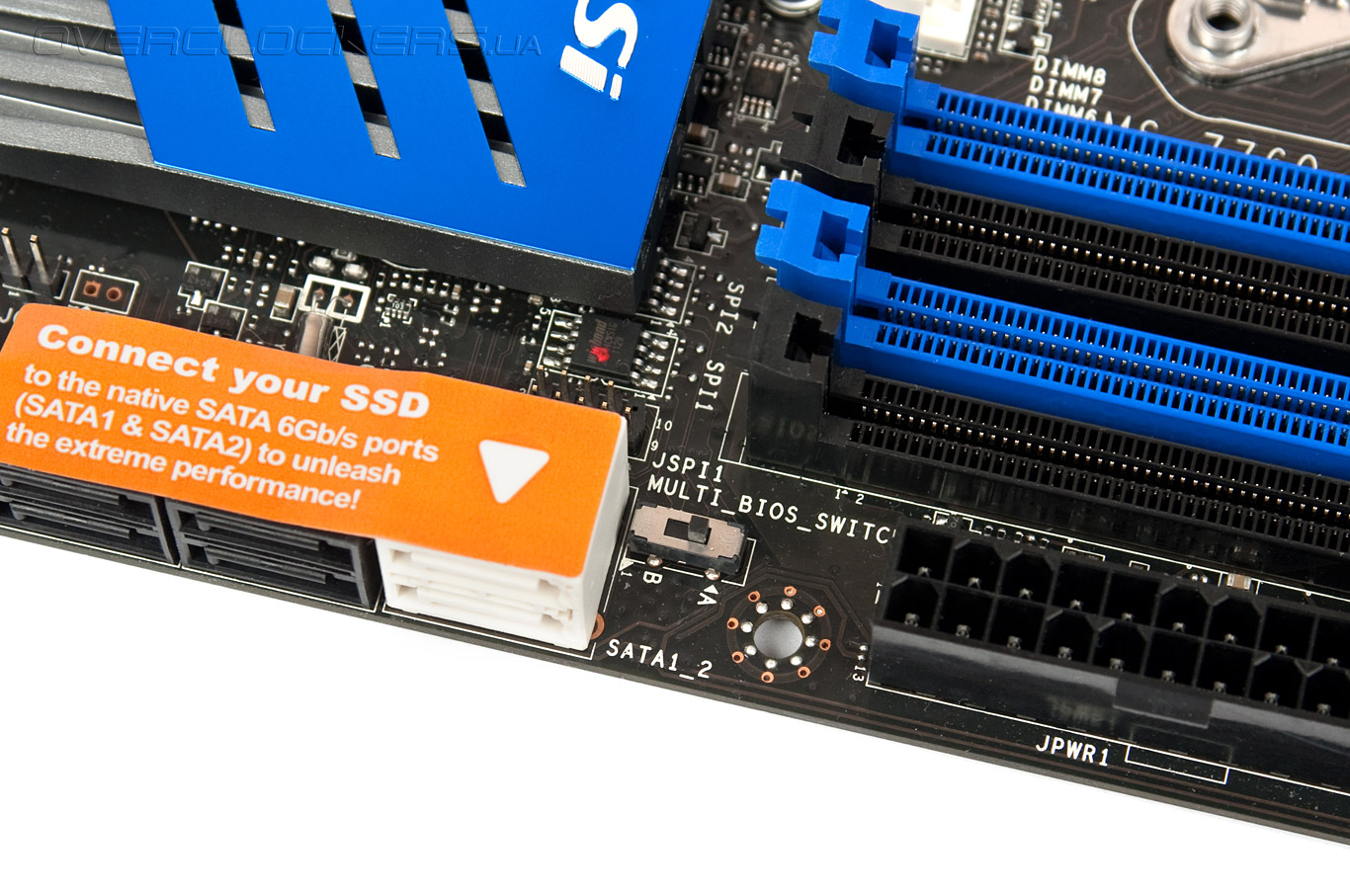

Между портами SATA и 24-контактным силовым разъёмом мы обнаружили переключатель микросхем BIOS, который может пригодиться пользователю в случае неудачной прошивки или возникновения неполадок с основным чипом с микрокодом.

MSI X79A-GD45 (8D)

В правой нижней части платы распаян контроллер NEC D720200AF1, который поддерживает один внутренний и два внешних порта USB третьей ревизии, колодки USB 2.0, а также разъёмы для подключения элементов фронтальной панели корпуса.

MSI X79A-GD45 (8D)

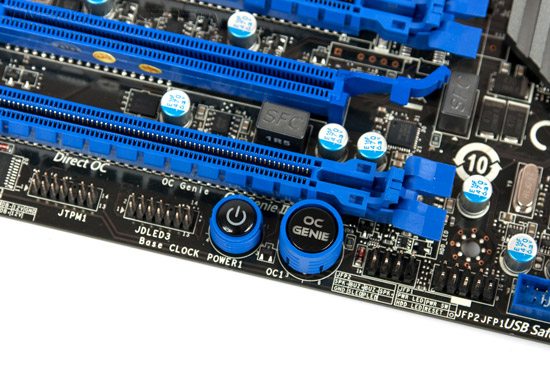

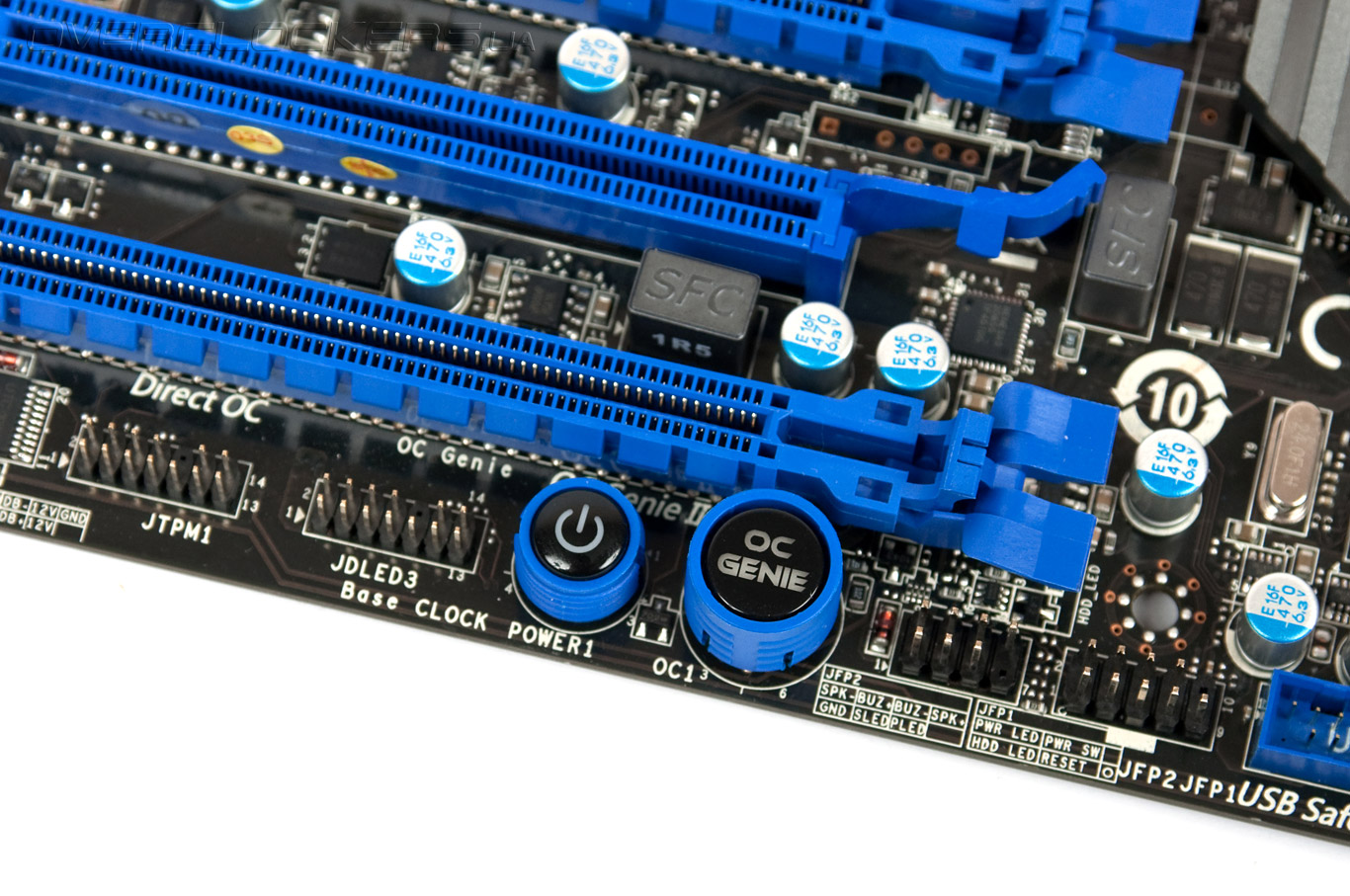

У нижнего края текстолита установлены кнопки запуска системы и активации функции автоматического разгона OC Genie II. Индикатор POST-кодов, а также клавиши управления базовой частотой в модели MSI X79A-GD45 (8D) отсутствуют, что не удивительно, принимая во внимание позиционирование продукта.

MSI X79A-GD45 (8D)

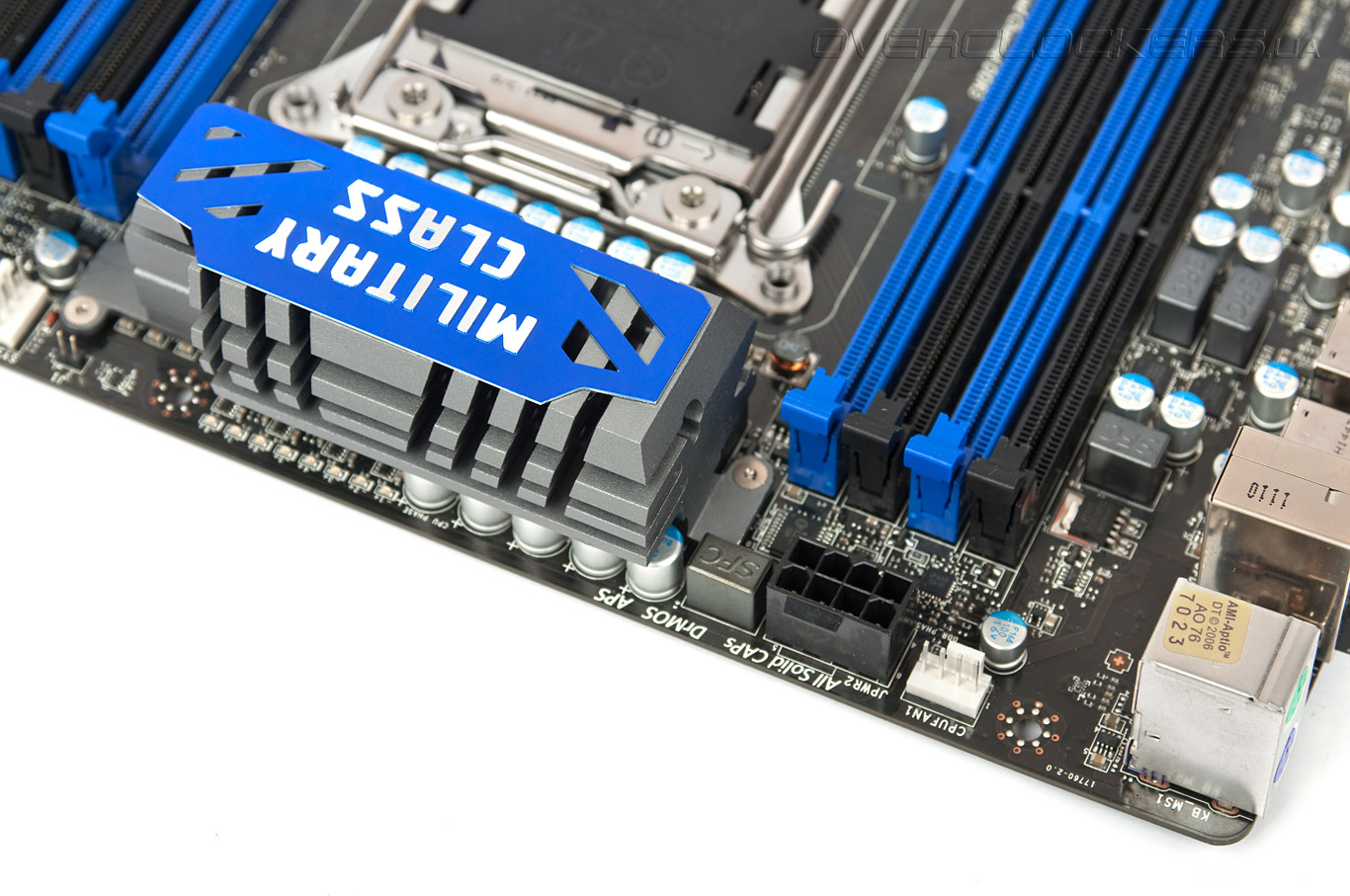

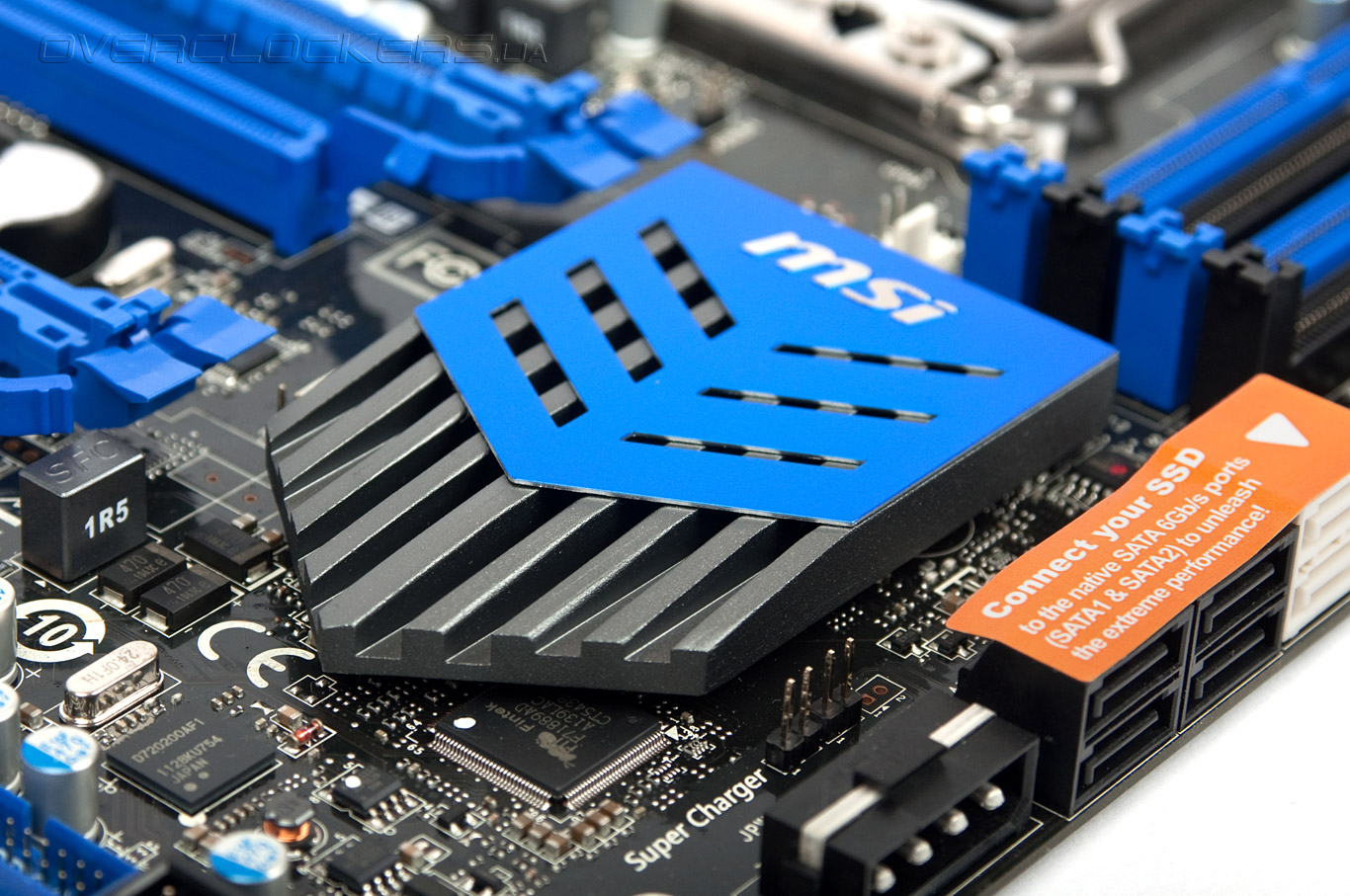

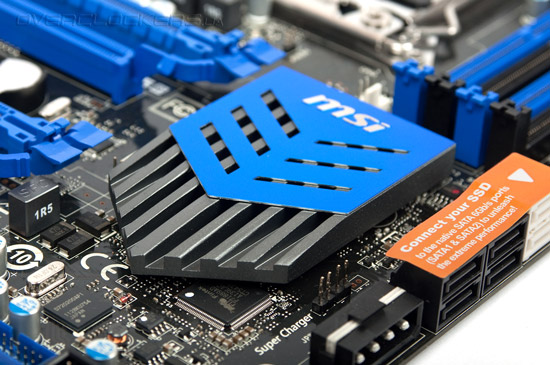

Система охлаждения системной платы MSI X79A-GD45 (8D) представлена двумя алюминиевыми радиаторами: на «южном мосту» и группе транзисторов Dr.MOS возле процессорного разъема. Декоративные накладки с надписями MSI и Military Class III неплохо выглядят, но немного уменьшают эффективность рассеивания тепла охладителями.

MSI X79A-GD45 (8D)

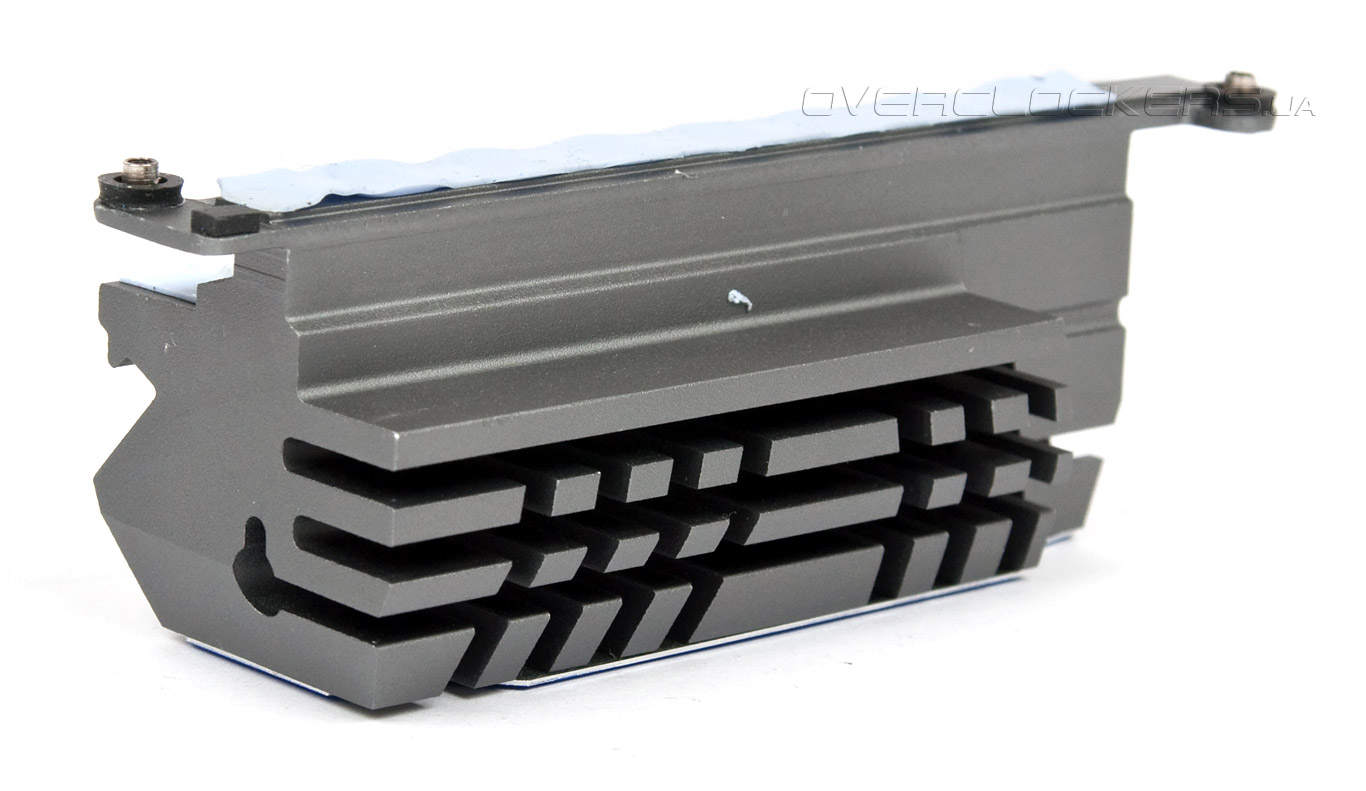

Контакт радиатора с силовыми элементами системы питания осуществляется через термопрокладку.

MSI X79A-GD45 (8D)

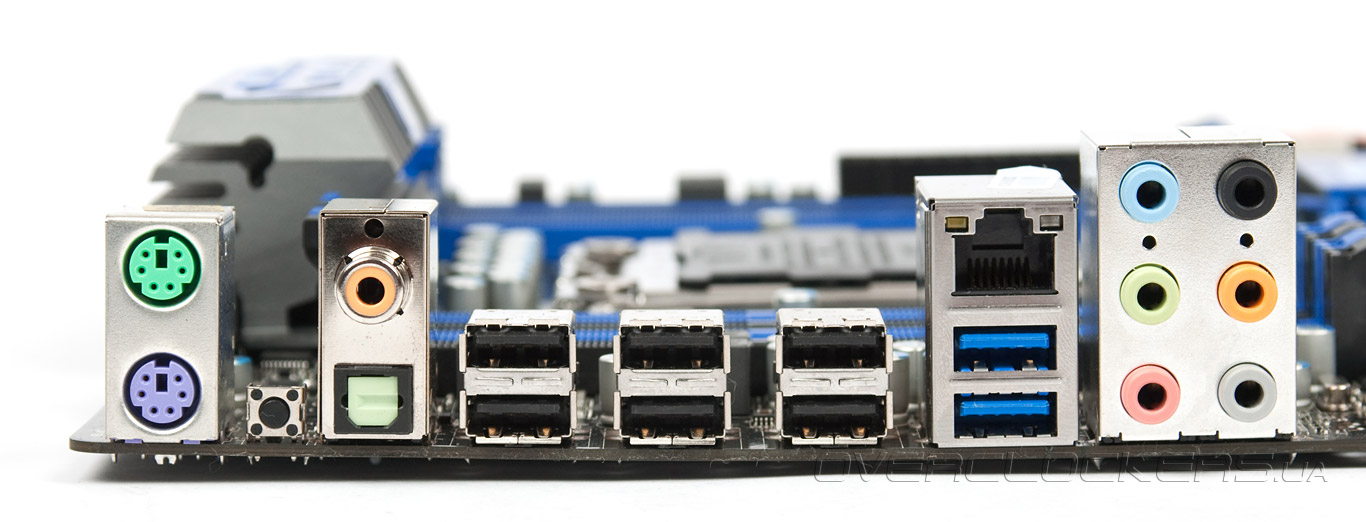

Внешний осмотр платы мы традиционно закончим изучением задней I/O-панели которая включает:
  • два порта PS/2 (для подключения клавиатуры и мышки);
  • два разъема USB 3.0 и шесть USB 2.0;
  • интерфейс Gigabit Ethernet (Intel 82579V);
  • кнопку сброса настроек CMOS;
  • оптический и коаксиальный аудиовыходы S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука.
Для большинства пользователей такого набора интерфейсов на задней панели будет более чем достаточно для повседневной эксплуатации и не хватает здесь разве что порта eSATA.

MSI X79A-GD45 (8D)

Благодаря поддержке фирменной функции Super Charger зарядку портативных устройств, подключаемых к ПК с помощью USB-интерфейса можно осуществлять даже при выключенном компьютере.
Находим избытки, применяем с умом!
