Экстремальный hi-end. Обзор платы ASUS Rampage IV Extreme на базе чипсета Intel X79 Express

Серия Republic of Gamers известна любителям продукции ASUS довольно давно — первые решения под лейблом ROG появились в далеком 2006 году (как и наш сайт!). Рассчитанные на компьютерных энтузиастов, материнские платы этой линейки предлагали пользователям расширенные возможности по разгону, хорошее качество исполнения и богатый комплект поставки. И хотя первые модели ROG особого фурора на поприще разгона не произвели, со временем компания ASUS смогла исправить все ошибки и недочеты, и теперь ее решения одни из самых популярных среди покорителей оверклокерского Олимпа.

На данный момент серия Republic of Gamers насчитывает три линейки: Rampage, Maximus и Crosshair. К первой относятся решения hi-end платформы Intel (чипсеты X58 и X79), ко второй — также Intel, но более доступной (P55, P67, Z67 и Z77). Продукция третьей линейки предназначена для процессоров AMD (наборы системной логики 890FX, 990FX). Кроме того, в каждой категории есть три основные модели: самая оснащенная Extreme, лишенная определенных «наворотов» Formula и компактная Gene, выполненная в форм-факторе mATX. Несмотря на различную стоимость этих решений, в плане разгона их возможности идентичны, во всяком случае, при воздушном охлаждении.


ASUS Rampage IV Extreme

Из актуальных на данный момент времени платформ, мы уже успели рассмотреть модели Rampage IV Formula и Rampage IV Gene, основанные на чипсете Intel X79 Express и рассчитанные на установку процессоров LGA2011. Осталась лишь самая «навороченная» Rampage IV Extreme, которой и будет посвящен этот материал.

ASUS Rampage IV Extreme

Более доступную серию Maximus для Ivy Bridge мы обязательно рассмотрим в ближайшее время, тем более, что большинство моделей было анонсировано на прошедшей выставке Computex.


Характеристики платы

Модель ASUS Rampage IV Extreme
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 8 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2400* (* — O.C. для Sandy Bridge), максимум 64 ГБ
Слоты PCI-E 4 PCI Express 3.0 x16 (х16+х16, х16+х8+х16, х16+х8+х8+х8)
1 PCI Express 3.0 x16@x8
1 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 8 (4pin)
Порты PS/2 1 (комбинированный)
Порты USB 8 x 3.0 (4 разъема на задней панели, ASMedia ASM1042)
11 x 2.0 (7 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79)
4 канала SATA 3 Гбит/с (Intel X79)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 канала (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel X79)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический и коаксиальный
Встроенная сеть Intel WG82579V (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 272
Дополнительные возможности Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор, две микросхемы с прошивкой, контакты для снятия показаний напряжений, VGA Hotwire, возможность подключения двух термопар К-типа, ROG Connect, OC Key


Комплект поставки

За шесть лет существования серии ROG подача товара клиенту нисколько не изменилась и «материнки» по-прежнему поставляются в крупных коробках с ручкой. Изменился лишь стиль оформления упаковки, который с момента выхода платформы LGA1366 выполнен темно-красной гамме.

ASUS Rampage IV Extreme ASUS Rampage IV Extreme

Кроме краткого описания характеристик платы пользователю доступна более подробная информация по той или иной технологии на развороте откидывающейся крышки. Из ключевых особенностей отметим OC Key, VGA Hotwire, Sabzero Sense и X-Socket. Первая — это небольшой переходник, вставляемый в разрыв между видеокартой и монитором, благодаря которому можно изменять настройки при разгоне, независимо от текущего функционирования системы (вплоть до выключенного состояния). Вторая позволяет управлять параметрами видеокарты прямо из UEFI платы, достаточно подсоединить соответствующие точки на акселераторе к Rampage IV Extreme. Sabzero Sense не что иное, как возможность подключения двух термопар К-типа для измерения температуры во время разгона с жидким азотом. Ну а благодаря X-Socket можно заменить усилительную пластину сокета LGA2011 на привычную от LGA1366, тем самым получить возможность установки систем охлаждения под старую платформу.

ASUS Rampage IV Extreme

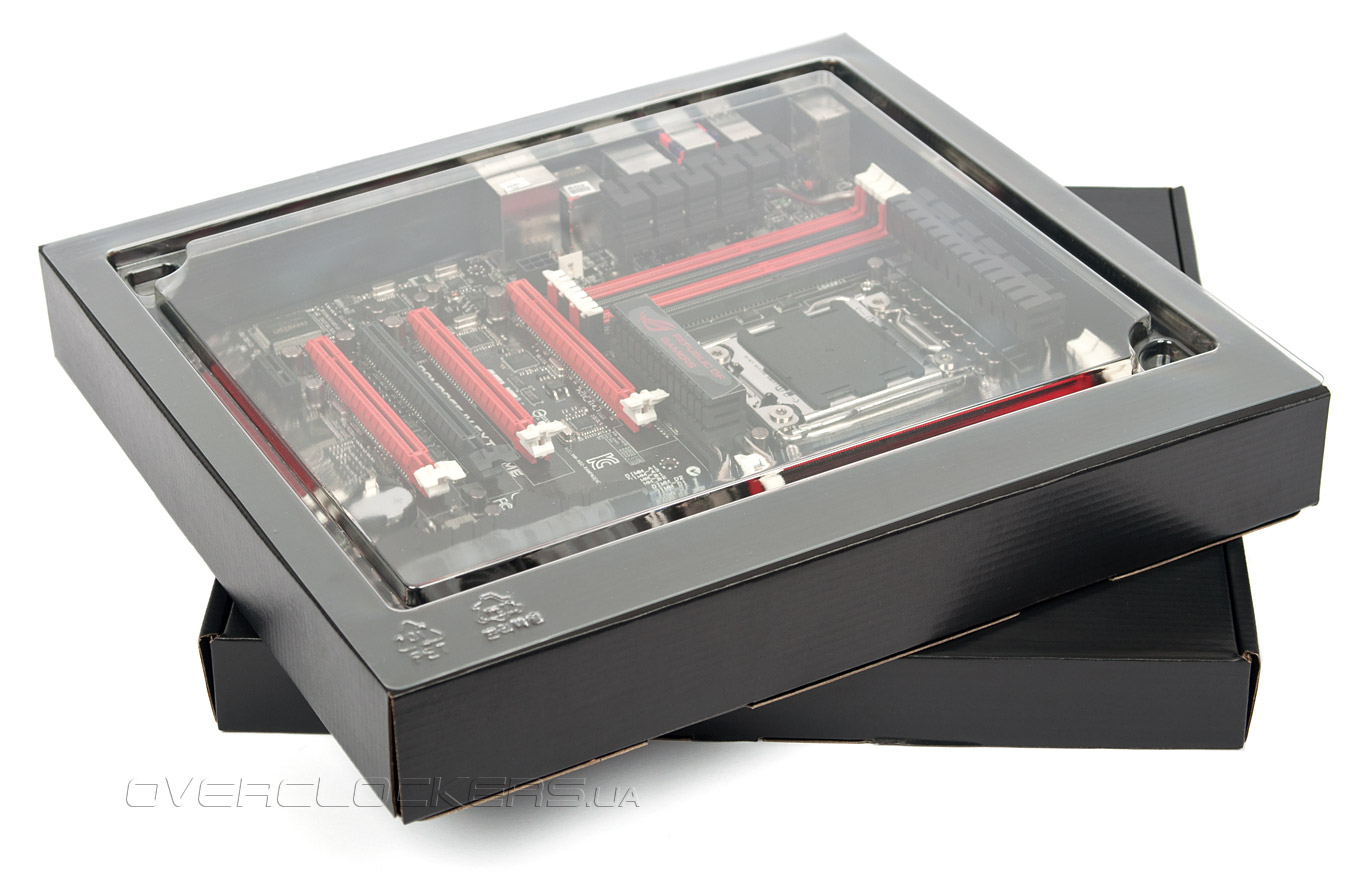

Для более презентабельного вида «материнка» и комплект поставки расположены в отдельных коробках.

ASUS Rampage IV Extreme

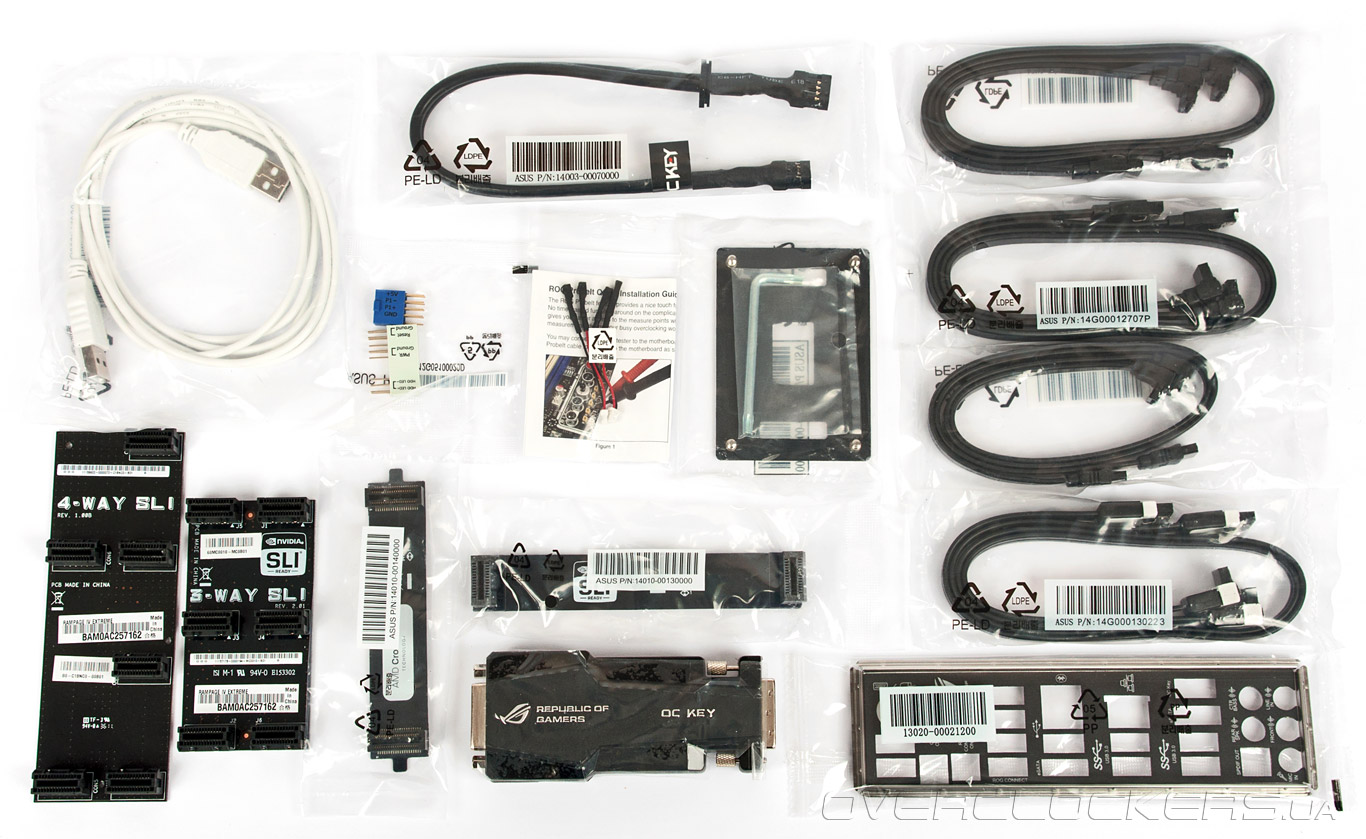

Как и подобает высокоуровневому устройству, рассматриваемая плата комплектуется широким набором всевозможных аксессуаров и кабелей. С Rampage IV Extreme поставляется следующее:
  • инструкция к материнской плате;
  • руководство по настройке ROG Connect;
  • брошюрка с информацией о Xonar Audio Card;
  • диск с драйверами и дополнительным ПО;
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6Gb/s (помечены белыми вставками);
  • четыре кабеля SATA 3Gb/s;
  • мостики NVIDIA SLI, 3-Way SLI и 4-Way SLI;
  • мостик AMD CrossFireX;
  • набор коннекторов Q-Connector;
  • набор удлинителей для подключения мультиметра;
  • модуль OC Key;
  • кабель для подключения OC Key;
  • USB-кабель для использования функции ROG Connect;
  • дополнительная усилительная пластина;
  • небольшая фирменная отвёртка.
ASUS Rampage IV Extreme

ASUS Rampage IV Extreme

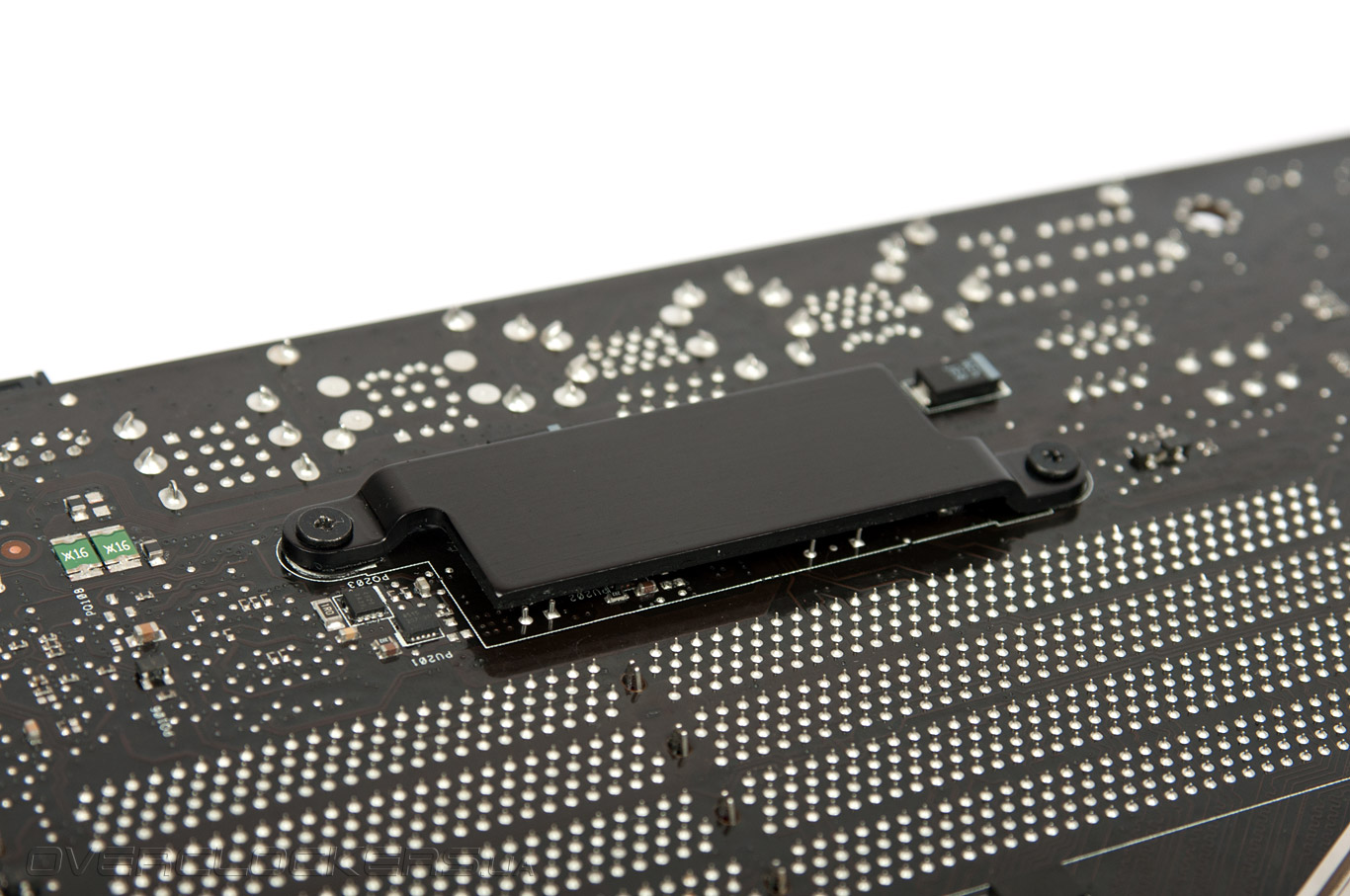

О дополнительной усилительной пластине уже рассказывалось в материале про ASUS Rampage IV Formula/Battlefield 3, так что на ней останавливаться не будем. Отметим лишь то, что она из-за большего размера процессорного разъема, чем LGA1366, может подойди не для всех СО — даже после ее установки собрать крепление кулера будет проблематично. В большей степени дополнительный «бекплейт» предназначен для стаканов под жидкий азот со старым креплением.

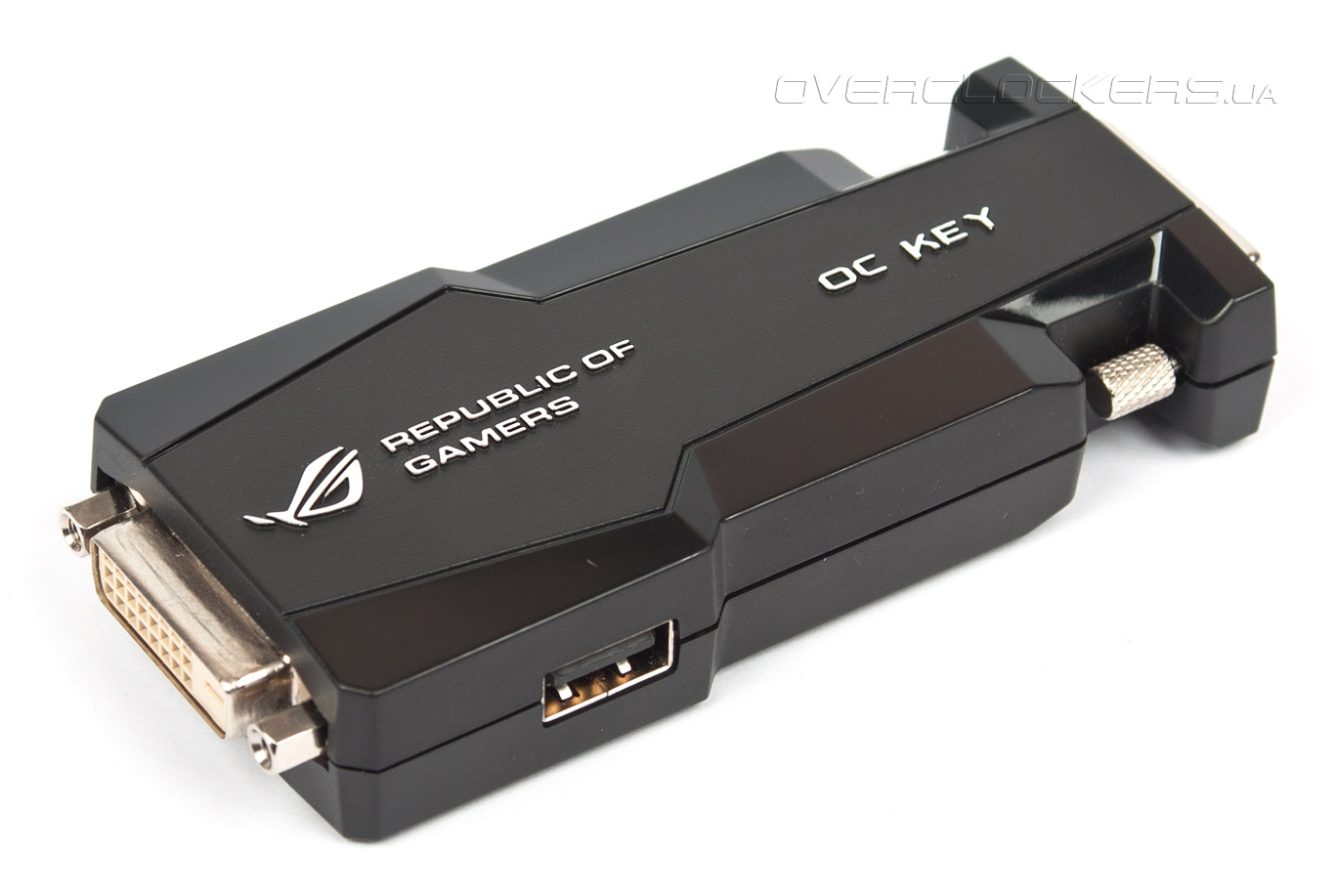

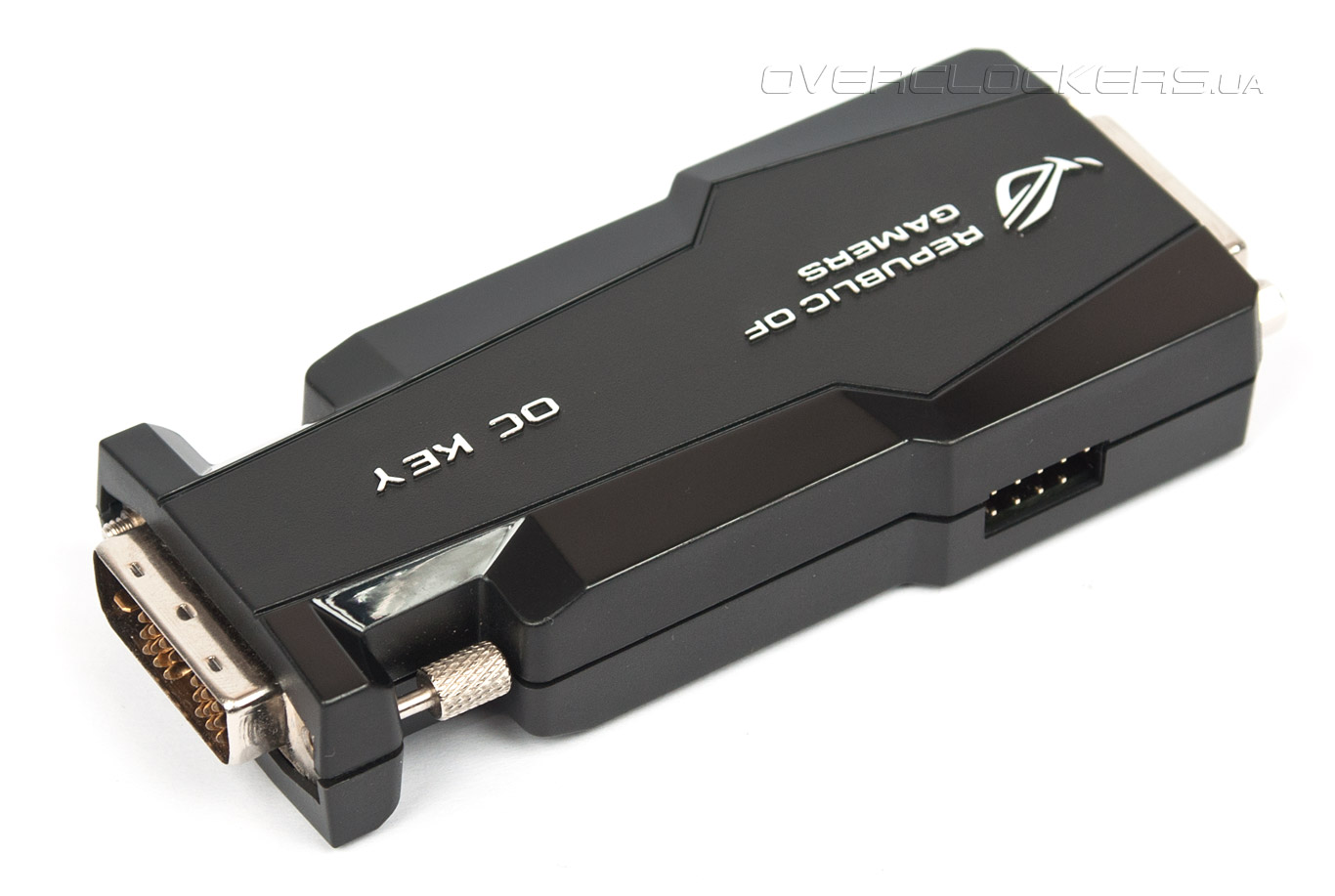

OC Key еще нигде не встречался, поэтому уделим ему немного внимания. Итак, он представляет собой небольшую продолговатую коробочку, с виду чем-то напоминающую принт-сервер, с разъемами DVI, одним USB и одним интерфейсным для подключения к материнской плате.

ASUS Rampage IV Extreme

Устройство вставляется в разъем видеокарты, а уже к нему подсоединяется монитор. Управление происходит через кабель, подключенный к материнской плате, и в случае сборки системы в корпусе, он продевается через отверстие в заглушке на заднюю панель.

ASUS Rampage IV Extreme

Фактически, перед нами ретранслятор видеосигнала с OSD, который помимо основного изображения на экран передает меню с настройками и мониторингом системы. Активируются все возможности OC Key при длительном удержании кнопки ROG Connect, знакомой по многим другим продуктам серии ROG, расположенной на задней панели системной платы. К разъему USB подключается комплектный кабель для использования функции ROG Connect через OC Key.

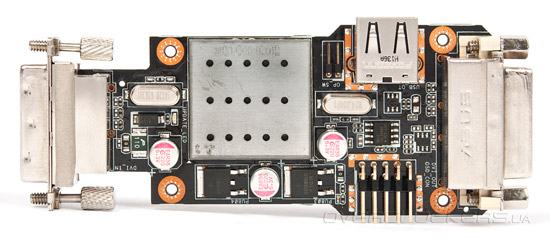

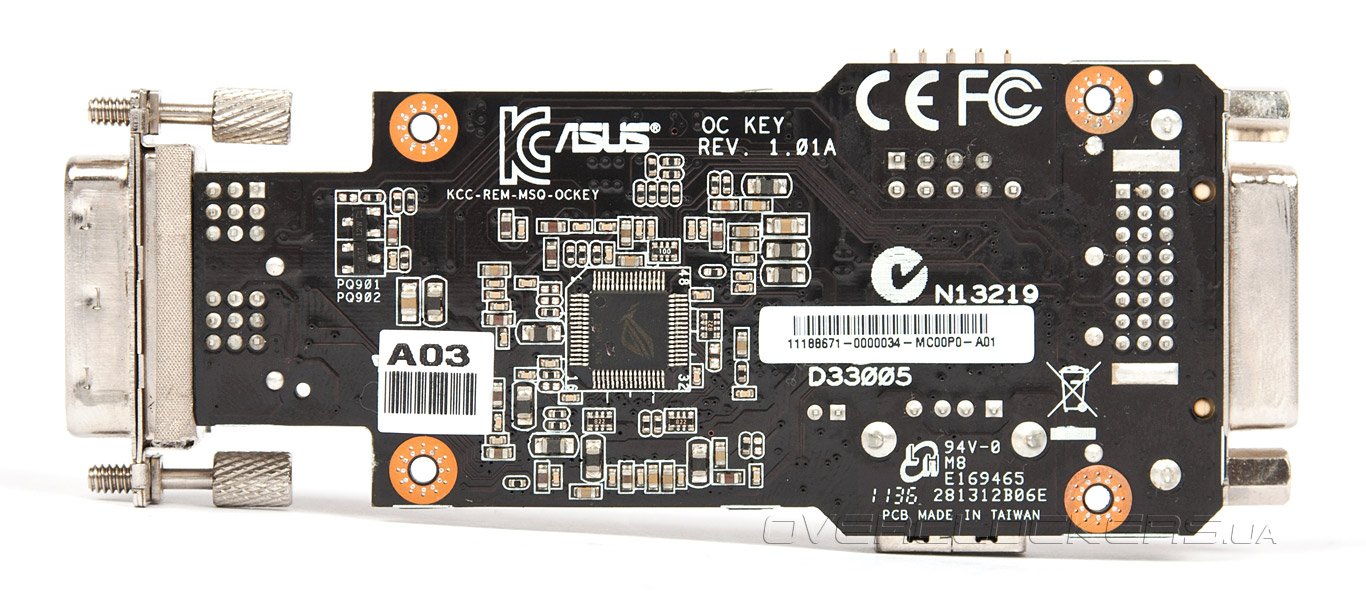

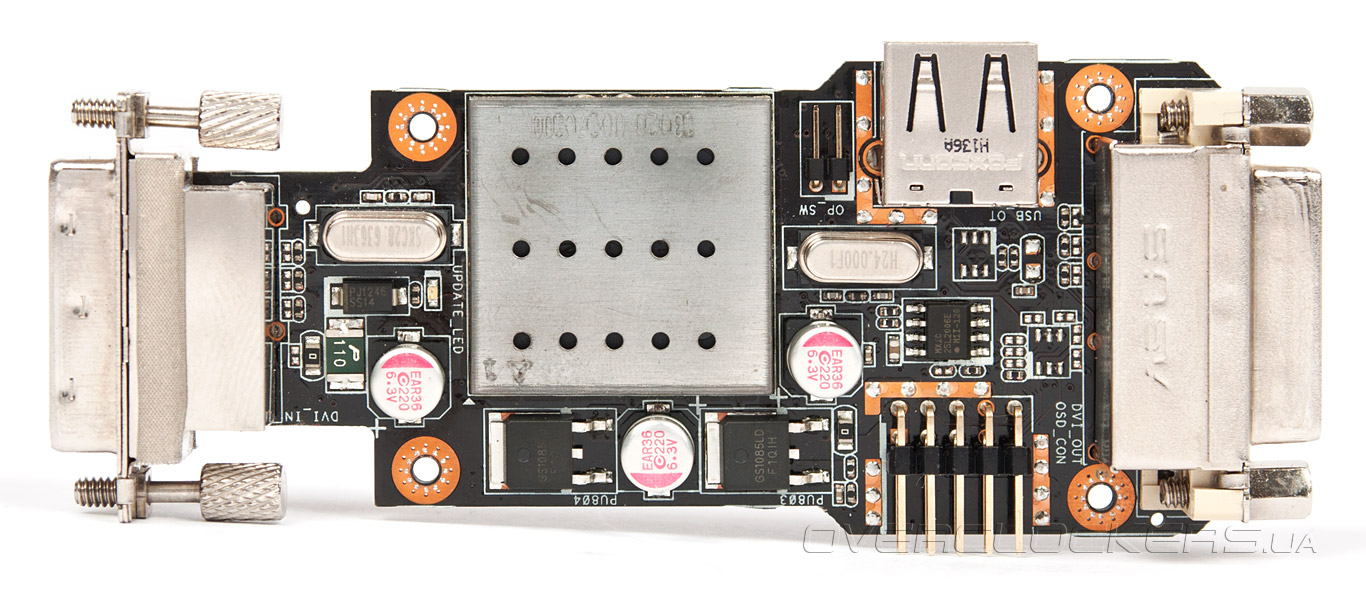

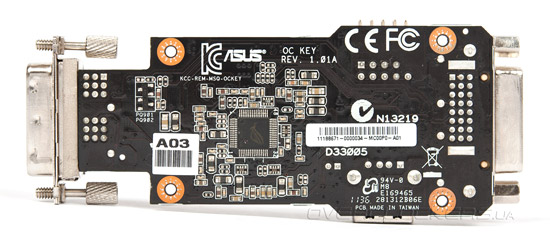

Внутри устройство выполнено на базе собственного (перемаркированного?) контроллера. Есть экранированный модуль, внутреннюю часть которого определить не удалось.

ASUS Rampage IV Extreme

ASUS Rampage IV Extreme

О возможностях OC Key вы узнаете чуть ниже, а сейчас предлагаем ознакомиться с дизайном и функциональностью самой платы.


Внешний вид и функциональность

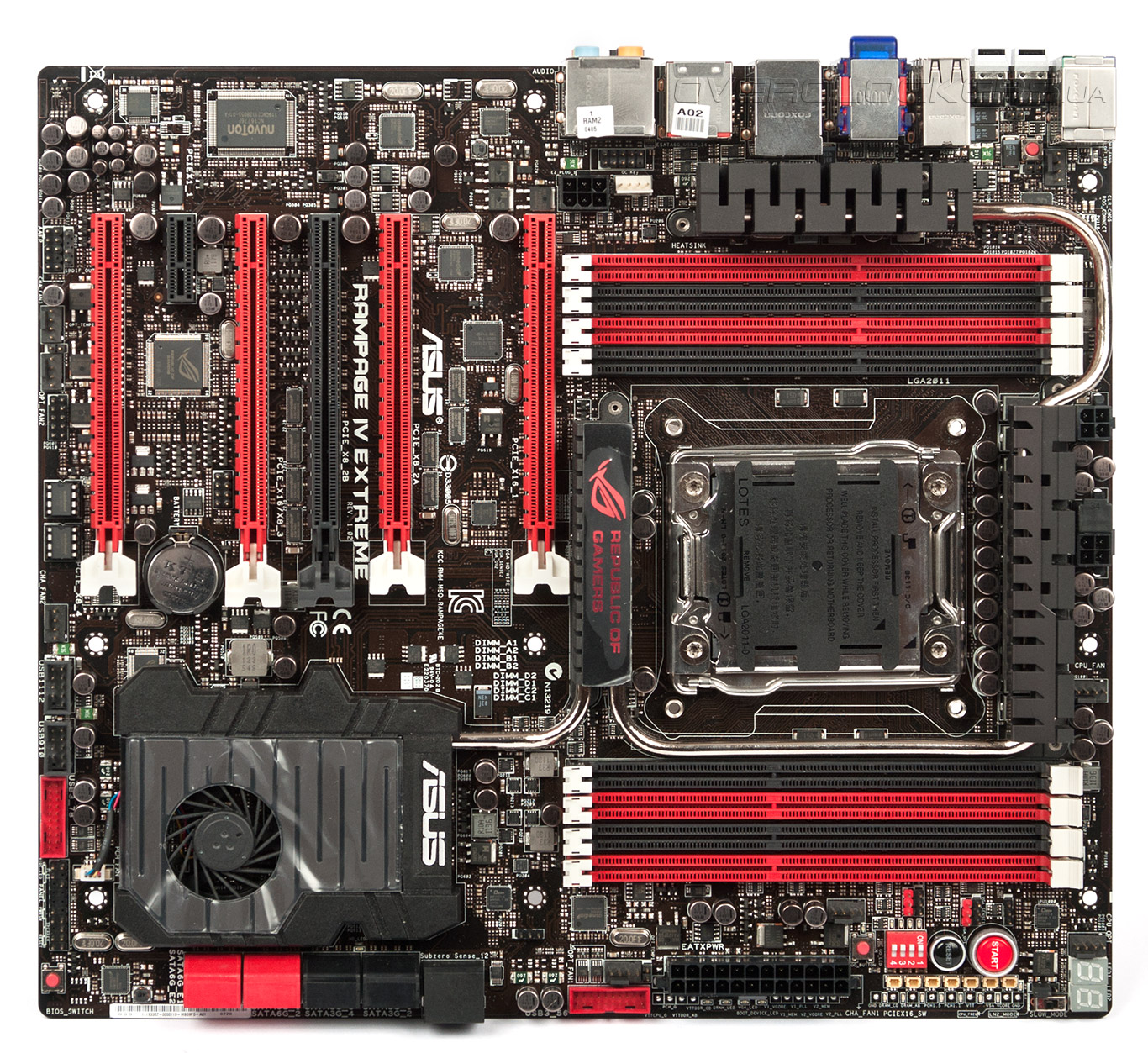

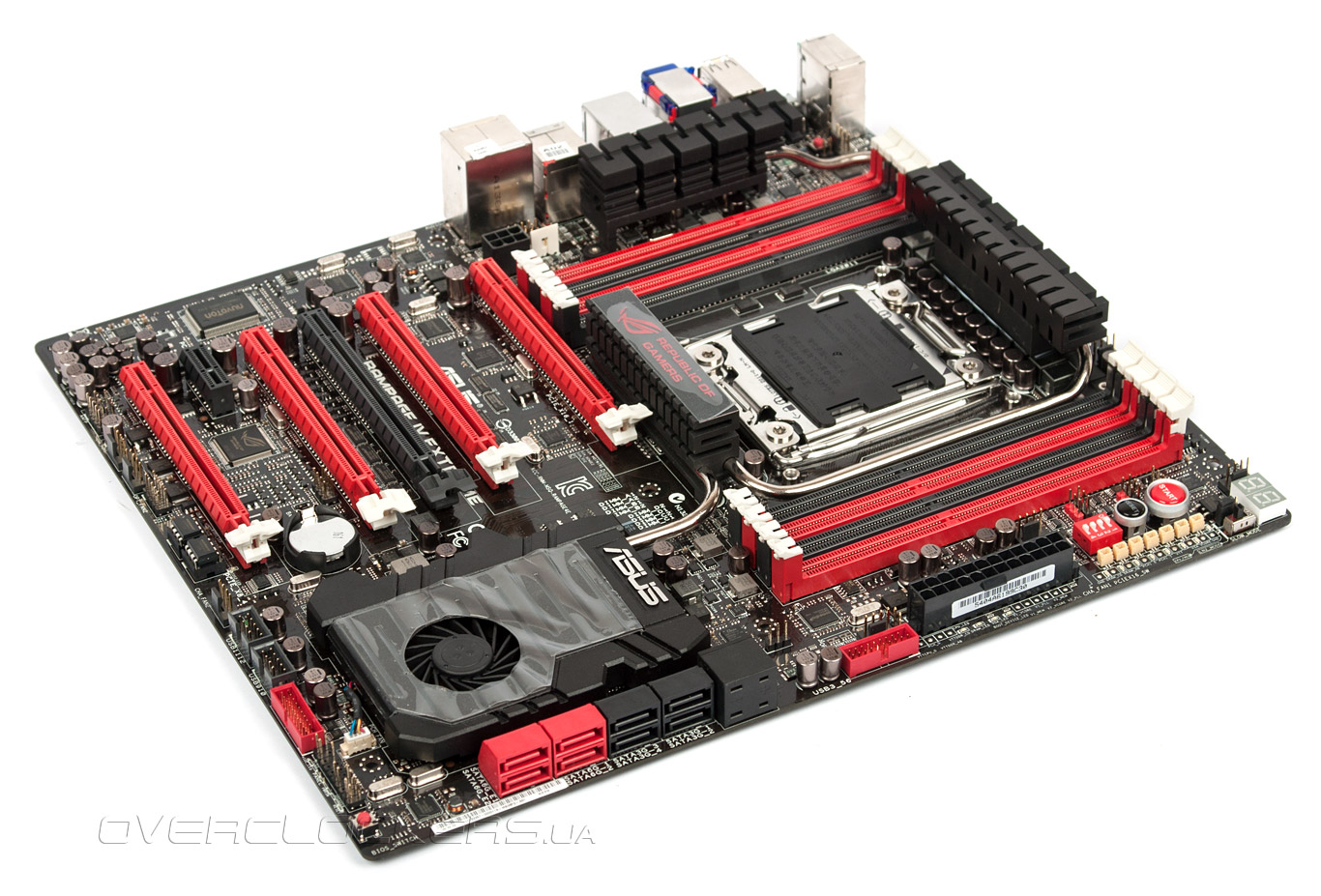

Системная плата Rampage IV Extreme выполнена в современном для серии Republic of Gamers стиле. Черно-красные разъемы на темном текстолите и черненные радиаторы системы охлаждения выглядят весьма эффектно, тем самым подчеркивают статус продукта.

ASUS Rampage IV Extreme

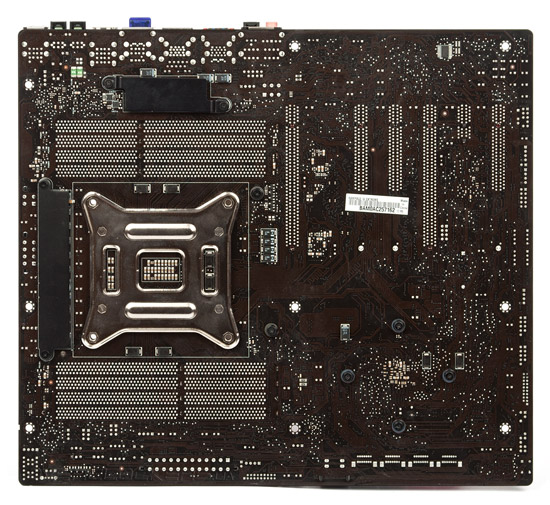

В отличие от некоторых производителей ASUS не проводить эксперименты по увеличению длины своих плат, а использует проверенный временем форм-фактор E-ATX, который совместим со многими корпусами. Размеры «материнки» составляют 305 х 272 мм.

ASUS Rampage IV Extreme
Перечень поддерживаемых процессоров ограничен одной единственной серией Core i7 на базе ядра Sandy Bridge-E, в которой насчитывается всего три модели с разъемом LGA2011. Максимальная частота оперативной памяти равна 2400 МГц (в режиме оверклокинга), а благодаря восьми разъемам DIMM общий объем установленного ОЗУ может достигать 64 ГБ. Целесообразность такого количества памяти пока под вопросом, но, в отличии от четырехканального контроллера, рано или поздно все же найдет применение среди обычных пользователей. Ведь совсем недавно, четыре гигабайта тоже казались лишними.

ASUS Rampage IV Extreme

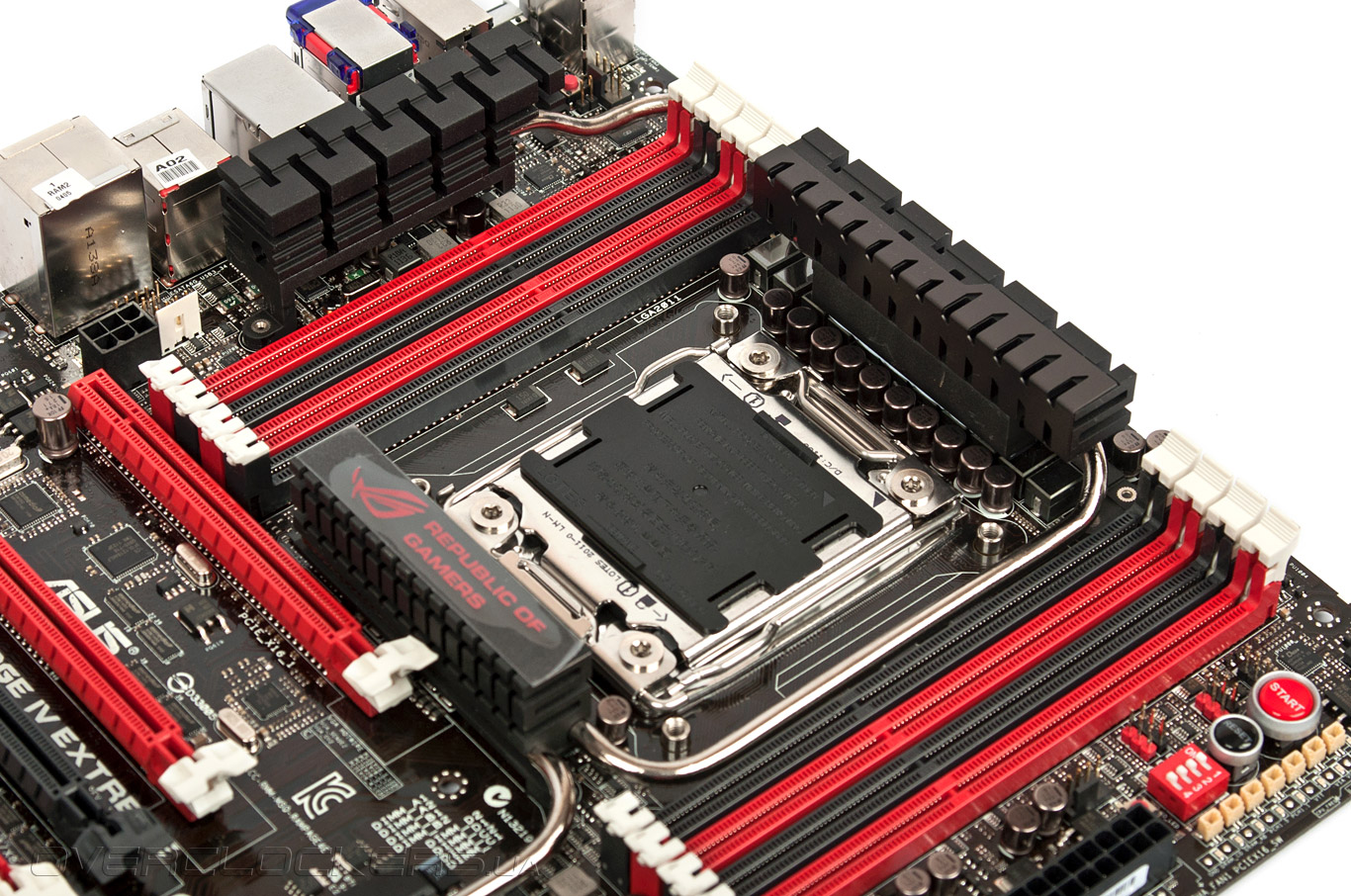

Учитывая направленность Rampage IV Extreme, основным узлом рассматриваемой платы является подсистема питания CPU, от которой не в последнюю очередь зависит стабильность системы при разгоне. Выполнена она по 11-канальной схеме, где восемь фаз отведено процессорным ядрам, а оставшиеся три — «системному агенту». Управляется преобразователь цифровым контроллером Digi+ ASP1000C. Питание памяти отведено уже более простым, двухканальным, преобразователям на базе пары чипов ASP1101. Во всех цепях без исключения используются твердотельные емкости и катушки с ферритовым сердечником, есть даже несколько танталовых конденсаторов.

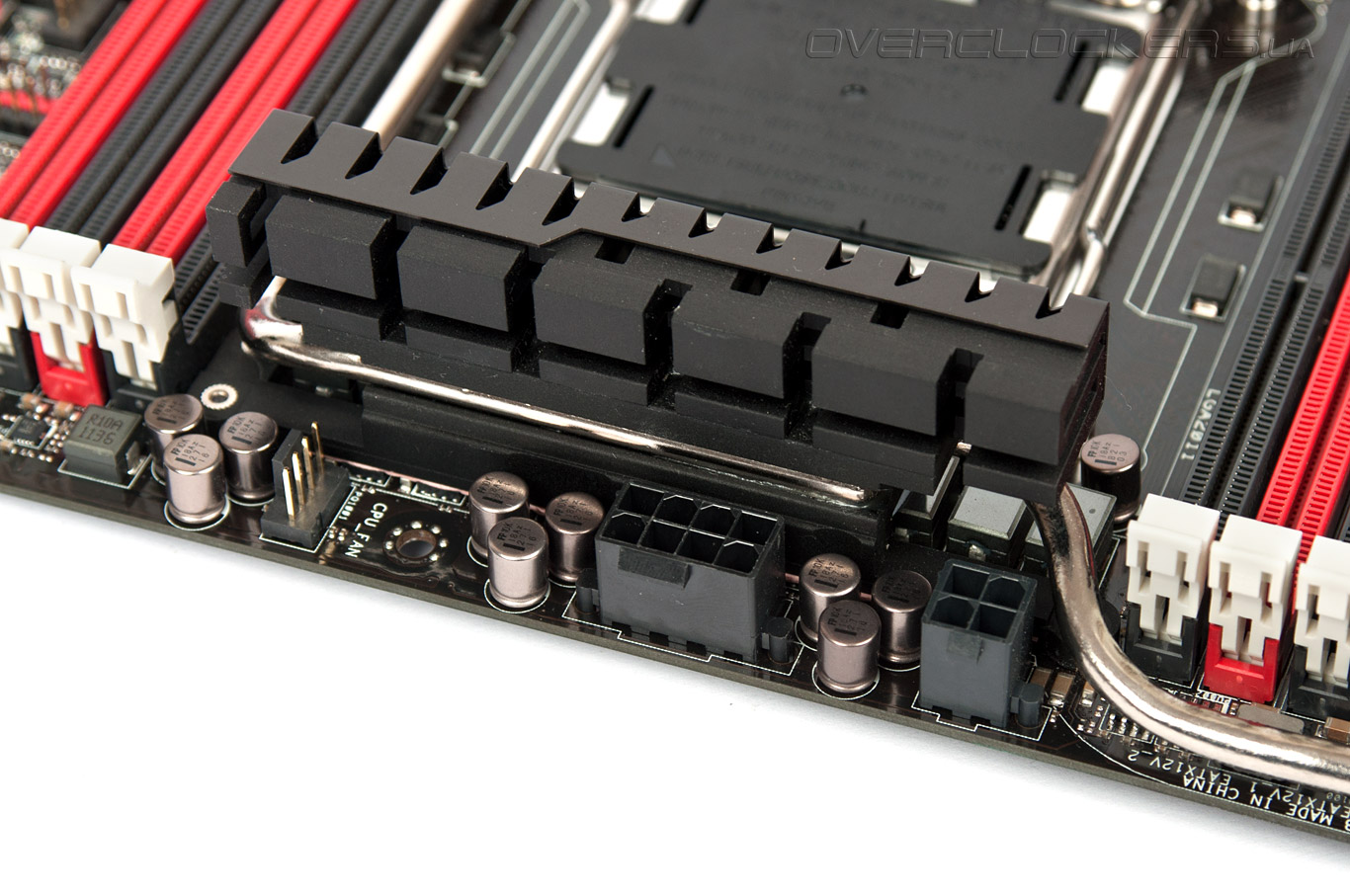

Кроме основного 24-контактоного разъема питания на плате предусмотрены еще EPS12V и ATX12V для дополнительного питания процессора — та же Rampage IV Formula была проще.

ASUS Rampage IV Extreme

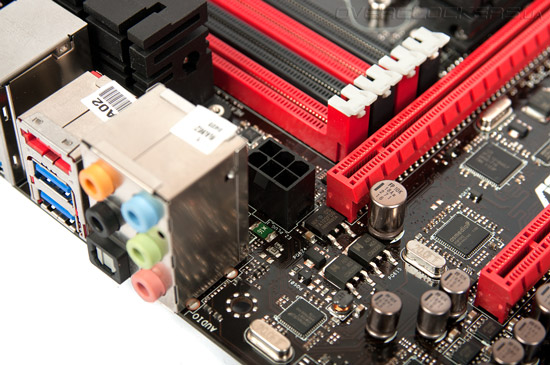

Помимо этого есть разъемы для дополнительного питания графических акселераторов и модулей памяти. Первый выполнен в виде шестиконтактного разъема, а второй такой же, как и используемый на флоппи-дисководах. Оба расположены возле задней панели материнской платы, сразу перед первым слотом PCI-E x16. Там же находятся контакты для подключения кабеля OC Key.

ASUS Rampage IV Extreme

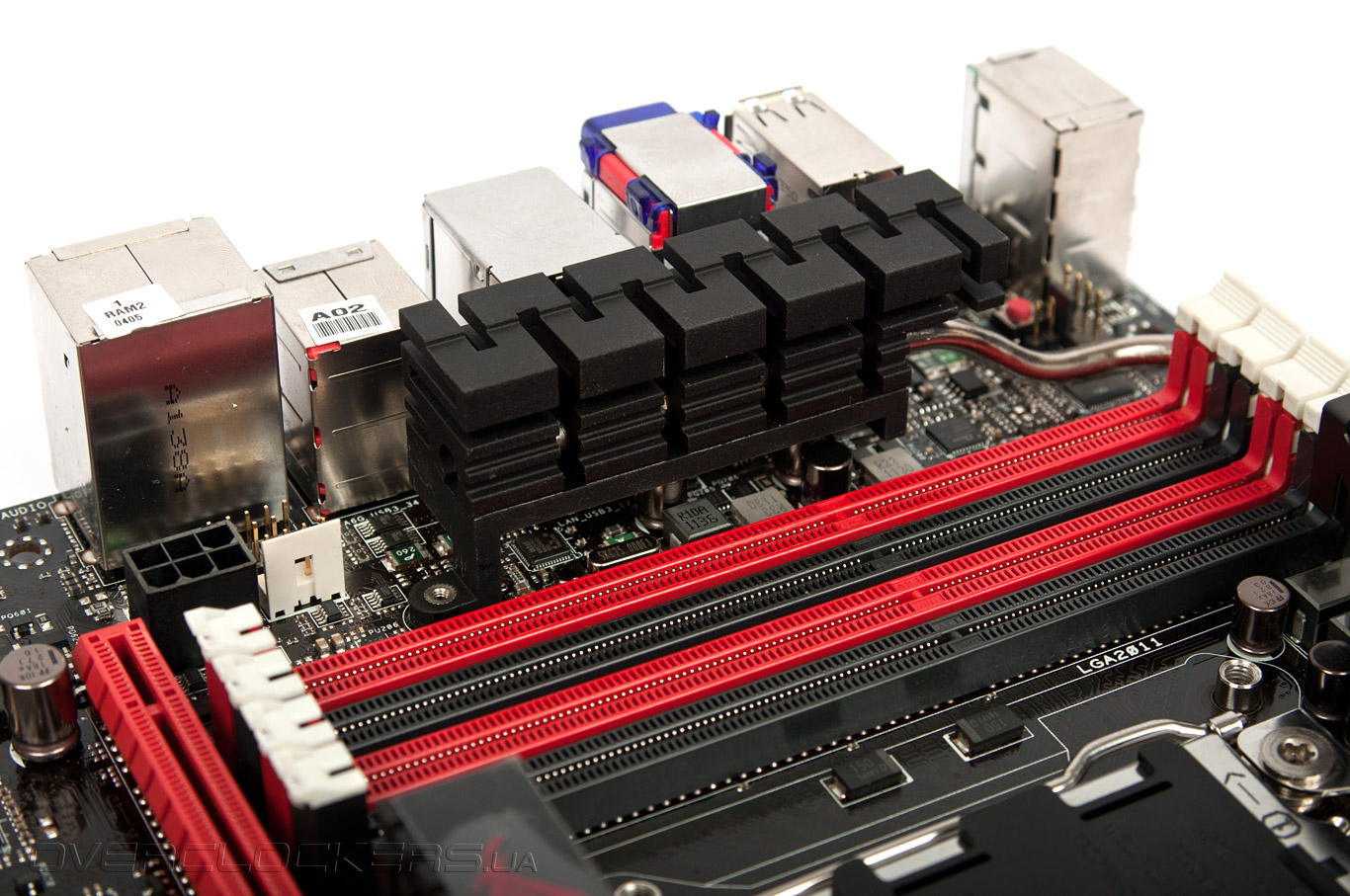

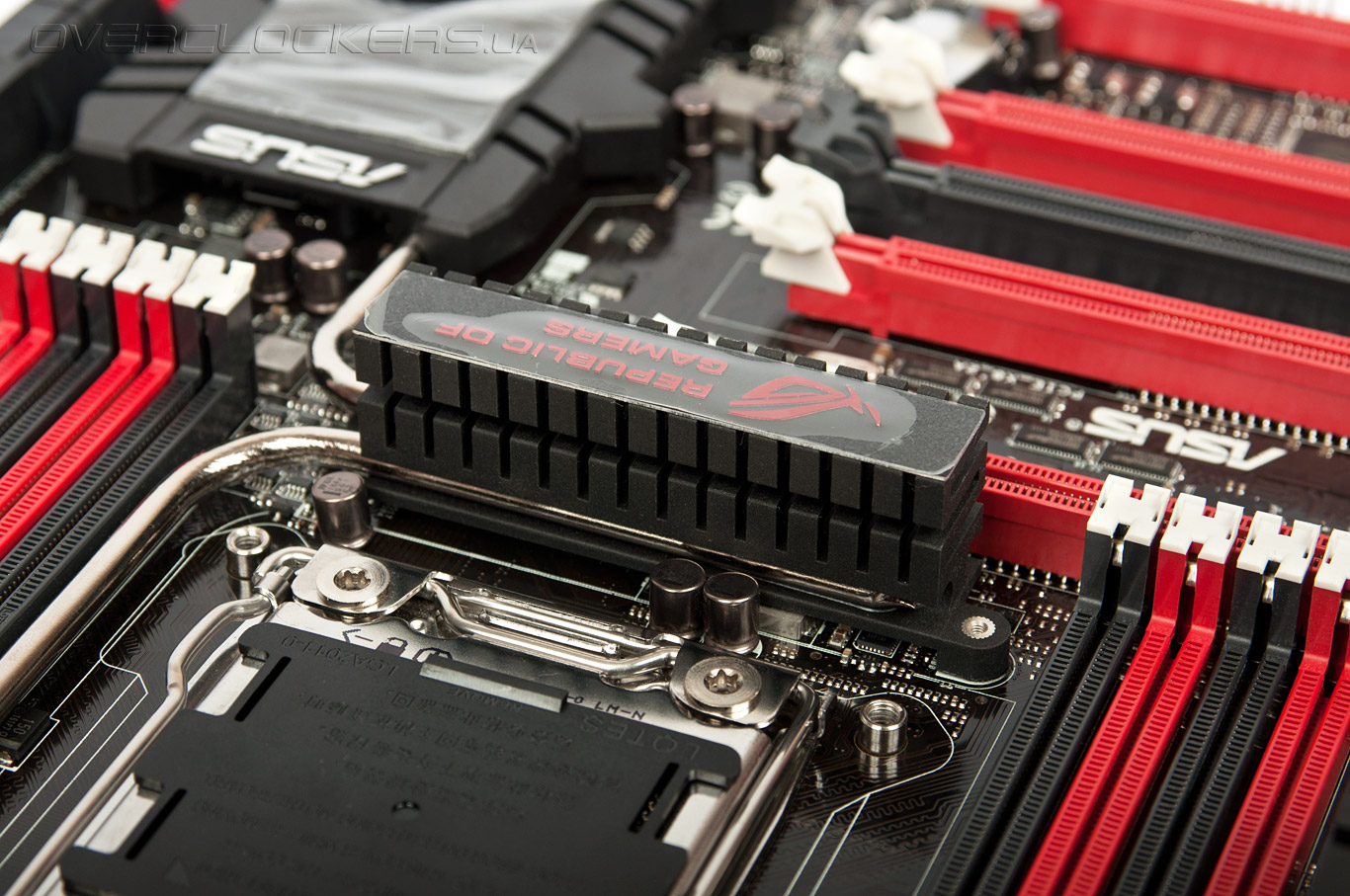

Дополнительно к мощной подсистеме питания Rampage IV Extreme оснащена и эффективной системой охлаждения. Довольно крупный радиатор на модуле VRM соединен тепловыми трубками с радиаторами меньшего размера, расположенными по периметру процессорного гнезда и модулей памяти.

ASUS Rampage IV Extreme

Кроме распределения теплового потока от силовых элементов дополнительные охладители более ни в чем не участвуют, так как находятся в «подвешенном» состоянии над платой.

ASUS Rampage IV Extreme

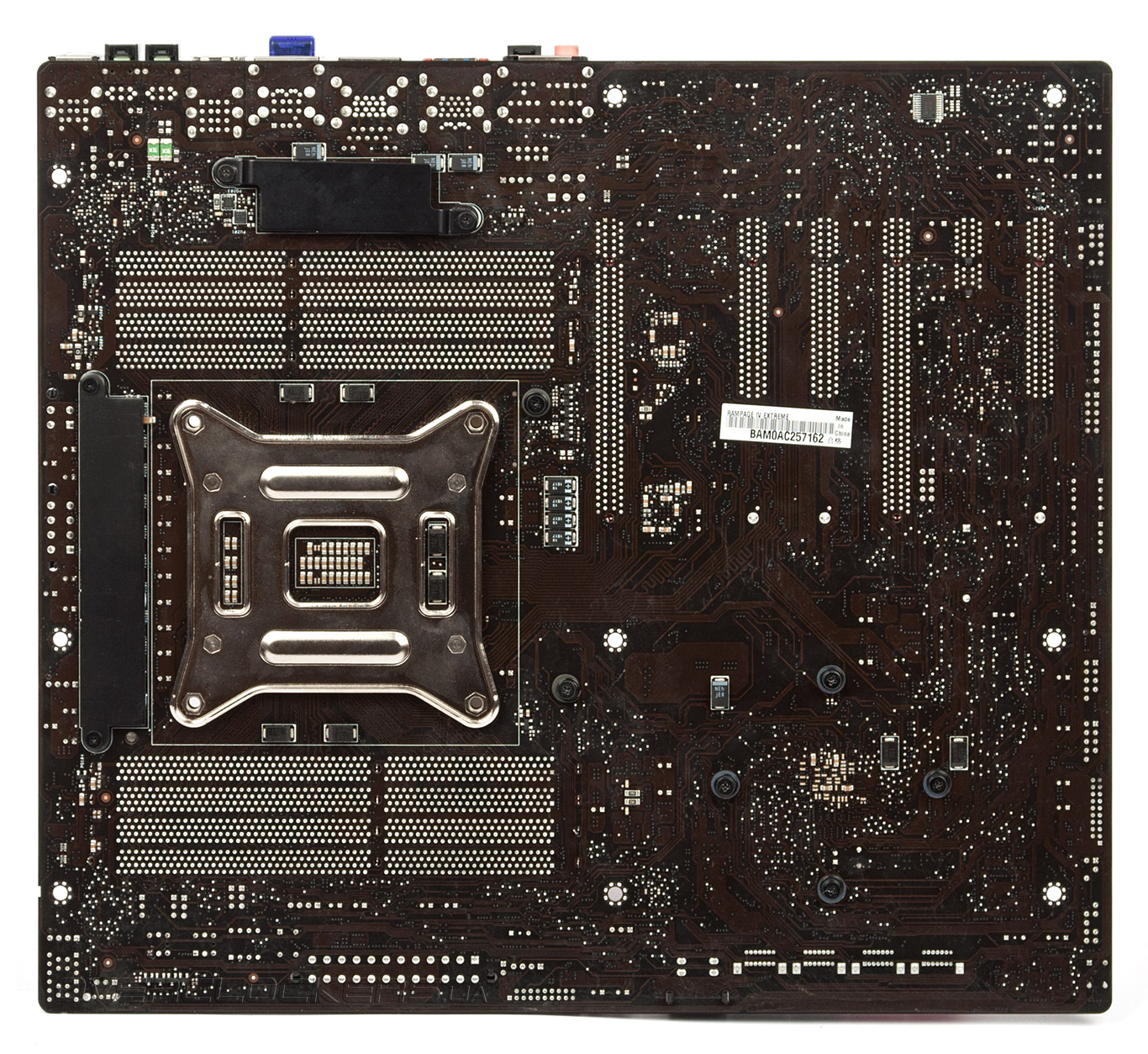

Транзисторы модуля VRM, перенесенные на обратную сторону PCB охлаждаются пластиной-радиатором, а такая же возле задней панели выполняет уже функцию «бекплейта».

ASUS Rampage IV Extreme

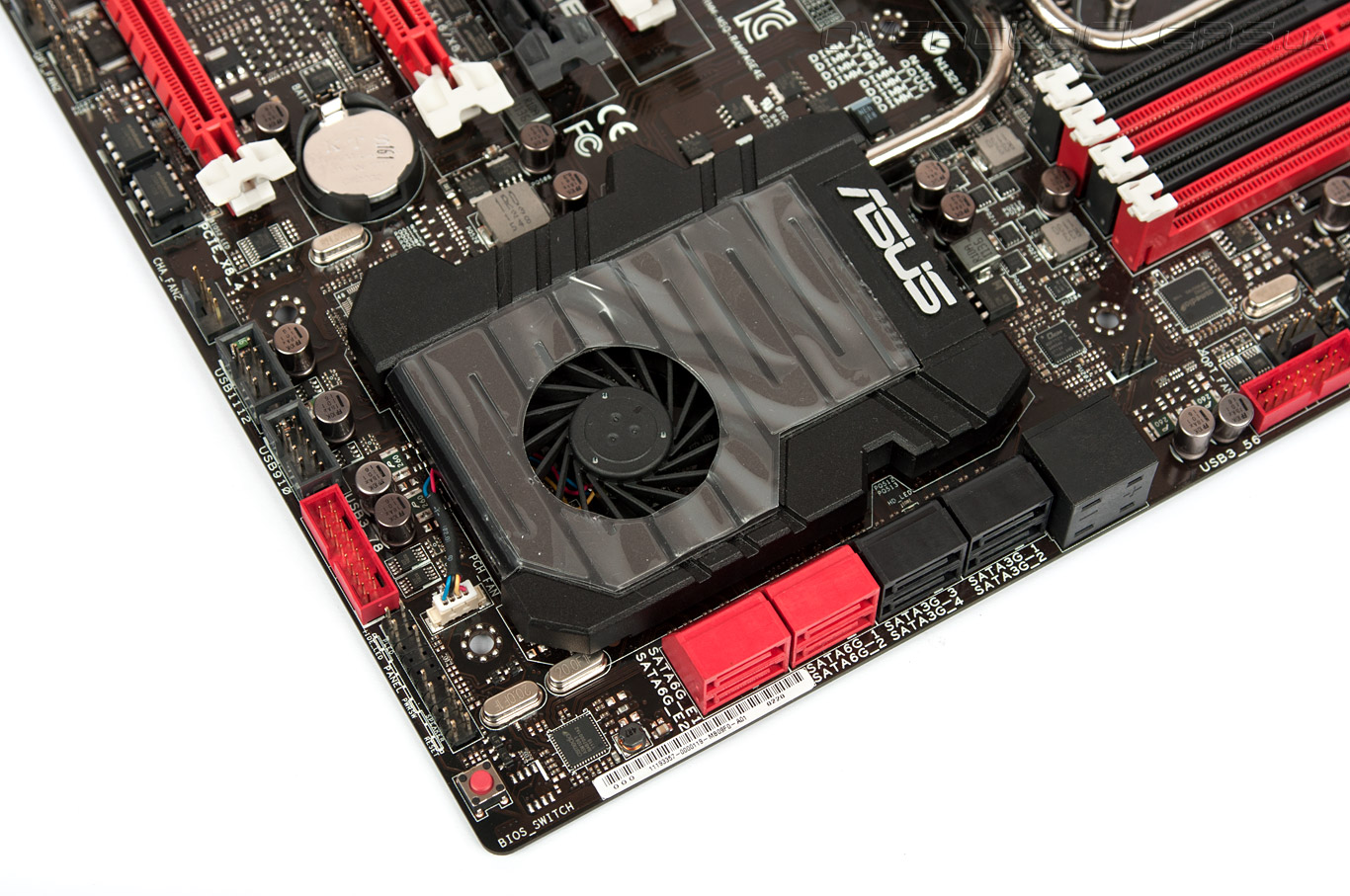

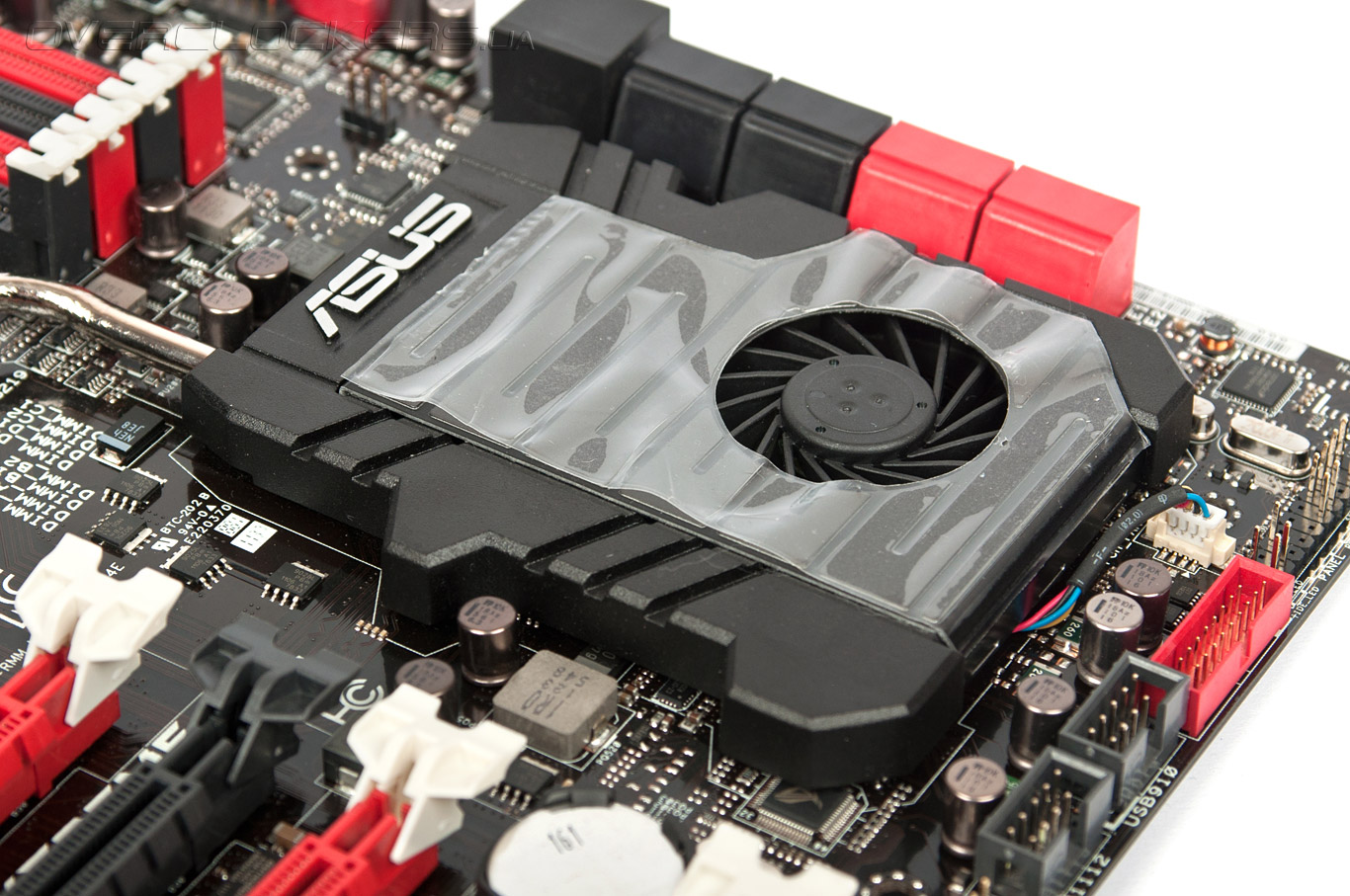

С одним из дополнительных радиаторов тепловой трубкой соединен кулер микросхемы X79 Express. Он оснащен небольшим вентилятором, скорость вращения которого можно отрегулировать в UEFI Setup материнской платы — и это хорошо, так как на максимальных оборотах он весьма шумный. Да и кому захочется менять его через год использования платы, учитывая частый выход подобных «карлсонов». Количество подключаемых к плате дополнительных вентиляторов равно восьми, включая процессорный, все с ШИМ-управлением.

ASUS Rampage IV Extreme

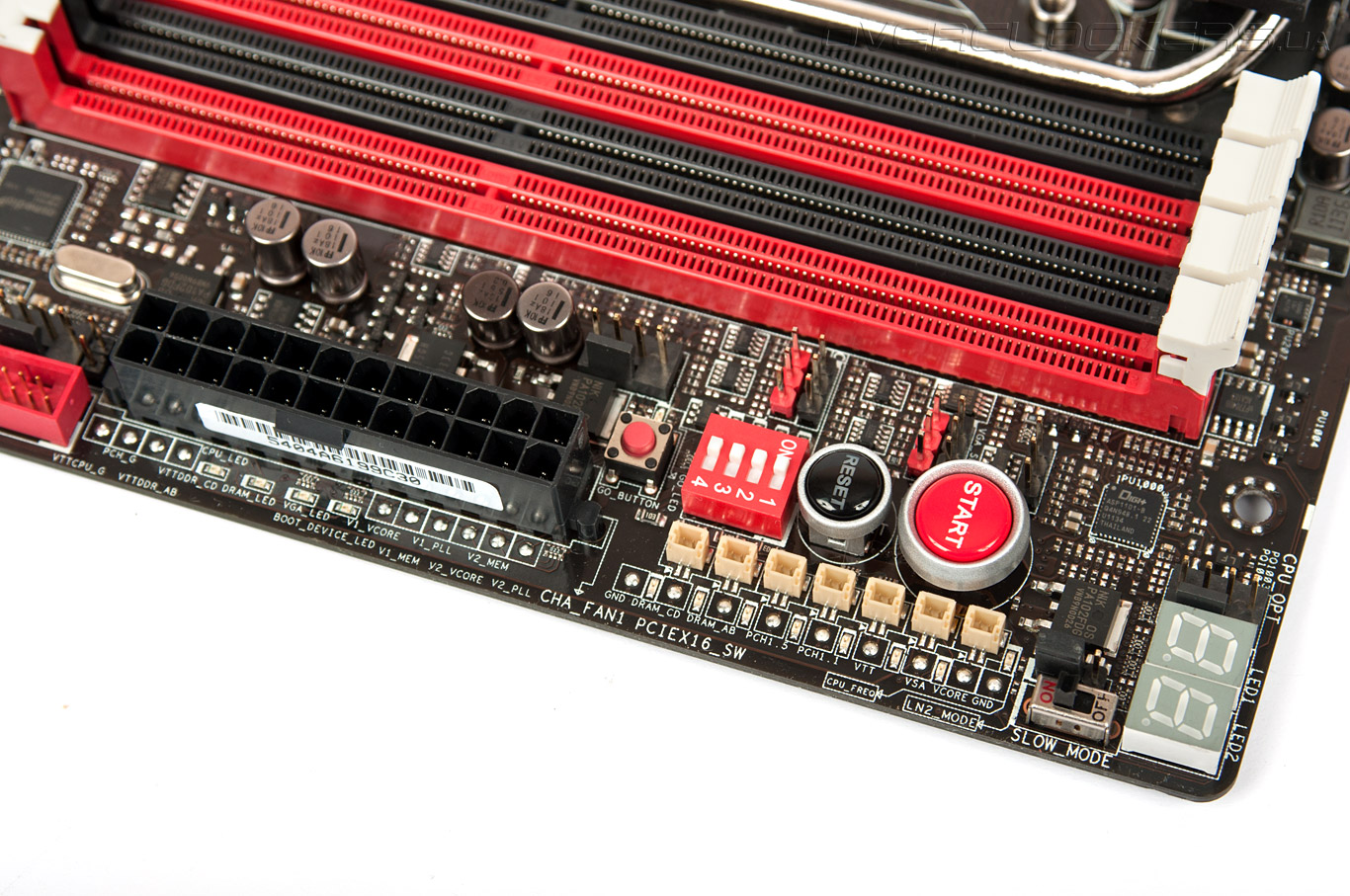

Естественно, кроме многофазных преобразователей питания процессора и большого количества радиаторов с тепловыми трубками топовые материнские платы предлагают пользователям дополнительные функции, облегчающие процесс разгона системы. Не стал исключением и рассматриваемый продукт. Rampage IV Extreme обладает кнопками включения и перезагрузки, POST-индикатором, контактными площадками для снятия показаний ключевых напряжений, возможностью отключать незадействованные слоты PCI-E х16. Все органы управления и индикации сосредоточены в правом верхнем углу, возле разъема питания платы. Там же находятся контакты (VGA Hotwire) для подключения видеоадаптеров, чтобы менять напряжение на GPU и памяти, а также кнопка GO_Butoon, отвечающая за функцию MemOK! (позволяет загрузить систему с проблемным модулем памяти) и разгон по предустановленному профилю в среде операционной системы. С переключателем SlowMode, находящимся возле индикатора POST-кодов, можно снизить частоту процессора при небольшой нагрузке или запуске стенда, когда возможно зависание системы в процессе разгона с использованием жидкого азота, после чего вернуть его в нормальный режим и продолжить бенчинг-сессию. Рядом находится джампер LN2, отвечающий за сдвиг температуры «колбута».

ASUS Rampage IV Extreme

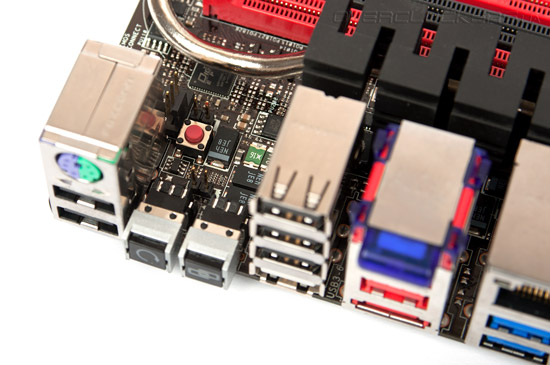

Но и это еще не все. Возле задней панели платы находится кнопка Q_Reset, позволяющая оживить систему при достижении «колдбага», рядом — контакты для подключения одного из трех обычных термодатчиков и отдельной кнопки включения функций OC Key.

ASUS Rampage IV Extreme

Дополнительно к обычным термодатчикам к «материнке» можно подключить две термопары К-типа. Соответствующие разъемы расположены возле SATA-портов. Там же, в самом углу платы, находится кнопка, благодаря которой можно выбрать используемую микросхему с прошивкой. Всего их две, но и этого будет достаточно для восстановления работоспособности компьютера в случае повреждения микрокода в одной из них.

ASUS Rampage IV Extreme

Как видим, количество «фишек» у нашей участницы тестирования не оставит равнодушным как обычного пользователя, который ими даже не будет пользоваться, так и закаленного оверклокера.

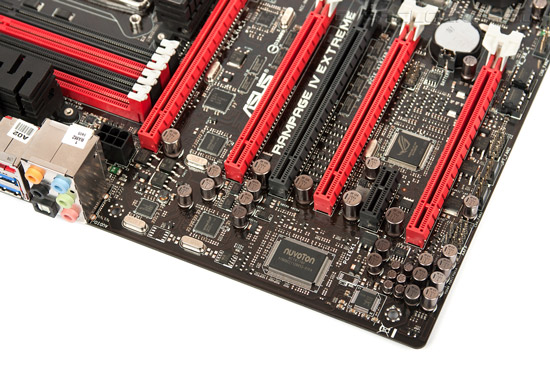

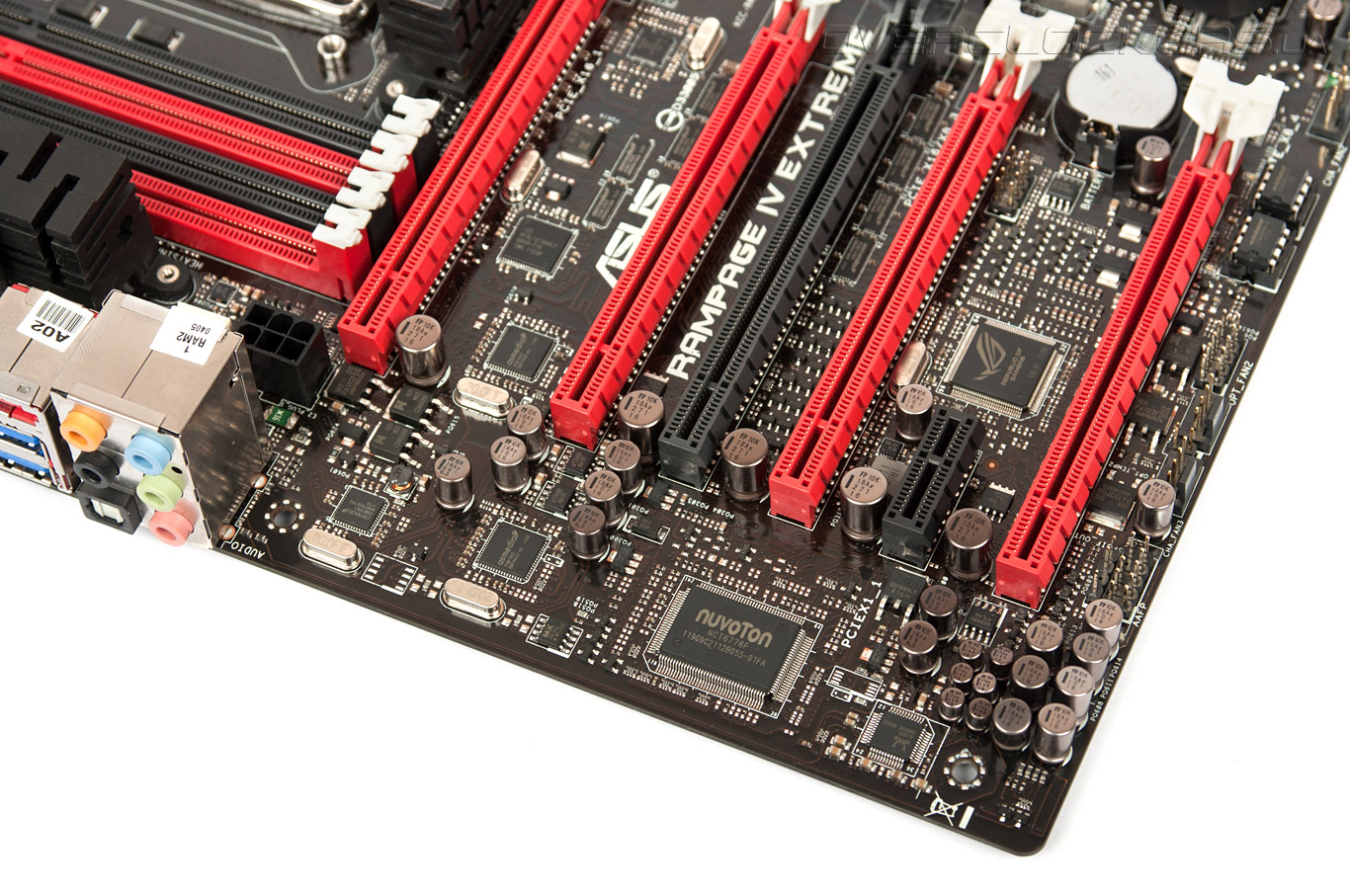

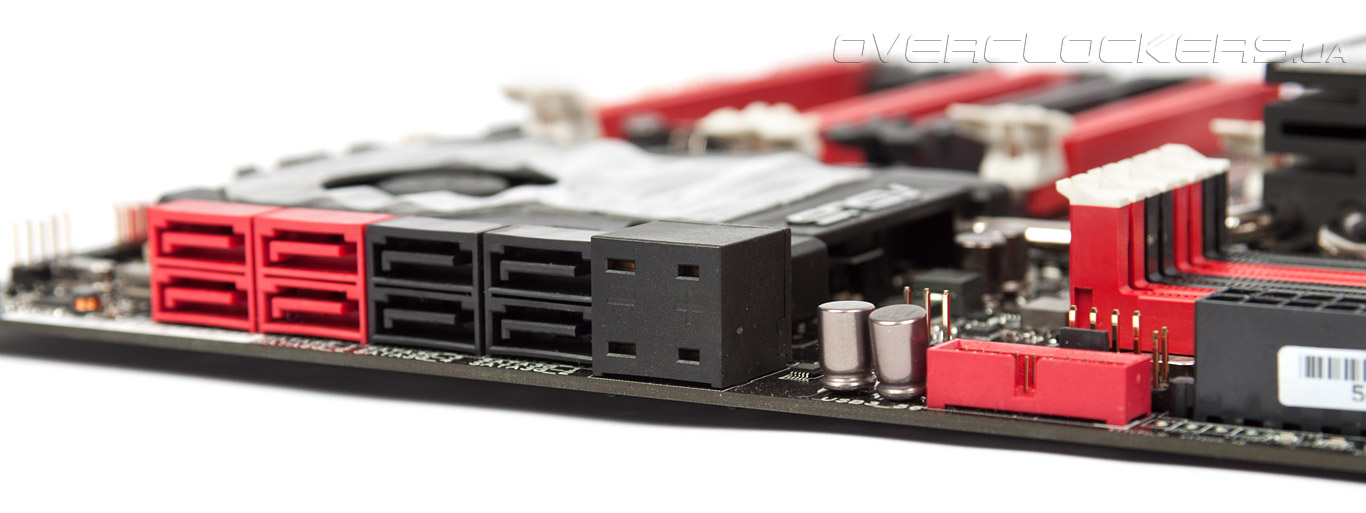

Теперь посмотрим на привычную функциональность. Производитель решил не ограничиваться возможностями чипсета Intel X79 Express, а расширил ее за счет дополнительных контроллеров. Так, помимо родных четырех каналов SATA 3Gb/s и двух SATA 6Gb/s на плате присутствуют еще четыре порта SATA 6Gb/s (ASMedia ASM1061), два из которых выведено на заднюю панель. Шина USB 3.0 представлена восемью портами, выполненными на базе чипов ASMedia ASM1042, четыре из них тоже на задней панели.

ASUS Rampage IV Extreme

Сетевые возможности Rampage IV Extreme реализованы за счет гигабитного контроллера Intel WG82579V. Звуковая подсистема простенькая, никаких тебе SupremeFX III, всего лишь HDA-кодек ALC898 от Realtek. Портов FireWire «материнка» лишена, что вряд ли можно назвать существенным минусом. За расширение функциональности системы отвечают пять разъемов PCI-E x16, красные из которых могут работать в режимах х16+х16, х16+х8+х16 и х16+х8+х8+х8. Черный разъем подключен параллельно второму по счету красному и при установке видеокарт с габаритными СО лучше использовать его. Есть еще один PCI-E x1.

ASUS Rampage IV Extreme

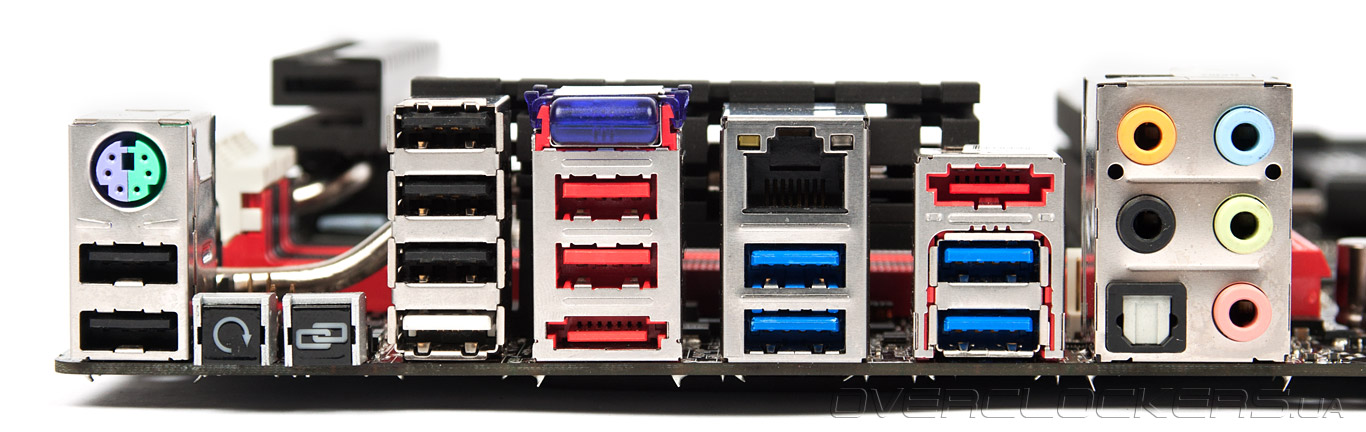

На задней панели материнской платы можно обнаружить встроенный модуль Bluetooth 2.1 с EDR, но в остальном — ничего особенного:
  • комбинированный PS/2;
  • четыре порта USB 3.0;
  • семь портов USB 2.0 (еще четыре на плате);
  • один порт USB 2.0 для ROG Connect (белый);
  • оптический S/PDIF;
  • сетевой разъем;
  • шесть аудио-разъемов;
  • кнопки Clear CMOS и ROG Connect.
ASUS Rampage IV Extreme

Что же, материнская плата ASUS Rampage IV Extreme произвела впечатление продукта качественно выполненного с широкими возможностями в плане разгона, но не очень высоким стандартным функционалом. С другой стороны, она предназначена для достижения мировых оверклокерских рекордов, а не подключения различных камкордеров и наслаждения тонкой звуковой составляющей музыкальных композиций. Осталось оценить возможности прошивки и разгонный потенциал. Первым как раз и займемся в следующем разделе.

UEFI Setup

Прошивки решений серии Republic of Gamers всегда обладали широкими возможностями по тонкой настройке, а с выходом платформ LGA1155 и LGA2011 они обзавелись еще большим количеством настраиваемых параметров. ASUS Rampage IV Extreme не стала исключением и предлагает пользователю максимальный контроль над материнской платой с помощью нового интерфейса UEFI, основанного на микрокоде AMI.

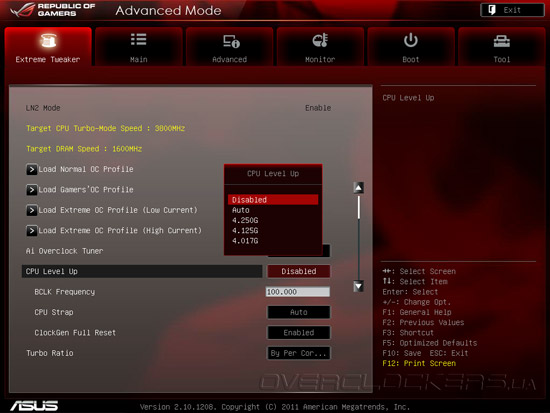

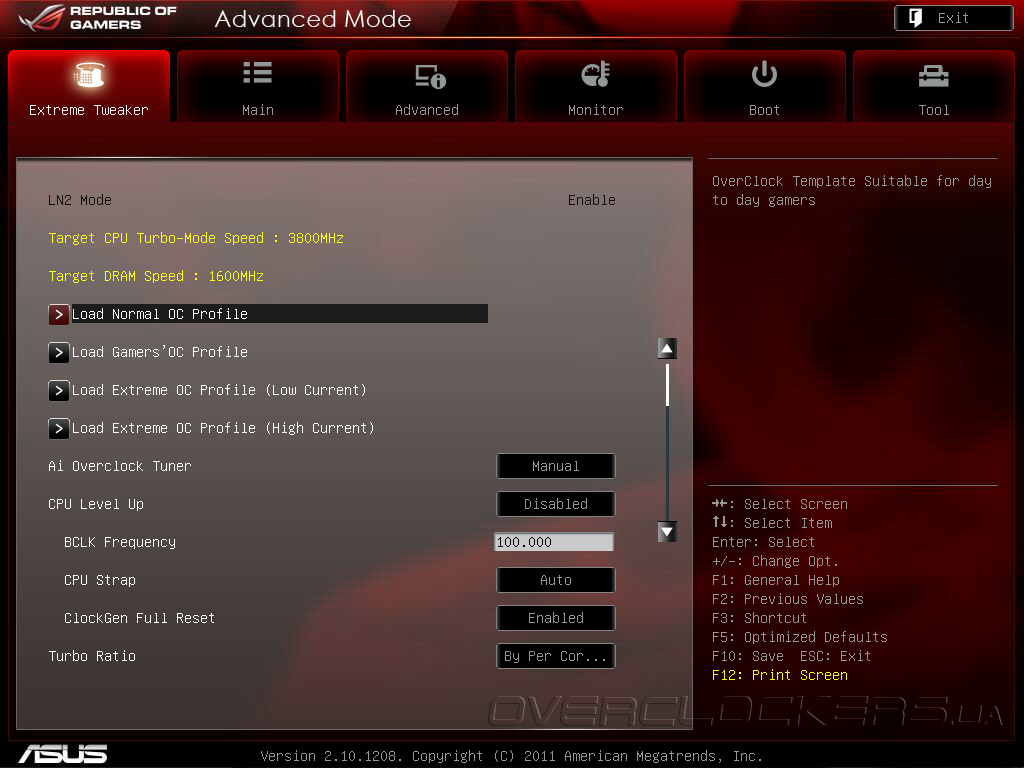

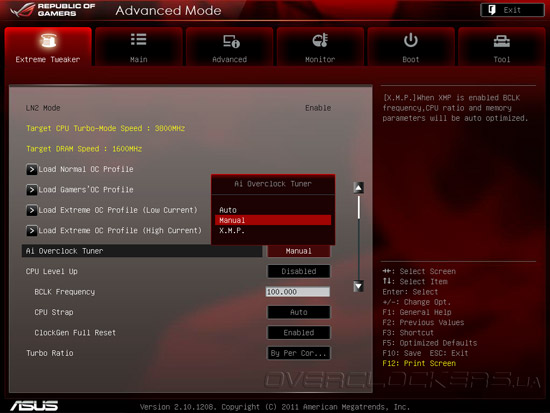

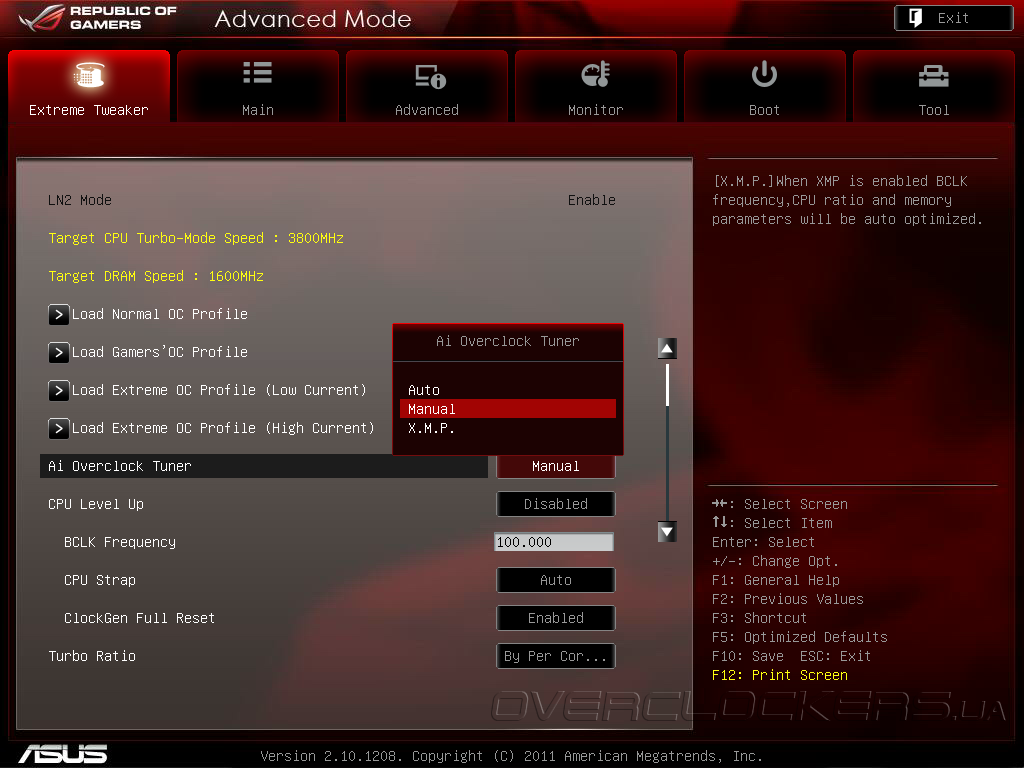

В первом разделе под названием Extreme Tweaker сосредоточены все основные настройки системы. Там можно выбрать один из предустановленных профилей разгона, изменить частоту BCLK и множитель (CPU Strap), управлять режимами работы технологии Turbo Boost и памяти, изменять коэффициент умножения процессора для каждого ядра по-отдельности и различные напряжения, а также произвести еще более тонкую настройку всех узлов системы. При любом изменении параметров в самом верху будет отображаться функционирование Turbo Boost, частота процессора и памяти.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

Тем, кому достаточно лишь настроить память по профилю XMP и сопутствующие ему установки могут воспользоваться соответствующим параметром в меню Ai Overclock Tuner, а малоопытные оверклокеры смогут повысить быстродействие системы за счет авторазгона процессора до вполне безобидных частот. Но следует помнить, что активация XMP отключает работу Turbo Boost. Во всяком случае, с нашим тестовым Core i7-3930K было именно так.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

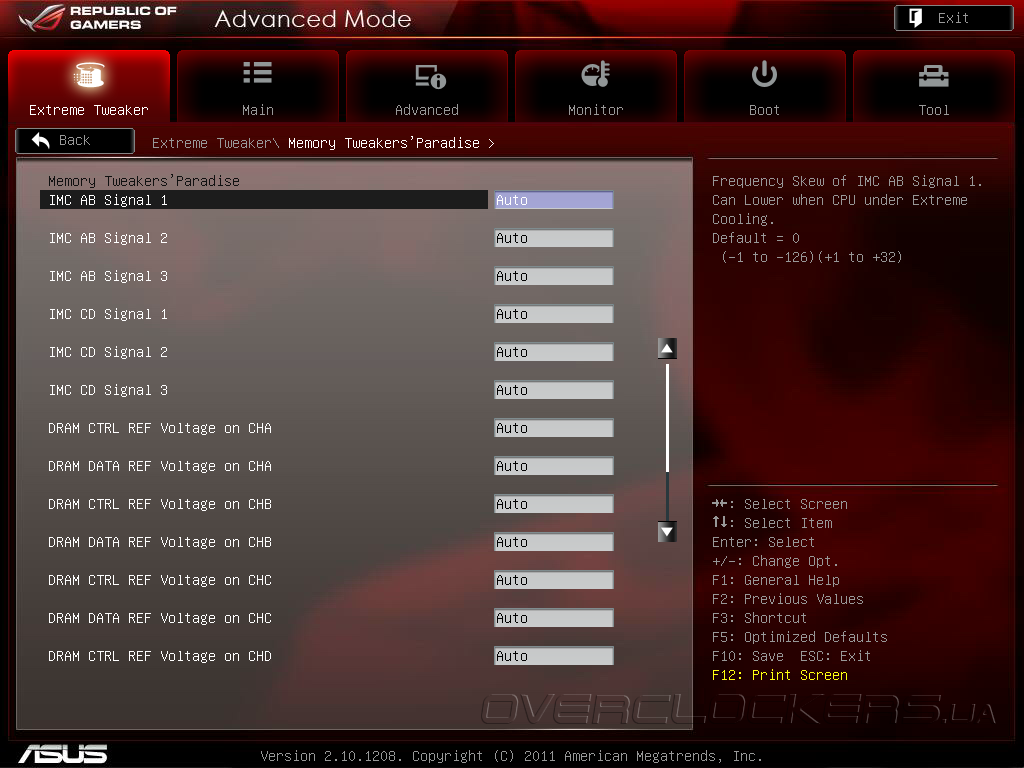

А вот для опытных пользователей и настоящих энтузиастов предназначены остальные настройки. Можно воспользоваться более продвинутыми профилями разгона, такими как нормальный, игровой и двумя экстремальными. Есть возможность изменять частоту BCLK от 80 до 300 МГц, причем, множитель BCLK при этом будет переключаться автоматически, но не каждый процессор сможет осилить даже 166 МГц. Режим работы Turbo Boost для правильного функционирования желательно перевести в By Per Core.

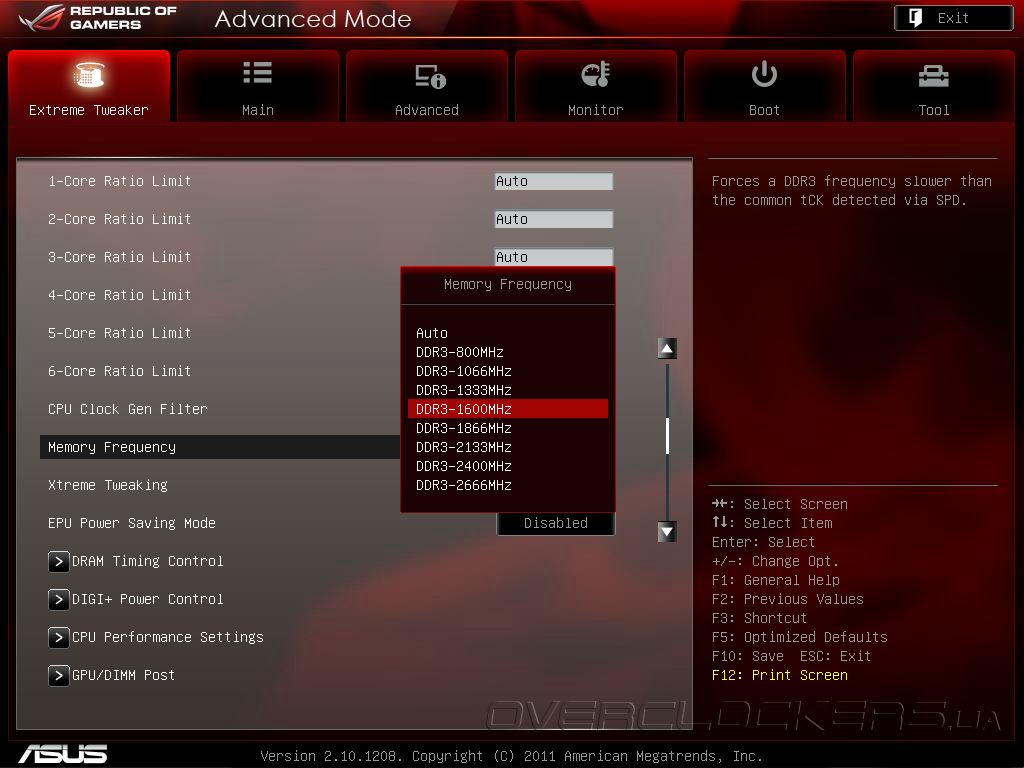

Частоту памяти можно изменять в пределах 800—2666 МГц с шагом 266 МГц. Сейчас это кажется не сильно много, учитывая возможности новых Ivy Bridge, но при разгоне этого будет достаточно.

UEFI Setup ASUS Rampage IV Extreme

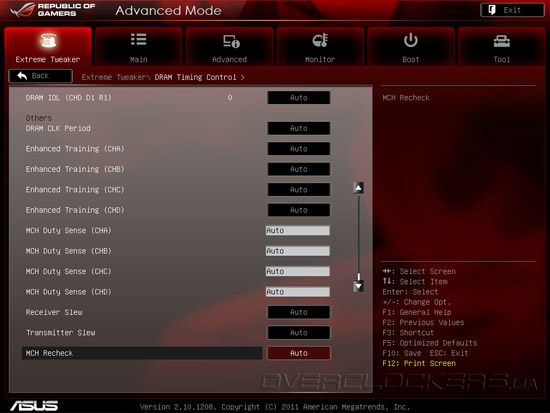

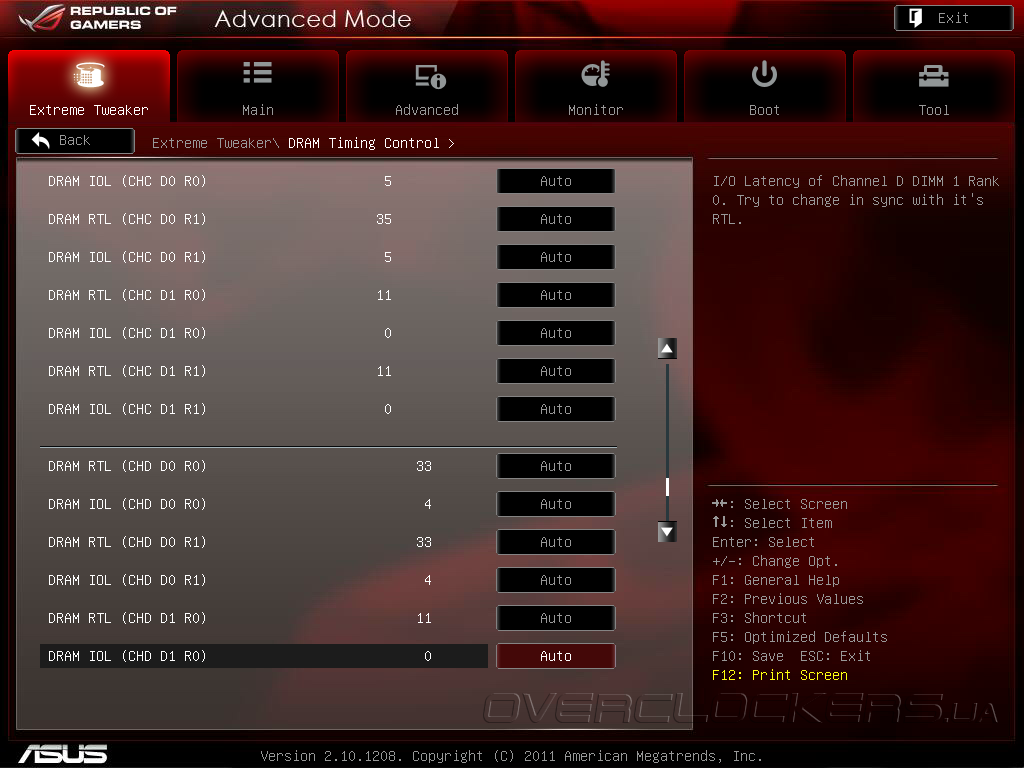

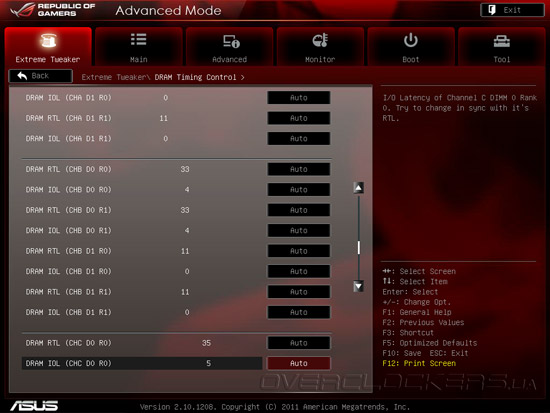

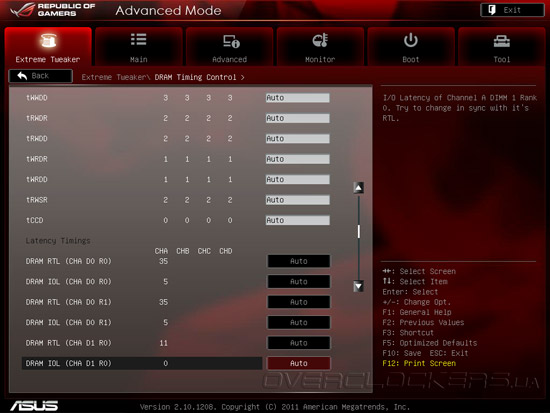

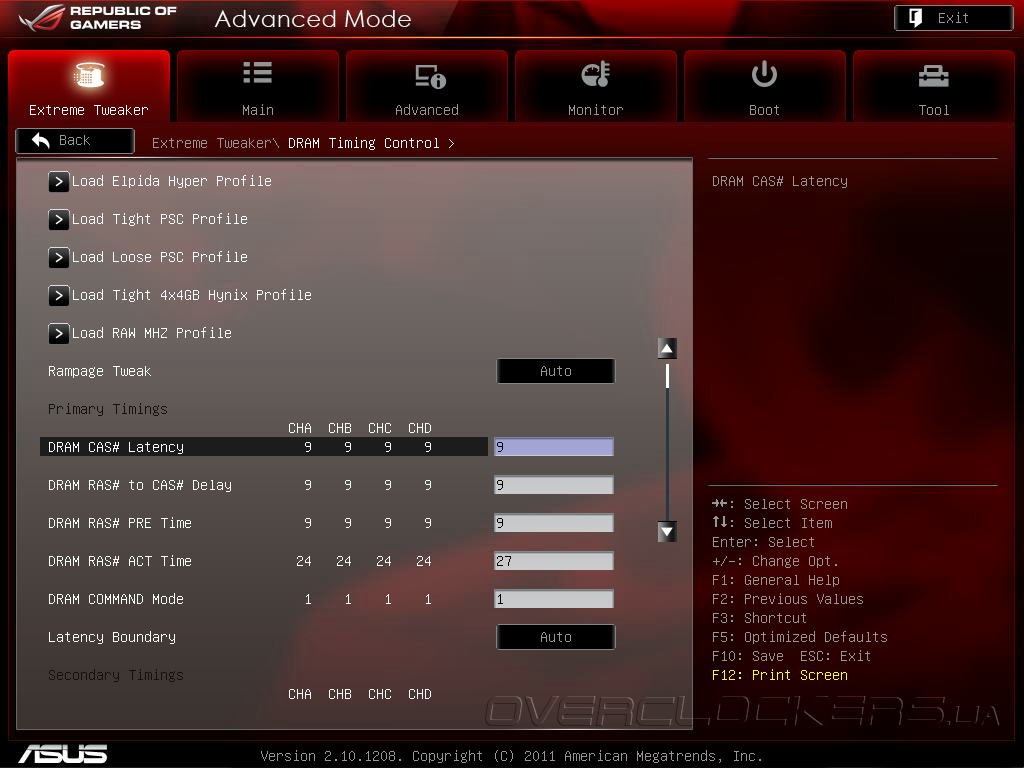

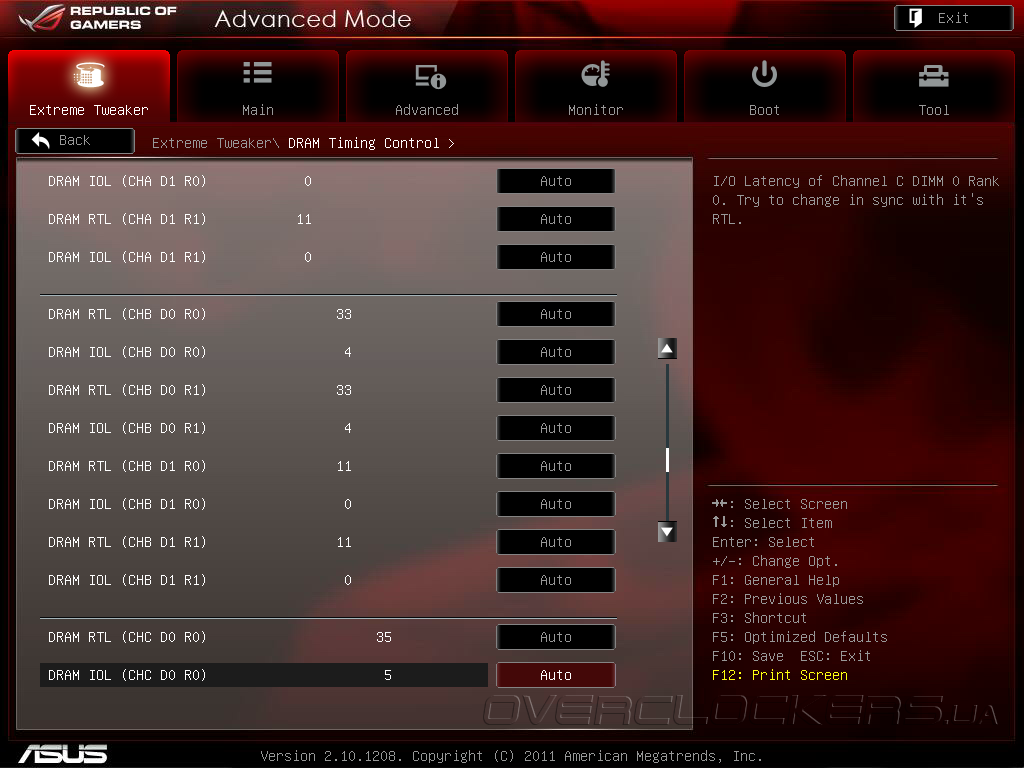

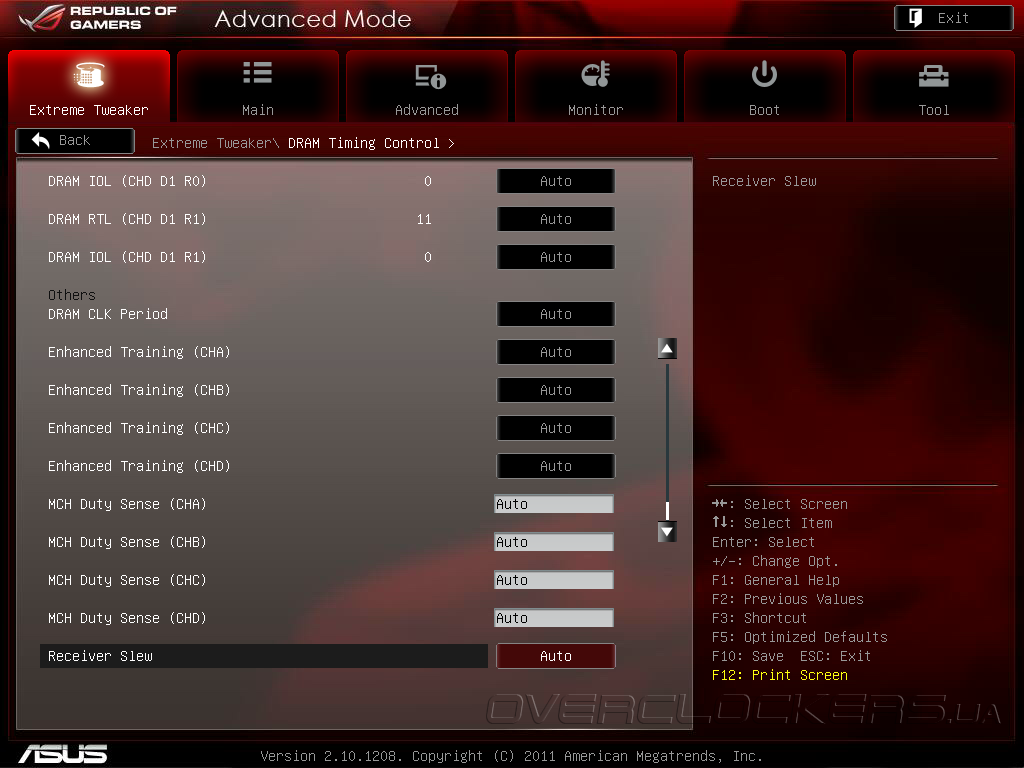

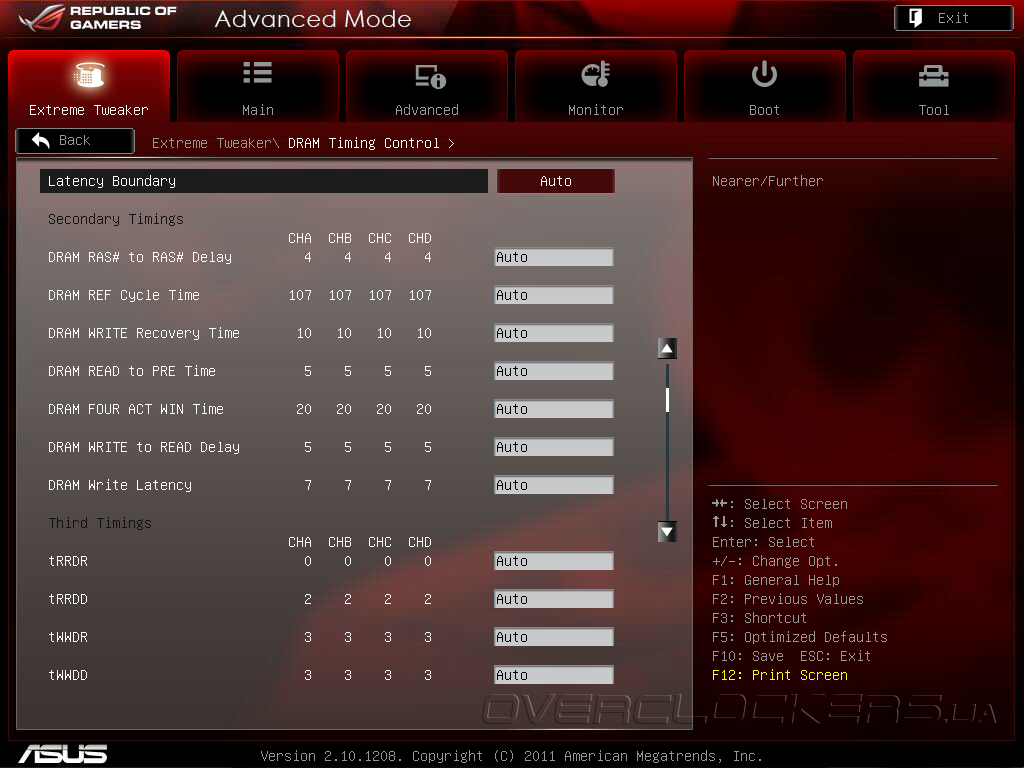

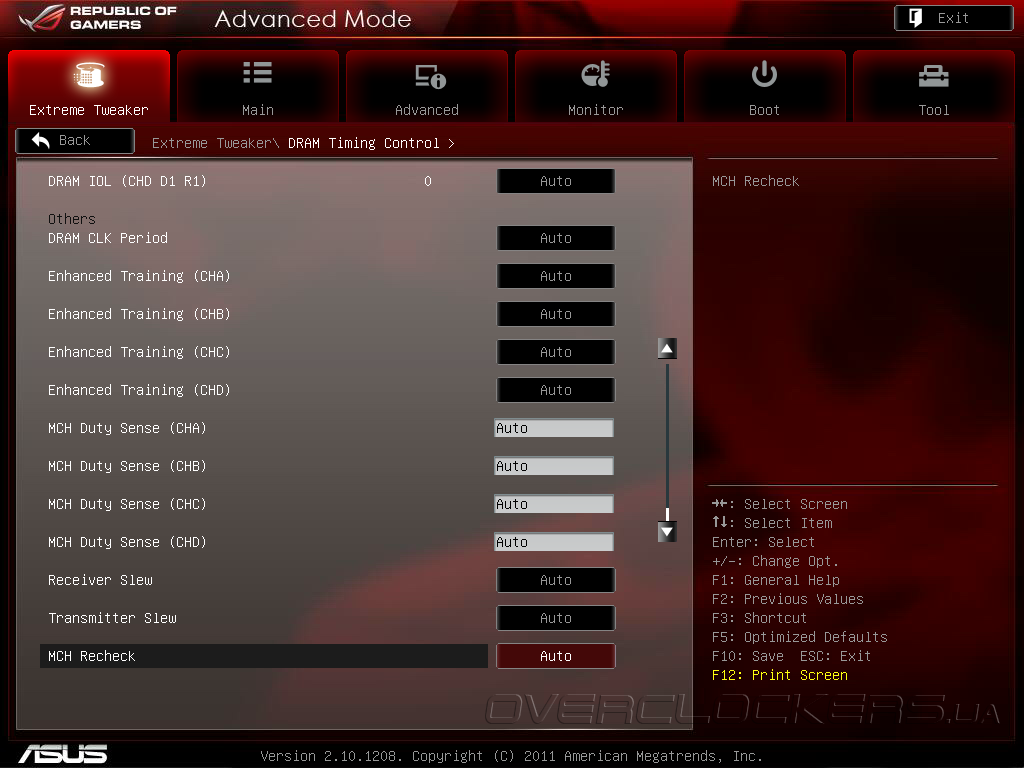

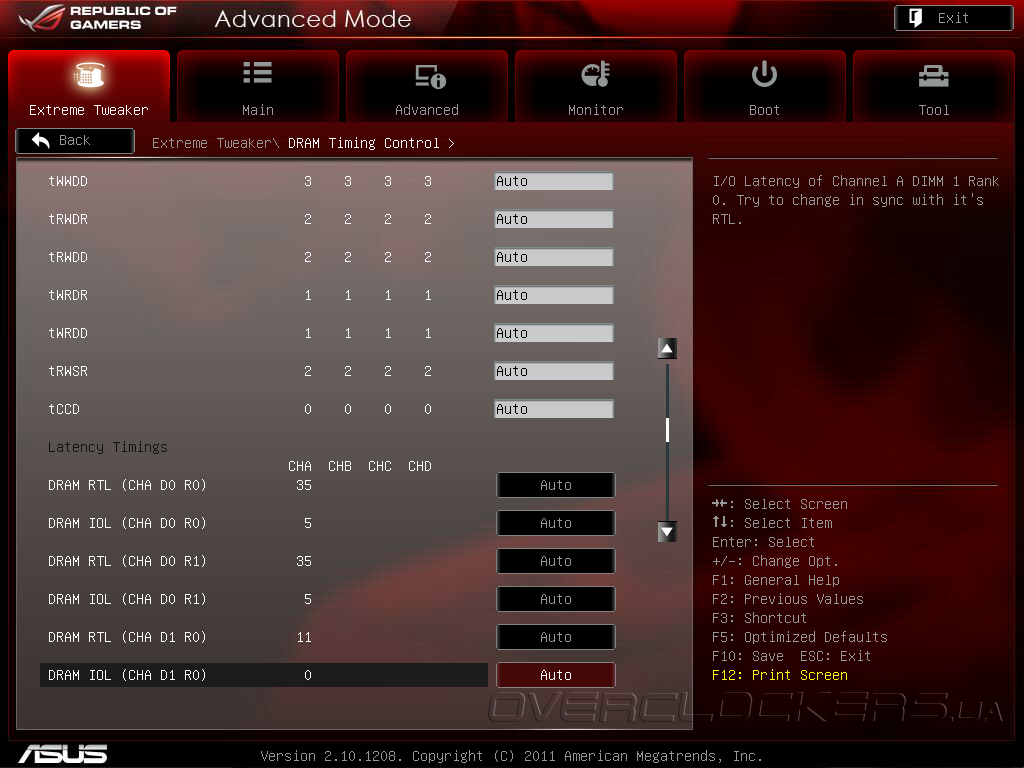

Настройки таймингов памяти находятся в разделе DRAM Timing Control, а количество изменяемых параметров просто огромно — помимо основных задержек, есть несколько уровней субтаймингов, некоторые значения можно менять для каждого канала в отдельности. Там же доступны несколько профилей для модулей на базе определенных чипов памяти.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

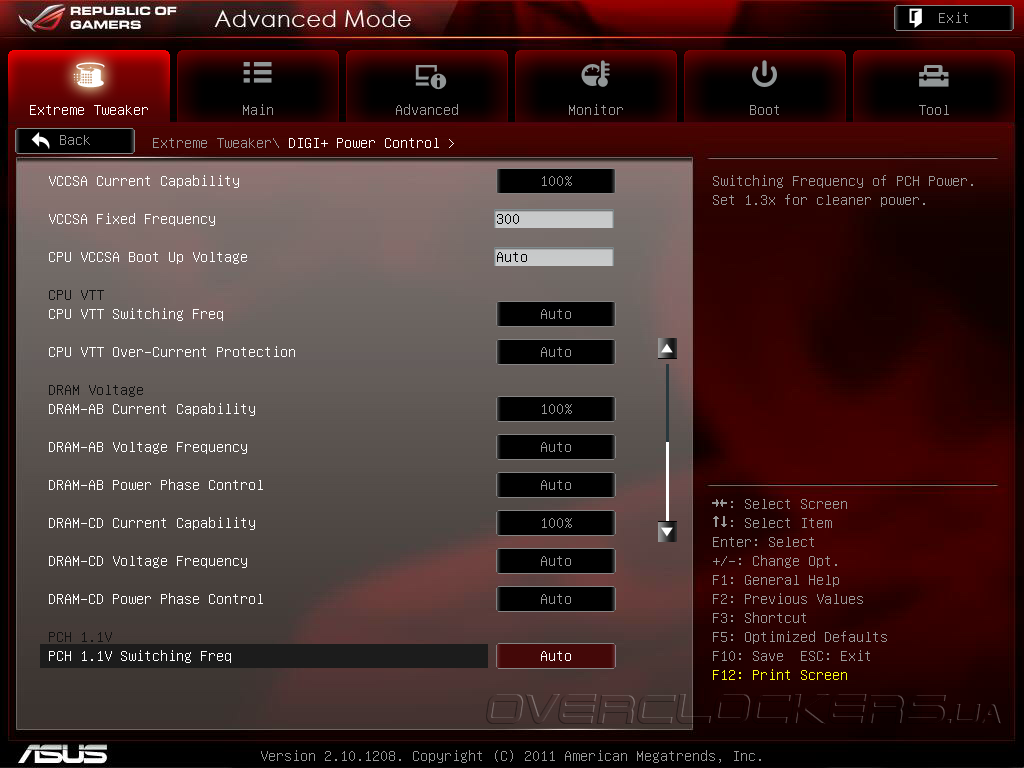

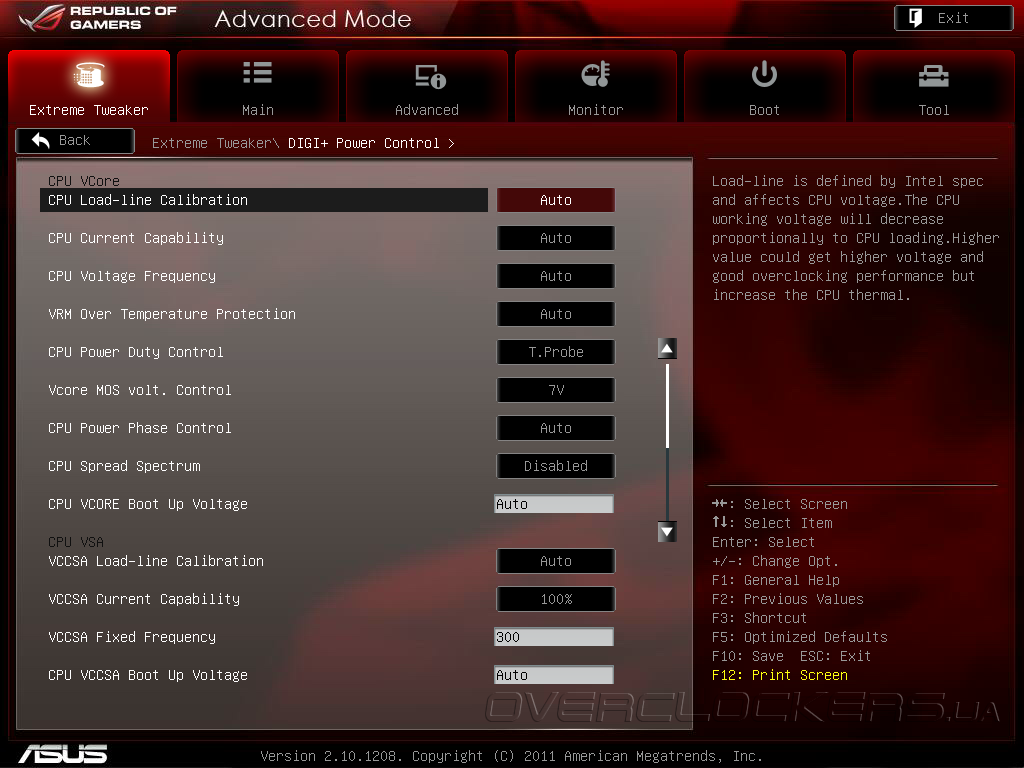

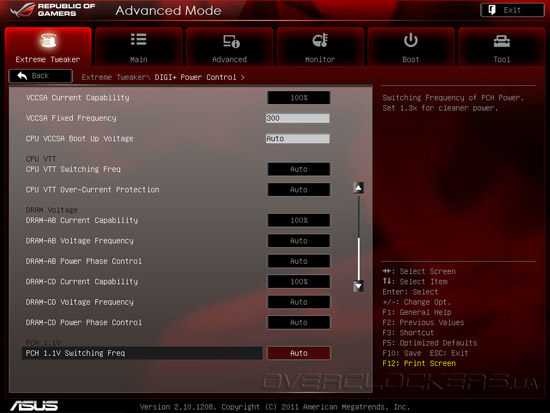

В следующем по списку разделе — DIGI+ Power Control — собраны настройки подсистемы питания процессора, памяти и чипсета.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

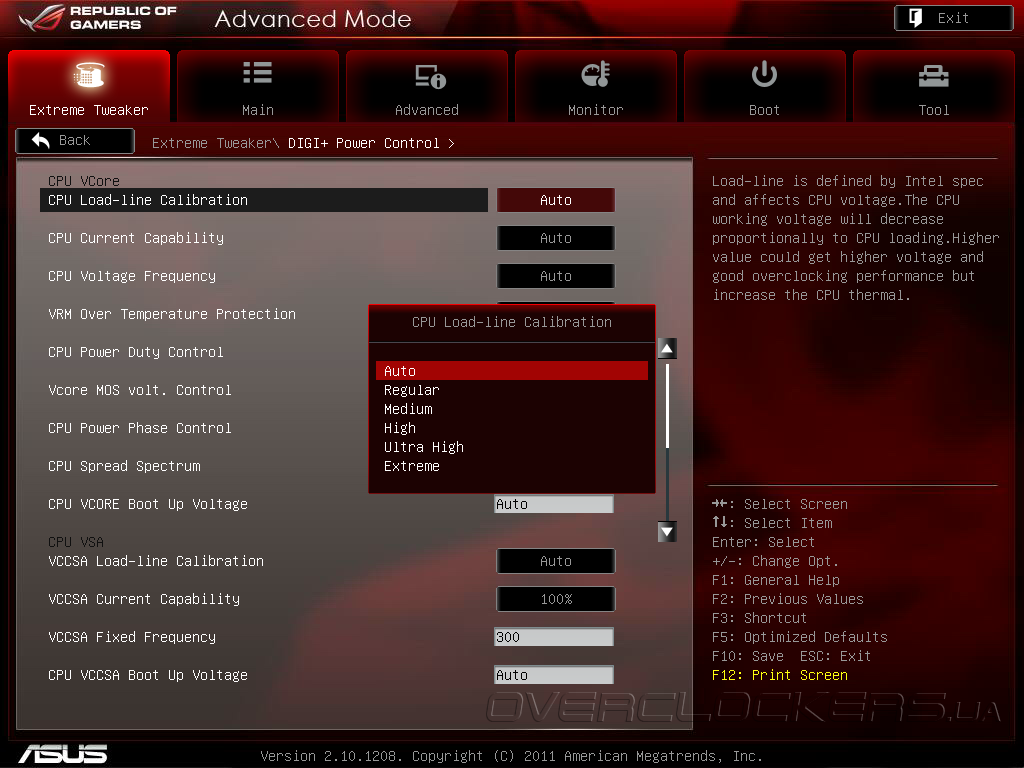

Такой важный параметр для стабильности системы при разгоне, как CPU Load-line Calibration позволяет выбрать шесть значений для борьбы с просадками напряжения на процессоре. Для разгона на воздухе вполне можно обойтись режимом Auto, в противном случае необходимо выставить High или даже Ultra High. Остальные параметры стоит изменять для достижения частоты выше 5 ГГц — до этого значения плата без проблем сможет справиться и сама.

UEFI Setup ASUS Rampage IV Extreme

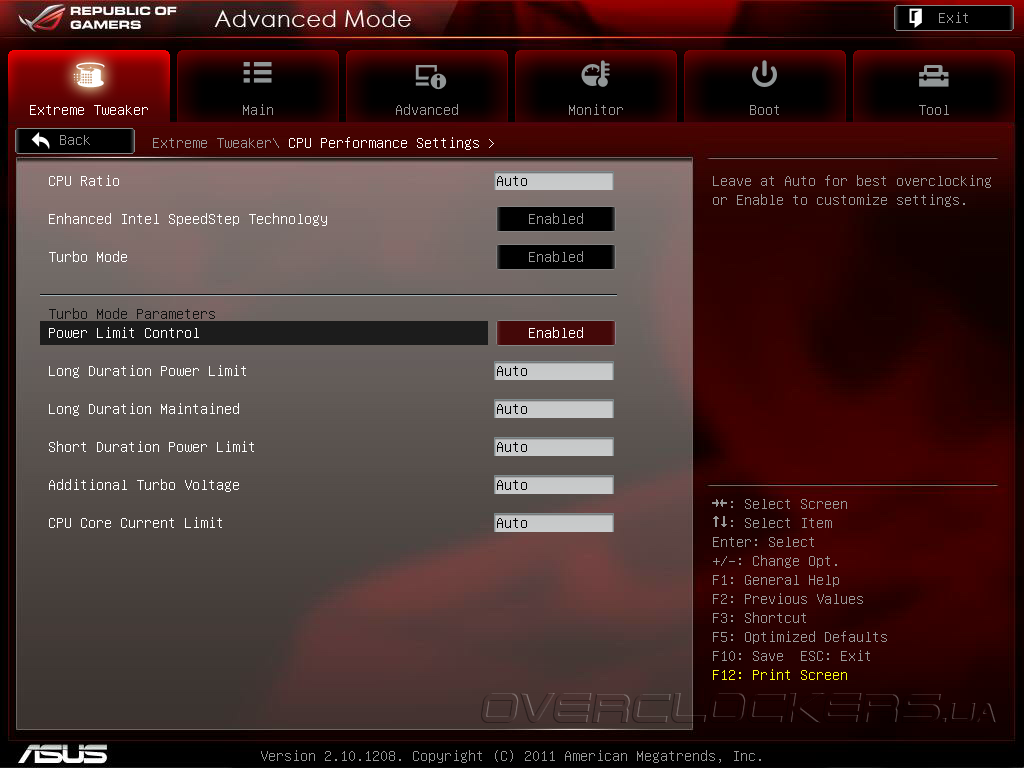

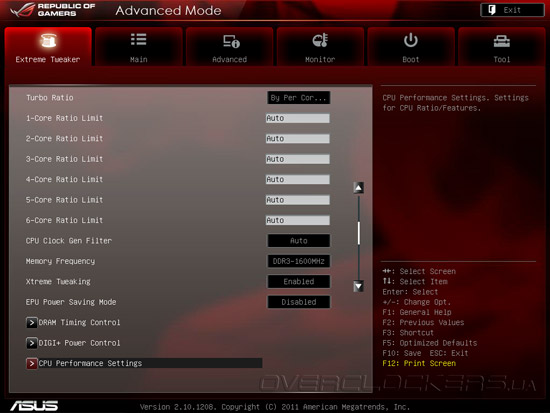

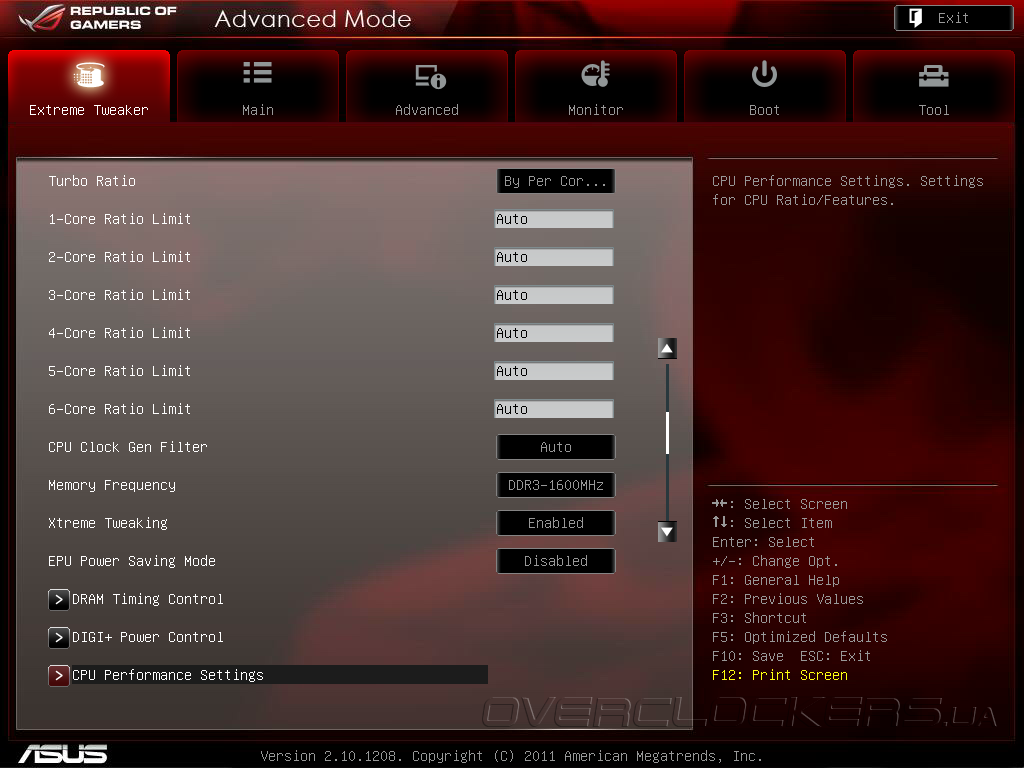

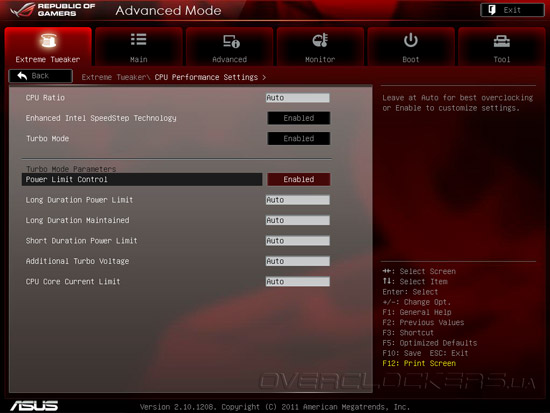

CPU Performance Settings отвечает за изменение процессорного множителя и активацию технологий EIST и Turbo Boost. Там можно настроить предельный уровень потребляемой мощности и силы тока.

UEFI Setup ASUS Rampage IV Extreme

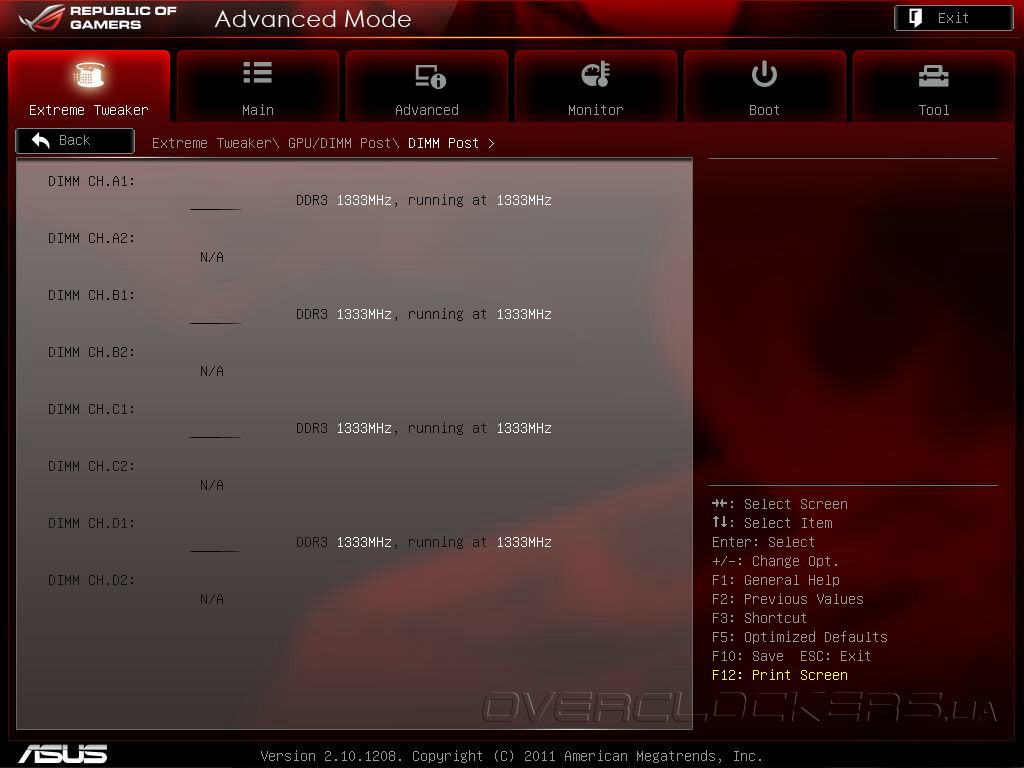

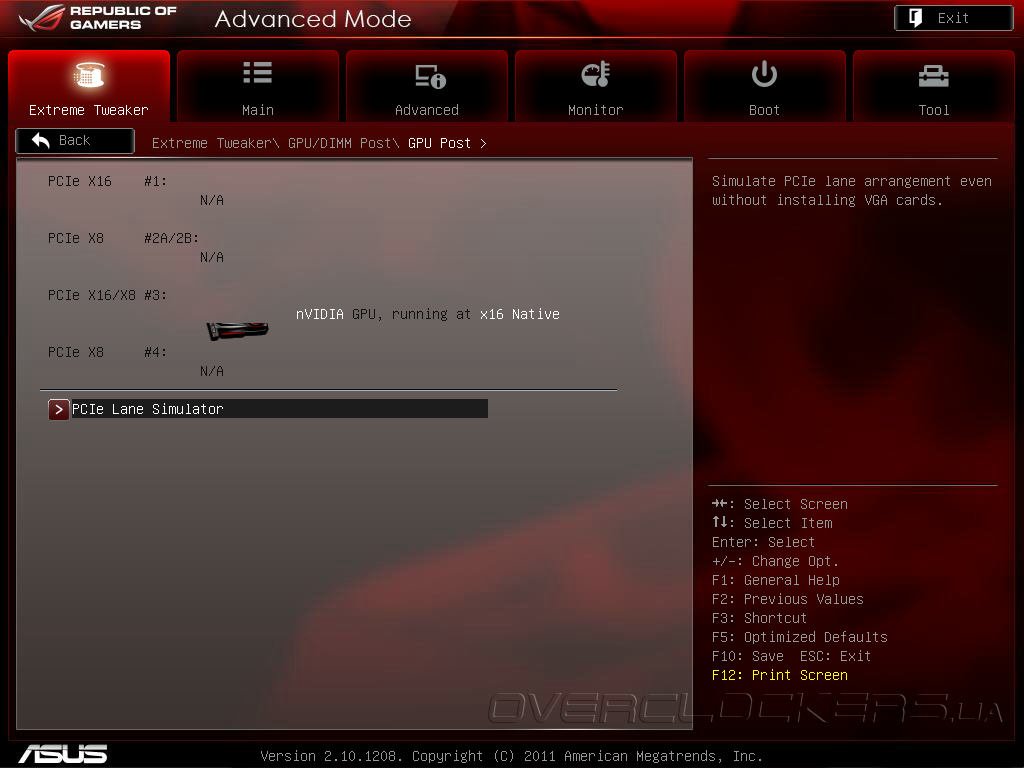

Раздел GPU/DIMM Post позволяет просмотреть информацию об установленном графическом адаптере и используемом им режиме PCI Express, а также о занятых слотах памяти.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

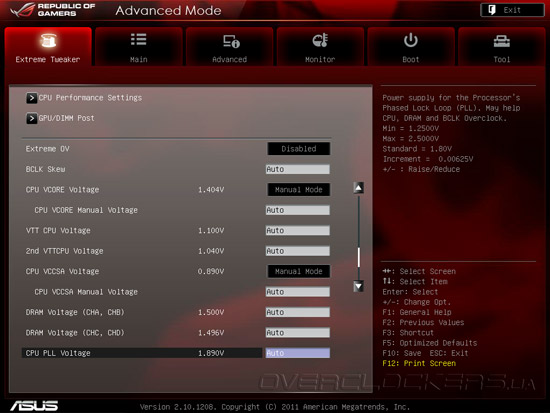

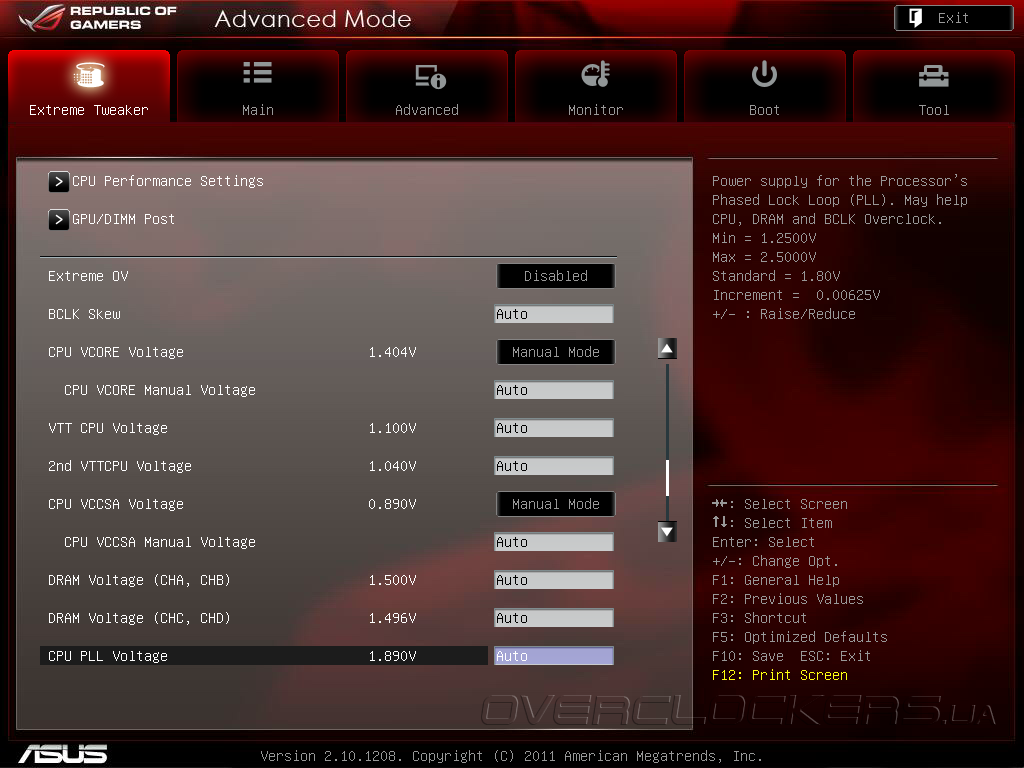

Следом в Extreme Tweaker идут параметры, отвечающие за изменение напряжений питания процессора, памяти и чипсета. Для удобства читателей все значения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU VCORE Voltage (manual) 0,8—2,1 0,005
CPU VCORE Voltage (offset) +/– 0,005—0,635 0,005
VTT CPU Voltage 0,8—1,7 0,00625
2nd VTTCPU Voltage 0,80642—1,705538 0,00661
CPU VCCSA Voltage (manual) 0,8—1,7 0,005
CPU VCCSA Voltage (offset) +/– 0,005—0,635 0,005
DRAM Voltage (CHA, CHB) 1,2—2,1 0,005
DRAM Voltage (CHA, CHB 1,2—2,1 0,005
CPU PLL Voltage 1,25—2,5 0,00625
PCH PLL Voltage 0,8—1,6 0,00625
VTTDDR Voltage (CHA, CHB) 0,625—1,1 0,00625
VTTDDR Voltage (CHC, CHD) 0,625—1,1 0,00625

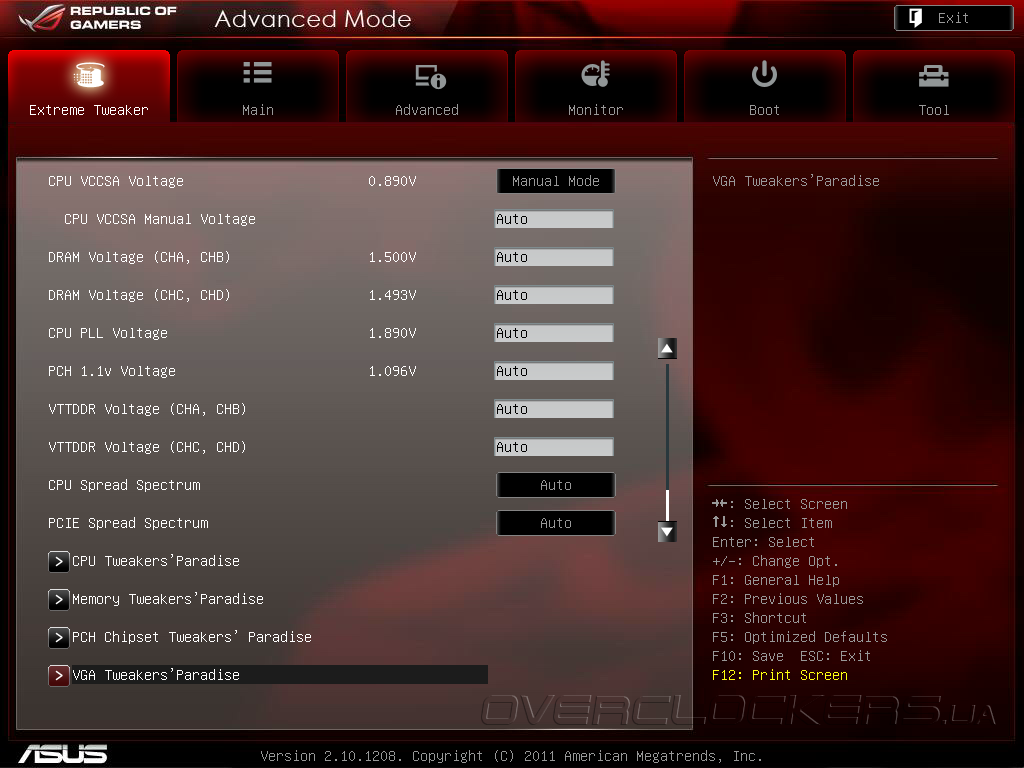

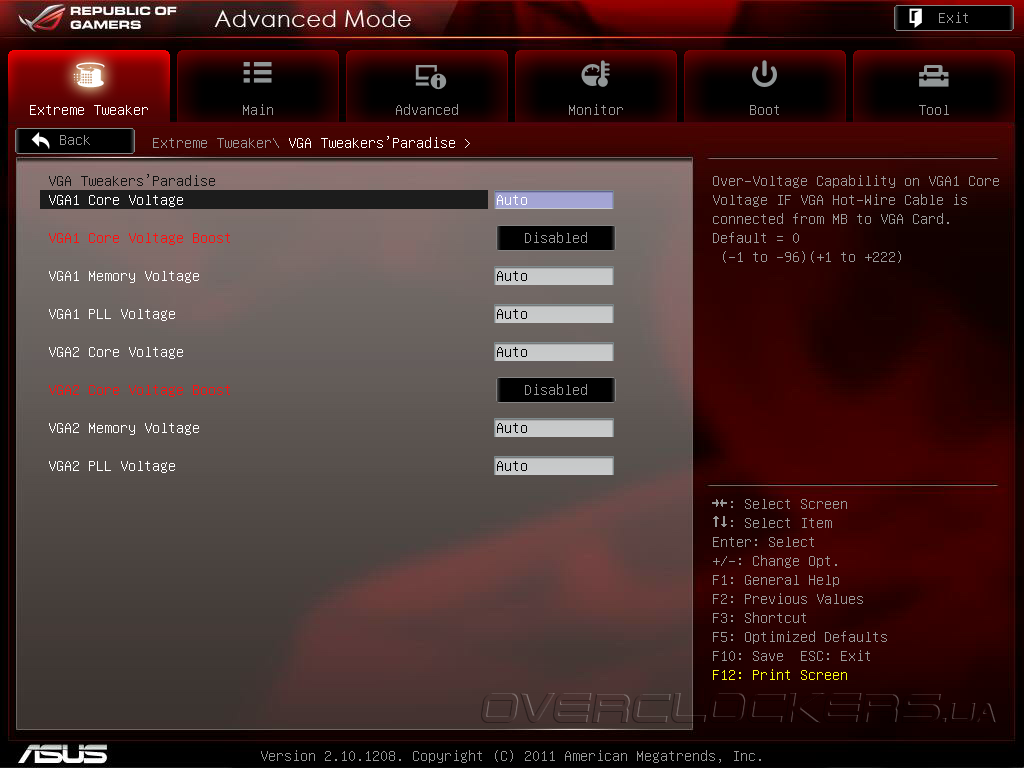

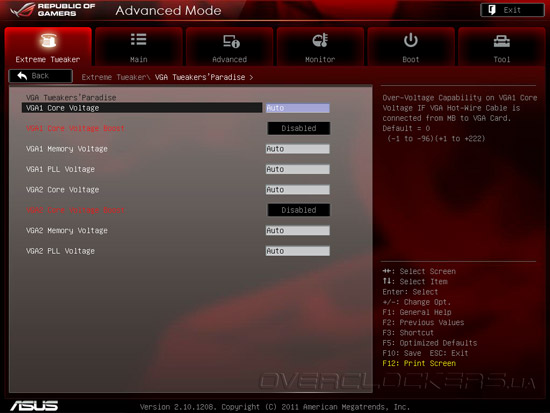

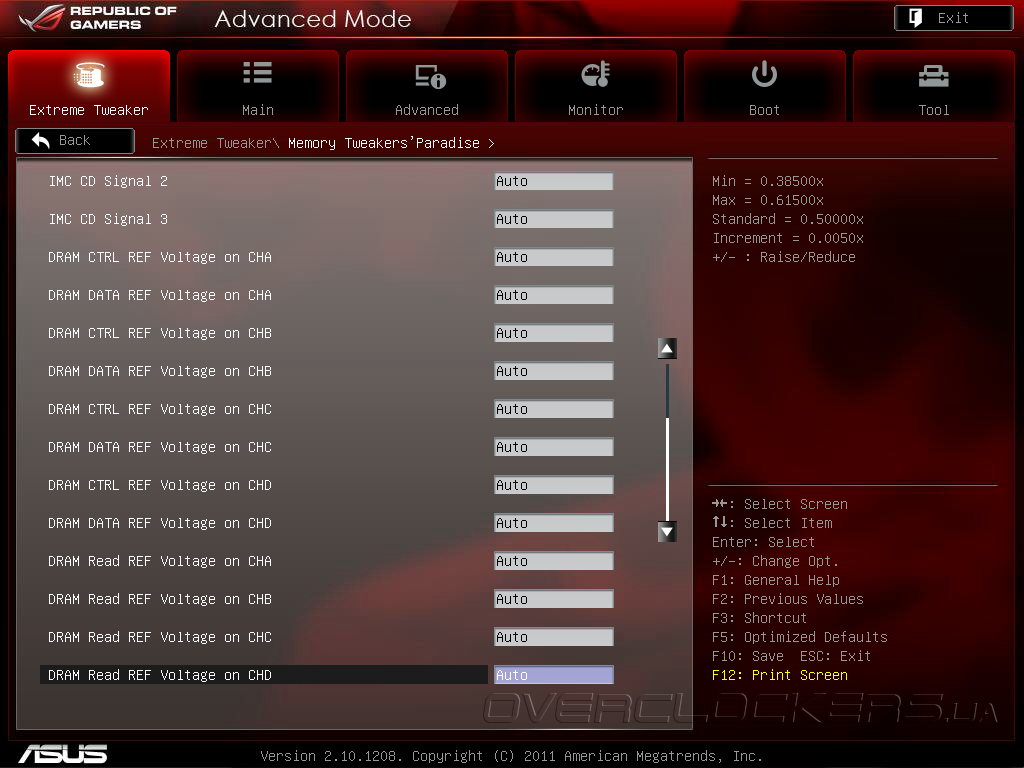

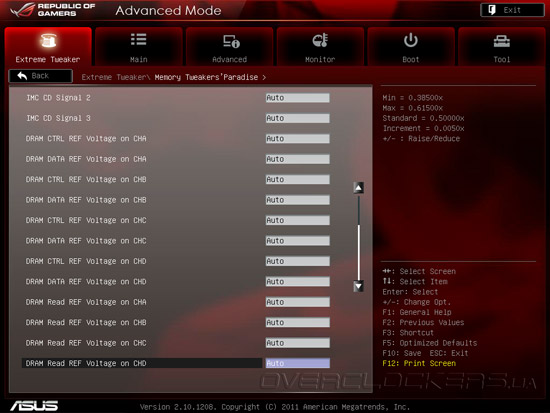

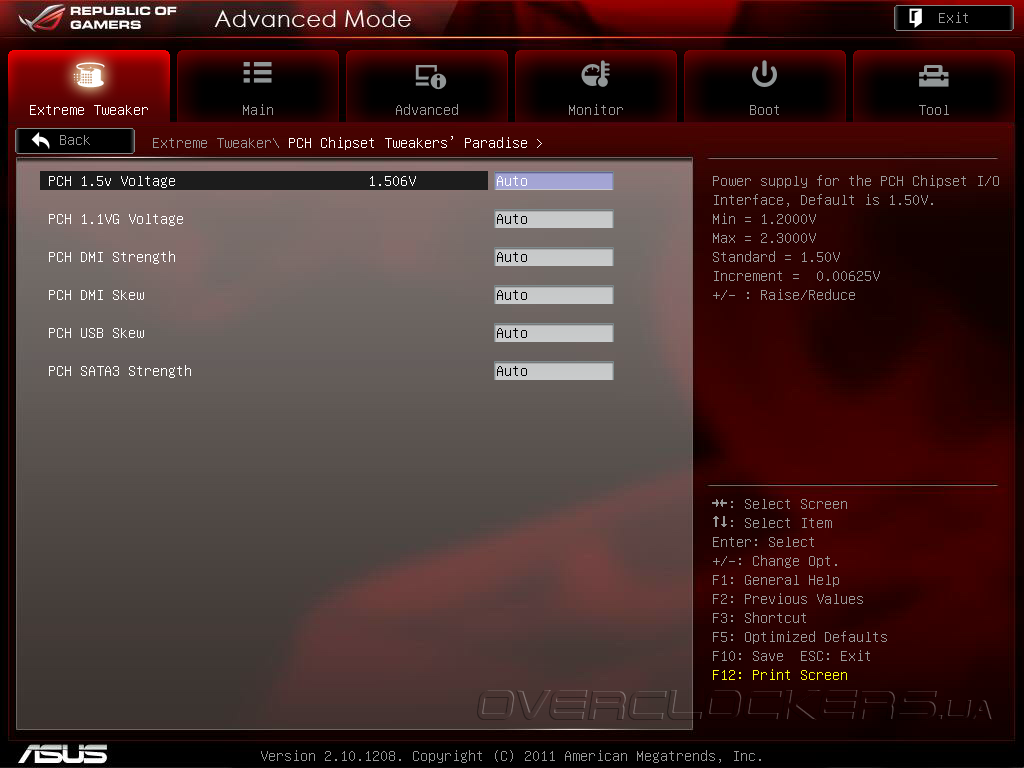

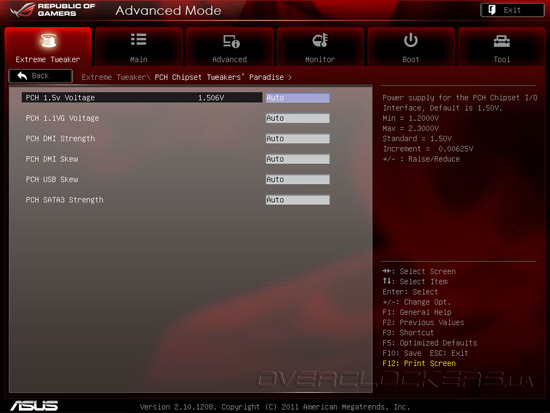

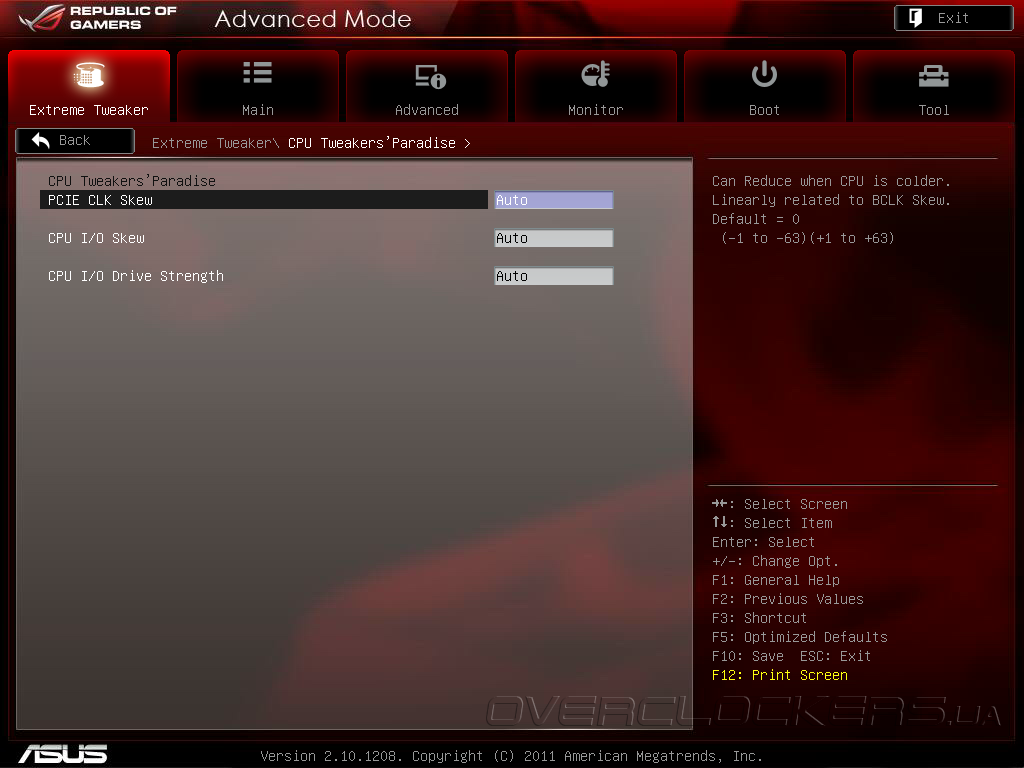

Если вышеперечисленных параметров будет недостаточно, оверклокеры могут воспользоваться разделами CPU Tweakers’Paradise, Memory Tweakers’Paradise, PCH Tweakers’Paradise и VGA Tweakers’Paradise, чтобы произвести еще более тонкую настройку компонентов системы.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

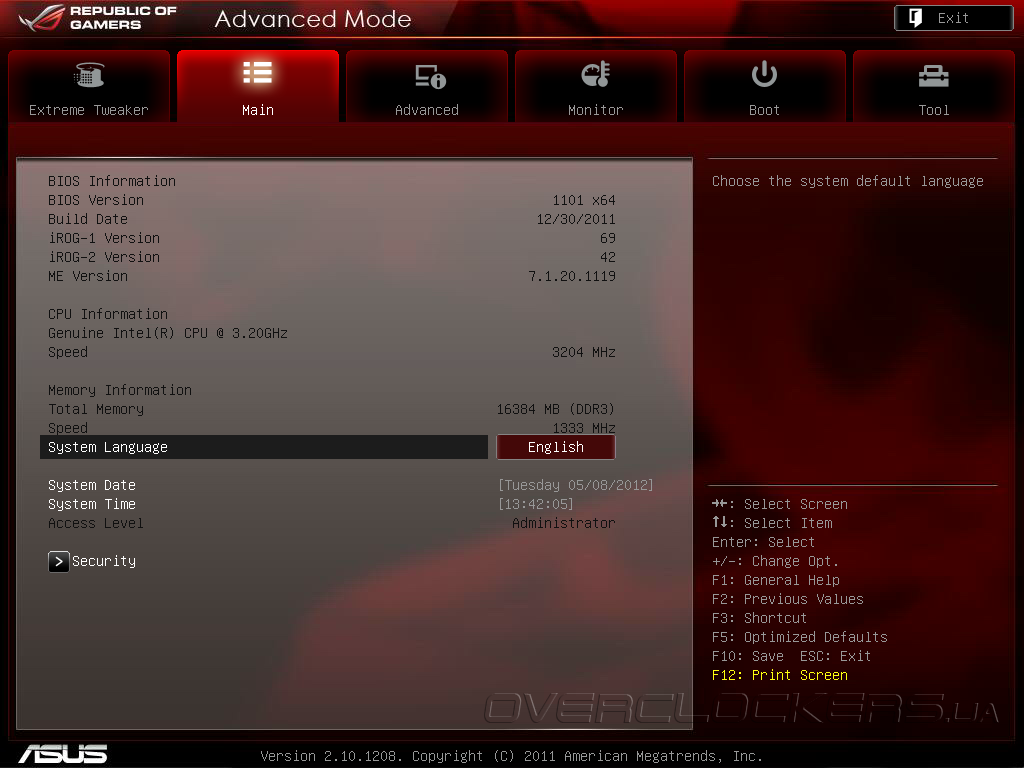

На этом вся оптимизация, предназначенная для разгона или стабильной работы системы, заканчивается. Остальные разделы носят чисто информационный характер или отвечают за настройку коммуникационных возможностей материнской платы ASUS Rampage IV Extreme. В Main пользователю предлагается изменить язык интерфейса (русский присутствует), настроить дату и время, а также установить пароль на вход в UEFI.

UEFI Setup ASUS Rampage IV Extreme

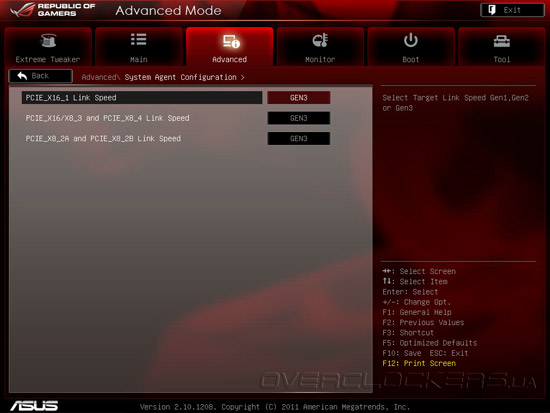

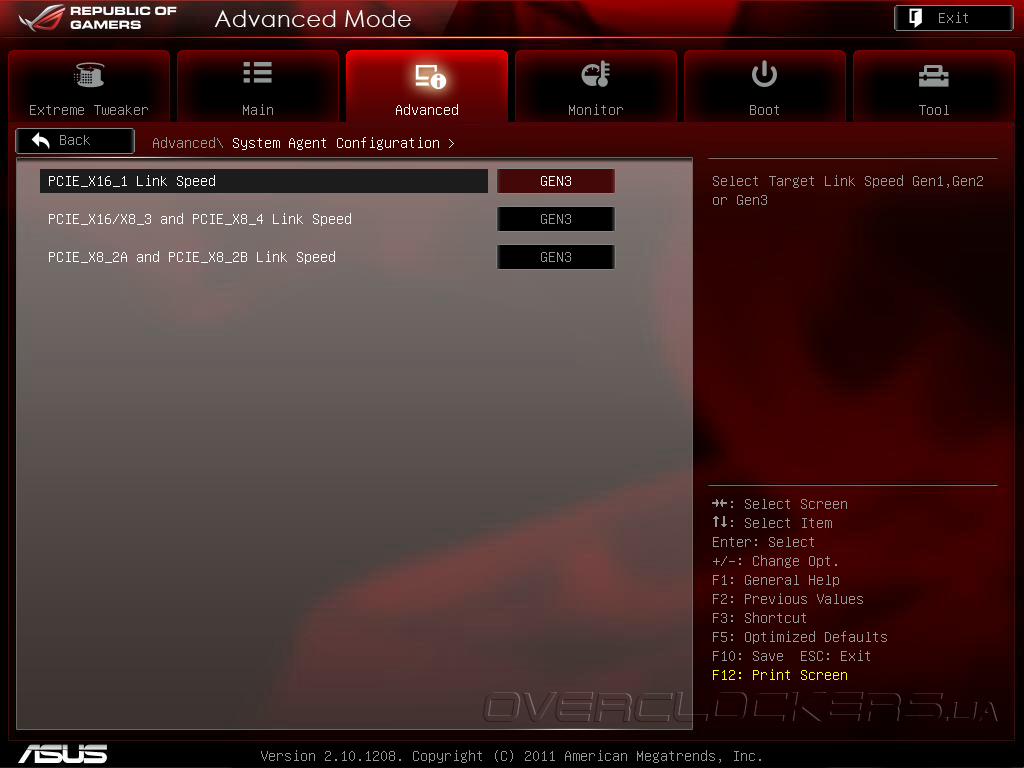

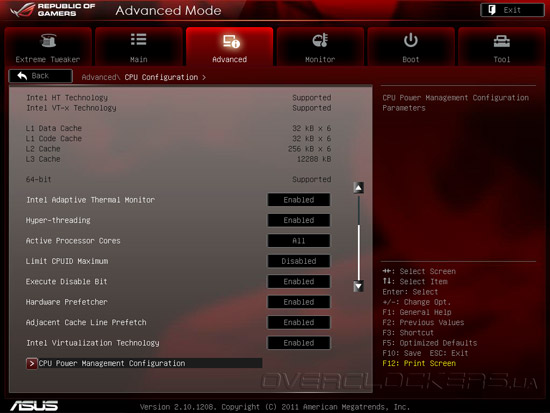

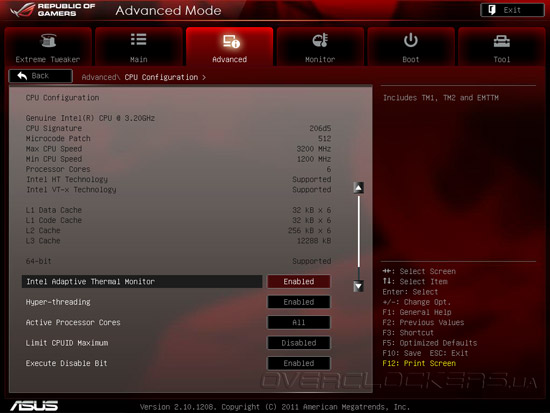

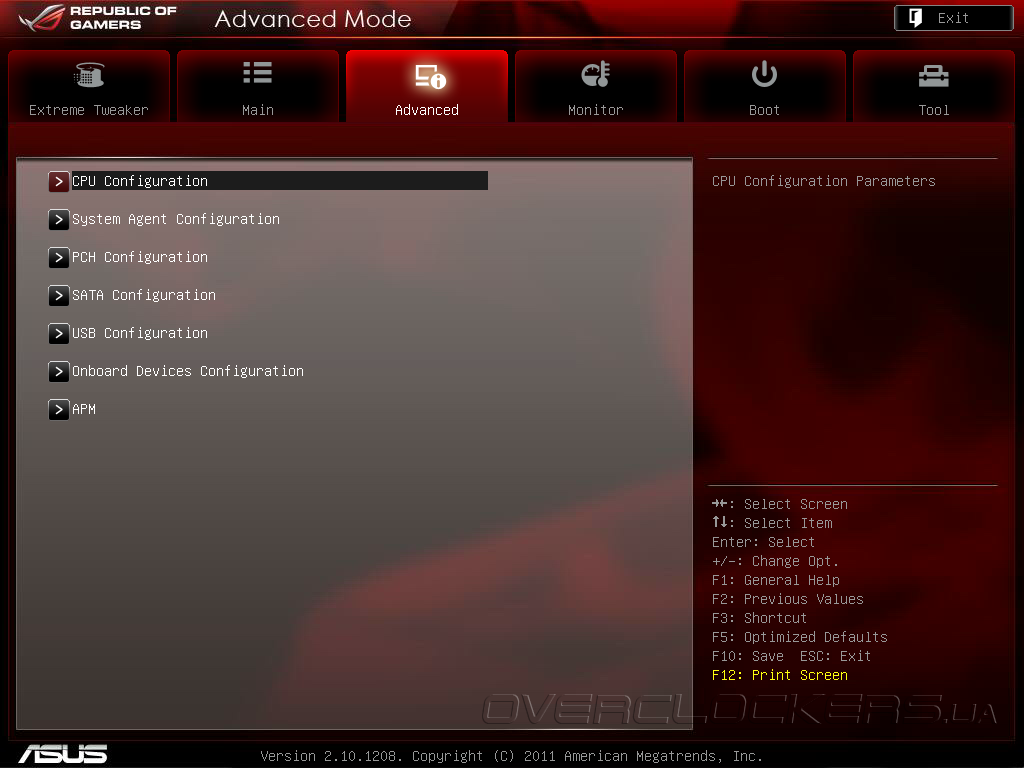

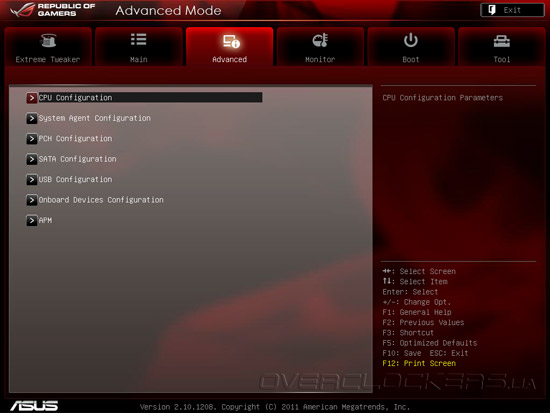

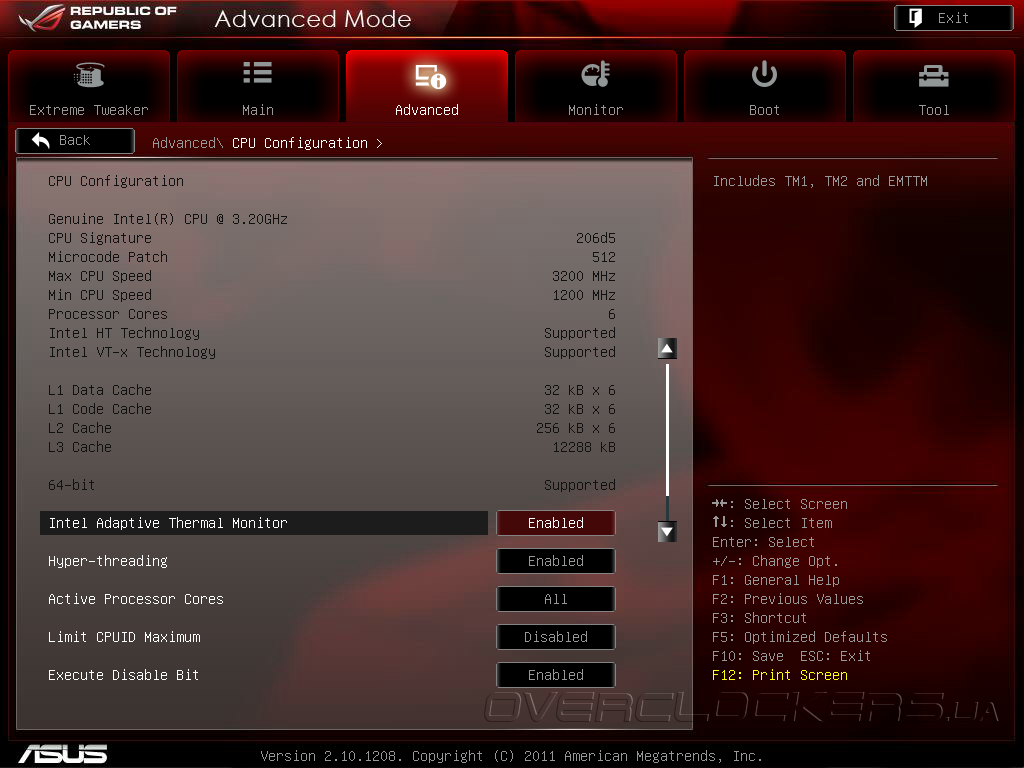

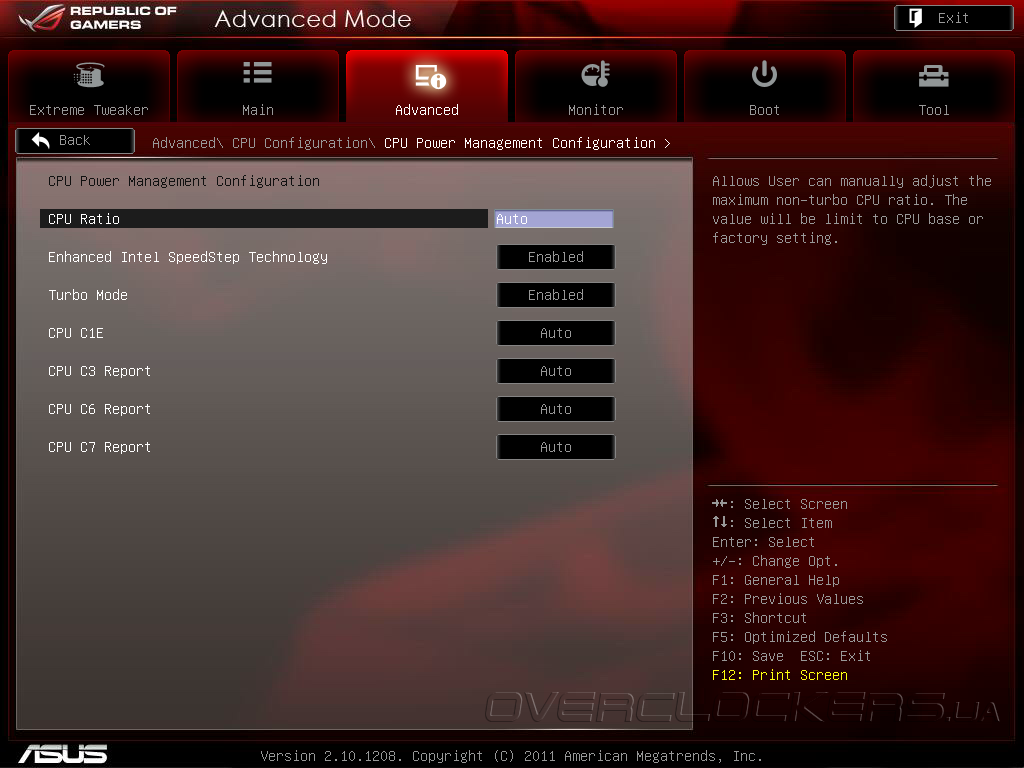

Advanced содержит настройки процессора, включая энергосберегающие технологии и Turbo Boost, чипсета и различных интегрированных контроллеров. Там же можно осуществить настройку режимов работы разъемов PCI Express.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

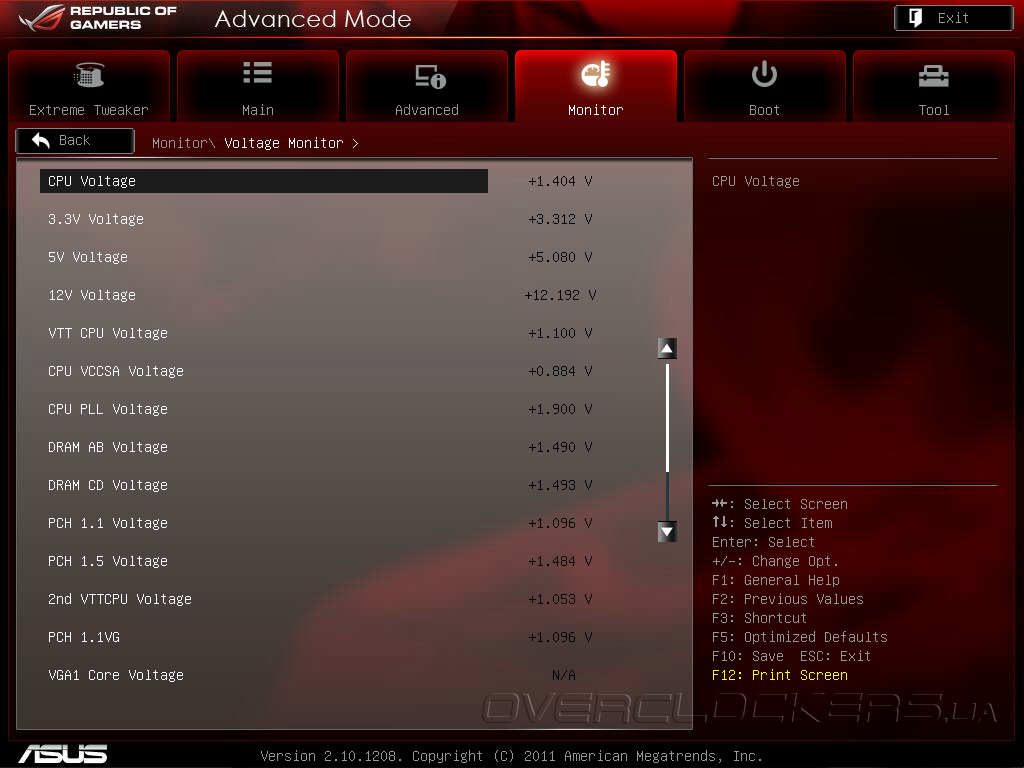

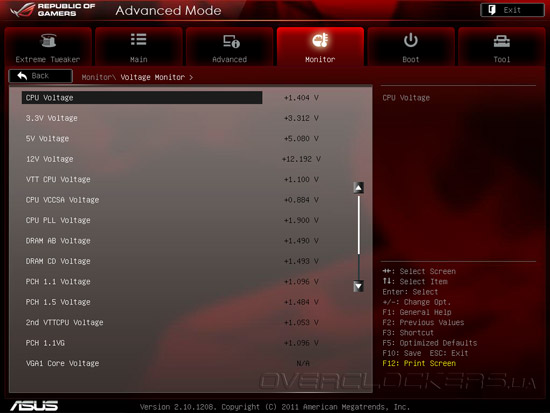

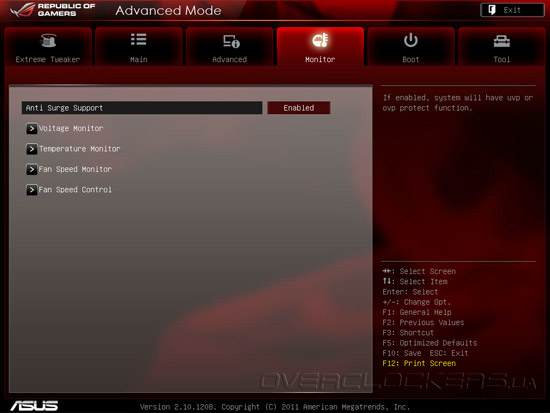

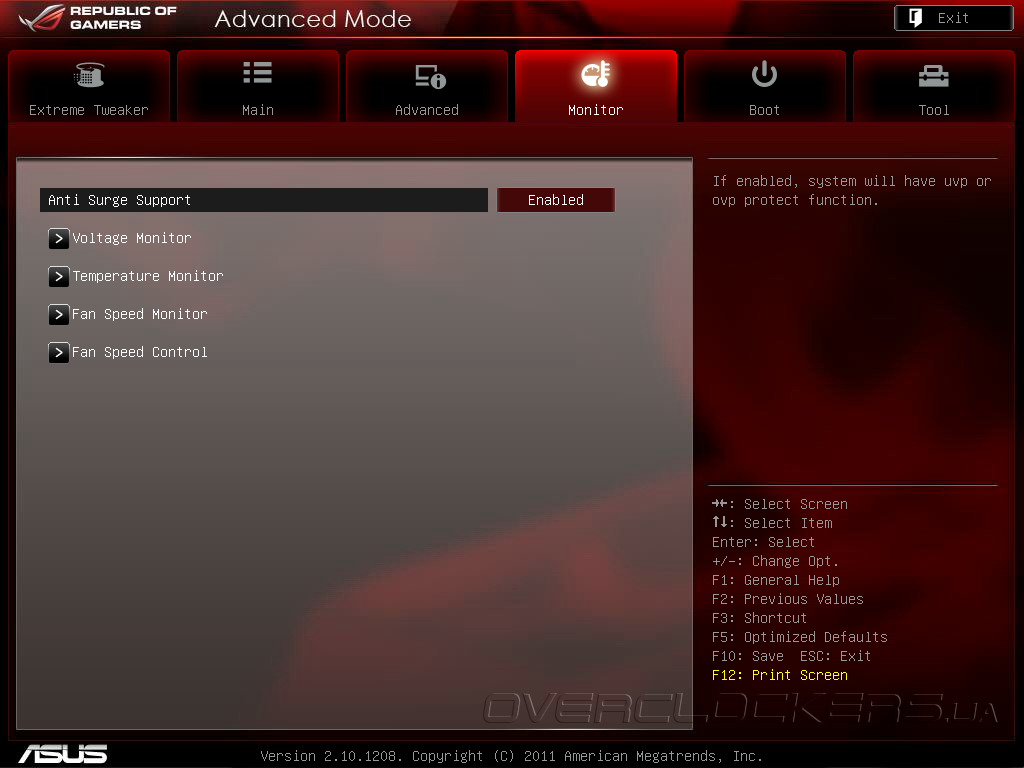

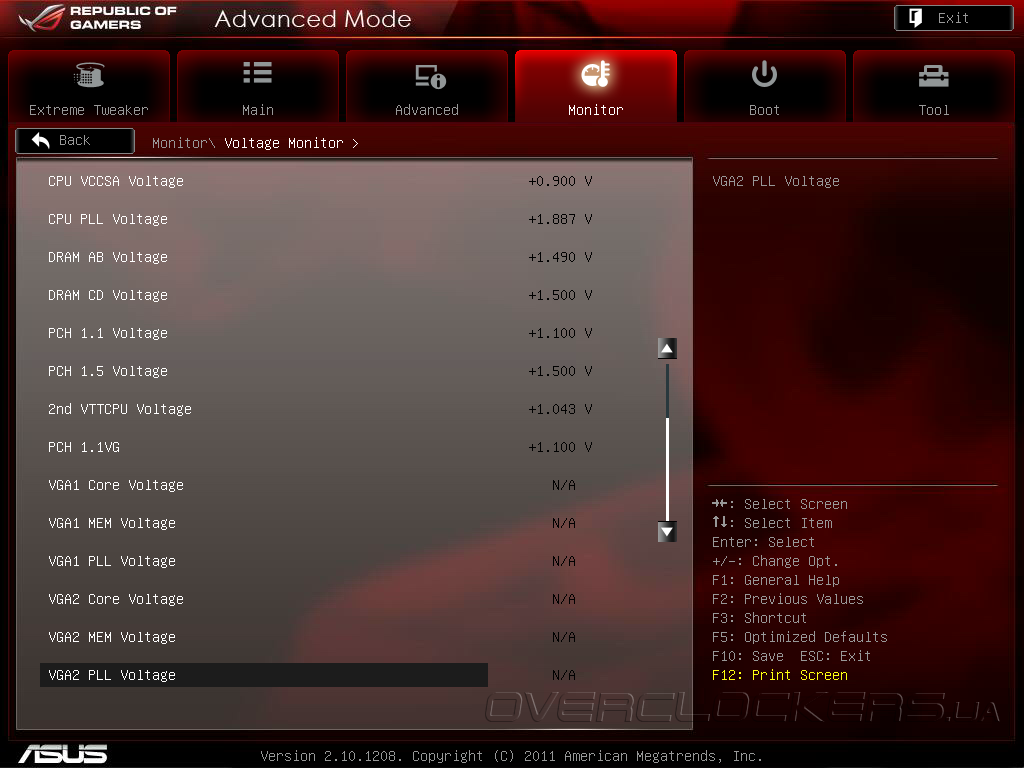

Меню Monitor объединяет мониторинг напряжений, температуры, скорости вращения вентиляторов и управление последних.

UEFI Setup ASUS Rampage IV Extreme

Кроме напряжений на всех узлах системы можно снимать показания с двух видеокарт, если они подключены к контактам VGA Hotwire на плате.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

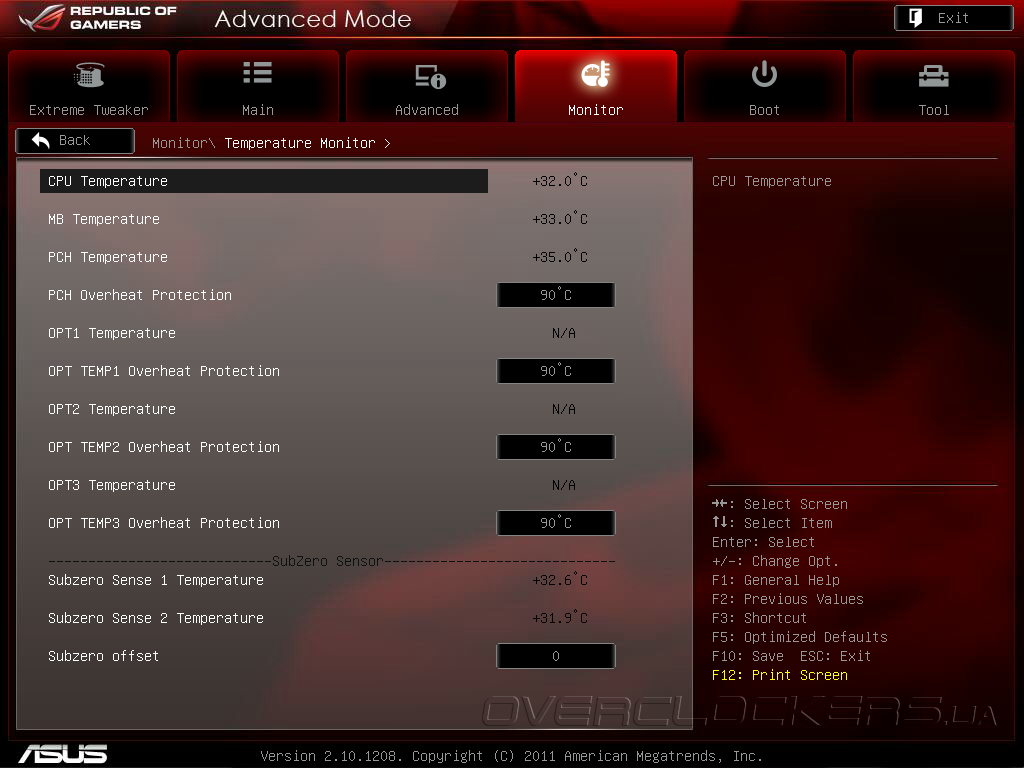

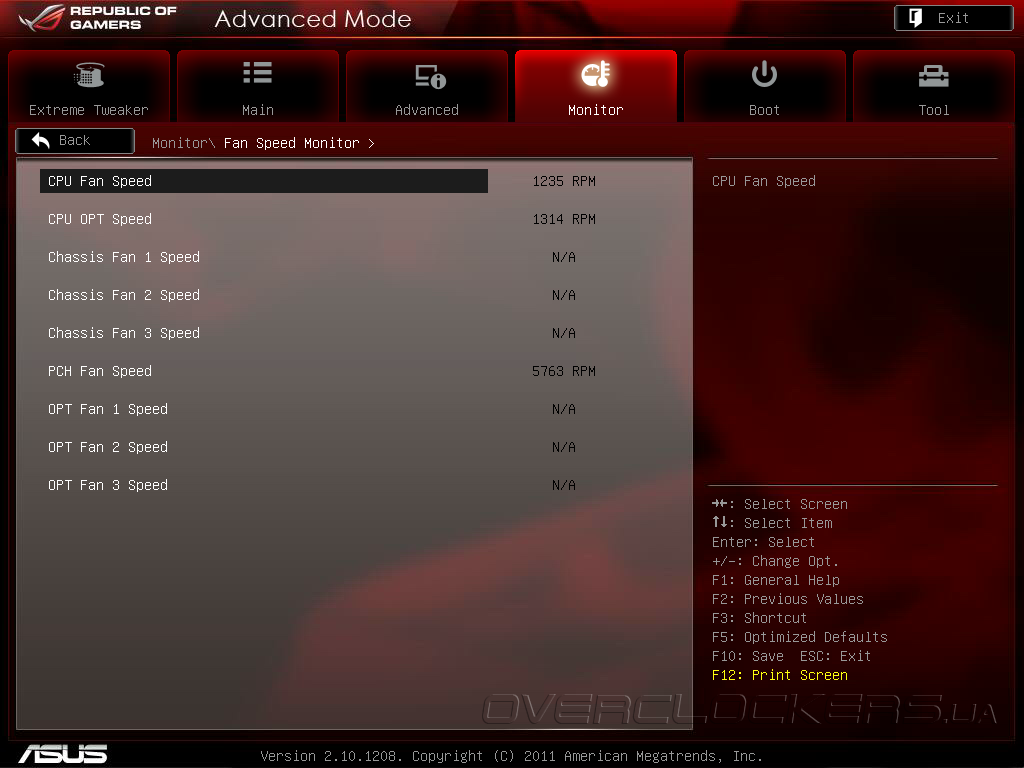

Помимо температуры процессора, платы и чипсета, пользователю доступны данные с трех выносных датчиков и термопар К-типа, если они подключены.

UEFI Setup ASUS Rampage IV Extreme

Совсем недавно на платах ASUS и других производителей стали обозначаться разъемы для подключения второго вентилятора процессорного кулера. Видимо, популярность охладителей с двумя башнями сыграла свою роль и теперь обладателям тех же Noctua NH-D14 или Thermalright Silver Arrow не придется искать свободный разъем на плате. Естественно, кроме показаний с двух процессорных вентиляторов в разделе Fan Speed Monitor отображаются значения с трех корпусных «вертушек», одного чипсетного и трех дополнительных.

UEFI Setup ASUS Rampage IV Extreme

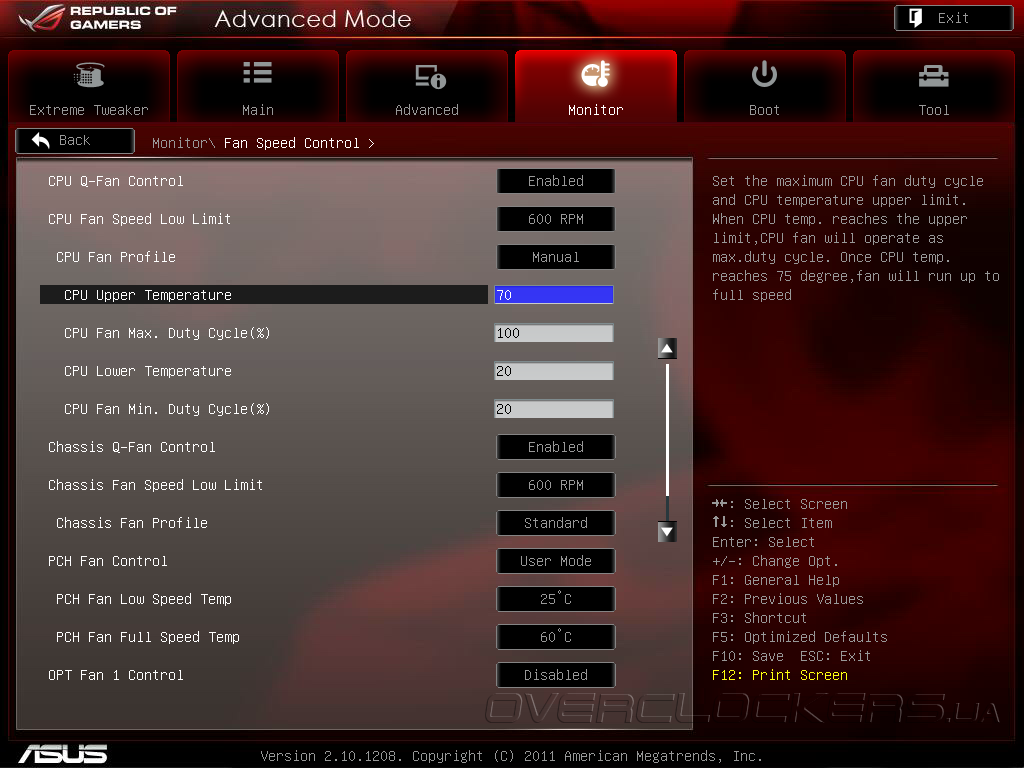

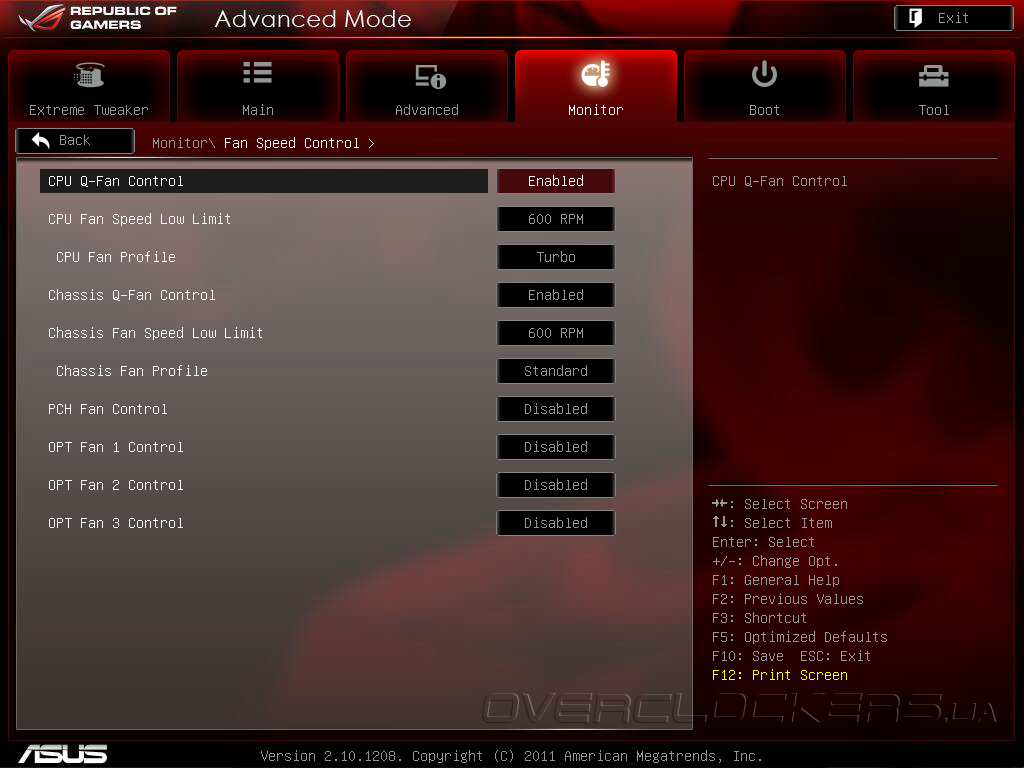

Fan Speed Control позволяет настроить скорость вращения вентиляторов, выбрав один из профилей их работы или же в зависимости от температуры компонентов системы. Там же как раз можно усмирить «карлсона» на PCH.

UEFI Setup ASUS Rampage IV Extreme

UEFI Setup ASUS Rampage IV Extreme

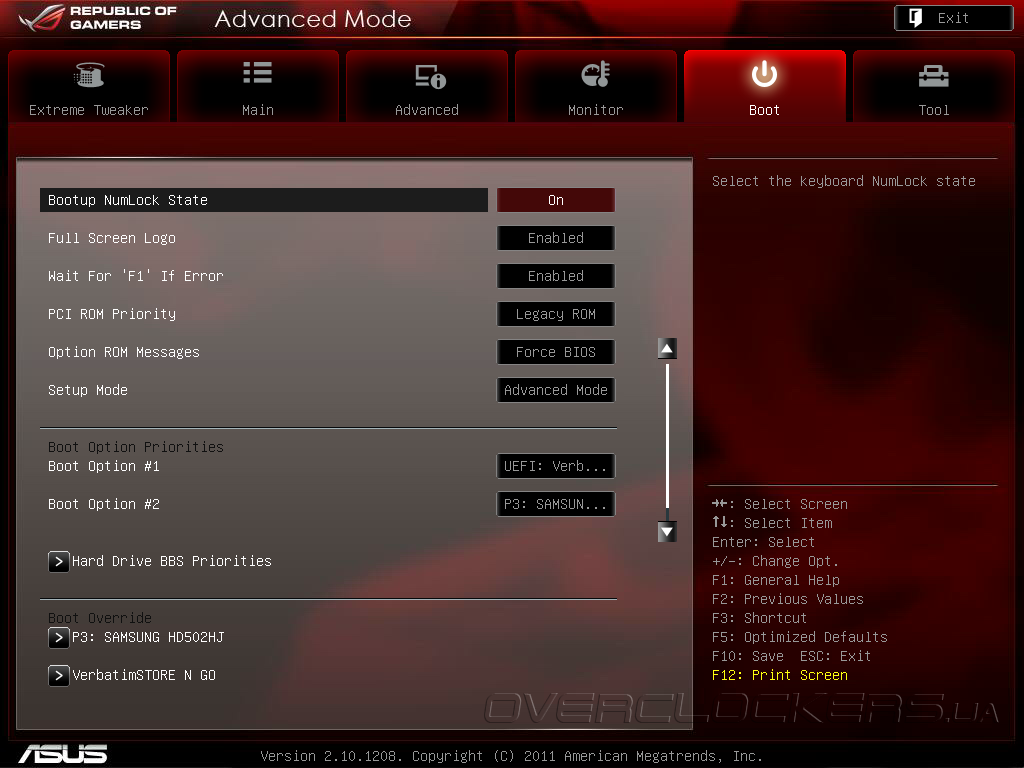

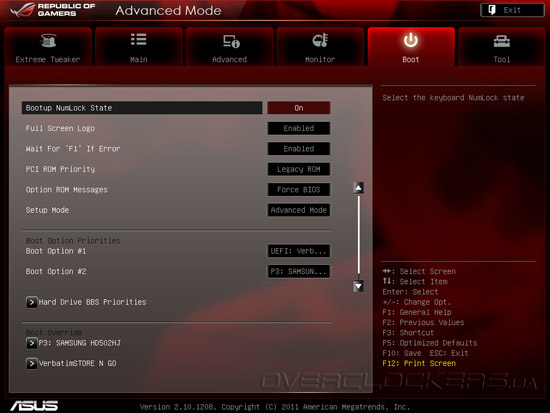

В разделе Boot, как правило, доступны установки загрузки системы, выбор отображения заставки при старте ПК и какой режим будет при входе в UEFI Setup, более простой EZ Mode или расширенный Advanced Mode.

UEFI Setup ASUS Rampage IV Extreme

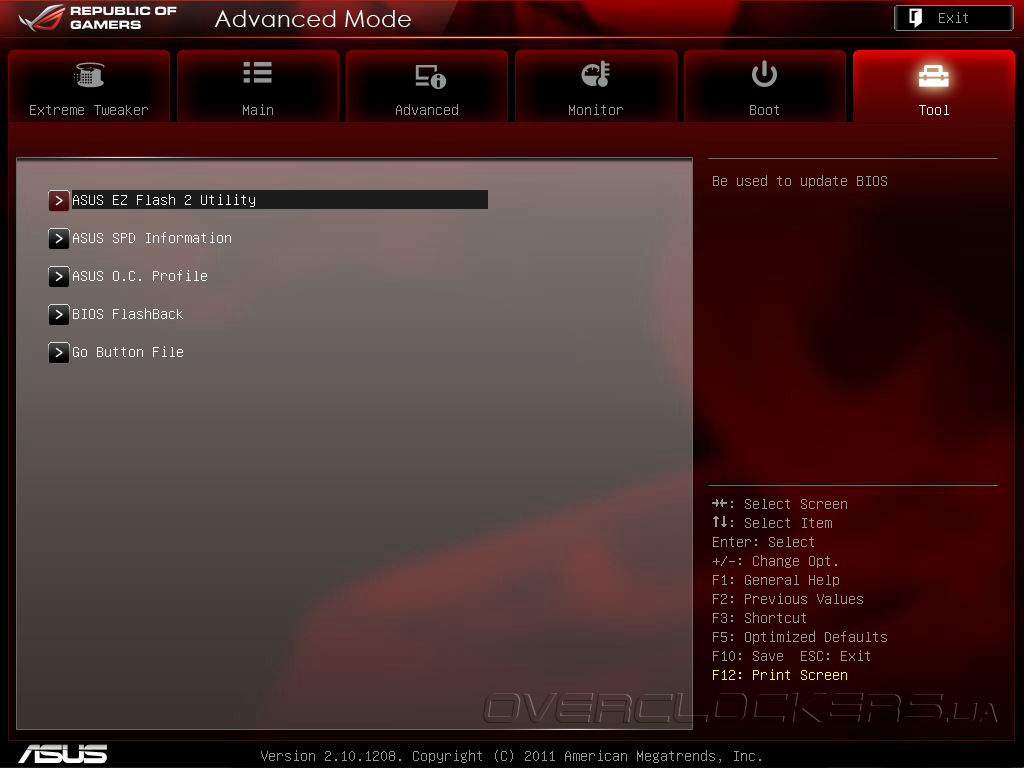

И замыкает наше описание возможностей прошивки рассматриваемой платы раздел Tool с небольшим количеством полезных утилит. Прошить новую версию микрокода, глянуть на SDP модулей памяти, сохранить настройки системы для экспериментов с разными вариантами разгона, настроить функцию Go Button — все доступно именно в нем.

UEFI Setup ASUS Rampage IV Extreme

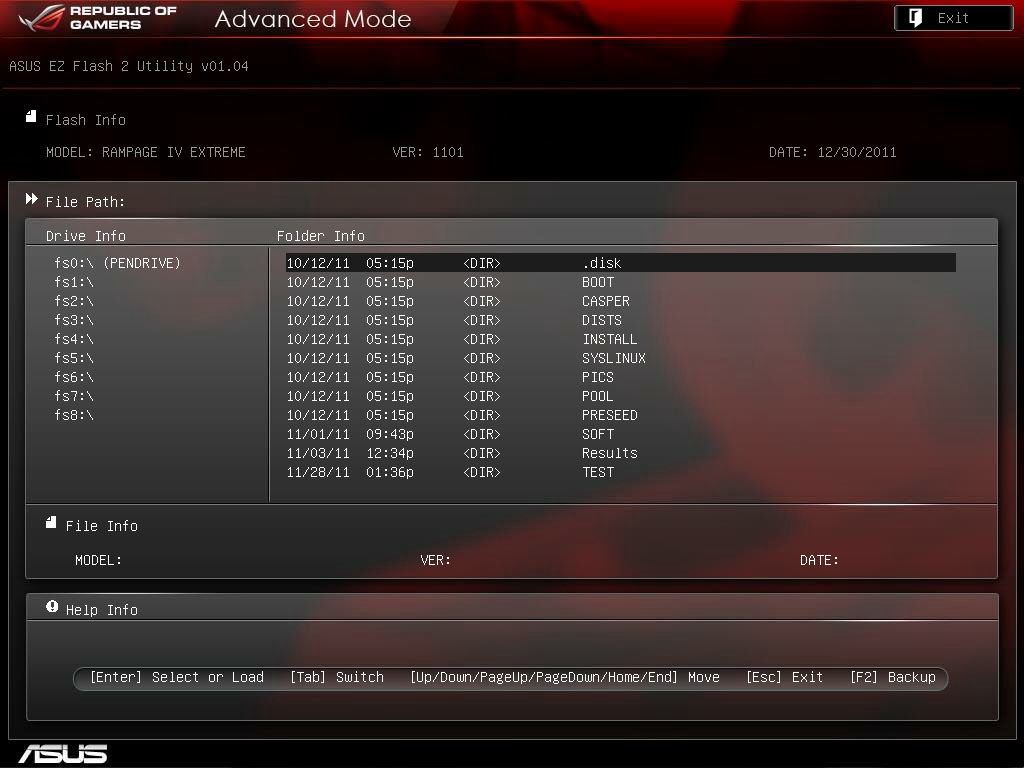

Утилита EZ Flash 2 избавляет от использования сложного процессора смены прошивки через DOS-режим, достаточно вставить «флешку» с микрокодом, выбрать файл, согласиться на обновление и плата сделает все сама.

UEFI Setup ASUS Rampage IV Extreme

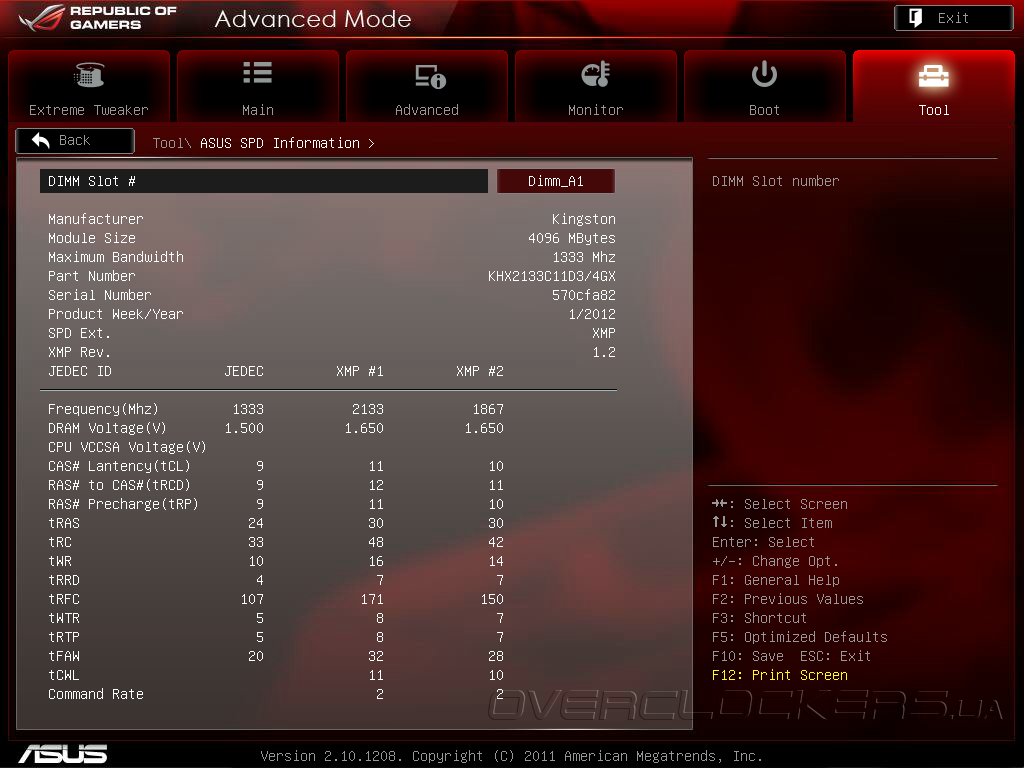

С помощью ASUS SPD Information пользователь получит информацию с SPD каждого модуля. Полезно, если нет возможности узнать какие планки установлены в систему.

UEFI Setup ASUS Rampage IV Extreme

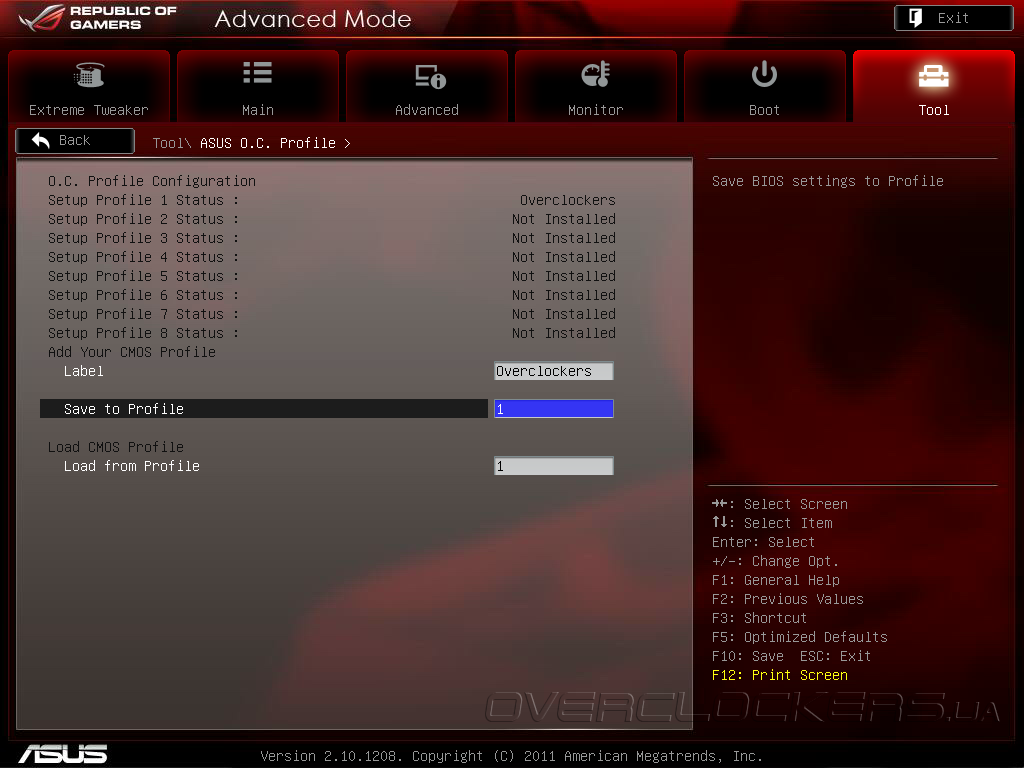

Любители экспериментов оценят наличие восьми ячеек для сохранения профилей с настройками. Каждый из них можно назвать по своему усмотрению.

UEFI Setup ASUS Rampage IV Extreme

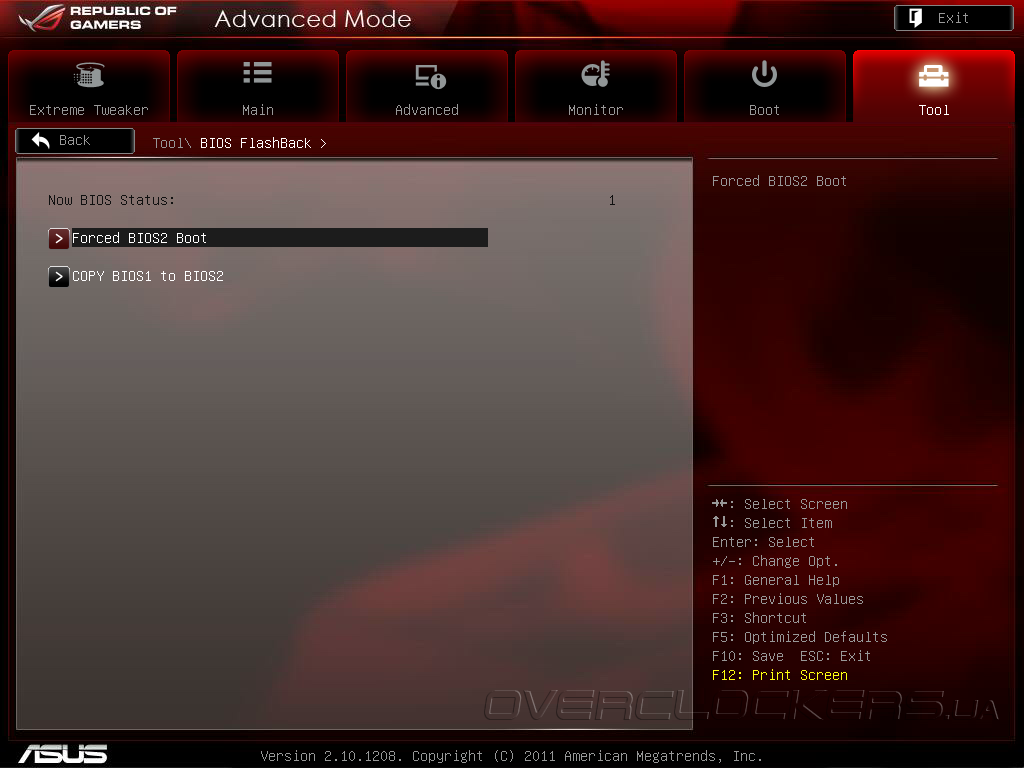

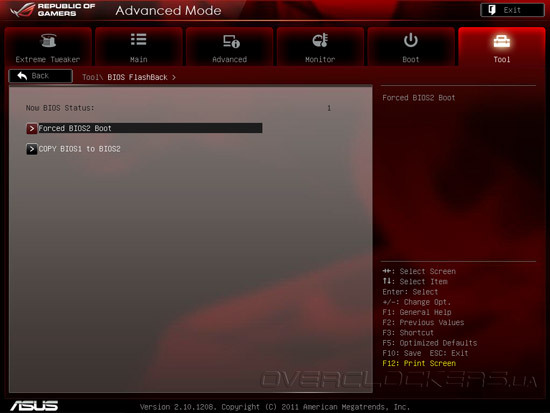

В случае порчи одной из прошивок, достаточно переключится на другую микросхему кнопкой BIOS Switch на плате, войти в UEFI и восстановить микрокод в BIOS FlashBack.

UEFI Setup ASUS Rampage IV Extreme

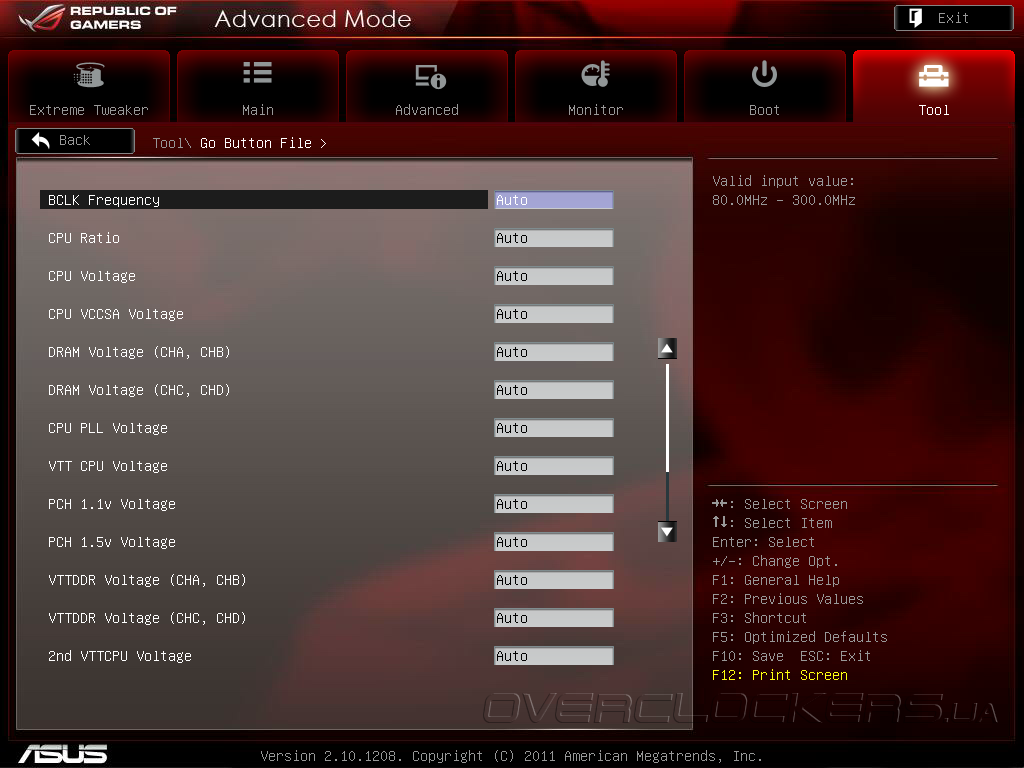

Тонкая настройка Go Button позволит повысить быстродействие системы в одно касание одноименной кнопки. Достаточно выставить необходимые значения и после сохранения разгонят процессор при первой же необходимости.

UEFI Setup ASUS Rampage IV Extreme

Как видим, материнская плата ASUS Rampage IV Extreme обладает максимальным количеством необходимых настроек для придания стабильности системе во внештатных режимах работы. Но другого и не следовало ожидать от флагманского продукта тайваньского производителя.

OC Key

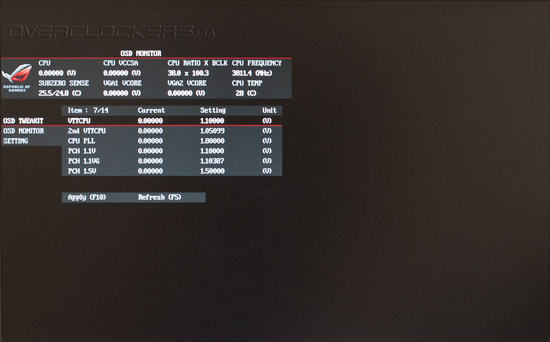

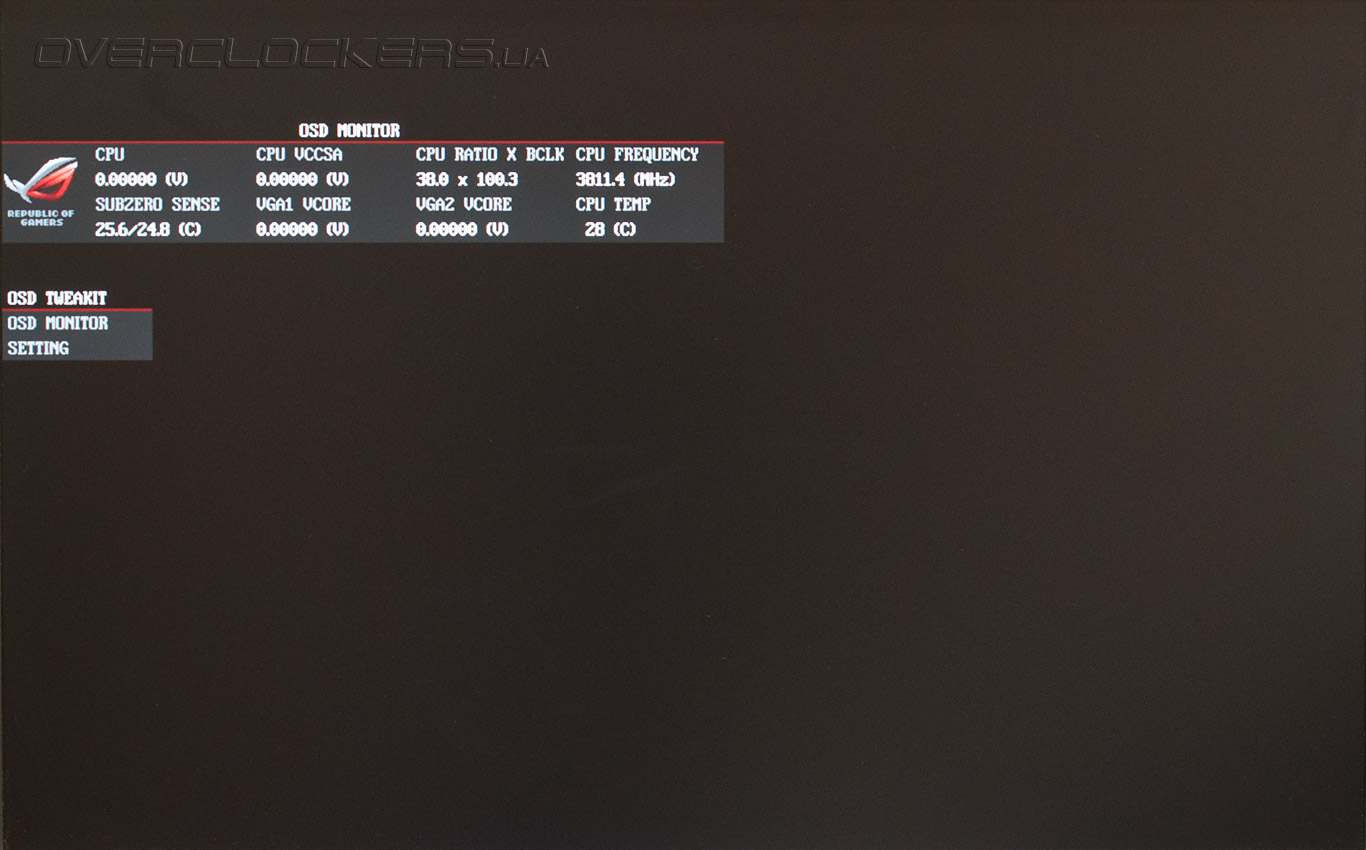

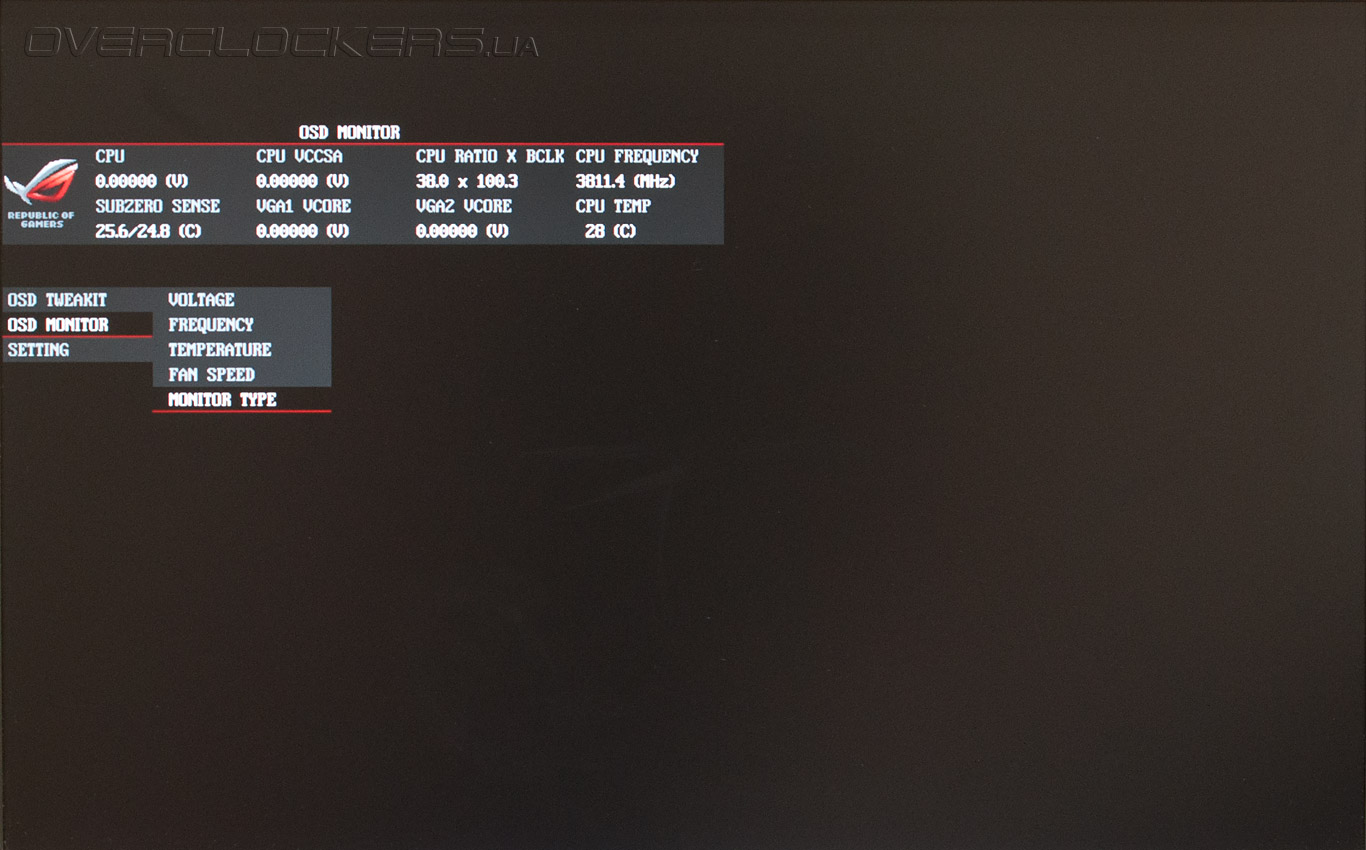

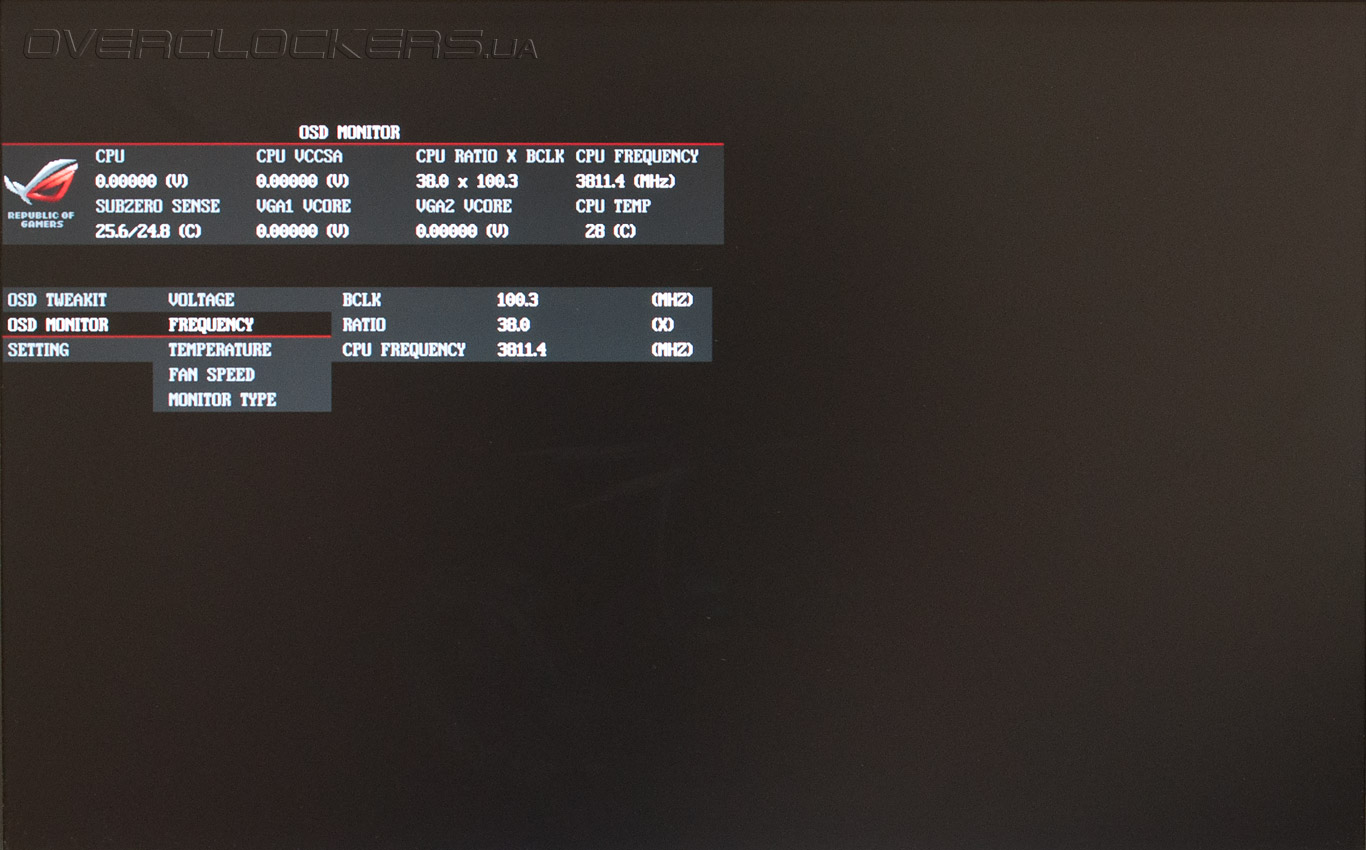

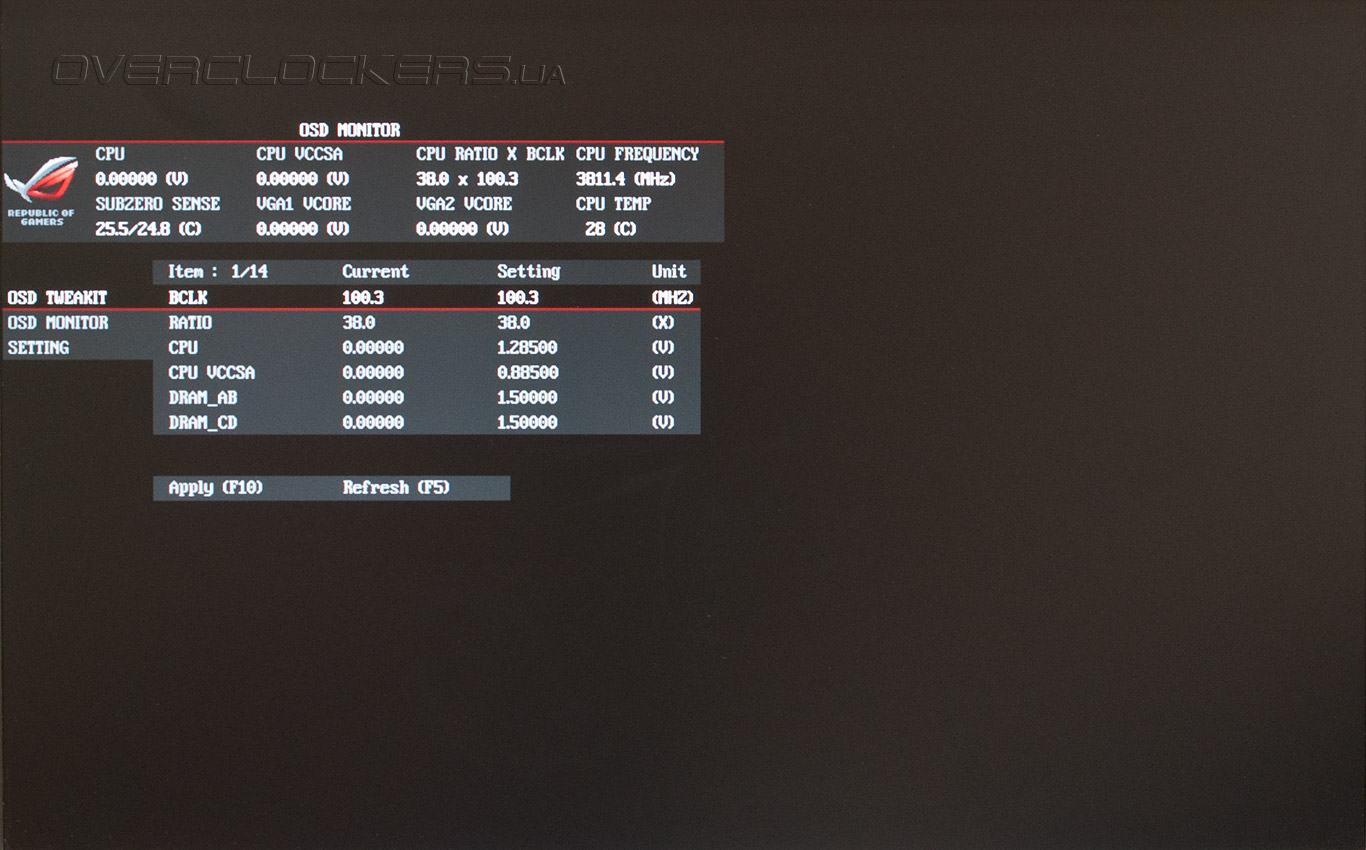

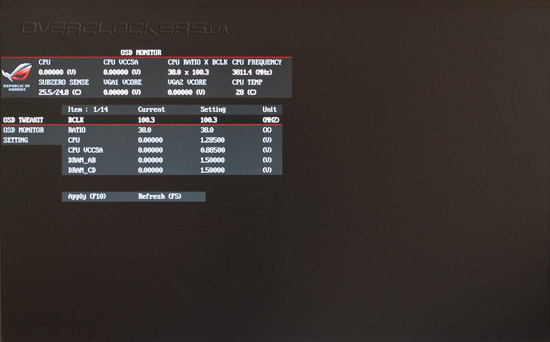

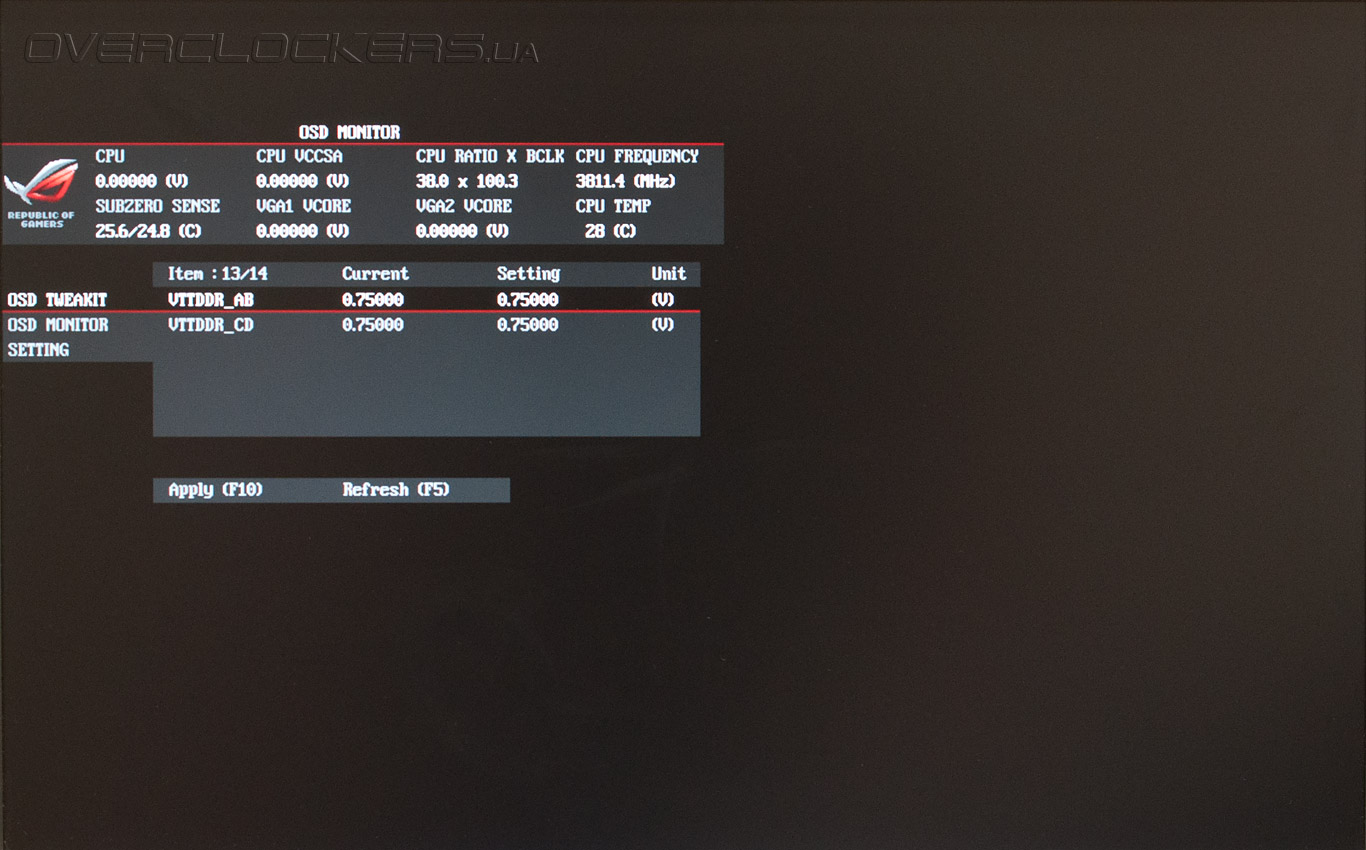

Теперь рассмотрим работу OC Key. При правильном подключении и после нажатия и удержании кнопки ROG Connect на задней панели платы на экране появится OSD-меню. Если провести всю эту операцию после загрузки операционной системы, то оно, естественно, будет поверх рабочего стола. Чтобы каждый раз не лазить к задней панели можно вывести дополнительную кнопку, подсоединив провода к отведенным для этой цели контактам на «материнке».

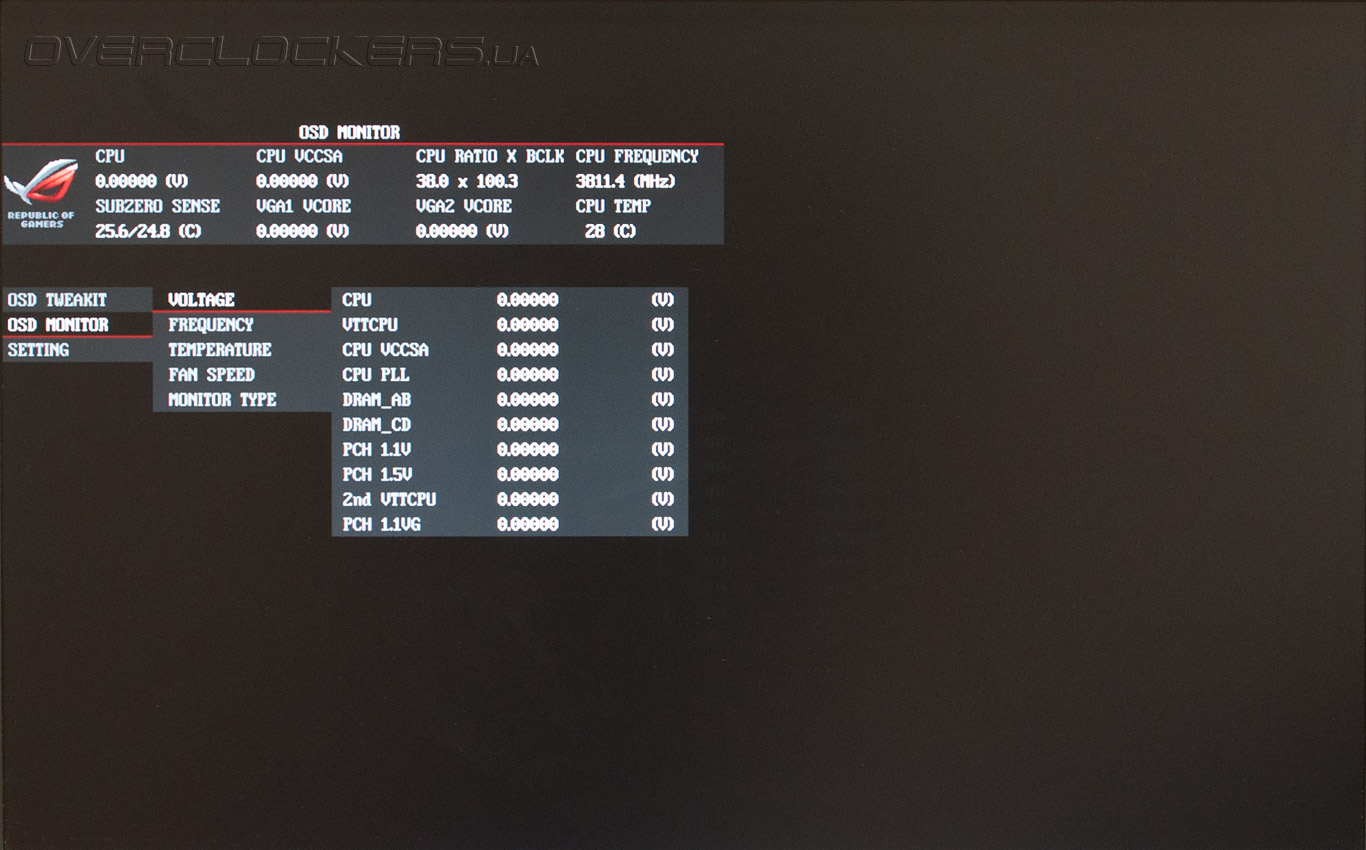

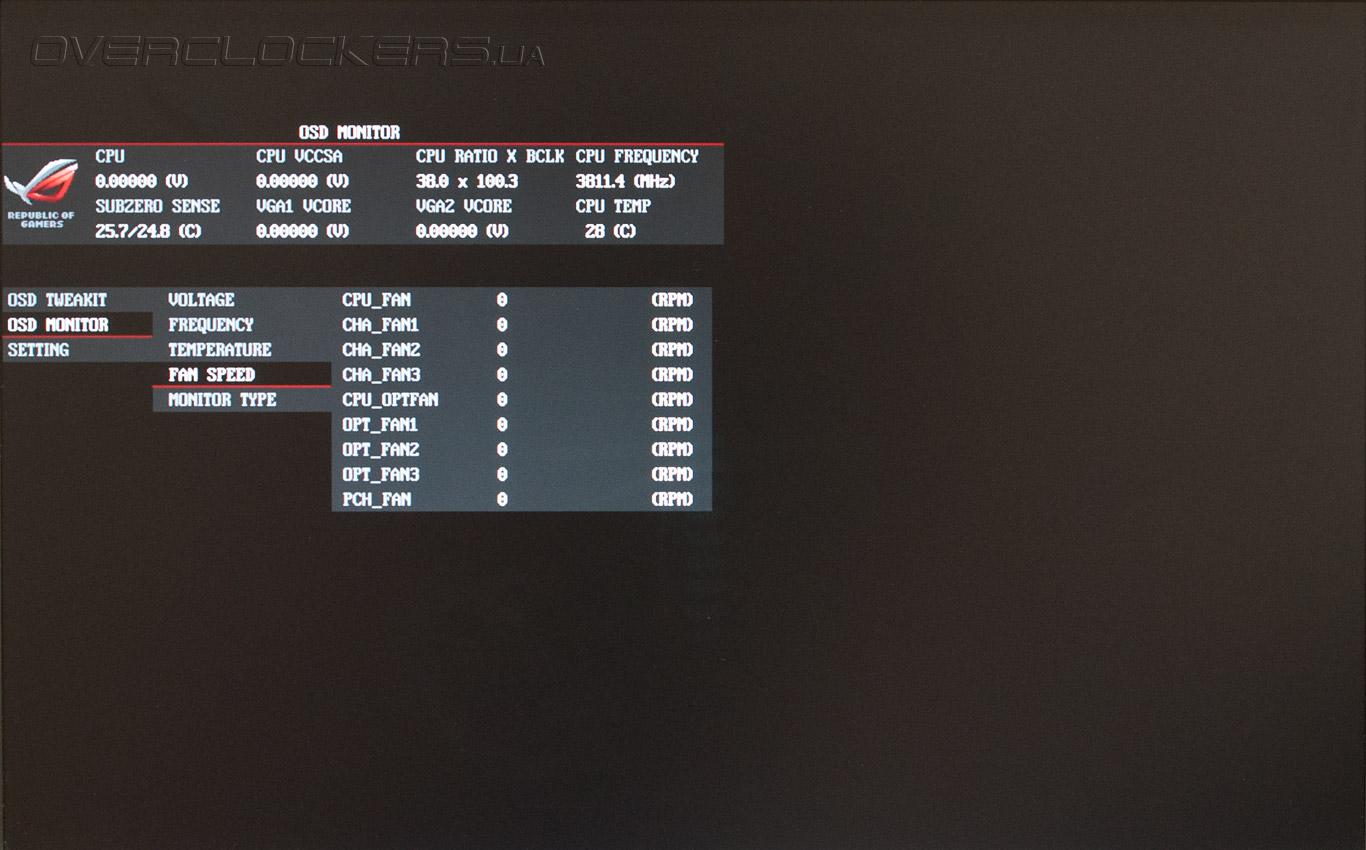

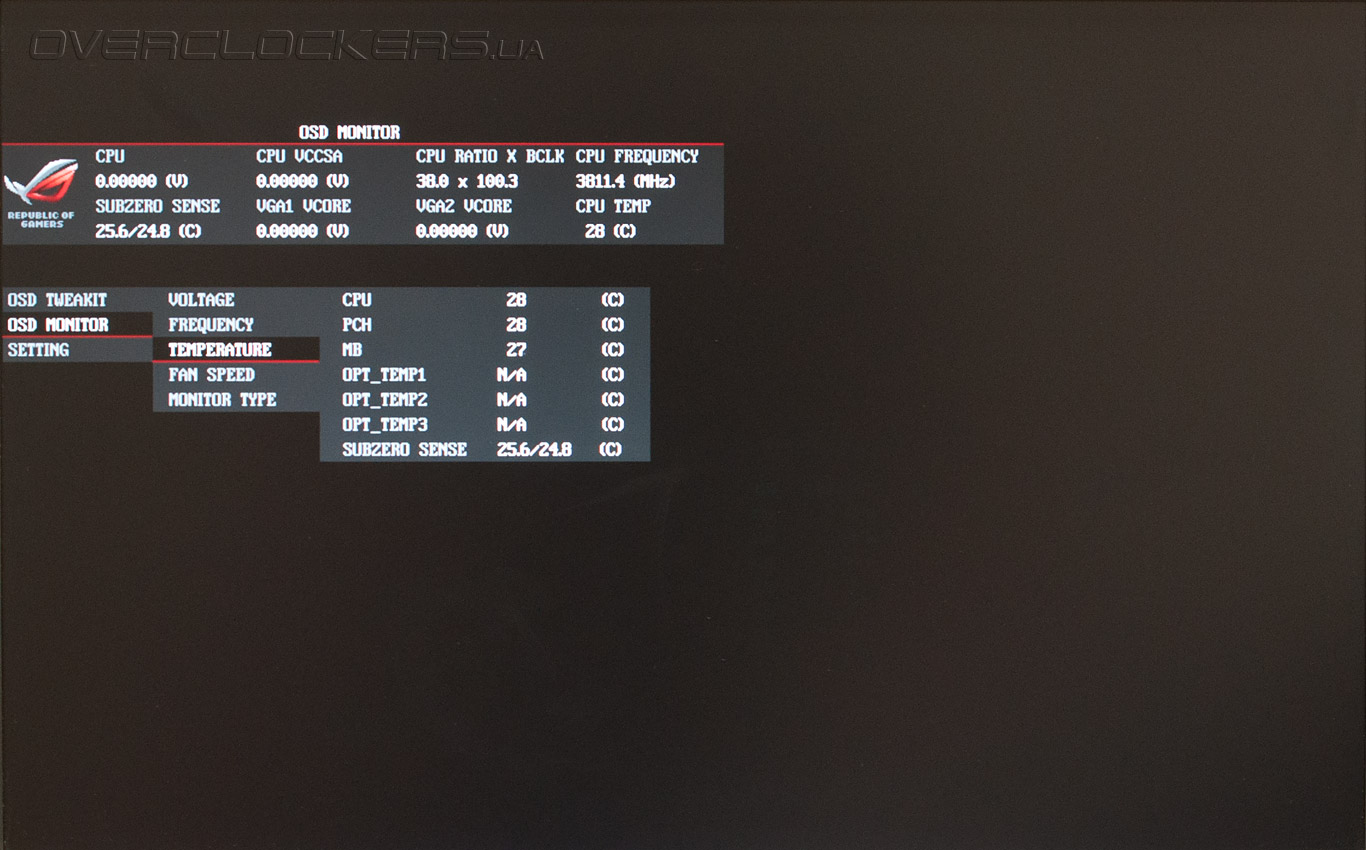

После активации меню, пользователь всегда может контролировать напряжение питания CPU, «системного агента», двух GPU видеокарт, подключенных через VGA Hotwire, частоту BCLK, процессора и его множитель с температурой, а также показания двух термопар К-типа. Большее количество значений, включая и скорость вращения вентиляторов, находится в отдельном разделе OSD MONITOR.

ASUS OC Key

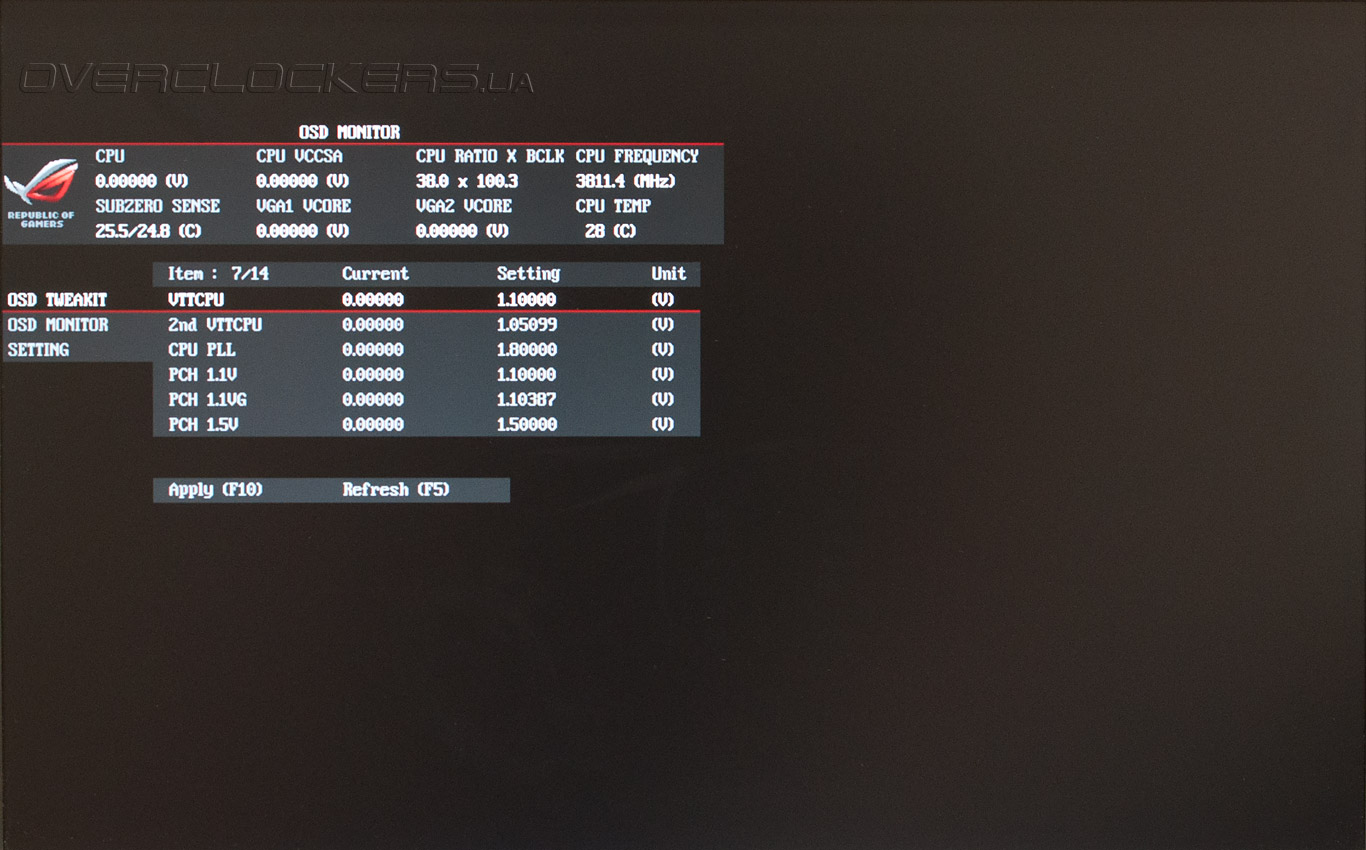

Помимо мониторинга доступно изменение основных параметров из раздела Extreme Tweaker прошивки платы. В OSD TWEAKIT можно настроить напряжения, опорную частоту, множитель процессора.

ASUS OC Key

ASUS OC Key

ASUS OC Key

ASUS OC Key

ASUS OC Key

ASUS OC Key

ASUS OC Key

ASUS OC Key

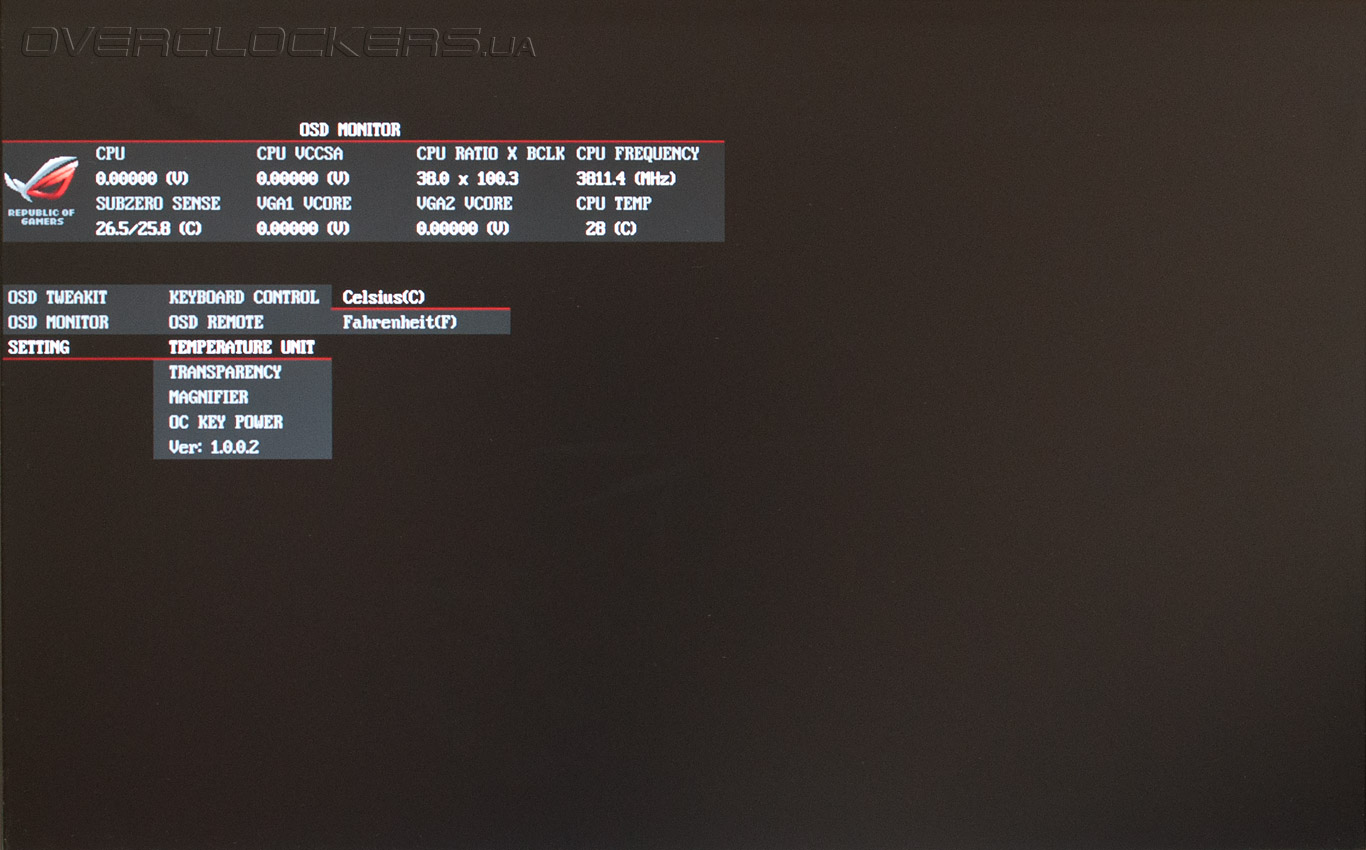

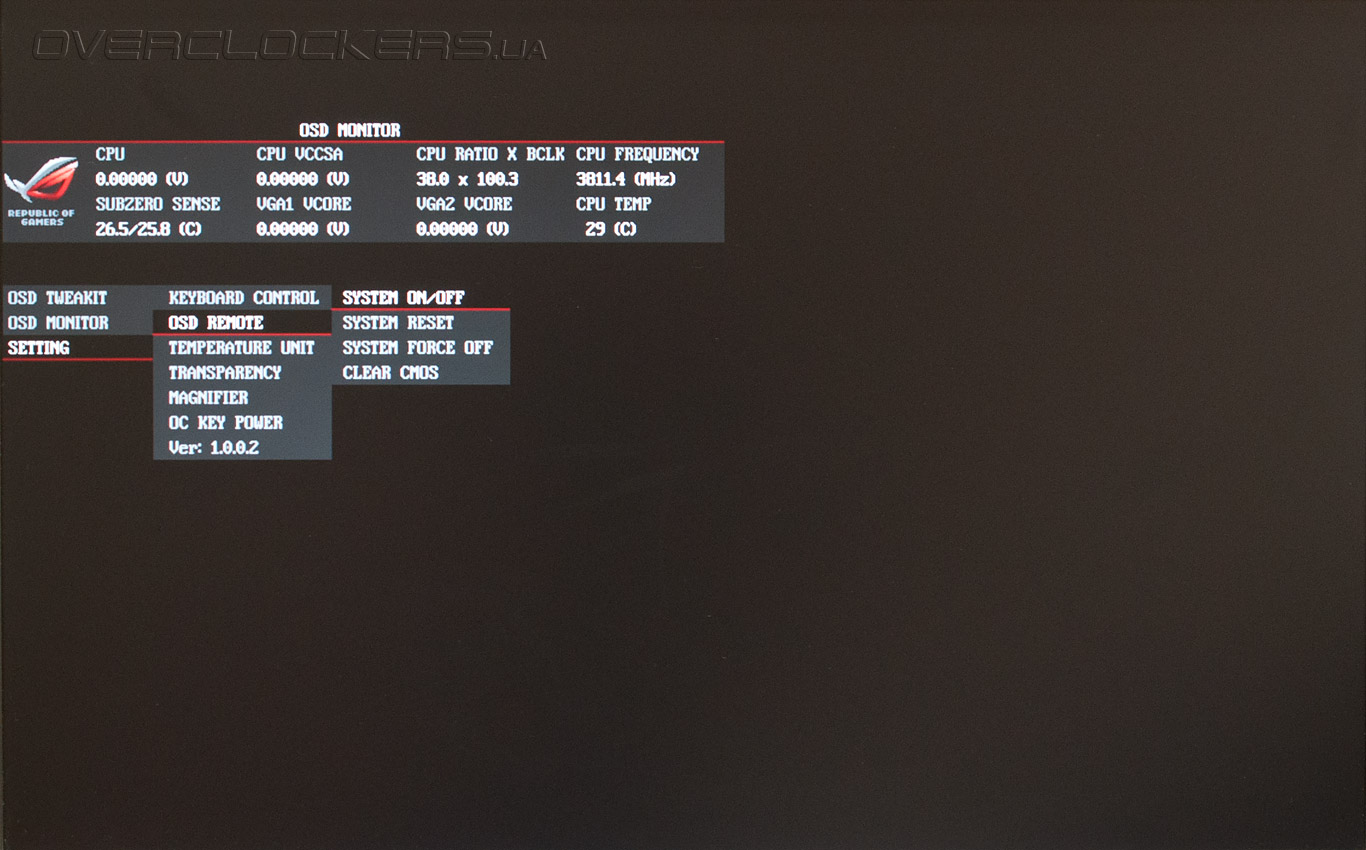

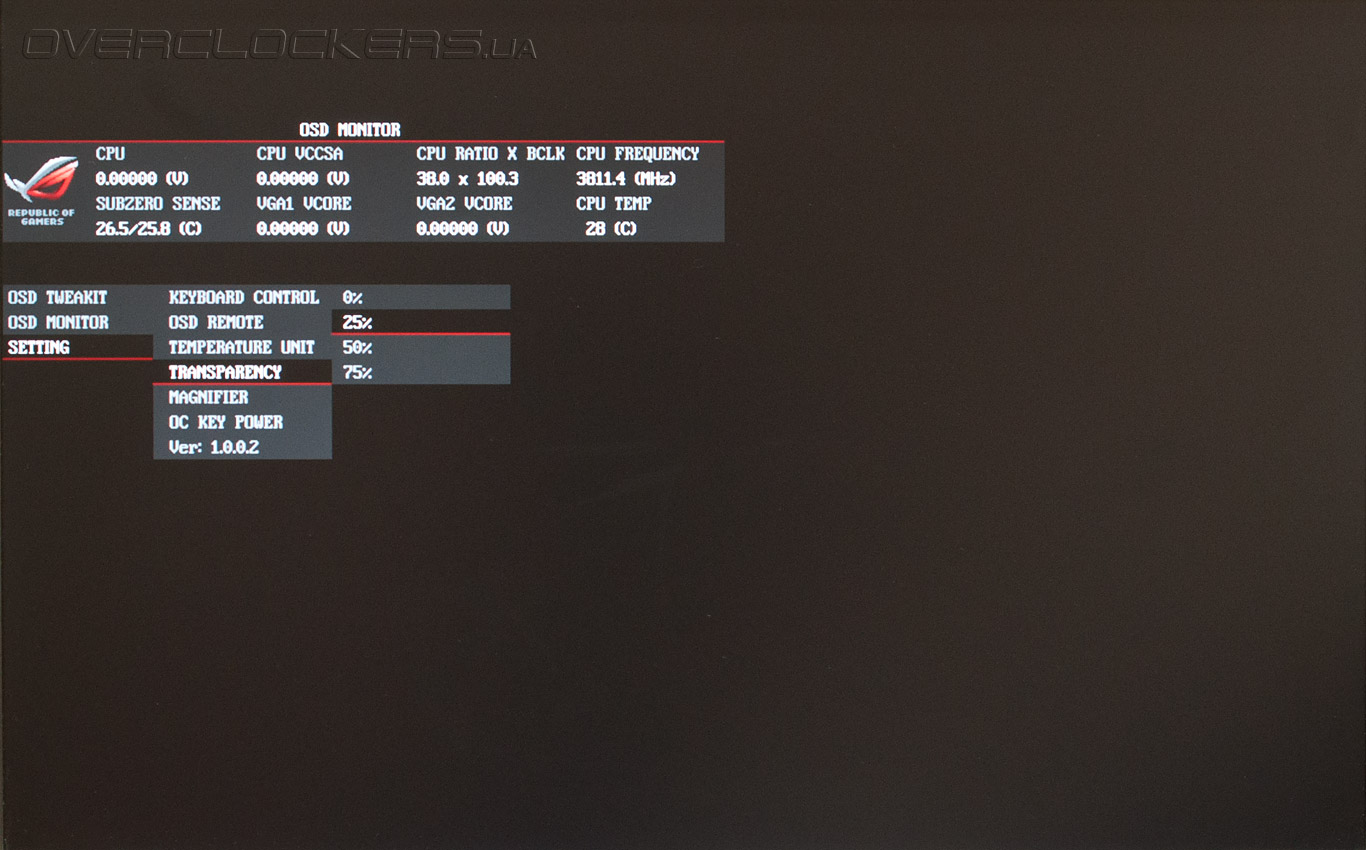

Также можно настроить функционирование OC Key, единицы измерения температуры, прозрачность меню и пр.

ASUS OC Key

ASUS OC Key

ASUS OC Key

ASUS OC Key

Все изменения параметров системы можно производить не только в среде ОС, но даже при выключенной (но не обесточенной), системе. Это очень полезно, если необходимо произвести настройки перед стартом стенда, не заходя в UEFI.


Комплектное ПО

Программное обеспечение, поставляемое на диске, уже подробно описывалось в материалах об ASUS Rampage IV Formula и Rampage IV Gene — разницы никакой нет. Лишь в Ai Suite II появилось чуть больше настроек.

ASUS Ai Suite II

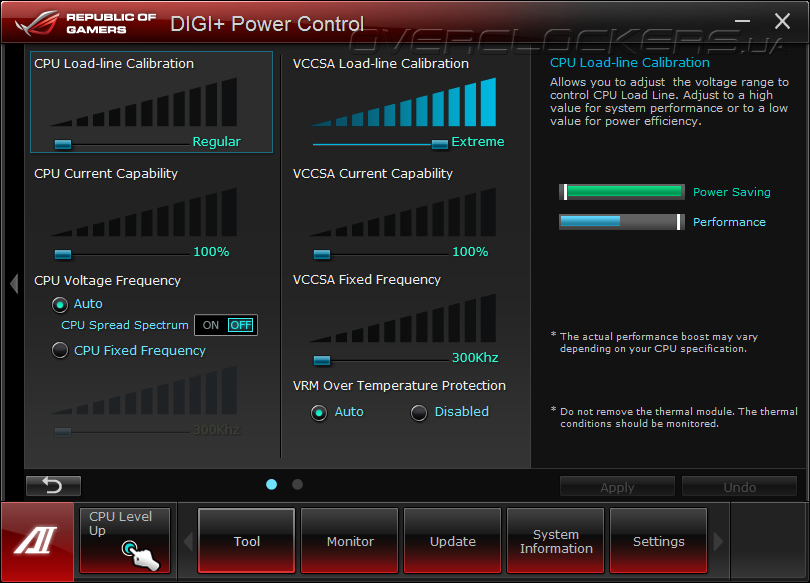

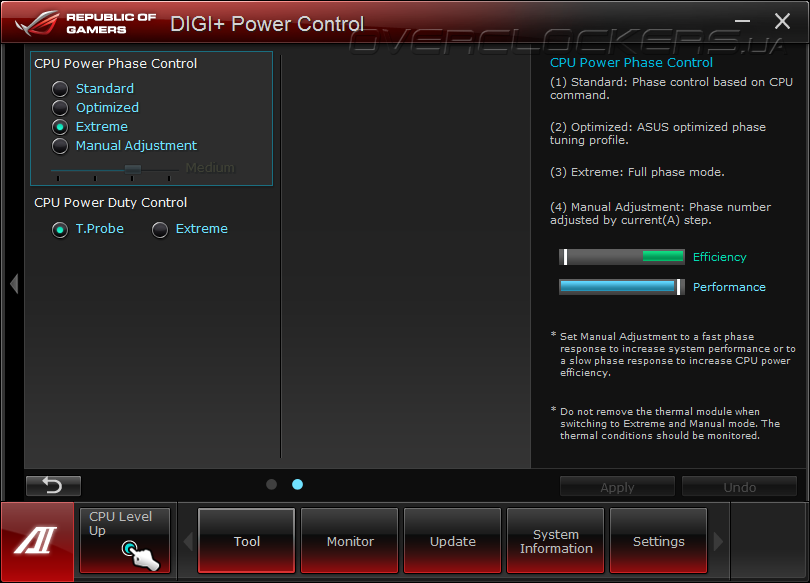

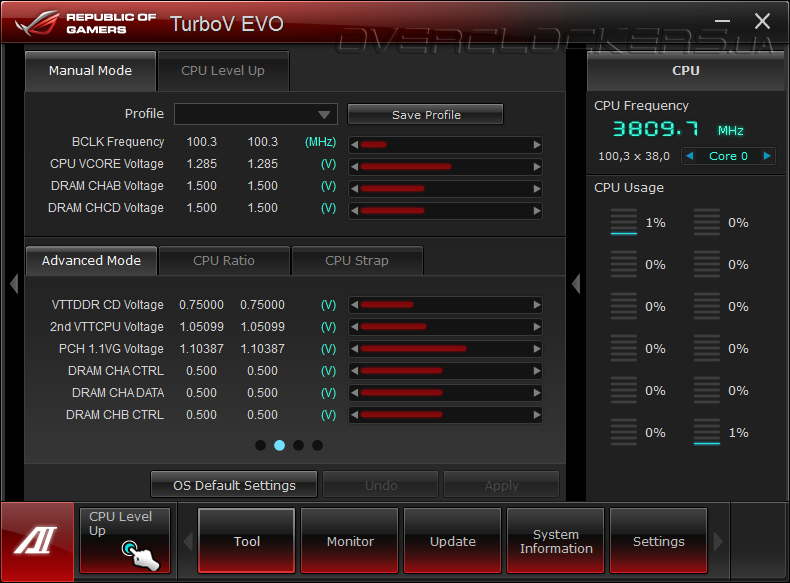

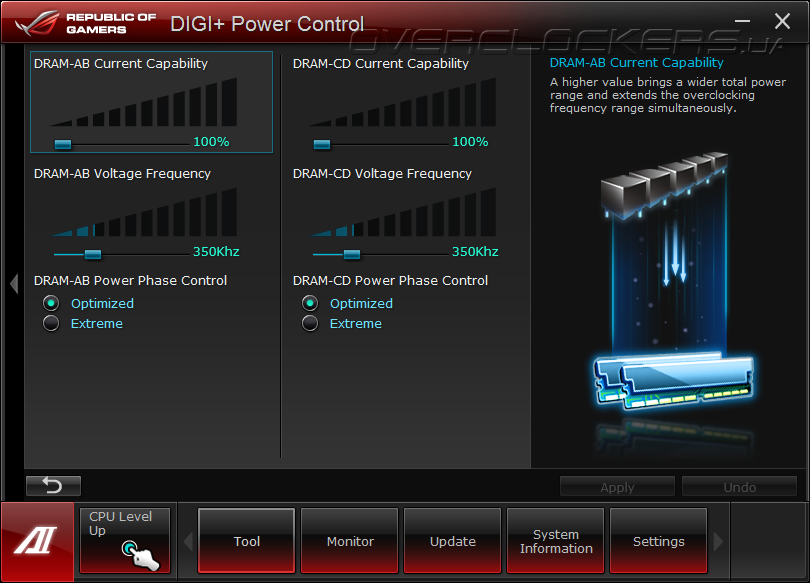

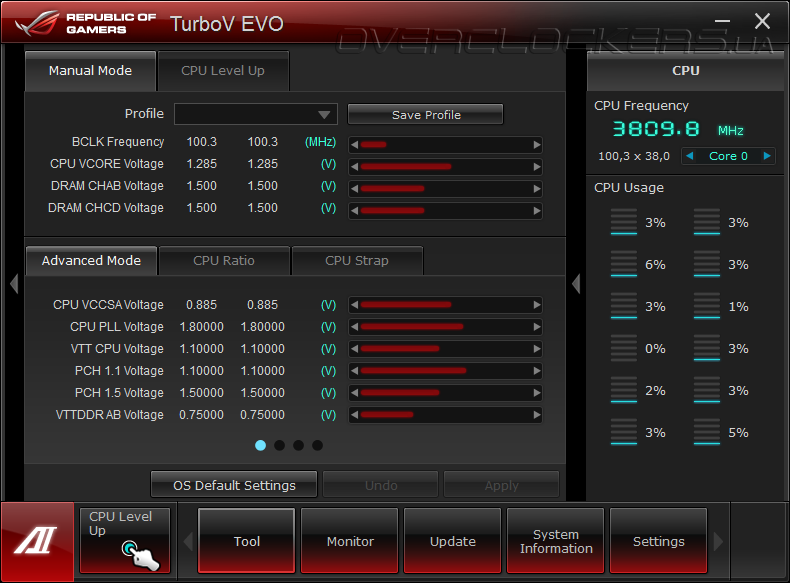

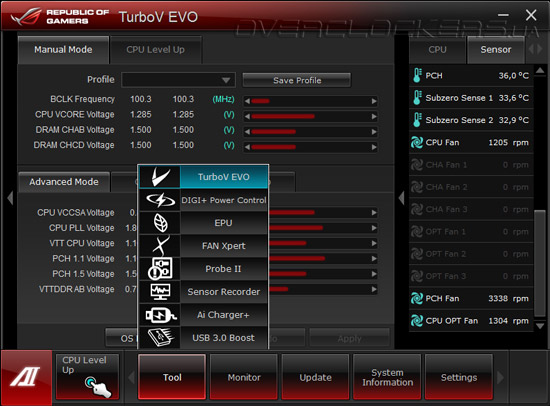

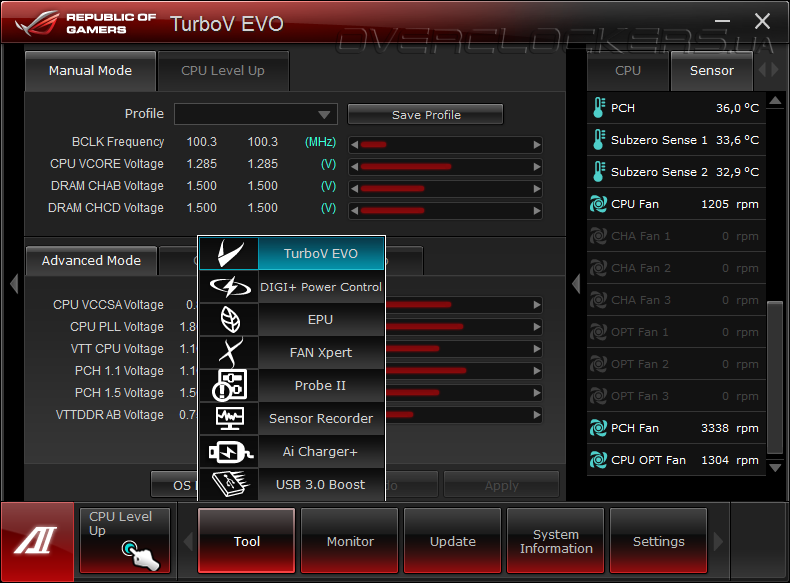

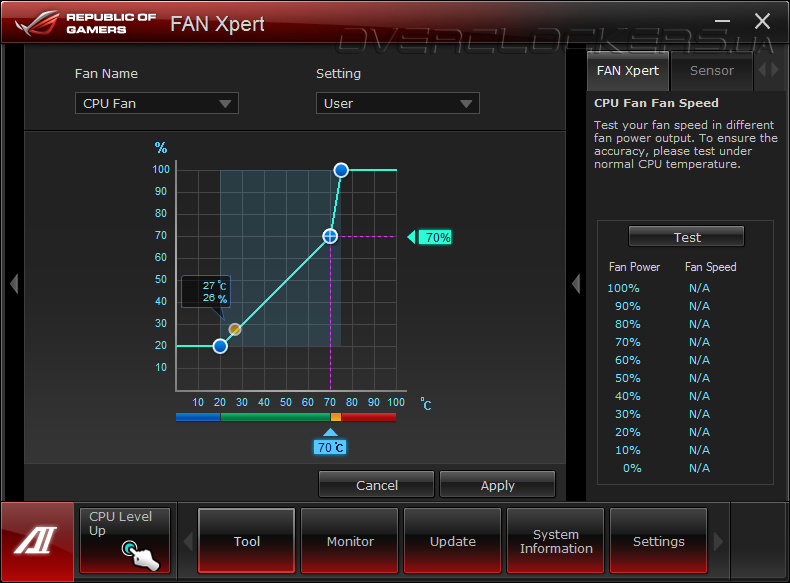

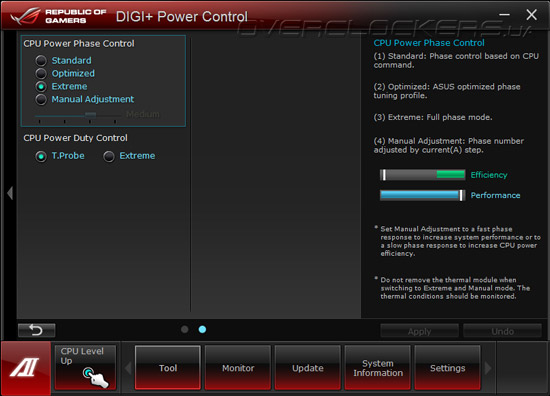

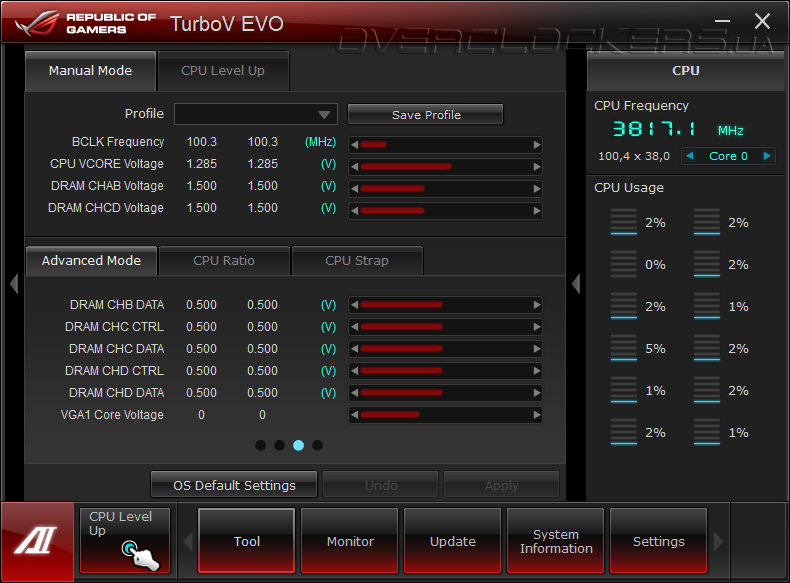

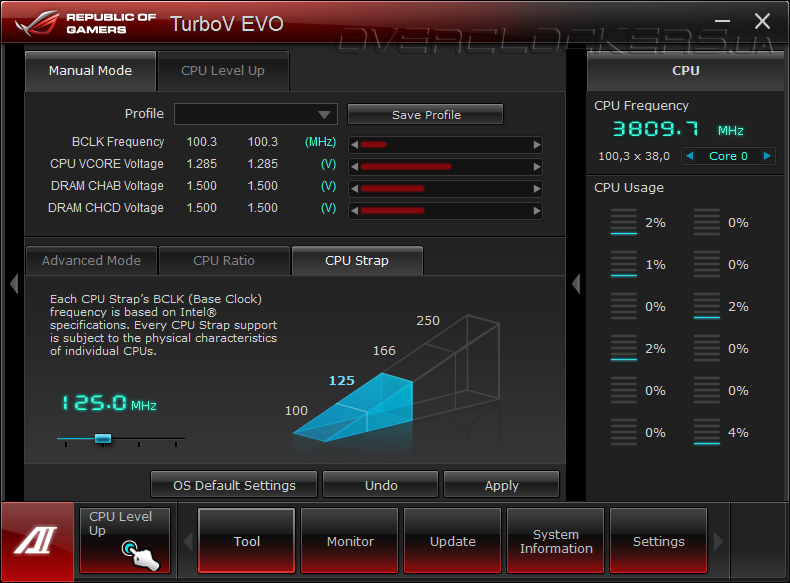

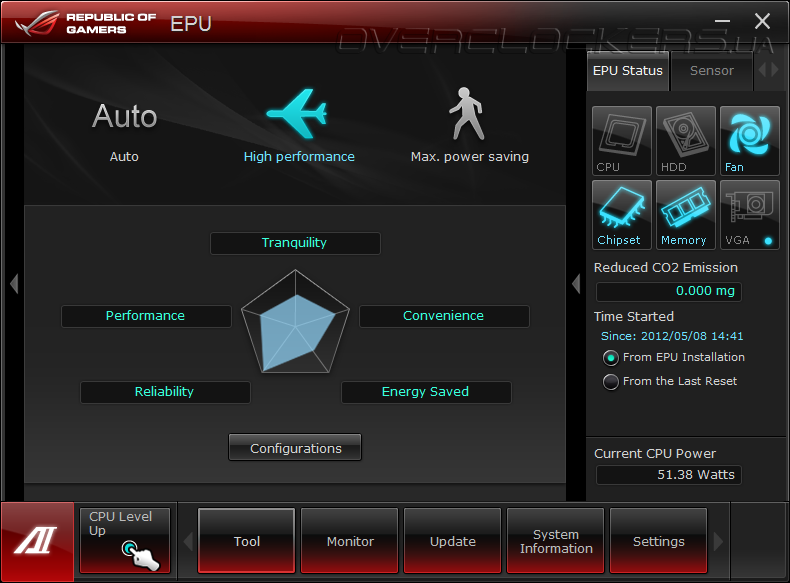

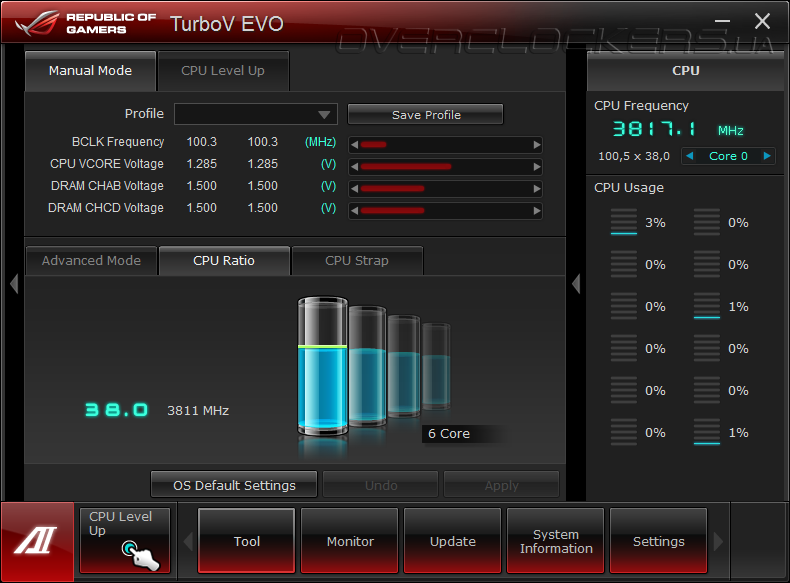

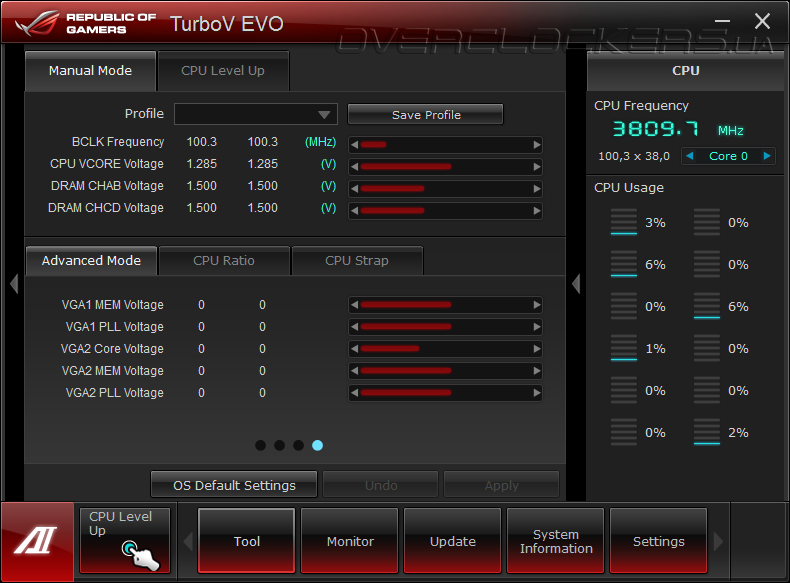

Напомним, что этот комплекс является мощным решением по настройке и мониторингу системы в среде операционной системы. С его помощью можно регулировать напряжения, изменять базовую частоту, ее множитель и коэффициент умножения процессора. Есть в нем и настройки подсистемы питания, энергосбережения и управление скоростью вращения вентиляторов. Также он может вести статистику по напряжению, показаниям температуре и скорости вращения установленных вентиляторов.

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

Также он включает утилиты для обновления прошивки и сбора информации о системе. Пожалуй, это один из лучших программных пакетов по настройке материнской платы. Единственный недостаток — нельзя выставить частоту памяти.

Следующая программа хоть и не может изменить частоту ОЗУ, но запросто справится с настройкой таймингов. Утилита Mem TweakIt имеет доступ к большому количеству задержек, информацию можно получить по количеству используемых каналов и физической частоте. Дополнительно водятся какие-то абстрактные единицы измерения производительности подсистемы памяти.

ASUS Mem TweakIt

В списке поставляемых утилит значится еще ROG CPU-Z, но в единственная разница с знакомой всем программой заключается лишь в красно-черной расцветке.

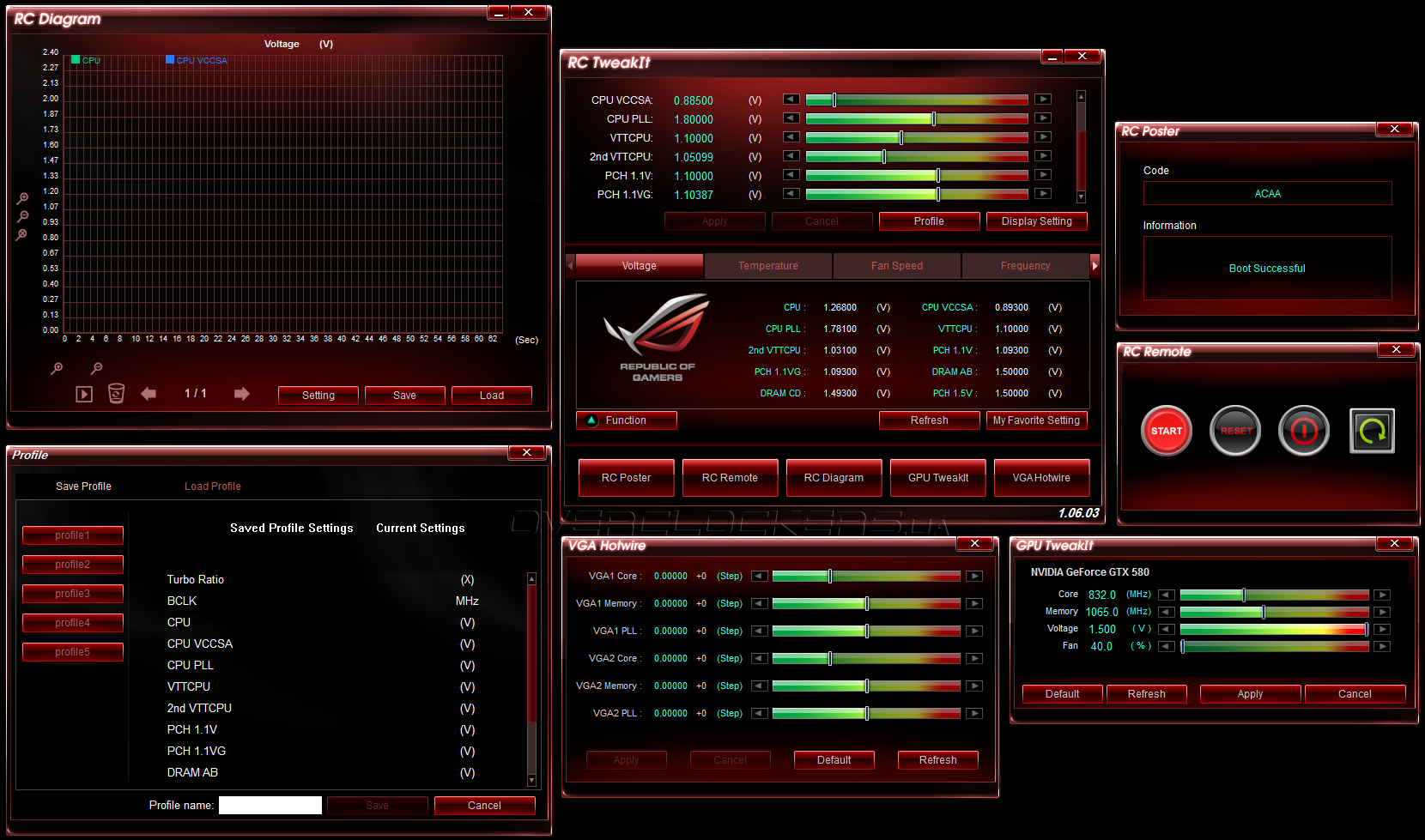

Ну и последняя интересная функция — ROG Connect, знакомая по многим последним продуктам серии Republic of Gamers, которая позволяет управлять платой в удаленном режиме. Для ее работы достаточно установить ПО на систему с Rampage IV Extreme и второй ПК, подсоединить комплектным кабелем USB две машины и активировать функцию кнопкой на задней панели.

ASUS ROG Connect

Пользователю будет доступна возможность в реальном времени изменять базовую частоту, множитель CPU, напряжения, мониторить систему, сохранять и загружать профили с настройками, управлять параметрами видеокарты, выключать, перезагружать систему и сбрасывать настройки CMOS.

Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, 2133, 11-12-11-30),
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: MSI N580GTX Lightning (GeForce GTX 580);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
  • драйвер видеокарты: GeForce 296.10.
В операционной системе брандмауэр, UAC и Windows Defender отключались, файл подкачки отключался. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI материнской платы оставлялись по умолчанию.

Снова обратим ваше внимание, что в процессе тестирования материнской платы ASUS Rampage IV Extreme для честного функционирования технологии Turbo Boost мы активировали режим «By Per Core» в меню Turbo Ratio, иначе частота процессора не сбрасывалась в простое и функции энергосбережения работали некорректно.


Разгон

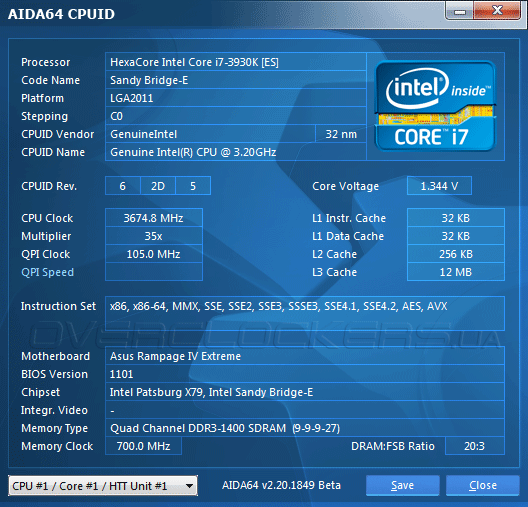

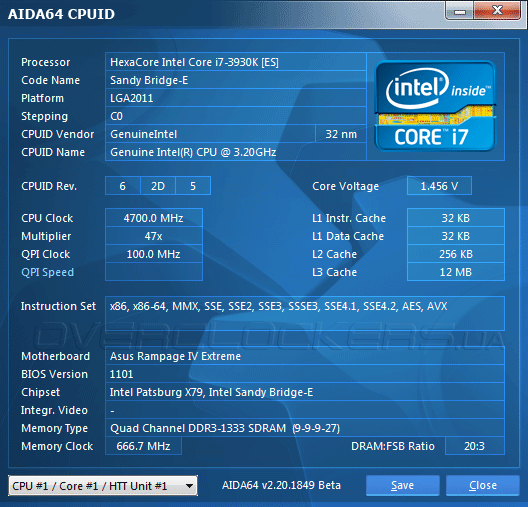

Наш тестовый Core i7-3930K неплохо себя проявляет на материнских платах ASUS серии ROG. Практически только на них инженерный семпл Sandy Bridge-E может работать на частоте выше 4,4 ГГц без особых танцев с бубном. И этот раз не стал исключением. Но пока взглянем на возможности платы в плане повышения частоты BCLK.

С использованием множителя х1.00 стабильности удалось добиться лишь на 105 МГц, что ниже чем на остальных продуктах на базе X79 Express, побывавших в нашей тестовой лаборатории. Кстати, именно при таком разгоне функции энергосбережения Rampage IV Extreme сохраняет в полном объеме, тогда как в остальных случаях (даже при использовании offset), напряжение питания процессора не сбрасывается во время простоя системы. Надеемся, это связанно именно с инженерным CPU.

Разгон ASUS Rampage IV Extreme

Потолок при воздушном охлаждении в 131 МГц был достигнуть без особых проблем — тут уже никакой разницы с остальными решениями этой платформы.

Разгон ASUS Rampage IV Extreme

Теперь перейдем к разгону самого процессора. Что в режиме повышения частоты с автоматической регулировкой напряжения, что с ручным управлением, система оставалась стабильной на 4700 МГц. Напряжение на CPU при этом составляло около 1,46—1,44 В, множитель — х47. Напряжение цепей ввода-вывода пришлось увеличить до 1,1 В, PLL — до 1,9 В, «системный агент» довольствовался 0,95 В.

Разгон ASUS Rampage IV Extreme

Еще был проверен профиль Gamers’OC Profile, который повышает частоту процессора до 4,7 ГГц при нагрузке на одно ядро и до 4,4 ГГц, если выполняется тяжелое многопоточное приложение. В этот момент напряжение на процессоре поднимается до 1,4 вольт и не сбрасывается даже в простое.

Разгон ASUS Rampage IV Extreme

Разгон ASUS Rampage IV Extreme

С памятью на 2133 МГц никаких проблем и четыре планки общим объемом 16 ГБ смогли функционировать на такой частоте с формулой задержек 11-12-10-30-2Т.

Разгон ASUS Rampage IV Extreme

На этой ноте заканчиваем рассмотрение разгонного потенциала Rampage IV Extreme и переходим к результатам тестирования. И хотя с интеграцией контроллера памяти в процессор особой разницы между платами нет, небольшое сравнительное тестирование выявит слабые места прошивки.


Результаты тестирования

В качестве оппонента для рассматриваемой платы была выбрана модель ASUS Rampage IV Formula (микрокод 1202). Номер прошивки рассматриваемой «материнки» — 1101. От конкурирующих решений пришлось отказаться в силу невыясненного падения производительности системы при переходе с 8 до 16 гигабайт ОЗУ.

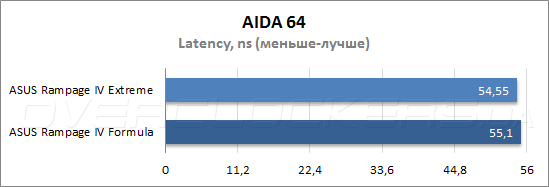

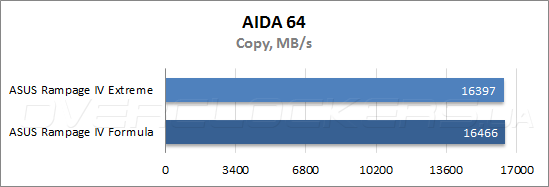

Для начала посмотрим на результаты пропускной способности памяти.

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Ничего необычного, обе платы показывают идентичную производительность, только латентность на Rampage IV Extreme чуть выше.

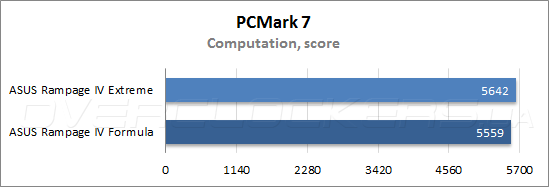

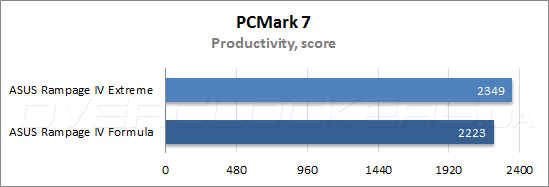

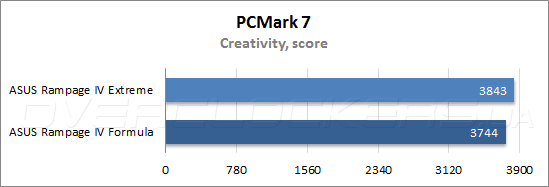

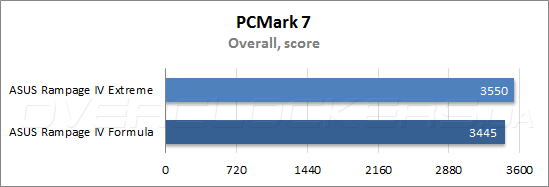

Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Уже в этом тестовом пакете наша участница подтянулась и даже оказалась лучше оппонентки. В одном лишь подтесте они продемонстрировали одинаковый результат.

Посмотрим на производительность в игровых приложениях.

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

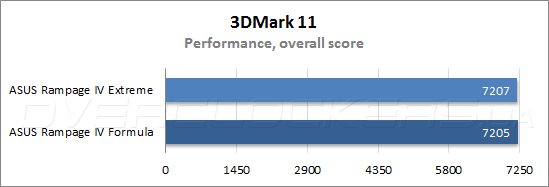

В синтетическом 3DMark 11 выбрать победителя сложно, обе платы на одном уровне.

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

Тестирование ASUS Rampage IV Extreme

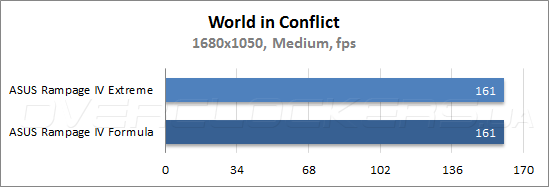

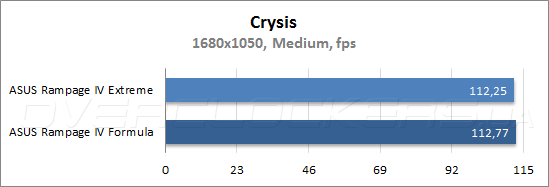

Аналогичная ситуация и в реальных игровых приложениях. Даже невысокое качество графики не влияет на результат и оба решения заканчивают противостояние практически ничьей.

Выводы

Материнская плата ASUS Rampage IV Extreme на данный момент времени является самым оснащенным продуктом, рассчитанным на энтузиастов разгона. Качественно выполненная, с широкими возможностями по настройке, она позволит владельцу выжать максимум из процессора для достижения очередного мирового рекорда частоты. «Экстремальщики» по достоинству оценят предпринятые меры инженеров ASUS для работы с жидким азотом, возможность подключения термопар и смену усилительной пластины для установки СО под платформу LGA1366. Различные органы управления и точки замера напряжений избавят пользователей от рутинной модификации платы, а внешний блок OC Key позволит производить настройку системы даже не заходя в UEFI. Даже прошивка Rampage IV Extreme дает возможность управлять напряжением на GPU и памяти видеокарт, после их подключения к разъемам VGA Hotwire — такое нам встречается впервые. Менее сведущим в вопросах оверклокинга помогут несколько профилей разгона, которые предусмотрены даже для более опытных пользователей.

Кроме самих характеристик материнская плата ASUS Rampage IV Extreme отличается богатым набором всевозможных аксессуаров. Особенно отметим упомянутые OC Key c X-Socket и мостики SLI и CrossFire для различных режимов работы видеокарт, а также удлинители для подключения щупов мультиметра и кабель ROG Connect. Не хватает только внешнего звукового модуля, которым всегда комплектовались высокоуровневые продукты серии Republic of Gamers. За все про все, в среднем, 430 долларов США — согласитесь, для топового решения с таким потенциалом не так уж и много, если учесть цены на платы прошлых поколений и конкурентов.

ASUS Rampage IV Extreme  Выбор редакции: лучший продукт

Некоторые вещи в этом мире созданы для разгона!
