ASUS Rampage IV Gene: компактная материнская плата для разгона Sandy Bridge-E

Компания ASUS, которая является одним из наиболее успешных производителей материнских плат, предлагает пользователям действительно широкий модельный ряд продуктов на основе набора системной логики Intel X79 Express. В ассортименте тайваньского вендора присутствуют решения разных ценовых категорий, функциональность которых порой отличается весьма ощутимо. Мы уже успели познакомить наших читателей с ASUS Sabertooth X79 и ASUS Rampage Formula IV, а сегодня в нашу тестовую лабораторию попала компактная (mATX) материнская плата ASUS Rampage IV Gene, также являющаяся частью линейки ROG (Republic of Gamers). Этот продукт позиционируется производителем как небольшое по размерам, но богато оснащенное решение, предназначенное для оверклокеров и геймеров, которые не хотят или не могут использовать материнскую плату формата ATX для построения производительной системы на основе процессора Intel Sandy Bridge-E. Стоимость Rampage IV Gene на украинском рынке составляет в среднем около $330, что весьма немало. Сегодня мы постараемся выяснить, насколько этот продукт соответствует своей цене и будет ли он удачным приобретением для энтузиастов.

ASUS Rampage IV Gene


Характеристики платы

Модель ASUS Rampage IV Gene
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0/2.0 x16
1 PCI Express 3.0/2.0 x16@x8
1 PCI Express 2.0 x4
Слоты PCI
Количество подключаемых вентиляторов 4 (4pin)
Порты PS/2 1
Порты USB 4 x 3.0 (2 разъема на задней панели)
12 x 2.0 (8 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79 Express)
3 канала SATA 3 Гбит/с (Intel X79 Express)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 1 канал eSATA 3 Гбит/с (Intel X79 Express)
RAID 0, 1, 5, 10 (Intel X79 Express)
Встроенный звук SupremeFX III (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 244 x 244
Дополнительные возможности MemOK!, ROG Connect, ASUS Q-Design, кнопки Power, Reset, сброса настроек CMOS, ROG Connect (на задней панели), точки замера напряжений Probe It


Комплект поставки

Упаковка ASUS Rampage IV Gene оформлена в традиционном стиле для системных плат серии Republic of Gamers c преобладанием красной цветовой гаммы.

ASUS Rampage IV Gene ASUS Rampage IV Gene

Стандартно для продуктов ASUS высокого уровня, картонная коробка, в которой поставляется рассматриваемая материнская плата, выполнена в форме чемоданчика с откидывающейся верхней крышкой. Пространство на развороте дизайнеры использовали для описания ключевых особенностей Rampage IV Gene.

ASUS Rampage IV Gene

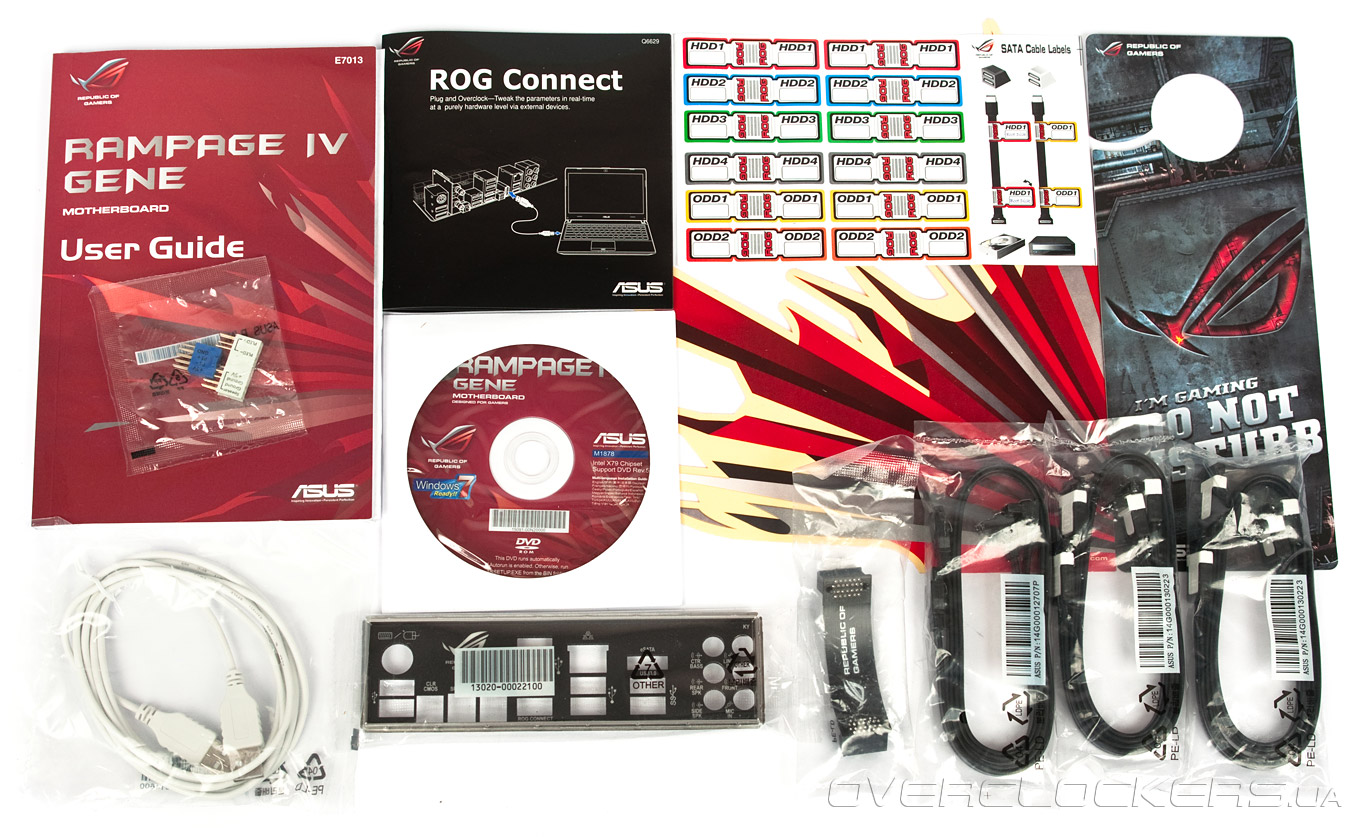

Помимо самой материнской платы в коробке мы обнаружили следующие аксессуары:
  • руководство пользователя;
  • руководство по настройке ROG Connect;
  • наклейка логотипом ASUS «Republic of Gamers»;
  • набор стикеров для шлейфов SATA;
  • табличка на ручку двери «I’m gaming. Do not disturb»;
  • диск с драйверами и утилитами;
  • заглушка на заднюю стенку корпуса;
  • четыре шлейфа SATA 6Gb/s (помечены белыми вставками) и два — SATA 3Gb/s;
  • мостик NVIDIA SLI;
  • набор коннекторов Q-Connector;
  • USB-кабель для использования функции ROG Connect.
ASUS Rampage IV Gene

На наш взгляд, такой комплект поставки в полной мере соответствует позиционированию и стоимости ASUS Rampage IV Gene. Он включает не только всё необходимое для начала эксплуатации платы, но и ряд дополнительных бонусов и приятных дополнений. Отсутствие мостика CrossFireX для объединения двух ускорителей на базе графических процессоров AMD Radeon для совместного расчёта графических эффектов мы не стали бы относить к недостаткам, ведь, как правило, он поставляется вместе с видеокартами.


Внешний вид и функциональность

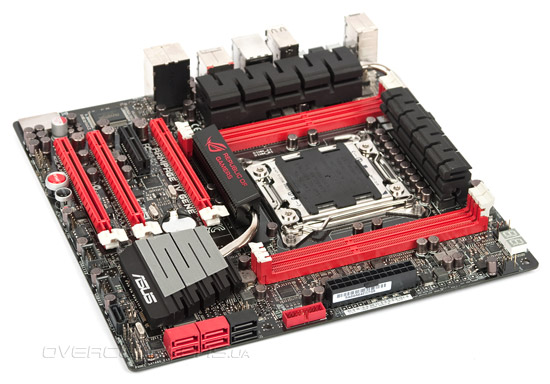

Как мы уже отмечали, рассматриваемая материнская плата выполнена в форм-факторе Micro ATX и имеет габариты 244 х 244 мм. Соответственно, ASUS Rampage IV Gene совместима не только с корпусами Middle или Full-Tower, но и с шасси формата Micro-Tower. Принимая во внимание, что компактные игровые системы приобретают всё большую популярность, эта особенность платы может стать весьма востребованной в кругу энтузиастов. В качестве основных цветов оформления производителем традиционно были выбраны красный и черный.

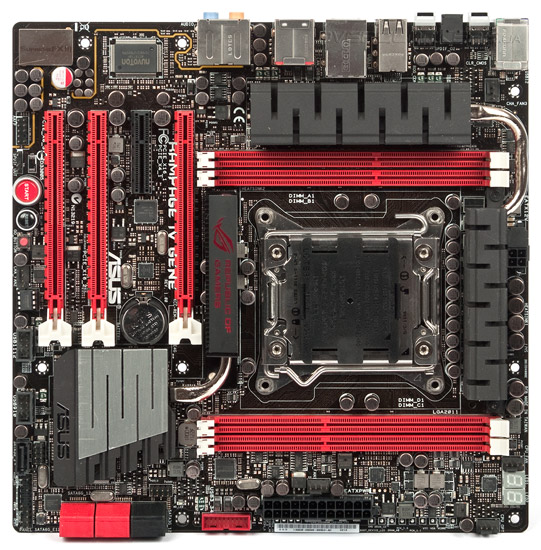

К расположению элементов на печатной плате сложно предъявить какие-либо претензии. Все разъёмы и слоты расширения установлены на оптимальном удалении друг от друга, не препятствуя подключению каких либо шлейфов. Благодаря использованию фирменной конструкции фиксаторов модулей ОЗУ, их замена или извлечение не будет затруднительным даже при установленном массивном графическим ускорителе в первом PEG-слоте.

ASUS Rampage IV Gene

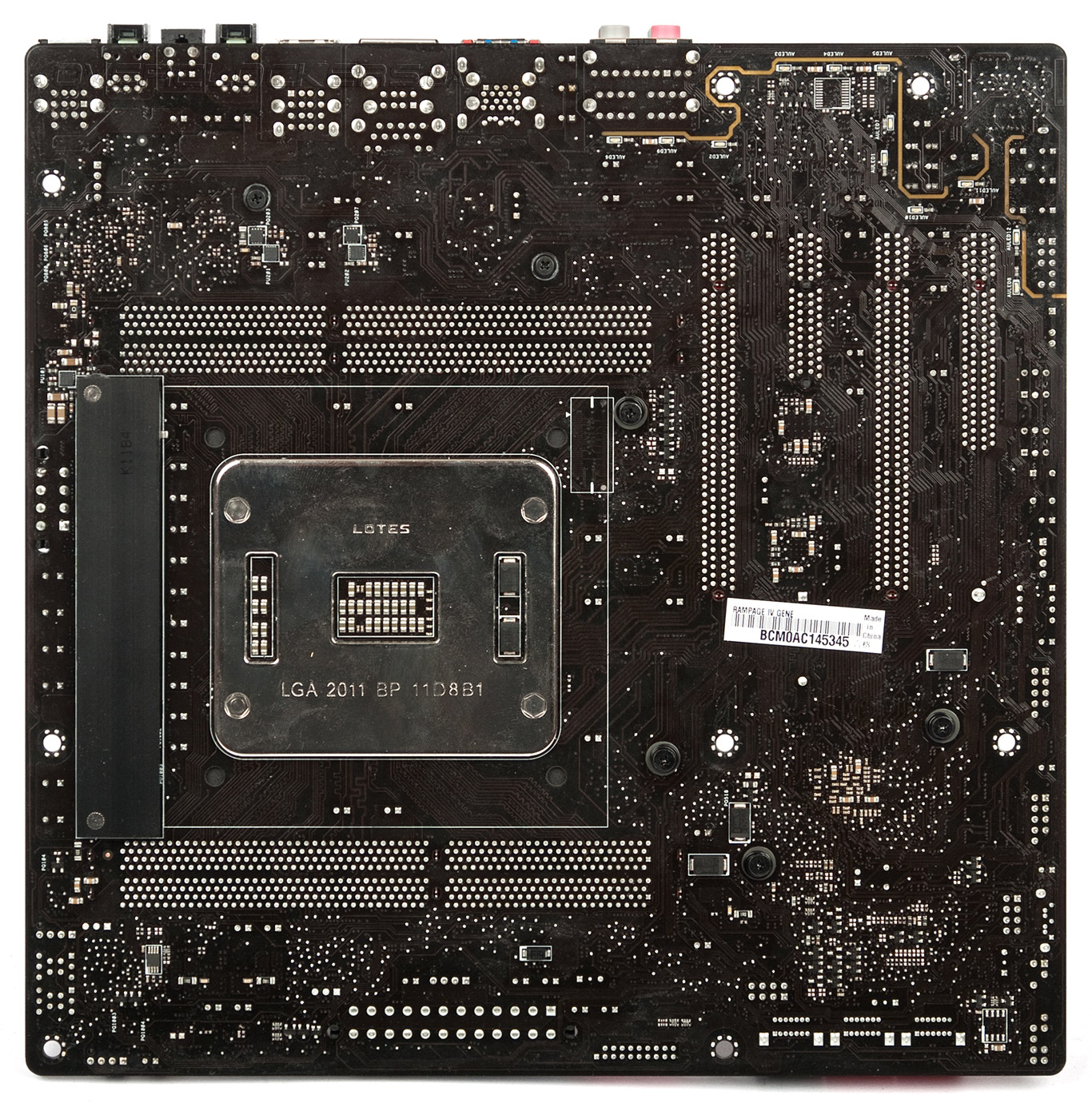

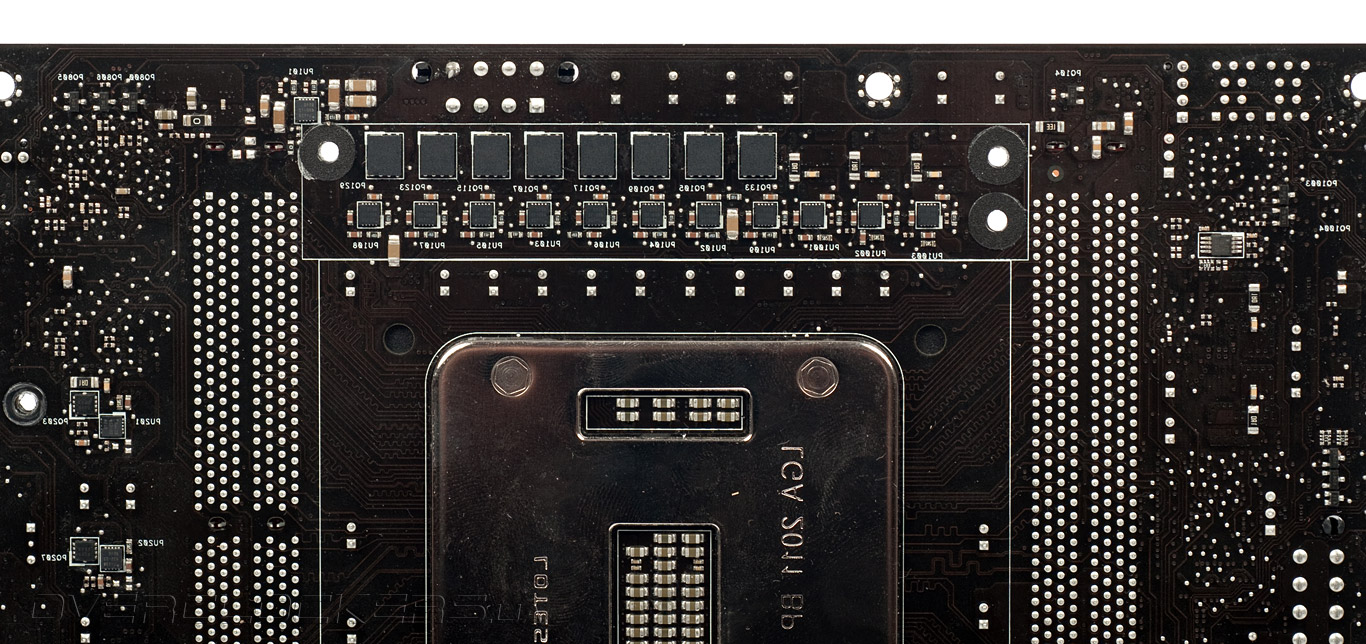

Взглянув на обратную сторону текстолита, мы обнаружили, что сюда разработчики были вынуждены вынести часть элементов модуля VRM, ввиду недостатка свободного места на лицевой стороне PCB. Производителем процессорного сокета является подрядчик Lotes.

ASUS Rampage IV Gene

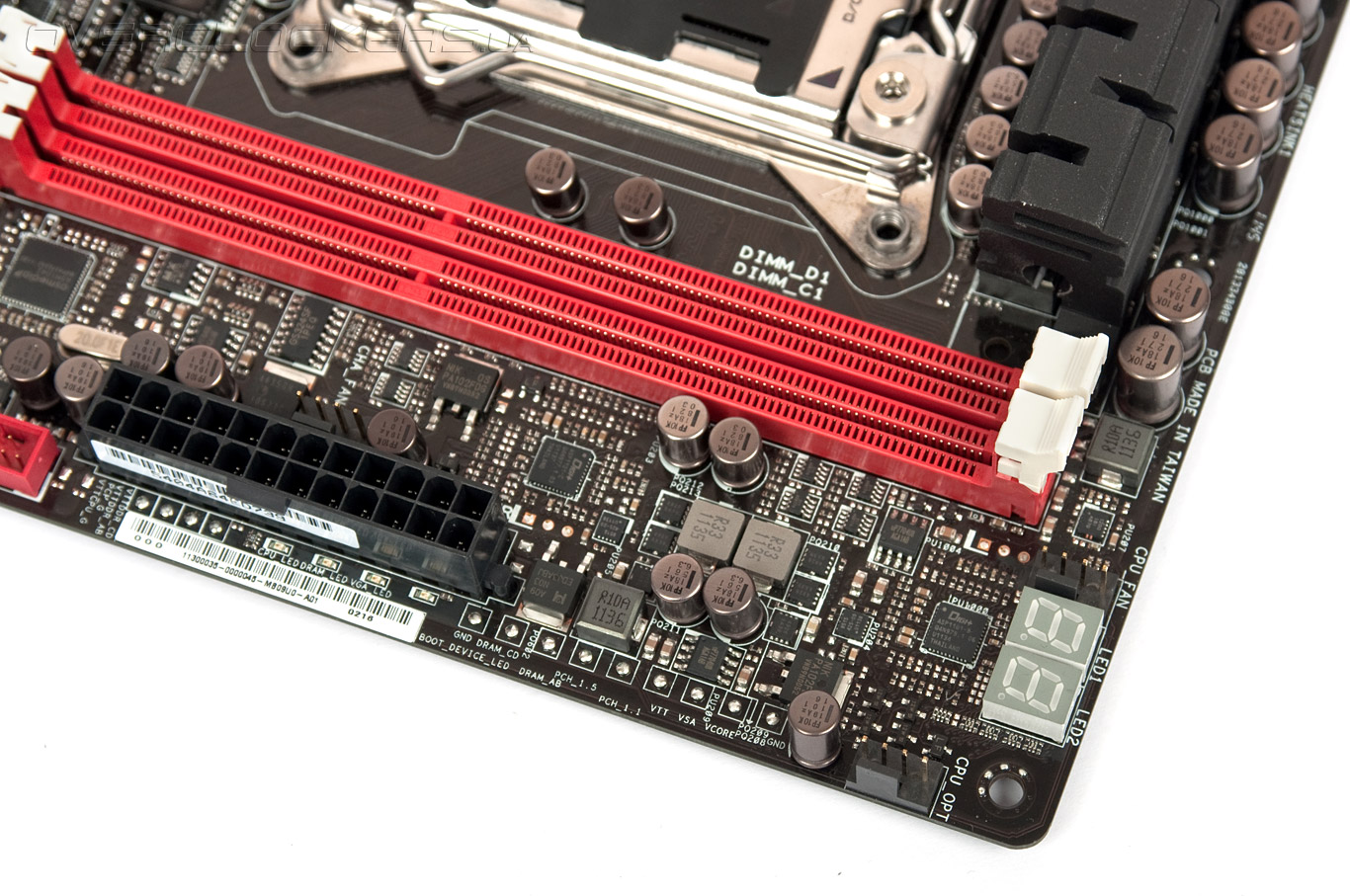

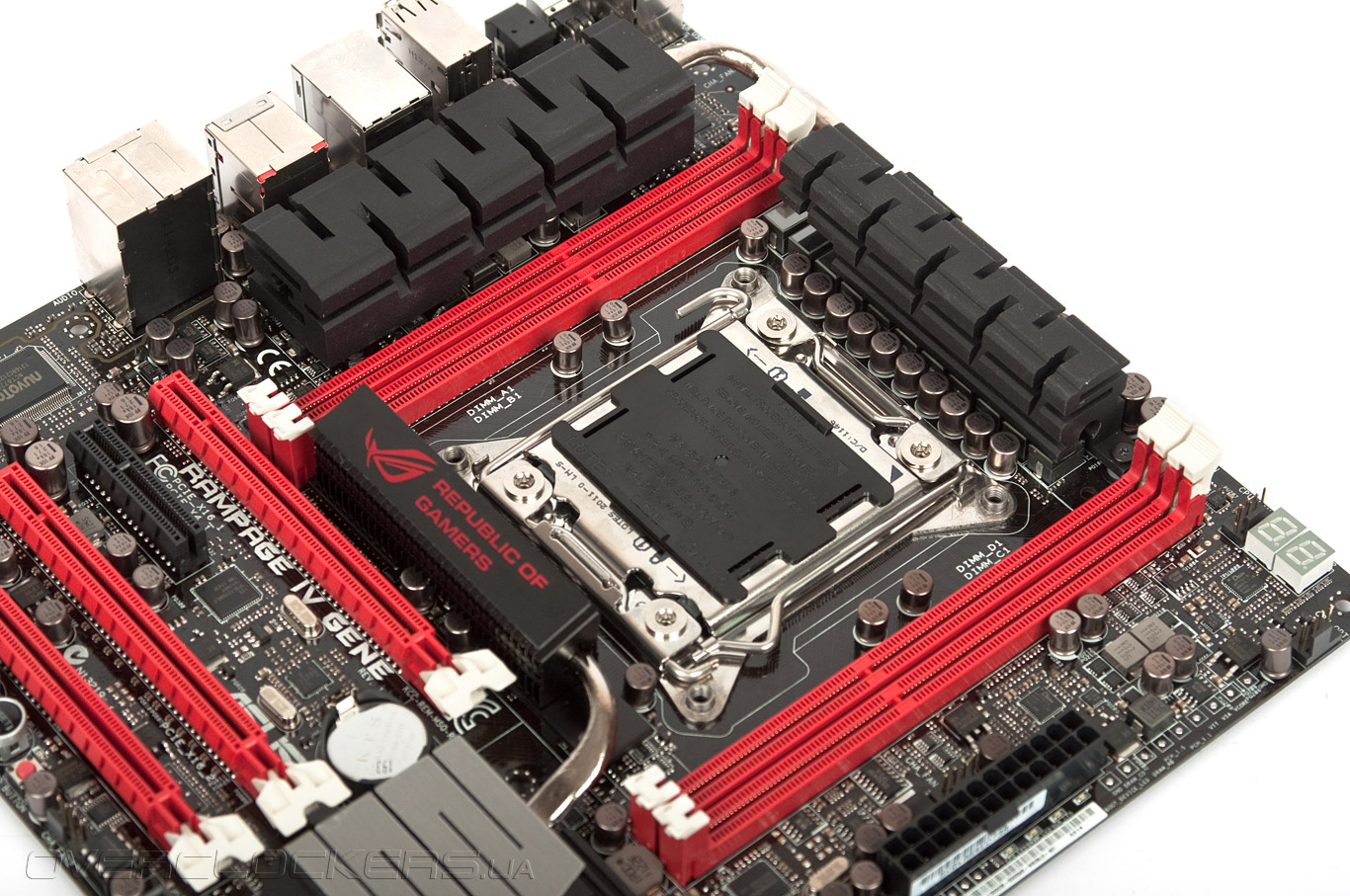

Rampage IV Gene поддерживает установку процессоров Intel Core i7 второго поколения с разъемом LGA2011 (Sandy Bridge-E), а максимальный объем оперативной памяти стандарта DDR3, который можно установить в четыре DIMM-слота составляет 32 ГБ.

ASUS Rampage IV Gene

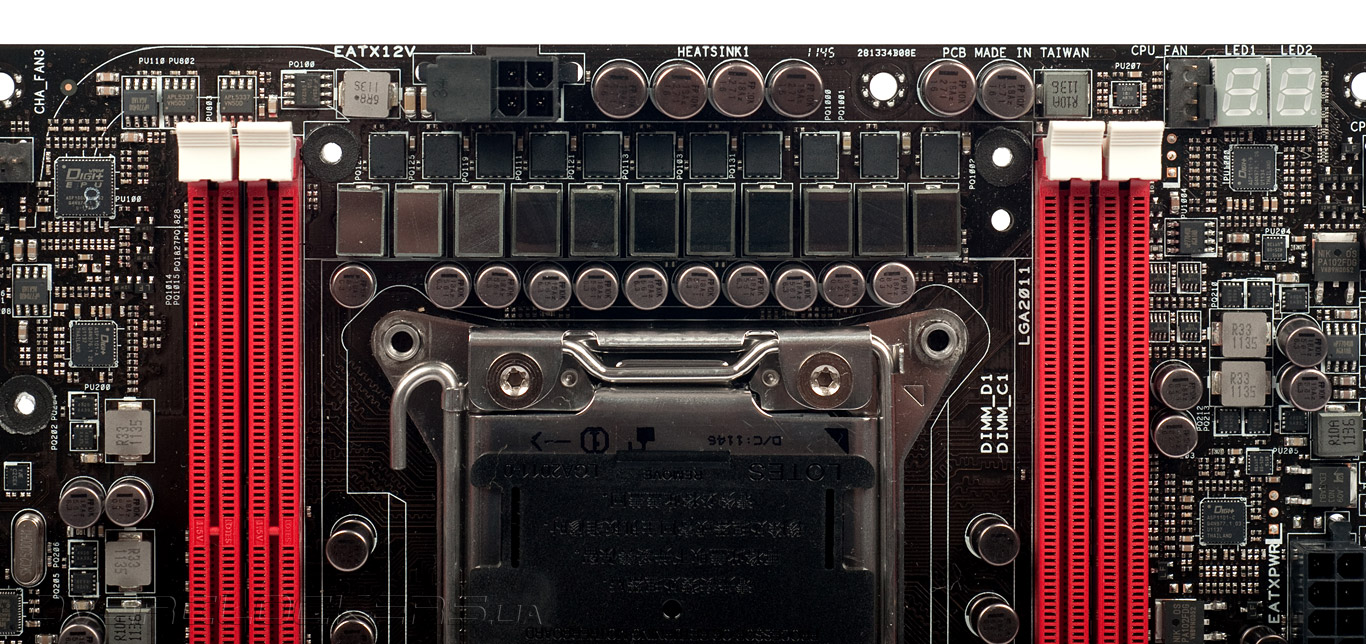

Система стабилизации питания на материнской плате имеет следующую конфигурацию: 8 фаз предназначено для питания непосредственно вычислительных ядер CPU, еще три — для встроенного в процессор «системного агента». На каждую пару разъёмов DIMM предусмотрено еще по две фазы для обеспечения лучшего разгонного потенциала памяти. Применяемый цифровой ШИМ-контроллер имеет маркировку Digi+ EPU ASP 1000 C. Вспомогательные микросхемы ASP 1101-A и ASP 1101-B управляют питанием модулей ОЗУ.

ASUS Rampage IV Gene

Немаловажно, что при производстве платы применялась только качественная элементная база: японские твердотельные конденсаторы, заключенные в корпуса тёмного цвета, транзисторы с низким последовательным сопротивлением и дроссели с ферритовыми сердечниками.

ASUS Rampage IV Gene

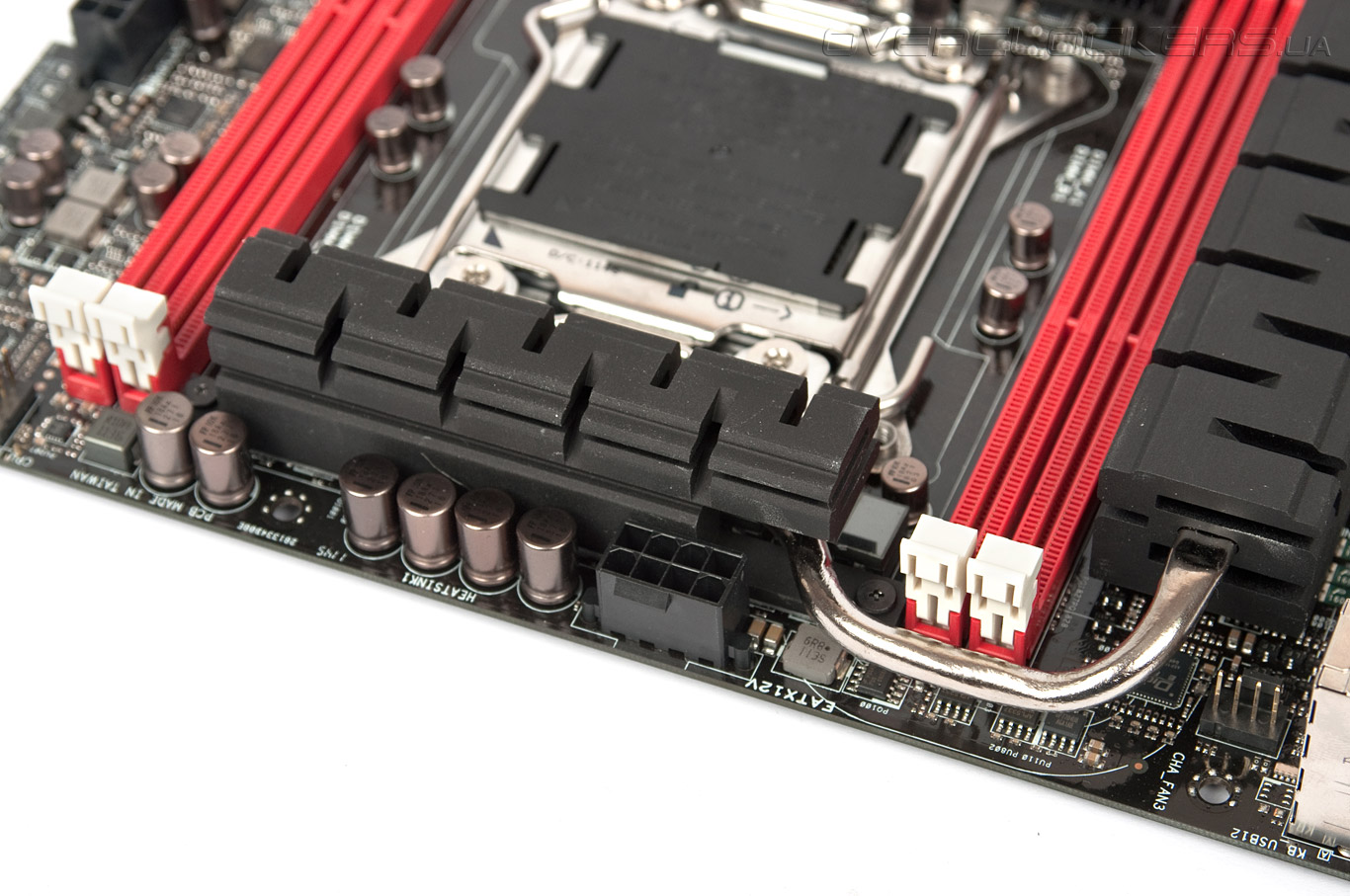

Питание элементов платы осуществляется за счет 8-контактного разъема ATX12V и 24-контактного ATX. Расположены они у краёв печатной платы, благодаря чему кабели можно будет аккуратно проложить вдоль «материнки».

ASUS Rampage IV Gene

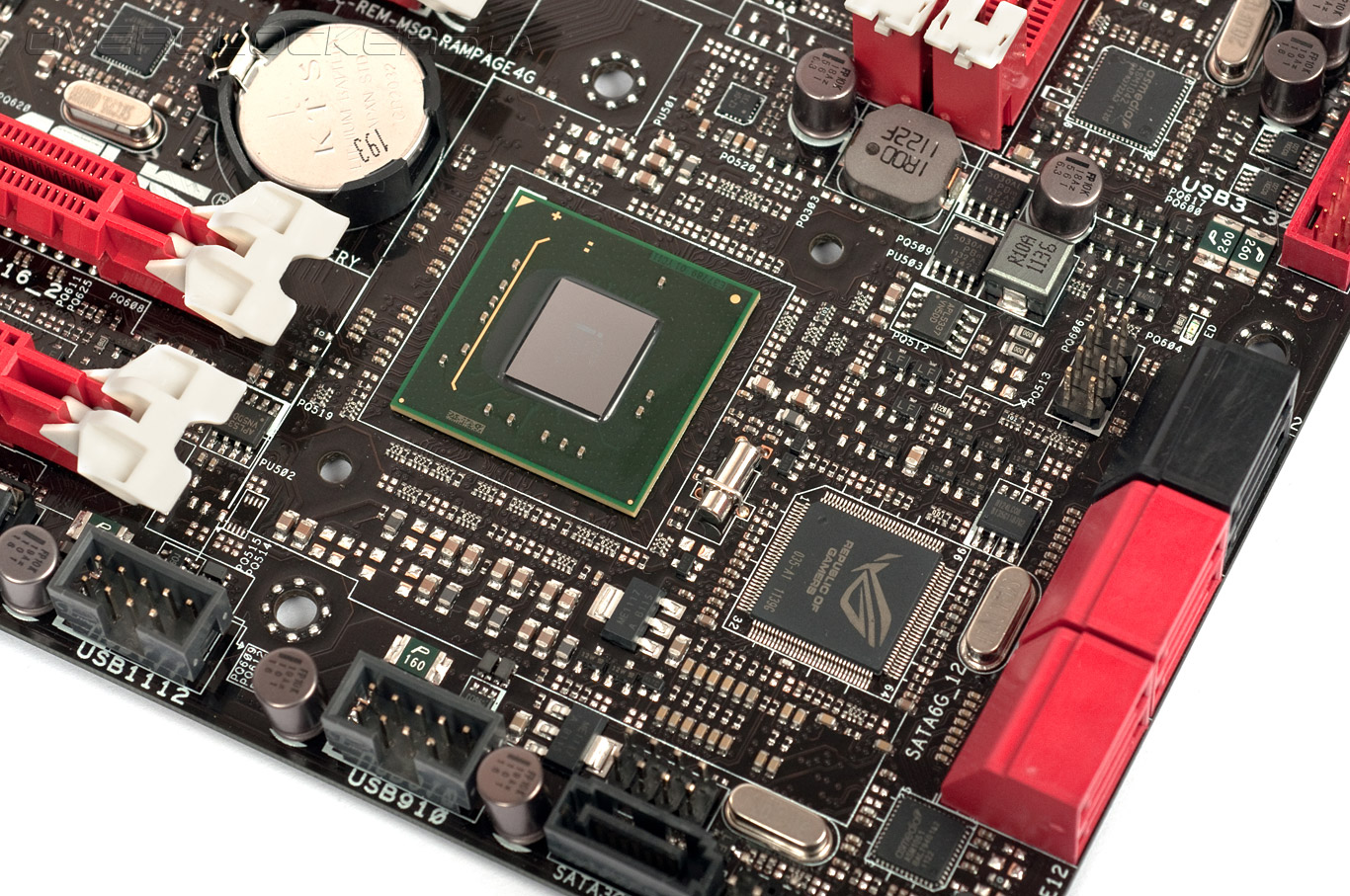

Чипсет Intel X79 Express распаян справа от слотов расширения.

ASUS Rampage IV Gene

ASUS Rampage IV Gene

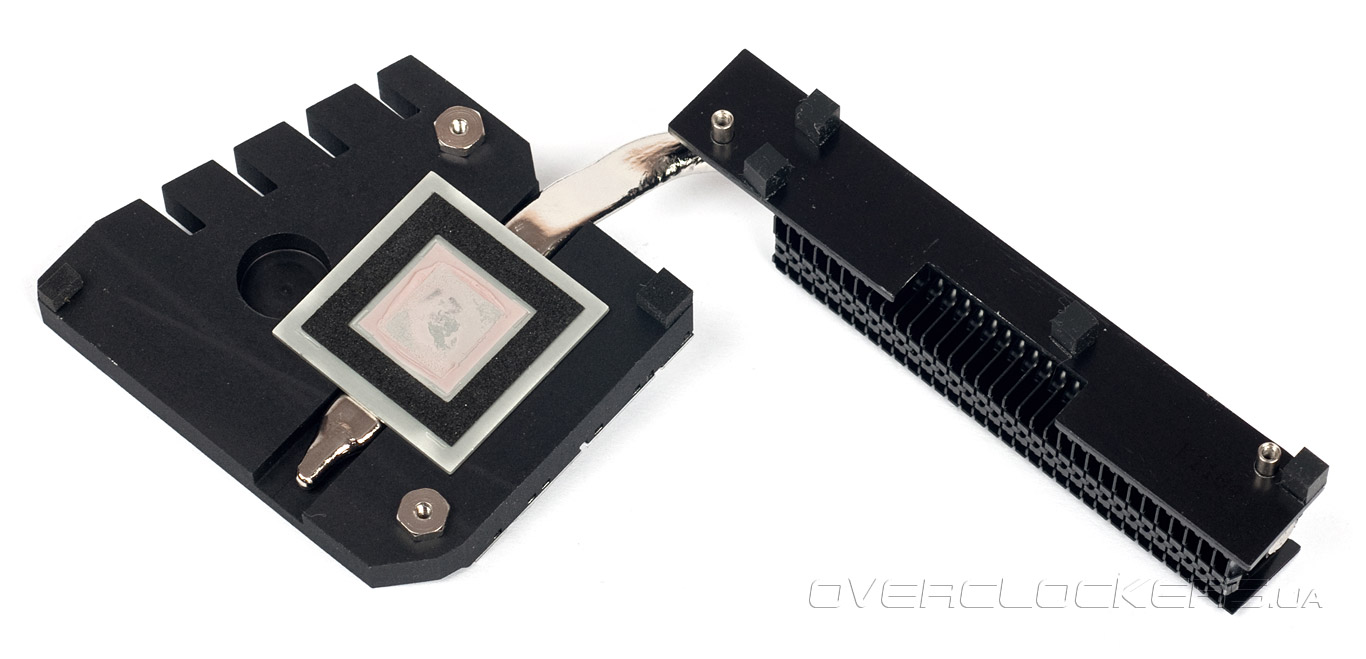

Изначально он скрыт за достаточно массивным алюминиевым радиатором, который состоит из двух секций, соединённых тепловой трубкой.

ASUS Rampage IV Gene

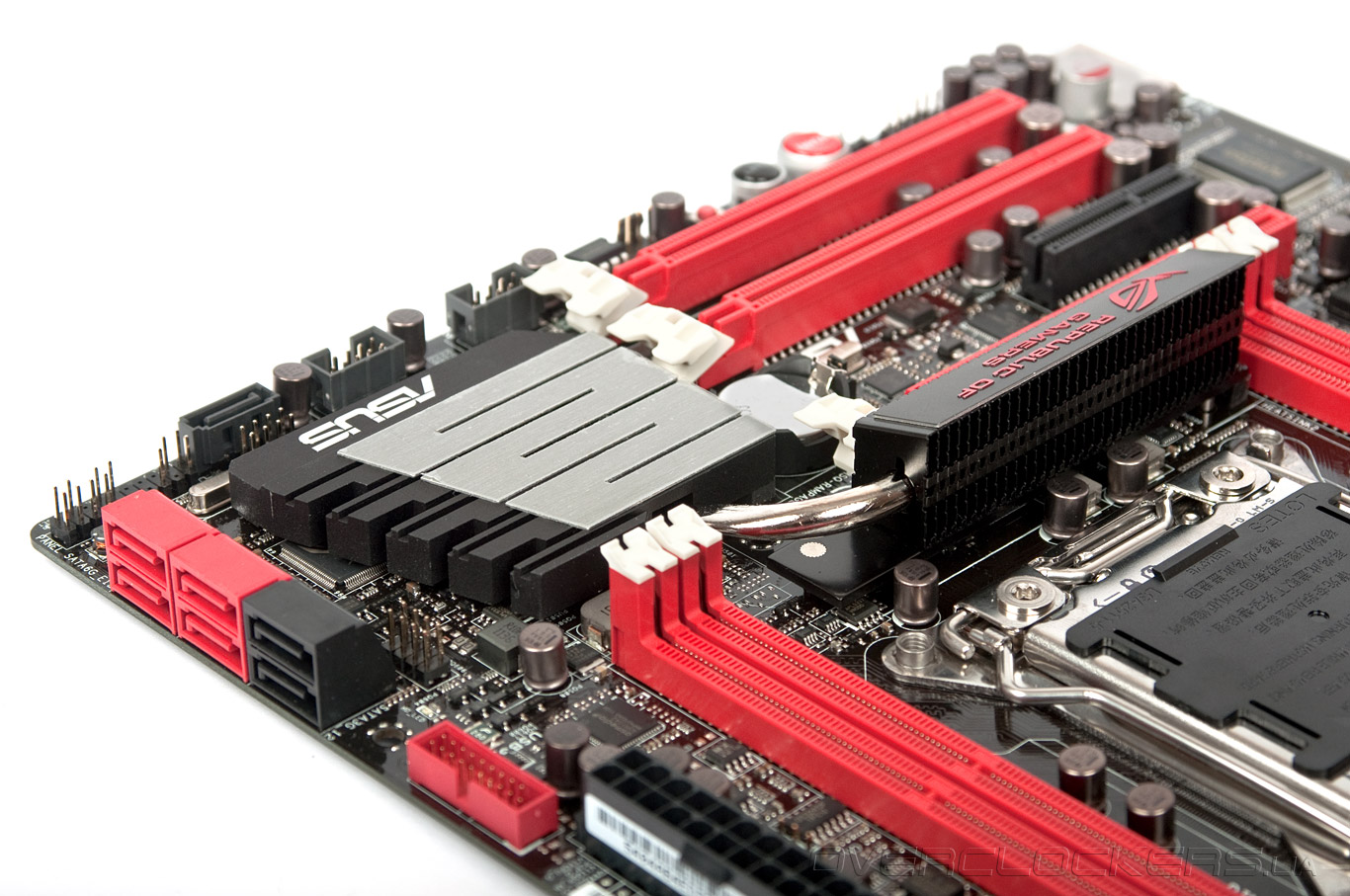

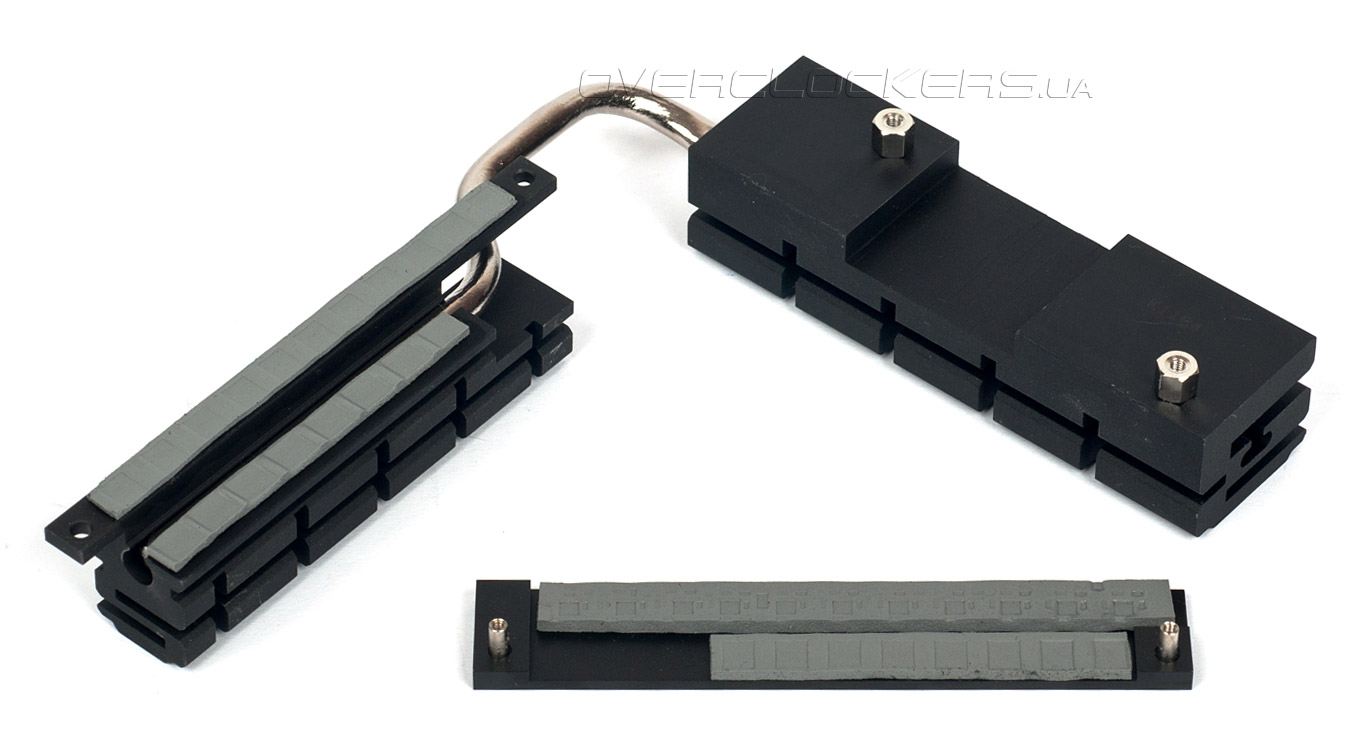

Для охлаждения силовых элементов модуля VRM разработчики также применили двухсекционный радиатор, однако лишь одна его часть контактирует с транзисторами через термопрокладку, в то время, как вторая секция служит для увеличения общей площади рассеивания и, как следствие, эффективности охлаждения в целом.

ASUS Rampage IV Gene

Немаловажно, что MOSFET с обратной стороны печатной платы также охлаждаются металлической пластиной, что позволяет надеяться на их приемлемый температурный режим.

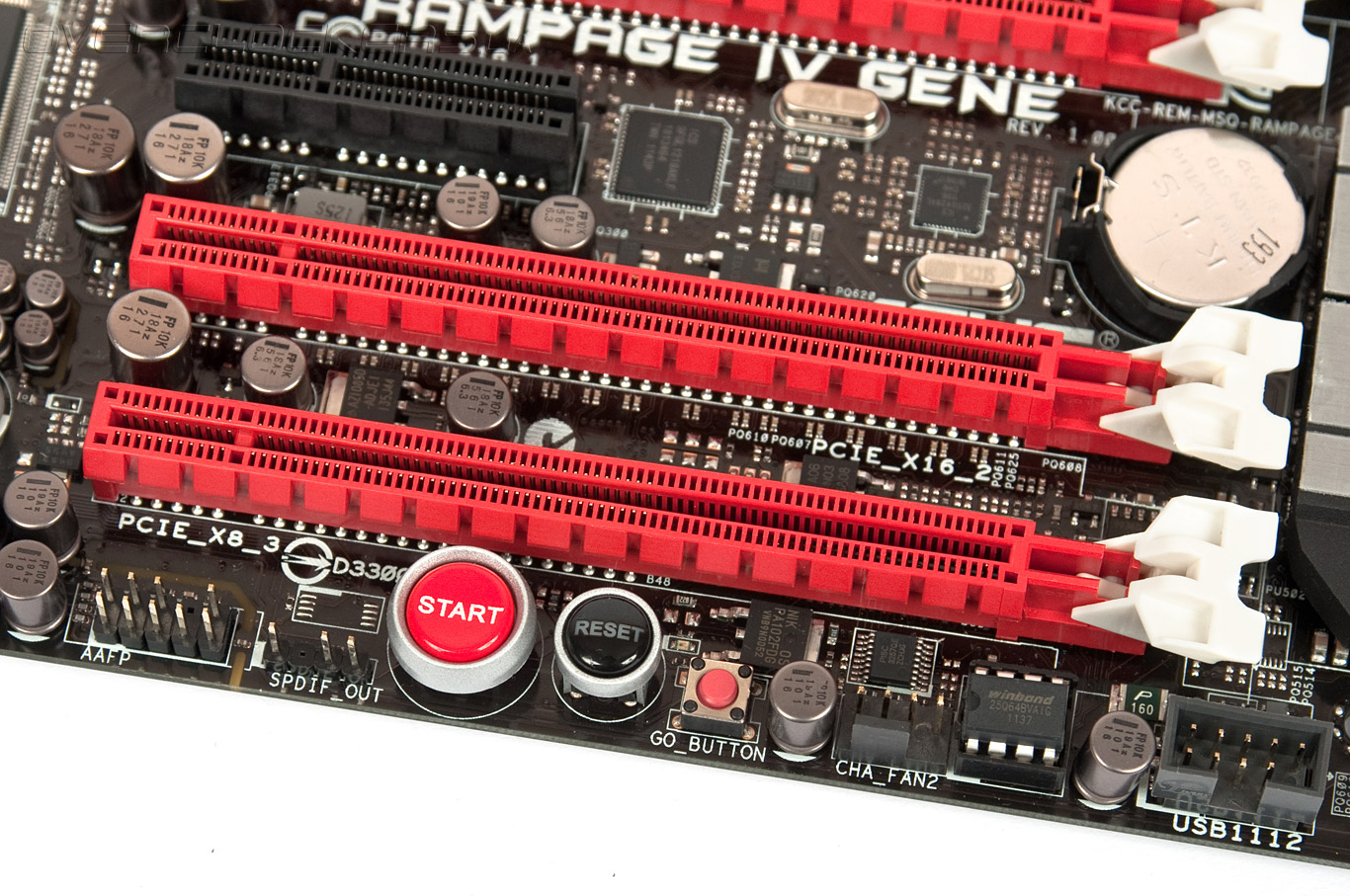

Кнопки включения и перезагрузки системы, существенно облегчающие проведение экспериментов на открытом стенде, являются неотъемлемым атрибутом материнских плат ориентированных на серьезный оверклокинг и Rampage IV Gene не стала исключением. Рядом с кнопками Start и Reset у нижнего края текстолита также установлена небольшая клавиша Go Button, которая в зависимости от того включен или выключен ПК, выполняет две функции: активирует функцию MemOK! или загружает оверклокерский профиль, настройки которого предварительно устанавливаются в BIOS.

ASUS Rampage IV Gene

Кроме того, энтузиасты по достоинству оценят наличие контактной площадки Probe It, которая позволит точно определить напряжения на узлах платы с помощью мультимера.

ASUS Rampage IV Gene

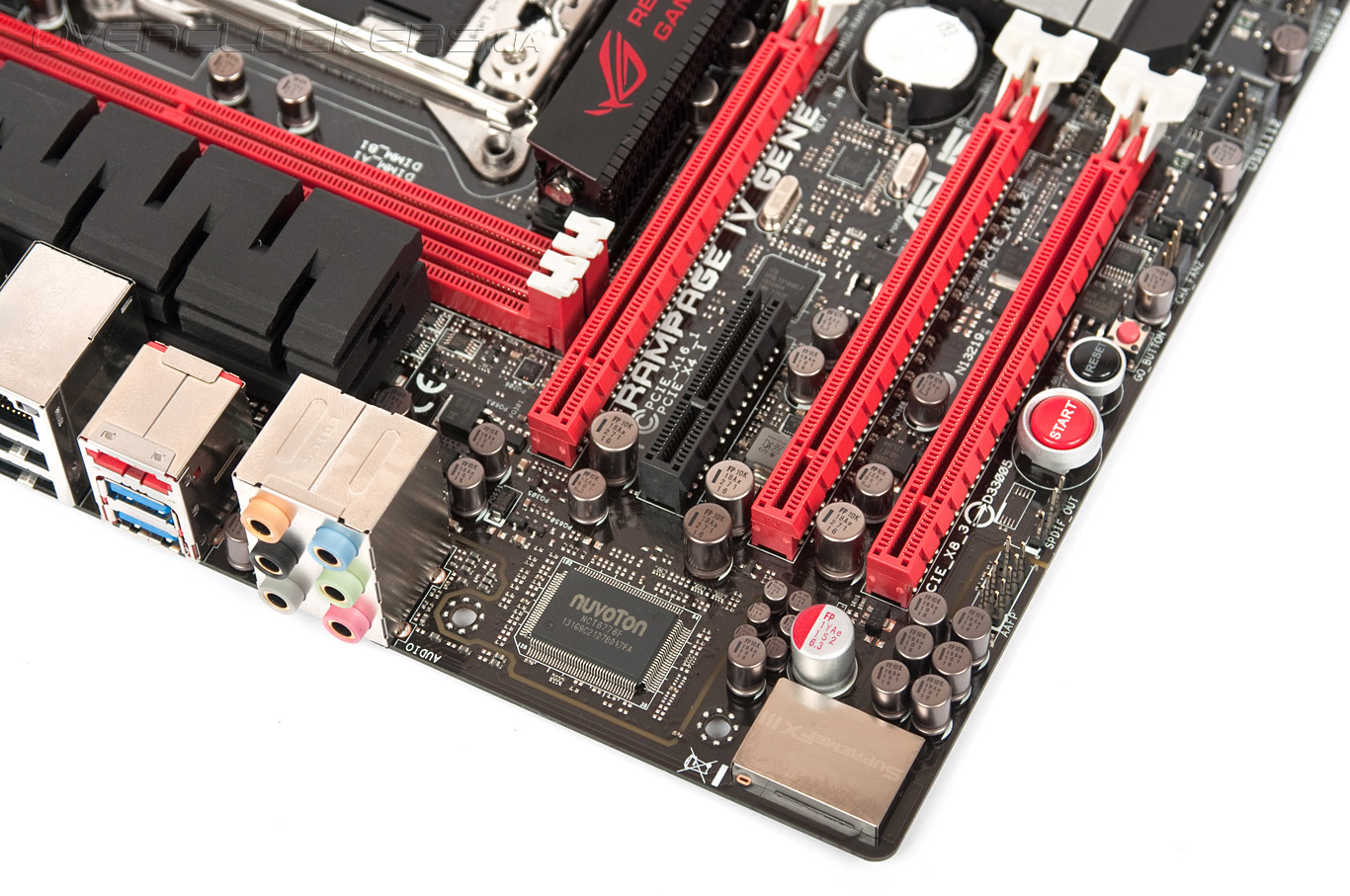

ASUS Rampage IV Gene хоть и форм-фактора mATX, на ней нашлось место для трех слотов PCI Express 3.0 x16. На первый и второй разъем от сокета приходится 32 линии PCI-E, выделяемые встроенным в процессор северным мостом. Ещё восемь линий отведены для нижнего слота PCI-E 3.0 х8, который также окрашен в красный цвет. В дополнение на плате присутствует разъём PCI-E 2.0 х4, использующий четыре чипсетные линии PCI-E. Впрочем, в большинстве случаев он всё же окажется незадействованным ввиду того, что современные видеокарты, как правило, оснащаются двухслотовым кулером. Стоит отметить, что Rampage IV Gene поддерживает объединение двух видеокарт в режимах NVIDIA SLI и AMD CrossFireX для совместных расчётов графики.

ASUS Rampage IV Gene

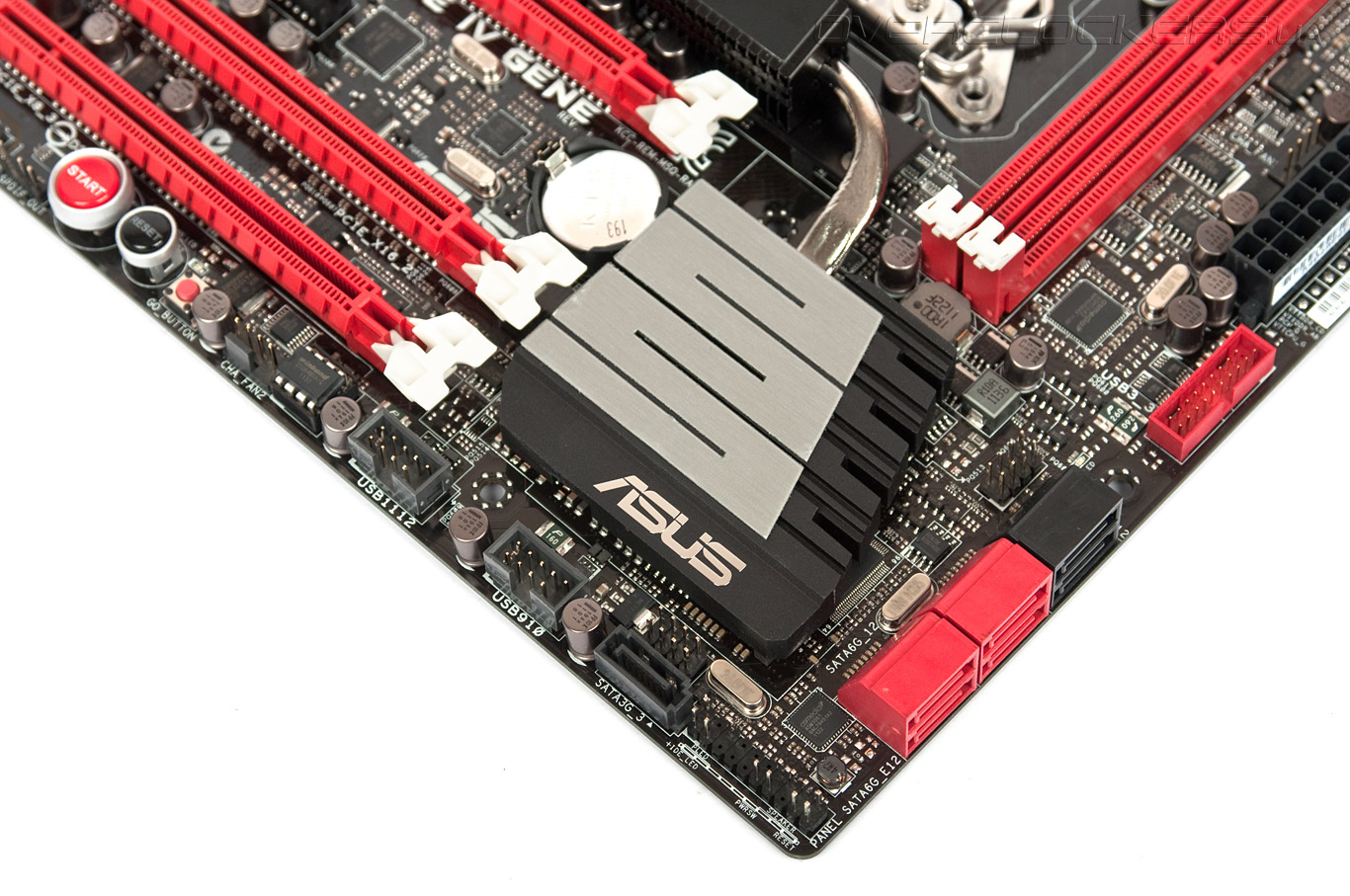

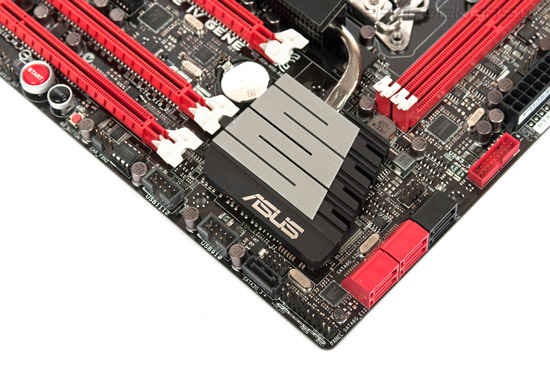

В правом углу платы по традиции расположена большая часть портов расширения. Для подключения накопителей разработчики предусмотрели четыре разъема SATA 6 Гбит/с (окрашены в красный цвет) и два порта SATA 3 Гбит/с, которые установлены горизонтально по отношению к текстолиту, а также ещё один интерфейс SATA 3 Гбит/с черного цвета, распаянный у нижнего края PCB. Ближе к 24-контактному силовому разъёму также установлен внутренний порт USB 3.0, предназначенный для подключения соответствующих интерфейсов на передней панели корпуса.

ASUS Rampage IV Gene

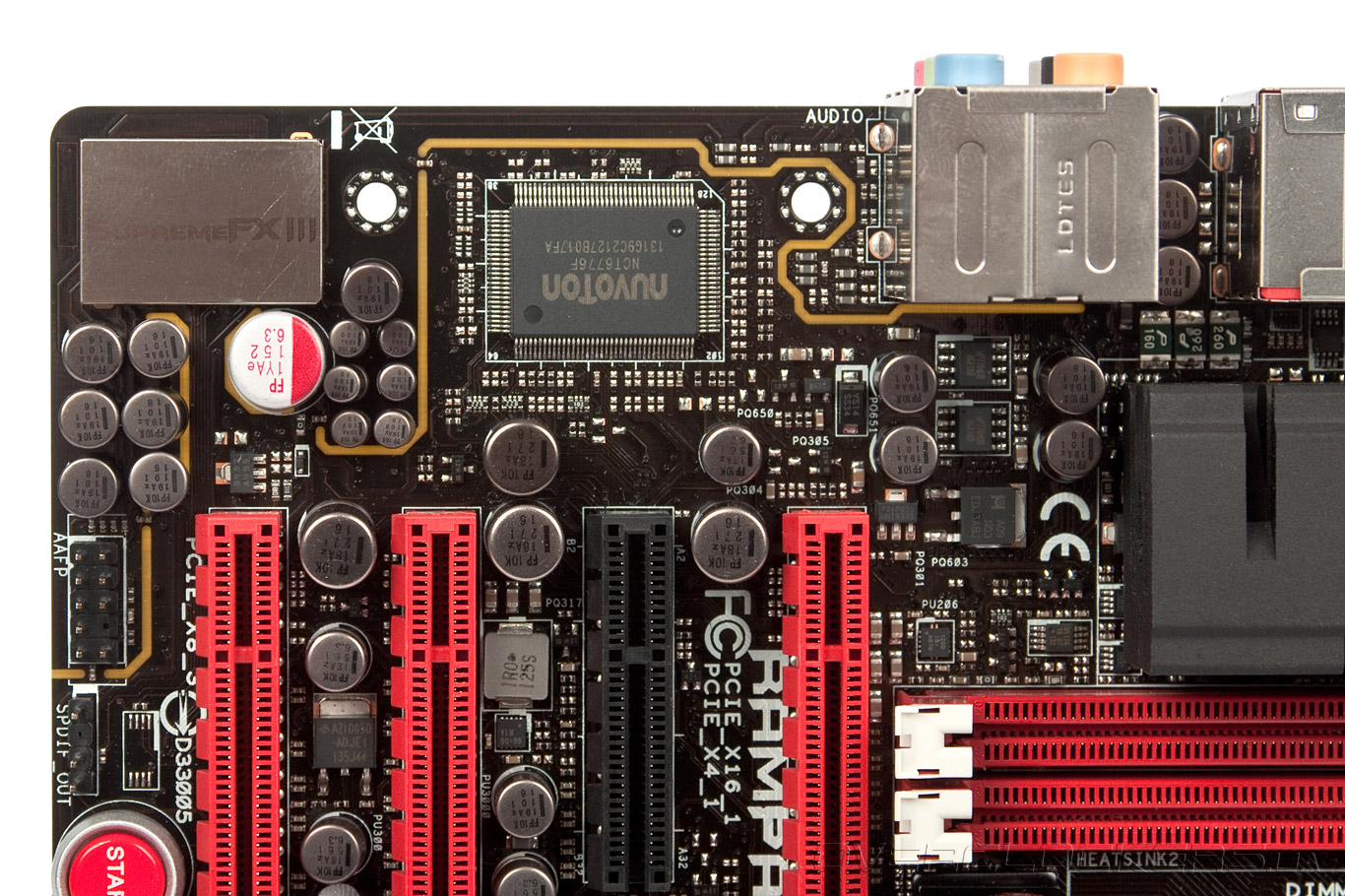

Так же как и старшая модель в линейке Republic Of Gamers — ASUS Rampage Formula IV — рассматриваемая системная плата оснащается качественным интегрированным 8-канальным аудиокодеком SupremeFX III. Среди его особенностей производитель отмечает использование выделенных дорожек для передачи аудио сигнала на плате, применение конденсатора на 1500 мкФ, а также соотношение сигнал/шум на уровне 110 дБ и поддержку технологий EAX Advanced HD 5.0 и THX TruStudio PRO.

ASUS Rampage IV Gene

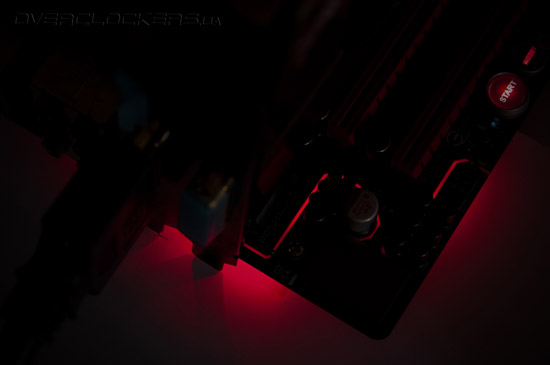

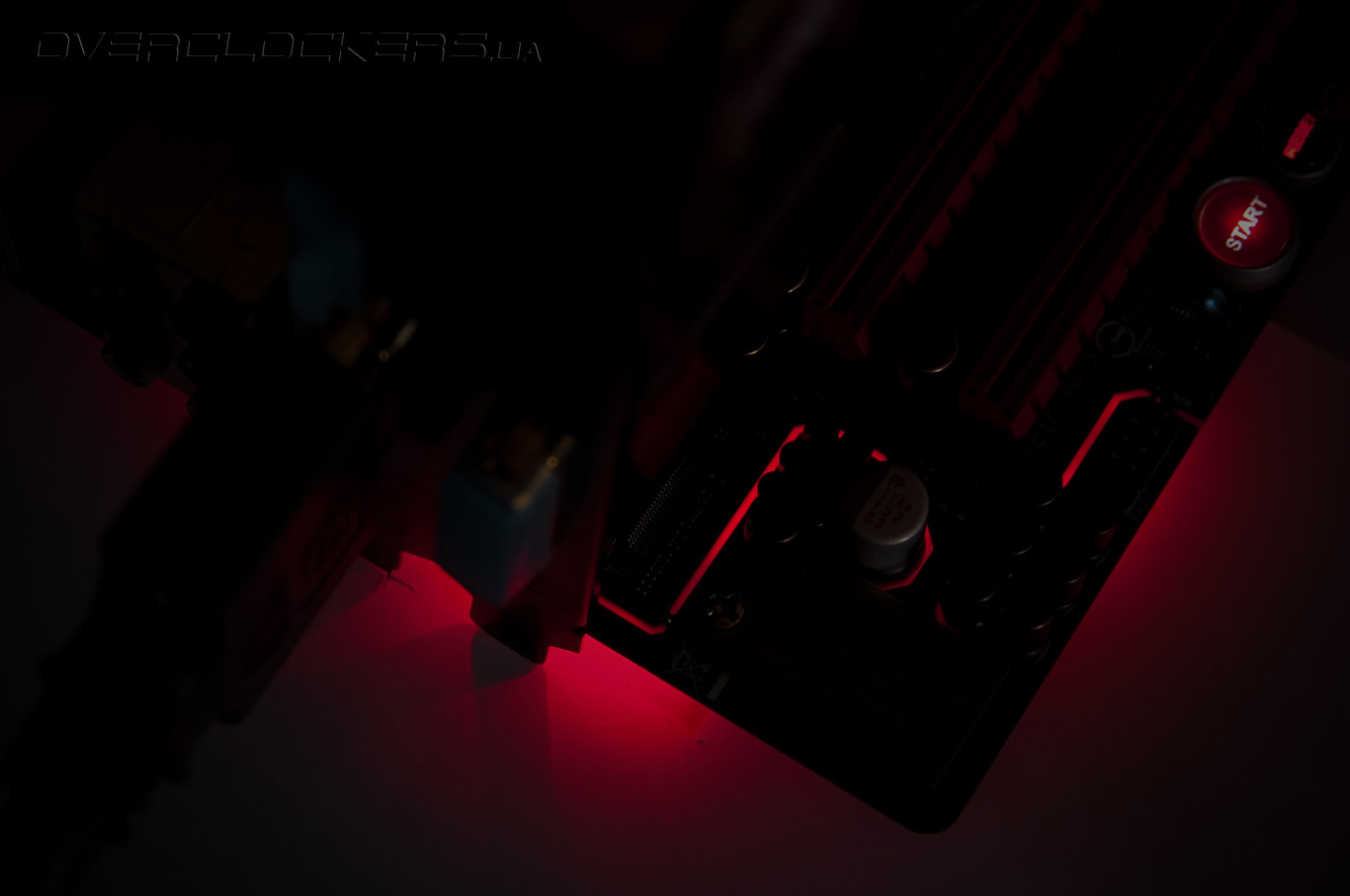

Стоит отметить, что вышеупомянутые дорожки на плате оснащены приятной красной подсветкой, которую при желании можно отключить.

ASUS Rampage IV Gene

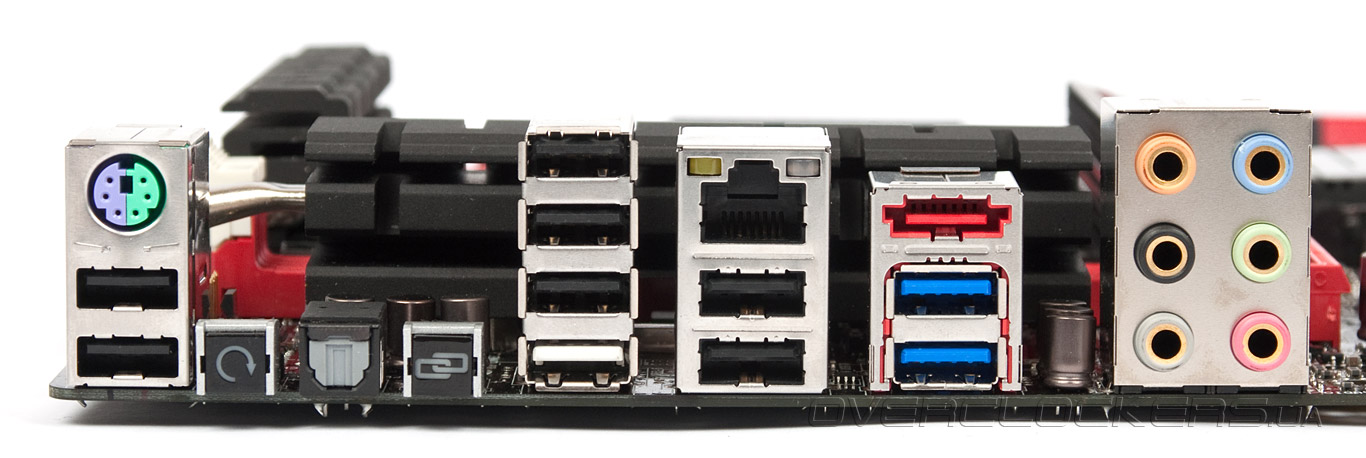

Набор портов на задней интерфейсной панели мы по традиции изучим в конце внешнего осмотра:
  • порт PS/2 (для подключения клавиатуры);
  • два разъема USB 3.0 и восемь USB 2.0;
  • интерфейс Gigabit Ethernet (Intel 82579V);
  • порт eSATA 3 Гбит/с (Intel X79 Express);
  • кнопка USB BIOS Flashback;
  • кнопка ROG Connect;
  • оптический аудиовыход S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука.
ASUS Rampage IV Gene

Несмотря на компактные габариты, материнская плата ASUS Rampage IV Gene предлагает пользователям действительно удобный набор разъёмов на I/O-панели, которого будет вполне достаточно для повседневной эксплуатации. Впрочем, стоит учитывать, что двух портов USB 3.0 сегодня для некоторых энтузиастов уже недостаточно. Кнопка сброса настроек CMOS, которая также присутствует на интерфейсной панели, может пригодиться не только оверклокерам, но и рядовым пользователям. А вот функция ROG Connect, которая заключается в возможности управления настройками разгона на ASUS Rampage IV Gene с подключенного по USB-кабелю ноутбука или стационарного ПК, является уже гораздо более специфической опцией. Для активации ROG Connect необходимо соединить два ПК с помощью комплектного USB-кабеля (при этом обязательно нужно использовать USB-разъём белого цвета), установить программное обеспечение и нажать кнопку на I/O-панели Rampage IV Gene.
