Знакомство с чипсетом Intel H77 Express и системной платой ASUS P8H77-M LE на его основе

Следуя эмпирическому закону Мура компания Intel обновляет модельный ряд центральных процессоров с завидной регулярностью, и недавний анонс 22-нм моделей Intel Ivy Bridge стал ярчайшим тому подтверждением. В соответствии с негласным правилом, каждые два года чипмейкер осуществляет смену технологического процесса производства, и каждые два года анонсирует новую микроархитектуру. Как правило, представление новых моделей процессоров сопровождается выходом на рынок соответствующих наборов системной логики. Напомним, что вместе с анонсом Intel Ivy Bridge был презентован целый модельный ряд чипсетов Intel Express 7-ой серии. Мы уже успели познакомить вас с двумя его представителями: флагманским Intel Z77 Express и B75 Express, ориентированным на применение в платах для малого бизнеса. Сегодня мы предлагаем вашему вниманию еще один продукт — Intel H77 Express, который позиционируется как набор микросхем массовой категории для настольных ПК.

Чипсет Intel H77 Express призван заменить аналогичную модель предыдущего поколения — Intel H67 Express. Основным отличием новинки от предшественника является официальная поддержка 22-нм процессоров и некоторое расширение функциональности. Что касается положения в модельном ряду Intel Express 7-й серии, то от самого продвинутого представителя — Intel Z77 Express — героя сегодняшнего обзора отличает лишь отсутствие функций разгона и официальной поддержки конфигураций CrossFireX/SLI. Зато, все возможности дисковой подсистемы, включая создание RAID-массивов и наличие фирменной технологии Intel Smart Response, сохранены в полном объеме. Более детально с возможностями чипсета Intel H77 Express поможет ознакомиться следующая блок-схема.

Intel H77 Express

Набор системной логики совместим с любыми процессорами в исполнении LGA1155, поддерживаются как новейшие Intel Ivy Bridge, так и 32-нм модели. Для связи с процессором используется комбинация шин DMI 2.0 и FDI. Первая отвечает за обмен данными, а вторая — за передачу изображения от встроенного видеоядра. В сравнении с моделями предыдущего поколения расширились возможности дисковой подсистемы. Добавились функции Rapid Start, которая позволяет сократить время загрузки операционной системы для конфигураций, оборудованных быстрыми SSD-накопителями, и Smart Connect. Работа последней заключается в получении последних обновлений информации из социальных сетей и сервисов мгновенных сообщений даже при выключении операционной системы. Кроме того, Intel H77 Express поддерживает до четырех портов высокоскоростной последовательной шины USB 3.0. В остальном, функциональность новинки практически не отличается от Intel H67 Express. Набор системной логики располагает восемью линиями PCI Express 2.0, пользователям доступны шесть портов SATA, два из которых поддерживают скорость 6 Гбит/с, а еще четыре способны работать в режиме 3 Гбит/с.

Intel H77 Express

Чиспсет состоит из единственной микросхемы, которая изготавливается с использованием 65-нм норм технологического процесса. Системная логика отличается весьма скромным энергопотреблением, TDP установлен на уровне 6,7 Вт. Таким образом, богатая функциональность Intel H77 Express позволяют создавать на его основе самые разные «материнки»: от миниатюрных экономичных моделей Mini-ITX до полноразмерных системных плат.


ASUS P8H77-M LE

На наш скромный взгляд, оптимальным применением для этого набора системной логики является построение недорогих продуктов, ориентированных на использование в универсальных домашних ПК. Именно с такой материнской платой мы вас сегодня и познакомим. ASUS P8H77-M LE предназначена для установки в компактные корпуса MicroATX, предлагает базовые возможности расширения и имеет привлекательную розничную стоимость. Позже мы поговорим о потребительских качествах этого интересного продукта, а пока предлагаем ознакомиться с техническими характеристиками системной платы.

Модель ASUS P8H77-M LE
Чипсет Intel H77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600*/1800*/1866*/2000*/2133*/2200* (* для Ivy Bridge), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x4
1 PCI Express 2.0 x1
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 2 (1 x 4pin и 1 x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel H77)
10 x 2.0 (4 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel H77)
4 канала SATA 3 Гбит/с (Intel H77)
eSATA
RAID 0, 1, 5, 10 (Intel H77)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор MicroATX
Размеры, мм 244 x 208
Дополнительные возможности LucidLogix Virtu MVP, USB 3.0 Boost

Технические характеристики дают понять, что разработчики ASUS P8H77-M LE отказались от использования многочисленных дополнительных контроллеров, которые часто перегружают продукты избыточной функциональностью.


Дизайн

Обычно, прежде чем перейти к изучению дизайна, мы знакомим наших читателей с комплектом поставки. В этот раз пришлось опустить этот немаловажный аспект, так как в нашу тестовую лабораторию поступил инженерный образец материнской платы ASUS P8H77-M LE. В коробке, лишенной опознавательных знаков, и без набора положенного аксессуаров. Конечно, розничные продукты поставляются с полным комплектом дополнительных принадлежностей.

Системная плата ASUS P8H77-M LE выполнена в формате MicroATX, что существенно повышает её универсальность, допуская установку как в компактные, так и полноразмерные корпуса. Размеры печатной платы составляют 244 x 208 мм, так что правый край платы, на котором расположены слоты памяти и разъем питания АТХ24, будет лишен опоры. Отметим использование качественной элементной базы во всех электрических цепях материнской платы, что очень похвально для бюджетной модели.

ASUS P8H77-M LE

Несмотря на компактные размеры ASUS P8H77-M LE, расположение компонентов просторное, что исключает проблемы при сборке системы даже в тесных корпусах. В основе материнской платы лежит набор системной логики Intel H77 Express, который обеспечивает поддержку любых процессоров Intel в исполнении LGA1155, но возможности чипсета не позволяют пользователям рассчитывать даже на минимальный разгон. Для установки оперативной памяти плата оснащается только двумя слотами DIMM DDR3, при этом объем ОЗУ может достигать 16 Гбайт. Режим работы модулей памяти зависит от используемого центрального процессора. Так, в паре с Intel Sandy Bridge частота ограничена на уровне 1333 МГц, но при использовании 22-нм CPU становятся доступными режимы до 2200 МГц включительно.

ASUS P8H77-M LE

Что касается графической составляющей, то при установке Intel Ivy Bridge «материка» позволяет выводить изображения на три монитора одновременно. А еще ASUS P8H77-M LE обладает интересной технологией — LucidLogix Virtu MVP, которая является доработкой известной функции LucidLogix Virtu. Данная возможность позволяет гибко использовать ресурсы встроенной и дискретной графических карт в зависимости характера нагрузки. При запуске ресурсоемких 3D-игр в дело вступает мощная видеокарта, а в остальное время за вывод изображения отвечает интегрированное видеоядро. В большинстве случаев это помагает уменьшить энергопотребление и, как следствие, снизить нагрев и шум видеокарты. Кроме того, LucidLogix Virtu MVP позволяет использовать технологию Quick Sync и получить ускорение при обработки видео.

ASUS P8H77-M LE

Для установки внешнего графического адаптера предназначен единственный слот PCI Express 3.0 x16. Такой режим возможен только при использовании новейших 22-нм процессоров, а с Intel Sandy Bridge разъем работает как PCI-E 2.0. Дополнительные платы расширения можно установит в слоты PCI-E 2.0 х1 и PCI-E 2.0 х4. Последний способен принять даже второй игровой акселератор, для этого в задней стенке разъема сделан специальный вырез. Мы не будем судить о производительности получившейся связки AMD CrossFireX и её целесообразности, но сама возможность создания такой конфигурации вызывает уважение. Кроме того, материнская плата оснащена одним слотом PCI, работа которого обеспечивается микросхемой ASMedia ASM1083.

ASUS P8H77-M LE

Дисковая подсистема рассматриваемой платы представлена шестью портами SATA. Два из них работают на скорости 6 Гбит/с, а четыре оставшихся поддерживают режим 3 Гбит/с. Возможности чипсета Intel H77 Express позволяют объединять накопители в массивы RAID 0, 1, 5 и 10. Имеется поддержка технологий Intel Smart Response, Intel Smart Connect и Intel Rapid Start. Отметим, что вертикальная ориентация разъемов SATA не слишком удобна в случае установки длинных видеокарт, оснащенных массивными системами охлаждения. Зато, такая конфигурация отлично подойдет для тесных корпусов.

Как вы помните, чипсеты Intel Express 7-й серии получили долгожданную поддержку третьей версии универсальной последовательной шины. Это позволило разработчикам ASUS P8H77-M LE оснастить плату четырьмя разъемами для подключения устройств USB 3.0 без использования дополнительных контроллеров. В дополнение к этому «материнка» располагает 10 портами USB 2.0, четыре из которых выведены на заднюю панель, а остальные шесть можно подключить к игольчатым контактам, расположенным на печатной плате. За работу сетевого порта Gigabit Ethernet отвечает контроллер Realtek RTL8111E, а основе звуковой подсистемы лежит восьмиканальный HD-аудиокодек Realtek ALC887. На задней панели системной платы ASUS P8H77-M LE можно найти:
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0 и пару USB 3.0;
  • видеовыходы D-Sub, DVI и HDMI;
  • разъем локальной сети RJ-45;
  • три аналоговых аудиовыхода.
ASUS P8H77-M LE

Конфигурация задней панели весьма скромная, интерфейс eSATA отсутствует, количество разъемов USB невелико, а всего три аудиовыхода нам встречались только при рассмотрении самых бюджетных моделей. Конечно, эти меры помогают снизить розничную стоимость, но, в данном случае, экономия может отразиться на удобстве использования.

Система охлаждения ASUS P8H77-M LE представлена единственным плоским радиатором на микросхеме системной логики. Несмотря на скромные размеры такая конструкция без труда справляется с отводом тепла, так как TDP чипсета не превышает 6,7 Вт. Для подключения вентиляторов материнской платы оснащена всего двумя разъемами, но только один из них поддерживает управление скоростью вращения посредством ШИМ. Не густо, но для модели MicroATX вполне достаточно, так как редкий пользователь оснащает компактные корпуса более чем одним дополнительным вентилятором.

Что касается силовой подсистемы, то системная плата ASUS P8H77-M LE оснащается качественным преобразователем напряжения центрального процессора, мощности которого с лихвой хватило бы и для разгона, а не только для работы в номинальном режиме. Питание к узлу VRM подводится при помощи восьмиконтактного разъема EPS12V, а сам модуль организован по шестиканальной схеме. Преобразователь напряжения управляется загадочным ШИМ-контроллером APS1102.

ASUS P8H77-M LE

Следуя давней традиции, ASUS переименовал микросхему, отчего истинного производителя ШИМ-контроллера определить практически невозможно. Тем не менее, известно, что контроллер поддерживает Load-line calibration и динамическое управление количеством питающих фаз в зависимости от нагрузки, а также позволяет изменять частоту переключения силовых элементов. Все эти функции могли бы пригодиться в разгоне, но, увы, чипсет не предлагает такой возможности. Именно поэтому можно простить отсутствие радиаторов на силовых элементах VRM, которым в штатном режиме работы процессоров достаточно естественного охлаждения.

В качестве промежуточного итога отметим, что в конструкции ASUS P8H77-M LE чувствуется экономия. Например, возможности расширения материнской платы целиком и полностью базируются на функциях системной логики. В этом есть и положительный момент: пользователям не нужно платить за избыточные «фичи». Впрочем, для современной модели хочется видеть поддержку беспроводных интерфейсов. Кроме того, всего два слота оперативной памяти и небогатый набор разъемов на задней панели сложно записать в конкурентные преимущества ASUS P8H77-M LE. К чести разработчиков, они совершенно не стали экономить на качестве элементной базы, так что в надежности ASUS P8H77-M LE сомневаться не приходится. Посмотрим, отразилась ли экономия на качестве прошивки.

UEFI Setup

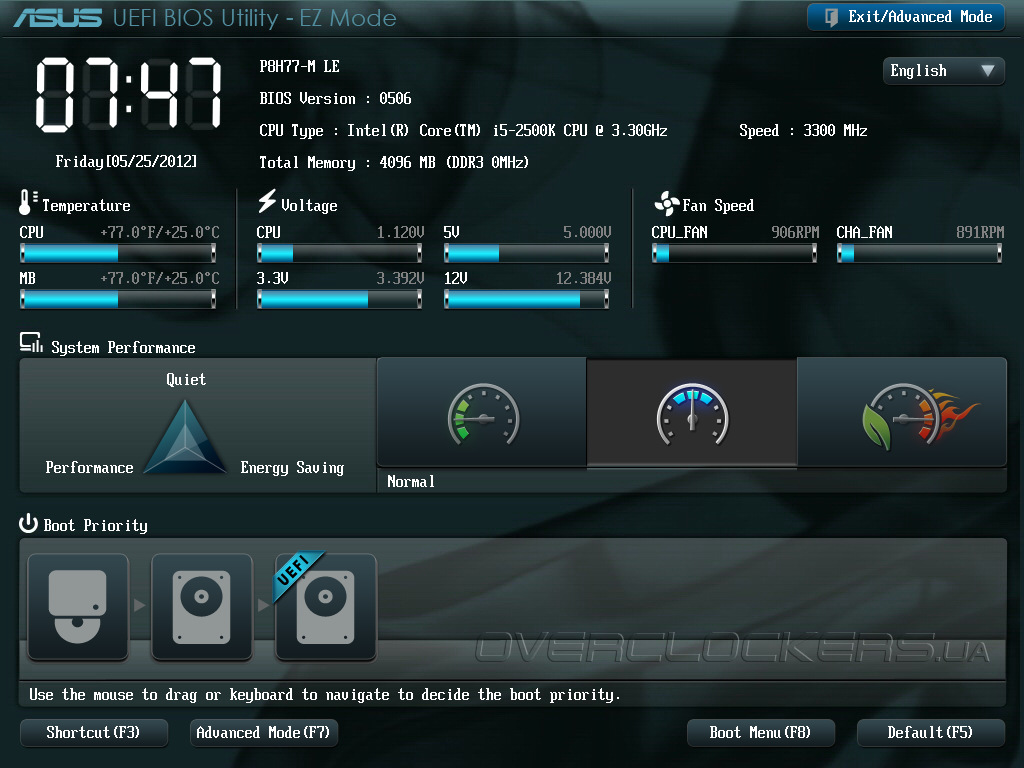

Следуя современным тенденциям, разработчики прошивки ASUS P8H77-M LE отказались от использования BIOS в пользу интерфейса нового поколения Unified EFI от AMI. Кроме графического меню, возможности управления мышью и поддержки файловой таблицы GPT, UEFI имеет массу преимуществ, о которых мы не раз говорили. Пользовательский интерфейс прошивок последних моделей «материнок» ASUS нам хорошо знаком, тем не менее, мы напомним его основные возможности. «Визитной карточкой» является наличие режима EZ Mode, в котором отображаются дата и время, версия прошивки и краткая системная информация. Также, в этом режиме выводятся показания датчиков системного мониторинга, а еще пользователь может выбрать профиль производительности и даже установить порядок инициализации загрузочных устройств.

UEFI Setup ASUS P8H77-M LE

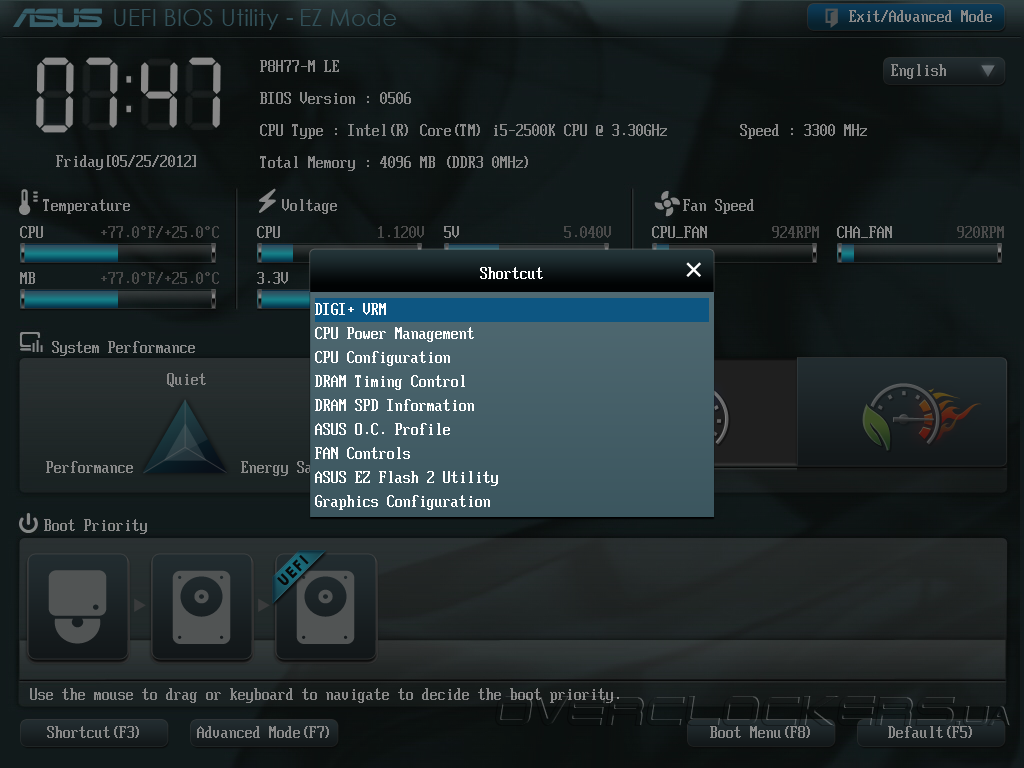

Все это хорошо знакомо нам по предыдущим обзорам системных плат ASUS, а вот добавление ярлыков быстрого доступа к основным функциям — новшество, причем удобство этого нововведения трудно переоценить. После нажатии клавиши F3 пользователь получает возможность перейти к необходимому пункту меню прошивки без необходимости утомительной навигации. Реализация данной возможности была бы на голову выше, имей пользователь самостоятельно выбирать перечень ярлыков, но такая возможность, увы, отсутствует.

UEFI Setup ASUS P8H77-M LE

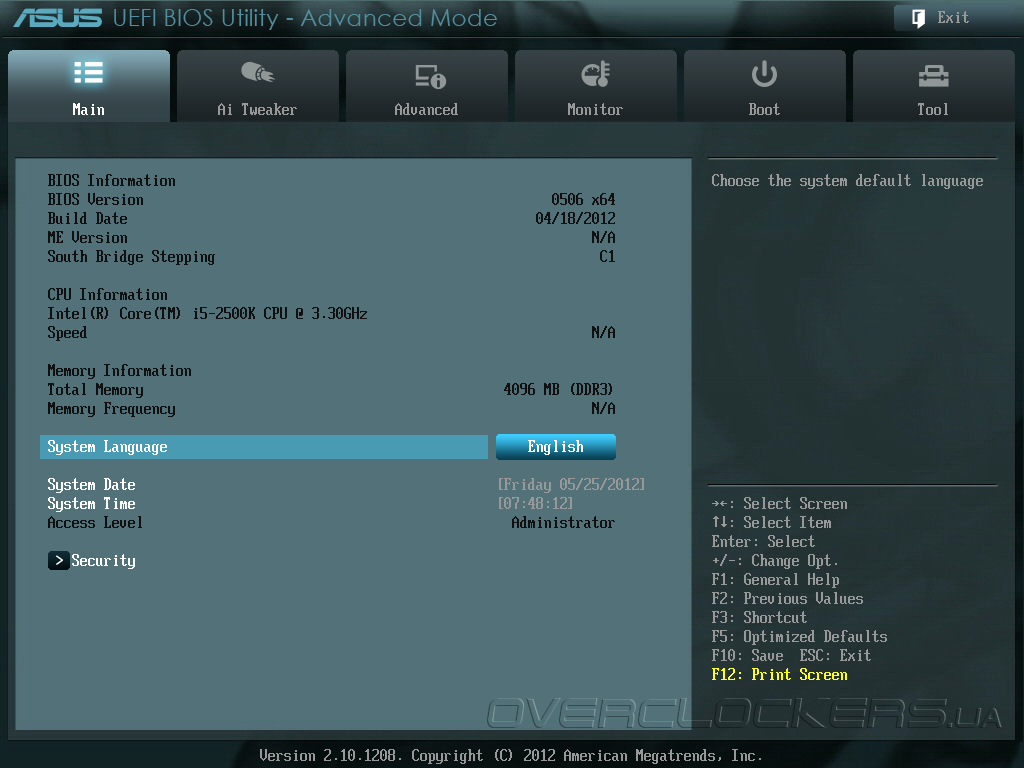

Конечно, возможностей режиме EZ Mode не достаточно для полноценной настройки аппаратного обеспечения. Для этого следует использовать продвинутый режим, или Advanced Mode, который дает полный контроль над прошивкой. В меню Main, кроме просмотра краткой системной информации, можно установить дату и время, задать параметры безопасности, а также изменить язык отображения.

UEFI Setup ASUS P8H77-M LE

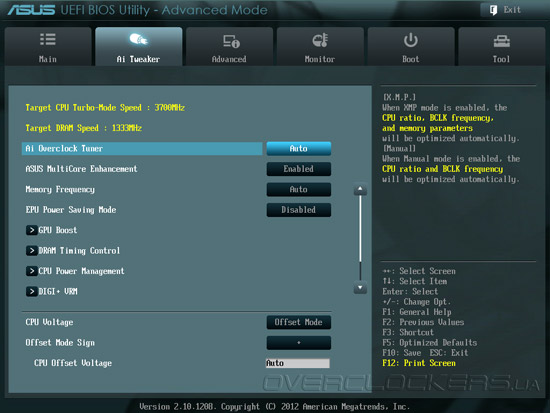

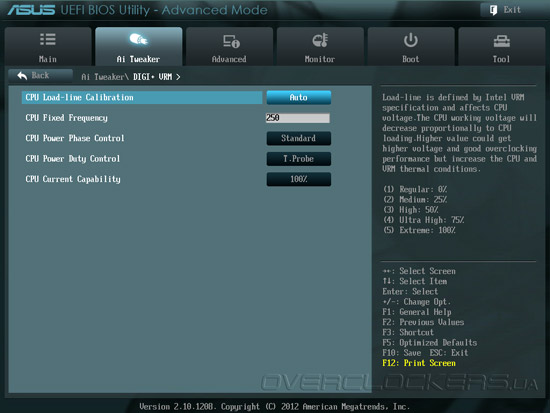

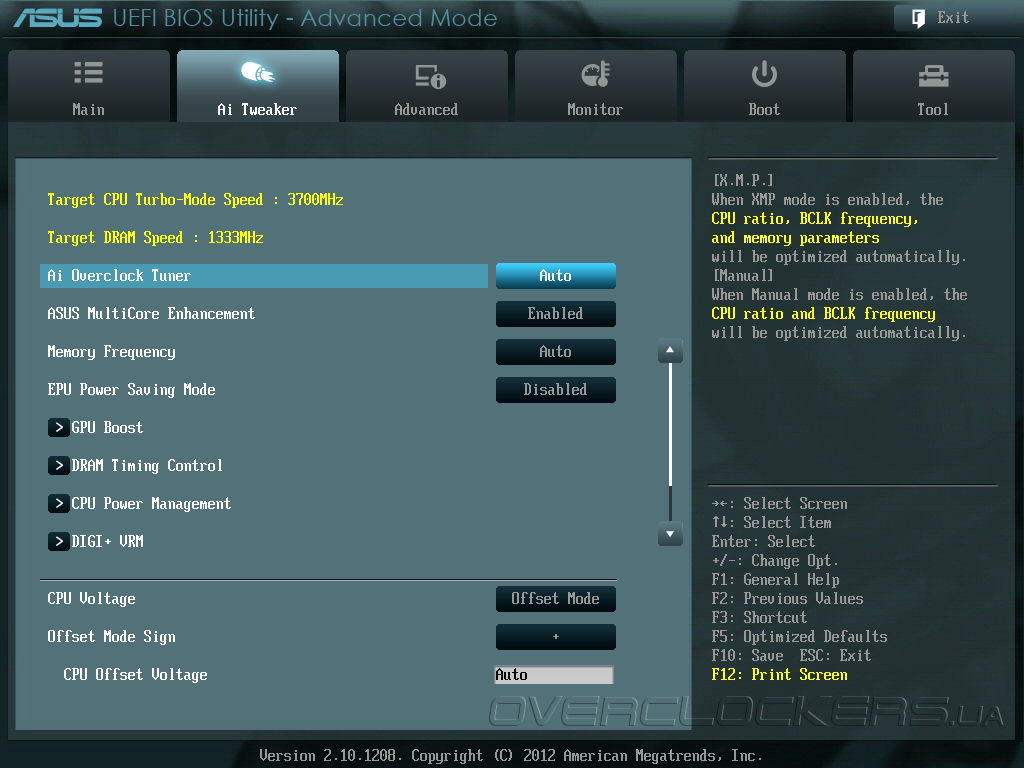

Наполнение раздела Ai Tweaker более разнообразно. Именно здесь находятся те немногие опции, которые отвечают за производительность и параметры энергопотребления. Также, в этом меню мы ожидали встретить настройки, отвечающие за разгон. Но, увы, разработчики не стали нарушать спецификации чипсета, так что прошивка ASUS P8H77-M LE не предлагает никаких возможностей оверклокинга.

UEFI Setup ASUS P8H77-M LE

UEFI Setup ASUS P8H77-M LE

Единственная возможность повышения продуктивности заключается в управлении рабочей частотой и задержками памяти, но для этого потребуется установка 22-нм процессора. В случае нашего Core i5-2500K максимальная частота ОЗУ была ограничена на отметке 1333 МГц. На этом фоне опции управления напряжениями выглядят немного неуместно. Параметры изменения, включая шаг и пределы, представлены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,635 … +0,635 0,005
CPU Manual Voltage 0,8—1,99 0,005
DRAM Voltage 1,185—2,135 0,005
VCCSA Voltage 0,61—1,56 0,005
PCH Voltage 0,735—1,685 0,005

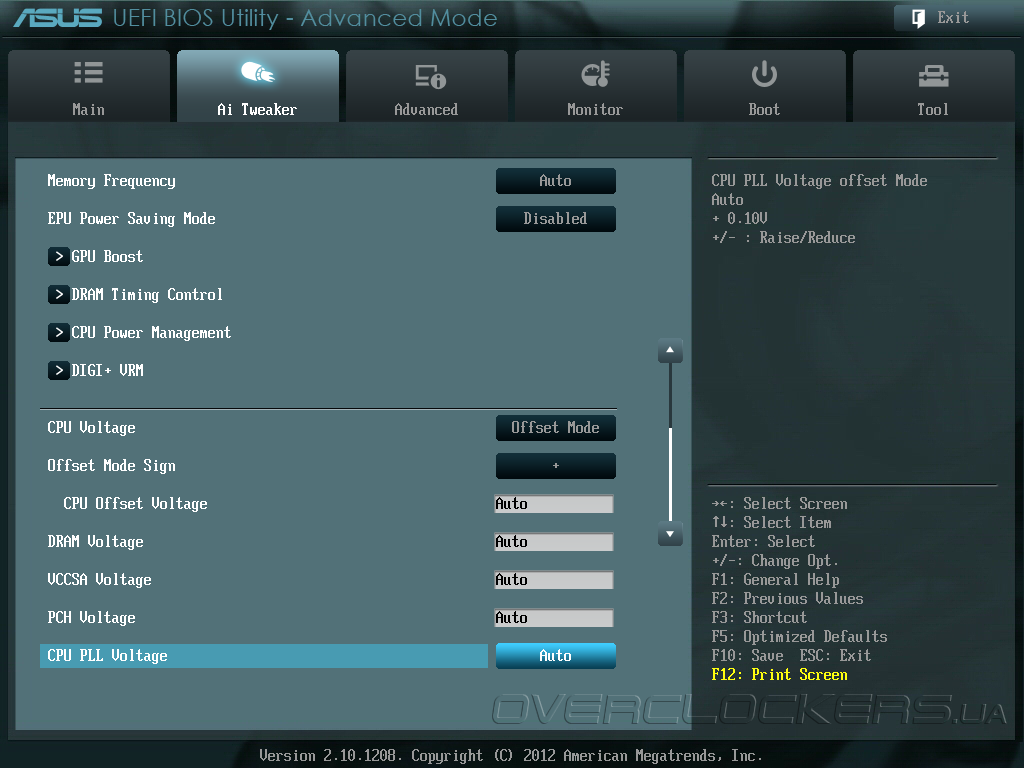

Кроме того, присутствует опция увеличения напряжения CPU PLL на 0,1 В. Честно, ввиду отсутствия функций разгона, мы с трудом предполагаем, зачем могут понадобиться управлять напряжениями в столь широких пределах. Не менее впечатляюще выглядит подраздел DIGI+ VRM, который позволяет осуществлять тонкую настройку преобразователя напряжения процессора. Например, доступны не только ступенчатая регулировка функции Load-line calibration и увеличение предела срабатывания защиты от перенапряжения CPU Current Capability, но даже можно задавать частоту переключения силовых элементов и регулировать работу системы автоматического управления количеством активных фаз VRM.

UEFI Setup ASUS P8H77-M LE

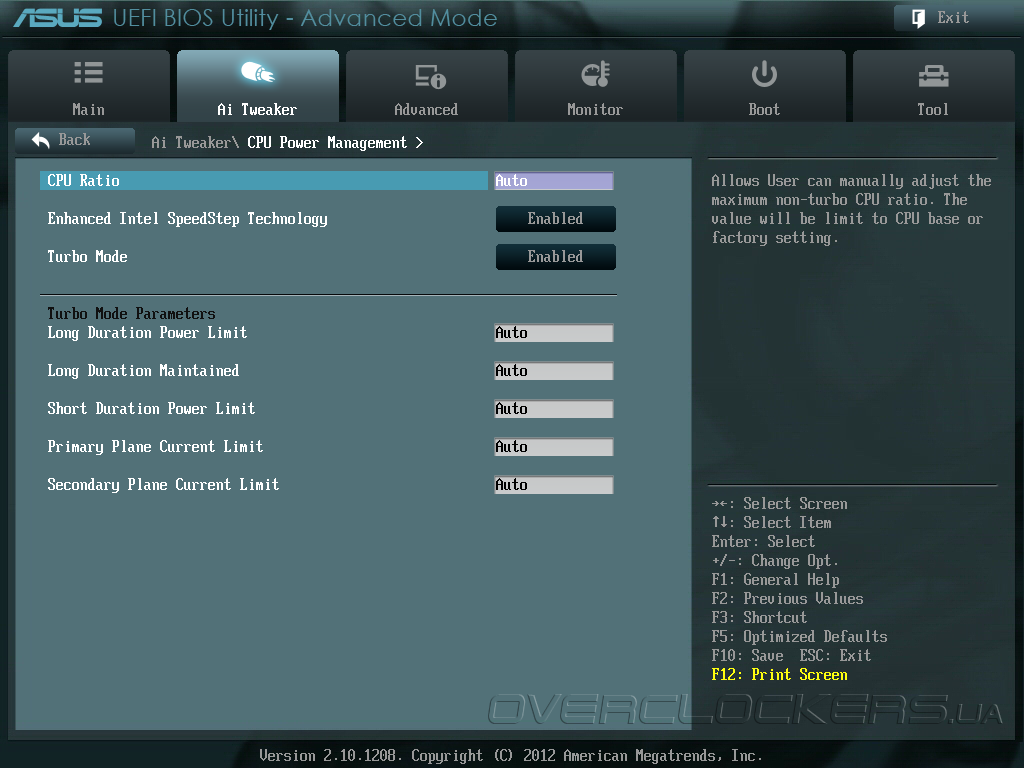

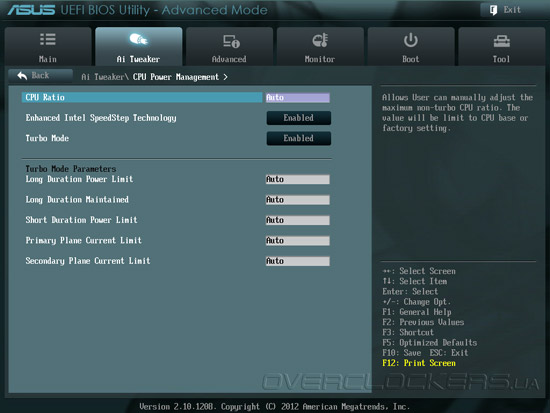

Пункт меню, отвечающий за настройку энергетических характеристик центрального процессора — CPU Power Management. Здесь можно активировать технологии энергосбережения и автоматического разгона, задать лимиты энергопотребления для различных режимов работы. А вот опция изменения коэффициента умножения частоты оказалась неактивной, несмотря на использование процессора серии «К».

UEFI Setup ASUS P8H77-M LE

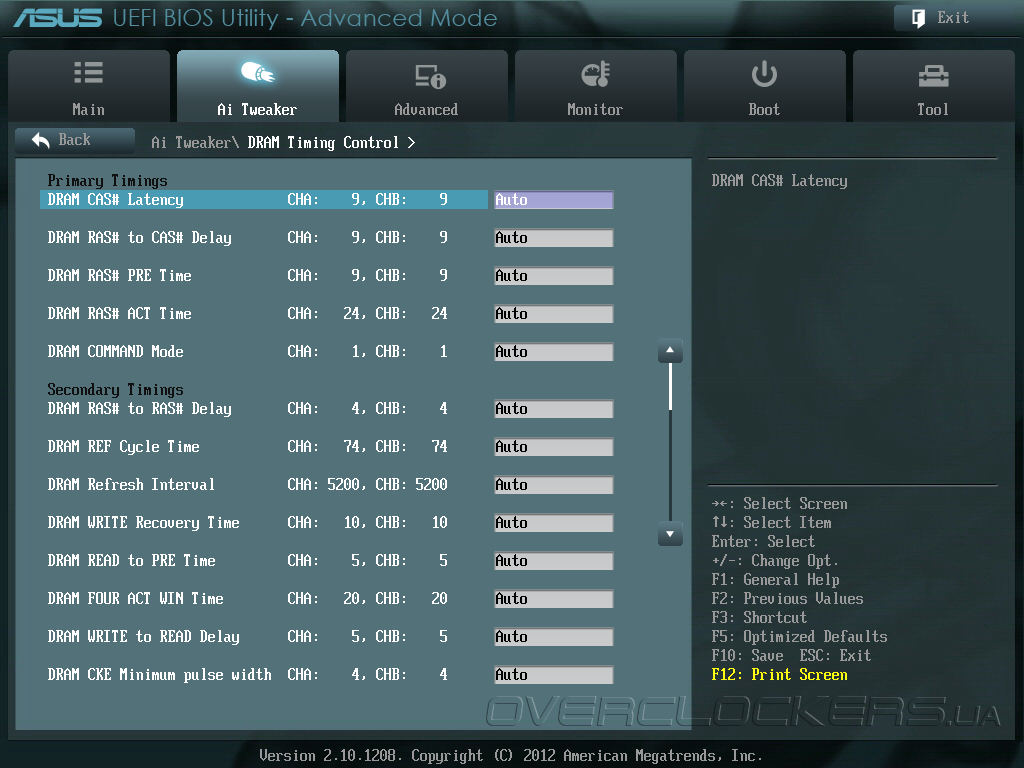

Подраздел DRAM Timing Control позволяет управлять всеми основными таймингами и множеством других второстепенных параметров ОЗУ. Честно говоря, для системной платы, обреченной на использование в составе медиацентра, или простенького домашнего ПК, такие богатые возможности по настройке совершенно не нужны.

UEFI Setup ASUS P8H77-M LE

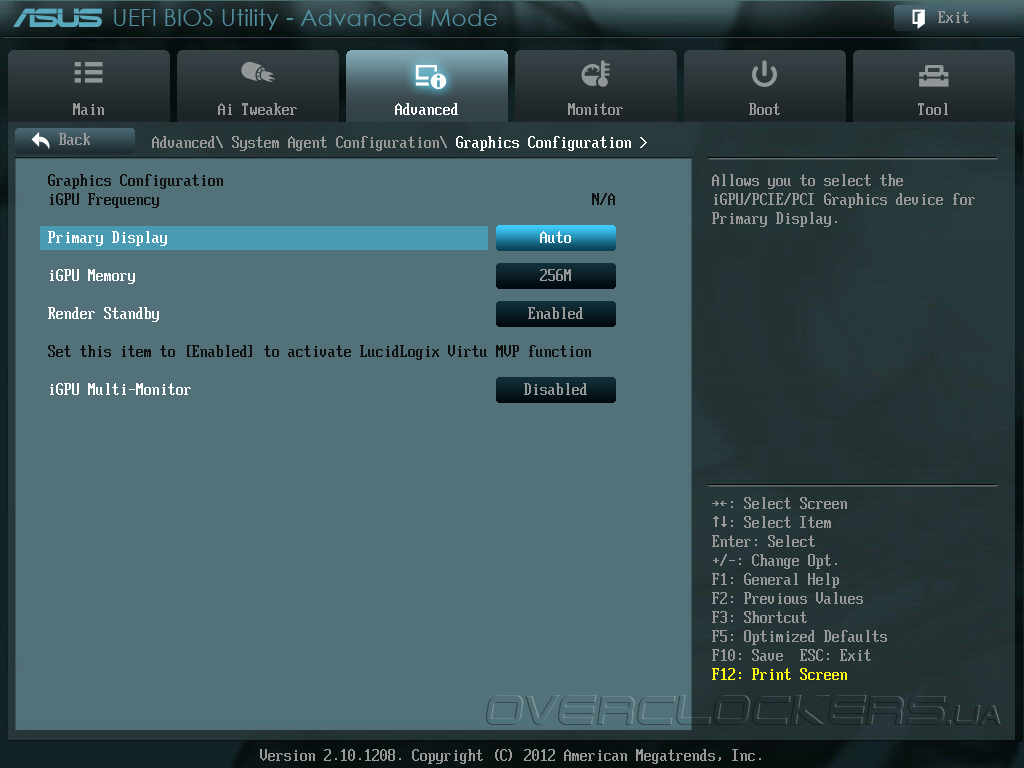

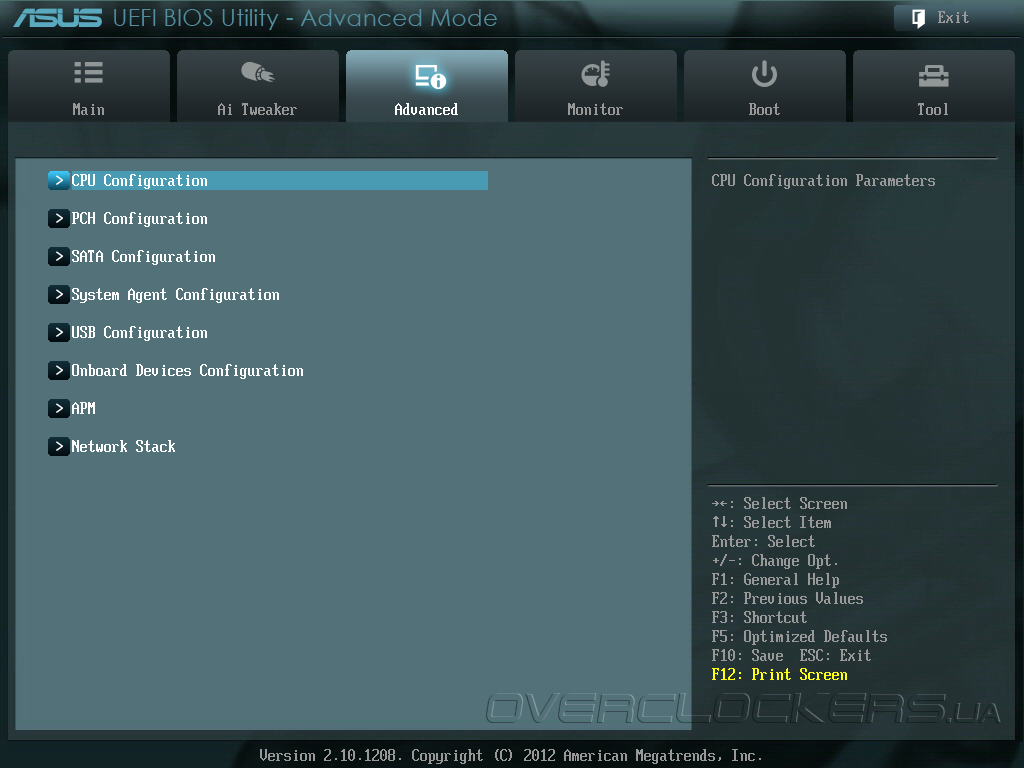

Следующий раздел — Advanced — отвечает за тонкую конфигурацию центрального процессора, интегрированного графического ядра, настройку чипсета и немногочисленных дополнительных контроллеров.

UEFI Setup ASUS P8H77-M LE

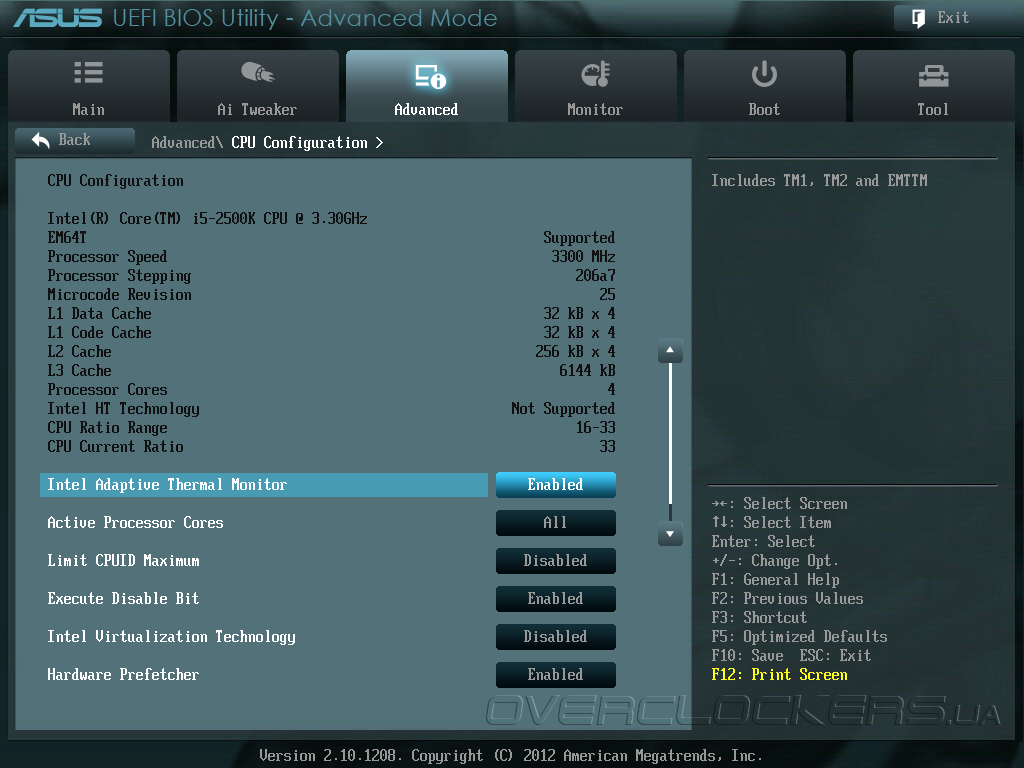

Например, в подменю CPU Configuration можно включить технологию виртуализации, аппаратной защиты от некоторых вредоносных программ и задать количество активных ядер.

UEFI Setup ASUS P8H77-M LE

Вкладка PCH Configuration позволяет активировать технологии Intel Rapid Start и Intel Smart Connect, а подменю System Agent Configuration отвечает за конфигурацию встроенного в процессор северного моста, включая параметры интегрированного графического ядра. Именно здесь задаются объем кадрового буфера и включается функция iGPU Multimonitor, необходимая для функционирования LucidLogix Virtu MVP.

UEFI Setup ASUS P8H77-M LE

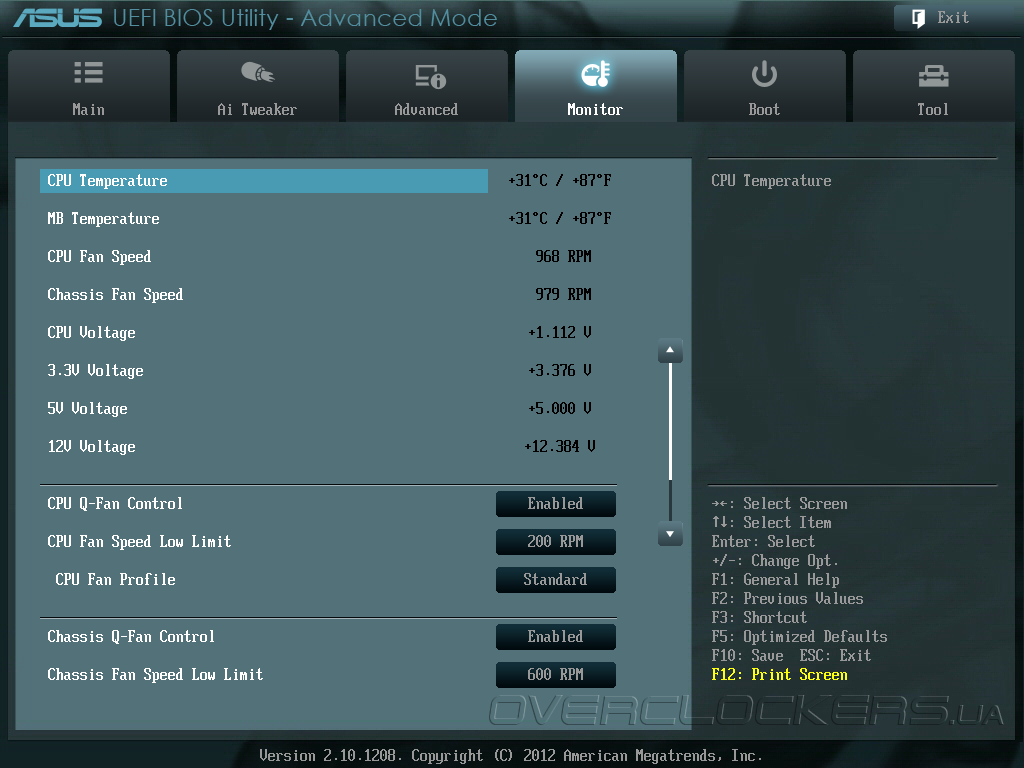

Для контроля параметров системного мониторинга и управления режимом работы вентиляторов служит раздел Monitor. Здесь можно найти показания двух температур, двух тахометрических датчиков и мгновенные значения четырех напряжений питания.

UEFI Setup ASUS P8H77-M LE

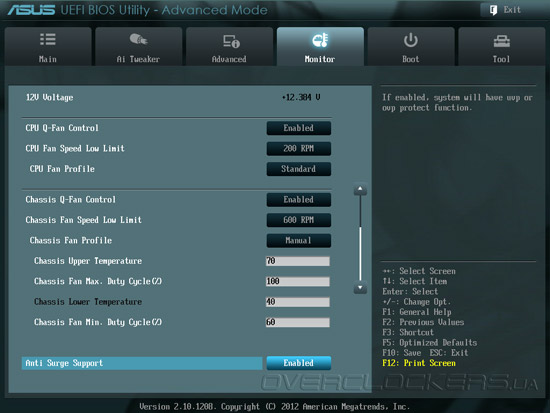

На удивление качественно реализовано управления скоростями вращения «карлсонов». Для обеих крыльчаток можно выбрать один из предустановленных профилей, или же самостоятельно настроить режим работы.

UEFI Setup ASUS P8H77-M LE

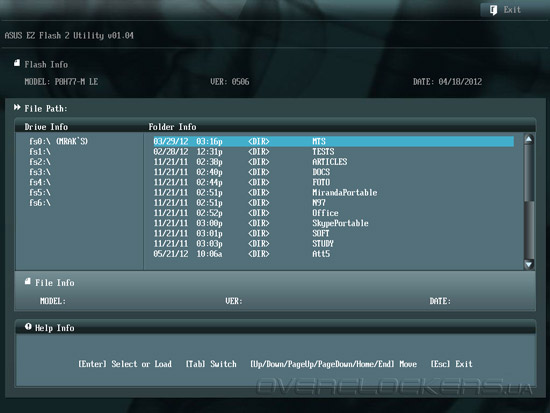

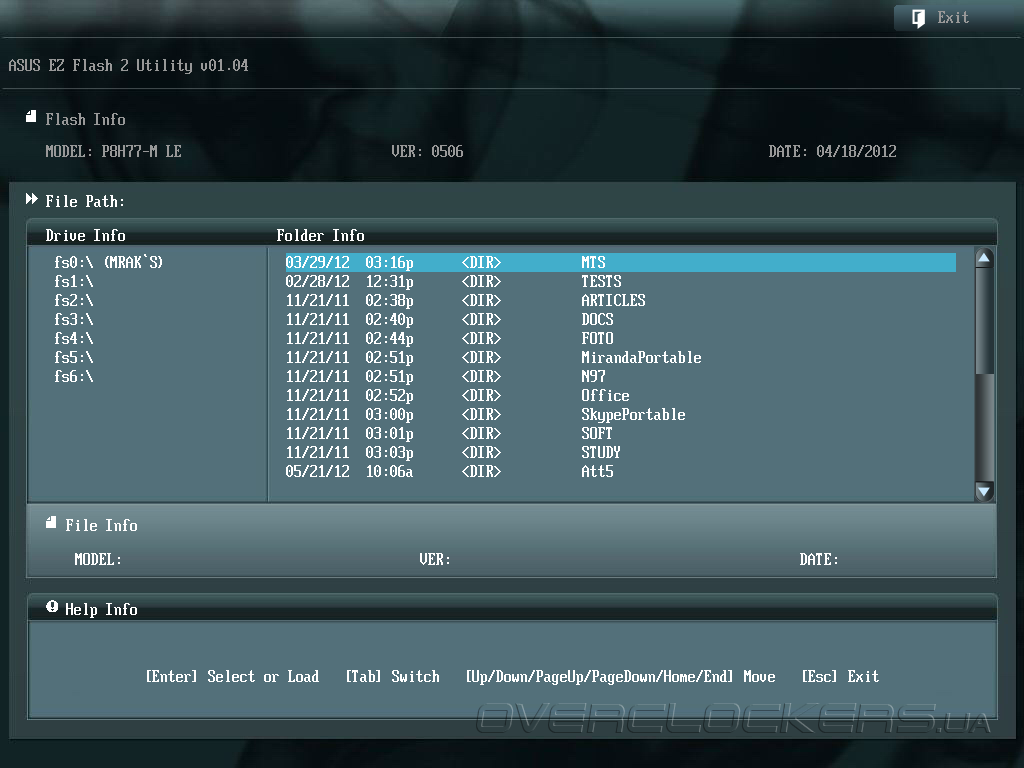

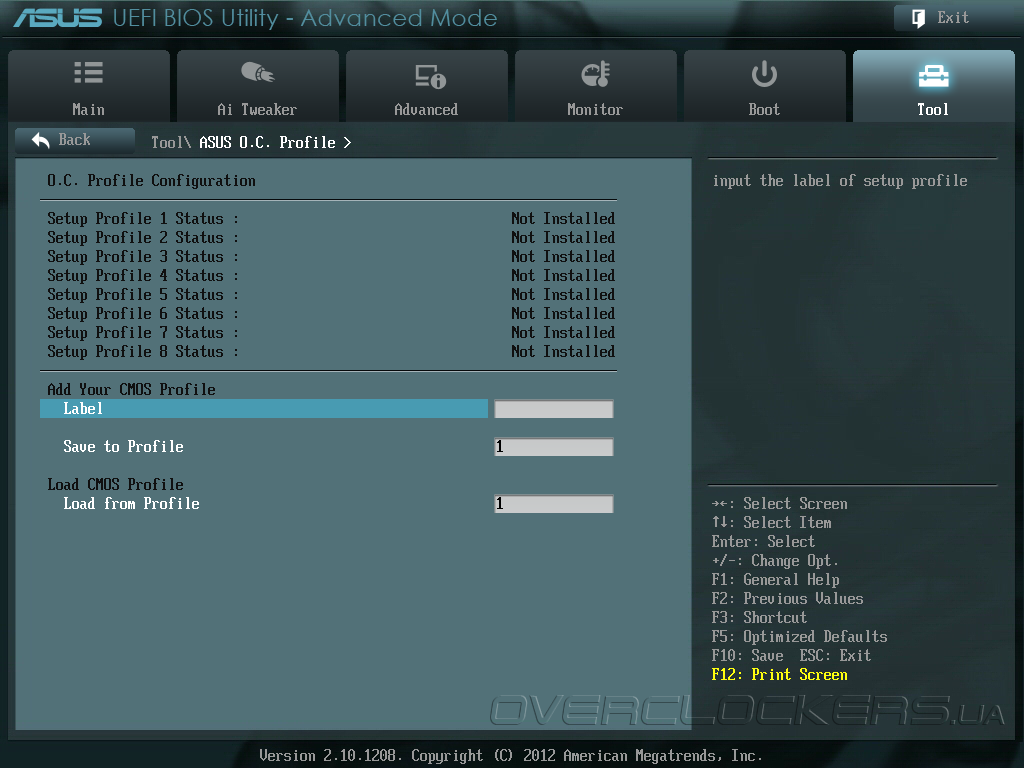

В завершении отметим, что прошивка участницы сегодняшнего обзора оснащена встроенной утилитой для обновления микрокода ASUS EZ Flash 2 Utility, а также позволяет сохранять до восьми профилей пользовательских настроек в разделе OC Profiles.

UEFI Setup ASUS P8H77-M LE

UEFI Setup ASUS P8H77-M LE

Таким образом, меню настройки ASUS P8H77-M LE отличается на редкость продуманным и удобным интерфейсом, его стабильность и функциональность не вызывает ни малейших вопросов. Что касается возможностей разгона, точнее, их отсутствия, то причина кроется в используемом наборе системной логики Intel H77 Express, и никак не связана с недоработками программистов.


Комплектное ПО

В комплект поставки материнской платы ASUS P8H77-M LE входит DVD-диск, на котором можно найти немало полезных программ, среди которых выделяется набор утилит, объединенных в пакет AI Suite II. Это ПО имеет модульную архитектуру, которая объединяет множество самостоятельных утилит, имеющих схожий интерфейс и обеспечивающих управление большинством функций системной платы из среды Microsoft Windows. Рассмотрим наиболее интересные и удобные сточки зрения повседневного использования модули пакета AI Suite II.

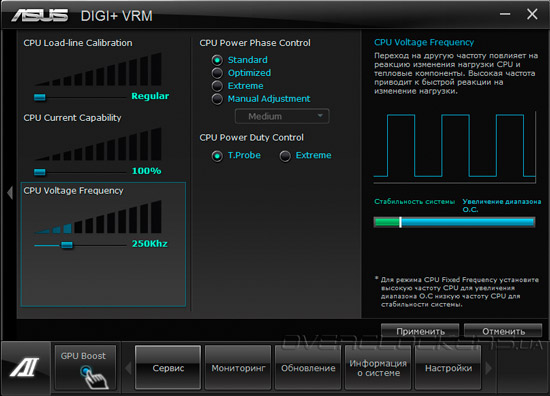

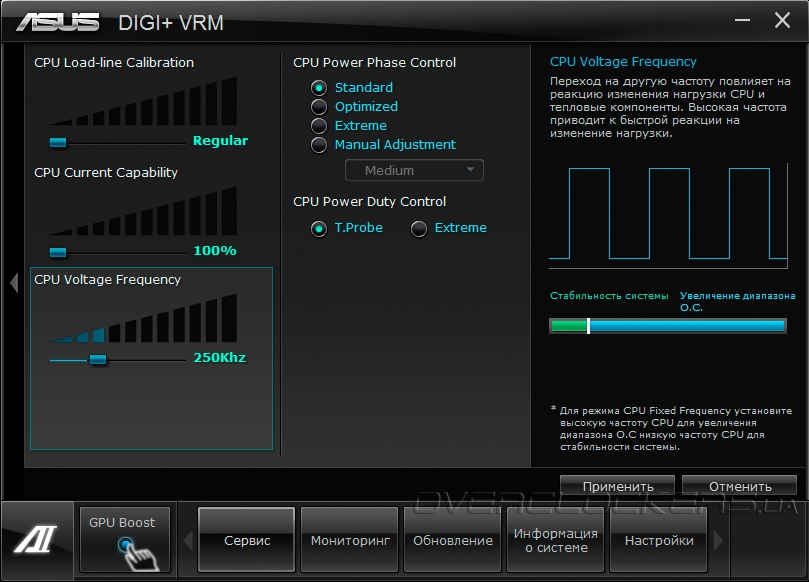

Подпрограмма DIGI+ VRM обеспечивает тонкую настройку подсистемы электропитания материнской платы. Среди доступных возможностей присутствуют управление функцией Load-line Calibration, изменение частоты переключения силовых элементов и увеличение порога срабатывания защит от перенапряжения центрального процессора. Впрочем, для ASUS P8H77-M LE, которая не поддерживает разгон, эти возможности останутся невостребованными. Зато, управление автоматическим изменением количества активных фаз очень даже пригодится для уменьшения энергопотребления.

ASUS AI Suite II

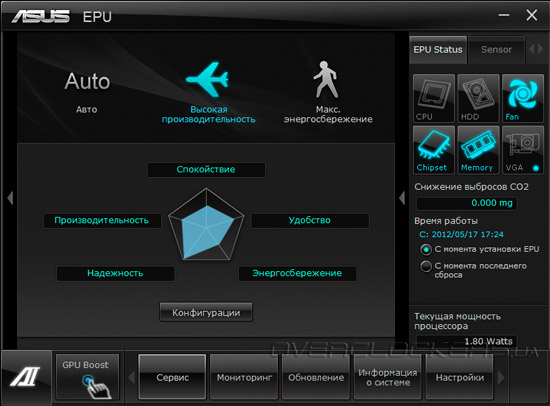

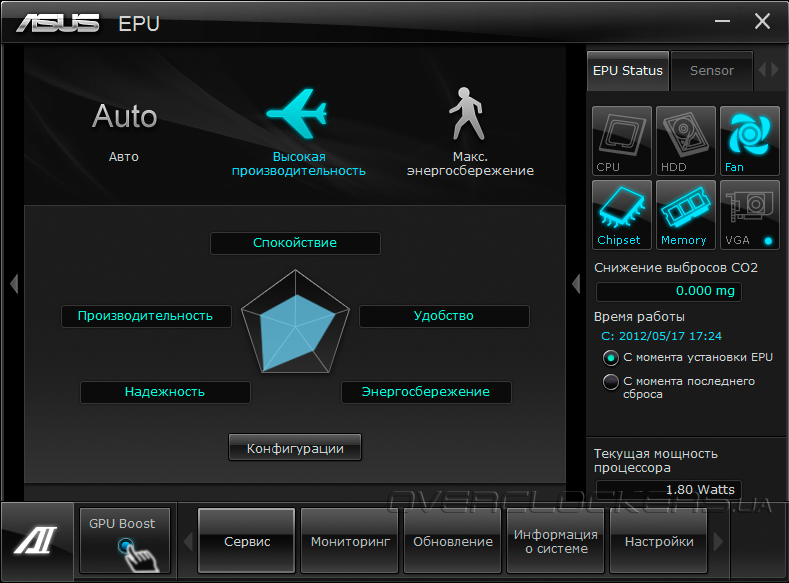

Модуль EPU объединяет управление всеми функциями экономии электроэнергии материнской платы, а также подсчитывает эффективность энергосбережения в пересчете на выбросы парникового газа СО2.

ASUS AI Suite II

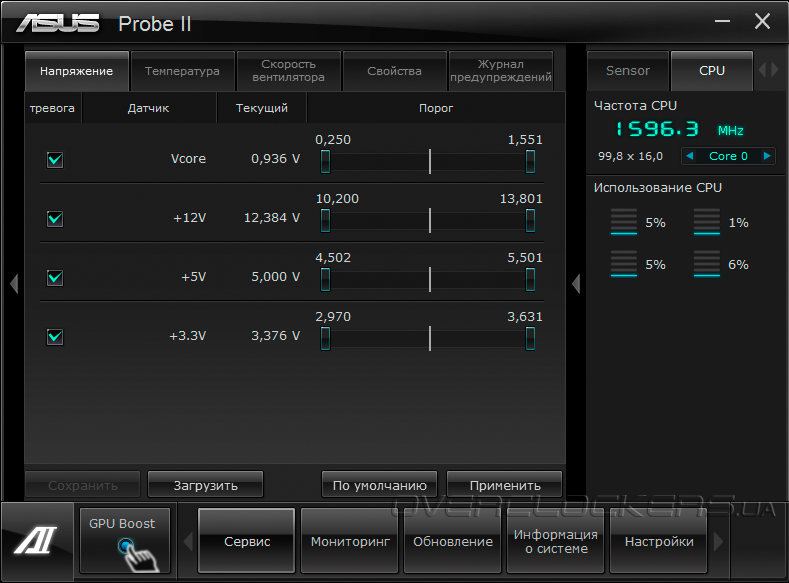

Для контроля за состоянием материнской платы и центрального процессора служит программа Probe II. Кроме отображения текущих показаний утилита позволяет задать пороговое значение, по достижению которого сработает сигнализация.

ASUS AI Suite II

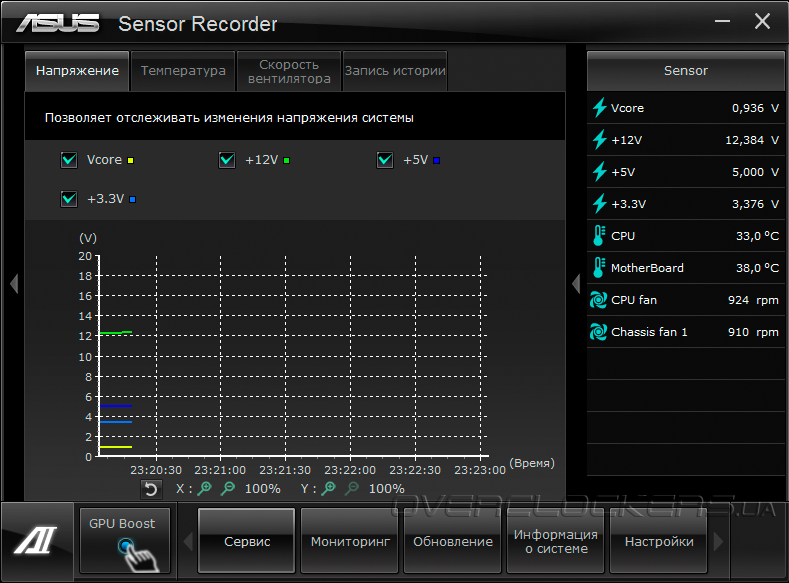

В то время как Probe II позволяет считывать мгновенные показатели, Sensor Recorder сохраняет и выводит статистику изменения параметров системного мониторинга.

ASUS AI Suite II

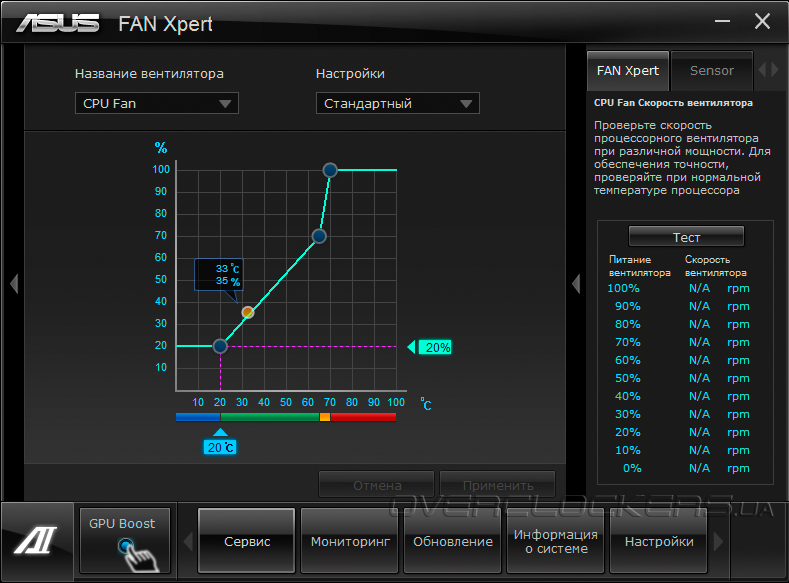

Функции интеллектуального управления скоростями вращения вентиляторов возложена на модуль FAN Xpert. Кроме двух встроенных профилей зависимости оборотов от температуры есть возможность ручной настройки.

ASUS AI Suite II

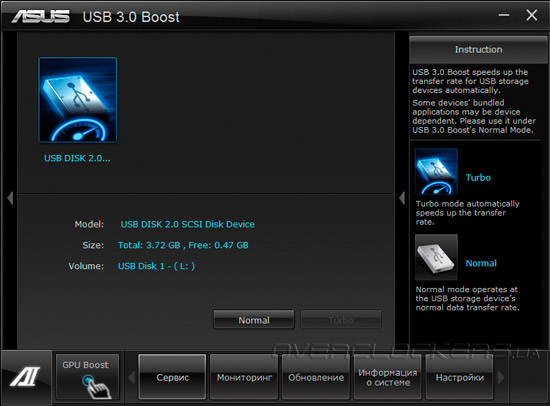

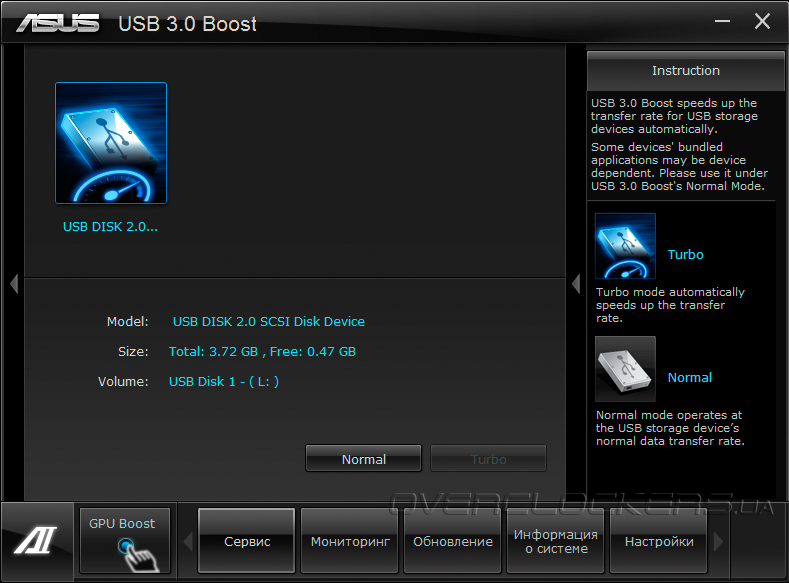

Следующий модуль — USB 3.0 Boost предназначен для ускорения передачи данных в режиме USB 3.0. По информации производителя активация данной функции позволяет задействовать протокол UASP (USB Attached SCSI Protocol), который, при наличии соответствующей поддержки со стороны накопителя, способен обеспечить 170% прирост скорости работы. Увы, из-за отсутствия соответствующей периферии в нашей лаборатории на момент тестирования, мы не смогли проверить данную функцию.

ASUS AI Suite II

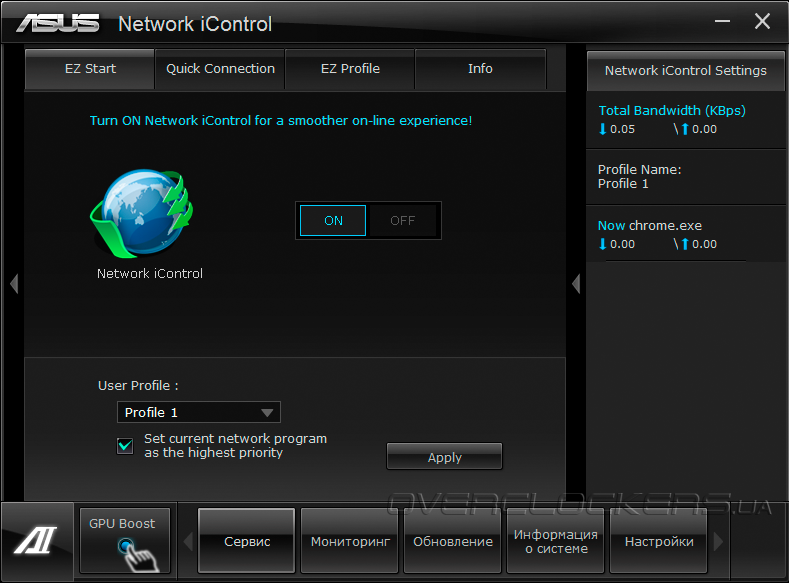

Завершает сегодняшний обзор возможностей AI Suite II программный модуль Network iControl, который отвечает за перераспределение пропускной полосы Интернет-соединения в зависимости от сценариев использования. Например, после запуска онлайн-баталии может блокироваться работа torrent-клиента, что позволяет избежать лагов и задержек, мешающих игровому процессу.

ASUS AI Suite II

Таким образом, программное обеспечение AI Suite II предлагает множество дополнительных возможностей по управлению системной платой. Входящие в его состав модули имеют хорошую функциональность, приятный и понятный интерфейс, а, главное, совершенно стабильны в работе. Вдобавок к перечисленным выше функциям, AI Suite II позволяет просматривать подробную системную информацию и выполнять обновление прошивки. В общем, каждый пользователь сможет использовать именно те модули, который буду ему наиболее полезны.

Тестовый стенд

Мы все еще не располагаем образцами новейших 22-нм процессоров Intel, поэтому для тестирования ASUS P8H77-M LE пришлось использовать проверенный временем и разгоном Intel Core i5-2500K. Таким образом, конфигурация тестового стенда имела следующий вид:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: «боксовый» Intel;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: AMD Radeon HD 6950 2 GB (800/5000 МГц);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве ориентира для сравнения уровня производительности мы выбрали две материнские платы — ECS H67H2-I (Intel H67 Express) и MSI B75A-G43 (Intel B75 Express). Во время тестов системные платы работали с последними доступными версиями прошивок:
  • ASUS P8H77-M LE UEFI Setup 0506 от 18.04.2012;
  • MSI B75A-G43 UEFI Setup V10.1B5 от 03.04.2012;
  • ECS H67H2-I UEFI Setup 4.6.4 от 10.27.2011.
Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Из драйверов были установлены Intel INF Update Utility 9.3.0.1019 от 03.05.2012 для системной логики и AMD Catalyst 12.1 от 25.01.2012 для графического акселератора. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Во время тестов технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы, оперативная память работала на частоте 1333 МГц с таймингами 9-9-9-24-1Т.

Методика измерения производительности материнских плат не отличается сложностью: мы доверяем арифметическому распределению, а потому повторяем каждый тест минимум три раза. В случае, если какой либор результат существенно отличается от других — измерения повторяются до тех пор, пока не будет получено нормальное среднее значение. Перечень тестового ПО следующий:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

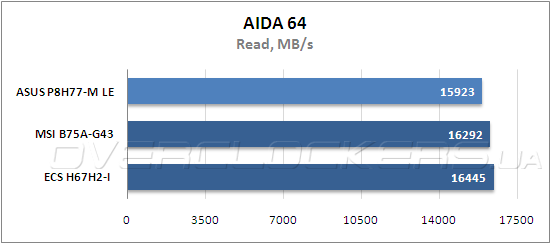

Первыми в сегодняшнем измерении производительности системных плат идут тесты оценки пропускной способности ОЗУ в Cache & Memory benchmark, входящего в состав информационно-диагностической программы AIDA64. Результаты в этой дисциплине позволяют судит о качестве оптимизации прошивки материнской платы.

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Низкоуровневые тесты пропускной способности оперативной памяти ASUS P8H77-M LE дают понять, что новинка не является рекордсменом в этой области. В операциях чтения и записи плата ASUS заняла последнее место, а при копировании и по уровню задержек несколько уступила ECS H67H2-I, основанной на чипсете прошлого поколения. Эту разницу можно объяснить разными установками второстепенных таймингов модулей ОЗУ, но, вряд ли такое отставание скажется на комфорте повседневной работы.

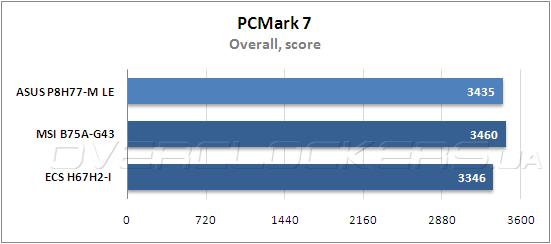

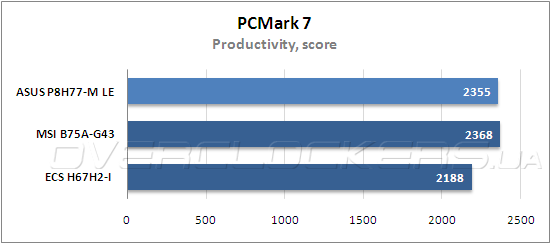

Следующий тест — полусинтетический Futuremark PCMark 7, результаты в котором весьма точно отражают реальную производительность в прикладных задачах, таких как обработка мультимедиа и цифровых изображений, современные 3D-игры, а также работу в офисных приложениях и сети Интернет.

Тестирование ASUS P8H77-M LE

В общем зачете ASUS P8H77-M LE несколько уступает материнской плате MSI, но заметно опережает участницу от ECS, которая, к слову, лидировала в низкоуровневых тестах ОЗУ. Посмотрим, как распределились результаты быстродействия в отдельных тестовых сценариях.

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

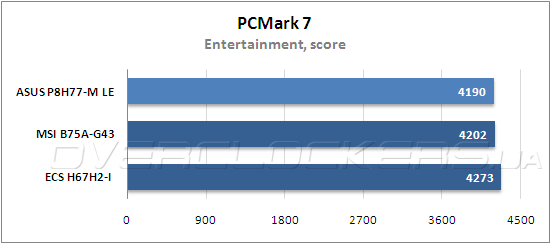

В большинстве подтестов «материнка» ASUS показала продуктивность на уровне MSI B75A-G43. Весьма показательно, что системные платы разных производителей, основанные на различных чипсетах, показывают столь похожие результаты. Это говорит об отсутствии проблем с быстродействием и стабильности управляющего микрокода.

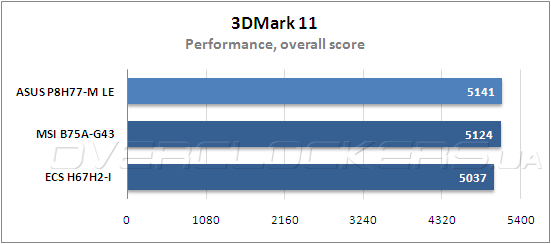

Тестирование в осовремененных 3D-играх предваряет оценка быстродействия в популярном тестовой пакете Futuremark 3DMark 11. Применение игровых движков, использующих API DirectX11 и ускорение физических эффектов, создает значительную нагрузку на центральный процессор, а для уменьшения влияния видеокарты на результаты тестирования был использован набор настроек Performance.

Тестирование ASUS P8H77-M LE

На сей раз материнская плата ASUS P8H77-M LE опередила соперниц, правда, с минимальным преимуществом. Конечно, существенного отрыва не наблюдается, а разницу и вовсе можно списать на погрешность измерения. Тем интереснее взглянуть на результаты отдельных подтестов.

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

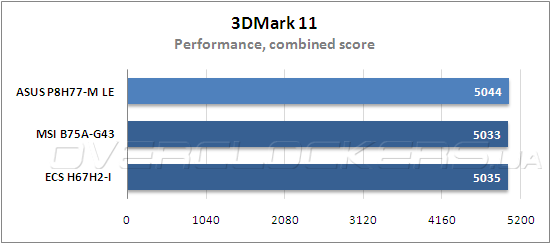

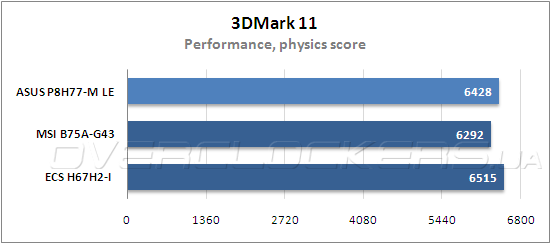

В двух из трех сценариях системная плата ASUS показала наилучшие результаты. Лишь в подтесте физических расчетов, где наибольшая нагрузка ложится на процессор, героиню сегодняшнего обзора опередила ECS H67H2-I. Последняя, кстати, заняла последнее место из-за проигрыша по чистой производительности графической карты.

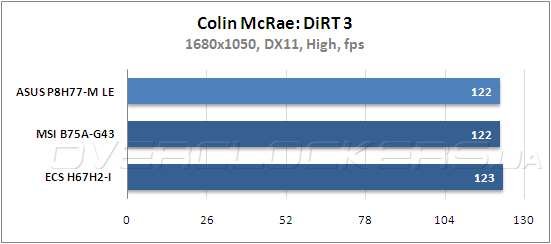

Завершает наше сегодняшнее исследование производительности оценка быстродействия в трех 3D-играх. Мы по-прежнему используем шутер от первого лица Far Cry 2, гоночную аркаду Colin McRae: DiRT 3 и авиационный симулятор Tom Clancy's H.A.W.X. 2 за их процессорозависимость, удобные средства измерения FPS и хорошую повторяемость результатов. Для всех трех игровых приложений задавалось разрешение 1680х1050 и выбирались высокие, но не максимальные настройки качества изображения. Это позволило уменьшить зависимость частоты смены кадров от производительности использованного видеокарты.

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

Тестирование ASUS P8H77-M LE

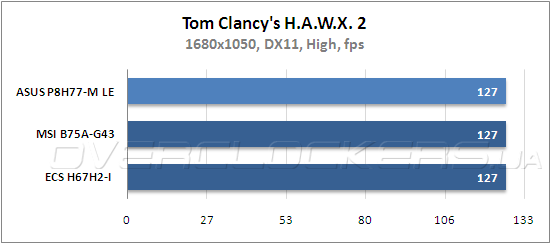

По результатам игровых тестов можно смело заявить, что ASUS P8H77-M LE способна обеспечить приемлемый уровень быстродействия. Даже несмотря на небольшую разницу в результатах, любая из материнских плат не станет сдерживающим фактором для продуктивности в современных 3D-играх.


Выводы

Приступая к сегодняшнему обзору материнской платы ASUS P8H77-M LE, мы, в первую очередь, задавались вопросом: есть ли преимущества у набора системной логики Intel H77 Express над предшественником, или же их нет? Теперь мы с уверенностью можем сказать, что определенные улучшения есть. Во-первых, добавлена возможность одновременного подключения трех мониторов, но эта функциональность доступна только для обладателей новейших Intel Ivy Bridge. Также добавилась поддержка LucidLogix Virtu MVP, ранее доступная только для старшего чипсета Intel Z68 Express. Во-вторых, как и у всех наборов системной логики Intel Express 7-й серии, появилась полноценная поддержка четырех портов USB 3.0. В-третьих, слегка расширилась функциональность дисковой подсистемы, благодаря чему покупатели материнских плат, оснащенных чиспетом Intel H77 Express, получают доступ к технологиям Intel Smart Response, Intel Smart Connect и Intel Rapid Start. И, конечно, все чипсеты 7-й серии лишены специфической аппаратной ошибки, которая приводила к повреждению данных на жестких дисках, подключенных к портам SATA 6 ГБ/с ранних ревизий системной логики Intel Express 6-й серии.

Что касается самой системной платы ASUS P8H77-M LE, то при рассмотрении дизайна и конструкции заметно желание разработчиков максимально удешевить продукт. Увы, шаги, предпринятые инженерами ASUS, не всегда оправданы. Например, отсутствие многочисленных дополнительных контроллеров, не всегда необходимых, но повышающих стоимость системной платы, можно только приветствовать. А вот уменьшение вдвое количества слотов для ОЗУ обрадует лишь владельцев узких корпусов MicroATX. Также, нас совсем не обрадовала конфигурация задней панели в части подключения цифровых и аналоговых аудиосистем. Зато, использованная элементная база и продуманный дизайн не оставили ни малейшего сомнения в высоком качестве материнской платы. Хорошее впечатление оставили и прошивка, и комплектное по AI Suite II. А вот полное отсутствие функций разгона центральных процессоров нас ничуть не расстроило, так как эти ограничения связаны с использованным «набором» системной логики.

Выходит, что наиболее логичная сфера использования ASUS P8H77-M LE — сборка недорогих домашних ПК, преимущественно, в компактных корпусах MicroATX. Также, благодаря невысокой стоимости и удобной раскладке, эта модель может заинтересовать сборщиков готовых систем, поставляющих персональные компьютеры в супермаркеты электроники. А вот пользователям, желающим собрать НТРС, данная плата буде не столь интересна из-за слабой функциональности звуковой подсистемы и отсутствия беспроводных интерфейсов. И, конечно, любителям разгона вряд ли стоит обращать свое внимание на ASUS P8H77-M LE , как и на другие «материнки», в основе которых лежит чипсет Intel H77 Express.
