Более доступные процессоры семейства Core i3-5хх пока занимают среднюю нишу, так как призваны заменить собой высокочастотные модели Core 2 Duo и младшие четырехъядерники с разъемом LGA775. В этом случае ожидать агрессивной ценовой политики от Intel бессмысленно. Тем более, что CPU на базе ядра Clarkdale обладают встроенным графическим ядром, чем не могут похвастаться решения прошлого поколения. Вот только системные платы с полной поддержкой всех функций новых процессоров стоят раза в два дороже доступных продуктов на базе интегрированных наборов системной логики Intel G4x. Получается, и в офисный ПК не поставишь, и поиграть на встроенном адаптере не сможешь.
Если же рассматривать Core i3-5хх как основу мощной мультимедийной системы или даже игровой, но с прицелом на апгрейд видеоакселератора, то данные процессоры отлично справятся со своей задачей. В этом им, несомненно, помогут материнские платы на базе чипсета Intel H55 Express, парочку которых мы и рассмотрим в данном материале.
| Модель | ASRock H55M Pro |
Biostar H55 HD |
| Чипсет | Intel H55 Express | Intel H55 Express |
| Процессорный разъем | Socket LGA1156 | Socket LGA1156 |
| Процессоры | Core i7, Core i5, Core i3 и Pentium G | Core i7, Core i5, Core i3 и Pentium G |
| Память | 4 DIMM DDR3 SDRAM 800/1066/1333/1600/1866*/2133*/2600+* (* – OC), 16GB max |
2 DIMM DDR3 SDRAM 800/1066/1333/1600* (OC), 8GB max |
| Слоты PCI-E | 1 PCI Express 2.0 x16 1 PCI Express 1.1 x16 (x4) |
1 PCI Express 2.0 x16 1 PCI Express 1.1 x1 |
| Слоты PCI | 1 | 2 |
| Встроенное видеядро (в процессор) | Intel HD Graphics | Intel HD Graphics |
| Видеоразъемы | D-Sub, DVI, HDMI и DisplayPort | D-Sub, DVI и HDMI |
| Количество подключаемых вентиляторов | 2 (2x 4pin и 1x 3pin) |
2 (1x 4pin и 1x 3pin) |
| Порты PS/2 |
1 (клавиатура) |
1 (клавиатура) |
| Порты USB 2.0 |
12 (5 разъемов на задней панели + 1 спаренный с eSATA) |
8 (4 разъема на задней панели) |
| ATA-133 |
– |
1 канал (два устройства, VIA VT6415) |
| Serial ATA |
5 каналов SATA-II (H55) |
4 канала SATA-II (H55) |
| eSATA |
1 канал (H55) |
– |
| RAID |
– |
– |
| Встроенный звук |
VIA VT1718S (7.1, HDA) |
Realtek ALC662 (5.1, HDA) |
| S/PDIF |
Оптический |
– |
| Встроенная сеть |
Realtek RTL 8111DL (Gigabit Ethernet) |
Realtek RTL 8111DL (Gigabit Ethernet) |
| FireWire 1394 |
VIA VT6308S |
– |
| LPT |
+ (на плате) | + (на плате) |
| COM |
1 (на плате) |
1 (на плате) |
| BIOS |
AMI |
AMI |
| Форм-фактор |
microATX |
microATX |
| Размеры, мм |
244 x 244 |
244 x 200 |
ASRock H55M Pro
Брэнд ASRock появился в начале этого века для продвижения продукции более именитого производителя в сегменте low-end. Судя по всему, эффективность такого шага оказалась низкой, и материнская компания пустила свое детище в свободное плаванье. Сама же попросту начала выпускать серию доступных плат под своей маркой.
ASRock, как видим, не сгинула и со временем заслужила популярность у определенной категории пользователей за свои недорогие и достаточно функциональные решения. Порой даже баловала смелыми экспериментами в плане проектировки различных комбайнов, поддерживающих разные типы графических интерфейсов или же процессоры семейства Core 2 на чипсете Intel P865. Да и сейчас компания продолжает выпускать оригинальные продукты, которые заинтересуют многих. Например, плата 939A790GMH на базе AMD 790GX позволяет установить старый Athlon 64 или Sempron (Socket 939), тем самым вдохнуть в них новую жизнь. Правда, производительность такой связки явно будет не на высоте.
Но вернемся к теме нашего разговора, а именно к плате на базе Intel H55 Express — ASRock H55M Pro. Эта модель выполнена в форм-факторе microATX, идеально подходящем для медиацентров и компактных систем.
Плата, как и положено подобным решениям, поставляется в небольшой коробке. В оформлении ничего особенного. Обращает на себя внимание заявленная поддержка памяти DDR3-2600+ и возможность установки систем охлаждения для платформы LGA775. С первым можно поспорить, так как на такой частоте память будет функционировать в условиях жесткого оверклокинга. И не факт, что плата сможет работать при базовой в 200 с лишним мегагерц. Второе уже более приземленное и осуществимо — ASRock H55M Pro имеет дополнительные монтажные отверстия вокруг процессорного разъема.
Комплект поставки более чем скромный:
- инструкция к материнской плате;
- диск с драйверами;
- два кабеля SATA;
- задняя планка I/O.
Дизайн модели более-менее продуман. Но мы не раз уже отмечали, что искать какие-либо огрехи в расположении элементов на таких компактных платах не стоит, так как подобные продукты не предназначены для постоянной смены компонентов системы. При сборке без проблем можно будет уделить на 10-15 минут больше времени, если тот или иной разъем окажется не в том месте. А вот сборщикам готовых систем придется мериться с недостатками некоторых продуктов. ASRock H55M Pro, естественно, к ним не относится.
Отметим использование производителем текстолита черного цвета, тогда как некоторые компании используют его лишь для своих высокоуровневых решений.
Из поддерживаемых процессоров заявлены все модели с разъемом LGA1156, а вот память по дефолту с процессорами Clarkdale и младшими Lynnfield сможет работать на частоте 1333 МГц, с Core i7 — 1600 МГц. Для достижения больших частот уже придется прибегнуть к оверклокингу, поднимая базовую частоту.
Функциональность платы выполнена на достаточном уровне: пять каналов SATA-300; двенадцать портов USB 2.0, из которых шесть выведено на заднюю панель, включая один спаренный с eSATA; два FireWire (один порт на задней панели), выполненных на базе контроллера VIA VT6308S; один PCI и два разъема PCI Express x16, к одному из которых подведено лишь четыре линии скоростного интерфейса от чипа H55. Защелок на разъемах не предусмотрено. Есть еще один PCI Express x1, но при установке мощной видеокарты о нем можно будет забыть, так как он расположен сразу возле графического интерфейса. Для любителей антиквариата на ASRock H55M Pro предназначены LPT- и COM-порты. А вот поддержки IDE плата лишена — внешний контроллер, увы, не распаян, даже нет места для разъема. О подключении флоппи-дисковода также можно будет забыть.
На заднюю панель выведен один порт PS/2 для клавиатуры, пять USB, один eSATA/USB, IEEE 1394, сетевой разъем, оптический S/PDIF и шесть аудиоразъемов. Звуковая подсистема реализована за счет еще одного контроллера от VIA — VT1718S. Для подключения приемников видеосигнала есть аналоговый D-Sub и цифровые DVI-D и HDMI. Такого количества всевозможных разъемов и интерфейсов хватит на все случаи жизни.
Теперь то, что интересует более продвинутых пользователей. Подсистема питания процессора реализована по схеме 4+1, где четыре фазы (чип STMicroelectronics L6716) относятся к самому CPU, а одна (Richtek RT8105) — к его контроллеру памяти. Для питания встроенного графического ядра процессоров Clarkdale предусмотрена отдельная фаза на базе ШИМ-контроллера STM L6706. Необычно на плате такой ценовой категории выглядит разъем дополнительного питания стандарта EPS12V, в то время как многие производители ограничиваются стандартным четырехконтактным, даже при использовании чипсета P55. Также отметим использование во всех цепях сугубо полимерных конденсаторов, которые уже вытесняют электролитические емкости в решениях начального уровня.
Охлаждение микросхемы PCH осуществляется крохотным радиатором, на котором закреплена крышка с логотипом компании. Для подключения вентиляторов имеется два четырехконтактных разъема и один трехконтактный — количество более-менее достаточное для материнской платы подобного класса.
BIOS Setup
BIOS платы основан на микрокоде AMI. При инициализации устройств пользователь может наблюдать одно из трех изображений (берег озера, экспрессивное лого компании, либо белый фон с логотипом EuP), сменяющие друг друга при каждом новом старте системы. Эту функцию можно отключить или же оставить конкретную картинку, которая будет приветствовать при включении компьютера.
В разделе Main находится лишь информация о системе: версия BIOS, какой установлен процессор, объем памяти, частоты вышеназванных компонентов. Тут же можно сменить дату и время.
Настройки, касающиеся оверклокинга сосредоточены в специализированном разделе OC Tweaker.
До недавнего времени материнские платы mATX разительно отличались от полноценных собратьев в плане возможностей разгона. Но сейчас практически каждая модель такого форм-фактора имеет соответствующие настройки, а некоторые даже без проблем достигают результатов привычных ATX-решений. Не стала исключением и ASRock H55M Pro. Плата поддерживает функцию Turbo 50 и позволяет пользователю при ее активации разогнать процессор до 50% (в зависимости от модели) без какого-либо вмешательства со своей стороны.
Все что необходимо — это выбрать соответствующий пункт, и плата сама поднимет базовую частоту и напряжения питания. И действительно, наш тестовый Core i5-660 с номинальных 3,33 ГГц был разогнан до 4,4 ГГц, причем, функционировал он абсолютно стабильно. Можно сразу выбрать необходимую частоту в пункте Load CPU EZ OC Setting (для нашего процессора это были 3,8-4,4 ГГц с шагом в 200 МГц), или же режим работы памяти — DDR3 1600 и DDR3 1866. В последнем случае базовая частота будет поднята, а множитель процессора снижен до необходимого значения.
Если автоматический разгон не устраивает, можно выставить необходимые значения частоты Bclk, памяти, шины QPI, различные напряжения вручную. Вот только при любом изменении параметров, касающихся разгона, понять насколько поднялась частота процессора невозможно, что не очень удобно. С остальными компонентами подобной проблемы не наблюдается.
Множитель шины QPI у H55M Pro, в отличие от некоторых материнских плат других производителей, меняется в пределах х12-х24, за счет чего разгон по Bclk не будет сдерживаться этим интерфейсом.
Количество изменяемых таймингов невелико, но вполне достаточное чтобы тонко настроить работу тех или иных модулей памяти.
Напряжение питания процессора можно жестко задать в пределах 0,84375-1,6 В с шагом 0,00625 В, либо увеличить на 0,2 В соотносительно номинала с тем же шагом. Даже есть возможность избежать просадок напряжения при сильной нагрузке на CPU (за это отвечает пункт ASRock VDroop Control). Шаг изменения напряжения, подаваемого на встроенный контроллер памяти (CPU Vtt) очень велик и составляет 0,06-0,07 В, причем, минимум и максимум может отличаться в зависимости от установленной модели процессора. С остальными компонентами системы аналогичная ситуация:
| Параметр | Диапазон изменений |
| CPU Voltage Value | От 0,84375 до 1,6 В с шагом 0,00625 В |
| CPU Voltage Offset | От +0,00625 до +0,2 В с шагом 0,00625 В |
| DRAM Voltage | От 1,3 до 2,0 В с шагом 0,05 В |
| VTT Voltage | От 1,11 до 1,5 В с шагом 0,06-0,07 В От 1,05 до 1,5 В с шагом 0,06-0,07 В |
| PCH Voltage | От 1,05 до 1,25 В с шагом 0,1 В |
| CPU PLL Voltage | От 1,81 до 2,18 В с шагом 0,12-0,13 В |
| GFX Voltage | От +0 до +300 мВ с шагом 100 мВ |
Модное нынче сохранение профилей с настройками присутствует и здесь. Всего пользователю доступно три профиля, которые можно назвать как угодно, используя латинский алфавит. Максимальная длина названия — 15 символов.
Системный мониторинг отслеживает температуру процессора и материнской платы, скорость вращения трех вентиляторов, два из которых можно настроить на изменение частоты вращения (процессорный в автоматическом режиме, корпусный — в ручном), а также напряжение питания на процессоре и трех основных линиях. В общем, все очень скромно.
Для обновления BIOS предусмотрена встроенная утилита ASRock Instant Flash. В этом плане компания не отстает от более именитых производителей. Все что необходимо сделать — это подключить к плате флэш-драйв с микрокодом и произвести обновление.
Разгон
Для выяснения разгонного потенциала платы была собрана следующая конфигурация:
- процессор: Intel Core i5-660 (3,33 ГГц);
- память: G.Skill F3-12800CL8T-6GBRM (3x2 ГБ, DDR3-1600);
- кулер: Prolimatech Megahalems + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жесткий диск: Samsung HD502HJ (500 ГБ, SATAII);
- блок питания: Tagan BZ 1300W (1300 Вт).
С такими настройками ASRock H55M Pro смогла покорить 200 МГц по базовой. Какое-либо изменение параметров к лучшему результату не привело. Но даже при таком показателе можно сказать, что плата вполне подходит для разгона большинства процессоров с разъемом LGA1156.
Ниже представлен скриншот окна программы CPU-Tweaker 1.5, в котором показаны все настройки, выставленные платой при автоматическом разгоне тестового процессора до максимально возможной частоты (естественно, по мнению H55M Pro).
Как уже отмечалась, при разгоне CPU до 4,4 ГГц система оставалась стабильной и за час тестирования OCCT 3.01 не было обнаружено ни единого сбоя.
Biostar H55 HD

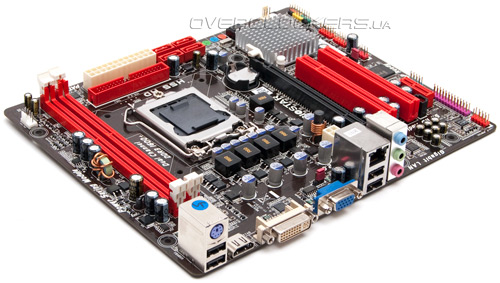

Вторая системная плата также относится к mATX-решениям, но имеет чуть меньшие размеры, иную компоновку и функциональность.
Biostar H55 HD попала на тестирование без какого-либо комплекта поставки, поэтому сразу перейдем к описанию ее внешнего вида и особенностей.

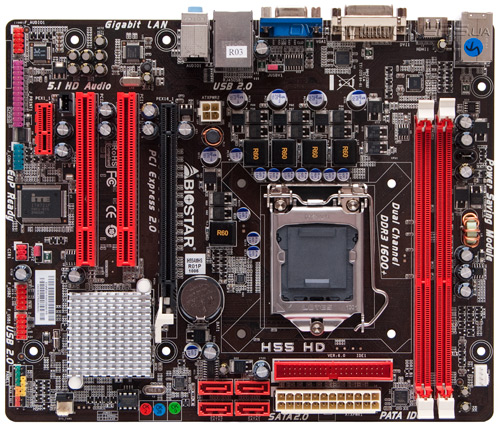

Плата, как и модель ASRock, также выполнена на текстолите черного цвета, но ее ширина составляет всего 200 мм — даже уже, чем у рассмотренных ранее продуктов Gigabyte и MSI. Подобная миниатюризация сказалась на расположении некоторых элементов. Так, слоты памяти установлены с верхнего края платы, а разъем дополнительного питания перекочевал теперь почти в ее центр. При использовании памяти с высокими радиаторами и габаритной процессорной системы охлаждения может возникнуть проблема с их совместимостью.
Любители аккуратной укладки кабелей и шлейфов также будут разочарованы расположенным за разъемом питания платы коннектором IDE. Но в целом, если систему «собрать и забыть», использовать приводы с SATA-интерфейсом и не очень экстремальные комплектующие, то все сделано вполне нормально, и ожидать чего-либо другого от компоновки подобных решений, опять же, не стоит.
По функциональности Biostar H55 HD немного проигрывает своим конкурентам: поддерживаемый объем памяти ограничен восемью гигабайтами, интерфейс FireWire отсутствует, количество каналов SATA лишь четыре, eSATA нет. Сокращено число портов USB — четыре на плате и столько же на задней панели, чего может оказаться недостаточно. Подобное ограничение является платой за компактность, но вряд ли что-то мешало развести дополнительные USB-порты на задней панели. Для установки плат расширения предусмотрено два обычных слота PCI, один PCI-E x1 и графический интерфейс. Есть также колодки LPT- и COM-портов.
Недостаток количества SATA-разъемов производитель, судя по всему, решил компенсировать одним IDE-каналом, реализованном на малораспространенном чипе VIA VT6415. Звуковая подсистема выполнена на относительно старом шестиканальном HDA-кодеке Realtek ALC662, хотя восьмиканальный был бы более предпочтителен.

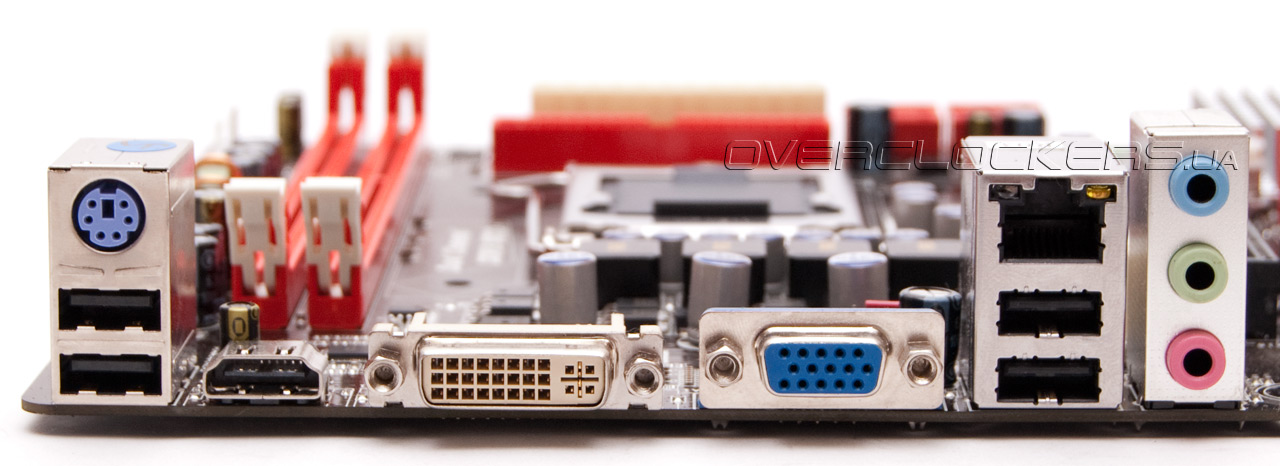

Задняя панель выглядит пусто: один PS/2, четыре USB-порта, D-Sub, DVI и HDMI, сетевой порт (чип Realtek 8111DL) и три мини-джека.

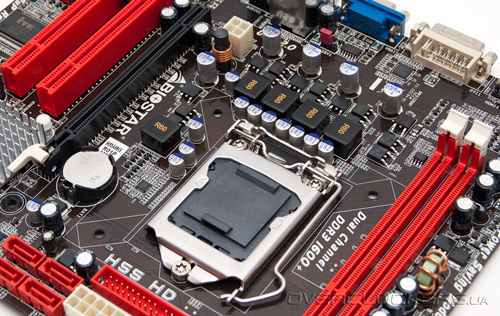

Питание процессора осуществляется за счет преобразователя, построенного по схеме 4+1, в котором используются сугубо полимерные конденсаторы. Для остальных цепей предусмотрены обычные электролитические емкости. Дополнительный разъем питания стандарта ATX12V находится возле графического интерфейса и к нему кабель придется тянуть практически через всю плату.

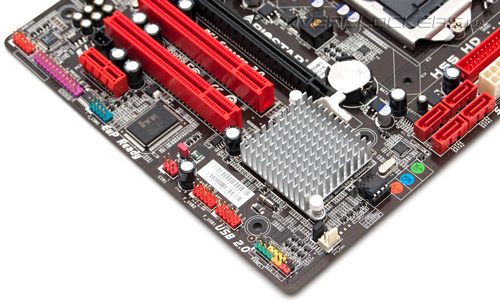

Чипсет охлаждается за счет небольшого алюминиевого радиатора игольчатого типа. Разъемов для подключения вентиляторов всего два, включая процессорный, четырехконтактный. Мало, но для небольшой системы вполне достаточно.
Бонус
Медиацентр не может быть без средства дистанционного управления. Особенно, если в качестве ОС использовать одну из последних версий Windows с интегрированным приложением Windows Media Center. Для этих целей некоторые пользователи приобретают пульты Д/У сторонних производителей. Но компания Biostar позаботилась о них заранее, предложив свою версию такого устройства, которое попало к нам вместе с материнской платой H55 HD.

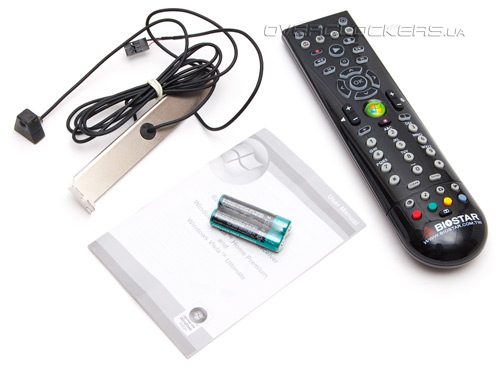

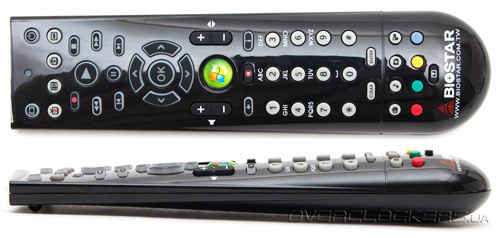

Biostar TSGV-IR01 представляет собой пульт длиной около 20 см, на котором расположены все необходимые кнопки для управления Media Center. Фактически, он полностью заменяет собой клавиатуру и мышь во время запущенного приложения. При установленном поддерживаемом тюнере можно будет также переключаться между каналами и даже производить запись понравившейся телепрограммы на жесткий диск.

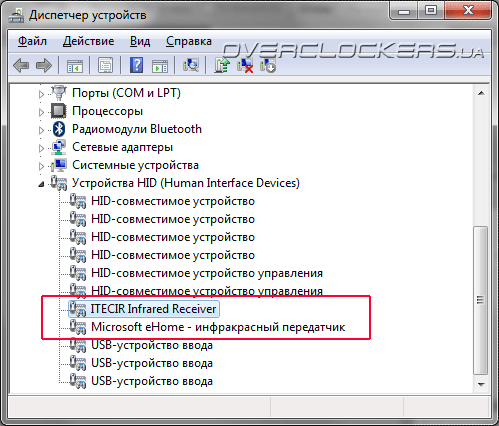

Для работы пульта достаточно подключить комплектный ИК-приемник к специальному порту на плате — CIR, активировать его в BIOS и после загрузки операционной системы установить драйвер. После чего Windows определит два устройства:
Функционирование пульта с другими плеерами не проверялось. Вероятно, такая возможность есть, но нам об этом ничего не известно.
BIOS

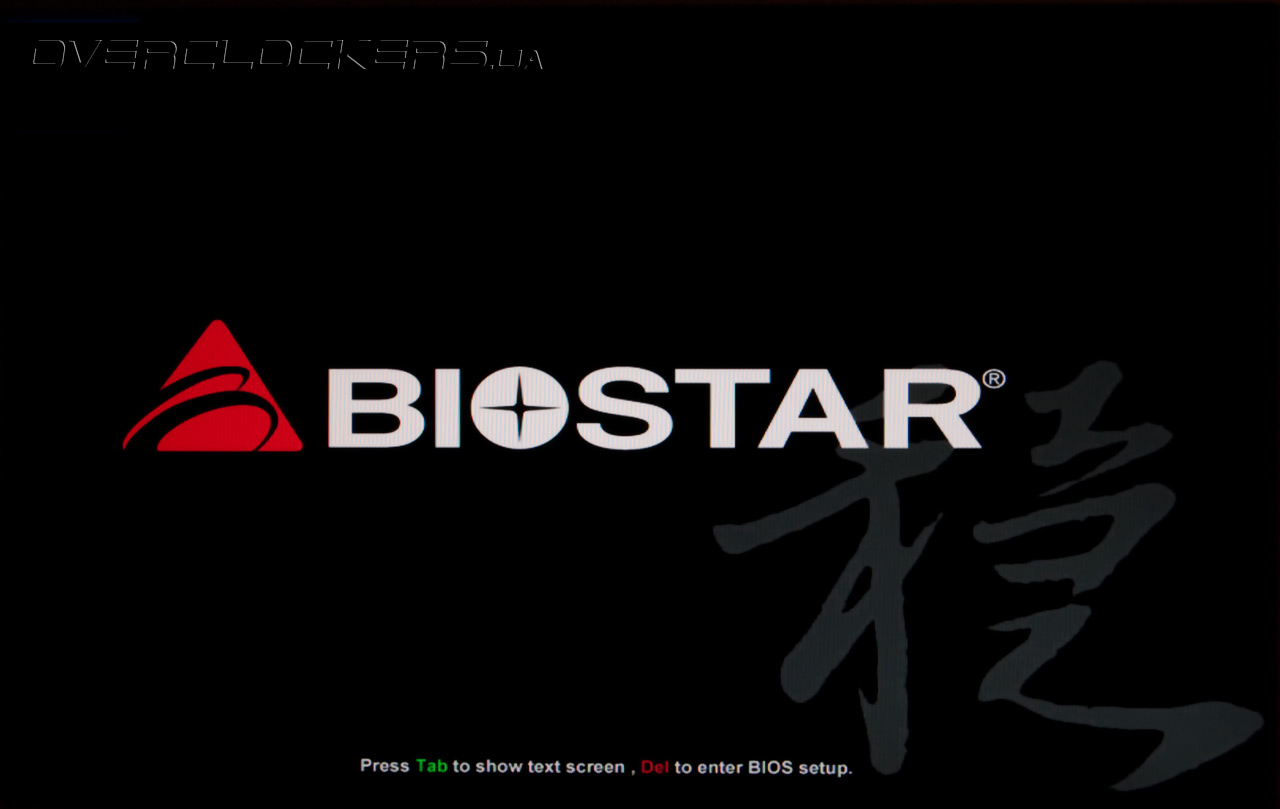

Как и у платы ASRock, BIOS модели Biostar основан на микрокоде AMI. По возможностям он не так богат, но для тонкой настройки системы его хватит в большинстве случаев.
В первом разделе находятся настройки даты и времени, а также дисковой подсистемы. Информация о системе в целом представлена в кратком виде.
Привычное выделение мониторинга в отдельный раздел у H55 HD отсутствует — за него отвечают пункты Hardware Health Configuration и Smart Fan Configuration в меню Advanced.
В первом можно отследить температуру процессора и материнской платы, скорость вращения вентиляторов. Мониторинг напряжений вполне достаточный: процессор, контроллер памяти, модули ОЗУ и основные линии питания системы.
Второй пункт позволяет настроить работу процессорного вентилятора.

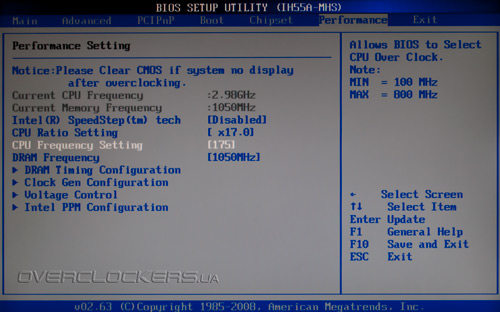

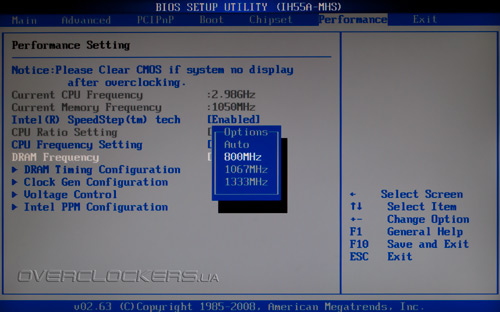

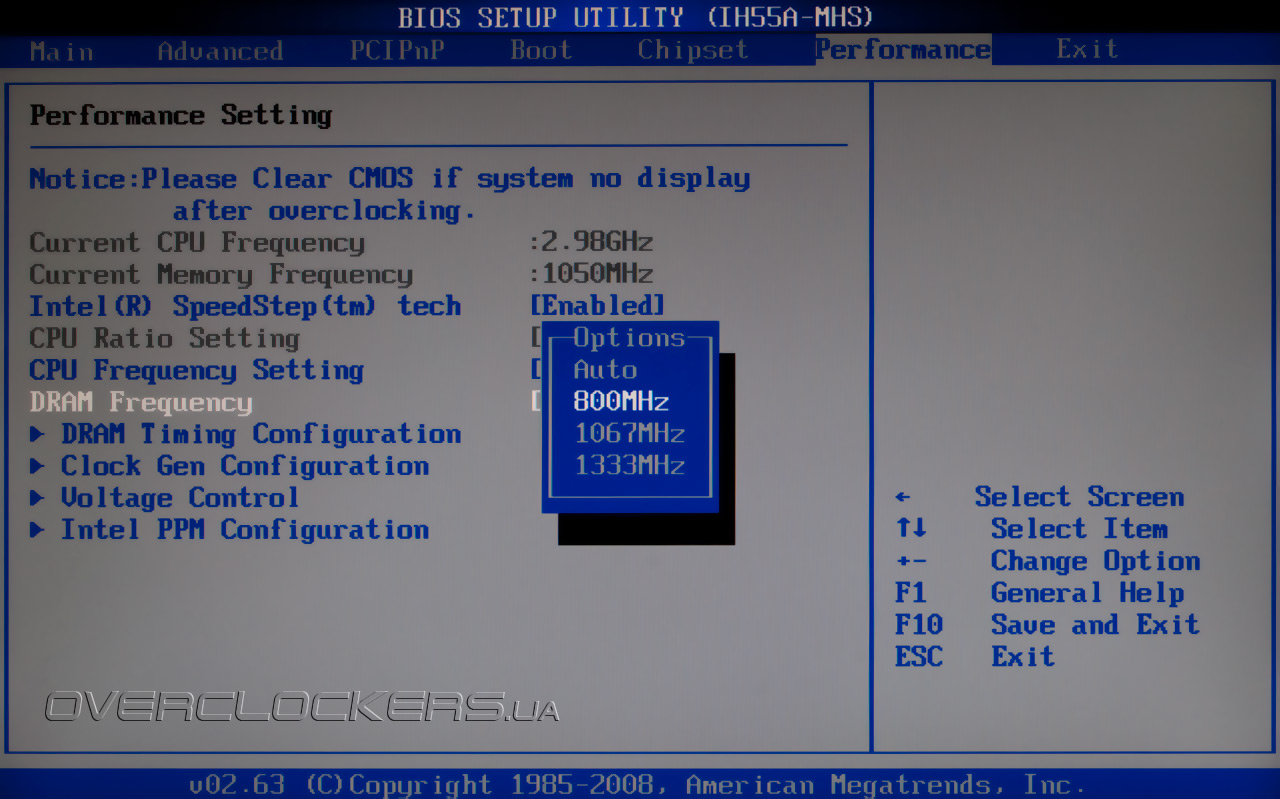

Настройки для изменения параметров памяти и разгона системы находятся в разделе Performance. Здесь сразу можно отключить энергосберегающую технологию Speed Step, изменить множитель процессора, частоты памяти и Bclk.

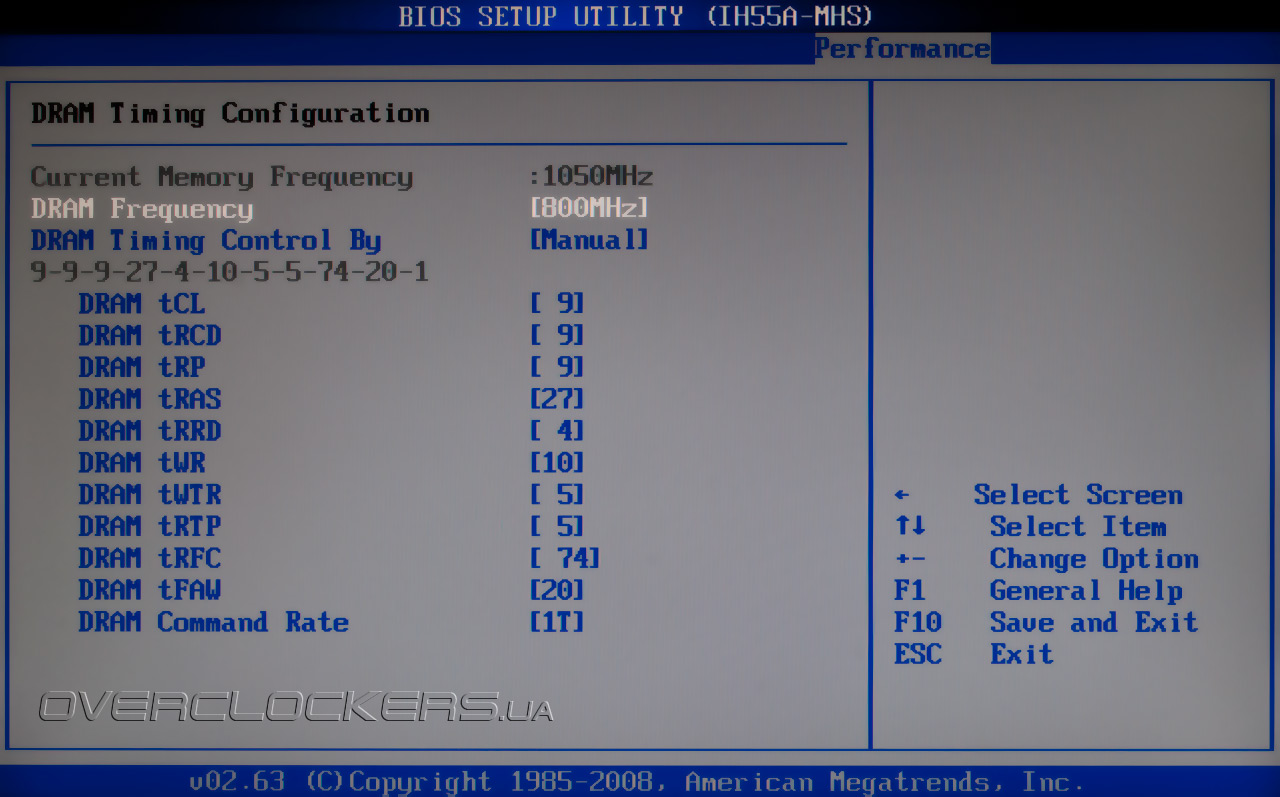

Режимы работы памяти ограничены возможностями процессора. Список таймингов небольшой, но основные присутствуют в полной мере. Только при переводе их в ручной режим настройки, выбрать авторежим для них нельзя.
Регулировка частоты шины PCI Express вынесена в отельный подраздел Clock Gen Configuration. Непонятно, зачем производитель организовал таким образом настройки системы, все равно параметров не так много и они запросто расположились бы в одном основном разделе.
Даже хватило бы места на пункты, отвечающие за изменения напряжения питания, которых совсем немного: для процессора, памяти, встроенного контроллера и графического ядра. Положительный факт отдельного расположения настроек напряжения заключается в частичном дублировании информации из раздела мониторинга, которая позволяет контролировать предполагаемые изменения настроек.
Вот только диапазон напряжений очень мал:
| Параметр | Диапазон изменений |
| CPU Vcore Voltage | От +5% до +15% от номинала с шагом 5% |
| DRAM Voltage | От 1,2 до 1,9 В с шагом 0,1 В |
| CPU VTT Voltage | От 1,2 до 1,35 В с шагом 0,05 В |
| IGD Voltage | От 1,1 до 1,175 В с шагом 0,0125 В |
Для CPU максимум будет 1,35 В. Память DDR3 из-за архитектурных особенностей процессоров платформы Nehalem/Westmere ограничена 1,65 В, но плата такого напряжения подать на модули не сможет — либо 1,6 В, либо 1,7 В. Параметр CPU VTT Voltage имеет порог в 1,35 В, тогда как для достижения максимального разгона могут потребоваться напряжения до 1,4 В. Учитывая отсутствие возможности изменять скорость шины QPI, даже таких значений будет более чем достаточно — плата все равно упрется в частоту Bclk, равную порядка 180 МГц. А это, по сути, не слишком много, чтобы задирать все возможные напряжения.
Управление технологией Turbo Boost находится в подразделе Intel PPM Configuration. Возможности сохранять профили пользователя нет, да и не нужны они при таких скромных настройках. Обновление микрокода BIOS можно осуществить только при помощи DOS-режима и встроенная утилита для этих целей не предусмотрена. Придется прибегнуть к подготовленной заранее загрузочной «флэшки» и с нее уже произвести обновление, что по современным меркам становится полным архаизмом.
Разгон
Разгон Biostar H55 HD осуществлялся на той же самой конфигурации, что и рассмотренный выше продукт ASRock. Максимально стабильной частотой Bclk стали 175 МГц.
Причина такого слабого разгона заключается в невозможности уменьшения множителя шины QPI, которая превысила эффективные 8400 МГц. Если бы коэффициент умножения мог изменяться, то, возможно, нам покорились бы большие частоты. Для младших процессоров семейства Westmere это не страшно, так как они обладают меньшим множителем QPI. Но у них и частоты самих ядер меньше по сравнению с Core i5-6xx, и при таком слабом разгоне базовой достичь 4 ГГц можно будет лишь на моделях Core i3-540 и выше. В общем, получить по максимуму от Biostar H55 HD не выйдет. А жаль, плата очень и очень интересная.
Тестовая конфигурация
В нашей конфигурации ничего не изменилось:
- процессор: Intel Core i5-660 (3,33 ГГц);
- память: G.Skill F3-12800CL8T-6GBRM (3x2 ГБ, DDR3-1600);
- кулер: Prolimatech Megahalems + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жесткий диск: Samsung HD502HJ (500 ГБ, SATAII);
- блок питания: Tagan BZ 1300W (1300 Вт);
- ОС: Windows 7 Home Premium x64.
Параметры ASRock H55M Pro, при которых она тестировалась, были следующими:
Установки Biostar H55 HD:
Результаты тестирования
Подсистема памяти

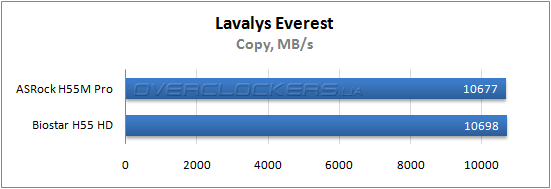

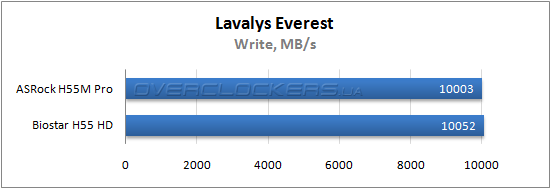

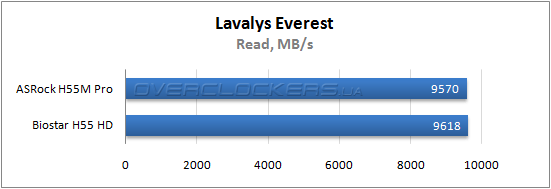

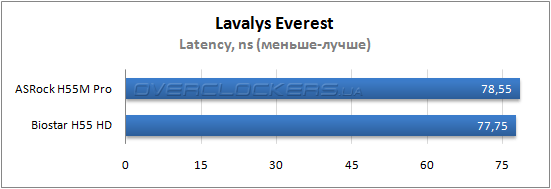

При работе с памятью каких-либо различий между платами нет. Обе демонстрирует примерно одинаковые показатели с небольшим перевесом в сторону Biostar H55 HD.
Архивирование
В архиваторе WinRAR опять же небольшая разница. ASRock H55M Pro менее чем на один процент отстает от своего оппонента.
Рендеринг

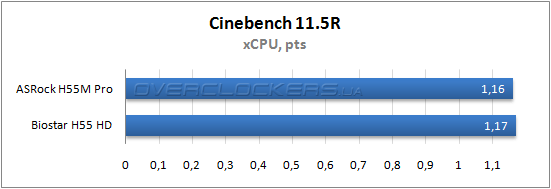

С переходом к рендерингу ситуация нисколько не изменилась.
Математические расчеты

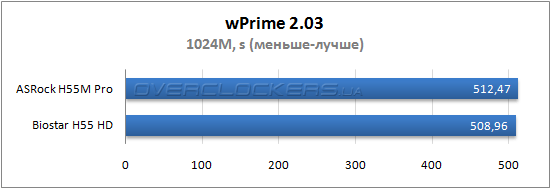

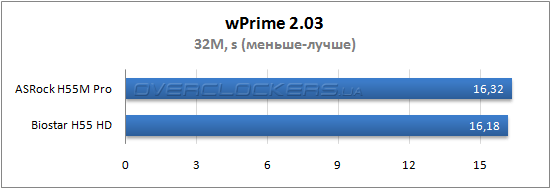

Математические расчеты ASRock H55M Pro на один процент даются хуже, чем модели конкурента.
Работа с видеоданными

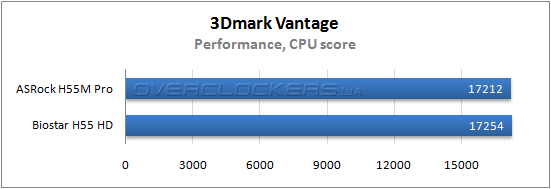

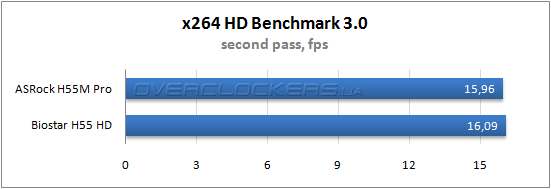

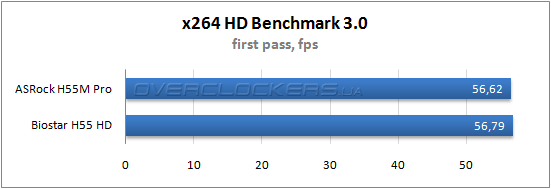

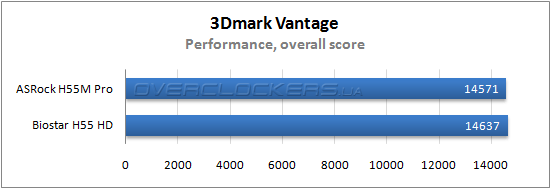

Результаты тестирования плат при работе с видеоданными не отличаются от предыдущих приложений — H55 HD немного, но производительнее решения ASRock.
Игровые приложения

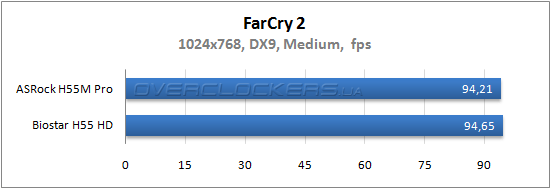

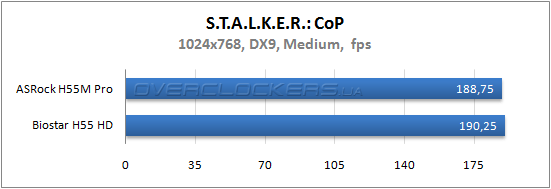

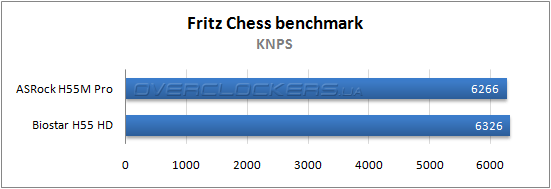

Таким же образом ведут себя продукты и в играх. Небольшой перевес на стороне платы Biostar, но при реальном использовании этих решений вряд ли кто заметил бы какую-либо разницу между ними.
Выводы
Итак, начнем по списку. Материнская плата ASRock H55M Pro, несмотря на свои размеры, оказалась очень функциональным устройством, возможностей которого хватит с головой как для HTPC, так и для игрового ПК. Четыре слота под оперативную памяти и поддержка CrossFireX, пусть и не полноценного, сулят неплохие перспективы по наращиванию мощности компьютера. Функция автоматического разгона системы придется по душе начинающим оверклокерам, которым достаточно будет лишь выбрать необходимый пункт меню в BIOS Setup, а остальное плата сделает сама. Разгонный потенциал составил всего 200 МГц, но этого вполне достаточно для многих процессоров на ядре Clarkdale. Добавим еще неплохие возможности по тонкой настройке системы, обновление микрокода BIOS при помощи встроенной утилиты, и получим превосходный по всем параметрам продукт. Жаль только нет модных USB 3.0 и SATA 3.
Biostar H55 HD является самой доступной моделью материнской платы на базе чипсета Intel H55 Express. К тому же, она еще и самая маленькая. Правда, это сказалось на ее функциональности: на плате лишь все необходимое, ограниченное возможностями чипсета, отсутствуют два канала SATA-2, USB-портов всего восемь, количество слотов памяти сокращено до двух. Возможности BIOS скудны, а разгонный потенциал не оставляет пользователям никакого запаса. В общем, бюджетный продукт во всей красе. Но стоит ли требовать большего от платы за 75 долларов на относительно новом чипсете? Нареканий к стабильности нет, она справляется с поставленными задачами — ставим в корпус и забываем о ней. Все. Да, если использовать Biostar H55 HD в составе мультимедийного ПК с поддержкой Windows Media Center, то к ней отлично подойдет пульт дистанционного управления, предлагаемый самим производителем. Вот теперь все.
