MSI H55M-E33

Следующий наш участник также относится к компактным решениям, позволяющим строить небольшие медиацентры или офисные машины. Хотя для последних стоимость готовых систем на базе платформы LGA1156 на данный момент слишком высока.

MSI H55M-E33

Плата поставляется в небольшой коробке, выполненной в фиолетово-белых тонах, на крышке которой отмечены основные особенности продукта.

MSI H55M-E33

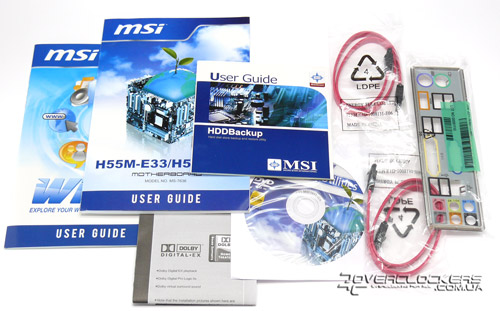

В комплекте было следующее:
  • инструкция к материнской плате;
  • краткое руководство по сборке системы;
  • инструкция по работе с образами разделов жесткого диска;
  • руководство по использованию Winki (встраемая ОС, но в комплекте для нашего региона не поставляется);
  • диск с драйверами;
  • два кабеля SATA;
  • задняя планка I/O.

MSI H55M-E33

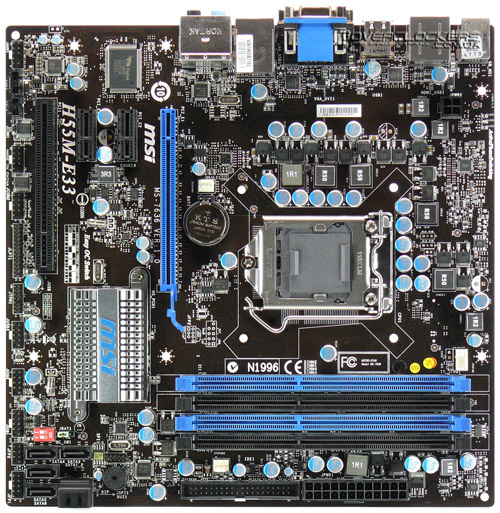

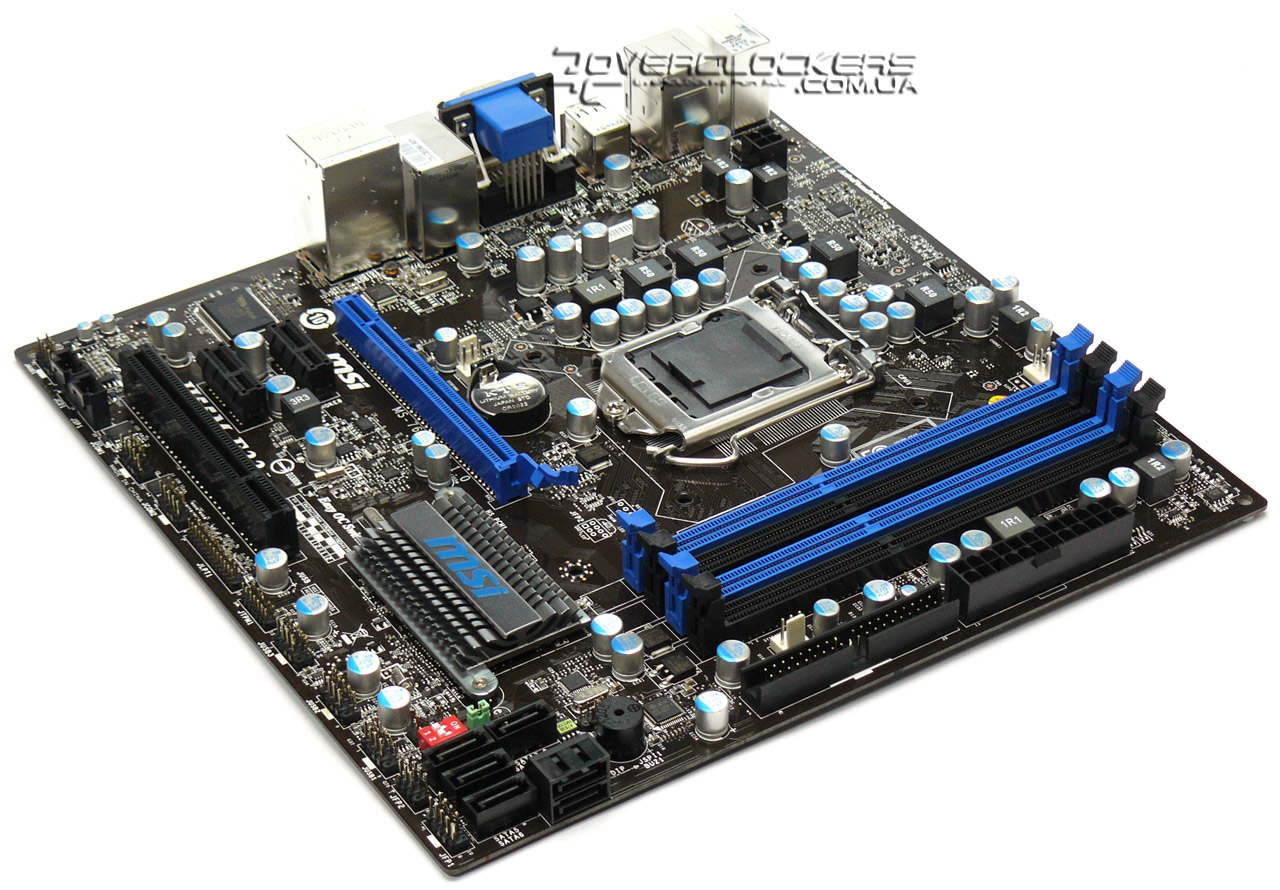

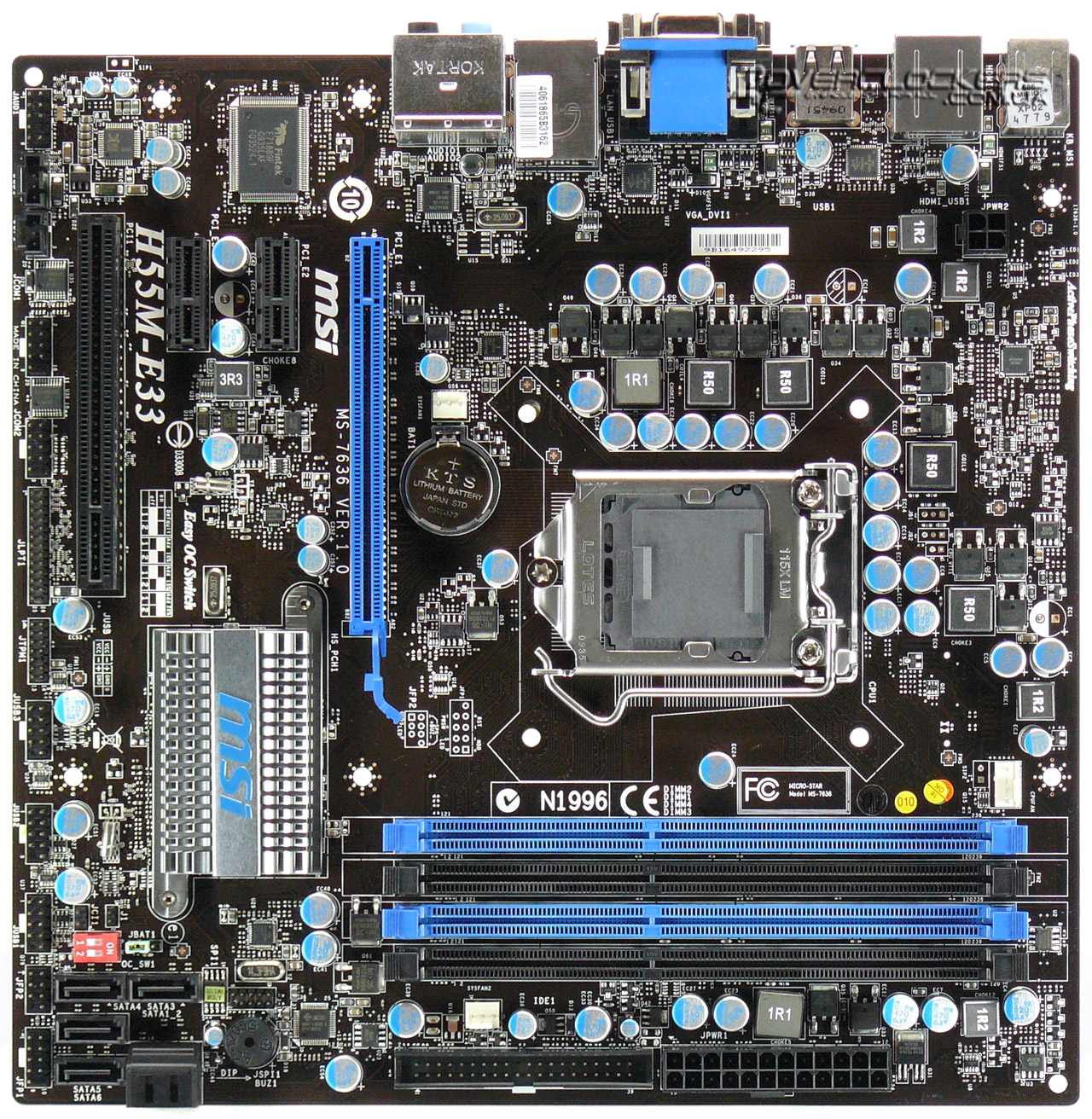

Как и предыдущая модель, MSI H55M-E33 выполнена в форм-факторе microATX. В отличие от ранее используемого для производства недорогих плат текстолита красного цвета и разноцветных разъемов, тайваньская компания практически полностью перешла на единый строгий стиль для своих продуктов различных ценовых категорий. Теперь что плата на Intel X58 Express, что на Intel G41 Express — все будут выполнены на коричневом текстолите с черно-синими разъемами и серыми радиаторами. С эстетической стороны это выглядит куда приятней, чем разноцветная новогодняя гирлянда. А вот последнее особо ценится в азиатском регионе. Но нам, конечно, их не понять.

MSI H55M-E33

MSI H55M-E33 поддерживает все современные процессоры с разъемом LGA1156 и память DDR3 частотой вплоть до 2133 МГц, естественно, в режиме оверклокинга. Рассмотренная выше материнская плата Gigabyte GA-H55M-UD2H также способна работать с модулями на такой частоте — попросту придется поднимать базовую частоту и снижать множитель процессора, если захочется оставить CPU работать в номинальном режиме.

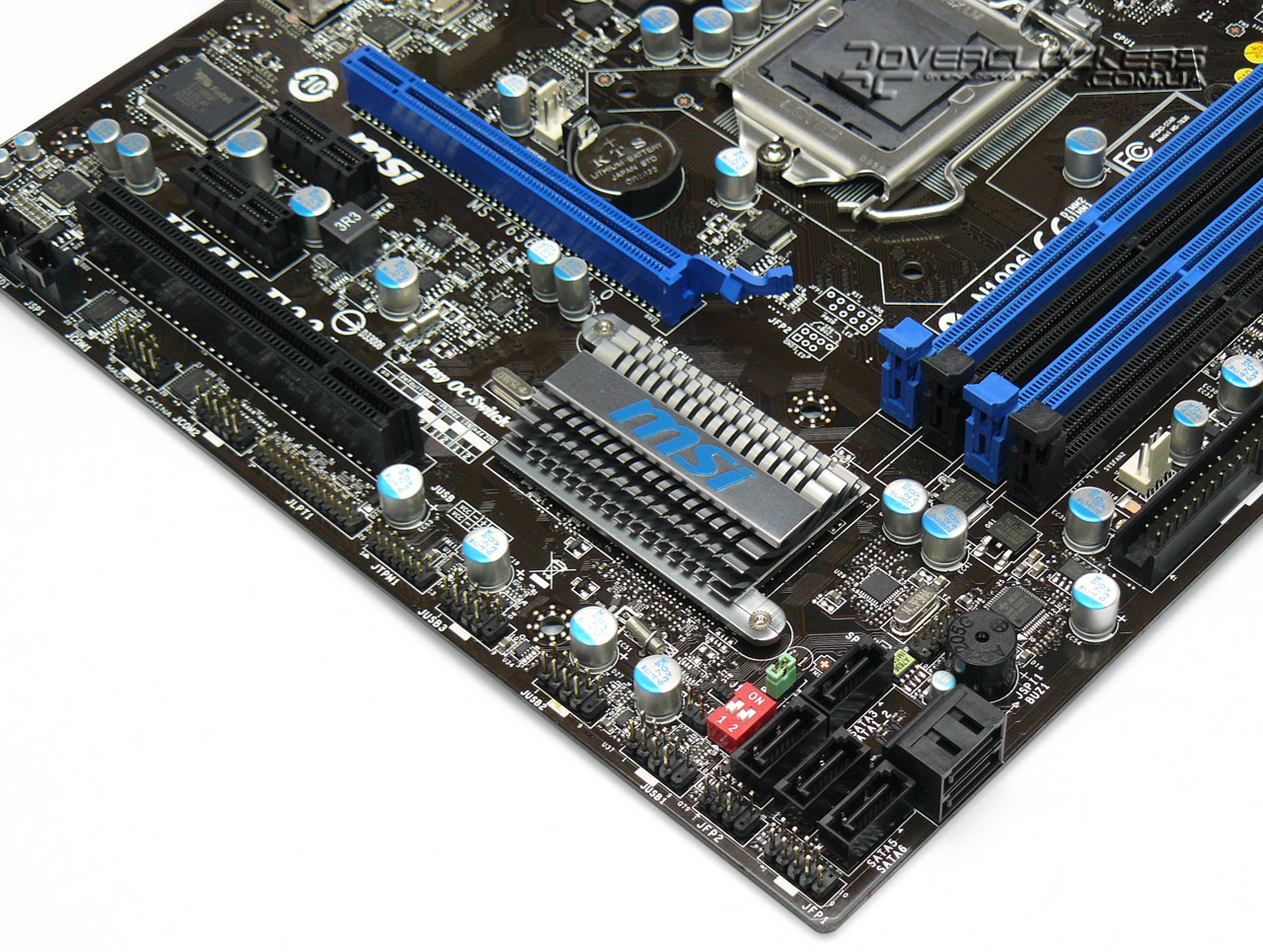

Расположение элементов на плате более-менее продумано и кроме слотов DIMM придраться практически не к чему. Но опять же, для таких компактных решений этот недостаток можно не учитывать. Пара разъемов SATA развернуты относительно платы на 90°, благодаря чему они не будут перекрыты при установке габаритной видеокарты.

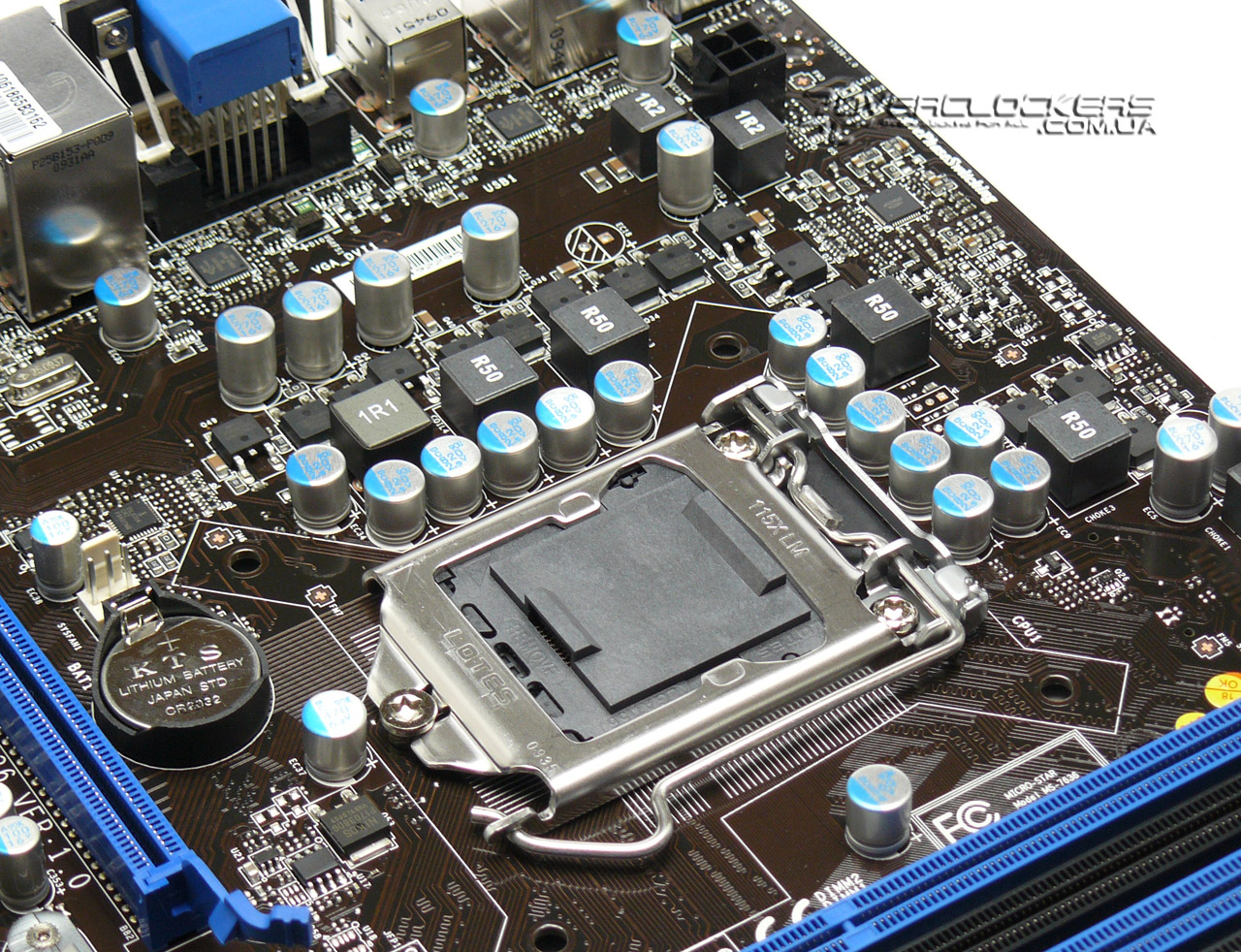

Питание процессора осуществляется за счет 4-канальной схемы, построенной на базе контроллера uP6206AK от uPI Semiconductor Corp. Для остальных блоков CPU предусмотрен еще один канал на Intersil ISL6314. Благодаря аппаратной технологии APS (Active Phase Switching) количество фаз питания процессора может изменяться от степени нагрузки на систему, что положительным образом должно будет сказаться на энергоэффективности платы. Разъем для подключения дополнительного питания обычный, четырехконтактный.

MSI H55M-E33

Охлаждение микросхемы PCH возложено на плечи небольшого алюминиевого радиатора. Количество разъемов для подключения вентиляторов ограничено тремя, включая процессорный, 4-контактный. Этого более чем достаточно.

Функциональность платы даже несколько ниже, чем у GA-H55M-UD2H, хотя разница в цене около десяти долларов. Есть один графический интерфейс, два PCI-E x1, обычный PCI, шесть SATA, 12 USB-портов — все то, что обусловлено спецификациями чипсета и процессора. Ничего лишнего. Хотя, на плате также есть колодки LPT- и COM-портов. Но для них еще надо поискать планки с разъемами.

MSI H55M-E33

Из внешних контроллеров стандартный набор — за IDE отвечает JMicron JMB368, звуковой тракт собран на Realtek ALC889, а сеть — на чипе Realtek 8111DL.

JMicron 368 Realtek ALC889 Realtek 8111DL

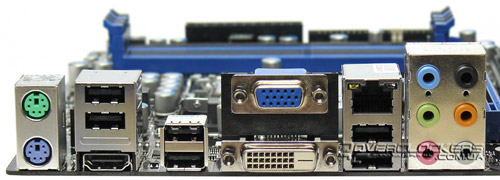

Задняя панель выглядит немного скромной: два PS/2, шесть USB-портов, D-Sub, DVI и HDMI, один сетевой порт и шесть аудиоразъемов.

MSI H55M-E33

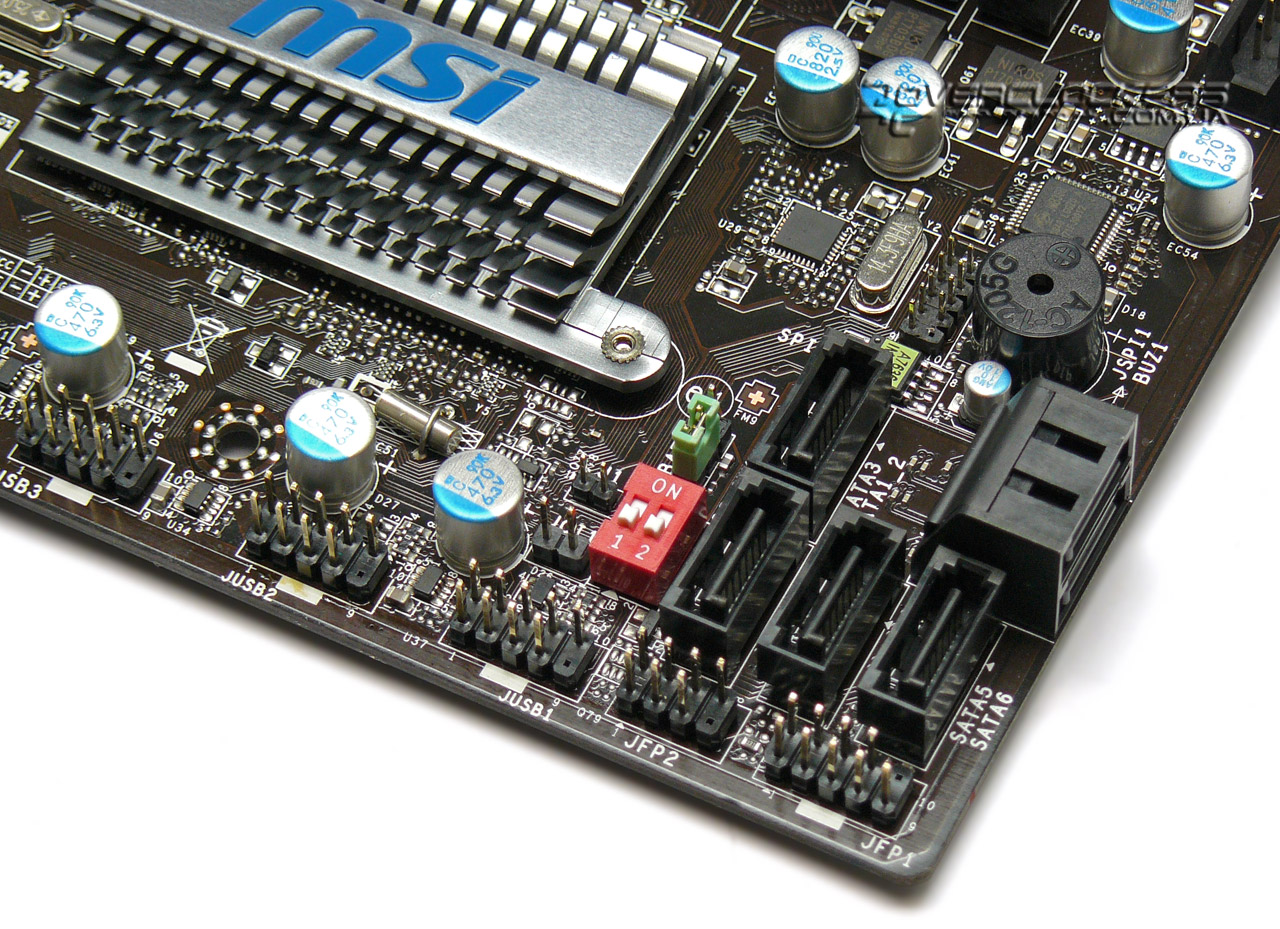

Для любителей аппаратного оверклокинга, когда система сама подбирает необходимые параметры для повышения частоты процессора, на плате предусмотрен DIP-переключатель (технология OC Switch), позволяющий разогнать систему на 10, 15 или 20% от номинала.

MSI H55M-E33


BIOS

BIOS MSI H55M-E33

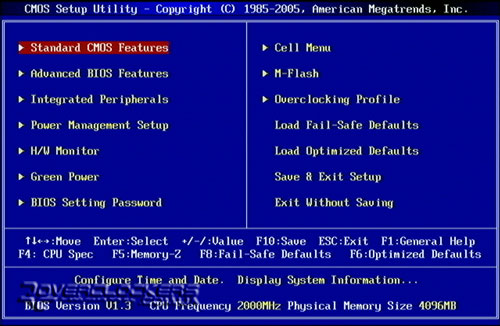

BIOS основан на микрокоде AMI. Количество всевозможных настраиваемых параметров позволяет достаточно тонко настроить систему.

BIOS MSI H55M-E33

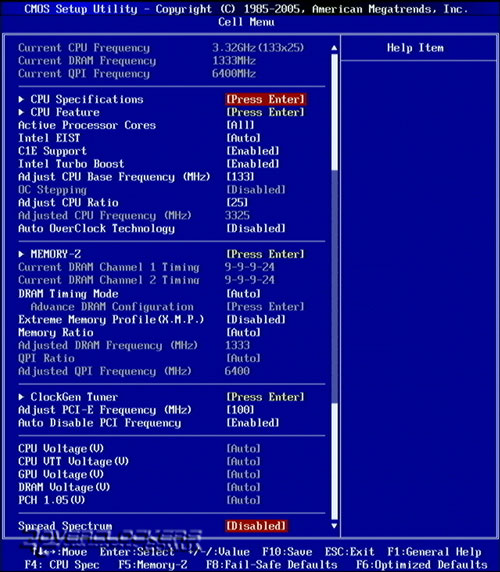

Все необходимые параметры для разгона сосредоточены в разделе Cell Menu. Здесь сразу же можно изменить количество активных процессорных ядер, отключить энергосберегающие технологии и Turbo Boost, управлять частотами Bclk (100-600 МГц) и шины PCI Express (90-190 МГц), множителями CPU и памяти, а также напряжениями питания. Множитель QPI на нашей плате увы, был заблокирован.

BIOS MSI H55M-E33

Помимо OC Switch для разгона предусмотрен пункт Auto OverClocking Technology. Достаточно активировать его, перезагрузить систему и плата сама подберет необходимые параметры для увеличения частоты процессора.

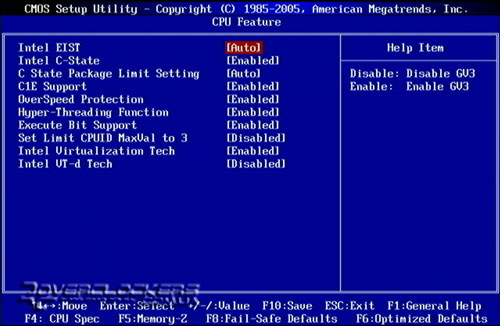

Управление большим количеством поддерживаемых процессором технологий уже находится в подразделе CPU Feature.

BIOS MSI H55M-E33

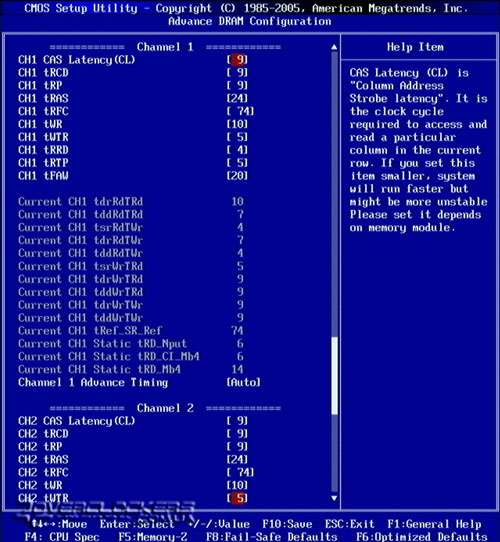

Узнать информацию об установленных в систему модулях памяти можно в подразделе Memory-Z, а сами тайминги уже настроить в Advanced DRAM Configuration. Параметры доступны для двух каналов сразу.

BIOS MSI H55M-E33

Диапазон изменений напряжений питания представлен в следующей таблице:

Параметр Диапазон изменений
CPU Voltage От + 0,0 до + 0,453 В с шагом 0,001 В
CPU VTT Voltage От 0,451 до 2,018 В с шагом 0,005–0,006 В
GPU Voltage От + 0,0 до + 0,453 В с шагом 0,001 В
DRAM Voltage От 0,978 до 1,898 В с шагом 0,006–0,009 В
PCH 1.05 От 0,451 до 1,953 В с шагом 0,005–0,006 В

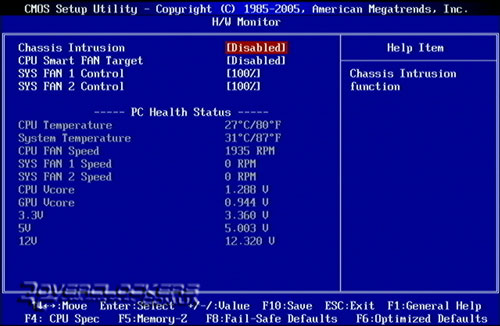

Мониторинг ограничен напряжениями на линиях питания платы, на процессоре и встроенном графическом ядре, скоростью вращения трех вентиляторов, температурами CPU и системы. В этом разделе также можно настроить управление вентиляторами.

BIOS MSI H55M-E33

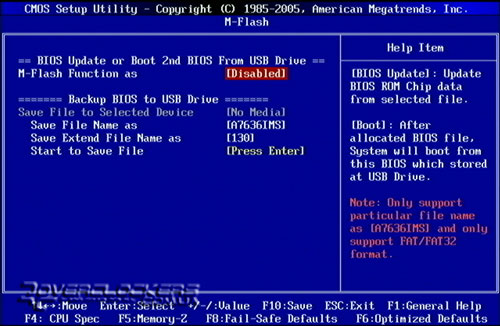

Для обновления BIOS предназначен раздел M-Flash. Только файл обязательно необходимо располагать в корне диска, иначе плата его не найдет. Также в случае повреждения микрокода можно будет загрузиться с флэш-драйва и востановить BIOS.

BIOS MSI H55M-E33

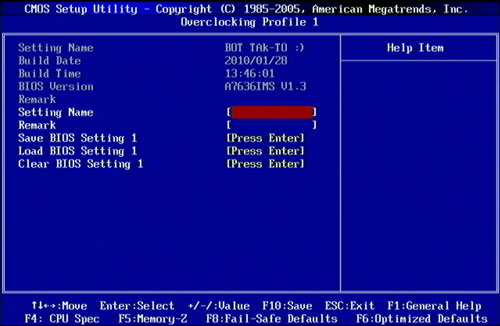

Энтузиасты оценят возможность сохранения в разделе Overclocking Profile до шести профилей с настройками системы, каждый из которых можно кратко назвать, используя любые символы латинского алфавита.

BIOS MSI H55M-E33

Тут же можно будет настроить количество «старт-стопов» при неудачном разгоне, пока система не станет загружаться с более щадящими настройками по умолчанию.


Программное обеспечение

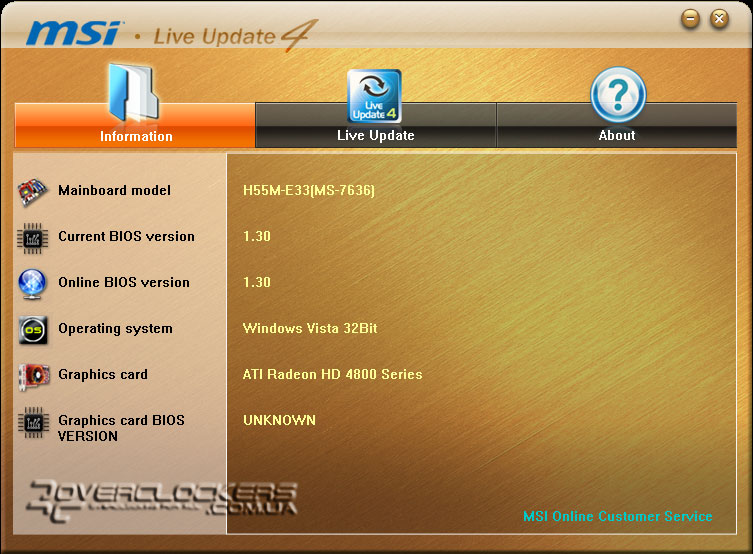

В комплекте с MSI H55M-E33 кроме драйверов поставляется еще несколько утилит. Одна из них — MSI Live Update 4, предназначена для обновления BIOS. Но лучше этот процесс производить при помощи M-Flash, так как есть вероятность сбоя во время прошивки из-под операционной системы, что чревато выходом платы из строя.

MSI Live Update 4

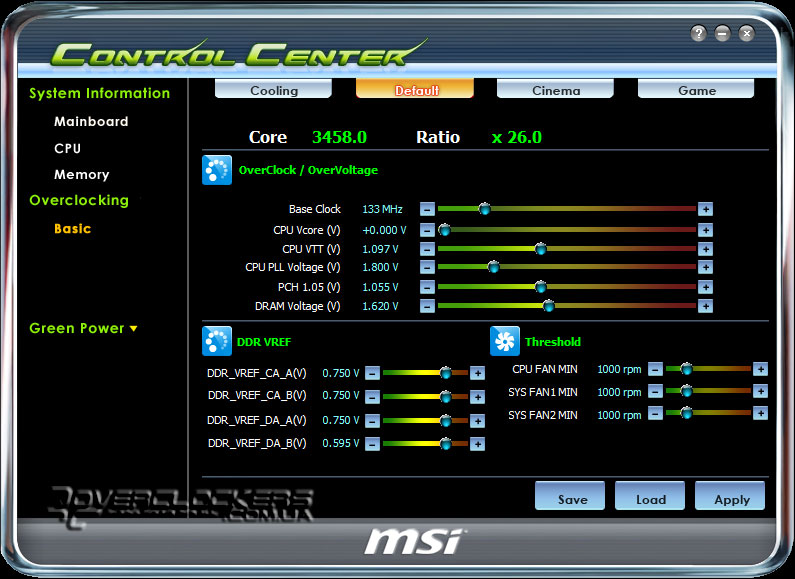

Control Center предназначен для мониторинга, разгона и контроля энергосберегающих функций.

MSI Control Center


Разгон

Казалось бы, настроек для оверклокинга предостаточно, есть все необходимые напряжения питания для изменения. Но зная любовь компания MSI урезать функциональность BIOS дешевых материнских плат, надеяться на приличный разгон не приходиться. В данном случае ограничивающим фактором стало отсутствие возможности изменять множитель шины QPI. К счастью, процессоры Clarkdale хорошо переносят высокую частоту этого интерфейса, которая может превышать пороговые 4 ГГц.

Для разгона платы использовалась та же конфигурация, что и для GA-H55M-UD2H. Напряжение на процессоре было поднято до + 0,287, остальные настройки были такими же, как и при тестировании конкурента.

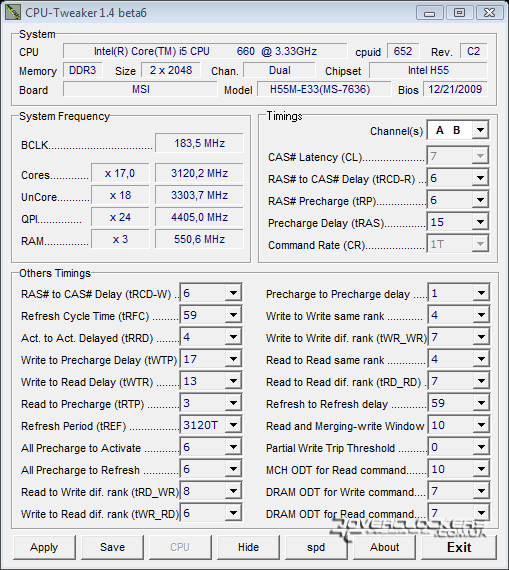

Опасения насчет разгона подтвердились — плата стабильно проходила тесты при базовой частоте не более 183 МГц. Шина QPI при этом работала на 4405 МГц, что в итоге давало скорость передачи данных 8810 МТ/с. Повышение напряжения CPU VTT к лучшему результату не привело.

Разгон MSI H55M-E33

Что интересно, один раз MSI H55M-E33 смогла загрузиться при базовой частоте 200 МГц (QPI 9600 ГТ/с!). Причем, такой показатель был достигнут случайным образом — более его повторить не удалось.

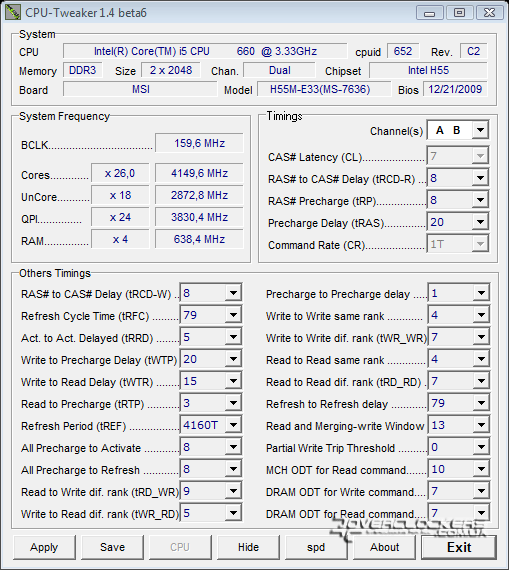

Если желания возиться с разгоном нет, но хочется поднять производительность системы, можно воспользоваться технологией Auto OverClocking Technology, которая сама подберет все необходимые параметры для повышения частоты процессора. Но тут есть одно но. Наш тестовый Core i5-660 плата разогнала до 4,0 ГГц, с Turbo Boost частота составляла 4,15 ГГц. Память при этом работала на 1280 МГц, напряжение питания CPU поднялось на + 0,179 В, а вот на модулях почему-то стояло 1,72 В.

Разгон MSI H55M-E33

Такое странное поведение с напряжением питания памяти не является какой-то особенностью данного представителя линейки продуктов на Intel H55. Все платы MSI с функцией автоматического разгона, побывавшие в нашей тестовой лаборатории, отличались постоянным задиранием напряжения до такого значения, в то время как модули всегда работали на частоте, близкой к 1333 МГц. С чем это связано, мы увы, ответа пока не получили. Поэтому рекомендовать пользоваться такой технологией можно лишь на свой страх и риск.

Фиксированный в процентном отношении разгон, доступный при использовании OC Switch выставляет те же напряжения, что и в автоматическом режиме. Тольки при поднятии частоты Bclk на 10 и 15 процентов память работает с множителем х5, а при 20% разгоне — с х4.
