Обзор материнской платы Gigabyte Z390 Designare. Крепкий хозяйственник

Возможности UEFI

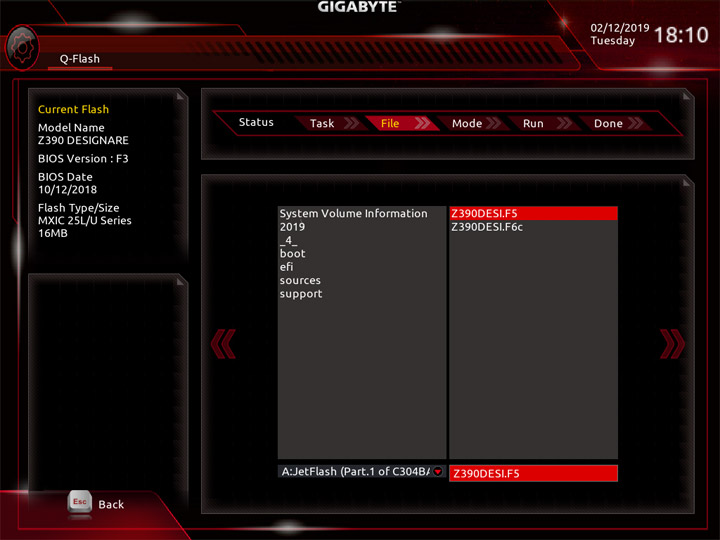

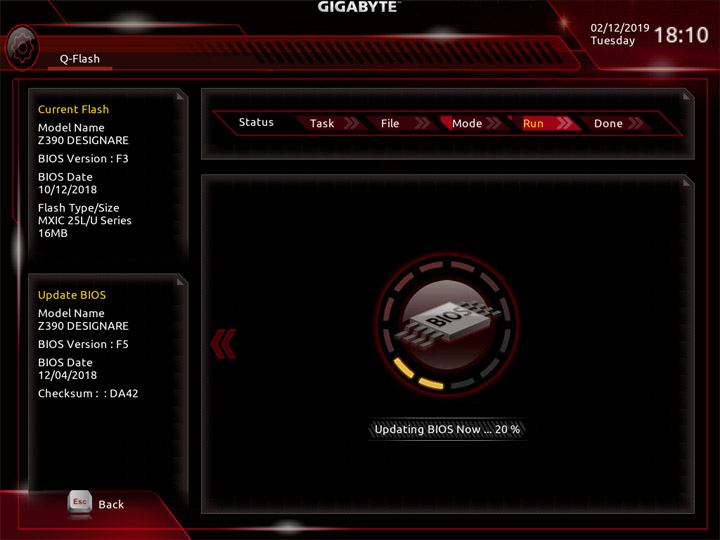

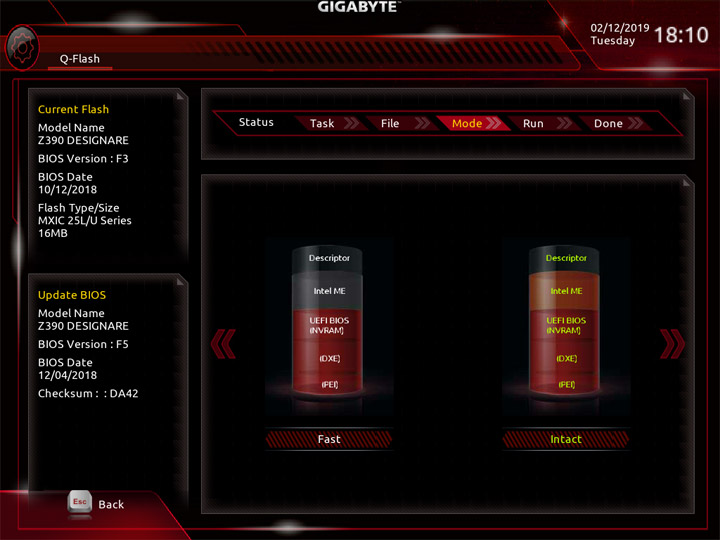

Обновление микрокода я проводил с привлечением флэшки и фирменного ПО Q-Flash, способ известный, проблем не было.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

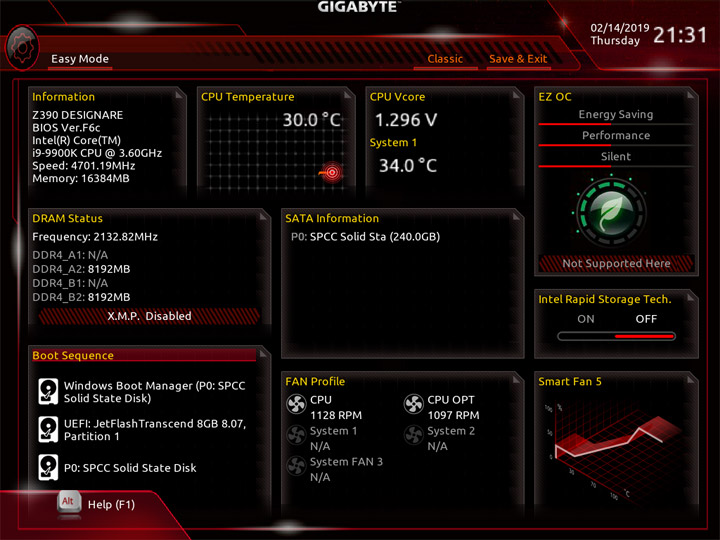

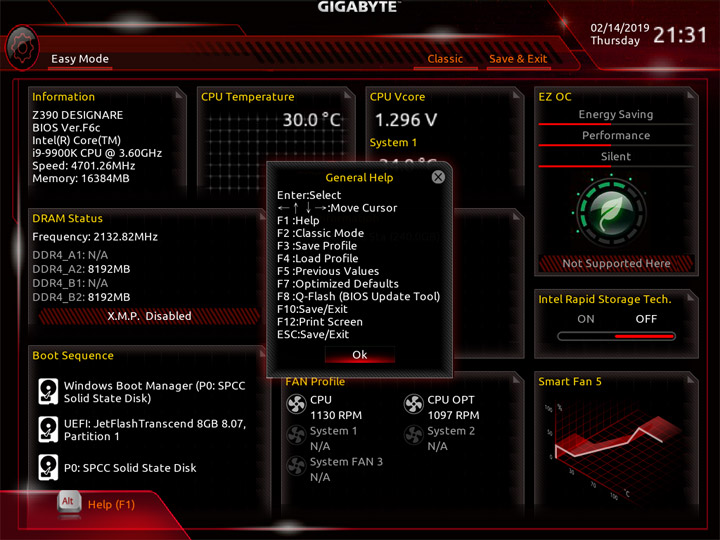

Easy Mode предназначен для малоподготовленных пользователей. Здесь можно: активировать XMP, выбрать нужное загрузочное устройство, попасть в среду для наладки работы охладителей (о ней чуть позже).

Gigabyte Z390 DesignareGigabyte Z390 Designare

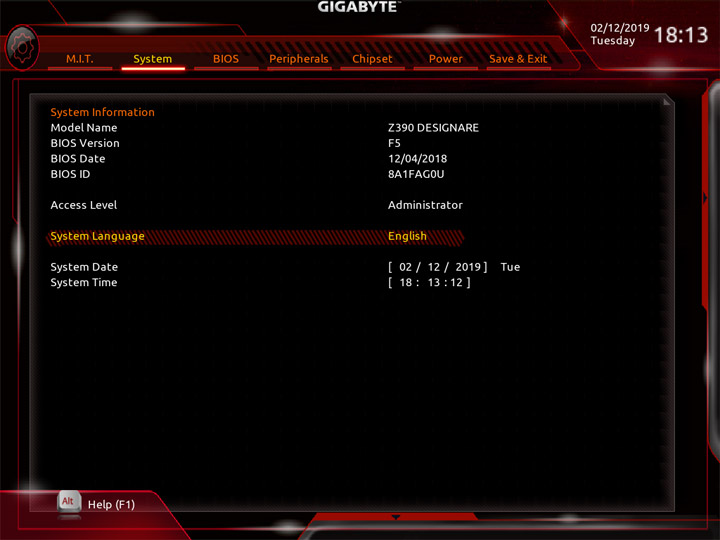

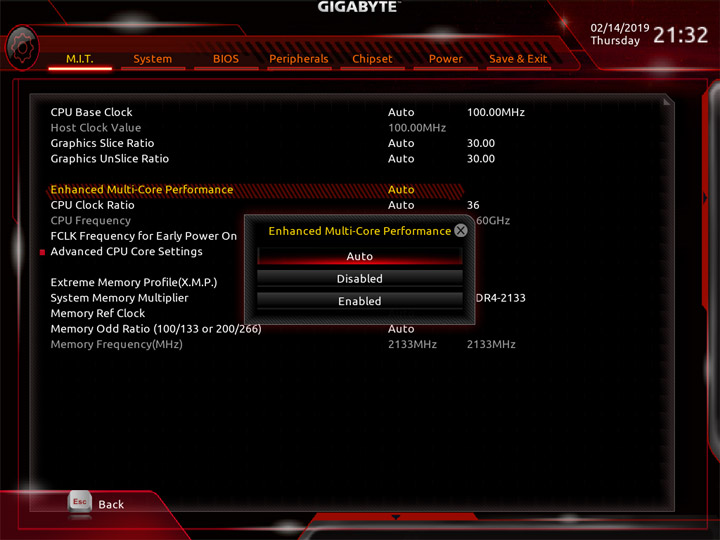

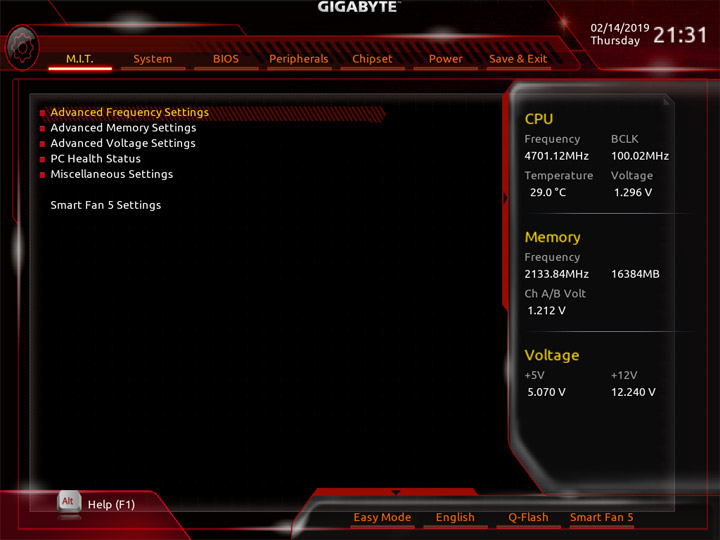

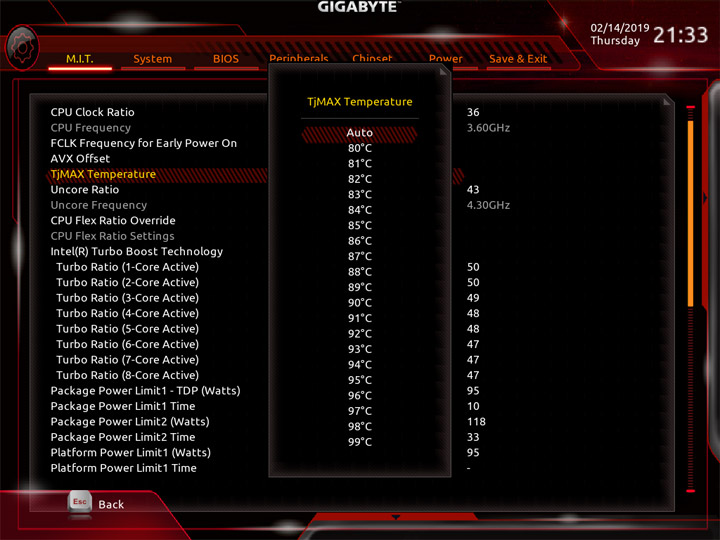

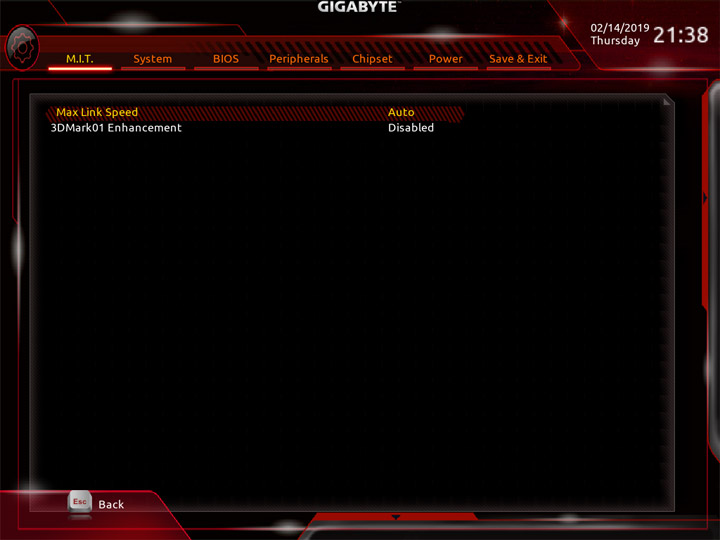

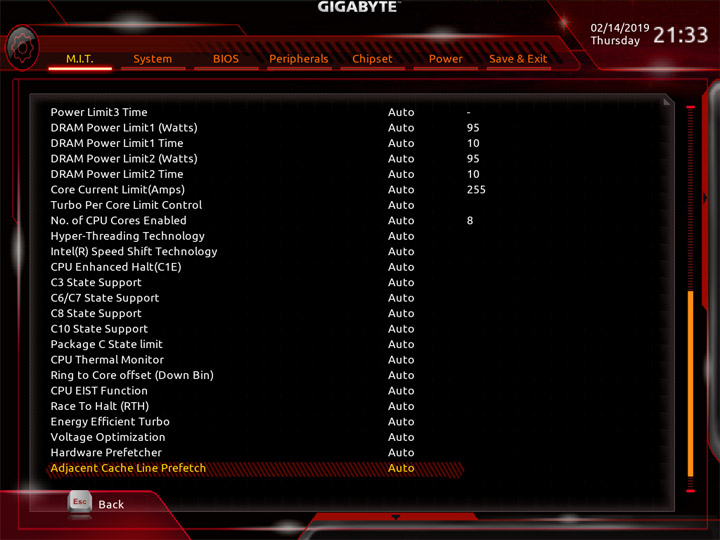

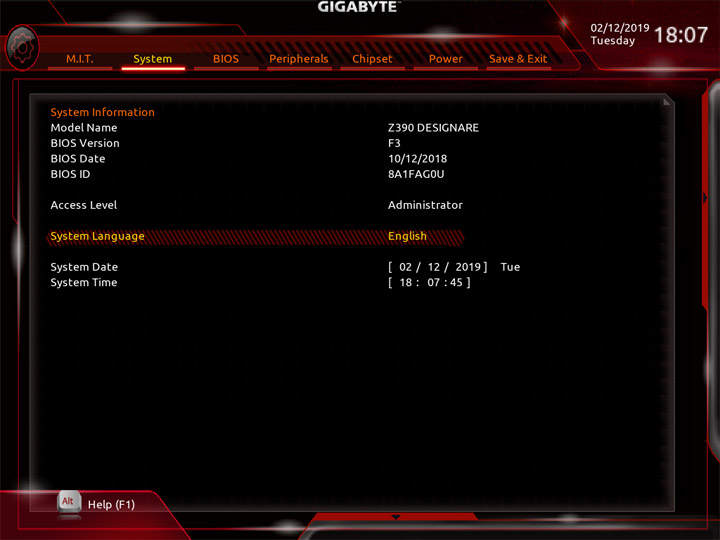

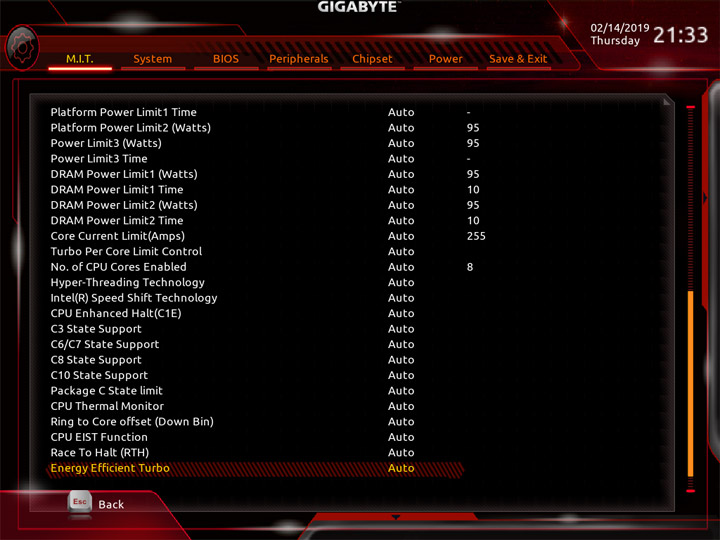

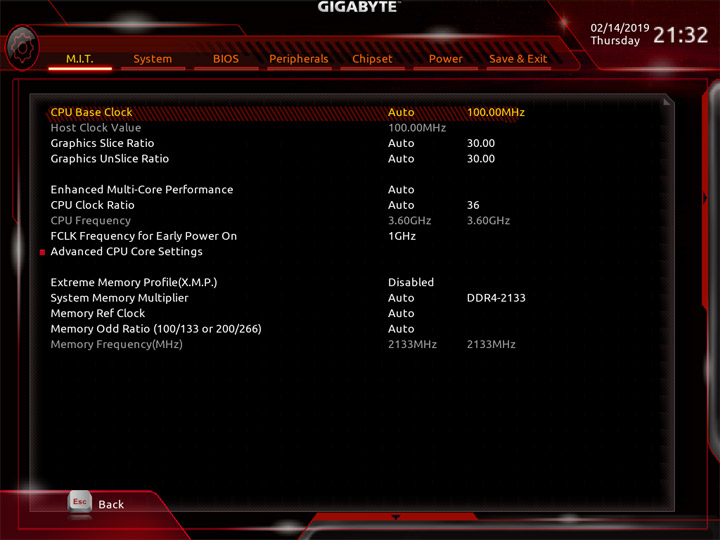

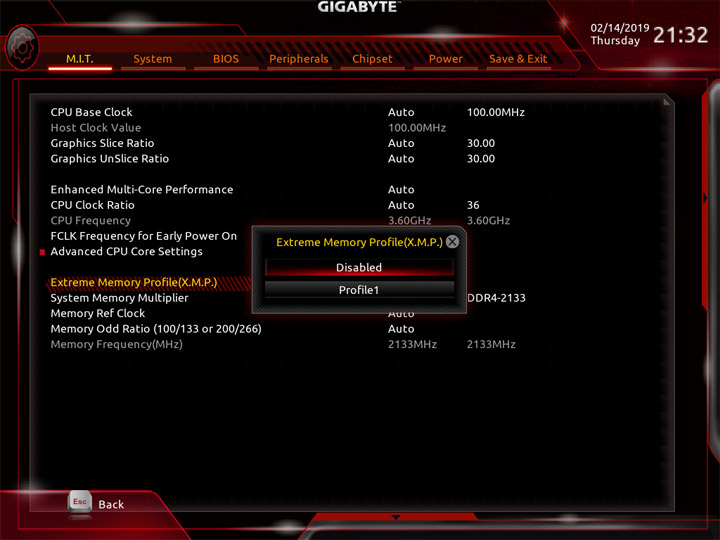

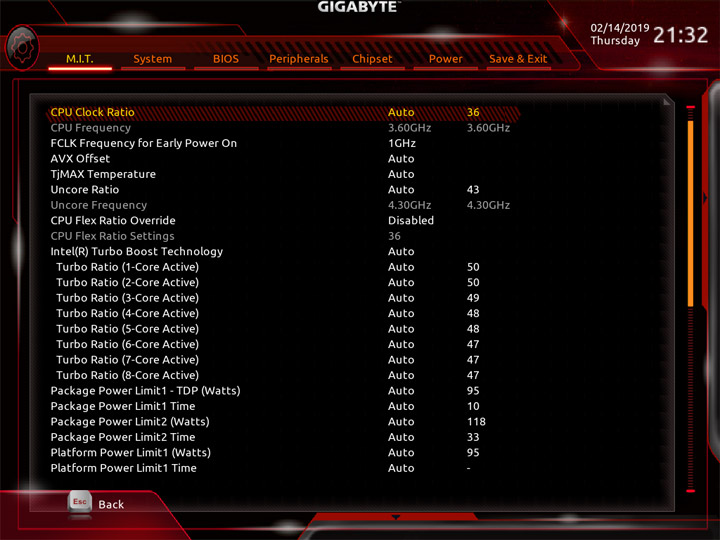

Общая структура расширенного меню не меняется уже долгие годы. Заглавный пункт — M.I.T. — предлагает рубрики для проведения разгона системы. Я не увидел никакого механизма по упрощённому оверклокингу, кроме активации XMP. С другой стороны, наполнение пунктами меню полное, в проведении мероприятий собственными силами ничего помешать не должно.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

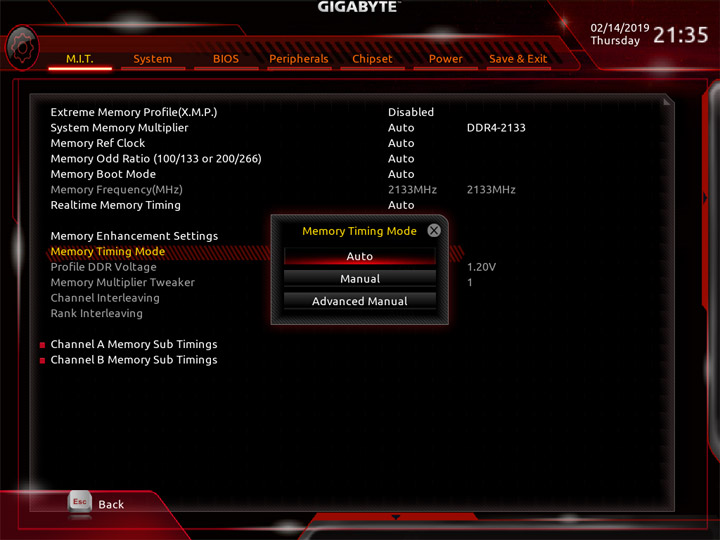

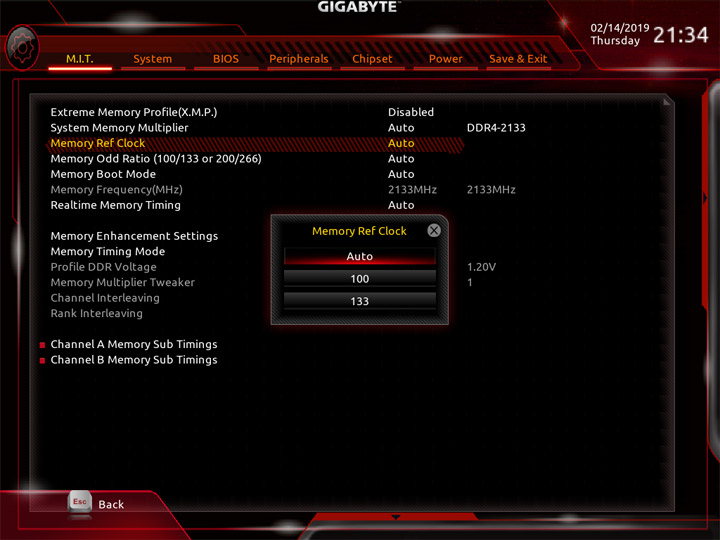

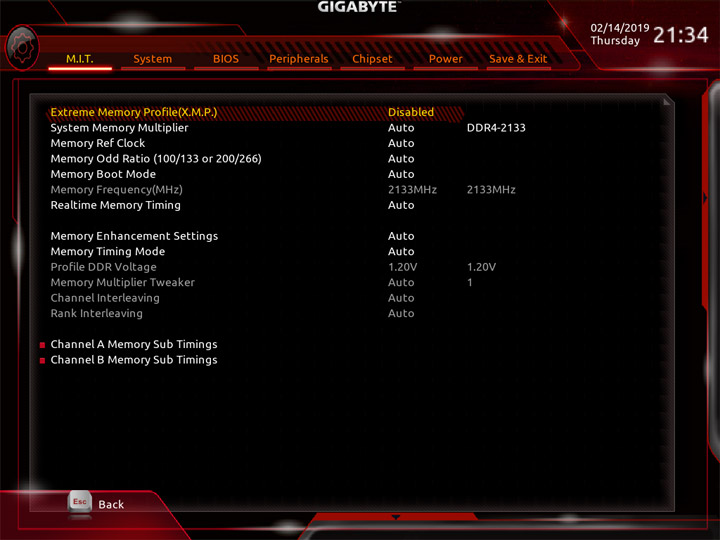

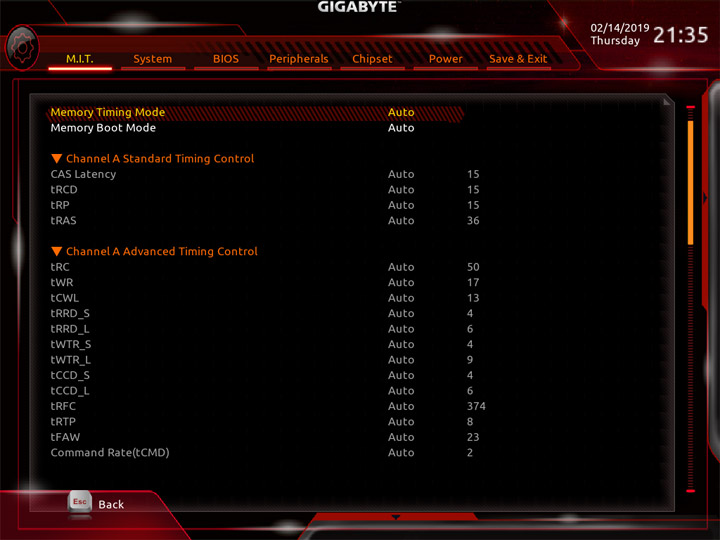

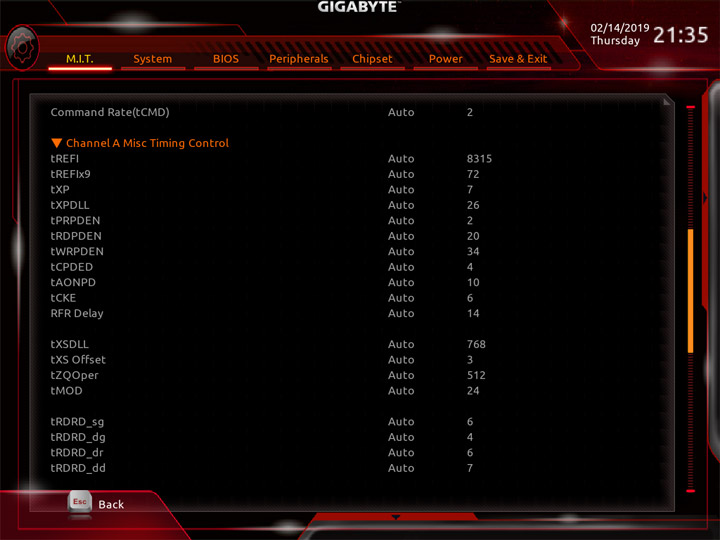

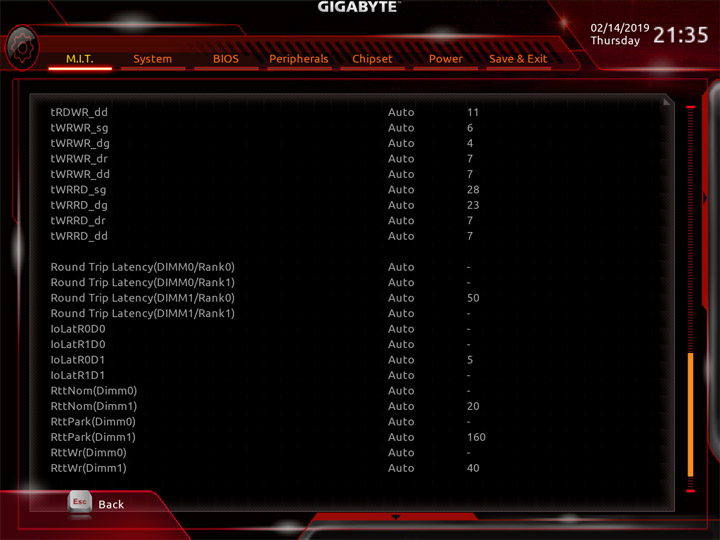

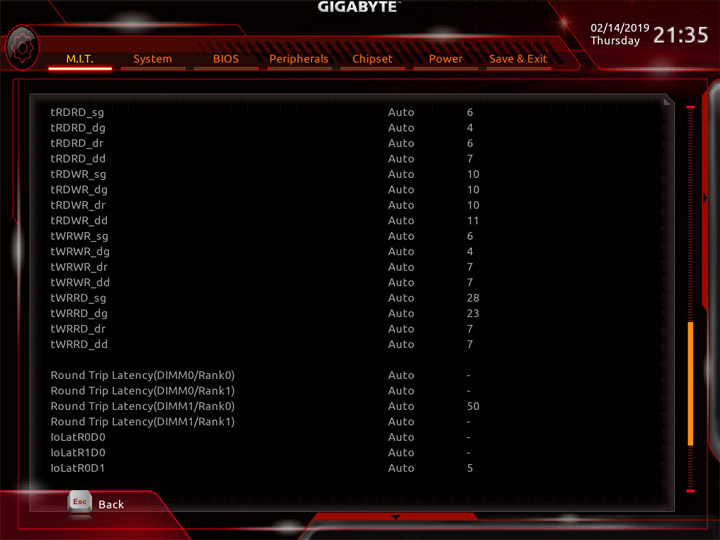

Для упрощения восприятия финальной частотной формулы ОЗУ множители поменяли на числа в «МГц», но сам пункт переименовать забыли. Настроить можно будет ряд вторичных и третичных задержек.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

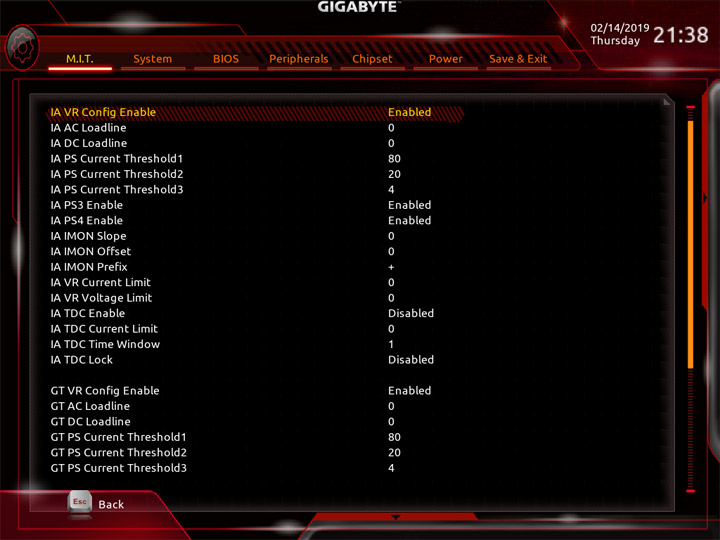

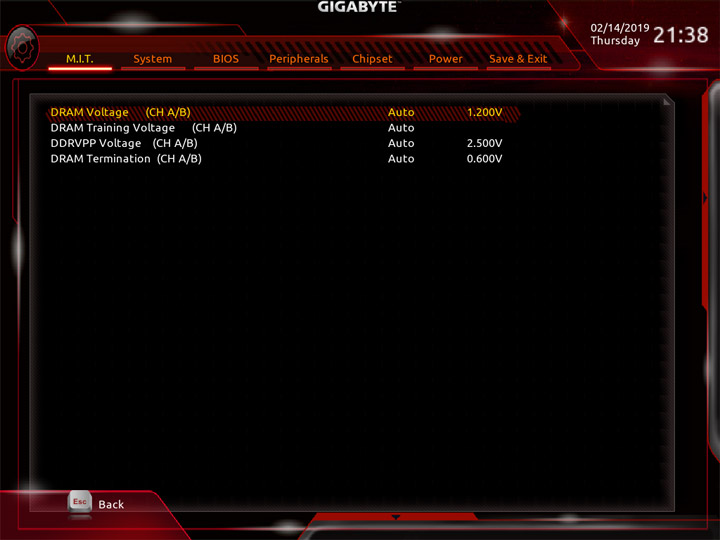

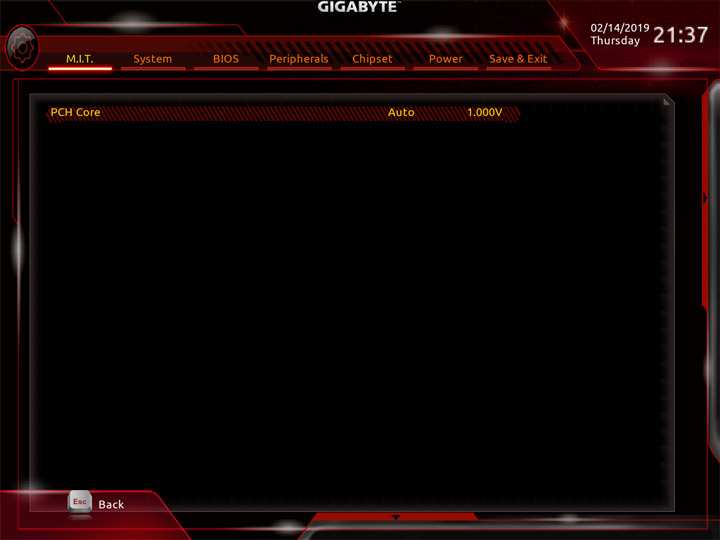

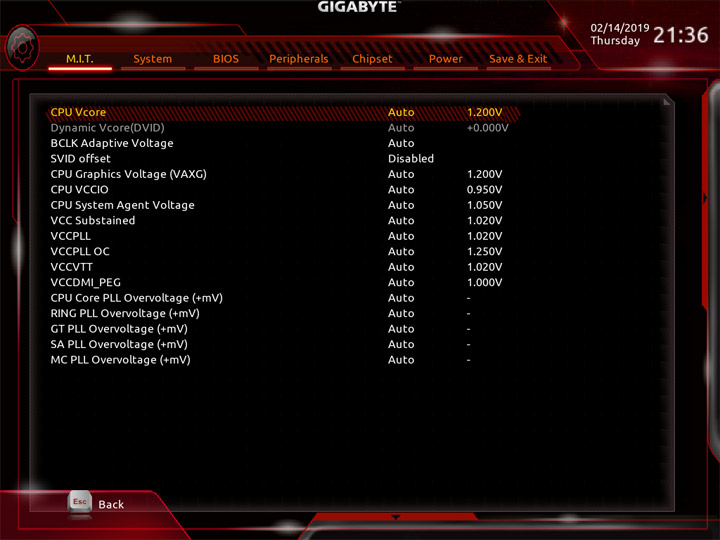

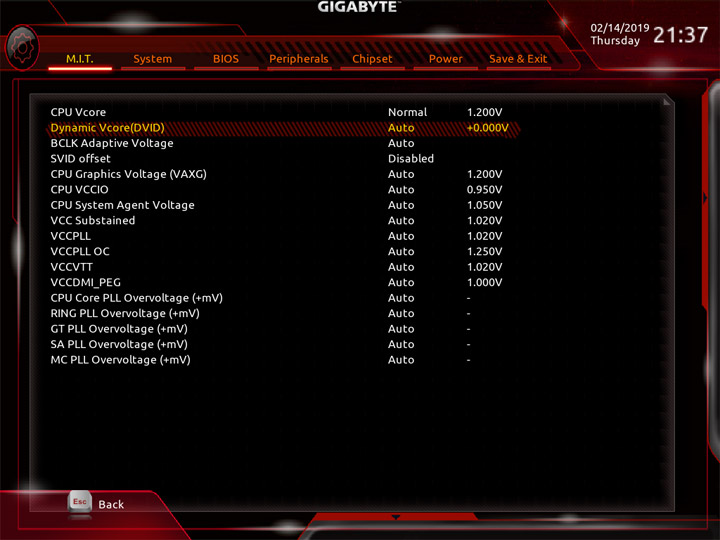

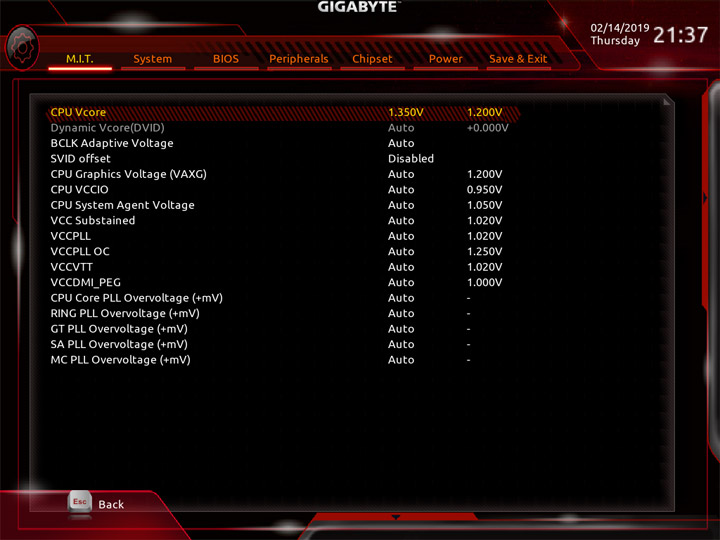

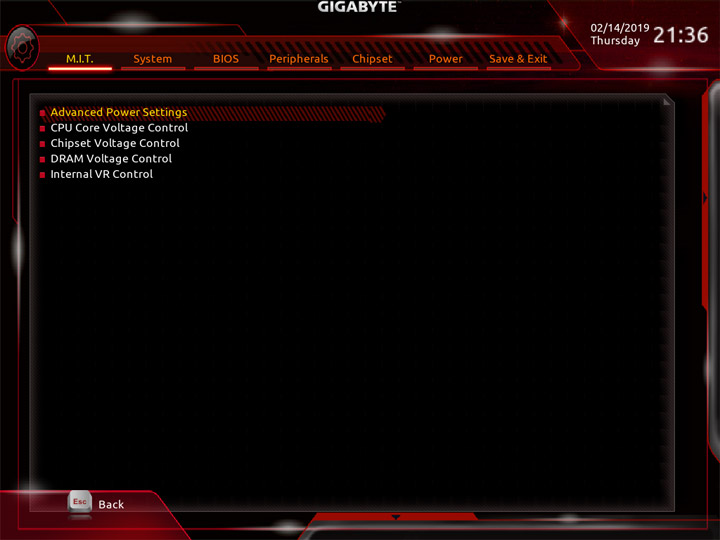

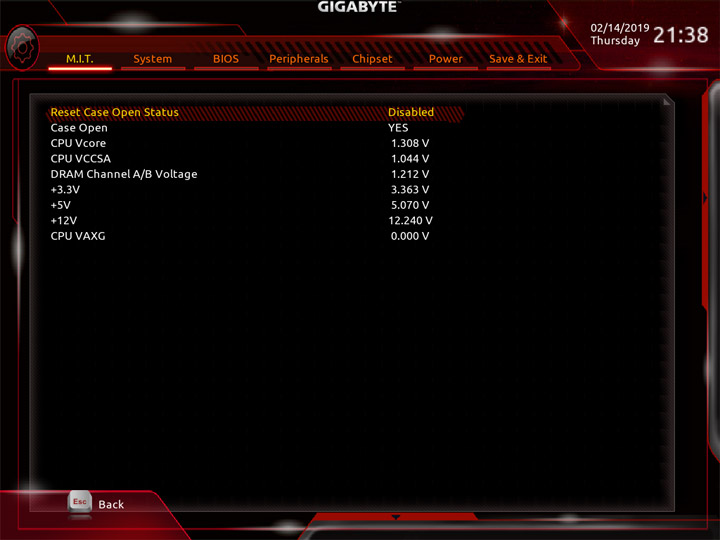

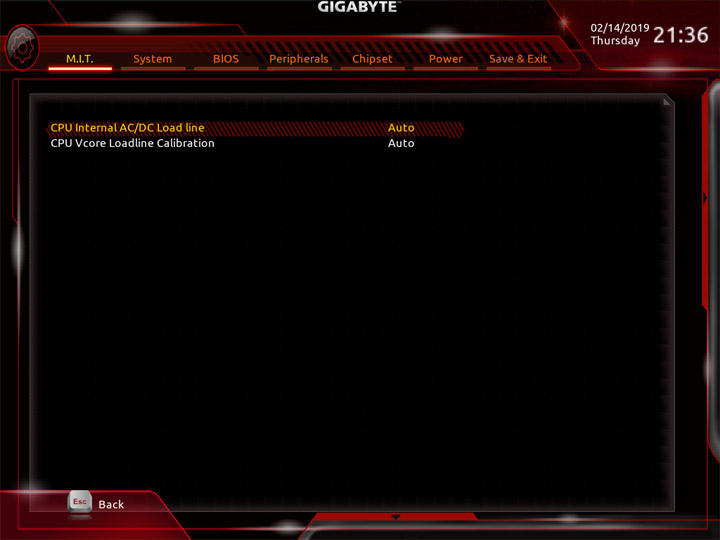

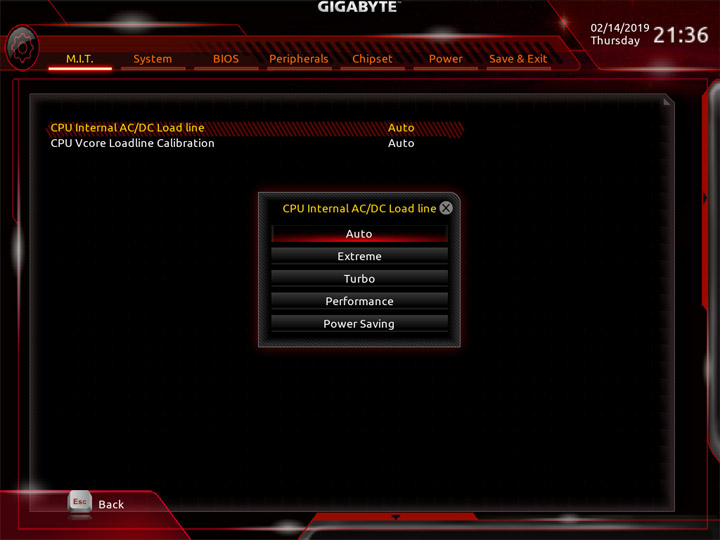

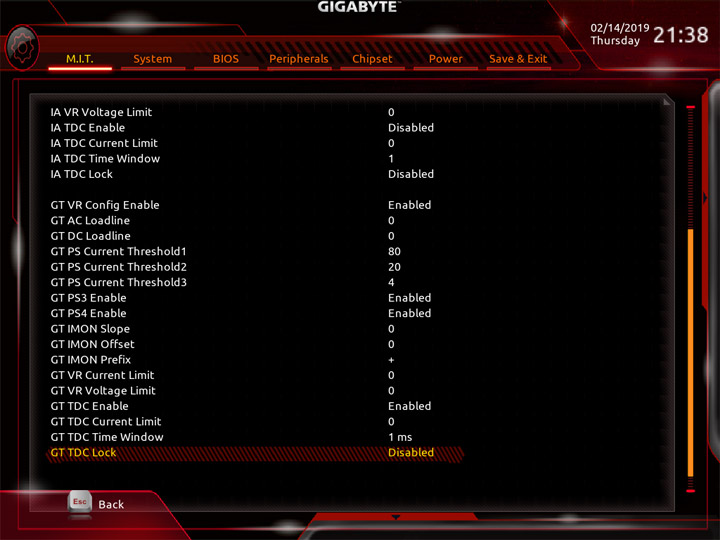

Особо некомфортно себя чувствовать в меню по управлению напряжениями. Есть множество вложенных страниц, при работе на одной из них достаточно трудно понять, как вернуться назад и сколько (лишних) шагов придётся сделать для доступа к другим пунктам. Общее их число невелико и мне не понятно зачем их делить вообще. Главное — есть обильное число профилей LLC. Напряжение ЦП можно указать в явном виде или задать уровень компенсации (offset). Дополнительно удивила система мониторинга за текущими напряжениями — наблюдения за достаточно важным CPU IO отсутствует, поэтому придётся полностью довериться установкам.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

Ключевые переменные и их пределы собраны в общей таблице.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–500 0,01
CPU Clock Ratio (Multiplier) 8–127 1
CPU Vcore (В) 1,1–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme/UltraExtreme
Uncore Ratio (Multiplier) 8–85 1
System Memory Multiplier 8–63
8–83
1
1,33
DRAM Voltage (В) 1,0–2,0 0,01
CPU System Agent Voltage (В) 0,8–1,5 0,01
CPU VCCIO (В) 0,8–1,5 0,01
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,5–1,5 0,005

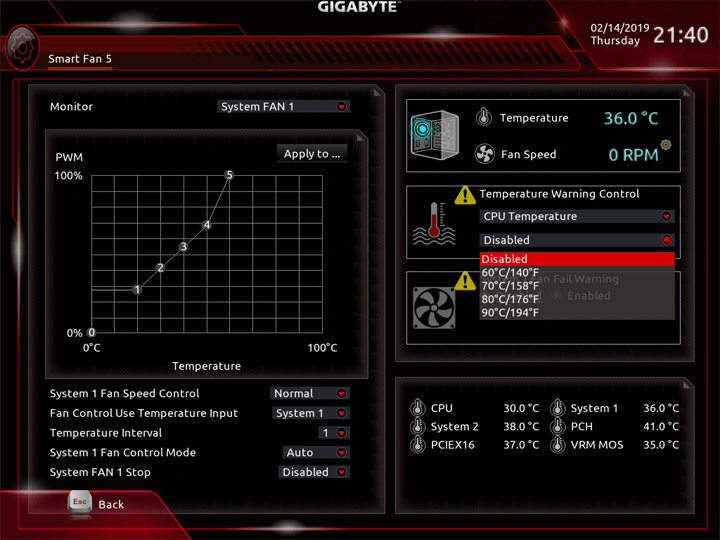

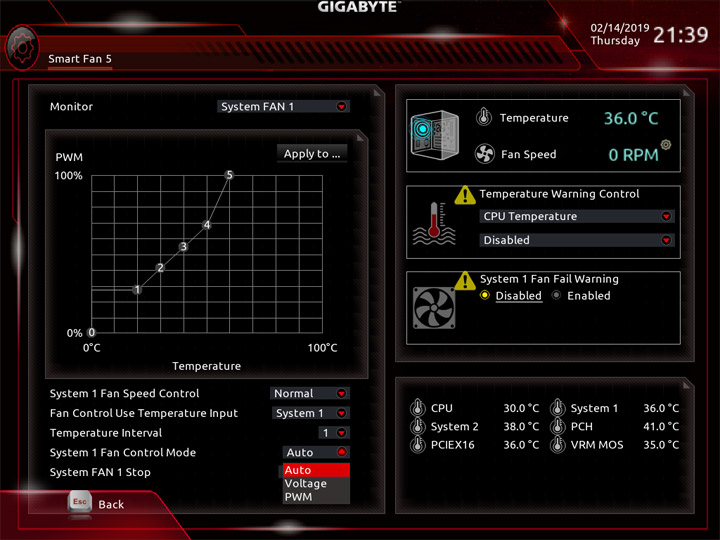

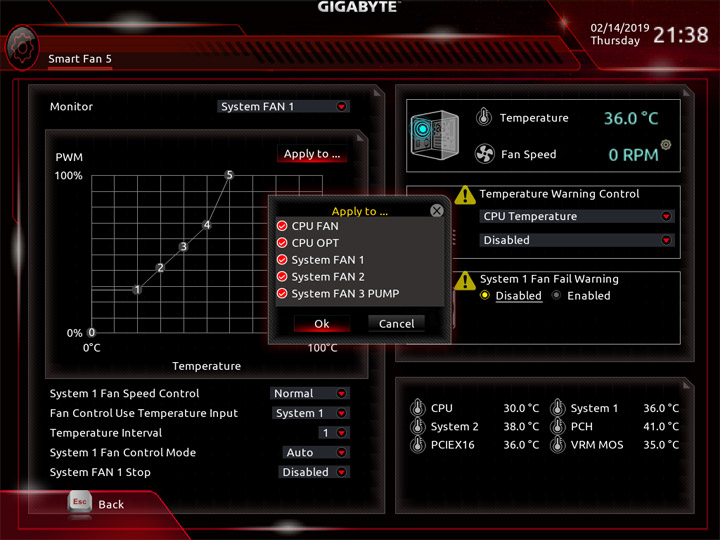

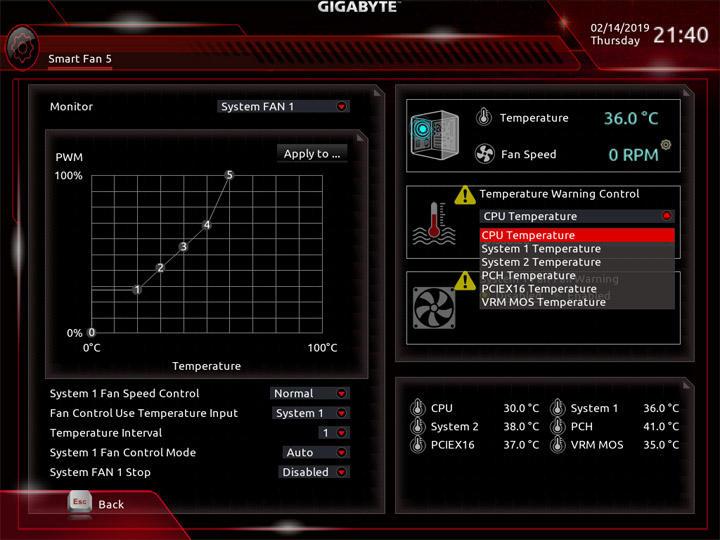

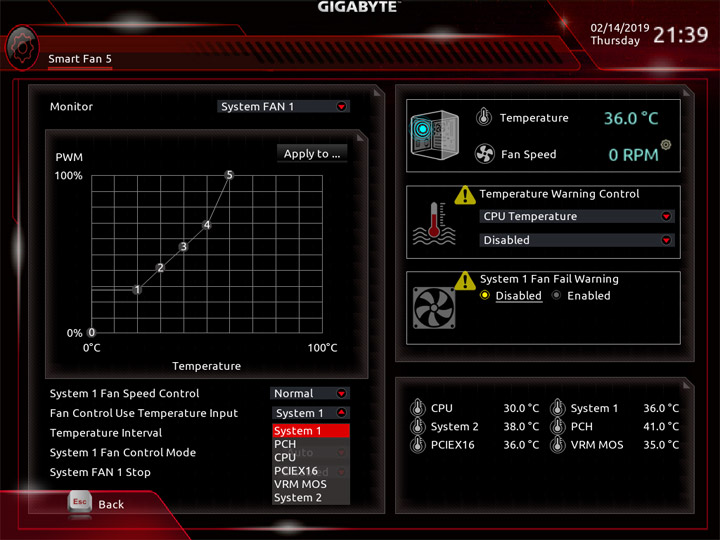

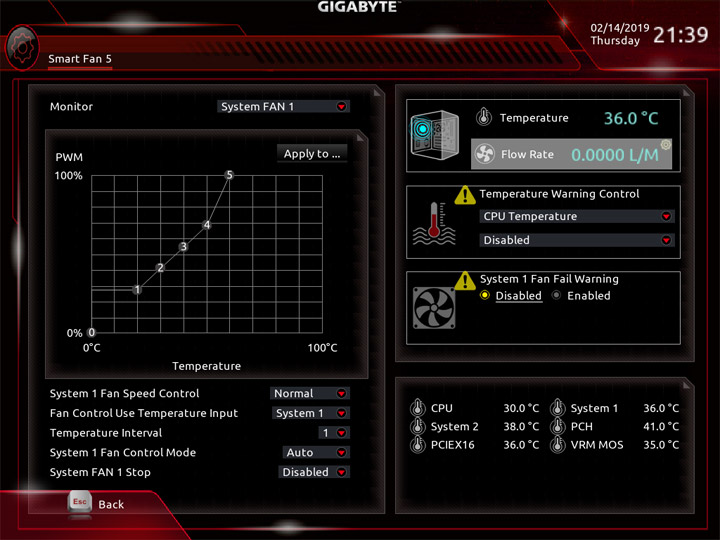

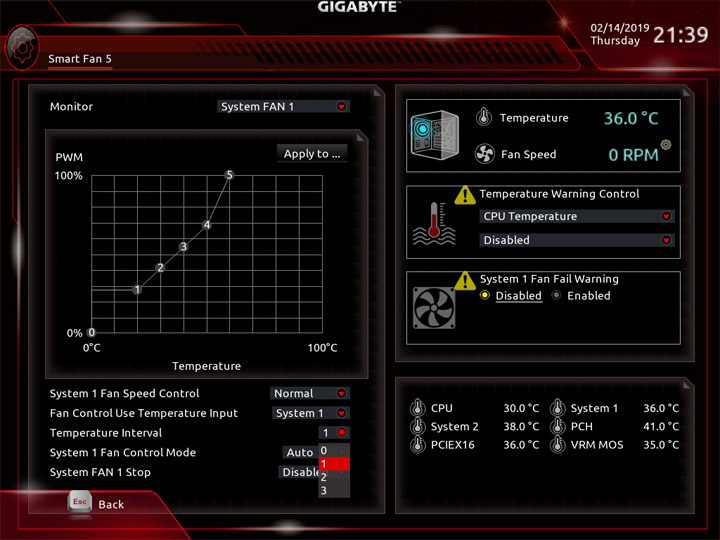

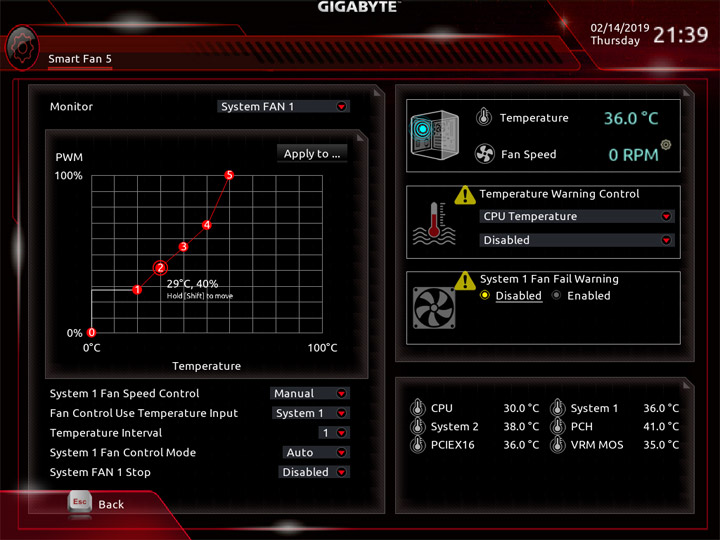

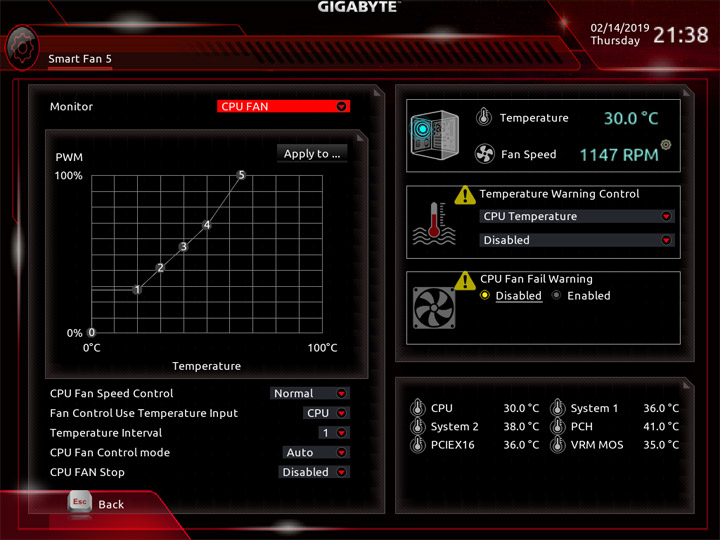

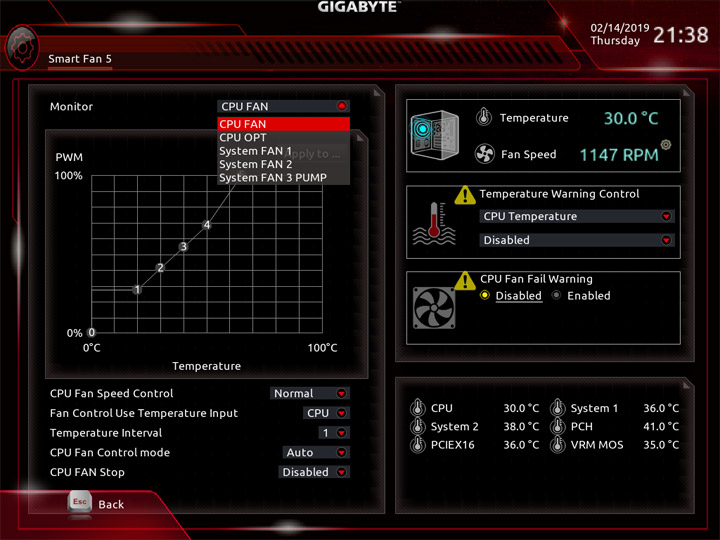

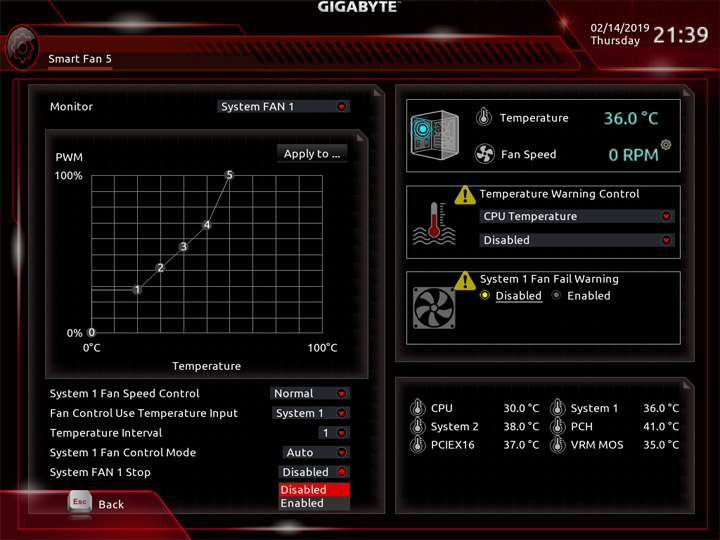

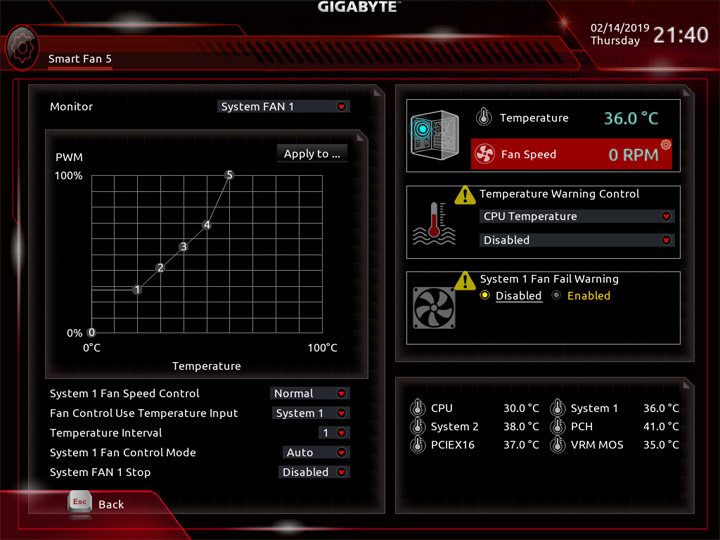

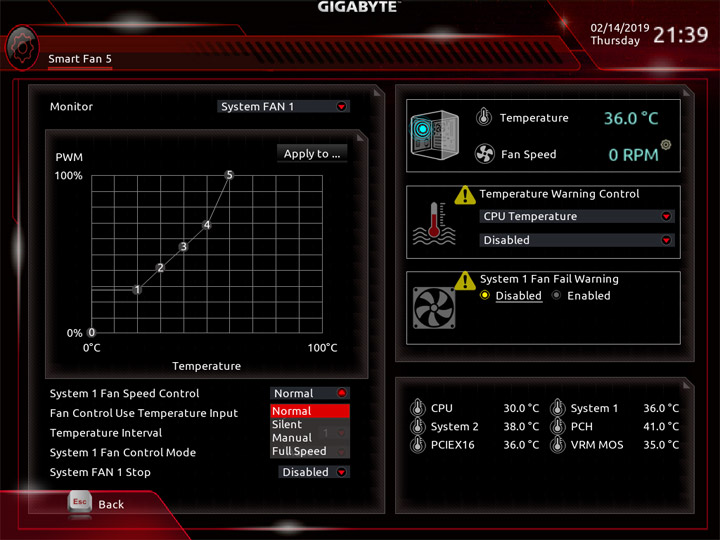

На плате есть шесть датчиков температуры, особо ценный — с участка VRM. Температурные показатели можно использовать в качестве отправной точки для работы охладителей, которых, напомню, здесь допускается пять единиц. Датчик оборотов (тахометр) можно переключить в режим отчёта о потоке из состава СЖО.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

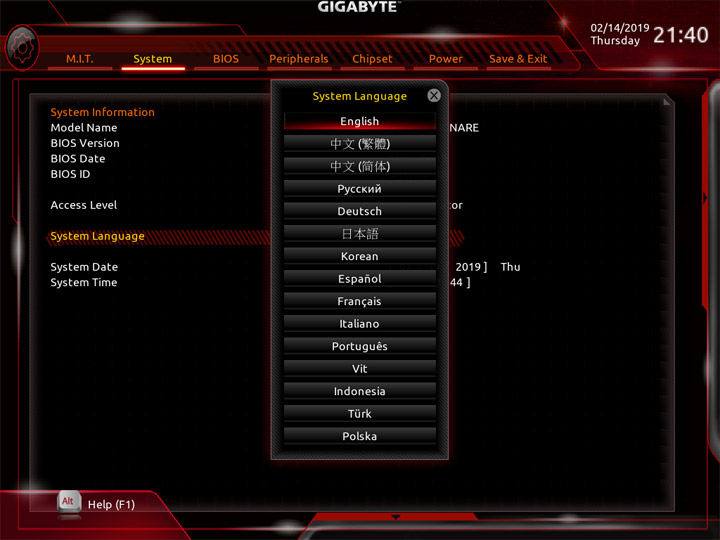

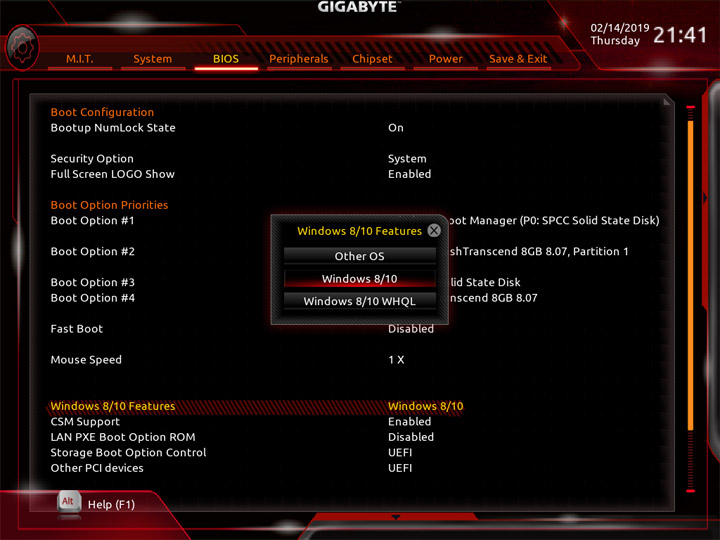

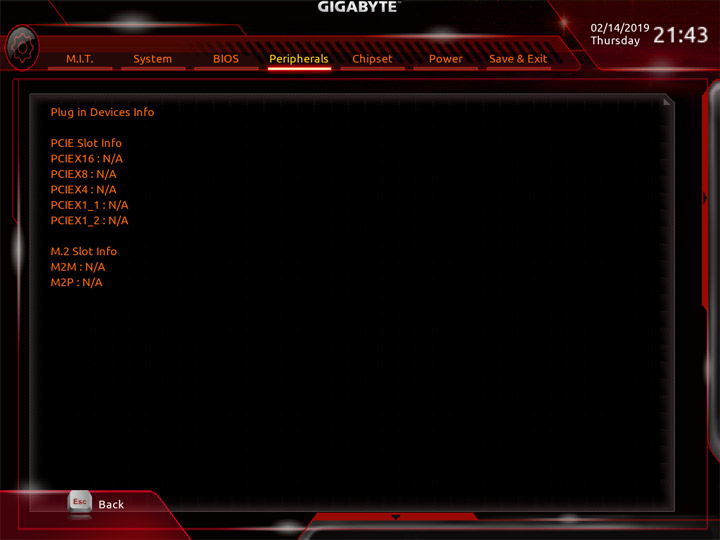

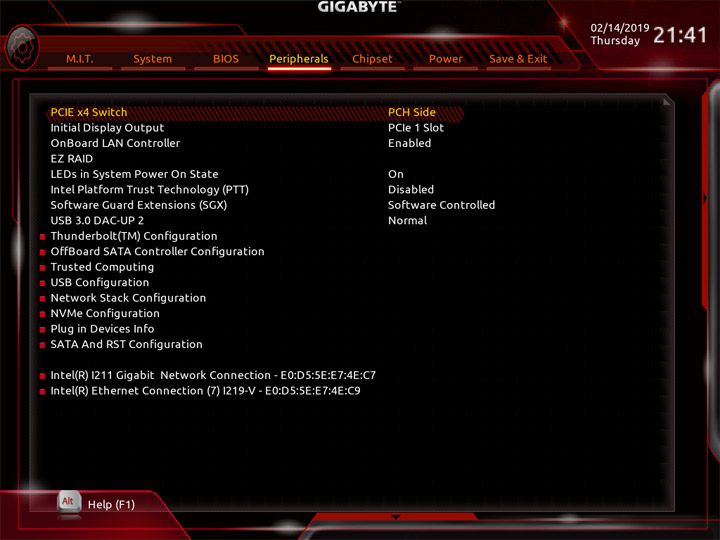

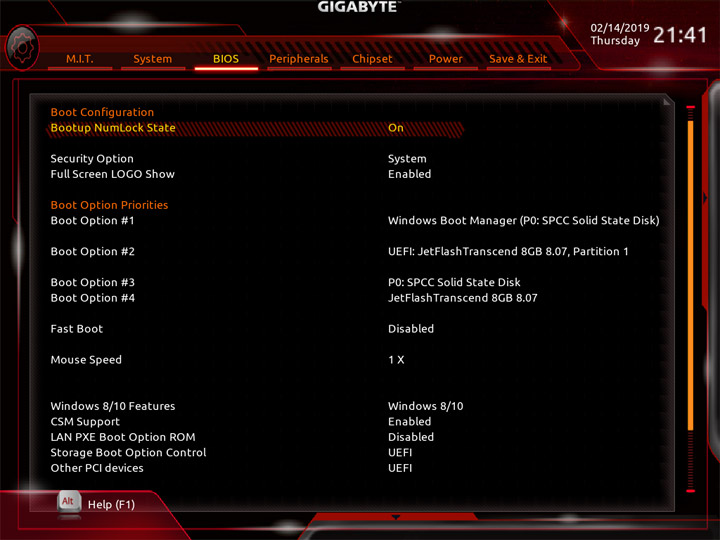

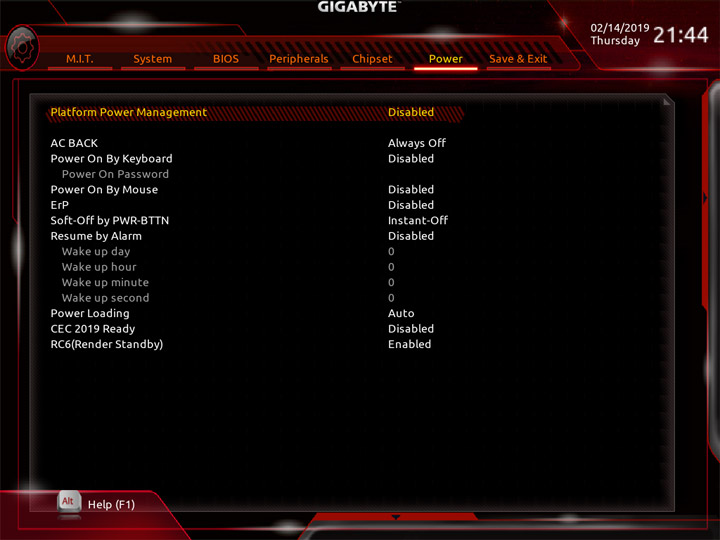

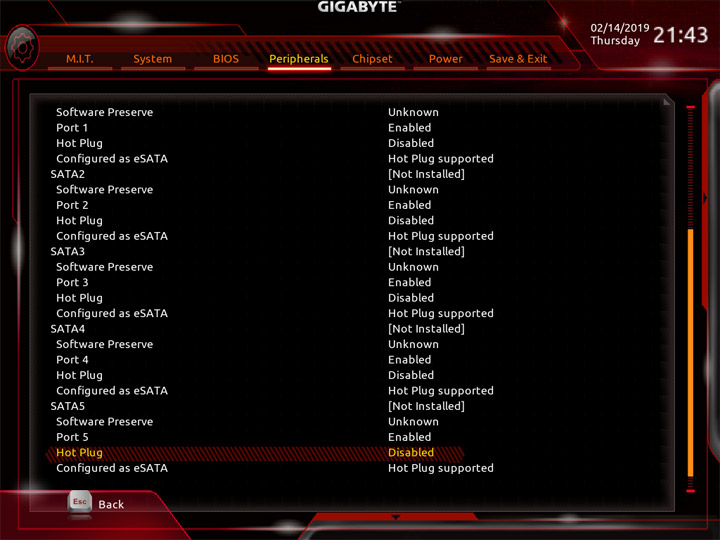

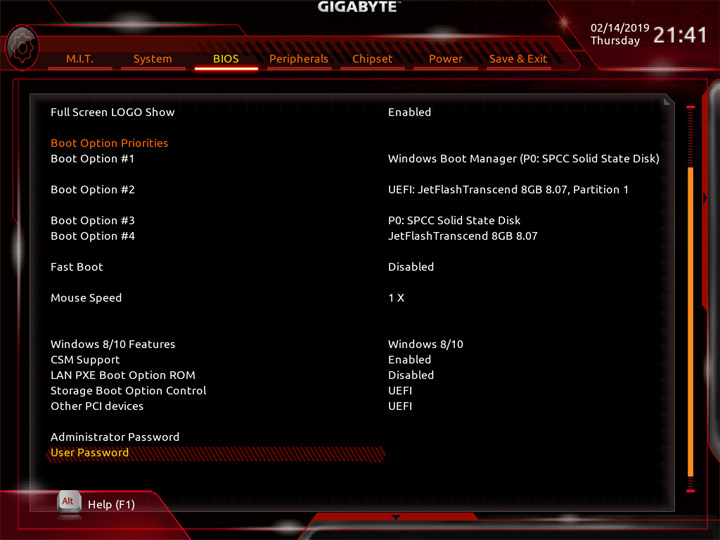

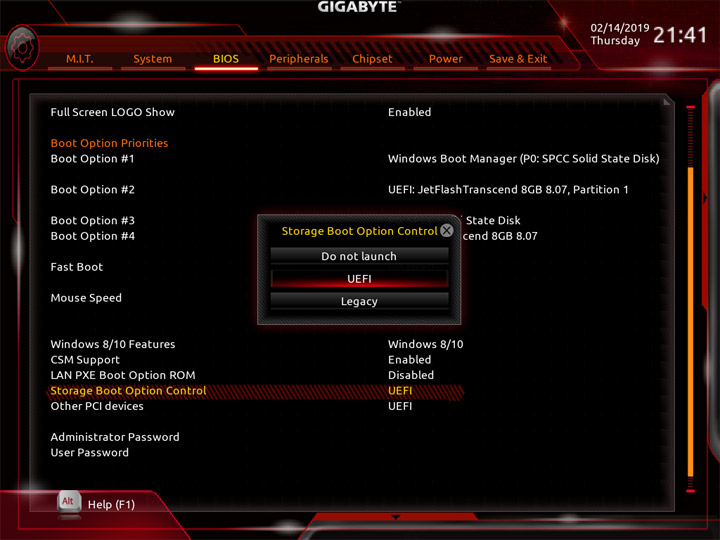

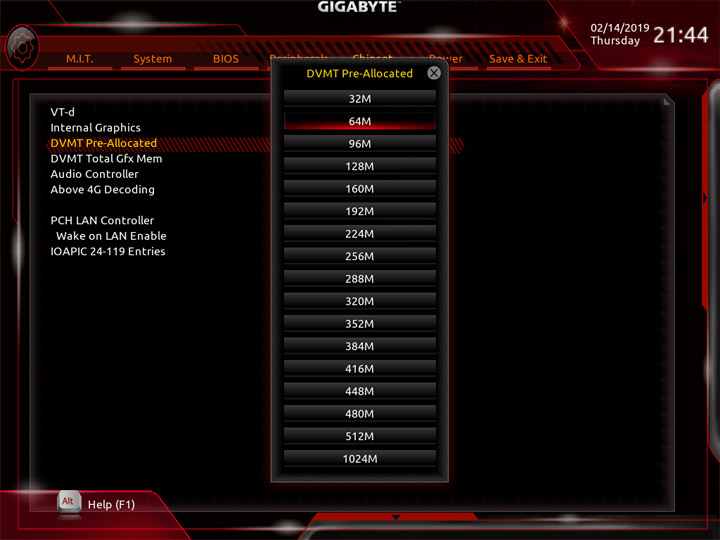

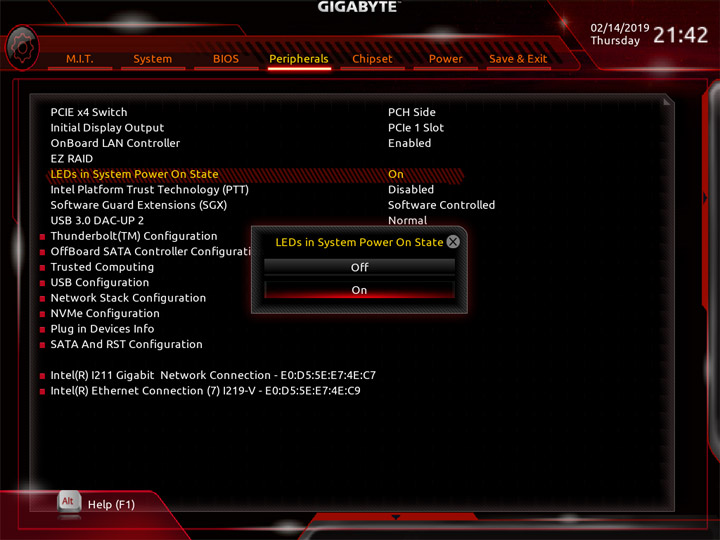

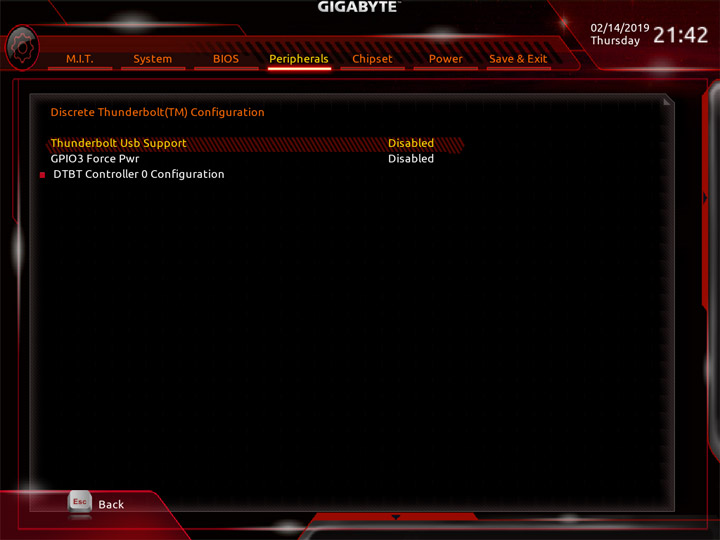

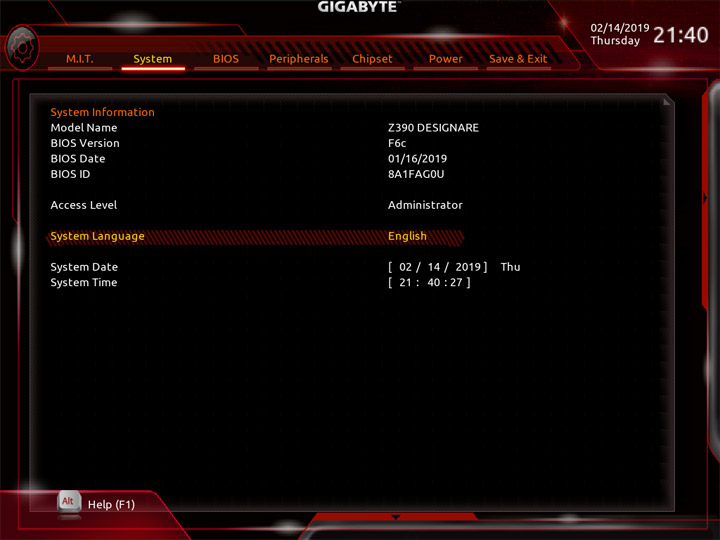

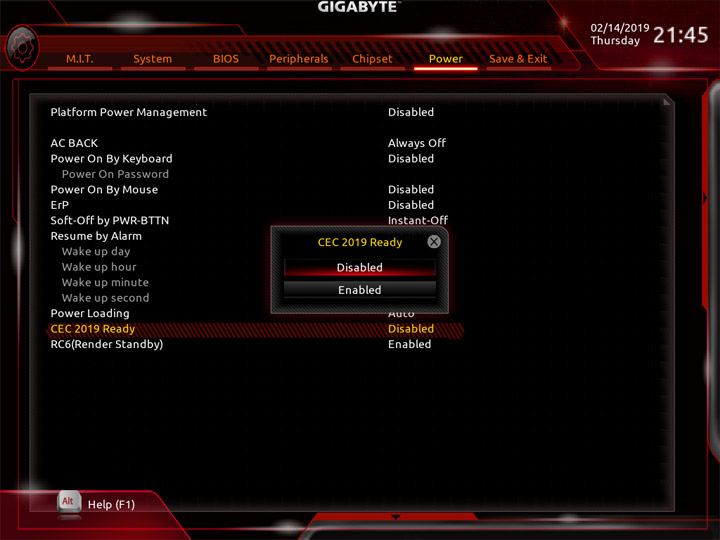

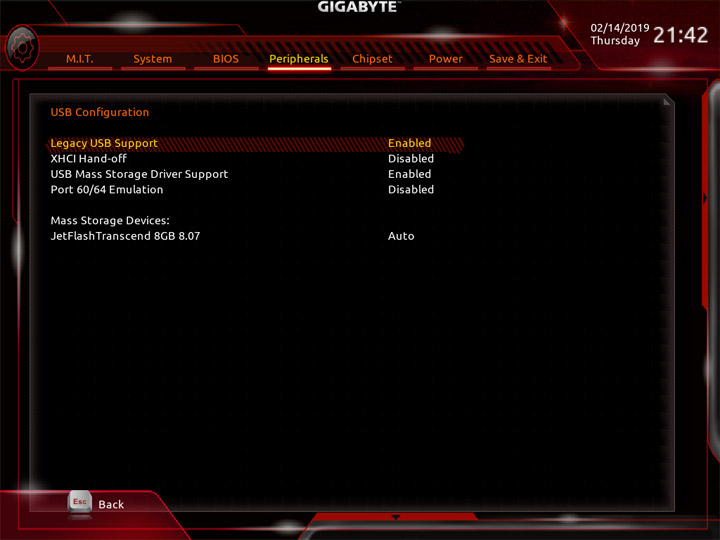

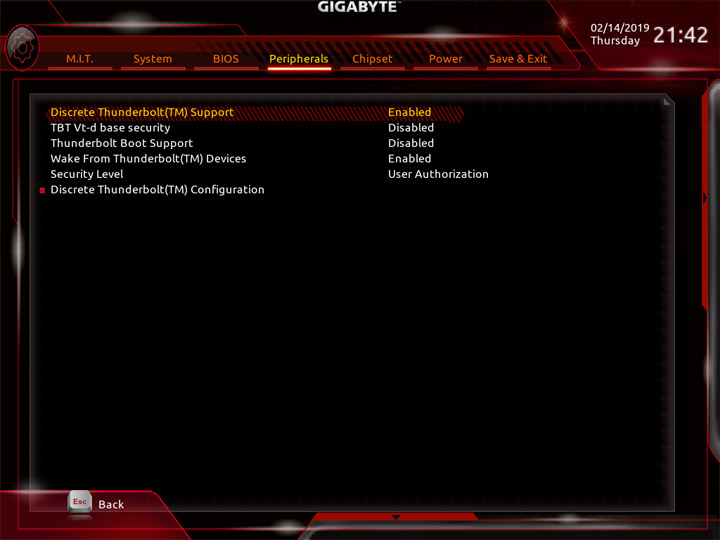

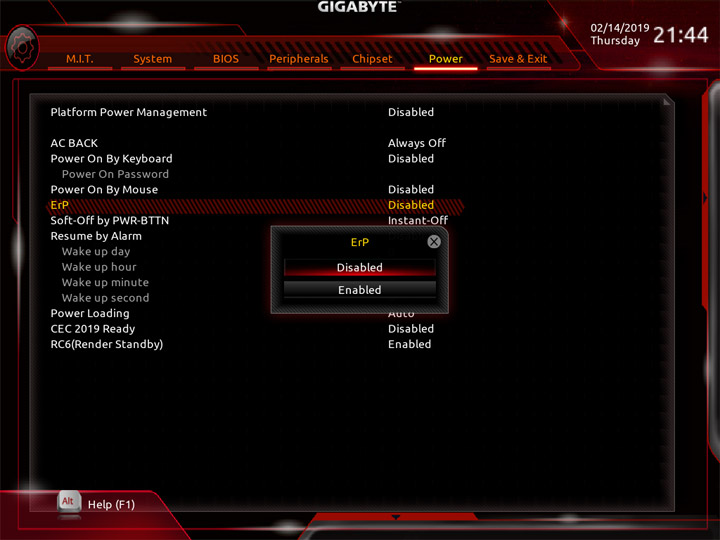

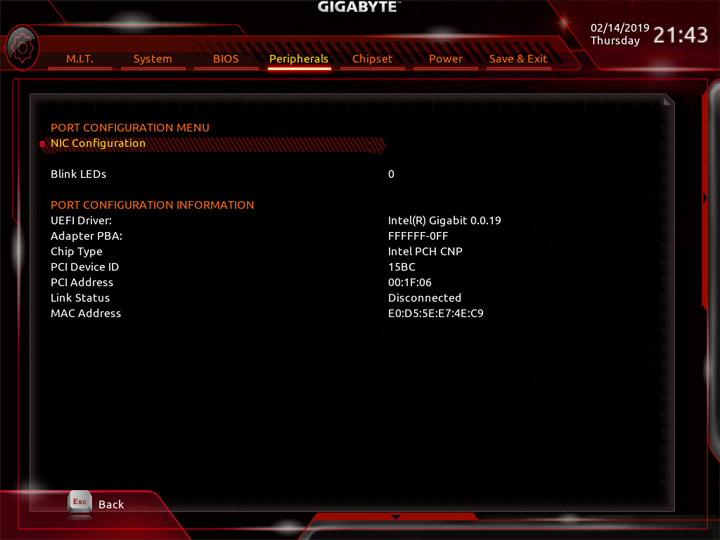

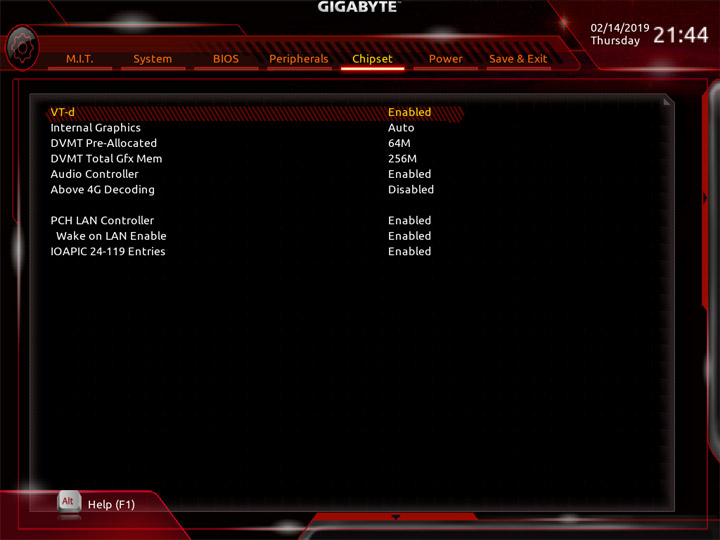

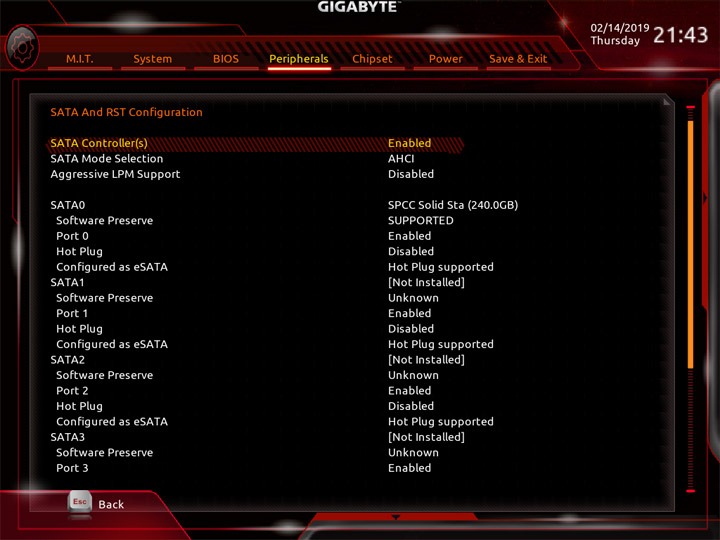

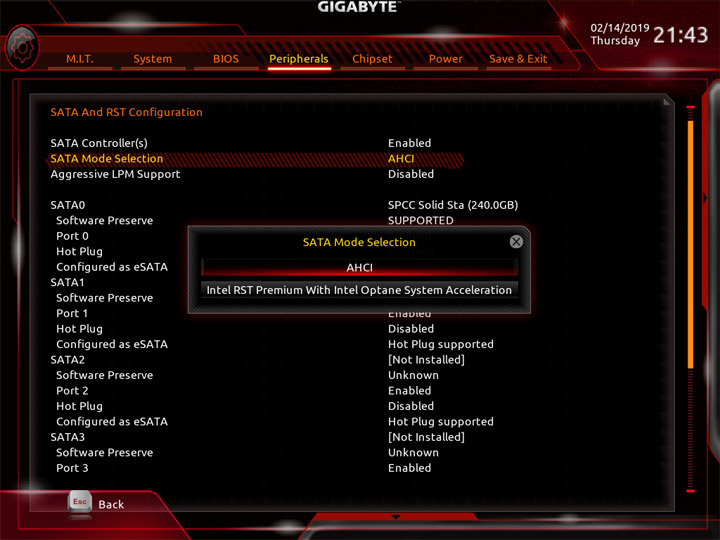

Fast Boot изначально деактивирован, но и без этого инициализация оборудования (с начальными параметрами) проходит весьма быстро, процедура затягивается при глубоких экспериментах с оверклокингом. Упрощённой системы контроля за подсветкой в среде UEFI нет.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

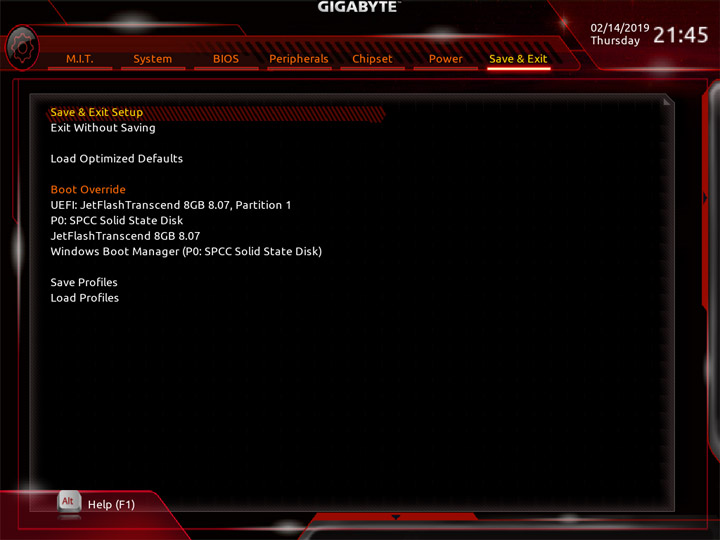

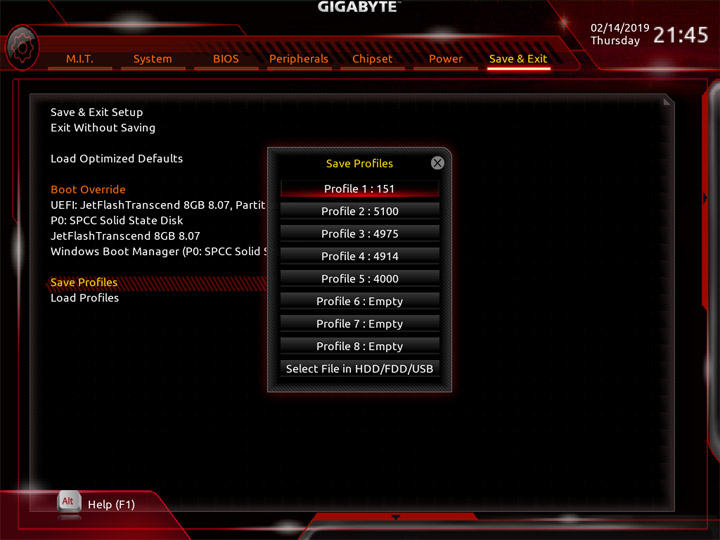

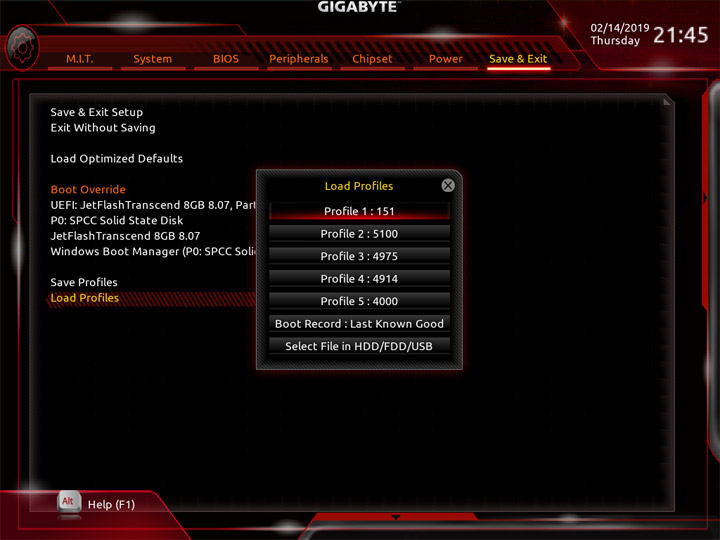

В наличии восемь профилей под хранение настроек системы, призываю ими пользоваться почаще, особенно в ходе экспериментов. Также можно хранить параметры и на внешнем накопителе (в безлимитном количестве).

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

Комплектное ПО

Список фирменных утилит для плат Gigabyte, возможно, самый обширный. Некоторые программы исчезли из перечня, например, V-Tuner (предназначенная для разгона видеокарт), Color Tempertaure (ответственная за смену оттенка изображения на экране), добавилась новая — Smart Survey. Весь набор не менялся относительно плат, построенных на базе Intel Z370 (и более возрастных). Более детально с ним можно познакомиться, изучая наш материал по модели Gigabyte Z370 Aorus Gaming 5. Ещё раз констатирую отсутствие выделенного «бонуса» для звуковой подсистемы, его нужно искать в моделях серии Aorus.

  Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, Game Boost, On/Off Charge, Platform Power Management, Smart Backup, Smart HUD, Smart Keyboard, Smart Survey, Smart Time Lock, System Information Viewer, USB Blocker, USB DAC-UP 2)
Сетевое cFosSpeed Internet Accelerator Software, XSplit Gamecaster + Broadcaster (Premium лицензия на 14 дней), WTFast (лицензия на 14 дней)
Дополнительное CPU-Z (freeware), Intel Extreme Tuning Utility (freeware), Intel Software Guard Extensions Platform, TriDef SmartCam (лицензия на 90 дней)

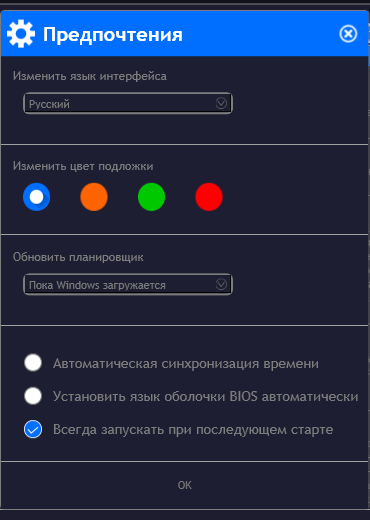

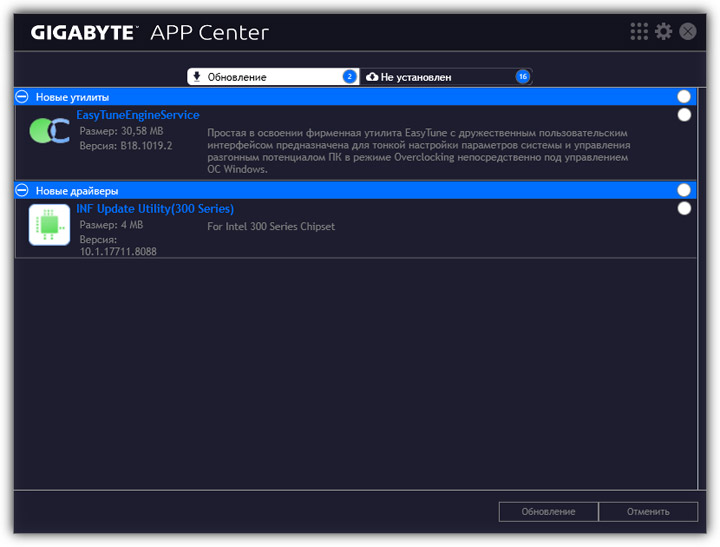

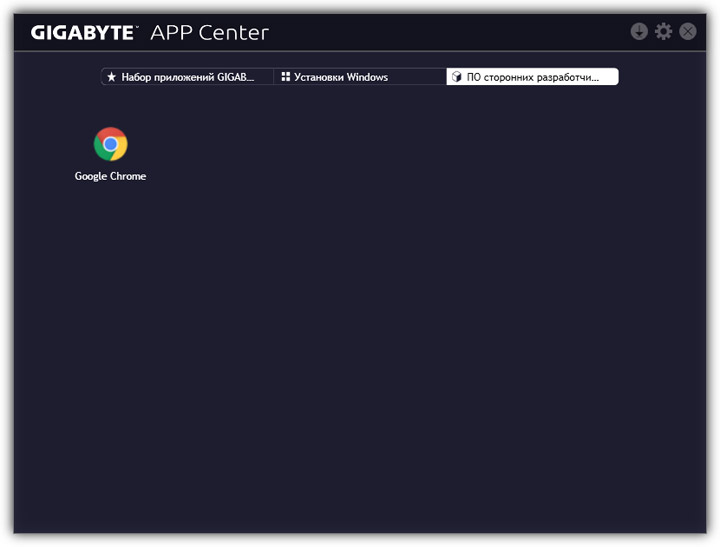

Общая оболочка App Center по-прежнему ответственна за интеграцию и пуск компонентов, поиск обновлений для утилит с драйверами, а также их установку посредством встроенного мастера.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

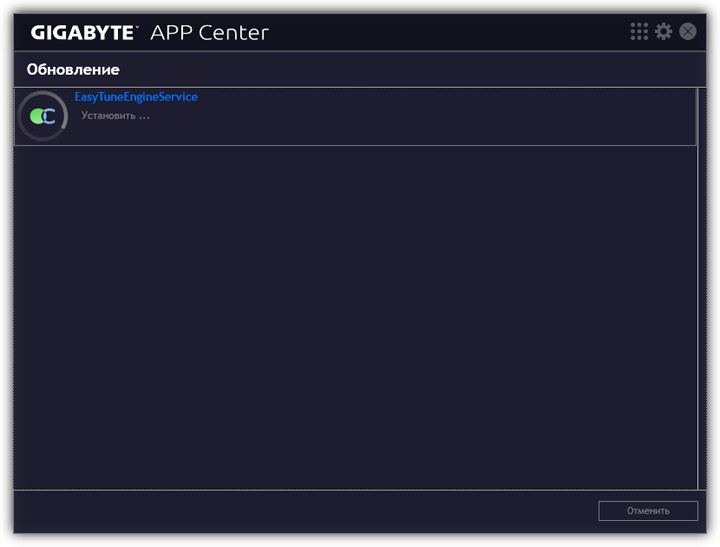

Также App Center отслеживает и появление собственных обновлений.

Gigabyte Z390 Designare

Smart Survey в качестве новинки представляет собой добровольно инсталлируемый «шпионский» модуль, он занимается сборкой информации о системе и неких проблемах при её использовании, позволяя компании в будущем что-либо улучшить (согласно заявлениям).

Gigabyte Z390 Designare

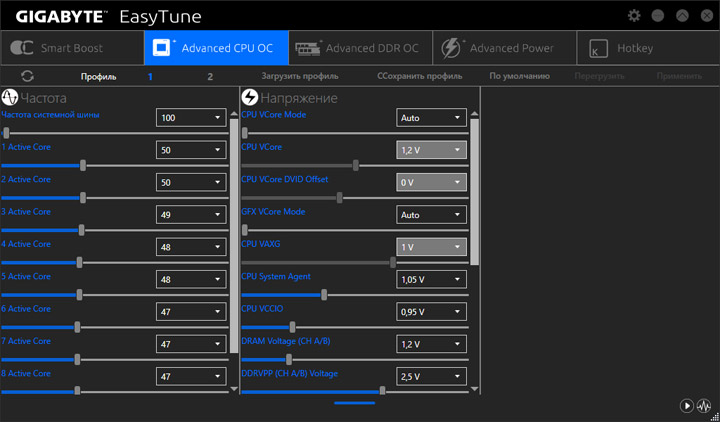

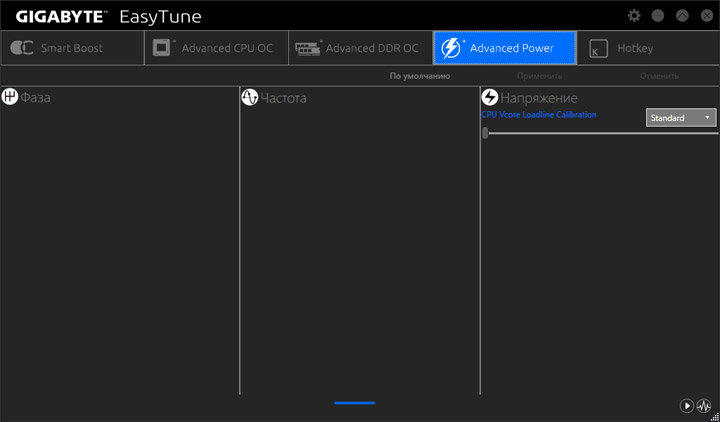

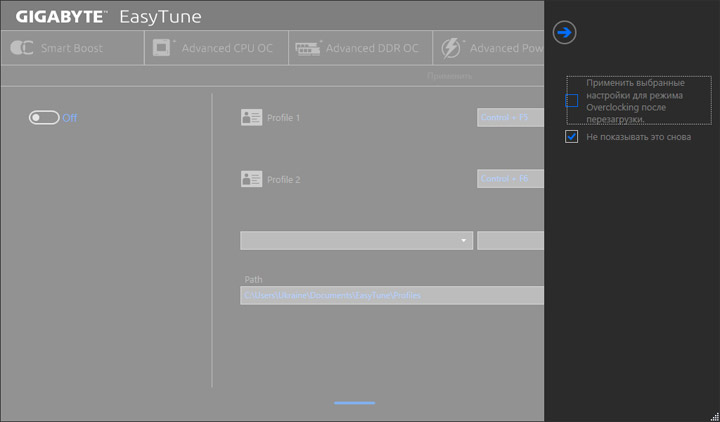

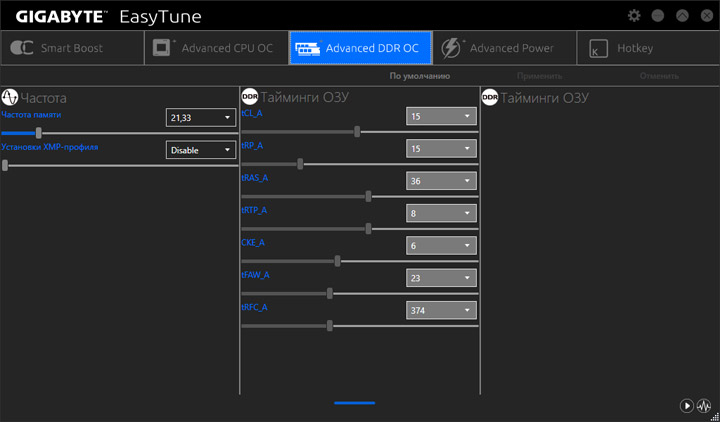

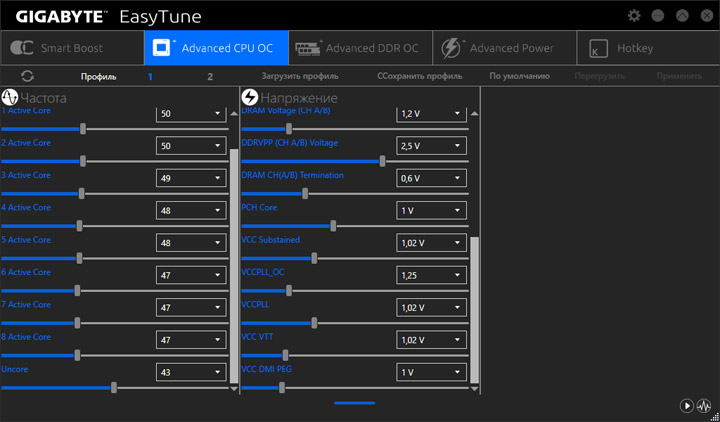

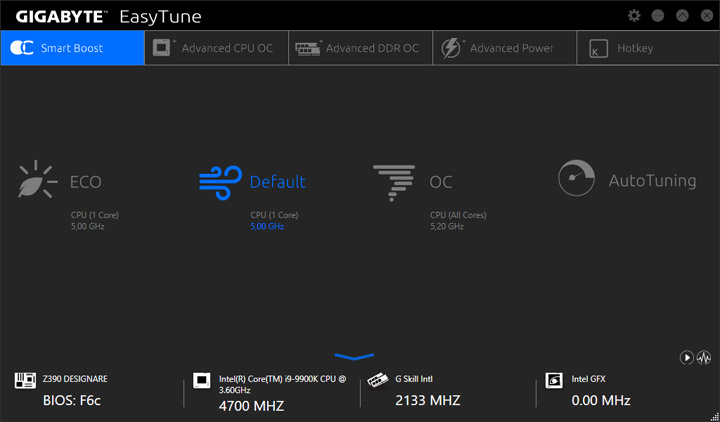

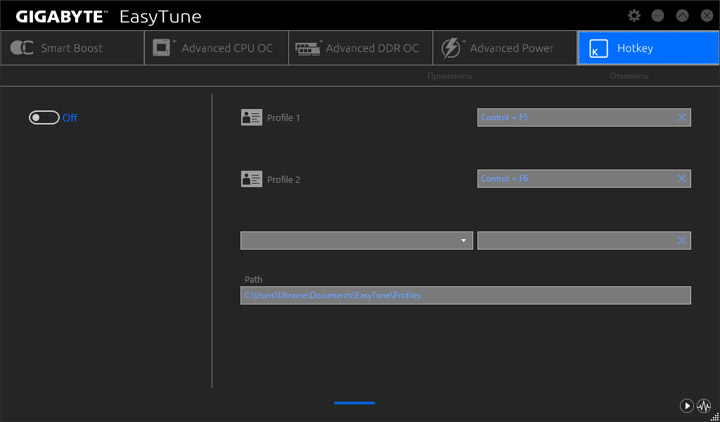

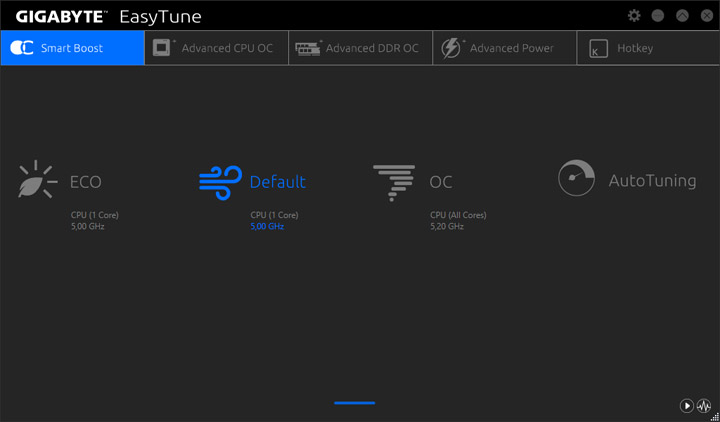

На очереди знакомство с более привычными и полезными приложениями. EasyTune выглядит как и раньше, тут можно получить информацию о системе, но ключевым свойством являются два настраиваемых, согласно собственным пожеланиям, профиля, которые можно активировать «на лету», используя комбинацию горячих клавиш. Напряжения, включая второстепенные, можно менять тут же, проводя эксперименты по разгону, это весьма полезное дополнение.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

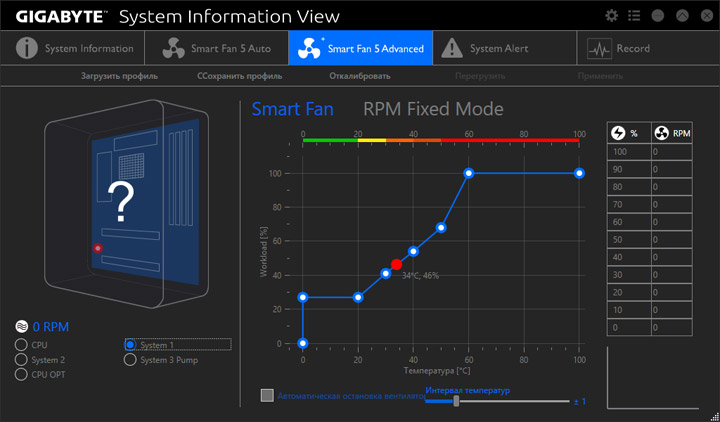

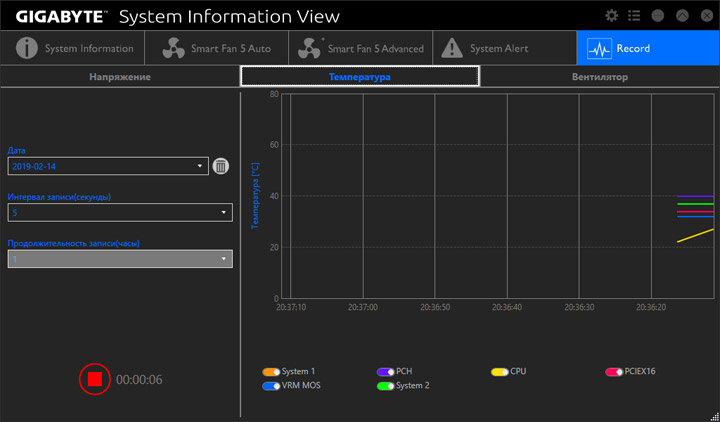

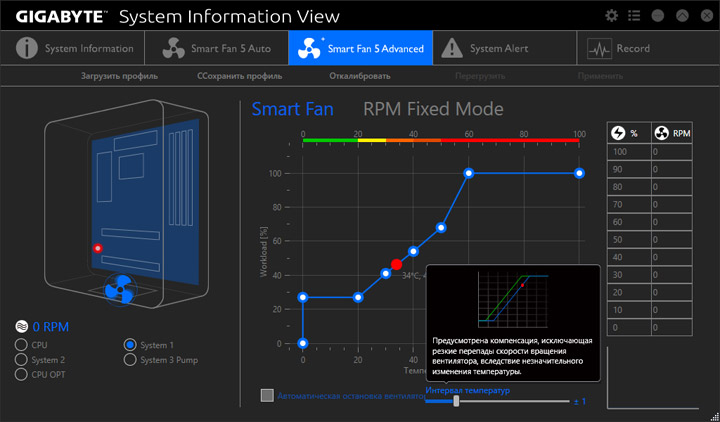

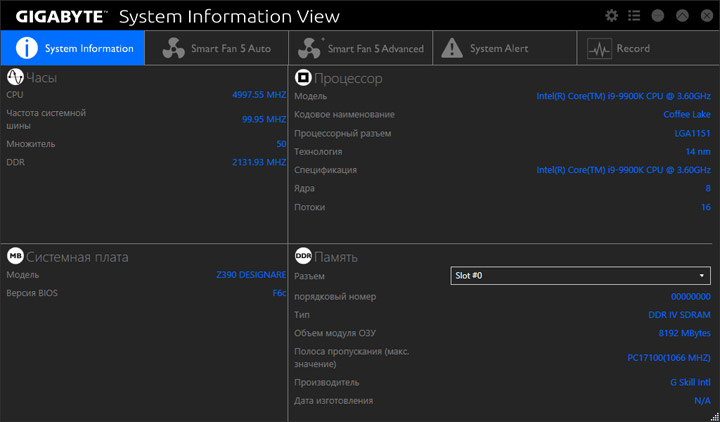

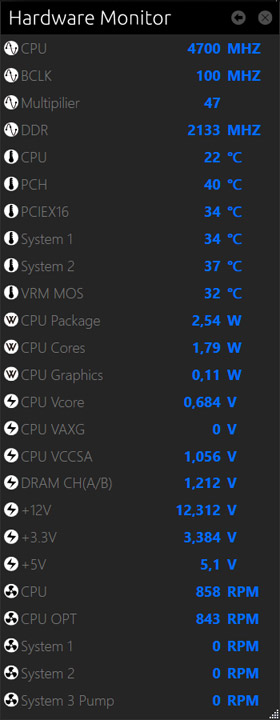

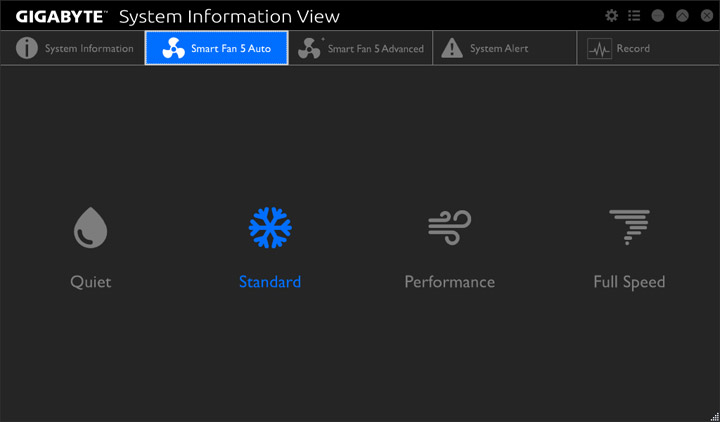

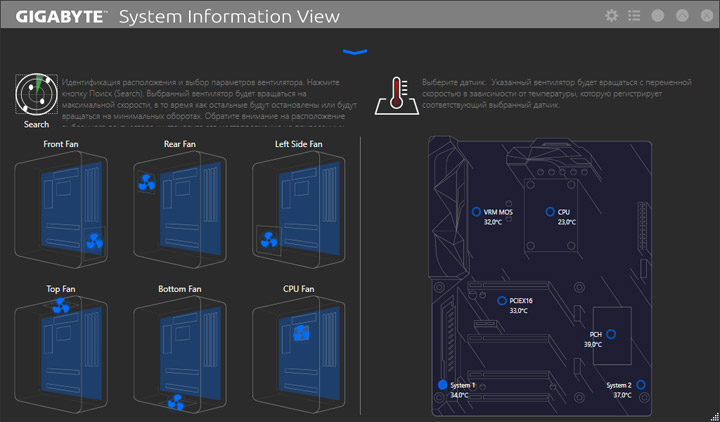

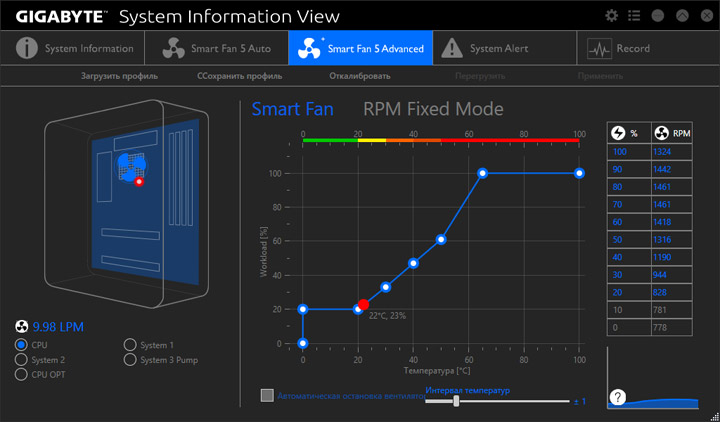

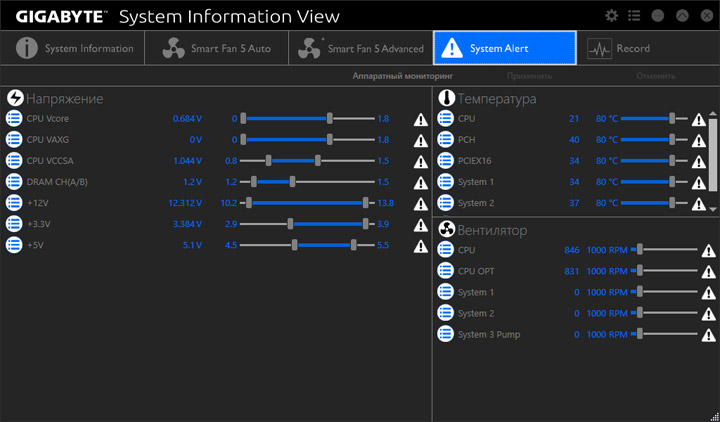

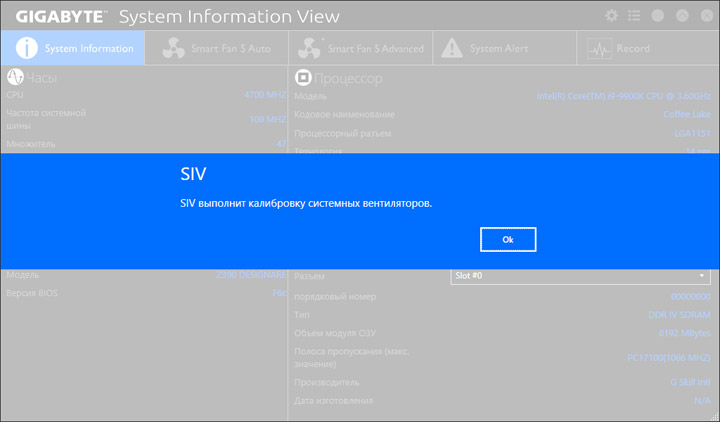

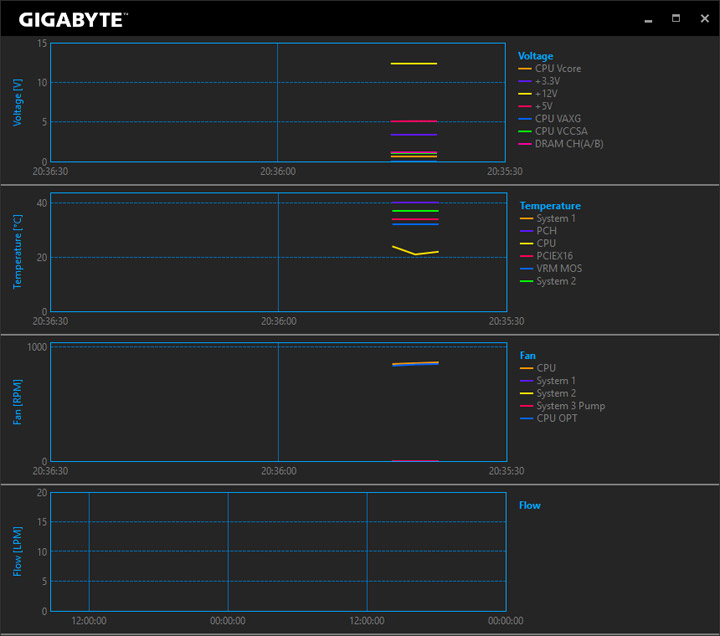

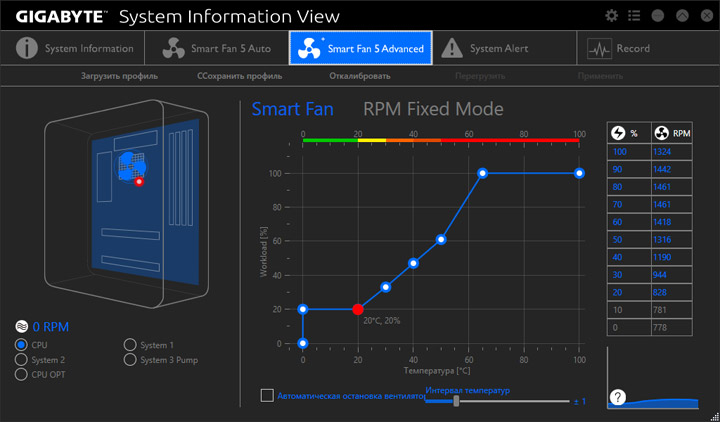

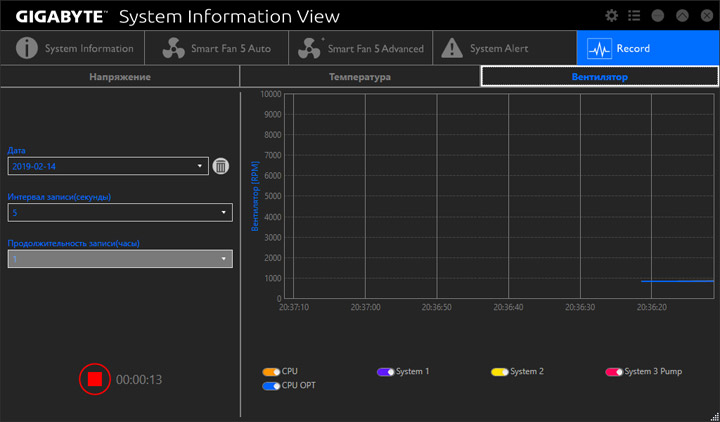

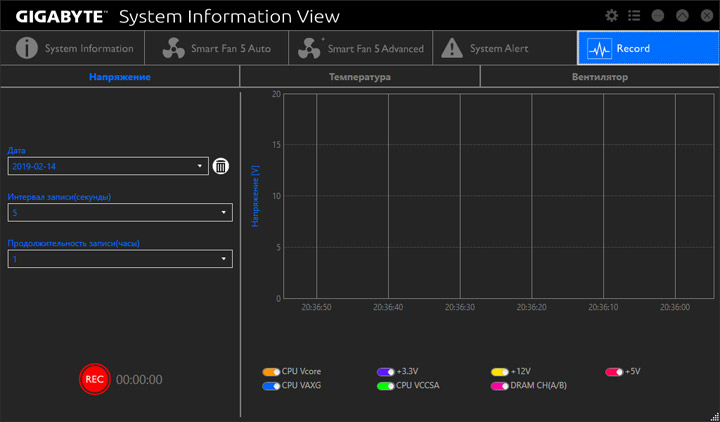

Модуль по контролю за параметрами в режиме реального времени называется SIV. Тут же есть инструмент для наладки работы охладителей с функциями, проработанными глубже, чем в UEFI. Калибровка вентиляторов запускается принудительно, сразу после старта ПО. В результате появляется «паспорт», по которому можно быстрее подобрать желаемый режим функционирования всей системы охлаждения. Окно можно «сжать» до небольшого, там будут отображаться всевозможные системные переменные, включая данные с температурных сенсоров. Имеется проблема с датчиком ЦП, по всей видимости, он внешний, иначе сложно объяснить, почему показания там по значению меньше, чем у окружающей среды.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

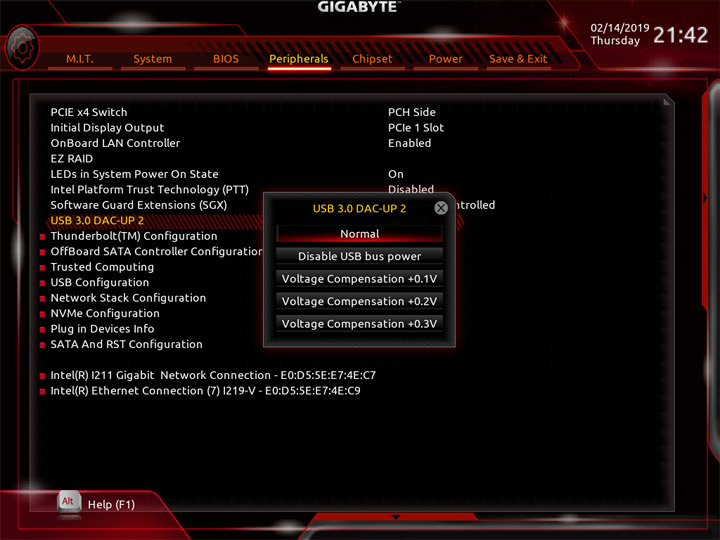

Для теста работоспособности я устанавливал несколько утилит. Странной показалась работа USB DAC-UP 2, компенсация падения напряжения здесь не была доступна, хотя подобные пункты в UEFI точно были.

Gigabyte Z390 Designare

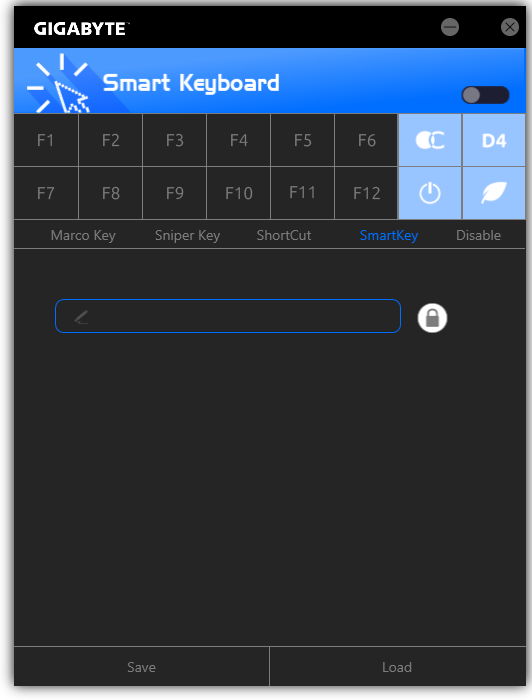

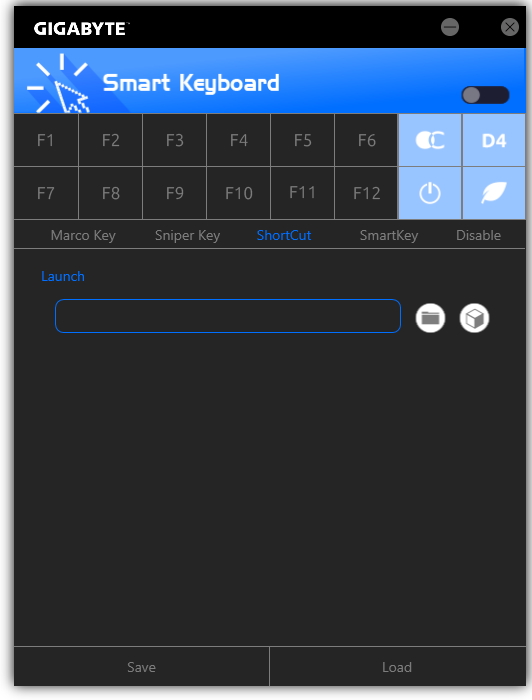

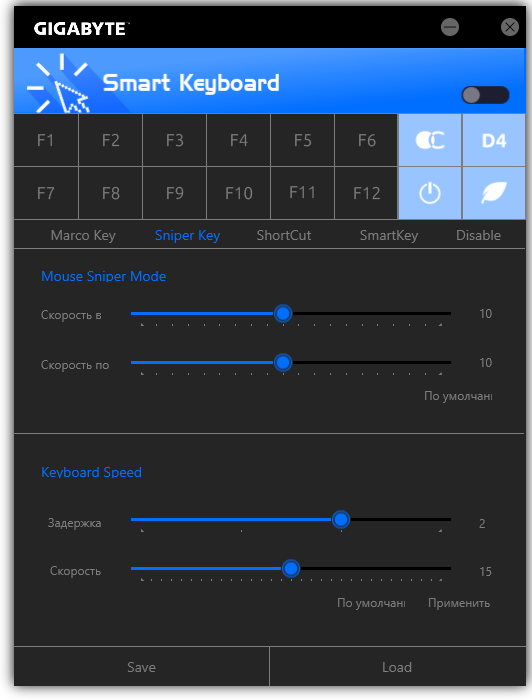

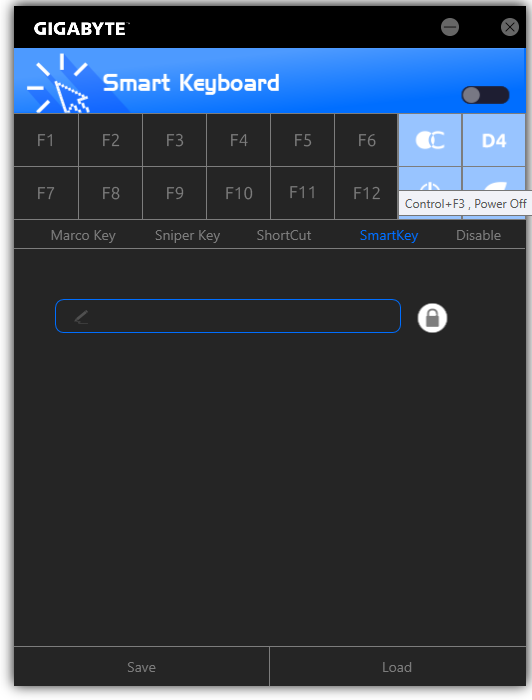

Smart Keyboard не поддерживает клавиатуру с интерфейсом PS/2.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

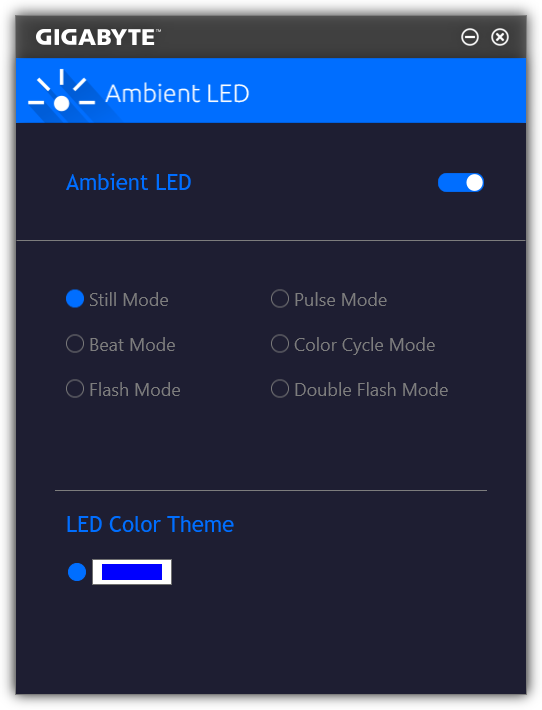

Обособленной RGB Fusion (для работы с подсветкой) нет. Вместо неё заготовили куда более скромный тип ПО — Ambient LED. Есть всего шесть сценариев иллюминации, но оттенок свечения можно выбрать любой. Другие компоненты ПК с подсветкой, по всей видимости, придётся настраивать, используя их собственное ПО, при его наличии конечно же. На первом месте находится кнопка деактивации работы, преследуя интересы всех, кого дополнительные источники света особо беспокоят.

Gigabyte Z390 DesignareGigabyte Z390 Designare

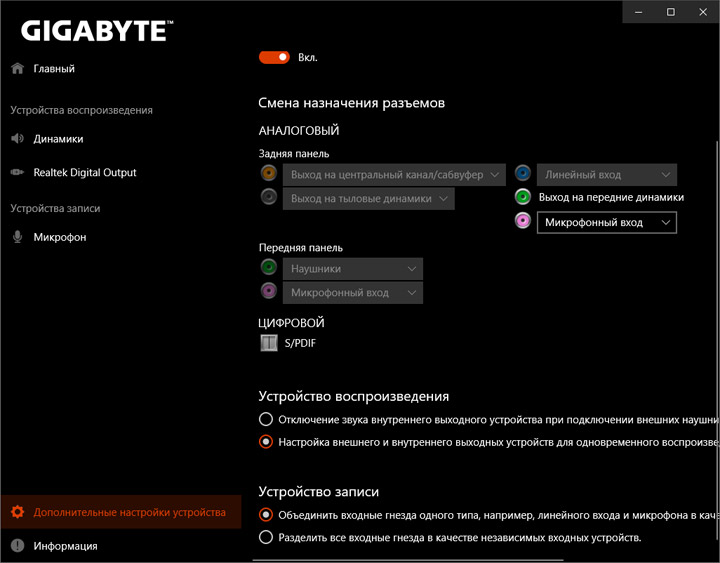

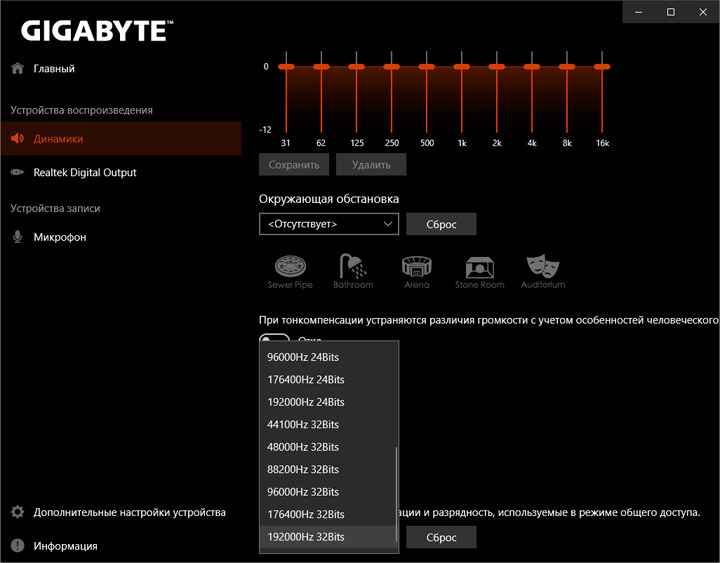

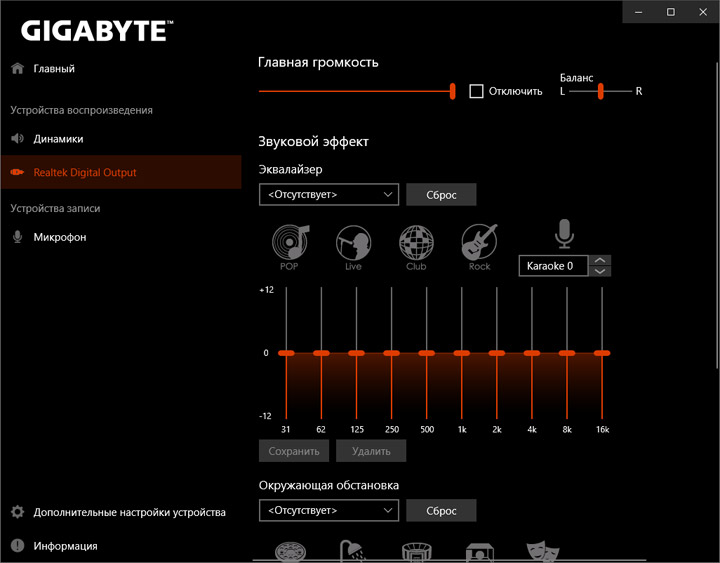

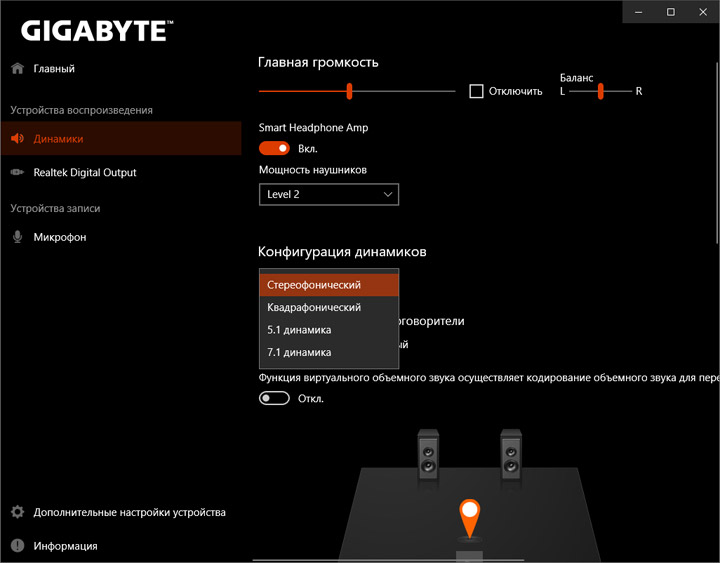

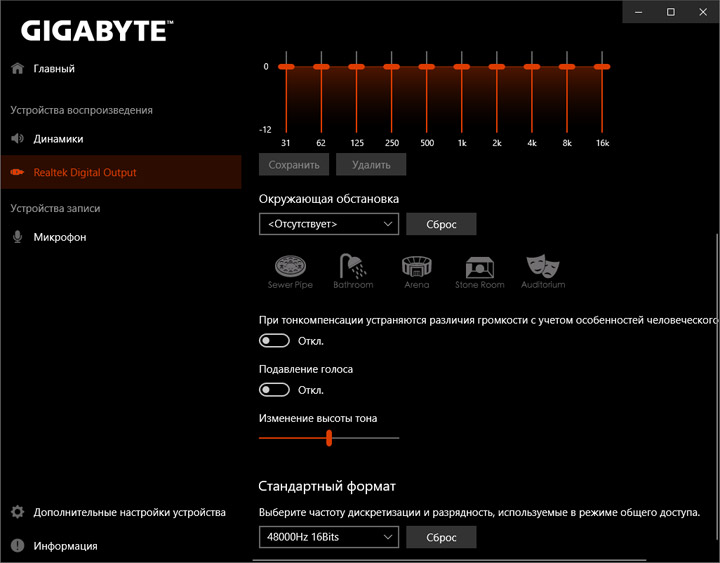

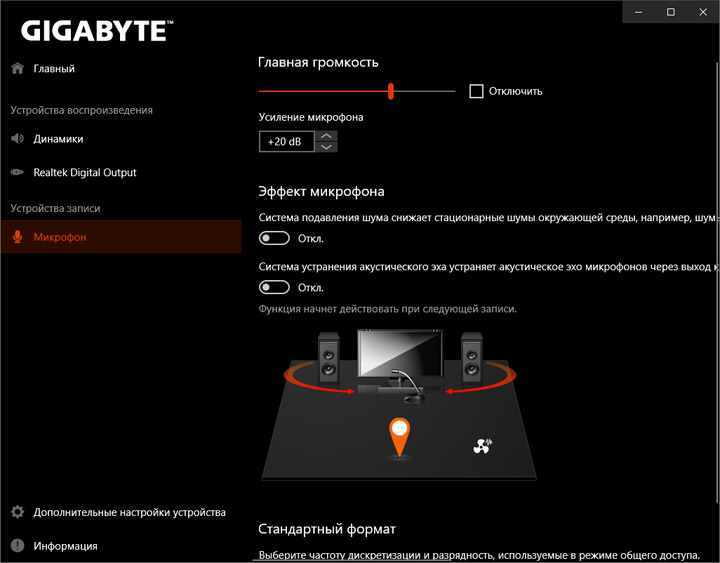

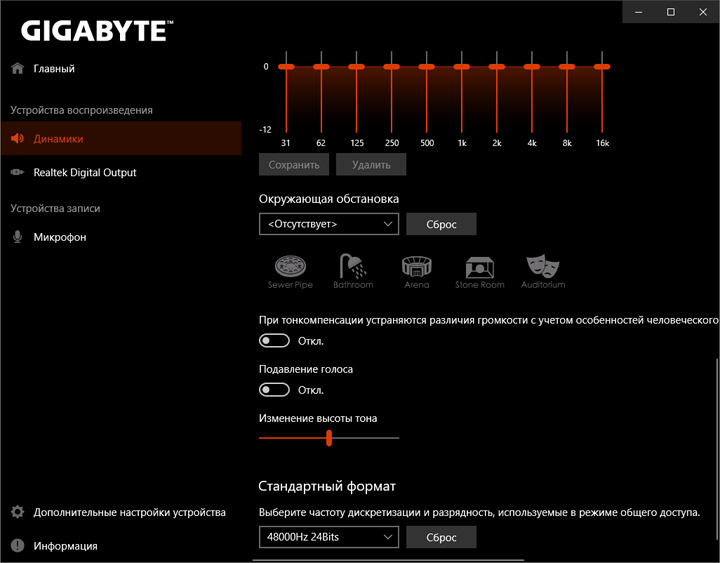

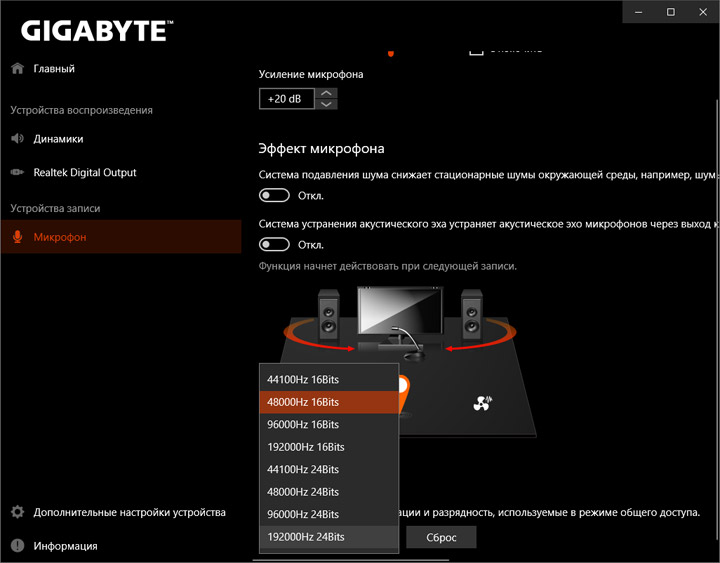

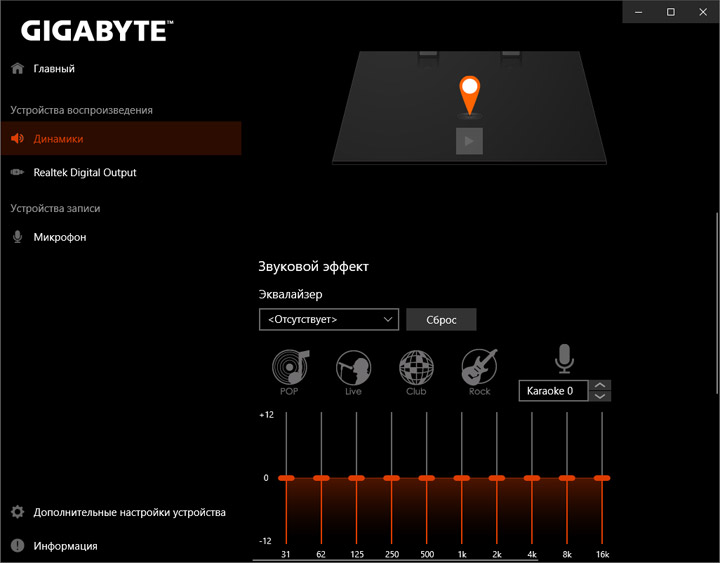

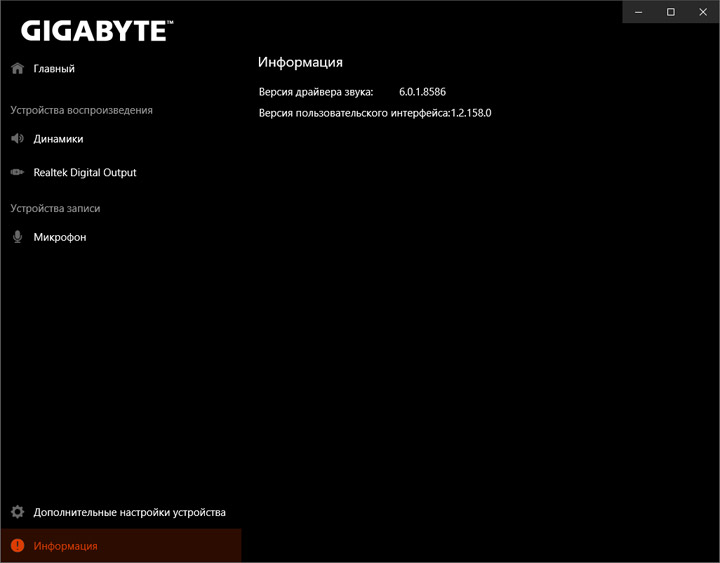

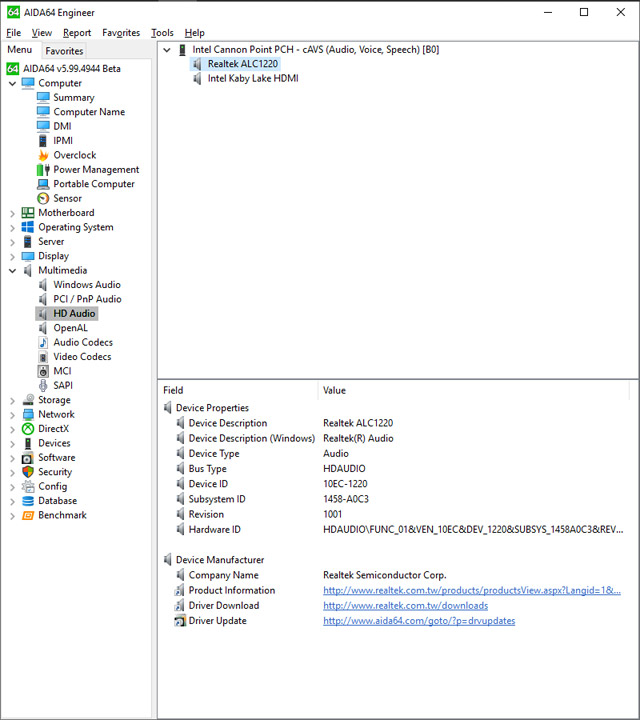

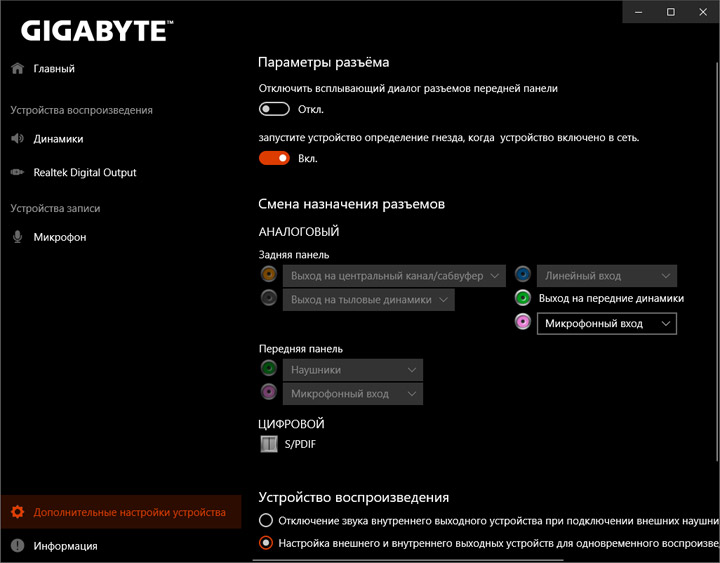

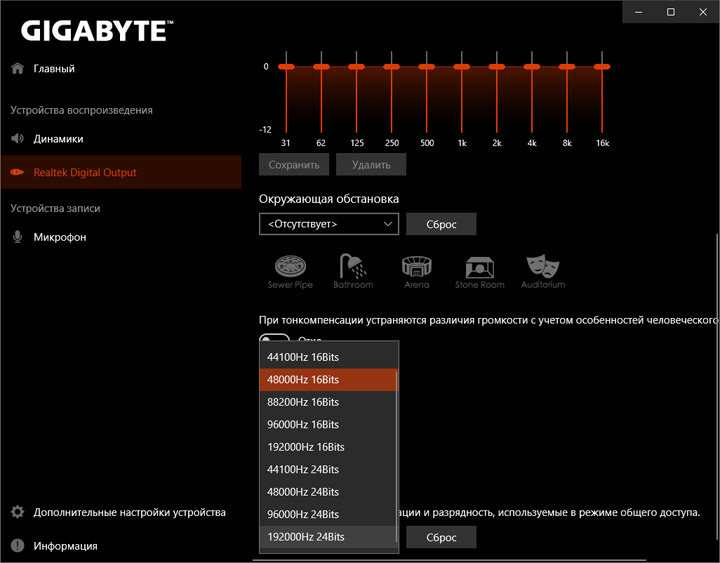

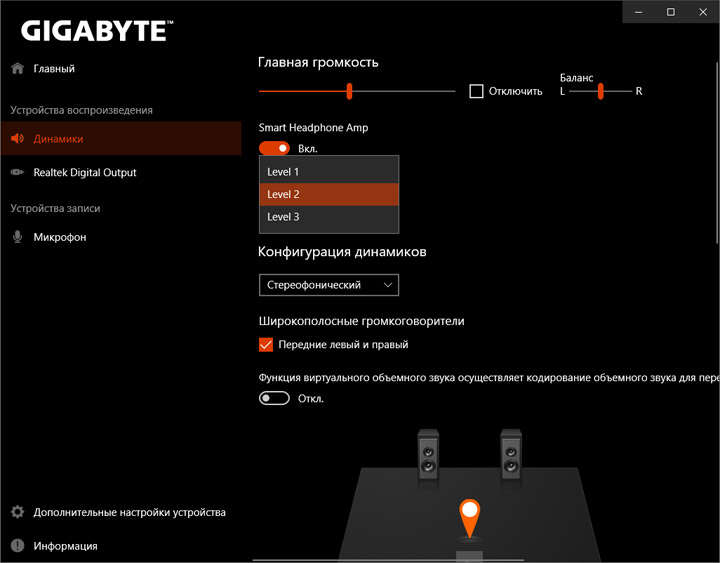

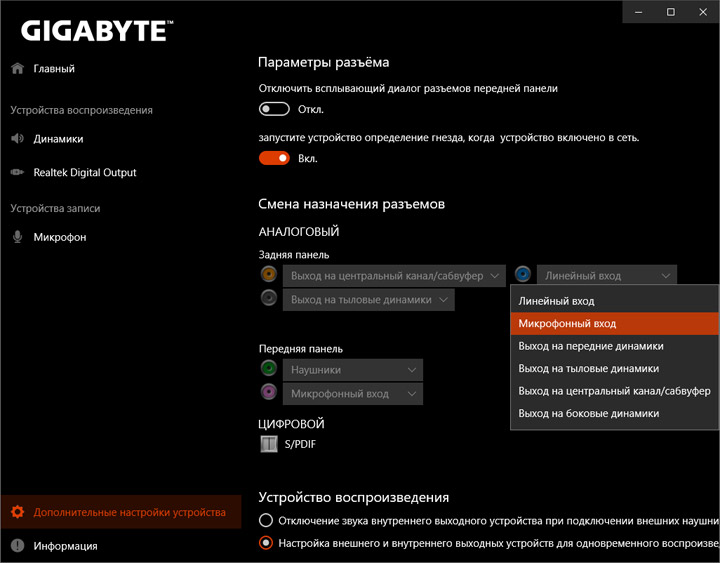

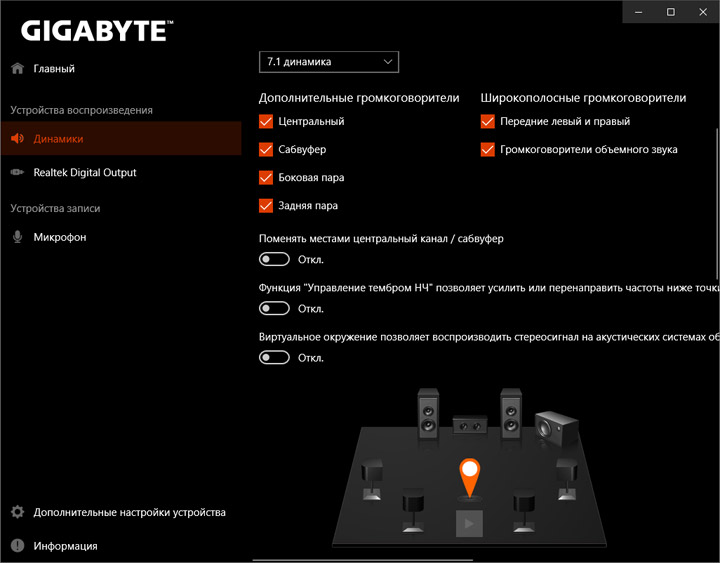

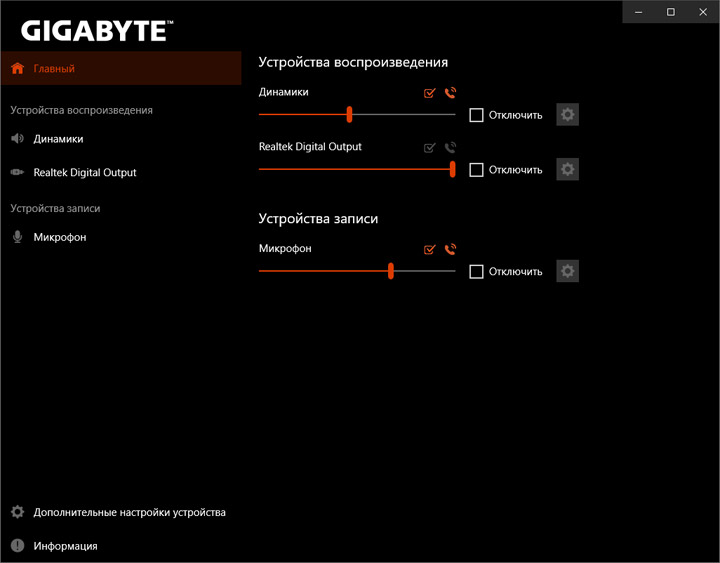

Наладка звучания будет проходить при участии конфигуратора от Realtek, использующего фирменные цвета серии Aorus. Среди специальных функций хочу выделить возможность ручной смены предусиления выходного сигнала для устройства, подключенного к зелёному гнезду на задней панели. Это будет полезно для всех владельцев наушников. Сменить тип подключаемого оборудования (и, тем самым, добиться изменения звуковой картины) не предусматривается. ОУ, ЦАП отсутствуют и это заметно сказывается на восприятии музыкального материала. Тут решили уделить больше внимания диапазону «мидбаса», сделав его упругим и «мясистым», но, тем самым, сфера ВЧ оказалась очень сильно оттенённой, даже в СЧ уверенным был лишь вокал, а другие инструменты звучали менее ярко, чем следовало бы. Придать нужный характер любимым композициям можно посредством эквалайзера.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

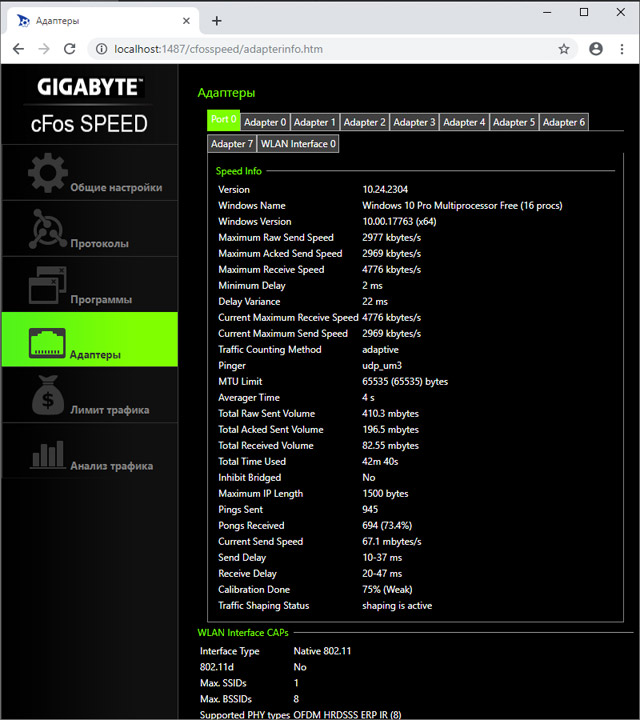

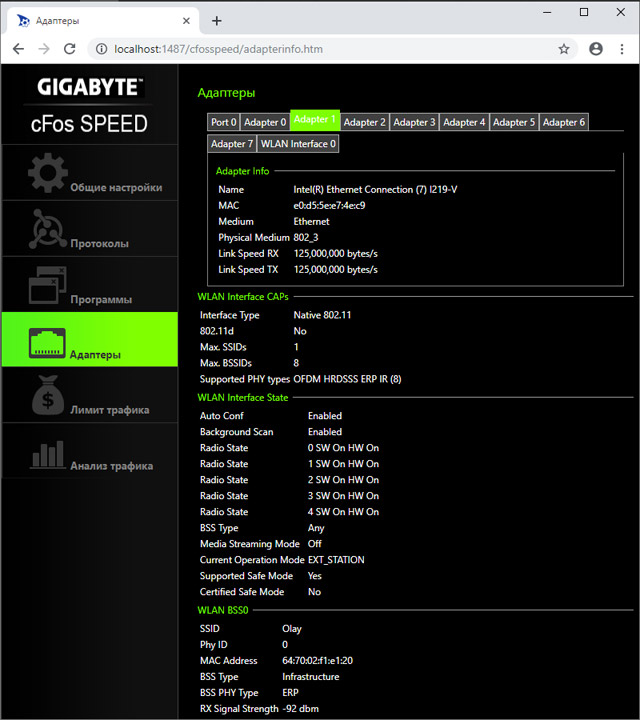

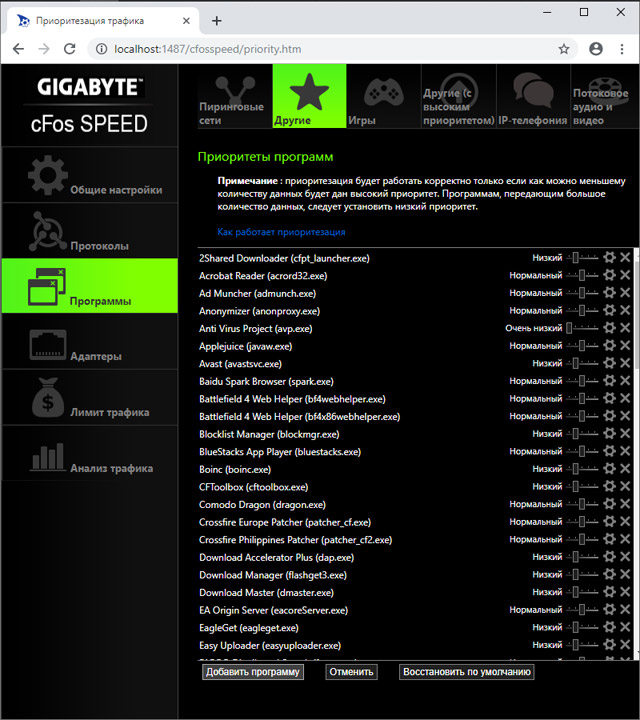

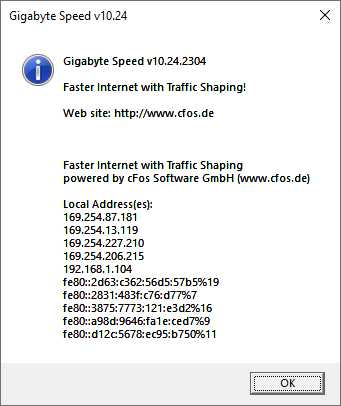

Не было проблем с работоспособностью cFosSpeed, там поддерживались все имеющиеся в системе сетевые интерфейсы.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare

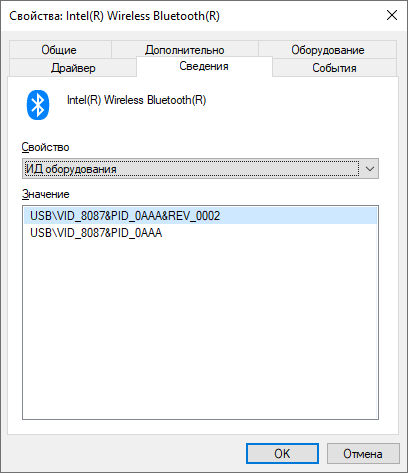

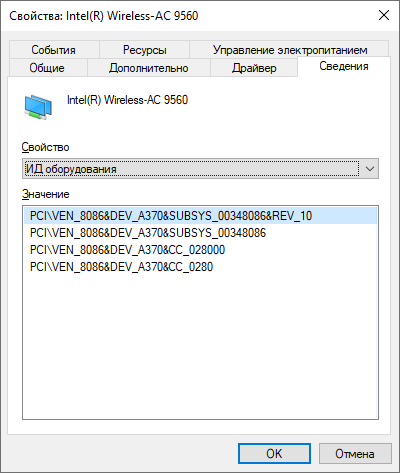

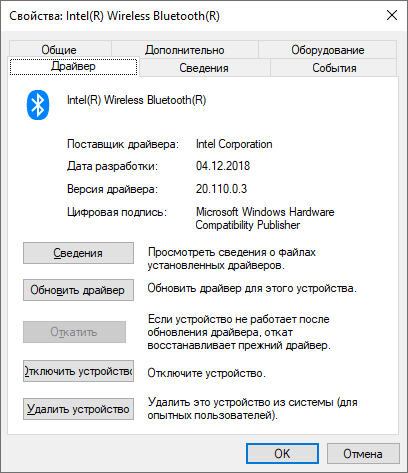

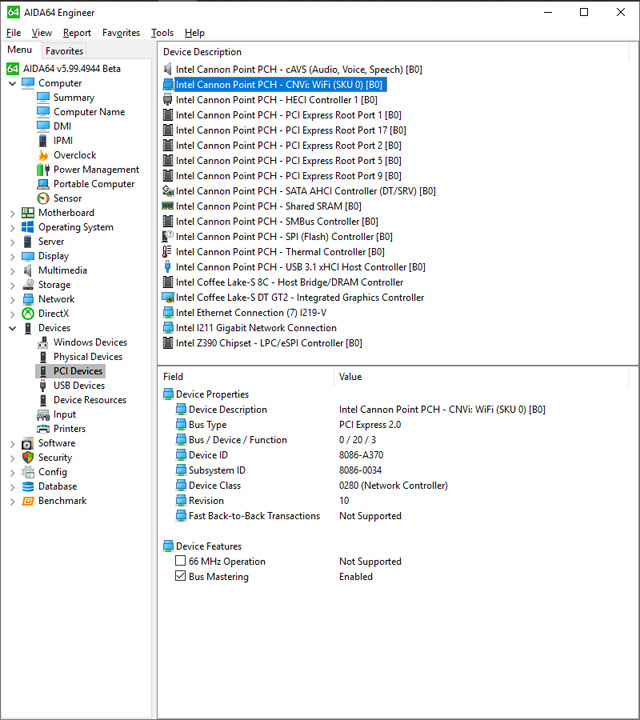

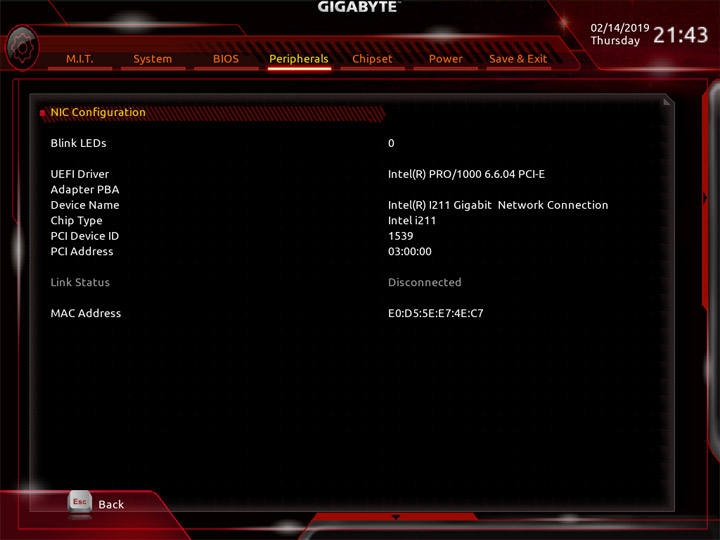

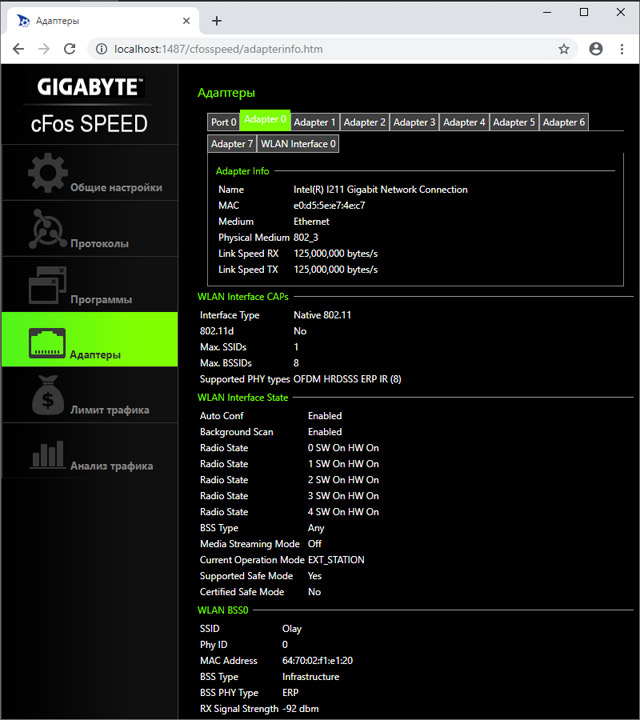

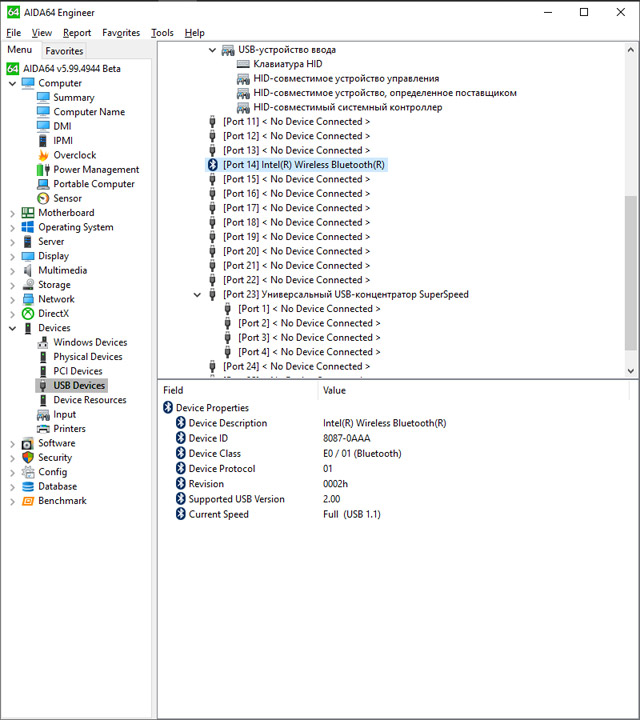

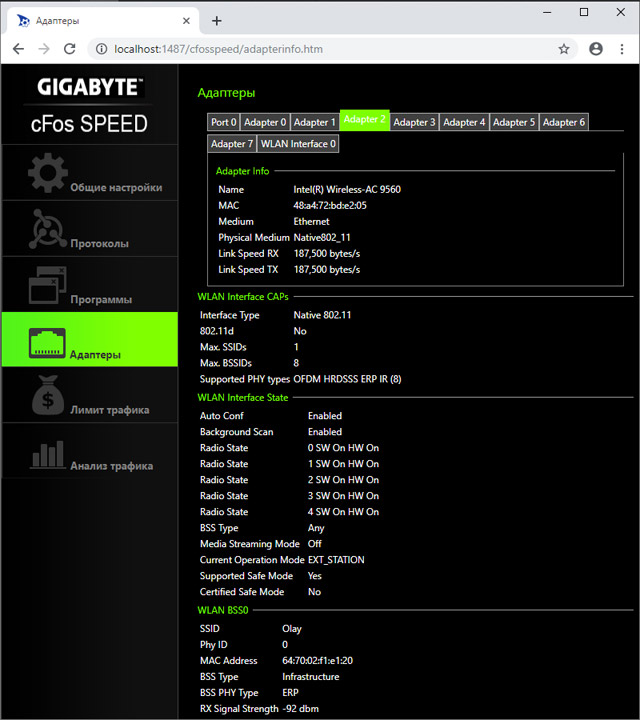

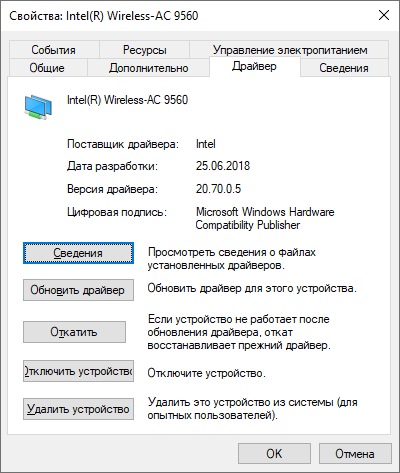

Дополнительные сведения об адаптере беспроводных сетей есть на снимках экрана ниже.

Gigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 DesignareGigabyte Z390 Designare
