Обзор материнской платы Gigabyte Z370 Aorus Gaming 5. Яркий стиль

Возможности UEFI

Обновление микрокода с привлечением фирменной утилиты Q-Flash возможно как по направлению роста нумерации сборок, так и в обратном порядке.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

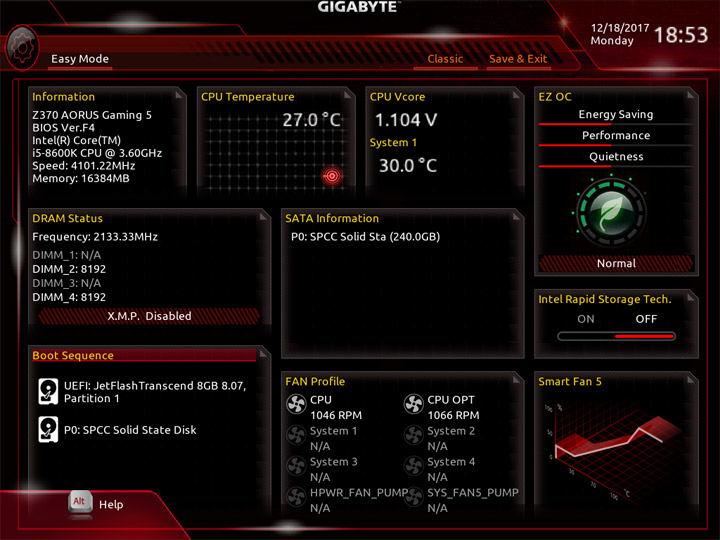

Присутствует базовый режим настройки системы, именуемый Easy Mode. Можно будет разобраться с загрузочными устройствами, активировать XMP.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

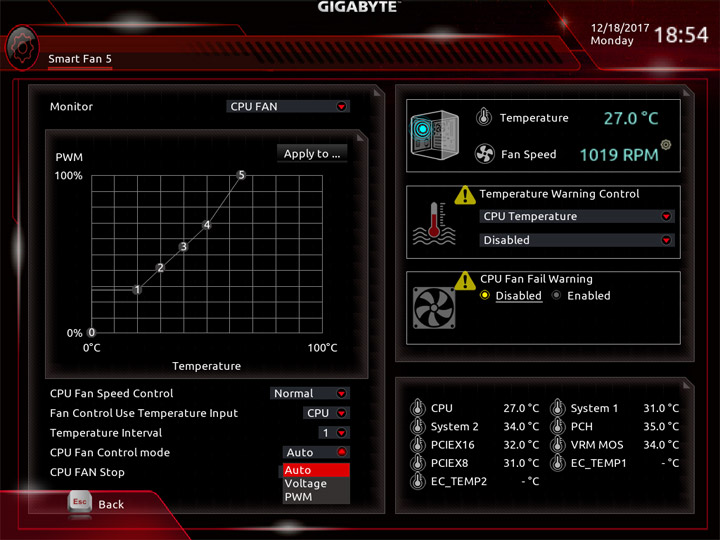

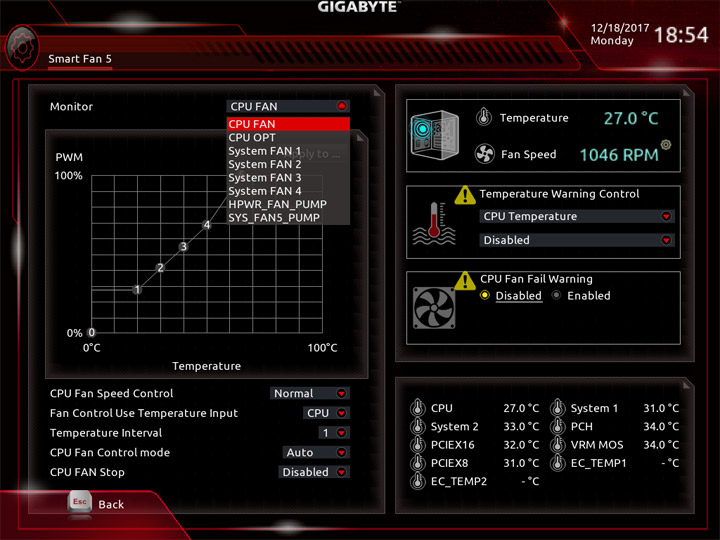

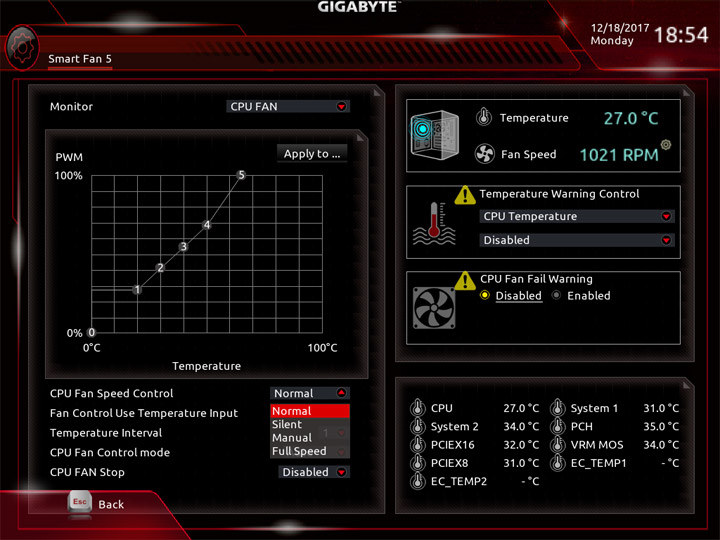

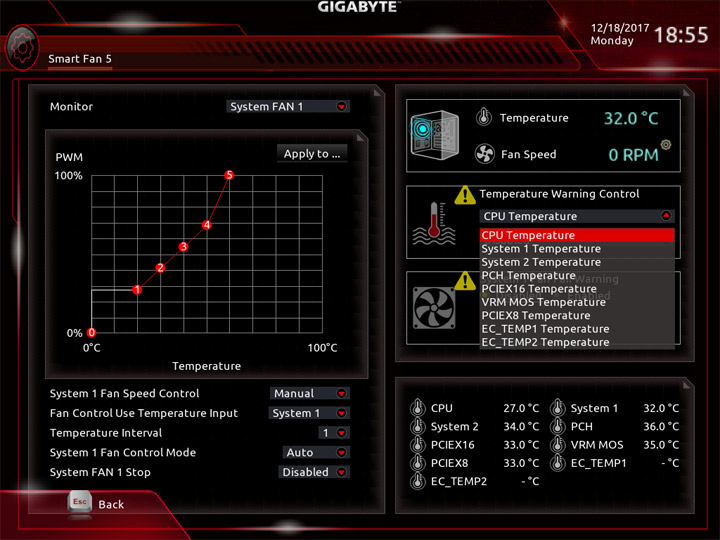

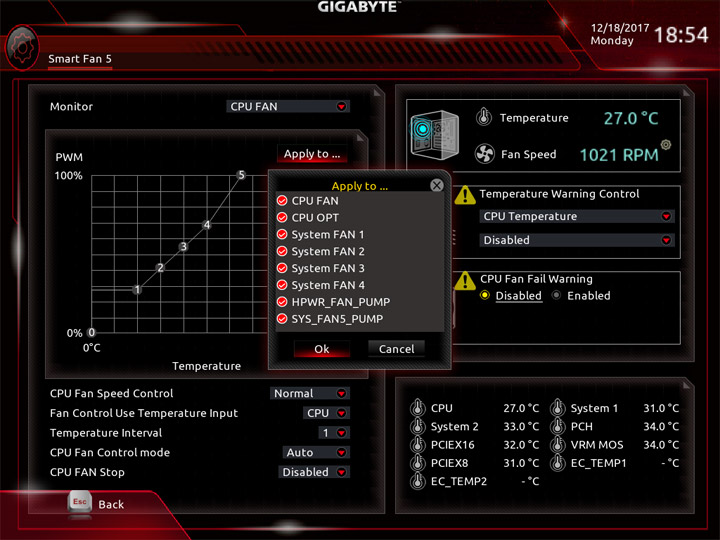

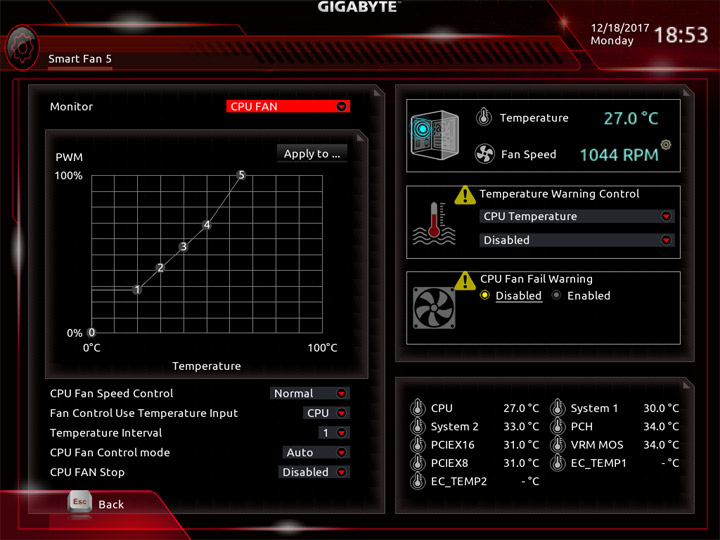

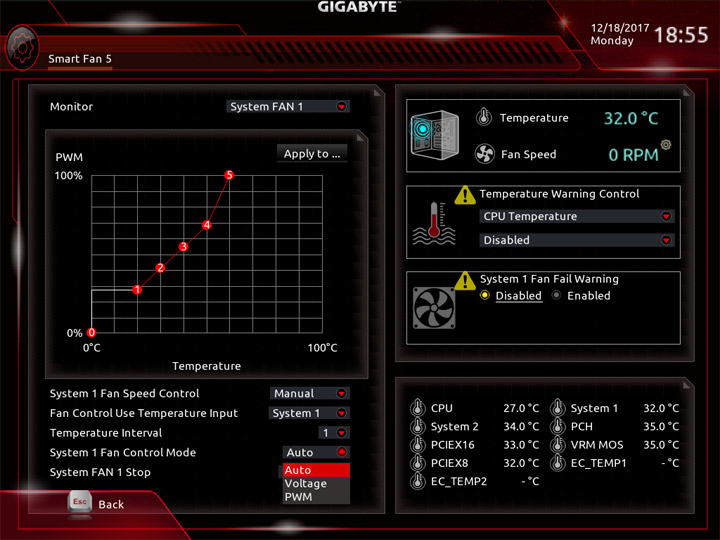

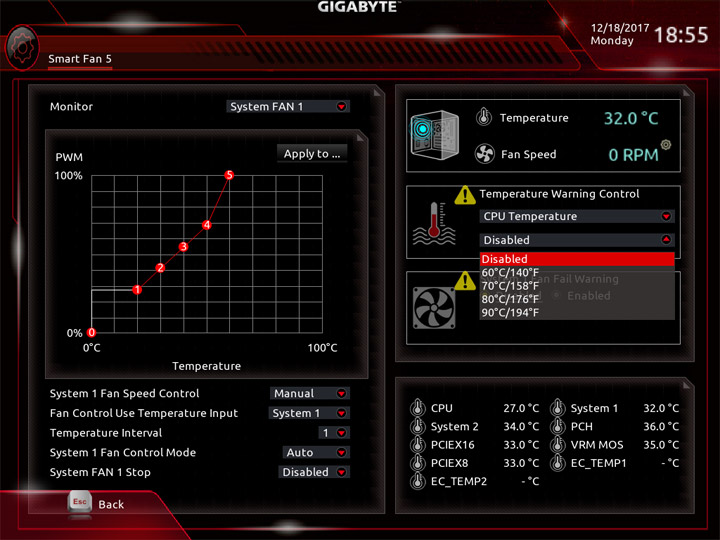

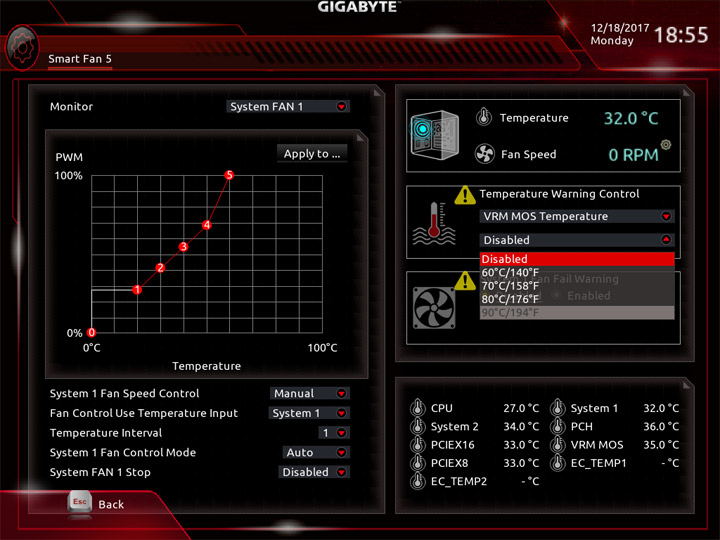

Среда по управлению вентиляторами изменений не претерпела. На плате есть показания от семи датчиков температуры, ещё два могут быть получены посредством подключаемых моделей, они есть в комплекте поставки. Значение температур можно использовать как базовый параметр для алгоритма замедления частоты вращения системных охладителей. На всех колодках допускается выбор способа управления, изначально работает автоматическое определение типа оборудования.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

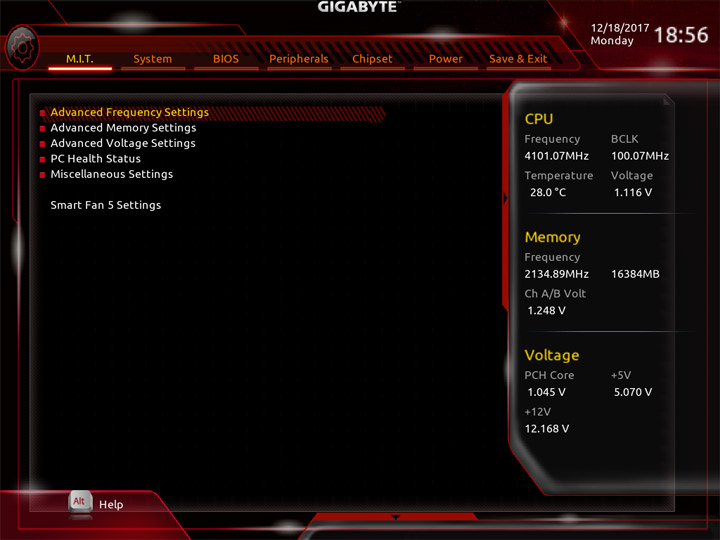

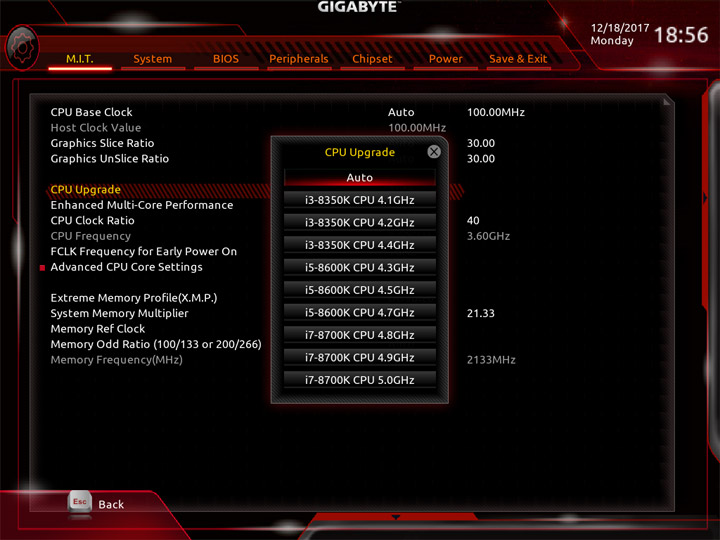

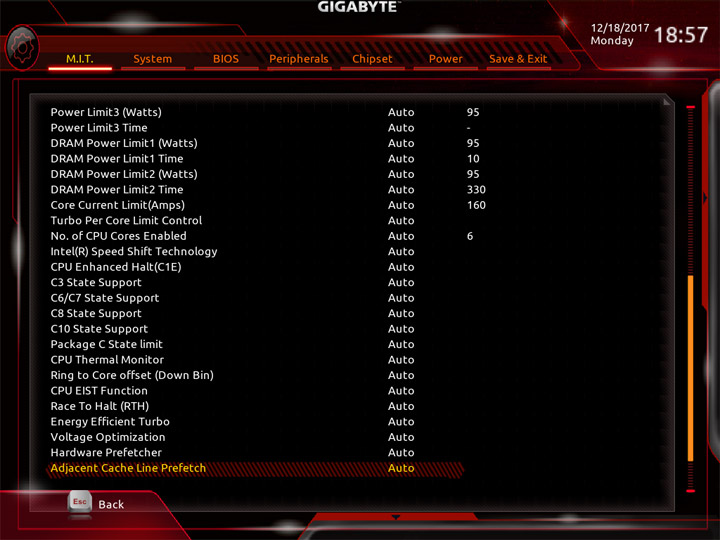

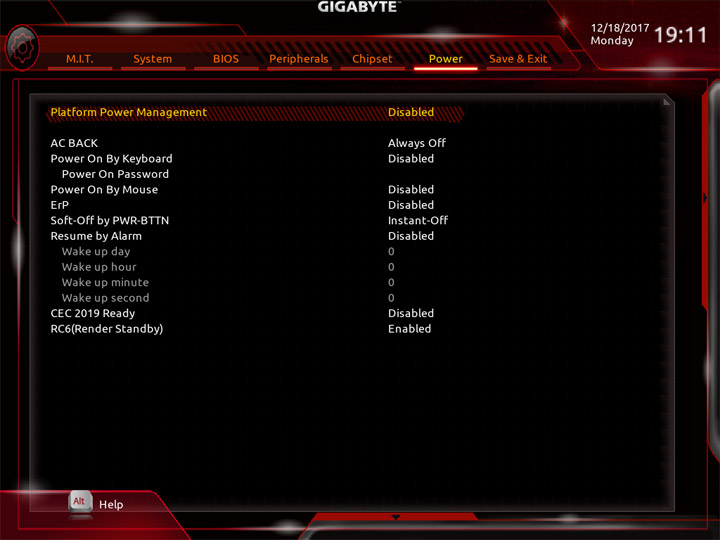

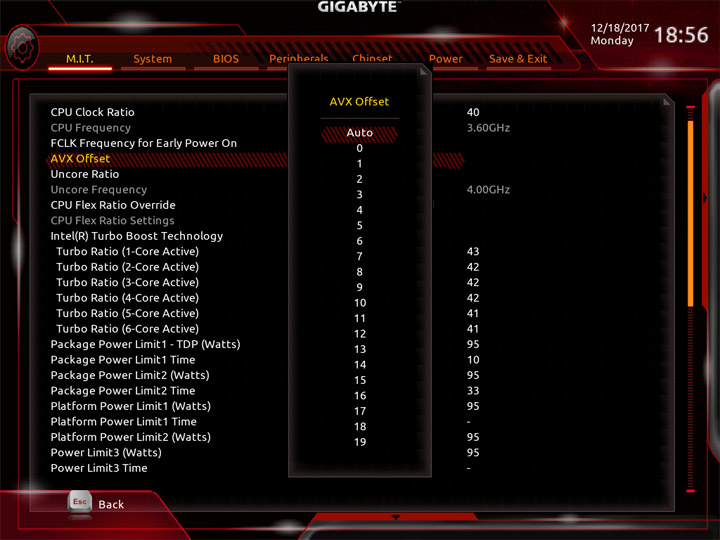

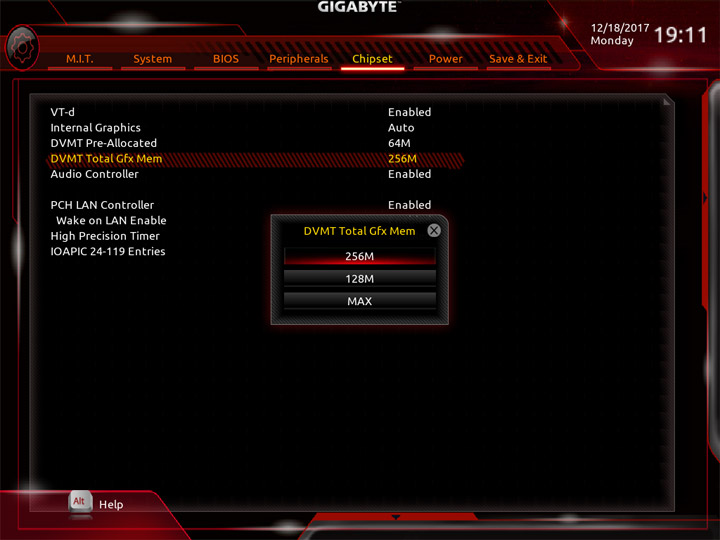

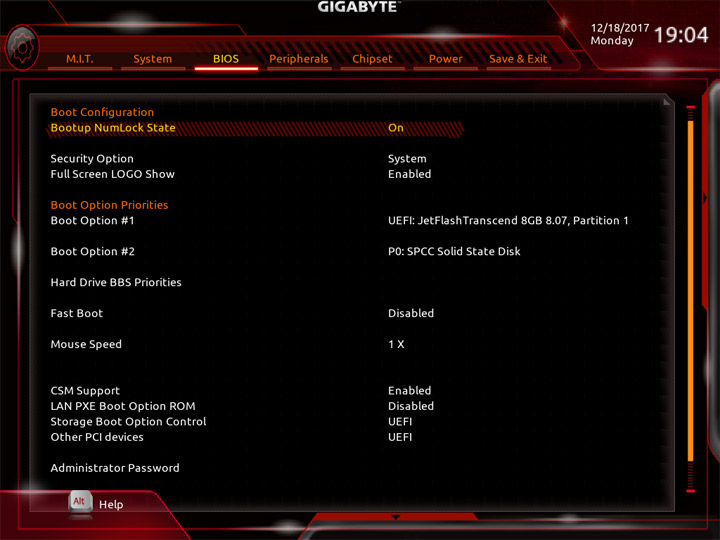

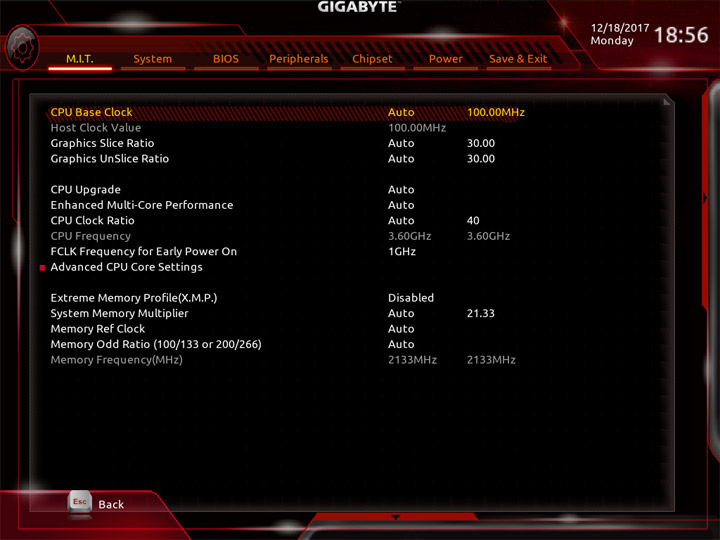

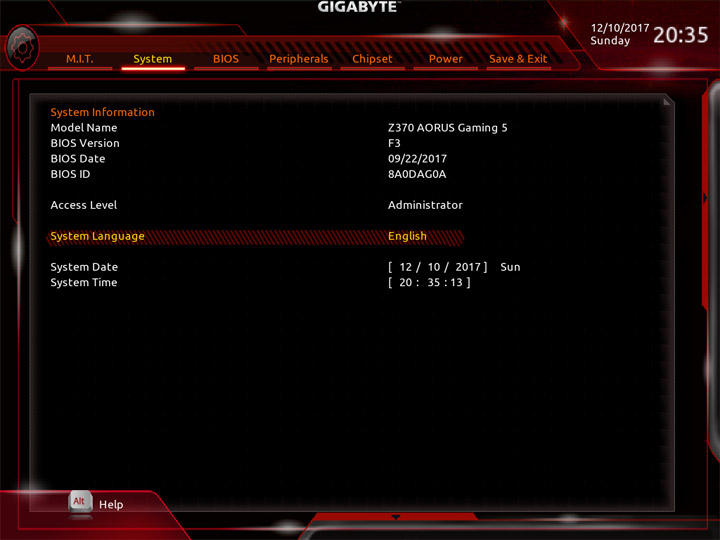

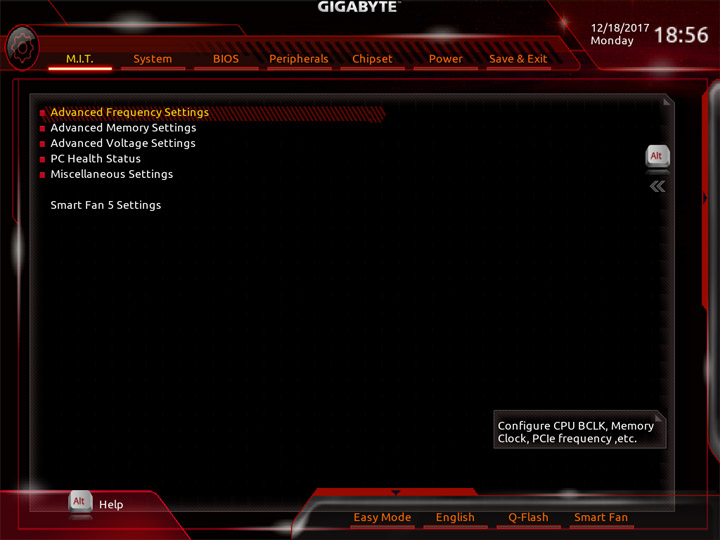

Структура и внешний вид основного режима работы с настройками UEFI ничуть не изменились относительно продуктов прошлого поколения. В первом же разделе, имеющем название M.I.T., собраны все пункты для разгона компьютера. Имеются готовые профили для упрощённого оверклокинга ЦП.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

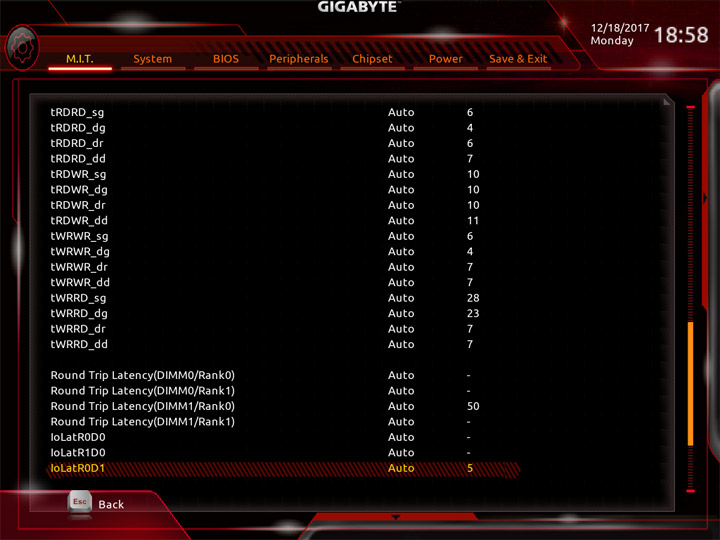

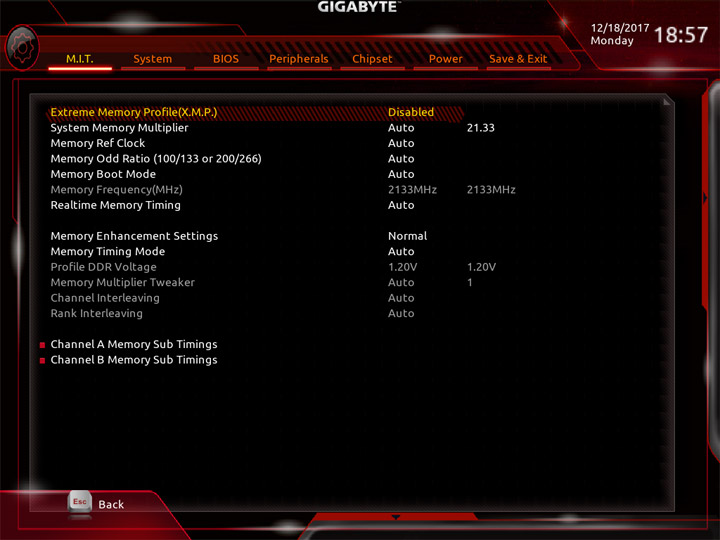

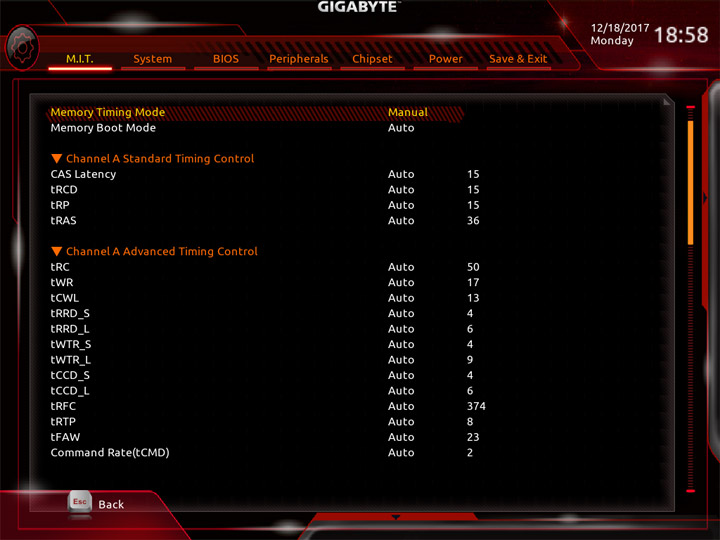

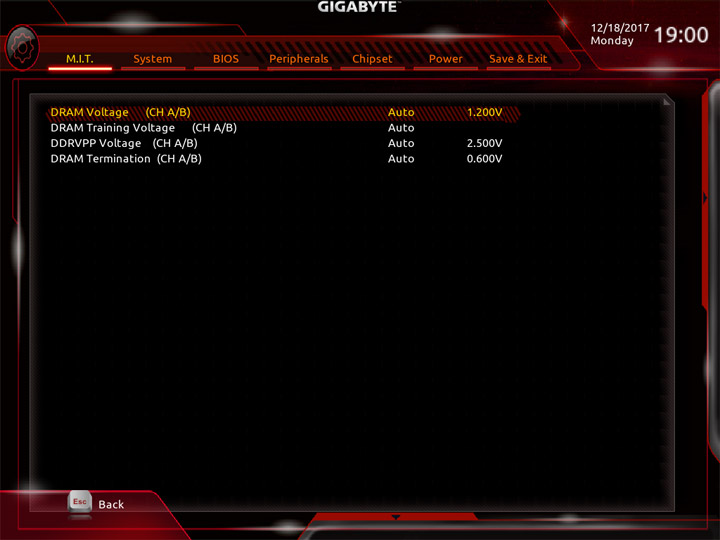

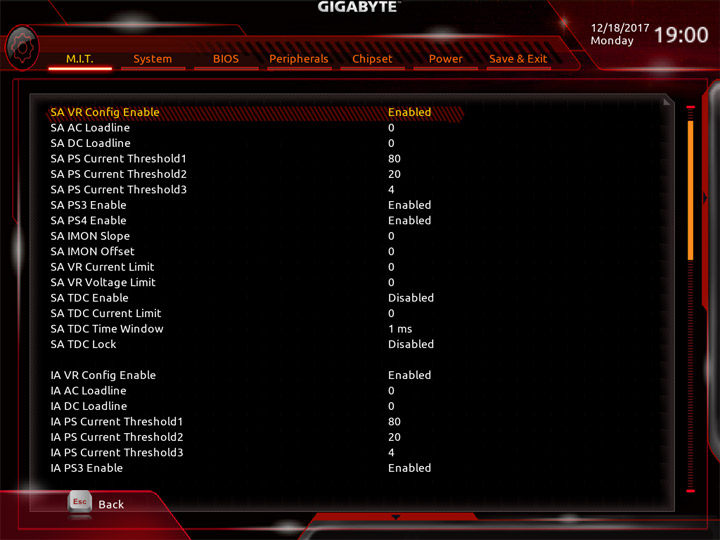

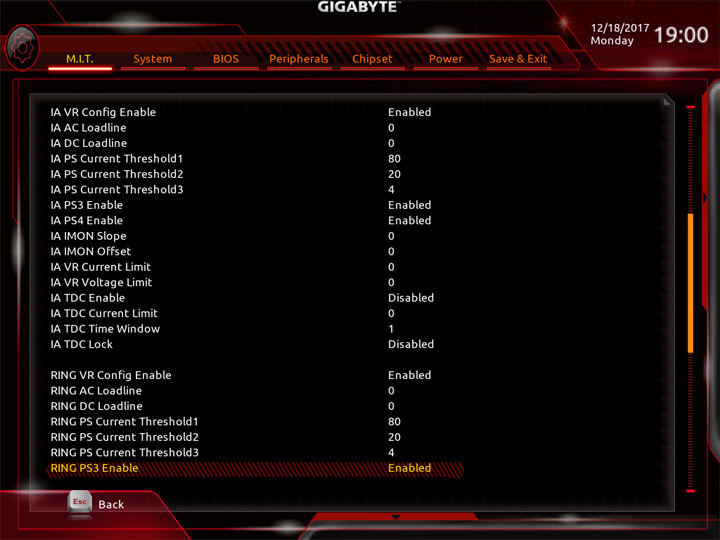

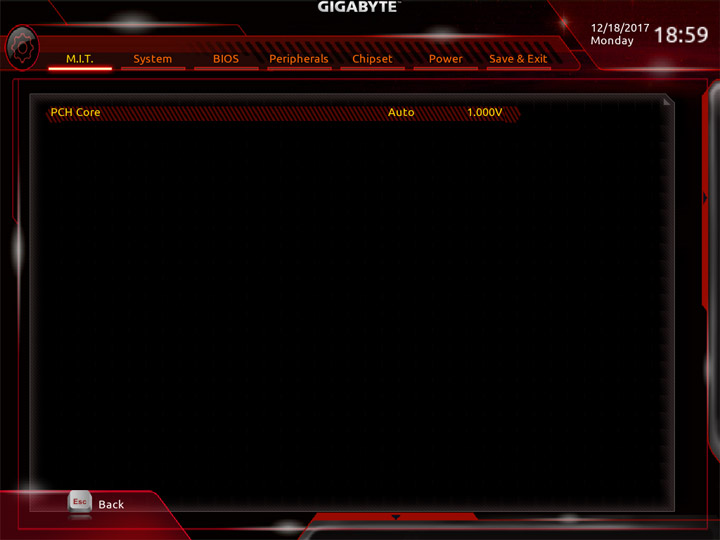

Относительно плат прошлых поколений, здесь увеличен предел для напряжений CPU IO и SA. Вместе с возросшими пределами для множителя ОЗУ добавился раздел Internal VR Control.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

Самые важные параметры собраны в таблице.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–500 0,01
CPU Clock Ratio (Multiplier) 8–127 1
CPU Vcore (В) 0,6–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–127 1
System Memory Multiplier 8–63, 8–83 1, 1,33
DRAM Voltage (В) 1,0–2,0 0,01
CPU System Agent Voltage (В) 0,8–1,5 0,01
CPU VCCIO (В) 0,8–1,5 0,01
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005
VAXG Loadline Calibration Auto/Standard/High

Старт системы достаточно быстр. Уже из UEFI можно изменить сценарий работы подсветки и её оттенок, но в фирменном ПО возможностей значительно больше.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

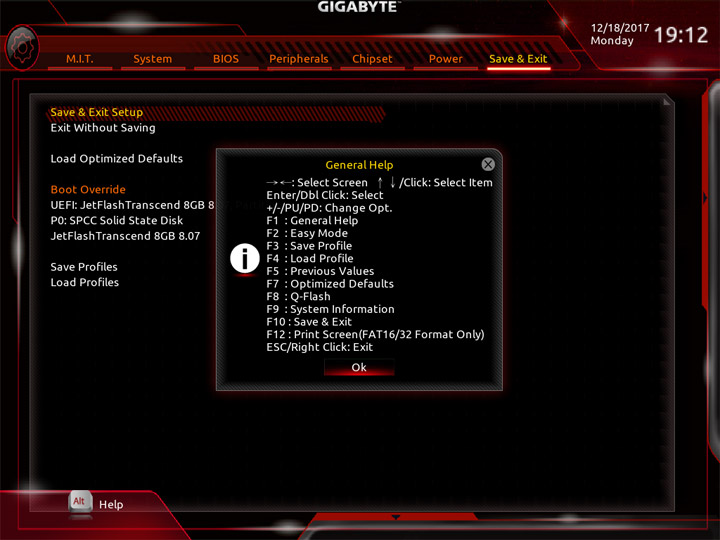

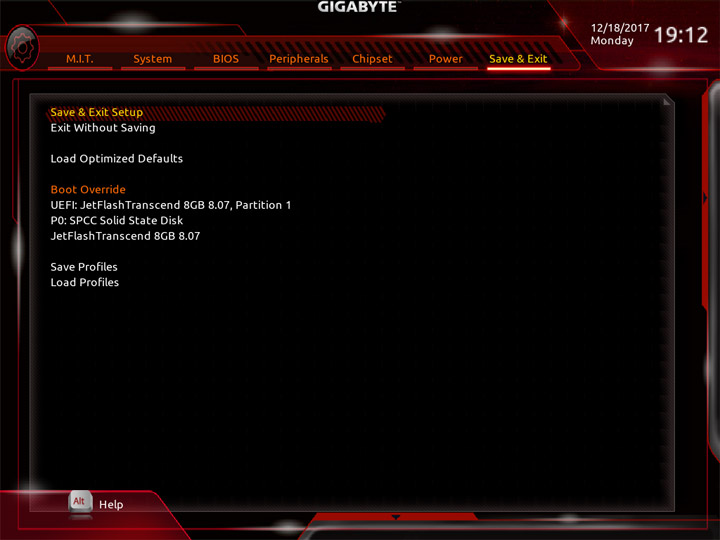

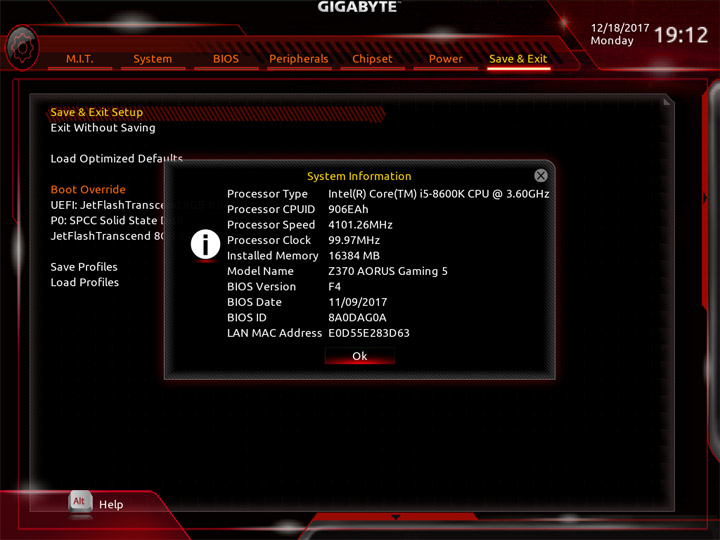

Хранить настройки системы можно как в одном из восьми профилей, так и на внешнем носителе.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

Комплектное ПО

Внушительный состав из бонусных утилит в этот раз возглавила новая версия специального ПО для работы со звуком от Creative. На моей памяти, Gigabyte первые предлагают её в составе своих плат в качестве бонуса. Ещё можно отметить появление Smart HUD, это программа для наложения видео поверх экрана (позиционируется как помощник при прохождении игр).

  Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, BIOS Setup, Cloud Station, Color Tempertaure, EasyTune, EZRAID, Fast Boot, Game Boost, On/Off Charge, Platform Power Management, Smart Backup, Smart HUD, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker, USB DAC-UP 2)
Звуковое Creative Sound BlasterX 720°
Сетевое cFosSpeed Internet Accelerator Software, TriDef SmartCam (лицензия на 90 дней), XSplit Gamecaster + Broadcaster (Premium лицензия на 1 год)
Дополнительное Intel Extreme Tuning Utility, Intel Software Guard Extensions Platform

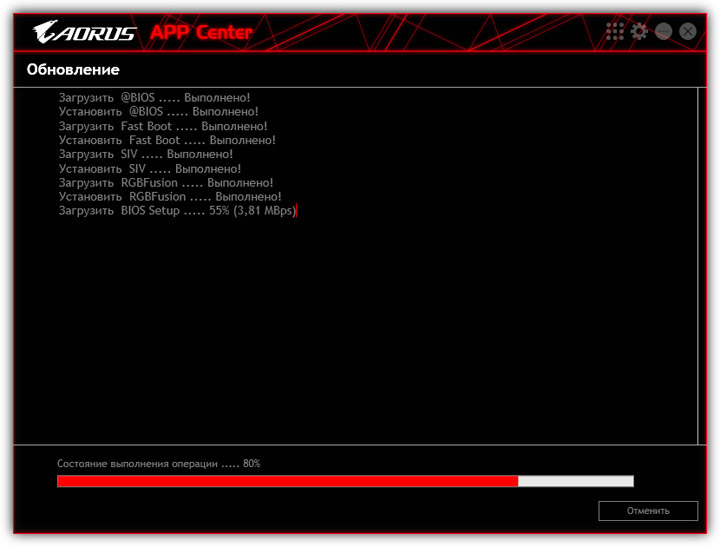

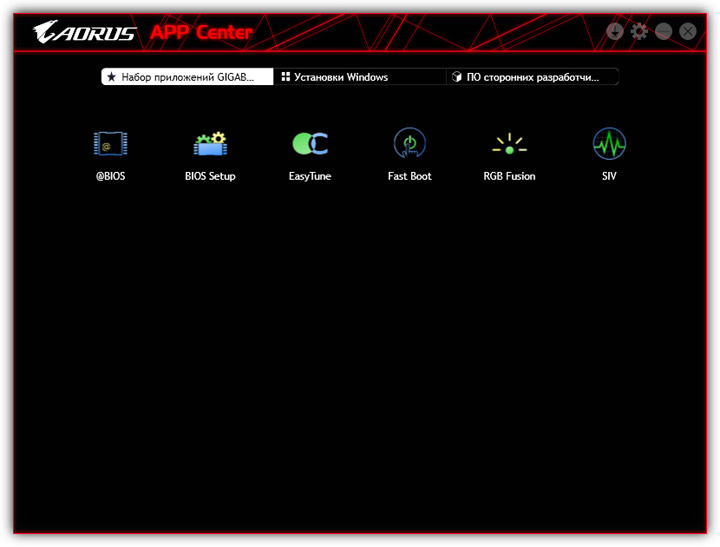

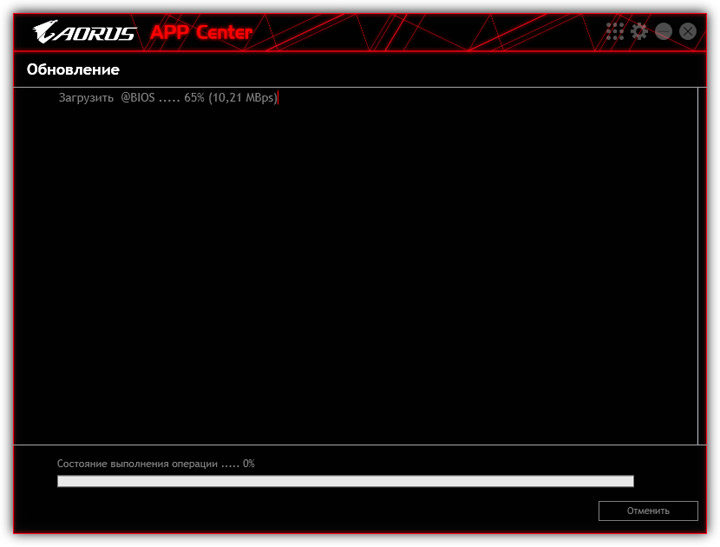

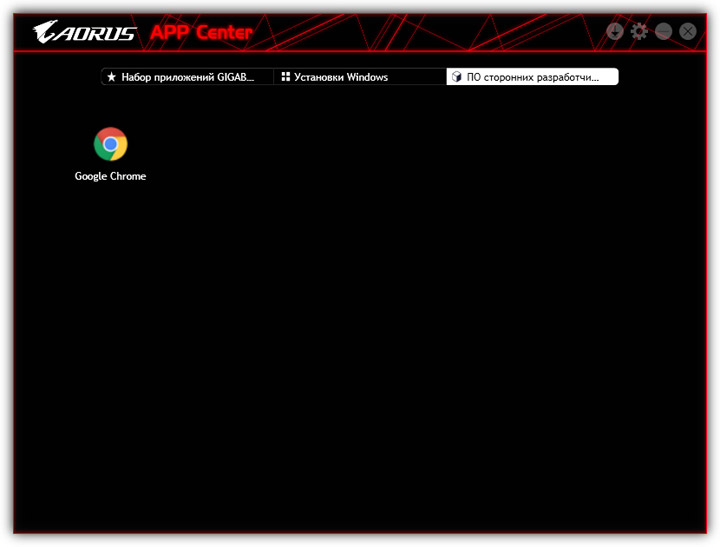

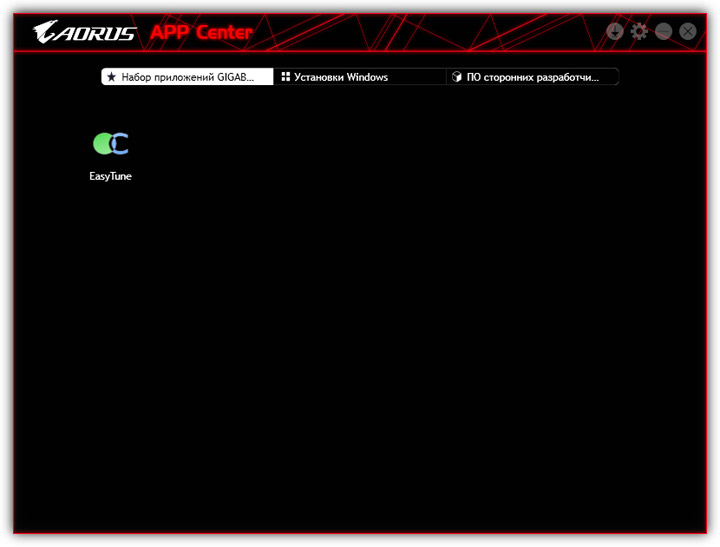

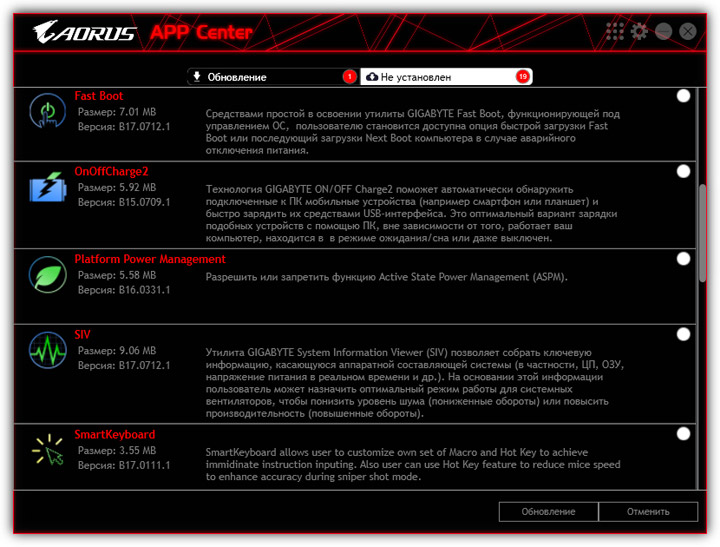

Поиск, установку, обновление утилит можно проводить из фирменной оболочки APP Center. Там же сделали страничку для некоторых функций Windows. В целом, нового ничего, кроме обновлённого фонового рисунка.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

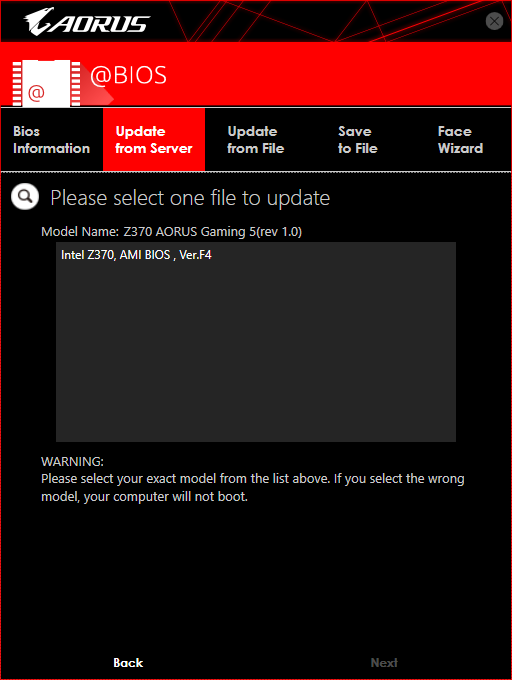

В этот раз я проверю лишь некоторые программы из списка, для полного изучения их всех понадобится оформить отдельный обзор — настолько общее число велико. Однако ни названия, ни функциональность их не изменилась, потому для более глубокого изучения их особенностей я рекомендую провести поиск по нашим прошлым материалам. Так, @BIOS позволит не только обновить прошивку, но и изменить изображение на стартовом экране.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

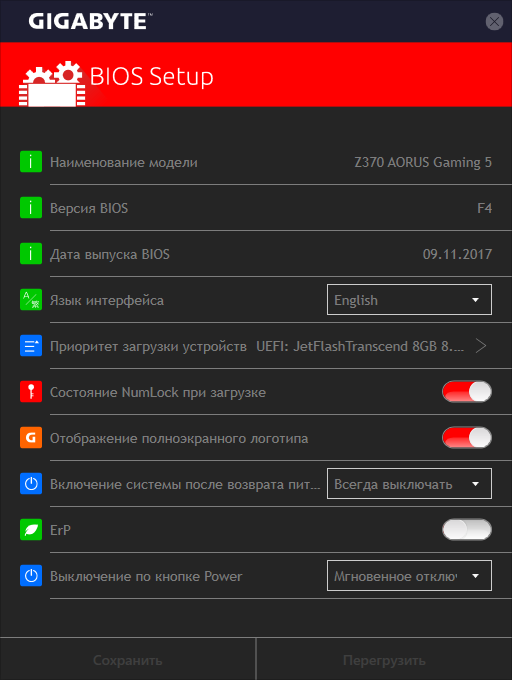

BIOS Setup представляет собой лёгкий инструмент по управлению небольшим, но востребованным числом переменных из UEFI.

Gigabyte Z370 Aorus Gaming 5

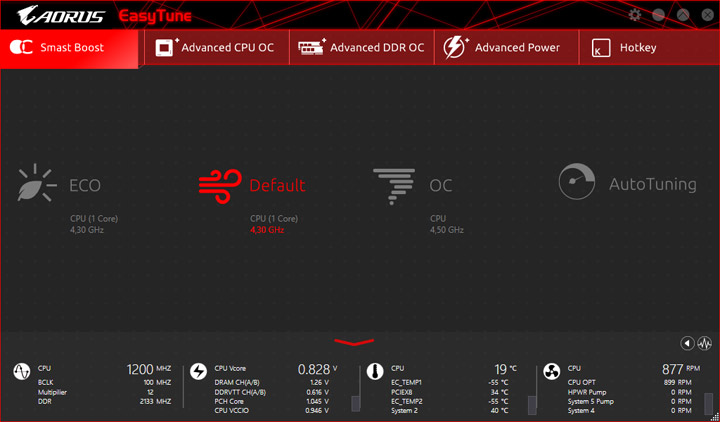

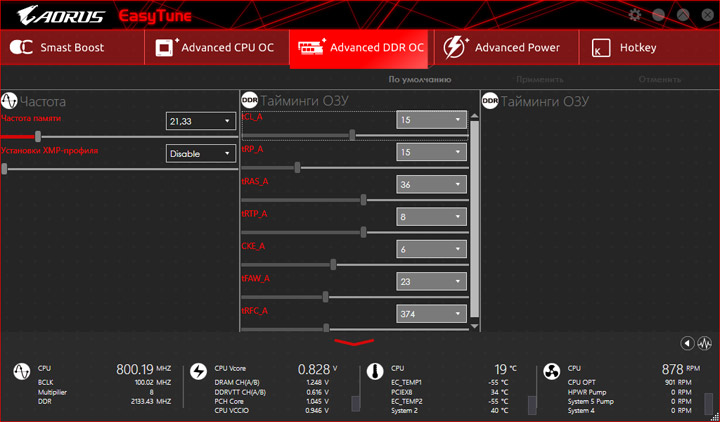

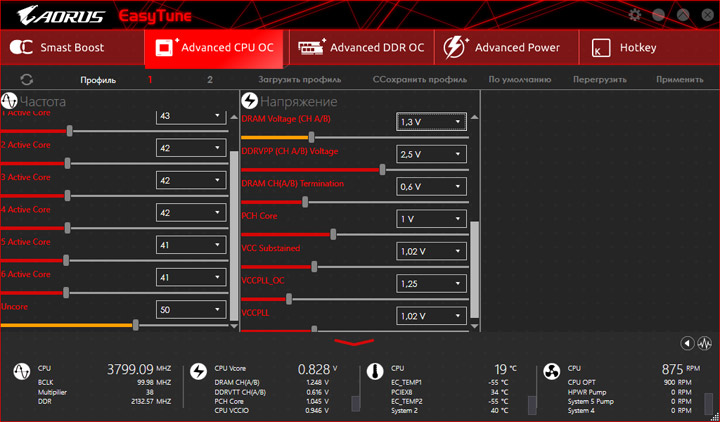

EasyTune наиболее известный и, думаю, полезный инструмент. Здесь можно изучать параметры и даже менять их «на лету», основные напряжения регулируются отсюда без проблем, как и множители ЦП. Модифицированная переменная удобно обозначается другим оттенком (до момента её применения). Есть и способы автоматического разгона, отличающиеся от набора в UEFI. Рассмотрим их чуть позже.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

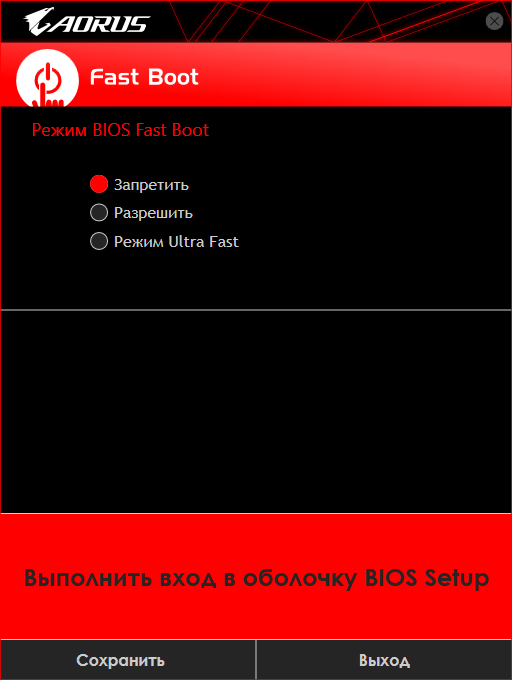

При помощи Fast Boot можно запланировать автоматический вход в UEFI после перезагрузки ПК.

Gigabyte Z370 Aorus Gaming 5

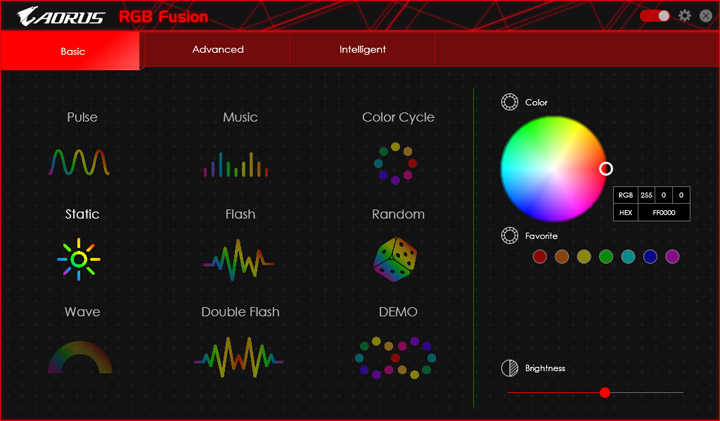

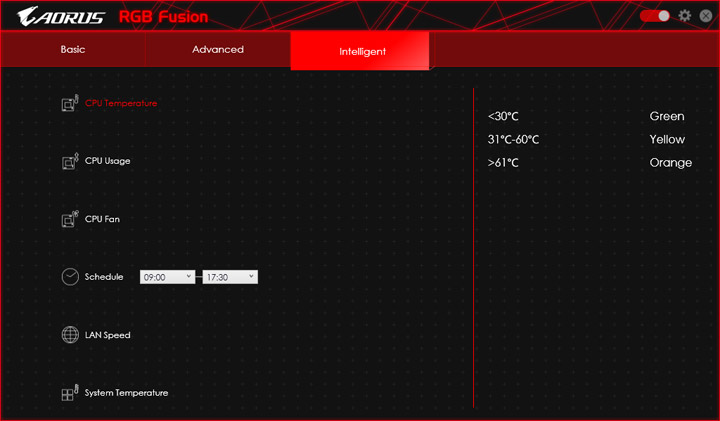

RGB Fusion имеет довольно простой и понятный интерфейс. Можно воспользоваться базовыми сценариями для изменения подсветки или же прибегнуть к особым настройкам. При выставлении оценки для всей системы иллюминации скромничать не получится, её много и она действительно выглядит эффектно.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

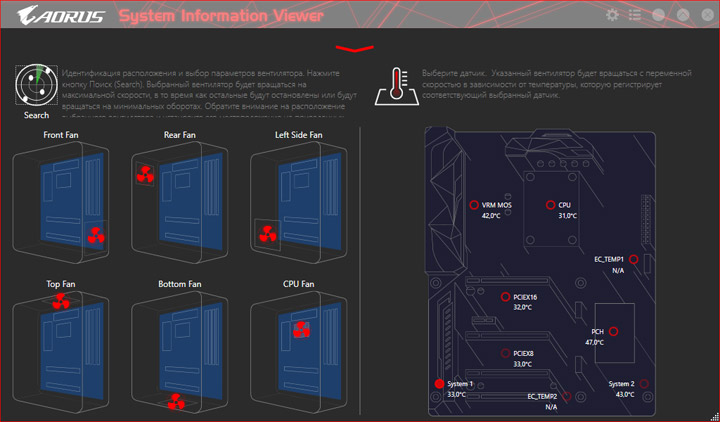

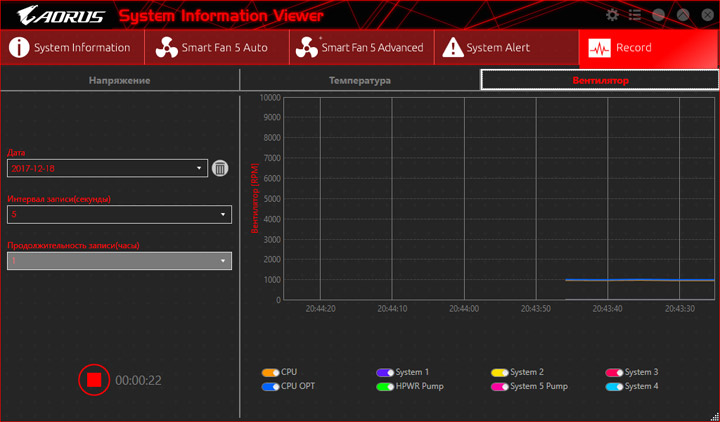

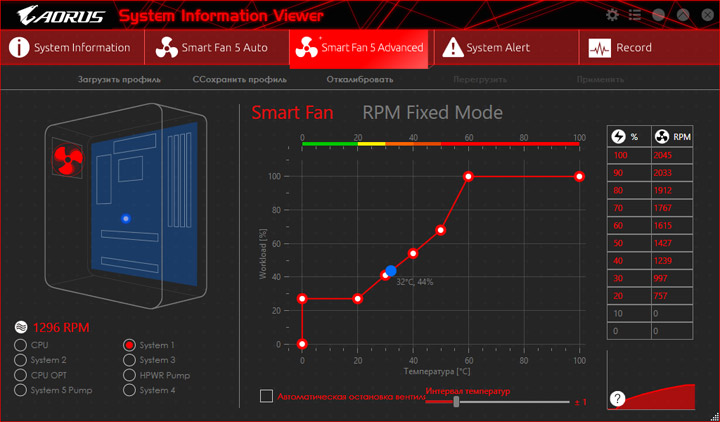

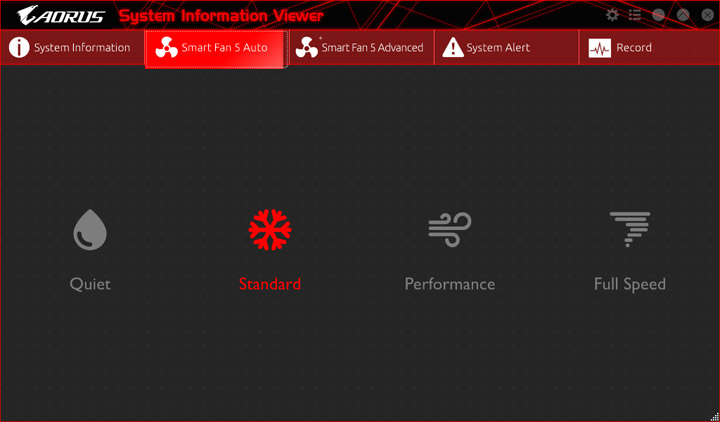

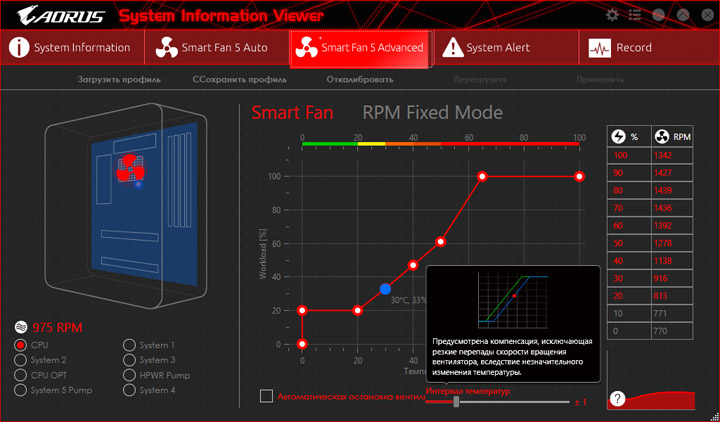

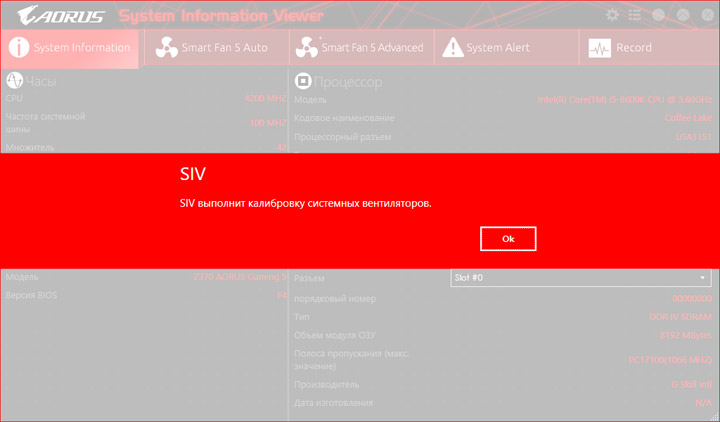

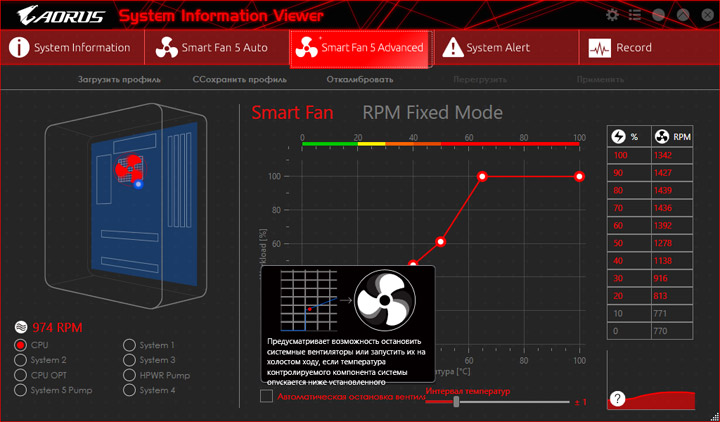

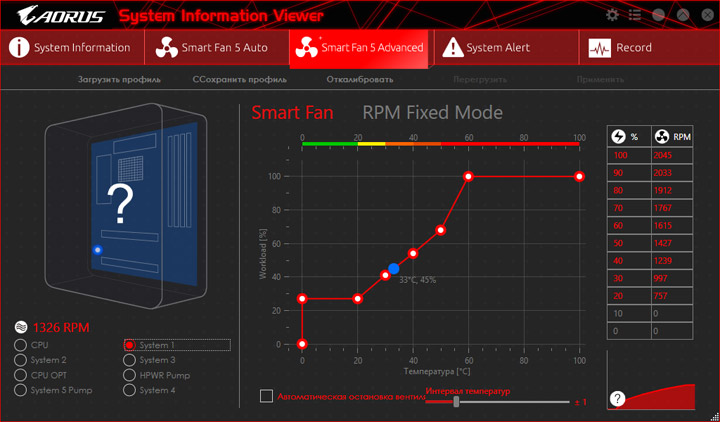

Наиболее интересным в SIV, как и прежде, является возможность калибровки и последующей настройки охладителей с оглядкой на полученный паспорт устройства. Схема не запоминается на уровне UEFI, а работать начинает уже при запуске Windows.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

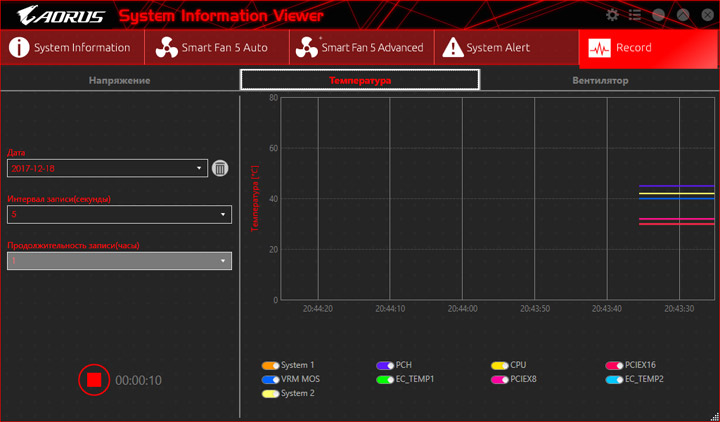

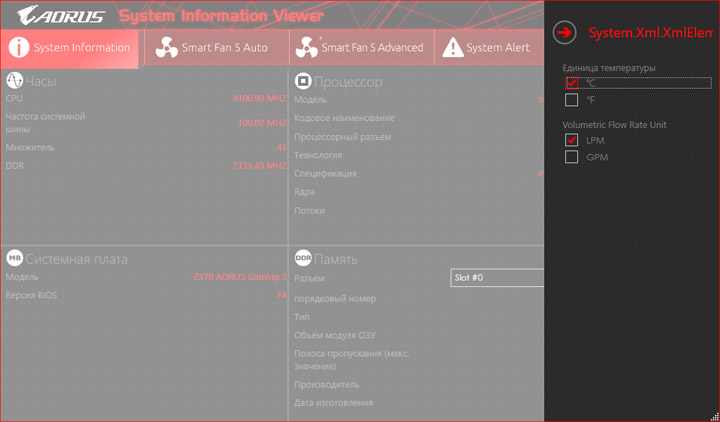

Для наблюдения за переменными в режиме реального времени окно можно изменить до более компактного.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

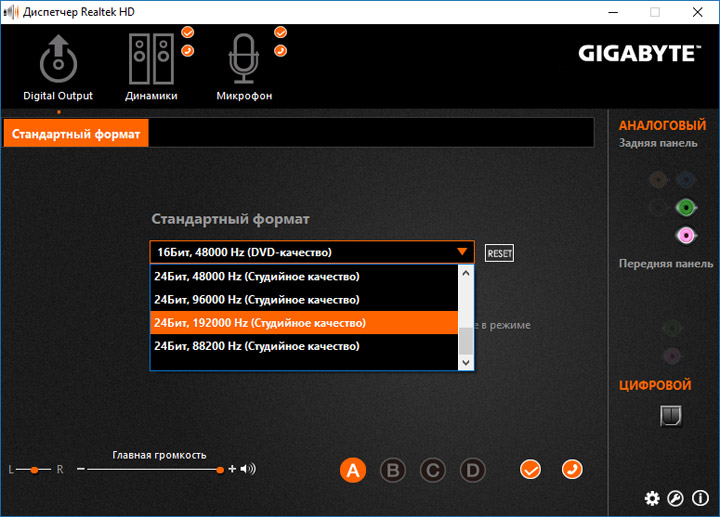

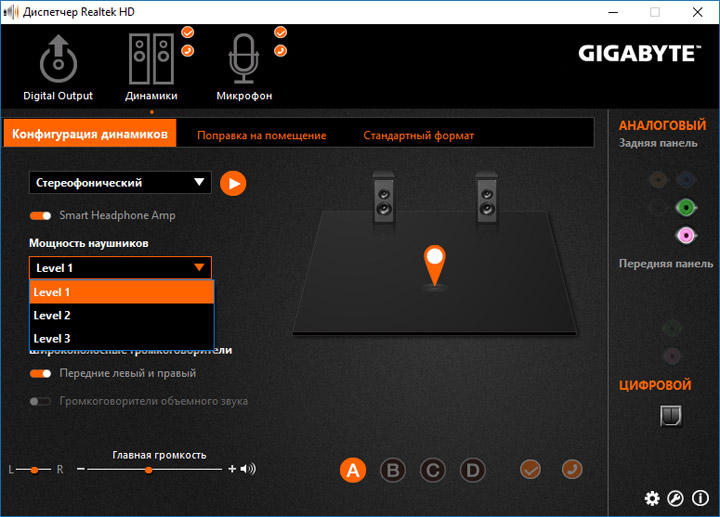

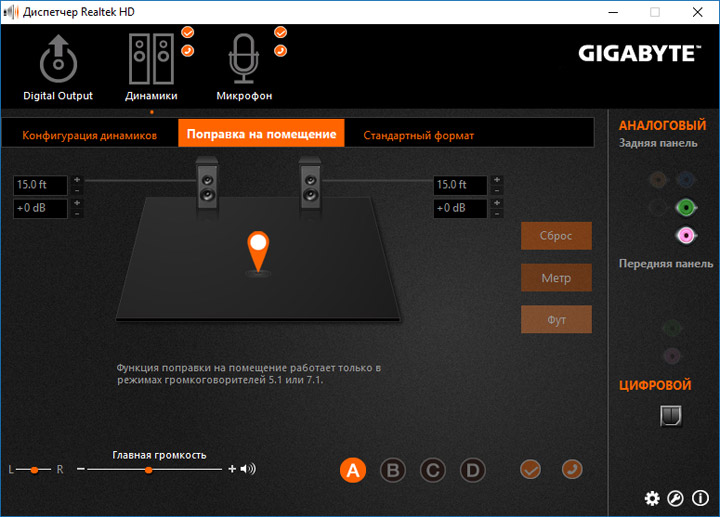

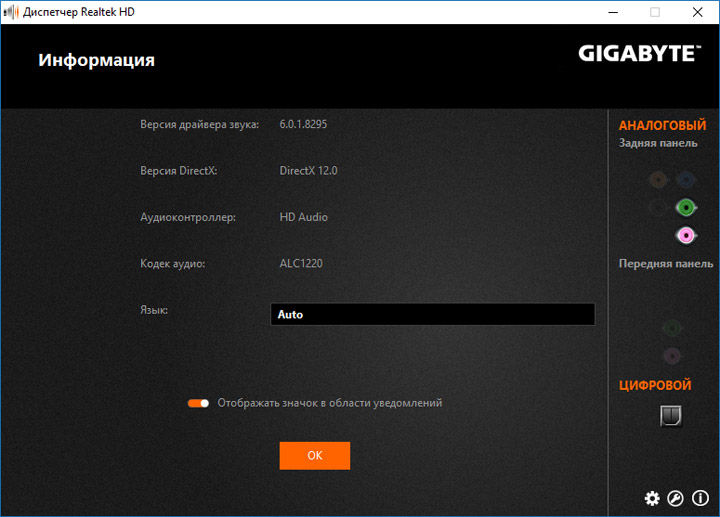

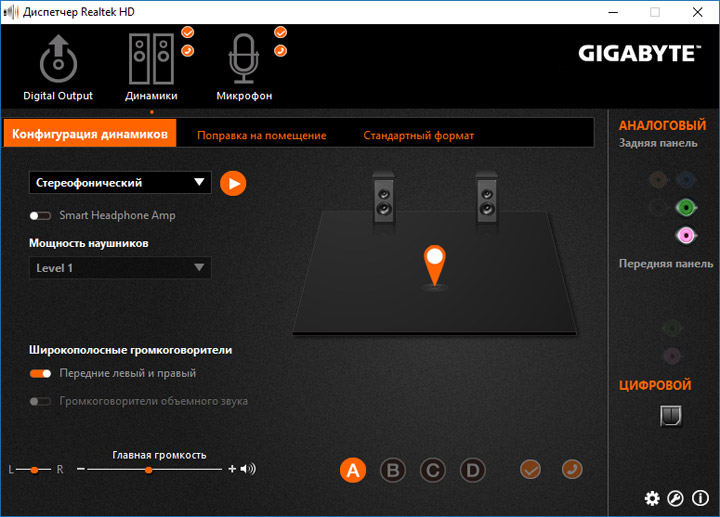

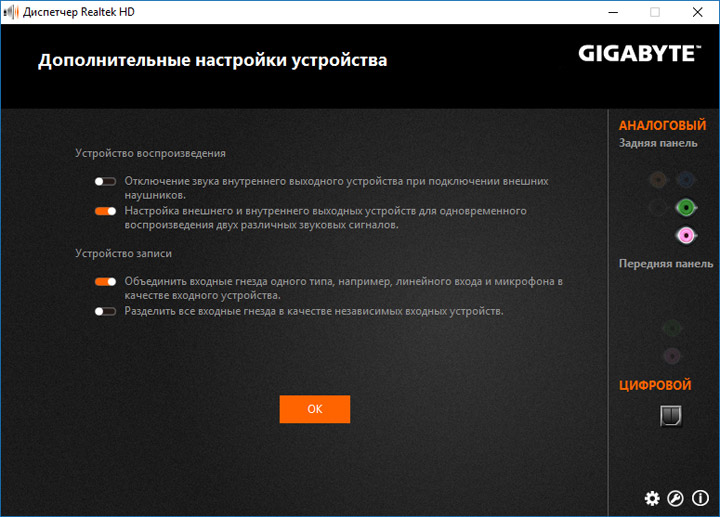

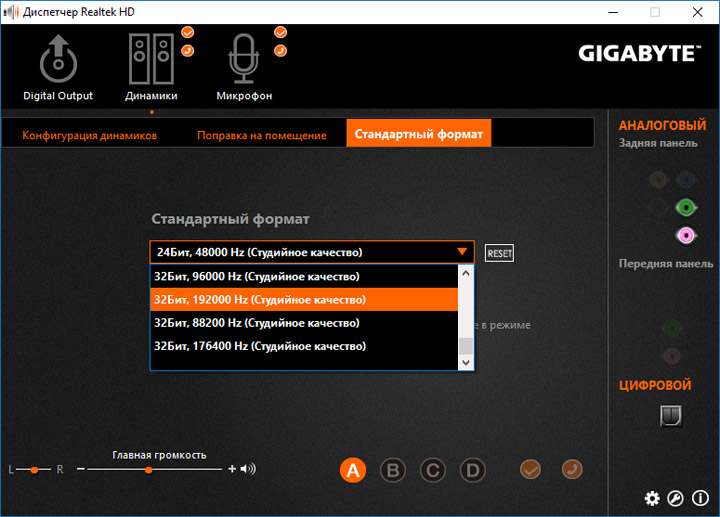

Звук основан на старшем кодеке от Realtek, потому первоначальная наладка производится при участии их фирменного конфигуратора. Ввиду отсутствия банального ОУ, говорить об сногшибательном звучании не приходится. Основной чертой этой платы является мягкость подачи (с начальными настройками). Нет внятности позиционирования, любители динамических композиций будут расстроены.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

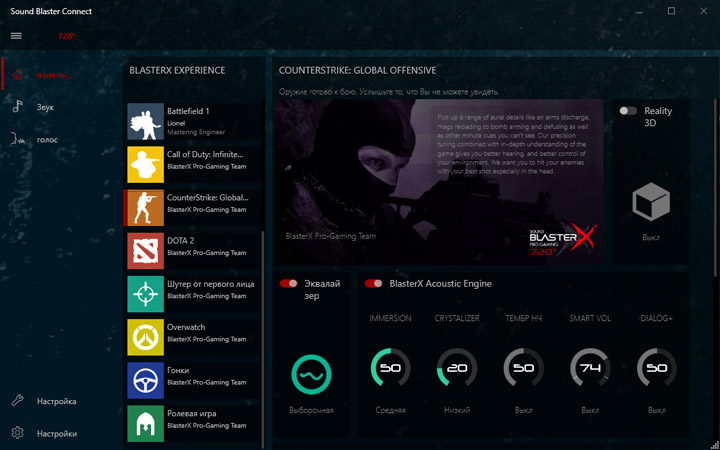

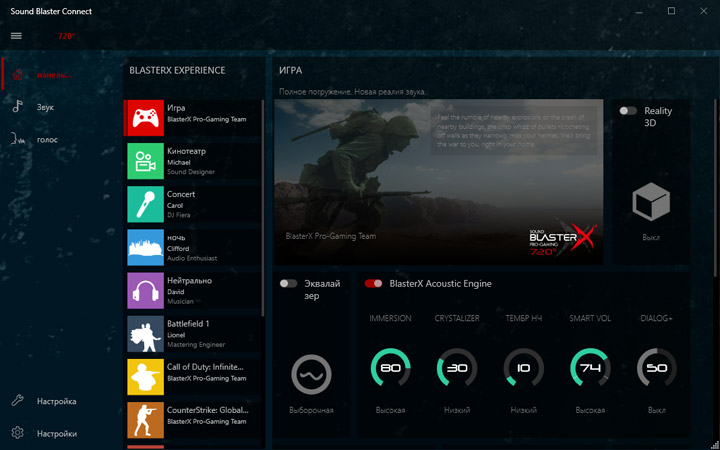

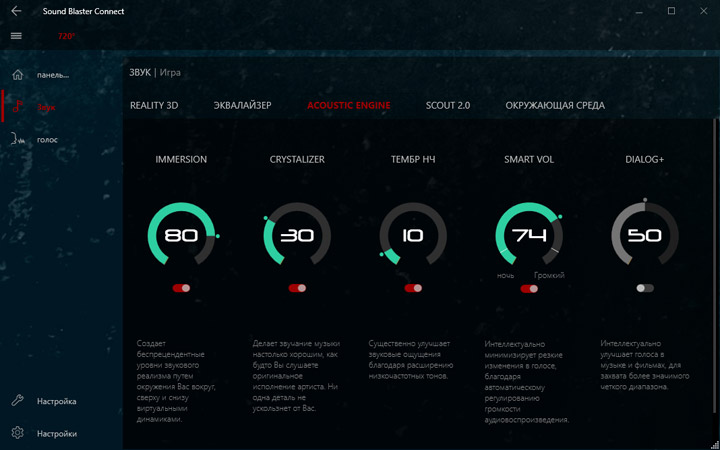

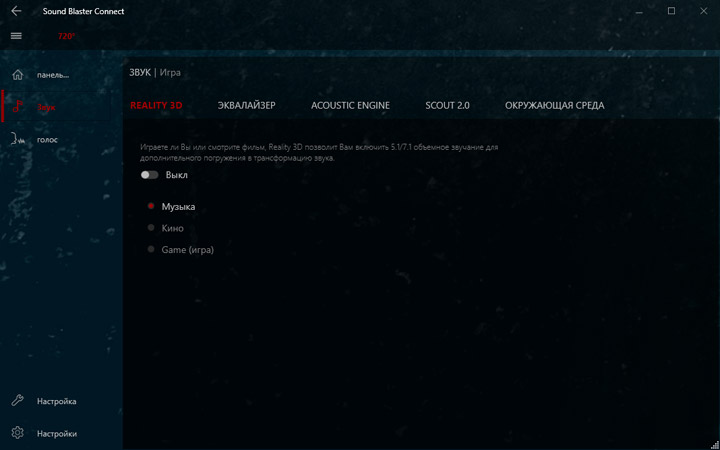

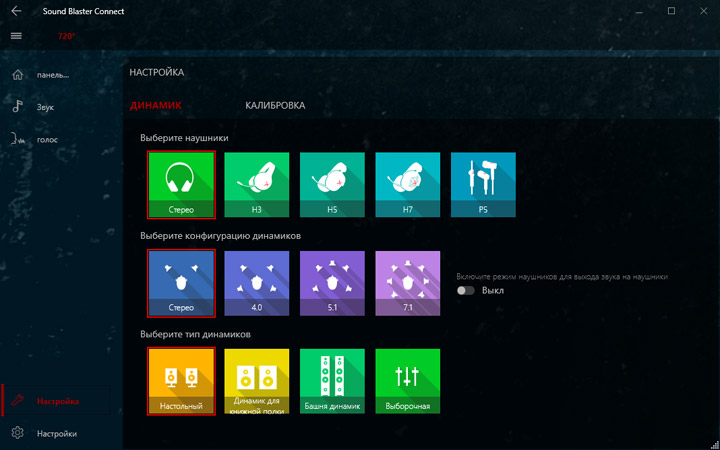

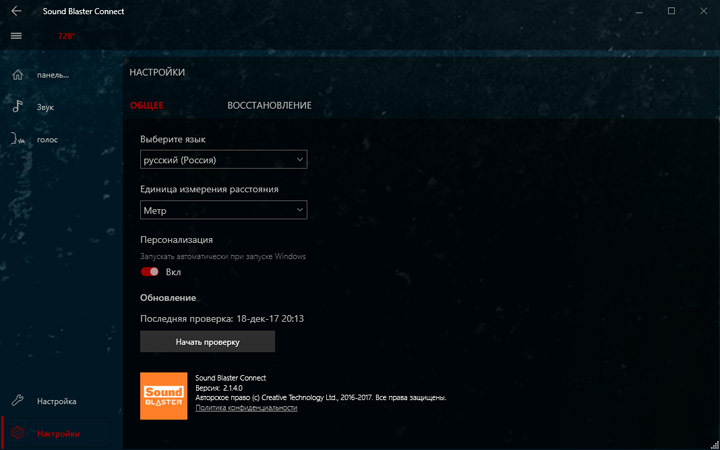

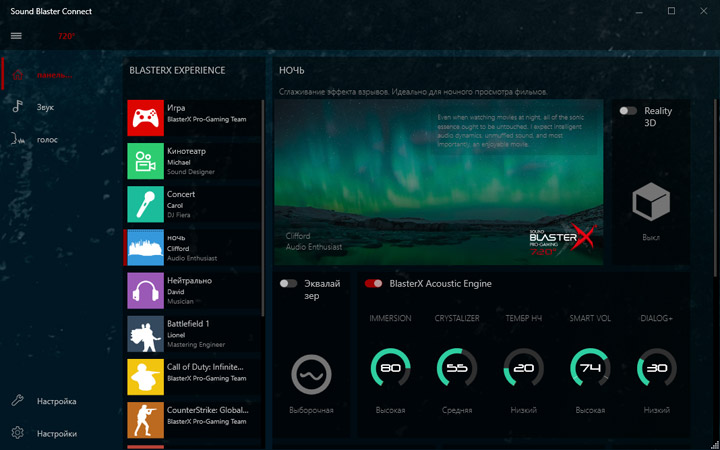

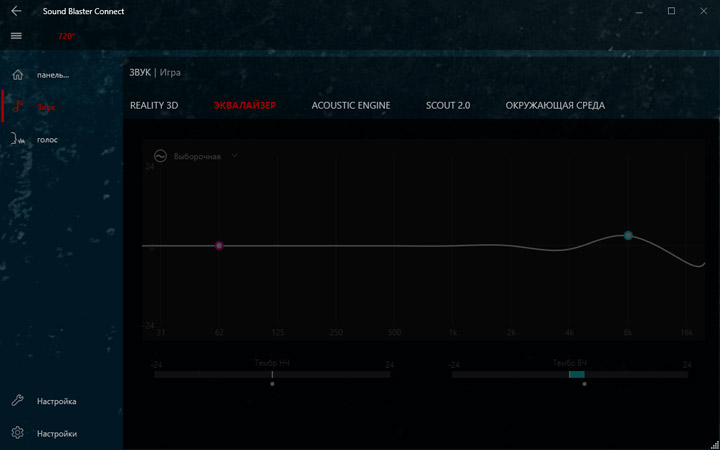

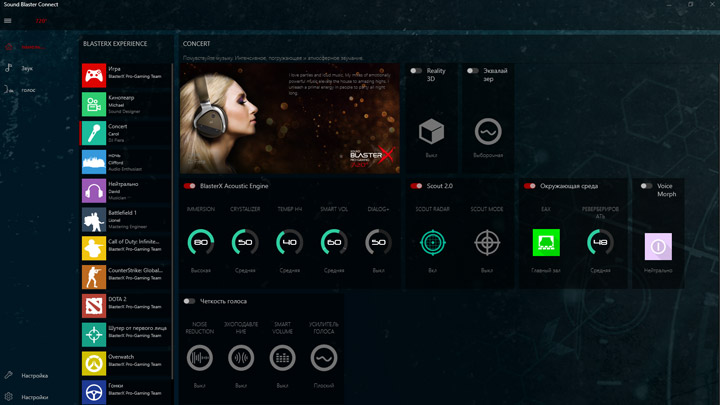

Для преображения звучания предлагается использовать Creative Sound BlasterX 720°. От прошлых продуктов этого разработчика новинка отличается наличием множества готовых профилей не просто под сценарии, а с конкретным стилистическим обозначением. Надо сказать, эффекты действительно в корне меняют общее впечатление о воспроизводимом контенте. Видимо, именно поэтому «чистому» звучанию уделили не слишком много внимания.

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5

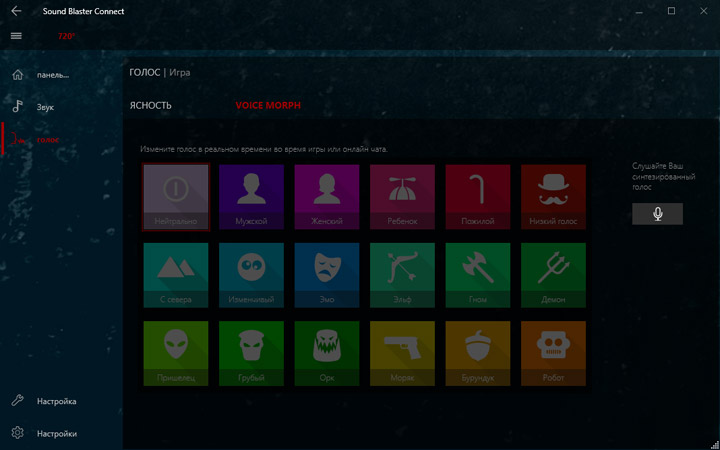

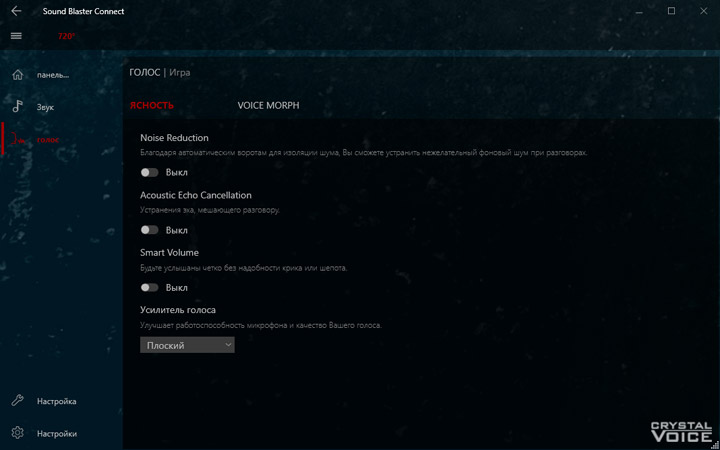

Для каждого из сценариев общее число настраиваемых элементов действительно объёмно. Одновременно можно работать и с микрофоном.

Gigabyte Z370 Aorus Gaming 5

В роли бонуса для сетевой подсистемы предлагается популярный продукт cFosSpeed. Игровой аудитории будет интересен годовой ключ для комплекса от XSplit.

Gigabyte Z370 Aorus Gaming 5

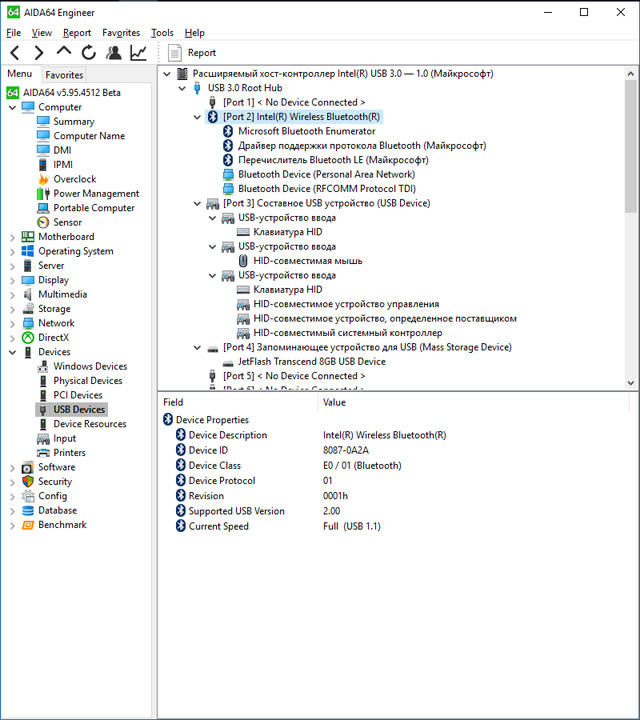

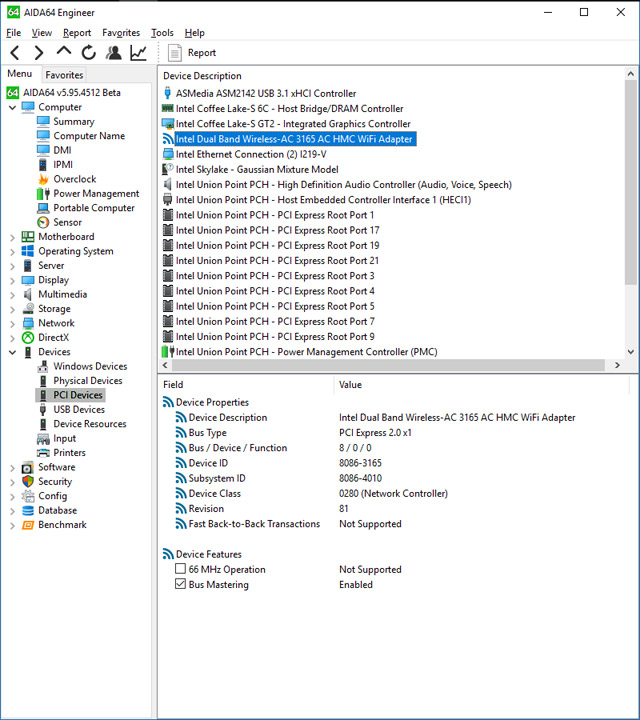

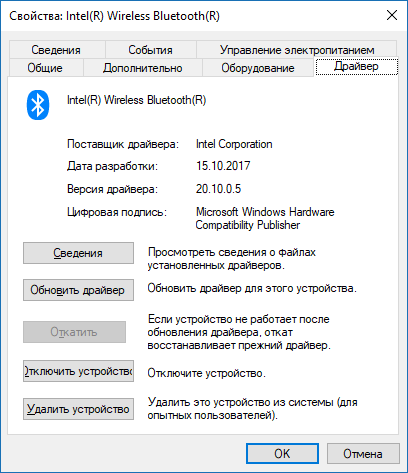

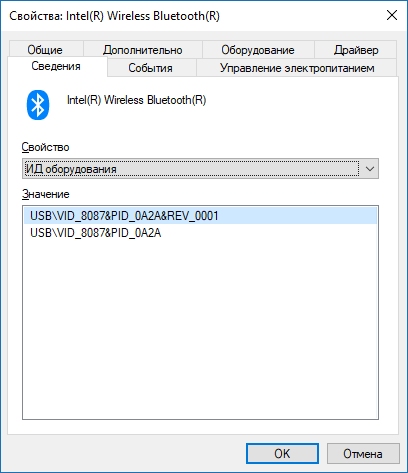

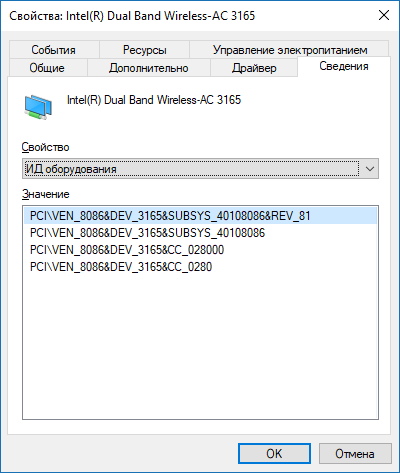

В качестве беспроводного адаптера выбрали решение от Intel, больше информации о нём позволят получить следующие скриншоты:

Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5Gigabyte Z370 Aorus Gaming 5
Оверклокинг. Только слепой не увидит различий!
