Основные усилия конструкторов из лагеря Gigabyte направлены на игровой сегмент рынка. Серия устройств, в том числе и материнских плат, Aorus уже затмила некогда популярную Ultra Durable, и вот для всех, кто по той ностальгирует, мы подготовили этот обзор. Устройство, принимающее в нём участие, обходит, насколько это возможно, нынешние тренды по оформлению и возможностям в сфере расширения системы подсветки. Общие особенности и возможности — рассмотрим, сконцентрировав особое внимание на преобразователе питания и его поведении при работе с мощным процессором.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/01-gigabyte-z390-designare.jpg)
Плата не имиджевая и не претендует на лавры самой мощной в нынешнем поколении, нет особых элементов на поверхности или задней панели вроде переключателей и кнопок. Отсутствует даже индикатор кодов POST, словом, устройству уготована роль под разовую сборку мощной вычислительной (рабочей) станции.
Модель | Gigabyte Z390 Designare (rev. 1.0) |
---|---|
Официальная страница продукта в Сети | gigabyte.ua |
Чипсет | Intel Z390 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*/4000*/4133*/4266*(OC), максимум 64 ГБ |
Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
M.2 | 2 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110) |
Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
Видеоразъёмы | DisplayPort 1.2 (In Port) HDMI 1.4, 2x Thunderbolt 3 |
Количество подключаемых вентиляторов | 5x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (2x C), Intel JHL7540) 3 х 3.1 Gen2 (2 разъёма на задней панели, Z390) 2 х 3.1 Gen1 (разъёмов на задней панели нет, Z390) 4 х 3.1 Gen1 (4 разъёма на задней панели, Realtek RTS5411) 4 x 2.0 (2 разъёма на задней панели, Z390) |
VR Ready | – |
Serial ATA | 6 x SATA 6 Гбит/с (Z390) |
RAID | 0, 1, 5, 10 (SATA, Z390) |
Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) |
S/PDIF | Оптический (выход), разъём на плате (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) Intel I211-AT (Gigabit Ethernet) Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5) |
COM | – |
TPM | – |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Diagnostic LEDs (CPU, DRAM, VGA, BOOT), колодока для подключения LED-устройств (1x RGB), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI |
Цена в рознице, $ | 291 |
Упаковка и комплектация
Коробка обычного типа и размеров. Ключевая особенность — поддержка интерфейса Thunderbolt — уместно подчёркнута сразу на лицевой стороне.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/02-gigabyte-z390-designare.jpg)
Без акцентов на вторичном обошлись и на тыльной, тут внимание сосредоточено исключительно на «железных» аспектах. Изучая надписи, можно выделить наличие тепловой трубки в системе охлаждения узла питания ЦП.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/03-gigabyte-z390-designare.jpg)

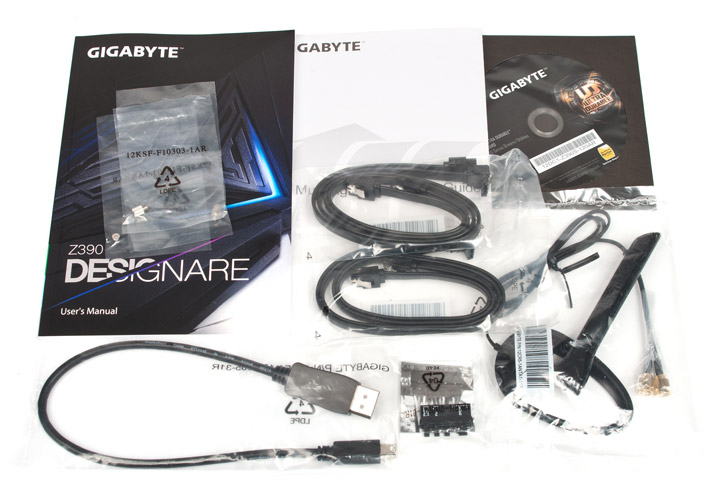

Комплект поставки следующий:
руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), выполнен обзор возможностей набора фирменного ПО;
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- два комплекта крепёжных винтов и стоек для устройств формата M.2;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- кабель типа «Mini DisplayPort to DisplayPort»;
- «кобура» для удобного подключения корпусных разъёмов G Connector;
- выносная Wi-Fi-антенна с возможностью фиксации положения, оснащённая подставкой с вмонтированным магнитом.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/04-gigabyte-z390-designare.jpg)
Внешний вид

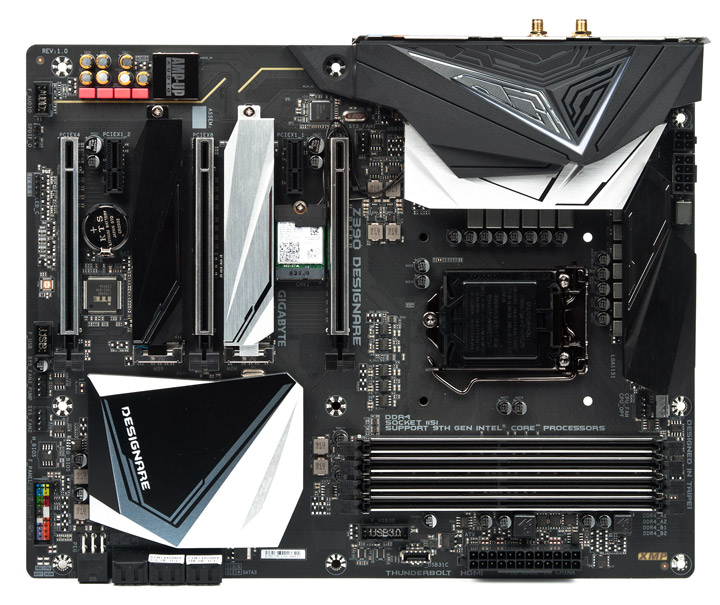

Размеры устройства соответствуют формату ATX, предусмотрено девять отверстий для его крепления в корпусе. Выделяется пара дополнительных гнёзд питания — для процессора (четырёхконтактное) и усиливающее линии PCI-E (на шесть контактов). Рядом с последним распаяна четвёрка красных диагностических светодиодов.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/05-gigabyte-z390-designare.jpg)

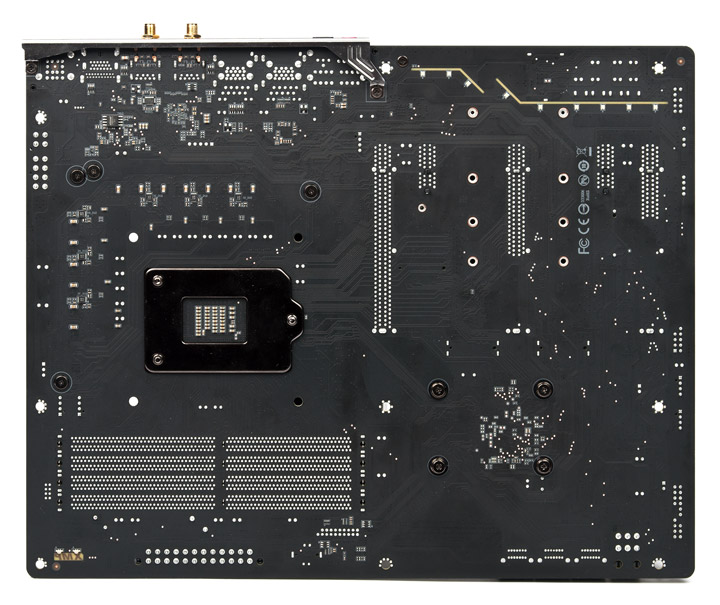

Все навесные конструкции крепятся винтами. В области размещения усилительной платины от СО для ЦП нет ничего «лишнего». Вытравленные участки проводников в слоях платы сопровождаются распайкой светодиодов многоцветного исполнения. Из дополнительных колодок в наличии всего одна, типа RGB.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/06-gigabyte-z390-designare.jpg)
Также подсветка вмонтирована в накладную пластину, размещённую у задней панели, ещё группа элементов подсветила охладитель PCH, выделив там ассоциативную надпись с названием модели.

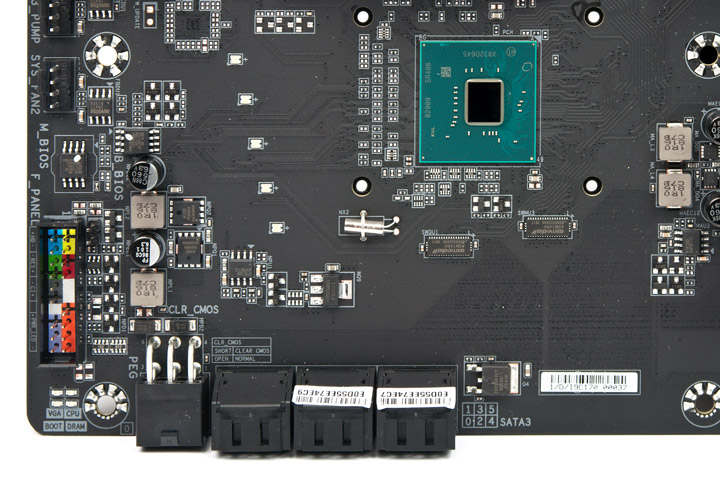

Такое решение реализовано путём распайки диодов прямо на плате, все они — многоцветные.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/08-gigabyte-z390-designare.jpg)

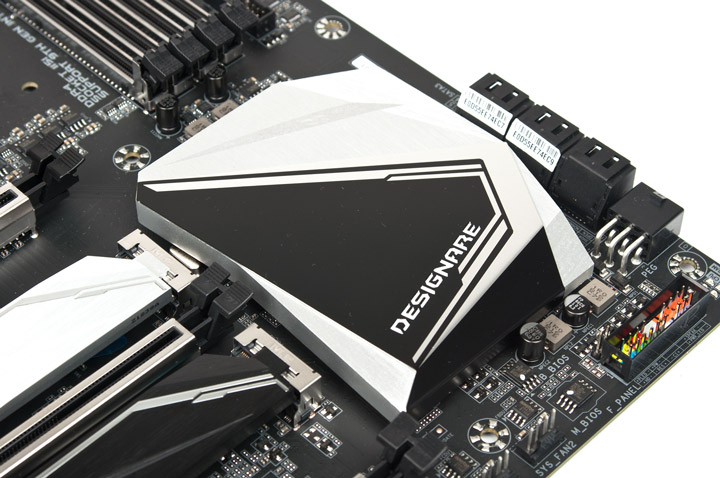

Сам радиатор огромен, переживать о температуре чипа точно не придётся.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/09-gigabyte-z390-designare.jpg)

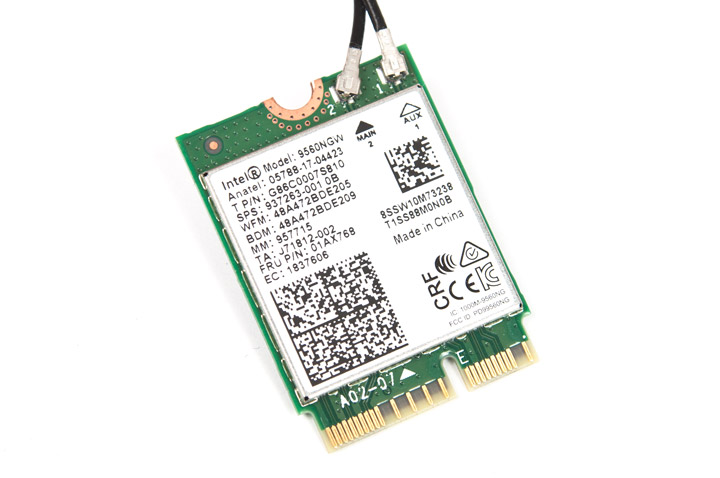

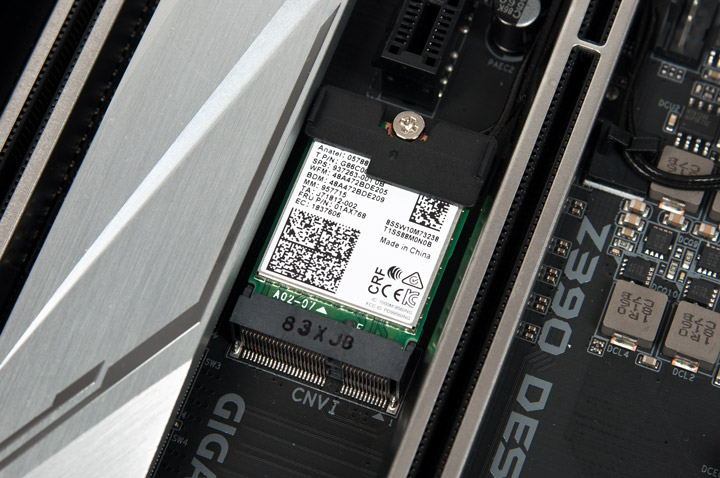

Верхнее гнездо M.2 реализует интерфейс CNVi, там находится предустановленный адаптер беспроводный сетей от Intel.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/10-gigabyte-z390-designare.jpg)
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/11-gigabyte-z390-designare.jpg)

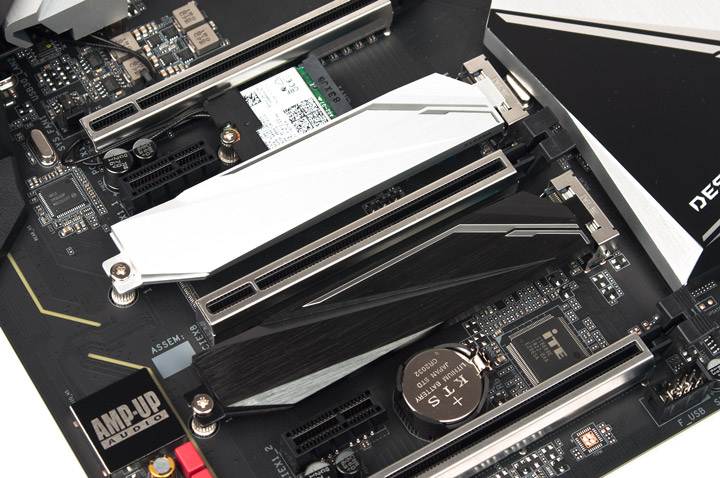

Таким образом, в распоряжении пользователя будут два посадочных места под устройства компактного типа, тут нет ограничений по их длине.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/12-gigabyte-z390-designare.jpg)

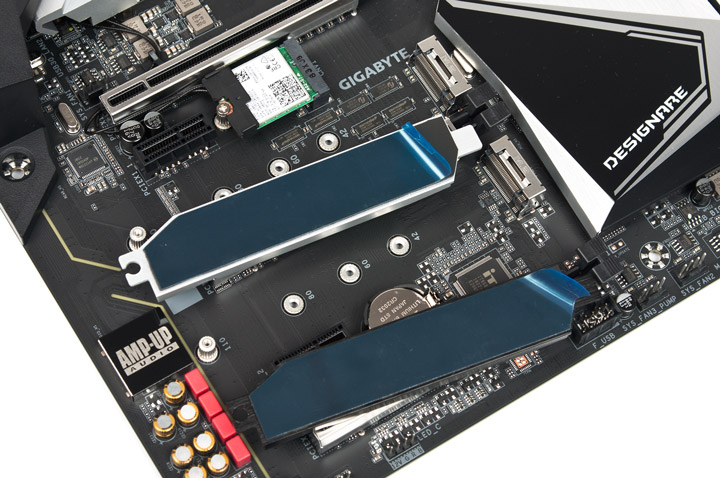

Оба гнезда оснащены персональными охладителями.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/13-gigabyte-z390-designare.jpg)

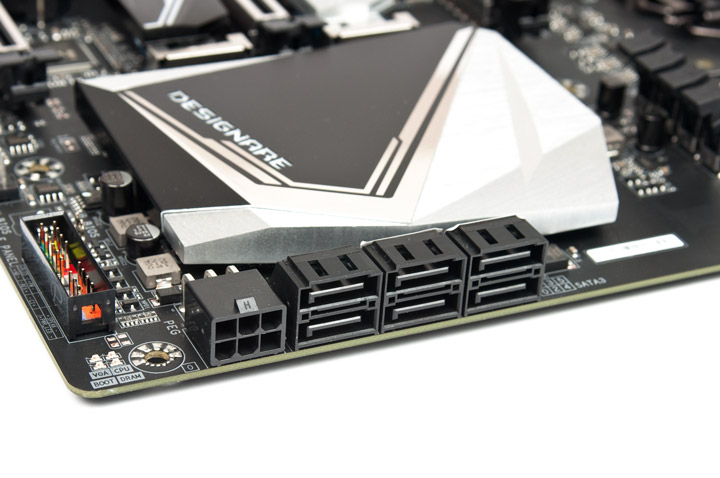

Выходов SATA — шесть, все они продольного типа.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/14-gigabyte-z390-designare.jpg)

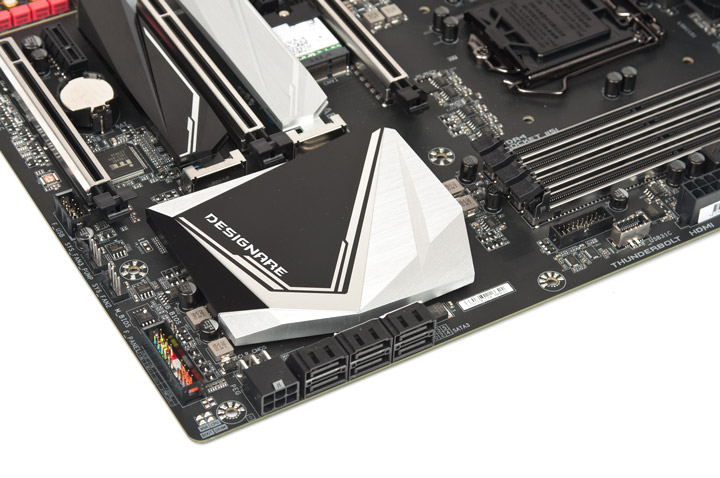

Под корпусные гнёзда USB заготовлено три колодки (поперечного типа), по одной для каждого из поколений.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/15-gigabyte-z390-designare.jpg)
Шестнадцать линий PCI-E от ЦП могут быть разделены поровну между двумя полноразмерными гнёздами, третье же, экранированное и полноразмерное, будет работать с хабом, но лишь при содействии четырёх линий (как максимум).
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/16-gigabyte-z390-designare.jpg)

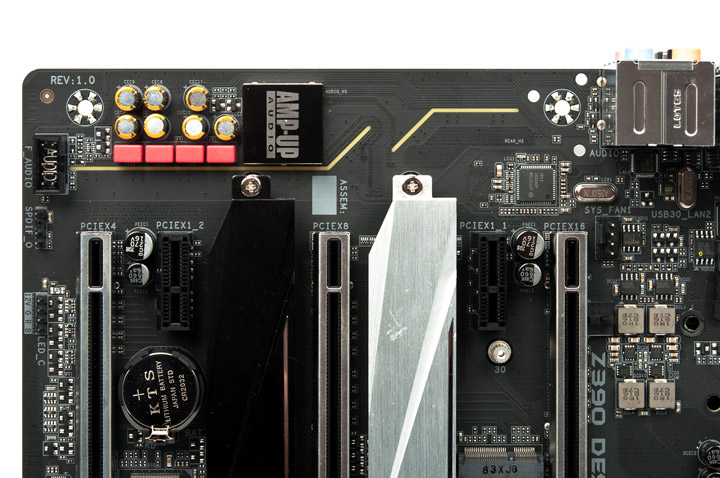

Реализация аудиосоставляющей включает набор особых конденсаторов (двух типов) и экранирования для кодека, которым выступила старшая модель ALC1220 от Realtek. Нет ни ОУ, ни дополнительных микросхем вроде отдельного ЦАП.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/17-gigabyte-z390-designare.jpg)

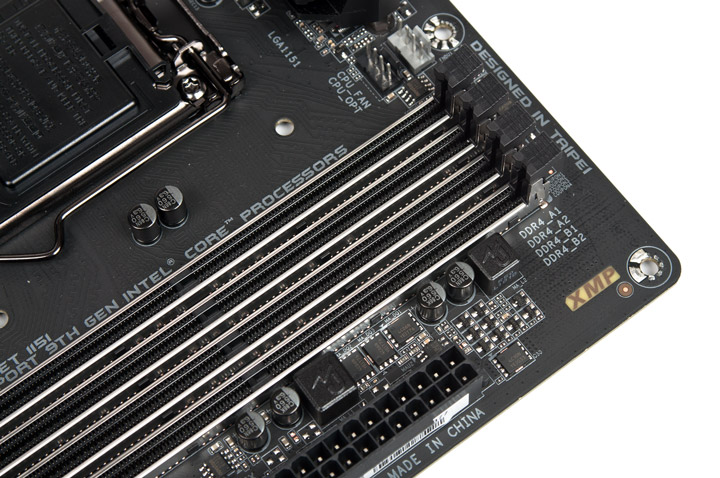

Для охладителей предусмотрено всего пять контактных площадок, управлять можно обеими типами устройств (трёх- и четырёхпроводными). Производитель подчёркивает размещение на плате особых гнёзд питания — с литыми проводниками (усиленного типа).
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/18-gigabyte-z390-designare.jpg)

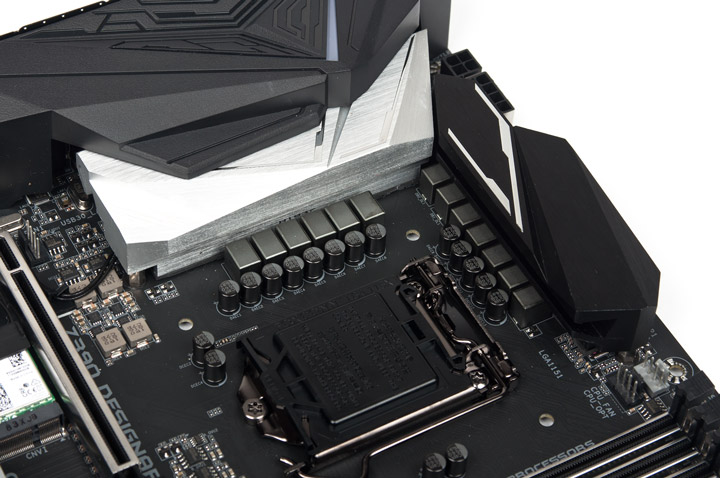

Исполнение системы охлаждения стабилизатора напряжений CPU не вызывает опасений при изучении вопроса совместимости с СО различных типов. Высота небольшая, потому проблем быть не должно.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/19-gigabyte-z390-designare.jpg)

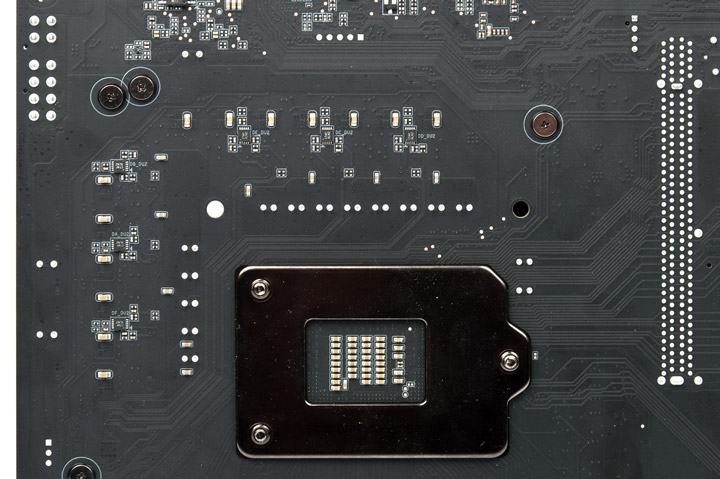

ШИМ-контроллер — семиканальный ISL69138 от Intersil Corporation. Посредством шести удвоителей (ISL6617A) реализована работа двенадцатиканального стабилизатора напряжения процессора, для графической части есть одна «фаза», обходится без внешнего драйвера. В роли силовых элементов привлекли сборки типа DrMOS SiC634 (двенадцать элементов) и SiC620A (одну — для iGPU) производства Vishay Intertechnology. Обязательно изучим поведение этого узла при разгоне ЦП, но уже сразу можно констатировать существенную переработку схемы относительно устройств предыдущих поколений.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/20-gigabyte-z390-designare.jpg)
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/21-gigabyte-z390-designare.jpg)

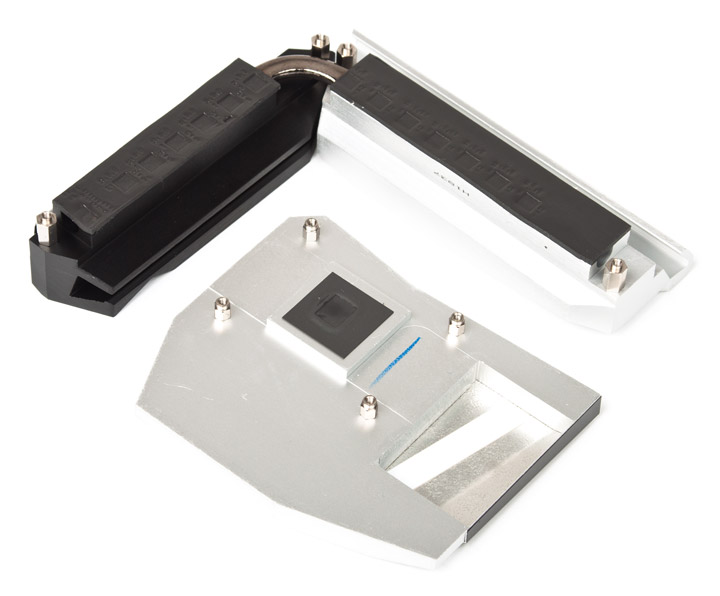

Информация о тепловой трубке на упаковке соответствует действительности. Размещена она максимально близко к основанию, тем самым, участие её в работе неоспоримо. На термоинтерфейсе не экономили, контакт теплосъёмников с греющимися элементами отличный.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/22-gigabyte-z390-designare.jpg)

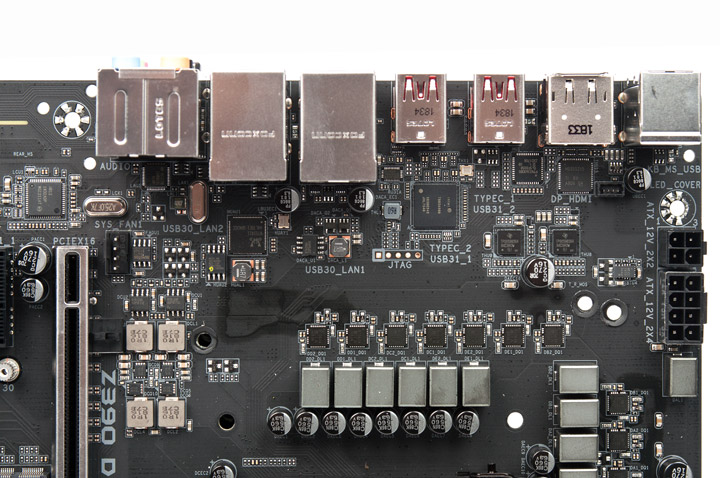

Задняя панель примечательна сразу двумя портами Thunderbolt последнего поколения. И без них о наполнении можно говорить в положительном ключе, в целом же оно фактически образцовое. Возможно, для идеала не хватает кнопки по сбросу настроек CMOS, но, как мы помним, продукт не позиционируется как инструмент для экспериментов с оверклокингом, потому моя общая оценка — замечательно.
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/23-gigabyte-z390-designare.jpg)
![Gigabyte Z390 Designare](/motherboard/gigabyte-z390-designare/24-gigabyte-z390-designare.jpg)
