Обзор материнской платы Gigabyte H370 Aorus Gaming 3 WiFi. Оценка быстродействия Core i5-8600K при работе с памятью DDR4-2666 на новом чипсете

Для работы процессоров Coffee Lake-S компания Intel в который раз решилась на выпуск нового семейства PCH. Поначалу всем пользователям доступен был лишь Z370, который фактически повторял возможности предыдущего Z270. И вот, наконец, на рынке появились младшие модели во главе с H370. И в этом обзоре мы изучим особенности построения системной платы, использующей новейший хаб, но сперва предлагаю оценить возможности трёхсотого семейства в его нынешнем виде:

Модель Z370 Q370 H370 Q360 B360 H310
Количество модулей DIMM на канал 2     1
Количество поддерживаемых дисплеев 3     2
Версия DMI (Direct Media Interface) 3 (8 ГТ/с)     2 (5 ГТ/с)
Версия PCI Express 3.0     2.0
Максимальное количество каналов PCI Express 24  20 14 12 6
Конфигурации PCI Express x1, x2, x4
Общее количество портов USB 14    12 10
Максимальное количество портов USB 3.1 Gen2 6 4
Максимальное количество портов USB 3.1 Gen1 10  6 4
Максимальное количество портов USB 3.1 10  6 4
Максимальное количество портов USB 2.0 14    12 10
Поддержка конфигураций RAID (PCI-E) 0, 1, 5   –
Поддержка конфигураций RAID (SATA) 0, 1, 5, 10   –
Максимальное количество портов SATA 6 Гбит/с 6     4
Интегрированный беспроводной сетевой адаптер Wireless-AC MAC
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного порта PCI Express 3
Поддержка конфигураций для процессорного порта PCI Express x16+x0+x0
x8+x8+x0
x8+x4+x4
x16
Технология Intel Optane +
Технология Intel Rapid Storage +
Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage 2 0

Если кратко, нововведения заключаются в следующем: появилась нативная поддержка USB 3.1 Gen2 (везде, кроме младшей модели) и повсеместная интеграция Wireless-AC MAC. Как мы помним, оверклокинг, как процессора, так и памяти, поддерживается исключительно версией Z370. Обозначенные только что новации грядут, вероятнее всего, и для структуры будущего Intel Z390, но выход этого хаба отложен до момента презентации новых (восьмиядерных?) моделей ЦП.

Рассматриваемая системная плата образует максимально заряженную конфигурацию, в то же время тут нет сторонних контроллеров, тем самым мы сможем получить исчерпывающие сведения о возможностях современной, но не старшей платформы для всех ныне существующих процессоров Coffee Lake-S.

Gigabyte H370 Aorus Gaming 3 WiFi

Всем своим видом устройство намекает на целевое предназначение — игровой ПК. Набор возможностей содержится в таблице ниже:

Модель Gigabyte H370 Aorus Gaming 3 WiFi (rev. 1.0)
Официальная страница продукта в Сети gigabyte.com
Чипсет Intel H370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666, максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280/22110)
1 x PCI Express 3.0 x2, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 630
Видеоразъёмы HDMI 1.4, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), H370)
5 х 3.1 Gen1 (2 разъёма на задней панели, H370)
6 x 2.0 (4 разъёма на задней панели, H370)
Serial ATA 6 x SATA 6 Гбит/с (H370)
RAID 0, 1, 5, 10 (SATA, H370)
Встроенный звук Codec — Realtek ALC1220-VB (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM +
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, Diagnostic LEDs (CPU, DRAM, VGA, BOOT), пара колодок для подключения лент digital LED, пара колодок для подключения лент RGBW LED, поддержка AMD 2-Way CrossFireX
Цена в рознице, $

Упаковка и комплектация

Коробка средних размеров, в оформлении используется акцент на принадлежности продукта к игровому семейству Aorus от Gigabyte. Название безошибочно указывает на способность работы с беспроводными сетями.

Gigabyte H370 Aorus Gaming 3 WiFi

Сзади находится коллаж из различных изображений, сфокусированных, прежде всего, на аппаратных особенностях изделия. Программных бонусов, кроме cFosSpeed, здесь как таковых и нет. Пригодятся фото платы и небольшая таблица с её основными возможностями.

Gigabyte H370 Aorus Gaming 3 WiFi

Внутри коробки, разумеется, помимо самой платы, есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по установке беспроводных модулей GC-CI22M_A и GC-CI11M_A;
  • сам беспроводной модуль;
  • выносная Wi-Fi-антенна с возможностью фиксации положения, оснащенная подставкой с вмонтированным магнитом;
  • диск с драйверами и фирменным ПО (на фото не показан);
  • наклейка с фирменным логотипом Aorus;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • комплект из винта и стойки для устройств формата M.2;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte H370 Aorus Gaming 3 WiFi

Наличие отдельного устройства класса 2230 M.2 Key E требует пояснений. Интегрированной в состав хабов теперь будет лишь «математическая» часть контроллеров беспроводных сетей, а сам радиомодуль получил реализацию в упрощённой, но всё же внешней модели. Разумеется, компания Intel представила собственные версии продуктов для такой схемы реализации, одним из них как раз мы можем наблюдать:

Gigabyte H370 Aorus Gaming 3 WiFi

Антенна — отсоединяемая, точно такая же была в составе прежних продуктов компании Gigabyte.

Gigabyte H370 Aorus Gaming 3 WiFi

Внешний вид

Поскольку изделие не подразумевает сколь-нибудь глубоких подходов к оверклокингу, то разработчики решили никак не обременять себя, оставив плату без кнопок, переключателей и индикаторов состояний. Лишь четвёрка светодиодов из состава Diagnostic LEDs поможет в трудную минуту, они распаяны под микросхемами с ПЗУ, которых тут две (одна — резервная). Формат соответствует стандартам ATX. Крепление в корпусе может пройти при участии девяти винтов.

Gigabyte H370 Aorus Gaming 3 WiFi

Накладной козырёк над задней панелью крепится посредством винтов, а остальные элементы используют пластиковые «гвозди». Протравленный текстолит, образующий изолирующий участок звуковой подсистемы, снабжён рядом многоцветных светодиодов.

Gigabyte H370 Aorus Gaming 3 WiFi

Следующий элемент с подсветкой — логотип серии, размещённый на охладителе PCH. Все индикаторы на устройстве — типа RGB, то есть многоцветные.

Gigabyte H370 Aorus Gaming 3 WiFi

Наибольшее по длине устройство формата M.2 задумано устанавливать под весьма массивный охладитель.

Gigabyte H370 Aorus Gaming 3 WiFi

Там же можно смонтировать и не столь длинные модели, для чего в комплекте есть дополнительная стойка и винт к ней. Термопрокладка на радиаторе занимает всю его площадь.

Gigabyte H370 Aorus Gaming 3 WiFi

Ко второму сверху гнезду M.2 подведены исключительно линии SATA. А ключ типа E у третьего (как и небольшое посадочное место) подразумевает установку только адаптера беспроводных сетей.

Gigabyte H370 Aorus Gaming 3 WiFi

Есть шесть выходов SATA продольного типа.

Gigabyte H370 Aorus Gaming 3 WiFi

Для корпусных кабелей интерфейса USB заготовлено три поперечные колодки, по одной для каждого поколения (всего — три).

Gigabyte H370 Aorus Gaming 3 WiFi

Шестнадцать линий PCI-E от процессора подведены к первому экранированному слоту. Все остальные работают с хабом.

Gigabyte H370 Aorus Gaming 3 WiFi

Звуковая подсистема основана на обновлённом, как заявляет Gigabyte, кодеке ALC1220, получившем суффикс VB. Есть два типа конденсаторов, а вот дискретной модели ОУ, и тем более — ЦАП, тут не оказалось.

Gigabyte H370 Aorus Gaming 3 WiFi

Сверху и снизу платы есть по паре штырьковых гнёзд, предназначенных для светодиодных лент. Две из них могут быть типа RGBW (имеют пять контактов), а ещё две — управляемые (трёхконтактные). Для последних доступен выбор типа питания (+5 или +12 В) посредством установки положения у рядом расположенной перемычки. Усиленные, экранированные слоты модулей DRAM и рядом расположенный светоотражатель на грани платы также оснащены подсветкой, свечением которой можно управлять.

Gigabyte H370 Aorus Gaming 3 WiFi

Участок со стабилизатором напряжений выглядит очень уверенно. Радиаторы массивные и имеют немало рёбер.

Gigabyte H370 Aorus Gaming 3 WiFi

Построение подсистемы питания напоминает уже рассмотренную схему модели Z370 Aorus Gaming 5, здесь упрощение коснулось интегрированной графики, каналов осталось два вместо трёх. За работу процессора ответственны четыре канала. ШИМ-контроллер тот же, а именно Intersil Corporation ISL95866. В него встроено три управляющих драйвера, а ещё три набраны дискретными моделями. Используются те же пары силовых элементов — ON Semiconductor NTMFS4C06N и NTMFS4C10N. Нетрудно понять, в составе линий CPU число их удвоено.

Gigabyte H370 Aorus Gaming 3 WiFi

Качество контакта с термолипучками вопросов не вызывает, несмотря на упрощенный способ крепления радиаторов.

Gigabyte H370 Aorus Gaming 3 WiFi

Задняя панель неплохо укомплектована, посетовать можно на отсутствие S/PDIF. Все выходы USB теперь реализованы исключительно силами хаба, имеется и один PS/2. Было бы уместным, на мой взгляд, ещё и наличие DisplayPort, ведь мы же имеем дело со старшей моделью, а не какой-то компромиссной версией, но, в целом, набор достаточно современный.

Gigabyte H370 Aorus Gaming 3 WiFi

Возможности UEFI

Фирменный механизм для обновления прошивки в среде UEFI называется Q-Flash, для знакомства с возможностями продукта я использовал наиболее свежую версию — F5b.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Оформление интерфейса совпадает с прежними продуктами Gigabyte, в частности, и с платами на базе Intel Z370. В простом режиме наладки (Easy Mode) доступен для активации профиль XMP, есть управление приоритетом у загрузочных устройств (CSM изначально деактивирован), остальные блоки и поля являются информационными.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Механизм управления охладителями имеет собственное меню — Smart Fan 5. Каждая колодка обладает возможностью автоматического определения типа устройства, но, при необходимости, его можно указать и вручную. Одно из шести температурных значений можно использовать как опорный параметр в алгоритме замедления крыльчатки. Допускается преобразование показателей с «об/мин» до «л/мин», если будет использоваться датчик потока из контура СЖО.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Первый раздел в расширенном меню настроек предназначен для оверклокинга, интересно, что же может предложить устройство на базе PCH Intel H370? Максимальный множитель ЦП ограничен пиковым для конфигурации Turbo Boost, а у памяти он равен 26,66. Кольцевую шину можно «разогнать» до 4 ГГц. Есть полный доступ к набору задержек DRAM.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Управление напряжениями усечённым назвать нельзя, в наличии пара профилей LLC.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Наиболее важные значения собраны в таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 100
CPU Clock Ratio (Multiplier) 8–43 (by CPU) 1
CPU Vcore (В) 0,6–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Standard/High
Uncore Ratio (Multiplier) 8–40 (by CPU) 1
System Memory Multiplier 8–26, 8–26,66 1, 1,33
DRAM Voltage (В) 1,0–2,0 0,01
CPU System Agent Voltage (В) 0,8–1,5 0,01
CPU VCCIO (В) 0,8–1,5 0,01
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005

Несложные сценарии работы подсветки доступны прямо здесь, также ней можно управлять и посредством фирменного ПО. Помимо возможности использования RAID, отметить в структуре UEFI больше нечего, всё соответствует наполнению современных системных плат.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Для хранения настроек системы есть восемь профилей. Рекомендую сохранять собственный (хотя бы один), потому как при разгоне может произойти переключение на резервную ПЗУ, а именно по профилям проще всего понять, с чем теперь приходится иметь дело (при переходе на резервную микросхему набор из профилей будет пуст).

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

В любой момент времени можно выяснить текущий режим работы системы и её параметры, нажав правый Alt.

Gigabyte H370 Aorus Gaming 3 WiFi

Есть широкий набор локализаций интерфейса.

Gigabyte H370 Aorus Gaming 3 WiFi

Комплектное ПО

Ввиду принадлежности платы к семейству Aorus удивляться огромному набору утилит, пожалуй, не стоит. И в то же время нельзя не отметить отсутствие бонусного ПО для звуковой подсистемы, как это происходило с более старшими моделями, основанных, к примеру, на Intel Z370.

  Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, Game Boost, On/Off Charge, Platform Power Management, Smart Backup, Smart HUD, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker)
Сетевое cFosSpeed Internet Accelerator Software, XSplit Gamecaster + Broadcaster (Premium лицензия на 1 год)
Дополнительное Intel Software Guard Extensions Platform

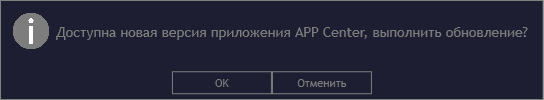

Новинок в этот раз я не встретил, потому сфокусируемся на оценке работоспособности части программ, вызывающих наибольший интерес. Все они находятся под контролем фирменной оболочки APP Center, она умеет отслеживать обновления как для ПО, так и для драйверов в системе.

Gigabyte H370 Aorus Gaming 3 WiFi

Расписание проверки можно корректировать. Здесь есть несколько цветовых тем оформления.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Проверка свежих версий прошивок возложена на @BIOS, отсюда можно запустить сам процесс обновления или сделать резервную копию текущей версии. Изображение стартового экрана также меняется именно тут.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

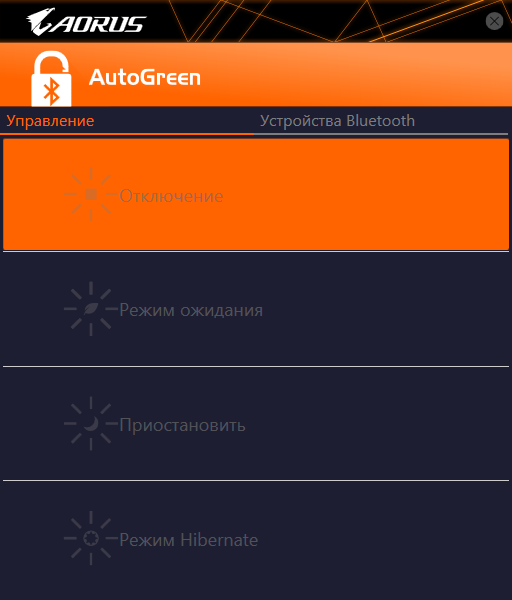

Auto Green посредством связи с носимым устройством Bluetooth предлагает активировать особые режимы работы ПК.

Gigabyte H370 Aorus Gaming 3 WiFi

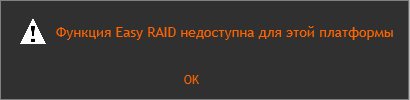

EZRAID пока ещё не способна взаимодействовать с новой платой.

Gigabyte H370 Aorus Gaming 3 WiFi

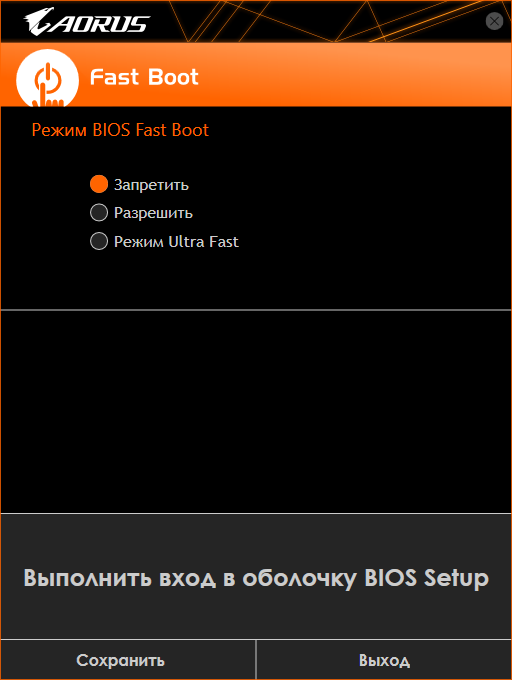

Fast Boot поможет попасть в UEFI сразу после перезапуска ПК.

Gigabyte H370 Aorus Gaming 3 WiFi

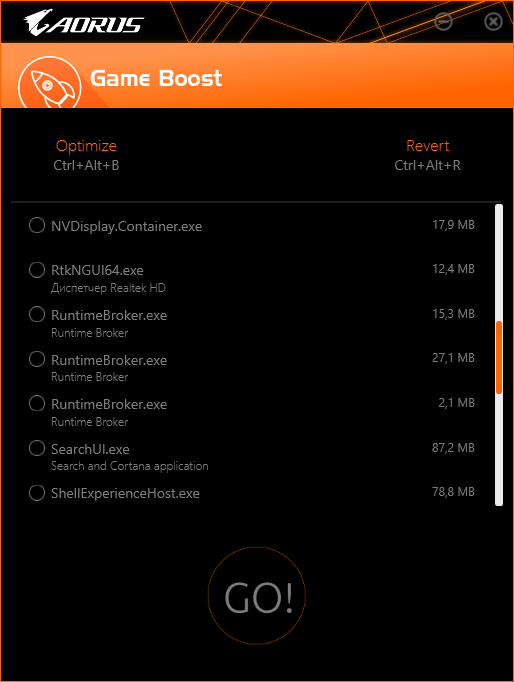

Game Boost приостанавливает «лишние» приложения с возможностью их последующего перезапуска.

Gigabyte H370 Aorus Gaming 3 WiFi

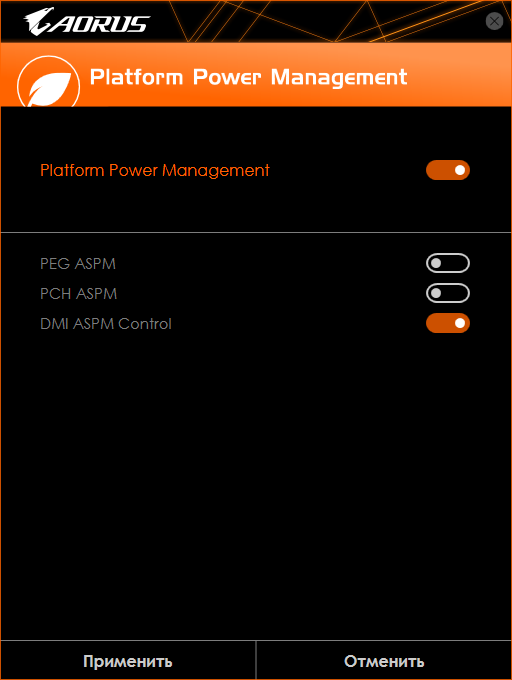

Platform Power Management дублирует возможности одной из вкладок UEFI.

Gigabyte H370 Aorus Gaming 3 WiFi

Smart HUD — фирменная оверлей-утилита с обычным набором возможностей для такого класса ПО.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

RGB Fusion использует упрощённую топологию материнской платы. Зона, размещённая над портами ввода-вывода, на самом деле является системой подсветки звуковой составляющей. В остальном замечаний нет, возможности те же, что встречались и прежде.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

SIV предоставит сведения о системе и позволит откалибровать вентиляторы, чтобы появилась возможность более точно работать с ними во время составления алгоритма замедления крыльчаток. Схема, составленная здесь, будет актуальной исключительно в среде ОС.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Уменьшив размер окна, можно наблюдать за рядом параметров в режиме реального времени.

Gigabyte H370 Aorus Gaming 3 WiFi

EasyTune обычно предназначается для различных разгонных мероприятий. Хотя в нашем случае, уместнее будет называть процесс тонкой настройкой. Деактивированными оказались пункты «OC» и «AutoTuning». Кому-то, быть может, пригодится возможность активации профилей системы «на лету».

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Работа со звуком базируется исключительно на возможностях фирменного конфигуратора Realtek, в наличии обычные три профиля для предусиления выходного сигнала, характерные для ALC1220.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Поддержки особых утилит вроде Creative Sound BlasterX 720° нет. Если пойти на ухищрение и загрузить её со страницы другой модели, то в итоге проблем с установкой не будет, но и функционировать должным образом она не станет. И это достаточно печально, поскольку без применения каких-то особых подходов и преобразований звучание оказалось абсолютно пресным и не выразительным. Не хватало как детальности, так и мощи.

Gigabyte H370 Aorus Gaming 3 WiFi

Продукция cFosSpeed традиционна уже практически для всех плат от разных производителей (тут она тоже присутствует). Последний акцент я выполню на адаптере беспроводных сетей, предоставив о нём больше информации.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Разгонный потенциал

Используемый процессор был нескальпированным инженерным Core i5-8600K.

Менять значение BCLK здесь нельзя, множитель ЦП на повышение также заблокирован. В качестве тонкой настройки (довольно сложно назвать это разгоном) допускается минимизировать задержки у DRAM. Так, частота нашего набора фиксировалась на максимальной отметке, то есть равнялась 2666 МГц. Повышение напряжения на модулях не принесло больших плодов, найденная стабильность оказалась подтверждена и при невысоких 1,35 В. Прочие параметры и вовсе оставались в штатном положении. Итогом моих тестов стала схема, составленная из основной группы — 12-12-12-28-1T.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Номинально «разогнать» удалось лишь блок Uncore, увеличив множитель до x40. Отключение Turbo Boost и наращивание частоты процессора до 4,3 ГГц всё равно обнажает работу технологий ограничений при пуске многопоточных нагрузок.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Уровень нагрева VRM достаточно точно фиксирует штатный датчик, мне удавалось намерить всего на градус меньшую температуру — 61 °C. Радиаторы и вовсе оставались едва тёплыми, температура верхней грани составила 42 °C. Потребление энергии стендом уложилось в границы 33–182 Вт. Во время этих замеров адаптер беспроводных сетей был смонтирован на устройство.

Gigabyte H370 Aorus Gaming 3 WiFi

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

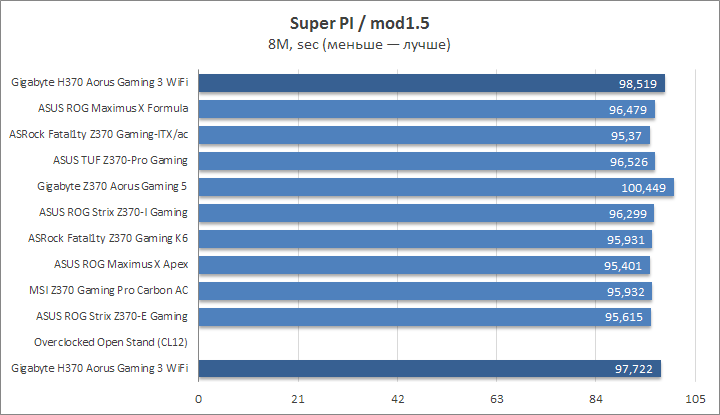

В качестве тестов использовались следующие приложения:

  • AIDA64 5.97 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;

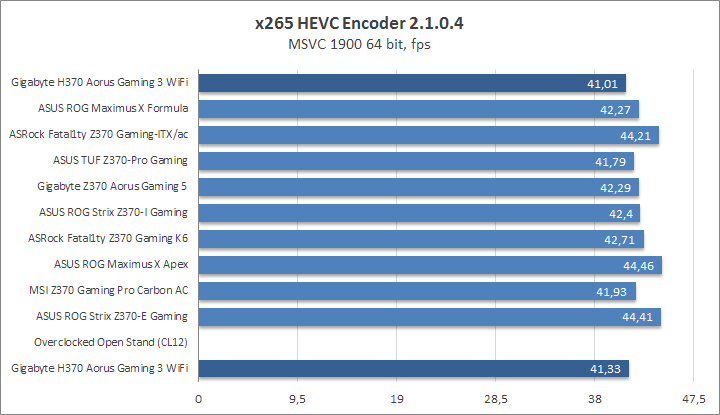

  • x265 HD Benchmark;
  • Maxon Cinebench R15;

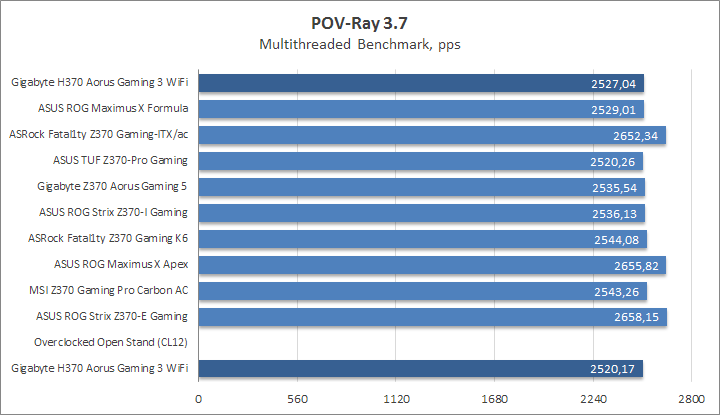

  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;

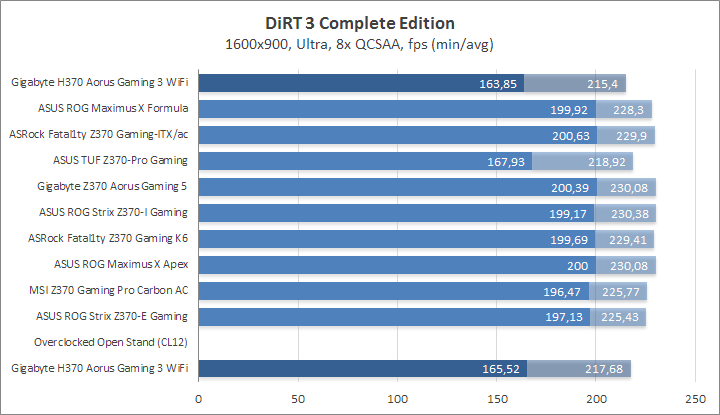

  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
Gigabyte H370 Aorus Gaming 3 WiFi F5b 5.97.4600 4.3.783-x64 2.4.4264 10.0.16299.309
ASUS ROG Maximus X Formula 0802 5.95.4544 4.3.770-x64 2.4.4254 10.0.16299.214
ASRock Fatal1ty Z370 Gaming-ITX/ac P1.40 5.95.4538 4.3.770-x64 2.4.4180 10.0.16299.192
ASUS TUF Z370-Pro Gaming 1003 5.95.4531 4.3.770-x64 2.4.4180 10.0.16299.192
Gigabyte Z370 Aorus Gaming 5 F2 5.95.4510 4.3.770-x64 2.4.3819 10.0.16299.98
ASUS ROG Strix Z370-I Gaming 0430 5.92.4391 4.3.759-x64 2.4.3819 10.0.16299.64
ASRock Fatal1ty Z370 Gaming K6 P1.20 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.64
ASUS ROG Maximus X Apex 0401 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.19
MSI Z370 Gaming Pro Carbon AC A.00 5.92.4370 4.3.759-x64 2.4.3819 10.0.15063.674
ASUS ROG Strix Z370-E Gaming 0410 5.92.4358 4.3.759-x64 2.3.3732 10.0.15063.632

Анализ полученных результатов требует пояснений ещё перед их изучением. Тестирование плат от ASRock и Gigabyte, пусть и на базе Intel Z370, демонстрировало странные результаты при штатных настройках, когда речь шла про смешанную, не максимальную нагрузку на систему. Обычно именно игры позволяют выйти на такой режим. Более подробно про сложившуюся ситуацию можно прочитать на странице с результатами быстродействия ASRock Fatal1ty Z370 Gaming K6.

В этот раз мы расширили тестирование за счёт ещё одной группы результатов, которая уже учитывает прямое вмешательство в настройки системы. Назвать их можно и разгоном, но скорее это лёгкий «твикинг». Шаг за шагом, отказываясь от фирменных технологий Intel, я нащупал проблемную составляющую — Speed Shift. Её деактивация улучшила поведение процессора в играх, а в прочих бенчмарках оно осталось неизменным, потому как они нагружают одно или несколько ядер максимально с первых секунд запуска замеров. Этот способ я объединил с разгоном ОЗУ. Оказалось, неактивное состояние Turbo Boost снижает быстродействие в ряде задач, например, ярким индикатором выступил Cinebench. Поскольку мы уже убедились в отсутствии разгона CPU, этот пункт я активировал. Тем самым, получилась система с улучшенным быстродействием и устранёнными проблемами, наблюдающимися при штатных параметрах. Словом, на такой уровень смогут ориентироваться все будущие обладатели материнских плат с ограниченным оверклокингом.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Также я дополнительно фиксировал минимальный профиль LLC, ради спортивного интереса. Этого было целиком достаточно. К только что описанным режимам мне остаётся добавить полные списки задержек, для каждого из профилей работы стенда.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Результаты тестирования

Позволю себе небольшое уточнение, активация XMP при штатном режиме работы также приводит к увеличению напряжения CPU SA до 1,2 В.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Думаю, также повышается и CPU IO, но отследить его статус плата не позволяет. Напомню ещё раз, частота процессора достигала 4,3 ГГц в редкие моменты, большая нагрузка приводила к фиксации уровней вида 4090 МГц и, куда реже, 4190 МГц. Кольцевая шина при этом имела величину меньшую на 300 МГц (3890 МГц — пиковая отметка). Напряжение CPU зависело от типа нагрузки, но не превышало 1,188–1,224 В.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Ожидаемо, разгон, или точнее «твикинг», позволил значительно улучшить латентность подсистемы памяти.

Gigabyte H370 Aorus Gaming 3 WiFi

Есть некритичное отставание от группы устройств на базе Z370 в однопоточном Super PI.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Аналогичное умозаключение позволяет сделать анализ результатов от многопоточного wPrime.

Gigabyte H370 Aorus Gaming 3 WiFi

Лёгкий прирост от разгона можно найти при перекодировании видео.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Gigabyte H370 Aorus Gaming 3 WiFi

Как и везде, система на базе младшего хаба едва отстаёт как в популярном Cinebench, так и в POV-Ray.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

LuxMark относится к зависящему от частоты ОЗУ типу приложений, разница здесь довольно солидная, если оценивать именно тест CPU.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Fire Strike едва уловил отличия между участниками.

Gigabyte H370 Aorus Gaming 3 WiFi

DiRT 3 сильно зависит от быстродействия подсистемы памяти, потому проведённый «твик» с задержками картину изменил лишь немного.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

В Hitman: Absolution больше эффекта пришлось на отключение Intel Speed Shift. Общая производительность оказалась ограничена уже пиковой частотой процессора, а в лидерах платы, форсирующие работу Core i5-8600K до 4,3 ГГц.

Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi
Gigabyte H370 Aorus Gaming 3 WiFiGigabyte H370 Aorus Gaming 3 WiFi

Две заключительные игры повторяют только что сказанное. Частота процессора выходит на первый план, а на плате уровня H370 Aorus Gaming 3 WiFi её никак не повысить.

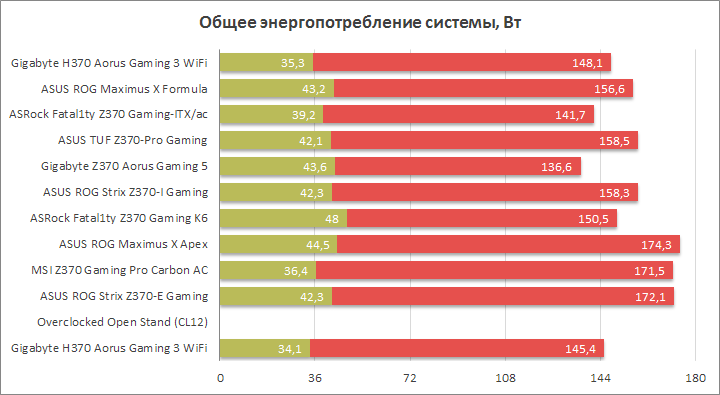

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Gigabyte H370 Aorus Gaming 3 WiFi

Прок от «твиков» виден и здесь. Зафиксированные на штатных параметрах CPU IO и SA, а также обычный профиль LLC позволили отыграть пару ватт вместе с появившимся приростом в быстродействии системы. Общий невысокий уровень легко объясним полным отсутствием сторонних контроллеров в составе новинки.

Вывод

Возможности новой группы PCH были известны задолго до их появления на публике. Особых ожиданий от них не было, стремление приобрести платы для последнего поколения процессоров по меньшей цене — основное пожелание покупателей. Насколько внимательными к их требованиям окажутся производители — мы увидим уже в ближайшее время. Привнесённые функции в хабы многие могут назвать фарсом, впрочем, работа инженерами компании была проведена, и, взирая на готовые продукты, она завершилась не без успехов, тем самым позволив акционерам компании Intel делать небеспочвенные выводы о неустанном развитии технологий и продуктов на их базе.

К слову о них. Множество функциональных возможностей продукции от Intel и систем, обрастающих ними, многими пользователями либо игнорируется намеренно, либо по незнанию. Но куда в более интересном свете выступают инженеры крупных компаний, когда не могут отладить продукт, выходящий на рынок. К «сырым» изделиям AMD многие из наших читателей склонны относится с пониманием, но, оказывается, то же может произойти и с противоположным лагерем. К счастью, большинство спорных моментов могут быть легкоустранимыми, потому массовый переход к сборке шестиядерных систем Intel можно считать стартовавшим.

Указанные только что акценты получены на основе опыта с H370 Aorus Gaming 3 WiFi, и, как может понять даже невнимательный читатель, есть ряд весьма спорных моментов к её работе, особенно контрастно это произносить, оглядываясь на её своеобразный флагманский статус. Но если настроить систему можно при желании, настырности или помощи со стороны, то неукомплектацию игрового продукта прямыми бонусами, согласно позиционированию производителя, тоже нельзя не заметить — отсутствует дополнительное ПО для звука, а реализация его на плате не пошла дальше распайки обычного (пусть и старшего) кодека Realtek. Про наличие игр или скидочных купонов в комплекте поставки остаётся только помечтать. Производитель может позволить себе экономить даже на кабелях SATA. Не назвать образцовым и наполнение задней панели, на классовый образец оно не похоже никак. Но, к чести испытуемой, нельзя не похвалить систему охлаждения ЦП, также очень уверенно выглядит радиатор для накопителя M.2. Продуманно выглядит комплекс по замедлению охладителей, где участие может принять, в том числе, и температурный датчик VRM. А реализация системы подсветки находится на очень высоком уровне. Также появилась (пусть и в гибридном виде) поддержка СЖО. Потому, я уверен, своего покупателя такой продукт сможет найти.

Тишина - вечный спутник овера
