Обзор материнской платы Gigabyte GA-Z170XP-SLI. Основа для рабочей станции

Разгонный потенциал

Все эксперименты проводились с участием скальпированного розничного экземпляра Core i5-6600K.

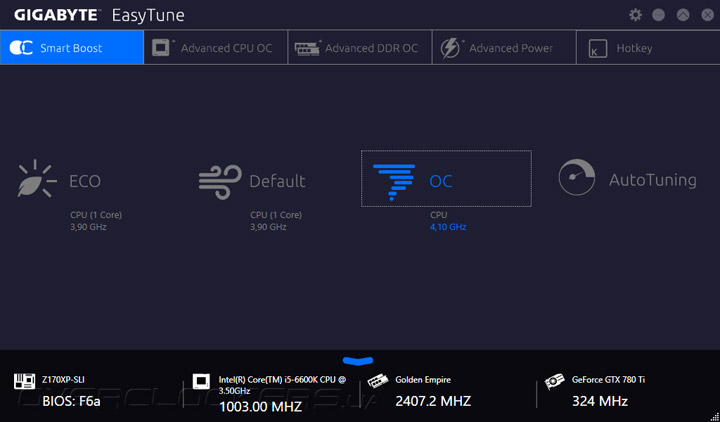

Вначале я изучал простые пути повышения производительности. Наиболее лёгкий способ — активация профиля в EasyTune. Он является программной настройкой, для постоянного использования нужно будет сохранить профиль и позаботиться о присутствии утилиты в автозагрузке операционной системы.

Gigabyte GA-Z170XP-SLI

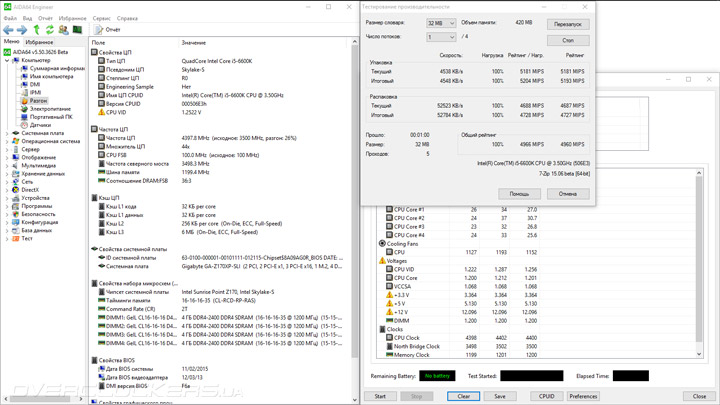

Со стабильностью проблем не было, все тестовые сценарии завершились безошибочно. Разгону ничего второстепенного не подвергалось, только ЦП.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

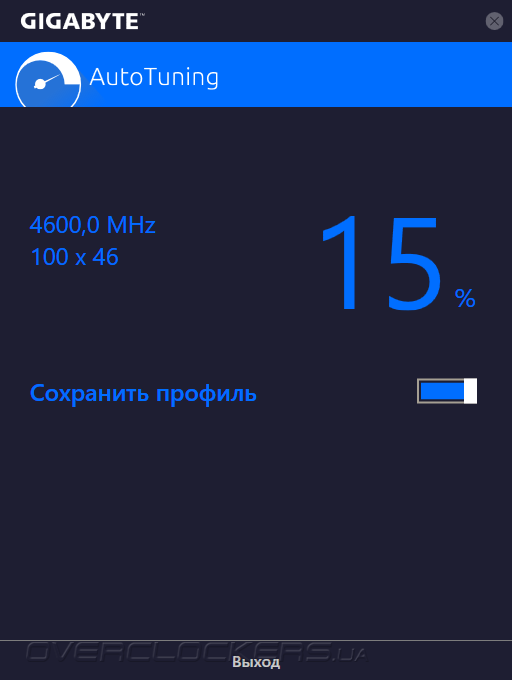

Другой способ из арсенала EasyTune — AutoTuning. В этот раз я столкнулся с пересмотренным подходом. Процедура тестирования была намного дольше, но отчёта с успешным завершением тестов я добился лишь с третьего раза; перед этим сначала зависла сама утилита, за вторым подходом настал черёд уже ОС. Мне пообещали работу ЦП на частоте 4,6 ГГц, напомню, у предыдущих устройств отметка была немного иной — 4,3 ГГц.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

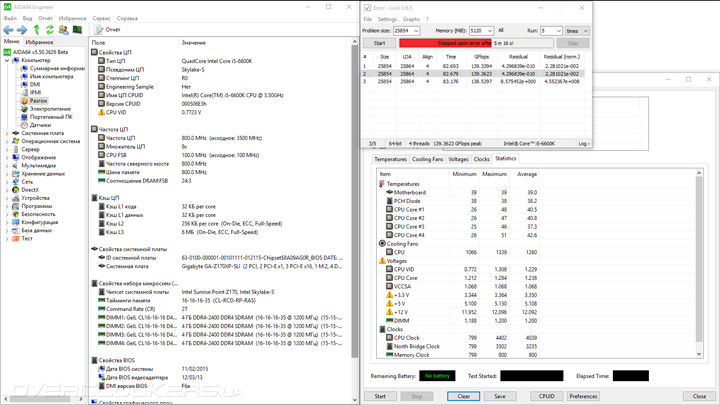

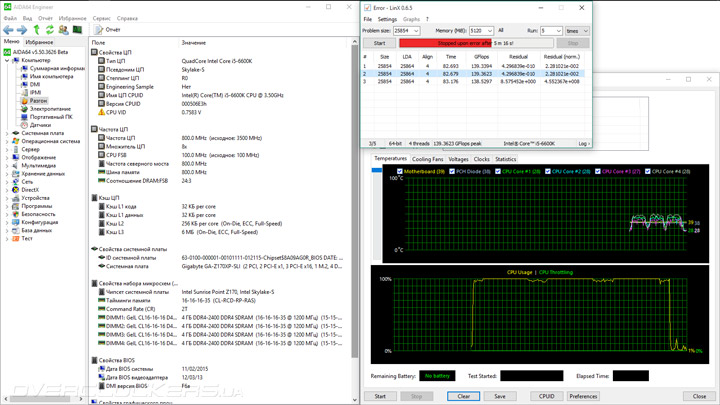

Однако при первом же тесте, которым выступил архиватор 7-Zip, система «доработала» до BSOD.

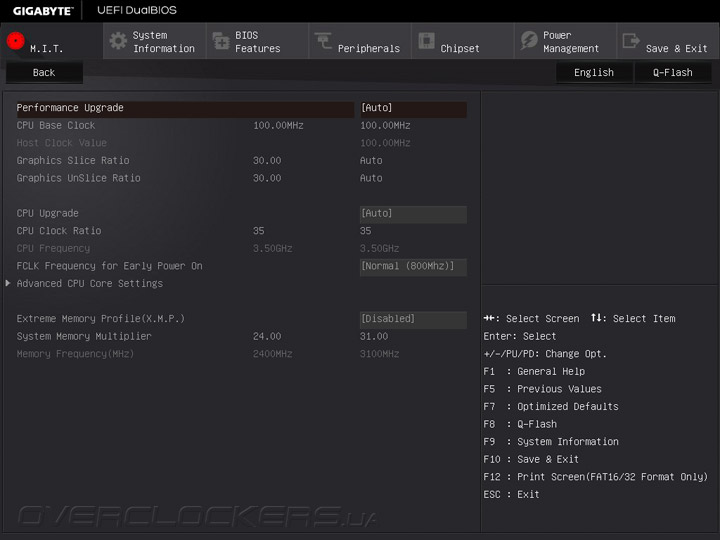

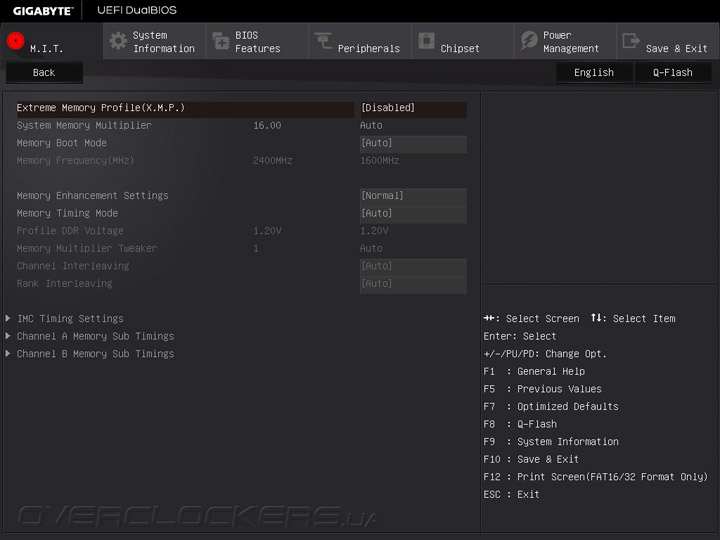

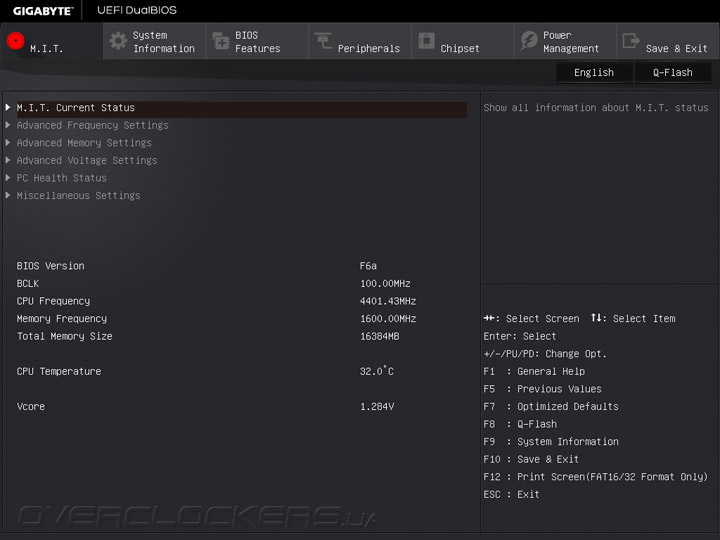

Другой путь — использование профилей в среде UEFI. Так, работоспособным сценарием Performance Upgrade оказалась отметка «40% Upgrade», равно как это произошло и в обзоре родственной Gigabyte GA-Z170X-Gaming 3. Акцентирую внимание на сниженной частоте оперативной памяти до 1600 МГц, а вот ЦП разогнался до 4,4 ГГц. По всей видимости, напряжения оказались штатными, кольцевая шина работала на паспортной частоте 3500 МГц.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

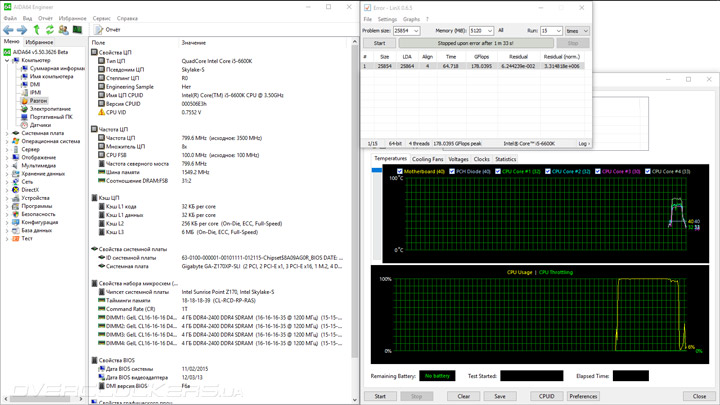

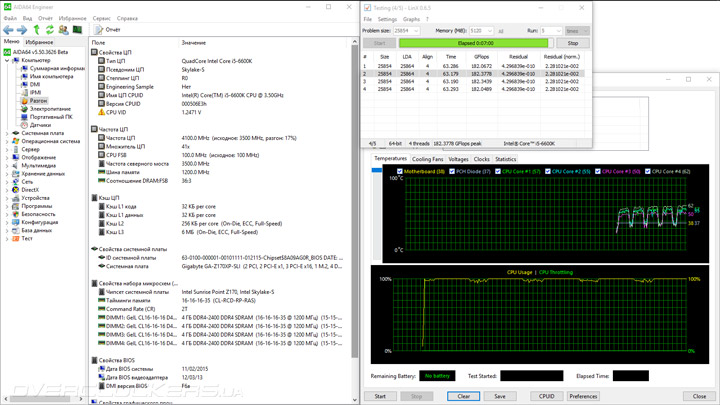

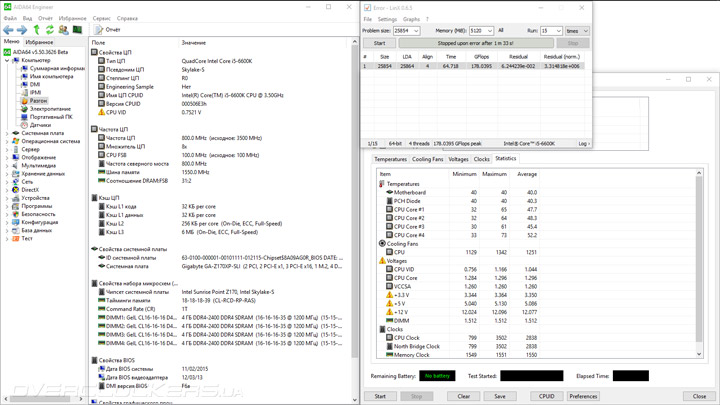

Без проблем функционировали обычные программы, а вот привлечение к испытаниям на стабильность LinX разом указало на несовершенность применённого сценария; виной, вероятнее всего, является неизменное напряжение питания.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

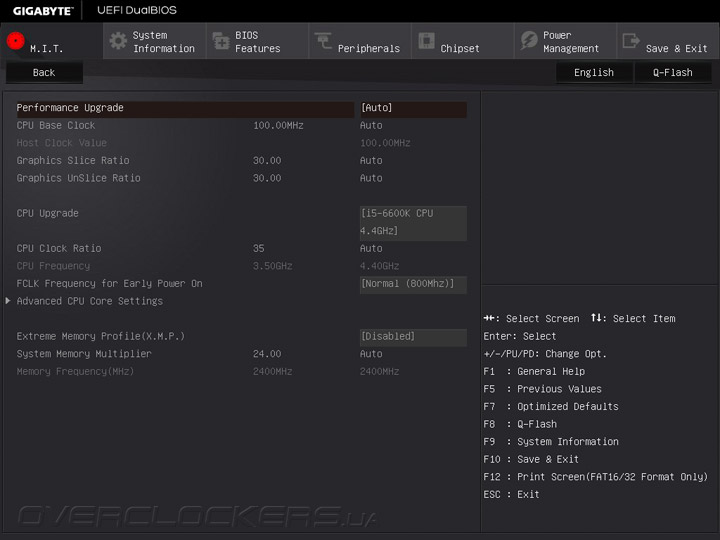

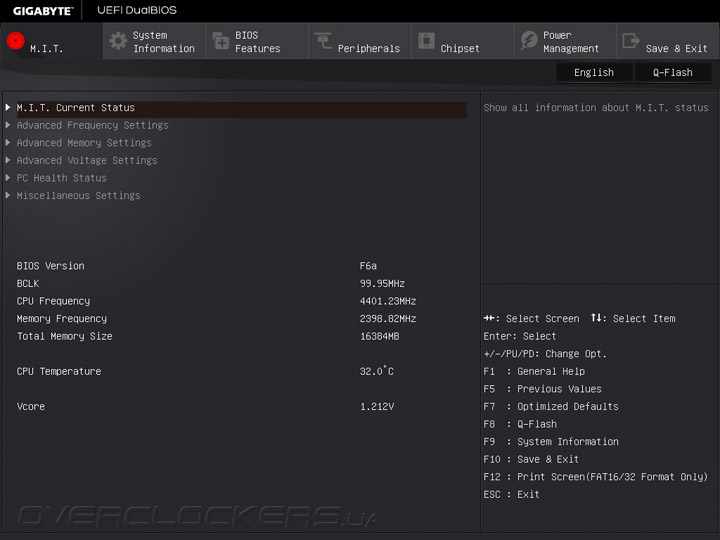

Лучший результат показал переработанный профиль «i5-6600K CPU 4.4GHz» пункта UEFI CPU Upgrade. Частота ЦП пусть и была 4,4 ГГц, но для ОЗУ не было даунклокинга, ведь частота составила 2400 МГц, без изменения относительно штатного режима работы. Заданные напряжения в явном виде, к сожалению, нигде не указываются.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

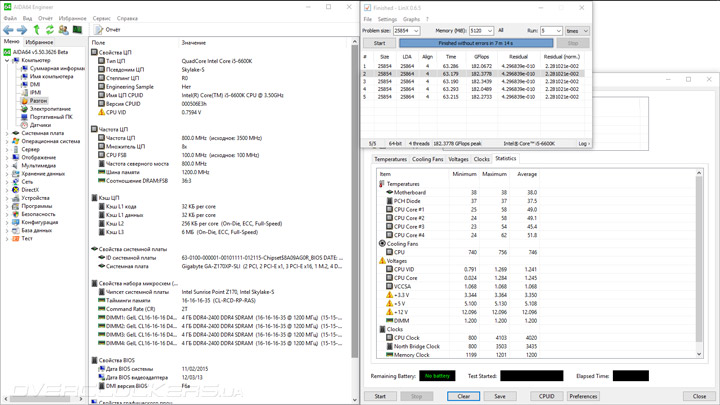

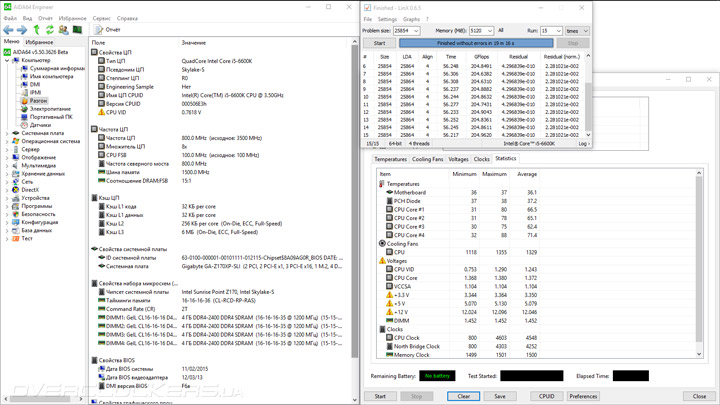

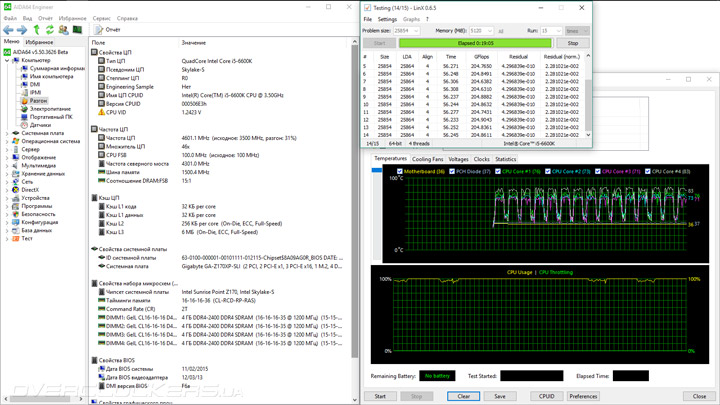

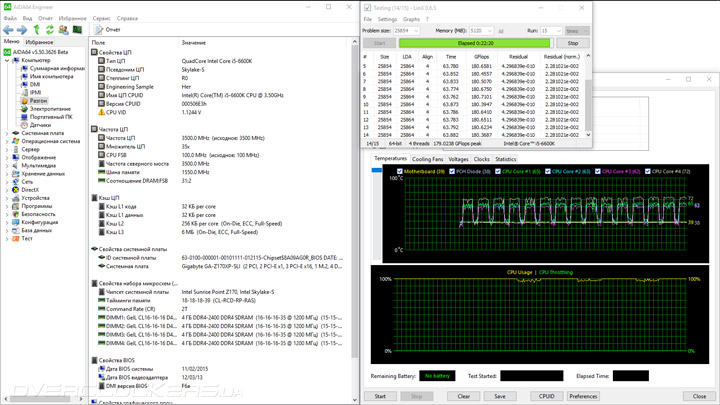

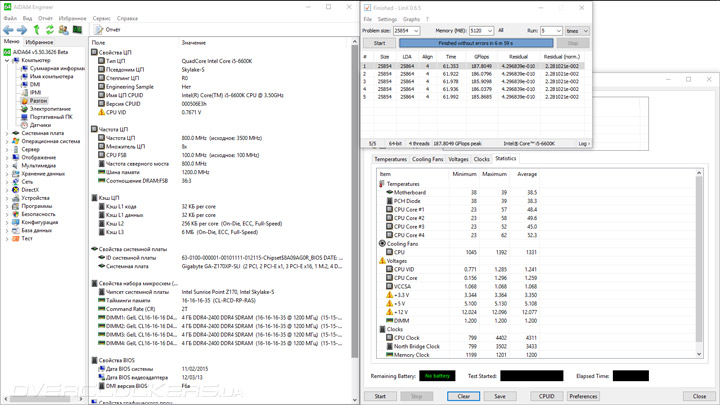

Работа системы оказалась безошибочной, даже с привлечением LinX. Рост напряжения на ЦП фиксировался до 1,296 В. Иные параметры, по всей видимости, не видоизменялись относительно рядовой работы ПК.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

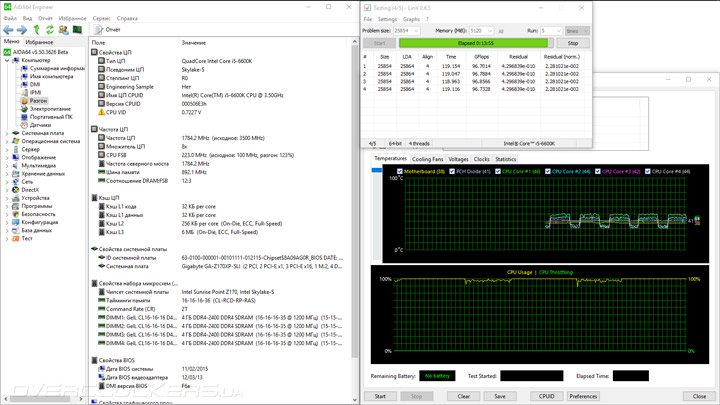

Дальнейшее подтверждение сходства с GA-Z170X-Gaming 3 получилось в тестах, проводимых при поиске максимальной частоты BCLK. Компьютер сохранял полную стабильность со значением 223 МГц, что всего на одну единицу больше прошлого случая.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

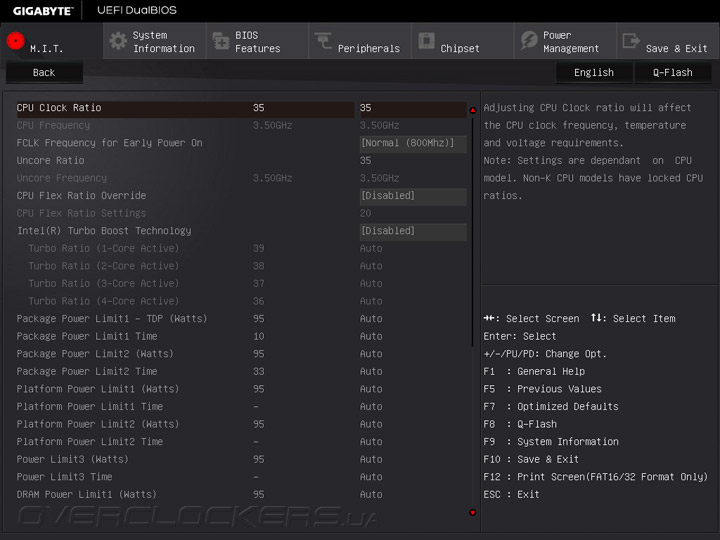

Хочу отметить, что теперь можно отказаться от услуг Turbo Boost, что немного облегчает процесс разгона.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

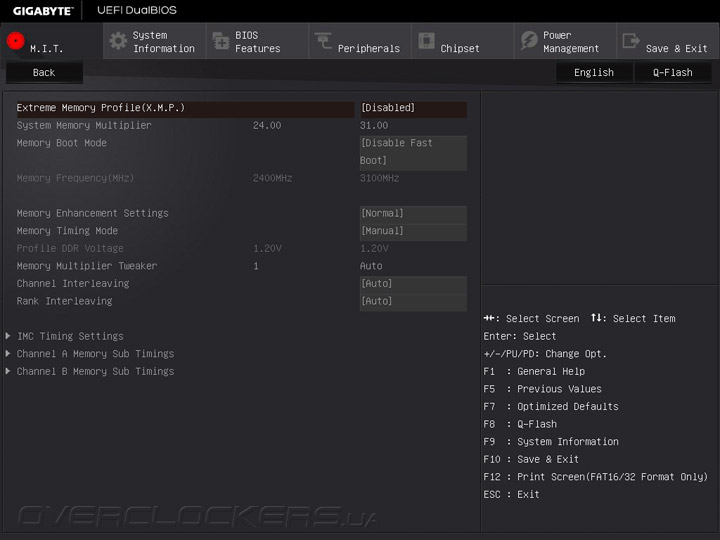

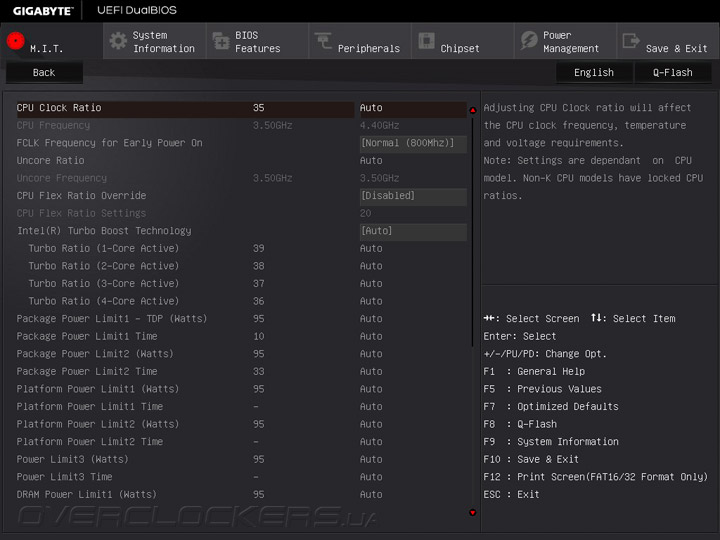

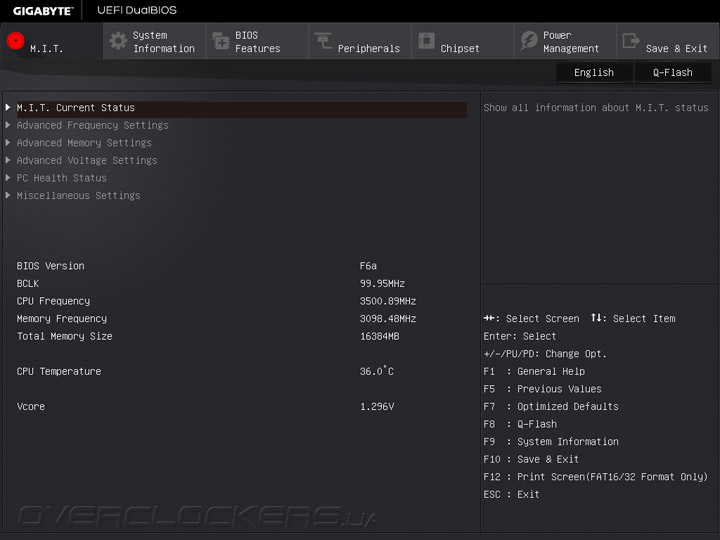

Важным шагом вперёд является возможность системы стабильно работать с частотой DRAM в 3 ГГц, с чем прежде были проблемы. Такой режим её функционирования используется в том числе и при разгоне CPU. Core i5-6600K уверенно заработал на граничных и стабильных 4,6 ГГц, а кольцевая шина разгонялась до отметки 4,3 ГГц.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

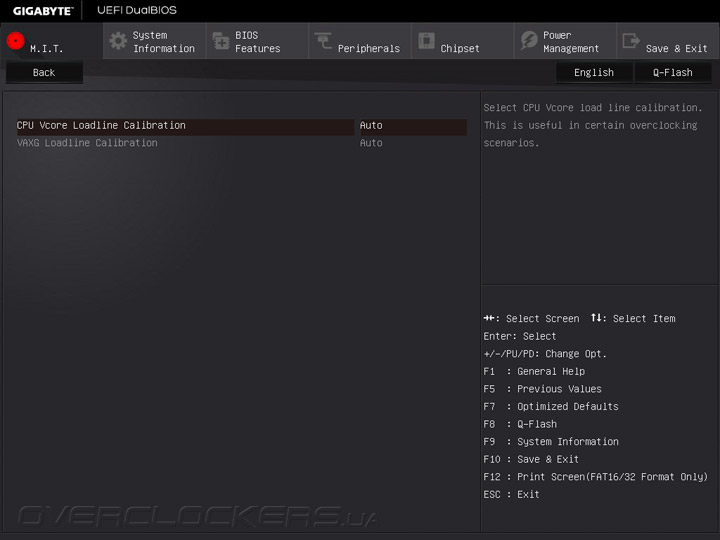

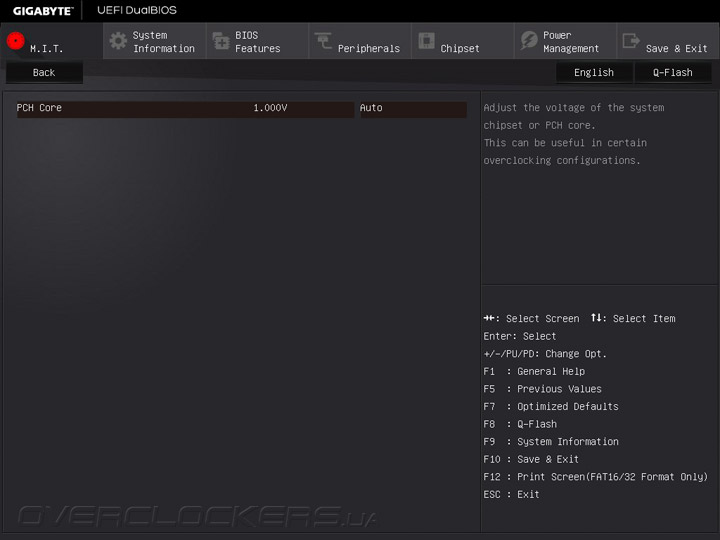

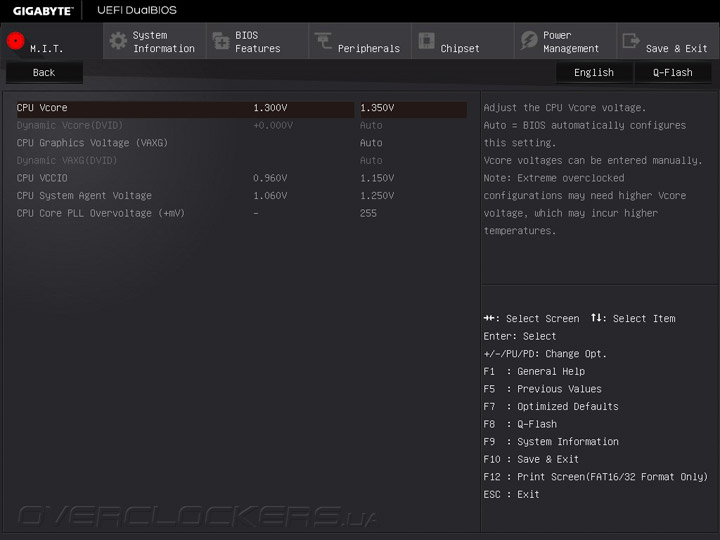

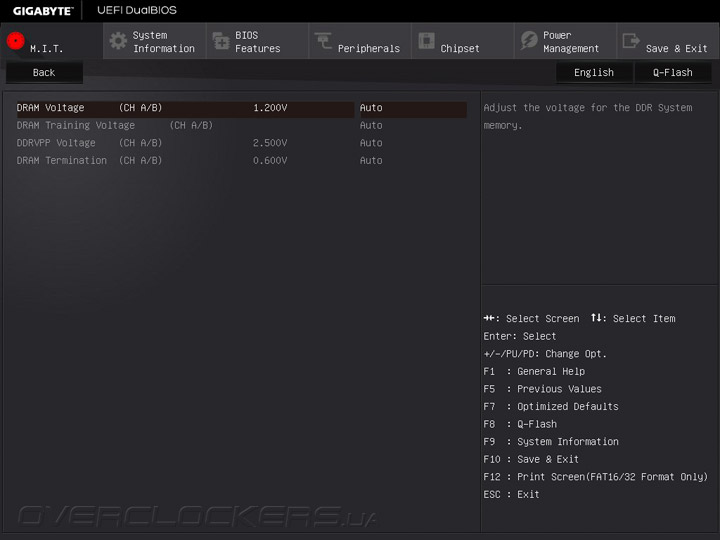

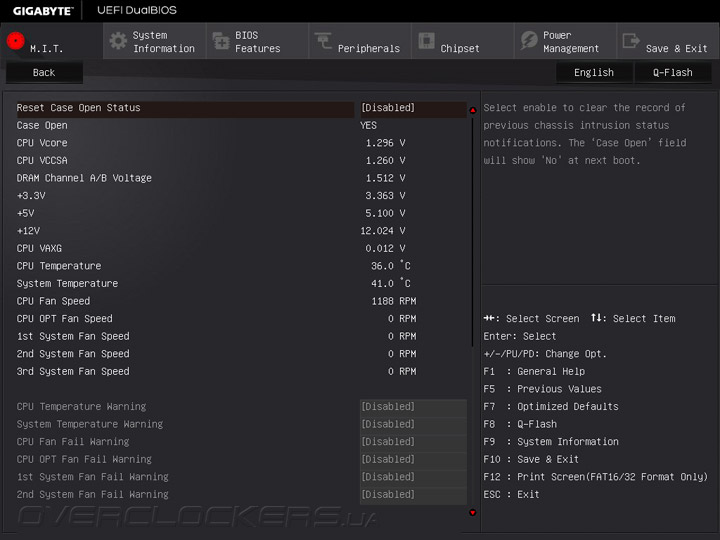

Стабилизация напряжения ЦП обеспечивалась профилем LLC High. Процессору достаточно для уверенной работы 1,37 В, а в UEFI я устанавливал значение 1,385 В. Итоговый разброс находился в пределах 1,368–1,38 В. Куда интереснее цена стабильной работы подсистемы памяти. Пришлось повышать все сопутствующие напряжения, и весьма немало. Наиболее впечатляющим выглядит CPU VCCIO, достаточным значением оказалось 1,15 В (штатное — 0,95 В!), CPU SA прибавило всего 0,05 В, а само питание DRAM обеспечивалось 1,46 В (вместо паспортных 1,35 В).

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

Такое положение вещей не замедлило сказаться на температуре компонентов. Наиболее горячей на PCB стала отметка в 97 °C, хотя радиатор прогревался всего до 50 °C. Высоким было и энергопотребление, его граничными значениями оказались 66–211 Вт.

Gigabyte GA-Z170XP-SLI

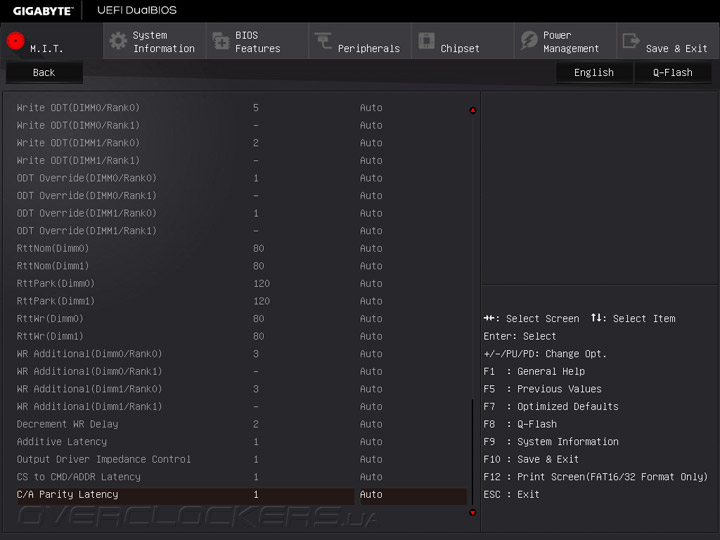

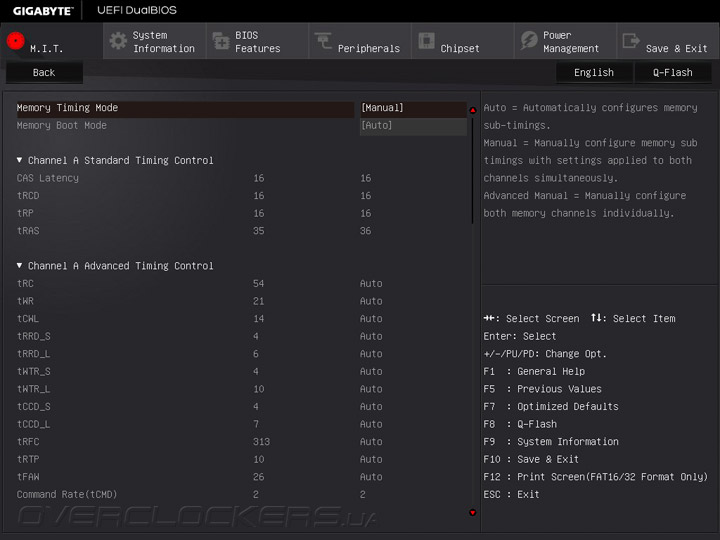

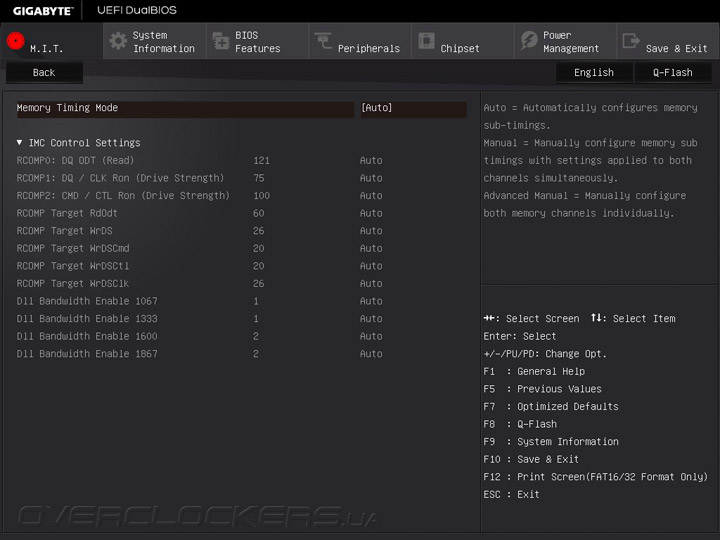

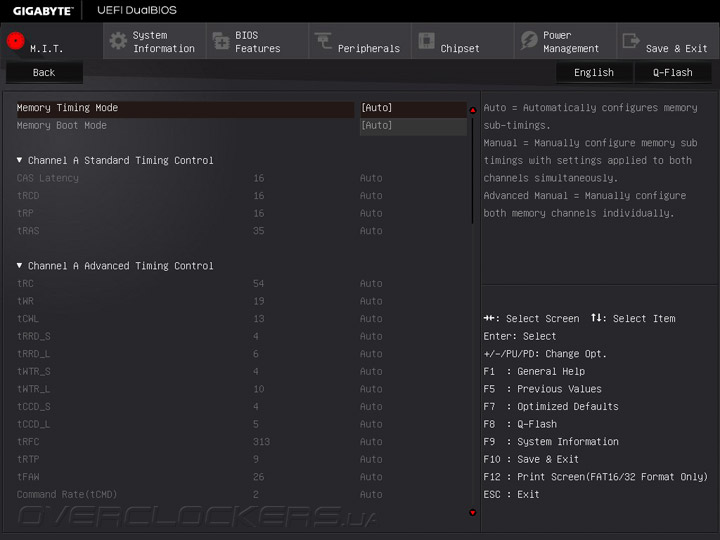

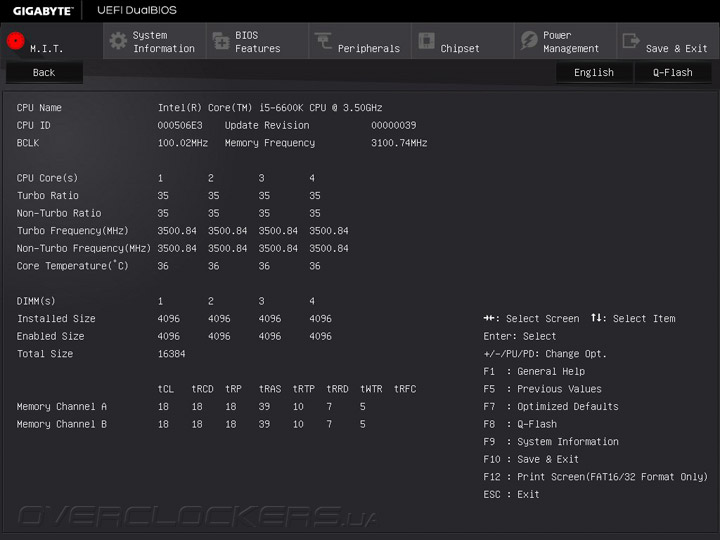

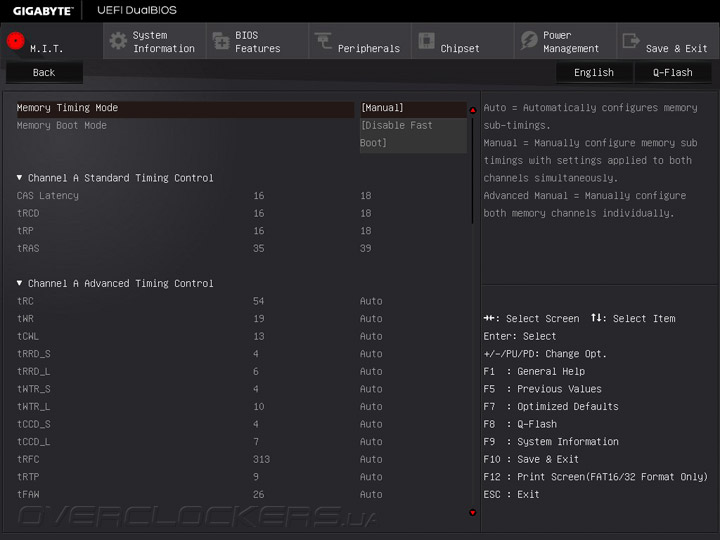

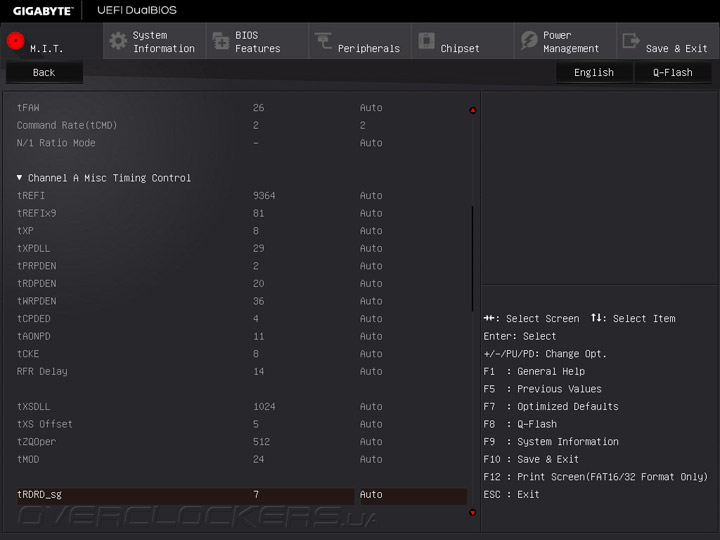

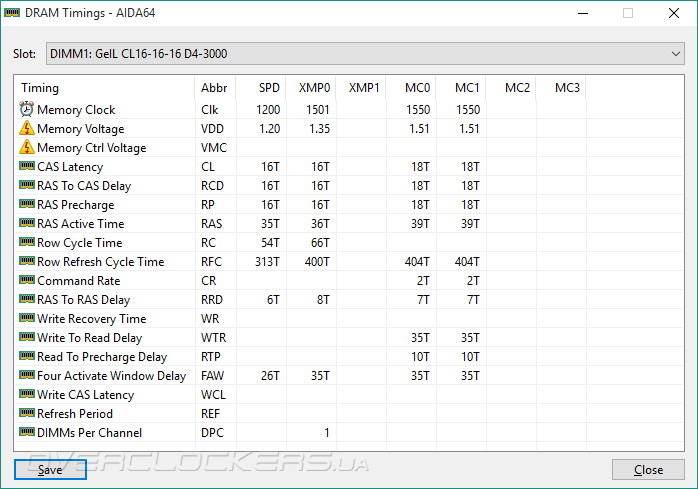

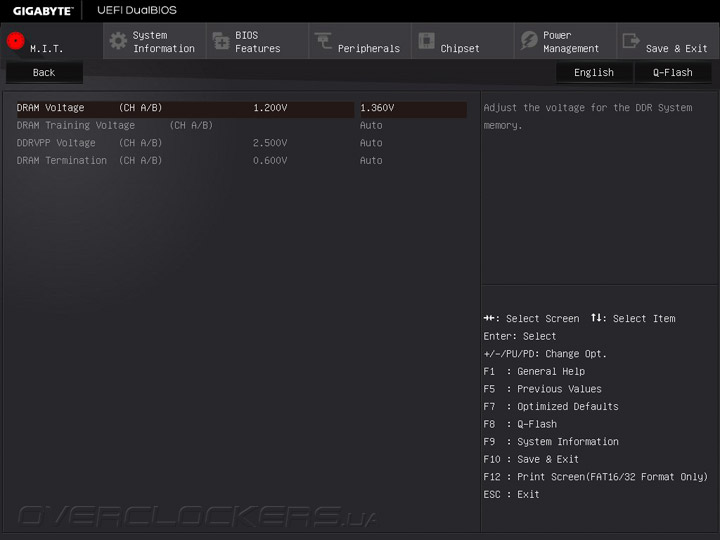

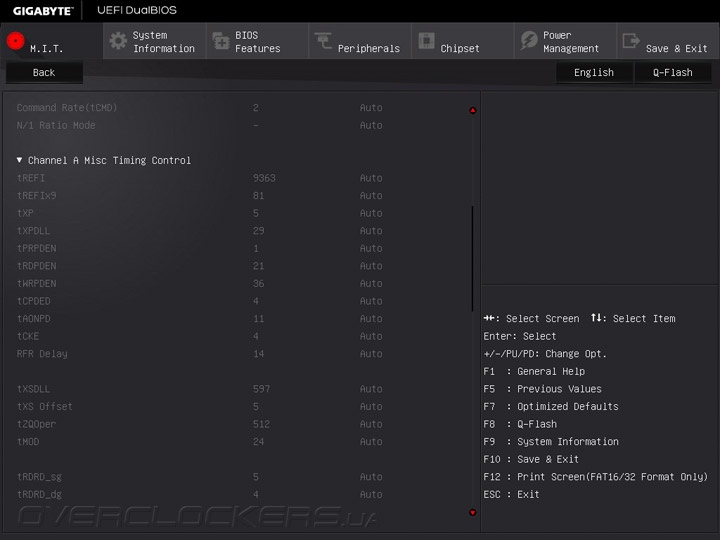

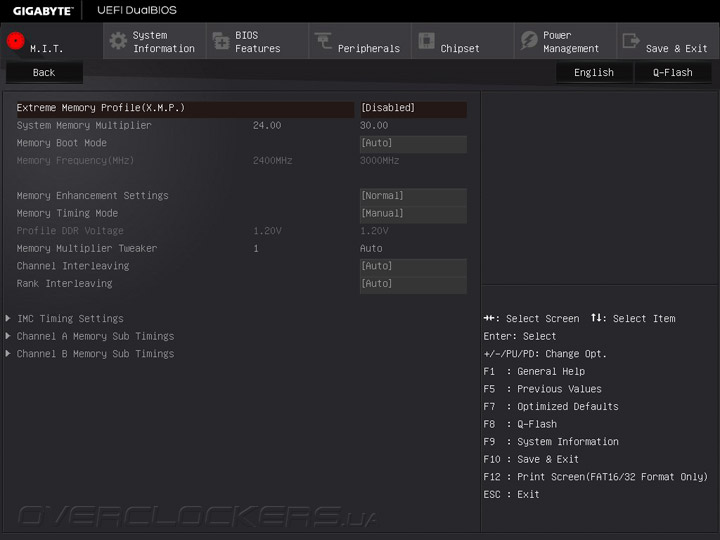

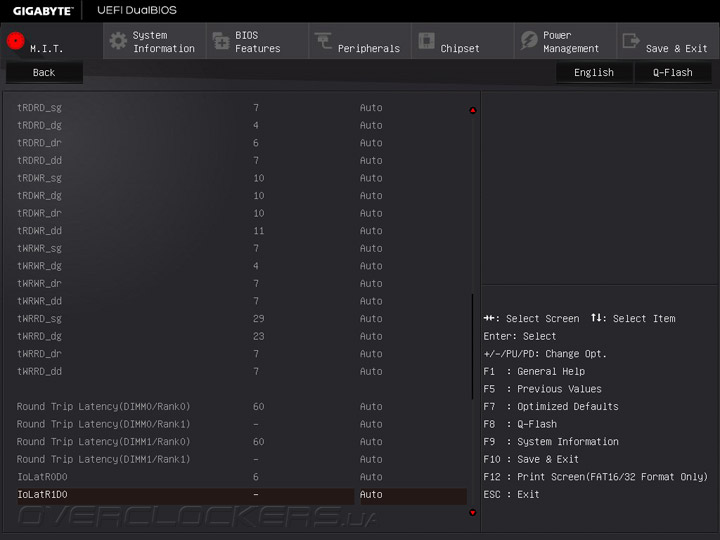

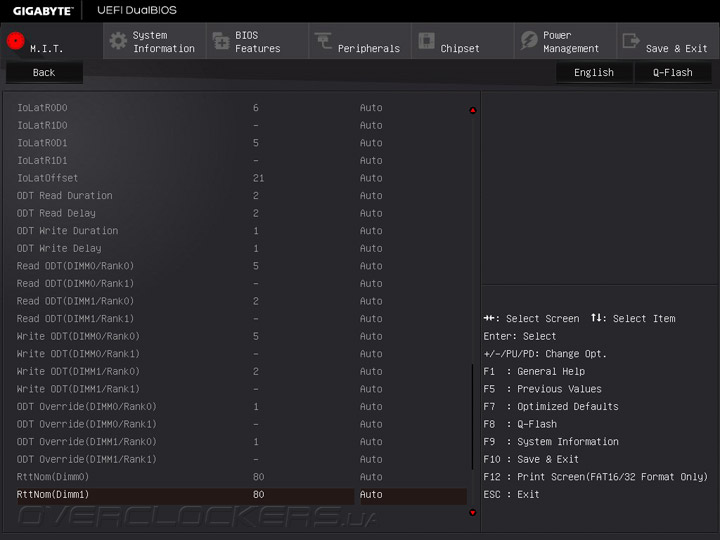

Что касается разгона памяти, то для используемого комплекта граничным значением является частота 3,2 ГГц, и для неё необходимо (на других устройствах) повышение напряжения до 1,41 В. Вышеприведённый тест указал, что здесь лишь для частоты в 3 ГГц нужно куда больше. В итоге, ограничивая себя в постоянно повышаемых лимитах, удалось добиться стабильности на частоте 3100 МГц с повышенным DRAM Voltage до 1,52 В. Хорошо, что при этом не происходило понижение ПСП, как это можно было видеть на прежних продуктах Gigabyte. Но и это ещё не всё, CR пришлось снизить до двух, ведь при единичном значении стабильности уже не было. То есть конфигурация задержек имела вид 18-18-18-39-2T.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

CPU VCCIO и SA Voltage также повышались до весомых 1,25 В.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

Испытуемой без труда даётся разгон ЦП, а вот с разгоном памяти типа DDR4 есть существенные проблемы. Прежде нельзя было добиться стабильности при преодолении планки в 2800 МГц, затем инженеры увели её в большую сторону, при этом происходило снижение ПСП. Теперь же все эти неприятности позади, но ради разгона придётся использовать высокие значения напряжений, намного бо́льшие, чем у конкурирующей продукции. Кто знает, как будет развиваться история дальше, но сегодня рекомендовать платы Gigabyte для разгона ОЗУ типа DDR4 рано. А ещё парадокс заключается в том, что с DDR3(L) у производителя нет никаких проблем, в чём можно убедиться в обзоре модели GA-Z170M-D3H DDR3.

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.50 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

Процессор функционировал большую часть времени на частоте 3,6 ГГц, как это и должно быть в случае применения Turbo Boost. Вместо активации XMP использовалась ручная настройка всех сопутствующих параметров, более подробно об этом описано немного выше по тексту, в части о разгоне ЦП.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

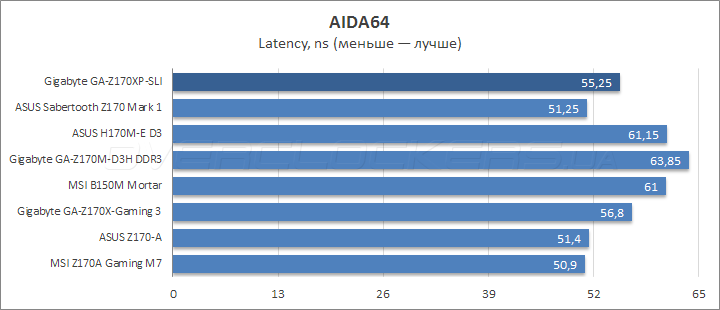

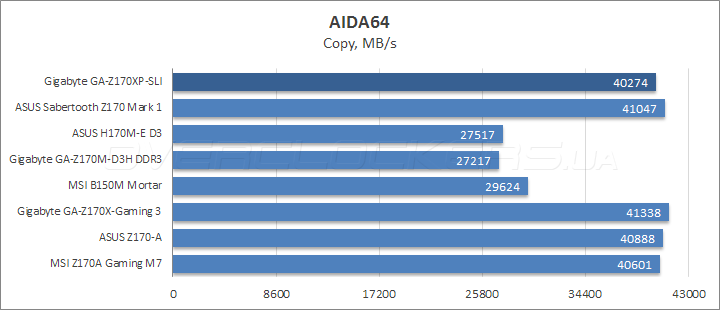

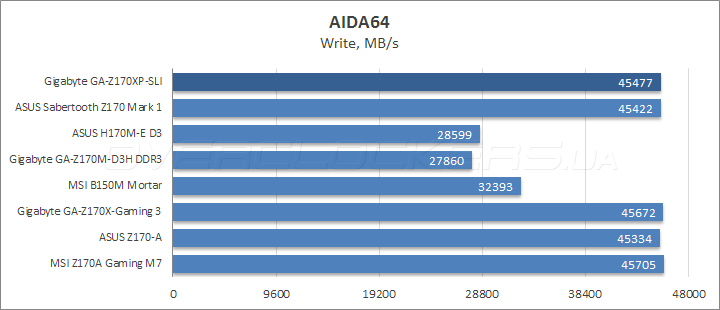

Платы Gigabyte отстают от общей группы соперников, хотя результаты не слишком слабы для досрочного поражения.

Gigabyte GA-Z170XP-SLI

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

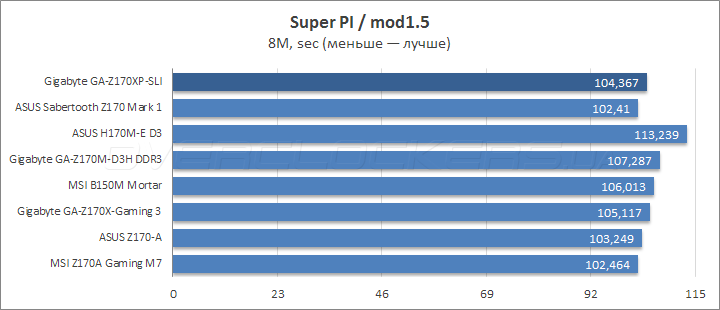

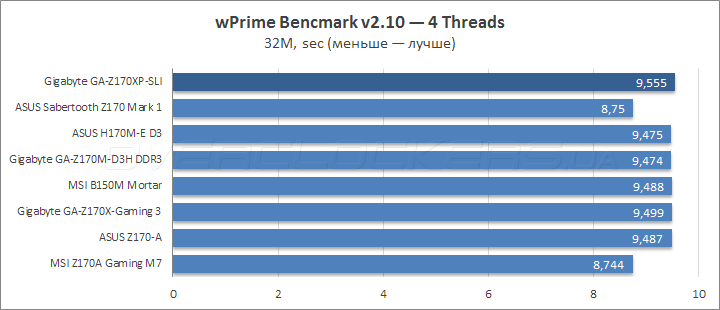

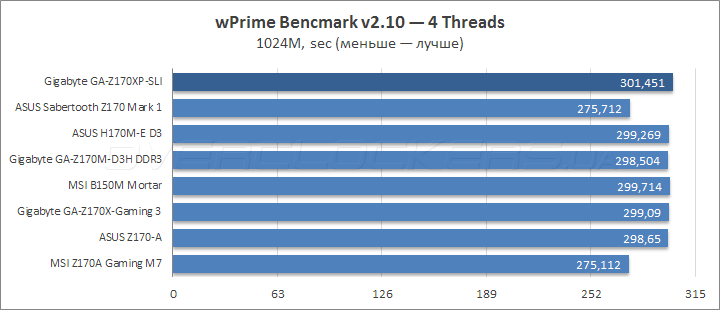

Тенденция продолжается при участии популярных бенчмарков, где выполняются точные расчёты чисел.

Gigabyte GA-Z170XP-SLI

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

Gigabyte GA-Z170XP-SLI

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

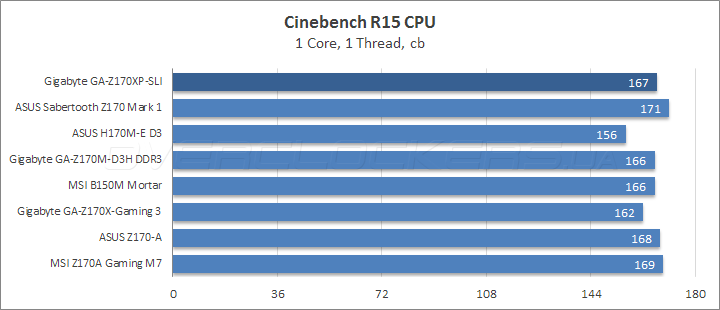

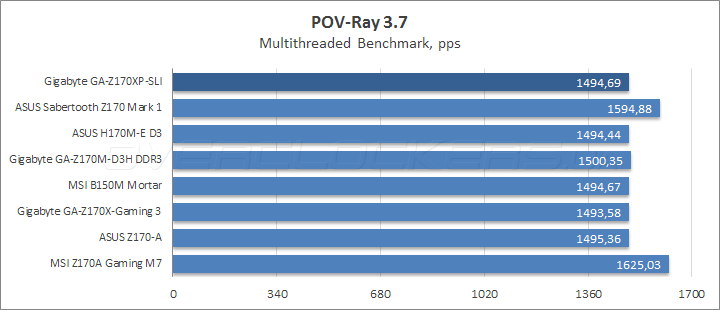

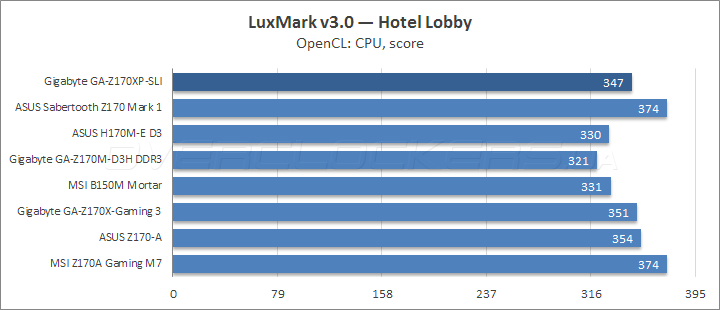

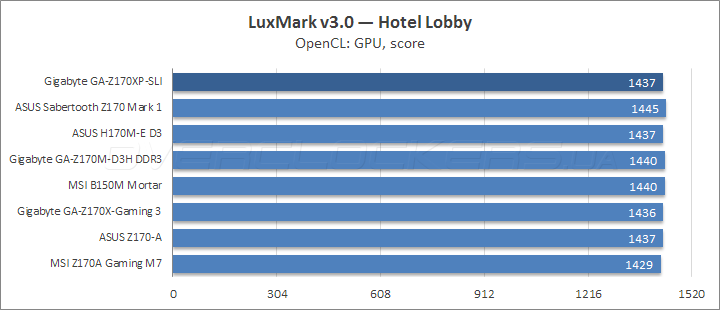

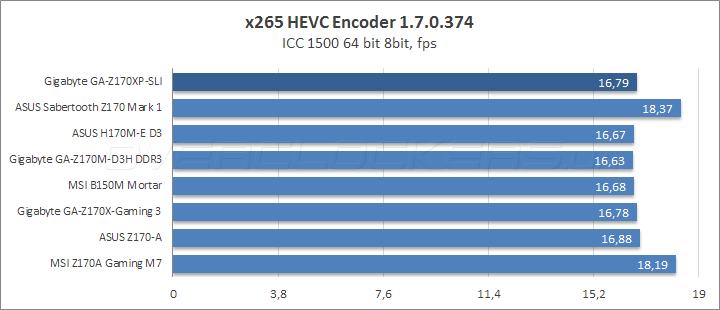

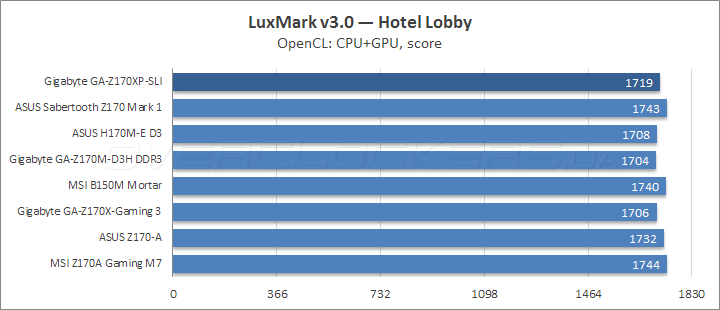

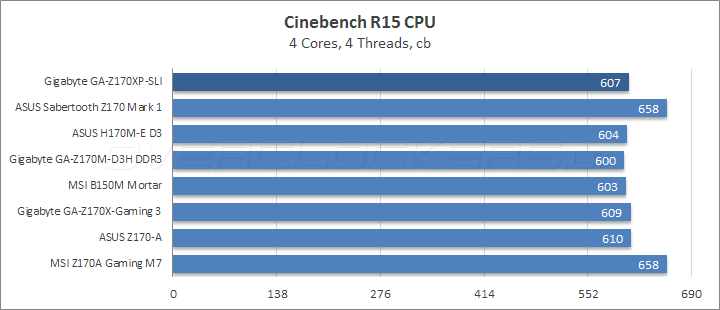

Рендеринг чаще выводит испытуемую как соперника для плат, где применяется память типа DDR3(L).

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

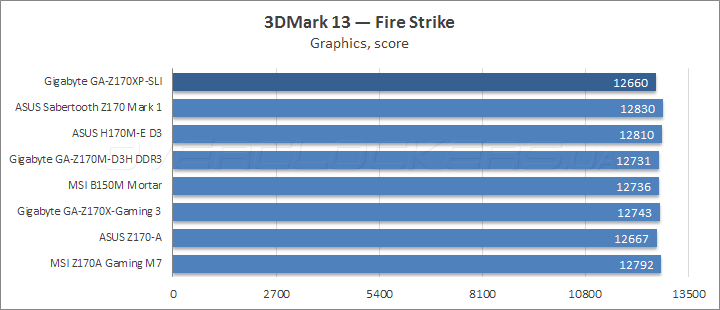

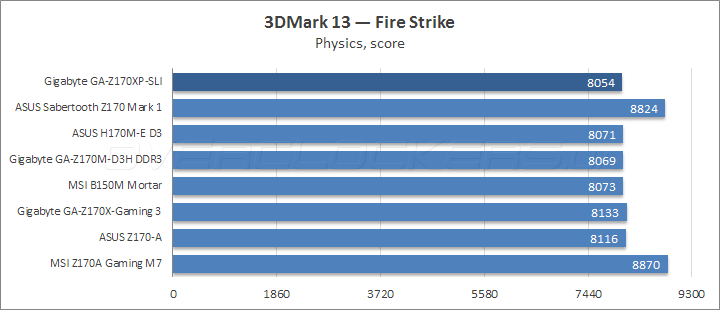

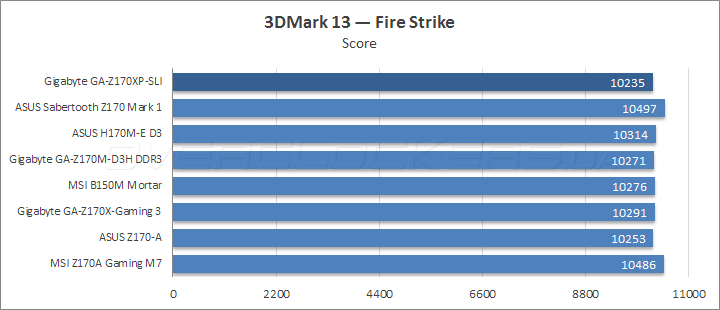

Участие в 3DMark тоже не принесло популярности GA-Z170XP-SLI, где она занимает буквально последнее место.

Gigabyte GA-Z170XP-SLI

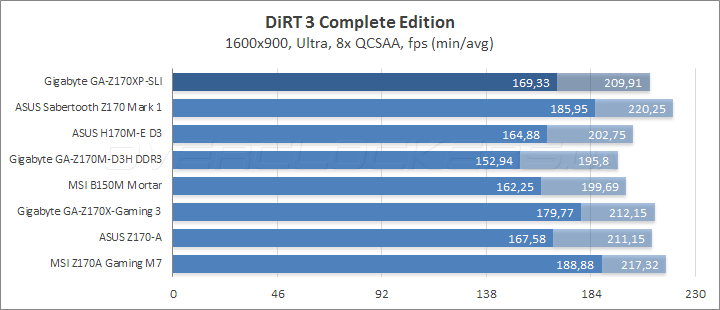

Большая частота памяти всё же помогла получить в DiRT 3 высокое итоговое место.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

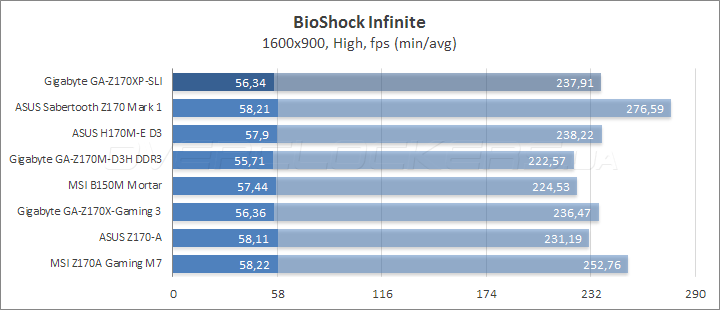

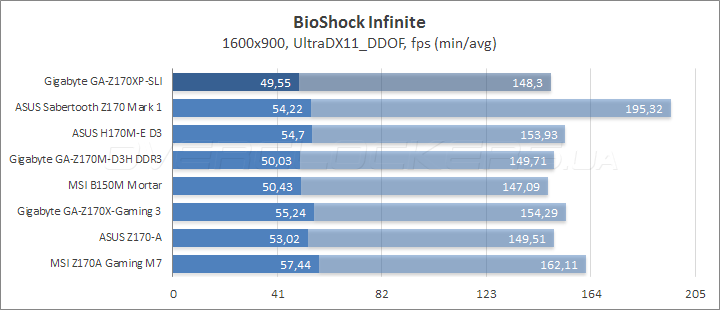

C BioShock Infinite связана долгая история, пришлось выполнить огромное число замеров и даже установить для экспериментов другую версию Windows (8.1 64 bit). Лучше всего результаты стабилизировала свежая прошивка F6a, именно они и представлены на итоговом графике.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI
Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

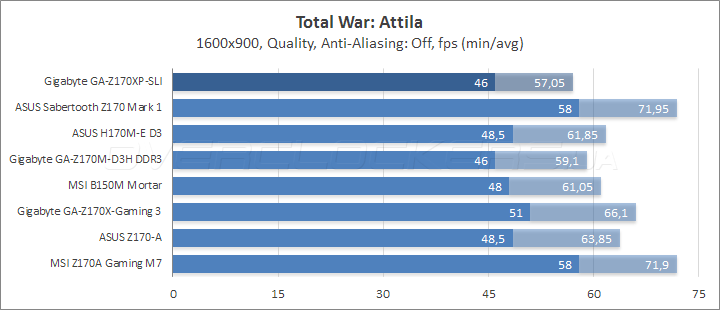

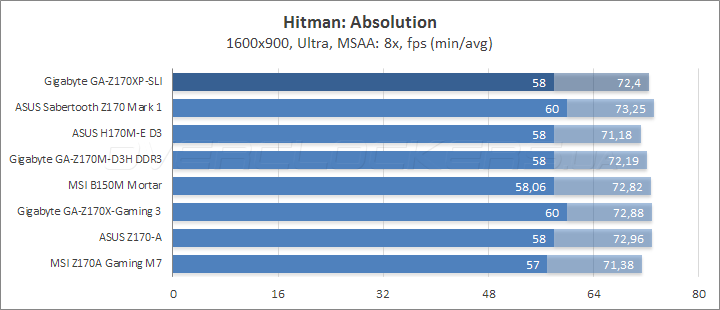

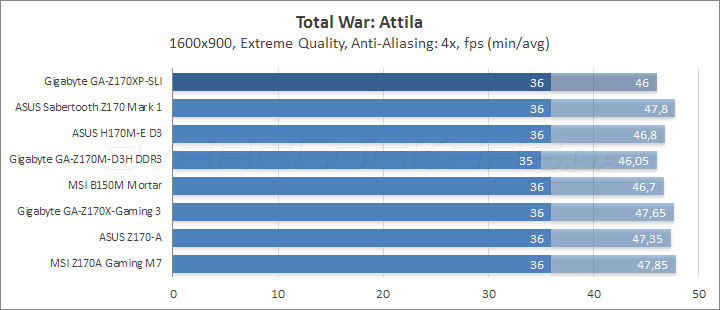

Низкие требования к видеоподсистеме уличают невыдающееся быстродействие новинки, которое больше свойственно группе плат, где применяется память типа DDR3(L). Последняя в свою очередь работала в этом же сценарии на частоте намного меньшей, всего 1866 МГц. Впрочем, повышение графических настроек в требовательных играх разом уравнивает все системы.

Энергопотребление системы

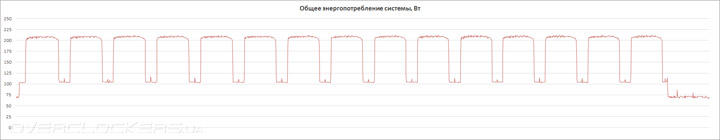

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z170XP-SLI

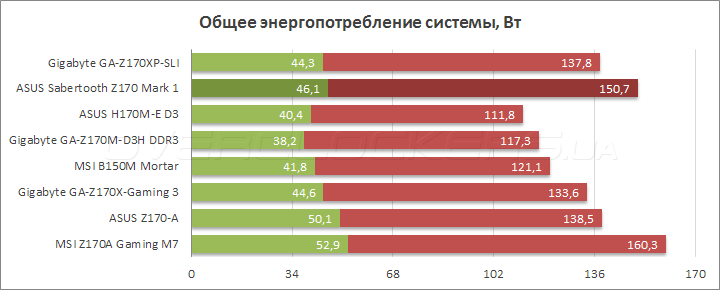

Множество изменённых мной настроек системы, часто направленных на повышение напряжений там, где другие устройства вполне справлялись и при штатных значениях, привели к немалым отметкам замеров потребляемой электрической энергии. Но они не слишком высоки, учитывая аппетиты иных устройств, где та же память работала при штатных параметрах, поэтому здесь одно из немногих мест в тестировании, где можно похвалить новинку. Очевидно, снижение различных напряжений приведёт к меньшим запросам к электросети.

Вывод

Рассмотренная Gigabyte GA-Z170XP-SLI получалась немного удешевлённой версией GA-Z170X-Gaming 3, лишенной действительно привлекательных и по сути уникальных свойств. Появившиеся типы интерфейсов пригодятся больше в компьютерах, нацеленных на рутинный рабочий процесс, где может быть привлечено различное оборудование, даже сильно устаревшее как для 2015 года.

С разгоном ЦП проблем не было, как и у ближайшего прообраза. Чего не сказать об ОЗУ. Наладка работы сопряжена с множеством трудностей и осуществлением лишних шагов, полностью отсутствующих у конкурирующих производителей. Нельзя не отметить реальный прогресс, появившийся при подготовке новых прошивок, но его всё ещё трудно назвать прорывом или хотя бы приемлемым для большинства аудитории. Конечно же, владелец данного устройства сможет разогнать свой комплект DRAM, тем более учитывая малое наличие на мировом рынке действительно скоростных наборов. Но время, как известно, на месте не стоит, а частоты выше 3100 МГц требуют очень высоких напряжений, угрожающих долговечной работе компонентов системы. Возможно, для исправления ситуации требуется больше, чем редактирование микрокода. Выпуск множества ревизий одной и той же модели вполне свойственен компании Gigabyte, а значит и для этой платы, скорее всего, появится обновлённая версия.

В итоге GA-Z170XP-SLI можно рекомендовать для постройки игровых систем среднего уровня или для ПК, где задачи будут связаны с обработкой контента, а установка высокочастотных модулей памяти не рассматривается в принципе.
