Обзор материнской платы Gigabyte GA-Z170XP-SLI. Основа для рабочей станции

С появлением на рынке процессоров Intel Skylake-S наиболее насыщенный сегмент рынка, также известный как «мейнстрим», оказался заполонён множеством моделей, а главным вопросом, теперь стоящим перед потенциальным покупателем, стал выбор типа оперативной памяти для новой системы. Этот вопрос не такой простой, как кажется на первый взгляд. Модули памяти типа DDR4 уже достаточно широко представлены в продаже, но разгоняются в процентном соотношении хуже устаревающего оппонента. К тому же, память типа DDR3(L) внезапно серьёзно подешевела, что ещё больше усложнило задачу выбора.

В нашей лаборатории побывало пока ещё не слишком много плат, но с уверенностью можно резюмировать: у изделий компании Gigabyte куда лучше дела обстоят со старой памятью, а в работе с DDR4 есть ряд мелких и не очень проблем. Например, модель GA-Z170X-Gaming 3 по ходу тестирования подсистемы памяти с трудом одолела планку в 3000 МГц, для этого потребовалось личное вмешательство инженеров в наладку UEFI.

Сегодня в гостях у нас её близкая подруга — GA-Z170XP-SLI. Номинально они принадлежат к разным сериям. Здесь нет «игровой» сетевой подсистемы, да и звуковая не такая привлекательная (переключатели близь ОУ отсутствуют). Однако подсистемы питания цепей выглядят идентично, что побуждает проверить их свойства на практике, в том числе, и в разгоне, как ЦП, так и ОЗУ.

Gigabyte GA-Z170XP-SLI

Можно отметить появление слотов PCI, интерфейса LPT и отсутствие одного из пазъемов M.2. Полный набор характеристик находится в сводной таблице:

Модель Gigabyte GA-Z170XP-SLI (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4, x1)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
7 х 3.1 Gen1 (3 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 3 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments OPA1652
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 235
Дополнительные возможности Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, LPT header
Цена в рознице на момент написания обзора $175

Упаковка и комплектация

Плата находится в коробке средних размеров с красивым оформлением, основной темой для которого стала свежая игра жанра MOBA — Heroes of the Storm. Номинально продукт принадлежит к серии Ultra Durable.

Gigabyte GA-Z170XP-SLI

На тыльной стороне размещено фото изделия, небольшая таблица с характеристиками и схематическое изображение задней панели. На борту имеется два гнезда (тип A и C) последнего поколения интерфейса USB 3.1. Практически все акценты построены вокруг аппаратных особенностей и возможностей продукта, из программ упомянута поддержка решения от cFos.

Gigabyte GA-Z170XP-SLI

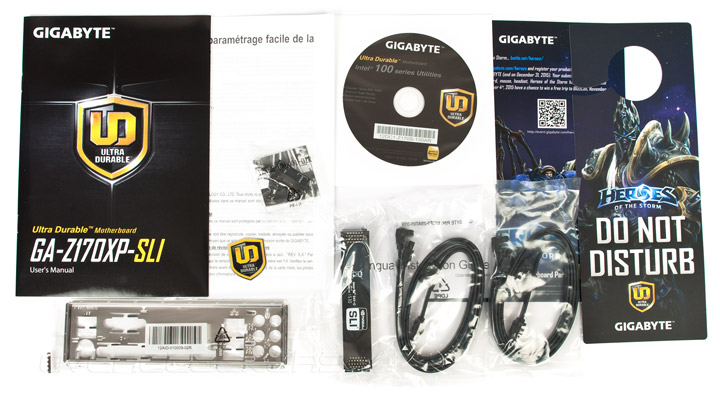

Внутри коробки, помимо платы, находятся:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом Ultra Durable;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • табличка на дверь «ENTER»/«DO NOT DISTURB», придерживается тематика вселенной Heroes of the Storm;
  • карта регистрации покупателя, процедура позволяет участвовать в розыгрыше призов.
Gigabyte GA-Z170XP-SLI

Набор весьма неплох, намного шире, чем у схожей версии прошлого поколения — Gigabyte GA-Z97X-SLI.

Внешний вид

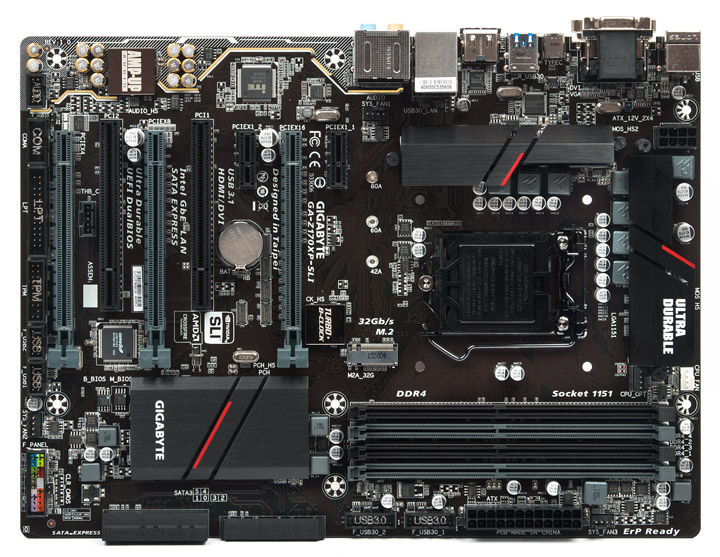

Конструктивные элементы использованы тёмных оттенков. Плата имеет семь точек крепления. Дизайном она разительно отличается от своей предшествующей модели. Это абсолютно другое устройство, более современное и сложное.

Gigabyte GA-Z170XP-SLI

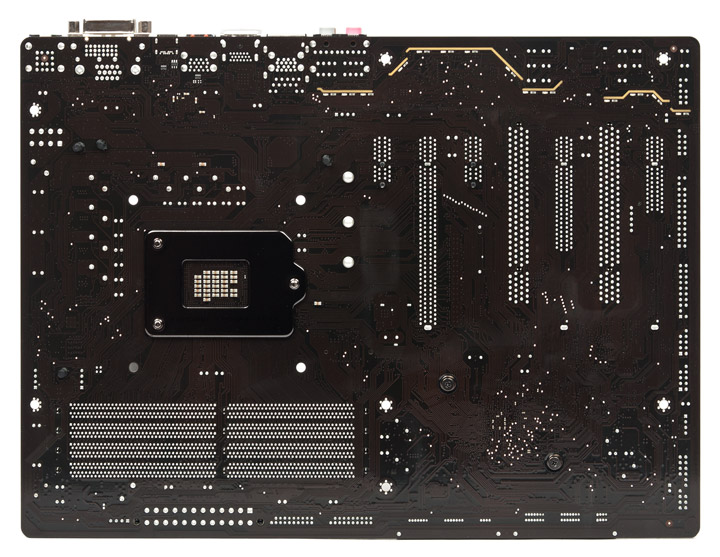

На обратной стороне ничего не распаяно, кроме четырнадцати светодиодов жёлтого, яркого свечения.

Gigabyte GA-Z170XP-SLI

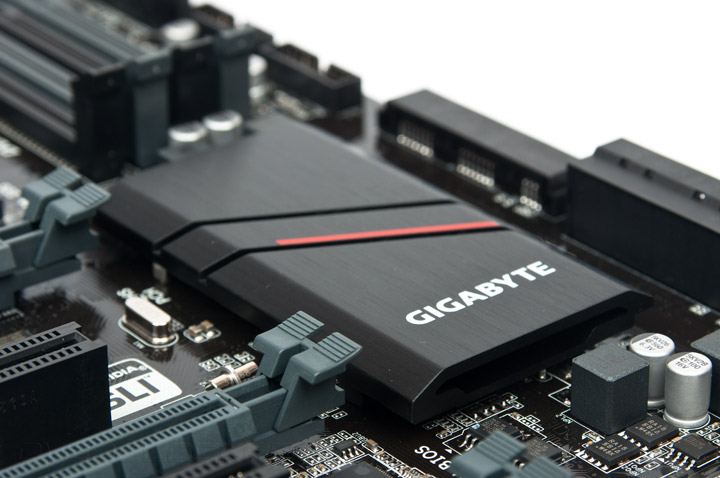

Радиатор большой, он честно выполняет как свои прямые обязанности, так и подчеркивает общий стиль устройства. Его закрепили посредством подпружиненных винтов.

Gigabyte GA-Z170XP-SLI

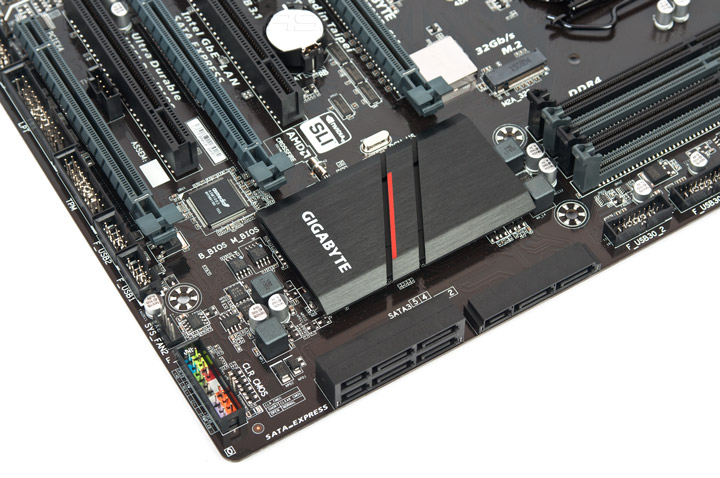

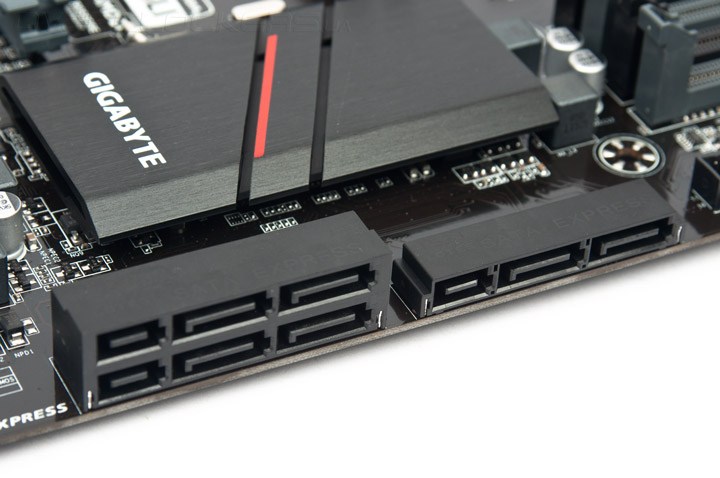

На борту находятся шесть слотов SATA, объединённых в состав трёх более серьёзных гнёзд SATA-E. Они располагаются продольно относительно поверхности PCB.

Gigabyte GA-Z170XP-SLI

Подключение прочих кабелей происходит классическим способом — в штырьковые гнёзда обычного исполнения. Никаких индикаторов не предусмотрено, как и вспомогательных управляющих элементов. Сброс настроек нужно будет проводить путём замыкания пары контактов.

Gigabyte GA-Z170XP-SLI

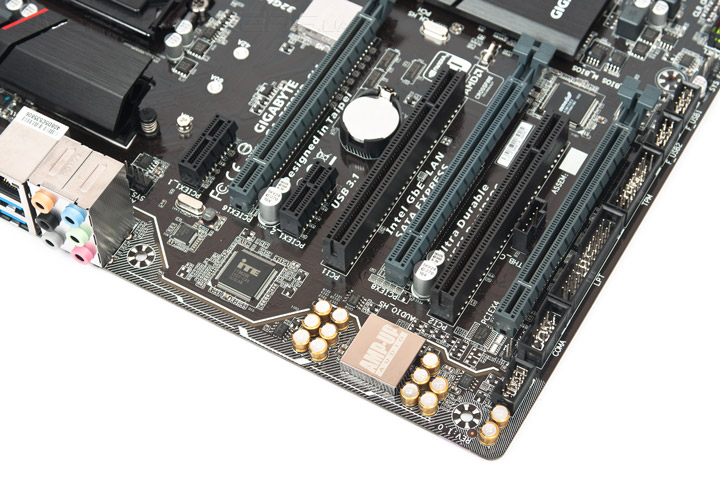

Хочется отметить удачное расположение разъёмов PCI. Два верхних гнезда PCI-E x16 могут поровну между собой распределить шестнадцать линий, идущих к ЦП. У нижнего гнезда сконцентрирована целая плеяда различных штырьковых разъёмов, среди них есть и колодка Thunderbolt header.

Gigabyte GA-Z170XP-SLI

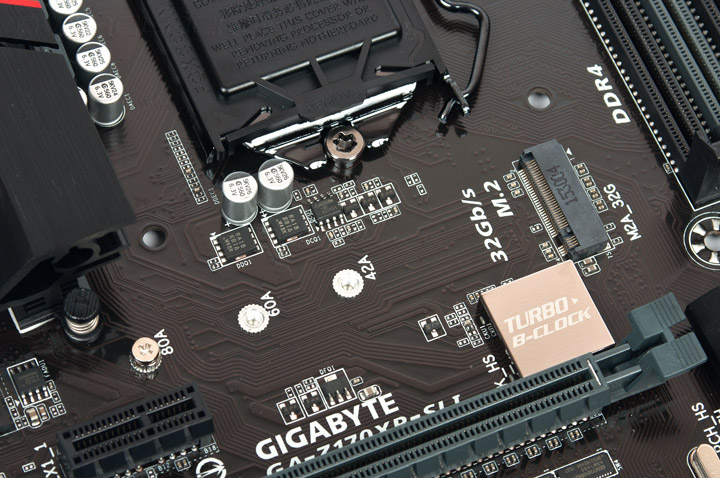

Сетевой контроллер от Intel не оснащён декоративными конструкциями, как это произошло с внешним тактовым генератором частоты BCLK. У самого сокета есть новейший образец компактного слота типа M.2.

Gigabyte GA-Z170XP-SLI

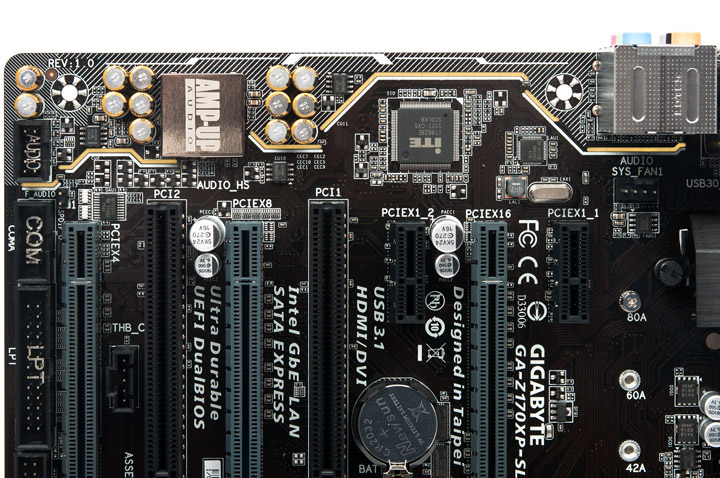

Звуковая подсистема насчитывает кодек ALC1150, упрятанный под защитным колпаком, и операционный усилитель Texas Instruments OPA1652, на моей памяти, впервые замеченный на материнских платах Gigabyte. Есть ещё два элемента — AS358M; вероятно, они используются в схеме работы подсветки, один из её режимов работы — пульсирование в такт звучанию.

Gigabyte GA-Z170XP-SLI

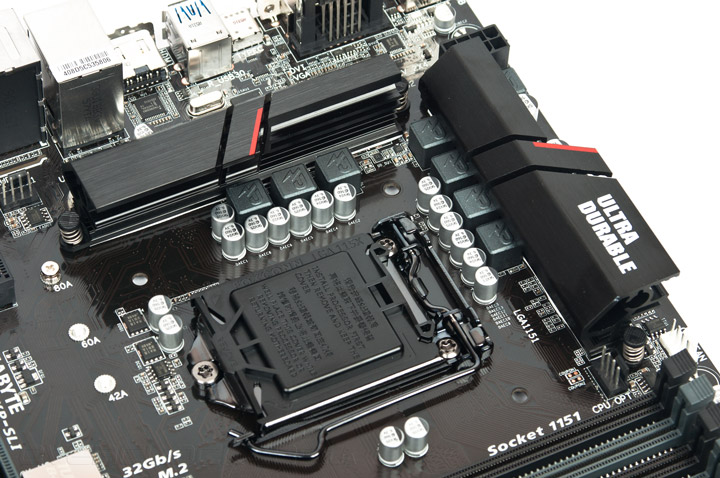

Внешне построение стабилизатора питания ничем не отличается от схемы, применённой у чуть старшей модели — GA-Z170X-Gaming 3. Здесь лишь радиаторы имеют другой, будто бы немного облегчённый, вид.

Gigabyte GA-Z170XP-SLI

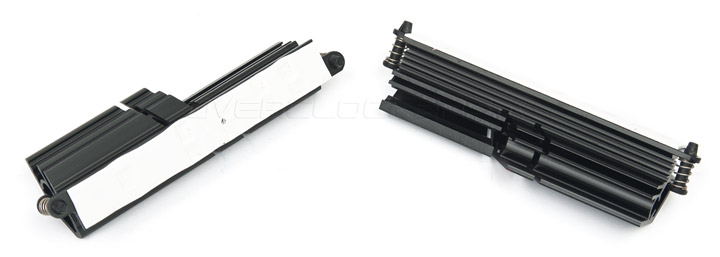

В их основе находится термопрокладка достаточной площади для хорошего контакта со всеми элементами. Профиль незамысловатый, но ребра всё же есть.

Gigabyte GA-Z170XP-SLI

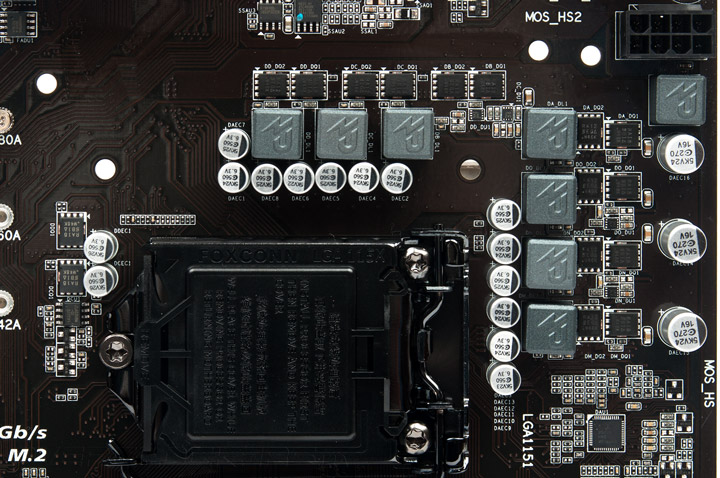

Стабилизатор, как и предполагалось, уже знаком нашей лаборатории. В основе находится ШИМ-контроллер ISL95856 от Intersil Corporation. Эта модель способна работать с двумя независимыми напряжениями, для их стабилизации предусмотрены четыре и три фазы. Внутри контроллера находятся соответственно два и один драйвер. Недостающие четыре шутки набраны внешними элементами. Четырёхканальный стабилизатор используется для ЦП, а трёхканальный — для интегрированного ГП. Роль силовых элементов досталась продукции Vishay Intertechnology, это модели SiRA12DP и SiRA18D. Их пара находится в составе каждого канала.

Gigabyte GA-Z170XP-SLI

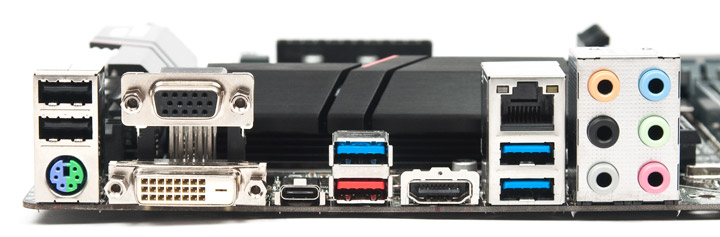

Ассортимент гнёзд на задней панели большой, но общего числа разъемов может показаться мало. Впрочем, для среднеценовой платы он хорош, и даже наблюдается прирост относительно состава у Gigabyte GA-Z97X-SLI, учитывая появление последней версии интерфейса USB 3.1. Аналоговый выход D-Sub работает благодаря конвертеру с интерфейса DisplayPort PTN3356, а к выходу HDMI добавлен конвертер уровней видеосигнала PTN3360D.

Gigabyte GA-Z170XP-SLI

Имеющуюся здесь схему VRM прежде уже удалось успешно опробовать в тестах, поэтому главным вопросом будет не аппаратная составляющая, а программная реализация заложенных в изделие возможностей.
