Обзор материнской платы Gigabyte GA-Z170XP-SLI. Основа для рабочей станции

Возможности UEFI

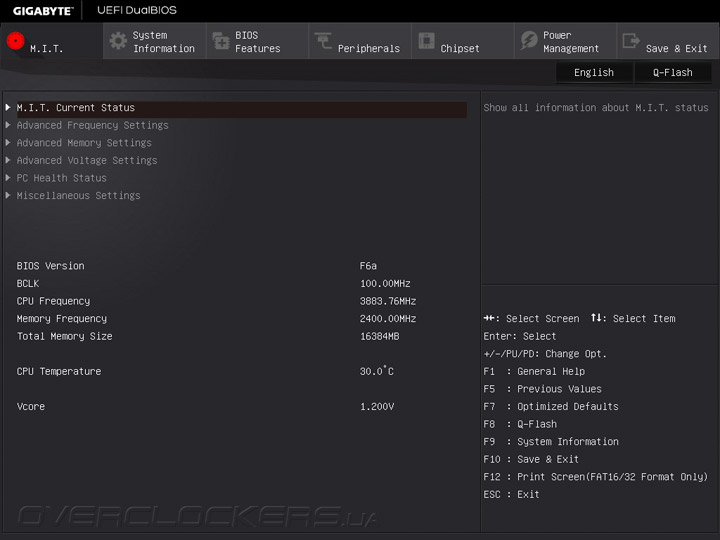

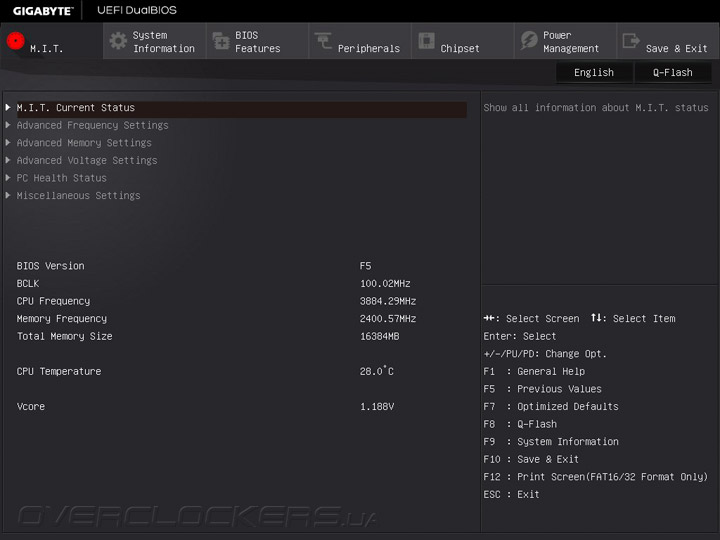

Работа с Q-Flash оказалась беспроблемной. Прошивки легко и быстро интегрировались в систему: версия F5, её тут же заменившая F5f, и новоиспечённая F6a, подоспевшая чуть позже.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

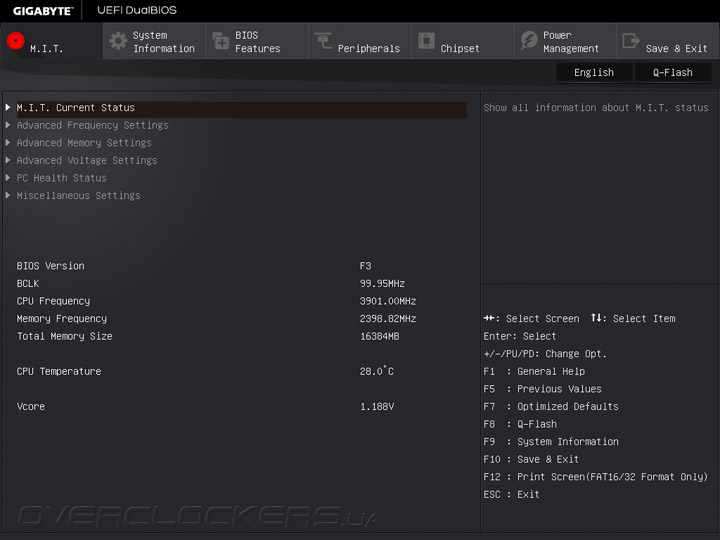

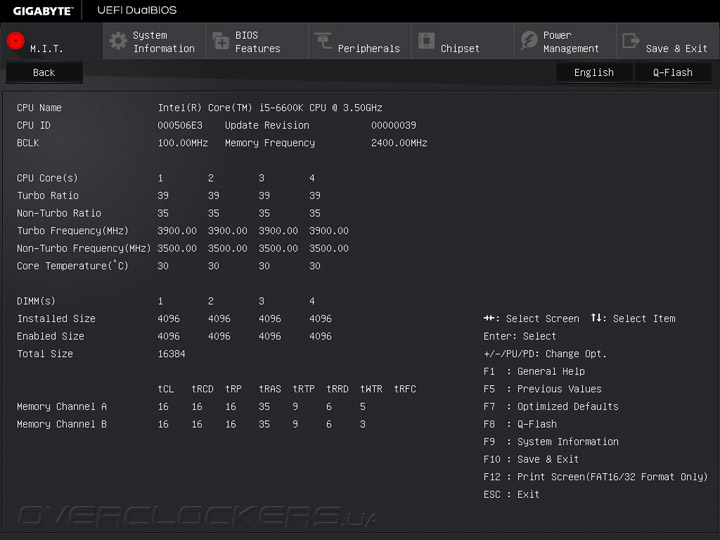

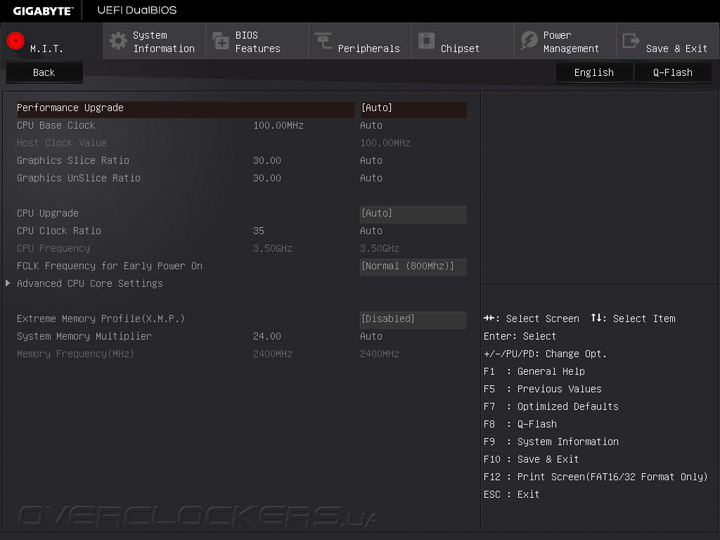

Тема оформления всего одна, переключение между вкладками моментальное. Заглавный раздел M.I.T. содержит всё необходимое для тонкой настройки системы и оверклокинга. В режиме по умолчанию ПК придерживается схемы работы согласно задумкам технологии Turbo Boost.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

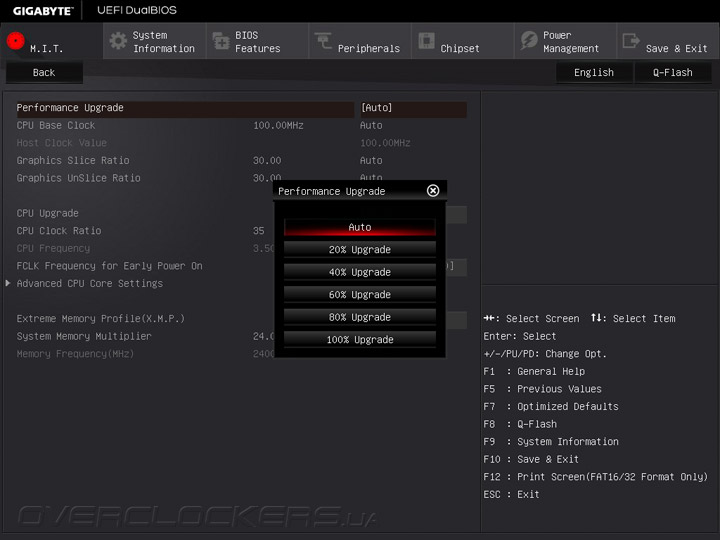

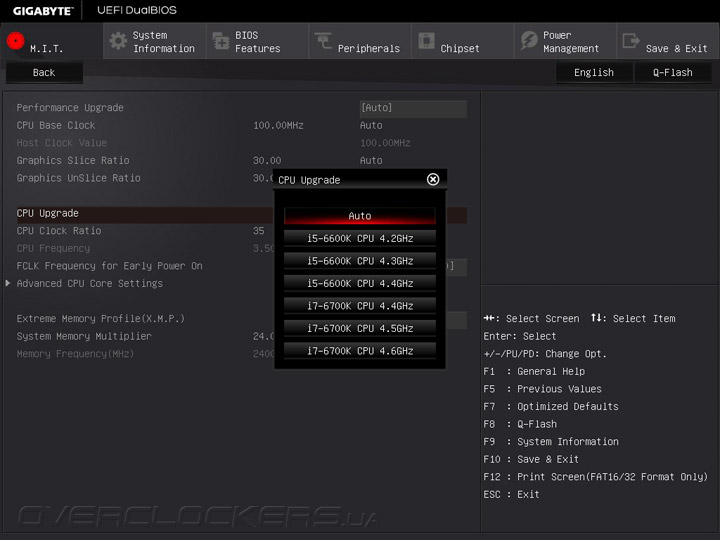

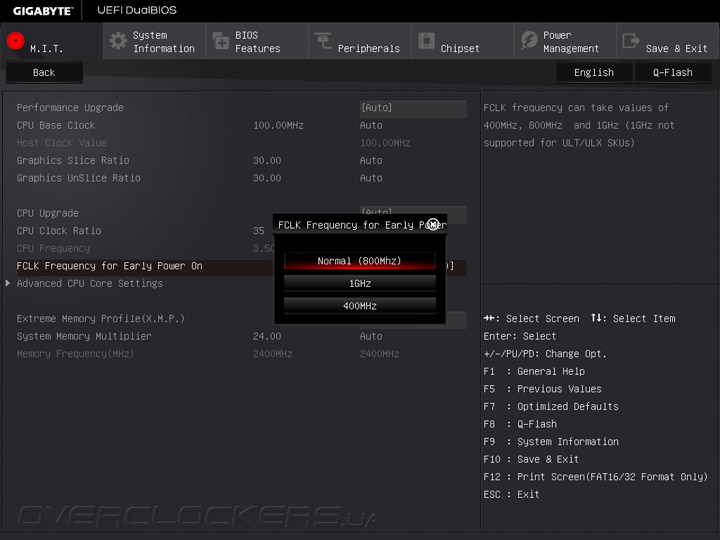

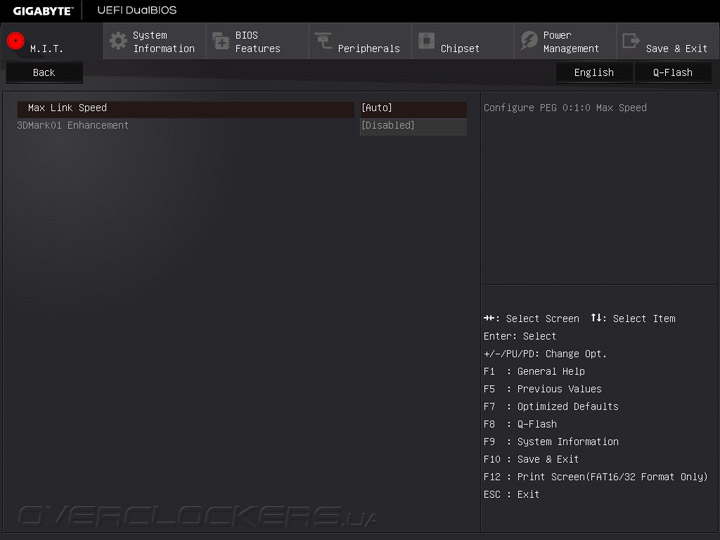

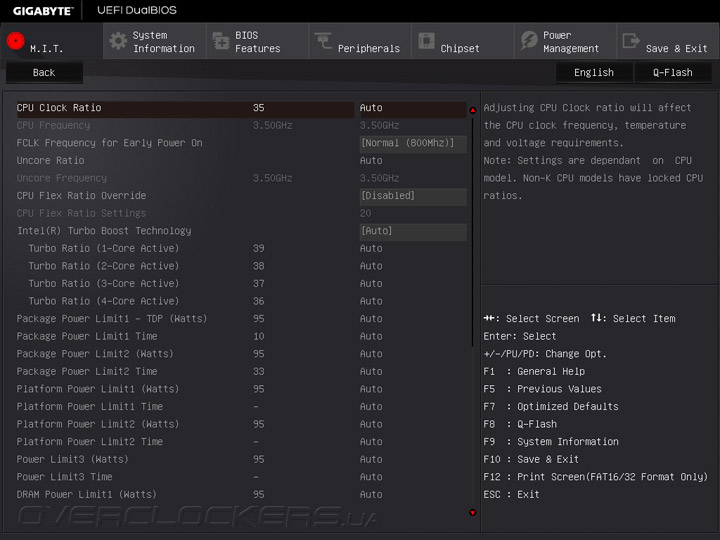

Вкладка Advanced Frequency Settings теперь может порадовать исправленным профилем CPU Upgrade, чуть позже проверим его в деле. Остальные настройки не уменьшились, а наоборот — увеличились в количестве.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

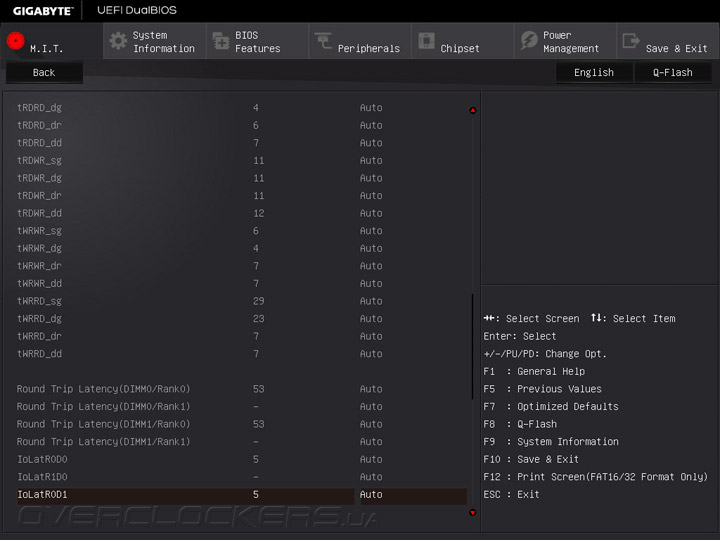

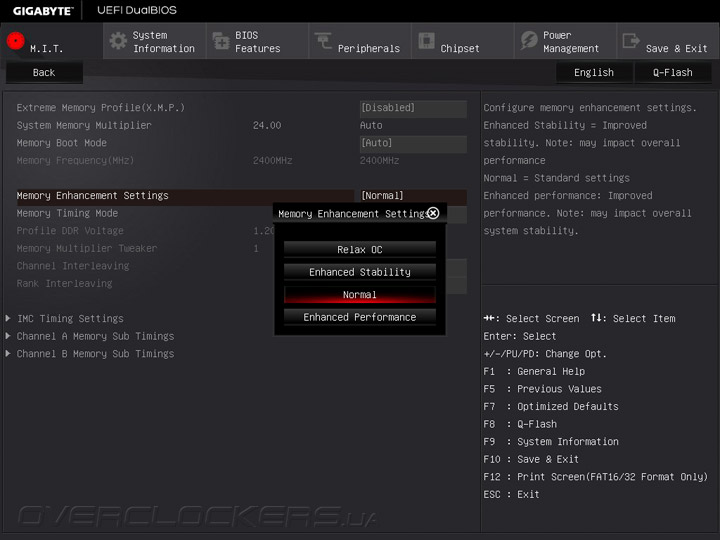

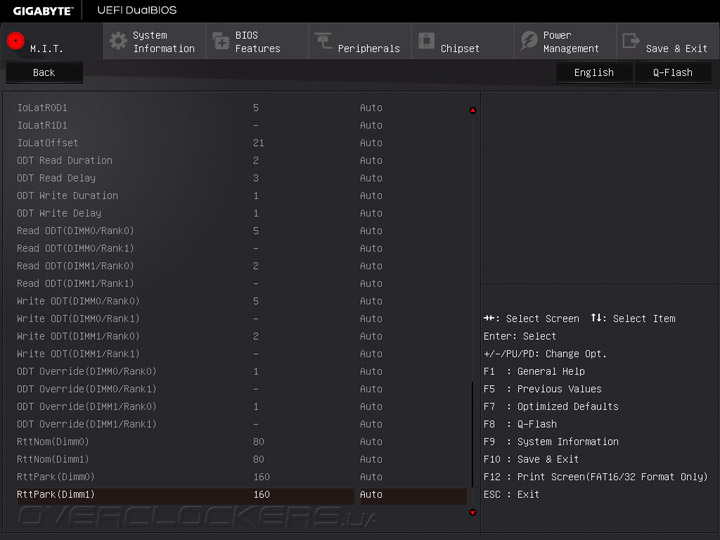

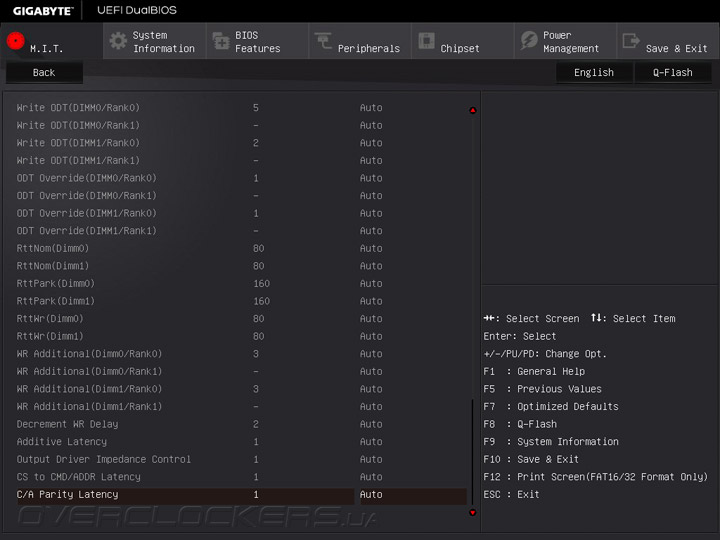

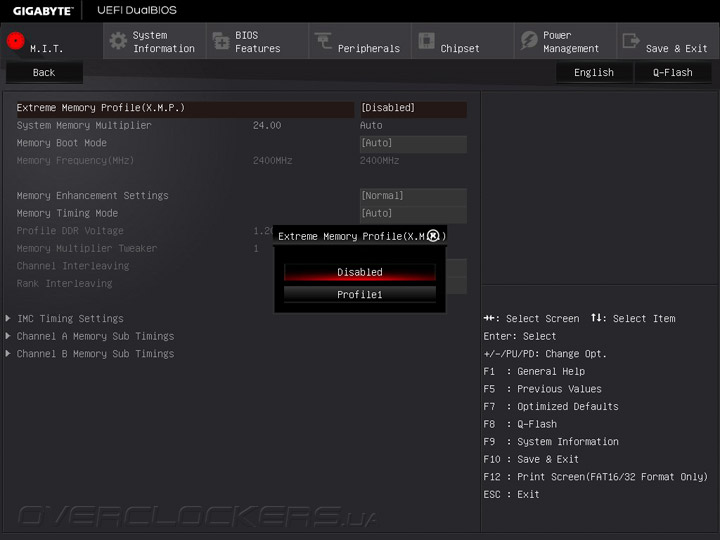

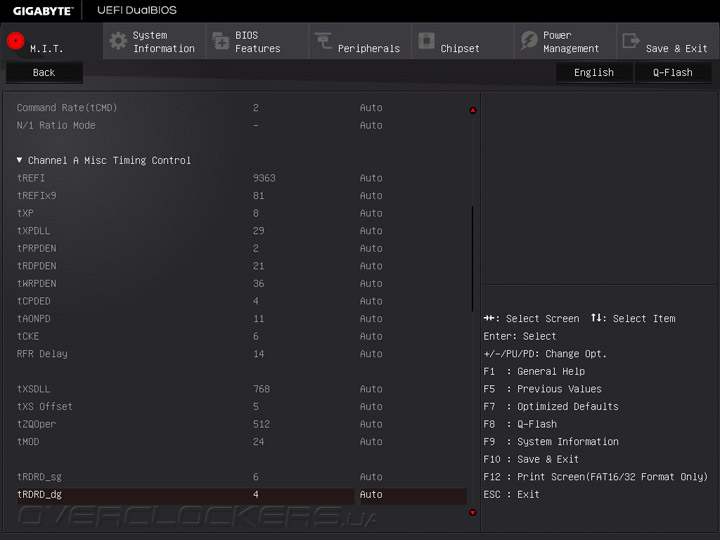

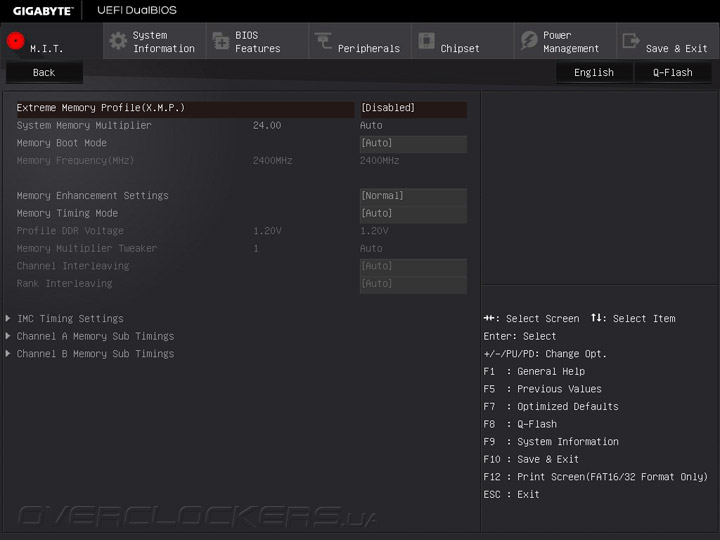

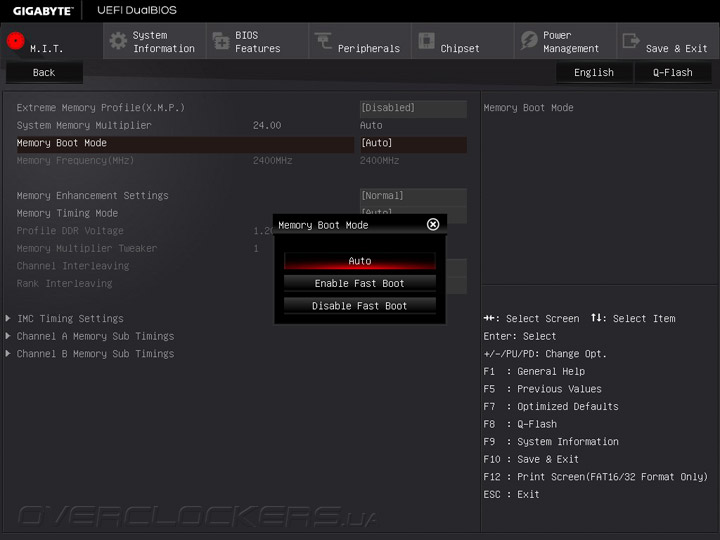

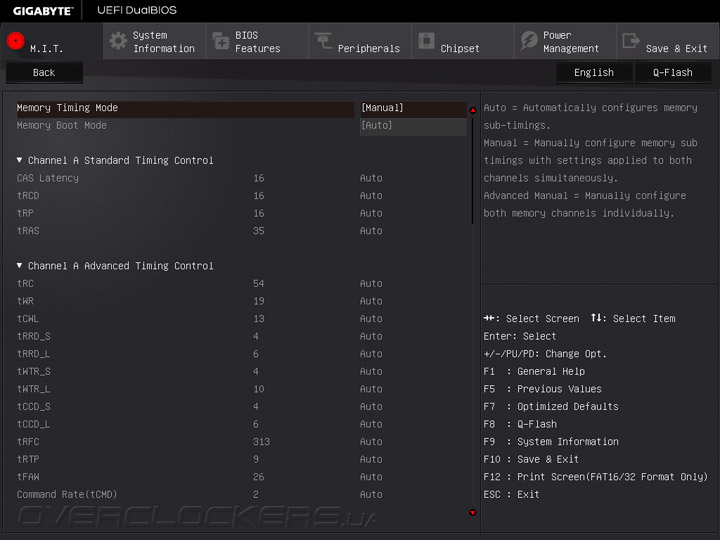

Профиль Normal для Memory Enhancement Setting тоже радует как используемый изначально в разделе Advanced Memory Settings.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

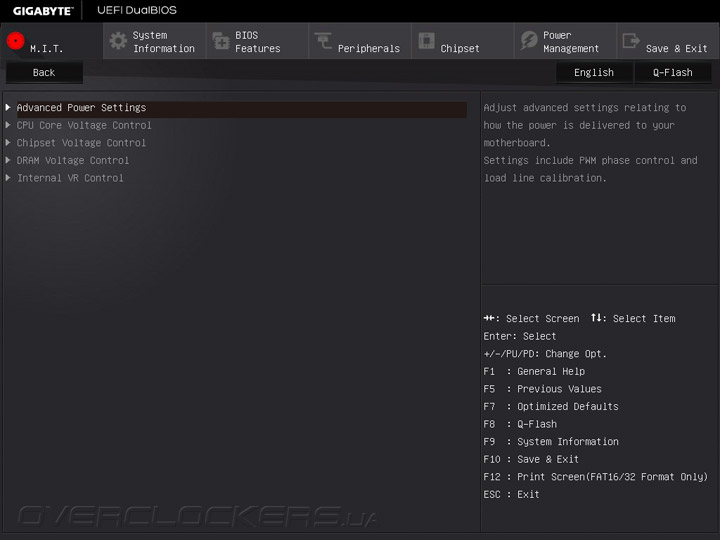

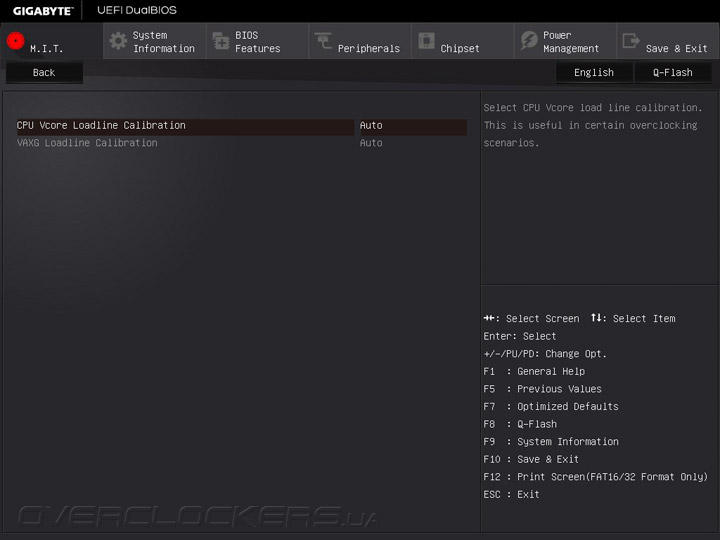

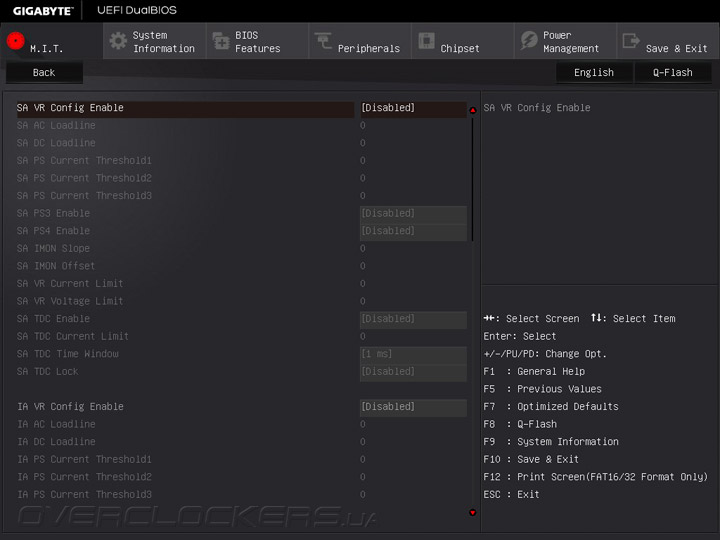

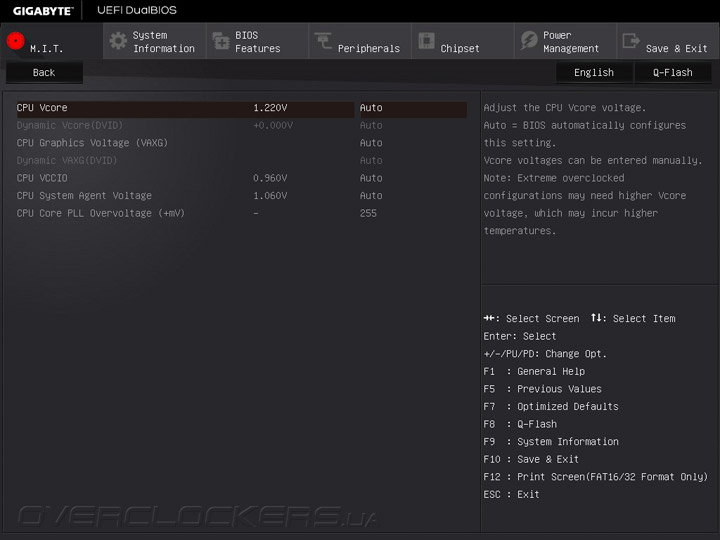

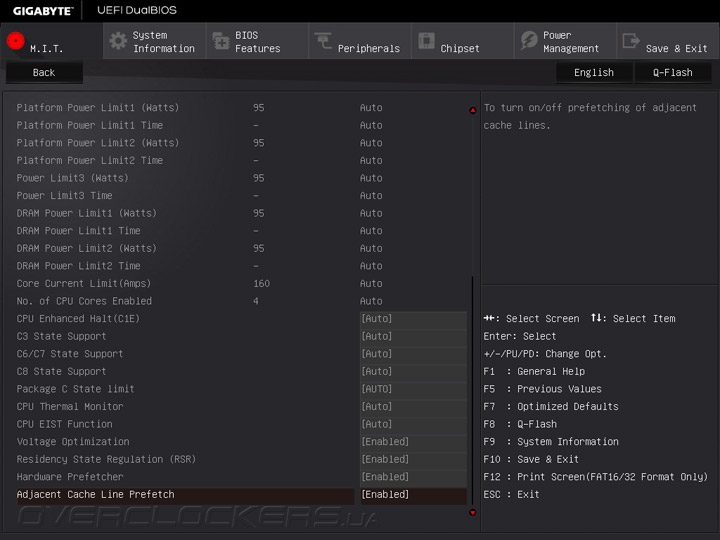

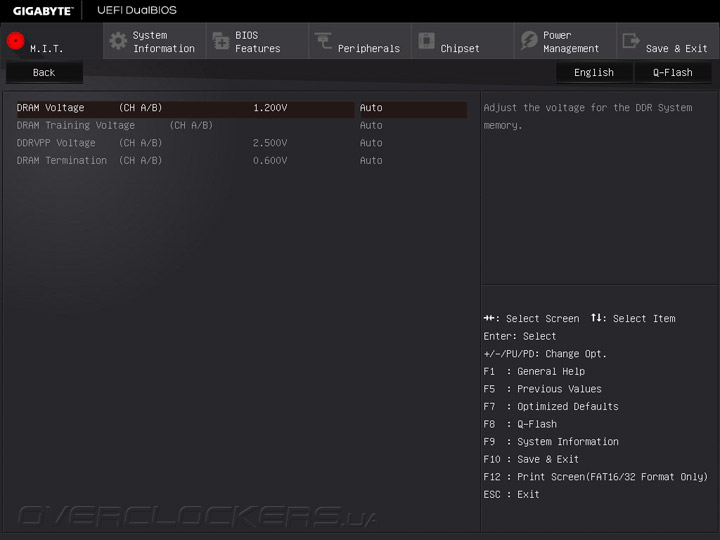

Advanced Power Settings обзавёлся увиденным у Gigabyte GA-Z170M-D3H DDR3 разделом Internal VR Control, не имеющего аналогов у моделей конкурирующих производителей.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

В целом, весь инструментарий оказался абсолютно идентичным находящемуся в распоряжении у GA-Z170X-Gaming 3. Важнейшие пункты меню собраны в таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–500 0,01
CPU Clock Ratio (Multiplier) 8–127 1
CPU Vcore (В) 0,6–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Standard/High
Uncore Ratio (Multiplier) 8–127 1
System Memory Multiplier 9–32, 8–41,33 1, 1,33
DRAM Voltage (В) 1,0–2,0 0,02

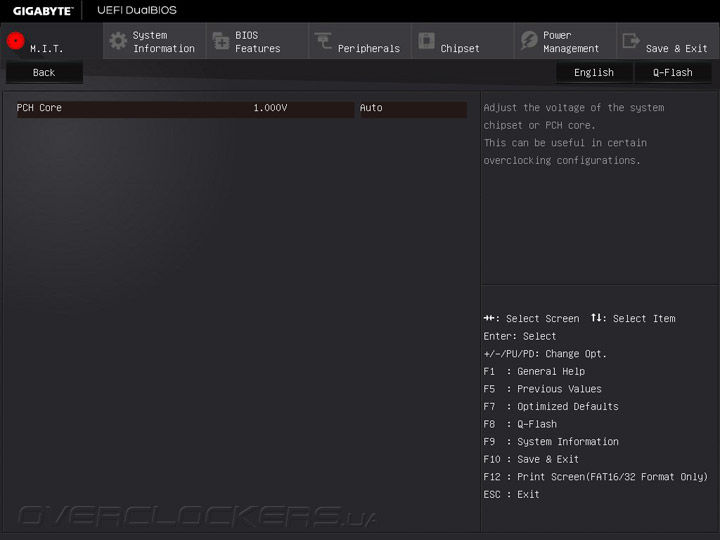

CPU System Agent Voltage (В) 0,8–1,3 0,005
CPU VCCIO (В) 0,8–1,3 0,005
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005
Dynamic VAXG (DVID) (В) –0,3…+0,4 0,005
VAXG Loadline Calibration Auto/Standard/High

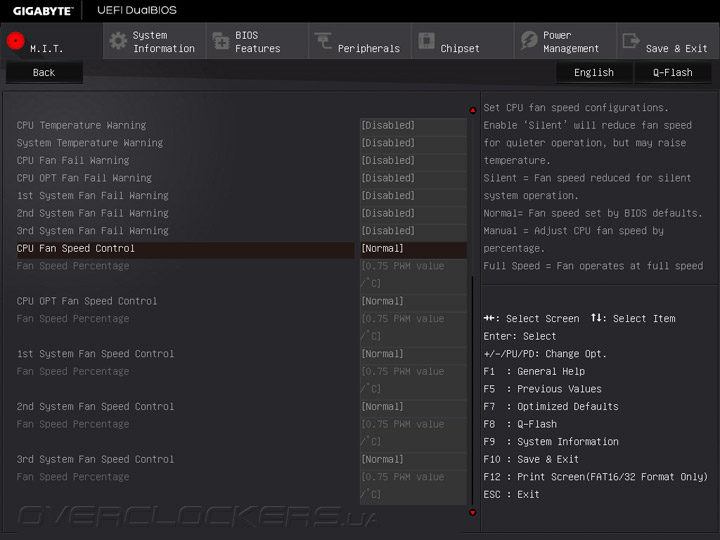

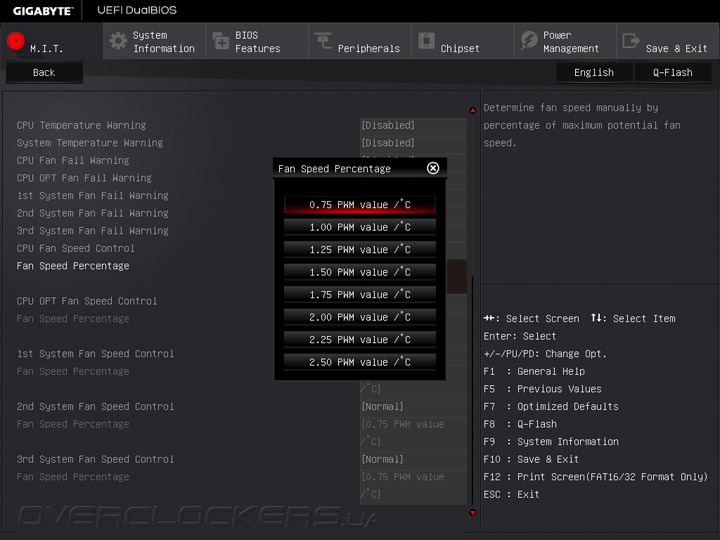

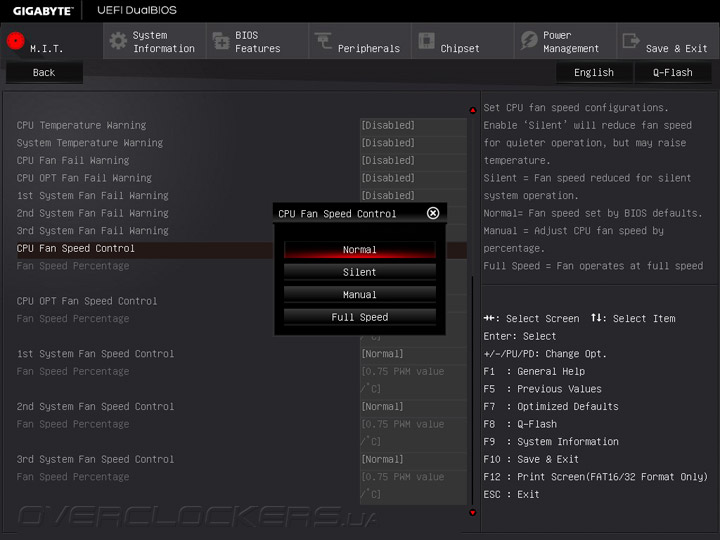

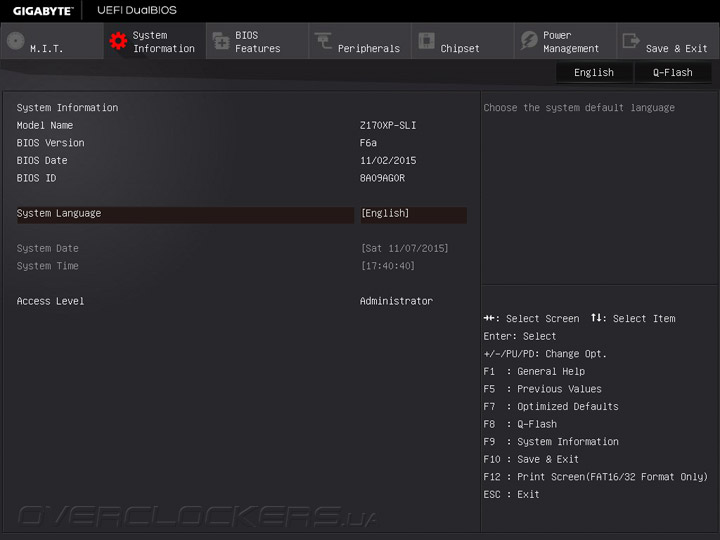

Управление охладителями и информационный модуль также портированы без малейших правок. Контроль за системами охлаждения реализован в равной степени для всех пяти каналов. Вентилятор ЦП замедляется при помощи изменения скважности ШИМ, то есть он обязан быть четырёхконтактным, для остальных применяют снижение питающего напряжения. Лучшим подходом в этом вопросе станет использование фирменной утилиты в среде Windows.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

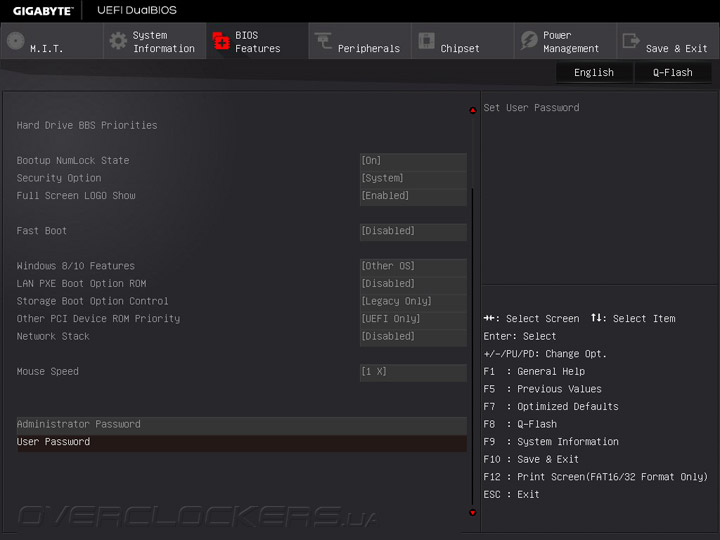

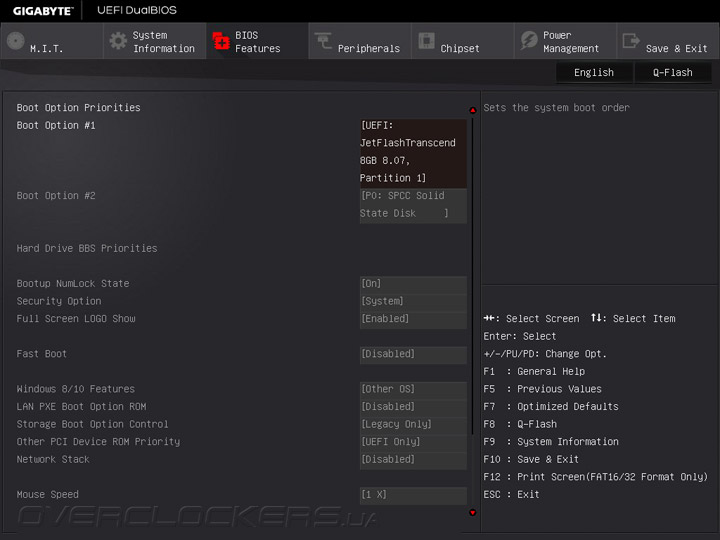

Пусть Fast Boot и отключен, плата весьма резво отрабатывает процедуру опроса оборудования.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

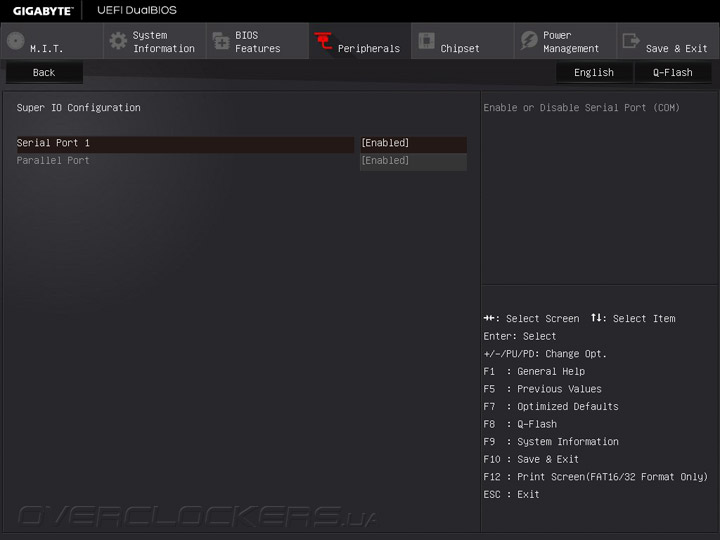

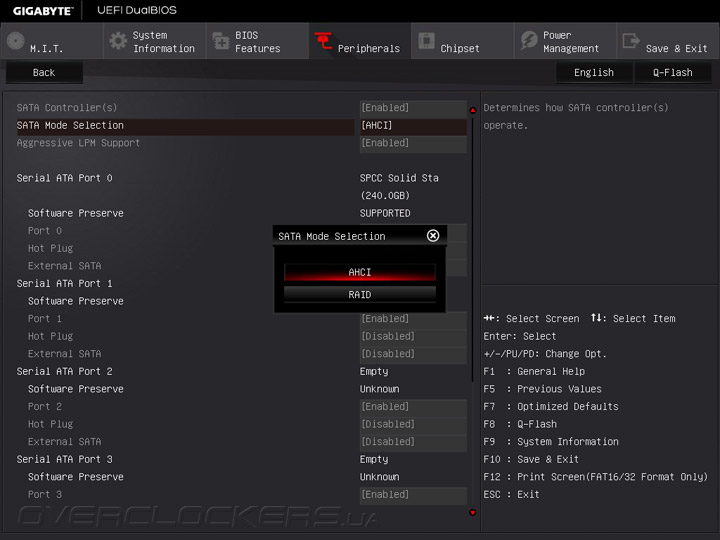

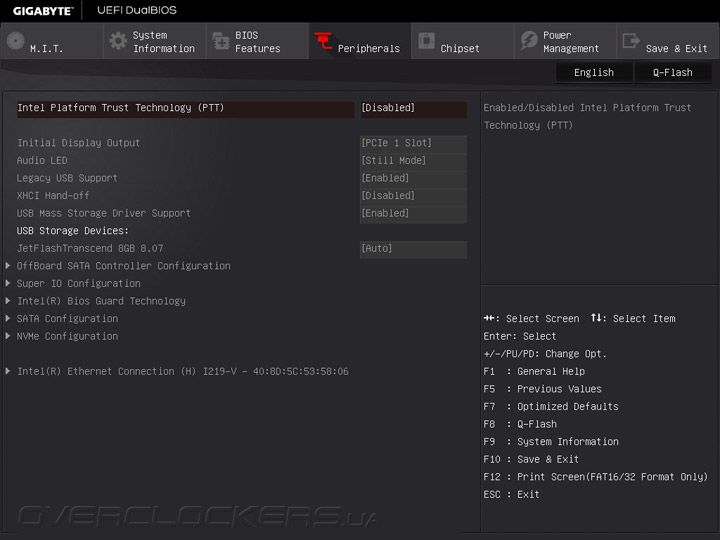

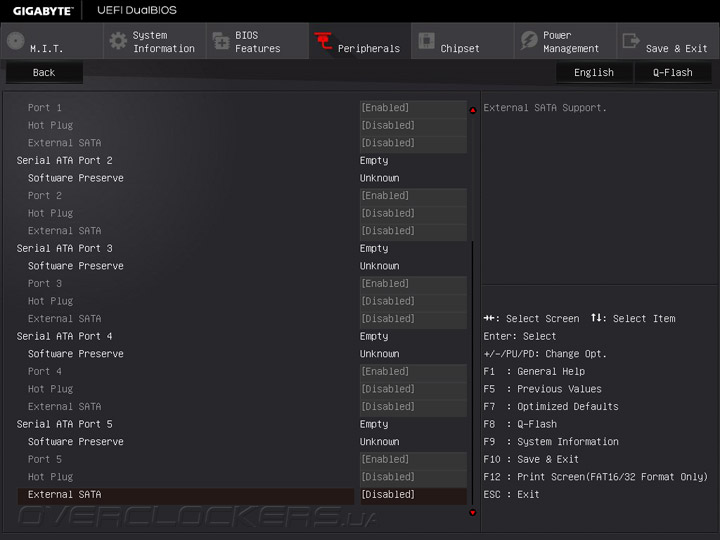

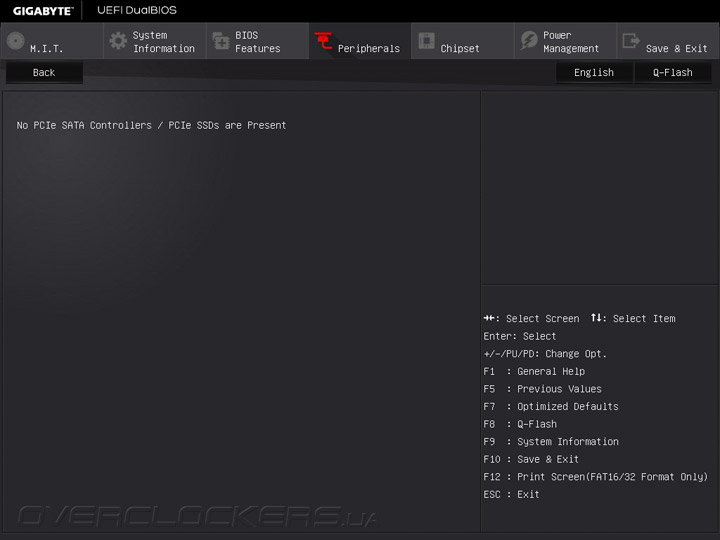

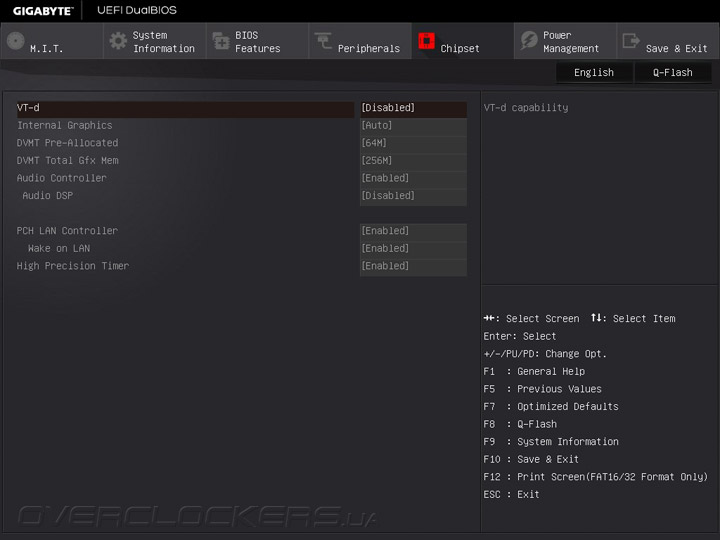

В настройках Peripherals можно изменить режим работы подсветки. Остальная группа пунктов присутствует на всех устройствах компании.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

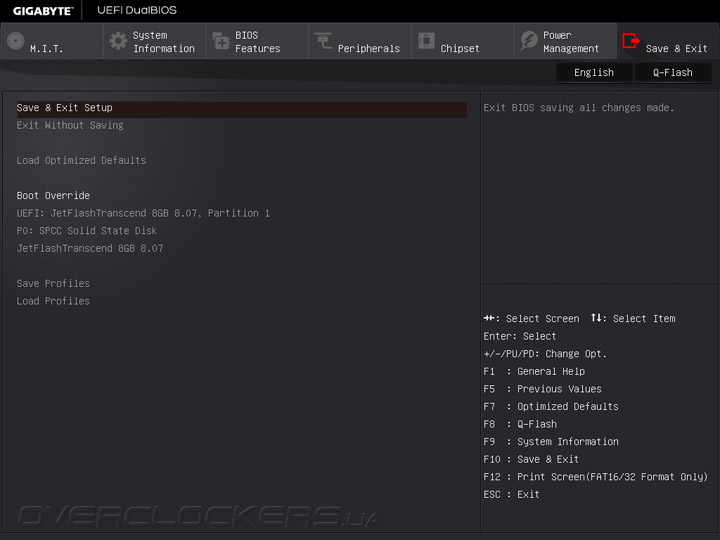

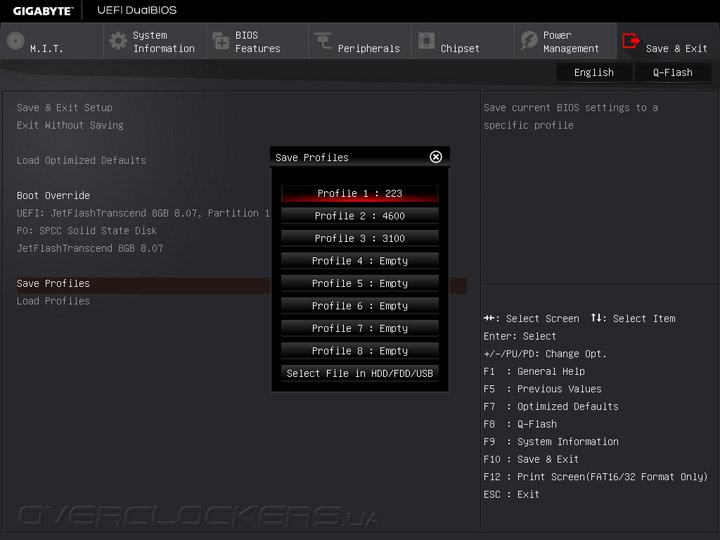

На последней странице предусмотрена услуга сохранения профилей настроек в один из восьми слотов, либо же на внешний носитель.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

Имеем полный инструментарий для проверки разгонных возможностей. Перед испытаниями взглянем на программную поддержку.

Комплектное ПО

Вместе с традиционным набором утилит, у этой модели имеется бонус в виде cFosSpeed для поддержки работы с сетевым подключением.

  Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED, Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, On/Off Charge, Platform Power Management, Smart Keyboard, Smart Recovery, Smart TimeLock, System Information Viewer, USB Blocker)
Сетевое cFosSpeed Internet Accelerator Software
Дополнительное Gigabyte Smart Switch, Intel Extreme Tuning Utility

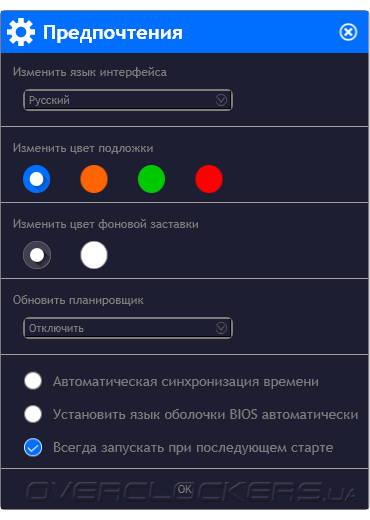

Весь набор программных продуктов интегрирован в оболочку AppCenter, имеющую скромные настройки.

Gigabyte GA-Z170XP-SLI

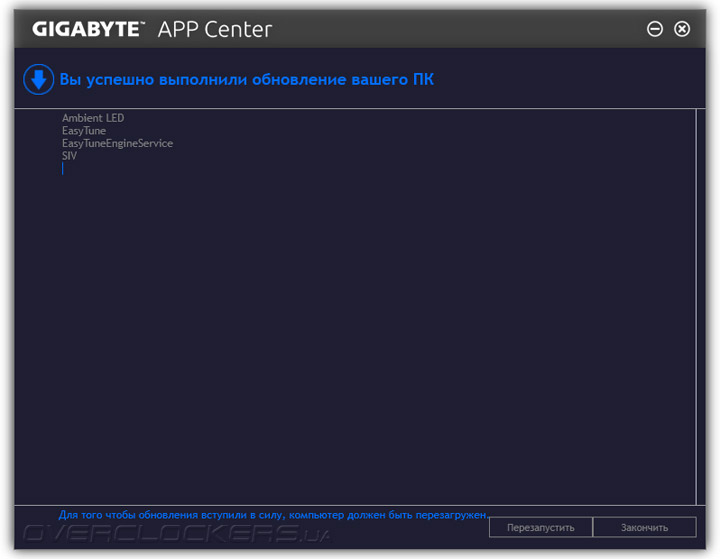

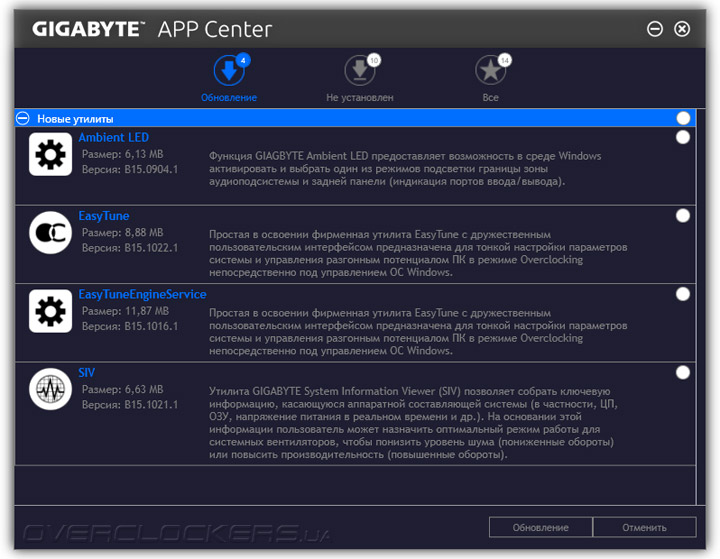

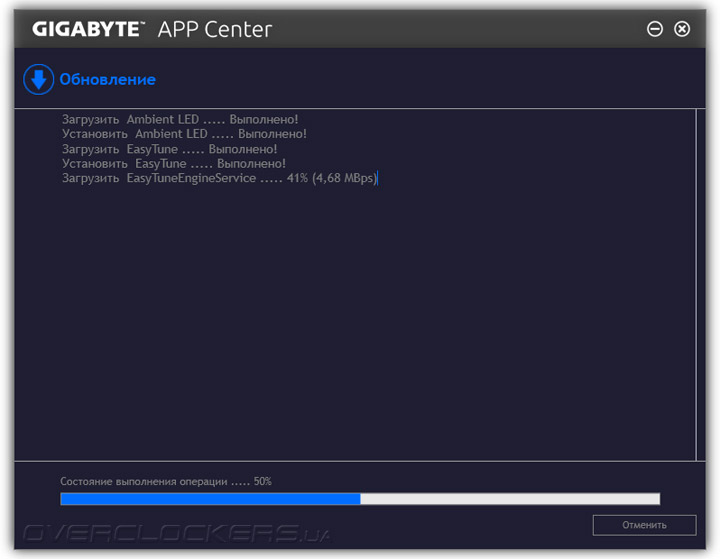

Она имеет встроенный модуль поиска обновлений, который в этот раз функционировал без вопросов.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

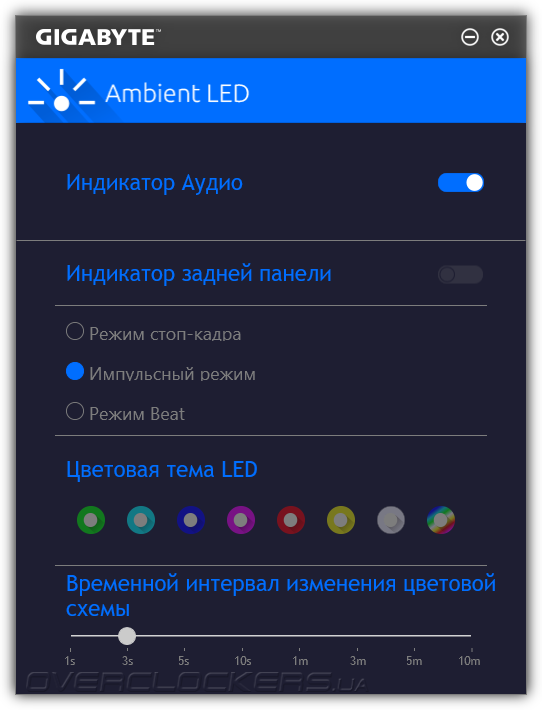

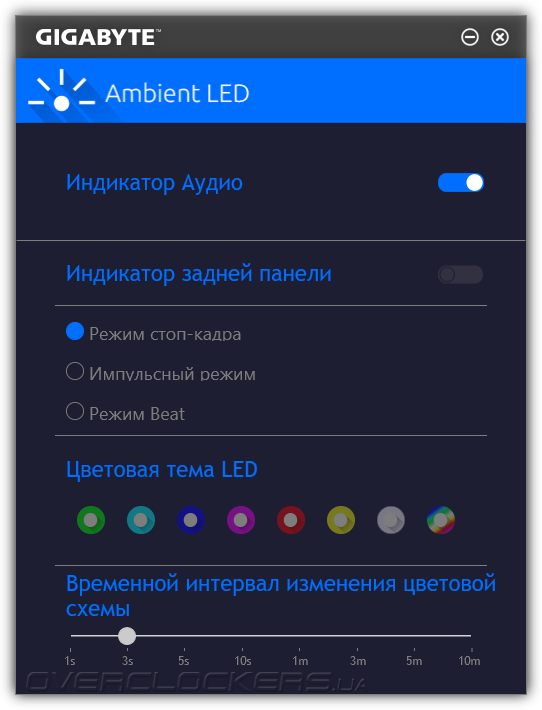

Механизм Ambient LED позволит изучить возможности работы подсветки на лету прямо из Windows. Цвет подсветки у этой модели изменить нельзя.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

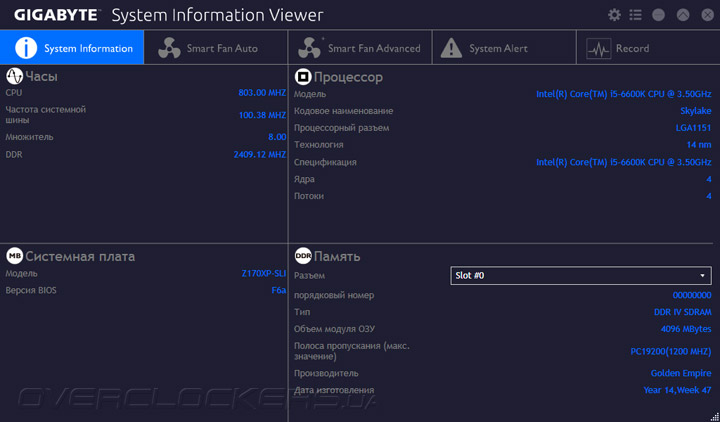

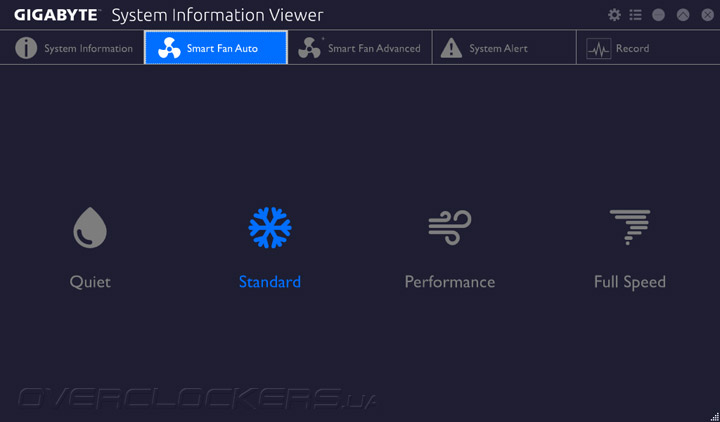

Компонент System Information Viewer предоставил корректную информацию об используемых комплектующих. На второй странице находятся готовые профили работы для системных охладителей.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

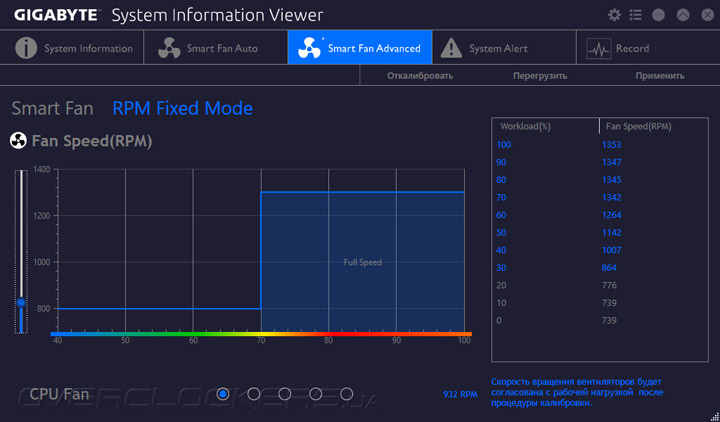

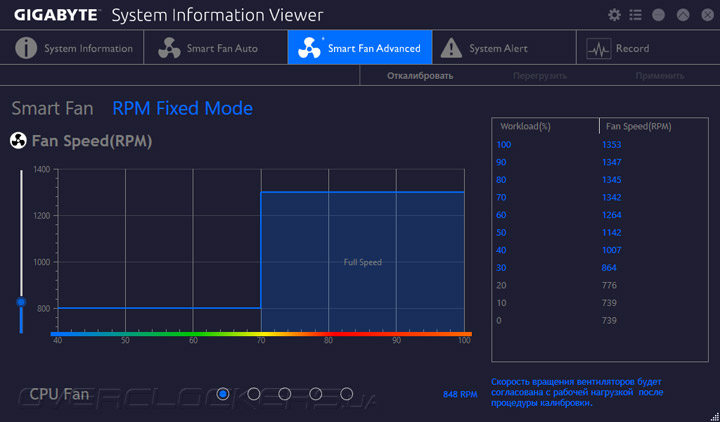

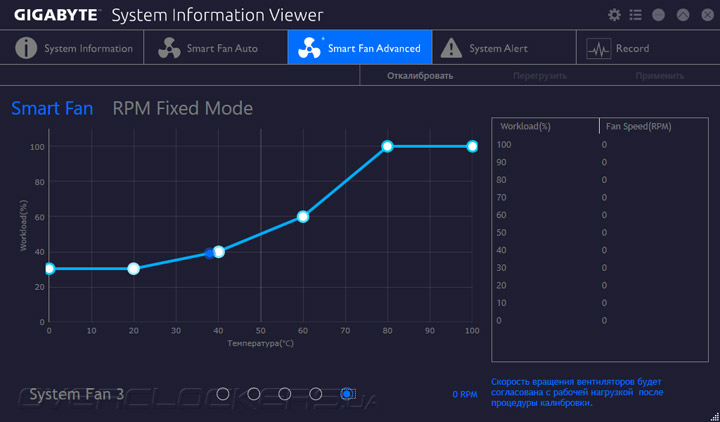

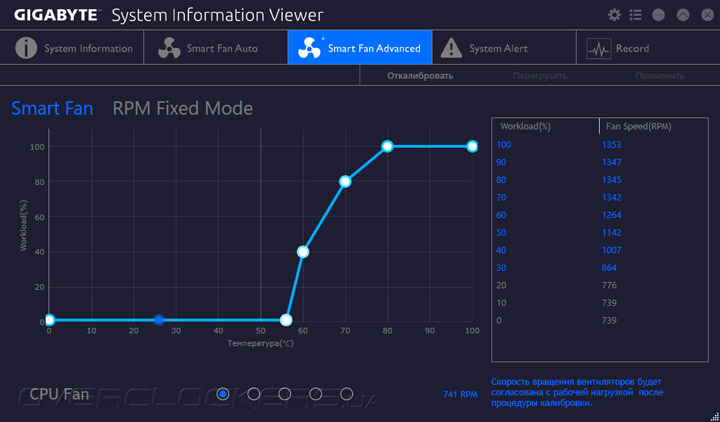

Намного большие возможности перед пользователем открываются на третьей странице. После выполнения калибровки вентиляторов программа составляет паспорт для каждого из них, и теперь можно провести настройку их работы, опираясь на истинные возможности. К слову, полностью остановить охладители не получится. Следует не забывать сохранять вносимые изменения.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

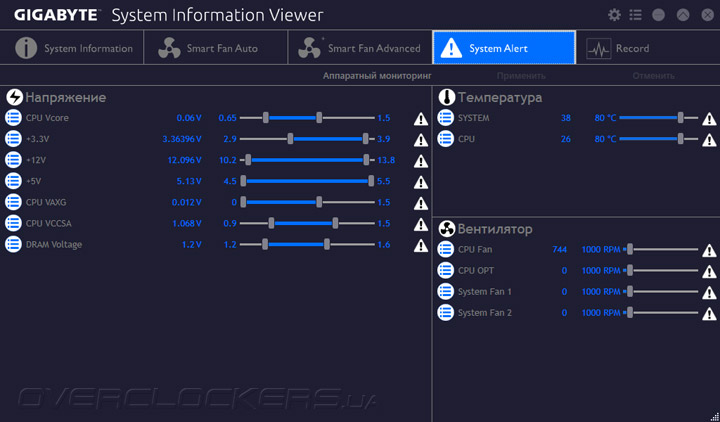

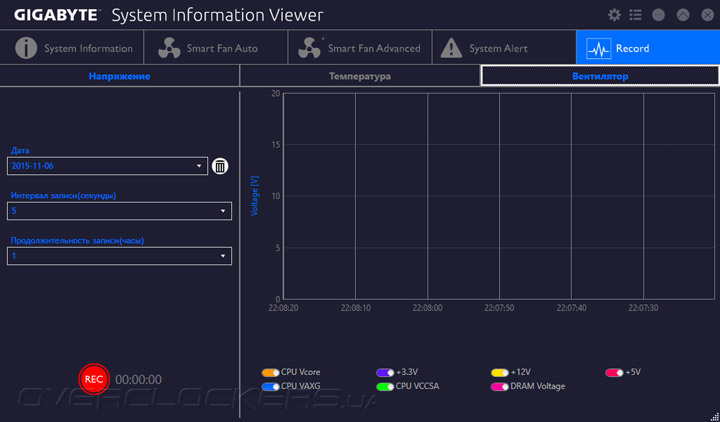

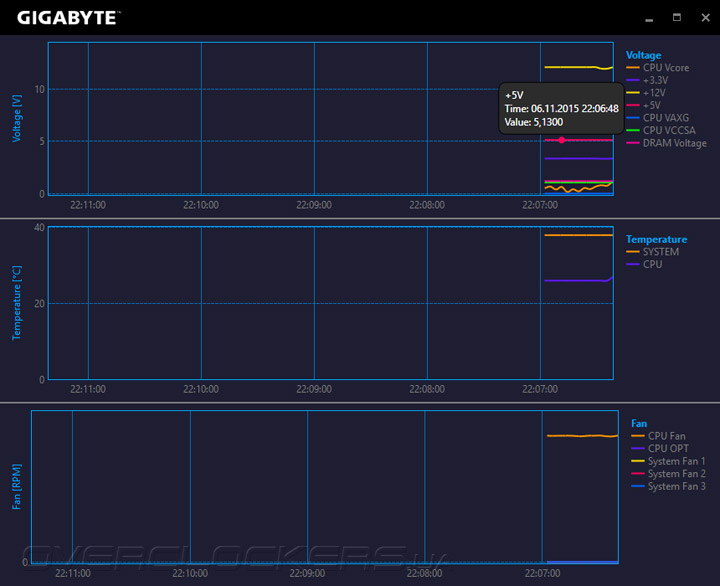

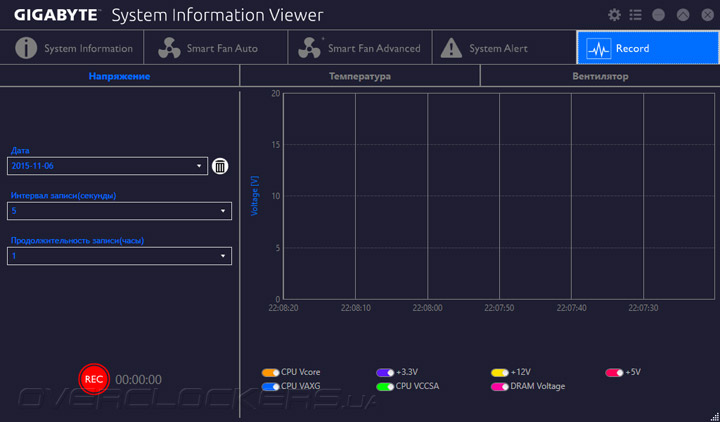

Контроль за текущими параметрами пока ещё никак не поменяли. Аппаратный мониторинг представлен в виде не настраиваемого модуля по наблюдению за графиками кривых, а Record не в состоянии отобразить страницы «Температура» и «Вентилятор».

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

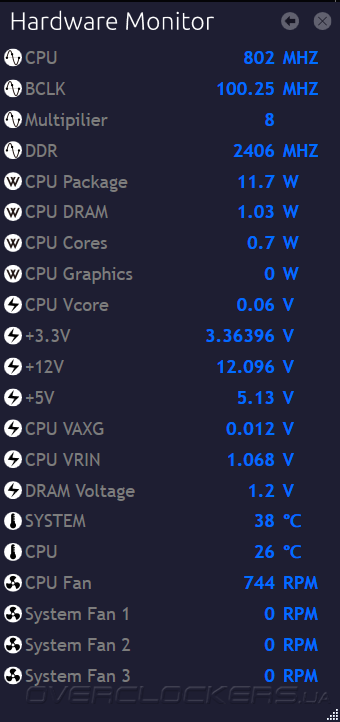

Весь комплекс может приобретать вид компактного окна, где отображаются различные параметры системы в режиме реального времени.

Gigabyte GA-Z170XP-SLI

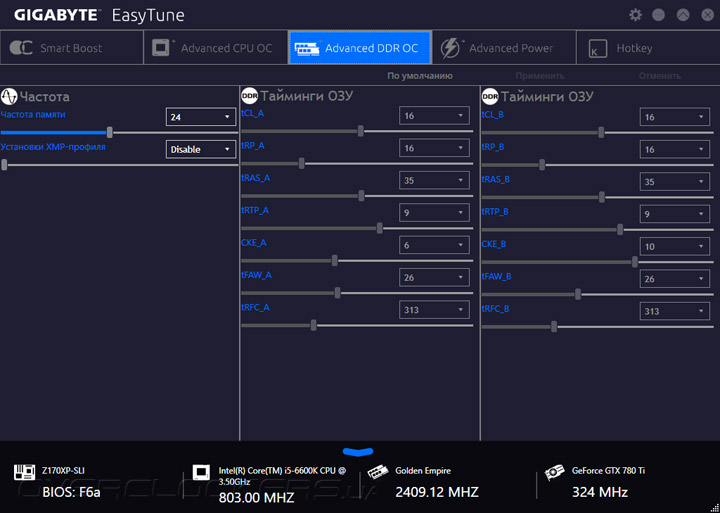

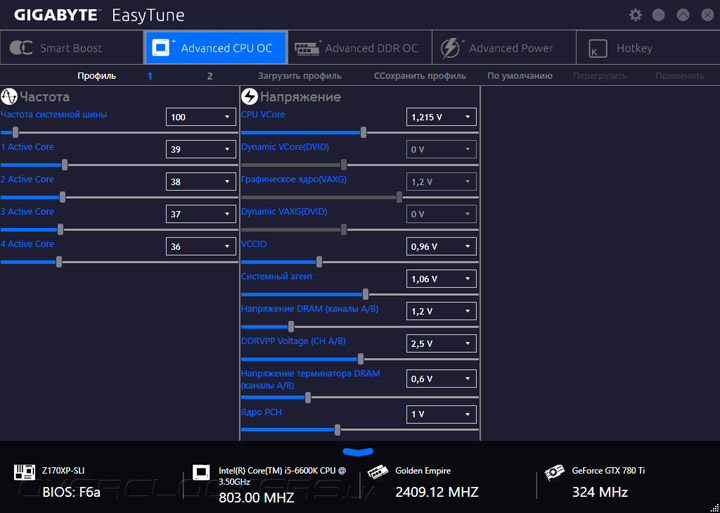

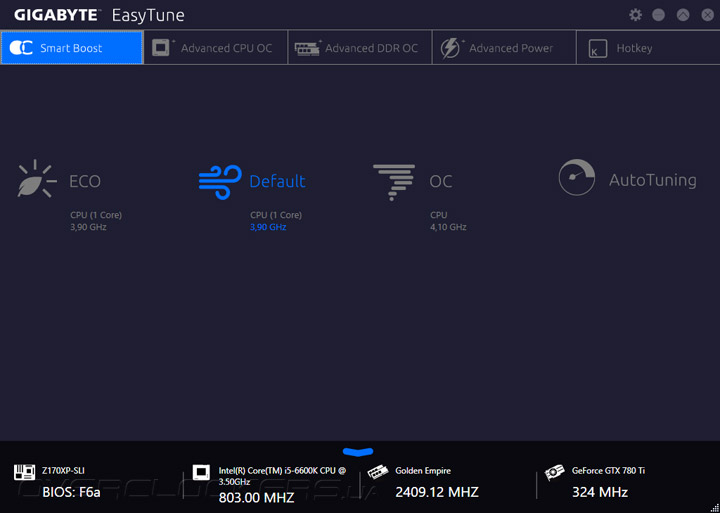

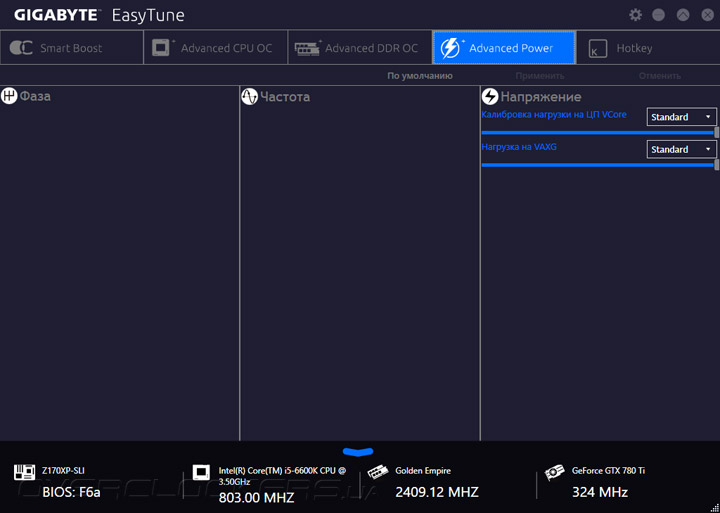

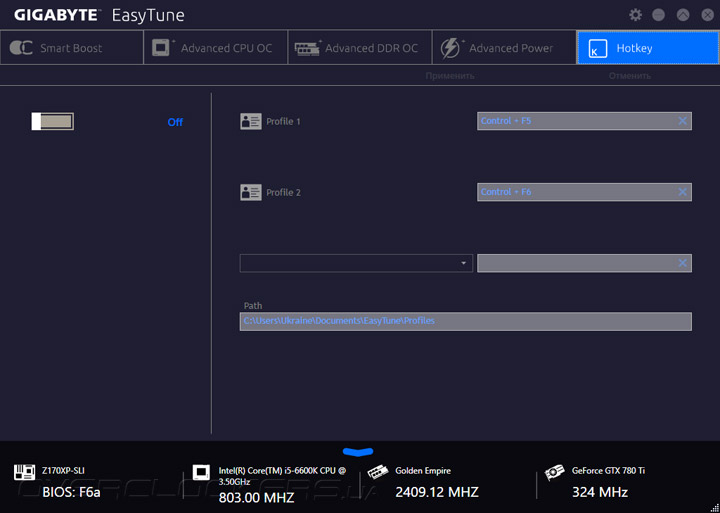

Помочь при разгоне также может и EasyTune. Здесь уже сосредоточены тонкие настройки компонентов. Более всего в нём интересна последняя вкладка, где есть возможность активации пары профилей с настройками путём задания и последующего использования «горячих» клавиш.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

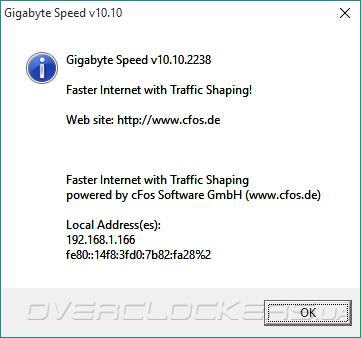

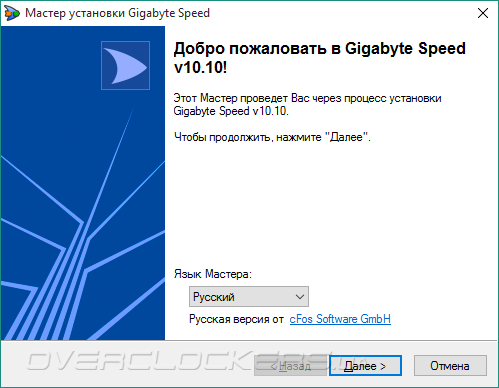

Приятно видеть обновлённую версию cFosSpeed, которая не раз уже имела проблемы с Windows 10.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

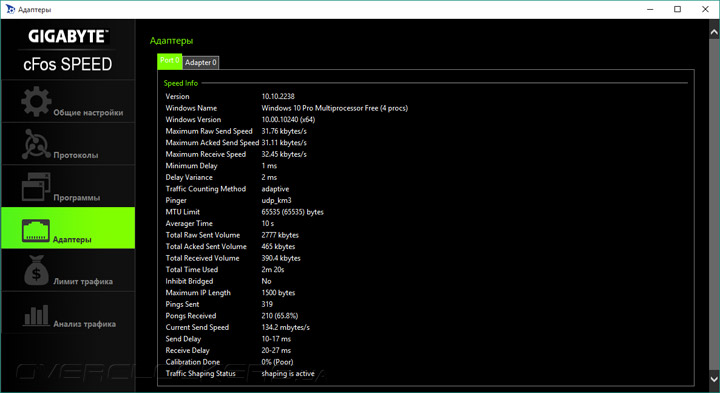

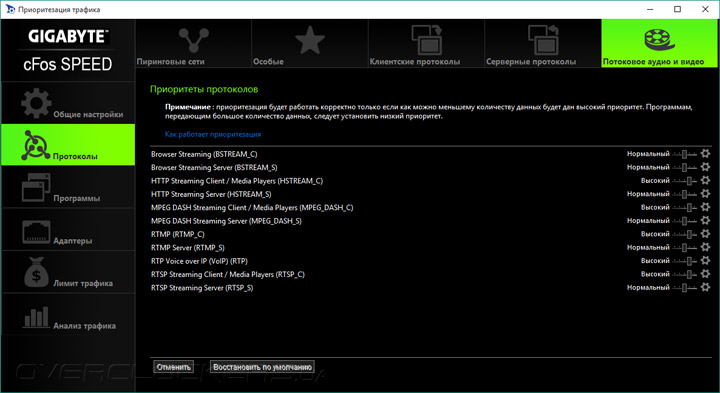

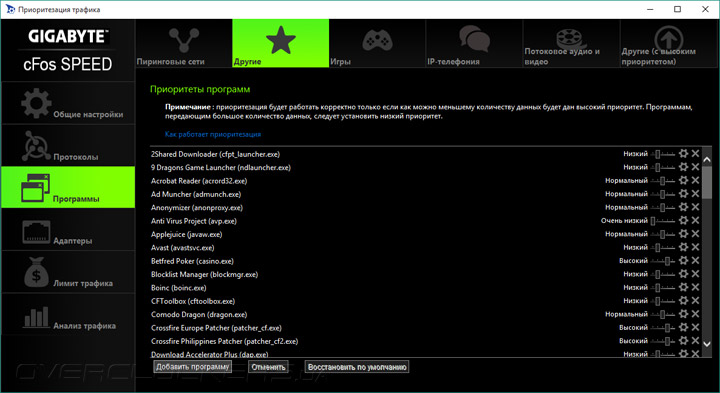

Возможности программы лежат в плоскости распределения различных приоритетов при доступе к сетевому подключению. Взнос компании Gigabyte заключается лишь в фирменном тематическом оформлении.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

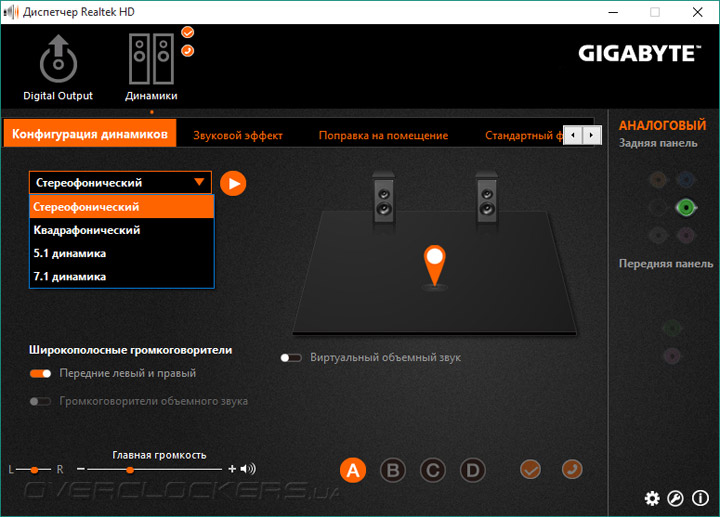

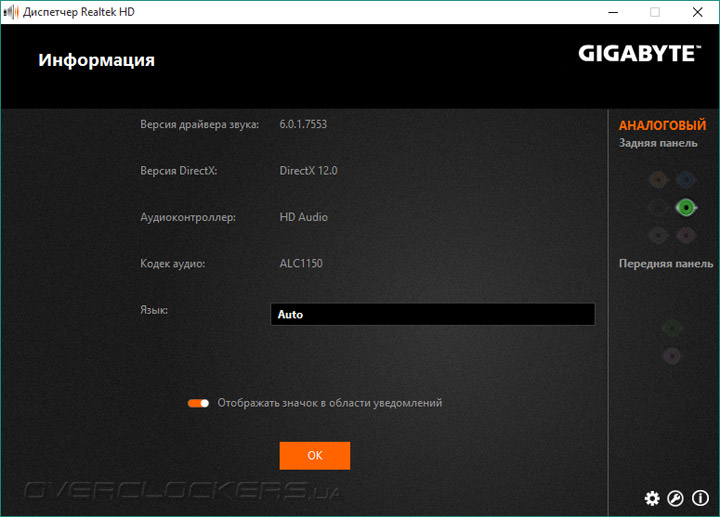

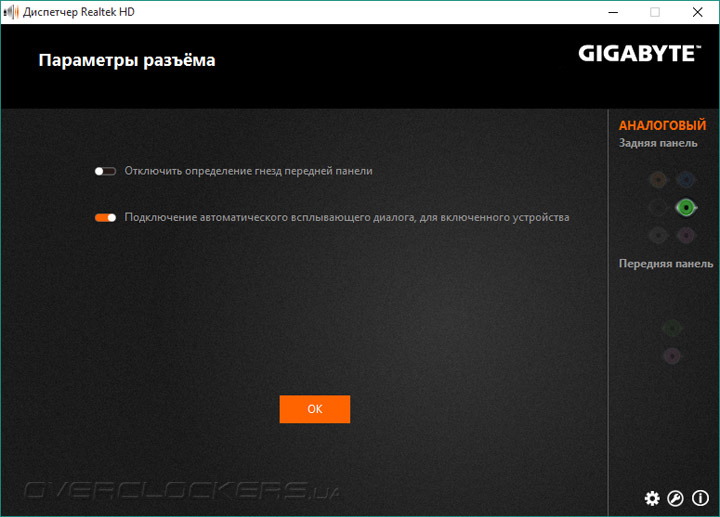

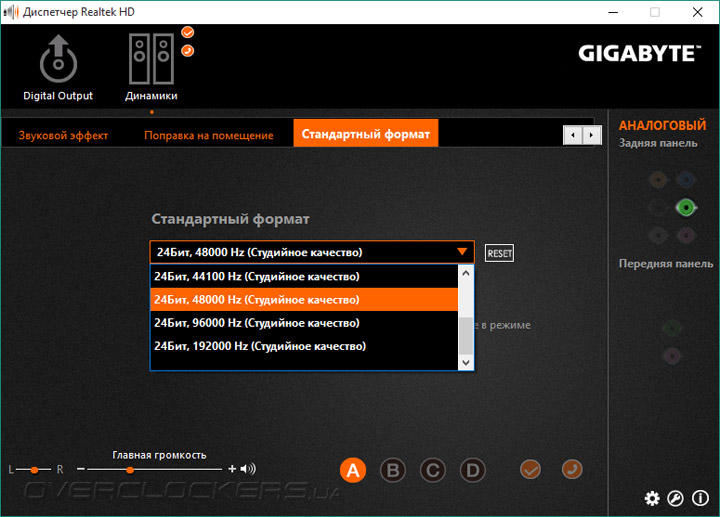

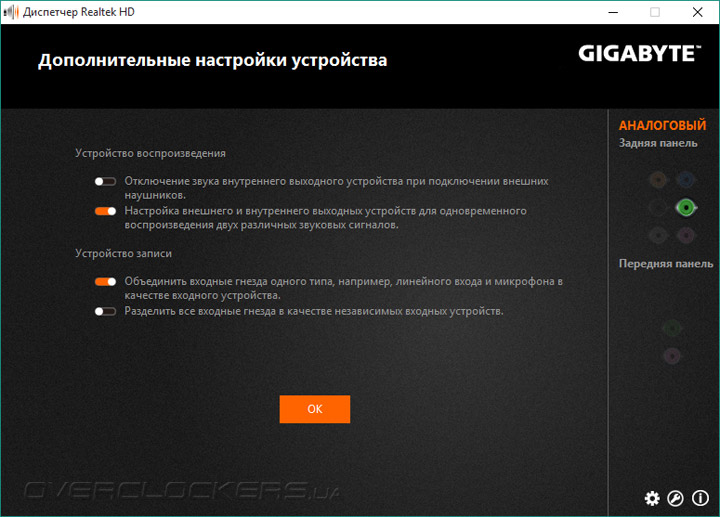

Кодек ALC1150 обходится без лишнего к себе внимания. Лишь конфигуратор Realtek HD позволит влиять на звуковую составляющую платы. Никаких специфических режимов работы системы здесь не предусмотрено.

Gigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLIGigabyte GA-Z170XP-SLI

Есть ещё небольшие проблемы в функционировании EasyTune, но заметно, что работа по поддержке ПО ведётся, а значит и с обозначенными замечаниями специалисты компании должны вскоре справится.
