Обзор и тестирование материнской платы Gigabyte GA-MA78GM-UD2H с интегрированным видео Radeon HD 3200

BIOS

BIOS Gigabyte GA-MA78GM-UD2H

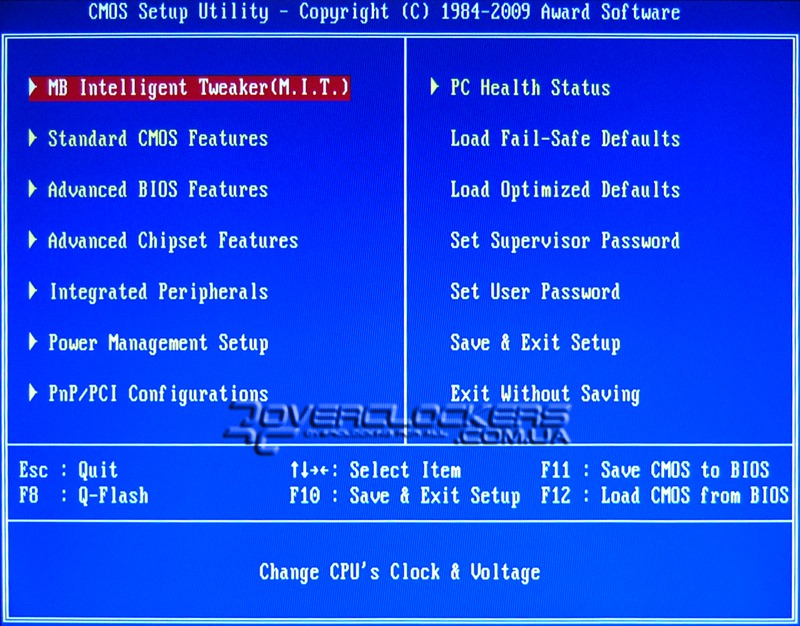

BIOS платы основан на микрокоде Award Sofware. Как и у многих других моделей Gigabyte в GA-MA78GM-UD2H все настройки открываются после нажатия комбинации клавиш Ctrl и F1 в основном меню. После этого у данной платы становятся доступны тонкие настройки задержек памяти и появляется даже отдельный пункт в главном меню BIOS — Advanced Chipset Features. Последний, кстати, содержит такую интересную функцию как IGX Configuration, позволяющую задействовать для видеобуфера недоступную область памяти в 32-разрядных ОС Windows, если ваш объем ОЗУ превышает 4 ГБ.

BIOS Gigabyte GA-MA78GM-UD2H

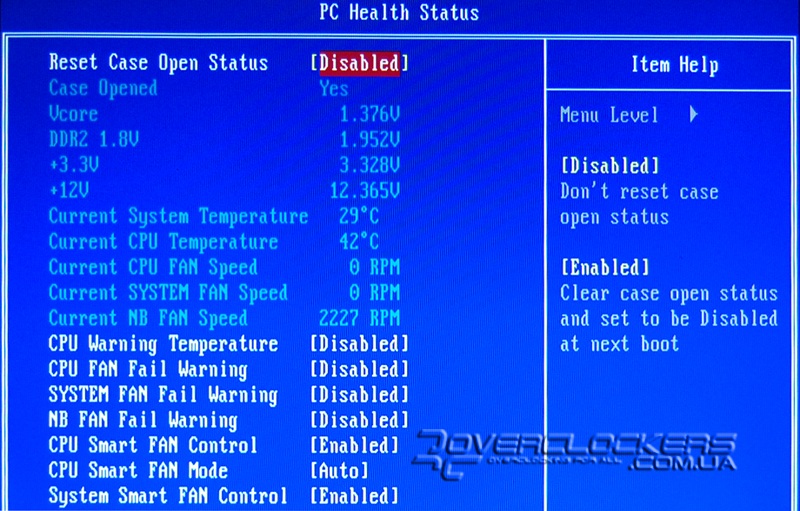

В меню PC Health Status выводятся данные мониторинга основных напряжений, температуры процессорного и системного термодатчиков, включается/отключается автоматическая регулировка оборотов вентиляторов и метод управления ими, указываются пороговые значения температуры для срабатывания защиты от перегрева.

BIOS Gigabyte GA-MA78GM-UD2H

Для интегрированного видеоадаптера Radeon HD 3200 объем выделяемой видеопамяти (от 128 до 1024 МБ) задается в Advanced BIOS Features. В этом же разделе активируются энергосберегающие технологии и указываются приоритеты загрузки с HDD, Floppy или CD-ROM устройств.

BIOS Gigabyte GA-MA78GM-UD2H

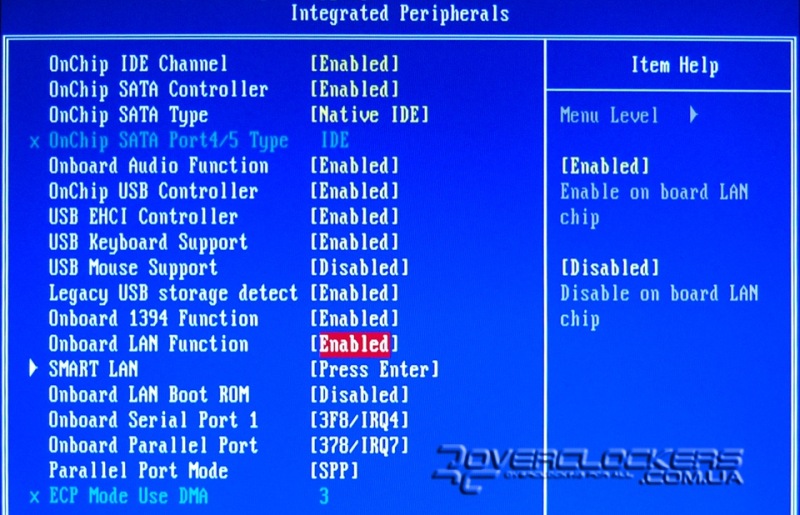

Содержимое меню Integrated Peripherals вполне традиционно, здесь содержаться настройки контроллеров SATA, USB, LAN, HD-Audio, 1394 и т.п.

BIOS Gigabyte GA-MA78GM-UD2H

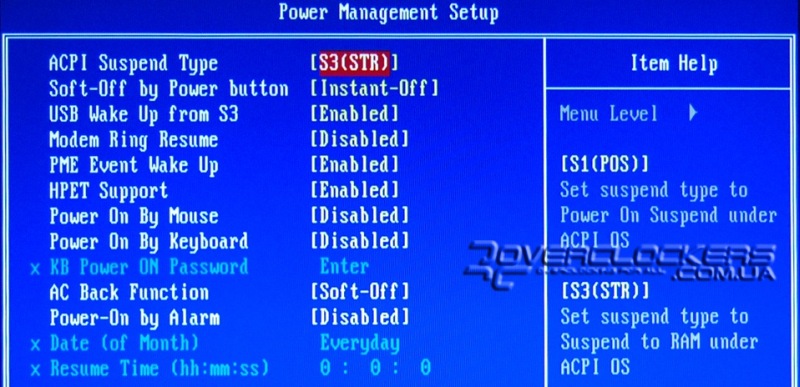

В Power Management Setup регулируются схемы управления питанием ACPI, устанавливаются разрешения на включение ПК с внешних устройств, по сети и т.п.

BIOS Gigabyte GA-MA78GM-UD2H

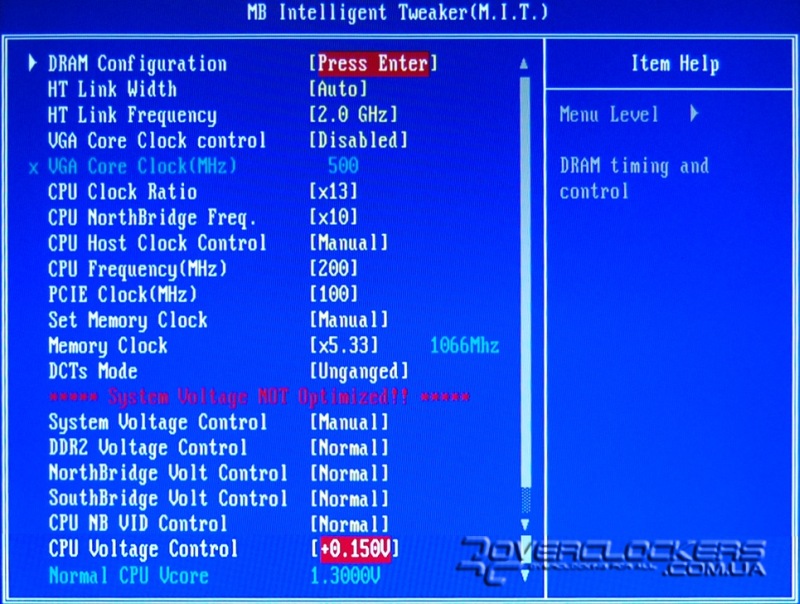

Все опции с разгона, которые нас и интересуют больше всего, находятся в меню M.I.T. (MB Intelligent Tweaker).

BIOS Gigabyte GA-MA78GM-UD2H

Плата позволяет изменять частоту тактового генератора от 200 до 500 МГц с шагом в 1 МГц, шины PCI-E от 100 до 200 МГц с шагом в 1 МГц. Частота встроенного видеоядра может быть повышена со стандартных 500 МГц до 2000 МГц. Ручное регулирование частоты шины HT и блока CPU NB происходит путем независимого изменения множителей на них относительно частоты тактового генератора HT Ref, но задаются они в виде частотного режима –2/1,8/1,6 ГГц и т.д.

BIOS Gigabyte GA-MA78GM-UD2H

Частота памяти задается как множитель на частоту HT Ref. Максимальный х5,33 позволяет установить частоту DRAM, равную 1066 МГц, специфический режим DDR 1200+ доступен, как писалось выше, лишь для некоторых модулей памяти.

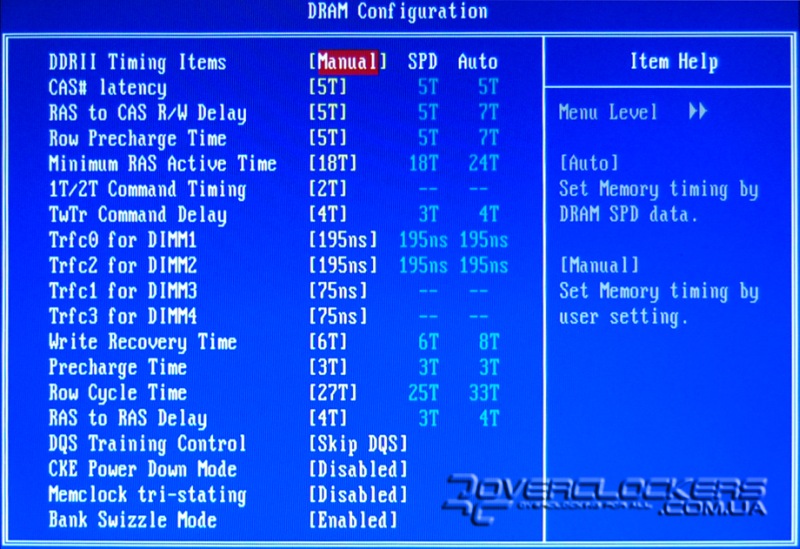

В подменю DRAM Configuration можно изменять задержки памяти.

BIOS Gigabyte GA-MA78GM-UD2H

В первом столбике отображаются устанавливаемые значения, во втором — прошитые в SPD, а в третьем — устанавливаемые платой для режима Auto. Такое отображение очень удобно для разгона, ведь сразу видно, на что рассчитаны установленные модули памяти.

Доступные для регулирования напряжения задаются как +0,1 +0,2 +0,3 В к номиналу. Номинальное напряжение не указывается, но после их повышения результирующее значение отображается сбоку. Впрочем, цифры эти приблизительны и могут немного отличаться от реальных, в частности, известно, что некоторые платы Gigabyte частенько завышают напряжение на памяти (на 0,05-0,1 В).

BIOS Gigabyte GA-MA78GM-UD2H

Напряжения регулируются в следующих пределах:
  • на CPU в диапазоне от 0,8 до 1,9 В с шагом 0,025 В;
  • на памяти DDR2 в диапазоне от 1,8 до 2,1 В с шагом в 0,1 В;
  • на NorhBridge в диапазоне от 1,1 до 1,4 В с шагом 0,1 В;
  • на SouthBridge в диапазоне от 1,1 до 1,4 В с шагом 0,1 В.
Поскольку плата использует старый AMD SB700, то ACC она не поддерживает и разблокировка ядер у процессоров AMD на ней не возможна.


Программное обеспечение

На диске с программным обеспечением кроме стандартного набора драйвер идут следующие программы и утилиты:
  • Acrobat Reader;
  • COREL MediaOne;
  • DMI Viewer;
  • Easy Tune 6;
  • Easy Energy Saver;
  • Face-Wizard;
  • G.O.M. (Gigabyte Online Manager);
  • Kaspesky Antivirus (триальная версия);
  • Norton Internet Security (триальная версия);
  • Q-Share;
  • Time Repair;
  • Update manager;
  • WinZip;
  • Xpress Recover 2;
  • @BIOS.


DMI Viewer выдает информацию о материнской плате, системных устройствах, контроллерах и т.п.


Easy Tune 6 предоставляет пользователю широкий спектр возможностей по мониторингу системы и ее разгону.

Easy Tune 6

Easy Tune 6

Easy Tune 6

Вкладка Tuner содержит настройки для разгона системы. В режиме Easy доступно только повышение частоты тактового генератора. Но уже в Advanced кроме HT Ref можно изменять частоту шины PCI-E, раздельно регулировать множители на CPU, NB и HT, изменять частоту памяти и повышать напряжения на этих компонентах. То есть, по функциональности утилита ничем не уступает возможностям BIOS.

Easy Tune 6

Эта же программа позволяет осуществлять и разгон дискретной видеокарты, установленной в системе.

Easy Tune 6

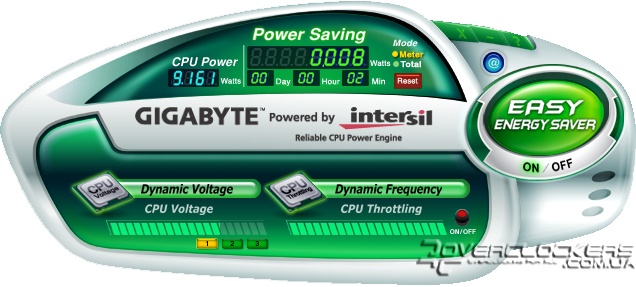

Приложение Easy Energy Saver активирует более экономичные режимы работы (кроме стандартной технологии AMD Cool’n’Quit), управляя количеством активных фаз и изменяя напряжение на процессоре. Каких-либо ручных настроек для создания более производительных или экономичных профилей, как это возможно в утилите Green Power Center на старших платах MSI, здесь нет. В Easy Energy Saver дополнительно отображается уровень энергопотребления процессора и количество сэкономленной электроэнергии за единицу времени.

Easy Energy Saver

Утилита @BIOS позволяет автоматически обновлять BIOS из Internet или делать это в «ручном» режиме из образа с любого носителя.

@BIOS

Поиск более новых версий утилит и их обновление осуществляется с помощью Update manager.
