Обзор и тестирование материнской платы Gigabyte GA-MA78GM-UD2H с интегрированным видео Radeon HD 3200

Недавно мы рассматривали парочку материнских плат для процессоров AMD на базе системной логики AMD 790X и 790FX. В данной статье мы познакомимся с моделью среднего класса, в основе которого лежит чипсет AMD 780G.

Отметим, что на нашем сайте уже был обзор платы GA-MA78GM-S2H на базе данного набора системной логики. А Gigabyte GA-MA78GM-UD2H, которую мы рассмотрим в данном материале, является «старшим братом» вышеуказанной платы, отличаясь усиленной подсистемой питания и более качественной элементной базой.


Gigabyte GA-MA78GM-UD2H

Модель Gigabyte GA-MA78GM-UD2H
Чипсет AMD 780G + SB700
Процессоры Socket AM3/AM2+ Phenom и Phenom II, Sempron
Socket AM2 Athlon64/X2/FX/Sempron
Шина HT HyperTransport 3.0
Память 4 DIMM DDR2 SDRAM 667/800/1066/1200 (OC), 16GB max
Количество подключаемых вентиляторов 3 (1x 4pin, 2x 3pin)
Слоты PCI-E 1 PCI Express x16
1 PCI Express x1
Слоты PCI 2
Встроенное видеядро Radeon HD 3200
Видеоразъемы HDMI, DVI, D-Sub
Порты USB 2.0 12 (4 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 5 каналов SATA-II
RAID 0, 1, 0+1, JBOD
eSATA 1
Встроенный звук Восьмиканальный HDA кодекRealtek ALC889A
Встроенная сеть Gigabit Ethernet Realtek RTL8111C
FireWire 1394 2 (один порт на задней панели), Texas Instruments TSB43AB23
LPT +
COM +
BIOS Award
Форм-фактор mATX
Размеры 243 x 243 мм
Дополнительные возможности Dual BIOS

Характеристики интегрированного видеоадаптера Radeon HD 3200:

Ядро Radeon HD 3200
Частота ядра 500 МГц
Частота памяти Зависит от ОЗУ (667/800/1066 МГц)
Унифицированные шейдерные блоки 40
Текстурные блоки TMU 4
Блоки ROP 4
DirectX 10.0
Видеоинтерфейсы D-Sub, DVI, HDMI


Материнская плата поставляется в компактной коробке.

Gigabyte GA-MA78GM-UD2HGigabyte GA-MA78GM-UD2H

Комплектация включает:
  • два кабеля SATA;
  • один кабель IDE;
  • один кабель FDD;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкции.

Gigabyte GA-MA78GM-UD2H


Данная модель выполнена в форм-факторе micro-ATX размером 243 x 243 мм на текстолите синего цвета, который привычен для продуктов Gigabyte. Распаяны исключительно твердотельные конденсаторы. Плата выполнена с использованием технологии Ultra Durable, что предполагает кроме использования высококачественных компонентов и увеличенное сечение медных проводников.

Gigabyte GA-MA78GM-UD2H

Поддерживаются все существующие процессоры Socket AM2/AM2+ и более новые в исполнении Socket AM3. В четыре слота памяти можно установить DDR2 SDRAM частотой 667-1066 МГц и общим объемом до 16 ГБ. Производителем заявлена и возможность работы памяти и в режиме DDR2-1200+, но только для совместимых проверенных модулей памяти, которые приведены в отдельном списке на сайте производителя.

Gigabyte GA-MA78GM-UD2H

На задней стороне имеется металлическая усилительная пластина, что, несомненно, является значительным плюсом в случае использования тяжелых систем охлаждения. А ведь у некоторых производителей (например, MSI) даже на дорогих платах данный конструктивный элемент выполнен из пластика.

GA-MA78GM-UD2H имеет один слот для видеокарты PCI Express x16, два PCI и один PCI Express x1. Последний практически упирается в систему охлаждения на чипсете, и чтобы не мешать установке плат этот в этот разъем радиатор имеет форму ступеньки.

Gigabyte GA-MA78GM-UD2H

Поддержка периферии осуществляется чипом AMD SB700, который обеспечивает шесть линий SATA, 12 USB и один IDE-канал. Подключенные устройства HDD можно организовать в RAID-массивы 0, 1, 10 или JBOD. Все разъемы сосредоточены у краев платы, что не создаст каких-либо трудностей при сборке системы. Пять разъемов SATA-II и четыре разъема USB на 8 устройств расположены непосредственно на плате, в нижнем правом углу возле контактов подключения кнопок и индикаторов передней панели.

Gigabyte GA-MA78GM-UD2H

На заднюю панель вынесены четыре USB и один eSATA.

Gigabyte GA-MA78GM-UD2H

Также сзади имеются привычные разъемы PS/2 в количестве двух штук (под клавиатуру и мышь), Ethernet, шесть аудиоразъемов, один IEEE 1394a, цифровой оптический SPDIF и три видеоинтерфейса — D-Sub, DVI и HDMI.

Gigabit Ethernet реализован на базе чипа Realtek RTL 8111C, звуковым кодеком выступает Realtek ALC889A. Поддержка FireWire 1394 обеспечивает контроллер Texas Instruments TSB43AB23 (кроме уже упомянутого разъема 1394 на задней панели еще один имеется на плате).

Realtek RTL 8111C Realtek ALC889A Texas Instruments TSB43AB23

Тактовым генератором является ICS 9LPRS477CKL. Функции аппаратного мониторинга осуществляются ITE IT8718F.

ICS 9LPRS477CKL ITE IT8718F

Возле последней микросхемы распаяны два BIOS, которые обеспечивают поддержку фирменной технологии Dual BIOS. В случае возникновения сбоя при попытке загрузки из основного Main BIOS, система автоматически переключается на резервный Back Up BIOS. Очень полезная функция, например, для ситуации, когда произошел сбой во время обновления основного BIOS. Причем резервный BIOS пользователю физически недоступен и все операции по прошивке осуществляются только над Main BIOS, что должно обеспечить стопроцентную гарантию восстановления из Back Up BIOS.

Gigabyte GA-MA78GM-UD2H

На практике же не всегда данная технология работает идеально (подтверждения чему можно найти и на русскоязычном форуме компании), и не всегда она спасает при повреждении кода основного BIOS, а возможности «вручную» выбрать резервный BIOS нет.

Так же стоит отметить, что на плате имеются разъемы LPT и COM, к которым можно подключить старые устройства через соответствующие планки, которые, увы, придется поискать самому. Кроме оптического S/PDIF на плате имеется и контактная группа для подключения цифрового аудиосигнала обычным кабелем. Что до возможности подключения вентиляторов, то GA-MA78GM-UD2H имеет два соответствующих четырехконтактных разъема и одних трехконтактный.

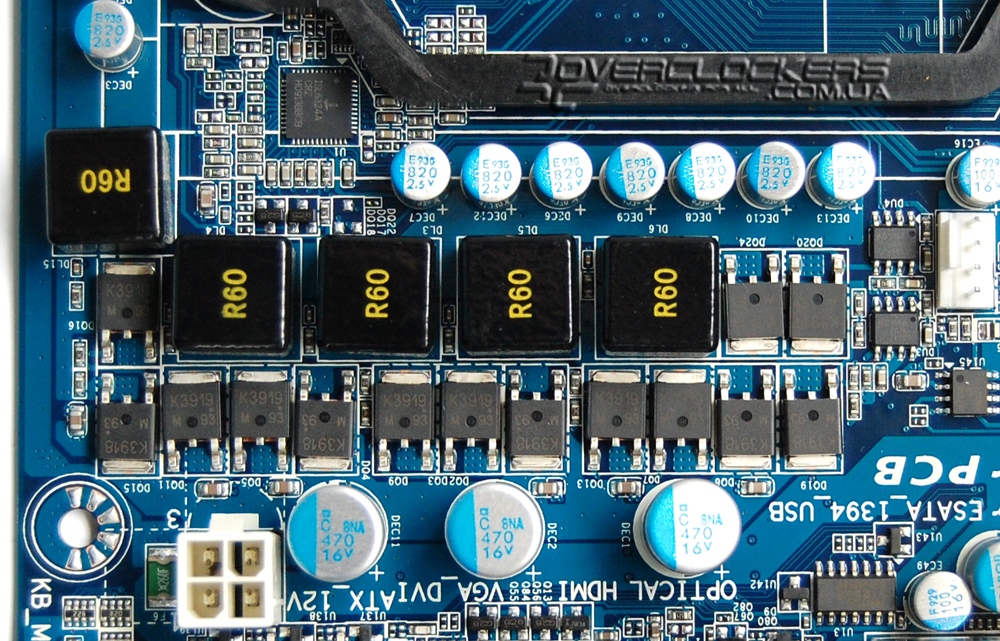

Система питания CPU реализована по четырехфазной схеме на базе ШИМ-контроллера ISL6324A компании Intersil.

Gigabyte GA-MA78GM-UD2H

Присутствует только четырехконтактный разъем подключения дополнительного питания.
