Обзор материнской платы Gigabyte GA-B85N Phoenix формата mini-ITX для процессоров Intel Haswell

Компактные материнские платы всё ещё вызывают недоверие у большинства пользователей, и производители не спешат насыщать этот сегмент большим количеством моделей. Однако находящиеся на рынке экземпляры однозначно вызывают интерес своим оснащением и призывают оценить степень их готовности к созданию производительного ПК на их основе.

Нынешний визитёр лаборатории имеет привлекательную стоимость, находящуюся у границы $100. Выполнен он на базе Intel B85 — чипсета, концептуально не предназначенного для разгона процессора и оперативной памяти. С последним из пунктов всё действительно строго, а вот увеличение частоты ЦП на подобных платах всё же возможно. Имеет ли подобные опции нынешняя испытуемая — покажет обзор.

Примечательна она распаянными разъемами mSATA и mini PCI-E для установки компактного SSD и адаптера беспроводных сетей. В комплекте предусмотрены переходники-удлинители для антенн, подключающихся к задней панели устройства. Роль имиджевой составляющей выполняет подсветка, реализованная посредством многочисленных светодиодов, распаянных с задней стороны платы, у самого её края. Для энтузиастов немаловажным будет размещение сокета ЦП — на достаточном удалении от гнезда PCI-E, это позволит расширить список возможных претендентов на роль охладителя процессора.

Gigabyte GA-B85N Phoenix

Ещё хочется акцентировать внимание на звуковом кодеке: здесь используется неплохой Realtek ALC898, являющий собой одно из старших решений компании. Скептически настроенным потребителям предложено другое решение — специальный выход USB, предусмотренный для подключения внешних звуковых карт.

Модель Gigabyte GA-B85N Phoenix (rev. 1.1)
Чипсет Intel B85
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600, максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x Mini PCI Express 2.0 x1
M.2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-I
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (2 разъёма на задней панели, B85)
7 x 2.0 (5 разъёмов на задней панели, B85)
SATA Express
Serial ATA 3 x SATA 6 Гбит/с (B85)
1 x SATA 3 Гбит/с (B85)
1 x mSATA 6 Гбит/с (B85)
RAID
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Готовность к установке внутреннего адаптера беспроводных сетей (наличие крепежа и удлинителей для подключения внешних антенн, пара отверстий для них на задней панели), особый выход USB DAC-UP Power для подключения внешних звуковых карт, подсветка контура платы оранжевого цвета


Упаковка и комплектация

Коробка от платы небольшая, раскрашенная весьма качественно, как и у всех старших продуктов. Основной акцент на лицевой части уготован подсветке: изображена фотография, где отображена главная идея исполнения, и указан тип — пульсирующая, хотя в UEFI можно изменить мигание на постоянное свечение, либо же полностью избавиться от всей иллюминации.

Gigabyte GA-B85N Phoenix

На обратной стороне находится фото самого изделия вместе со справочными ответвлениями, где описаны главные особенности. Есть небольшая таблица с характеристиками и отдельное фото задней панели.

Gigabyte GA-B85N Phoenix

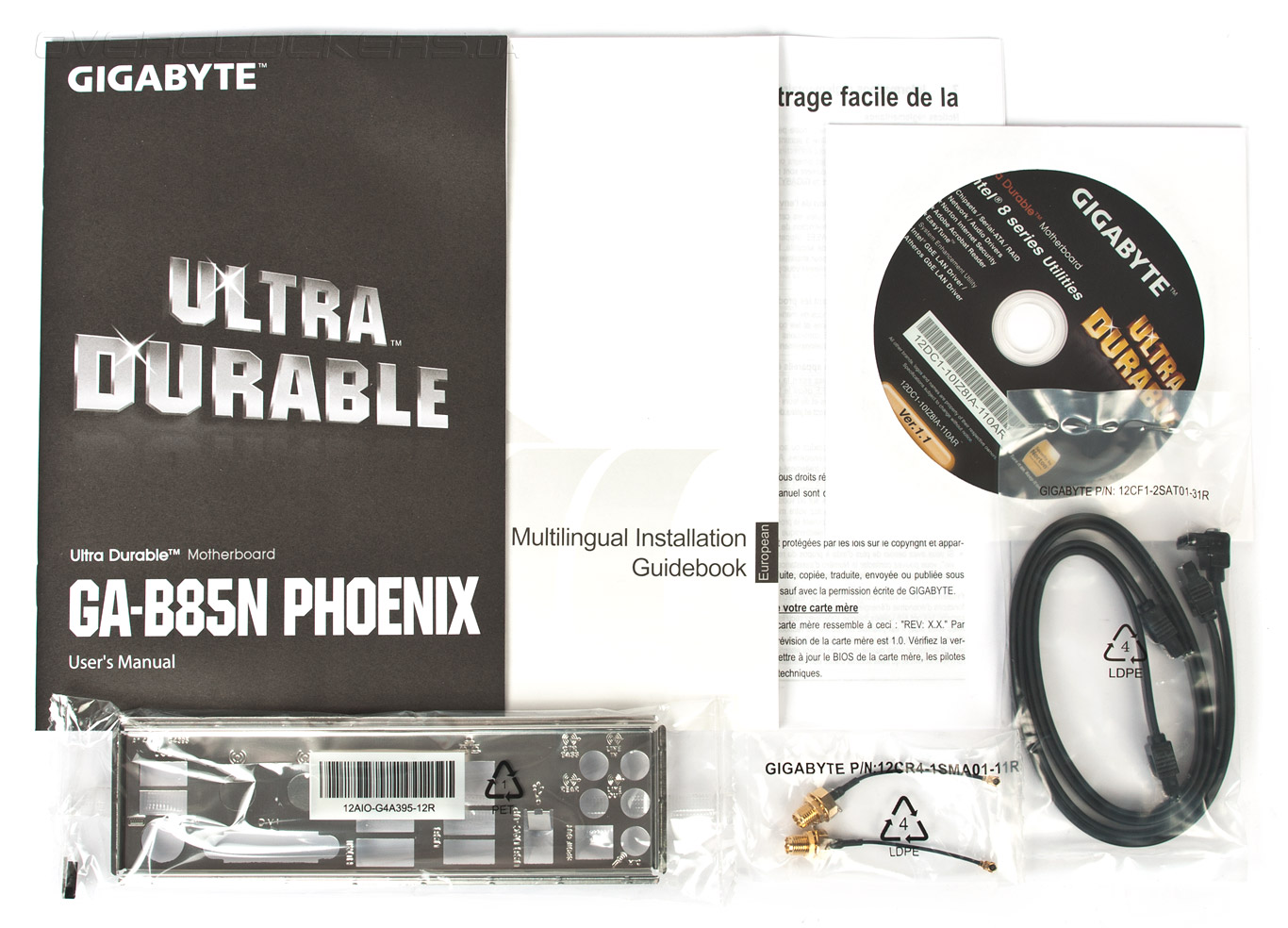

Комплект поставки выглядит весьма экономно. Туда вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • удлинители для подключения антенн беспроводных сетей.
Gigabyte GA-B85N Phoenix

Подобные аксессуары входили и в состав обычной платы Gigabyte GA-B85M-D3H.


Внешний вид

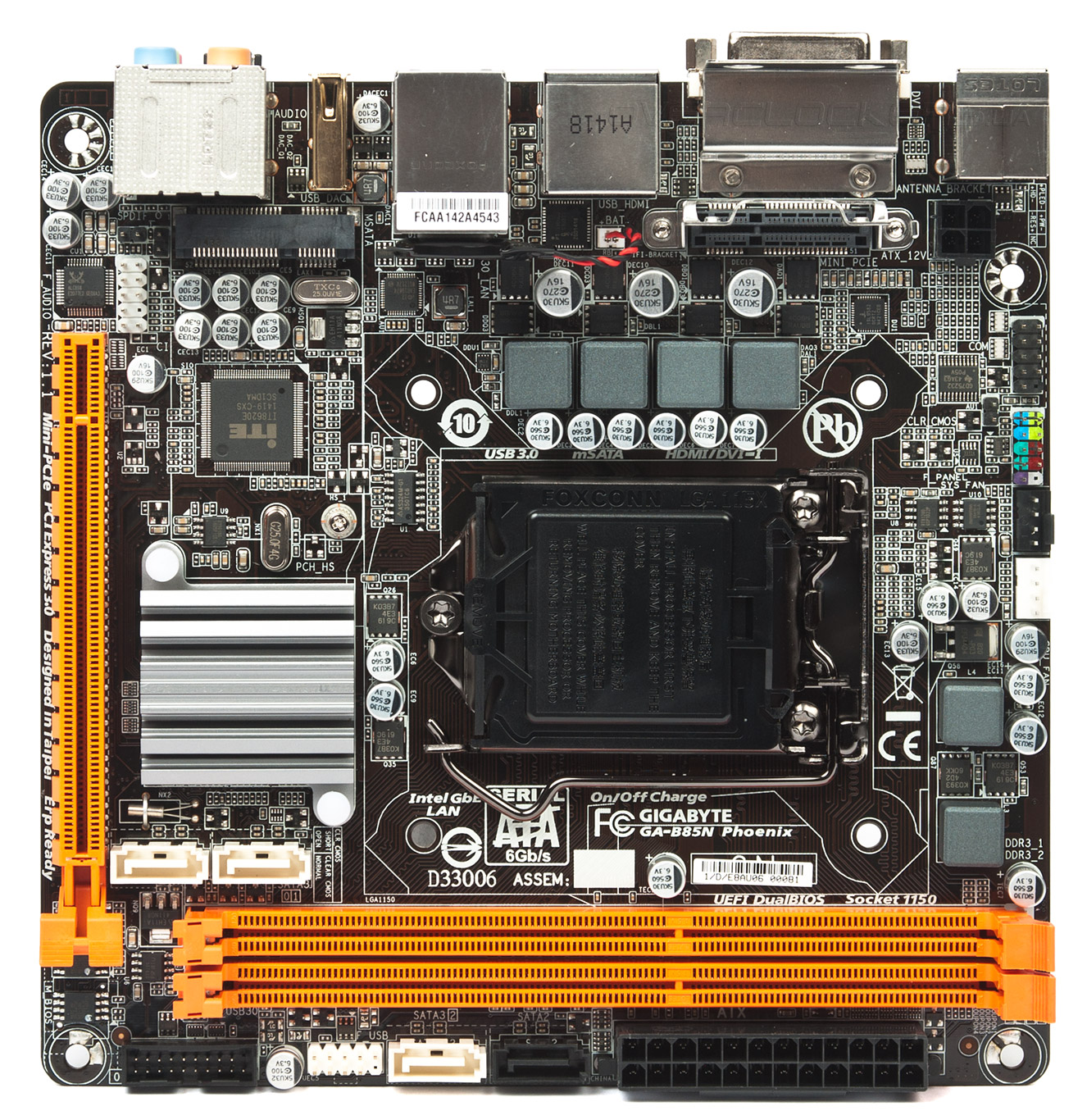

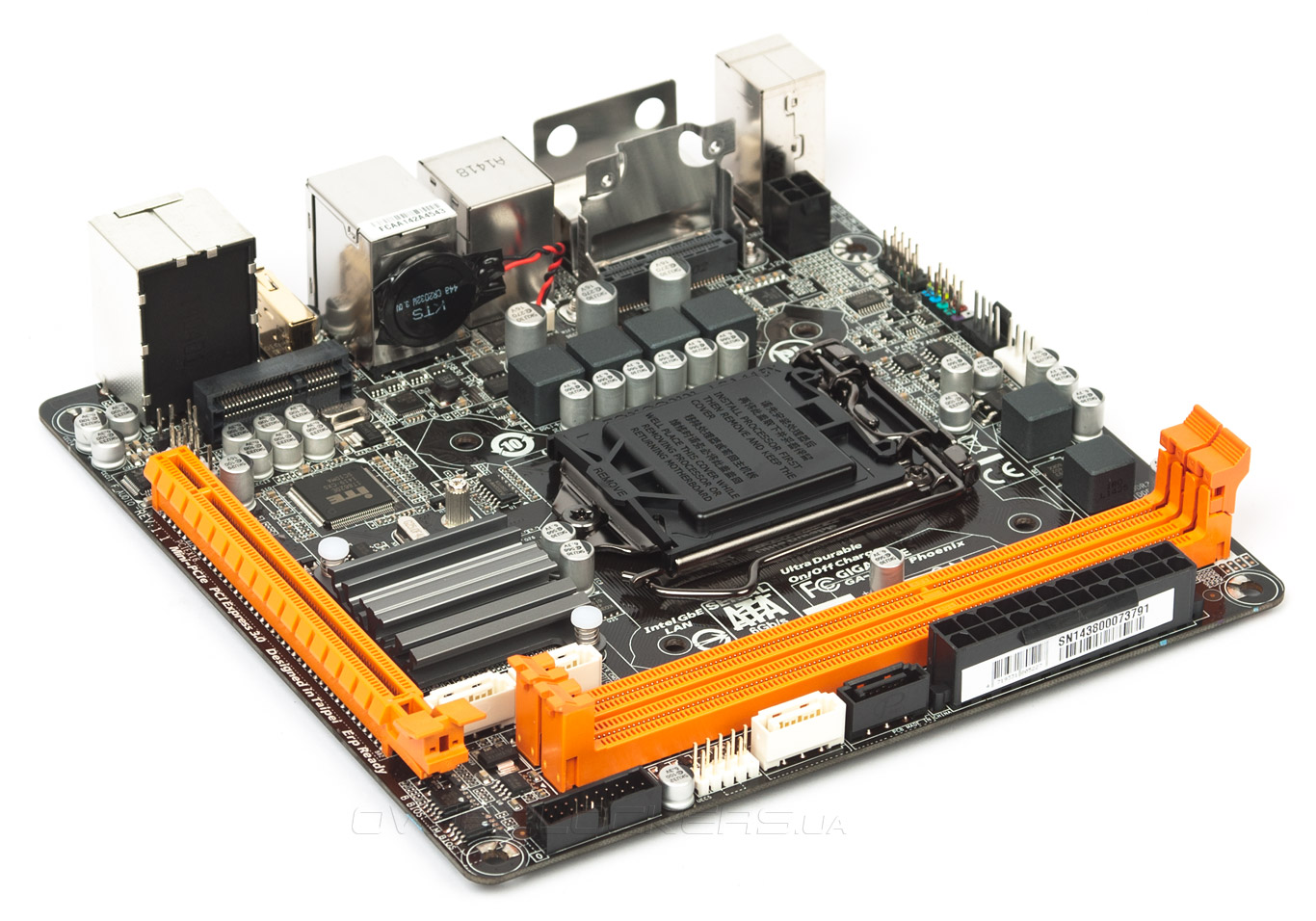

При сборке системы на базе GA-B85N Phoenix проблем быть не должно, ведь практически все элементы вынесены к кромкам платы. Разве что предварительно стоит закрепить компактные платы расширения в случае их возможного использования, особо кропотливым предстоит быть процессу монтажа адаптера беспроводных сетей.

Gigabyte GA-B85N Phoenix

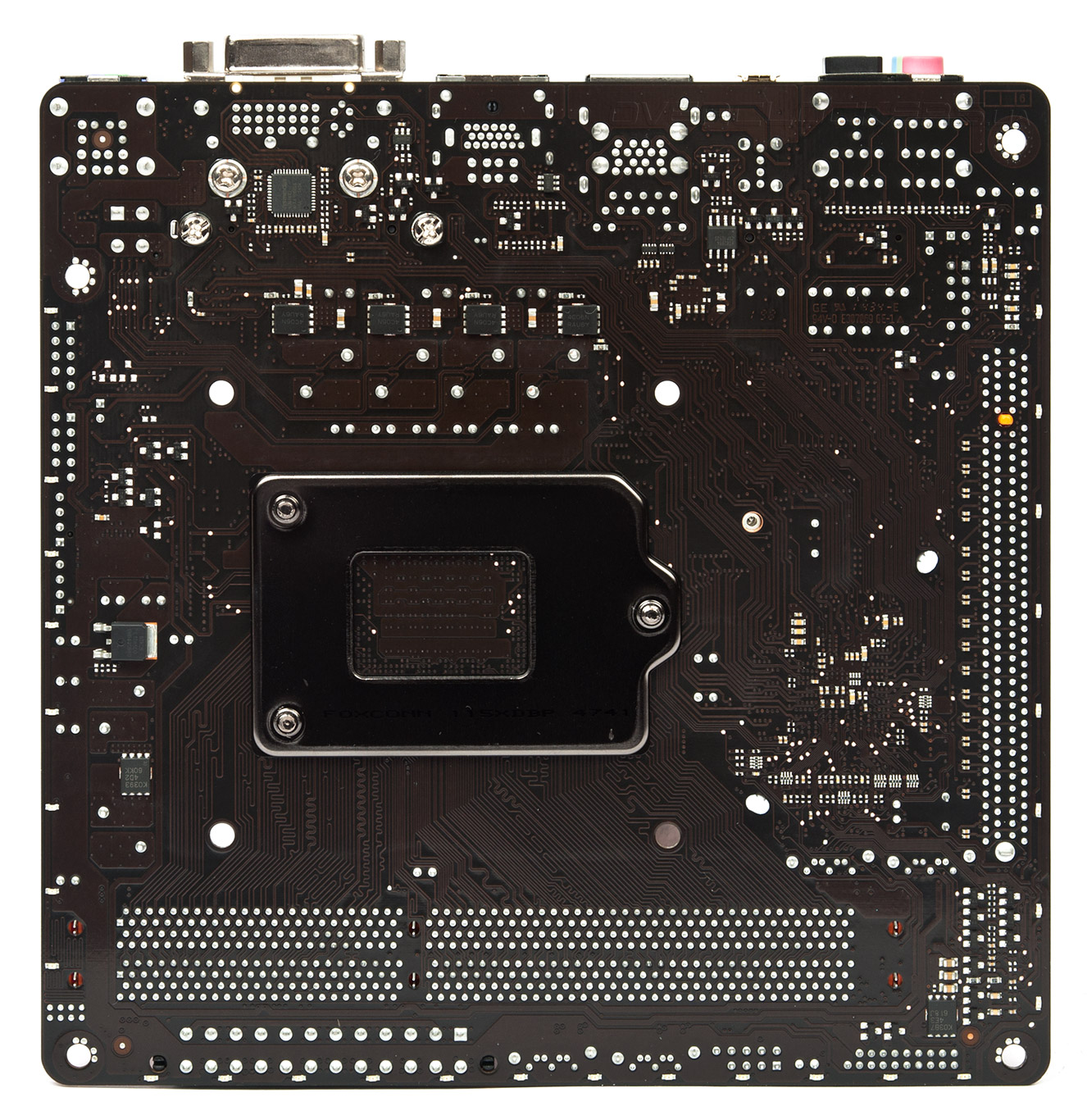

Весьма большая плотность размещения элементов вынудила разработчиков прибегнуть к шагу по размещению некоторого их числа на обратной стороне изделия. Кажется, это удалось выполнить с учётом максимальной совместимости с габаритными усилительными пластинами из состава систем охлаждения ЦП. Непосредственно у отверстий нет ничего, что может помешать процедуре монтажа.

Gigabyte GA-B85N Phoenix

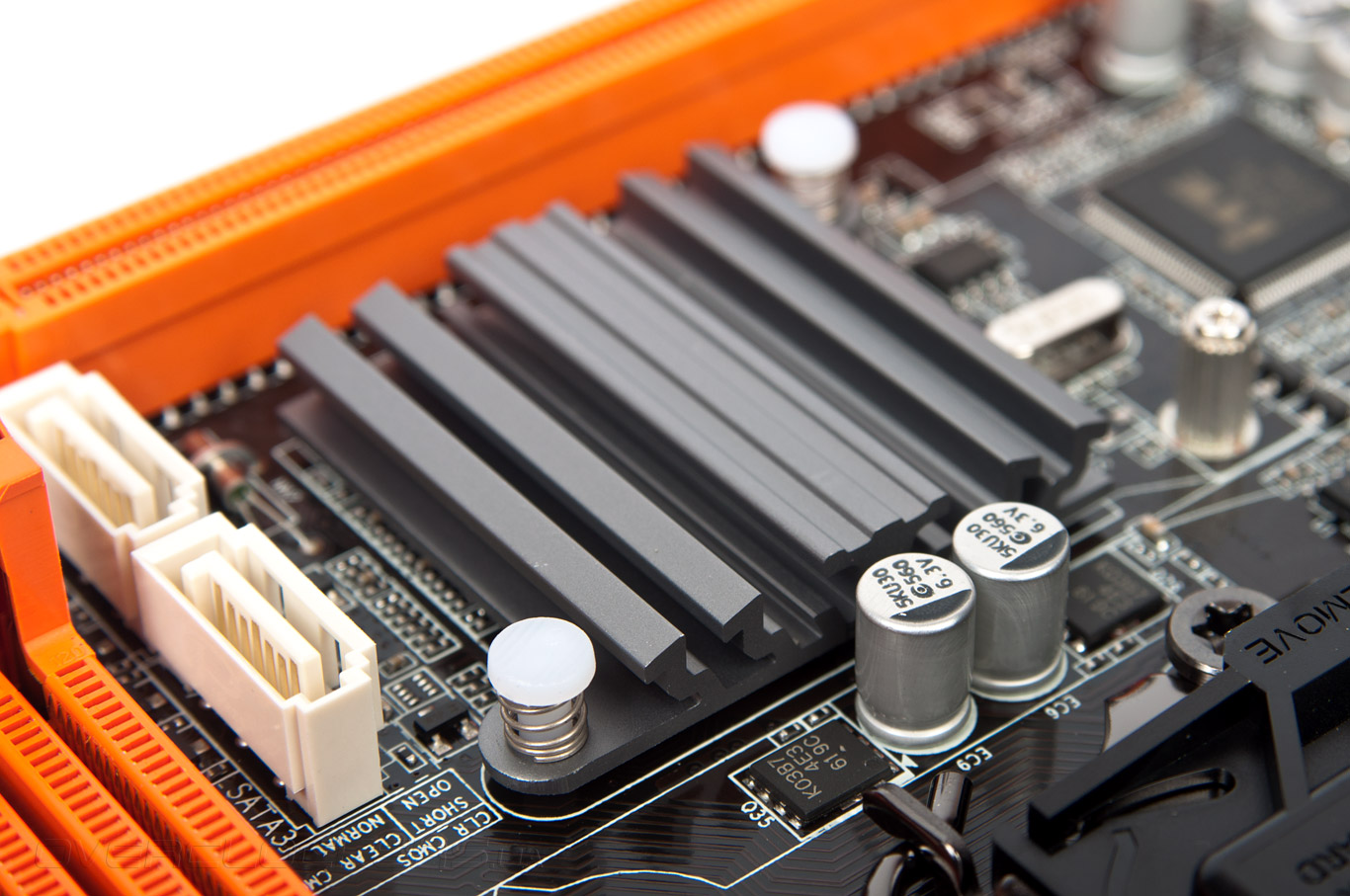

Охладитель чипсета невысокий и обладает небольшим числом рёбер, крепится он посредством подпружиненных клипс. Используя кулер для ЦП башенной конструкции, избавив тем самым радиатор от прямого доступа свежего воздуха, получилось создать тяжелые условия для его функционирования; всё это он успешно преодолел — температура чипа не превышала 60 °C.

Gigabyte GA-B85N Phoenix

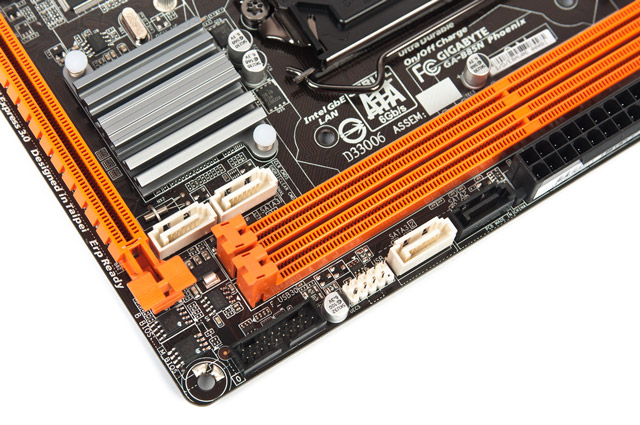

У нижнего правого края расположены четыре гнезда для подключения накопителей, один из которых прошлого поколения (3 Гбит/с). Здесь же находятся контактные площадки обеих ревизий USB, заготовленные для нужд гнёзд, входящих в состав корпуса. Снизу модули оперативной памяти захлопываются по месту установки, а сверху, как обычно, закрепляются посредством прижимных рычажков.

Gigabyte GA-B85N Phoenix

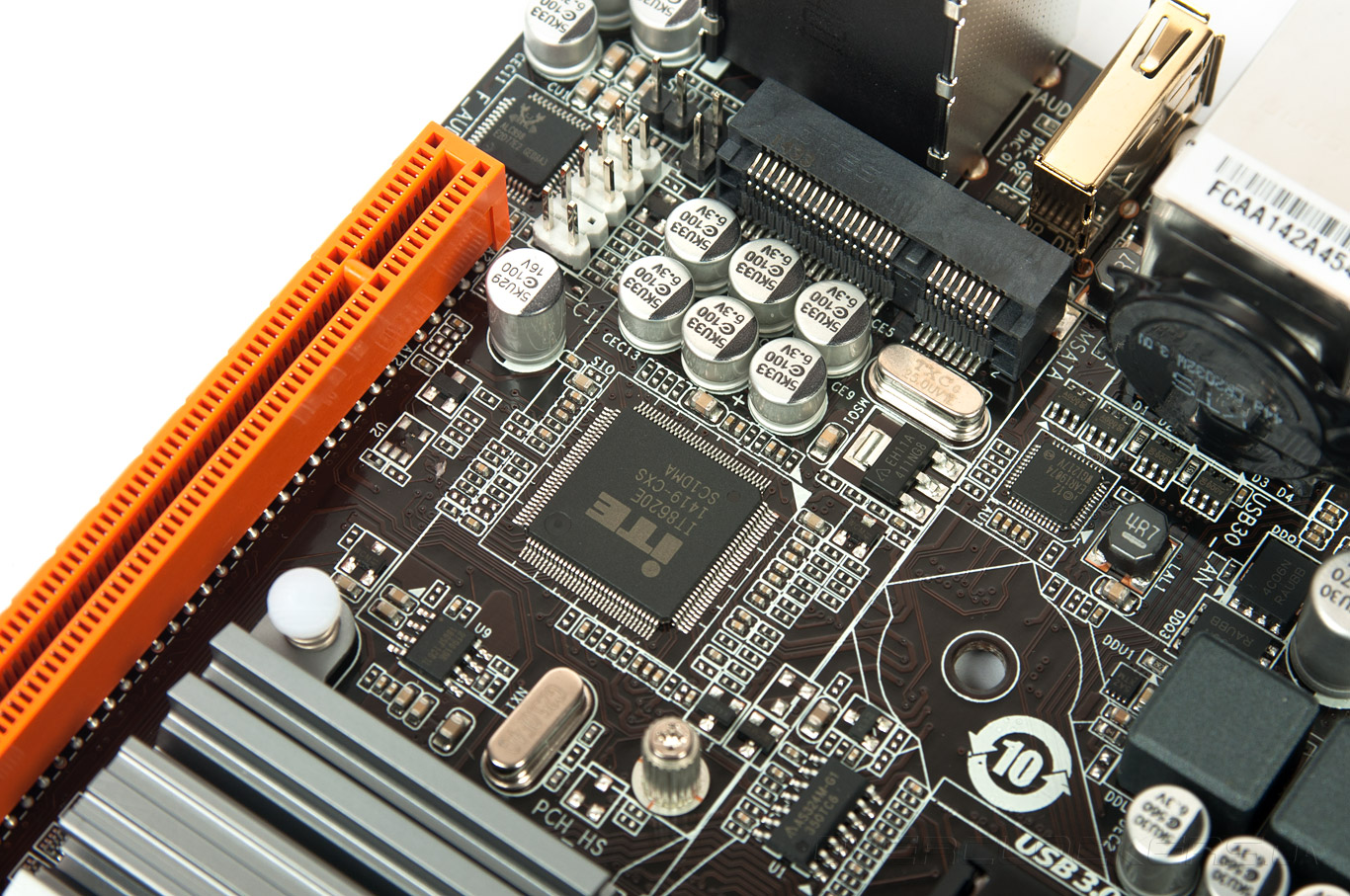

Гнездо mSATA использует последнюю ревизию скоростного интерфейса. Позолоченный выход USB DAC-UP Power должен быть обеспечен стабильным питанием, свободным от всяческих помех и наводок. Это достигается путём применения DC-DC конвертера RT8288A и соответствующей обвязки, находящихся на обеих сторонах платы. Расстраивает отсутствие на борту устройства хоть какого-то ОУ, то есть звуковому кодеку не по силам будет полноценно обслужить высокоимпедансные наушники, как это задекларировано на более именитых конкурирующих моделях.

Gigabyte GA-B85N Phoenix

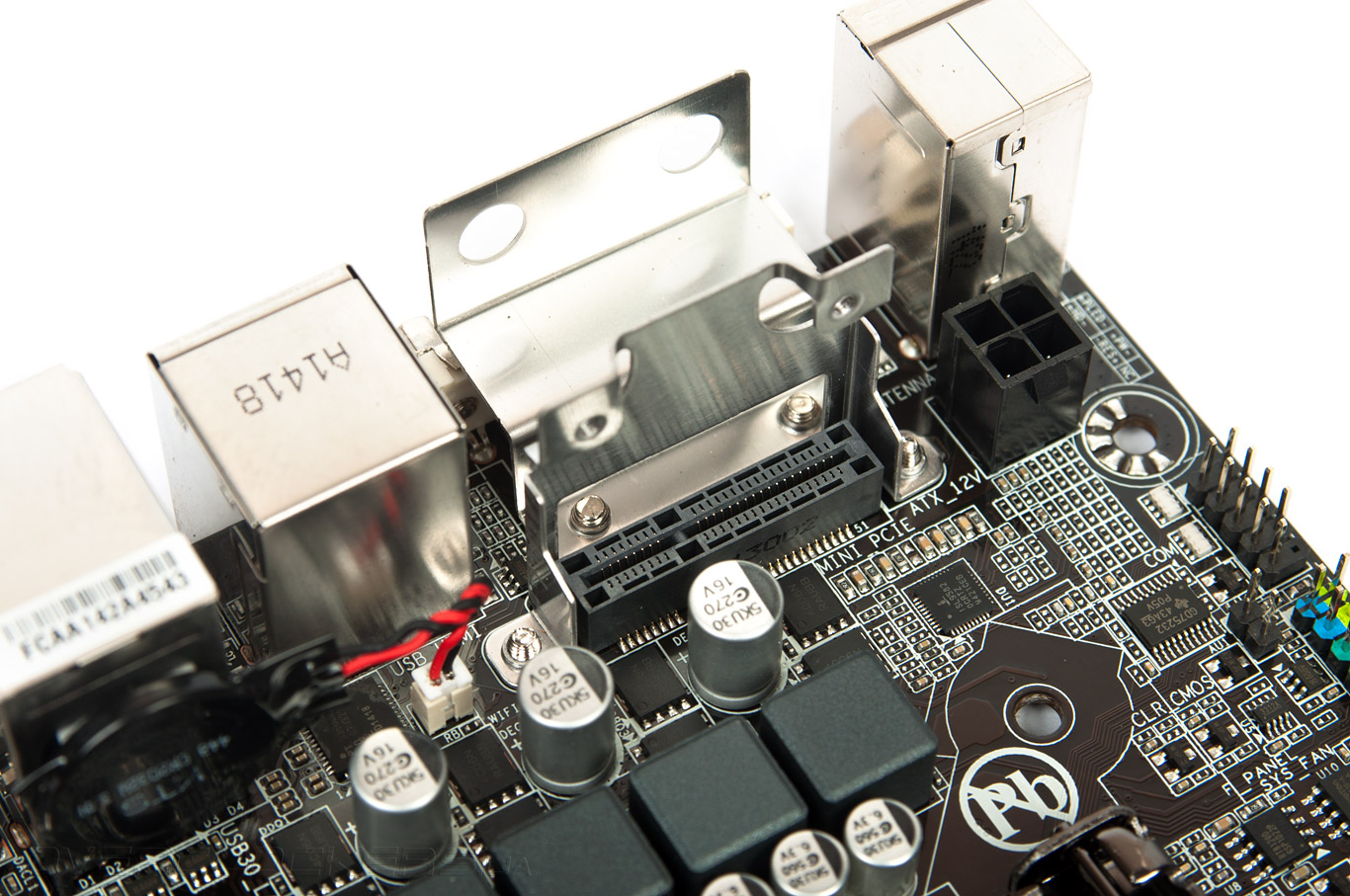

Компактное гнездо PCI-E оснащено соответствующими крепёжными конструкциями, поэтому конечному потребителю остаётся лишь самостоятельно определиться с типом адаптера, для последующего монтажа есть всё необходимое.

Gigabyte GA-B85N Phoenix

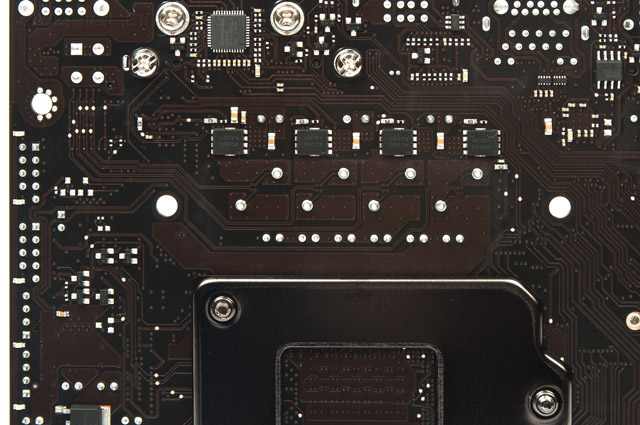

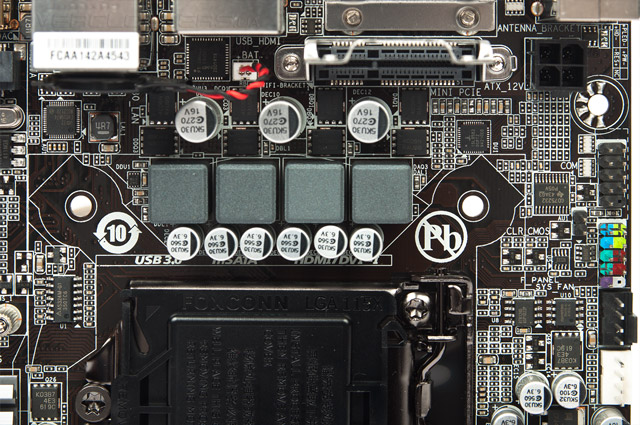

Подсистема питания ЦП не содержит в своём составе охлаждающего элемента. Сам стабилизатор выполнен по черырёхканальной схеме на базе ШИМ-контроллера ISL95820. В состав каждого входят силовые элементы NTMFS4C06N от компании ON Semiconductor. Иными словами, такой набор полностью повторяет аналогичный из состава прежде рассмотренной GA-B85M-D3H. Тогда удалось весьма успешно разогнать ЦП, будет интересно узнать, как сильно повлияет на это отсутствие здесь радиатора.

Gigabyte GA-B85N PhoenixGigabyte GA-B85N Phoenix

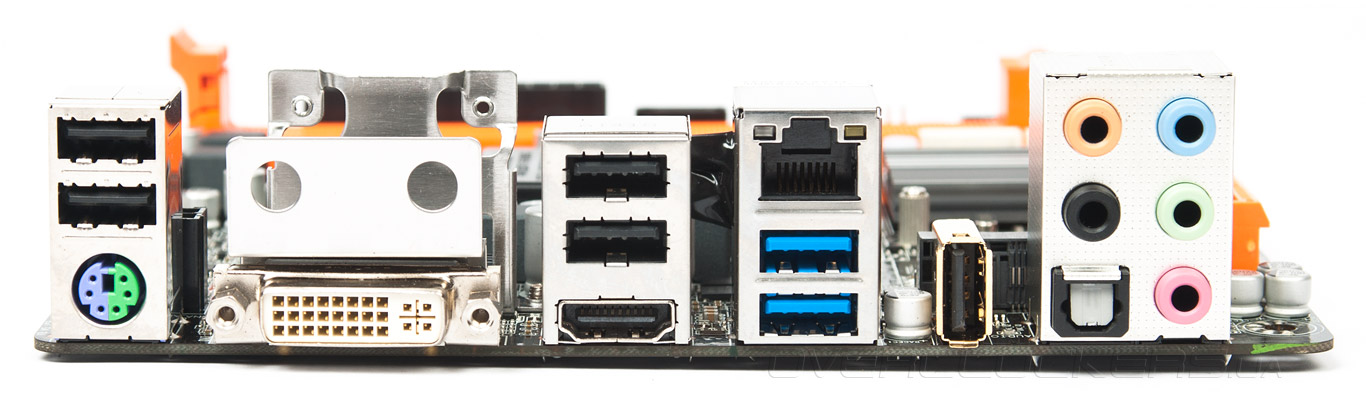

Расположение и количество гнёзд на задней панели вопросов не вызывает, если учитывать использование не самого последнего чипсета. Каждый из видеовыходов традиционно оснащён конвертором уровней видеосигнала — PTN3360D и ASM1442.

Gigabyte GA-B85N Phoenix

Я не нашёл ничего, что может сыграть против приобретения данного изделия в состав нового современного ПК. Остаётся проверить, какими программными средствами его дополнили, оценить уровень производительности, и ещё всё же попытаться произвести разгон процессора.
