Разгон процессора и комплекта оперативной памяти не всегда входят в планы покупателя нового ПК, потому фокус его внимания часто смещается в нижний ценовой диапазон современных материнских плат. Сегодня все сегменты рынка перенасыщены различными предложениями, и чаще всего в прайс-листах розничных компаний встречаются представители «офисных» систем, где во главу ставится базовый функционал и максимальное снижение конечной стоимости. Некоторой части потребителей хочется выбрать плату «с запасом», то есть имеющую адекватное (порой — излишне сложное) строение подсистемы питания. Ещё было бы неплохо иметь набор всевозможных интерфейсов «на будущее». Производители системных плат всегда идут на встречу, стараясь угодить покупателям, и нынешний представитель производства Gigabyte как раз входит в подобную группу.
Модель GA-B150-HD3 DDR3 оснащена радиатором, охлаждающим силовые цепи, интересно будет узнать, насколько он действительно полезен. Энтузиасты, отслеживающие современные тенденции, в курсе поворота событий вокруг процессоров, обладающих не свободным множителем, — сейчас ведущие инженеры компаний трудятся над тестовыми сборками UEFI, позволяющие разблокировать разгон на платах, где используется старший набор системной логики — Intel Z170. До младших представителей серий дело ещё не дошло, а потому вряд ли подсистема питания здесь будет серьёзно нагружена.
Имеется четыре слота для оперативной памяти типа DDR3L. Дополнительными контролерами продукт не оснащён (не считая моста для реализации интерфейсов PCI), оттого необычно насчитать целых восемь разъёмов SATA, пара которых включена в SATA-E. Впервые я вижу подобную хитрость — последний порт будет задействован при помощи свитчей. Также есть и компактный M.2, он тоже делит ресурсы между традиционными шестью гнёздами. Чипсетный слот PCI-E x4 будет работать на полной скорости лишь в случае неиспользования рядом находящегося PCI-E x1. Подобные трюки усложняют процедуру выбора плат, особенно опираясь лишь на их внешний вид. Набор основных характеристик собран в таблице:
| Модель | Gigabyte GA-B150-HD3 DDR3 (rev. 1.0) |
|---|---|
| Официальная страница продукта в Сети | gigabyte.ua |
| Чипсет | Intel B150 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 1 x PCI Express 3.0 x16 (x4, x1) 2 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4 |
| Слоты PCI | 2 (ITE IT8892E) |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530 |
| Видеоразъёмы | HDMI 1.4a, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 4 (3x 4pin, 1x 3pin) |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 6 х 3.1 Gen1 (4 разъёма на задней панели, B150) 6 x 2.0 (2 разъёма на задней панели, B150) |
| SATA Express | 1 (B150) |
| Serial ATA | 6 x SATA 6 Гбит/с (B150) |
| RAID | – |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Разъём на плате (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 200 |
| Дополнительные возможности | Thunderbolt header, поддержка AMD 2-Way CrossFireX, LPT header |
| Цена в рознице, $ | 102 |
Упаковка и комплектация
Коробка необычно тонкая, а качество полиграфии и плотность картона не подверглись удешевлению. Нет громких лозунгов и пиктограмм, основой выступает логотип серии Ultra Durable, прочно ассоциируемой с изделиями компании Gigabyte.
На обратной стороне есть фото платы, небольшая таблица с общими характеристиками, схема выходов на задней панели. Отдельно подчёркнуто наличие трёх выдеовыходов, использование особых конденсаторов в звуковой части. В роли бонусного ПО выступает часто привлекаемый на эту роль продукт от cFos Software.
Комплектация включает в себя исключительно базовые вещи, это:
- руководство пользователя (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Удивило руководство — это фактически простой лист бумаги с очень кратким описанием возможностей, есть множество QR-кодов для углублённого изучения уже при помощи электронных средств.
Внешний вид
Плата серьёзно сужена — практически на пять сантиметров относительно полноценного формата ATX. Не в последнюю роль это стало возможно благодаря переносу питания ЦП в верхнюю часть устройства.
На обратной стороне из электронных компонентов есть лишь десять светодиодов жёлтого свечения средней интенсивности, распаяны они около изолирующего зазора, выполненного для облагораживания звуковой подсистемы. Радиаторы крепятся при помощи пластиковых подпружиненных защёлок.
Охладитель системной логики незатейлив, но полностью справляется со своей ролью.
Как я уже писал, фактическое число выходов SATA равно шести, порты расширения SATA-E и M.2 работают с применением коммутаторов CBTL04083B. Используется продольный относительно PCB тип разъемов.
Остальные колодки обычного поперечного типа исполнения. Есть две пары выходов USB второй ревизии и одно штырьковое гнездо для актуальной третьей версии.
Реализована поддержка большого числа устаревших типов интерфейсов — LPT, COM и PCI. Для работы последних используется мост IT8892E. Сетевой и звуковой контроллеры обходятся без экранирующих колпаков, которые можно видеть у старших продуктов производителя.
Для работы сети использован контроллер I219V от Intel, а звуковая система основана на недорогом кодеке ALC892 разработки Realtek. Операционных усилителей не предусмотрено.
Разъём M.2 необычно близко расположен как к задней панели, так и к сокету ЦП. Рядом с ним также необычно видеть белое четырёхкотактное гнездо для процессорного охладителя.
Установке системы охлаждения ничего не помешало, кулер не упирался ни в один конструктивный элемент. Однако могут быть вопросы совместимости с корпусным вентилятором, обычно расположенным над гнёздами задней панели.
Похоже, радиатор использован такой же, как и у недорогой Gigabyte GA-Z170M-D3H DDR3. Роль проводника тепла выполняет традиционная термопрокладка, накрывшая все силовые элементы и ШИМ-контроллер.
Схема питания оказалась полностью аналогична применяемой в составе вышеозначенной модели, а значит за её выносливость можно точно не опасаться. Модель ШИМ-контроллера — ISL95856, производства Intersil Corporation. Он формирует два независимых напряжения — для ЦП и интегрированного ГП. Также туда встроены 2+1 драйвер, ещё три реализованы внешними элементами на плате. Четыре канала привлекаются для стабилизации напряжения ЦП, два — для ГП. Используются силовые элементы от ON Semiconductor — NTMFS4C06N и NTMFS4C10N. Для охлаждения теперь выделено куда меньше площади, но без разгона говорить о высоких температурах, думаю, не придётся, вскоре это будет проверено.
Чудесным образом набор выходов также совпал с моделью GA-Z170M-D3H DDR3, значительно старшей по внутренней иерархии производителя. Для нынешнего визитёра лаборатории подобный комплект вполне можно назвать подходящим статусу. Выход HDMI дополнен конвертором уровней видеосигнала ASM1442, ещё есть мост DP-D-Sub — RTD2168-CGT.
Изделие точно не похоже на обычный «офисный» продукт, рассмотрим его программное оснащение.
Возможности UEFI
Ещё до появления платы в лаборатории было известно о её неготовности производить разгон памяти или ЦП, потому ожидать чуда точно не стоит. Версий микрокодов выпущено всего два, обновление при помощи Q-Flash прошло быстро и с успешным исходом.

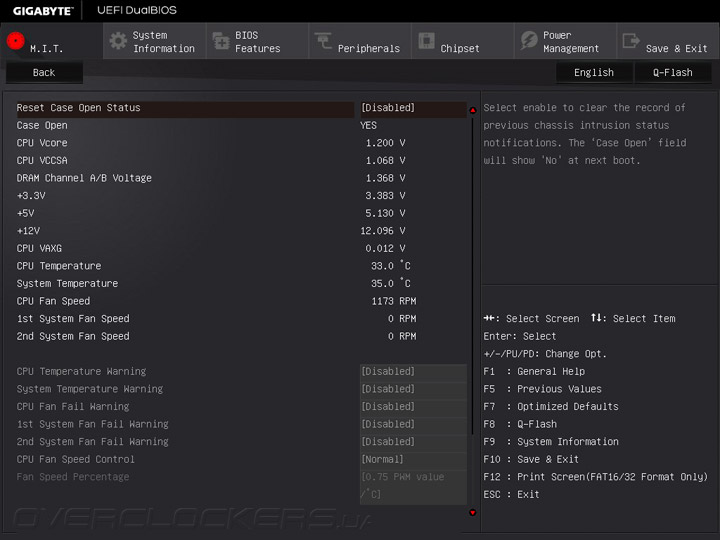

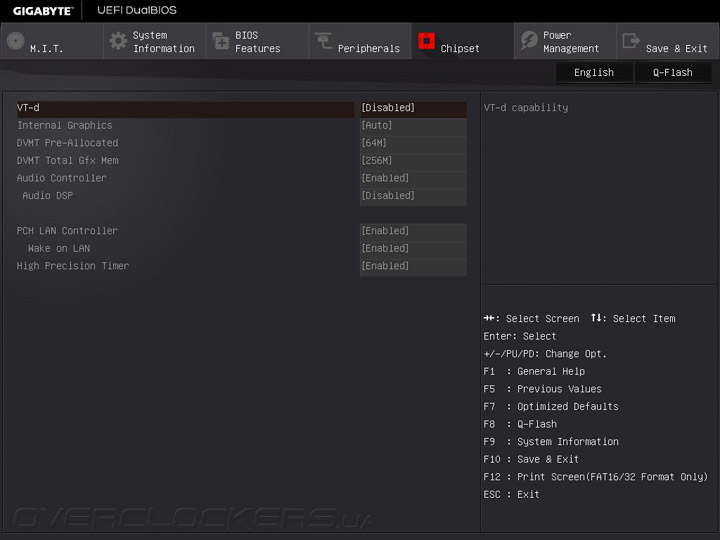

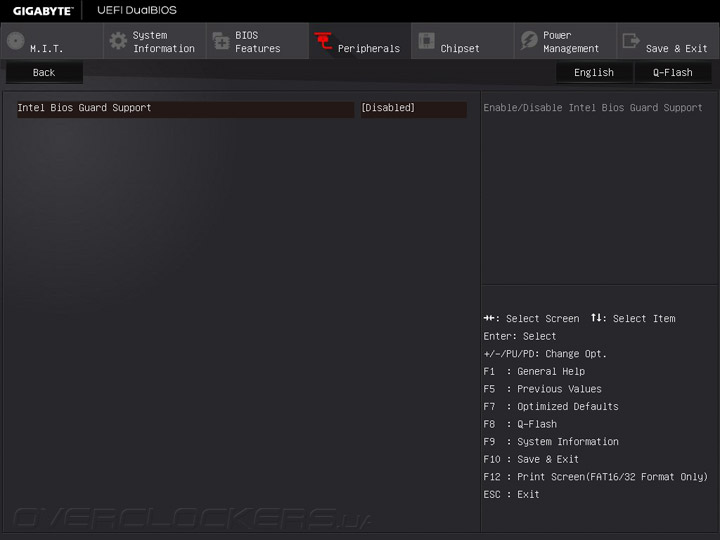

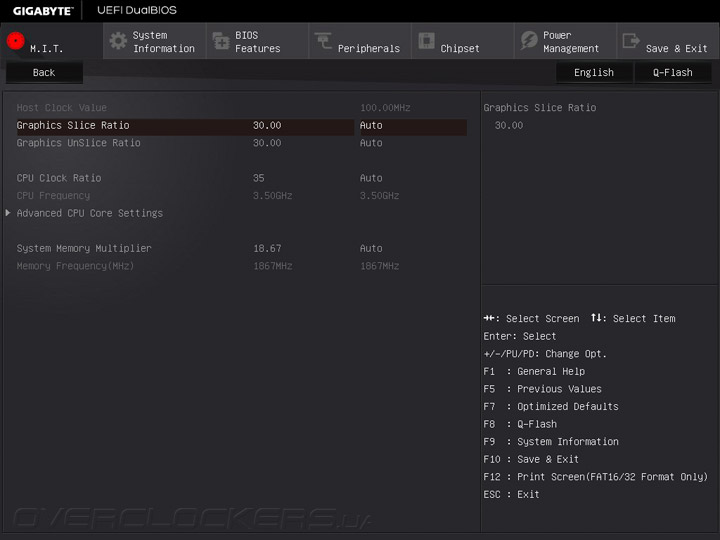

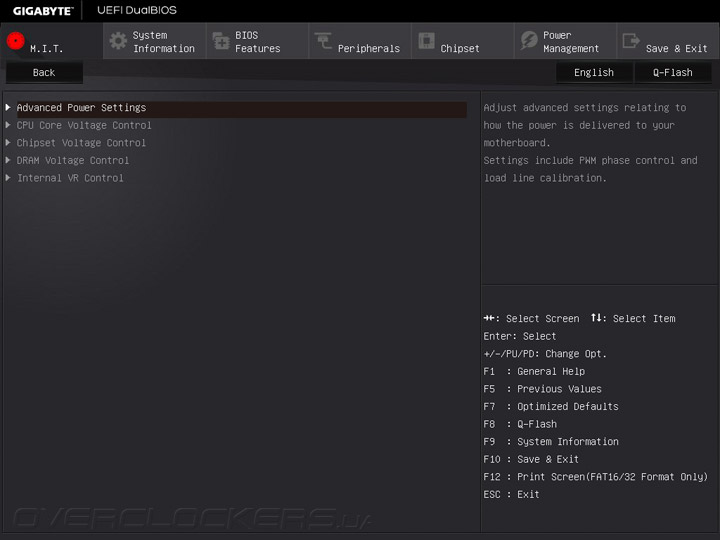

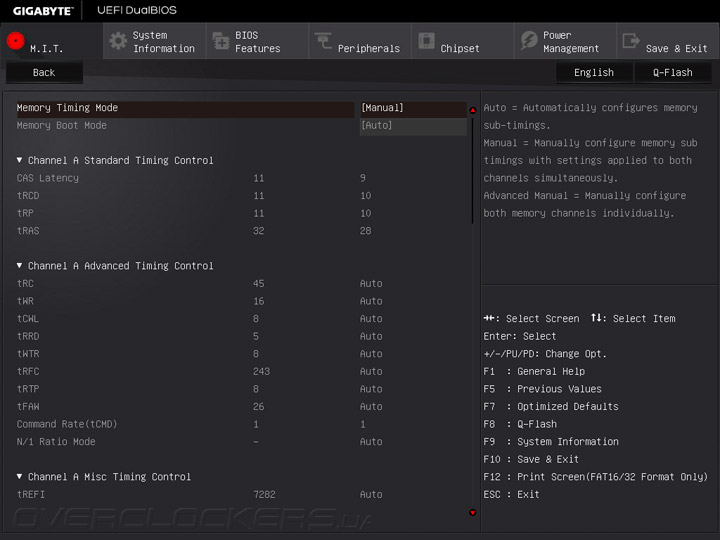

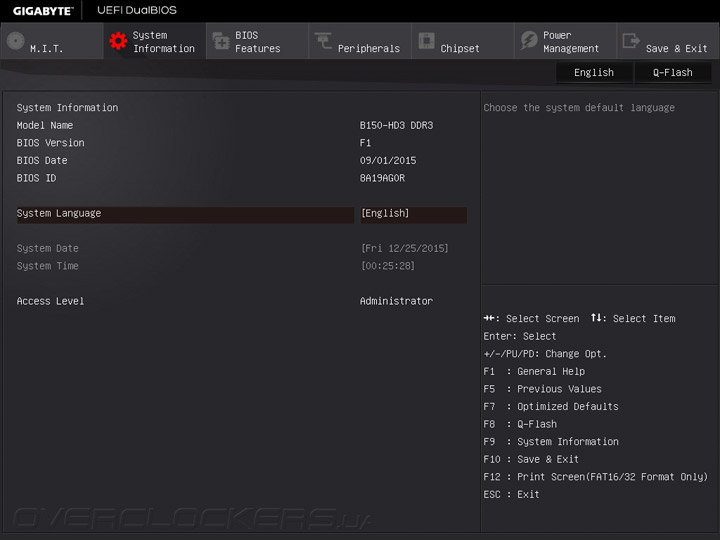

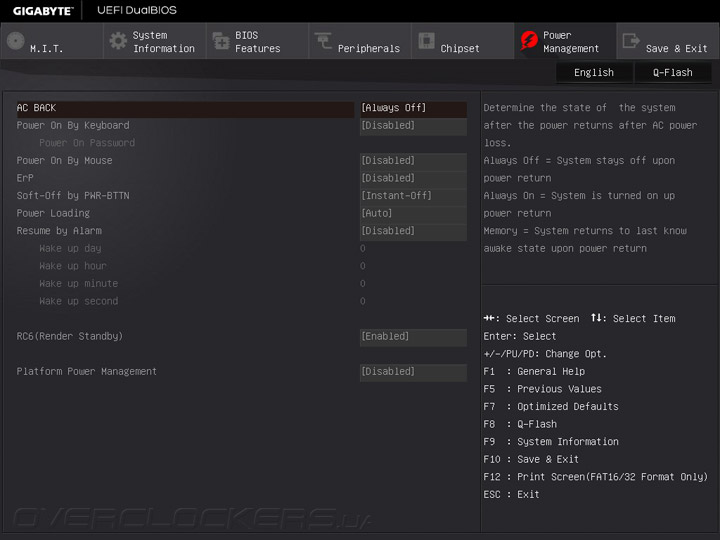

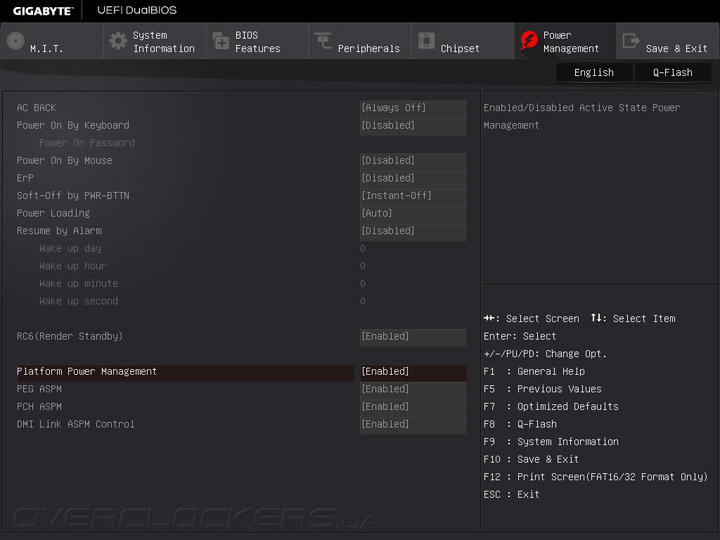

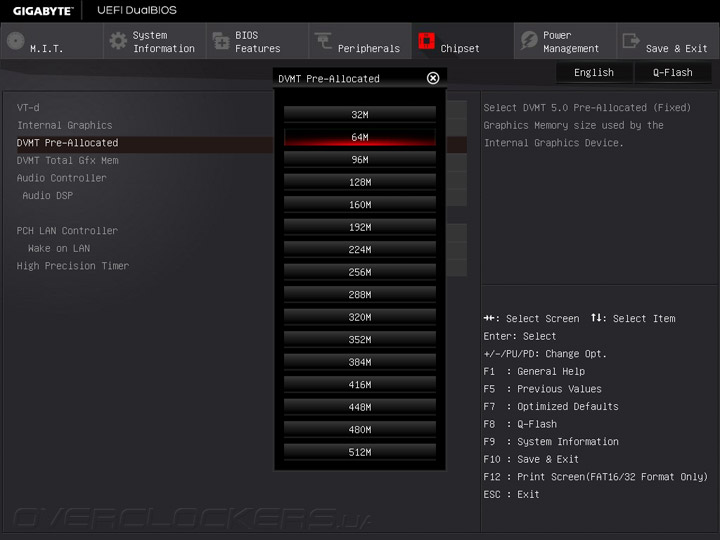

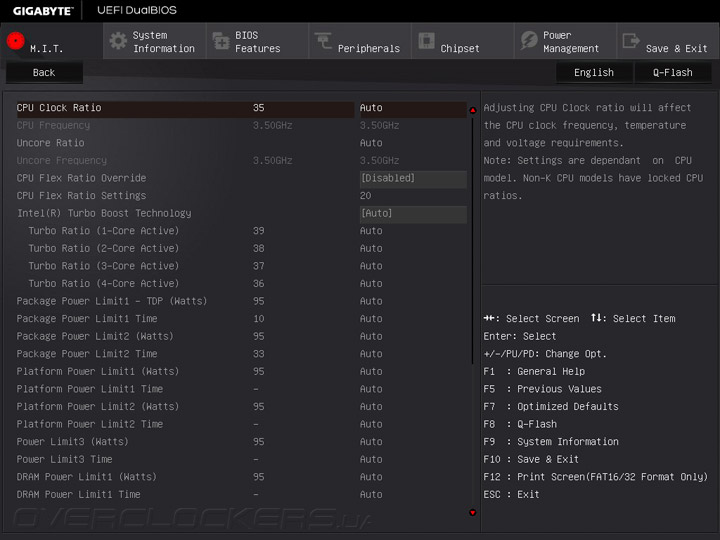

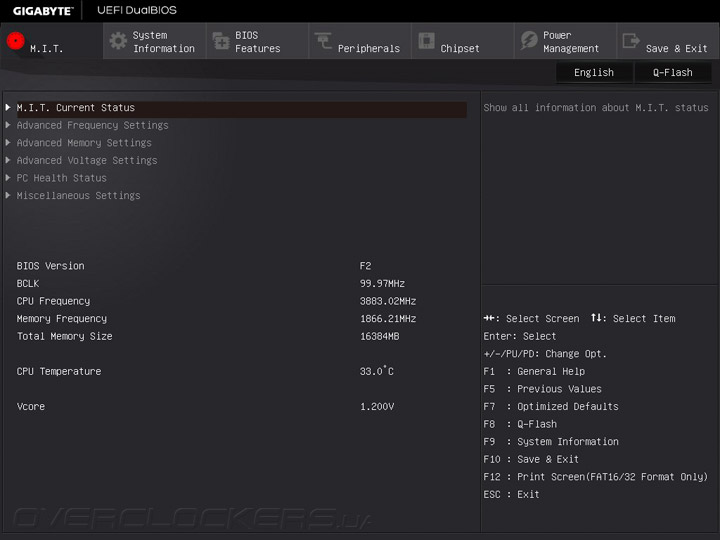

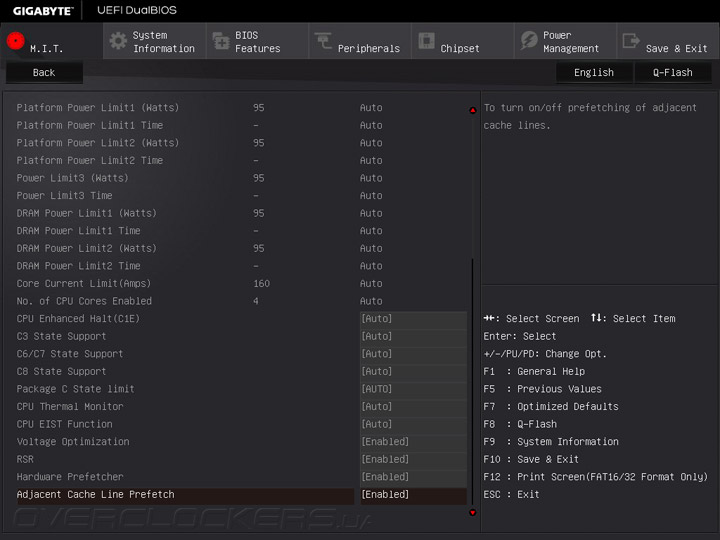

Внешний вид UEFI у продуктов Gigabyte идентичен, в том числе, и для младших плат. Заглавный раздел — M.I.T. — служит для настройки быстродействия системы и, если это возможно, её разгона. У этой модели нет никаких способов ухода в сторону от паспортных параметров комплектующих, можно, разве что, заняться даунклокингом. Убран даже пункт по активации XMP, не говоря уже про готовые профили разгона ПК.

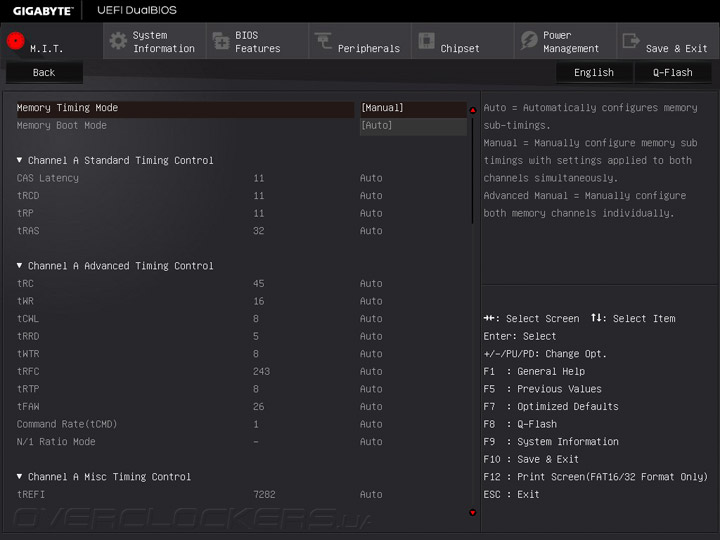

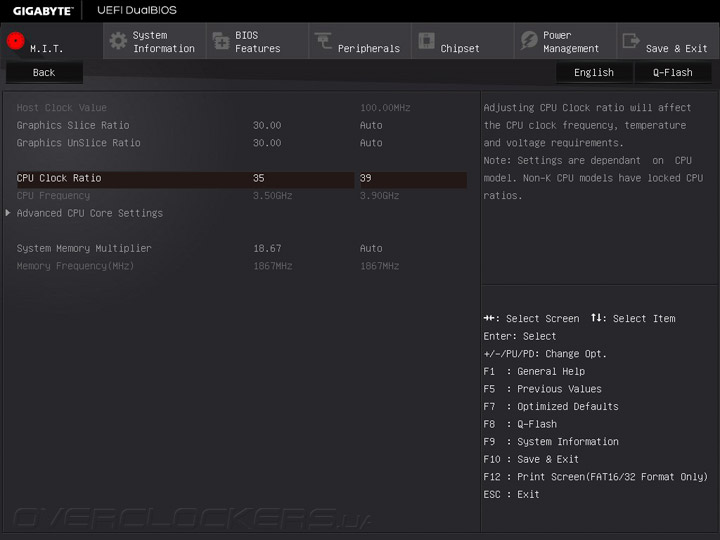

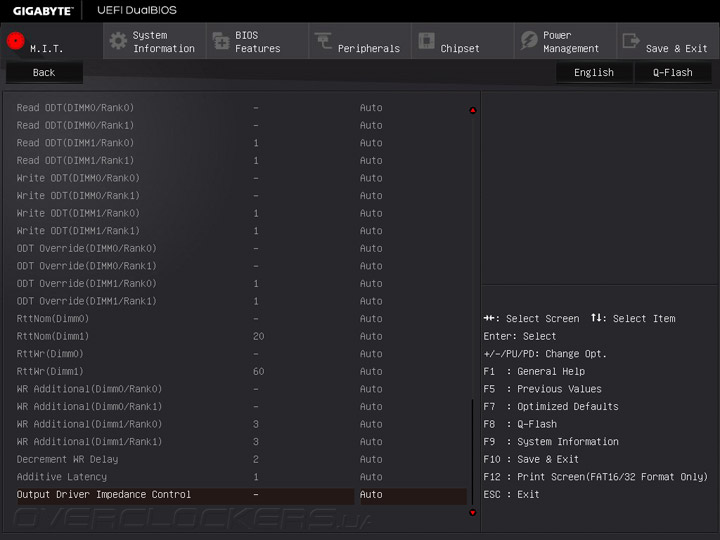

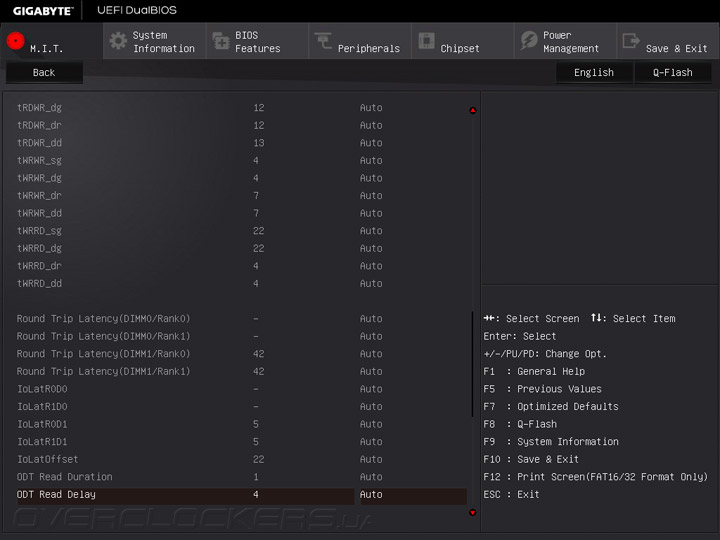

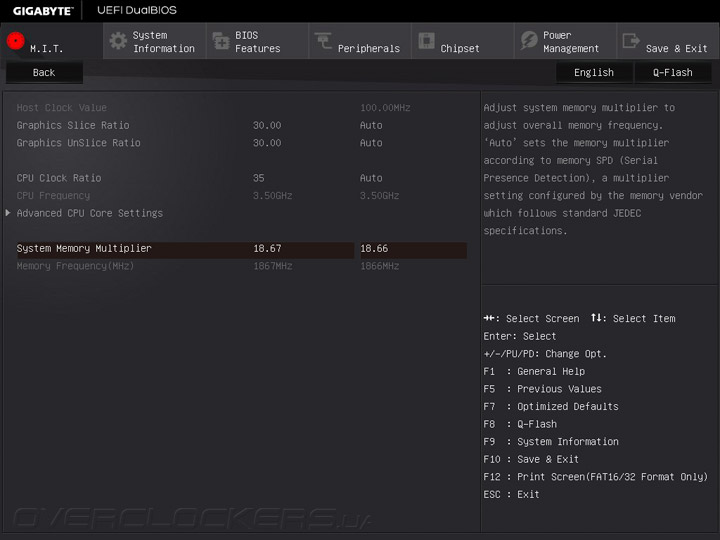

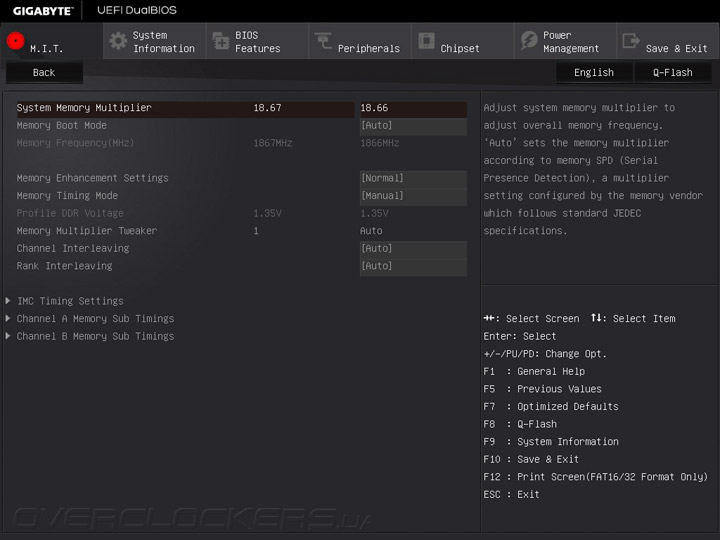

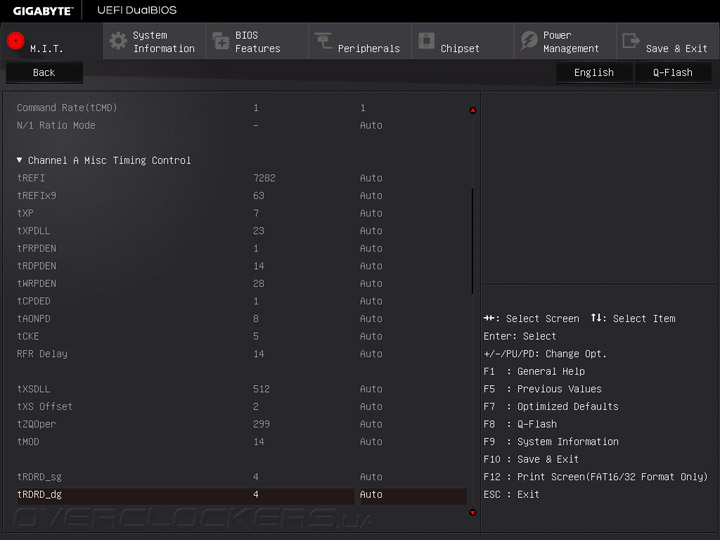

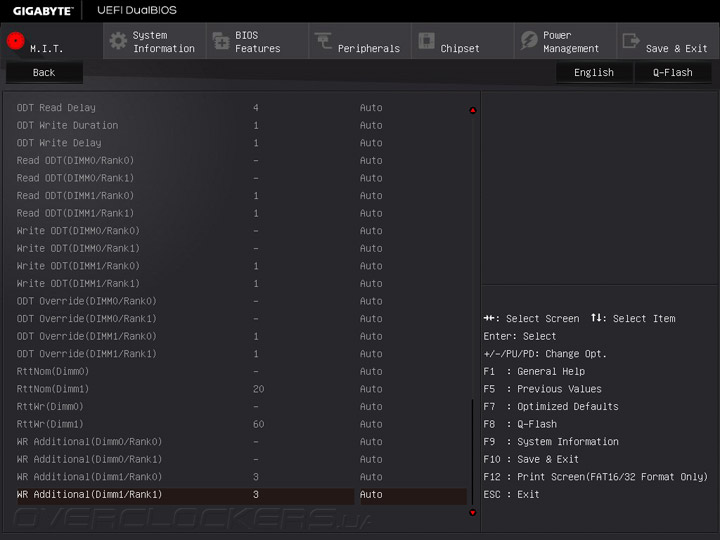

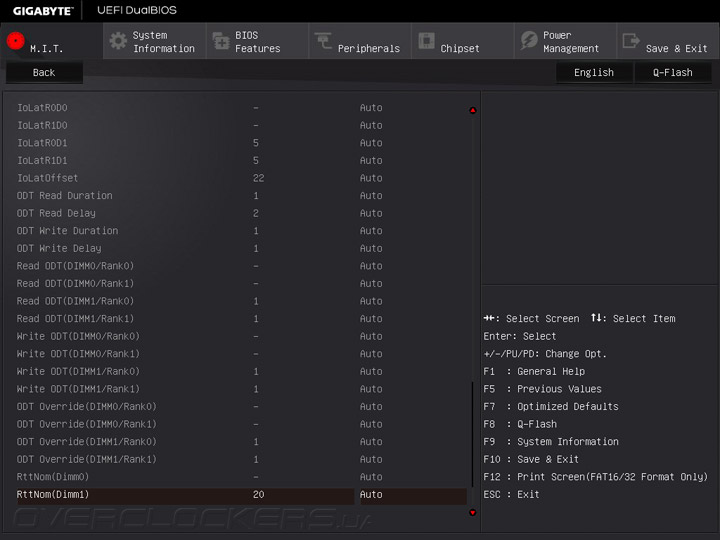

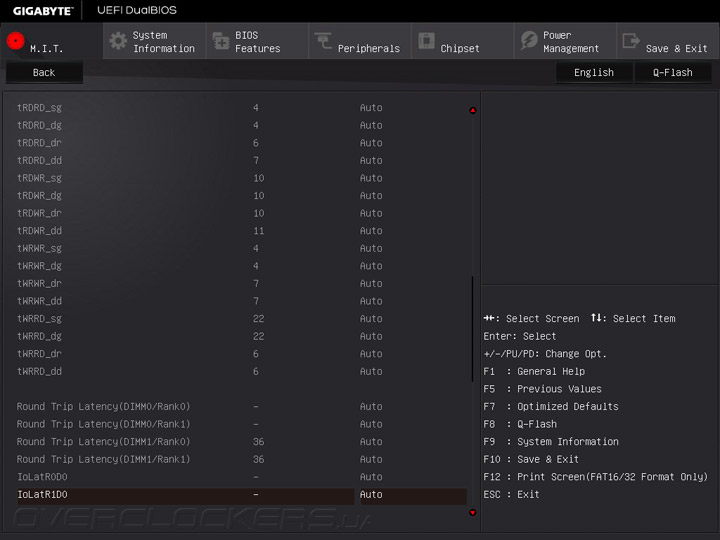

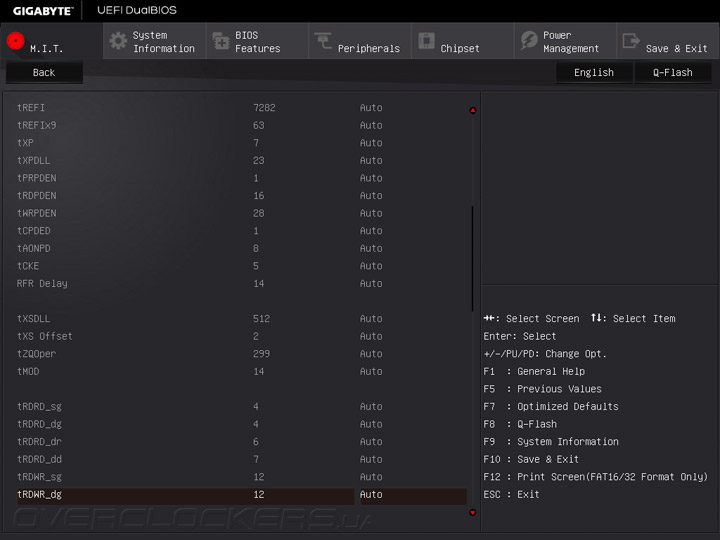

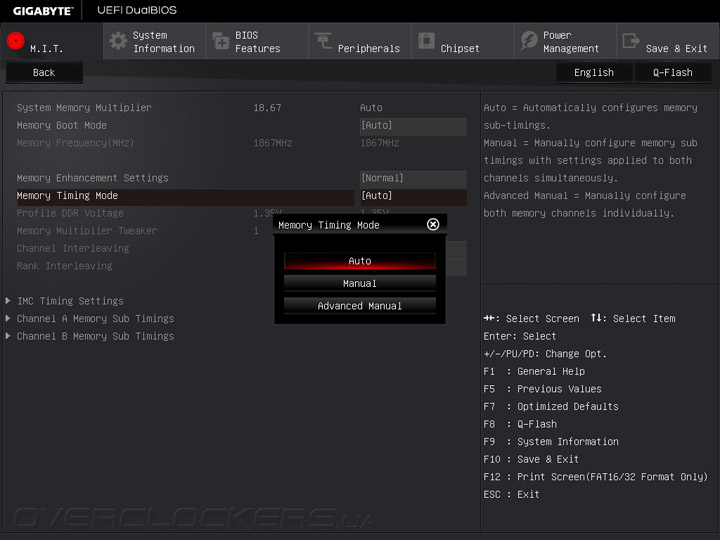

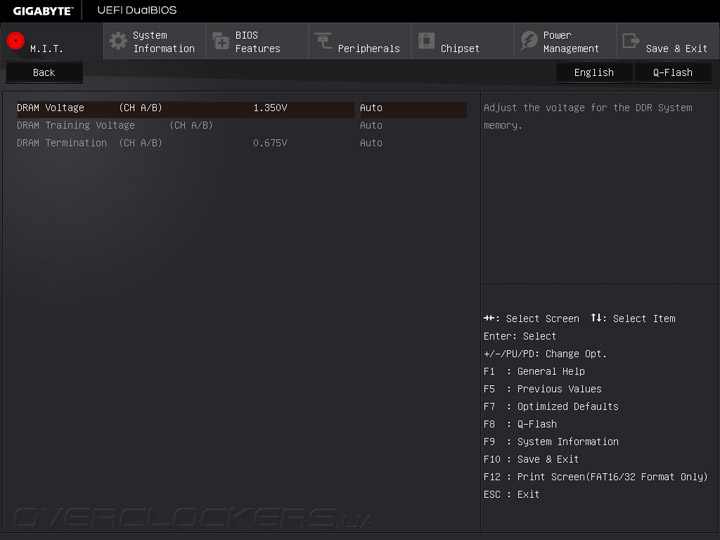

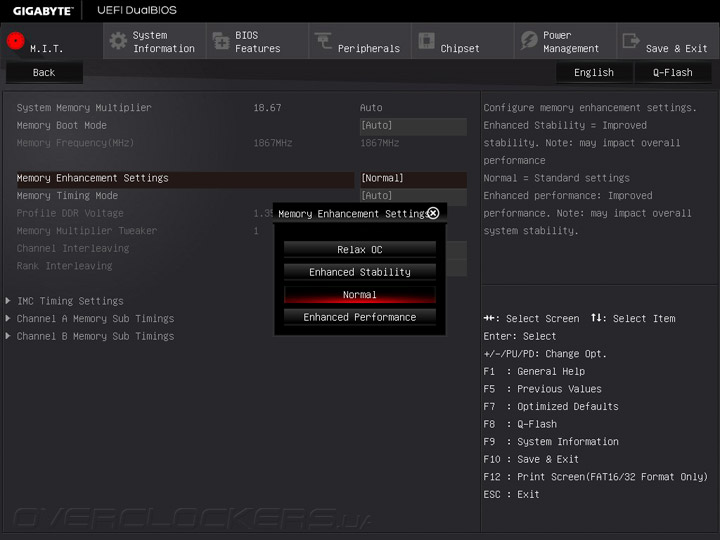

Исключая повышение множителя выше x18.66, доступен полный контроль над подсистемой памяти, то есть можно заняться процессом подбора оптимальной конфигурации задержек.

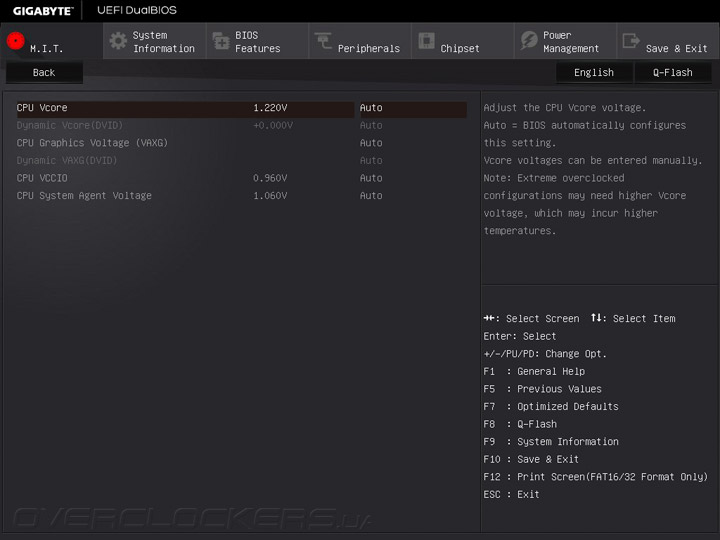

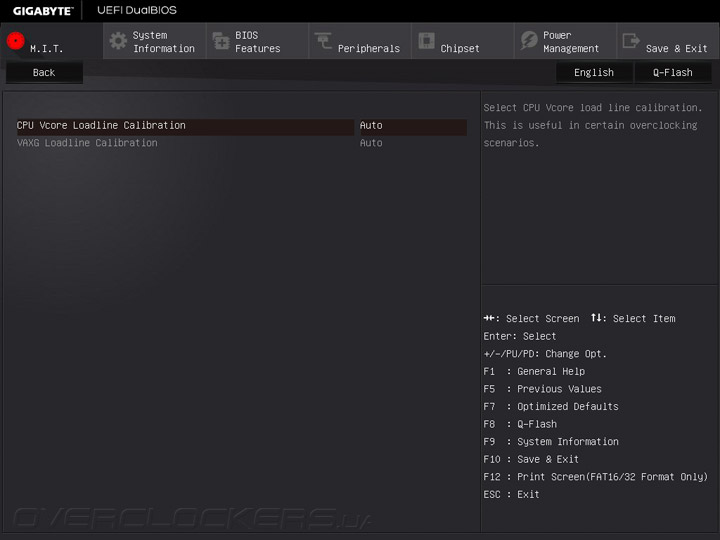

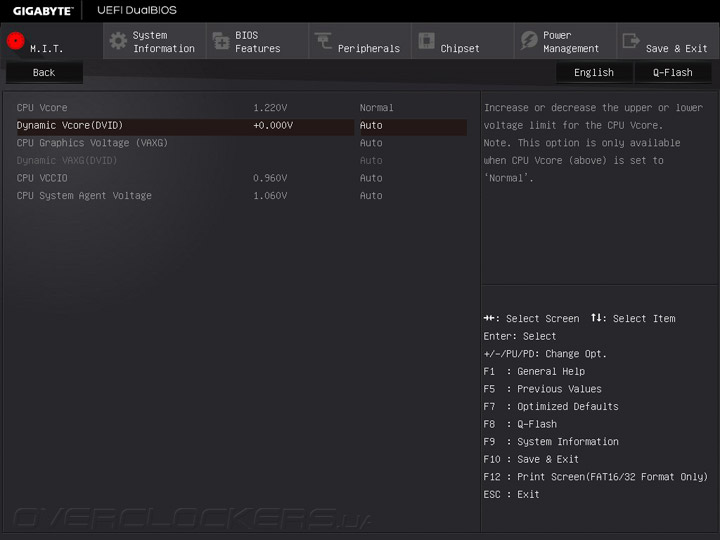

Стабилизаторы напряжений оснащены набором профилей для LLC, но установлена верхняя граница по значениям — 1,3 В, как для ЦП, так и для ГП. Для питания ОЗУ можно сформировать 1,71 В.
Наиболее важные системные параметры сведены в таблицу:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Clock Ratio (Multiplier) | 8–39 | 1 |
| CPU Vcore (В) | 0,6–1,3 | 0,005 |
| Dynamic Vcore (DVID) (В) | –0,3…+0,1 | 0,005 |
| CPU Vcore Loadline Calibration | Auto/Standard/High | |
| Uncore Ratio (Multiplier) | 8–39 | 1 |
| System Memory Multiplier | 9–18, 8–18,66 | 1, 1,33 |
| DRAM Voltage (В) | 1,15–1,71 | 0,02 |
| CPU System Agent Voltage (В) | 0,8–1,3 | 0,005 |
| CPU VCCIO (В) | 0,8–1,3 | 0,005 |

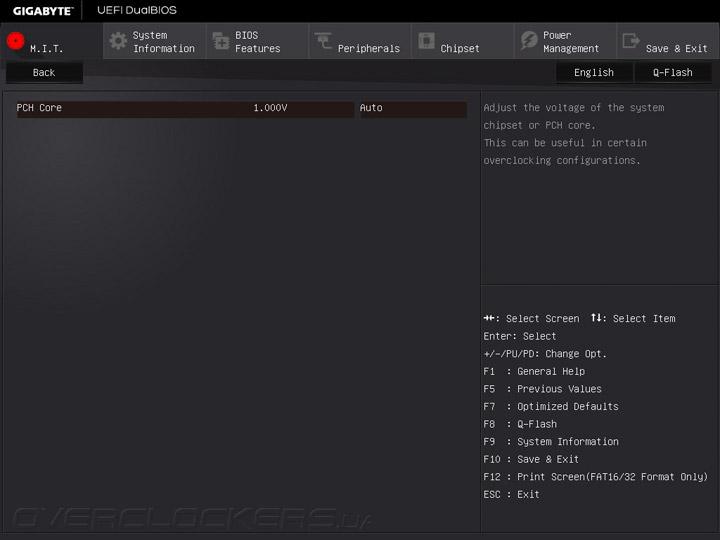

| PCH Core (В) | 0,8–1,3 | 0,02 |
| Graphics Slice Ratio (Multiplier) | 10–30 | 0,5 |
| Graphics UnSlice Ratio (Multiplier) | 10–30 | 0,5 |
| CPU Graphics Voltage (VAXG) (В) | 0,6–1,3 | 0,005 |
| Dynamic VAXG (DVID) (В) | –0,3…+0,1 | 0,005 |
| VAXG Loadline Calibration | Auto/Standard/High | |

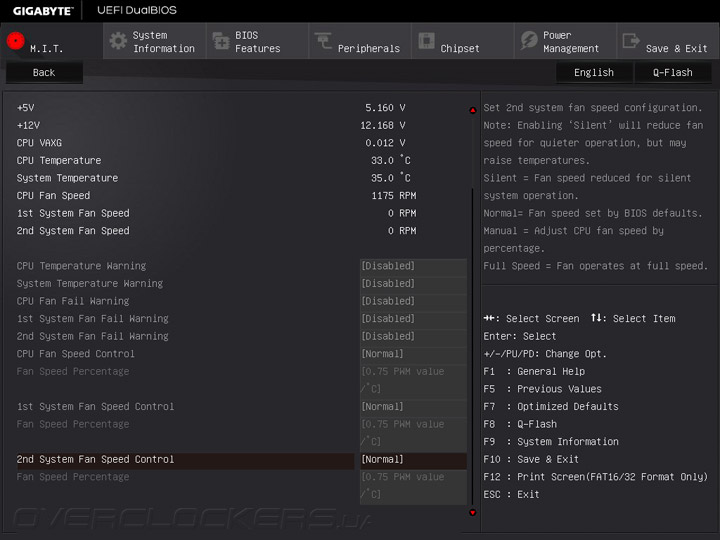

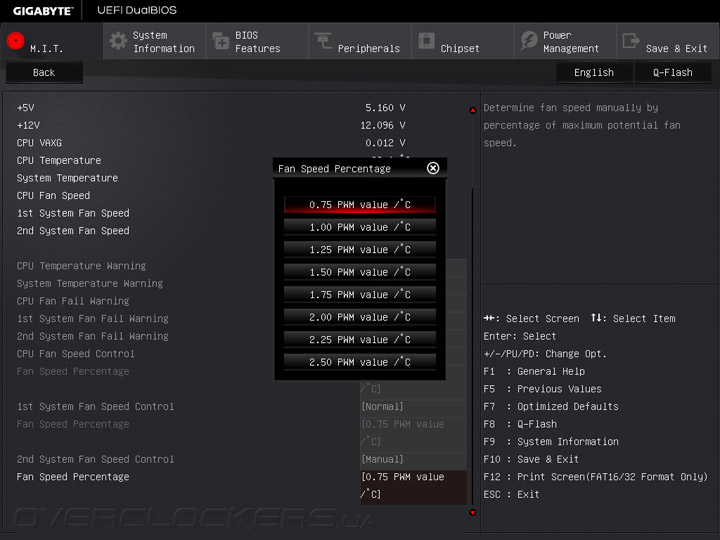

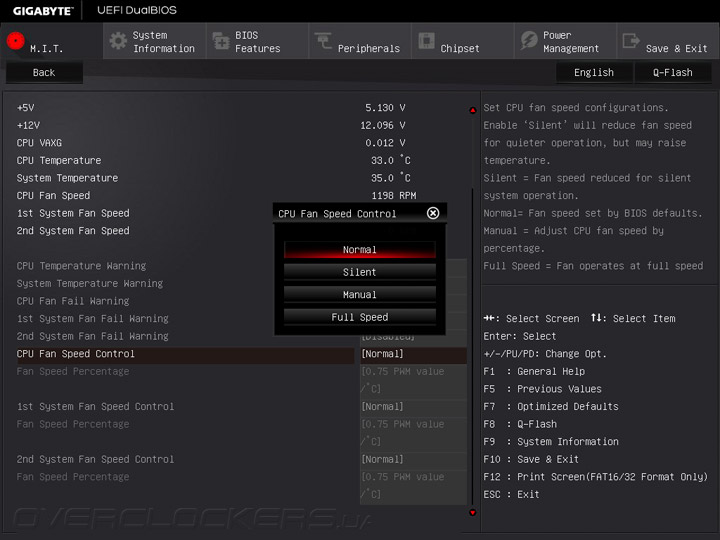

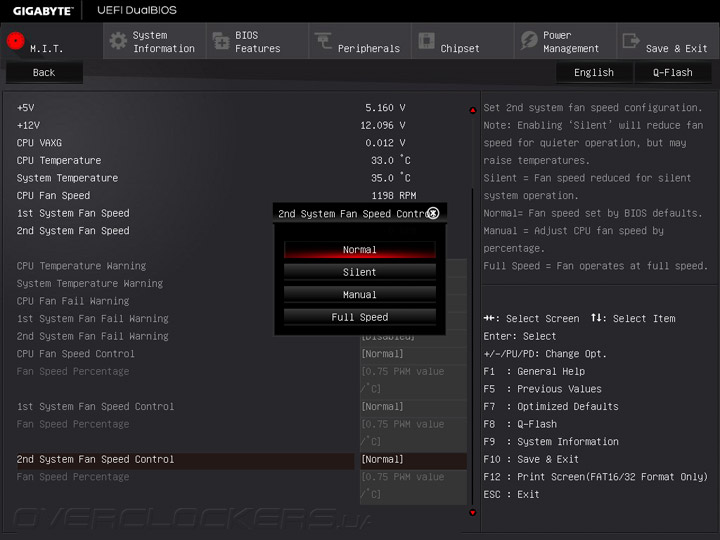

Возможно управление работой трёх охладителей. Для процессорного применяют изменение скважности ШИМ, то есть трёхпроводные вентиляторы будут работать на полной скорости. Другие каналы используют понижение питающего напряжения, потому можно подключать любые изделия. С задачей настройки лучше справится фирменное ПО.

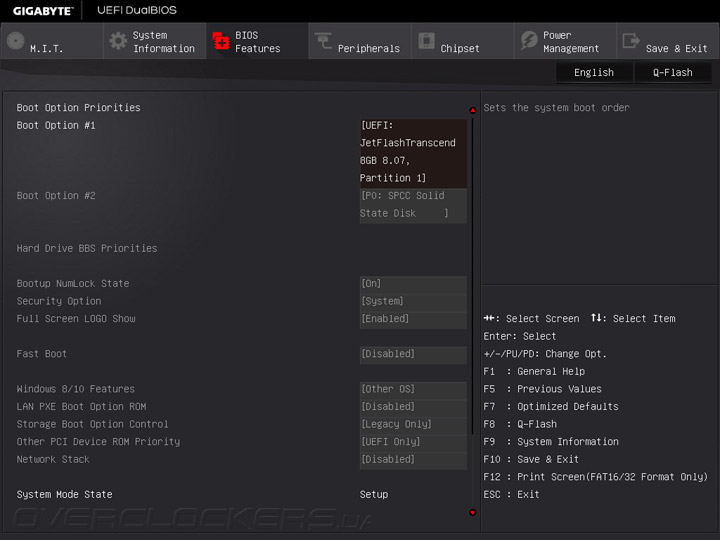

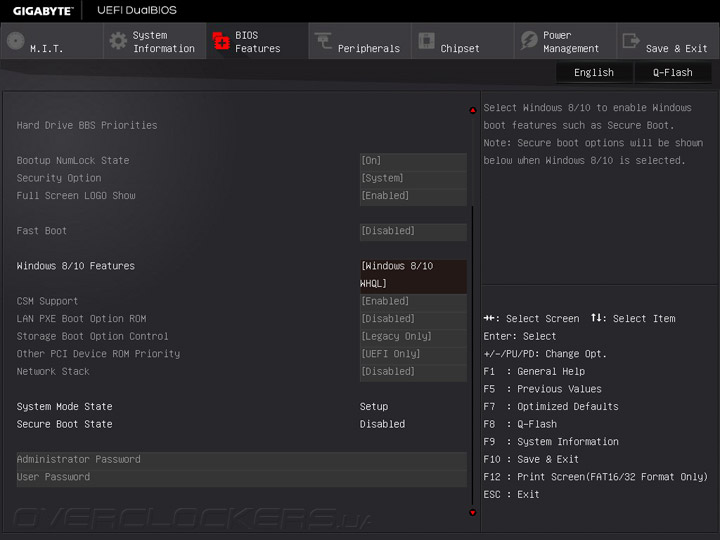

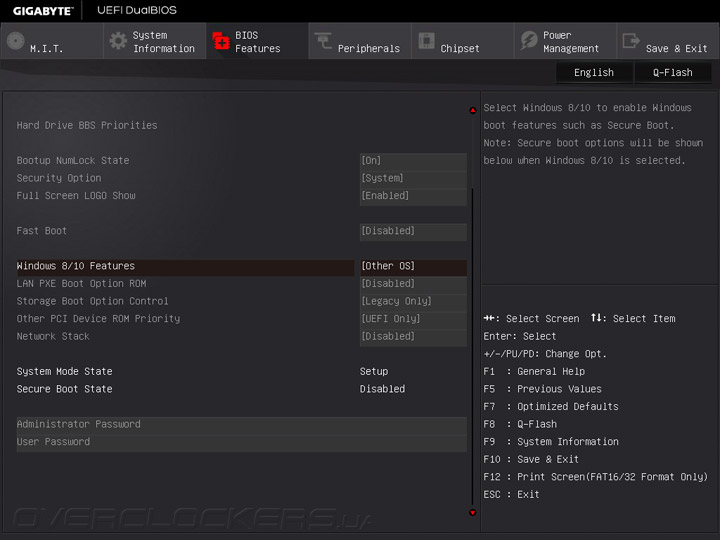

Fast boot изначально отключен, но и без него система довольно быстро опрашивает оборудование перед пуском.

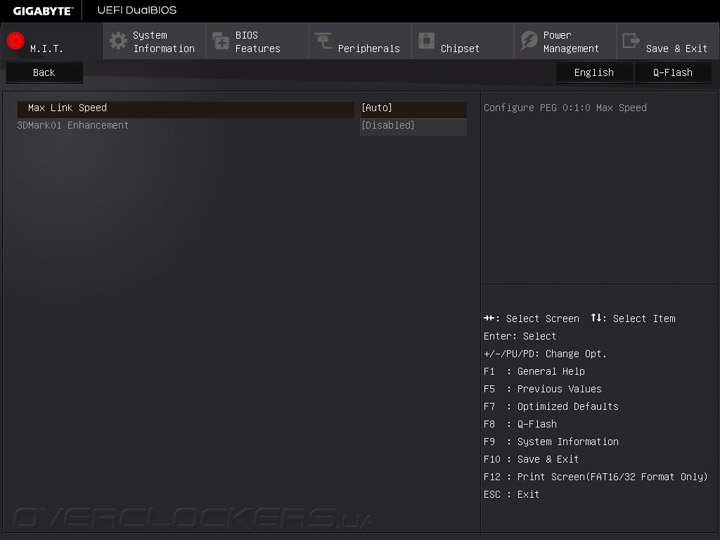

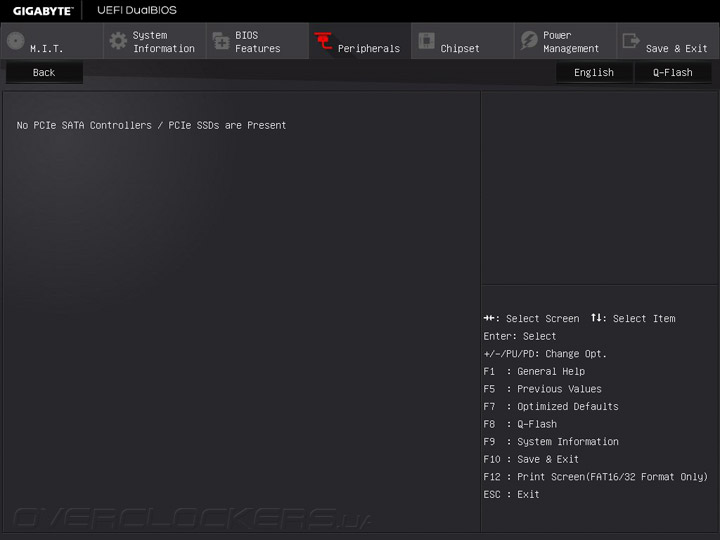

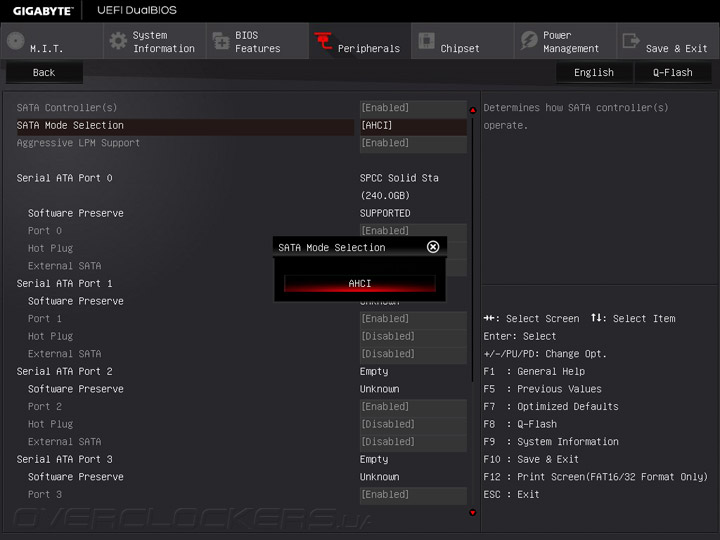

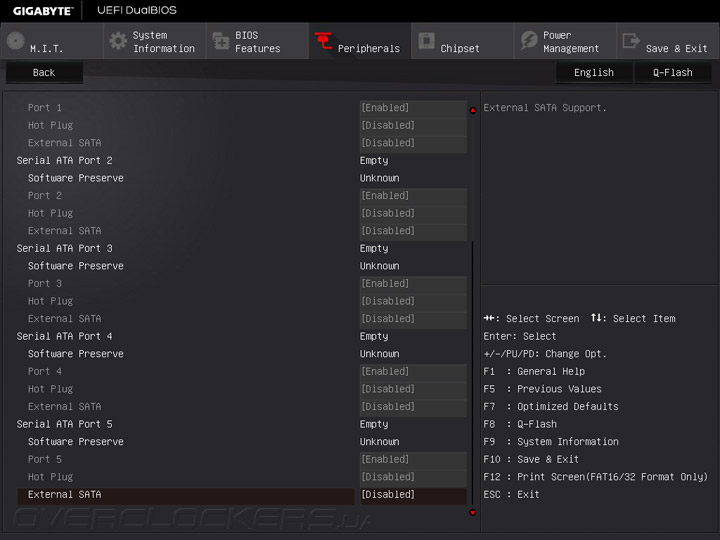

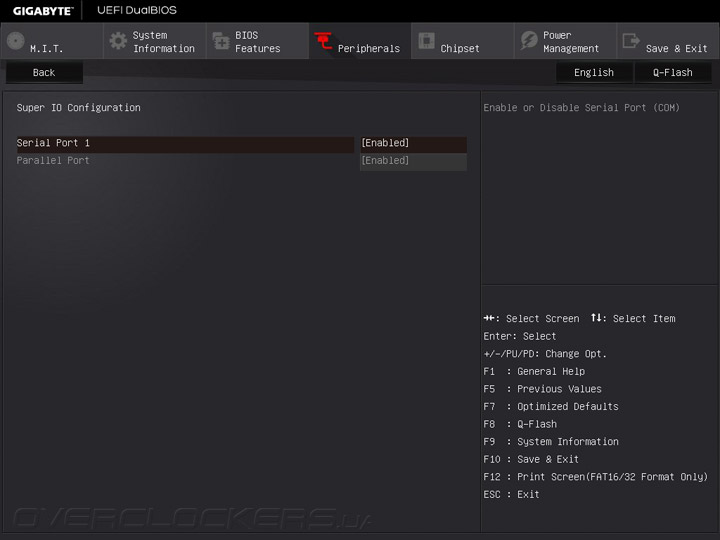

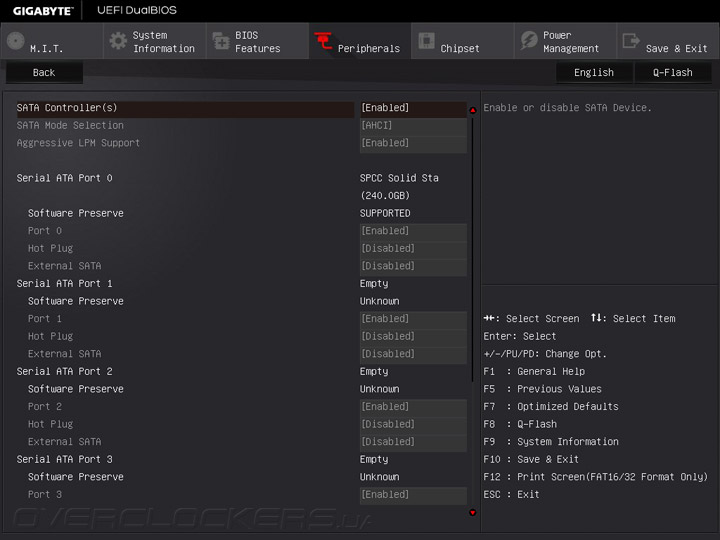

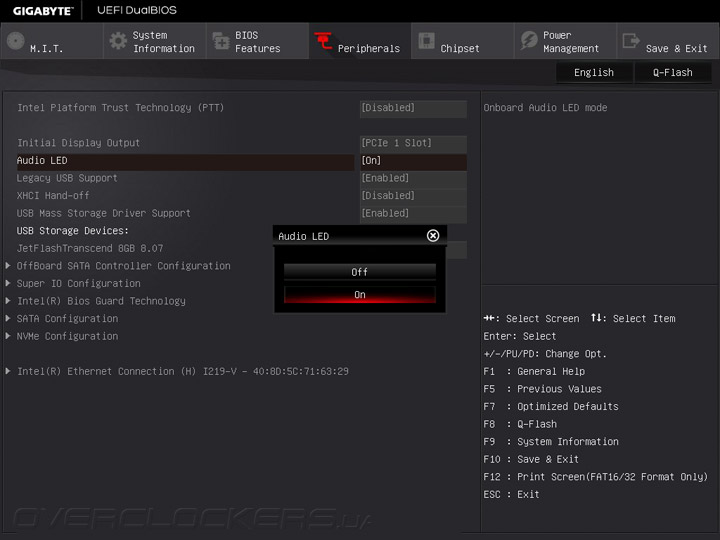

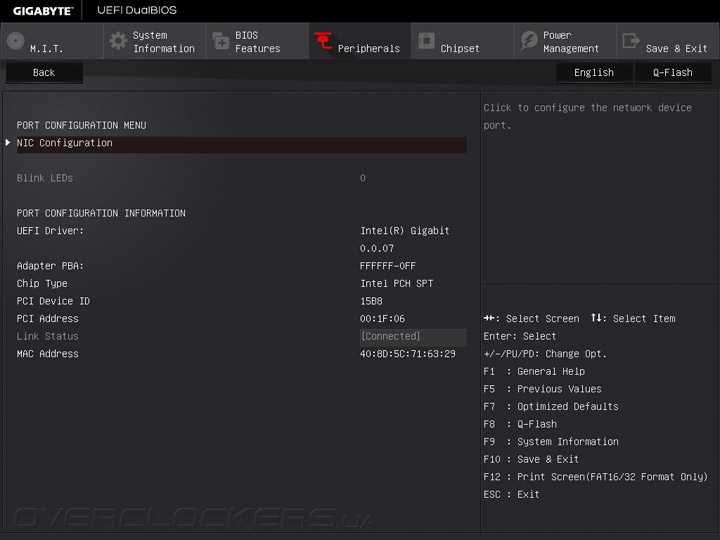

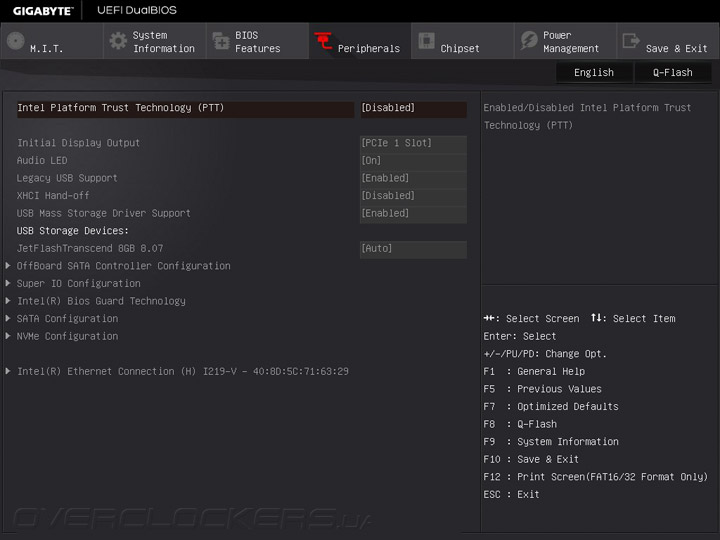

В прочих настройках всё на своих местах, действительно интересного нет ничего. RAID-массивы создавать нельзя. Из необычного здесь только пункт по отключению подсветки.

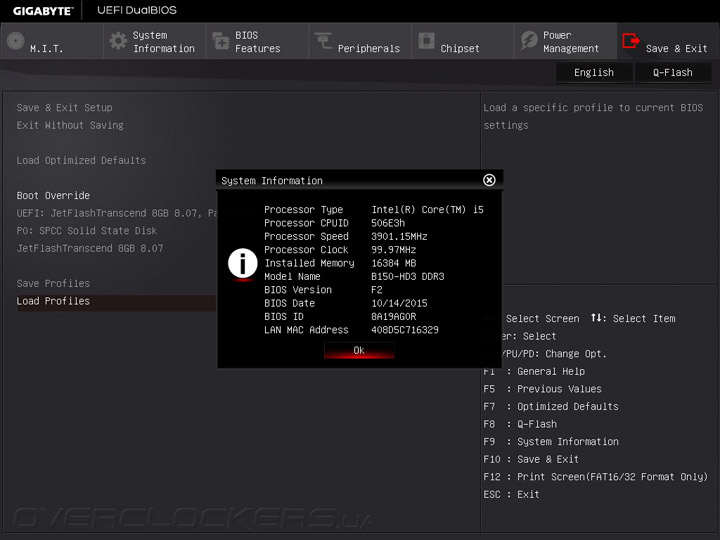

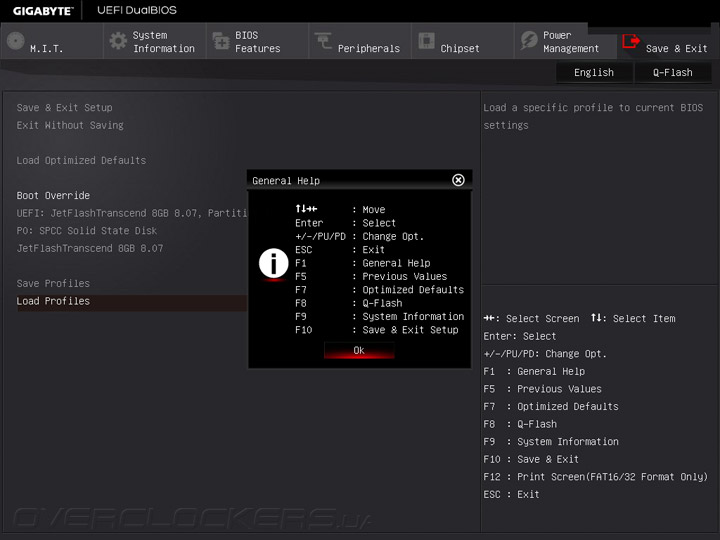

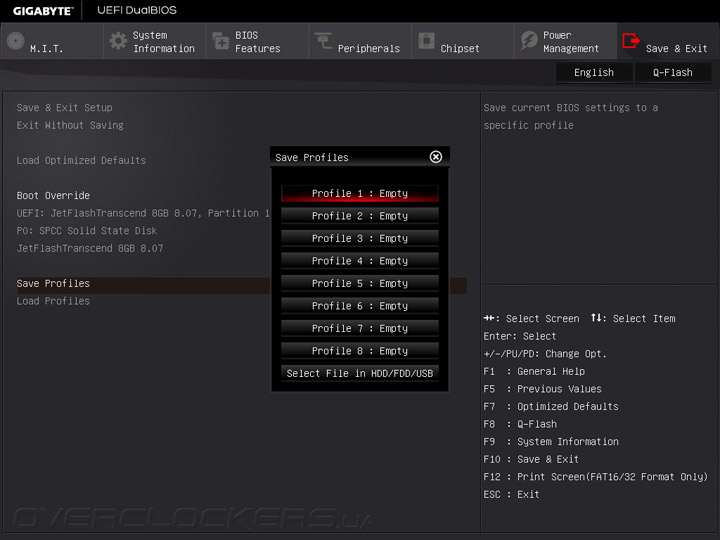

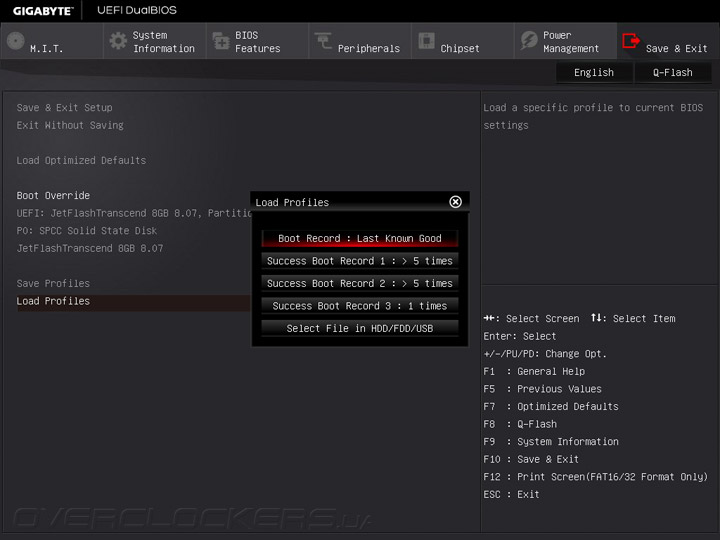

Доступно множество вариантов локализации интерфейса, есть возможность сохранять текущие настройки в один из восьми профилей.

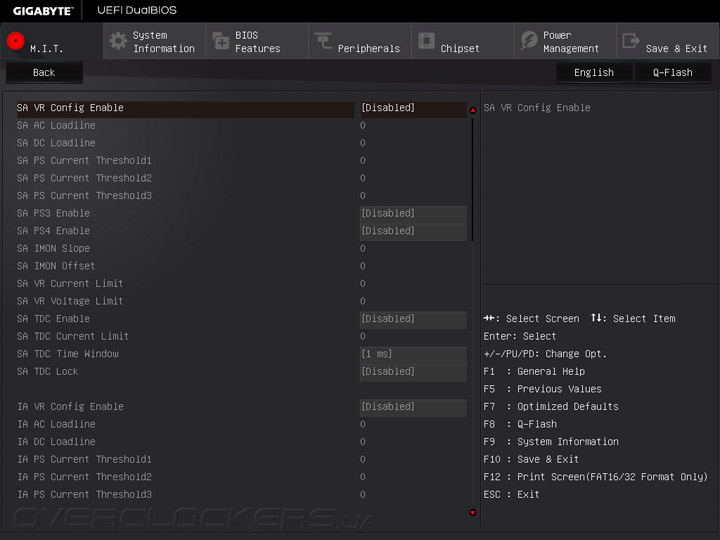

Унаследованный внешний образ UEFI от старших продуктов растерял пункты, позволяющие повысить быстродействие системы, а всего остального хватит для проведения обычной настройки перед началом или во время работы с ПК.
Комплектное ПО
От прочих изделий серии Ultra Durable этот продукт отличается наличием утилит Ambient LED и Intel Small Business Advantage. Первая появилась ввиду присутствия подсветки на плате, а вторая идёт дополнением к базовым возможностям системной логики.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Center (3D OSD, @BIOS, Ambient LED, Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, On/Off Charge, Platform Power Management, Smart Keyboard, Smart Recovery, Smart TimeLock, System Information Viewer, USB Blocker) |
| Сетевое | cFosSpeed Internet Accelerator Software |
| Дополнительное | Gigabyte Smart Switch, Intel Small Business Advantage & Basics |

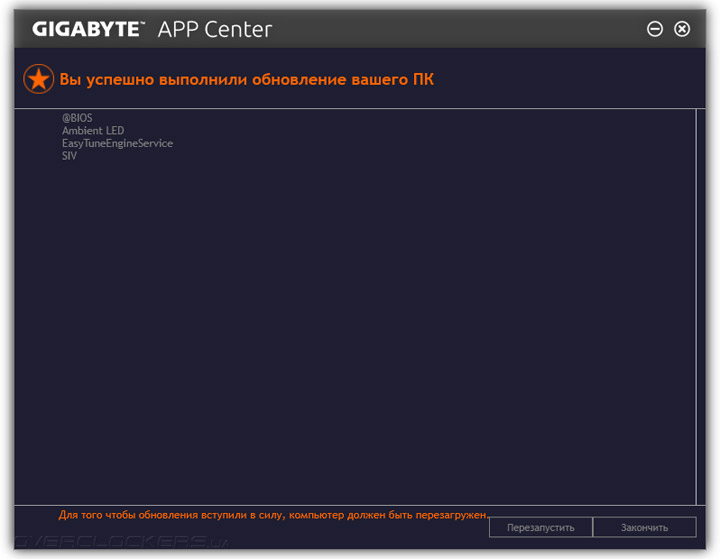

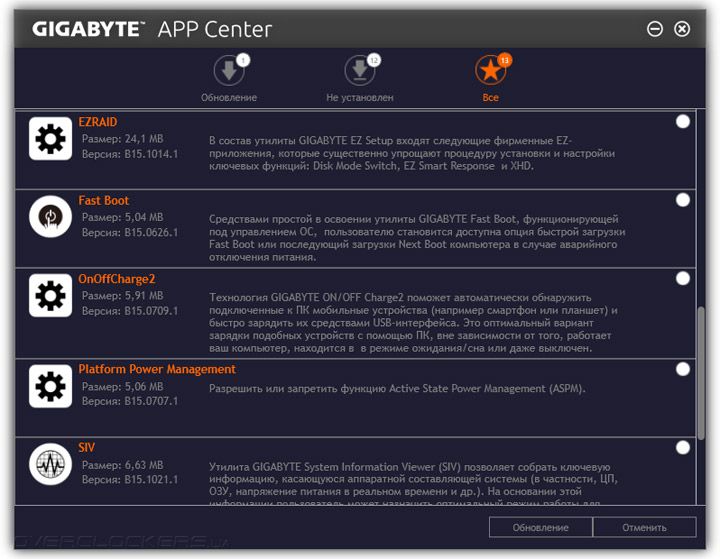

Все фирменные наработки объединены в единый APP Center с нехитрыми собственными настройками.

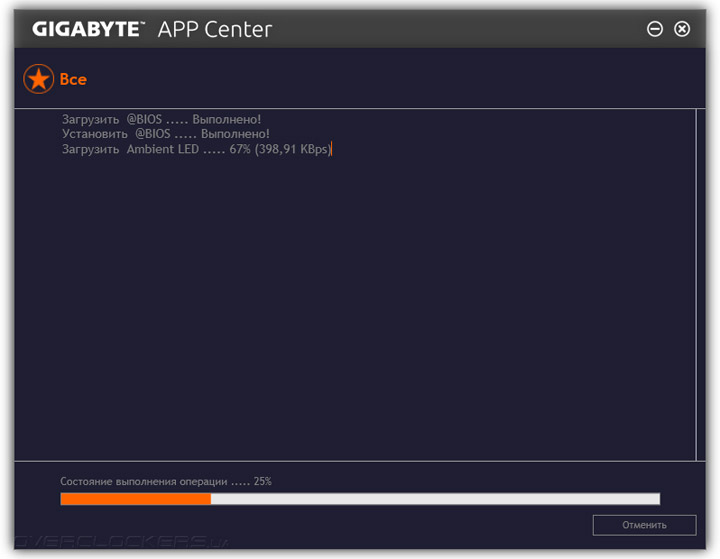

Помимо выбираемых для установки утилит, в обязательном порядке присутствует Live Update, этот модуль позволит найти свежие версии для инсталлированных версий либо доустановить желаемые, произведя загрузку их дистрибутивов из Сети.
В этот раз рассмотрим четыре утилиты.

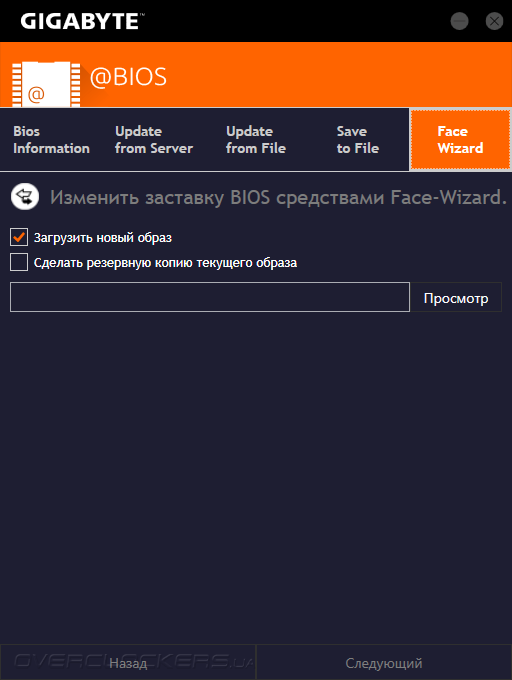

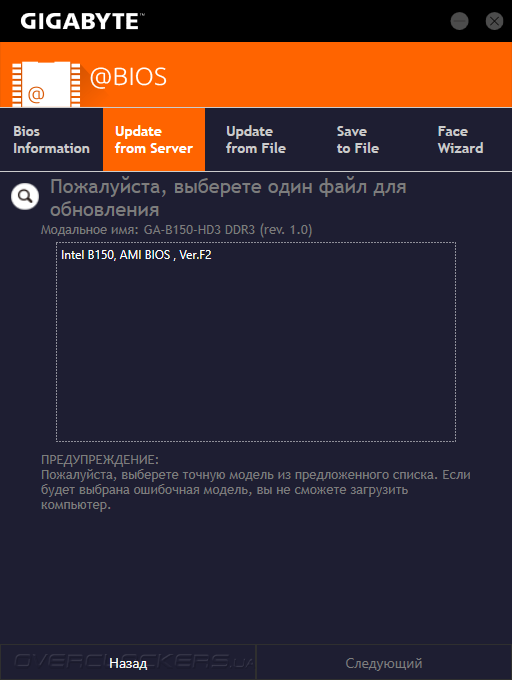

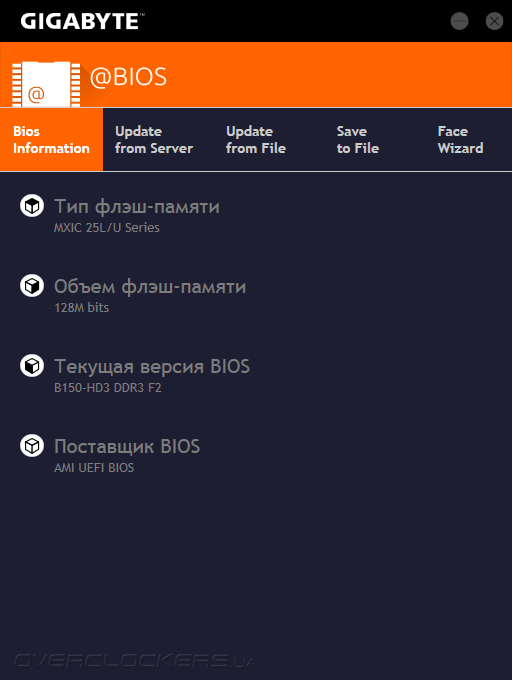

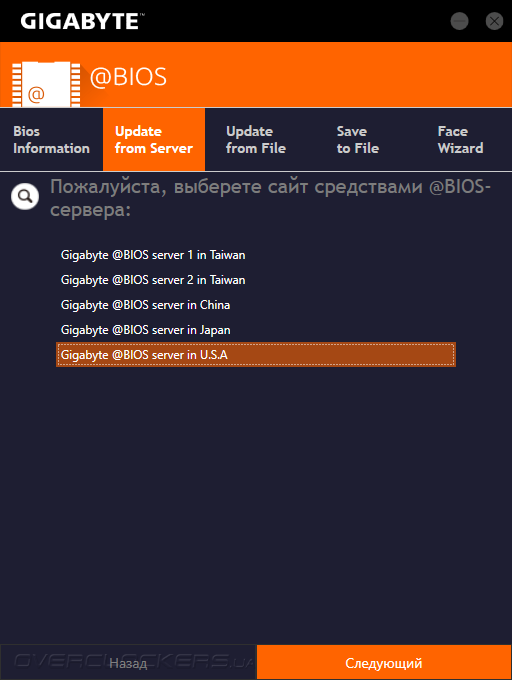

Загрузить свежую версию прошивки или сменить логотип стартового экрана поможет @BIOS.

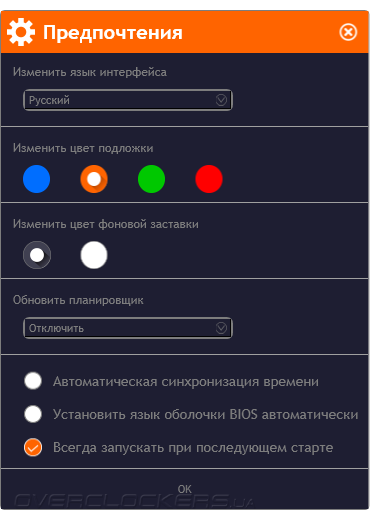

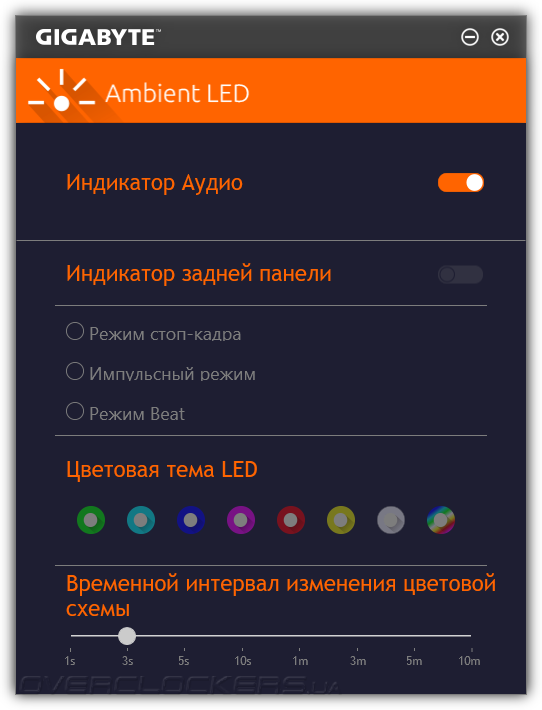

Утилита Ambient LED позволит лишь включить или отключить подсветку, а весь остальной богатый набор возможностей доступен на старших устройствах.

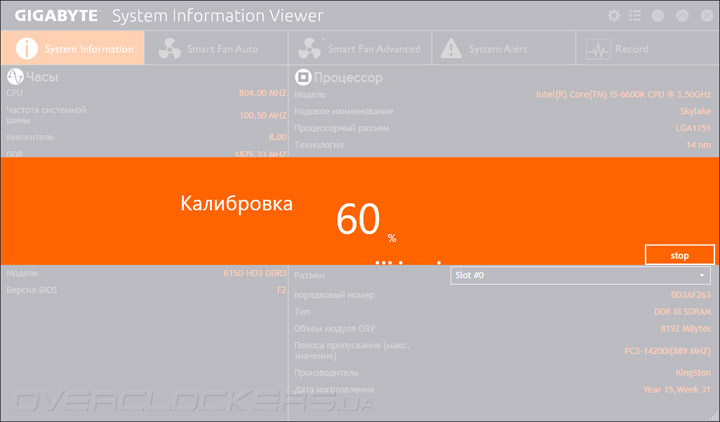

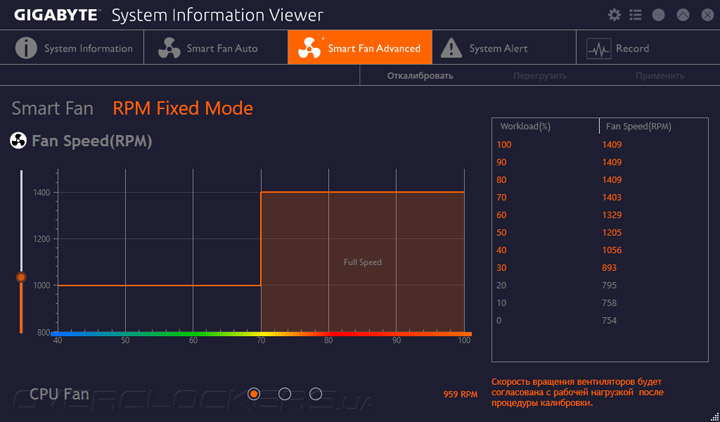

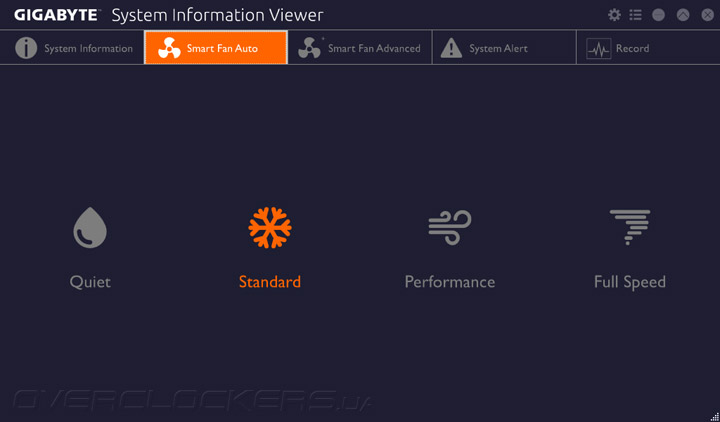

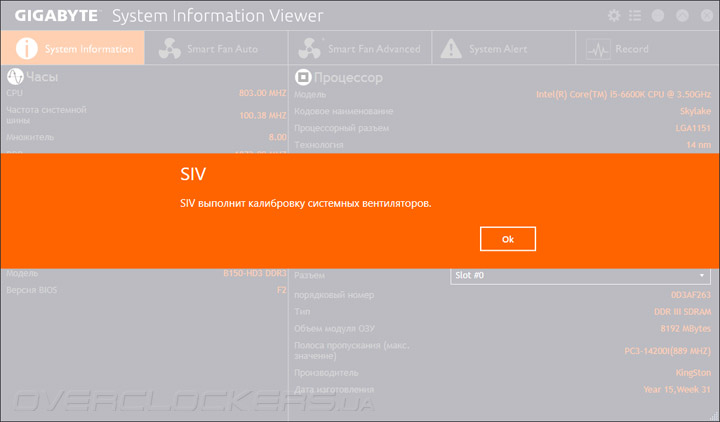

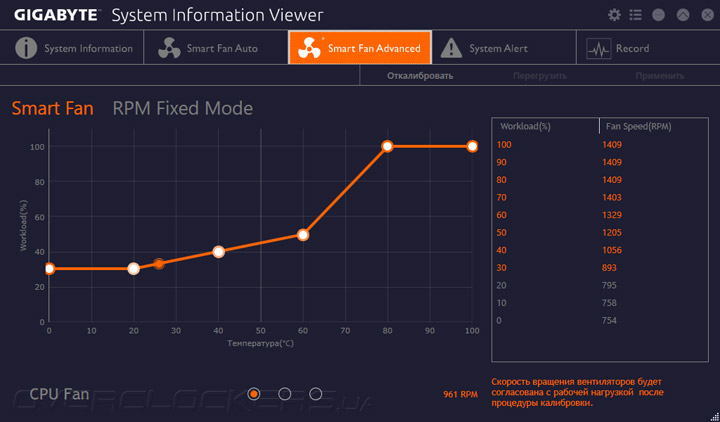

При первом запуске System Information Viewer проводит калибровку вентиляторов.
C определением возможностей системных компонентов проблем не было.
Настройка вентиляторов производится путём выбора готового профиля, как и в UEFI, или созданием своего, уникального. После проведения калибровки становится доступен паспорт каждого охлаждающего изделия. Выбор есть между интерактивным сценарием (изменения вступают в силу сразу, но нужно не забывать сохранять сформированный профиль настроек) либо фиксацией оборотов на единой отметке. При нагреве ЦП выше 70 °C вентиляторы станут работать на максимуме своих возможностей. Всего, напомню, у GA-B150-HD3 DDR3 три независимых канала.

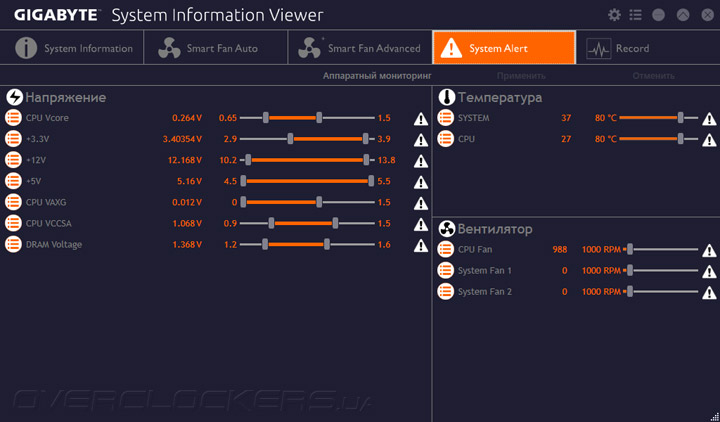

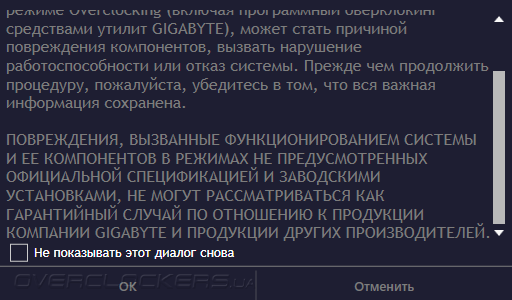

Оставшиеся две страницы — это модуль с уведомлением о выходе за заданные рамки ряда важных параметров и системных мониторинг. Регистратор до сих пор не научился переключаться между собственными вкладками.

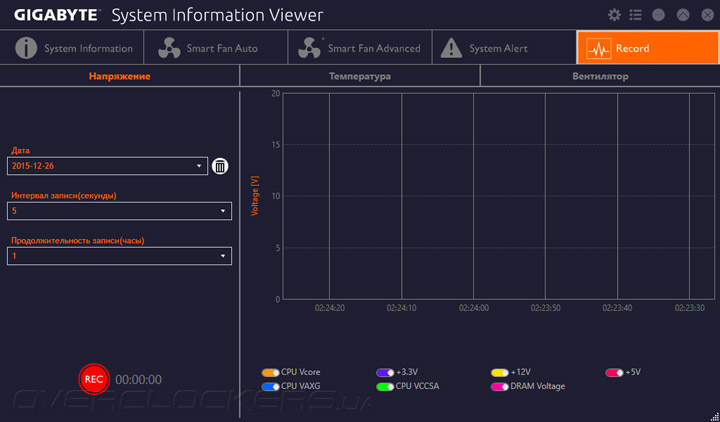

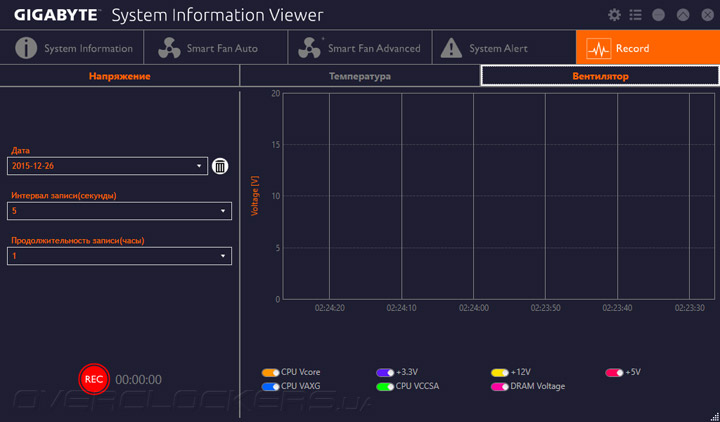

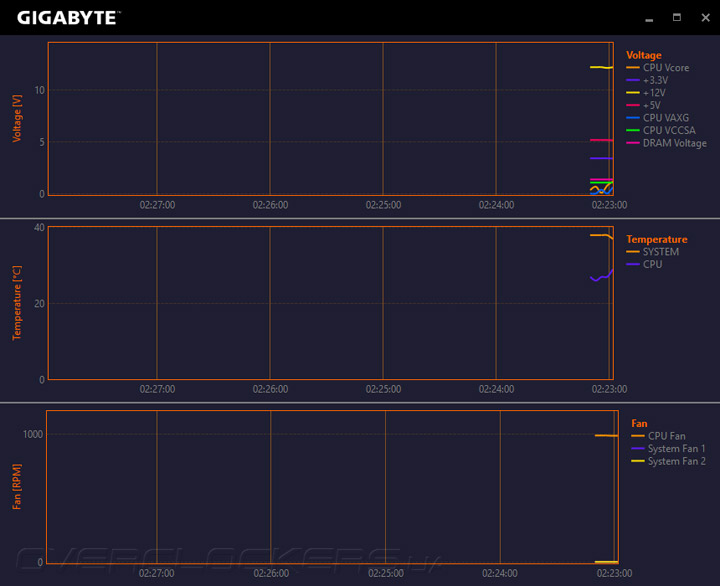

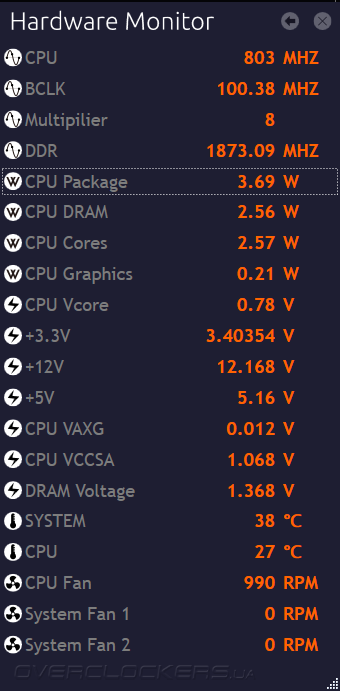

SIV может принимать вид компактного окна, где есть множество значений, меняющихся во времени.

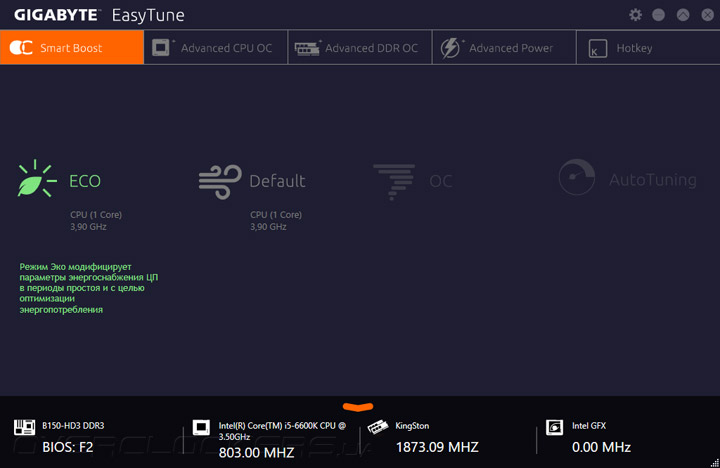

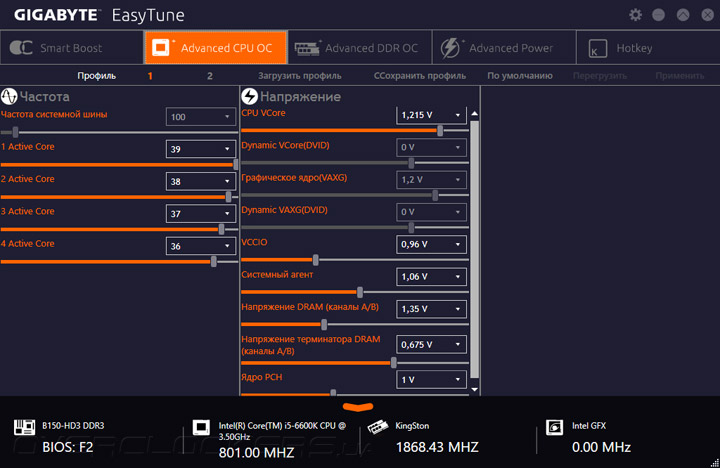

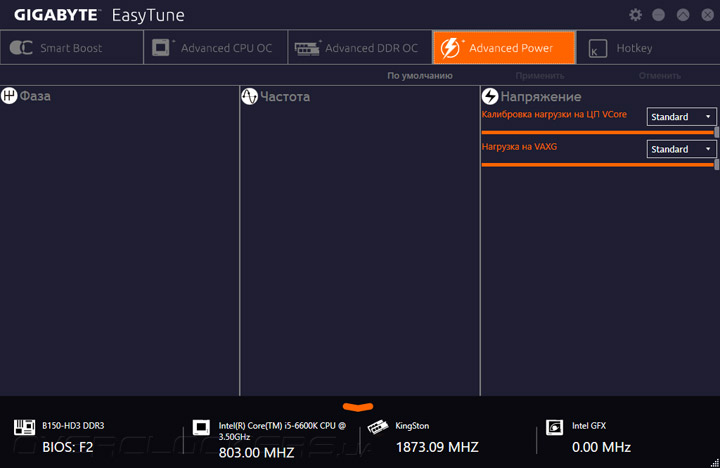

Интересно, какими возможностями располагает EasyTune.

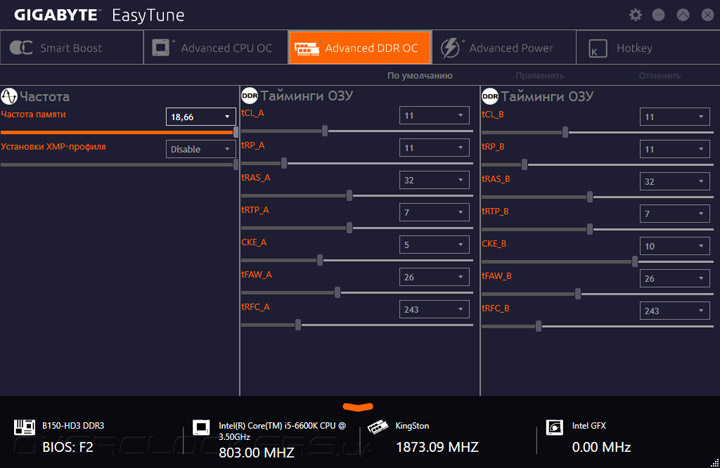

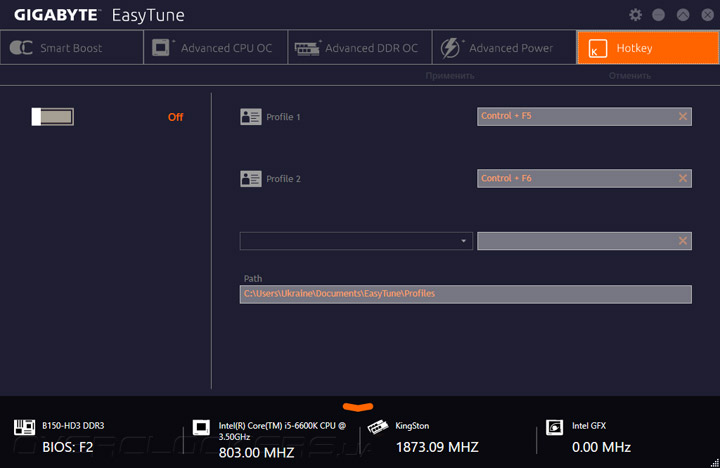

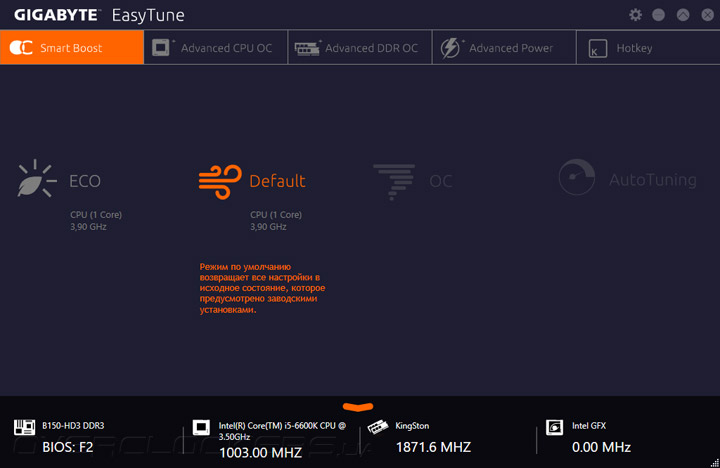

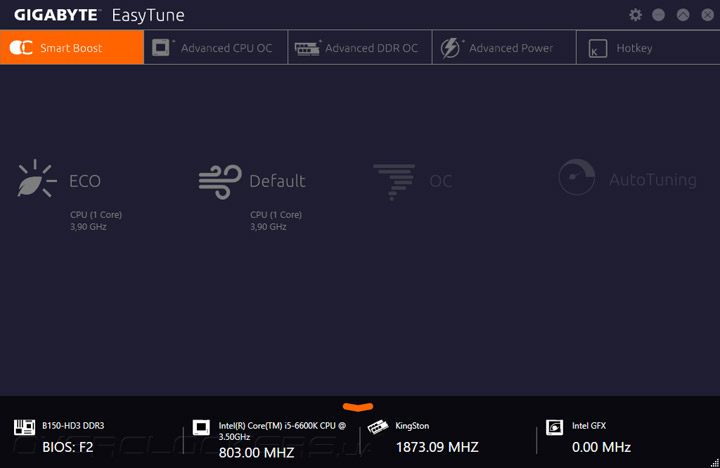

Первая вкладка продемонстрировала затенённые пункты «OC» и «AutoTuning». Пара других, судя по всему, между собой ничем не отличаются, ведь это штатные позиции для используемого ЦП.
Дополнительные настройки ничего нового относительно UEFI не обрели. Мог быть интересен пункт с профилями работы системы, но без разгона целесообразность его использования весьма сомнительна. Выходит, для этой модели платы EasyTune можно использовать лишь как визуализатор настроек BIOS.

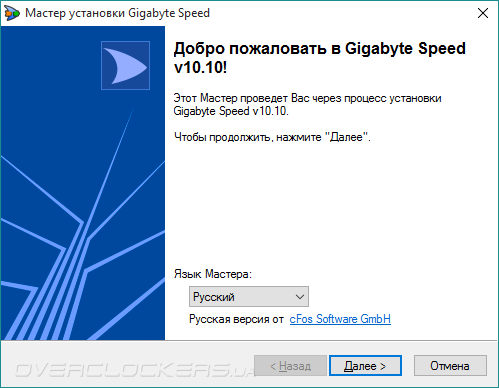

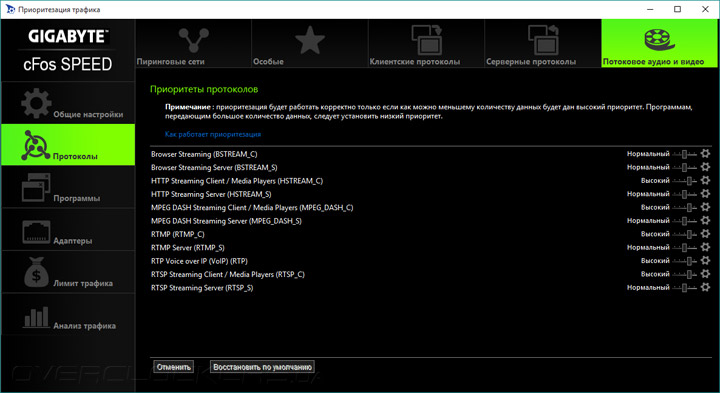

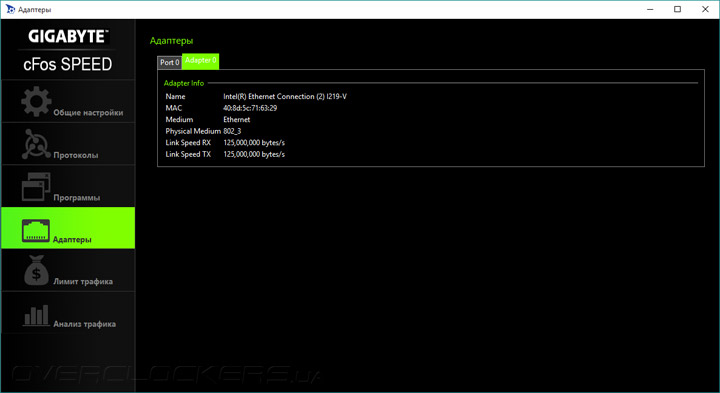

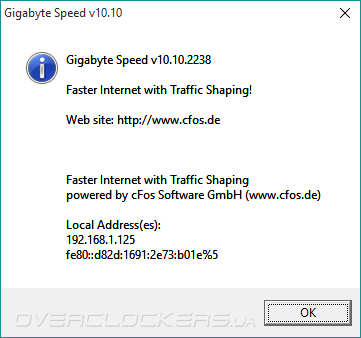

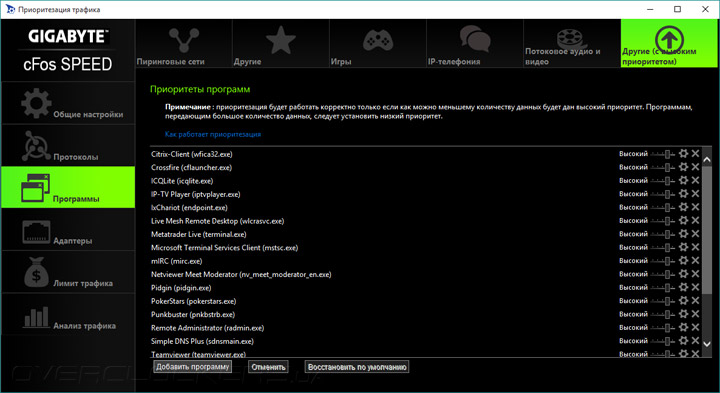

Gigabyte Speed, она же — cFosSpeed, инсталлировалась на Windows 10 без вопросов.

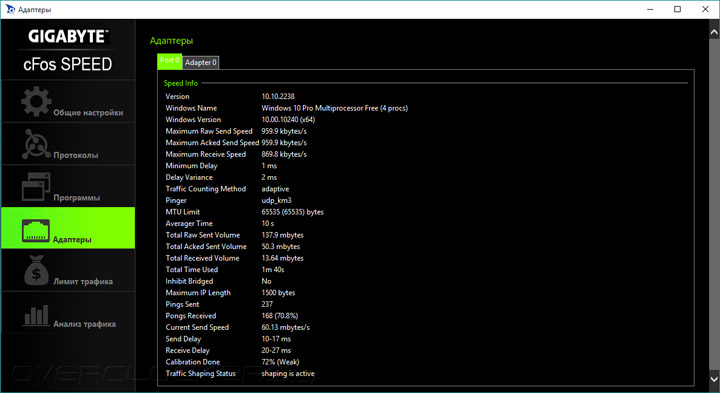

Эта утилита позволяет выбирать между сценарием использования сетевого соединения (лучший пинг или максимальная скорость), располагая при этом готовым набором приоритетов для целого ряда программ.

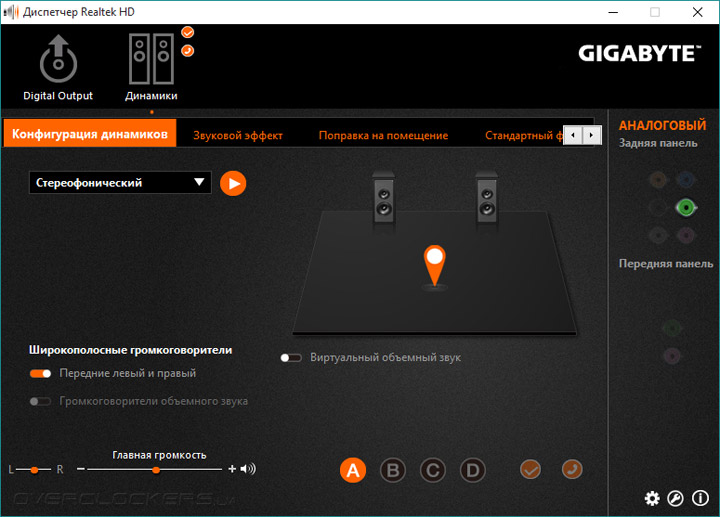

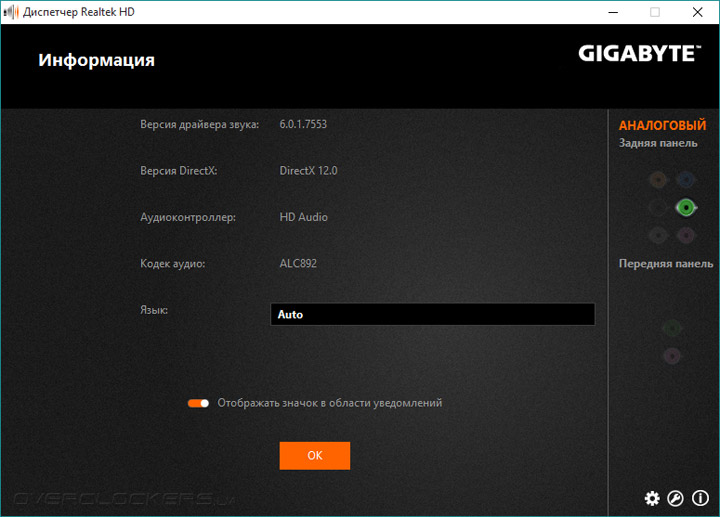

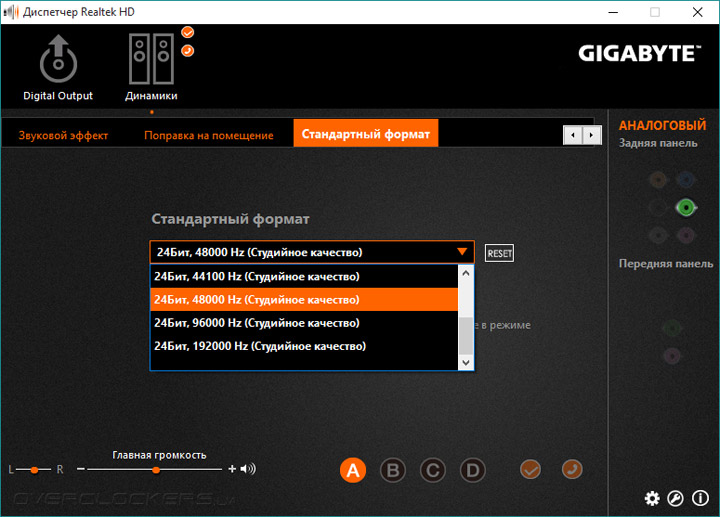

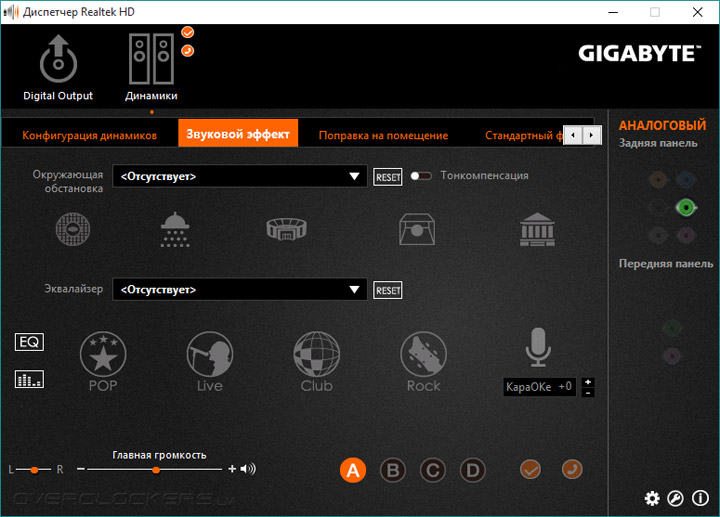

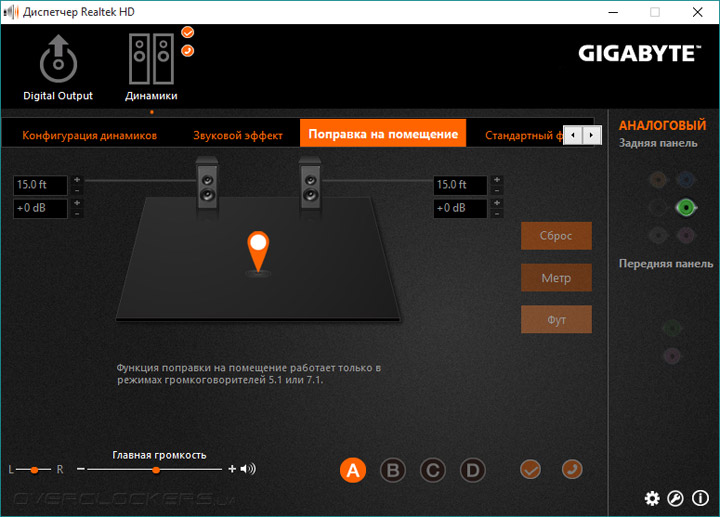

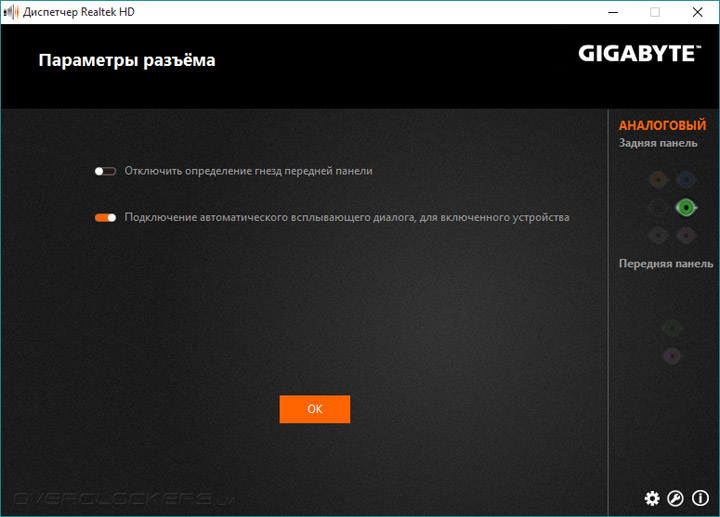

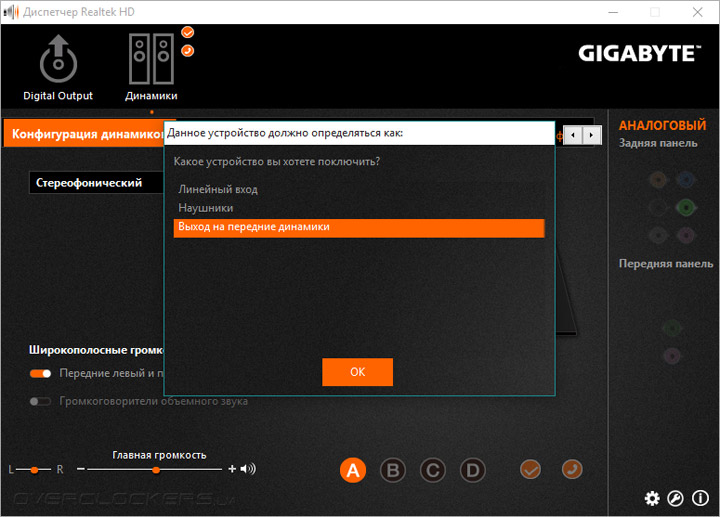

Звуковое оснащение довольствуется базовыми возможностями конфигуратора от Realtek, здесь можно выбрать среди пары профилей воспроизводящих устройств, немного разнящихся в оформлении и подаче музыкального материала. А именно, для наушников возрастет громкость и усиливаются НЧ. Само качество не будет откровением для дешёвого интегрированного звука: сцена зажата, артикуляция инструментов плохая. Посторонних шумов или наводок замечено не было, для нетребовательных пользователей всего этого будет достаточно, поскольку диапазон воспроизводимых частот всё же широкий.
Не предполагая наличия интересного бонусного программного оснащения, не пришлось расстраиваться и после личного знакомства с имеющимся набором. Наиболее полезной среди утилит является SIV, где тщательно можно настроить работу системных охладителей. Функциональности UEFI достаточно для проведения тонкой настройки ОЗУ, об этом — в следующей части обзора.
Разгонный потенциал

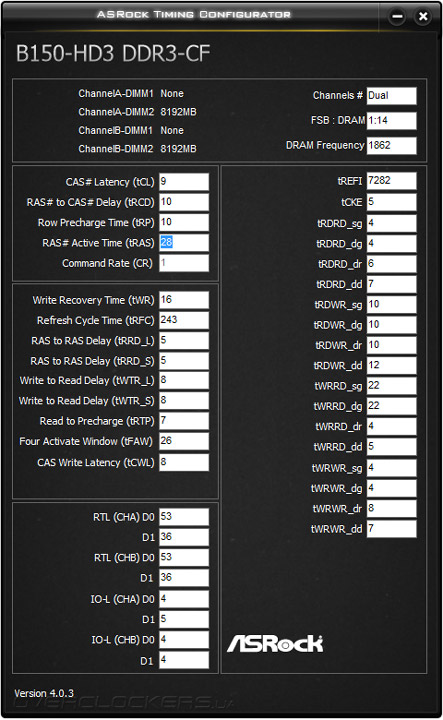

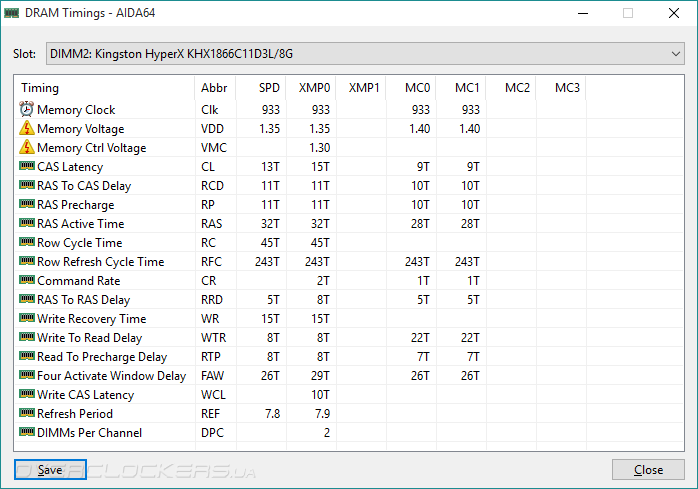

Штатной частотой нашего комплекта ОЗУ является максимально возможная на используемой плате 1866 МГц, а потому в качестве «разгона» можно лишь снизить задержки. Как это было и с ASUS H170M-E D3, набор модулей заработал с конфигурацией 9-10-10-28-1T.

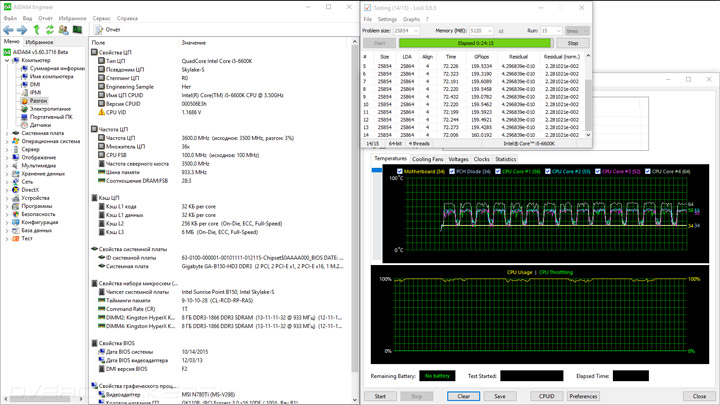

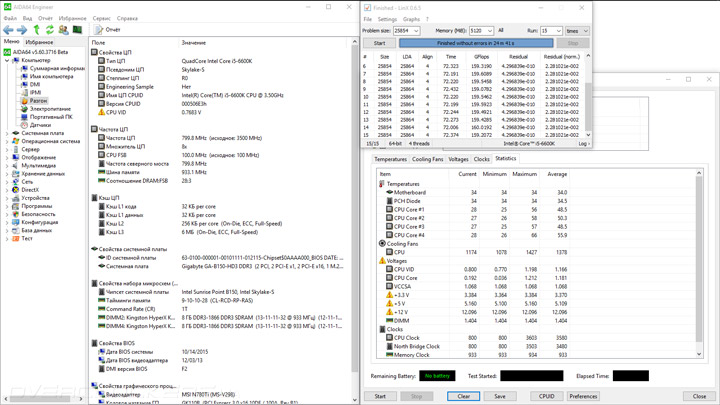

Напряжение в UEFI фиксировалось на отметке 1,39 В, а реально составило 1,404 В.
Интересна температура силовой части при такой нагрузке, она в точности совпала с показаниями, которые фиксировались при тестировании ASUS H170M-E D3 (там радиатор не используется) — 60 °С. Охладитель в верхней точке прогрелся всего до 41 °C.

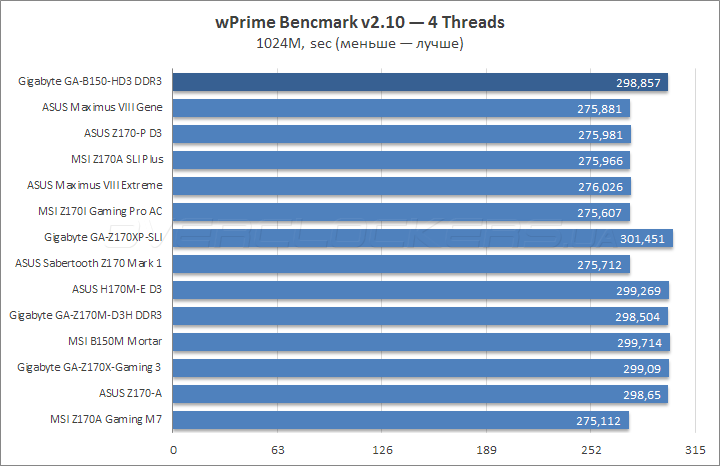

Испытуемая немного уступила в показателях LinX 0.6.5 оппоненту при прочих равных условиях тестирования, а потребление стенда составило 38–131 Вт. В случае установки неработоспособных параметров устройство самостоятельно проводило цикл отключения/включения с последующим предложением внести правки без сброса уже установленных значений, за что получает положительную оценку.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-6600K (3,5 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX HX318LC11FBK2/16 (2x8 ГБ, 1866, 11-11-11-32-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 10 Pro x64 (10.0.10240);
- драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.60 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.0;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- BioShock Infinite (1.1.25.5165);
- Hitman: Absolution (1.0.447.0);
- Total War: Attila (1.2.1.0).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 |
|---|---|---|---|---|
| Gigabyte GA-B150-HD3 DDR3 | F2 | 5.60.3716 | 4.1.643-x64 | 1.5.915 |
| ASUS Maximus VIII Gene | 1202 | 5.60.3703 | 4.1.643-x64 | 1.5.915 |
| ASUS Z170-P D3 | 0509 | 5.50.3657 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A SLI Plus | 1.0E | 5.50.3643 | 4.1.643-x64 | 1.5.915 |
| ASUS Maximus VIII Extreme | 1104 | 5.50.3643 | 4.1.643-x64 | 1.5.915 |
| MSI Z170I Gaming Pro AC | 1.34 | 5.50.3634 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170XP-SLI | F5f | 5.50.3626 | 4.1.643-x64 | 1.5.915 |
| ASUS Sabertooth Z170 Mark 1 | 1101 | 5.50.3620 | 4.1.643-x64 | 1.5.915 |
| ASUS H170M-E D3 | 0702 | 5.50.3610 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170M-D3H DDR3 | F2 | 5.50.3604 | 4.1.643-x64 | 1.5.915 |
| MSI B150M Mortar | C.09 | 5.30.3561 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170X-Gaming 3 | F3 | 5.30.3542 | 4.1.643-x64 | 1.5.915 |
| ASUS Z170-A | 0504 | 5.30.3521 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A Gaming M7 | 1.54 | 5.30.3516 | 4.1.643-x64 | 1.5.915 |
Результаты тестирования
Никакими специальными механизмами, направленными на рост быстродействия системы, GA-B150-HD3 DDR3 не обладает, потому все тесты проводились буквально со всеми настройками по умолчанию.

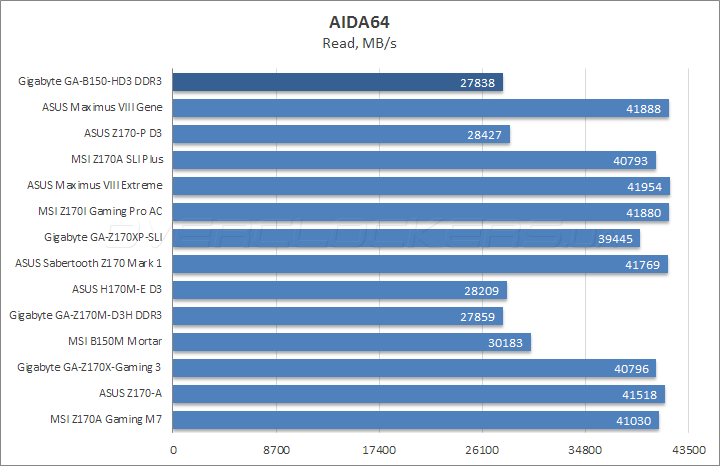

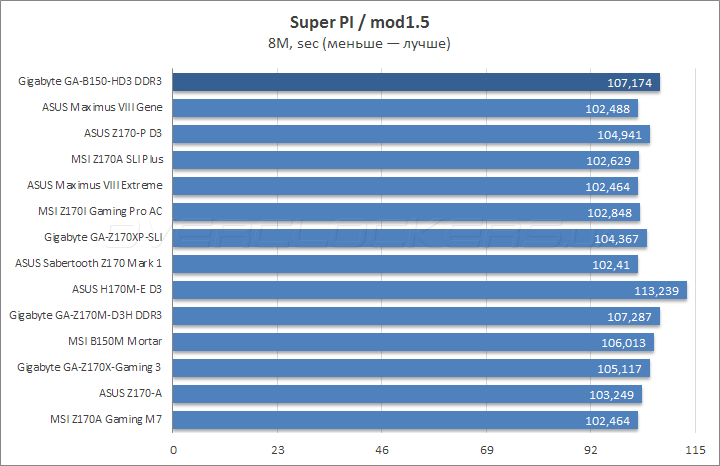

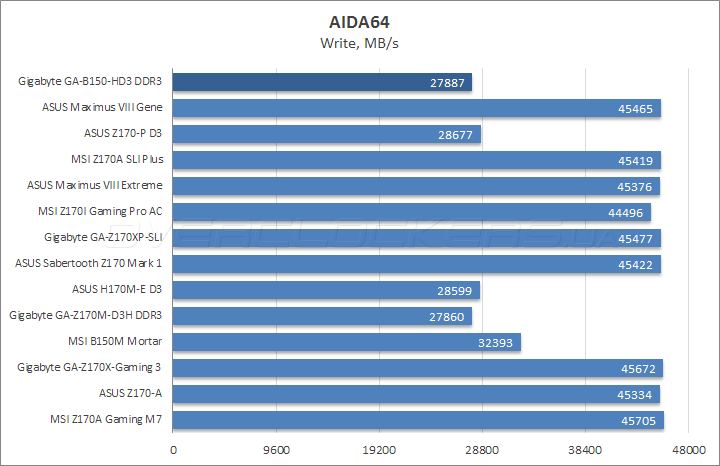

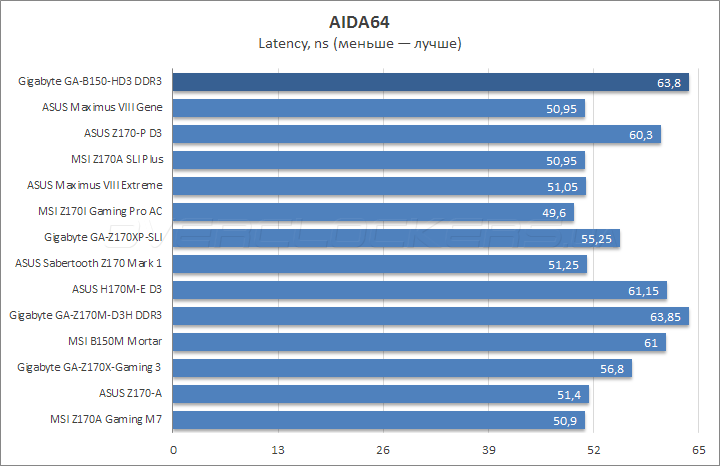

Производительность подсистемы памяти немного ниже, чем у продукции ASUS, но на одном уровне с моделью GA-Z170M-D3H DDR3.

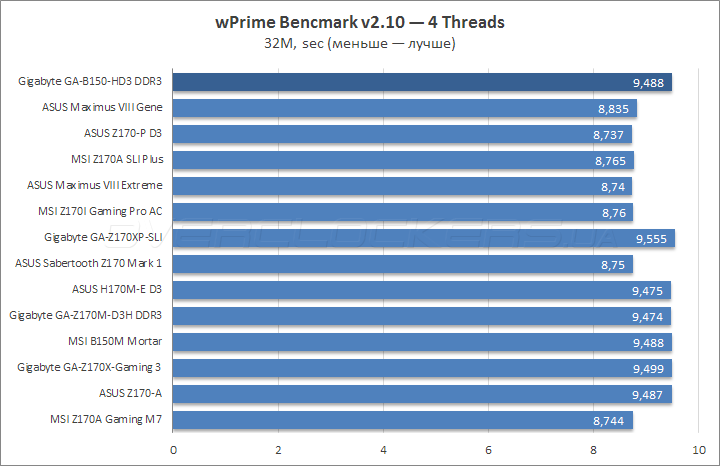

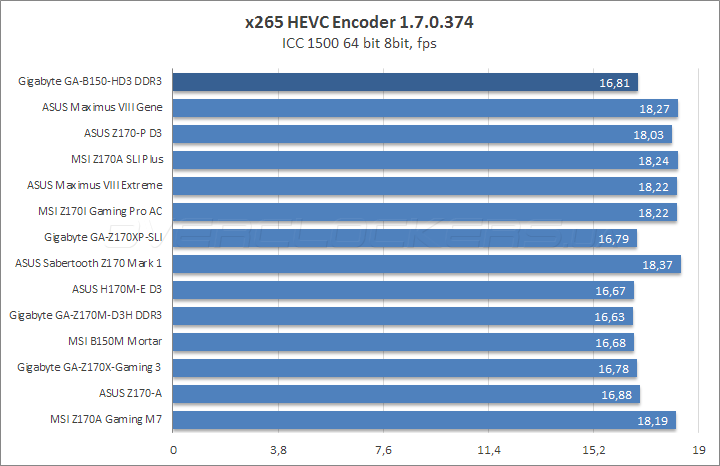

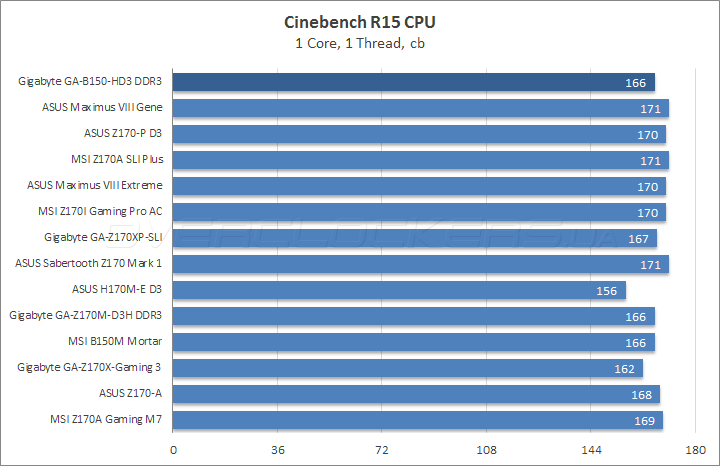

При точных расчётах ASUS Z170P-D3 вырывается вперёд за счёт большей действующей частоты ЦП. Наша испытуемая идёт вровень с MSI B150M Mortar, где использовалась память типа DDR4.

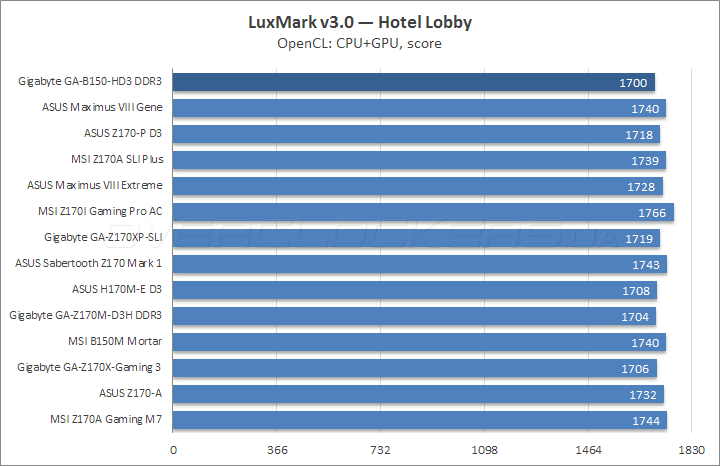

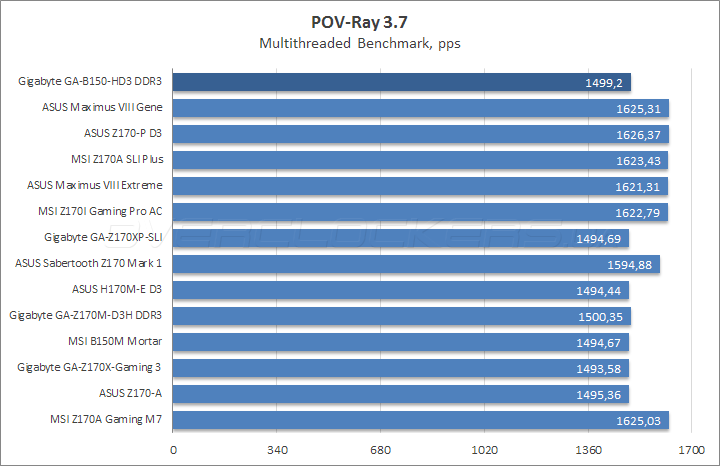

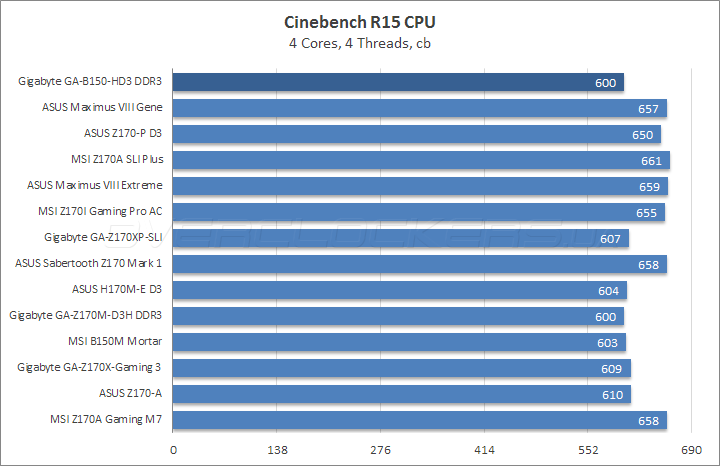

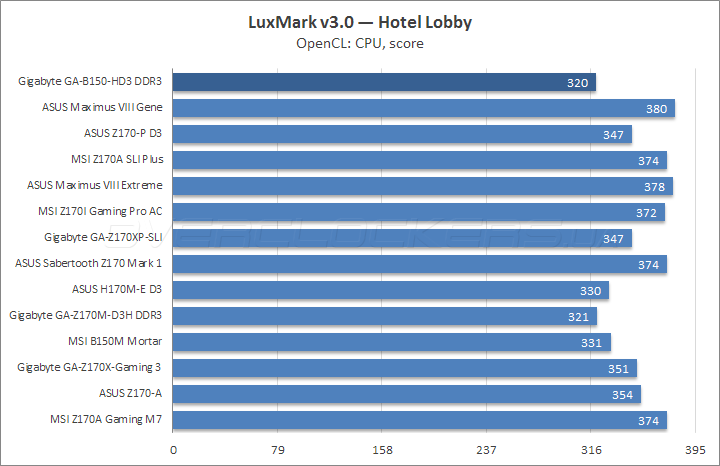

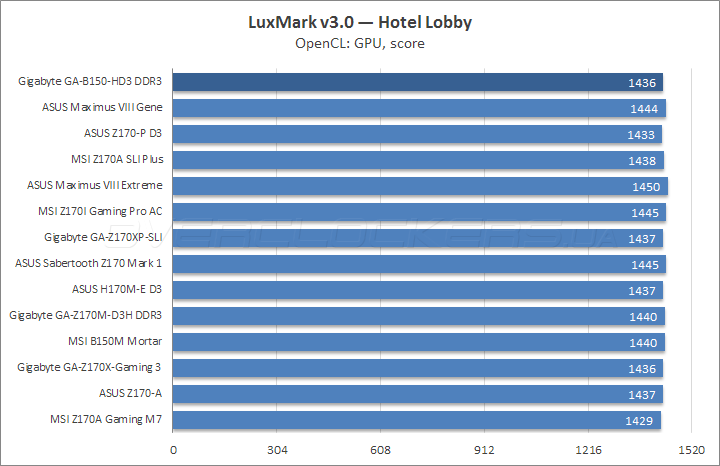

В целом неплохо GA-B150-HD3 DDR3 выступает и в более сложных бенчмарках, где-то отставая, а где-то и опережая конкурентов.

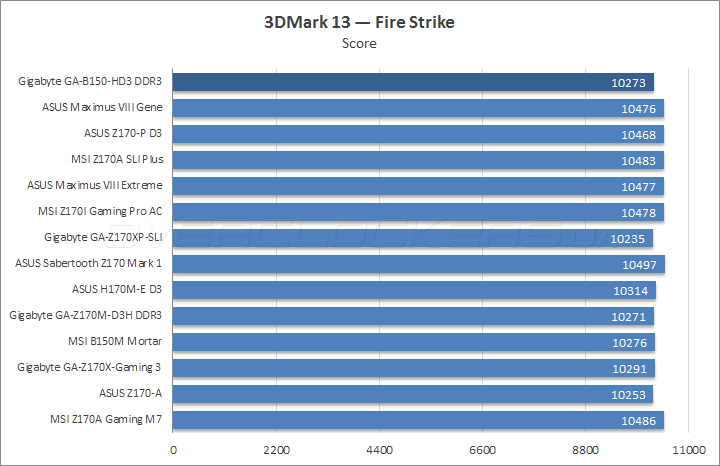

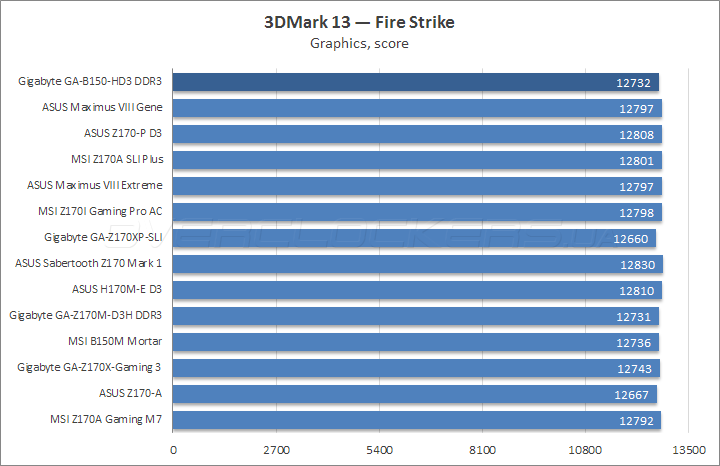

3DMark не выявил в ней самого слабого участника, быстродействие обычное как для cистем, где Core i5-6600K работает согласно формуле Turbo Boost.

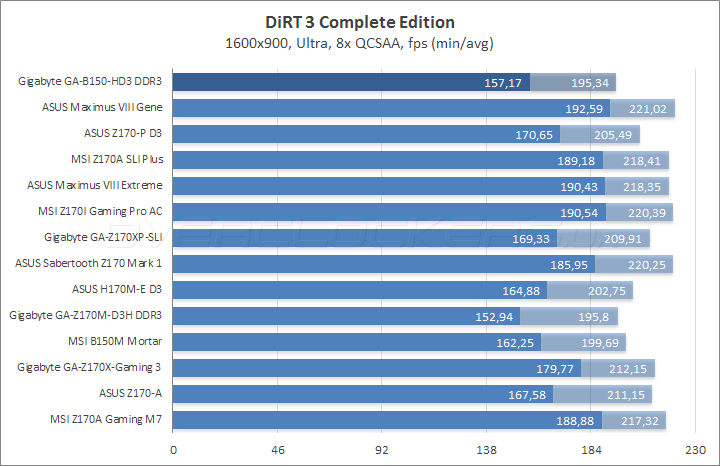

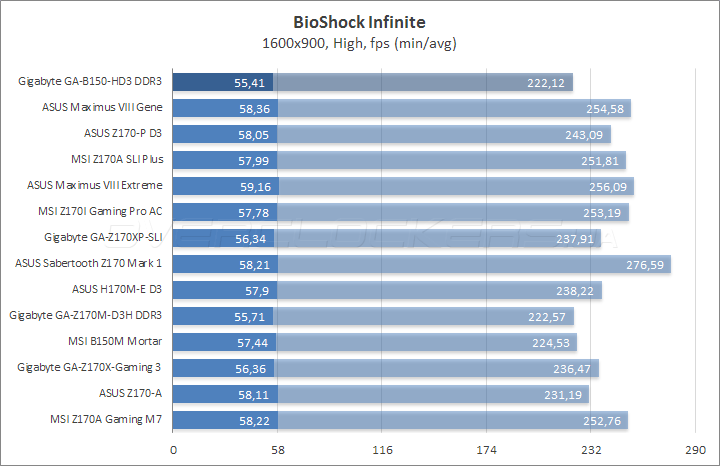

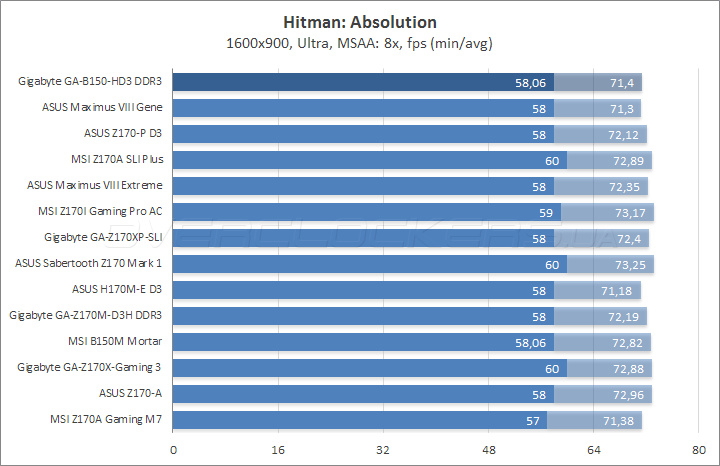

Наиболее критичным приложением для ОЗУ является DiRT 3. Здесь рассматривая модель уступила ASUS H170M-E D3, где использовалась такая же память, и чуть меньше отстала от MSI B150M Mortar с DDR4.

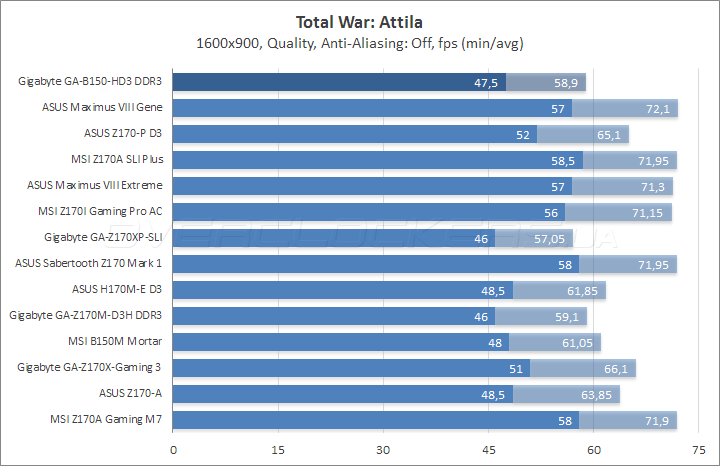

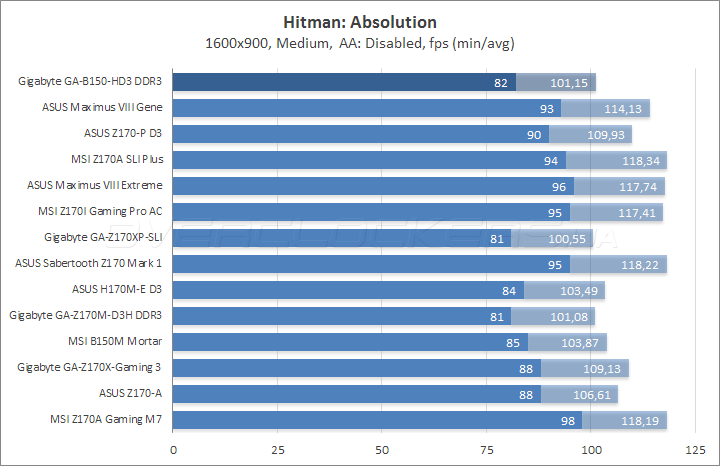

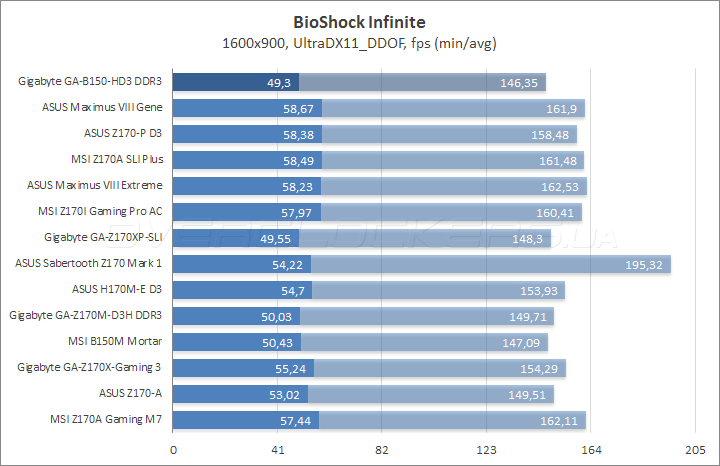

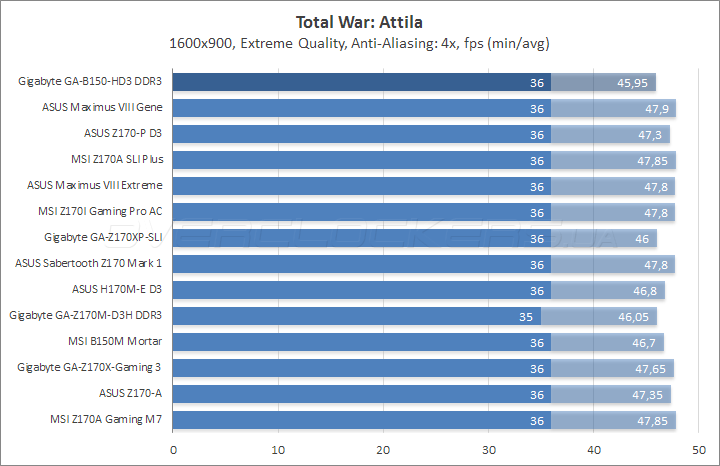

Подобные выводы можно написать для каждой из запущенных игр. Везде GA-B150-HD3 DDR3 достаётся роль догоняющей, хотя отставание практически символическое.
Энергопотребление системы

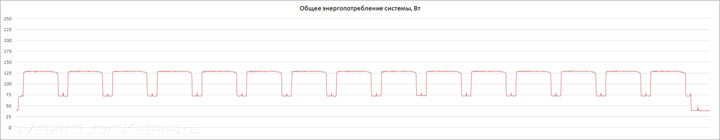

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

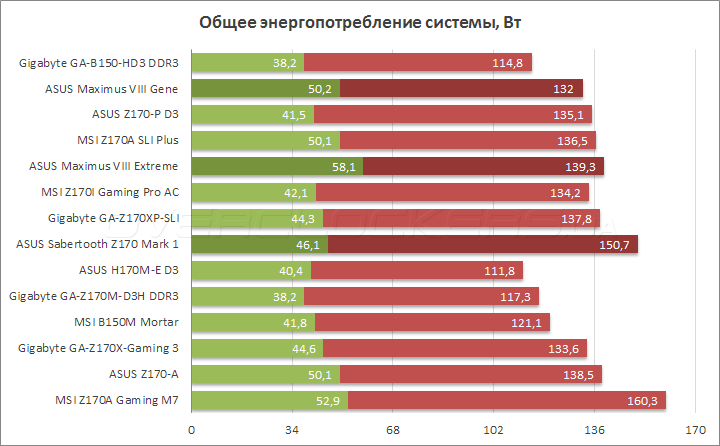

Устройство оказалось весьма экономичным, и это при активированной подсветке, работающей сразу после первого пуска. Особых средств по уменьшению потребления нет, разве что самостоятельного можно пытаться снизить напряжения CPU, SA и IO, но смысла в этом немного, ведь и без того всё практически образцово.
Вывод
Участница обзора обладает важным свойством — невысокой стоимостью, относительно рассмотренных прежде ближайших конкурентов. Экономия может сказаться в игровой среде, где GA-B150-HD3 DDR3 получила сниженные на пару процентов результаты. В обычных, рабочих приложениях этого не было замечено. Процесс настройки, эксплуатации никаких проблем не выявил. Оказалось, радиатор для системы питания процессора здесь фактически не нужен, но с ним всё выглядит немного интереснее. Нельзя забывать про богатое оснащение изделия разного рода интерфейсами, в том числе, серьёзно устаревшими.
Плата подходит для решения различных задач, она может стать основой для современного мощного ПК. Здесь нет множества новейших современных интерфейсов вроде DisplayPort или USB последней ревизии с гнездом типа С на задней панели. Отсутствует бонусное ПО для звука, да и сам кодек привлечён не самый выдающийся. Если стоит цель с ограниченными затратами обзавестись стабильно функционирующим изделием, способным принять на борт четыре модуля устаревающей памяти типа DDR3(L), и имеющим в запасе ряд самых разных интерфейсов, то рассмотренная модель может стать неплохим вариантом для приобретения.
