Обзор материнской платы ASUS H170M-E D3 для процессоров Intel Skylake-S и оперативной памяти типа DDR3L

С анонсом последнего поколения процессоров Intel мировому сообществу энтузиастов стало известно о тотальном ограничении разгонных возможностей материнских плат, которые прежде удавалось тем или иным способом активировать на недорогих устройствах. В нашей лаборатории на тестах побывали преимущественно имиджевые решения, поэтому сегодня будет предпринята опрометчивая попытка разгона на изделии, претендующем на полноценное звание «офисной» модели.

ASUS H170M-E D3 является практически самым дешёвым на рынке устройством, основанным на базе H170, где есть четыре слота для ОЗУ типа DDR3(L), тем самым она может претендовать на место в обновлённом ПК пользователя, производящего апгрейд с предыдущих поколений. Здесь нет дополнительных контроллеров, не беря во внимание наличие слота PCI, да и гнёзд SATA тоже решили разместить всего четыре.

ASUS H170M-E D3

Звуковая и сетевая подсистемы использованы самого начального уровня. Полный набор возможностей собран в таблице:

Модель ASUS H170M-E D3
Официальная страница продукта в Сети asus.com
Чипсет Intel H170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 8 х 3.1 Gen1 (4 разъёма на задней панели, H170)
6 x 2.0 (2 разъёма на задней панели, H170)
SATA Express
Serial ATA 4 x SATA 6 Гбит/с (H170)
RAID 0, 1, 5, 10 (SATA, H170)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 224
Дополнительные возможности Поддержка AMD 2-Way CrossFireX, LPT header
Цена в рознице $115

Также интересен её уровень быстродействия, памятуя невыразительные результаты младших плат от ASUS с сокетом LGA1150.

Упаковка и комплектация

Коробка небольшая, стиль оформления не изменился. Из интересного можно отметить рекламу инвайта для игры World of Warships.

ASUS H170M-E D3

На тыльной стороне можно ознакомиться с фотографией устройства, изучить основные характеристики, собранные в таблице. Половина полезной площади отведена под описание фирменных технологий ASUS, сделан акцент на распайке новейшего слота M.2.

ASUS H170M-E D3

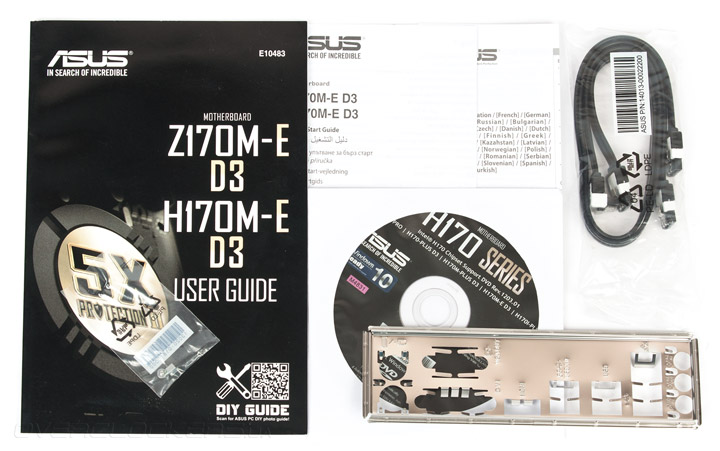

Комплект поставки не выходит за рамки базового, здесь есть:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • крепёжный винт и стойка для устройств формата M.2.
ASUS H170M-E D3


Внешний вид

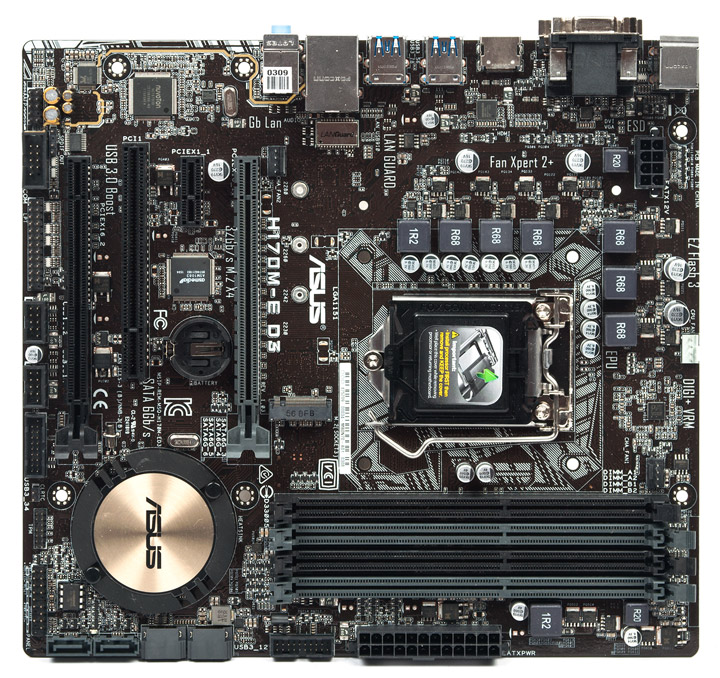

Размеры платы не дотягивают до полного формата mATX. Всего есть шесть точек крепления. Какие-либо выгодные отличительные черты отсутствуют — нет подсветки, кнопок или переключателей, всевозможных индикаторов. Распаян лишь миниатюрный светодиод зелёного свечения, ответственный за отображение наличия напряжения на плате.

ASUS H170M-E D3

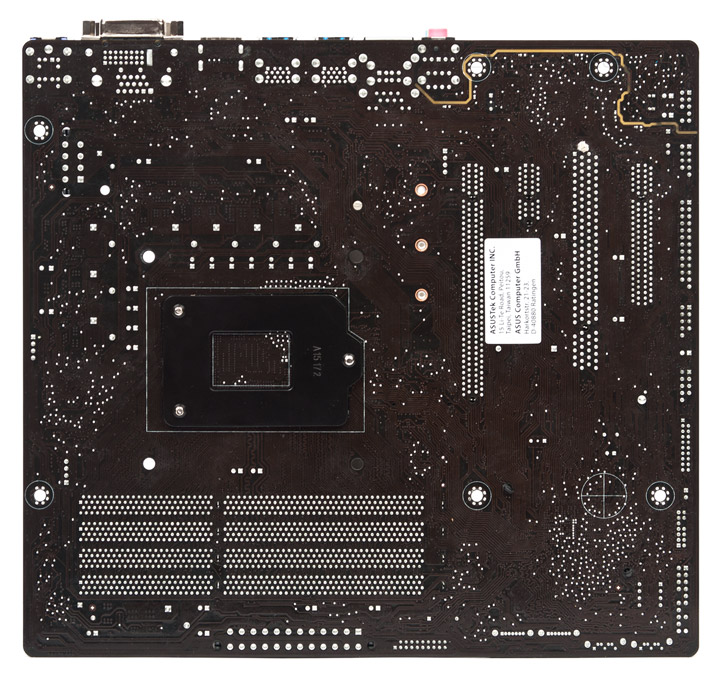

Сзади нет никаких электронных компонентов, а значит, ничего не станет препятствовать процедуре монтажа.

ASUS H170M-E D3

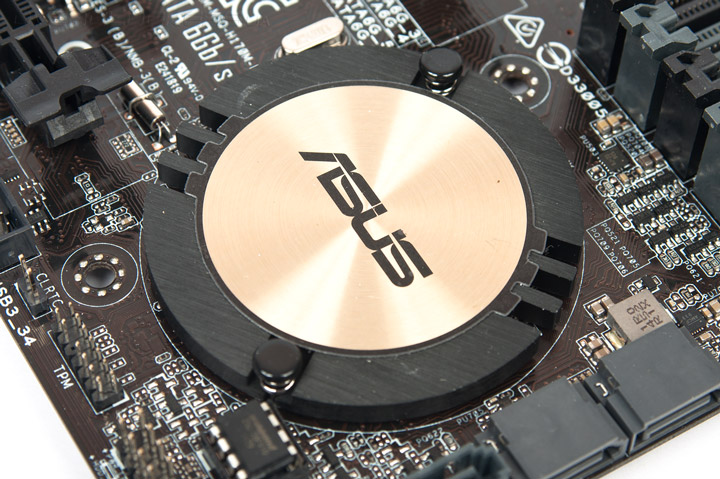

Чипсет накрыт массивной охлаждающей конструкцией, закреплённой при помощи пластиковых защёлок.

ASUS H170M-E D3

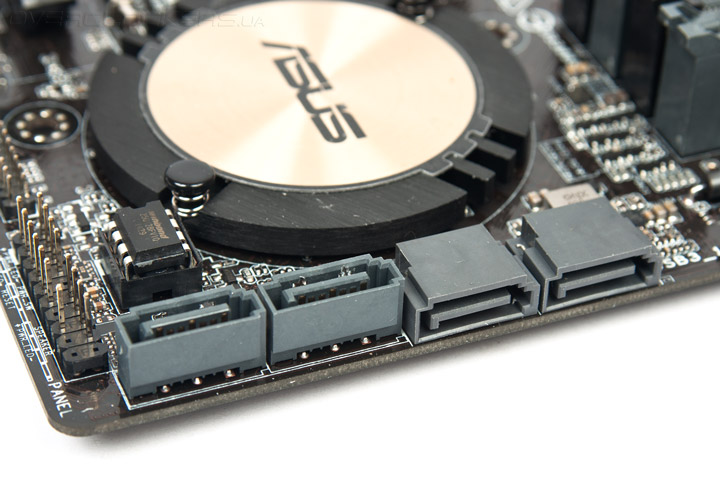

Гнёзда SATA приютились в правом нижнем углу, там не нашлось даже места для их маркировки. Она выполнена под верхним гнездом PCI-E x16.

ASUS H170M-E D3

Меньшее число SATA, относительно максимальных возможностей PCH, призван компенсировать актуальный на сегодняшний день разъём M.2.

ASUS H170M-E D3

Дополнительных колодок для нужд внешних гнёзд USB достаточно: есть пара под каждый тип ревизии — второй и третьей (начальной) версии.

ASUS H170M-E D3

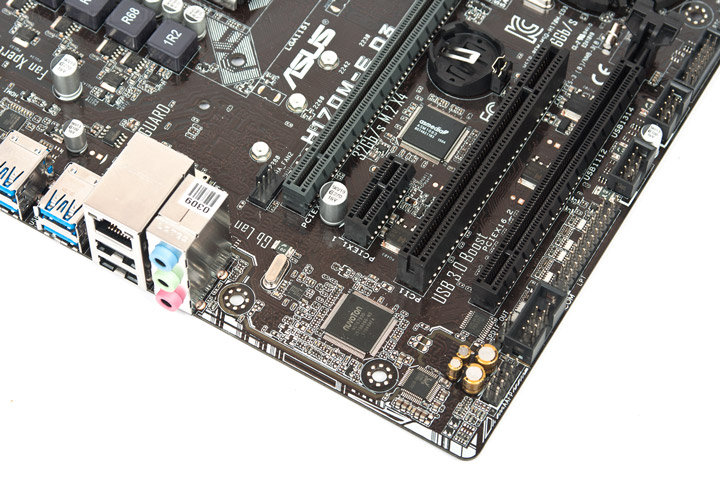

Верхний слот PCI-E x16 относится к ЦП, а нижний — к PCH. Удачно разместили уже устаревший PCI.

ASUS H170M-E D3

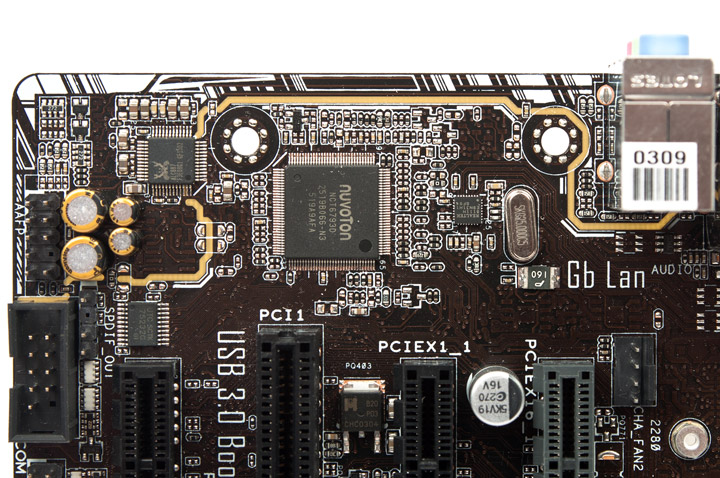

Сеть и звук одни из самых простых из ассортимента Realtek. Здесь нет операционного усилителя, фильтра по питанию тоже не видать. Наибольший взнос в облагораживание реализации звуковой составляющей вносит изолирующий зазор, выполненный больше для вида.

ASUS H170M-E D3

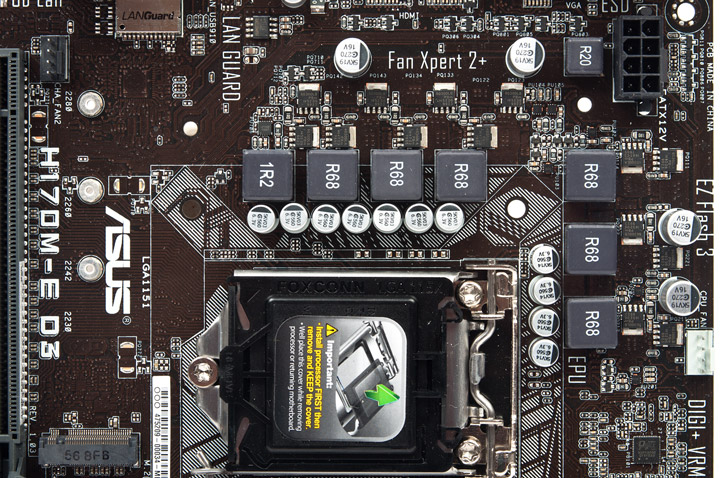

Основу стабилизаторов питания ЦП и интегрированного ГП составляет ШИМ-контроллер ASP1400B. Ему в этом помогают шесть внешних драйверов, то есть схема работы описывается формулой 4+2 канала. Ещё один силовой узел ответственен за формирование напряжения для «системного агента». Используются силовые элементы производства NXP Semiconductors моделей PH6030AL и PH4030AL. Для нужд ЦП привлекаются по одной единице каждой, а для ГП и CPU SA — по паре PH6030AL. Охлаждающих элементов здесь не предусмотрено.

ASUS H170M-E D3

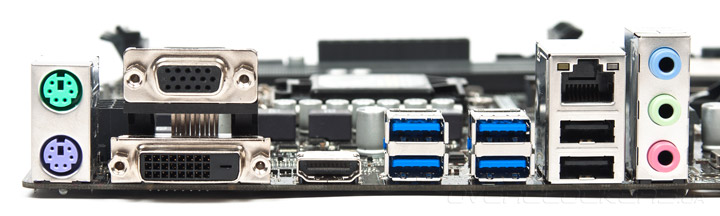

Выходов для аудиогнёзд всего три, а благодаря высвобожденному месту разместили целых два PS/2, ещё есть шесть USB разных версий. В довесок наличествуют три видеовыхода. Весьма неплохой набор. Выход HDMI дополнен конвертером уровней сигналов ASM1442. D-Sub реализован посредством конвертера DP–VGA модели IT6516BFN.

ASUS H170M-E D3

Оснащение достаточное, но куда больший интерес вызывает наполнение UEFI.
