Обзор материнской платы Gigabyte GA-B150-HD3 DDR3 для процессоров Skylake и памяти DDR3

Разгон процессора и комплекта оперативной памяти не всегда входят в планы покупателя нового ПК, потому фокус его внимания часто смещается в нижний ценовой диапазон современных материнских плат. Сегодня все сегменты рынка перенасыщены различными предложениями, и чаще всего в прайс-листах розничных компаний встречаются представители «офисных» систем, где во главу ставится базовый функционал и максимальное снижение конечной стоимости. Некоторой части потребителей хочется выбрать плату «с запасом», то есть имеющую адекватное (порой — излишне сложное) строение подсистемы питания. Ещё было бы неплохо иметь набор всевозможных интерфейсов «на будущее». Производители системных плат всегда идут на встречу, стараясь угодить покупателям, и нынешний представитель производства Gigabyte как раз входит в подобную группу.

Модель GA-B150-HD3 DDR3 оснащена радиатором, охлаждающим силовые цепи, интересно будет узнать, насколько он действительно полезен. Энтузиасты, отслеживающие современные тенденции, в курсе поворота событий вокруг процессоров, обладающих не свободным множителем, — сейчас ведущие инженеры компаний трудятся над тестовыми сборками UEFI, позволяющие разблокировать разгон на платах, где используется старший набор системной логики — Intel Z170. До младших представителей серий дело ещё не дошло, а потому вряд ли подсистема питания здесь будет серьёзно нагружена.

Gigabyte GA-B150-HD3 DDR3

Имеется четыре слота для оперативной памяти типа DDR3L. Дополнительными контролерами продукт не оснащён (не считая моста для реализации интерфейсов PCI), оттого необычно насчитать целых восемь разъёмов SATA, пара которых включена в SATA-E. Впервые я вижу подобную хитрость — последний порт будет задействован при помощи свитчей. Также есть и компактный M.2, он тоже делит ресурсы между традиционными шестью гнёздами. Чипсетный слот PCI-E x4 будет работать на полной скорости лишь в случае неиспользования рядом находящегося PCI-E x1. Подобные трюки усложняют процедуру выбора плат, особенно опираясь лишь на их внешний вид. Набор основных характеристик собран в таблице:

Модель Gigabyte GA-B150-HD3 DDR3 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет Intel B150
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4, x1)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 4 (3x 4pin, 1x 3pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели, B150)
6 x 2.0 (2 разъёма на задней панели, B150)
SATA Express 1 (B150)
Serial ATA 6 x SATA 6 Гбит/с (B150)
RAID
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 200
Дополнительные возможности Thunderbolt header, поддержка AMD 2-Way CrossFireX, LPT header
Цена в рознице, $ 102

Упаковка и комплектация

Коробка необычно тонкая, а качество полиграфии и плотность картона не подверглись удешевлению. Нет громких лозунгов и пиктограмм, основой выступает логотип серии Ultra Durable, прочно ассоциируемой с изделиями компании Gigabyte.

Gigabyte GA-B150-HD3 DDR3

На обратной стороне есть фото платы, небольшая таблица с общими характеристиками, схема выходов на задней панели. Отдельно подчёркнуто наличие трёх выдеовыходов, использование особых конденсаторов в звуковой части. В роли бонусного ПО выступает часто привлекаемый на эту роль продукт от cFos Software.

Gigabyte GA-B150-HD3 DDR3

Комплектация включает в себя исключительно базовые вещи, это:

  • руководство пользователя (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-B150-HD3 DDR3

Удивило руководство — это фактически простой лист бумаги с очень кратким описанием возможностей, есть множество QR-кодов для углублённого изучения уже при помощи электронных средств.

Внешний вид

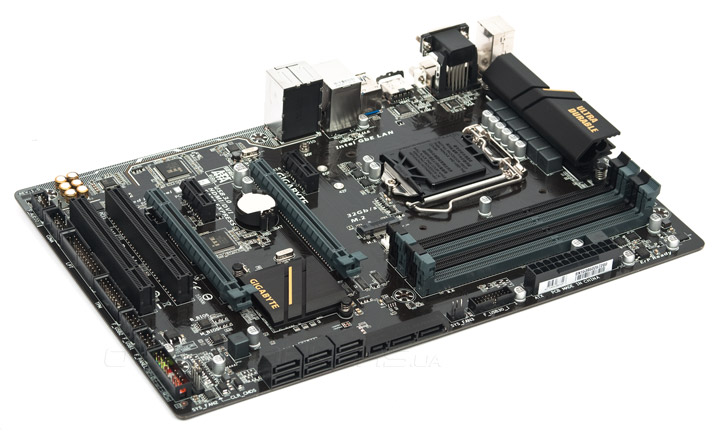

Плата серьёзно сужена — практически на пять сантиметров относительно полноценного формата ATX. Не в последнюю роль это стало возможно благодаря переносу питания ЦП в верхнюю часть устройства.

Gigabyte GA-B150-HD3 DDR3

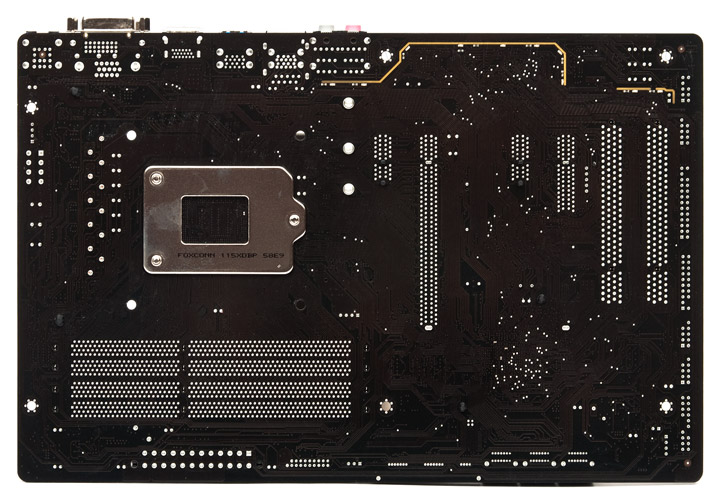

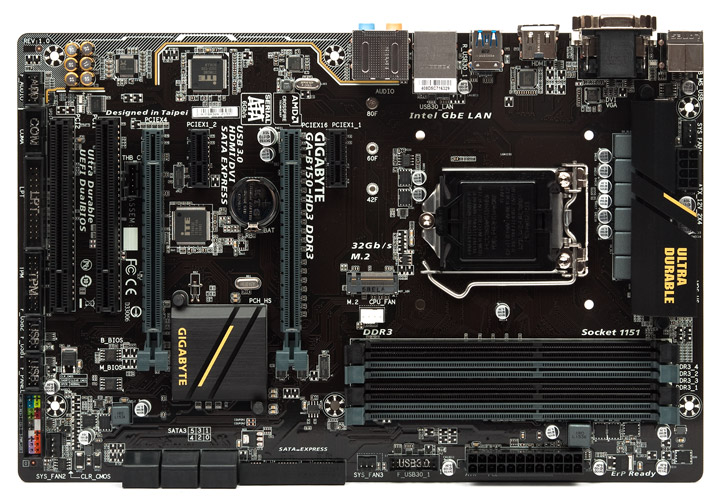

На обратной стороне из электронных компонентов есть лишь десять светодиодов жёлтого свечения средней интенсивности, распаяны они около изолирующего зазора, выполненного для облагораживания звуковой подсистемы. Радиаторы крепятся при помощи пластиковых подпружиненных защёлок.

Gigabyte GA-B150-HD3 DDR3

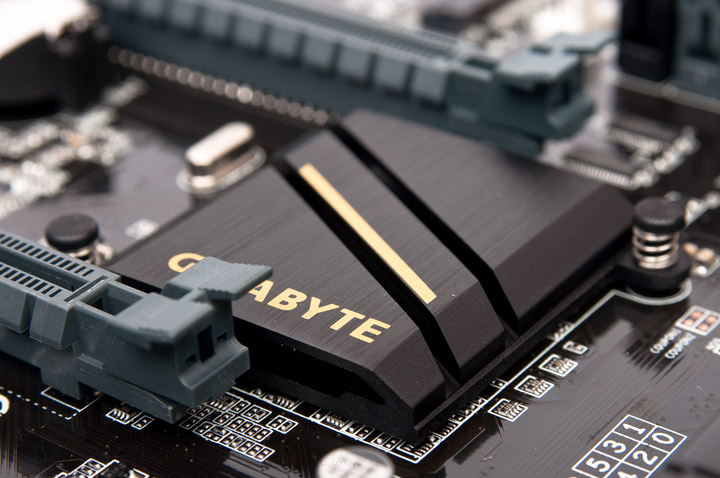

Охладитель системной логики незатейлив, но полностью справляется со своей ролью.

Gigabyte GA-B150-HD3 DDR3

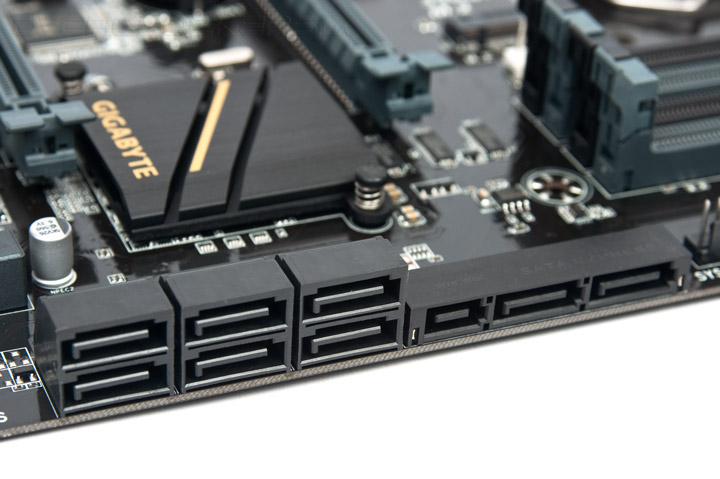

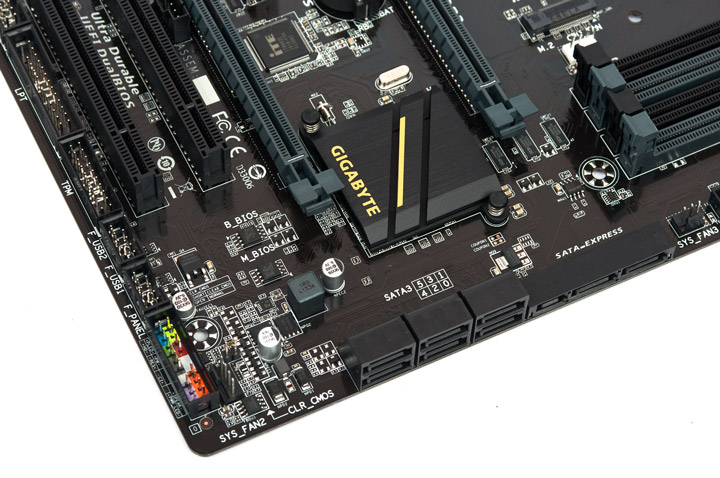

Как я уже писал, фактическое число выходов SATA равно шести, порты расширения SATA-E и M.2 работают с применением коммутаторов CBTL04083B. Используется продольный относительно PCB тип разъемов.

Gigabyte GA-B150-HD3 DDR3

Остальные колодки обычного поперечного типа исполнения. Есть две пары выходов USB второй ревизии и одно штырьковое гнездо для актуальной третьей версии.

Gigabyte GA-B150-HD3 DDR3

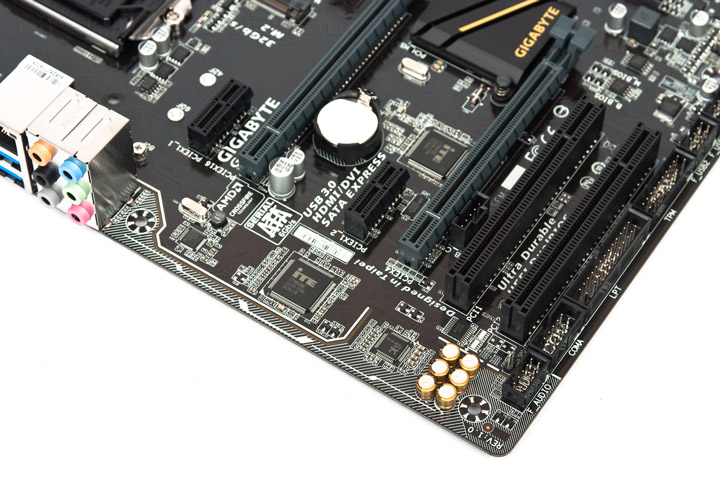

Реализована поддержка большого числа устаревших типов интерфейсов — LPT, COM и PCI. Для работы последних используется мост IT8892E. Сетевой и звуковой контроллеры обходятся без экранирующих колпаков, которые можно видеть у старших продуктов производителя.

Gigabyte GA-B150-HD3 DDR3

Для работы сети использован контроллер I219V от Intel, а звуковая система основана на недорогом кодеке ALC892 разработки Realtek. Операционных усилителей не предусмотрено.

Gigabyte GA-B150-HD3 DDR3

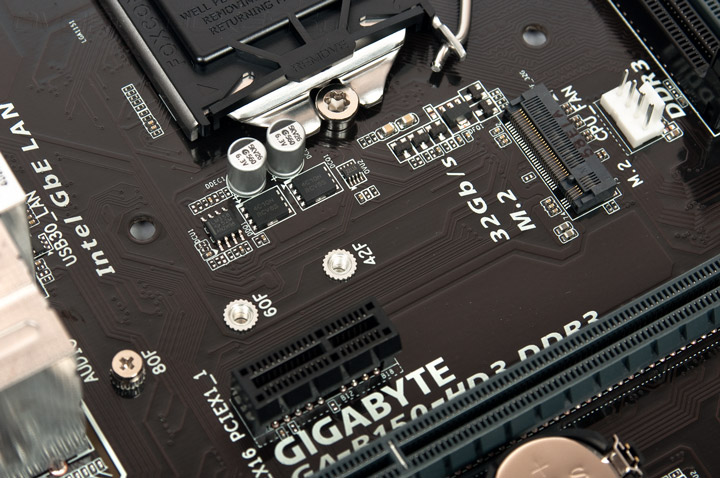

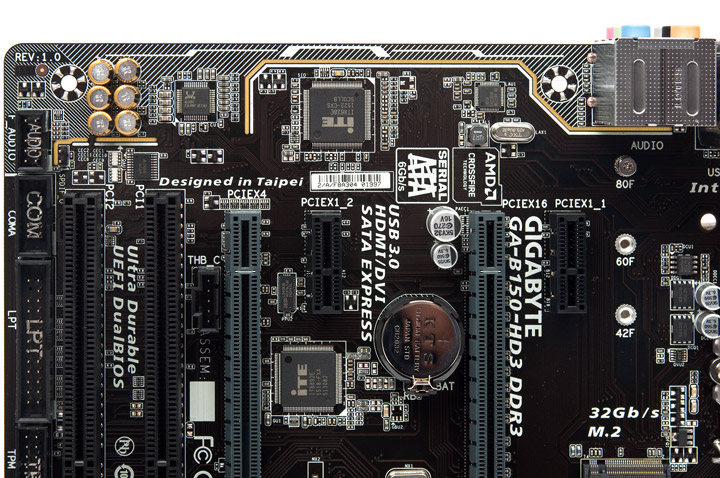

Разъём M.2 необычно близко расположен как к задней панели, так и к сокету ЦП. Рядом с ним также необычно видеть белое четырёхкотактное гнездо для процессорного охладителя.

Gigabyte GA-B150-HD3 DDR3

Установке системы охлаждения ничего не помешало, кулер не упирался ни в один конструктивный элемент. Однако могут быть вопросы совместимости с корпусным вентилятором, обычно расположенным над гнёздами задней панели.

Gigabyte GA-B150-HD3 DDR3

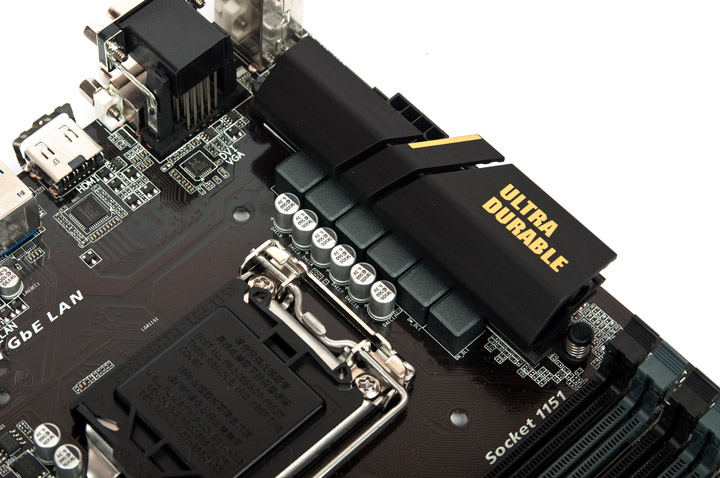

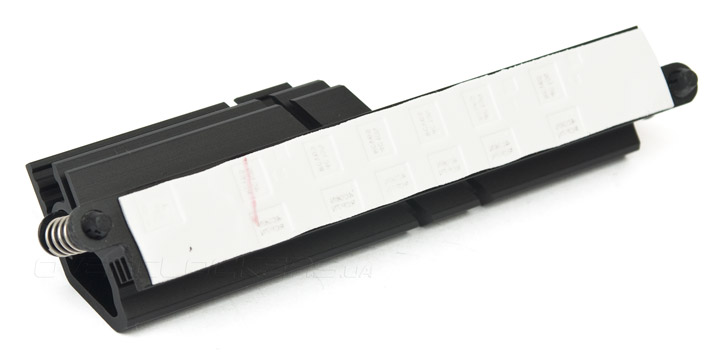

Похоже, радиатор использован такой же, как и у недорогой Gigabyte GA-Z170M-D3H DDR3. Роль проводника тепла выполняет традиционная термопрокладка, накрывшая все силовые элементы и ШИМ-контроллер.

Gigabyte GA-B150-HD3 DDR3

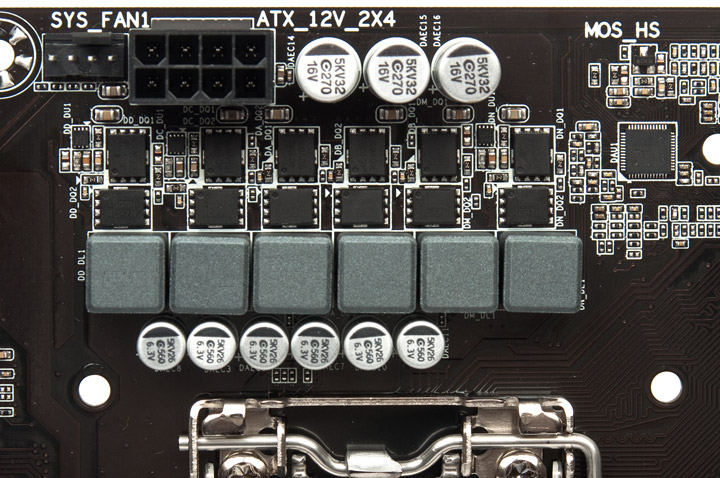

Схема питания оказалась полностью аналогична применяемой в составе вышеозначенной модели, а значит за её выносливость можно точно не опасаться. Модель ШИМ-контроллера — ISL95856, производства Intersil Corporation. Он формирует два независимых напряжения — для ЦП и интегрированного ГП. Также туда встроены 2+1 драйвер, ещё три реализованы внешними элементами на плате. Четыре канала привлекаются для стабилизации напряжения ЦП, два — для ГП. Используются силовые элементы от ON Semiconductor — NTMFS4C06N и NTMFS4C10N. Для охлаждения теперь выделено куда меньше площади, но без разгона говорить о высоких температурах, думаю, не придётся, вскоре это будет проверено.

Gigabyte GA-B150-HD3 DDR3

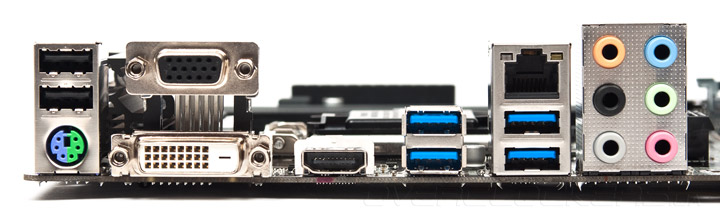

Чудесным образом набор выходов также совпал с моделью GA-Z170M-D3H DDR3, значительно старшей по внутренней иерархии производителя. Для нынешнего визитёра лаборатории подобный комплект вполне можно назвать подходящим статусу. Выход HDMI дополнен конвертором уровней видеосигнала ASM1442, ещё есть мост DP-D-Sub — RTD2168-CGT.

Gigabyte GA-B150-HD3 DDR3

Изделие точно не похоже на обычный «офисный» продукт, рассмотрим его программное оснащение.
