Обзор материнской платы Gigabyte Aorus GA-Z270X-Gaming 7. Оценка концепции «заряженного» игрового устройства образца 2017 года для процессоров Intel Kaby Lake-S

Степень развития полупроводниковой промышленности уже явила пользователям полноценные системы-на-чипе (SOC), уготовив рядовым материнским платам роль носителя гнёзд и слотов расширения. Однако производители плат не сидят сложа руки и нащупывают почву для зарабатывания денег, предлагая тем самым покупателю новые возможности, о которых пять-десять лет назад никто всерьёз даже не думал.

Сегодня мы рассмотрим «седьмую» модель, то есть не наивысшего, но и не просто среднего уровня из линейки «игровых» системных плат от популярного производителя. Оснастка младших моделей чаще всего означает наличие бонусного ПО для сетевой и звуковой подсистемы, то есть интересные аппаратные идеи не всегда находят реализацию в том сегменте. Рассматриваемая GA-Z270X-Gaming 7 входит в специальную линейку продукции Aorus. Не создавая интриги, сразу обозначу ключевую особенность решения — звуковая система здесь не традиционный для нынешних времён Realtek ALC1220, а программно-аппаратный комплекс от Creative. Система питания также выглядит мощной, имеется и массивный радиатор, дающий надежды на успешный оверклокинг.

Gigabyte Aorus GA-Z270X-Gaming 7

Плеяды дополнительных контроллеров нет, их нужно искать на топовых платах. Но всё же некоторая часть имеется, например, благодаря чипу поддержки Thunderbolt — Intel JHL6540, продукт оснащён парой самых современных гнёзд USB на задней панели. Об остальных возможностях сообщит следующая таблица:

Модель Gigabyte Aorus GA-Z270X-Gaming 7 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*/4000*/4133*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), Intel JHL6540)
5 х 3.1 Gen1 (5 разъёмов на задней панели, Z270)
4 х 3.1 Gen1 (разъёмов на задней панели нет, Realtek RTS5411)
4 x 2.0 (разъёмов на задней панели нет, Z270)
Serial ATA 6 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
Встроенный звук Codec — Creative Sound Blaster Recon3Di (2/5.1, HDA)
Op Amp — Texas Instruments OPA2134
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcomm Atheros Killer E2500 (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Три гнезда SATA-E, порт U.2, Thunderbolt header, восемь пар точек замеров системных напряжений, кнопки: включения, OC, ECO и другие; POST-индикатор, аппаратные переключатели: режима работы звукового усилителя для выхода наушников (2,5x/6x) и режима функционирования UEFI DualBIOS, цанговая DIP-кроватка с предустановленным ОУ OPA2134, специализированный USB (DAC-UP 2) для подключения внешнего ЦАП, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 292

Упаковка и комплектация

Ручки для переноски у коробки нет, хотя она немного больше обычной. Почти всю площадь занимает логотип серии Aorus, детали об изделии вынесли на тыльную сторону.

Gigabyte Aorus GA-Z270X-Gaming 7

Итак, помимо особой звуковой системы, есть пара отличающихся сетевых адаптеров, поддержка разных типов интерфейсов для скоростных накопителей, многозонная подсветка, восемь универсальных колодок для системных охладителей и девять температурных величин, фиксируемых платой. Для фото устройства и таблички с характеристиками места почти не осталось.

Gigabyte Aorus GA-Z270X-Gaming 7

В комплект такой:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), выполнен краткий обзор возможностей фирменного ПО;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • наклейка с фирменным логотипом Aorus;
  • комплект из четырнадцати ярлыков для маркировки кабелей SATA;
  • две пластиковые заглушки для видеовыходов на задней панели;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе;
  • двойной жёсткий мостик для организации SLI;
  • пятипроводной удлинитель для подключения светодиодной ленты;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • две внешние термопары (с каплевидным компаундом на конце).
Gigabyte Aorus GA-Z270X-Gaming 7

Внешний вид

Все элементы удалось разместить на плате стандартного формата ATX. Предусмотрено девять точек для крепления в корпусе. Кнопки, переключатели и индикаторы в обилии, находятся в самых разных местах.

Gigabyte Aorus GA-Z270X-Gaming 7

Козырёк над задней панелью можно демонтировать, закреплён он винтами, как и прочие навесные элементы — радиаторы силовых цепей и хаба Intel Z270. Сзади электронных компонентов практически нет.

Gigabyte Aorus GA-Z270X-Gaming 7

Радиатор, установленный на чипсет, огромен. Логотип серии металлизирован. Пожалуй, этот узел единственный на плате, лишённый подсветки.

Gigabyte Aorus GA-Z270X-Gaming 7

У проводных накопителей будет три выхода SATA-E или шесть обычных, все они продольного типа. Имеется скоростной U.2.

Gigabyte Aorus GA-Z270X-Gaming 7

Под сокетом находится M.2 с удлинённым посадочным местом, а у нижнего края платы есть обычный, куда можно установить изделия типоразмера вплоть до 2280. На фото можно увидеть светодиоды, распаянные сразу под гнёздами PCI-E x16.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Классические гнёзда USB второго поколения реализованы только парой колодок для корпусных кабелей. Ещё одна, более современная, пара опирается на возможности хаба Realtek RTS5411. Микросхем с прошивками две, они распаяны в середине платы. У каждой из них находится оранжевый светодиод, и без проблем можно понять, с которой из них происходит работа в текущий момент времени.

Gigabyte Aorus GA-Z270X-Gaming 7

Два верхних армированных PCI-E x16 смогут поделить между собой шестнадцать процессорных линий, нижний слот работает с PCH (в максимально доступном режиме x4), равно как и обычные PCI-E x1, в числе трёх штук.

Gigabyte Aorus GA-Z270X-Gaming 7

Для звуковой подсистемы подсветку типа RGB разместили на лицевой части, чтобы она могла затейливо подсвечивать козырёк. Под ним можно увидеть реализацию, заметно отличающуюся от обычных плат, есть, как заявлено, четырёхъядерный звуковой процессор от Creative, цанговая кроватка с предустановленным ОУ, а у самой кромки платы находится переключатель коэффициента усиления. Прежде похожая схема уже была использована компанией в составе флагманского решения — Gigabyte G1.Sniper 5.

Gigabyte Aorus GA-Z270X-Gaming 7

Продолжая тему подсветки и армирования, следует перевести взгляд на слоты DRAM, они обрамлены экраном, а между ними самими находятся пластиковые световоды, по краям которых работают светодиоды.

Gigabyte Aorus GA-Z270X-Gaming 7

Вдоль правой кромки отвели место под обособленный, самый крупный световод, все индикаторы имеют тип «RGB».

Gigabyte Aorus GA-Z270X-Gaming 7

Узел работы с платой находится в её правом верхнем углу. Здесь есть пять кнопок: включения, перезагрузки (белая), пара с готовыми профилями работы (активируются «на лету») и переключающая прошивки. Она дополняет механизм, который нужно активировать вручную. Также в наличии восемь пар системных напряжений, которые можно замерить посредством щупов и мультиметра.

Gigabyte Aorus GA-Z270X-Gaming 7

Сменить режим работы микросхем с прошивками поможет пара двухпозиционных переключателей. Первый позволит отказаться от работы DualBIOS, а второй уже непосредственно укажет на номер «флешки». Насколько я понял, работая в таком режиме, при сбое в установленных настройках, плата может уйти в циклический рестарт (словно пытаясь переключиться на резервную микросхему), как раз в этот момент помогает использование кнопки, расположенной у верхнего правого угла.

Gigabyte Aorus GA-Z270X-Gaming 7

Индикаторы, олицетворяющие прохождение инициализации оборудования, распаяны внизу. Тут есть традиционный двухсегментный светодиодный POST-индикатор и упрощённый комплекс из четырёх единиц. Все они красного свечения.

Gigabyte Aorus GA-Z270X-Gaming 7

Над шестой колодкой для системного охладителя есть пара контактов, куда можно подключить одну из фирменных термопар, вторая подключается возле гнезда питания ATX. Сброс настроек, если потребуется, придётся проводить замыканием группы контактов, она находится слева от THB_C.

Gigabyte Aorus GA-Z270X-Gaming 7

Помимо силовых элементов, около сокета распаяли ещё несколько светодиодов. Места для проведения безболезненного монтажа охлаждающих конструкций предостаточно.

Gigabyte Aorus GA-Z270X-Gaming 7

Если не принимать во внимание светодиоды, схема построения стабилизатора питания выполнена идентично модели Gigabyte GA-Z170X-Gaming 5. Тут есть обновлённый семиканальный ШИМ-контроллер Intersil Corporation ISL95866 с интегрированными тремя драйверами. Четыре недостающие реализованы дискретными моделями. Для стабилизации CPU Votlage используют четыре канала с удвоенным числом SiRA12DP и SiRA18DP от Vishay Intertechnology (по две пары на каждую «фазу»). Для нужд графической подсистемы предусмотрено три канала, там используют по паре таких же элементов в составе каждого.

Gigabyte Aorus GA-Z270X-Gaming 7

Тепловая трубка, соединяющая пару радиаторов, находится далековато от основания, но, как будет видно дальше, такого охлаждающего решения оказалось вполне достаточно для полноценной работы. Следов экономии на термопрокладке не видно, надёжный прижим обеспечивает винтовое крепление.

Gigabyte Aorus GA-Z270X-Gaming 7

Задняя панель выглядит достаточно скромно как для продукта с высоким позиционированием. Есть два видеовыхода, они позолоченные, как и пять аудиогнёзд. Все семь портов USB — третьего поколения. Красный и симметричный — самой последней версии (3.1 Gen2).

Возможности UEFI

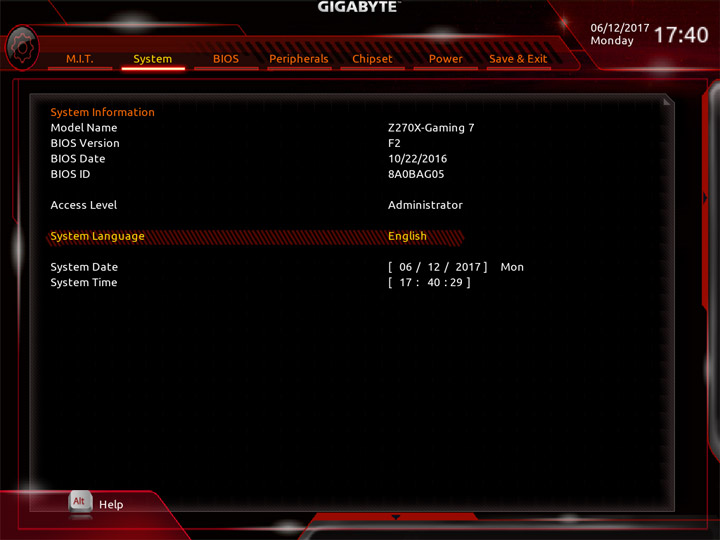

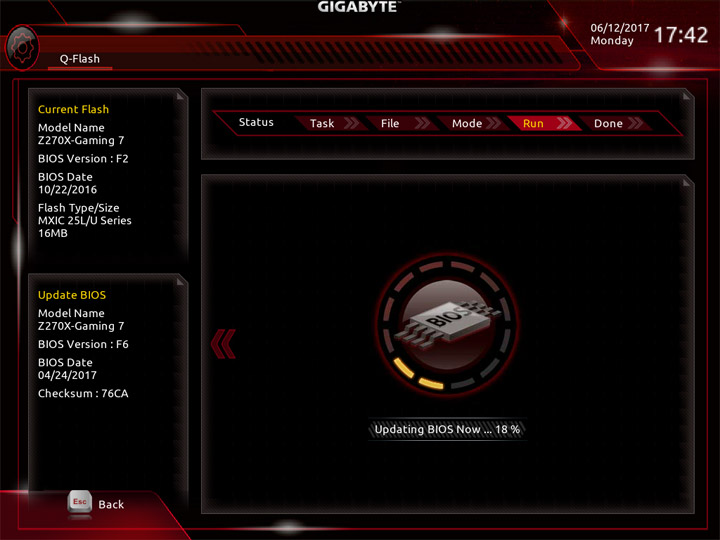

Перед началом экспериментов версия микрокода посредством фирменной утилиты Q-Flash обновлялась до F6.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Режим Easy Mode предоставит сведения об используемых компонентах, позволит активировать профиль XMP для DRAM.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

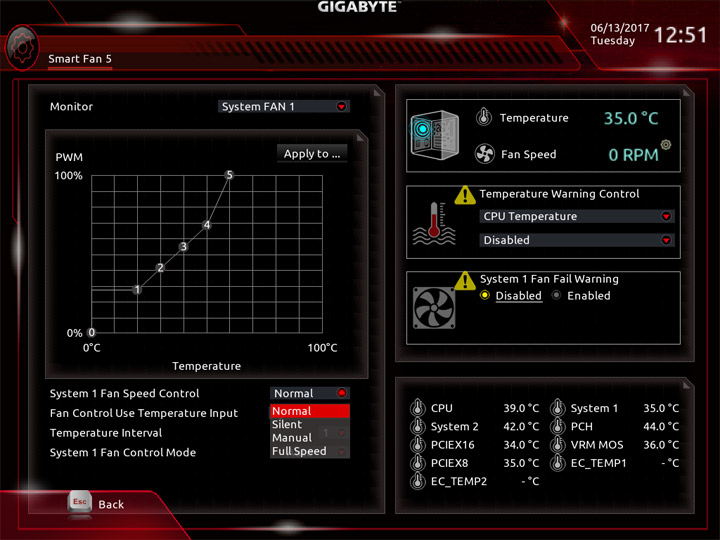

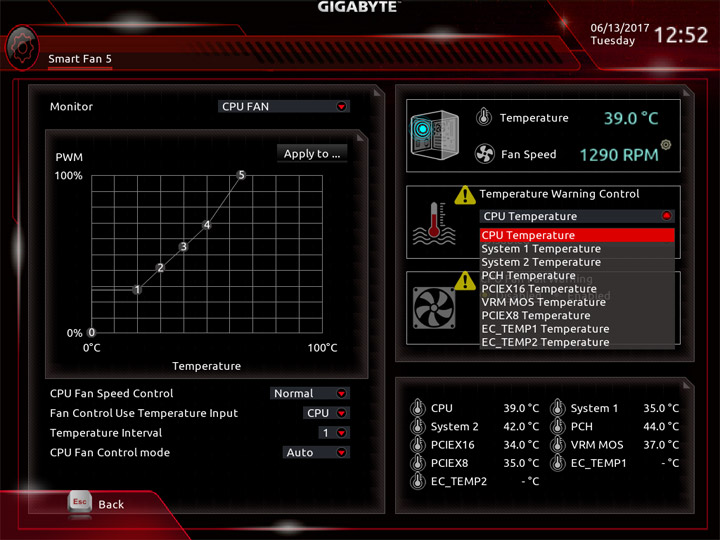

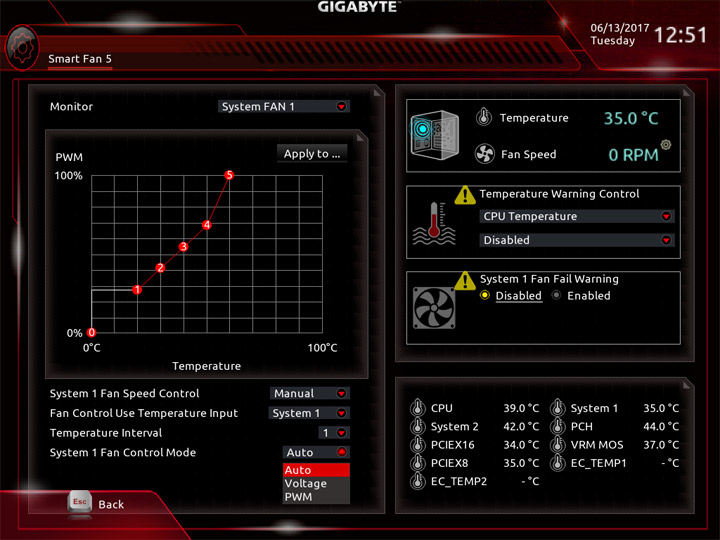

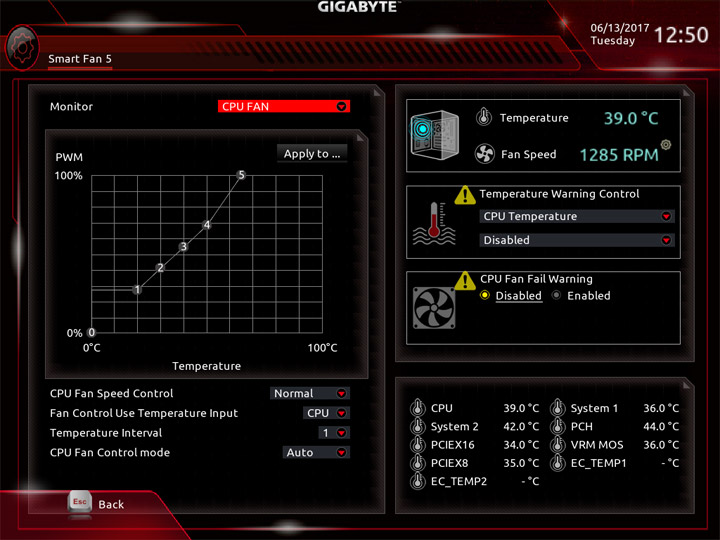

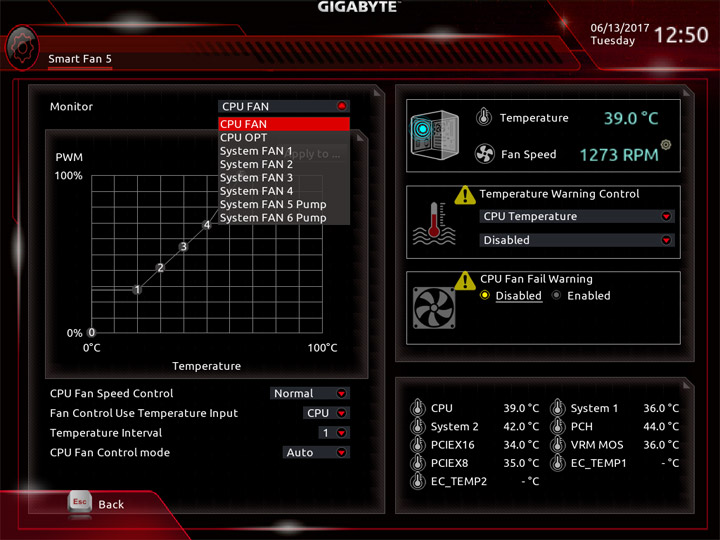

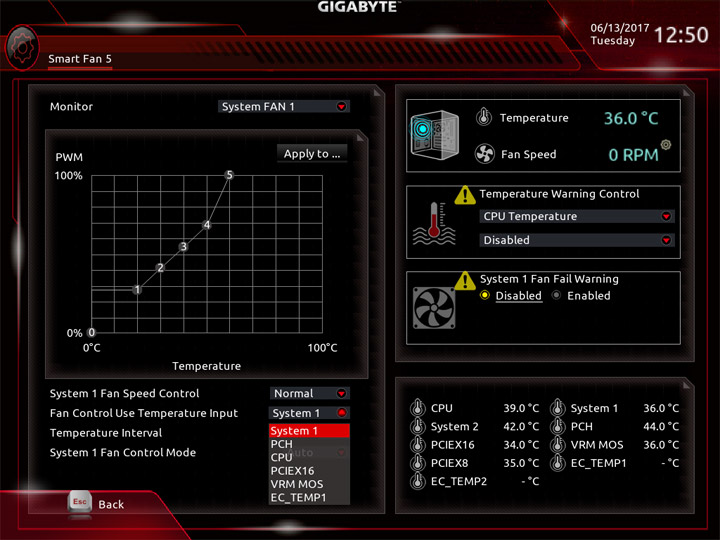

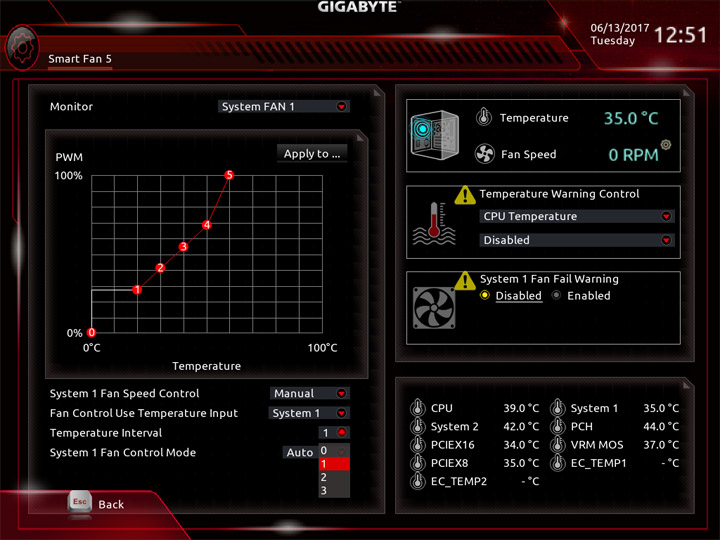

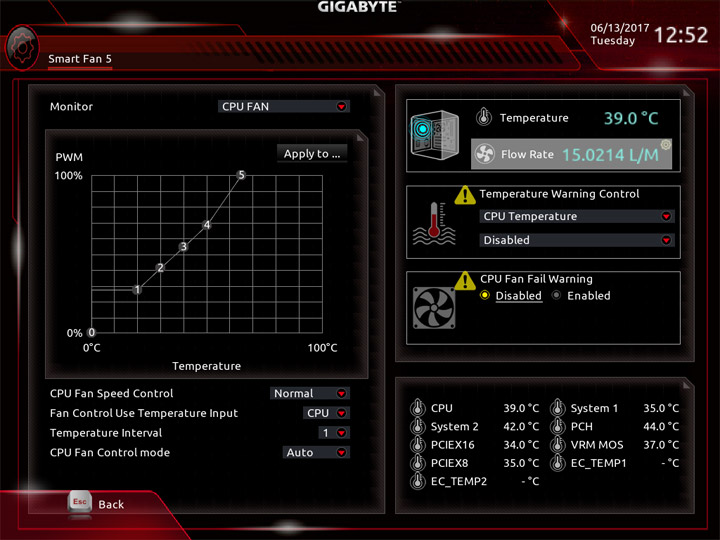

Наладка системных охладителей проходит при содействии отдельного режима с именем Smart Fan 5. Про фиксацию девяти температурных значений написано было правдиво, два из них — данные с внешних термопар, а семь значений сразу в распоряжении у пользователя. Отмечу имеющийся датчик в области VRM. Каждая температурная переменная может быть использована как опорная при формировании сценария для одного или нескольких вентиляторов.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Все колодки поддерживают автоматическое определение типа подключенного устройства (оно происходит во время этапа POST). И четырёх-, и трёхпроводные модели можно будет успешно замедлить.

Вентилятор Cryorig XF140, 4 pin, 1375 об/мин  Nanoxia FX12-2000, 3 pin, 2000 об/мин
Режим 30% (об/мин) 60% (об/мин) 30% (об/мин) 60% (об/мин)
CPU FAN (Auto) 850 1275 1000 1550
CPU OPT (Auto) 850 1275 1000 1550
System FAN 1 (Auto) 850 1300 1000 1575
System FAN 2 (Auto) 850 1275 1000 1625
System FAN 3 (Auto) 875 1300 1000 1575
System FAN 4 (Auto) 850 1300 1000 1550
System FAN 5 Pump (Auto) 850 1275 1000 1550
System FAN 6 Pump (Auto) 850 1275 1000 1525

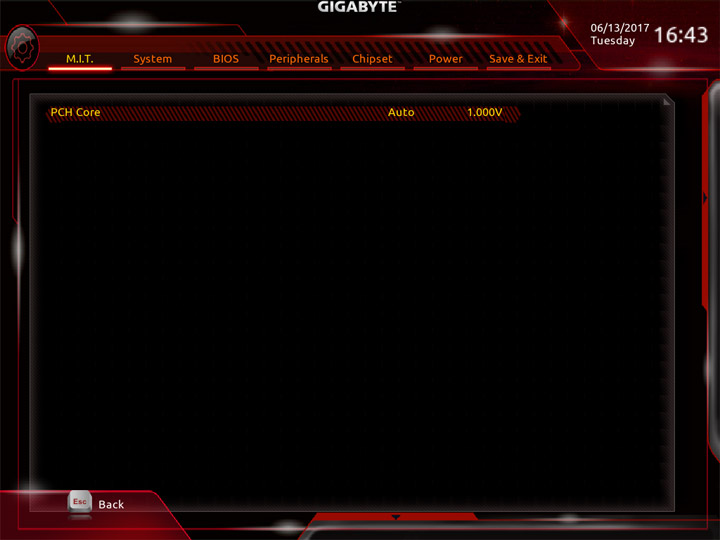

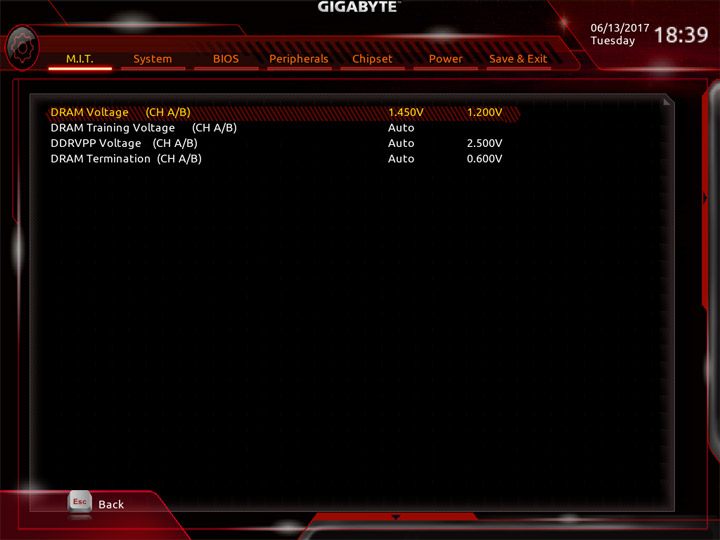

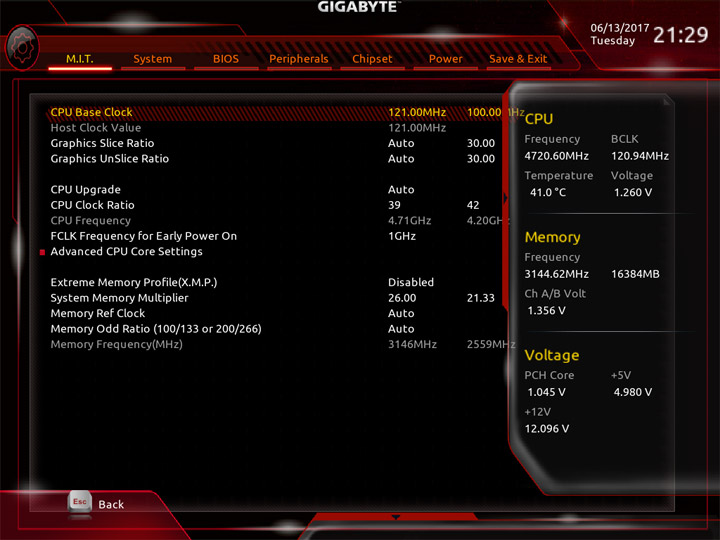

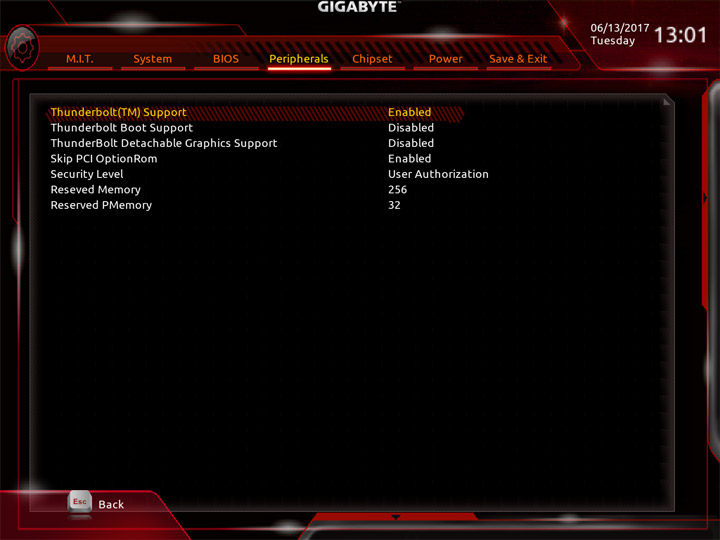

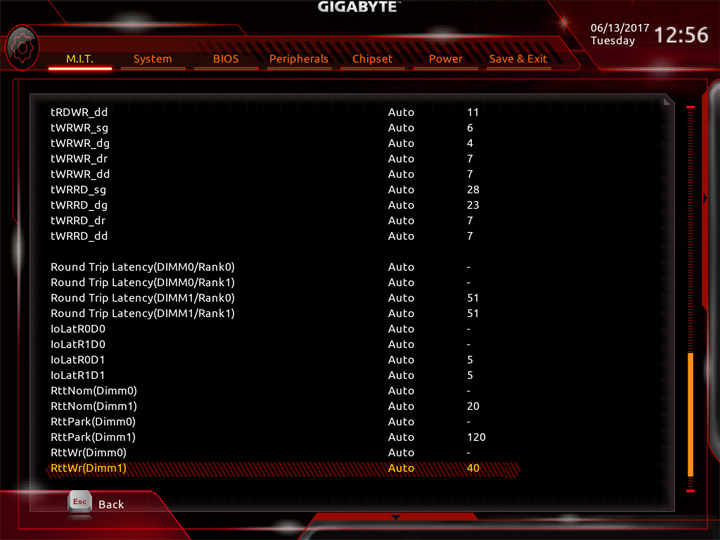

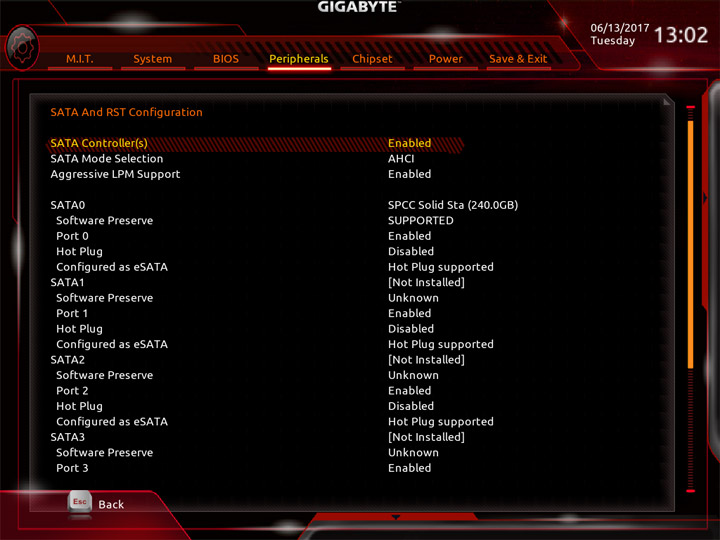

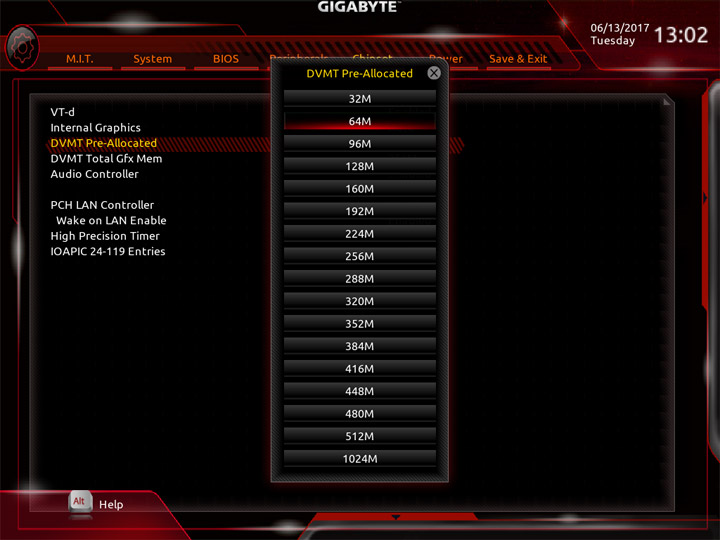

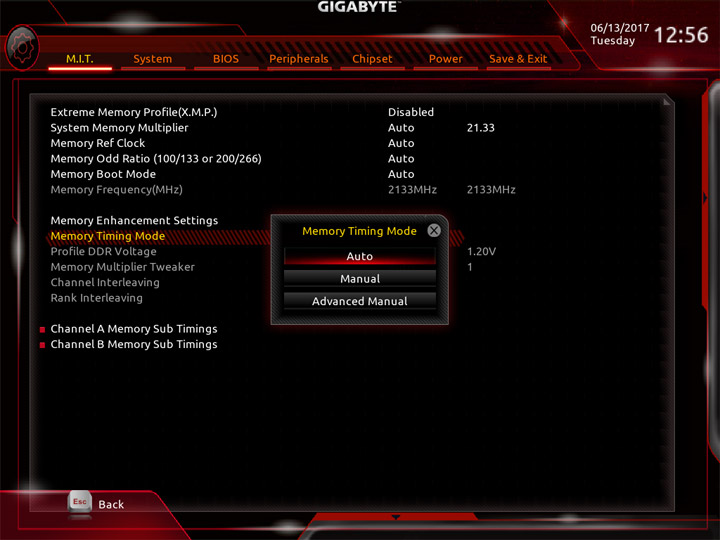

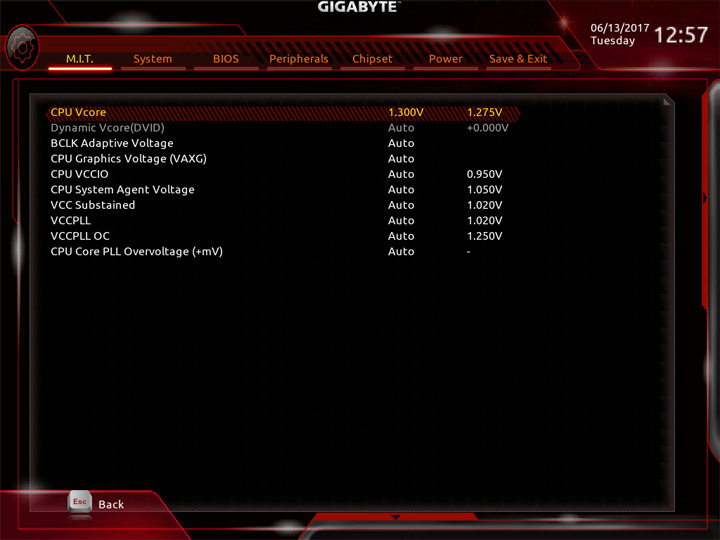

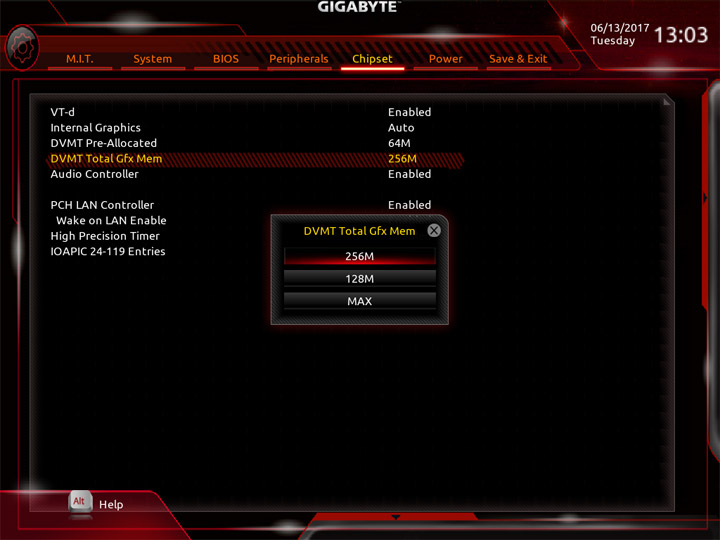

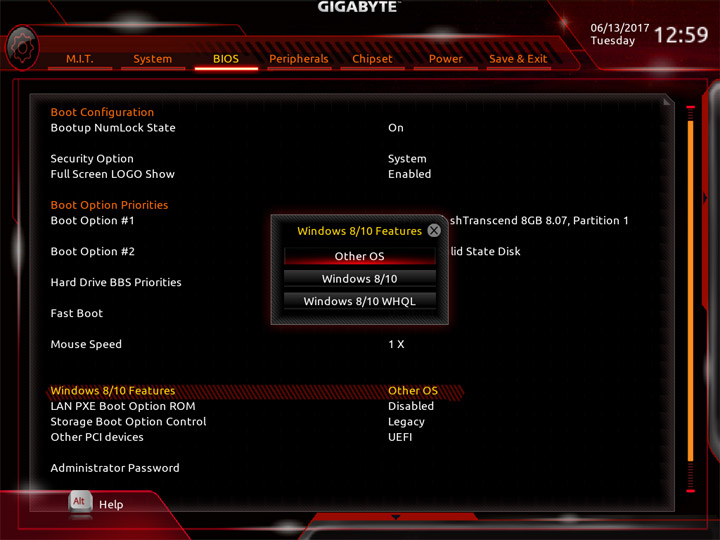

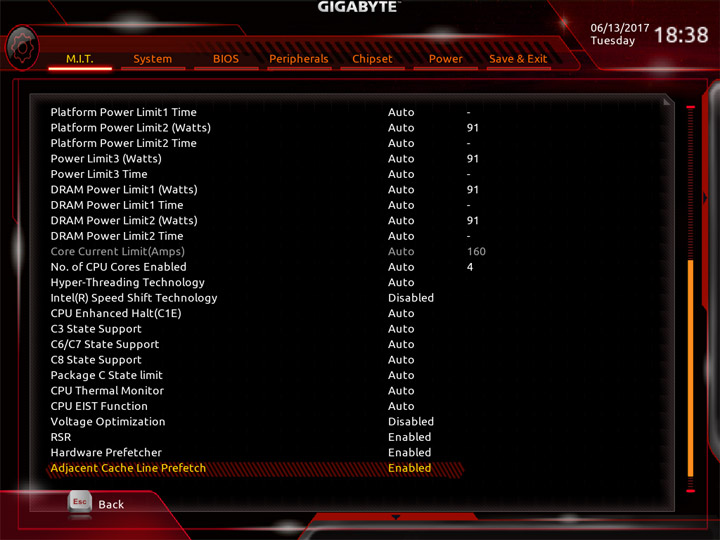

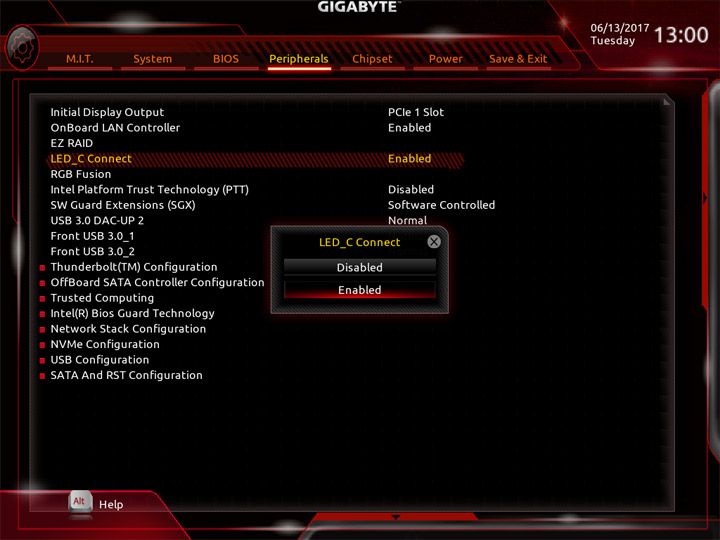

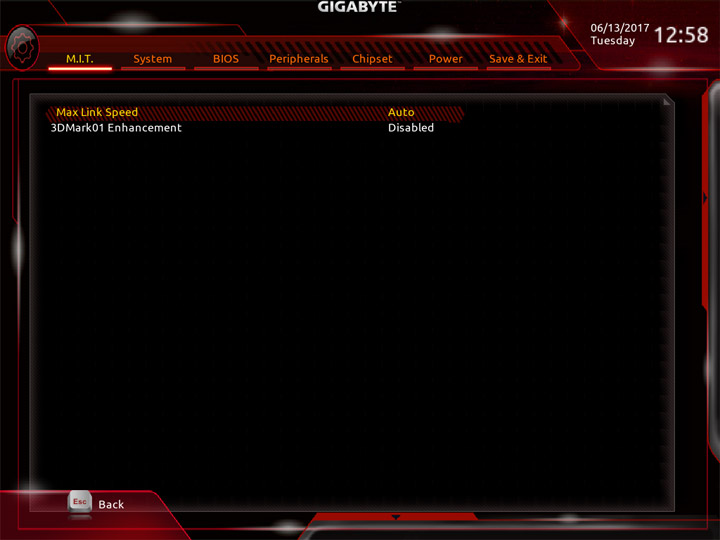

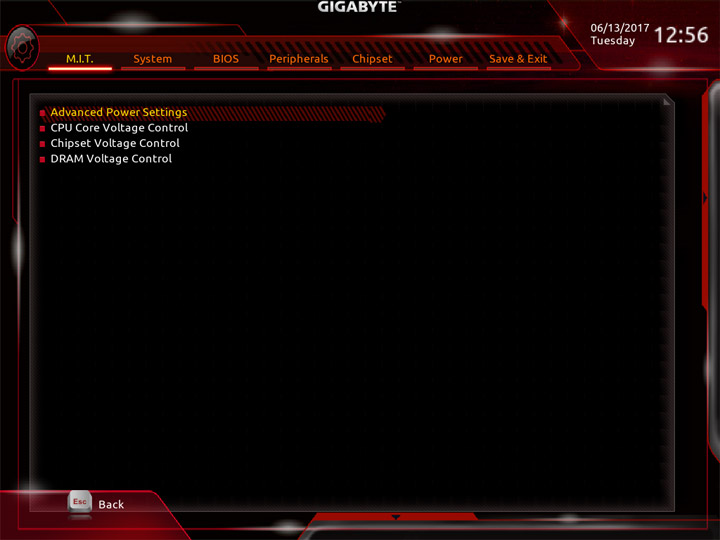

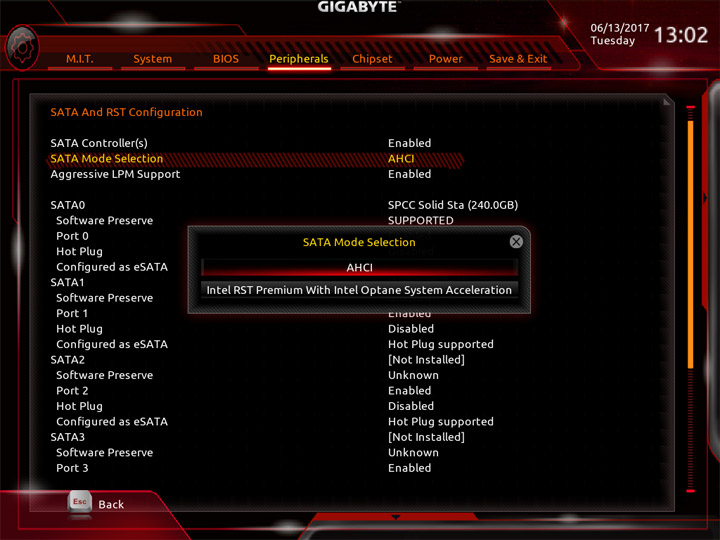

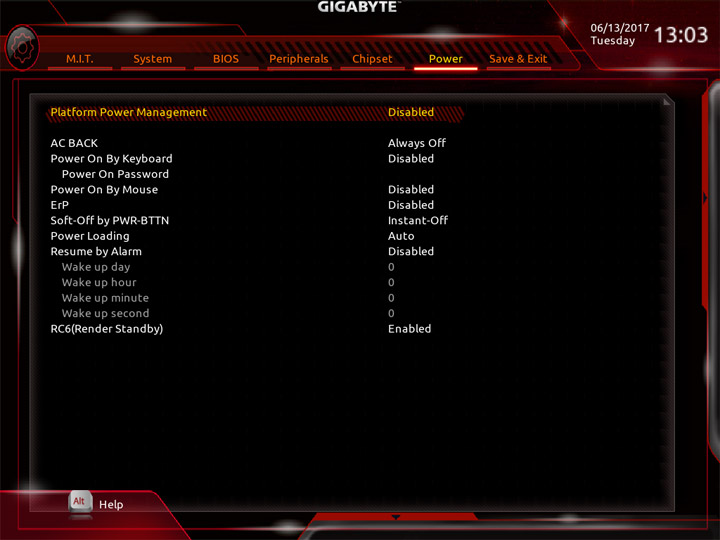

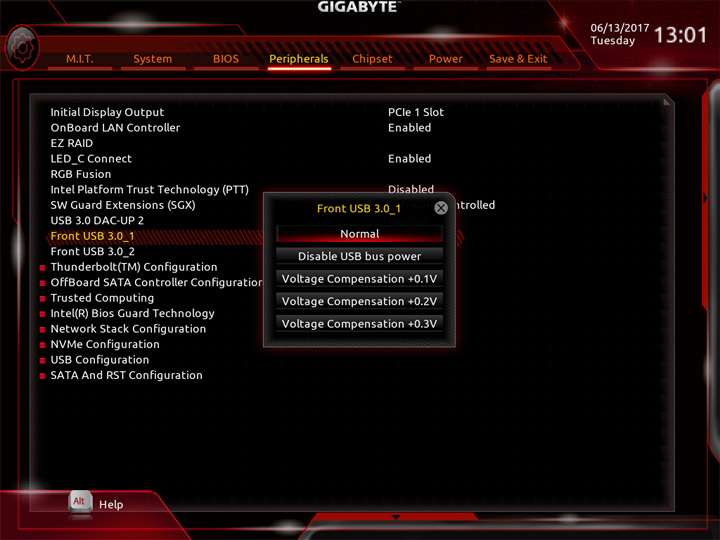

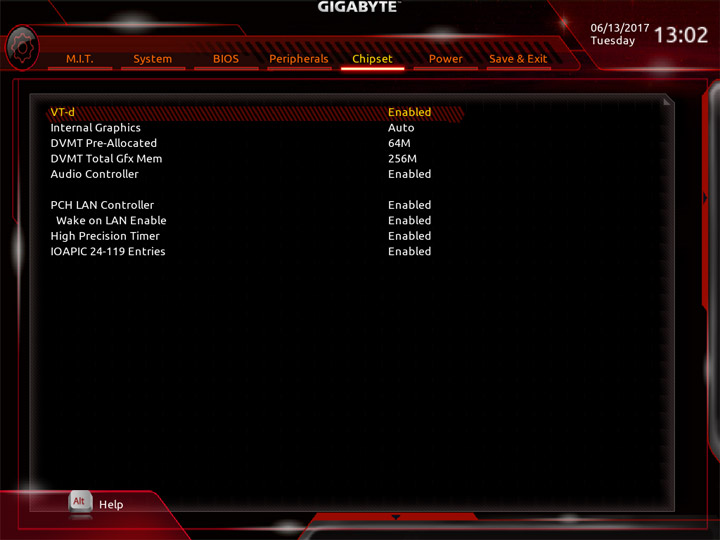

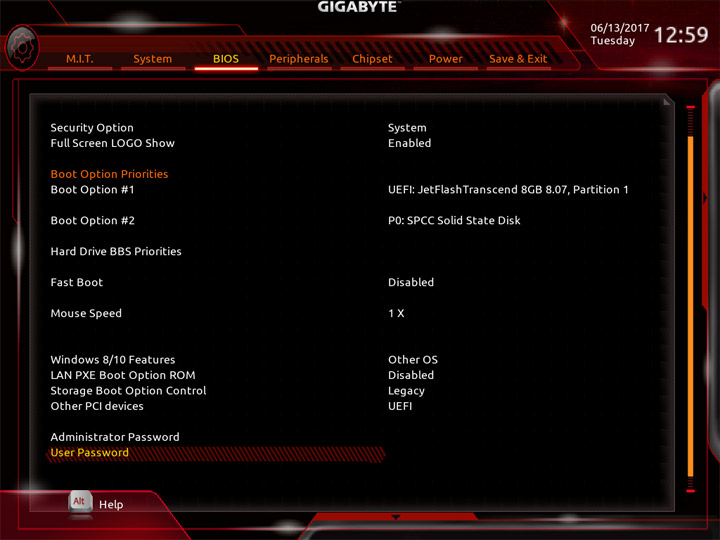

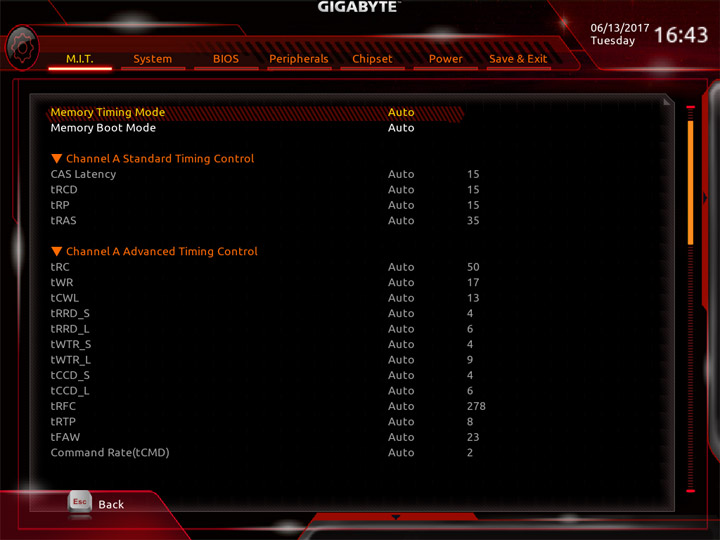

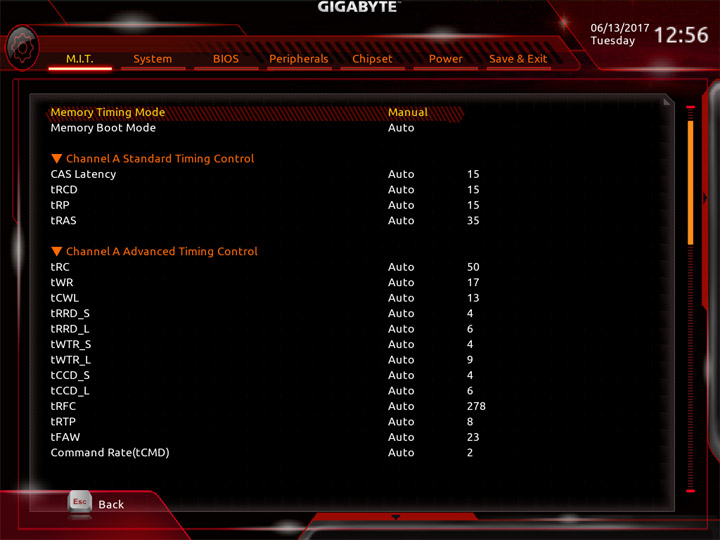

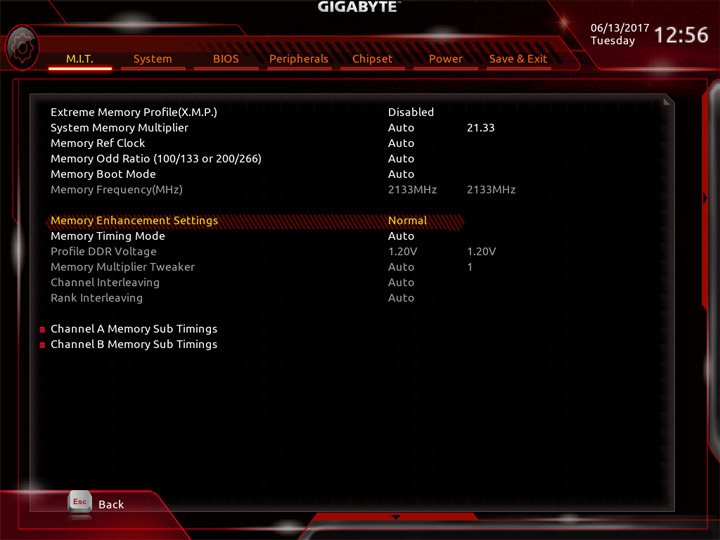

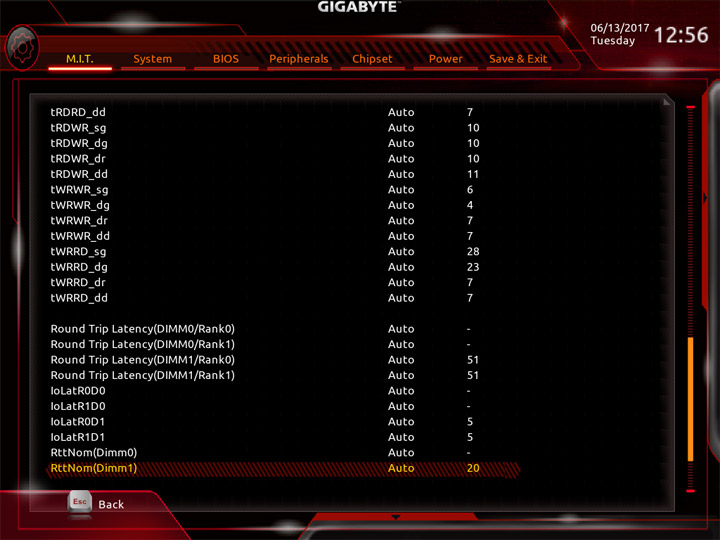

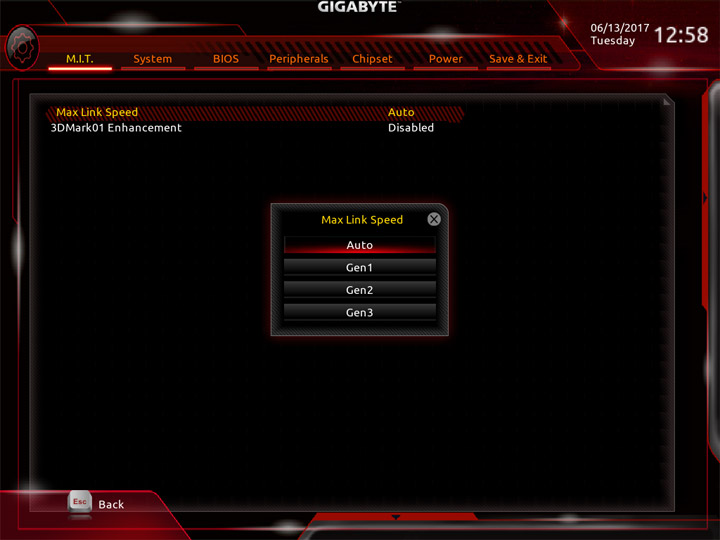

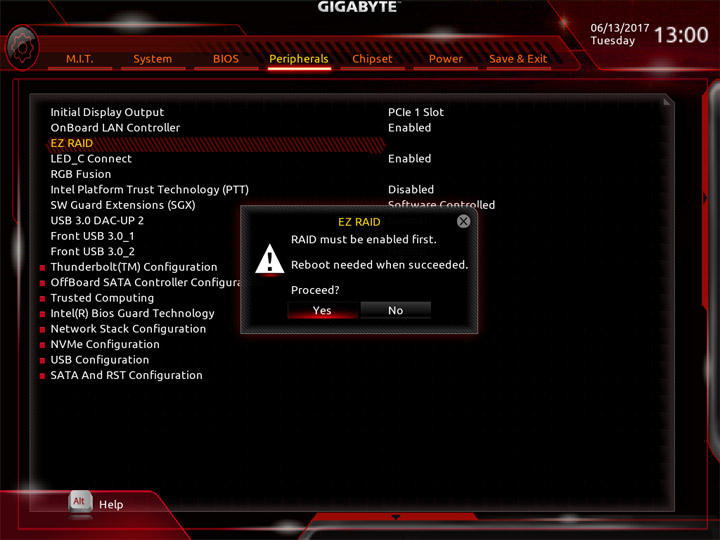

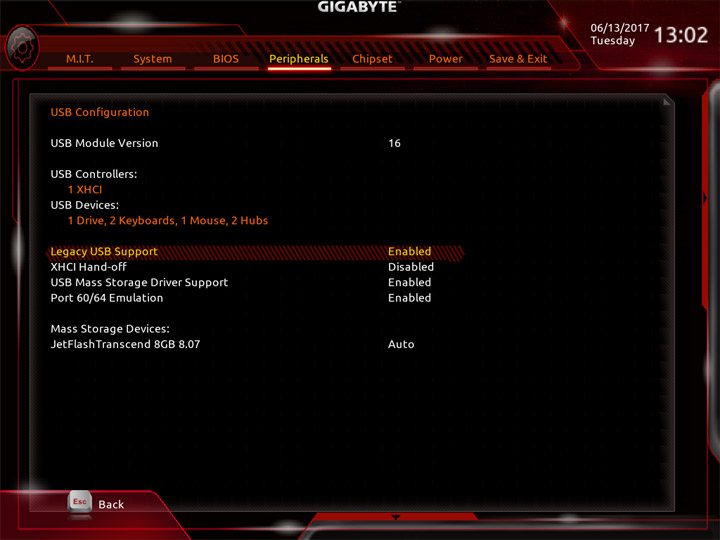

Структура расширенного меню идентична, как оказывается, для всех плат компании, в том числе и для представителей семейства Aorus. Первый же раздел — M.I.T. — предназначен для проведения разгонных мероприятий. Есть ряд готовых профилей для различных типов процессоров (со свободным множителем).

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

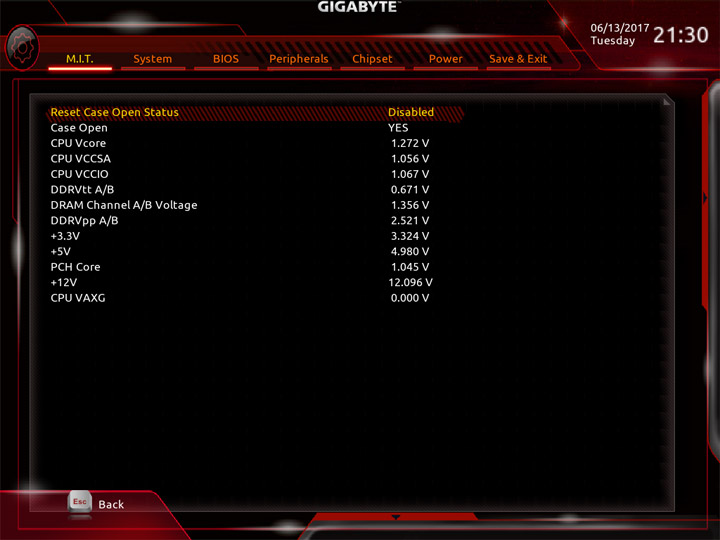

Реализация внутреннего мониторинга позволяет отследить показания множества величин напряжений, в отличие от более дешёвых устройств.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

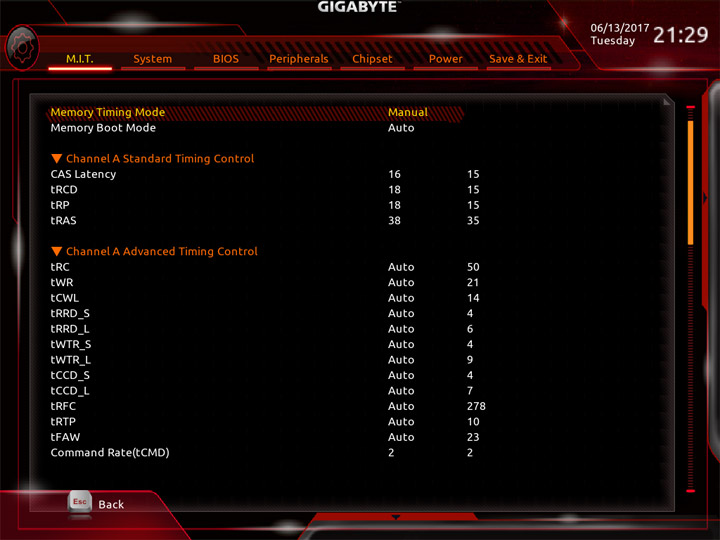

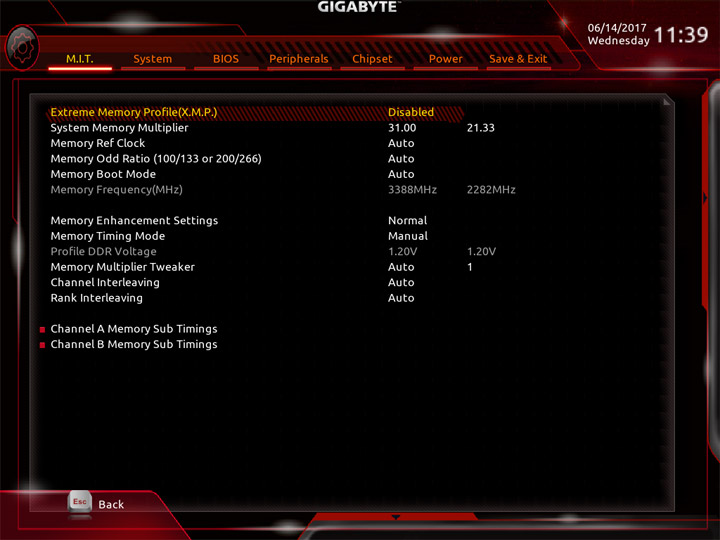

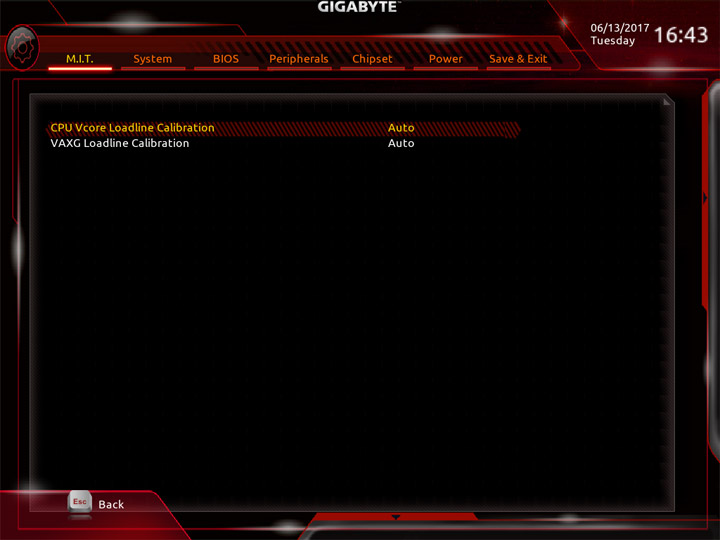

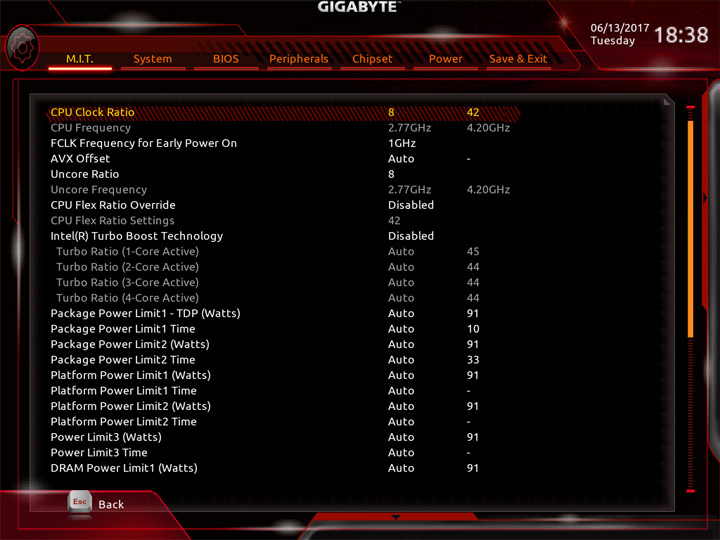

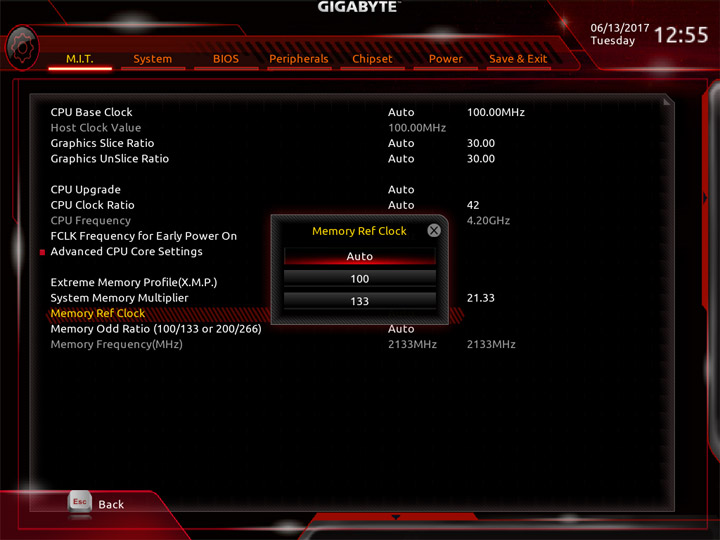

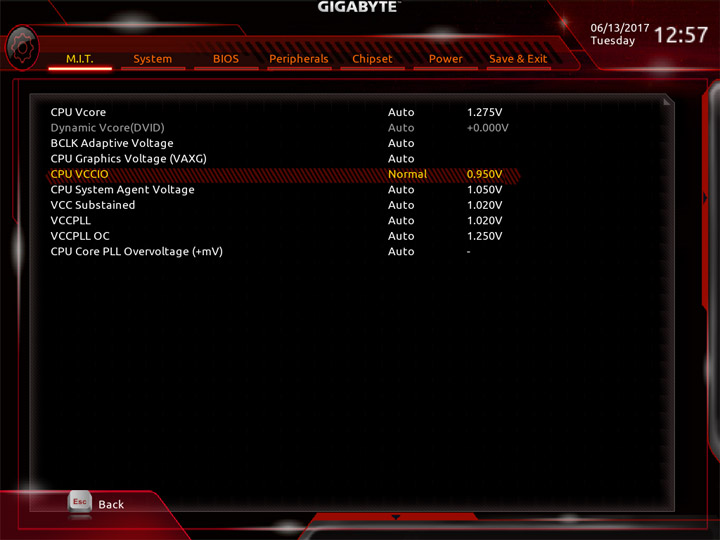

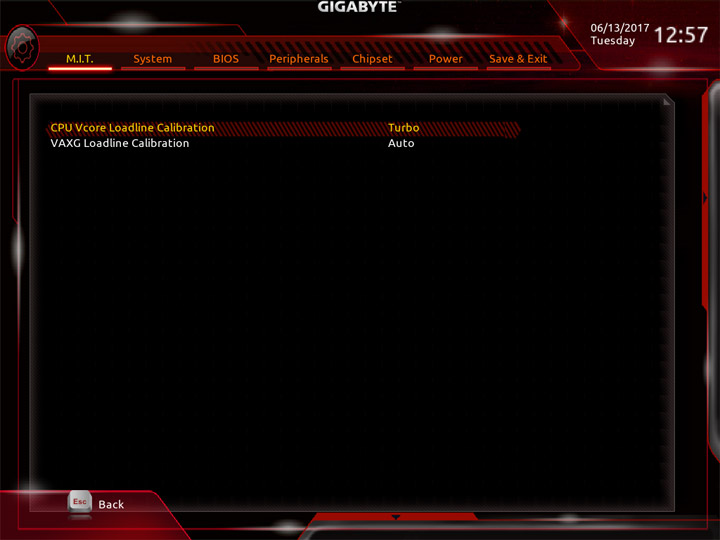

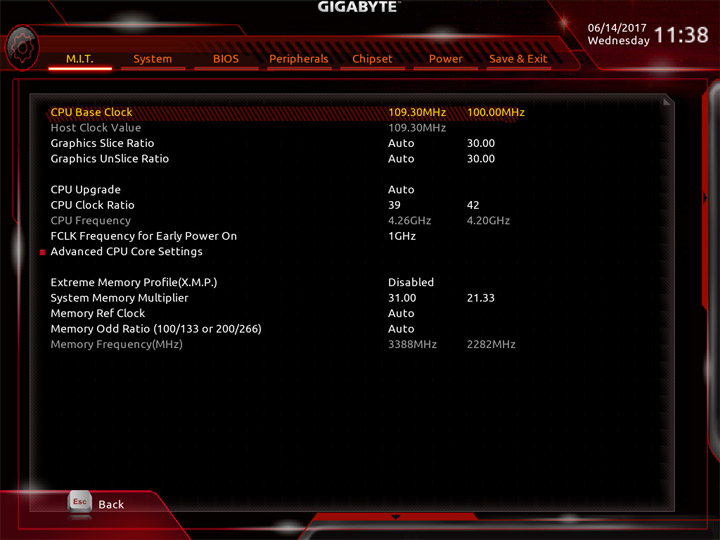

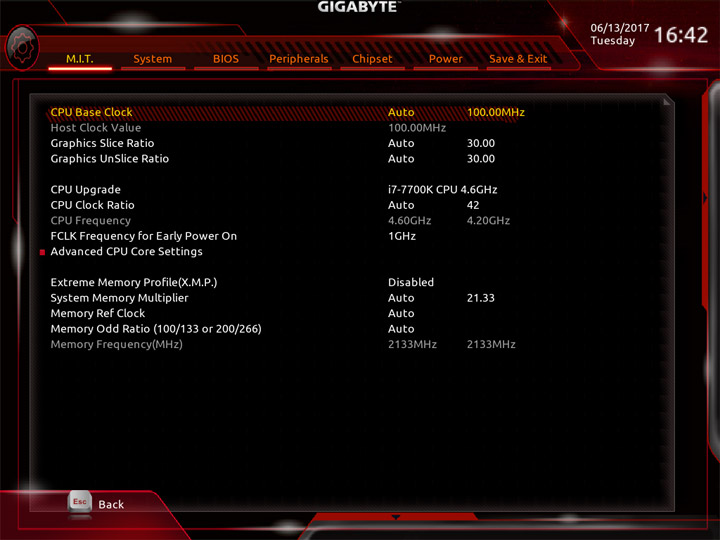

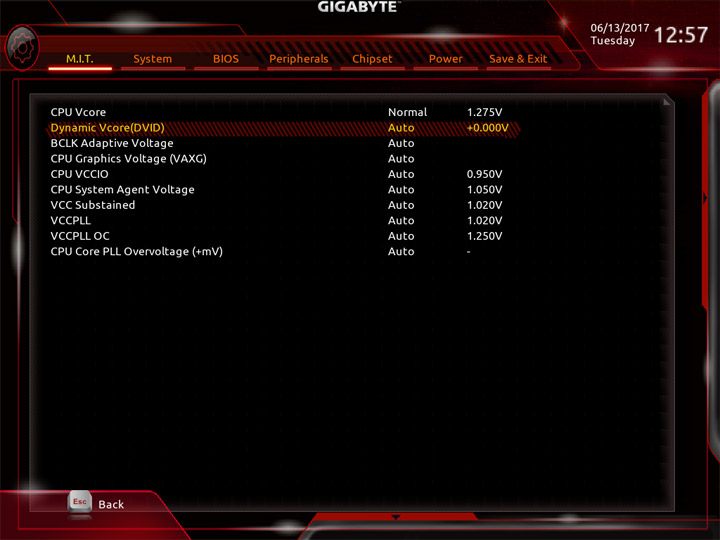

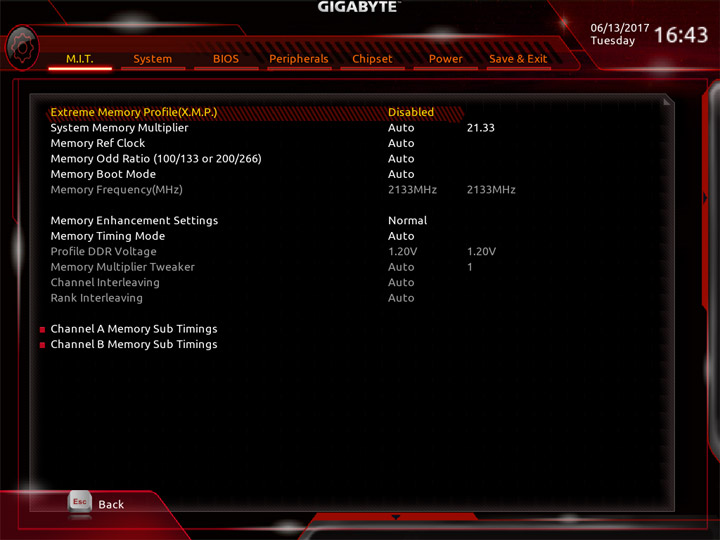

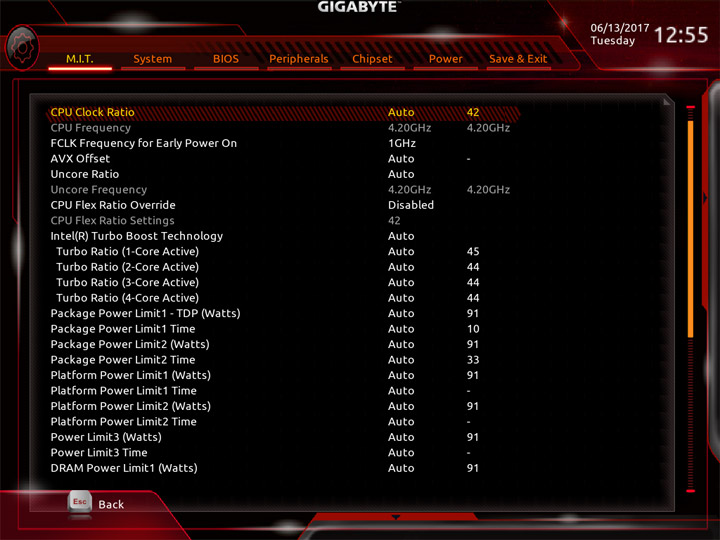

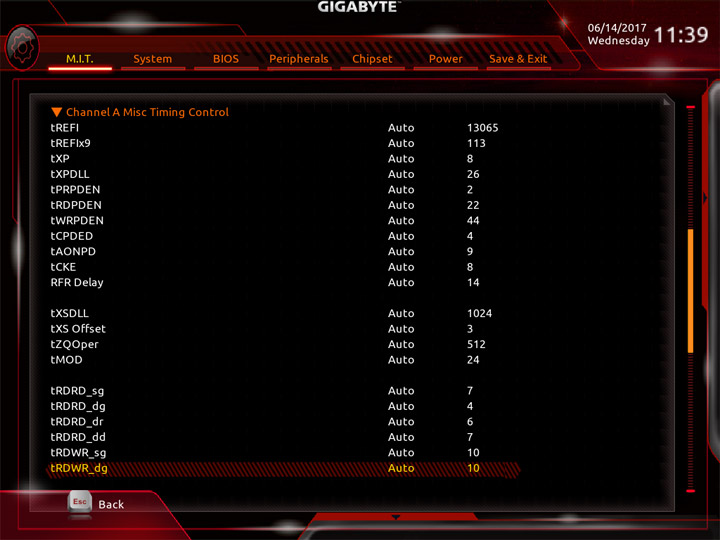

Наиболее важные переменные собраны в таблице, все они в точности совпадают с возможностями младшей Gigabyte GA-Z270-Gaming K3.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–500 0,01
CPU Clock Ratio (Multiplier) 8–127 1
CPU Vcore (В) 0,6–1,8 0,005
Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005
CPU Vcore Loadline Calibration Auto/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–127 1
System Memory Multiplier 8–31, 8–41,33 1, 1,33
DRAM Voltage (В) 1,0–2,0 0,01
CPU System Agent Voltage (В) 0,8–1,3 0,01
CPU VCCIO (В) 0,8–1,4 0,01
PCH Core (В) 0,8–1,3 0,02
Graphics Slice Ratio (Multiplier) 10–30 0,5
Graphics UnSlice Ratio (Multiplier) 10–30 0,5
CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005
VAXG Loadline Calibration Auto/Standard/High

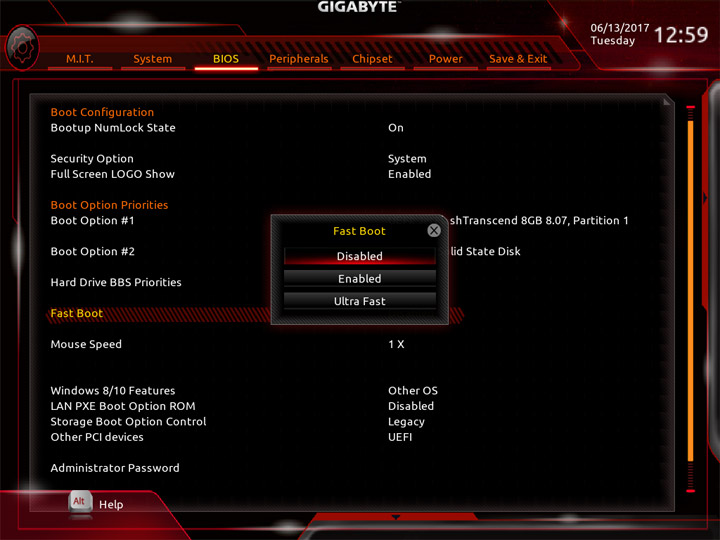

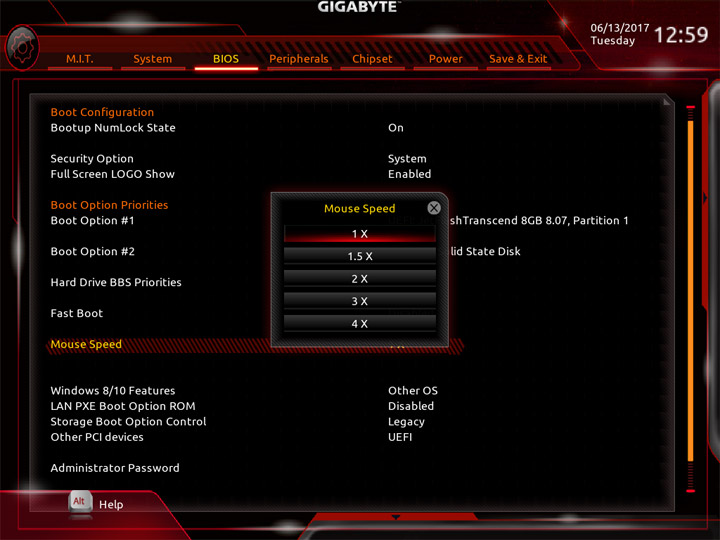

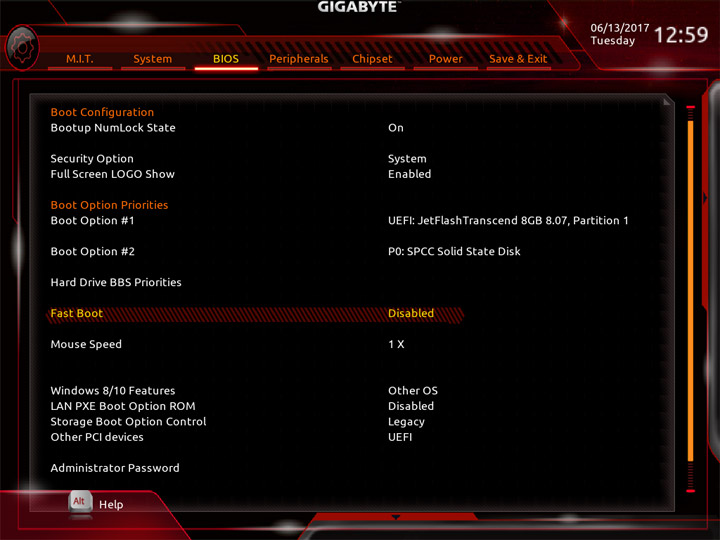

Этап инициализации оборудования средний по продолжительности, я бы рекомендовал испытать режим Fast Boot для ускорения этой процедуры.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

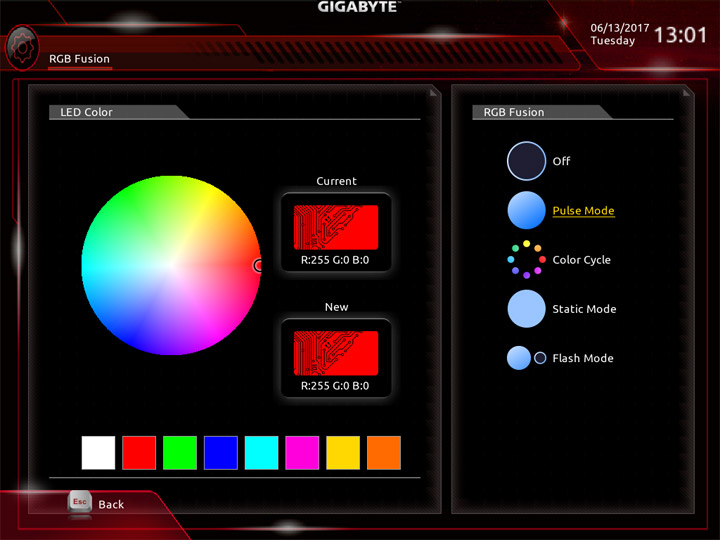

Базовая наладка системы иллюминации доступна прямо в UEFI (можно выбрать оттенок свечения и применить один из предложенных эффектов). Для трёх пар гнёзд USB 3.0 предусмотрено компенсирование падения напряжения. Собственное меню есть у контроллера Intel Thunderbolt.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

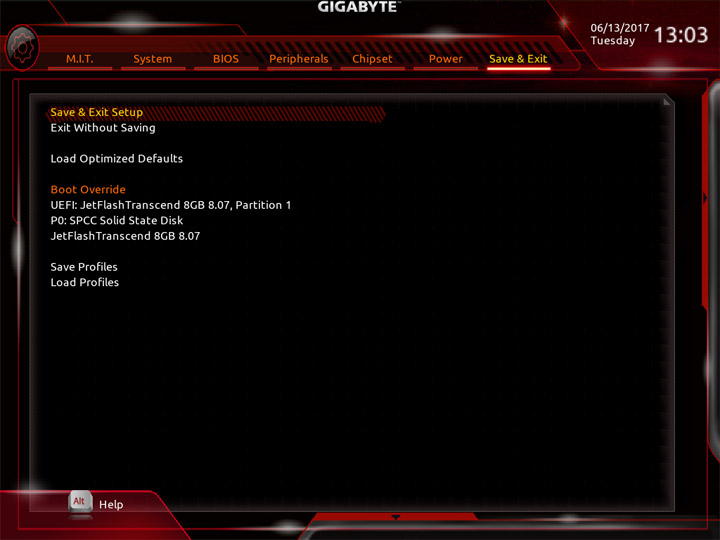

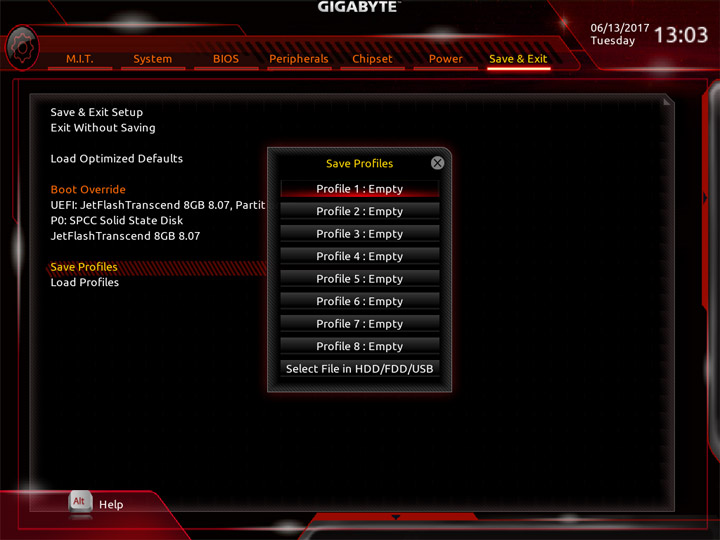

Для хранения настроек системы заготовили восемь профилей.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Комплектное ПО

Обширный набор утилит специалисты из Gigabyte предоставляют практически с каждой платой, испытуемая не стала исключением, так же не нужно забывать про особое ПО для работы со звуком.

  Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, BIOS Setup, Cloud Station, Color Tempertaure, EasyTune, EZRAID, Fast Boot, Game Boost, On/Off Charge, Platform Power Management, Smart Backup, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker, USB DAC-UP 2)
Звуковое Creative Sound Blaster Pro Studio
Сетевое TriDef SmartCam (лицензия на 90 дней), XSplit Gamecaster + Broadcaster (Premium License на 14 дней)
Дополнительное Aorus CPU-Z, Intel Extreme Tuning Utility, Intel Software Guard Extensions Platform

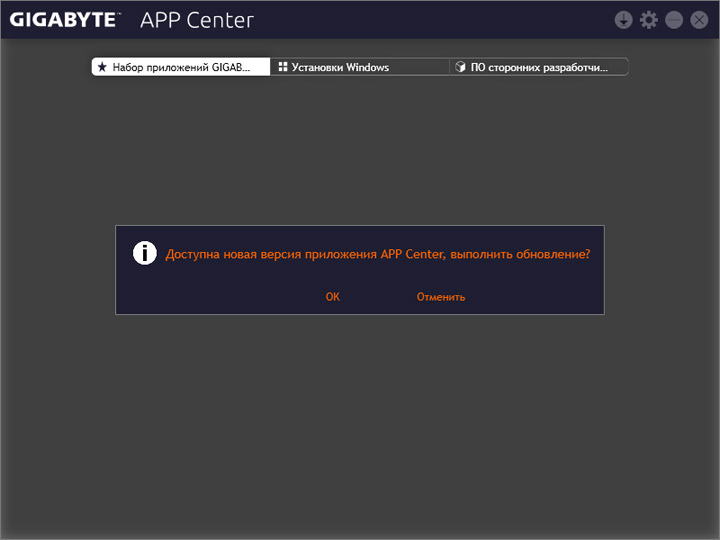

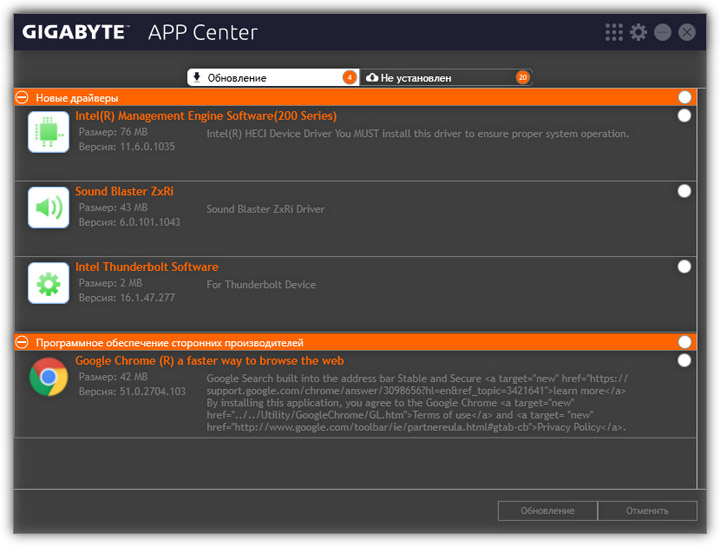

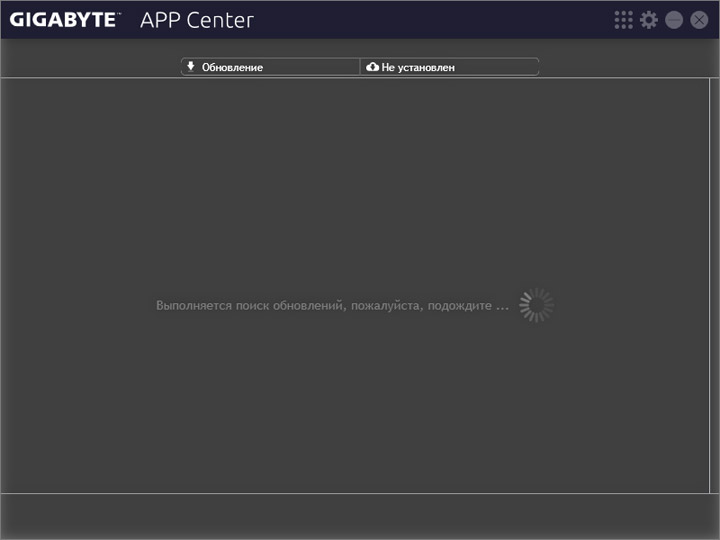

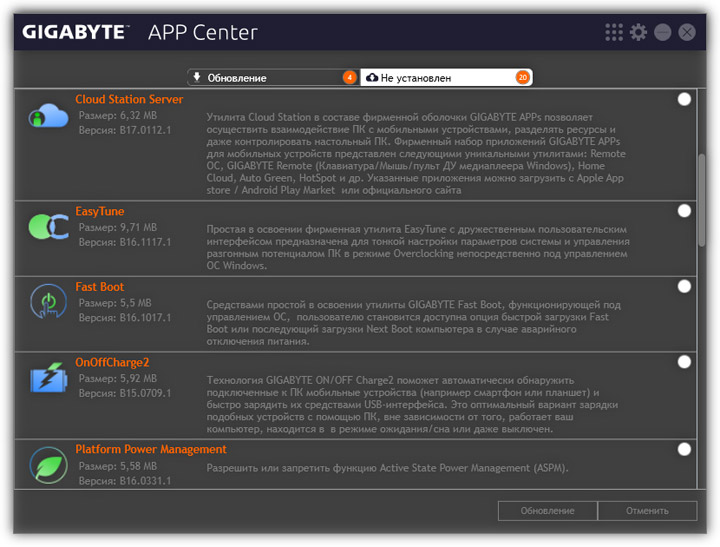

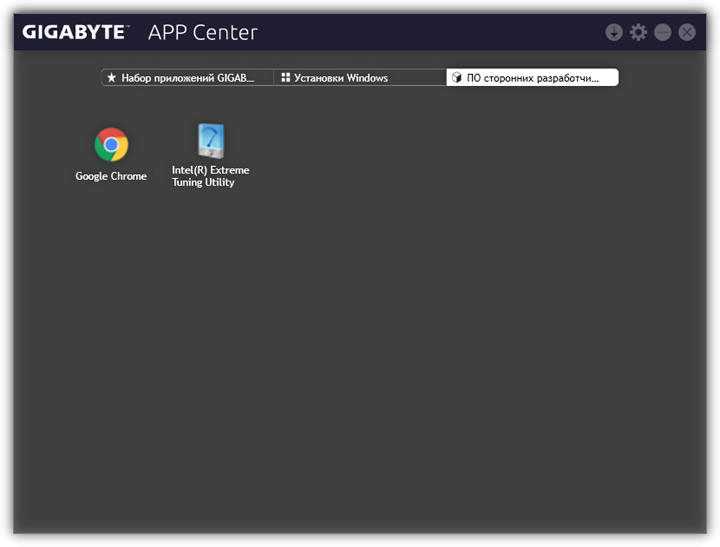

Каждый из компонентов находится в едином центре APP Center. Эта оболочка умеет отслеживать как собственные обновления, так и для остальных программ и даже драйверов.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Желаемые единицы можно отметить и запустить процедуру, к её функционированию никаких замечаний не было.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

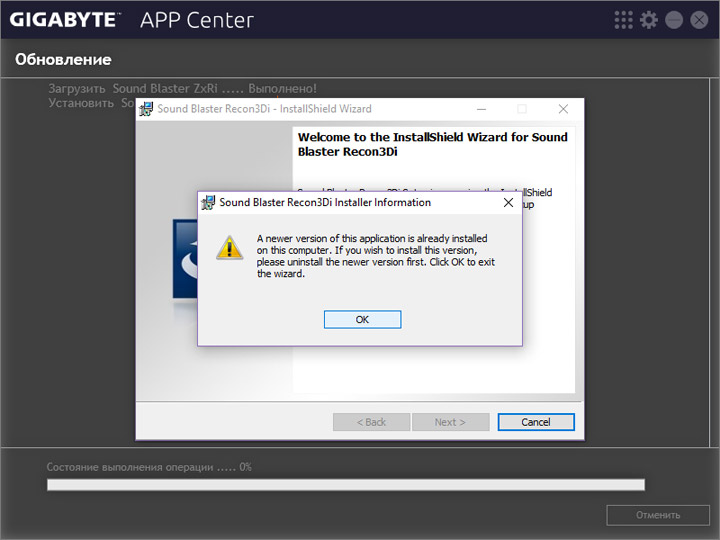

Однако есть замечания к методике определения текущего драйвера, установленного в системе. Найденные версии для звука и Thunderbolt оказались старее уже инсталлированных.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

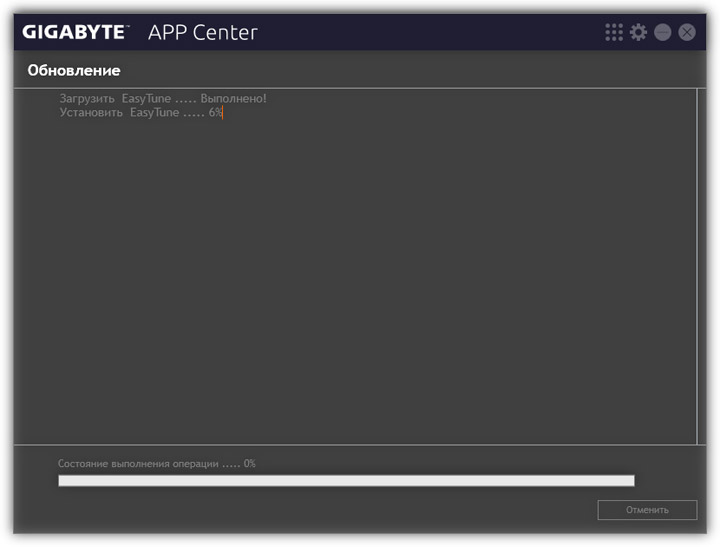

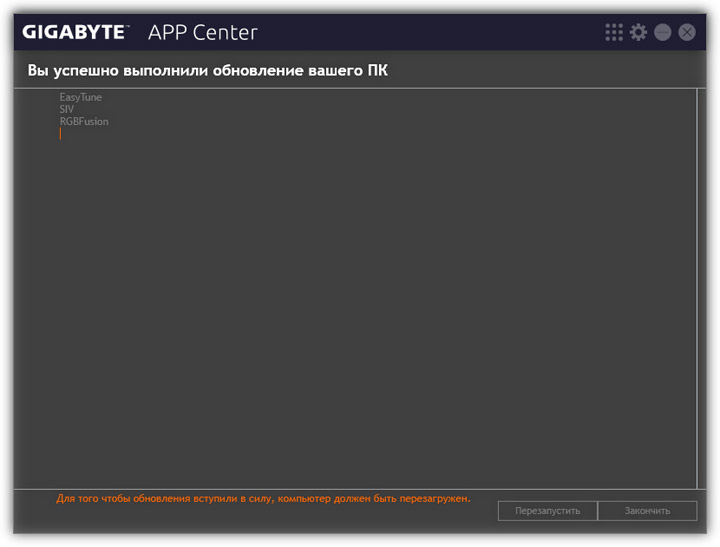

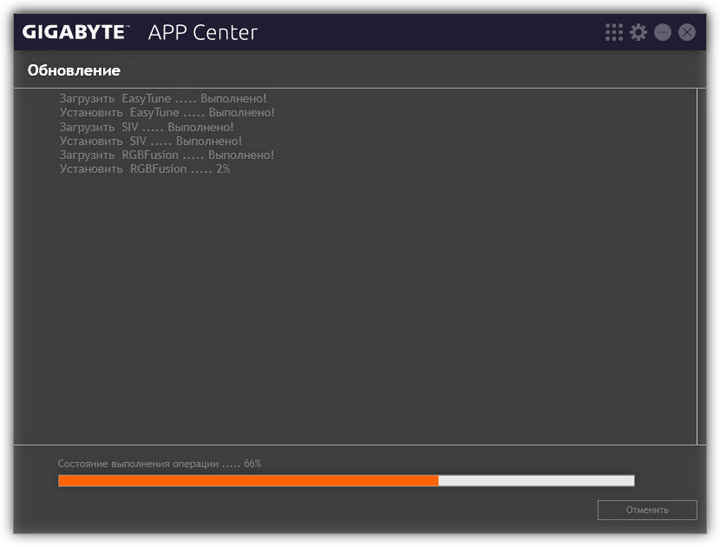

Установка проходит в видимом режиме, потому всегда можно отказаться от уже запланированных мер.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

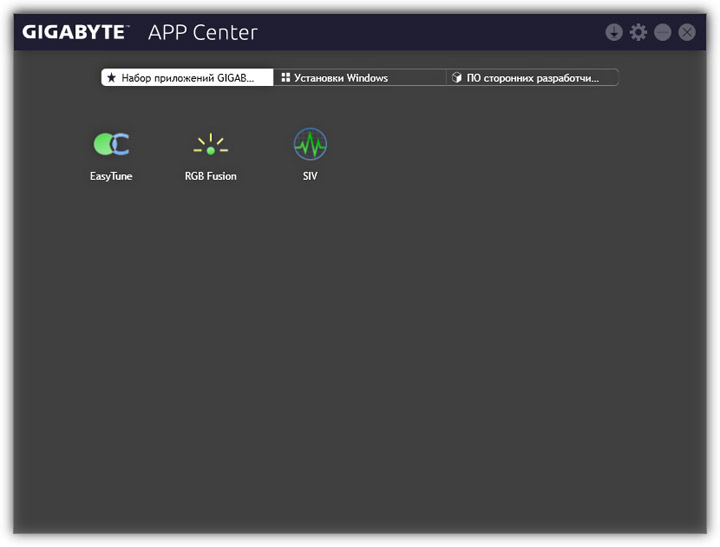

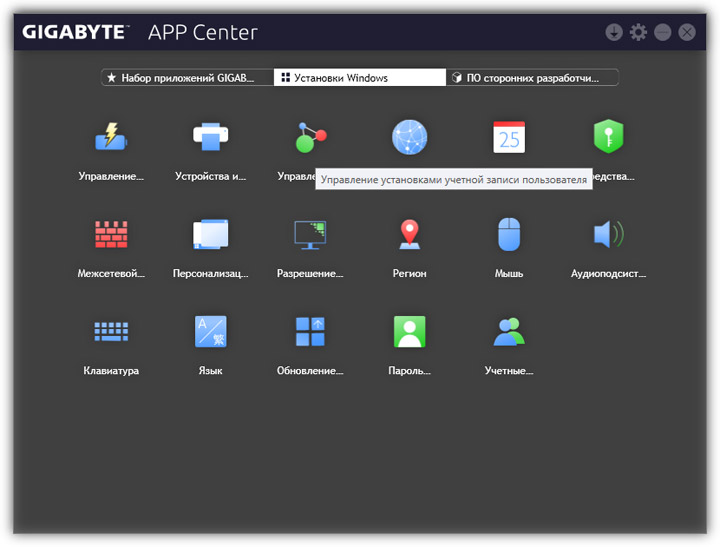

Общий вид интерфейса основного режима оболочки следующий:

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

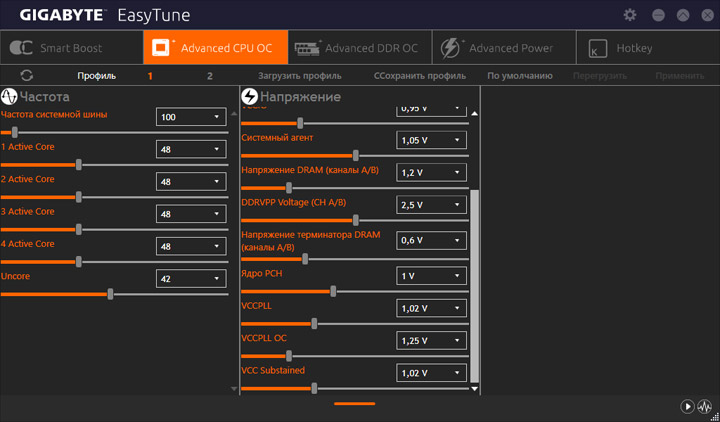

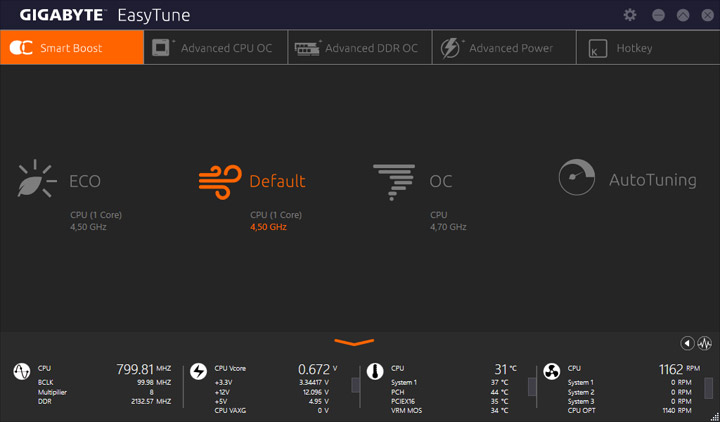

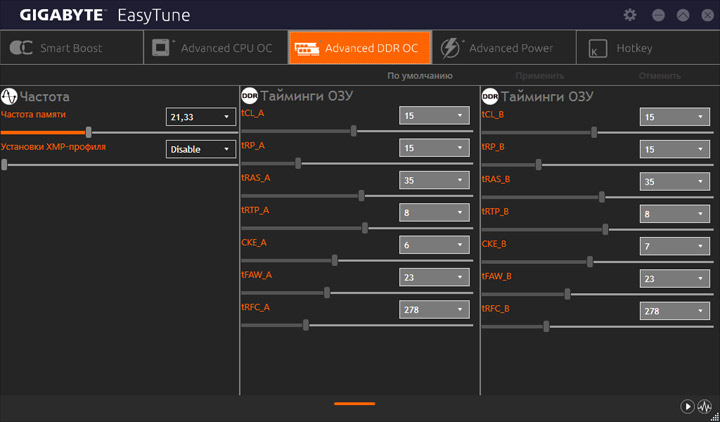

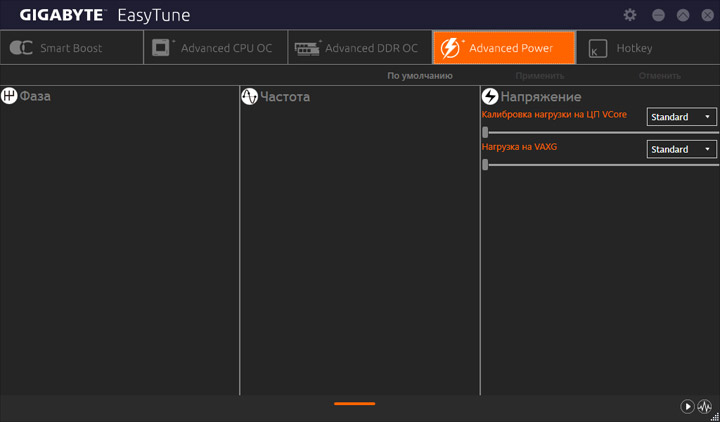

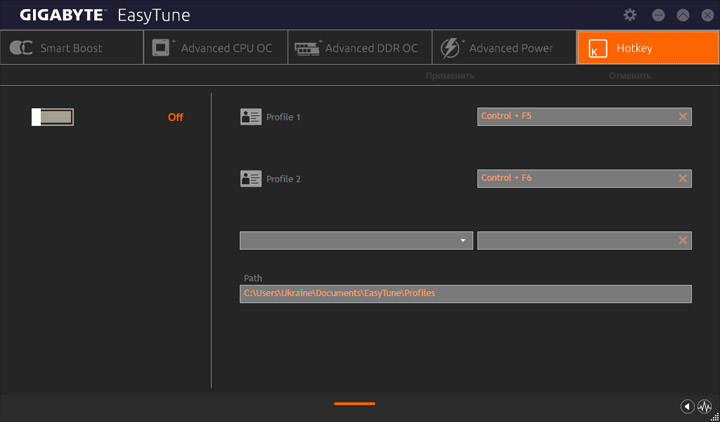

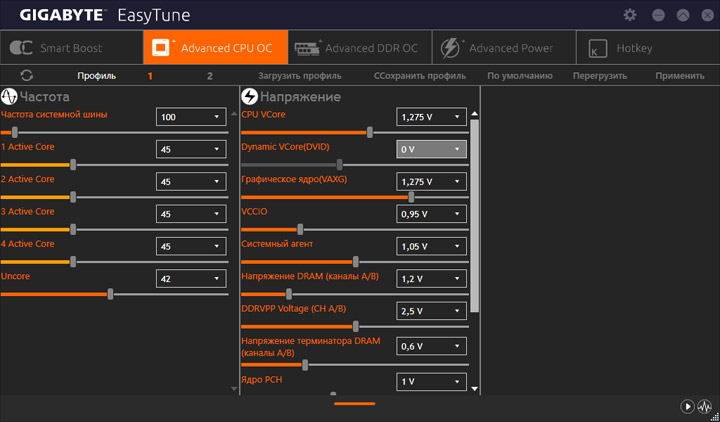

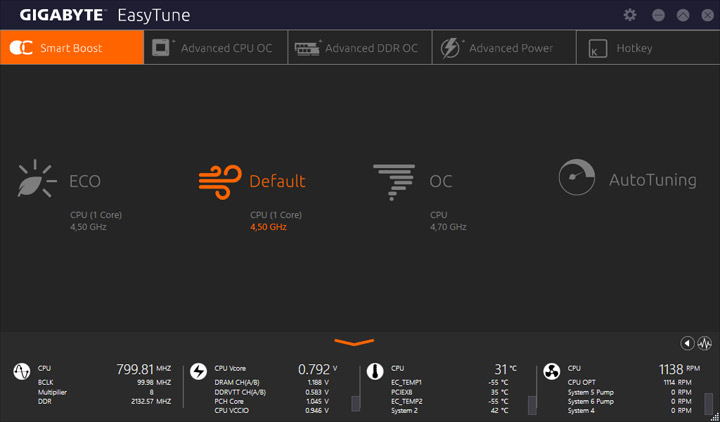

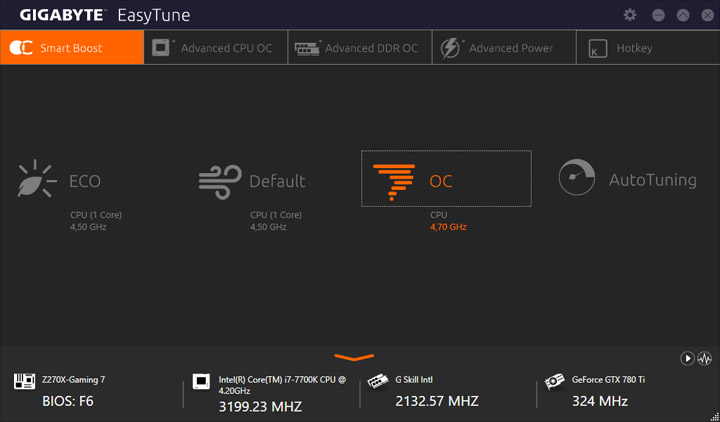

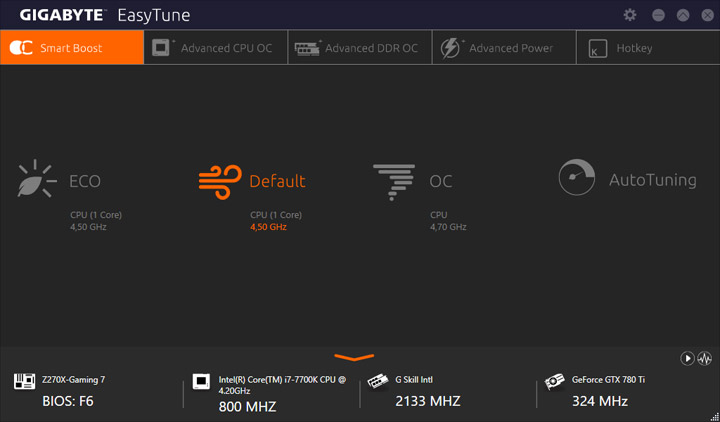

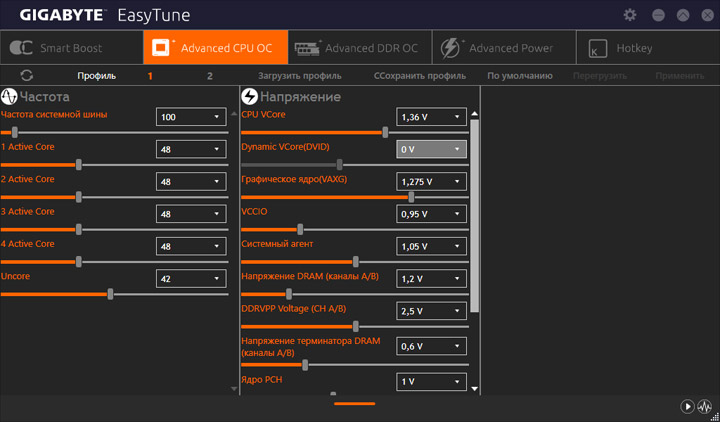

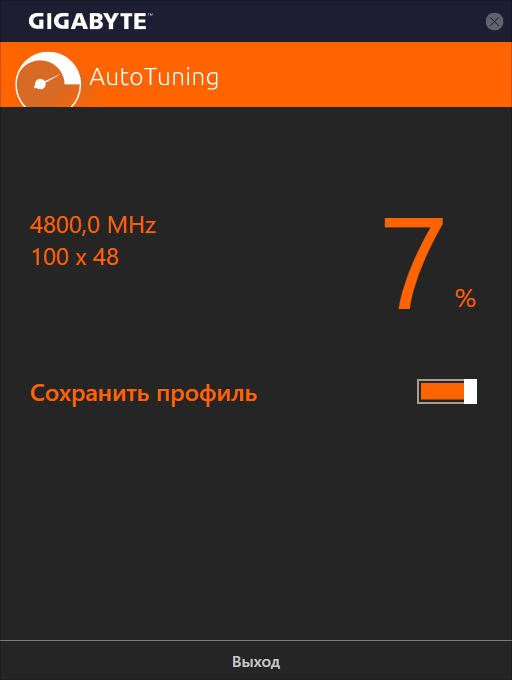

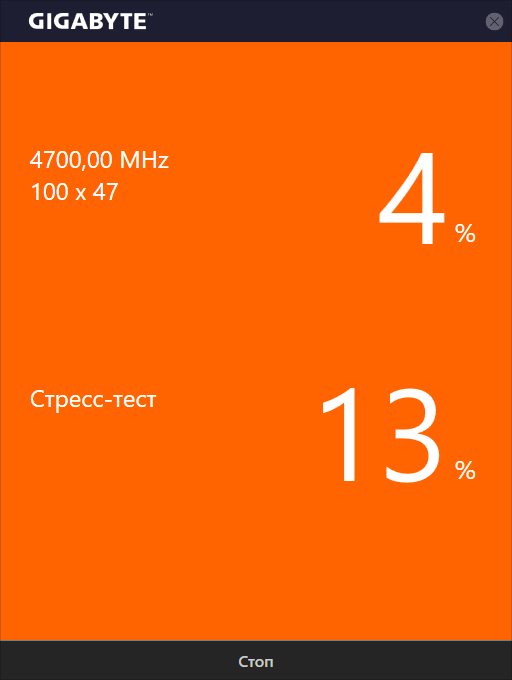

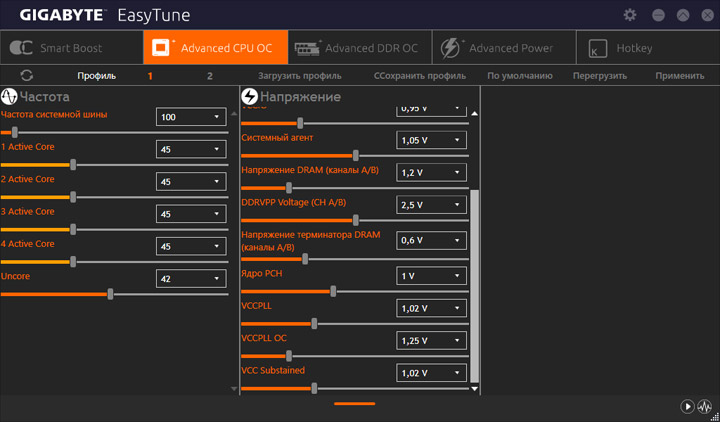

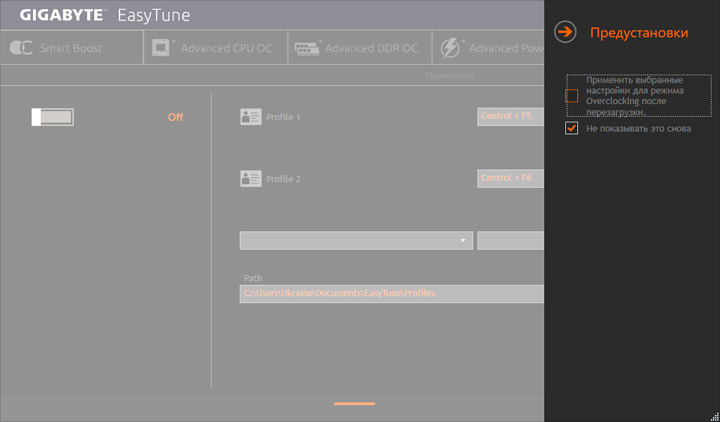

В рамках наших обзоров продукции от компании Gigabyte мы не единожды останавливались на различных утилитах из фирменного набора, поэтому сегодня я осмотрю только самые важные. Наверное, нет известнее названия из всего списка, чем EasyTune. Предложенные тут профили работы системы равноценны тем, что активируются кнопками и не нуждаются для этого даже в загрузке Windows, также в любой момент их можно отключить. «OC» проверю чуть позже, «ECO» — предусматривает неспешное повышение частоты ядра (она нарастает плавно, до своего паспортного значения). Доступные здесь значения базируются на тех же аппаратных возможностях и ничем не отличаются от доступных в UEFI. Часть параметров можно изменить «на лету», некоторые потребуют перезагрузку системы.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

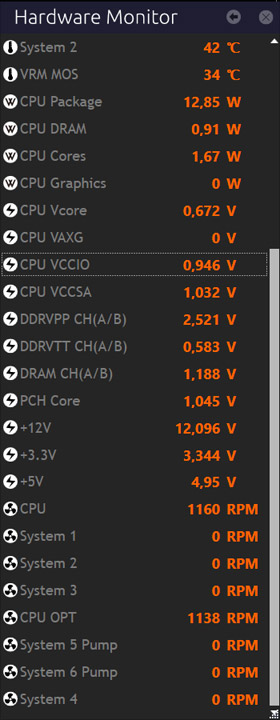

Утилиту можно свернуть для контроля за текущими параметрами в более компактом виде.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

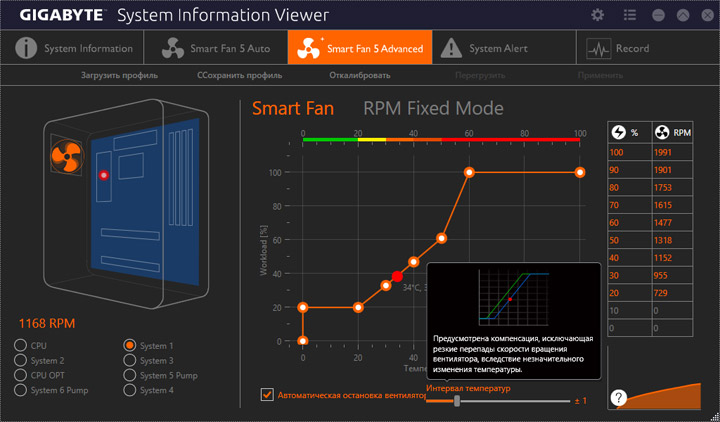

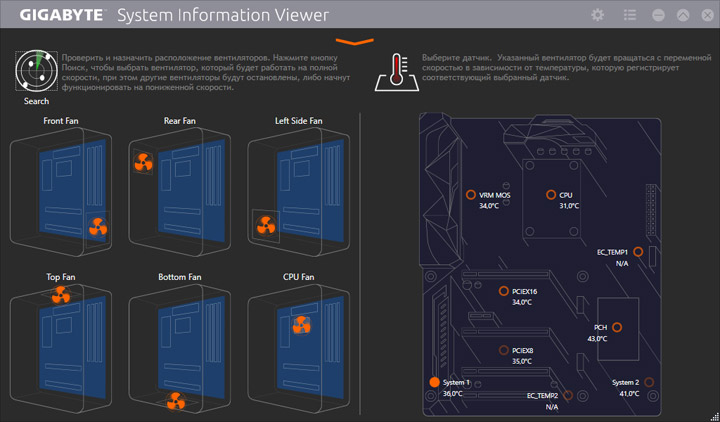

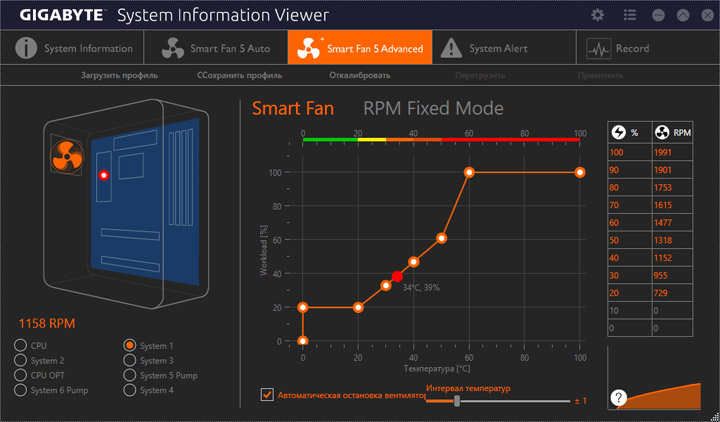

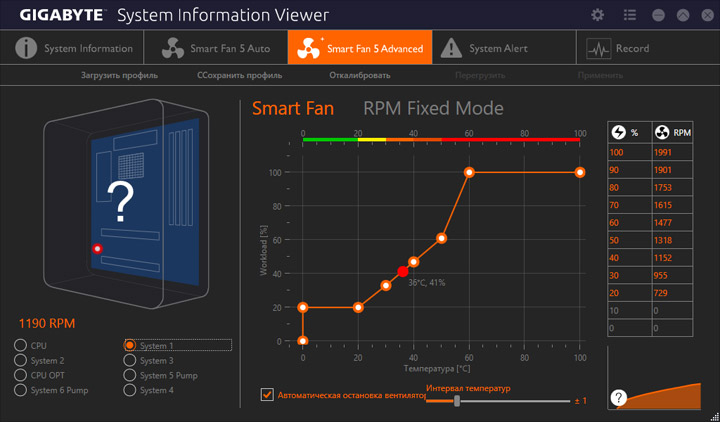

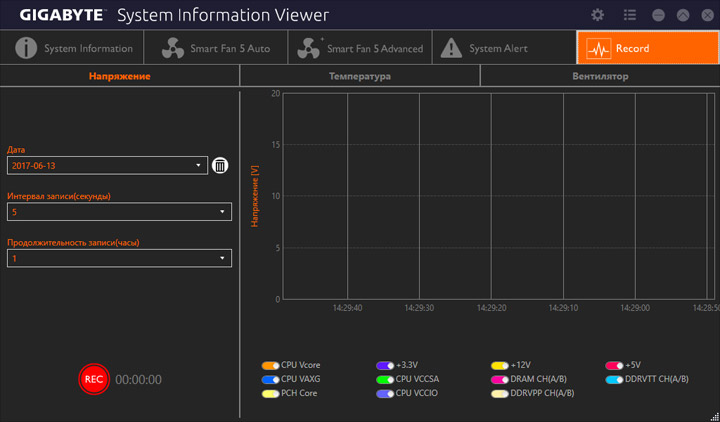

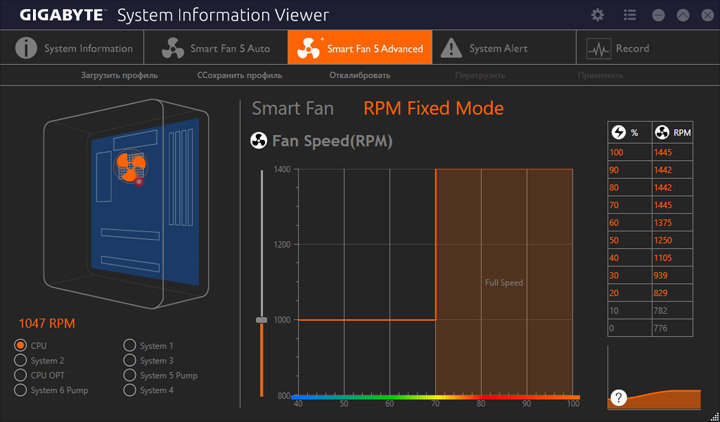

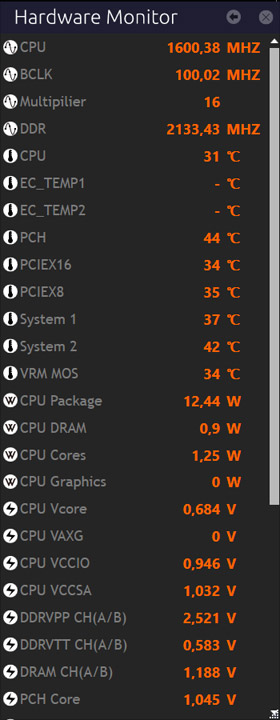

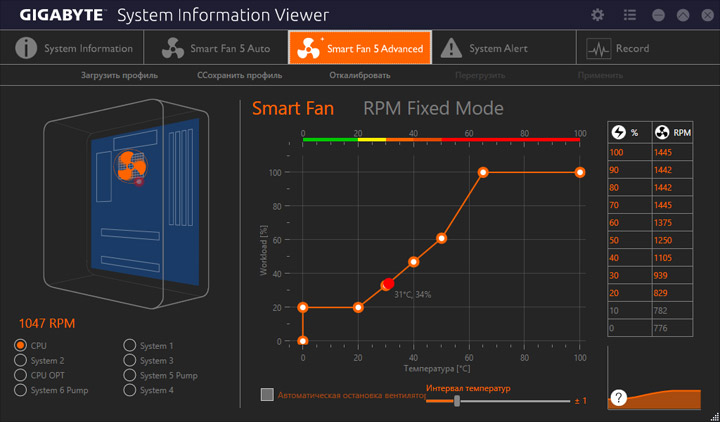

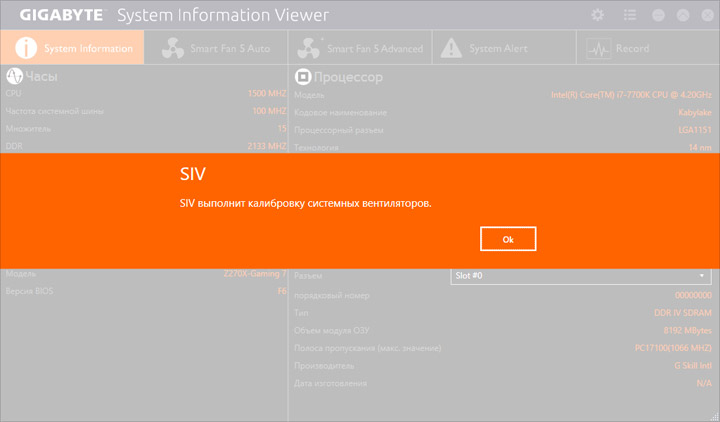

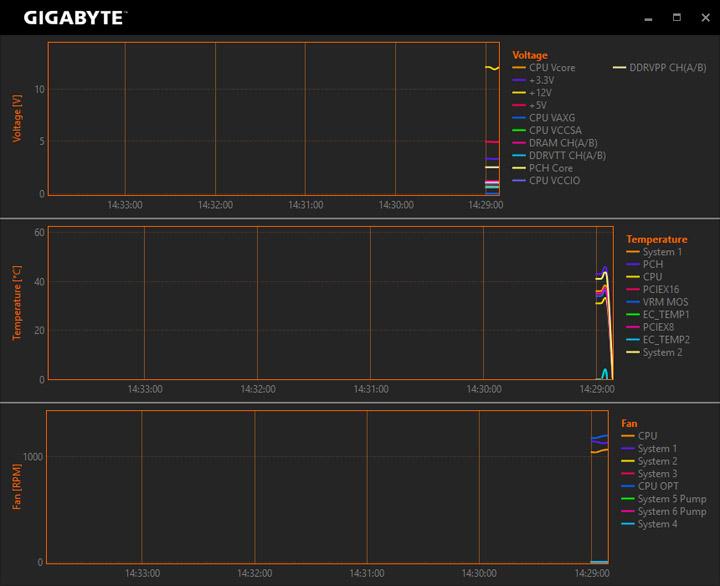

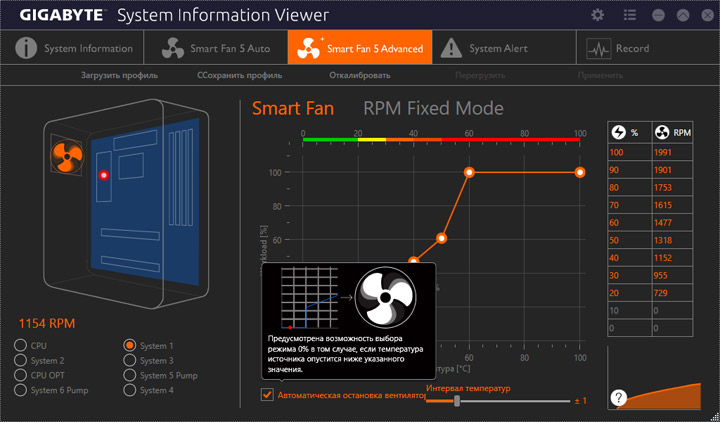

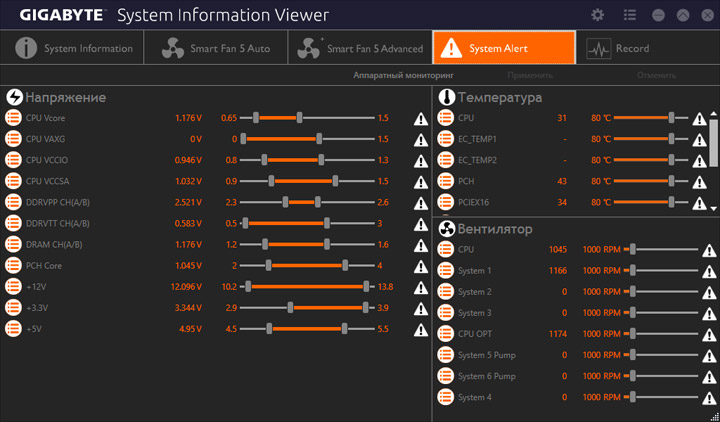

System Information Viewer, прежде всего, необходим для вдумчивой наладки системы охлаждения ПК, все устройства можно откалибровать. Уже по полученным паспортам можно будет составлять алгоритм, на фоне реализации подобного механизма в UEFI, интерфейс отличается наглядностью и новым доступным режимом работы охладителей — на фиксированных оборотах (хотя его можно «нарисовать» и самому).

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

В модулях слежения за параметрами есть ряд недоработок, вроде пределов напряжения PCH. Вероятно, подобным ПО мало кто пользуется.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

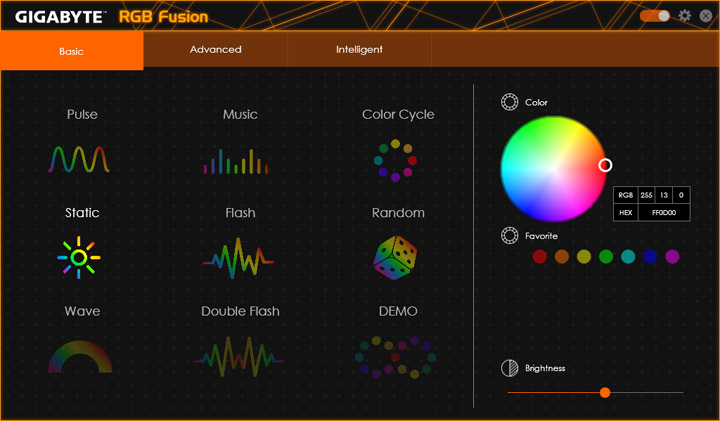

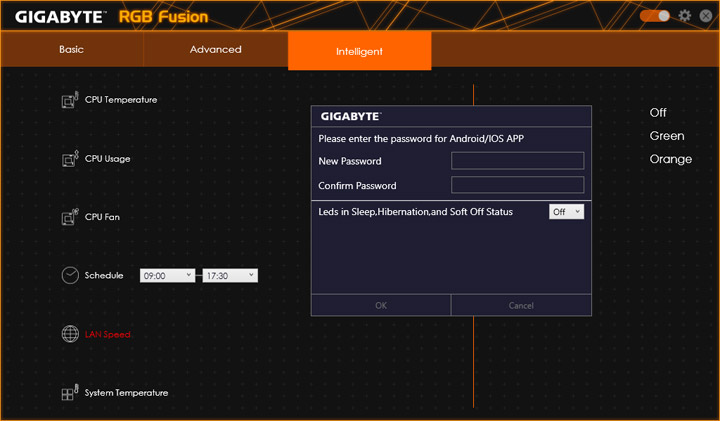

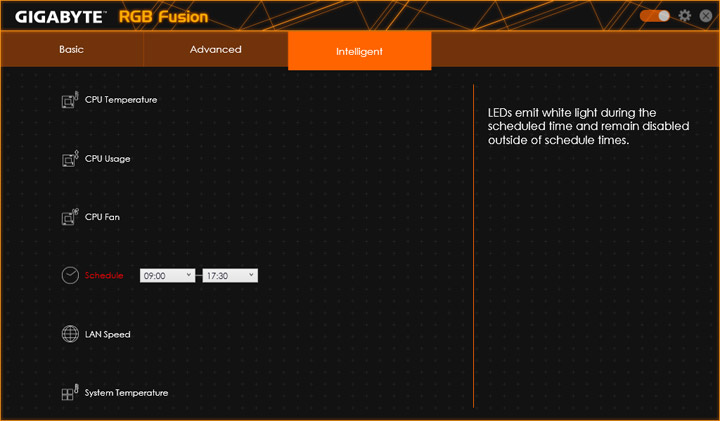

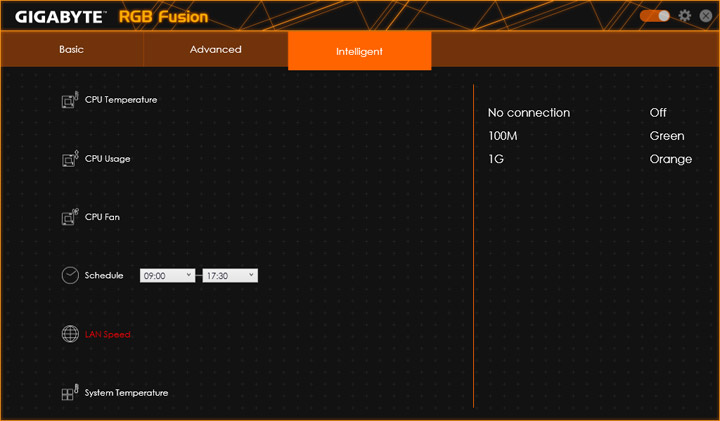

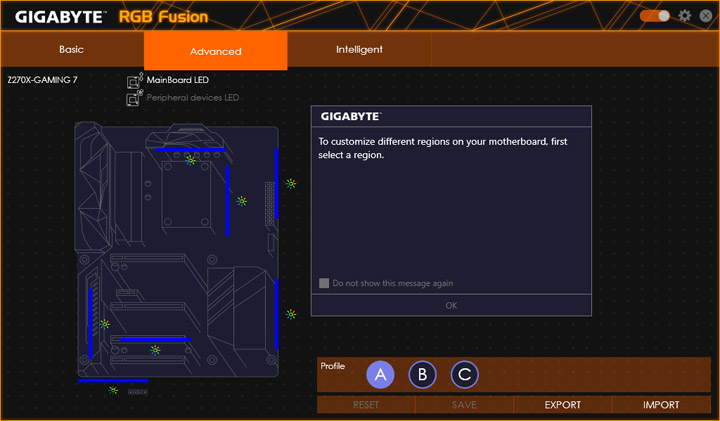

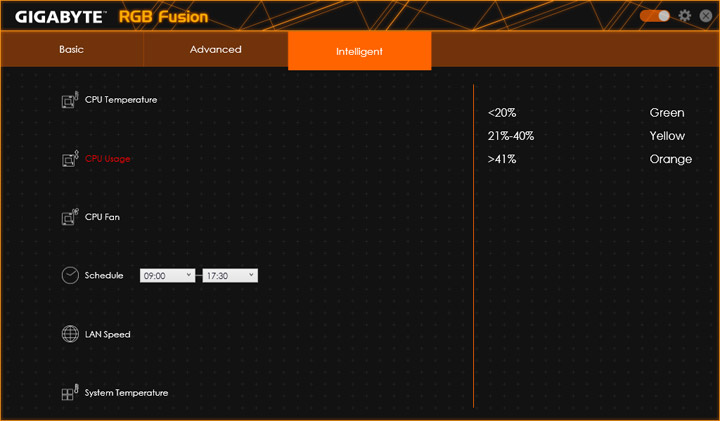

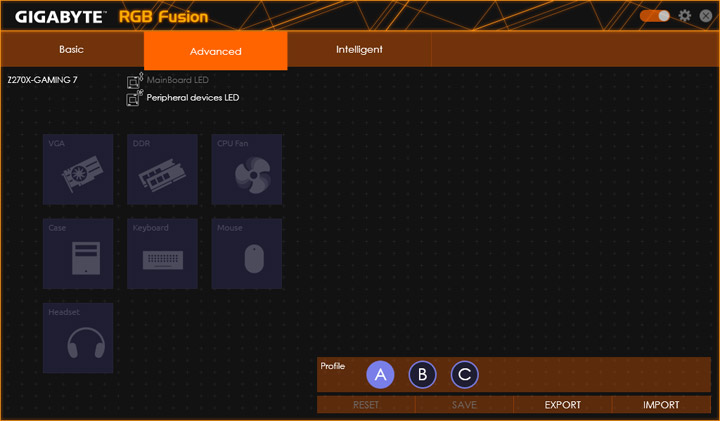

RGB Fusion заметно отличается по возможностям от более простой Ambient LED. Тут есть несколько страниц с готовыми эффектами для подсветки. Есть и полный доступ к настройкам работы любого из регионов. Перемещение по вкладкам сопровождается подсказками. Неким образом задумана совместная работа и с другими устройствами, оснащёнными подсветкой, для гармонизации совместной иллюминации. Существует возможность наладки даже с мобильного приложения.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

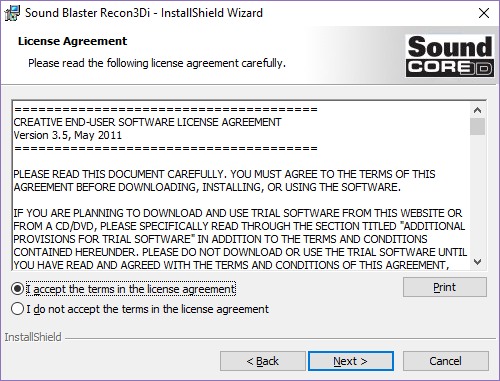

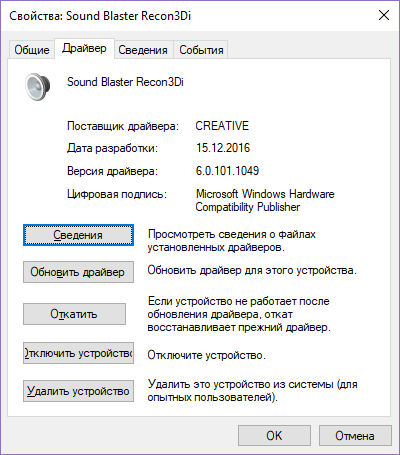

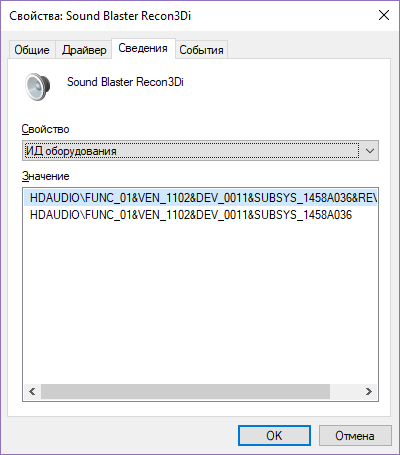

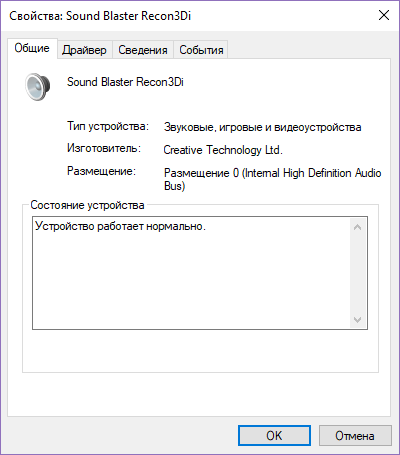

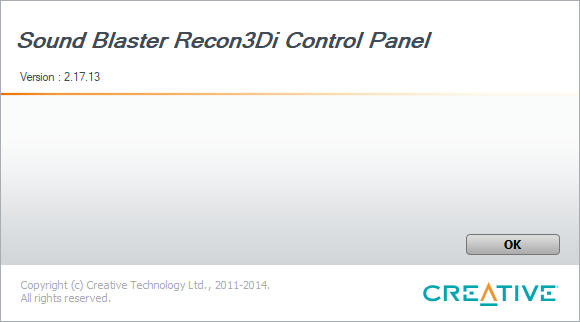

Актуальная версия комплекса с драйверами и фирменным ПО от Creative находится в свободном доступе, на странице продукта (GA-Z270X-Gaming 7) в Сети. С установкой никаких проблем не было.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

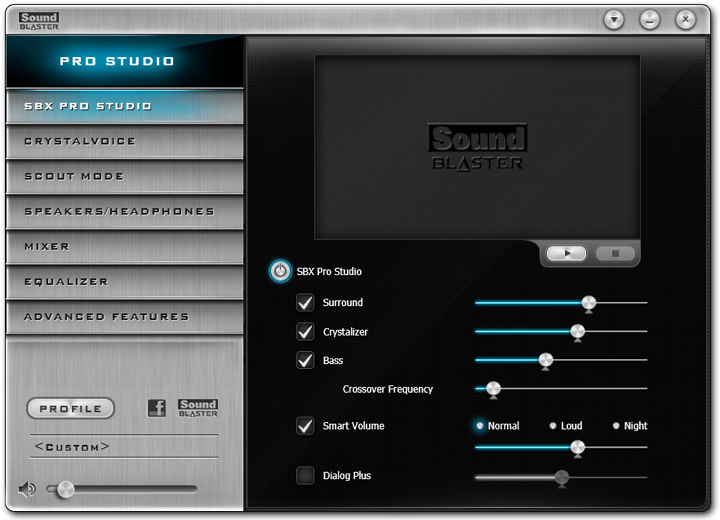

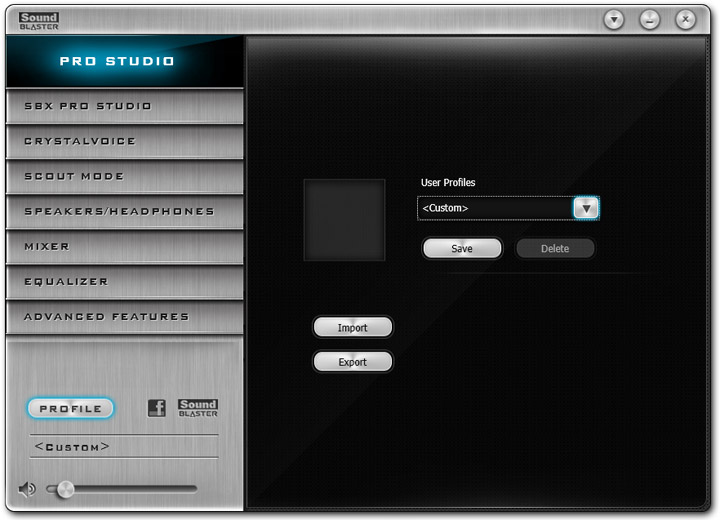

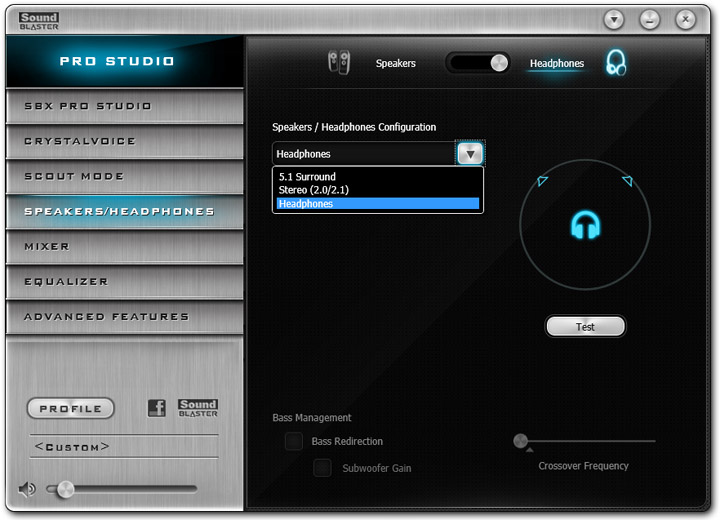

Sound Blaster Pro Studio не является новинкой в наших обзорах, этот продукт поставляется с рядом плат как дополнительное ПО, в частности, он же находился в комплекте с Gigabyte G1.Sniper 5, в том обзоре можно найти больше детальных скриншотов. Ничего нового с тех пор тут не реализовали.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Продукт в первую очередь предназначен для видоизменения звуковой картины. Однако даже без его использования трудно будет не отличить звучание этой «платы» от любой другой, особенно если на оппоненте будет установлена какая-нибудь бюджетная модель от Realtek вроде ALC892. Запас по мощности здесь потрясающий даже в положении множителя «2,5», конечно же, «6» даёт ещё более заметное влияние. В целом, подача звука очень живая и быстрая, хорошо расставлены акценты, слышны детали и разные нюансы в записях. Чтобы недооценить наличие такой «интеграшки» — нужно сильно постараться. Если же владельцу не понравится оттенок звучания, его можно запросто изменить путём замены ОУ (правда, интересующую модель придётся приобрести уже самостоятельно).

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

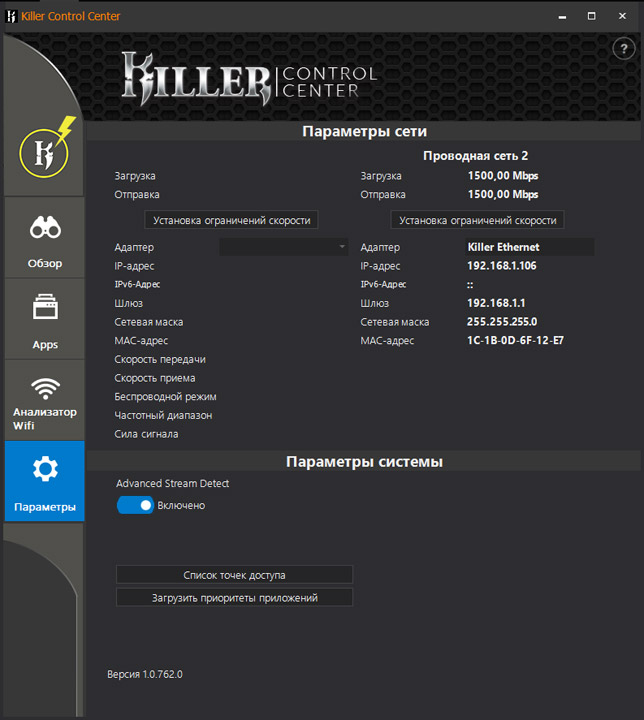

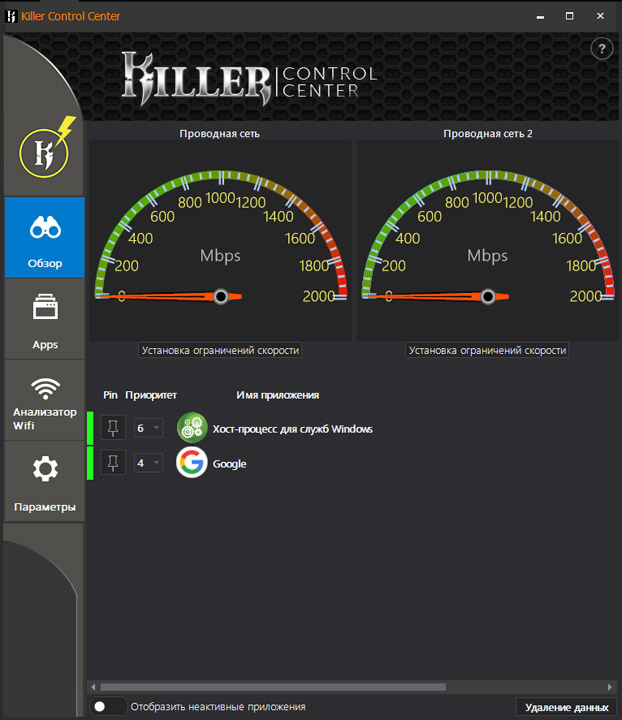

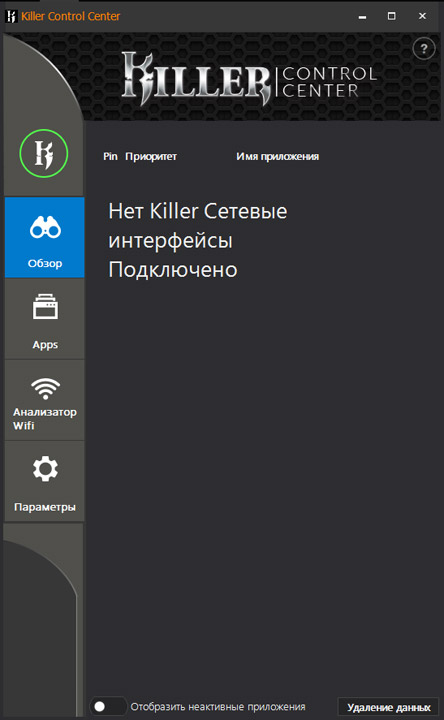

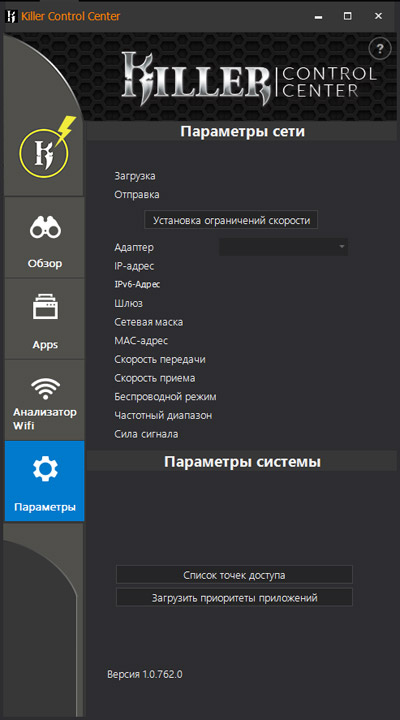

Конфигуратор Killer Control Center фиксирует наличие двух сетевых адаптеров, но распределить приоритет среди приложений, запрашивающих доступ в интернет, он сможет только в случае работы именно с E2500.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

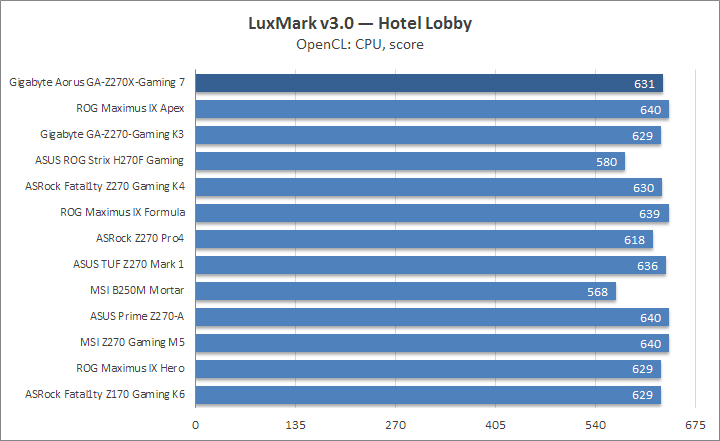

В качестве тестов использовались следующие приложения:

  • AIDA64 5.90 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;

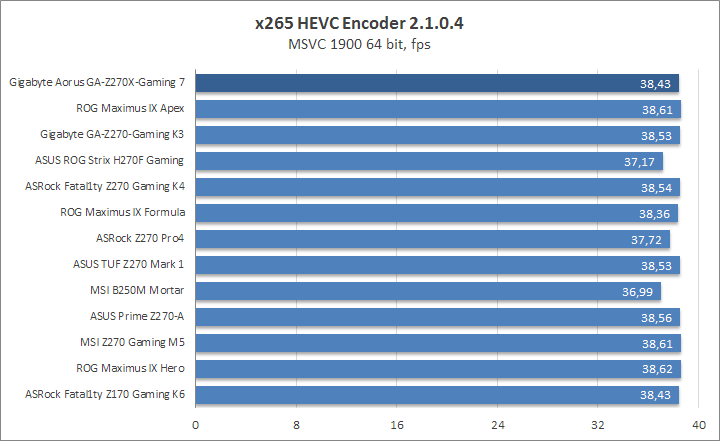

  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;

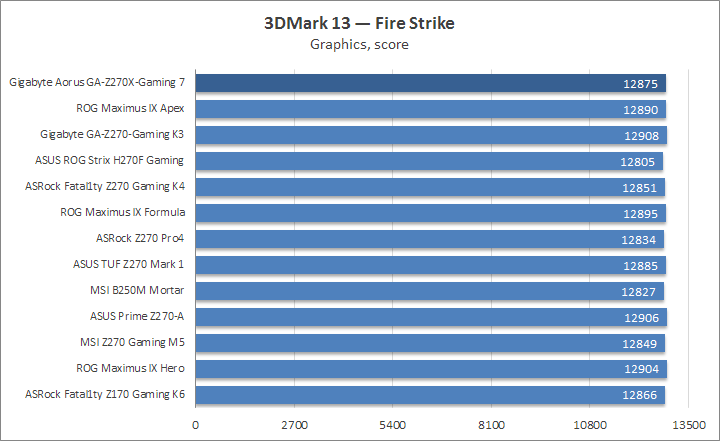

  • Futuremark 3DMark 13;

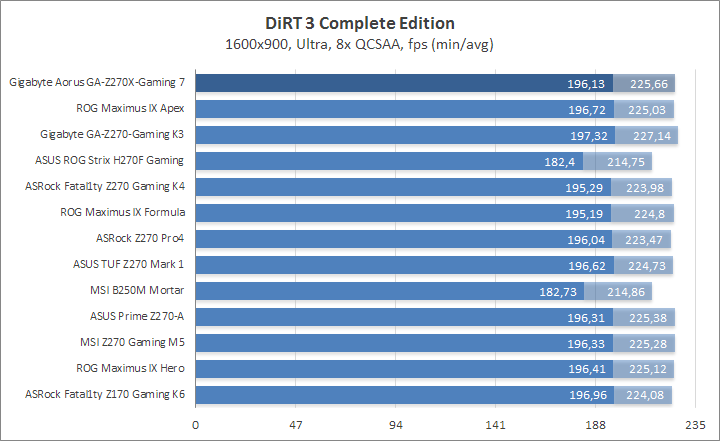

  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);

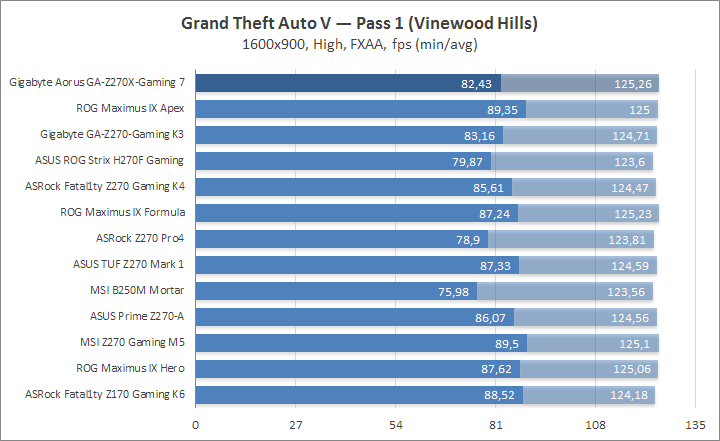

  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
Gigabyte Aorus GA-Z270X-Gaming 7 F6 5.90.4251 4.3.741-x64 2.3.3693 10.0.15063.332
ROG Maximus IX Apex 0906 5.80.4098 4.3.718-x64 2.2.3663 10.0.14393
Gigabyte GA-Z270-Gaming K3 F5 5.80.4089 4.3.718-x64 2.2.3509 10.0.14393
ASUS ROG Strix H270F Gaming 0308 5.80.4084 4.3.718-x64 2.2.3509 10.0.14393
ASRock Fatal1ty Z270 Gaming K4 P1.30 5.80.4081 4.3.718-x64 2.2.3509 10.0.14393
ROG Maximus IX Formula 0701 5.80.4061 4.3.714-x64 2.2.3509 10.0.14393
ASRock Z270 Pro4 P1.30 5.80.4069 4.3.714-x64 2.2.3509 10.0.14393
ASUS TUF Z270 Mark 1 0401 5.80.4026 4.3.714-x64 2.1.2973 10.0.14393
MSI B250M Mortar 2.00 5.80.4060 4.3.714-x64 2.2.3509 10.0.14393
ASUS Prime Z270-A 0401 5.80.4021 4.3.714-x64 2.1.2973 10.0.14393
MSI Z270 Gaming M5 1.31 5.80.4043 4.3.714-x64 2.2.3509 10.0.14393
ROG Maximus IX Hero 0222 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 P7.10 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393

Результаты тестирования

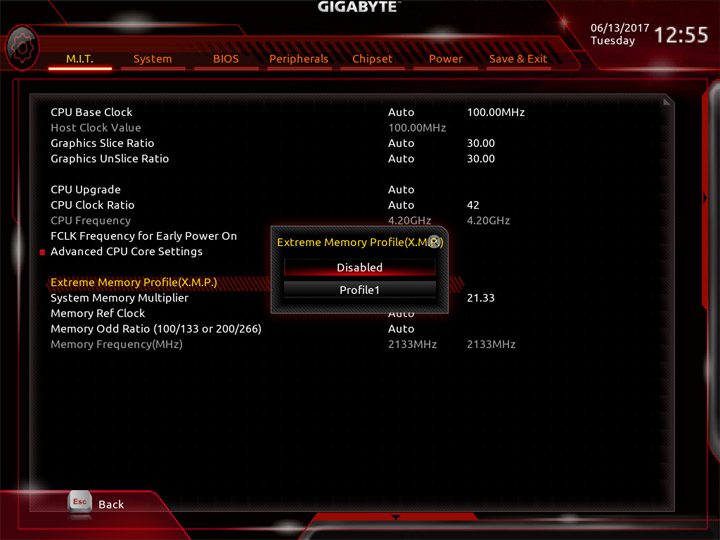

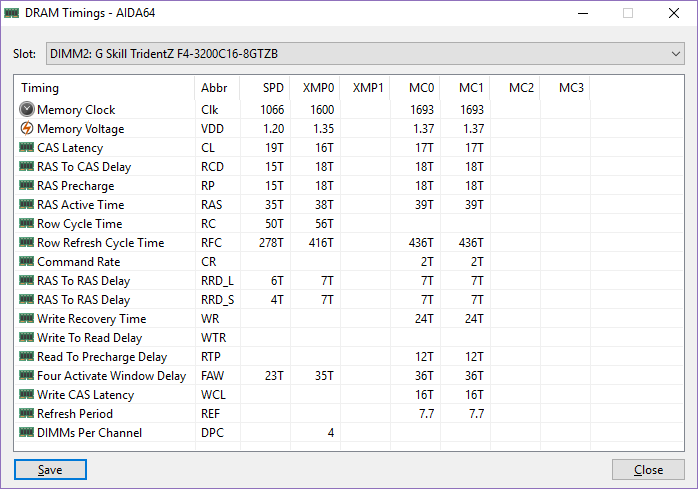

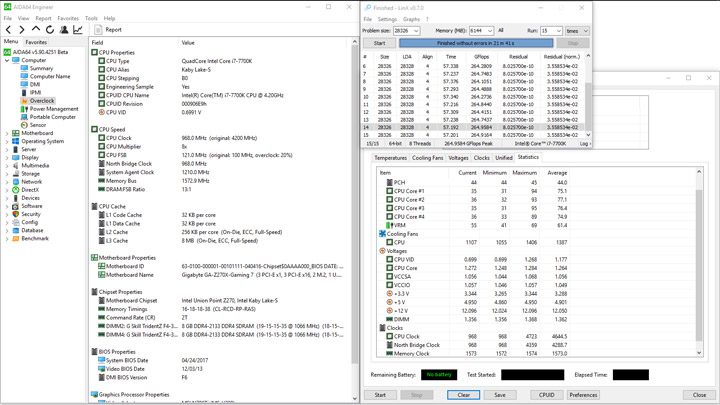

Единственная модификация в штатных настройках — активация XMP для комплекта памяти.

Gigabyte Aorus GA-Z270X-Gaming 7

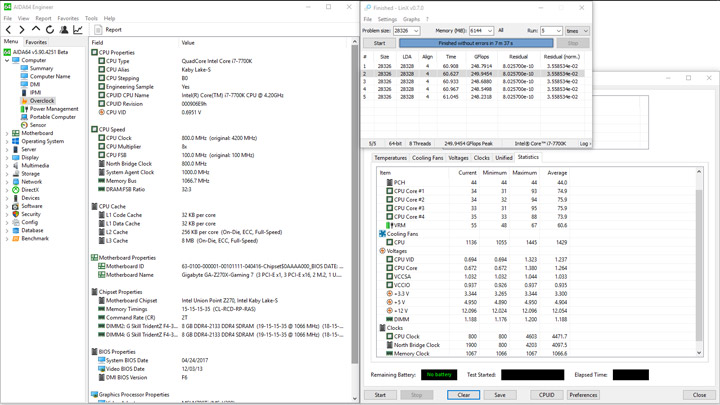

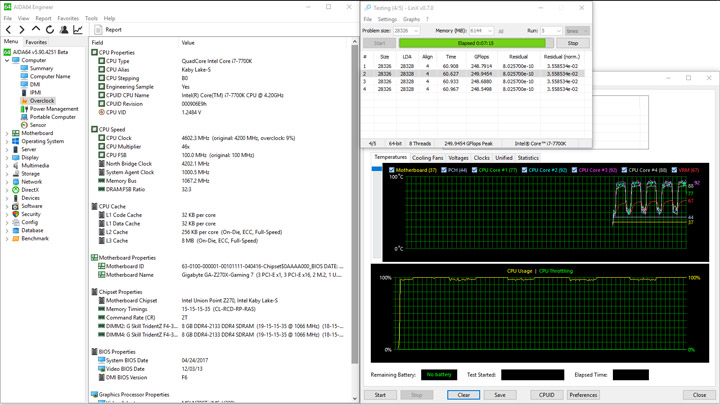

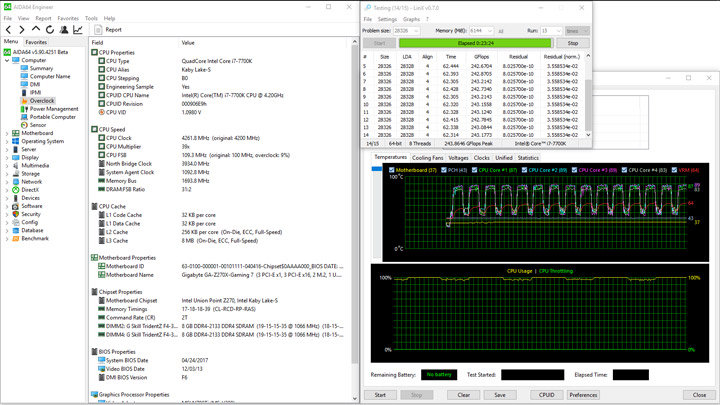

Частота процессора равнялась 4,5 ГГц при любом активном приложении.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

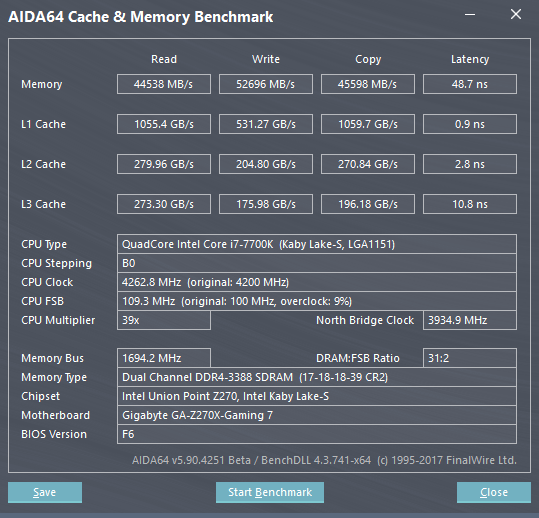

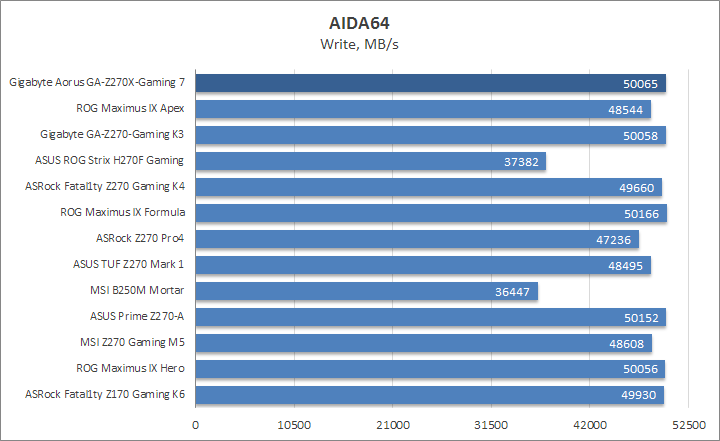

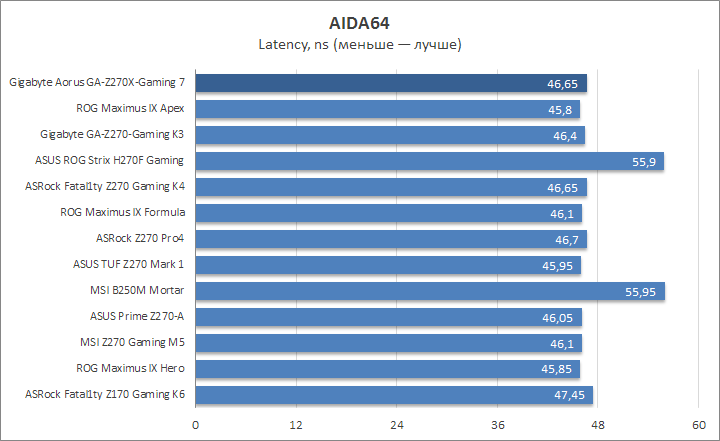

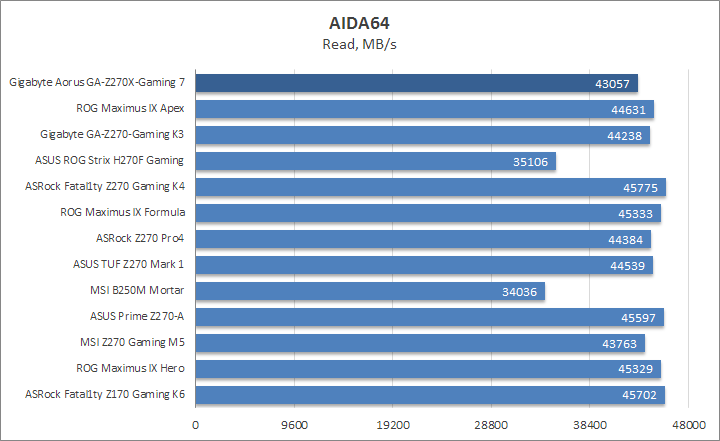

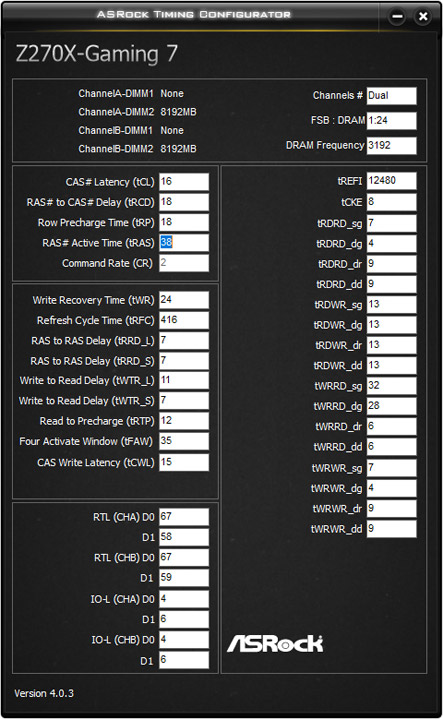

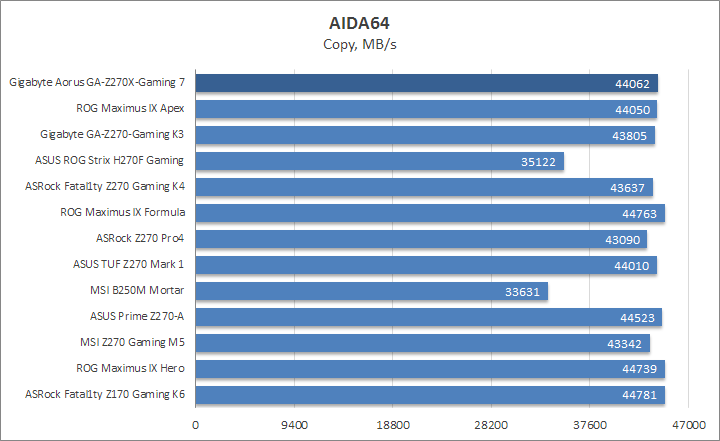

Испытуемая показала низкую скорость чтения из памяти, в остальном наблюдался паритет между соперниками.

Gigabyte Aorus GA-Z270X-Gaming 7

Видимо, этот факт не замедлил сказаться на поведении в тесте Super PI.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

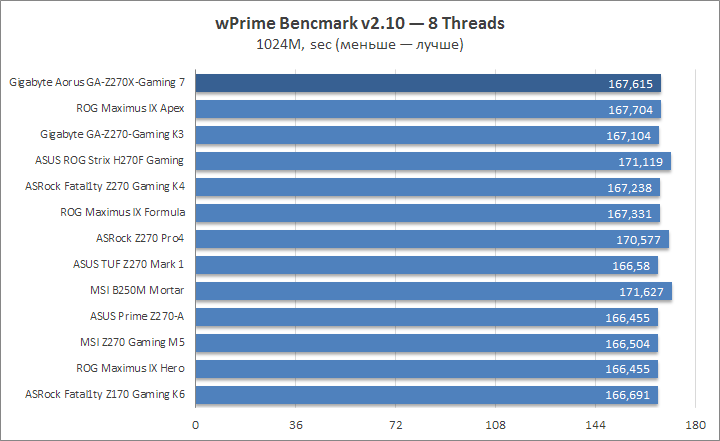

А в многопоточном wPrime всё оказалось отлично.

Gigabyte Aorus GA-Z270X-Gaming 7

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Gigabyte Aorus GA-Z270X-Gaming 7

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

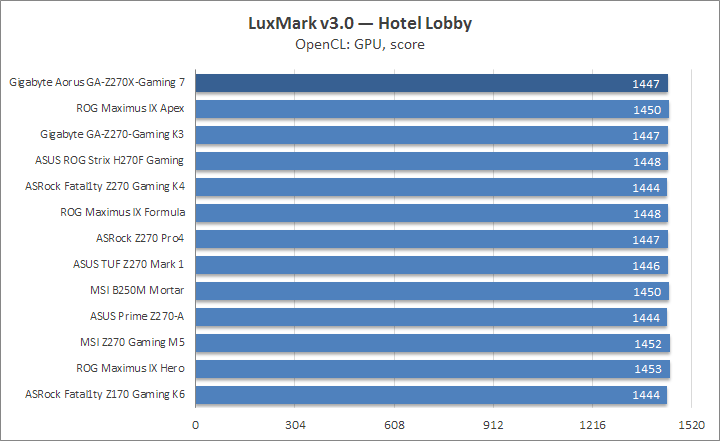

В бенчмарках, близких по типу нагрузки к реальным приложениям, выступления соответствуют общей группе участников.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Хороший результат получился в Fire Strike.

Gigabyte Aorus GA-Z270X-Gaming 7

Наиболее восприимчивой игрой к работе памяти в наших замерах является DiRT 3, никаких проблем с быстродействием здесь не было.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7
Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

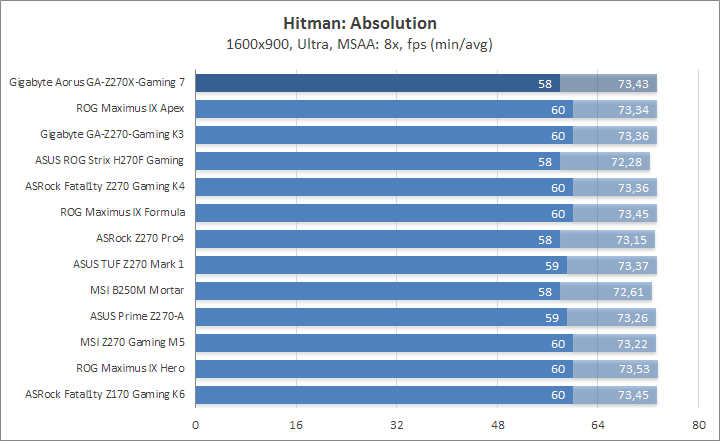

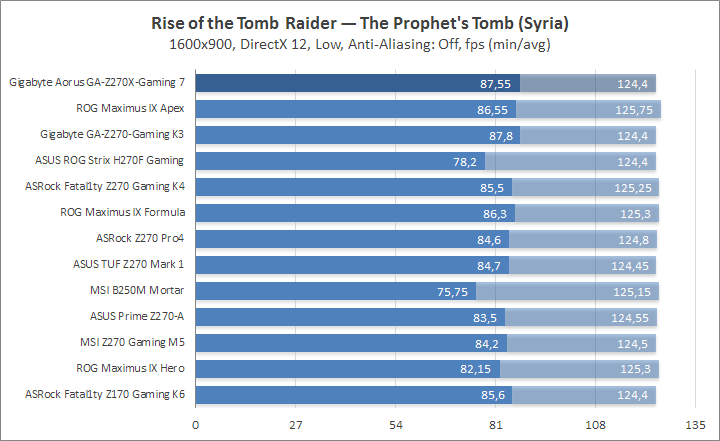

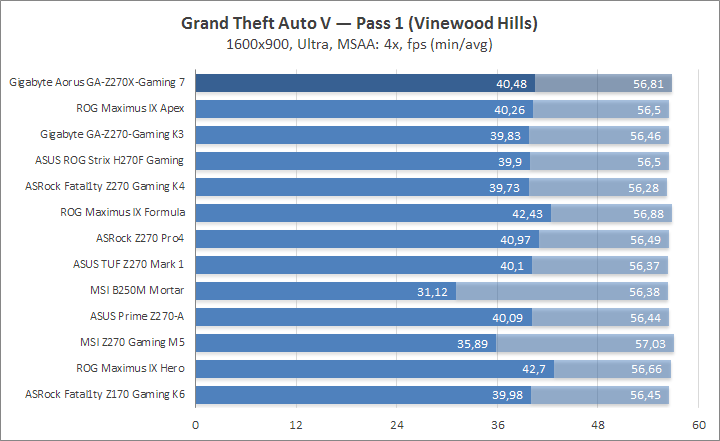

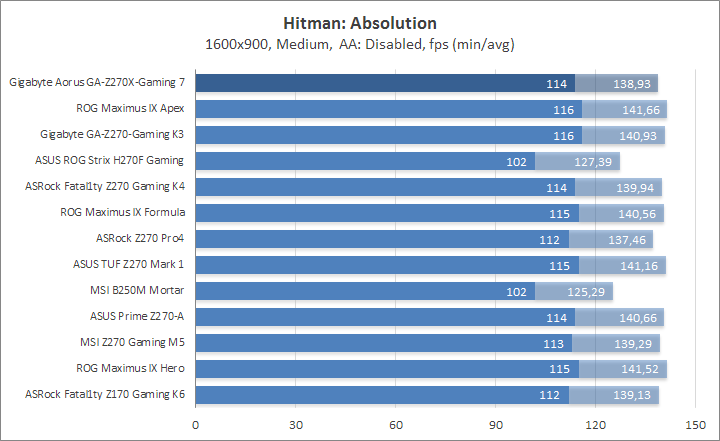

Лидером в ещё двух штуках Aorus GA-Z270X-Gaming 7 точно не будет, но всё в рамках разумного.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

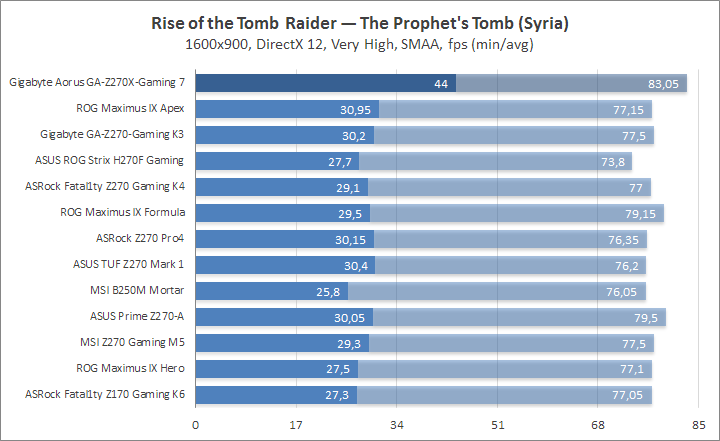

Вероятно, обновление сборки Windows 10 радикальным образом повлияло на улучшение производительности ПК в последнем тесте.

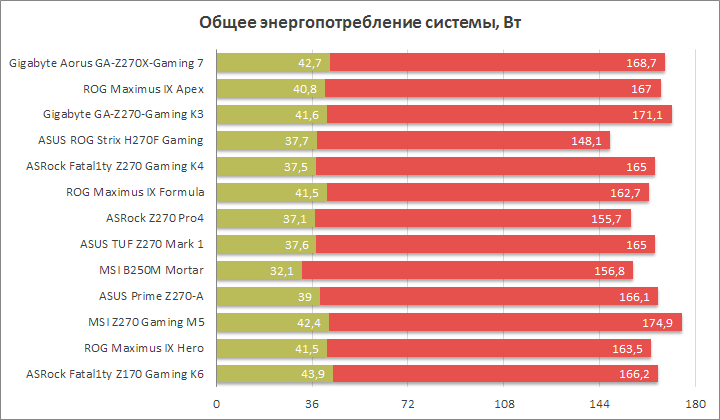

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Gigabyte Aorus GA-Z270X-Gaming 7

Активация XMP привела к росту SA Voltage до 1,296 В, IO — до 1,177 В. Эти цифры заметно выше паспортных. Однопоточная нагрузка приводила к повышению напряжения у процессора до 1,296 В, а многопоточная — до 1,26 В. Всё это, безусловно, сказалось на картине потребления. Впрочем, не смотря на всё только что сказанное, общий уровень энергоэффективности вполне нормальный как для такого сложного устройства.

Разгонный потенциал

Для экспериментов привлекался инженерный нескальпированный образец Core i7-7700K.

Сперва хочется изучить работу фирменных профилей, с которыми у младшей модели Gigabyte GA-Z270-Gaming K3 наблюдались определённый проблемы. Начнём с самого просто — активации единственного профиля в EasyTune (или же просто нажатия кнопки на плате). Кроме множителя ЦП ничего в настройках не меняется.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

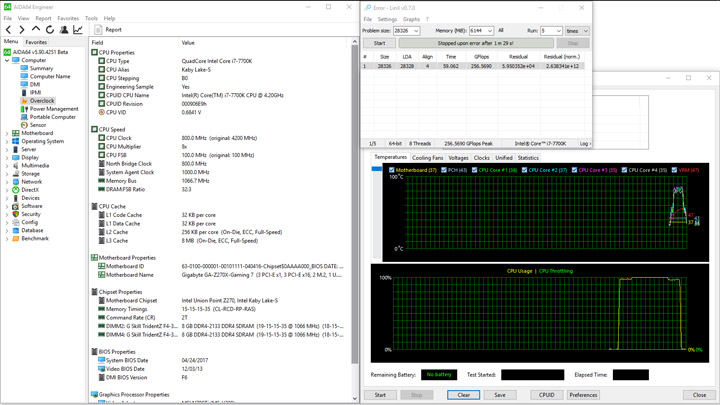

И никаких проблем с работой системы не было, она была полностью стабильна, приложения работали исправно.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

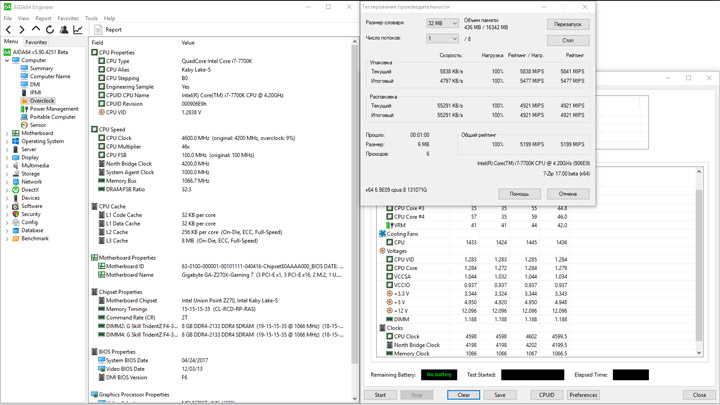

Другой доступный в EasyTune способ — AutoTuning. Этот сценарий разогнал процессор до 4,8 ГГц уже со значительным повышением напряжения на процессоре, но без активации особых профилей LLC.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

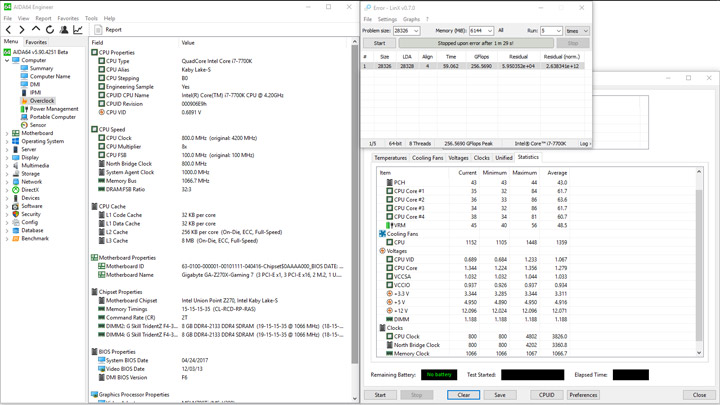

Несложный 7-Zip функционировал корректно, а с LinX уже сказалась, по всей видимости, нехватка питающего напряжения.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Взглянем на профили из UEFI. Работающим оказался самый младший — 4,6 ГГц (для тестового Core i7-7700K). Все переменные имели значение «Auto». Изучая мониторинг, можно предположить — нигде повышения уровней не происходило.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Работающий LinX приводил к заметному росту процессорного напряжения (хотя среднее действующее значение оказалось куда ниже, чем пиковое), но перегрева не было, а система работала стабильно.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

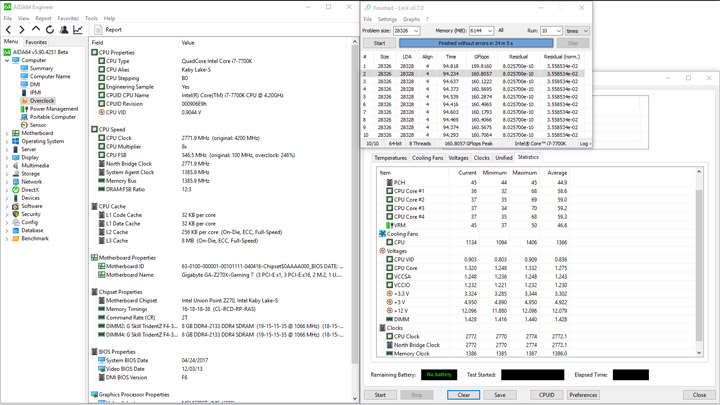

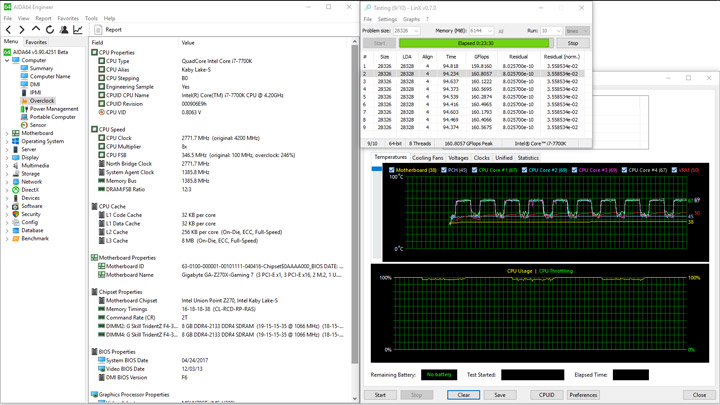

Фирменные профили оказались лучше приспособлены именно для нынешней испытуемой, чем для младшей модели. Первым среди сложных испытаний был разгон базовой частоты. Для борьбы с постоянным переключением от одной прошивки к другой (это такой способ ухода от неверно, с точки зрения платы, выставленных настроек) я активировал режим работы единственной ПЗУ, и как оказалось, GA-Z270X-Gaming 7 отлично осознаёт факт некорректности запуска и прохождения этапа POST, позволяя без сброса параметров зайти в UEFI и внести нужные правки. Безошибочно система вела себя при 346,5 МГц.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Использовались равнозначные всем тестируемым устройствам параметры.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Из-за усиленного питания, точнее — лучшей стабилизации напряжения, получилось немного больше добиться от процессора, разгон составил 4720 МГц при том же установленном уровне — 1,285 В, профиль LLC — High. Из-за сильного изменения опорной частоты (порядка 1 МГц) я вынужден был увеличить базовую величину, вероятно, потому необходимым оказалось также повышение IO Volage на 0,1 В. Плата заметно занижает установленные параметры, это пришлось компенсировать дополнительными 0,02 В для затрагиваемых пунктов.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Комплект памяти имел частоту, близкую к возможностям XMP, — 3141 МГц.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

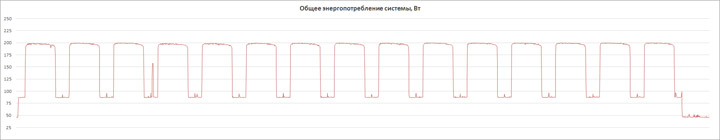

Нагрев радиатора не превышал 48 °C, а встроенный датчик VRM показывал на два градуса меньше, чем мои собственные замеры, потому на его показания можно смело опираться (пиковое его значение — 69 °C). Границы потребления энергии системой составили 46 и 200 ватт.

Gigabyte Aorus GA-Z270X-Gaming 7

Насколько я могу судить, основным сдерживающим фактором при разгоне ОЗУ стала величина CPU IO. Проводя эксперименты с повышением значения, удалось зафиксировать самовольное изменение (понижение) множителя платой, это проявляется в момент невозможности прохождения POST при определённом (излишне высоком) результирующем числе. Я сохранил пару примеров.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Справедливости ради, нужно подчеркнуть, момент кризиса наступает ещё раньше, когда этап прохождения POST всё ещё успешен, а вход в ОС и, тем более, тесты на стабильность обнажают нестабильную работу системы. Таким образом, для результирующих 3388 МГц потребовалось увеличить CPU IO до 1,25 В, это заметно больше штатных 0,95 В и дальше двигаться я смысла не увидел. Фактически, прочие напряжения были близки к штатным, даже собственное — DRAM Voltage. Задержки имели конфигурацию 17-18-18-39-2T.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Немаловажный факт, при разгоне скорость чтения из памяти пусть и подросла, но была меньше, чем обычно происходит в подобных случаях. Она, фактически, выровнялась с отметкой, которую остальные платы, даже из цехов Gigabyte, демонстрируют при частоте 3200 МГц. Также я проверял бета-сборку, F7A, доступную к моменту проведения тестирования, но поведение устройства там ничуть не изменилось. Возможно, с другим набором памяти оно будет совсем другим.

Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7Gigabyte Aorus GA-Z270X-Gaming 7

Вывод

Оценивая устройство, в первую очередь необходимо вспомнить о сегменте, для которого его приготовили. Для оверклокеров я хочу напомнить про наличие у производителя особых плат — серии SOC, где и дизайн, и сами требования к отдаче от оборудования заметно отличаются. В этом тестировании принимал участие «игровой» продукт. Подсистема питания на нём мощная, имеет запас прочности и позволяет разгонять процессоры. Профили LLC действительно работают, пусть их число и невелико. Есть сложности с разгоном памяти, но механизмы, отрабатывающие в автоматическом режиме, будут весьма благосклонны к новичкам, не оставив их наедине с «тайнами чёрного экрана».

В штатном режиме отпечаток от проблем с работой памяти заметен только в Super PI, соревновательной дисциплине, а в реальных приложениях разницы с оппонентами не было. Зато у продукта есть неоспоримое преимущество на фоне прочих плат — особая звуковая подсистема, наличие которой способно затмить только что озвученные тонкости. Не услышать разницы между обычными представителями Realtek просто нельзя. Образ «игровой» платы также формируют два сетевых адаптера, в число которых входит и Killer. Конечно же, подсветка здесь тоже в наличии, о возможностях комбинаций её сценариев иллюминации можно составлять отдельный материал.

Уже не раз в прошлых обзорах плат от Gigabyte мы делали акцент на обновлённой системе управления вентиляторов — Smart Fan 5. Множество датчиков на плате, подключение двух выносных (имеющихся в комплекте), а также автоматическое определение типа устройств, число которых может достигать восьми, позволят наладить систему охлаждения ПК максимально гибко и в точности с задуманными идеями.

В отечественной рознице цены на подобные продукты никогда не отличались привлекательностью, но оттого сами платы хуже не становятся. Для моддеров, игрокам и любителям послушать музыку, киноманам и просто людям, которые ищут надёжную плату «с запасом» — для всех них модель GA-Z270X-Gaming 7 может стать подходящим кандидатом на приобретение.

Выбор редакции: Максимальная функциональность

Оверклокинг - в поисках скорости
