Степень развития полупроводниковой промышленности уже явила пользователям полноценные системы-на-чипе (SOC), уготовив рядовым материнским платам роль носителя гнёзд и слотов расширения. Однако производители плат не сидят сложа руки и нащупывают почву для зарабатывания денег, предлагая тем самым покупателю новые возможности, о которых пять-десять лет назад никто всерьёз даже не думал.
Сегодня мы рассмотрим «седьмую» модель, то есть не наивысшего, но и не просто среднего уровня из линейки «игровых» системных плат от популярного производителя. Оснастка младших моделей чаще всего означает наличие бонусного ПО для сетевой и звуковой подсистемы, то есть интересные аппаратные идеи не всегда находят реализацию в том сегменте. Рассматриваемая GA-Z270X-Gaming 7 входит в специальную линейку продукции Aorus. Не создавая интриги, сразу обозначу ключевую особенность решения — звуковая система здесь не традиционный для нынешних времён Realtek ALC1220, а программно-аппаратный комплекс от Creative. Система питания также выглядит мощной, имеется и массивный радиатор, дающий надежды на успешный оверклокинг.
Плеяды дополнительных контроллеров нет, их нужно искать на топовых платах. Но всё же некоторая часть имеется, например, благодаря чипу поддержки Thunderbolt — Intel JHL6540, продукт оснащён парой самых современных гнёзд USB на задней панели. Об остальных возможностях сообщит следующая таблица:
| Модель | Gigabyte Aorus GA-Z270X-Gaming 7 (rev. 1.0) |
|---|---|
| Официальная страница продукта в Сети | gigabyte.ua |
| Чипсет | Intel Z270 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*/4000*/4133*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530/610/630 |
| Видеоразъёмы | DisplayPort 1.2, HDMI 1.4 |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), Intel JHL6540) 5 х 3.1 Gen1 (5 разъёмов на задней панели, Z270) 4 х 3.1 Gen1 (разъёмов на задней панели нет, Realtek RTS5411) 4 x 2.0 (разъёмов на задней панели нет, Z270) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z270) |
| RAID | 0, 1, 5, 10 (SATA, Z270) |
| Встроенный звук | Codec — Creative Sound Blaster Recon3Di (2/5.1, HDA) Op Amp — Texas Instruments OPA2134 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) Qualcomm Atheros Killer E2500 (Gigabit Ethernet) |
| COM | – |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Три гнезда SATA-E, порт U.2, Thunderbolt header, восемь пар точек замеров системных напряжений, кнопки: включения, OC, ECO и другие; POST-индикатор, аппаратные переключатели: режима работы звукового усилителя для выхода наушников (2,5x/6x) и режима функционирования UEFI DualBIOS, цанговая DIP-кроватка с предустановленным ОУ OPA2134, специализированный USB (DAC-UP 2) для подключения внешнего ЦАП, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI |
| Цена в рознице, $ | 292 |
Упаковка и комплектация
Ручки для переноски у коробки нет, хотя она немного больше обычной. Почти всю площадь занимает логотип серии Aorus, детали об изделии вынесли на тыльную сторону.
Итак, помимо особой звуковой системы, есть пара отличающихся сетевых адаптеров, поддержка разных типов интерфейсов для скоростных накопителей, многозонная подсветка, восемь универсальных колодок для системных охладителей и девять температурных величин, фиксируемых платой. Для фото устройства и таблички с характеристиками места почти не осталось.

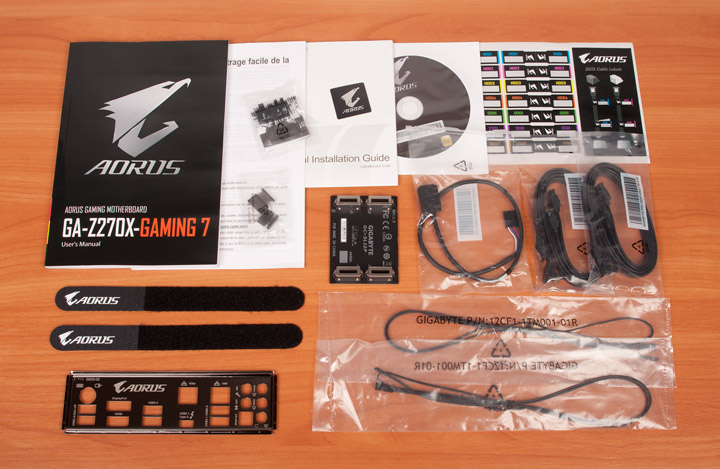

В комплект такой:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), выполнен краткий обзор возможностей фирменного ПО;
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- «кобура» для удобного подключения корпусных разъемов G Connector;
- наклейка с фирменным логотипом Aorus;
- комплект из четырнадцати ярлыков для маркировки кабелей SATA;
- две пластиковые заглушки для видеовыходов на задней панели;
- пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе;
- двойной жёсткий мостик для организации SLI;
- пятипроводной удлинитель для подключения светодиодной ленты;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- две внешние термопары (с каплевидным компаундом на конце).
Внешний вид

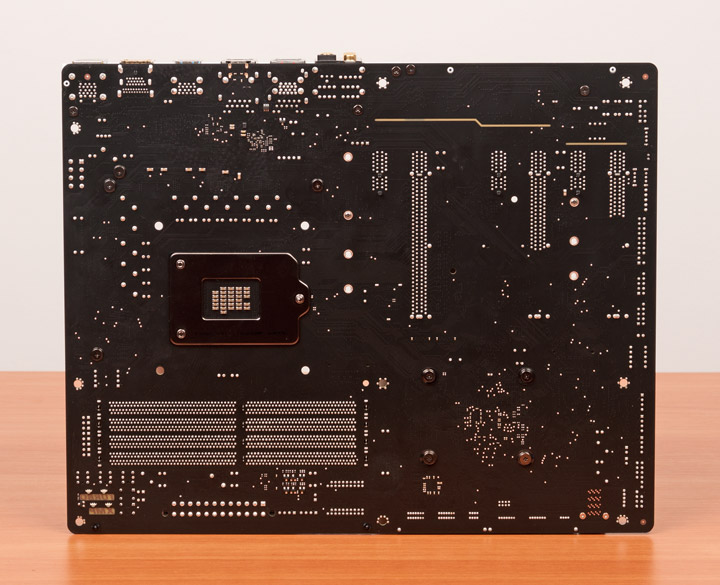

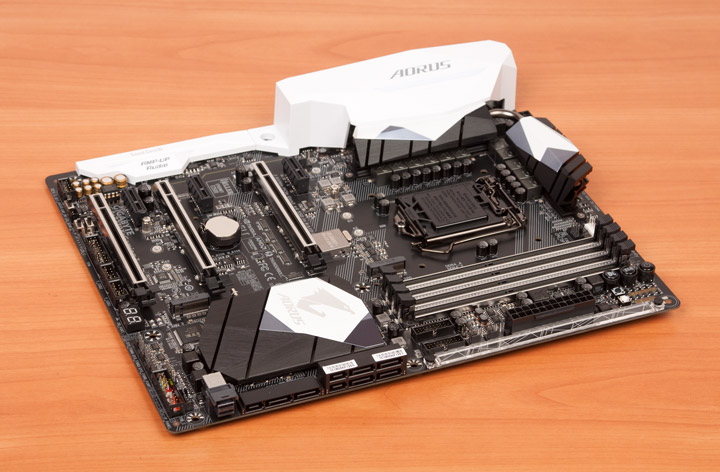

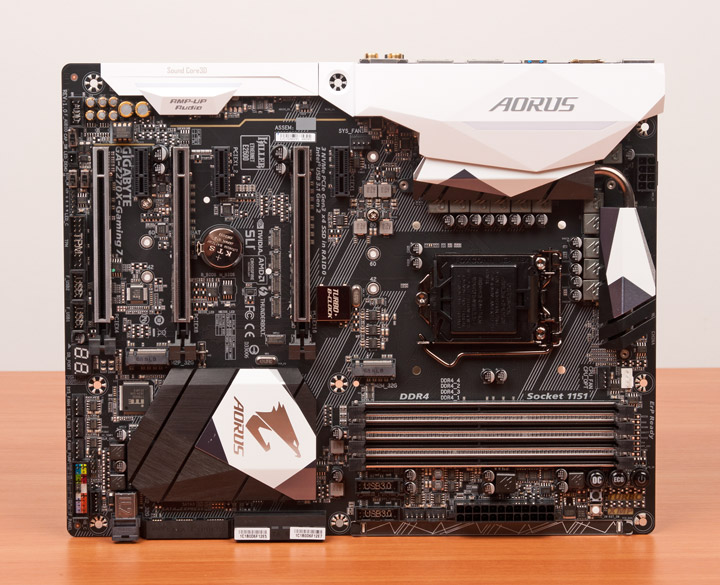

Все элементы удалось разместить на плате стандартного формата ATX. Предусмотрено девять точек для крепления в корпусе. Кнопки, переключатели и индикаторы в обилии, находятся в самых разных местах.
Козырёк над задней панелью можно демонтировать, закреплён он винтами, как и прочие навесные элементы — радиаторы силовых цепей и хаба Intel Z270. Сзади электронных компонентов практически нет.

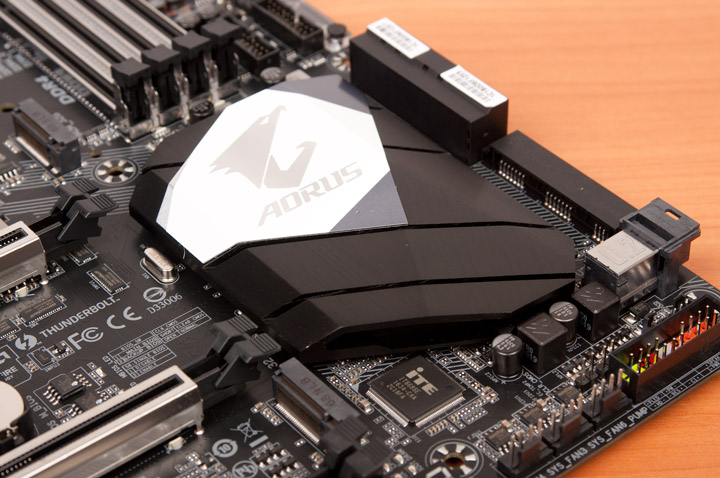

Радиатор, установленный на чипсет, огромен. Логотип серии металлизирован. Пожалуй, этот узел единственный на плате, лишённый подсветки.

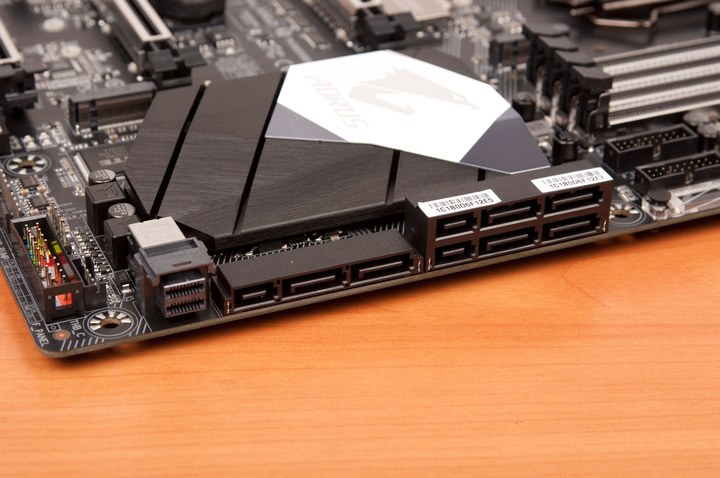

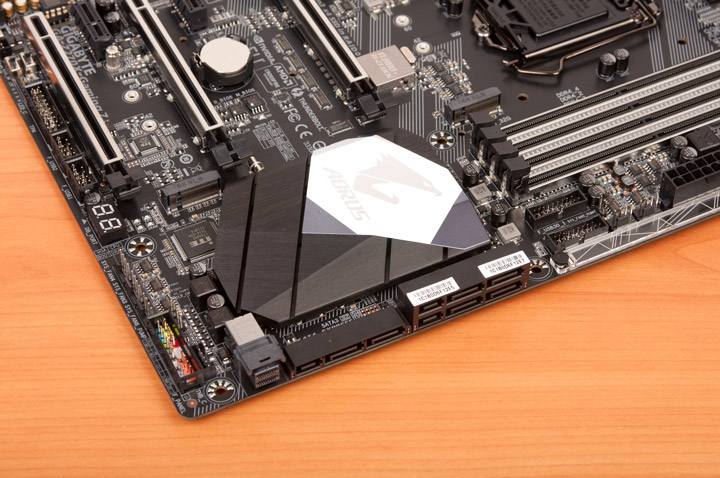

У проводных накопителей будет три выхода SATA-E или шесть обычных, все они продольного типа. Имеется скоростной U.2.

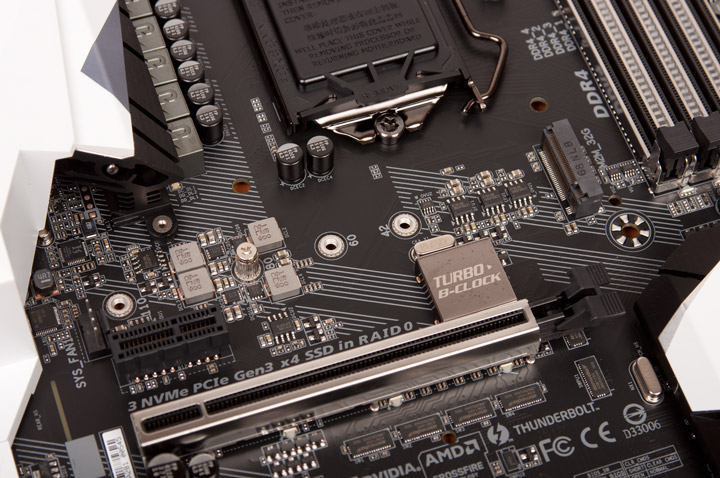

Под сокетом находится M.2 с удлинённым посадочным местом, а у нижнего края платы есть обычный, куда можно установить изделия типоразмера вплоть до 2280. На фото можно увидеть светодиоды, распаянные сразу под гнёздами PCI-E x16.
Классические гнёзда USB второго поколения реализованы только парой колодок для корпусных кабелей. Ещё одна, более современная, пара опирается на возможности хаба Realtek RTS5411. Микросхем с прошивками две, они распаяны в середине платы. У каждой из них находится оранжевый светодиод, и без проблем можно понять, с которой из них происходит работа в текущий момент времени.

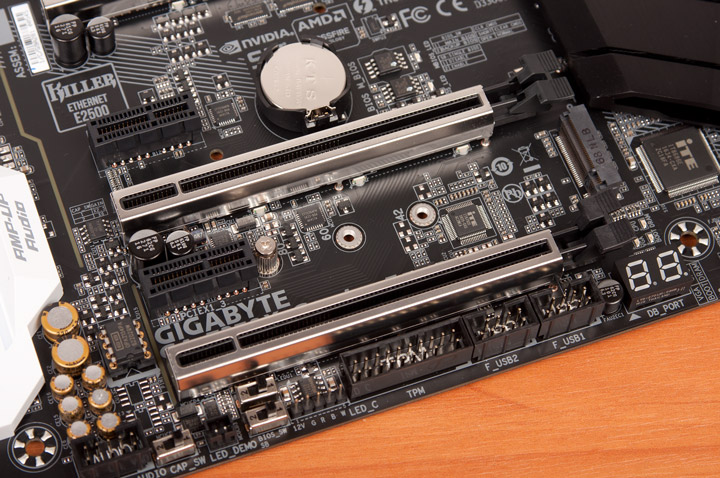

Два верхних армированных PCI-E x16 смогут поделить между собой шестнадцать процессорных линий, нижний слот работает с PCH (в максимально доступном режиме x4), равно как и обычные PCI-E x1, в числе трёх штук.

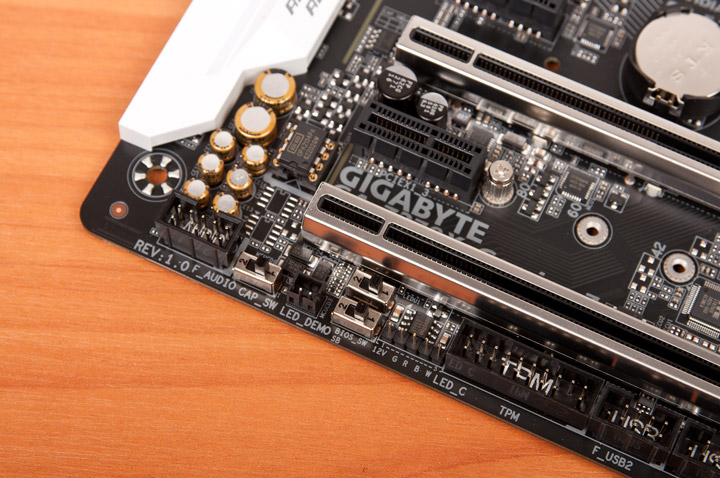

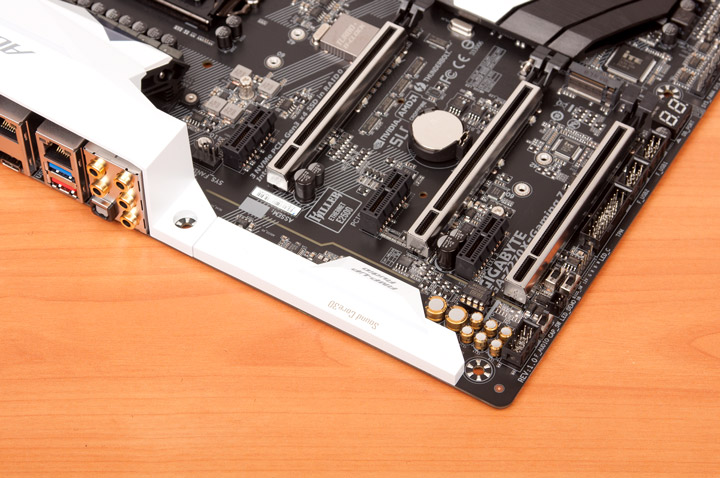

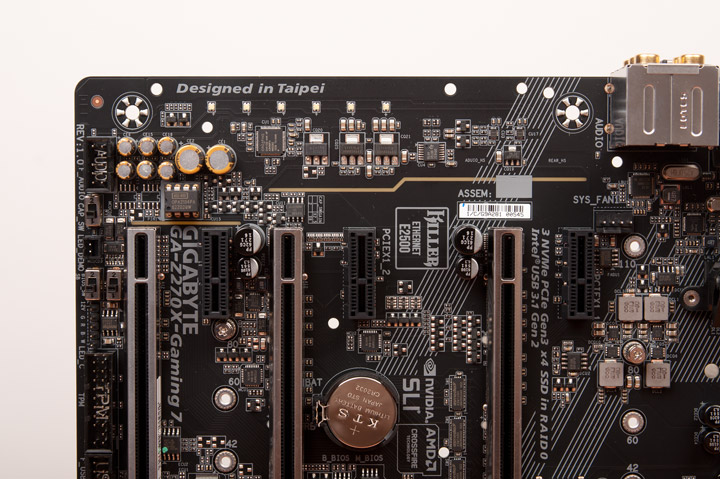

Для звуковой подсистемы подсветку типа RGB разместили на лицевой части, чтобы она могла затейливо подсвечивать козырёк. Под ним можно увидеть реализацию, заметно отличающуюся от обычных плат, есть, как заявлено, четырёхъядерный звуковой процессор от Creative, цанговая кроватка с предустановленным ОУ, а у самой кромки платы находится переключатель коэффициента усиления. Прежде похожая схема уже была использована компанией в составе флагманского решения — Gigabyte G1.Sniper 5.

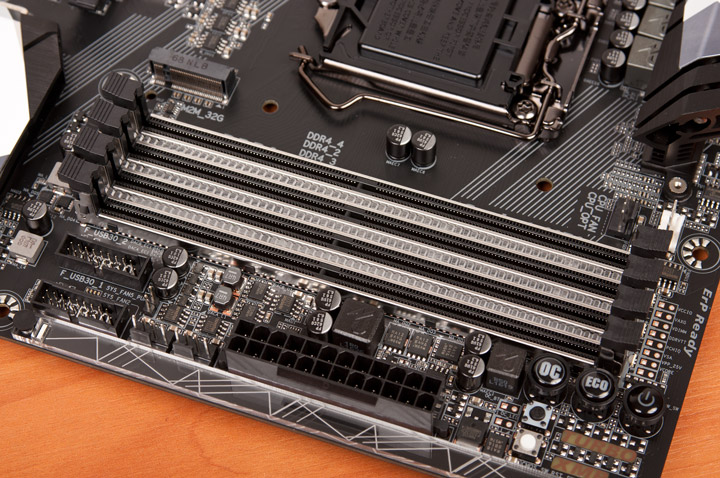

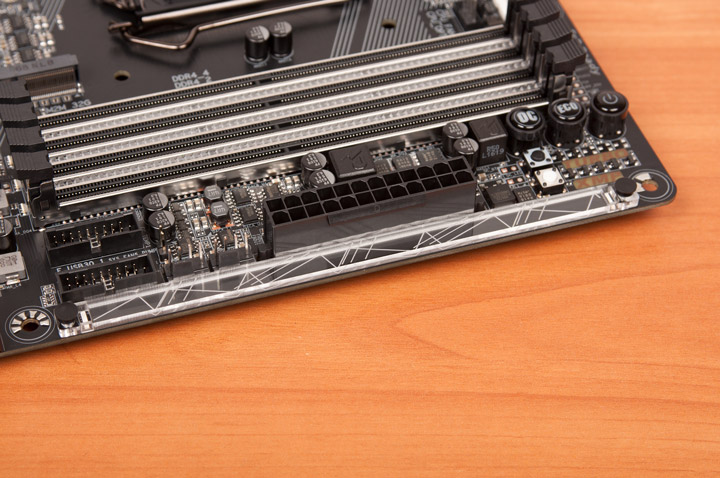

Продолжая тему подсветки и армирования, следует перевести взгляд на слоты DRAM, они обрамлены экраном, а между ними самими находятся пластиковые световоды, по краям которых работают светодиоды.
Вдоль правой кромки отвели место под обособленный, самый крупный световод, все индикаторы имеют тип «RGB».

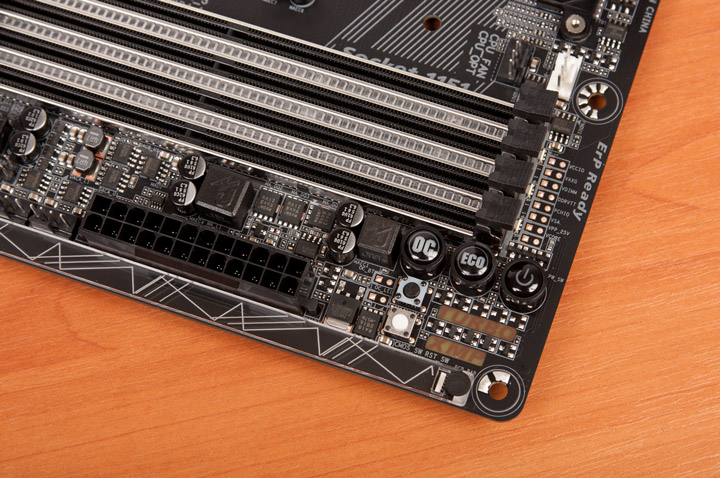

Узел работы с платой находится в её правом верхнем углу. Здесь есть пять кнопок: включения, перезагрузки (белая), пара с готовыми профилями работы (активируются «на лету») и переключающая прошивки. Она дополняет механизм, который нужно активировать вручную. Также в наличии восемь пар системных напряжений, которые можно замерить посредством щупов и мультиметра.
Сменить режим работы микросхем с прошивками поможет пара двухпозиционных переключателей. Первый позволит отказаться от работы DualBIOS, а второй уже непосредственно укажет на номер «флешки». Насколько я понял, работая в таком режиме, при сбое в установленных настройках, плата может уйти в циклический рестарт (словно пытаясь переключиться на резервную микросхему), как раз в этот момент помогает использование кнопки, расположенной у верхнего правого угла.

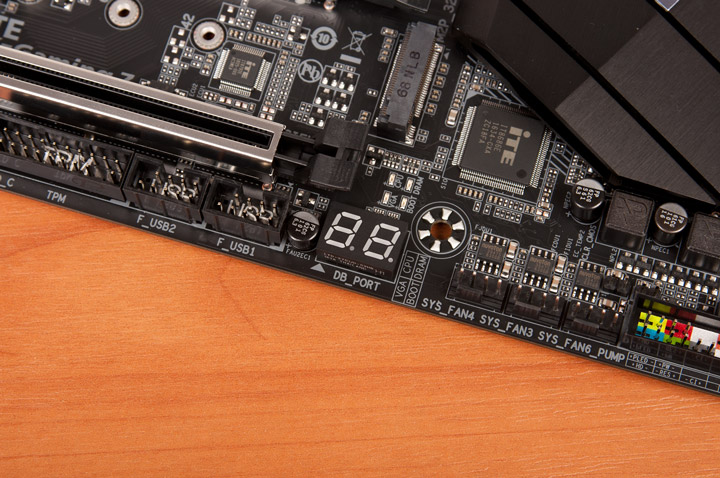

Индикаторы, олицетворяющие прохождение инициализации оборудования, распаяны внизу. Тут есть традиционный двухсегментный светодиодный POST-индикатор и упрощённый комплекс из четырёх единиц. Все они красного свечения.

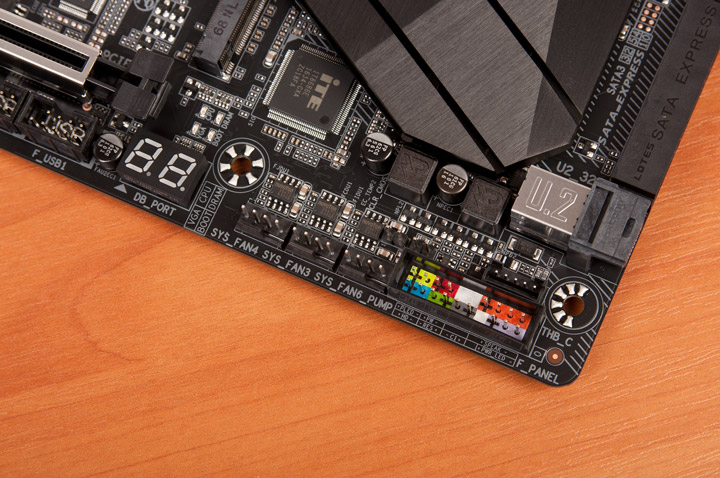

Над шестой колодкой для системного охладителя есть пара контактов, куда можно подключить одну из фирменных термопар, вторая подключается возле гнезда питания ATX. Сброс настроек, если потребуется, придётся проводить замыканием группы контактов, она находится слева от THB_C.

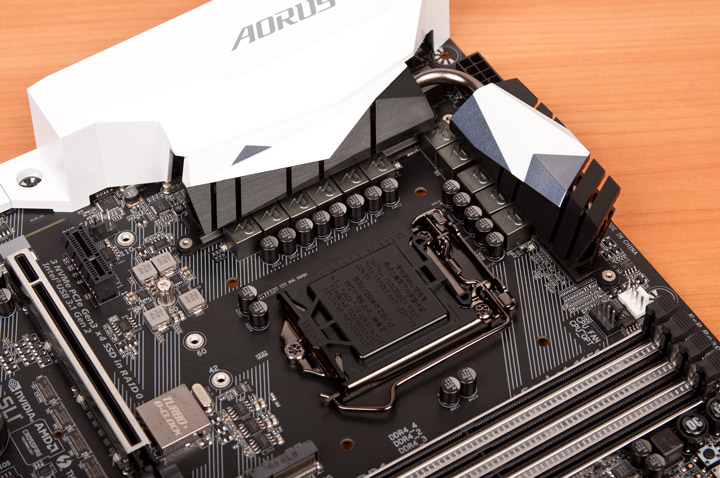

Помимо силовых элементов, около сокета распаяли ещё несколько светодиодов. Места для проведения безболезненного монтажа охлаждающих конструкций предостаточно.

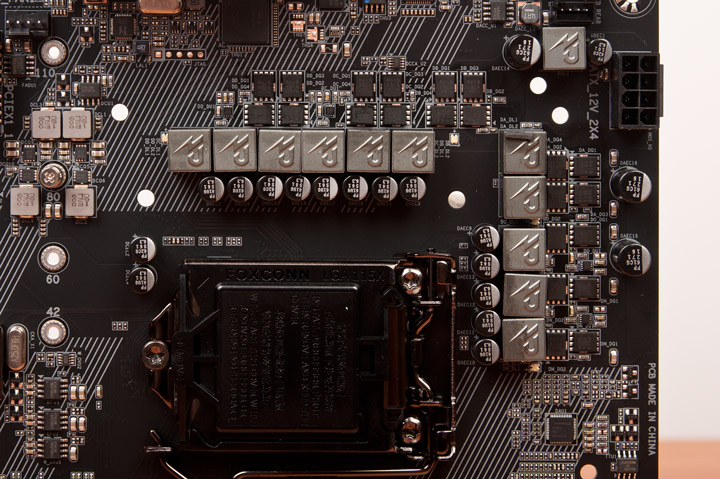

Если не принимать во внимание светодиоды, схема построения стабилизатора питания выполнена идентично модели Gigabyte GA-Z170X-Gaming 5. Тут есть обновлённый семиканальный ШИМ-контроллер Intersil Corporation ISL95866 с интегрированными тремя драйверами. Четыре недостающие реализованы дискретными моделями. Для стабилизации CPU Votlage используют четыре канала с удвоенным числом SiRA12DP и SiRA18DP от Vishay Intertechnology (по две пары на каждую «фазу»). Для нужд графической подсистемы предусмотрено три канала, там используют по паре таких же элементов в составе каждого.

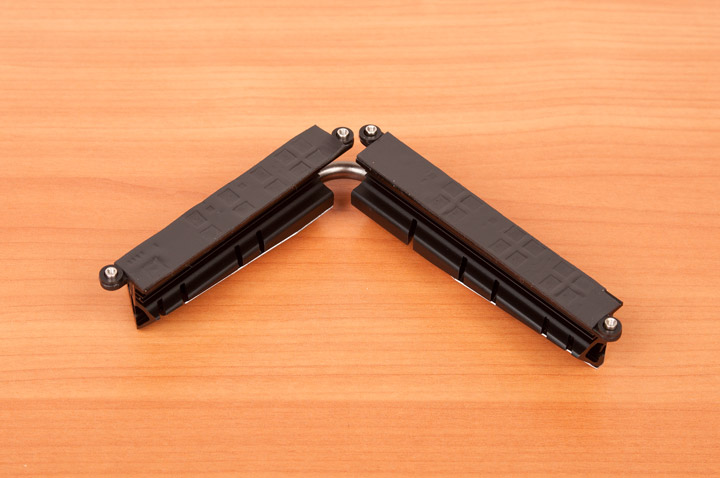

Тепловая трубка, соединяющая пару радиаторов, находится далековато от основания, но, как будет видно дальше, такого охлаждающего решения оказалось вполне достаточно для полноценной работы. Следов экономии на термопрокладке не видно, надёжный прижим обеспечивает винтовое крепление.
Задняя панель выглядит достаточно скромно как для продукта с высоким позиционированием. Есть два видеовыхода, они позолоченные, как и пять аудиогнёзд. Все семь портов USB — третьего поколения. Красный и симметричный — самой последней версии (3.1 Gen2).
