Рабочие лошадки от Foxconn: A88GM Deluxe и A9DA-S

Зачастую «героями» обзоров становятся топовые и среднебюджетные продукты от известных широкой общественности производителей. Однако большая часть пользователей выбирает, зачастую даже не догадываясь об этом, менее дорогие продукты, которые предоставляют лучшее соотношение цена/возможности и при этом имеют минимальное количество проблем в повседневной эксплуатации. Сегодня мы рассмотрим пару материнских плат компании Foxconn, которые, возможно, будут удовлетворять приведенным выше условиям.

Вначале, традиционно приведем сравнительную таблицу технических характеристик плат.

Модель Foxconn A88GM Deluxe Foxconn A9DA-S
Чипсет AMD 880G + SB850
AMD 890GX + SB850
Процессоры Socket AM3 Socket AM3
Шина НТ HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max) 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max)
Подключаемые вентиляторы 3x (3x 4pin) 3x (3x 4pin)
Слоты PCI-E 1x PCI Express x16
1x PCI Express x1
1x PCI Express x16@16/8
1x PCI Express x16@0/8
2x PCI Express x1
Слоты PCI 2 2
Встроенное видеоядро Radeon HD 4250
Radeon HD 4290
Видеоразъемы HDMI, DVI, D-Sub
HDMI, DVI, D-Sub
Порты USB 12x v2.0 (6 на задней панели) 12x v2.0 (6 на задней панели)
ATA-133
Serial ATA 5x SATA-3 (AMD SB850) 6x SATA-3 (AMD SB850)
RAID 0, 1, 5, 10 JBOD (AMD SB850) 0, 1, 5, 10 JBOD (AMD SB850)
eSATA 1x eSATA на задней панели ( AMD SB850)
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC888S Восьмиканальный HDA-кодек Realtek ALC888
Встроенная сеть Gigabit Ethernet Realtek RTL8111DL Gigabit Ethernet Atheros 8131E-AL1E
FireWire 2x (один порт на задней панели, VIA VT6308S)
LTP
COM + +
Тактовый генератор
ICS 9LPRS477CKL
ICS 9LPRS477CKL
Контроллер питания CPU
ISL 6324A
UP6216AK + UP6272AF
Чип мониторинга
ITE IT8721F
ITE IT8721F
BIOS
AMI AMI
Форм-фактор
mATX ATX
Размеры
244 x 244 мм
305 x 244 мм


Foxconn A88GM Deluxe

Плата Foxconn A88GM Deluxe на базе младшего чипсета поставляется в небольшой коробке темных тонов.

Foxconn A88GM Deluxe

Комплект поставки весьма незамысловат и включает в себя необходимый минимум компонентов:
  • два кабеля SATA;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкция пользователя и рекламные «плакаты»;
  • два переходника Molex/SATA power.
Foxconn A88GM Deluxe

Текстолит черного цвета и контрастные ему слоты расширения — именно такую картину чаще всего приходиться наблюдать при осмотре большинства современных материнских плат. Попавшее на тестирование изделие не стало исключением.

Foxconn A88GM Deluxe

Компоновка элементов классическая, как для данного типоразмера. Качество сборки платы на высоте. Не зря Foxconn является крупным OEM-производителем для многих компаний. Внешне плата выглядит достаточно стильно, насколько это слово применимо к подобным устройствам. Основное значение в этом играют радиаторы оригинальной формы и желтые разъемы.

Foxconn A88GM Deluxe

Обеспечивается функционирование всех существующих на рынке процессоров АМ3. Четыре слота для оперативной памяти позволяют использовать до 16 ГБайт памяти DDR3 в наборе 4х4. Защелки удобные, никаких претензий в этом плане нет. Установленная в слот PCI Express x16 видеокарта не блокирует их. Основной разъем питания — 24-х контактный. Рядом с ним можно обнаружить коннектор для подключения системного динамика.

Foxconn A88GM Deluxe

Подсистема питания выполнена по схеме 4+1. Разъем дополнительно питания процессора восьмиконтактный. Транзисторы дополнительно прикрыты небольшим радиатором, который имеет такой же дизайн, что и охладитель северного моста. Выглядят они достаточно оригинально, в хорошем смысле этого слова, а их высота позволяет не беспокоиться о совместимости с большинством современных кулеров. Рамка крепления кулера пластиковая, усилительная пластина — металлическая. Крепятся эти детали друг к другу посредством винтов.

Foxconn A88GM Deluxe

Возможности установки плат расширения типичны, можно даже сказать, стандартны для «материнок» данного форм-фактора. Благодаря характерному строению радиатора северного моста, слот PCI Express x1 можно использовать без ограничений по длине устройств. Двухслотовая видеокарта, установленная в основной графический слот, будет блокировать один из разъемов PCI, батарейку и в значительной степени затруднять доступ к перемычке сброса настроек CMOS. А вот к защелке нет никаких претензий. Доступ к ней возможен в любой конфигурации.

Foxconn A88GM Deluxe

Левый нижний угол традиционно насыщен разнообразными интерфейсами. Пользователь может обнаружить там пять портов SATA 3. Расположение их весьма продумано. Один коннектор установлен перпендикулярно плоскости платы, остальные же — параллельно. Такая конфигурация позволит удобно проложить кабели SATA внутри корпуса, если, конечно, этому не помешает корзина для HDD. Также, в этой области платы расположены коннекторы передней интерфейсной панели корпуса и внутренние разъемы USB 2.0. Тут же находится южный мост с небольшим радиатором игольчатого типа. Рядом с последним расположена упомянутая выше перемычка сброса настроек CMOS.

Foxconn A88GM Deluxe

Задняя панель ввода-вывода насыщена различными интерфейсными разъемами. Помимо того, что описано в таблице характеристик, можно лишь отметить наличие одного порта PS/2 для подключения клавиатуры и шесть аудиоразъемов.

Foxconn A88GM Deluxe

В целом, внешне, Foxconn A88GM Deluxe представляет собой добротное устройство. Качество изготовления находится на достаточно высоком уровне. Никаких претензий нет и в плане расположения элементов. У сборщика возникнет минимум проблем с подключением различных комплектующих к данной материнской плате.

Foxconn A9DA-S

Аналогично предыдущей модели, плата поставляется в коробке оформленной преимущественно в темных тонах.

Foxconn A9DA-S


Комплект поставки в нашем случае такой же, хотя должен отличаться некоторыми интересными деталями, например задней планкой вывода eSATA. В нашем случае ее в комплекте не оказалось – нам попросту достался тестовый образец платы. Общий же список аксессуаров был следующий:
  • один кабель SATA;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкция пользователя и рекламные плакаты;
  • один переходник Molex/SATA power.
Сама плата уже лишена «вау-эффекта». Все тот же черный текстолит, то же цветовое оформление, что и в случае с младшей моделью. Качество сборки на том же уровне.

Foxconn A9DA-S

Несмотря на идентичный дизайн, плата выглядит, в определенном смысле, более агрессивно за счет более крупного радиатора на силовых транзисторах и различных оверклокерских дополнений.

Foxconn A9DA-S

Модель A9DA-S рассчитана на работу со всеми существующими на рынке процессорами АМ3. За счет четырех слотов DIMM объем оперативной памяти DDR3 может достигать 16 Гбайт. Все, что было сказано относительно младшей модели, остается актуальным и для этой платы.

Foxconn A9DA-S

Подсистема питания выполнена по схеме 6+2. Разъем дополнительно питания процессора восьмиконтактный. Транзисторы, как было сказано выше, охлаждаются радиатором. Система крепления процессорного кулера никаких изменений не претерпела.

Foxconn A9DA-S

Расположение слотов для плат расширения вполне можно назвать оптимальным. Пользователю трудно будет создать ситуацию, при которой какого-либо из разъемов будет не хватать. Защелки оперативной памяти видеокартой не блокируются, независимо от ситуации. Доступ к батарейке после установки двухслотовой видеокарты может быть заблокирован, хотя это вряд ли может быть критично.

Foxconn A9DA-S

Левый нижний угол богат различными интерфейсами. Пользователь может обнаружить там шесть портов SATA-3, расположенных параллельно плоскости платы. Такая конфигурация позволит удобно проложить кабели SATA, однако в некоторых корпусах корзина может помешать такому подключению. Значительным отличием от младшей платы является наличие кнопок, облегчающих работу с платой вне корпуса, и POST-индикатор.

Foxconn A9DA-S

На задней панели присутствуют шесть портов USB, один PS/2, D-Sub, цифровые DVI и HDMI, сетевой разъем, порт FireWire. Есть оптический S/PDIF и шесть аудиразъемов.

Foxconn A9DA-S

Как и младшая модель, Foxconn A9DA-S выполнена качественно и особых нареканий не вызывает.


BIOS Setup

Посмотрим теперь, насколько справились со своей работой разработчики плат в программной части. Поскольку в общих чертах BIOS, используемый в данных материнских платах идентичен, то мы остановимся на рассмотрении такового у старшей модели.

Главная вкладка базовой системы ввода-вывода выглядит следующим образом:

BIOS Foxconn A9DA-S

Раздел PC Health Status предоставляет достаточно хорошие возможности мониторинга. В этой вкладке, помимо всего прочего, пользователю предоставляется возможность регулировать частоту вращения вентиляторов и отслеживать основные параметры напряжений.

BIOS Foxconn A9DA-S

BIOS Foxconn A9DA-S

В разделе Advanced Chipset Features пользователю доступны настройки таймингов оперативной памяти, а также все доступные параметры работы видеопамяти встроенного видеоядра.

BIOS Foxconn A9DA-S

BIOS Foxconn A9DA-S

Все параметры, что касаются разгона центрального процессора, сосредоточены в разделе Fox CPU.

BIOS Foxconn A9DA-S

Вкладка Fox Intelligent Stepping содержит в себе настройки значения опорной частоты и основных множителей процессора.

BIOS Foxconn A9DA-S

Раздел Voltage Options, как это ни странно, отвечает именно за изменение параметров напряжений.

BIOS Foxconn A9DA-S

Основные параметры регулировок настроек быстродействия являются общими для обеих плат.

  Диапазон Шаг Номинал
HTT 190–400 1 200
CPU MP 4–Х 0,5 Х
CPU NB MP 5–16 1 10
HT MP 1–10 1 10
CAS 4–12 1 Х
RAS to CAS 5–12 1 Х
RAS Precharge 5–12 1 Х
tRAS 15–30 1 Х
Mem. Voltage +25–400 мВ 25 мВ 1,5 В
NB Voltage +100–300 мВ 100 мВ 1,2 В
CPU Voltage +25–600 мВ 25 мВ 1,3 В
НТ Voltage +25–400 мВ 25 мВ 1,1 В

В целом, возможности BIOS находятся на среднем уровне. Хотелось бы намного больше настроек, но даже такого количества многим пользователям будет достаточно.

Сравнение быстродействия

При проведении всех манипуляций с рассматриваемыми материнскими платами использовались следующие комплектующие:
  • процессор: Phenom II X3 710 (2,6 ГГц);
  • оперативная память: G.Skill F3-16000CL7D-4GBFLS (2x2GB, DDR3-1600, 7-8-7-24);
  • процессорный кулер: Noiseblocker TwinTec;
  • видеокарта ASUS HD 5870 Matrix (AMD Radeon HD 5870);
  • жесткий диск Samsung HD252HJ (250 ГБ, SATA2);
  • блок питания Thermaltake Toughpower 600W (600 Вт).
Тестирование проводилось в среде Windows 7 Professional x64. На чистую систему устанавливался драйвер видеокарты AMD Catalyst 10.8. Набор тестовых программ и методика тестирования описаны в одном из наших предыдущих материалов с добавлением некоторых новых программ.

Настройки быстродействия системы следующие:

Параметр Значение
Частота CPU 3055 МГц
Частота NB 2115 МГц
Частота НТ 2115 МГц
Частота памяти 1566 МГц
CL 8
tRCD 9
tRP 8
tRAS 21
tRAS 27
CR 2T

Остальные значения таймингов устанавливались автоматически.


Результаты тестирования

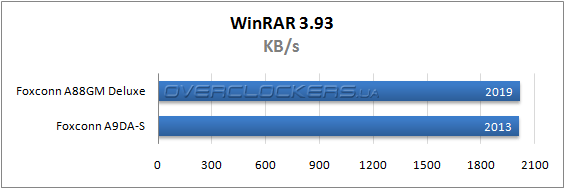

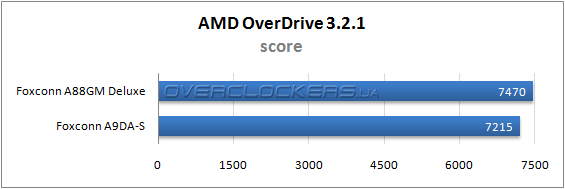

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

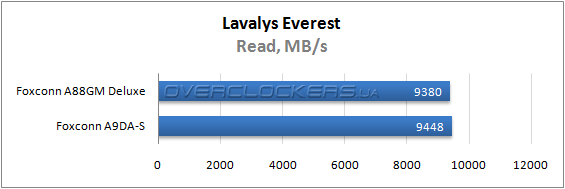

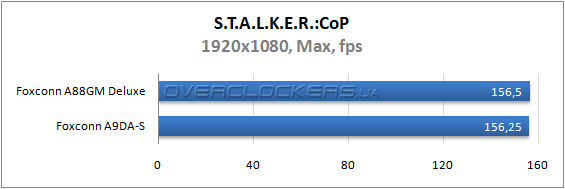

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

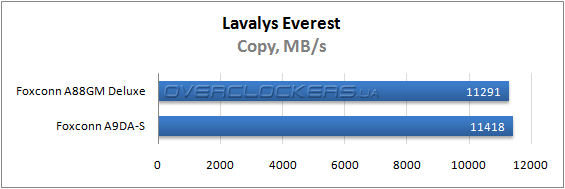

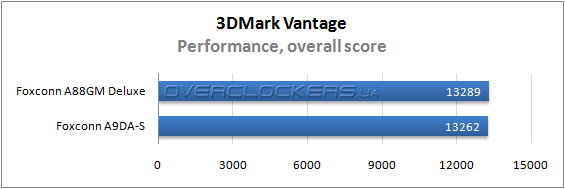

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

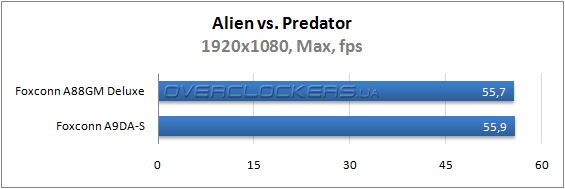

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

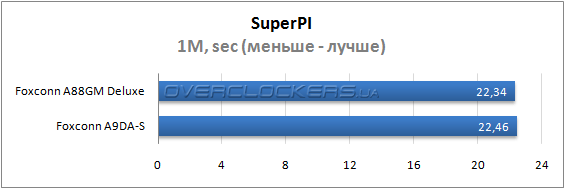

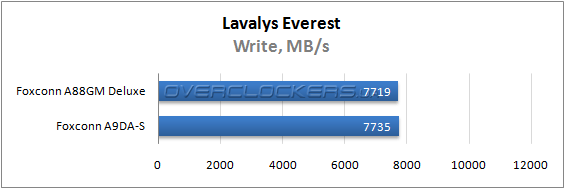

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

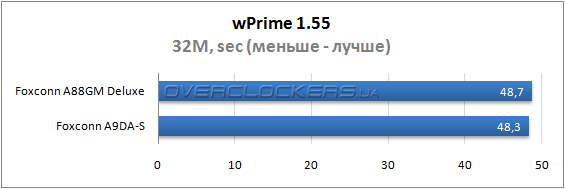

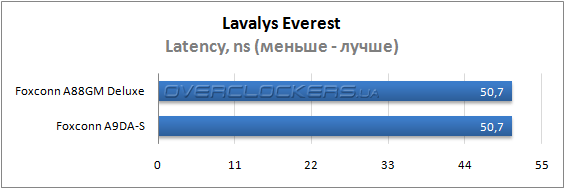

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

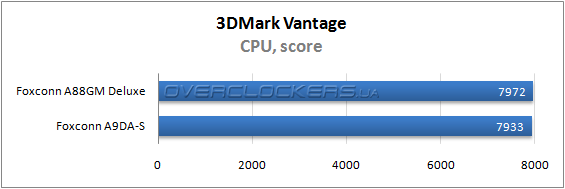

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

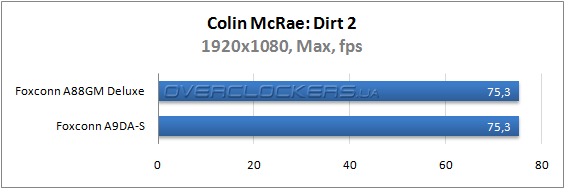

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

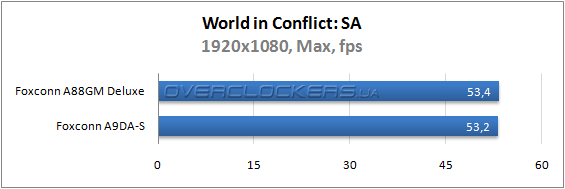

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Результаты тестирования Foxconn A88GM Deluxe и A9DA-S

Быстродействие систем можно охарактеризовать как идентичное. Минимальный перевес, который вполне можно объяснить неточностью измерения, можно будет выявить лишь при тщательном сравнении плат с прочими одинаковыми комплектующими. В реальном пользовании, различия в быстродействии рассматриваемых материнских плат заметить будет сложно.


Разгон и разблокирование ядер

В плане оверклокинга младшая плата не интересна вовсе. Максимум по опорной частоте, который удалось получить, является очень низким даже для небольшого разгона — всего 235 МГц. По сути, максимальная частота процессора, на которой проводилось наше тестирование, была ограничена именно платой Foxconn A88GM Deluxe. А вот старшая плата преподнесла ряд сюрпризов. Первый относится скорее к разряду курьезов. Вот такой вот скриншот мы получили в системе, загруженной с настройками по умолчанию:

Разгон Foxconn A9DA-S

Такой себе «недоанлок» получился.

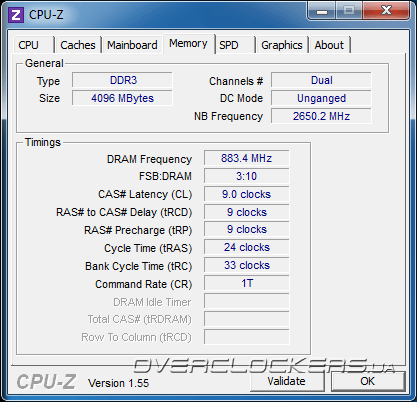

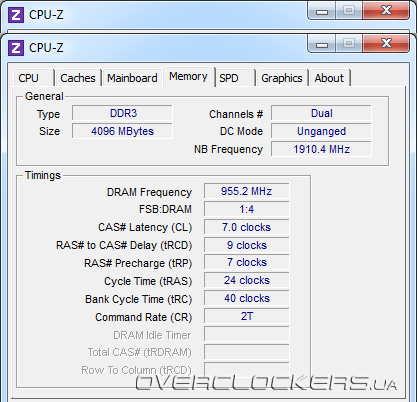

К более приятным и полезным сюрпризам стоит отнести то, что Foxconn A9DA-S достаточно неплохо работает с оперативной памятью. На тестовой системе удалось получить следующее значение:

Разгон Foxconn A9DA-S

Это «максскрин», поэтому система при таких параметрах работает крайне нестабильно, что, собственно и сказалось на качестве изображения. Рабочие значения, естественно ниже. Но, тем не менее, система стабильно работала при частотах памяти равных 1800 МГц при подобных таймингах — очень неплохой результат.

Следующим сюрпризом стала полученная максимальная частота контроллера памяти:

Разгон Foxconn A9DA-S

Опять же, при таких частотах система функционировала нестабильно, но при значении чуть ниже можно было без проблем работать с системой:

Разгон Foxconn A9DA-S

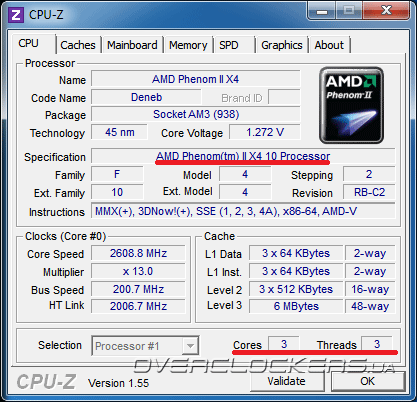

Для стабильной работы под стресс-бенчмарками пришлось еще немного понизить частоту NB – до 2590 МГц. Ну а максимальный разгон по тактовому составил 270 МГц, что не особо много, но достаточно для форсирования старших моделей процессоров AMD. Функция разблокирования ядер центрального процессора, увы, отсутствует.


Выводы

Несмотря на то, что компания Foxconn является одним из крупных OEM-производителей, решения этой марки на отечественном рынке встречается не так часто, как это было несколько лет тому назад. И если ранее материнские платы Foxconn ничем особым не выделялись в плане дизайна, то теперь это настоящие произведения искусства, которые смогут украсить системы даже изысканных моддеров. Качество исполнения также на высоте — в этом плане компания себе не изменила.

А вот с разгоном не сложилось. Мы не можем пока сказать о каких-либо других платах этого производителя, но побывавшие у нас Foxconn A88GM Deluxe и A9DA-S, честно говоря, не впечатлили. И если младшей модели, выполненной в форм-факторе mATX, это как-то простительно, то более продвинутый продукт, имеющий все задатки для оверклокинга, продемонстрировал действительно низкий результат. Скорее всего, проблема в недоработке микрокода BIOS, и компании не мешало бы обращать внимание не только на качество выпускаемой продукции, но и на ее возможности. Тем более, что потенциал у плат есть, а раскрыть его не получается.

Если же разгон не так критичен, то A88GM Deluxe отлично подойдет для мультимедийного ПК или сервера. Мы даже провели небольшой стресс-тест в течение 300 ч. и в режиме 24/7 — никаких сбоев за все время обнаружено не было. Foxconn A9DA-S можно рекомендовать для более требовательных пользователей. Плата имеет всю необходимую функциональность и позволяет без проблем произвести разгон высокочастотных моделей CPU. Также она неплохо работает с памятью, что особо понравится любителям выжать максимум из своей системы.
