Рабочие лошадки от Foxconn: A88GM Deluxe и A9DA-S

Foxconn A9DA-S

Аналогично предыдущей модели, плата поставляется в коробке оформленной преимущественно в темных тонах.

Foxconn A9DA-S


Комплект поставки в нашем случае такой же, хотя должен отличаться некоторыми интересными деталями, например задней планкой вывода eSATA. В нашем случае ее в комплекте не оказалось – нам попросту достался тестовый образец платы. Общий же список аксессуаров был следующий:
  • один кабель SATA;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкция пользователя и рекламные плакаты;
  • один переходник Molex/SATA power.

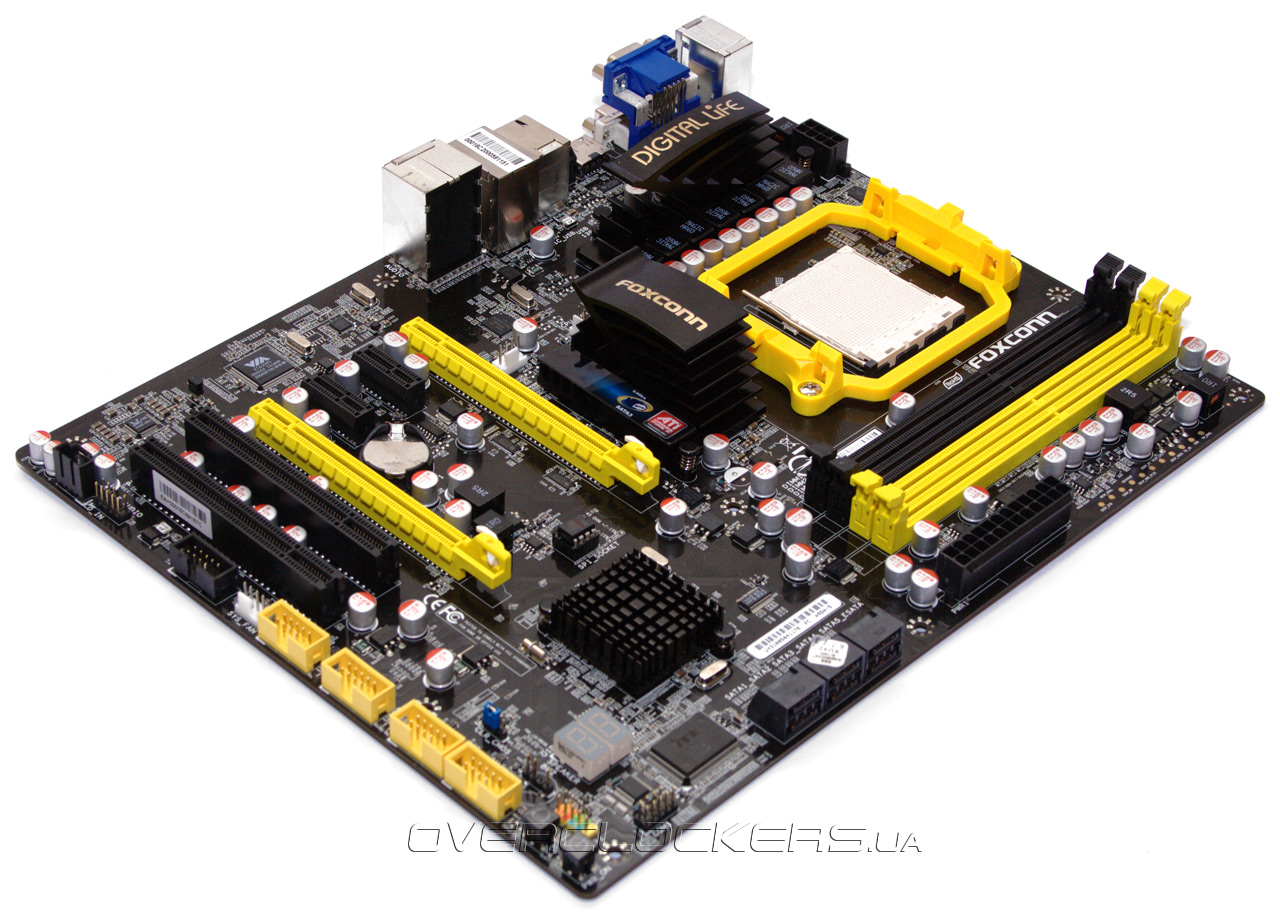

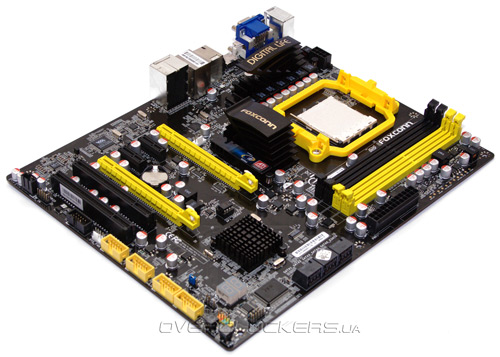

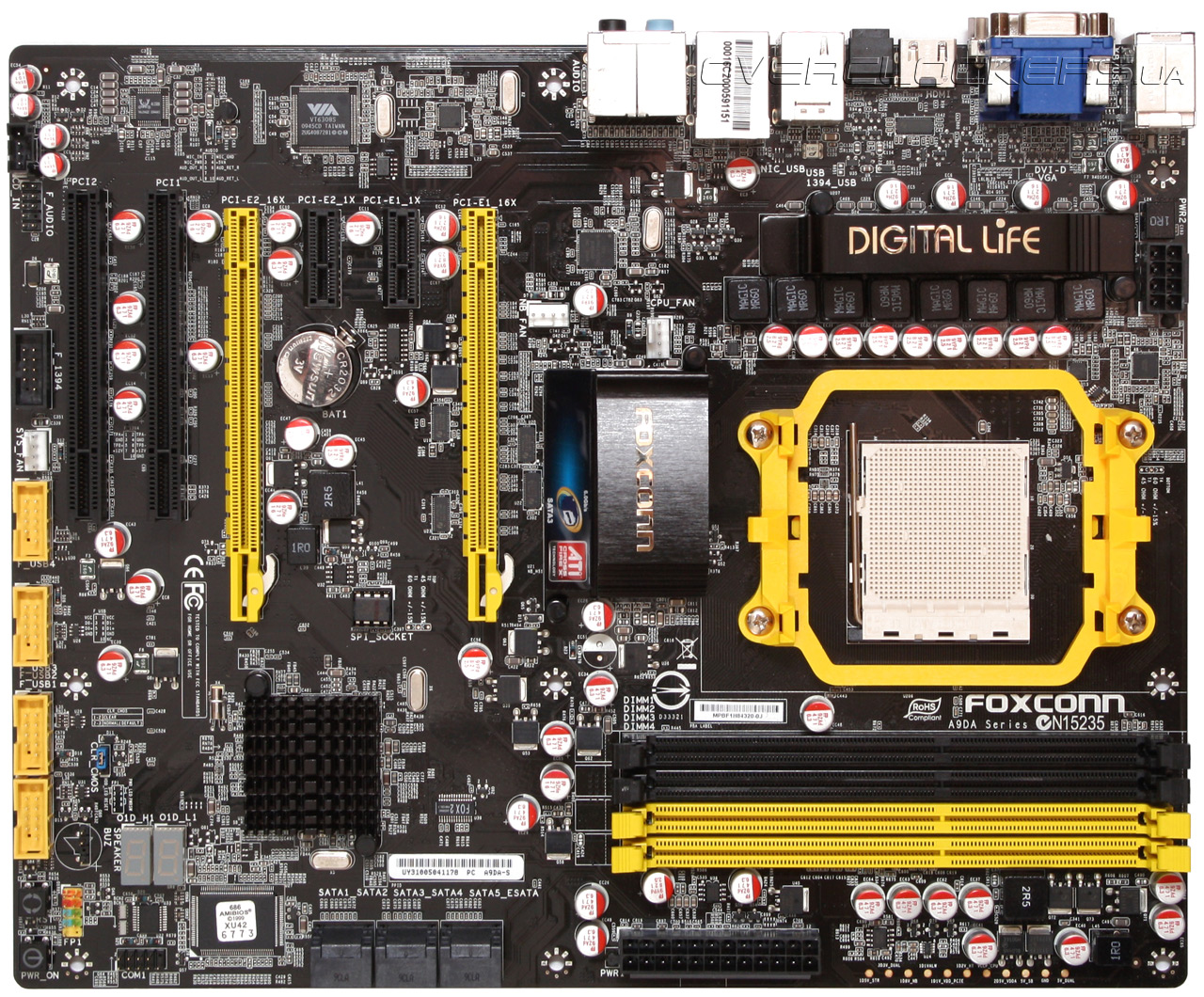

Сама плата уже лишена «вау-эффекта». Все тот же черный текстолит, то же цветовое оформление, что и в случае с младшей моделью. Качество сборки на том же уровне.

Foxconn A9DA-S

Несмотря на идентичный дизайн, плата выглядит, в определенном смысле, более агрессивно за счет более крупного радиатора на силовых транзисторах и различных оверклокерских дополнений.

Foxconn A9DA-S

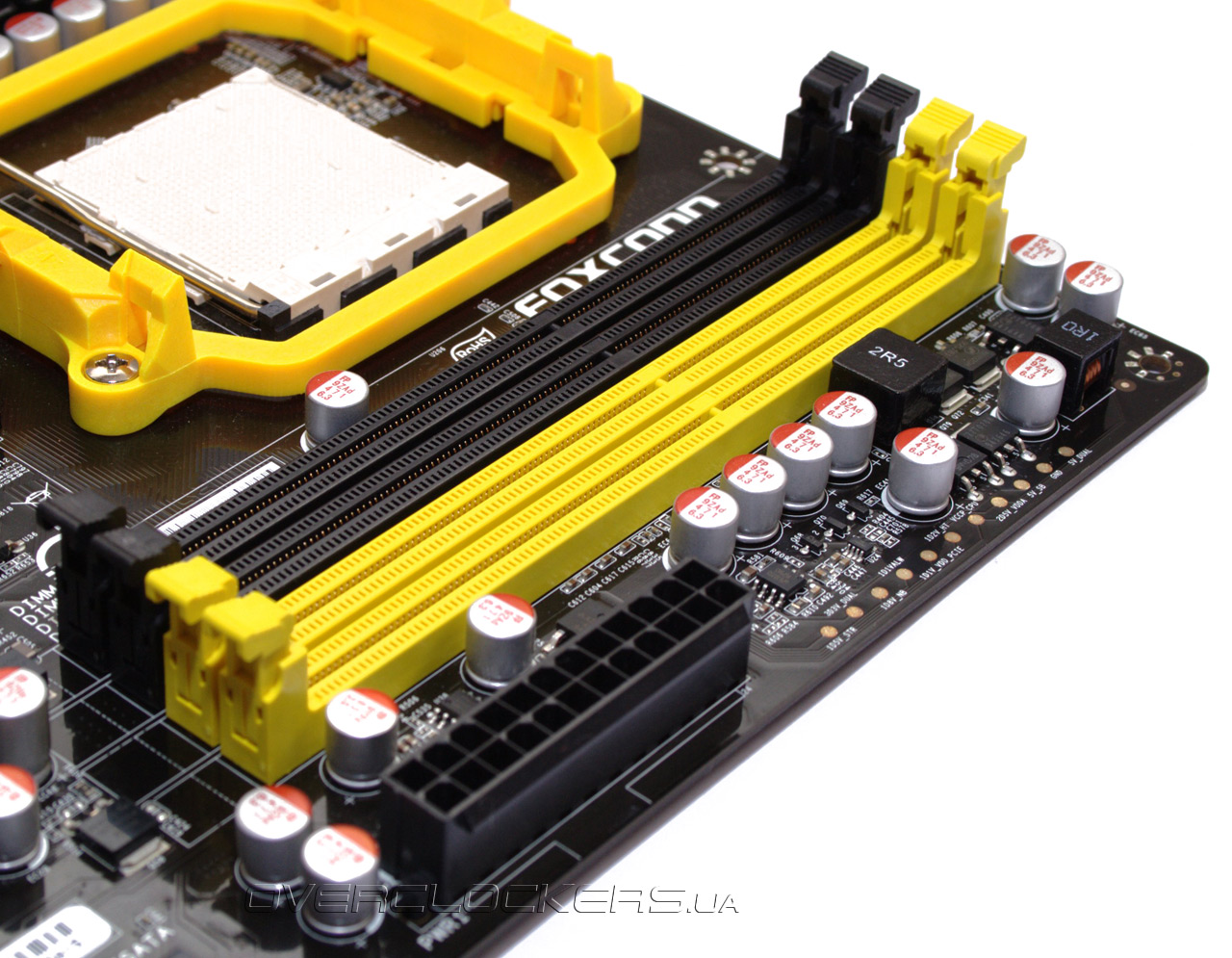

Модель A9DA-S рассчитана на работу со всеми существующими на рынке процессорами АМ3. За счет четырех слотов DIMM объем оперативной памяти DDR3 может достигать 16 Гбайт. Все, что было сказано относительно младшей модели, остается актуальным и для этой платы.

Foxconn A9DA-S

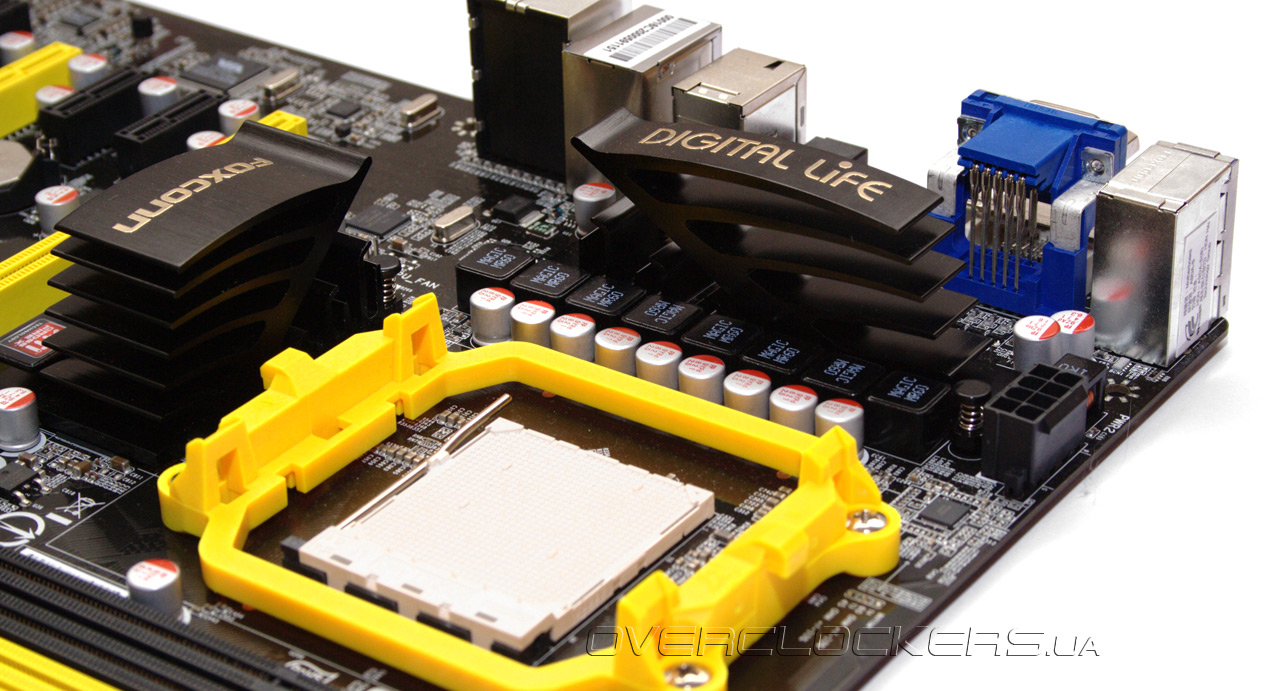

Подсистема питания выполнена по схеме 6+2. Разъем дополнительно питания процессора восьмиконтактный. Транзисторы, как было сказано выше, охлаждаются радиатором. Система крепления процессорного кулера никаких изменений не претерпела.

Foxconn A9DA-S

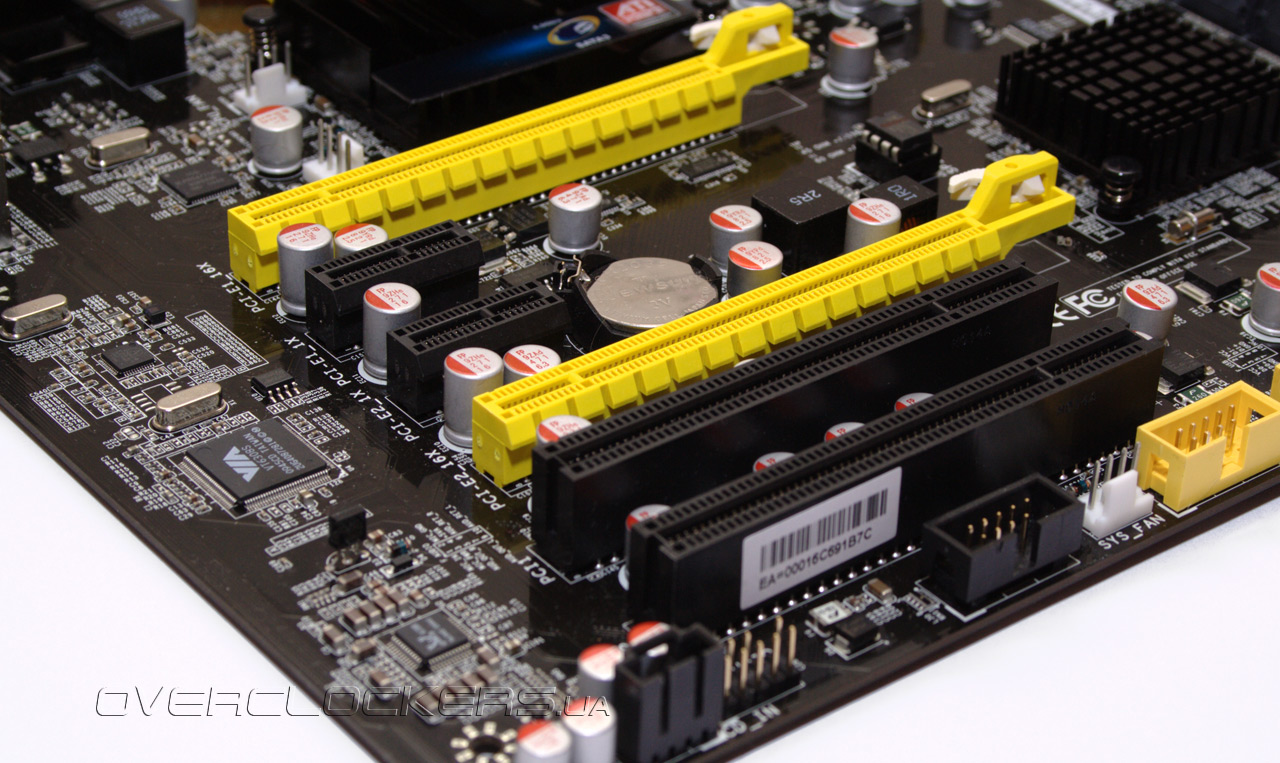

Расположение слотов для плат расширения вполне можно назвать оптимальным. Пользователю трудно будет создать ситуацию, при которой какого-либо из разъемов будет не хватать. Защелки оперативной памяти видеокартой не блокируются, независимо от ситуации. Доступ к батарейке после установки двухслотовой видеокарты может быть заблокирован, хотя это вряд ли может быть критично.

Foxconn A9DA-S

Левый нижний угол богат различными интерфейсами. Пользователь может обнаружить там шесть портов SATA-3, расположенных параллельно плоскости платы. Такая конфигурация позволит удобно проложить кабели SATA, однако в некоторых корпусах корзина может помешать такому подключению. Значительным отличием от младшей платы является наличие кнопок, облегчающих работу с платой вне корпуса, и POST-индикатор.

Foxconn A9DA-S

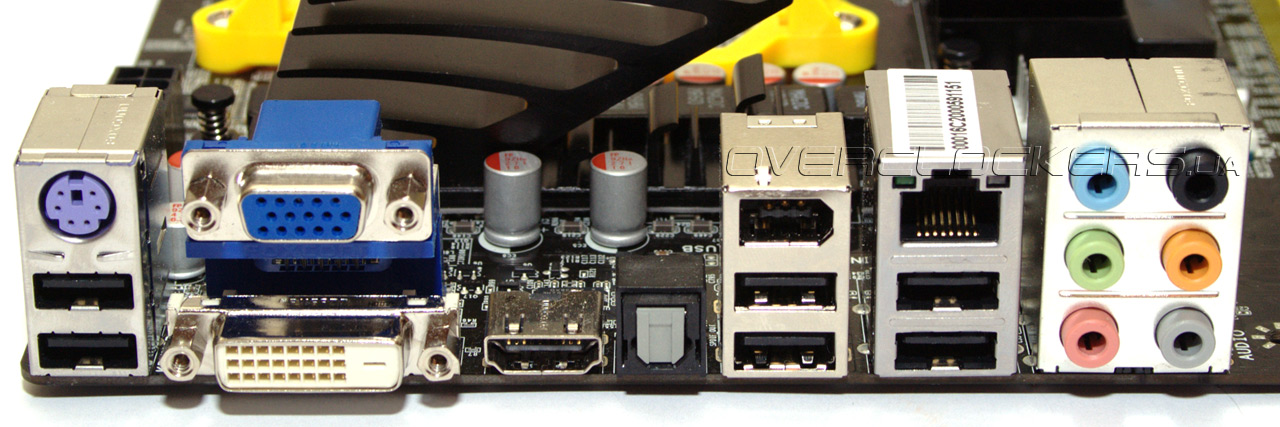

На задней панели присутствуют шесть портов USB, один PS/2, D-Sub, цифровые DVI и HDMI, сетевой разъем, порт FireWire. Есть оптический S/PDIF и шесть аудиразъемов.

Foxconn A9DA-S

Как и младшая модель, Foxconn A9DA-S выполнена качественно и особых нареканий не вызывает.


BIOS Setup

Посмотрим теперь, насколько справились со своей работой разработчики плат в программной части. Поскольку в общих чертах BIOS, используемый в данных материнских платах идентичен, то мы остановимся на рассмотрении такового у старшей модели.

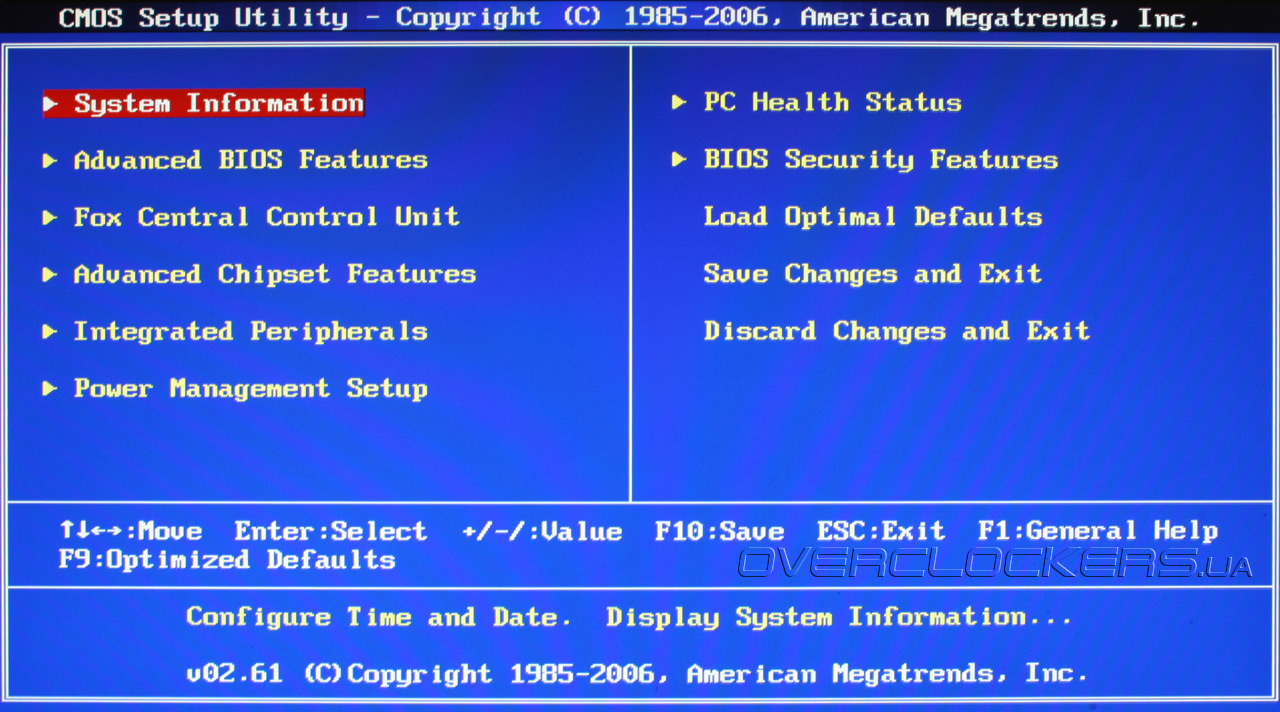

Главная вкладка базовой системы ввода-вывода выглядит следующим образом:

BIOS Foxconn A9DA-S

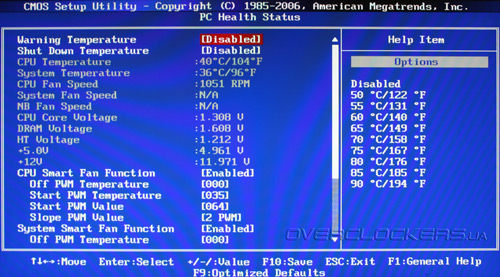

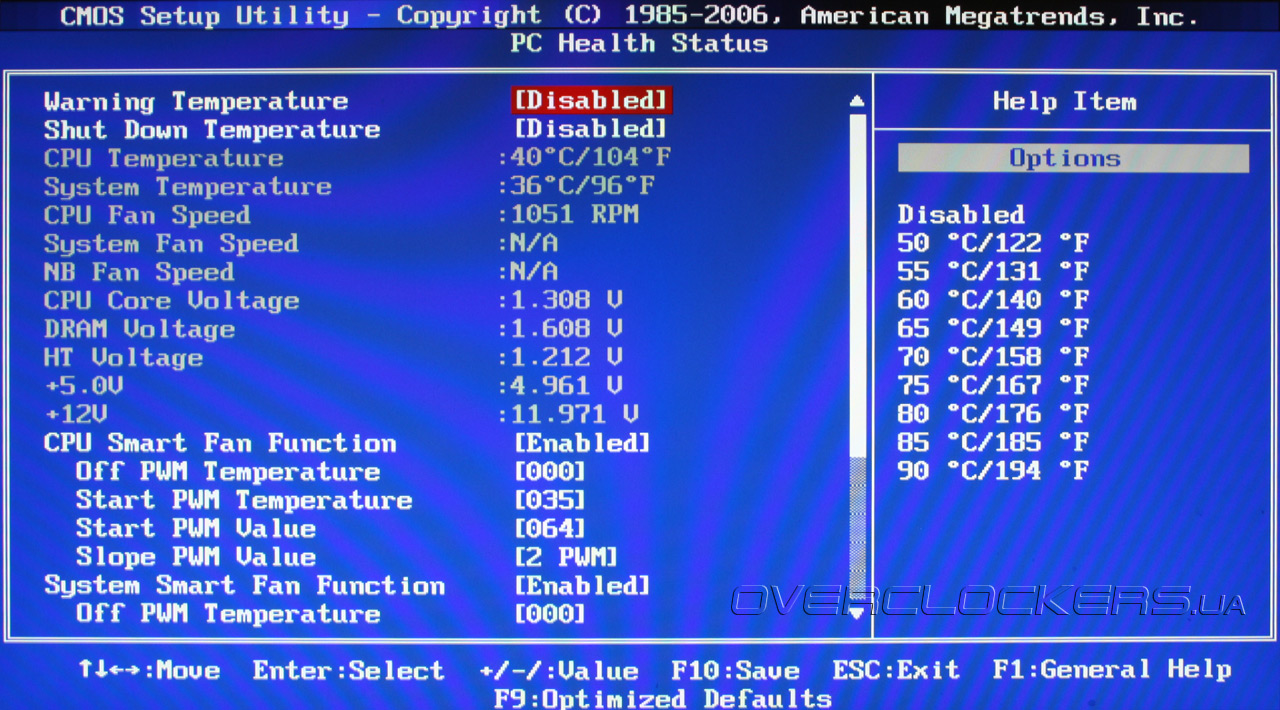

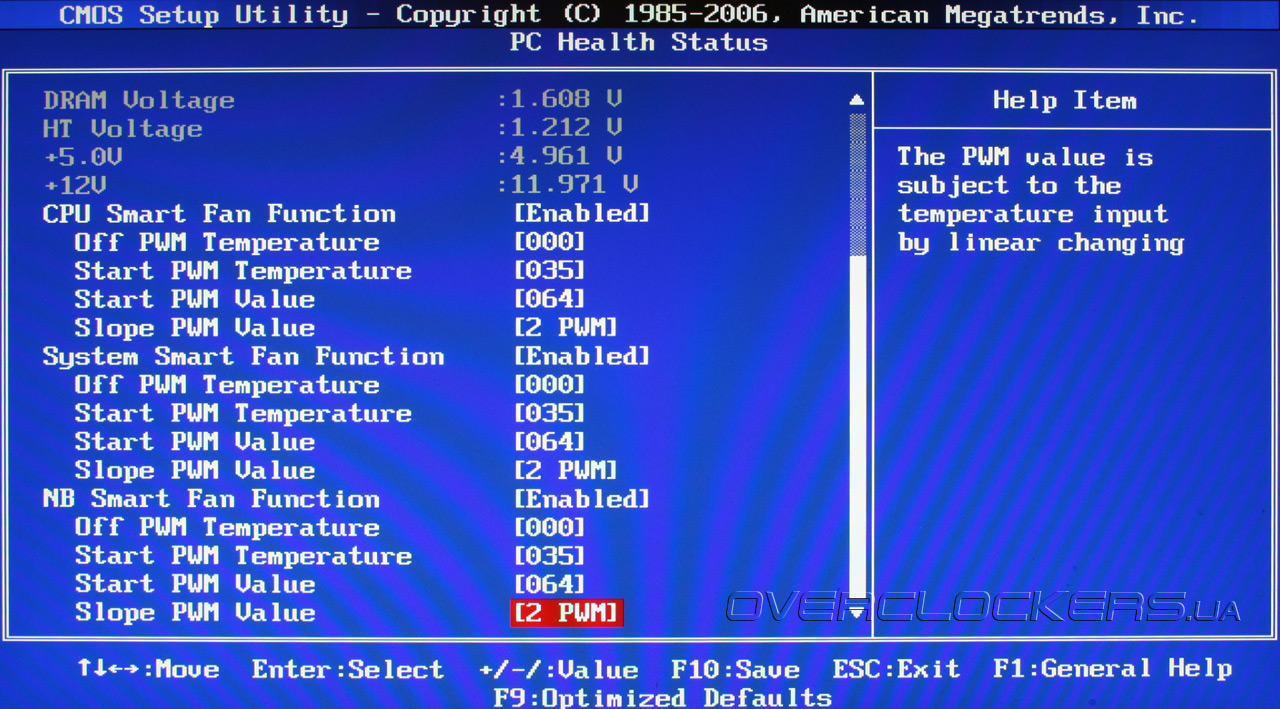

Раздел PC Health Status предоставляет достаточно хорошие возможности мониторинга. В этой вкладке, помимо всего прочего, пользователю предоставляется возможность регулировать частоту вращения вентиляторов и отслеживать основные параметры напряжений.

BIOS Foxconn A9DA-S

BIOS Foxconn A9DA-S

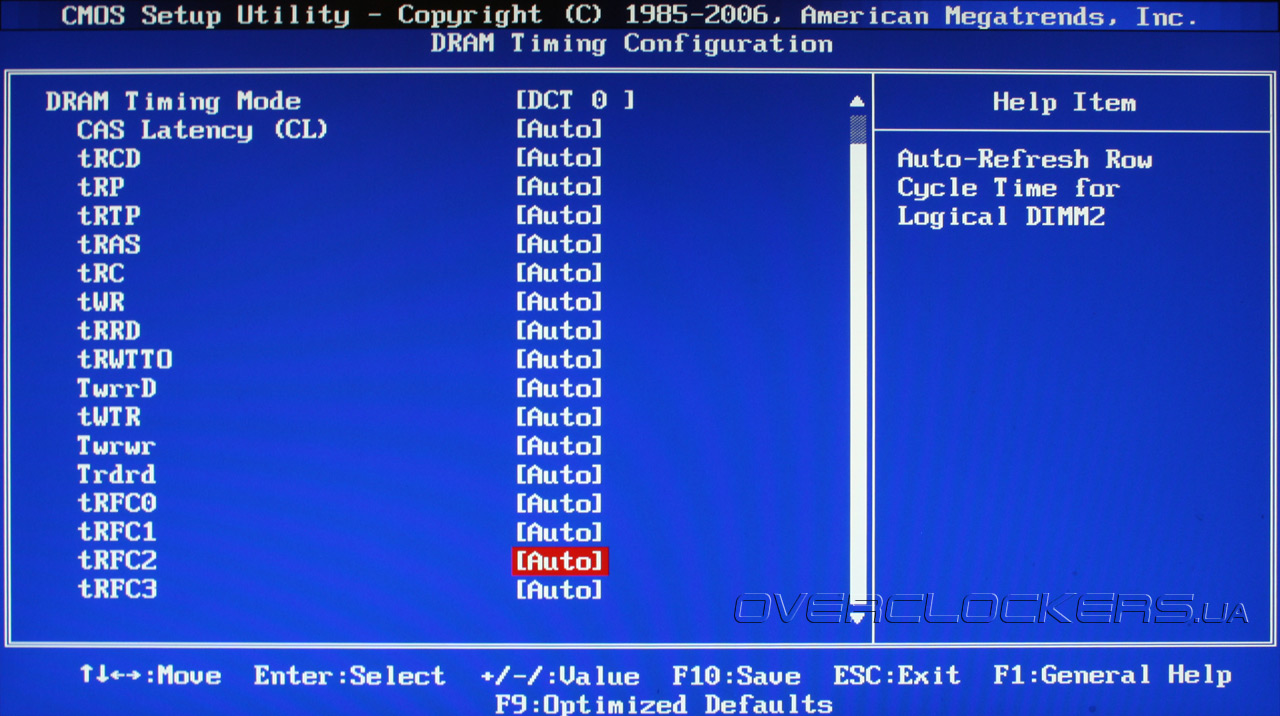

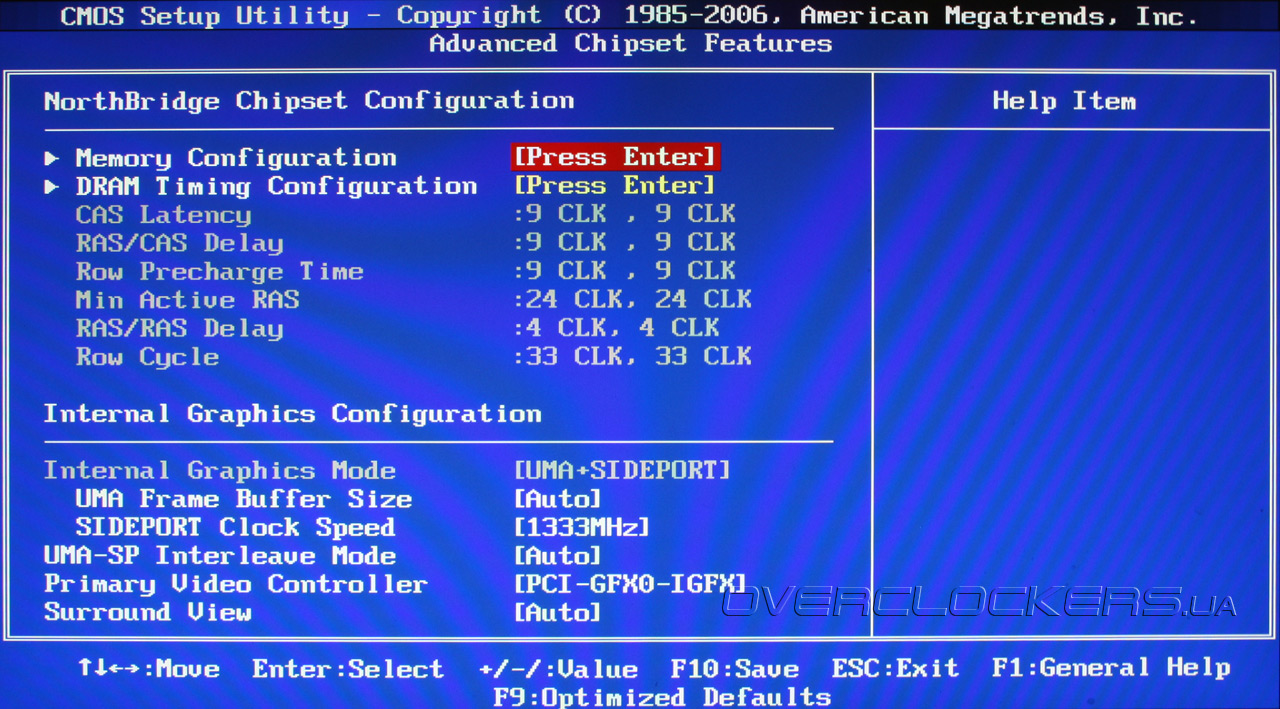

В разделе Advanced Chipset Features пользователю доступны настройки таймингов оперативной памяти, а также все доступные параметры работы видеопамяти встроенного видеоядра.

BIOS Foxconn A9DA-S

BIOS Foxconn A9DA-S

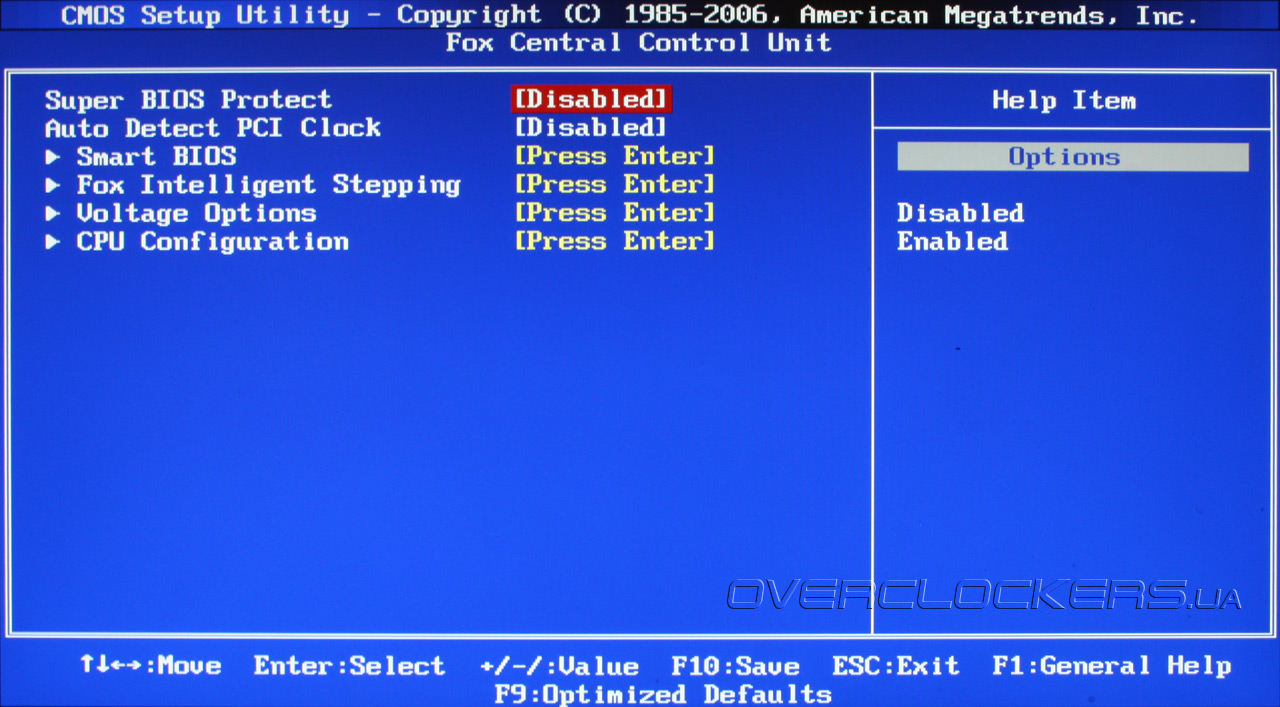

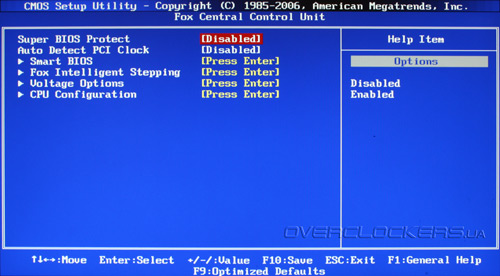

Все параметры, что касаются разгона центрального процессора, сосредоточены в разделе Fox CPU.

BIOS Foxconn A9DA-S

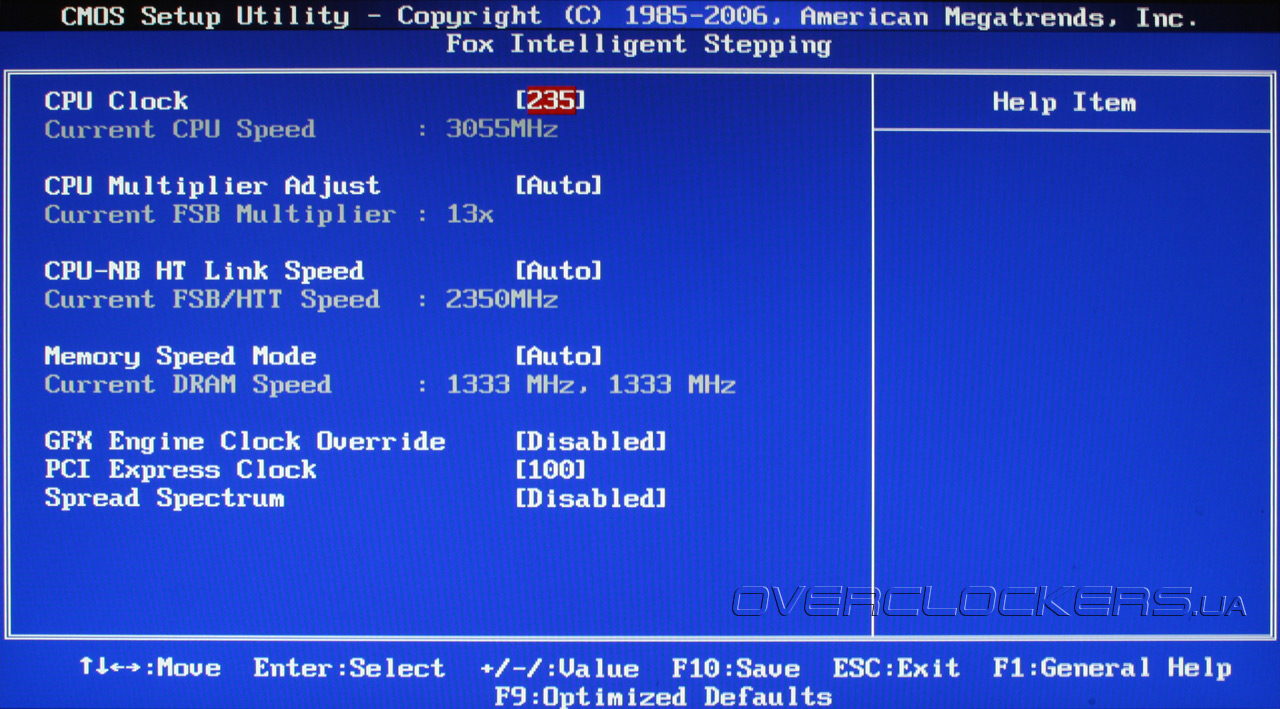

Вкладка Fox Intelligent Stepping содержит в себе настройки значения опорной частоты и основных множителей процессора.

BIOS Foxconn A9DA-S

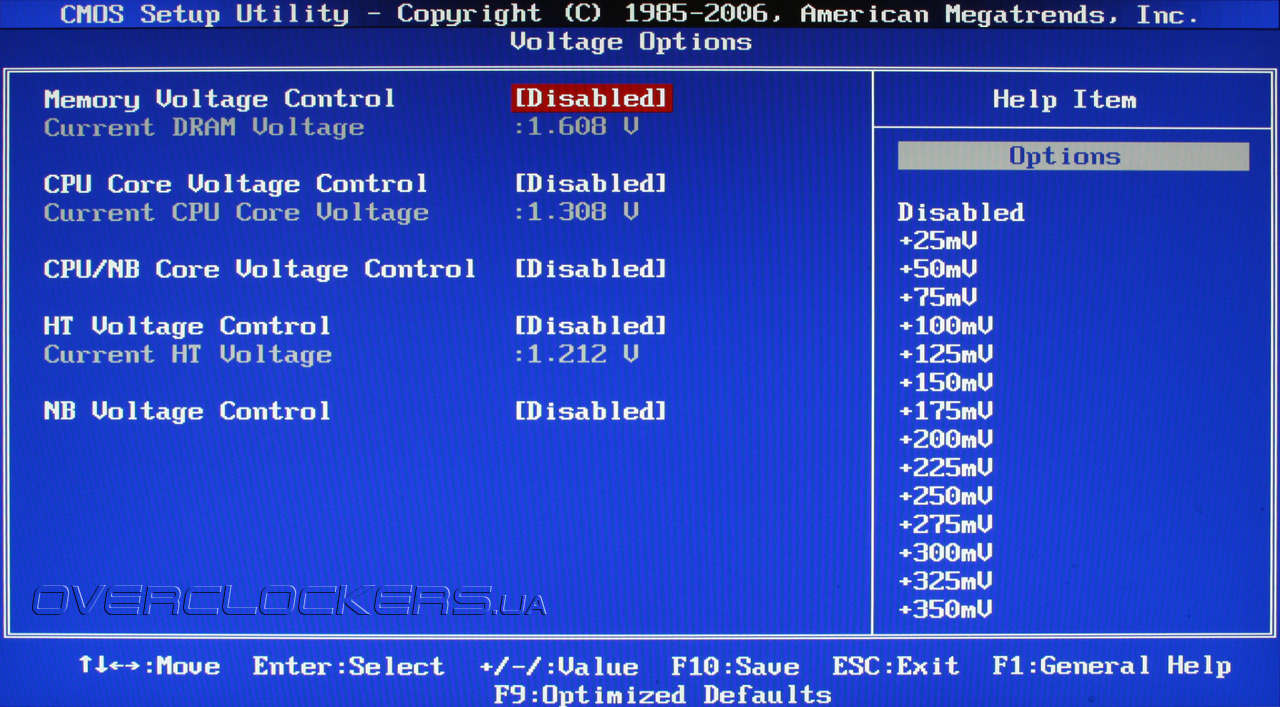

Раздел Voltage Options, как это ни странно, отвечает именно за изменение параметров напряжений.

BIOS Foxconn A9DA-S

Основные параметры регулировок настроек быстродействия являются общими для обеих плат.

  Диапазон Шаг Номинал
HTT 190–400 1 200
CPU MP 4–Х 0,5 Х
CPU NB MP 5–16 1 10
HT MP 1–10 1 10
CAS 4–12 1 Х
RAS to CAS 5–12 1 Х
RAS Precharge 5–12 1 Х
tRAS 15–30 1 Х
Mem. Voltage +25–400 мВ 25 мВ 1,5 В
NB Voltage +100–300 мВ 100 мВ 1,2 В
CPU Voltage +25–600 мВ 25 мВ 1,3 В
НТ Voltage +25–400 мВ 25 мВ 1,1 В

В целом, возможности BIOS находятся на среднем уровне. Хотелось бы намного больше настроек, но даже такого количества многим пользователям будет достаточно.
