Рабочие лошадки от Foxconn: A88GM Deluxe и A9DA-S

Зачастую «героями» обзоров становятся топовые и среднебюджетные продукты от известных широкой общественности производителей. Однако большая часть пользователей выбирает, зачастую даже не догадываясь об этом, менее дорогие продукты, которые предоставляют лучшее соотношение цена/возможности и при этом имеют минимальное количество проблем в повседневной эксплуатации. Сегодня мы рассмотрим пару материнских плат компании Foxconn, которые, возможно, будут удовлетворять приведенным выше условиям.

Вначале, традиционно приведем сравнительную таблицу технических характеристик плат.

Модель Foxconn A88GM Deluxe Foxconn A9DA-S
Чипсет AMD 880G + SB850
AMD 890GX + SB850
Процессоры Socket AM3 Socket AM3
Шина НТ HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max) 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max)
Подключаемые вентиляторы 3x (3x 4pin) 3x (3x 4pin)
Слоты PCI-E 1x PCI Express x16
1x PCI Express x1
1x PCI Express x16@16/8
1x PCI Express x16@0/8
2x PCI Express x1
Слоты PCI 2 2
Встроенное видеоядро Radeon HD 4250
Radeon HD 4290
Видеоразъемы HDMI, DVI, D-Sub
HDMI, DVI, D-Sub
Порты USB 12x v2.0 (6 на задней панели) 12x v2.0 (6 на задней панели)
ATA-133
Serial ATA 5x SATA-3 (AMD SB850) 6x SATA-3 (AMD SB850)
RAID 0, 1, 5, 10 JBOD (AMD SB850) 0, 1, 5, 10 JBOD (AMD SB850)
eSATA 1x eSATA на задней панели ( AMD SB850)
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC888S Восьмиканальный HDA-кодек Realtek ALC888
Встроенная сеть Gigabit Ethernet Realtek RTL8111DL Gigabit Ethernet Atheros 8131E-AL1E
FireWire 2x (один порт на задней панели, VIA VT6308S)
LTP
COM + +
Тактовый генератор
ICS 9LPRS477CKL
ICS 9LPRS477CKL
Контроллер питания CPU
ISL 6324A
UP6216AK + UP6272AF
Чип мониторинга
ITE IT8721F
ITE IT8721F
BIOS
AMI AMI
Форм-фактор
mATX ATX
Размеры
244 x 244 мм
305 x 244 мм


Foxconn A88GM Deluxe

Плата Foxconn A88GM Deluxe на базе младшего чипсета поставляется в небольшой коробке темных тонов.

Foxconn A88GM Deluxe

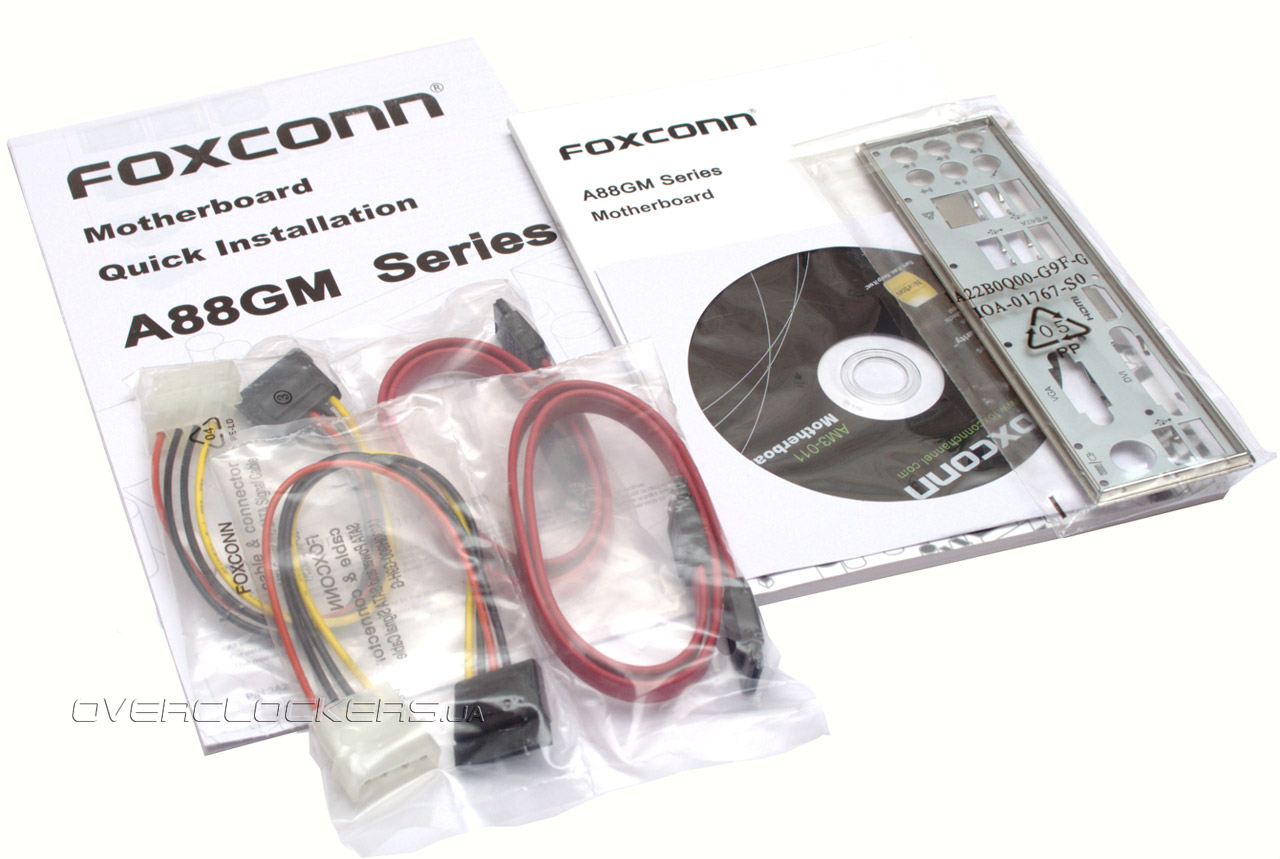

Комплект поставки весьма незамысловат и включает в себя необходимый минимум компонентов:
  • два кабеля SATA;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкция пользователя и рекламные «плакаты»;
  • два переходника Molex/SATA power.
Foxconn A88GM Deluxe

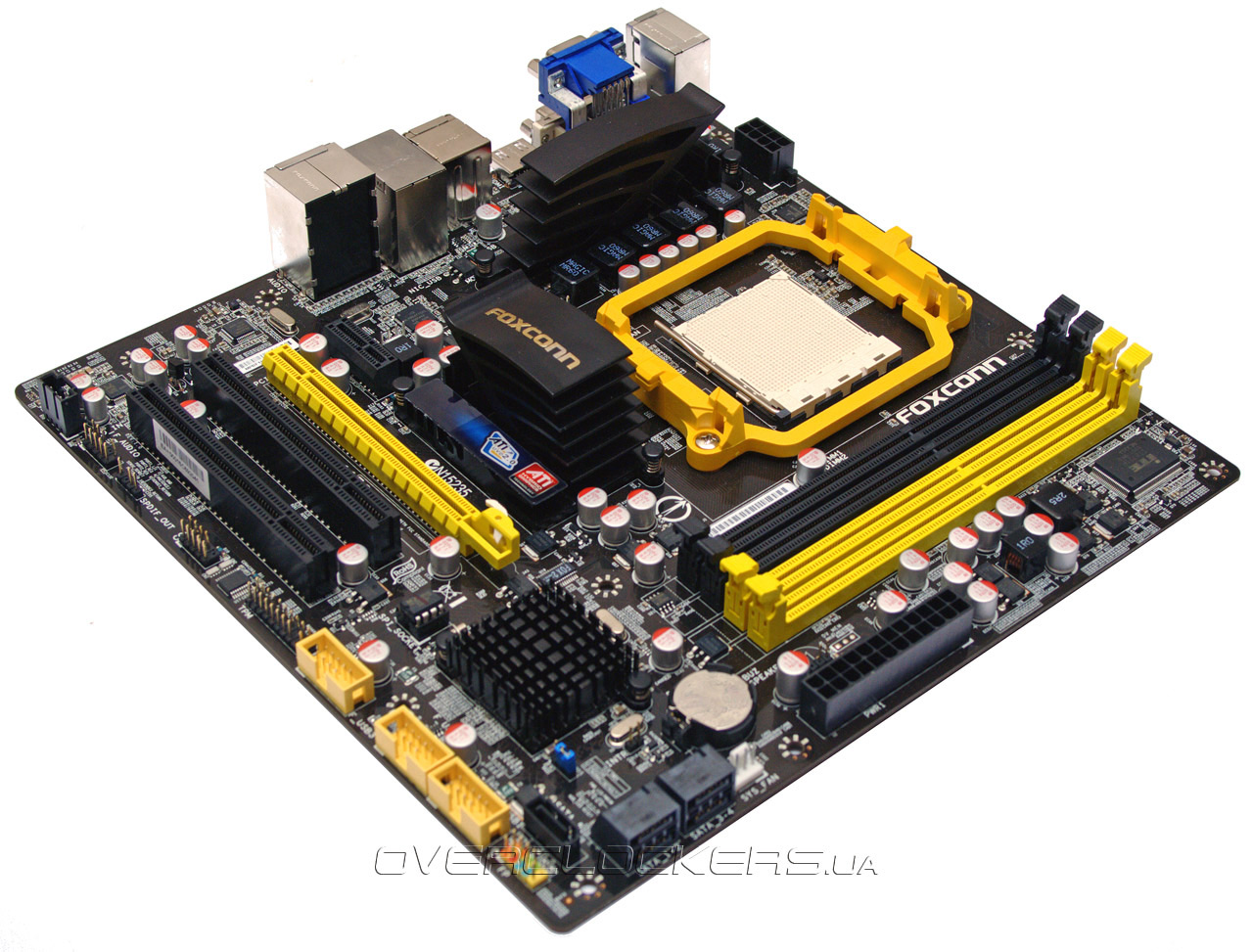

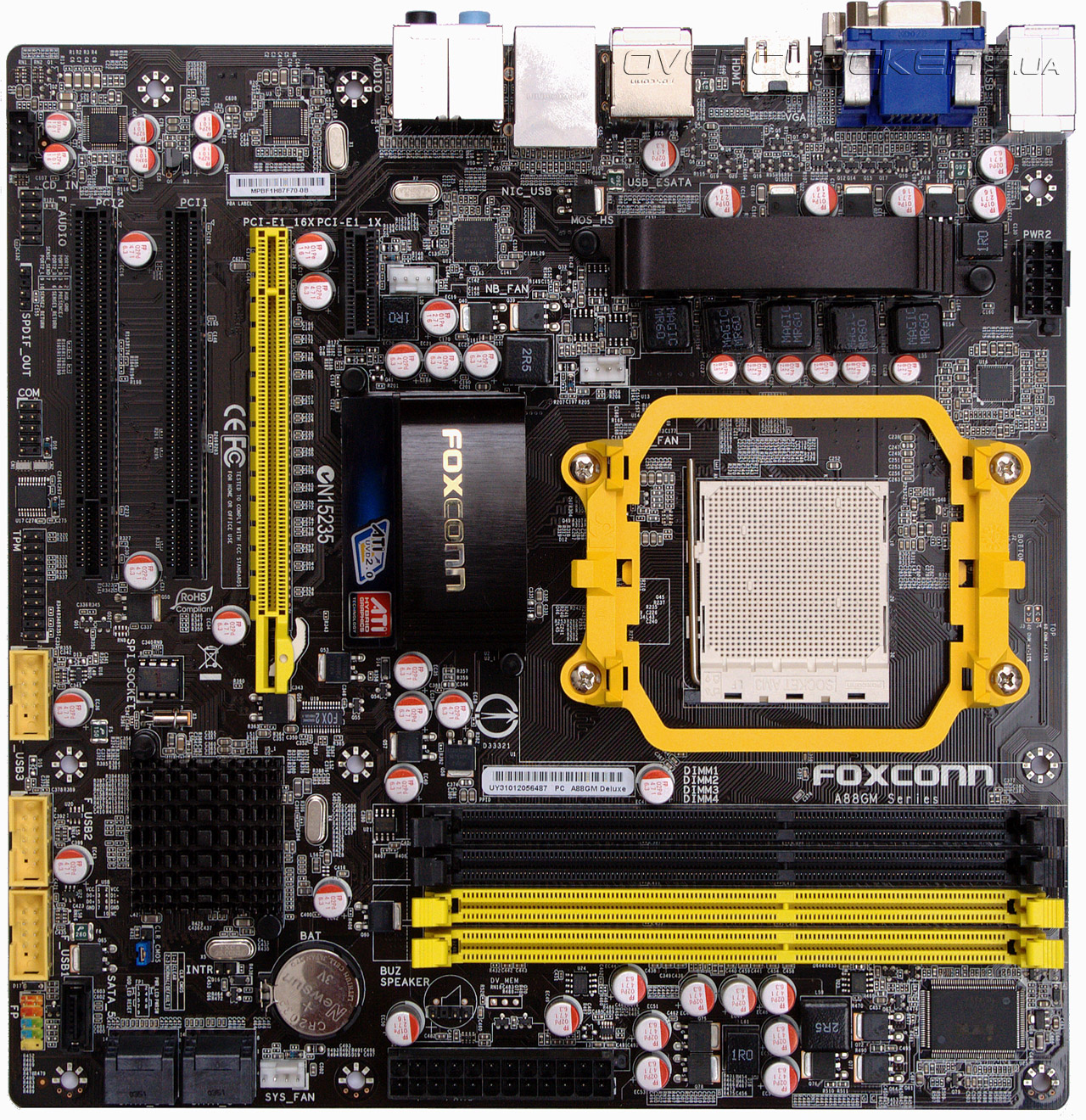

Текстолит черного цвета и контрастные ему слоты расширения — именно такую картину чаще всего приходиться наблюдать при осмотре большинства современных материнских плат. Попавшее на тестирование изделие не стало исключением.

Foxconn A88GM Deluxe

Компоновка элементов классическая, как для данного типоразмера. Качество сборки платы на высоте. Не зря Foxconn является крупным OEM-производителем для многих компаний. Внешне плата выглядит достаточно стильно, насколько это слово применимо к подобным устройствам. Основное значение в этом играют радиаторы оригинальной формы и желтые разъемы.

Foxconn A88GM Deluxe

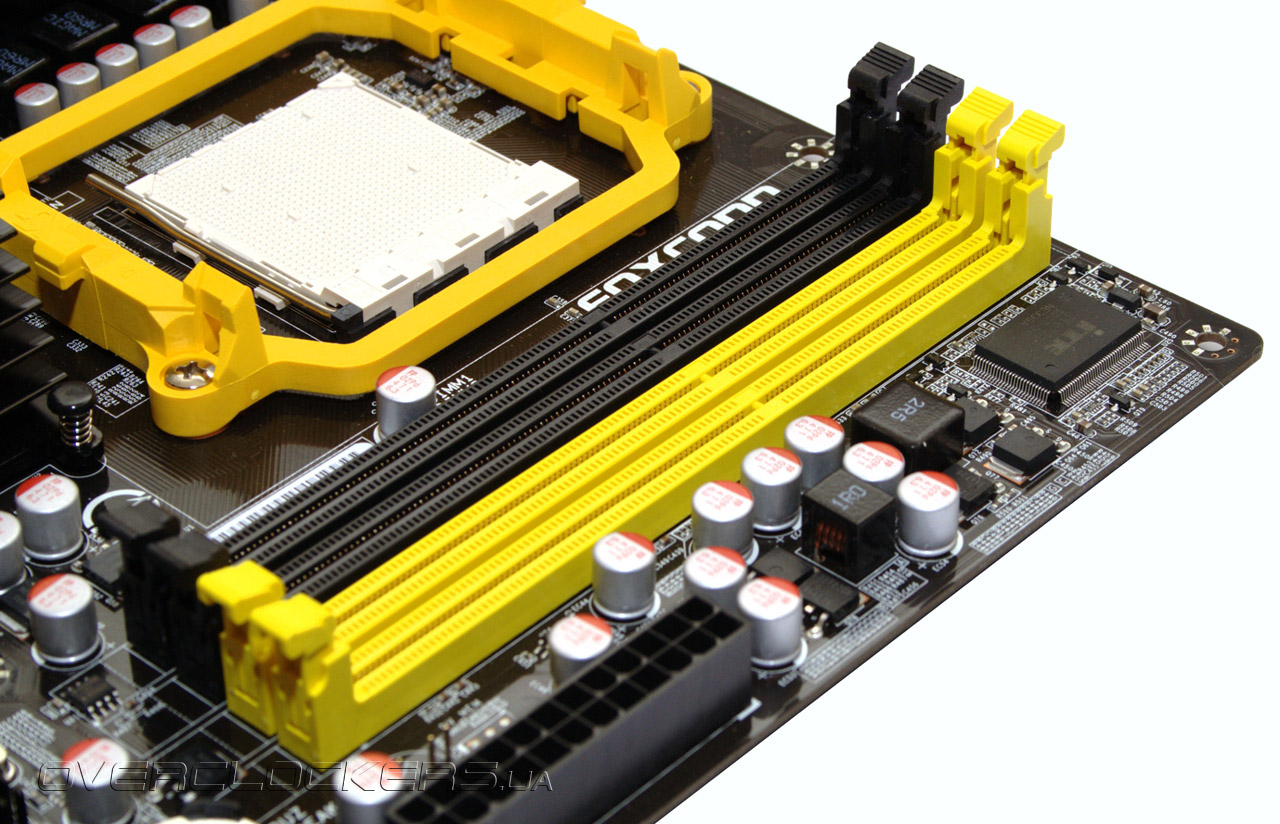

Обеспечивается функционирование всех существующих на рынке процессоров АМ3. Четыре слота для оперативной памяти позволяют использовать до 16 ГБайт памяти DDR3 в наборе 4х4. Защелки удобные, никаких претензий в этом плане нет. Установленная в слот PCI Express x16 видеокарта не блокирует их. Основной разъем питания — 24-х контактный. Рядом с ним можно обнаружить коннектор для подключения системного динамика.

Foxconn A88GM Deluxe

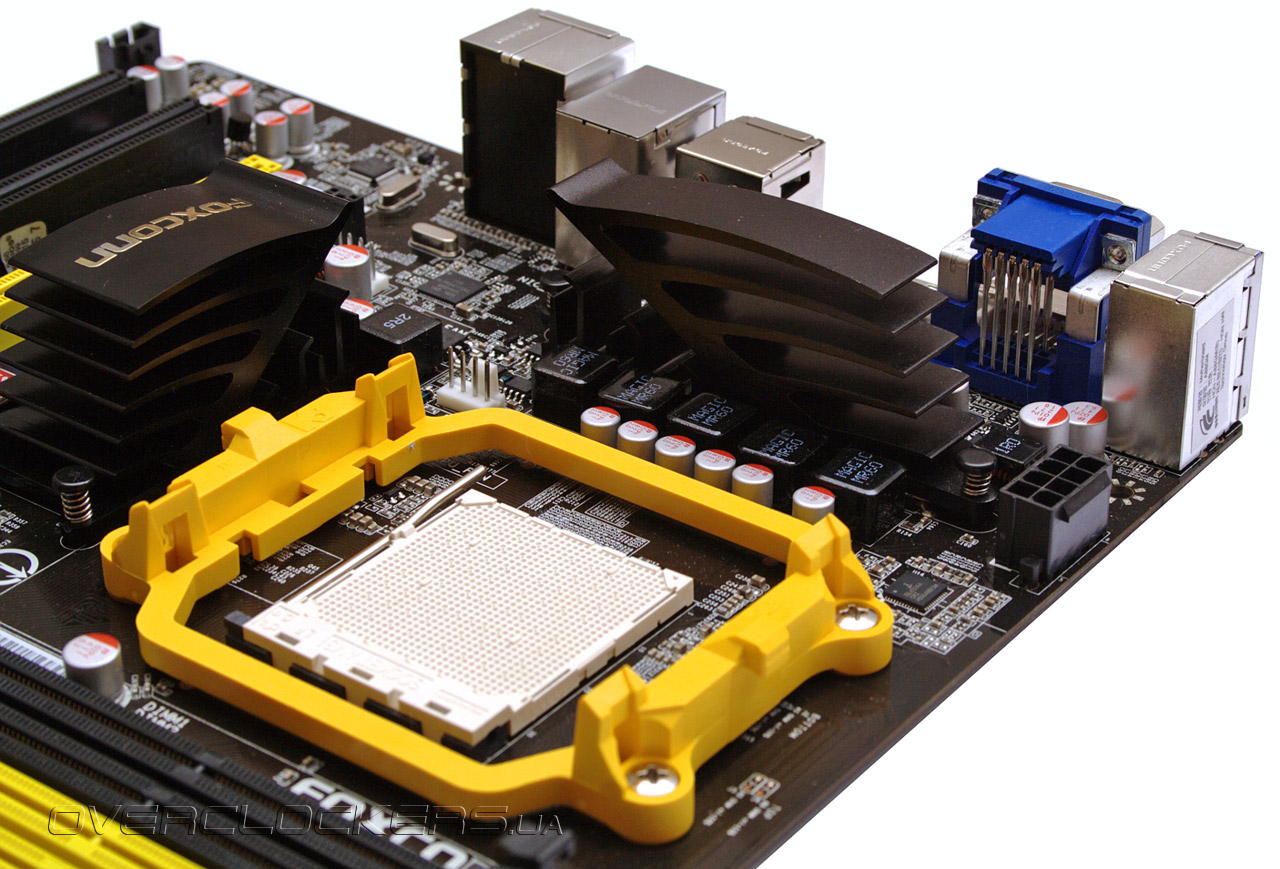

Подсистема питания выполнена по схеме 4+1. Разъем дополнительно питания процессора восьмиконтактный. Транзисторы дополнительно прикрыты небольшим радиатором, который имеет такой же дизайн, что и охладитель северного моста. Выглядят они достаточно оригинально, в хорошем смысле этого слова, а их высота позволяет не беспокоиться о совместимости с большинством современных кулеров. Рамка крепления кулера пластиковая, усилительная пластина — металлическая. Крепятся эти детали друг к другу посредством винтов.

Foxconn A88GM Deluxe

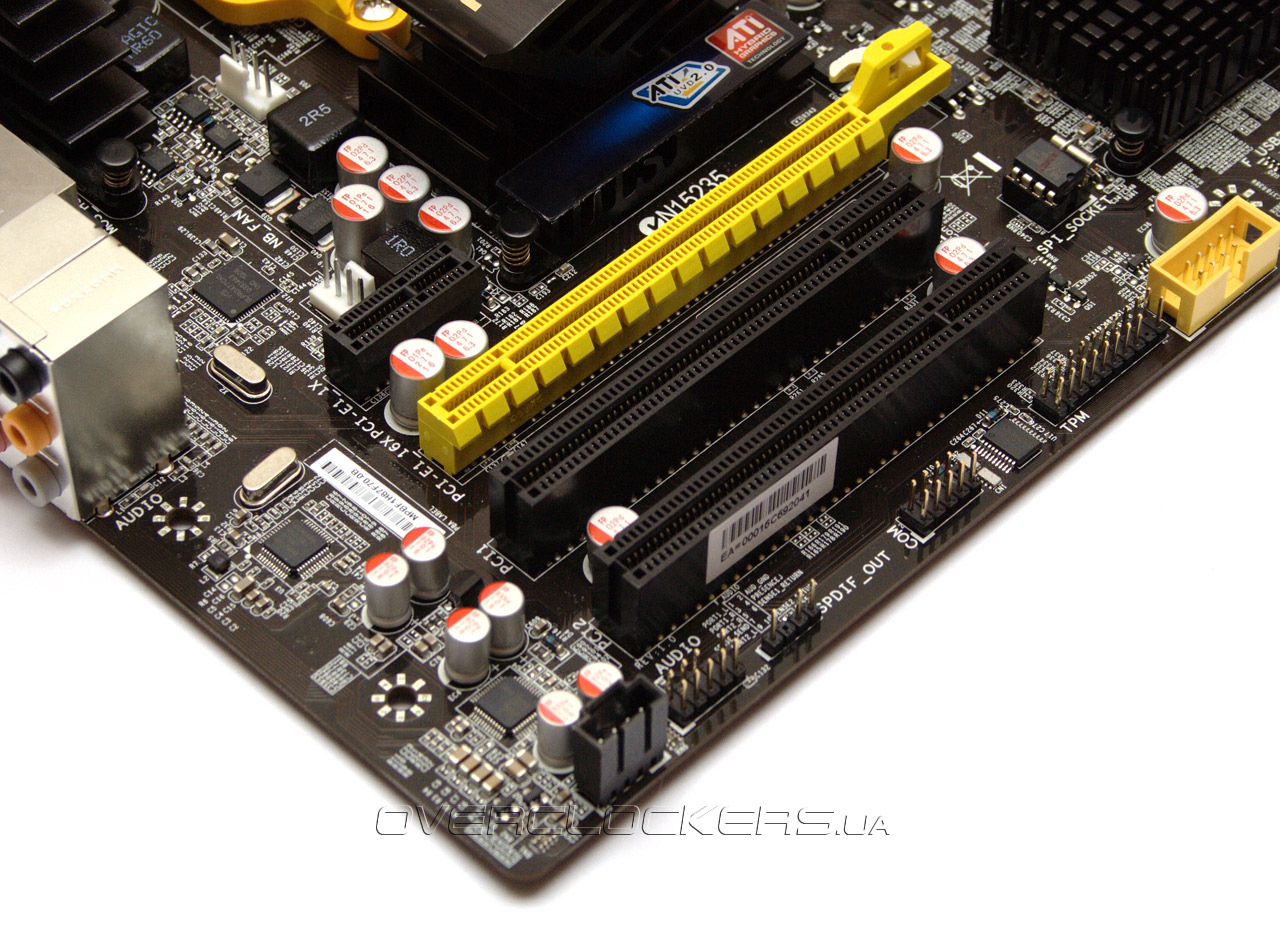

Возможности установки плат расширения типичны, можно даже сказать, стандартны для «материнок» данного форм-фактора. Благодаря характерному строению радиатора северного моста, слот PCI Express x1 можно использовать без ограничений по длине устройств. Двухслотовая видеокарта, установленная в основной графический слот, будет блокировать один из разъемов PCI, батарейку и в значительной степени затруднять доступ к перемычке сброса настроек CMOS. А вот к защелке нет никаких претензий. Доступ к ней возможен в любой конфигурации.

Foxconn A88GM Deluxe

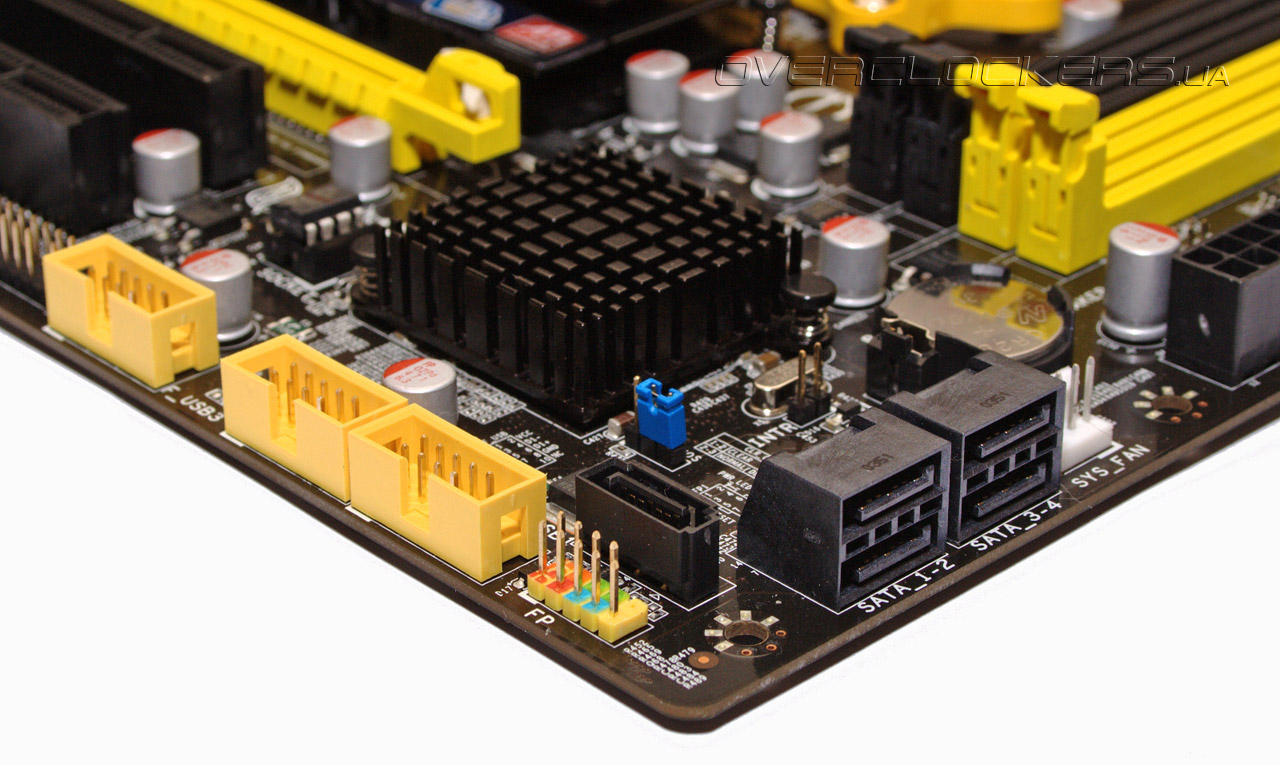

Левый нижний угол традиционно насыщен разнообразными интерфейсами. Пользователь может обнаружить там пять портов SATA 3. Расположение их весьма продумано. Один коннектор установлен перпендикулярно плоскости платы, остальные же — параллельно. Такая конфигурация позволит удобно проложить кабели SATA внутри корпуса, если, конечно, этому не помешает корзина для HDD. Также, в этой области платы расположены коннекторы передней интерфейсной панели корпуса и внутренние разъемы USB 2.0. Тут же находится южный мост с небольшим радиатором игольчатого типа. Рядом с последним расположена упомянутая выше перемычка сброса настроек CMOS.

Foxconn A88GM Deluxe

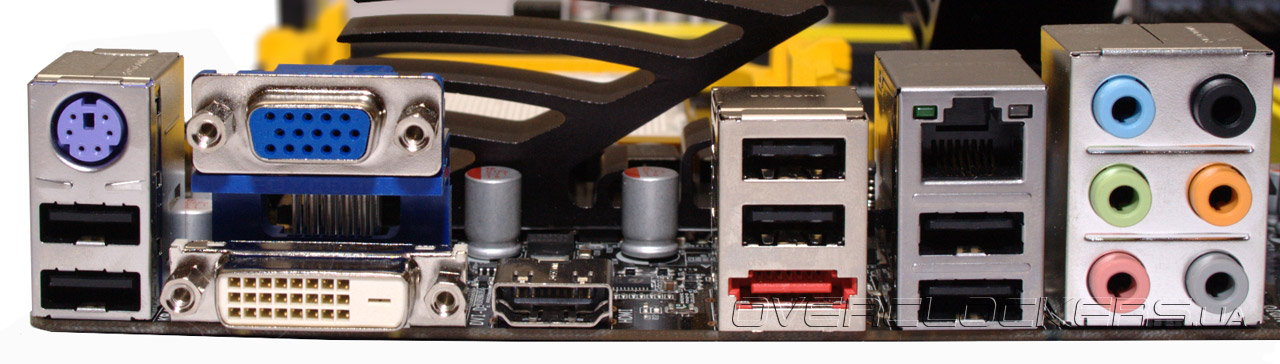

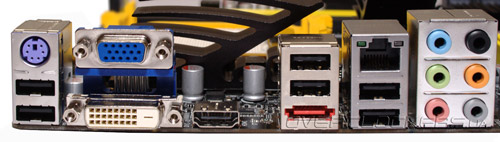

Задняя панель ввода-вывода насыщена различными интерфейсными разъемами. Помимо того, что описано в таблице характеристик, можно лишь отметить наличие одного порта PS/2 для подключения клавиатуры и шесть аудиоразъемов.

Foxconn A88GM Deluxe

В целом, внешне, Foxconn A88GM Deluxe представляет собой добротное устройство. Качество изготовления находится на достаточно высоком уровне. Никаких претензий нет и в плане расположения элементов. У сборщика возникнет минимум проблем с подключением различных комплектующих к данной материнской плате.
