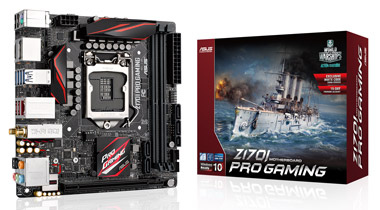

Обзор материнской платы ASUS Z170I Pro Gaming. Большие возможности в формате Mini-ITX

Разгонный потенциал

В тестировании участие принял инженерный экземпляр Core i5-6600K без замены штатного термоинтерфейса.

Вначале взглянем на возможности автоматического разгона системы. В сценарии EZ Tuning Wizard наибольшая планка частоты ЦП составляет 4326 МГц, а для памяти — 3021 МГц, в соответствии с профилем XMP нашего набора.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Напряжение процессора росло до 1,344 В, чего оказалось достаточно для стабильной работы в разных приложениях.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Другой подход — готовые значения из механизма TPU. Первый позволит работать процессору на частоте 4,3 ГГц, но в рамках технологии Turbo Boost.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Реальная частота редко превышает 4,1 ГГц, у памяти она составляет 2933 МГц, что немного ниже её штатных возможностей, вероятно, перестраховка от возможной нестабильности. Но её как раз и не было, напряжение у ЦП не превысило 1,33 В.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

У второго профиля более агрессивный подход, частота обещает быть 4,4 ГГц для любой нагрузки, а для памяти всё останется без изменений на фоне первого сценария.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Напряжение не выросло ещё больше, но при этом стабильность в системе сохранилась. Выходит, есть три совершенно исправных механизма для разгона «в один клик» (главное, чтобы процессор попался удачный).

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Для разгона опорной частоты я использую одинаковые параметры на всех платах, с ними удалось покорить планку в 355,5 МГц.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Истинные отметки напряжений CPU SA и на самой памяти оказались неизвестны, приходится слепо верить проведённым настройкам.

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

Разгон процессора был ограничен нагревом ядер при использовании LinX 0.6.6. Вторичные напряжения оставались в штатном положении, я для ЦП оказалось достаточно установить 1,385 В для итоговой частоты 4629 МГц. Память работала в приграничных частотах штатных возможностей по профилю XMP.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Использование «пятого уровня» LLC не позволило напряжению превысить отметки в 1,376 В, кроме этого, наблюдались крайне редкие скачки до 1,36 В. Следующий по счёту профиль приводит к заметному превышению напряжения относительно установленного, то есть, температуры растут ещё стремительнее.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Итак, наиболее интригующая часть обзора: нагрев стабилизатора не превысил 65 °С, а меньший радиатор не прогрелся больше 45 °С! Отличный результат. Потребление стенда уложилось в рамки 45–182 Вт.

ASUS Z170I Pro Gaming

Самое интересное — малютка унаследовала все черты от более престижной коллеги по цеху, здесь я хочу отметить яркое выступление на этапе разгона памяти. Наш комплект из четырёх модулей способен работать на 3,2 ГГц при 1,41 В. Используя две штуки, получилось покорить отметку в 3553 МГц, это даже больше, чем было с элитной представительницей серии ROG! Ради этого не пришлось сильно повышать CPU IO и SA, они фиксировались на скромных 1,1 В, а на модулях действовали 1,45 В (согласно установленным параметрам). Скорее всего, это не предел возможностей нашей памяти, но и такого результата достаточно, чтобы увидеть яркий потенциал Z170I Pro Gaming в сфере работы с ОЗУ.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Для установки задержек использовалась стандартная схема — только основной блок настроек вида 18-18-18-39-1T.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.27), Intel Management Engine Interface (11.0.6.1194), Intel IGP Driver (15.40.25.64.4463), Intel Serial IO Driver (30.63.1603.05), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.80 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • BioShock Infinite (1.1.25.5165);
  • Hitman: Absolution (1.0.447.0);
  • Total War: Attila (1.2.1.0).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
ASUS Z170I Pro Gaming 2002 5.80.4010 4.3.712-x64 2.1.2973 10.0.14393
ASRock Z170 Extreme4 P7.10 5.80.4005 4.3.712-x64 2.1.2973 10.0.14393
ASUS Z170M-Plus 2002 5.80.4000 4.3.712-x64 2.1.2973 10.0.14393
ASRock Z170 OC Formula P2.20 5.75.3981 4.2.685-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 L1.93 5.75.3963 4.2.685-x64 2.1.2973 10.0.14393
ASUS Z170 Pro Gaming/Aura 0311 5.75.3945 4.2.685-x64 2.1.2973 10.0.14393
MSI Z170A MPower Gaming Ti 1.00 5.75.3930 4.2.685-x64 2.0.2067 10.0.10240
Gigabyte GA-Z170X-Gaming 5 F5 5.75.3920 4.2.685-x64 2.0.2067 10.0.10240
ASUS Maximus VIII Formula 1701 5.70.3861 4.2.679-x64 2.0.2067 10.0.10240
MSI Z170A Gaming Pro Carbon 1.30 5.70.3849 4.2.679-x64 2.0.2067 10.0.10240
ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067 10.0.10240
MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915 10.0.10240
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915 10.0.10240
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915 10.0.10240
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915 10.0.10240
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915 10.0.10240
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915 10.0.10240
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915 10.0.10240
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915 10.0.10240
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915 10.0.10240
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915 10.0.10240
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915 10.0.10240
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915 10.0.10240
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915 10.0.10240
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915 10.0.10240

Результаты тестирования

Во время активации XMP в среде UEFI можно получить предложение увеличить общее быстродействие. Под этим подразумевается работа процессора на частоте 3,9 ГГц, так ведут себя многие платы. Именно в таком режиме проводилось сравнительное тестирование.

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

Вместе c изменением частоты памяти и её задержек, происходит небольшое повышение второстепенных напряжений — CPU SA и IO. Кроме того, хочу сделать очевидный акцент, использовалась всего пара модулей ОЗУ, а не четыре из комплекта, как это обычно происходит.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Заметна сниженная скорость операций записи и, как следствие, копирования, но зато отличная латентность.

ASUS Z170I Pro Gaming

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

В несложных бенчмарках общее быстродействие отличное.

ASUS Z170I Pro Gaming

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

ASUS Z170I Pro Gaming

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

В более сложных сценариях система проявила себя как полнофункциональный стенд с должным уровнем производительности.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Не было проблем и в 3DMark.

ASUS Z170I Pro Gaming

ASUS Z170I Pro GamingASUS Z170I Pro Gaming
ASUS Z170I Pro GamingASUS Z170I Pro Gaming
ASUS Z170I Pro GamingASUS Z170I Pro Gaming

Для игр такая система подходит наилучшим образом.

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Z170I Pro Gaming

Несмотря на скромные габариты, чемпионом по энергоэффективности изделие не становится. Потребление оказалось на одном уровне с обычными платами, не стоит забывать про наличие адаптера беспроводных сетей, который не отключался в момент проведения испытаний, хотя сетевое соединение было проводным. Кроме того, частота процессора была повышенной, как и ряд сопровождающих напряжений, которые, вполне возможно, могут быть ниже, если заняться настройкой системы собственными силами.

Вывод

Испытания выявили в испытуемой весьма нетривиальный продукт. Разгон процессора прошёл без проблем, температурный режим оказался отличным, также, при необходимости, повышается опорная частота, причём, до весьма приличных отметок. Однако наибольшие заслуги заключаются в особом подходе при работе с парой модулей оперативной памяти. Получилось разогнать наш комплект до невиданных до сих пор скоростей.

Наполнение UEFI мало в чём уступает габаритным продуктам. Есть всё необходимое и для разгона, и для остальных частей, в том числе, на месте механизмы по настройке системных охладителей, тут может быть использовано три вентилятора. Не было проблем с функционированием беспроводного адаптера, работая в среде Windows 10. Звуковая подсистема оформлена в лучших традициях полновесных плат, а также имеется бонусное ПО.

Возможно, кто-то обнаружит нехватку индикатора POST-кодов и, скажем, кнопки для сброса настроек, если оглянуться на цену продукта. Но я ни разу серьёзно не пожалел об их отсутствии. В ряде случаев поможет комплекс диагностических светодиодов Q-LED, а в самом затруднительном положении — переразгоне — плата позволит выполнить исправление настроек, инициировав загрузку с безопасными параметрами.

Я могу смело рекомендовать такую модель всем без исключения энтузиастам, сколько бы скептиков не собралось вокруг обсуждения её скромных габаритов. Наиболее весомый минус у Z170I Pro Gaming — небольшое число напряжений, доступное для мониторинга, однако процессорное там есть, а это главное. Для начинающих пользователей предусмотрительно заготовлен ряд механизмов, среди которых точно есть работоспособные, и не формально, а действительно разгоняющие как процессор, так и память.

ASUS Z170I Pro Gaming Выбор редакции: Лучшее качество
