Обзор материнской платы ASUS Z170I Pro Gaming. Большие возможности в формате Mini-ITX

Возможности UEFI

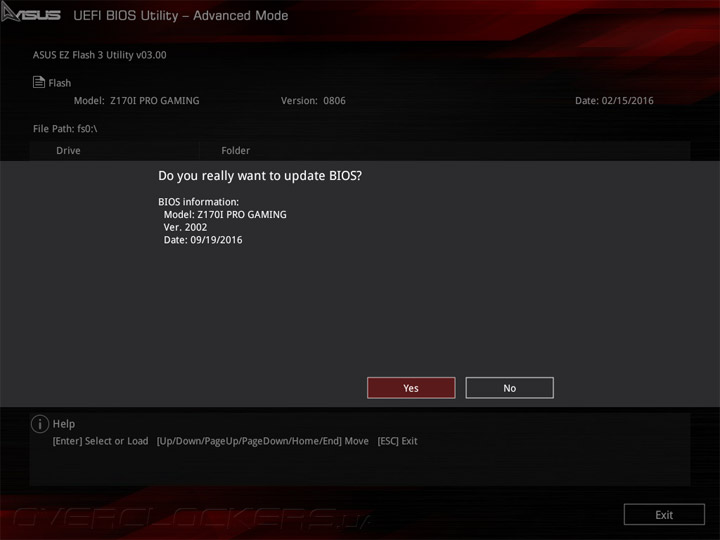

Посредством встроенной в UEFI фирменной утилиты EZ Flash удалось успешно обновить прошивку до последней версии.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

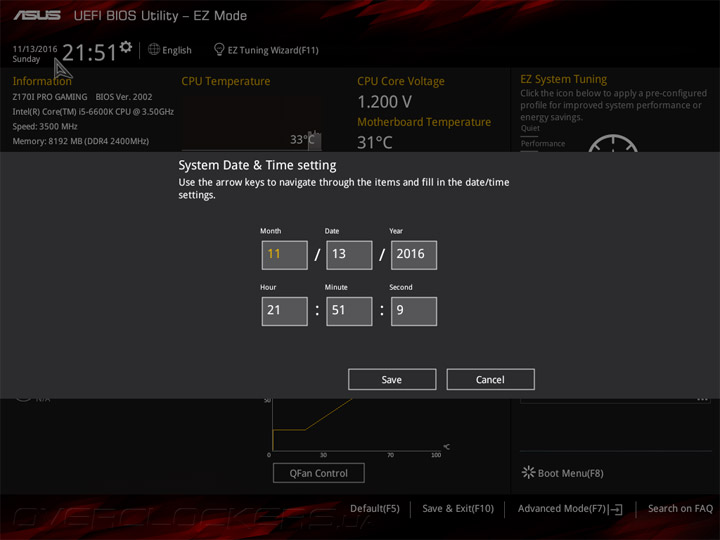

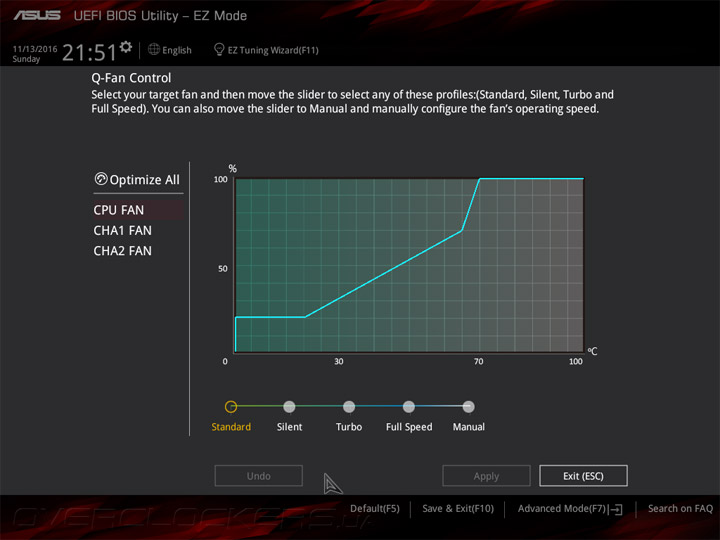

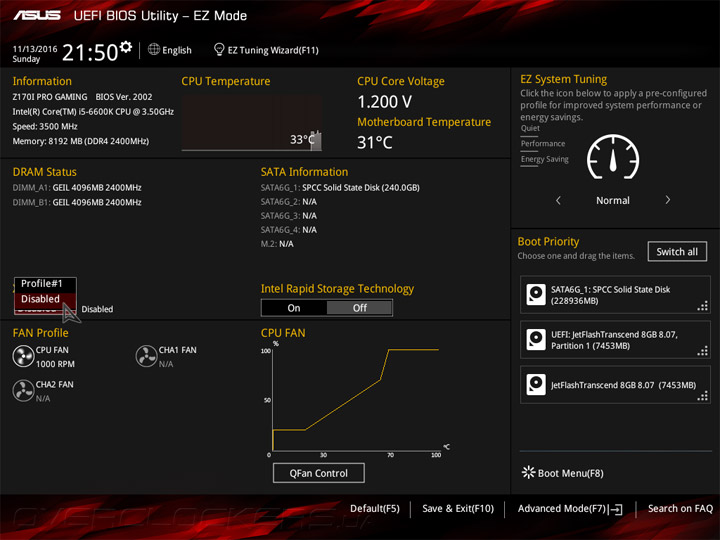

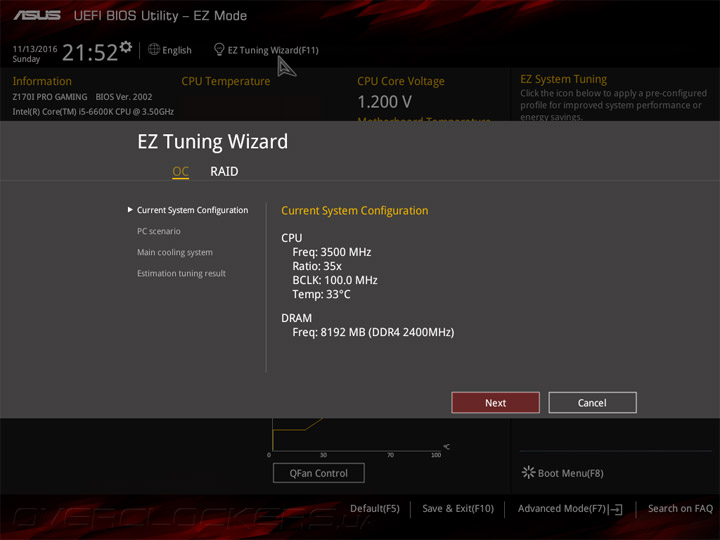

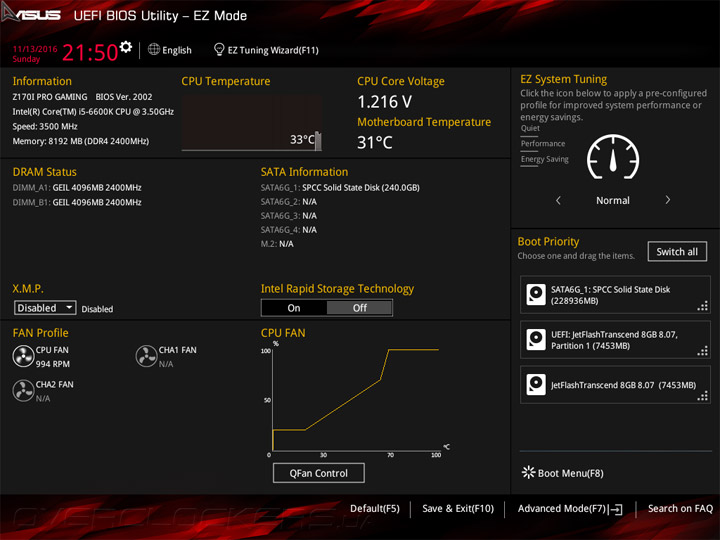

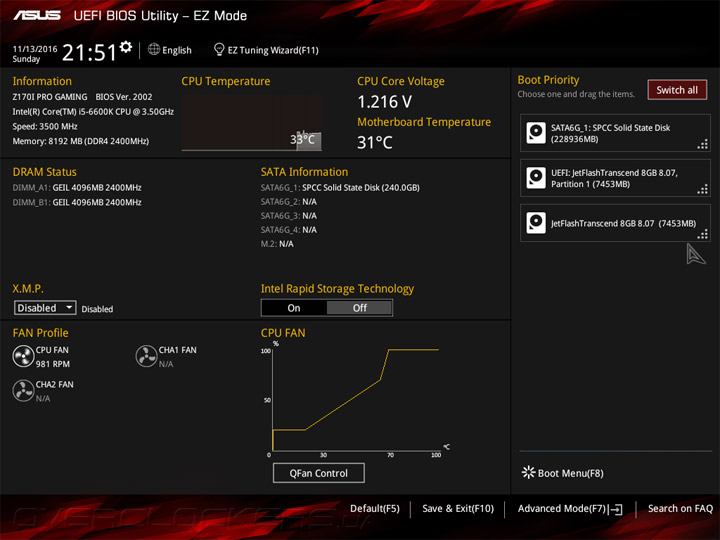

Быстрая настройка реализована в режиме EZ Mode. Базовые механизмы такие: календарь и часы, активация XMP, есть профили для охладителей, интерактивный список загрузочных устройств и даже мастер по упрощённой процедуре разгона.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

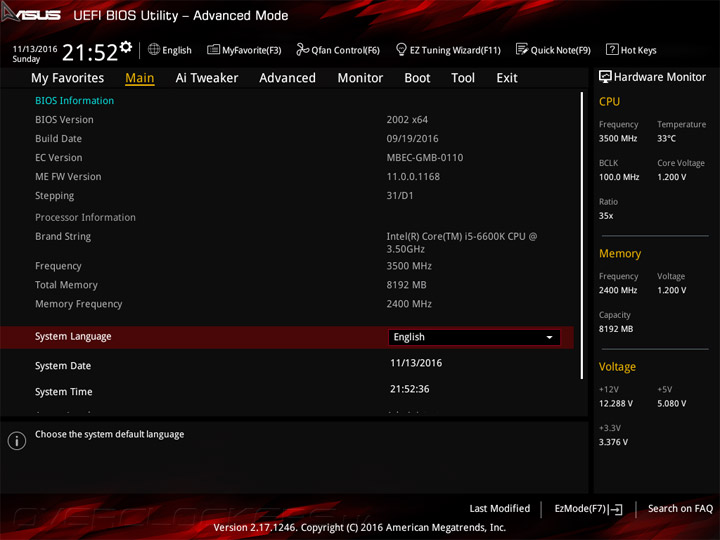

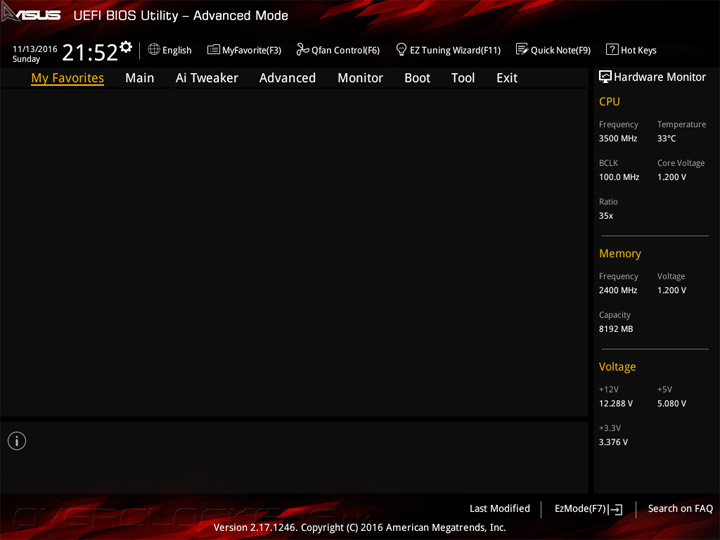

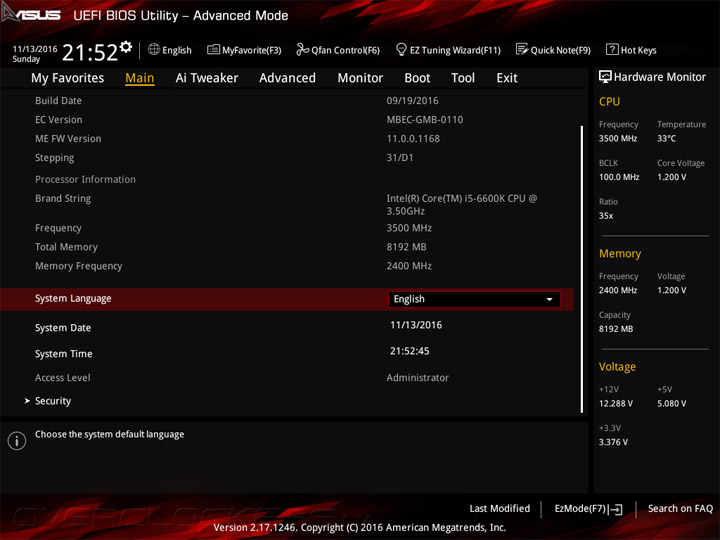

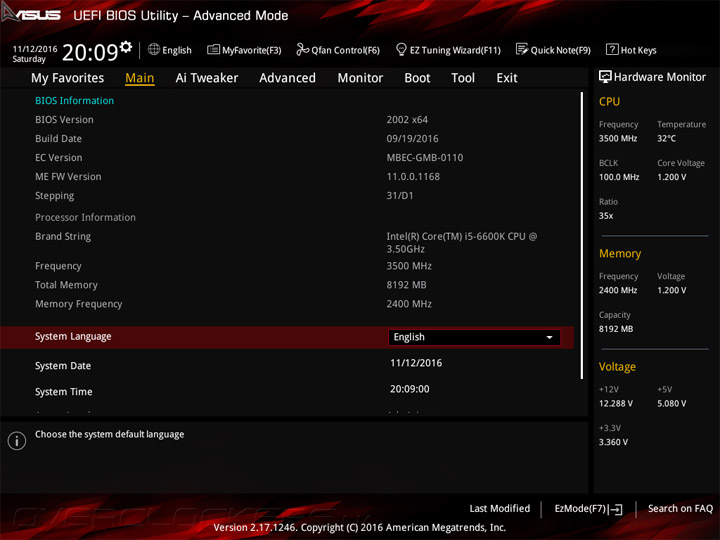

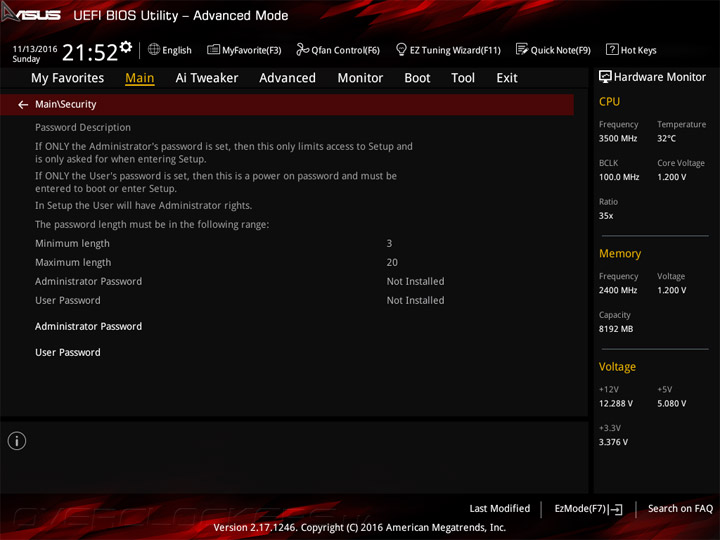

Полновесный набор возможностей находится в Advanced Mode. Первый раздел позволит собрать там любимый набор из пунктов UEFI, для удобного доступа к ним.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

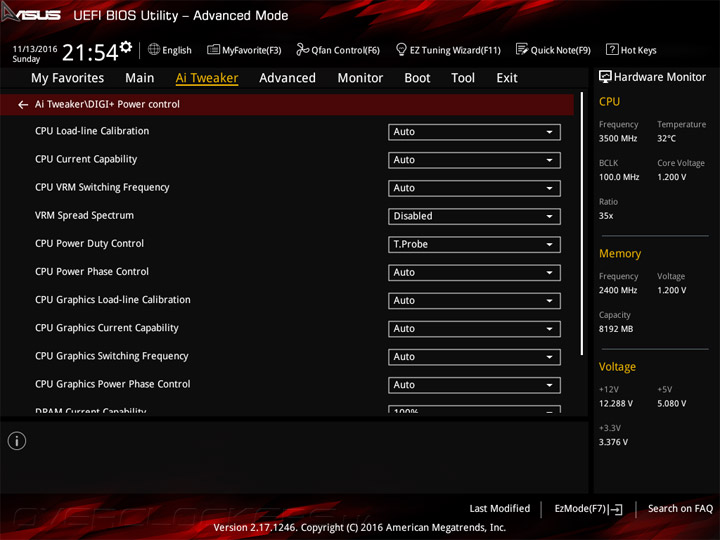

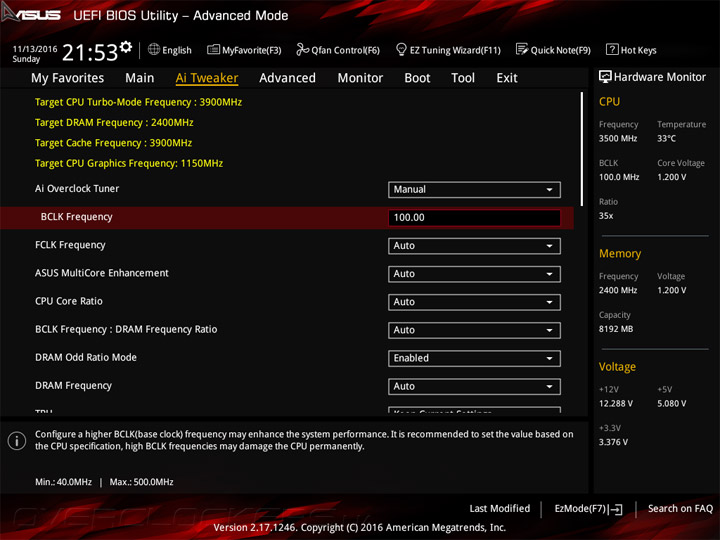

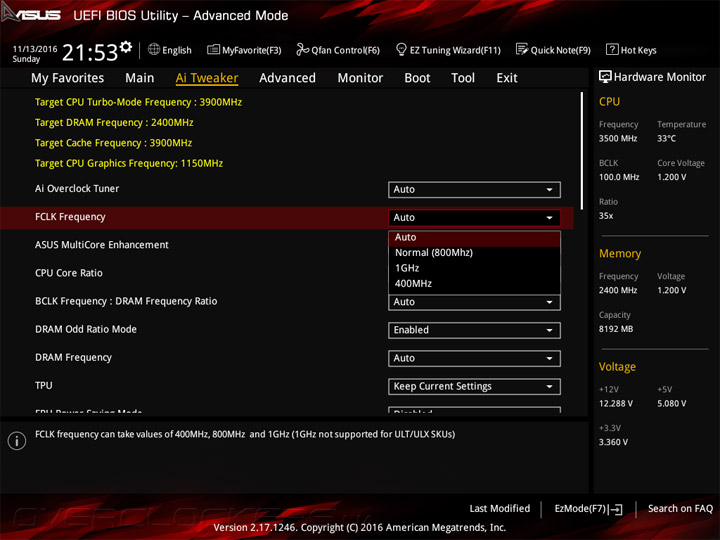

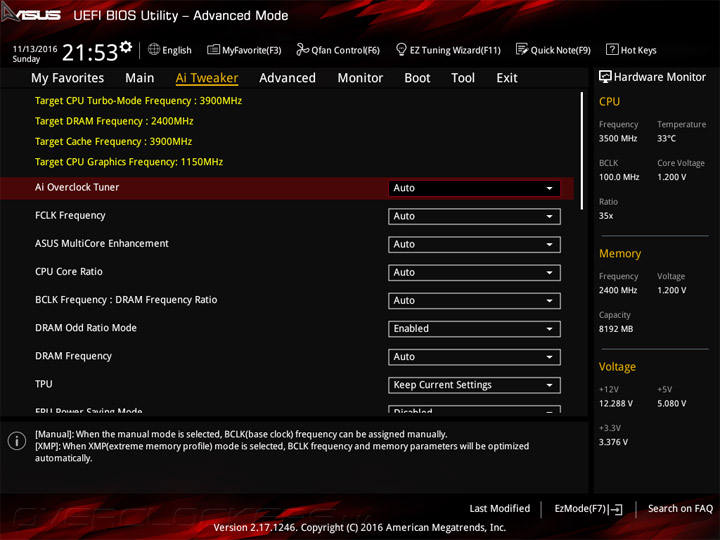

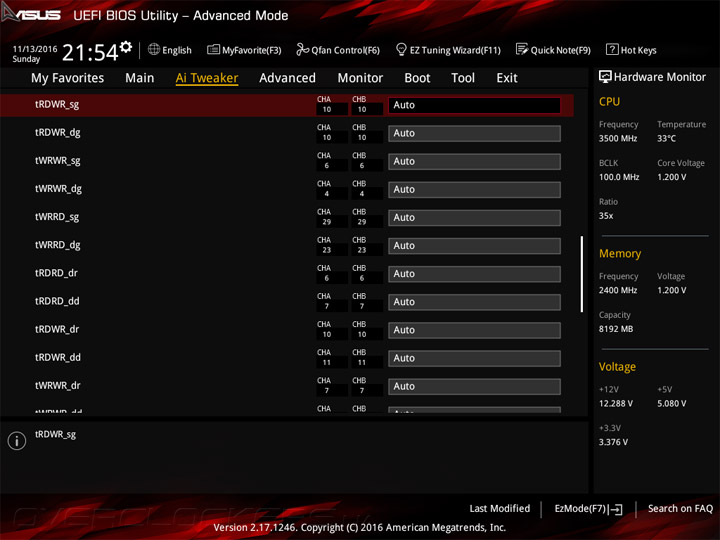

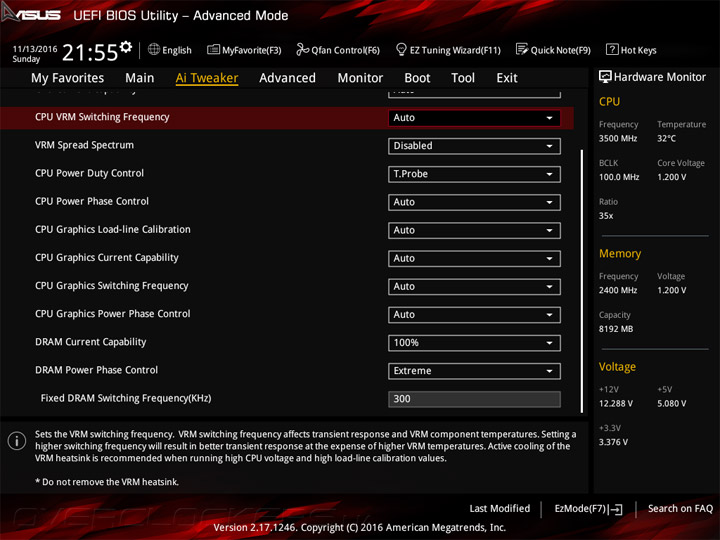

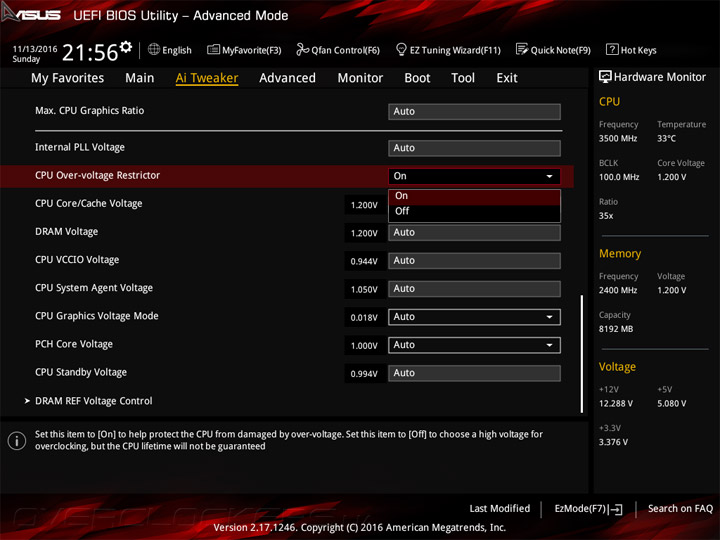

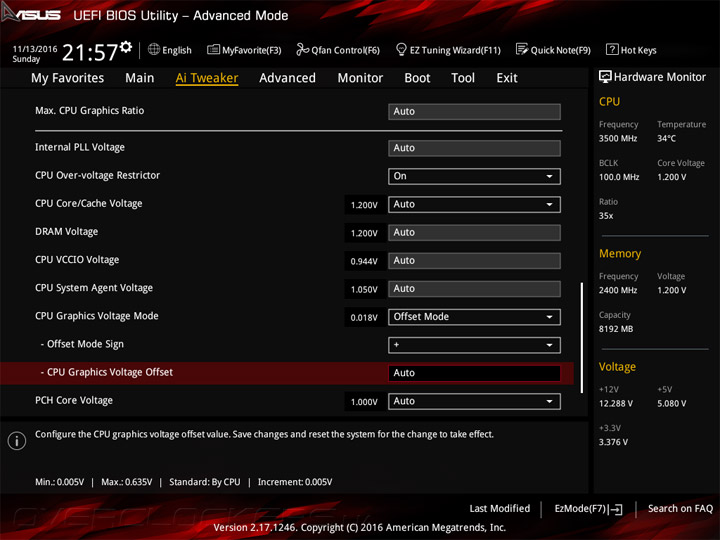

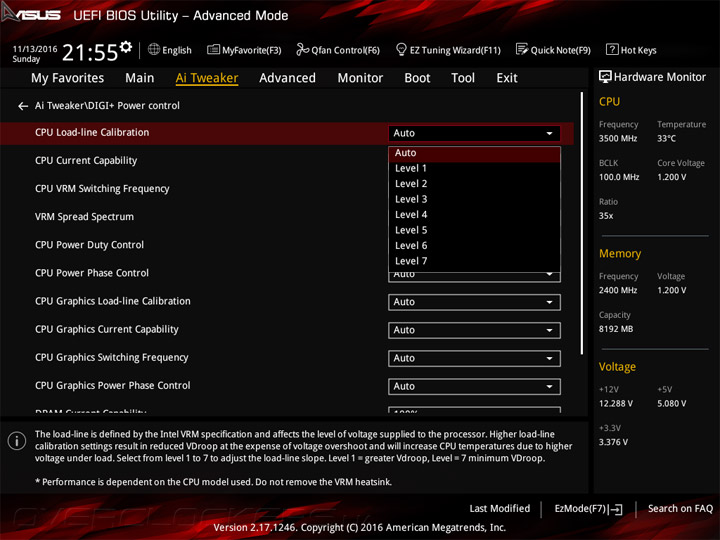

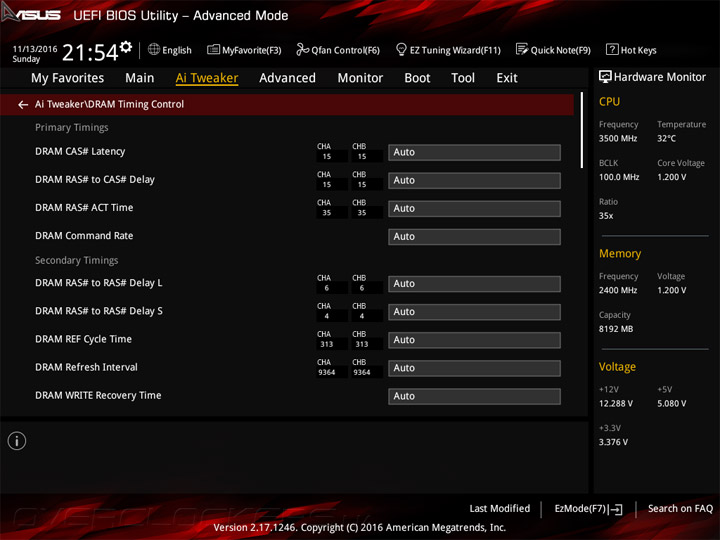

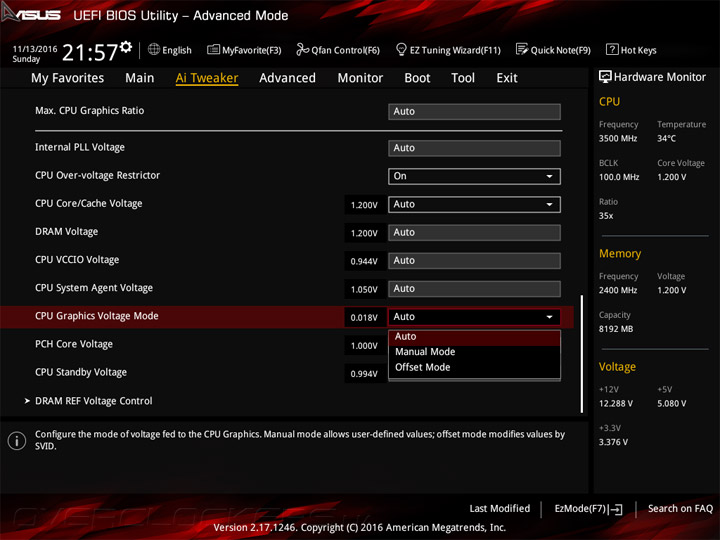

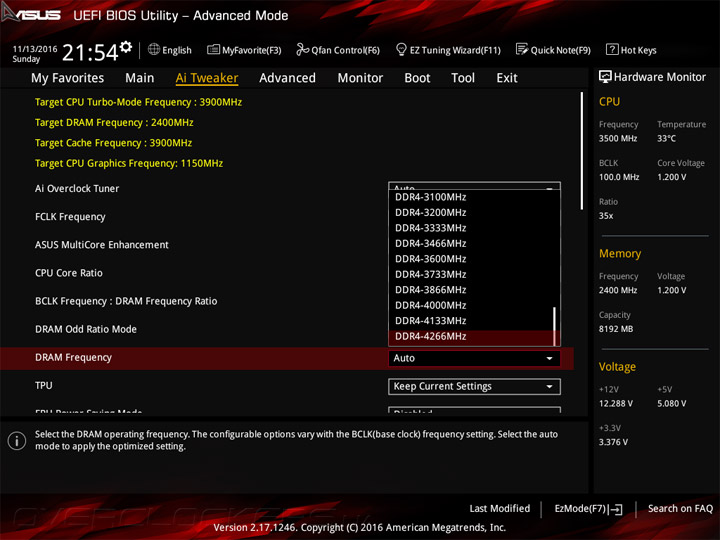

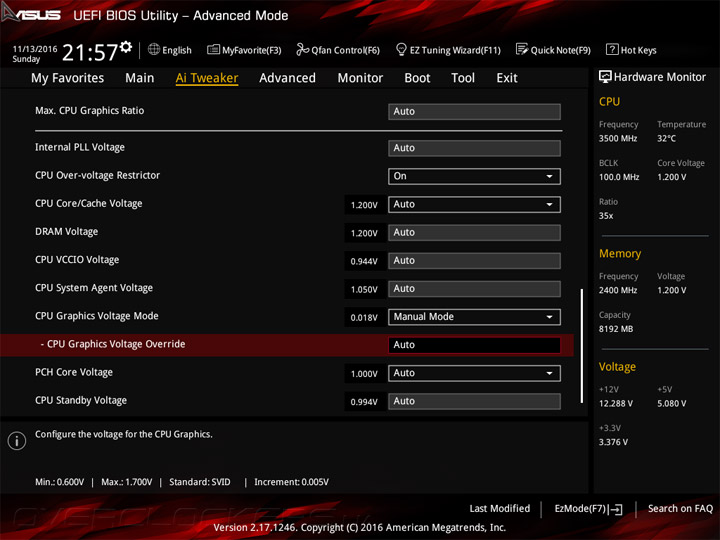

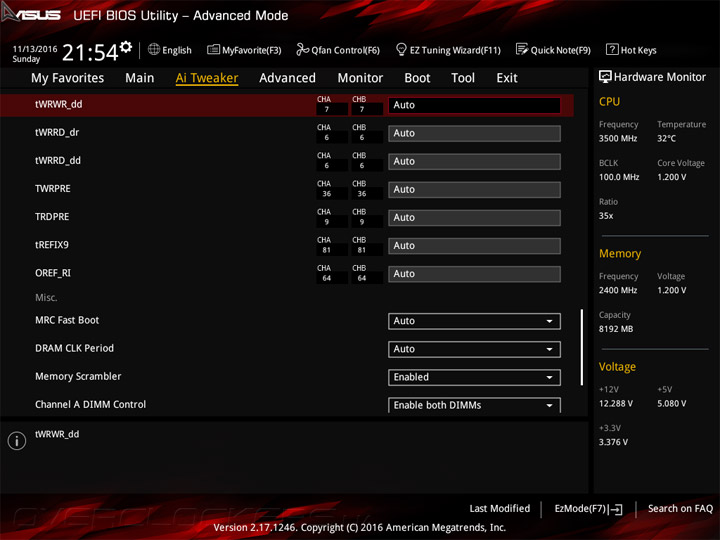

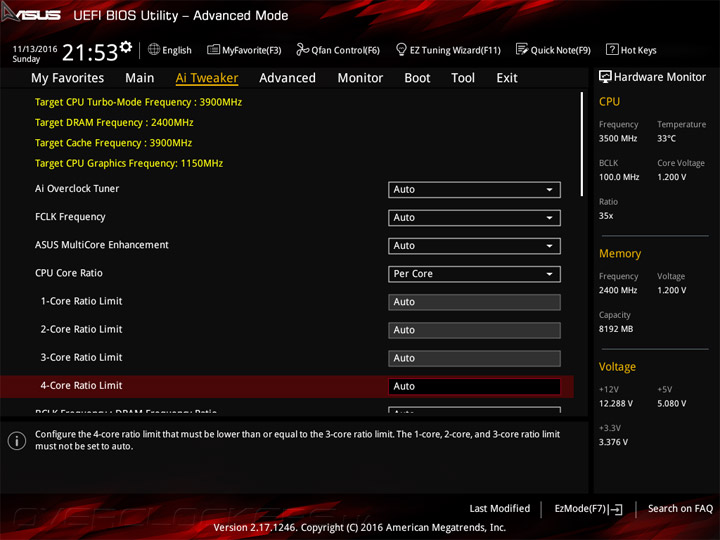

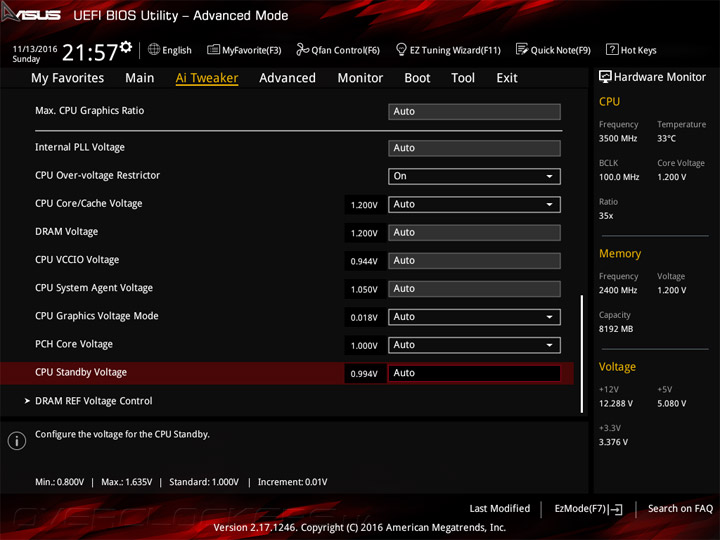

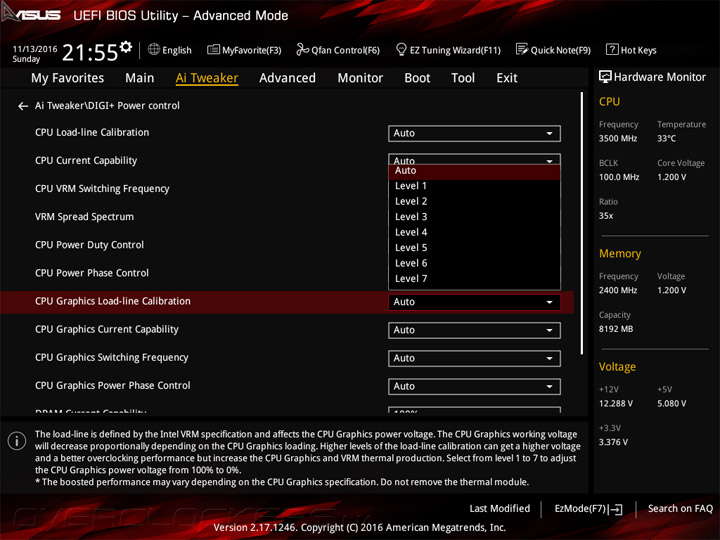

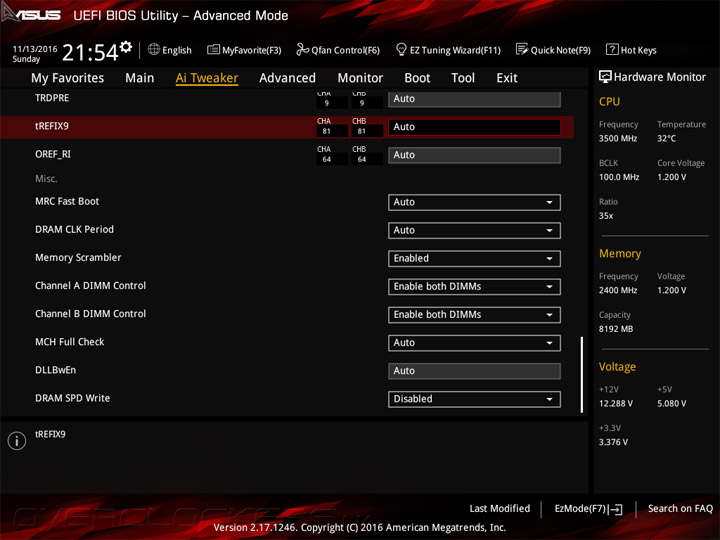

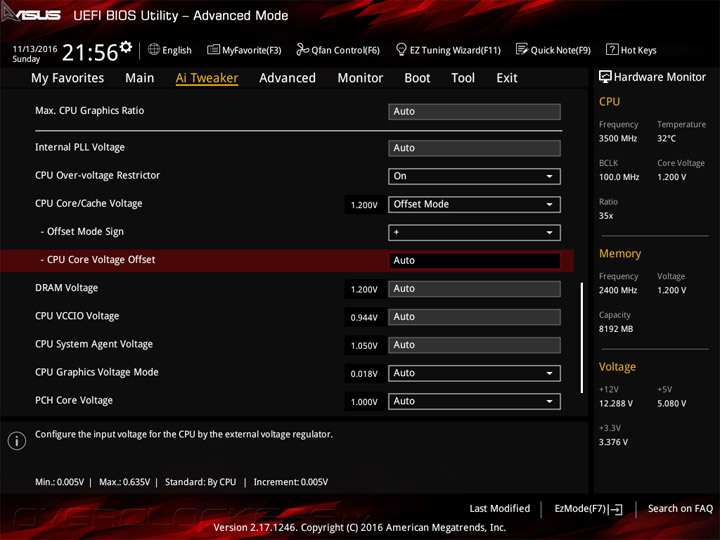

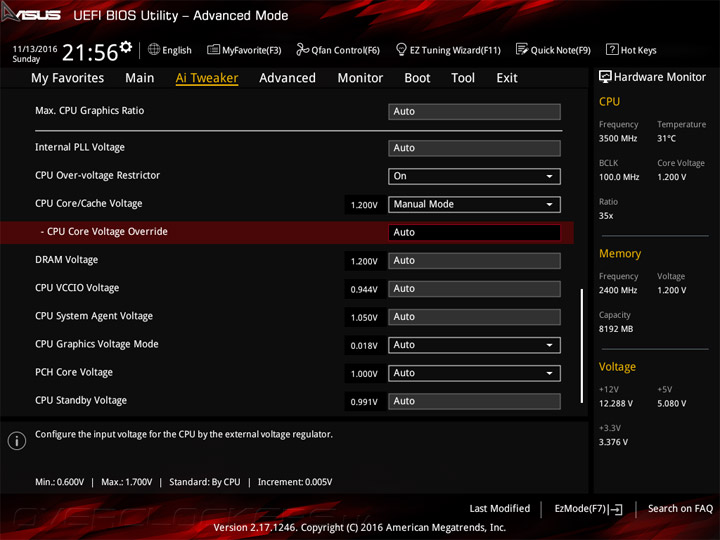

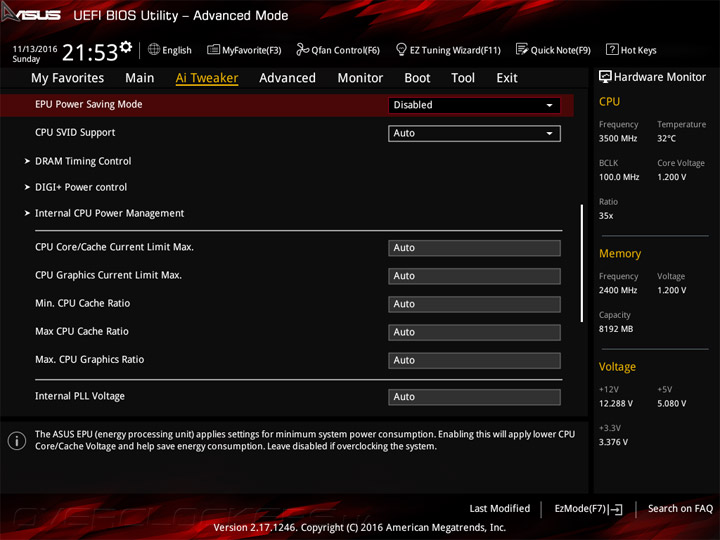

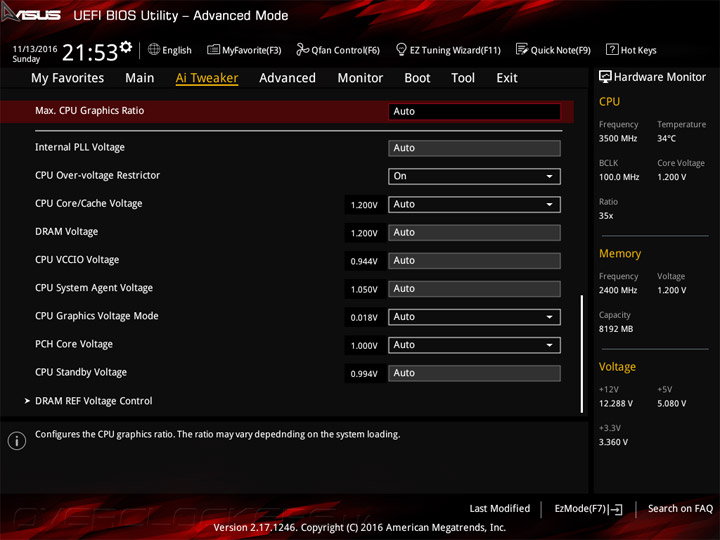

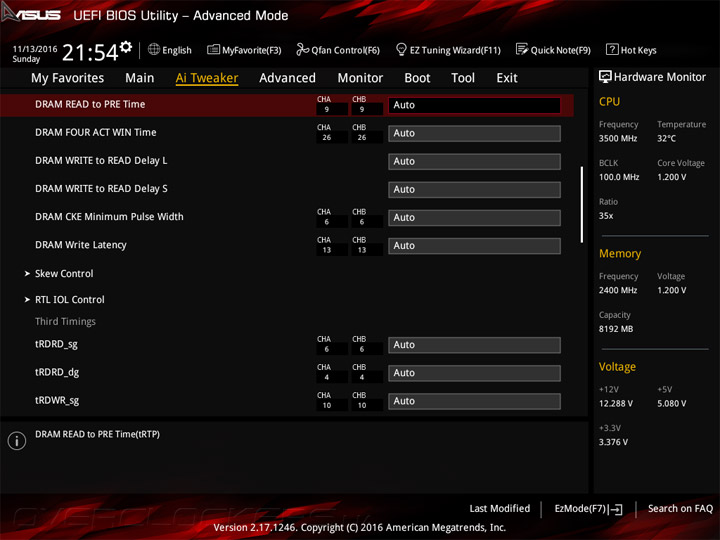

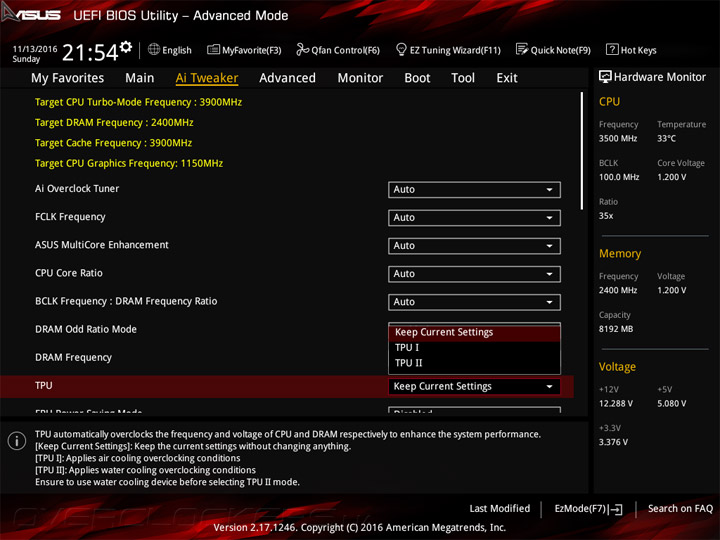

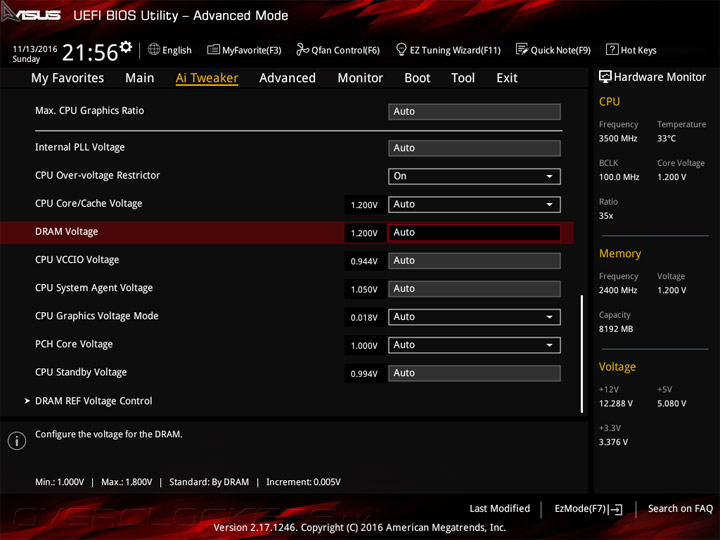

Меню Ai Tweaker для овеклокеров содержит большое число пунктов, есть всё необходимое для грамотного подхода к разгону системы. В наличии множество профилей LLC и прочих тонких настроек.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Всё наиболее значимое для наглядности собрано в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,25
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–1,8 0,005
CPU System Agent Voltage (В) 0,7–1,685 0,005
CPU VCCIO Voltage (В) 0,7–1,585 0,005
PCH Core Voltage (В) 1,0–1,30 0,05
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

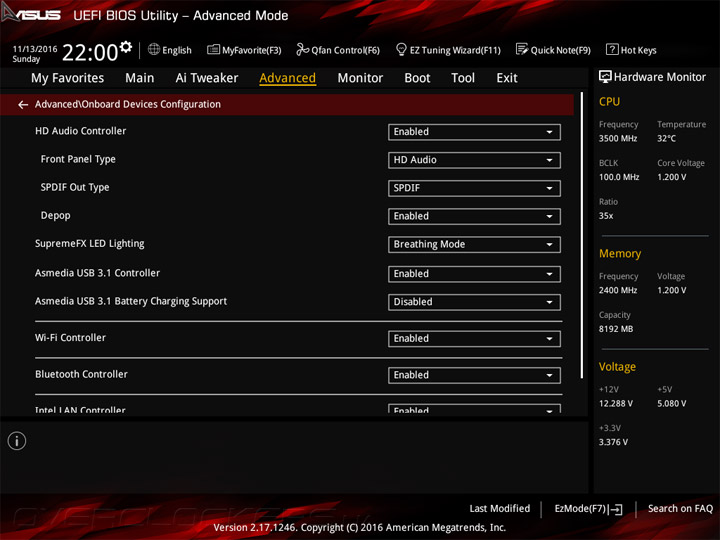

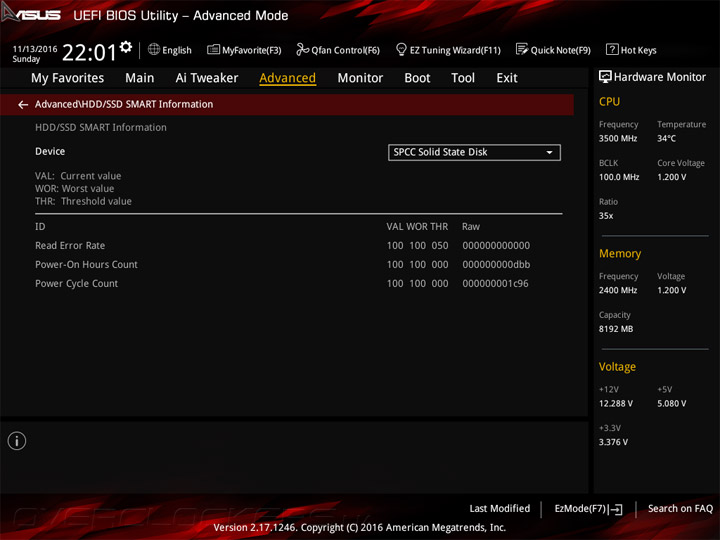

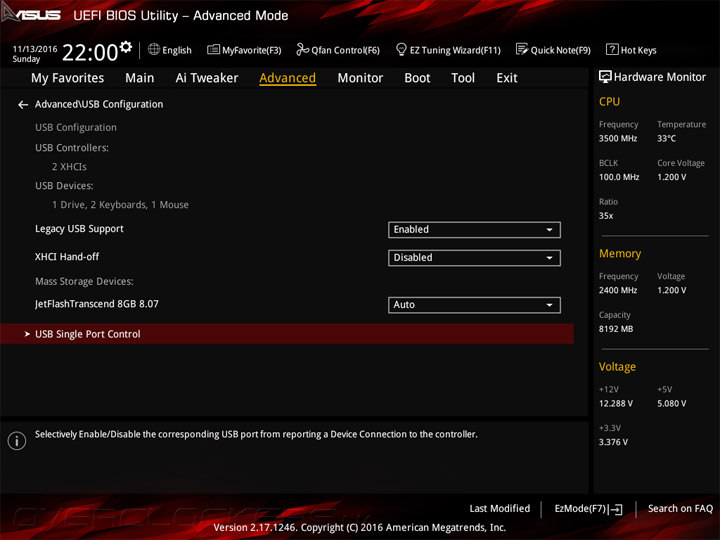

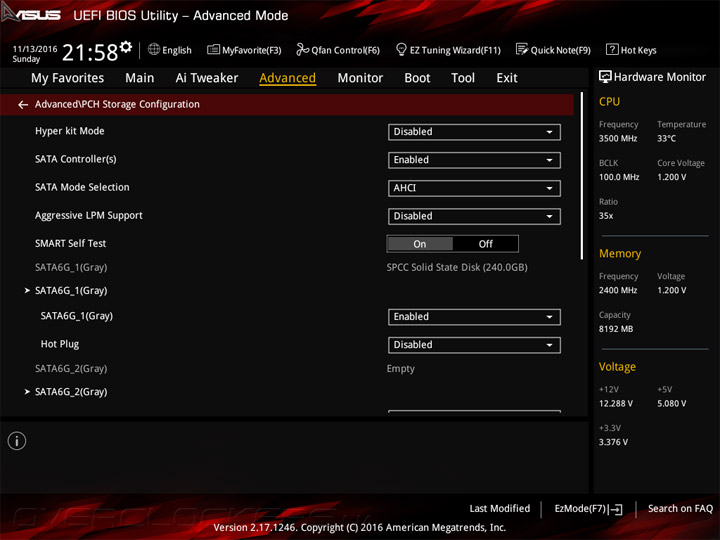

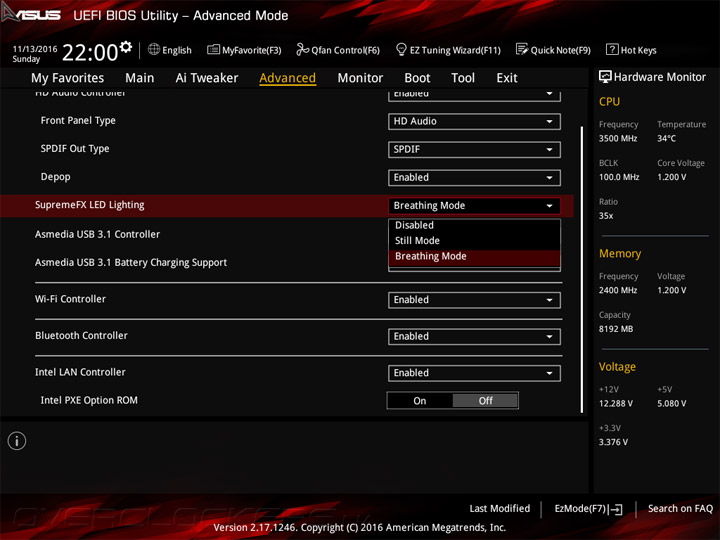

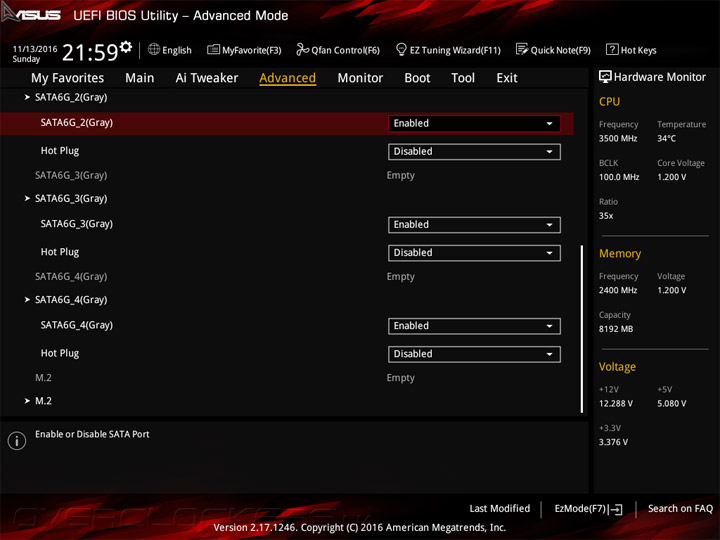

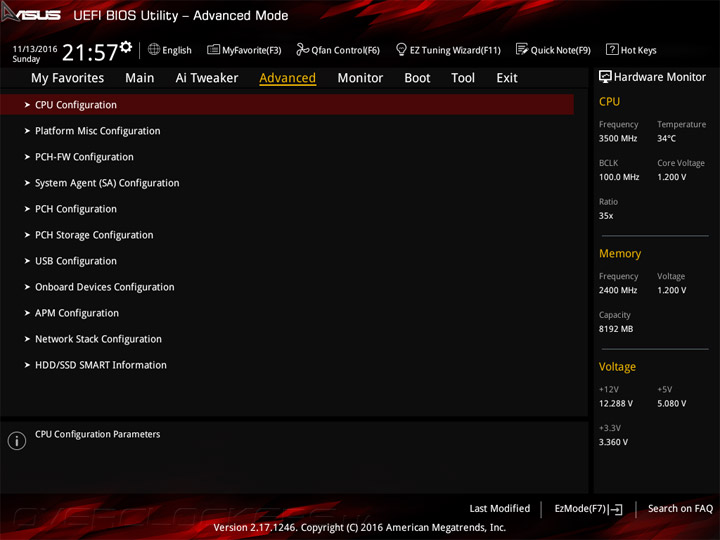

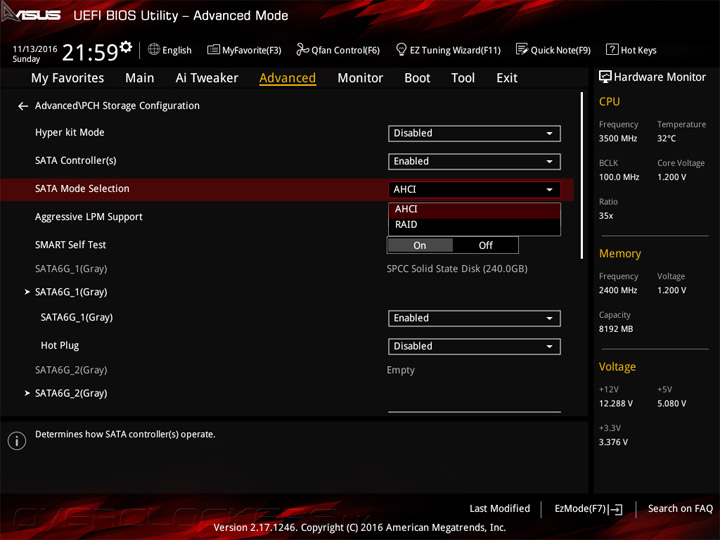

В разделе Advanced находятся настройки работы периферии. Здесь можно отключить подсветку.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

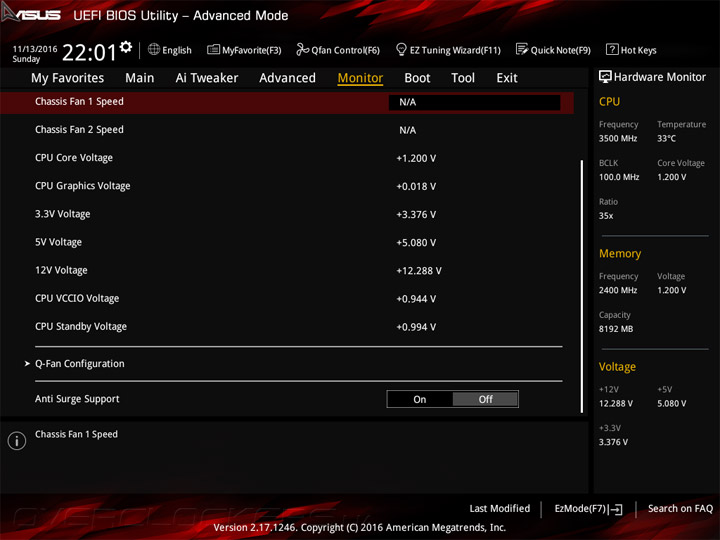

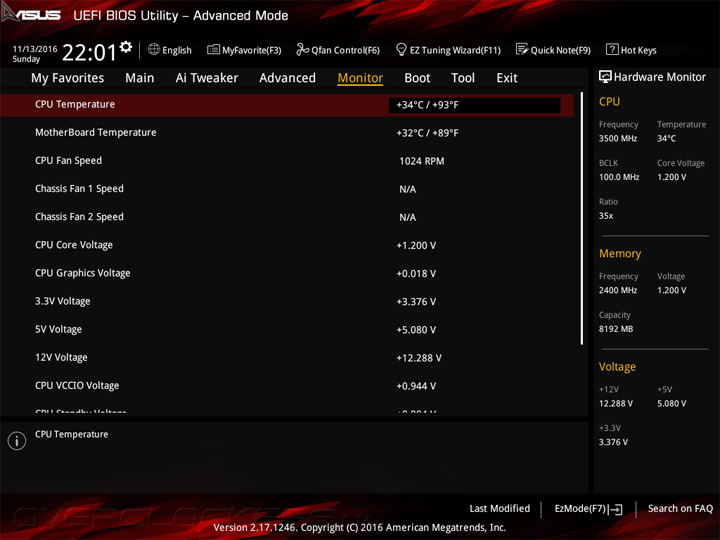

К сожалению, мониторинга в режиме реального времени для напряжения CPU SA (и не только) нет.

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

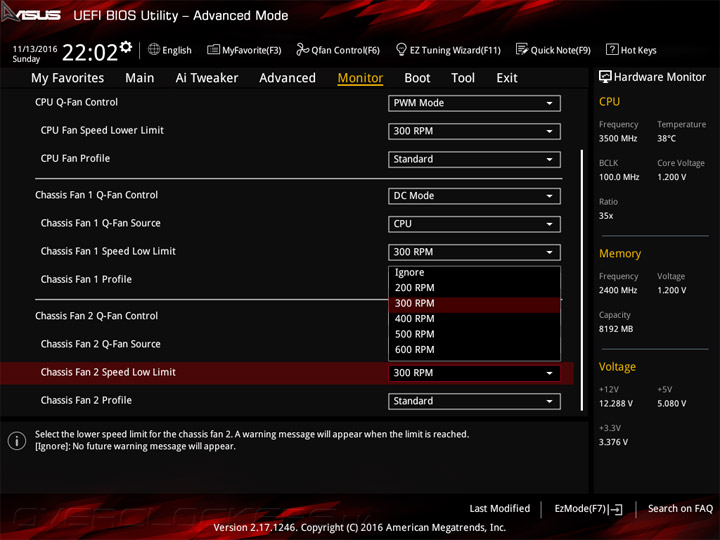

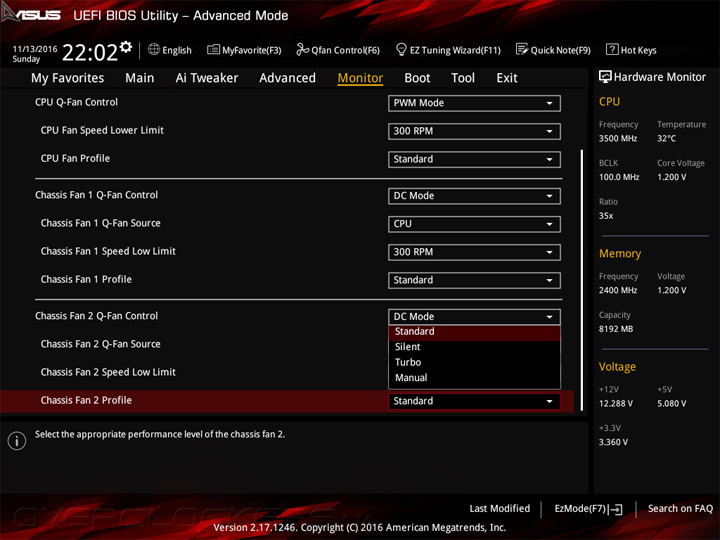

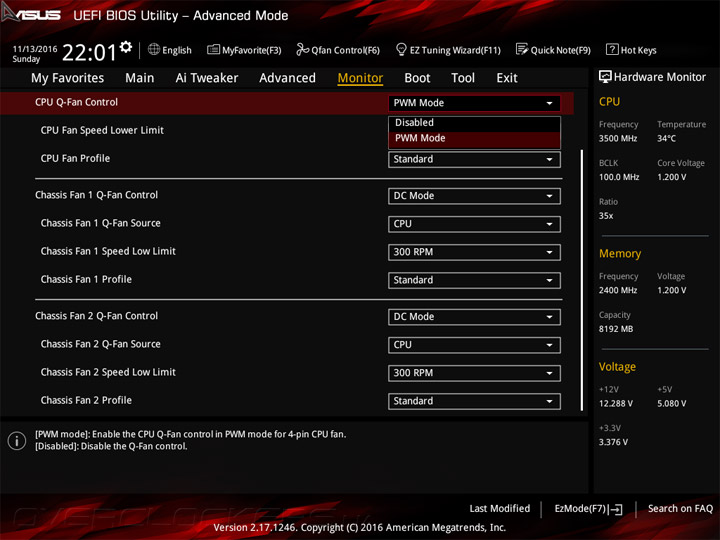

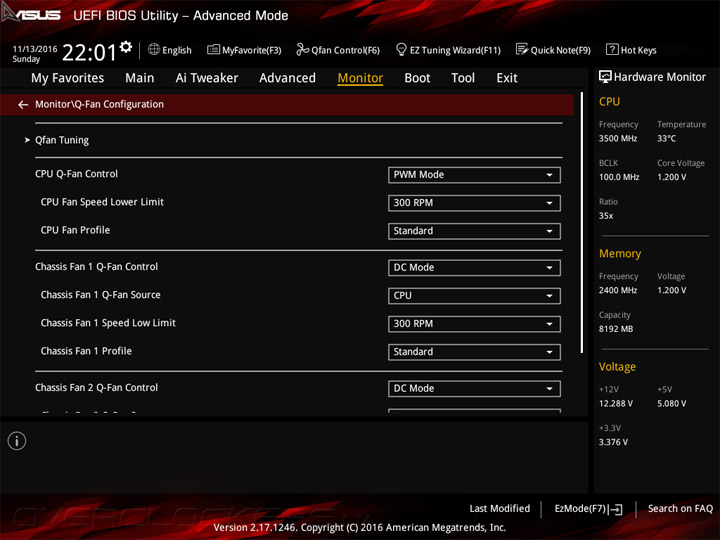

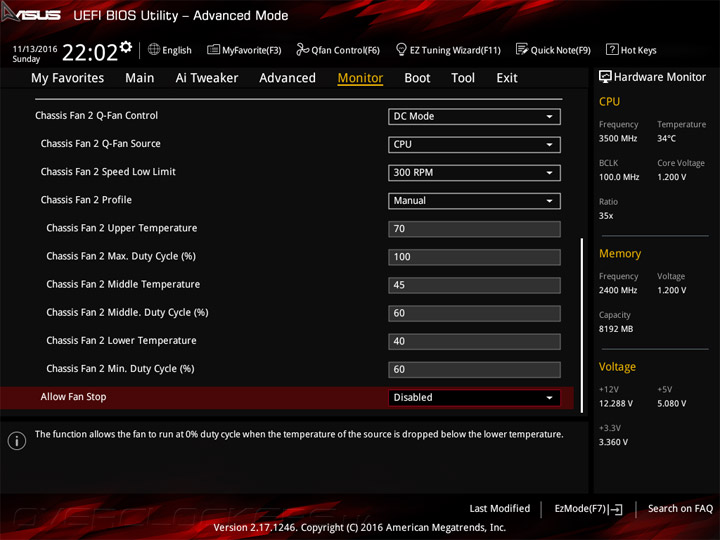

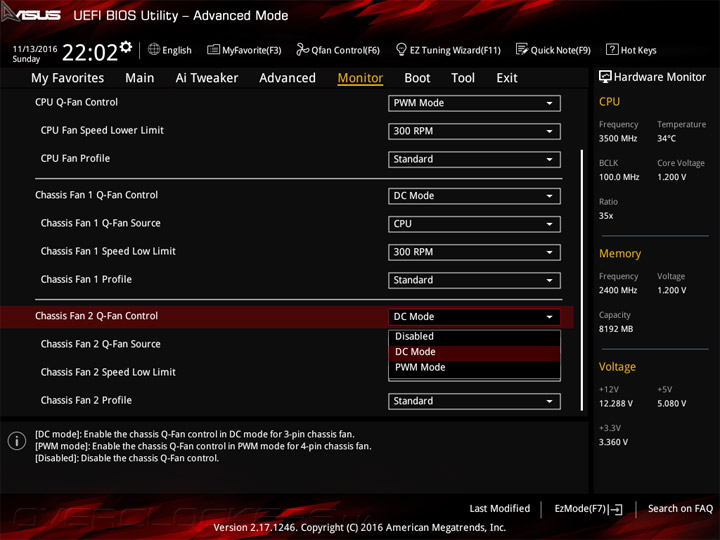

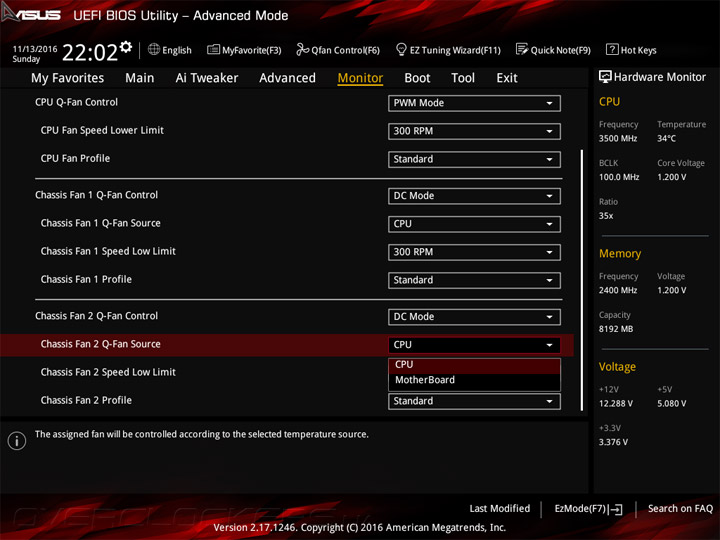

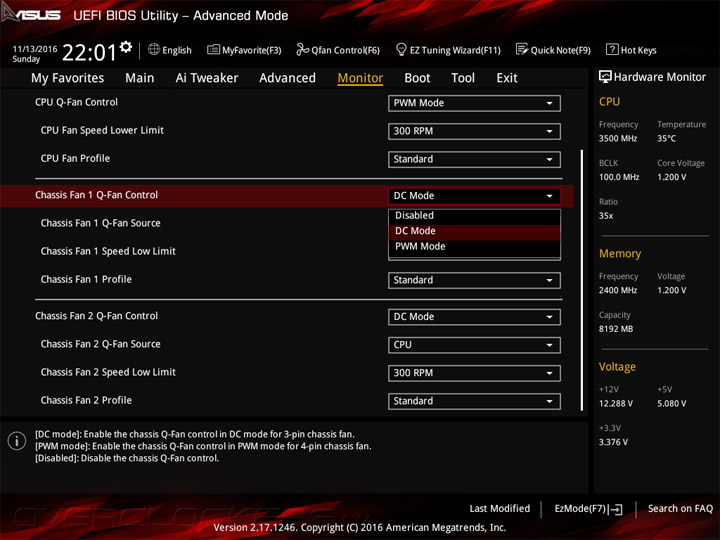

Управление процессорным вентилятором реализовано только посредством изменения скважности ШИМ, тоже довольно странный момент. С типами двух корпусных моделей можно определиться самостоятельно.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

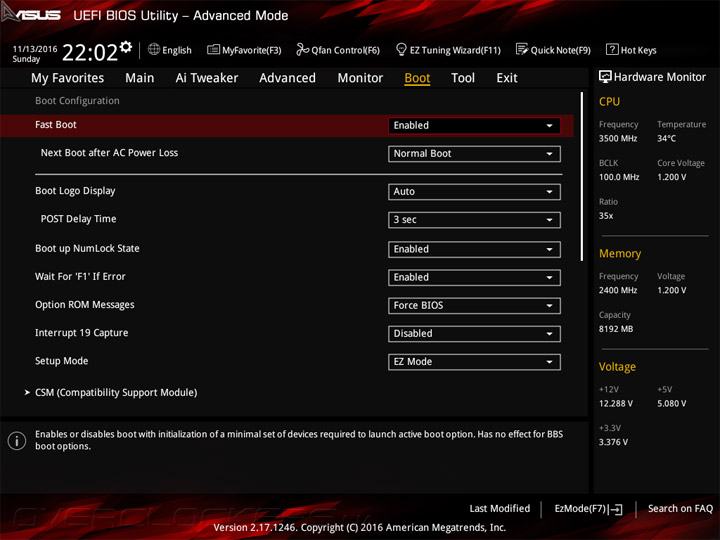

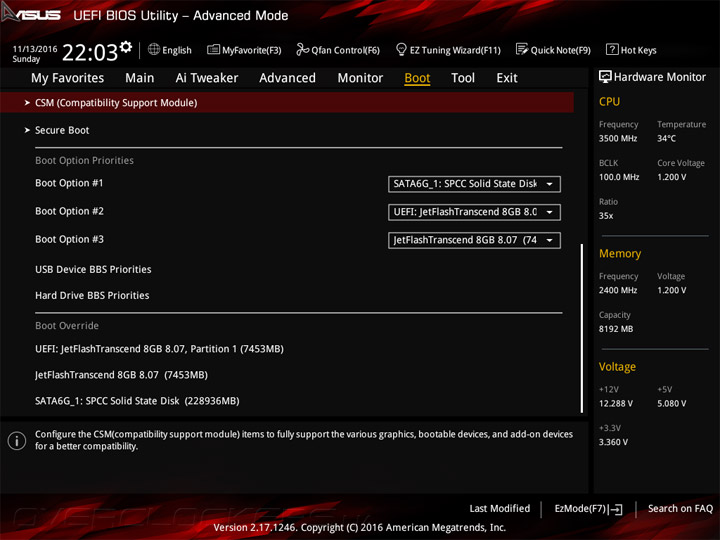

Процедура POST — неспешная, для ускорения можно попытаться что-либо изменить на странице Boot.

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

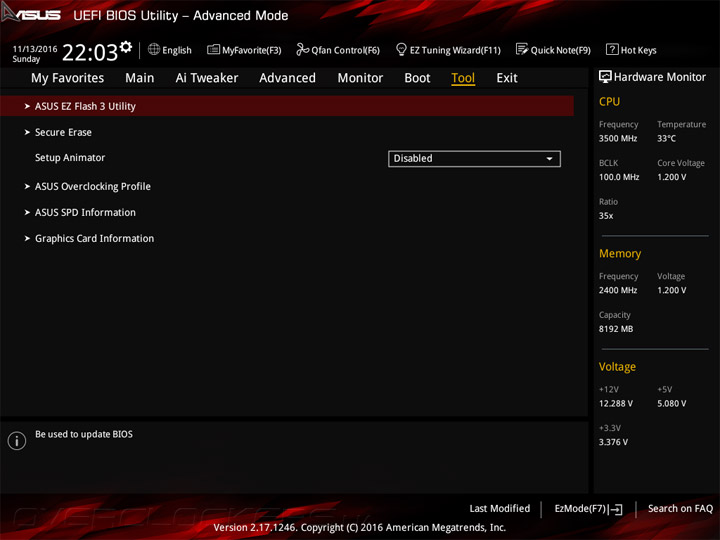

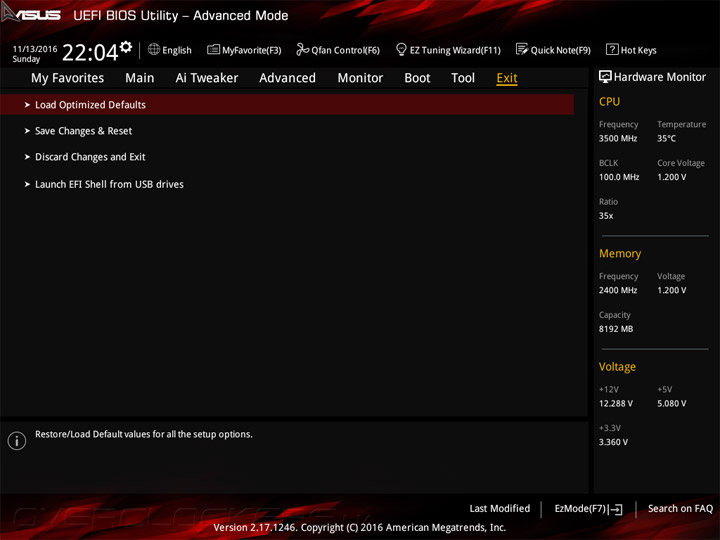

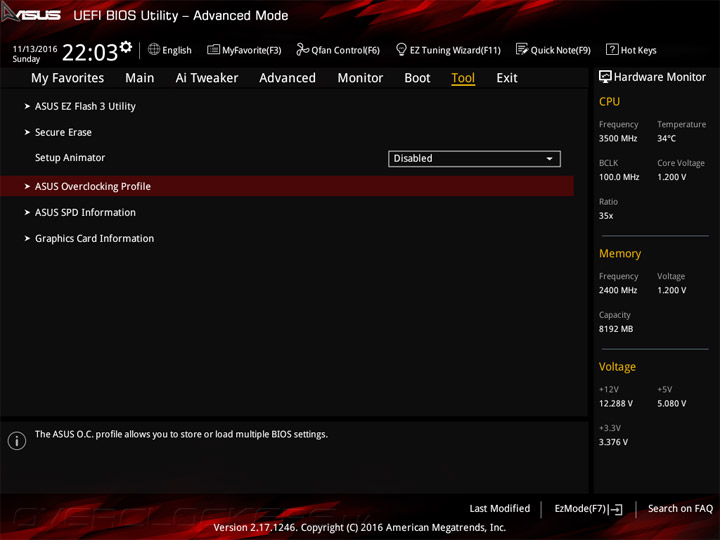

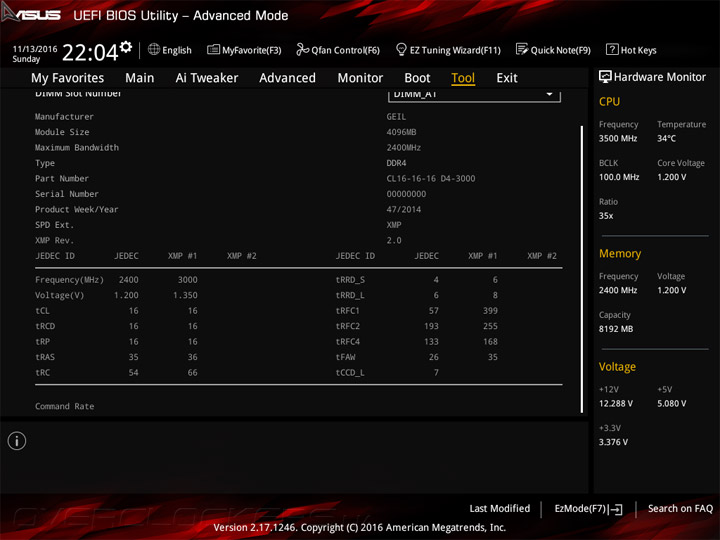

Из полезного, среди вспомогательных механизмов, хочу выделить восемь профилей для сохранения настроек системы. Ещё есть простой обозреватель возможностей оперативной памяти.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

Комплектное ПО

Набор утилит весьма обилен, причина тому — хорошая забота о звуковой составляющей и присутствие адаптера беспроводных сетей.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, Dual Intelligent Processors 5, EZ Update, LED Control, Mobo Connect, PC Cleaner, Push Notice, System Information, USB 3 Boost, Wi-Fi Engine), Boot Setting, EZ Installer, HyStream, PC Diagnostics, Product Registration Program, RAMCACHE
Звуковое Sonic Radar II
Сетевое GameFirst IV, Media Streamer, WebStorage, Wi-Fi GO!
Дополнительное ASUS CPU-Z, DAEMON Tools Pro

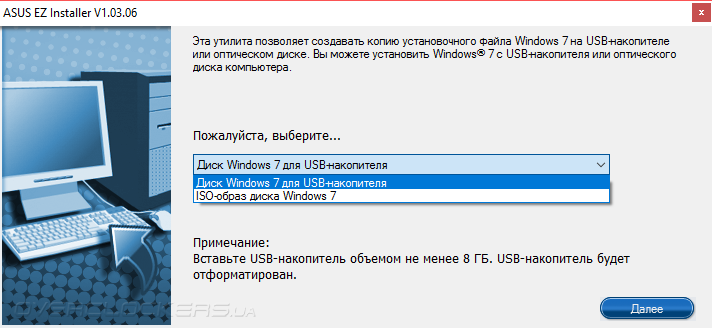

Новинкой является некий EZ Installer. Этот помощник поможет записать дополненный образ Windows 7 на «флешку».

ASUS Z170I Pro Gaming

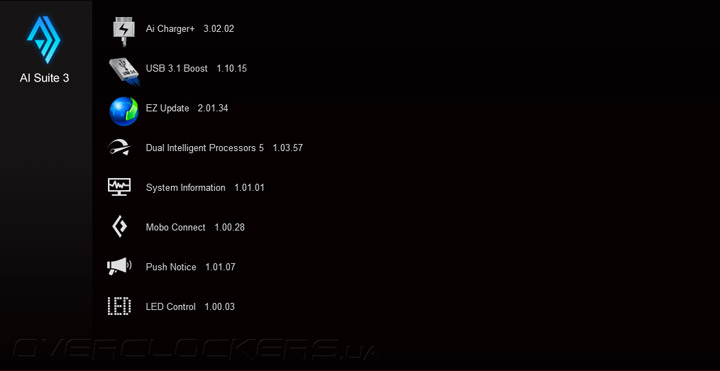

Основной набор программ входит в состав Ai Suite третьего поколения.

ASUS Z170I Pro Gaming

]

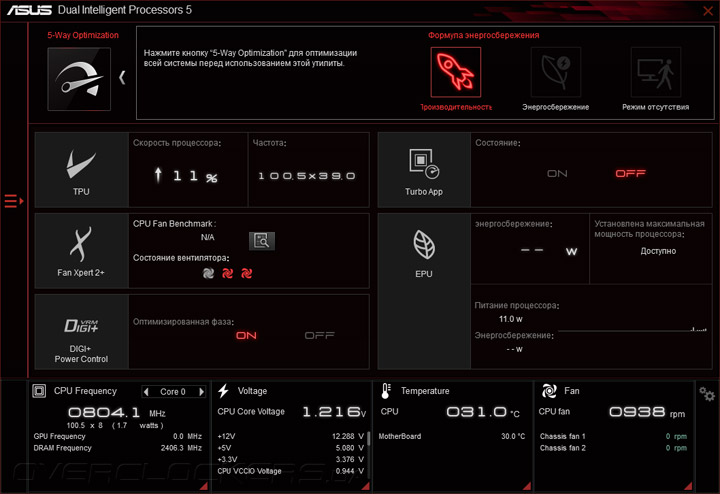

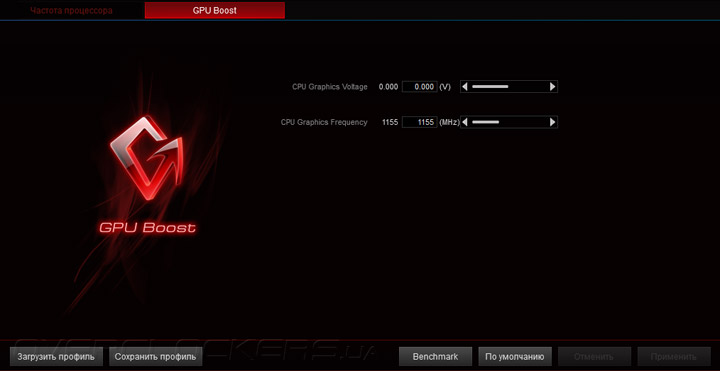

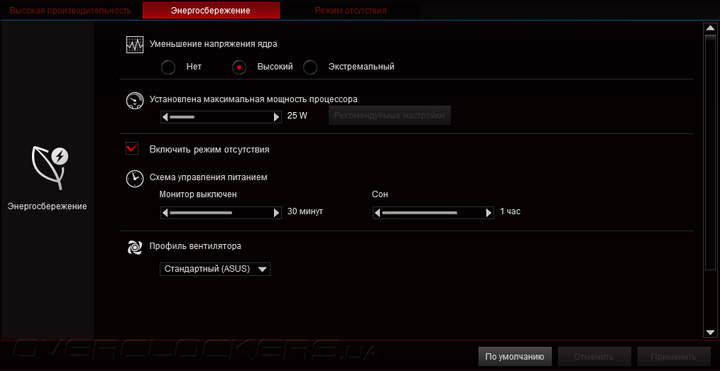

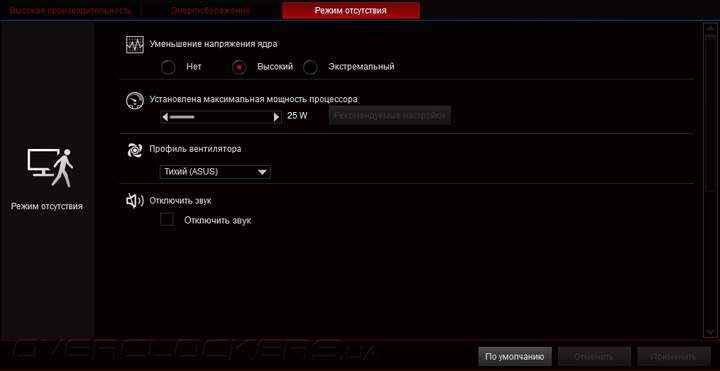

Эта палата снабжена мастером настройки системы, именуемым Dual Intelligent Processors 5.

ASUS Z170I Pro Gaming

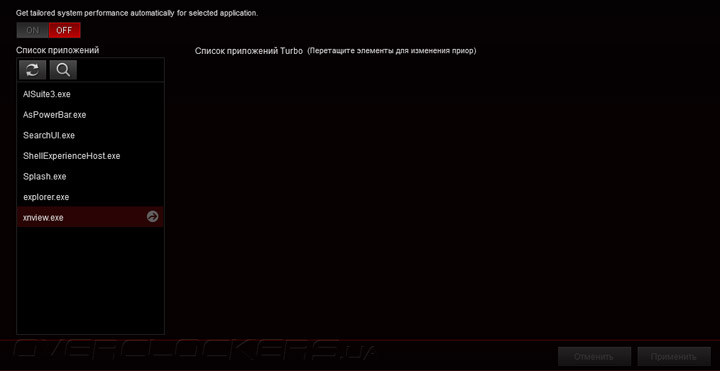

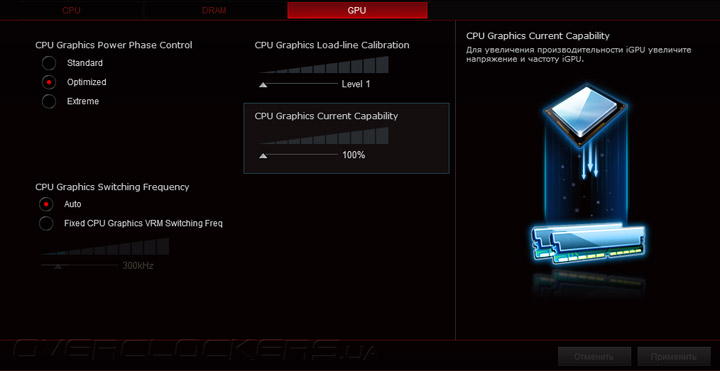

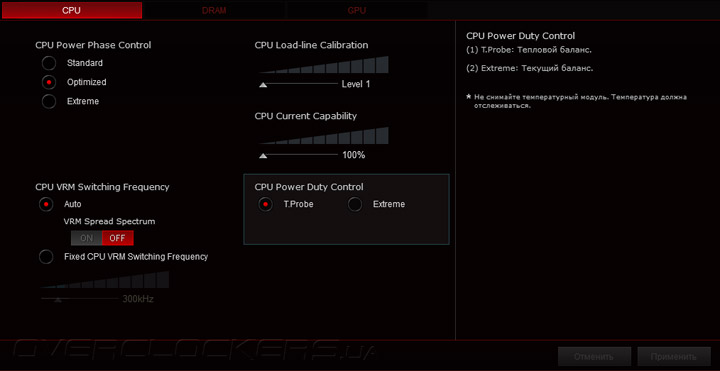

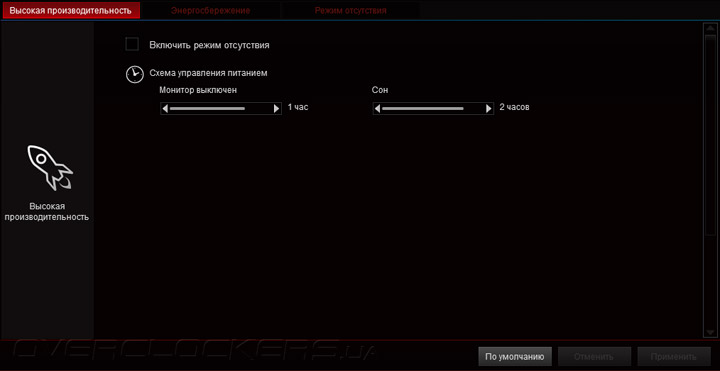

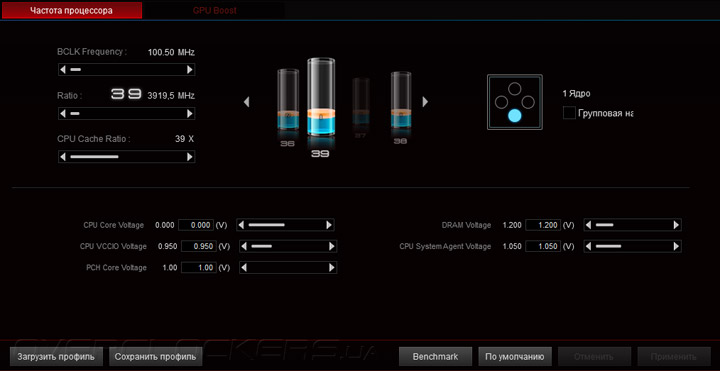

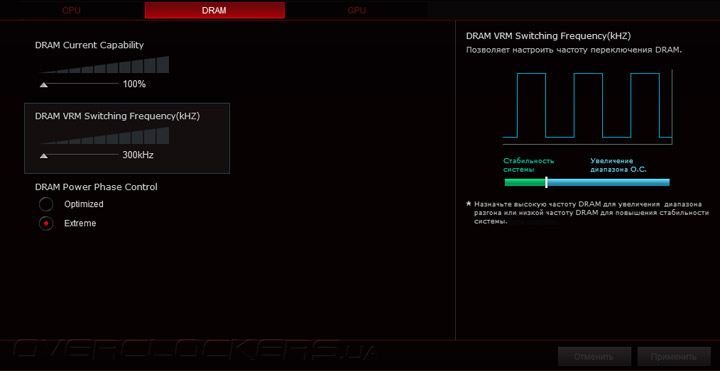

В него вошли: TPU, Turbo App, EPU, Fan Xpert 2+ и DIGI+ VRM.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

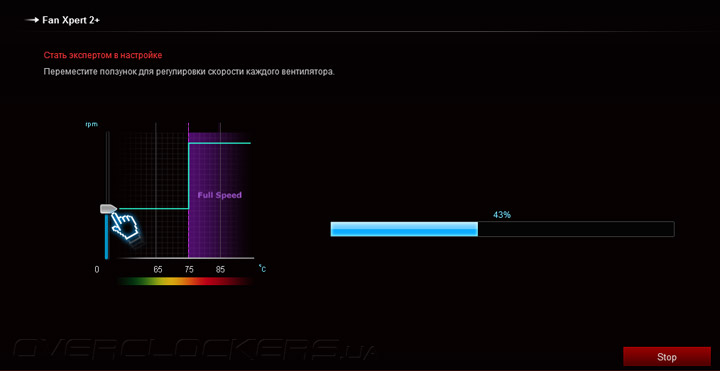

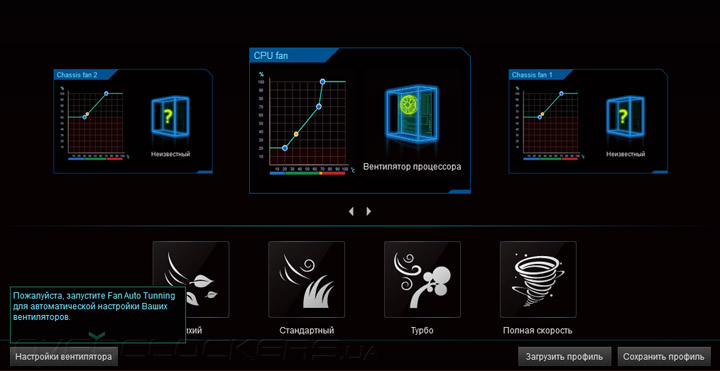

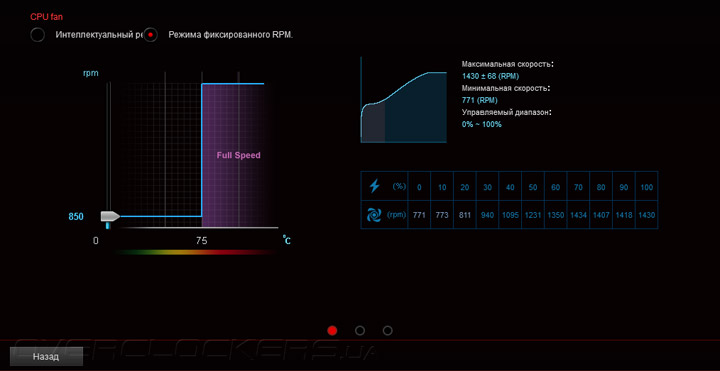

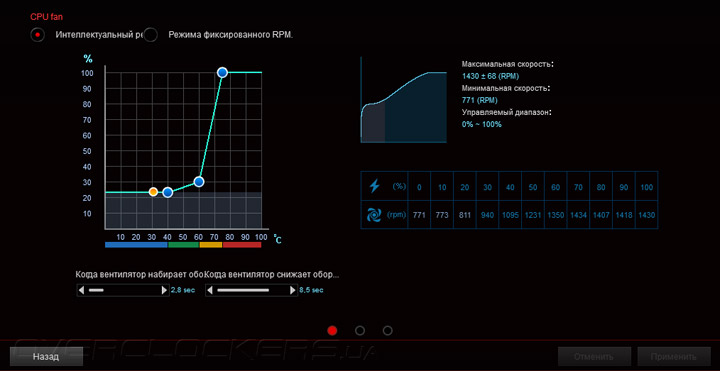

Калибровка вентиляторов работала исправно, версия 2+ не позволит настроить охладители в расширенном нижнем сегменте оборотов, как это умеет третий виток эволюции продукта.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

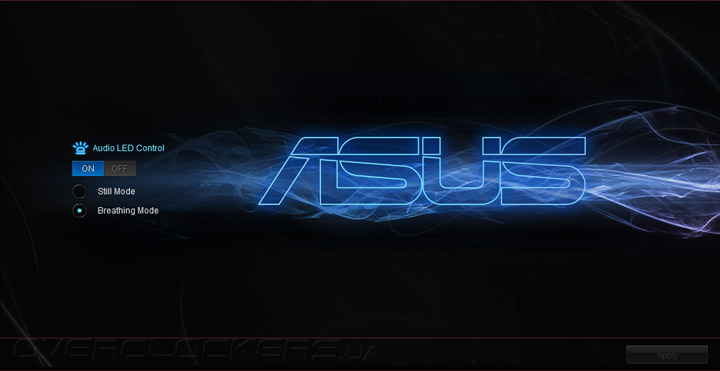

Управление подсветкой незатейливое.

ASUS Z170I Pro Gaming

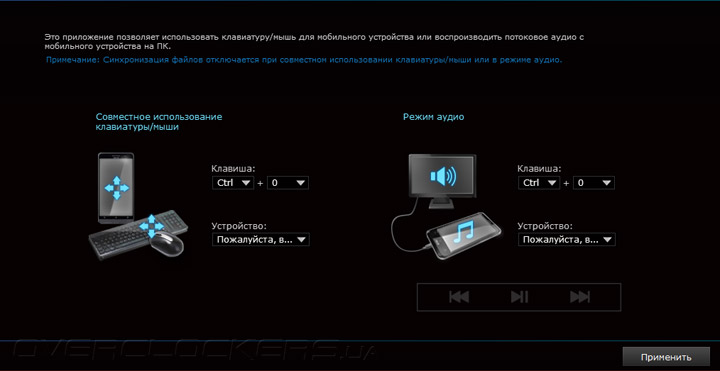

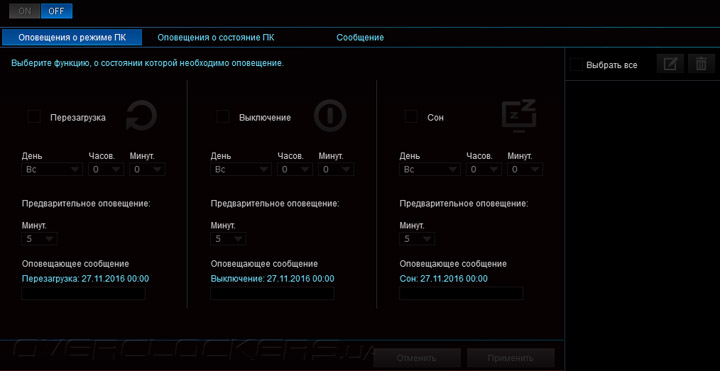

Есть ряд особых возможностей, таких как Mobo Connect, присутствуют и широко распространённые вроде Push Notice.

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

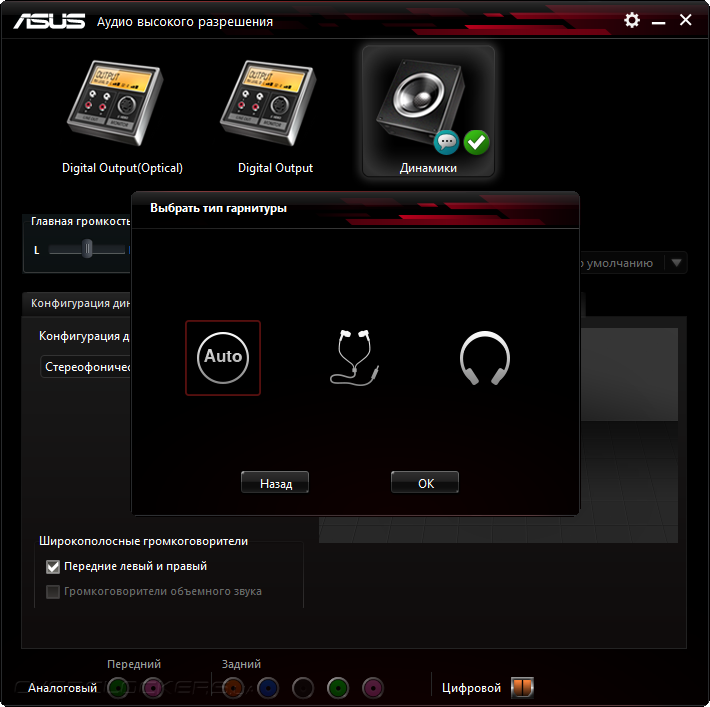

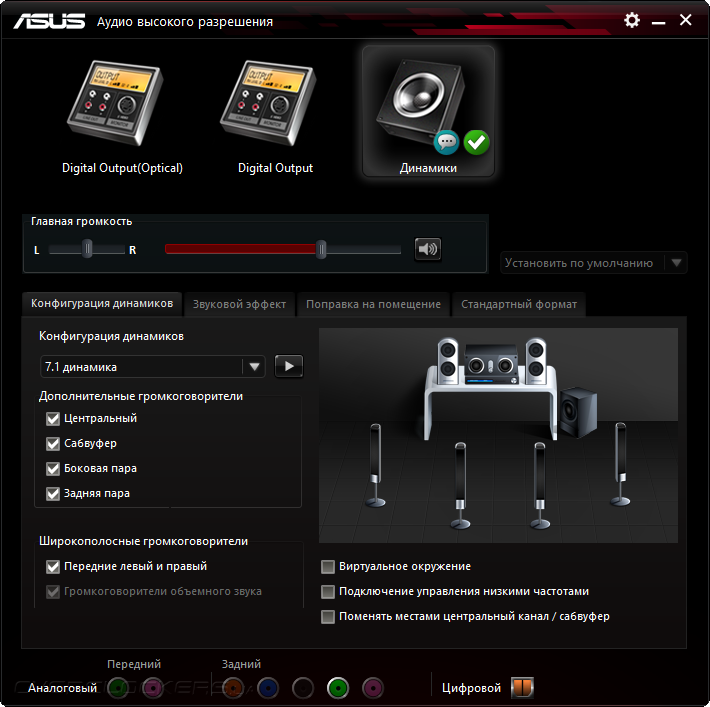

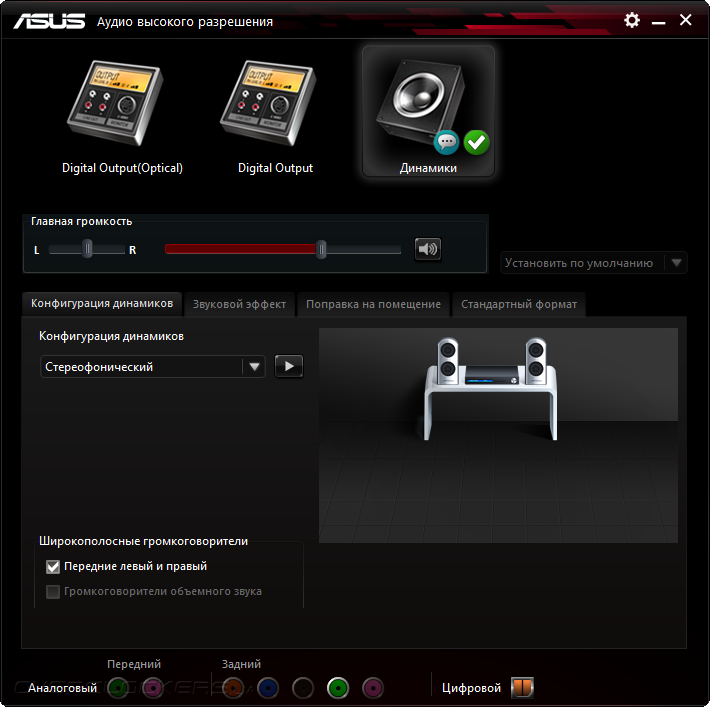

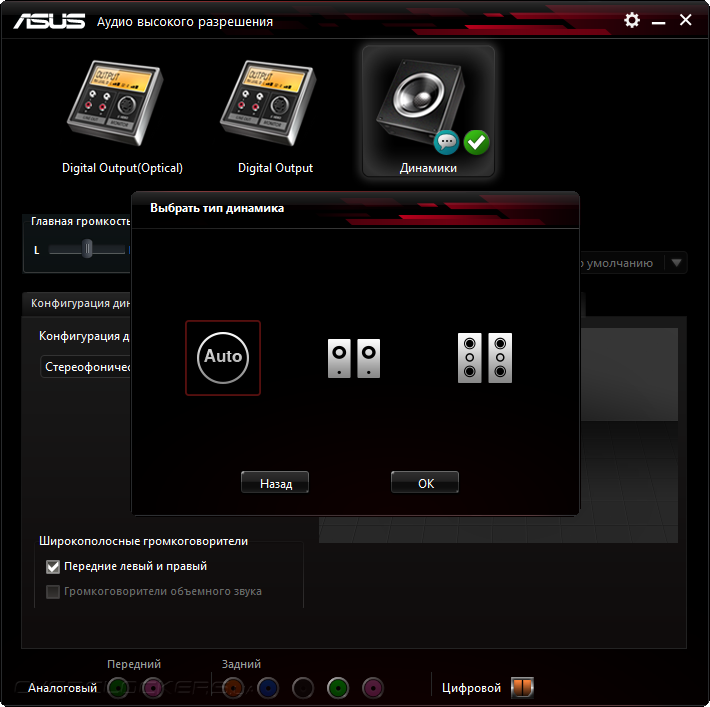

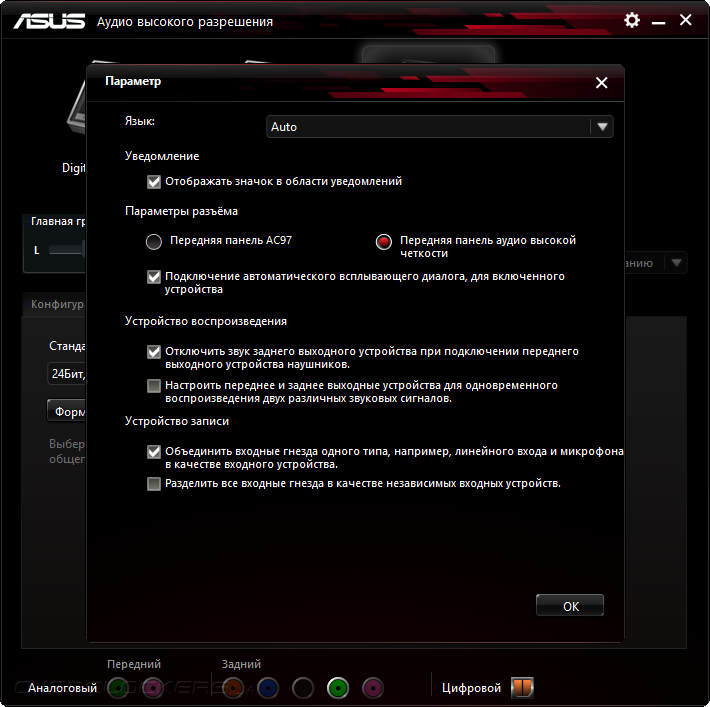

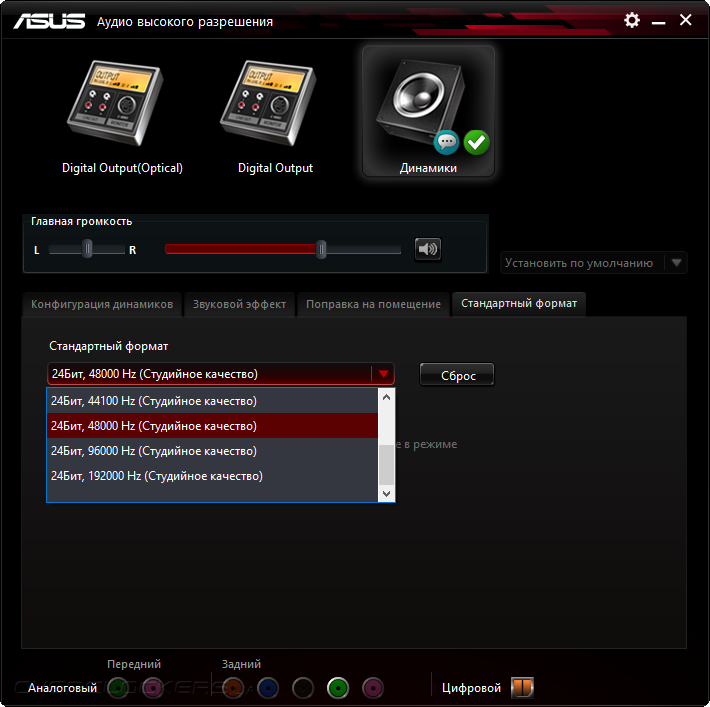

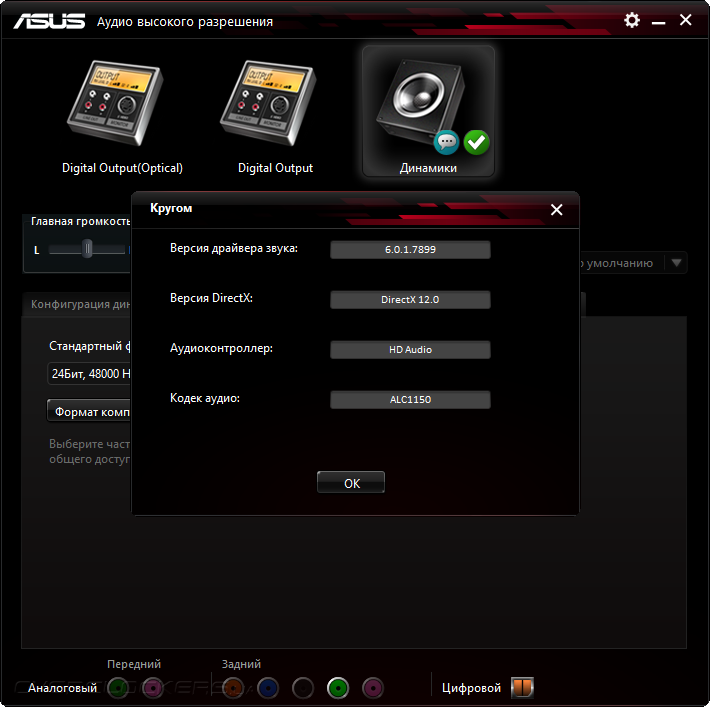

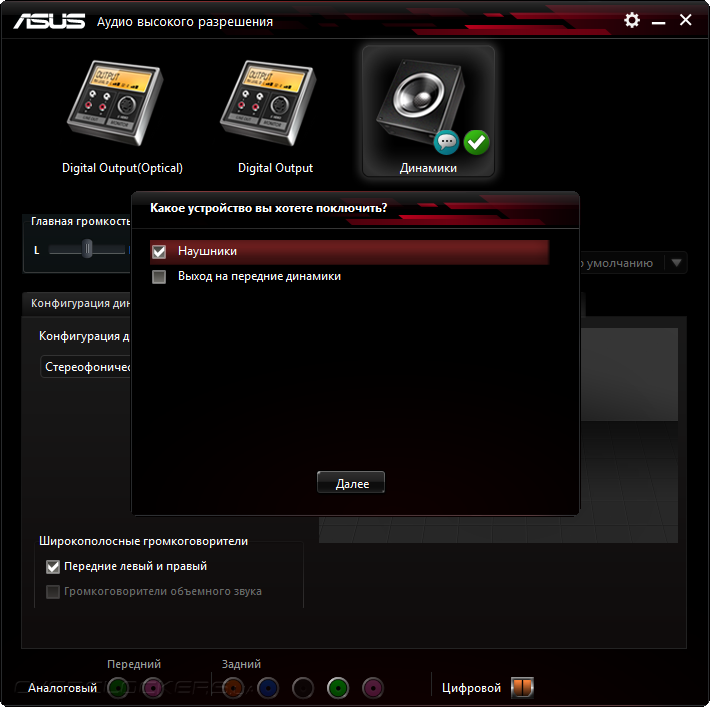

Настройка звука проводится при помощи конфигуратора от Realtek. Есть несколько профилей для выбора типа подключенного оборудования, они не сильно, но всё же оказывают влияние на формируемый сигнал.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

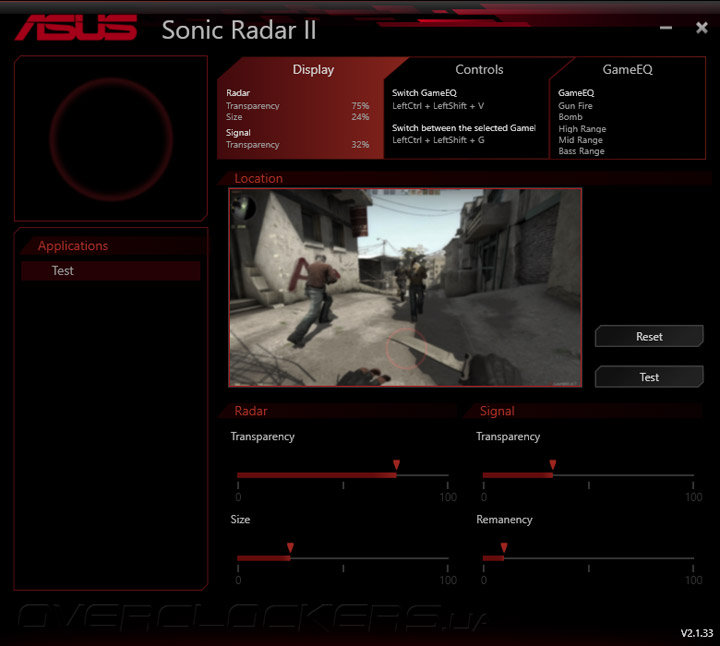

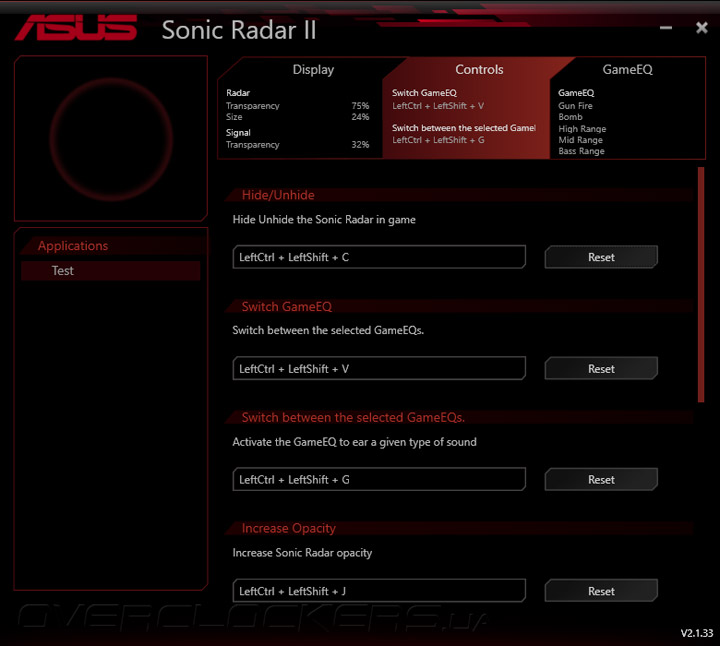

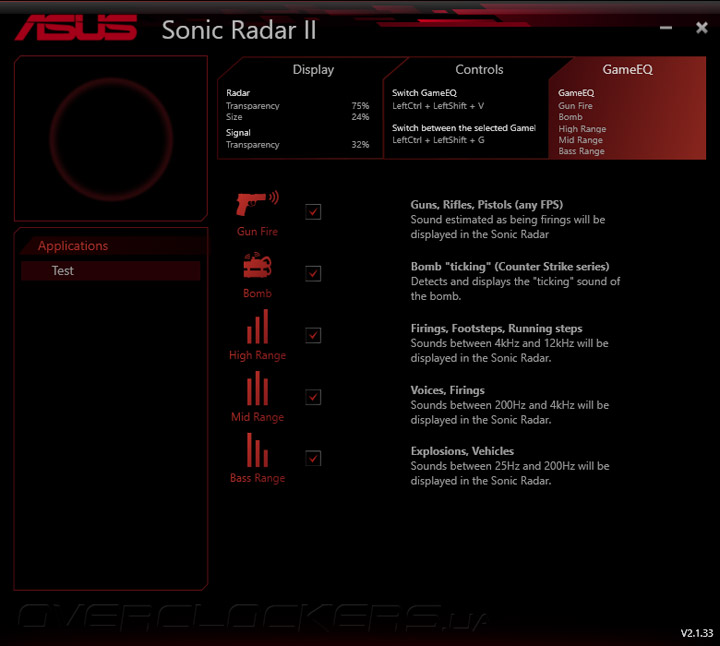

Бонусом служит специальный геймерский инструмент — Sonic Radar II.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming

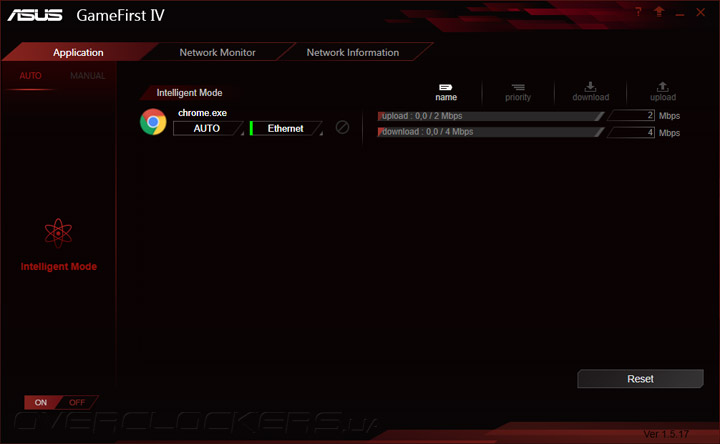

У сетевой части есть своя изюминка — GameFirst IV, в нём можно целиком положиться на интеллектуальное распределение приоритетов среди приложений, а можно выбрать целевой профиль использования ПК, или же прибегнуть к полностью самостоятельной настройке разграничения доступа программ в Сеть.

ASUS Z170I Pro Gaming

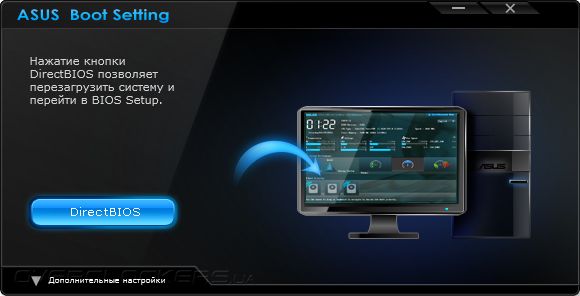

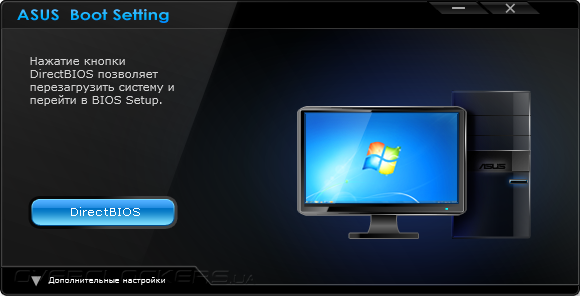

Владельцам современных клавиатур с USB-соединением может быть полезна простая утилита Boot Setting (для успешного погружения в настройки UEFI, после перезагрузки ПК).

ASUS Z170I Pro GamingASUS Z170I Pro Gaming

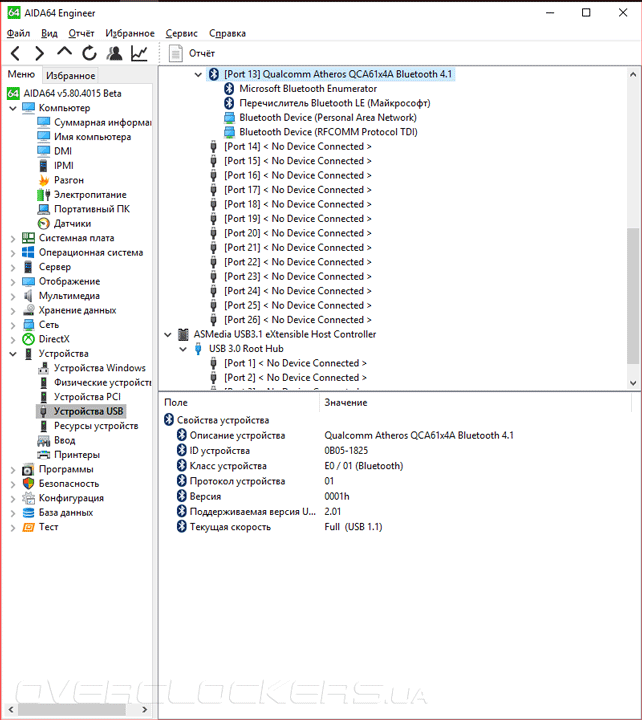

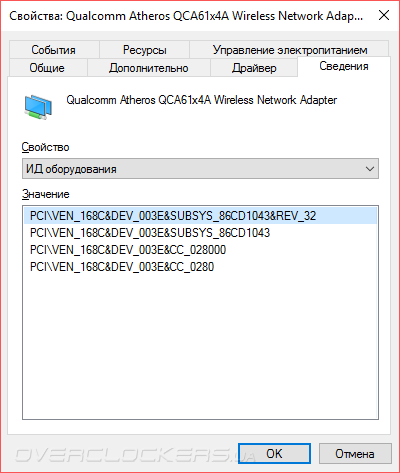

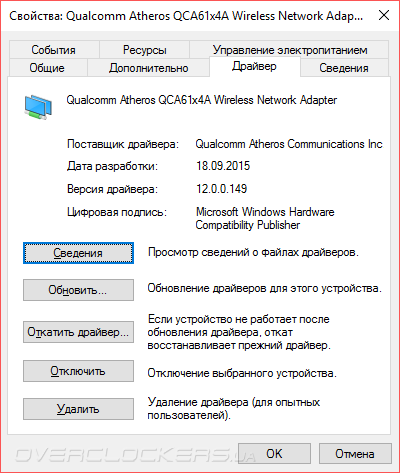

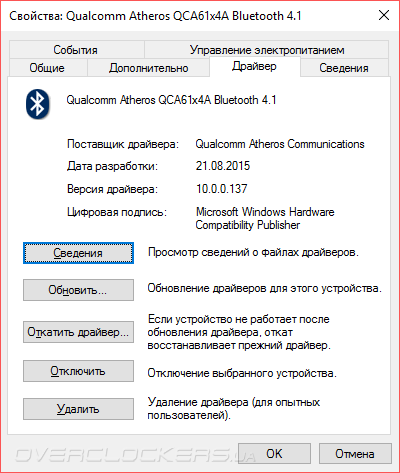

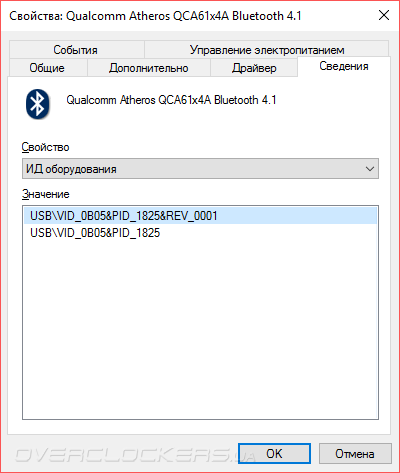

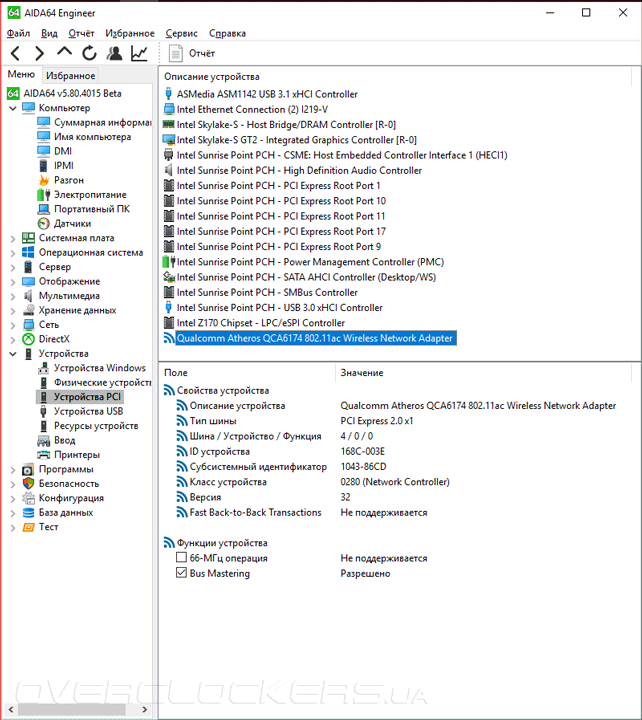

Модуль беспроводных интерфейсов оказался в точности таким же, как на старшей во внутренней иерархии ASUS — Maximus VIII Impact, это Qualcomm Atheros QCNFA364A.

ASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro GamingASUS Z170I Pro Gaming
