Обзор материнской платы ASUS Z170 Pro Gaming/Aura. Заряженная игровая модель

Возможности UEFI

Для прошивки микрокода предусмотрено фирменное решение EZ Flash, но в этот раз ним пользоваться не пришлось, поскольку обновлений для устройства на момент тестирования выпущено не было.

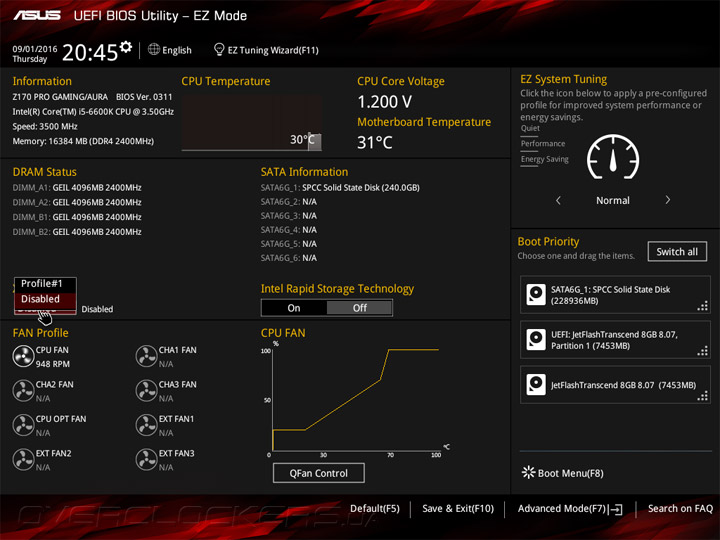

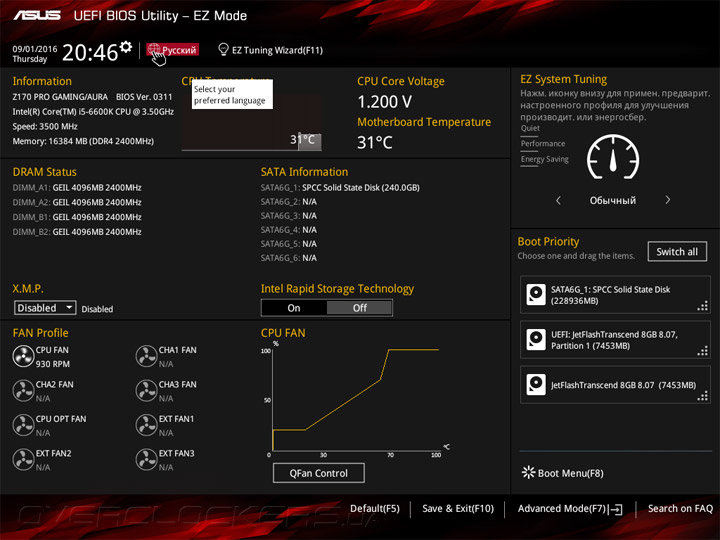

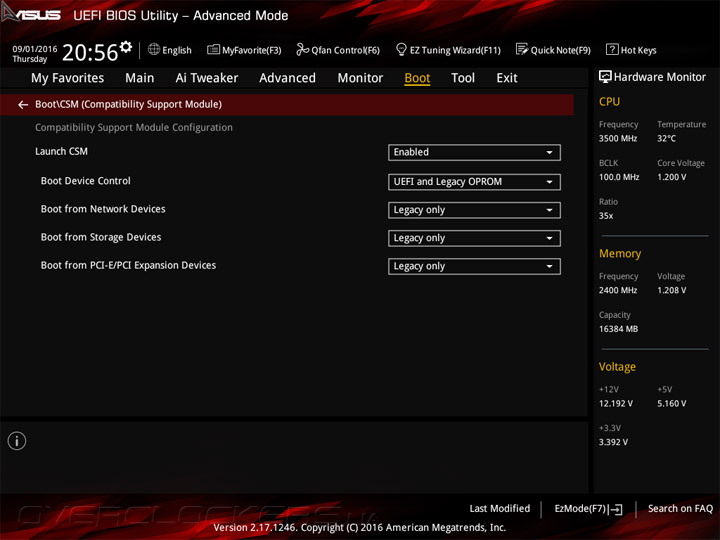

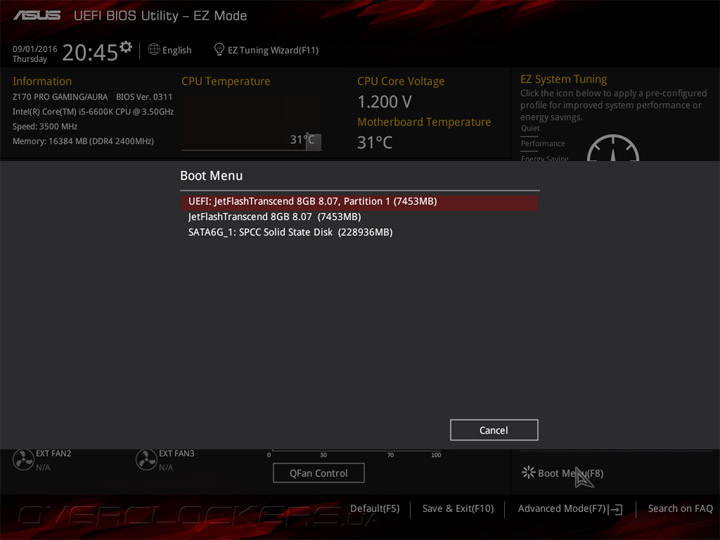

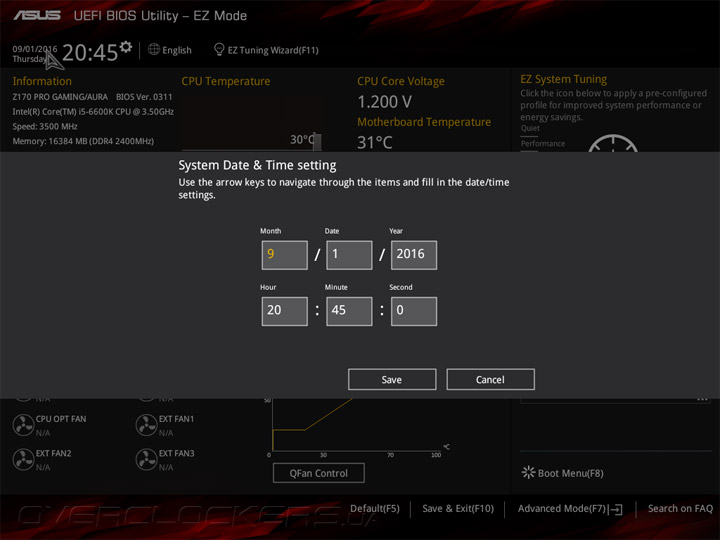

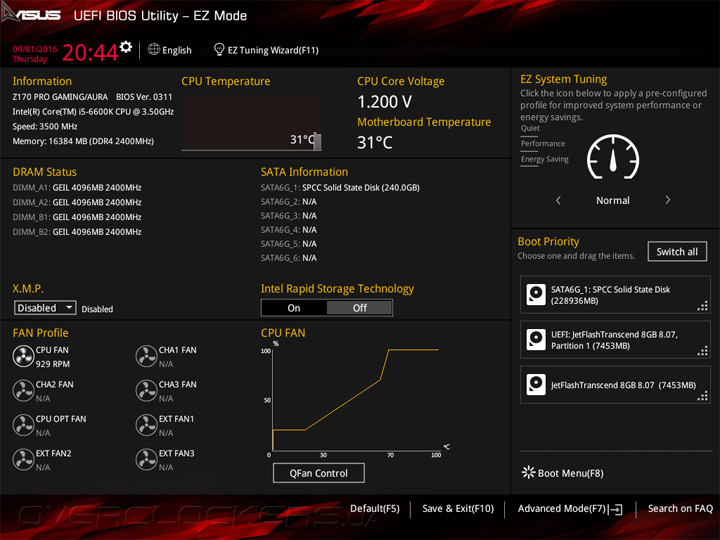

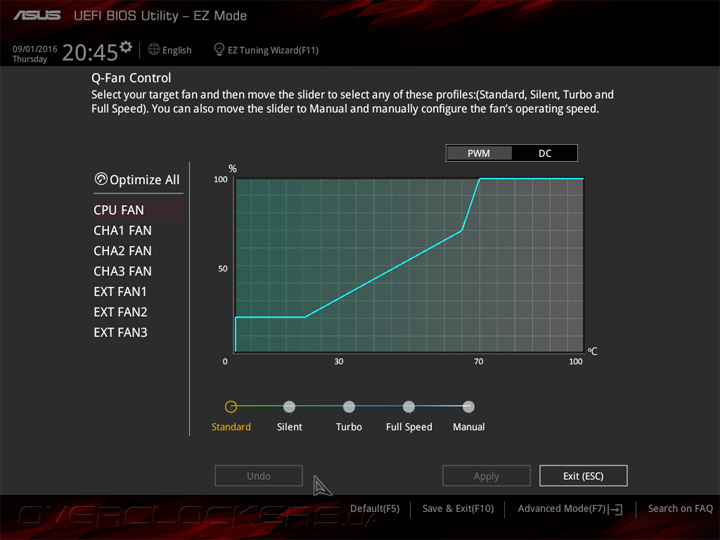

Для быстрой и простой настройки предлагается использовать режим UEFI под названием EZ Mode. Здесь можно активировать XMP, установить приоритет среди загрузочных устройств, получить краткую справочную информацию о системных компонентах.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

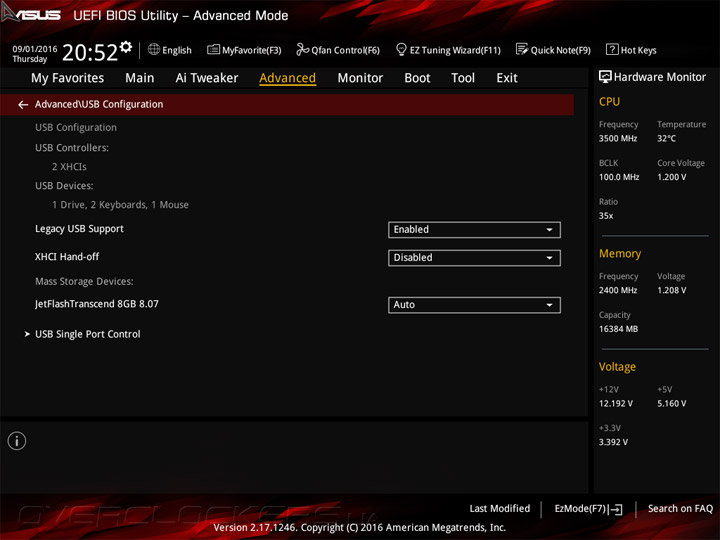

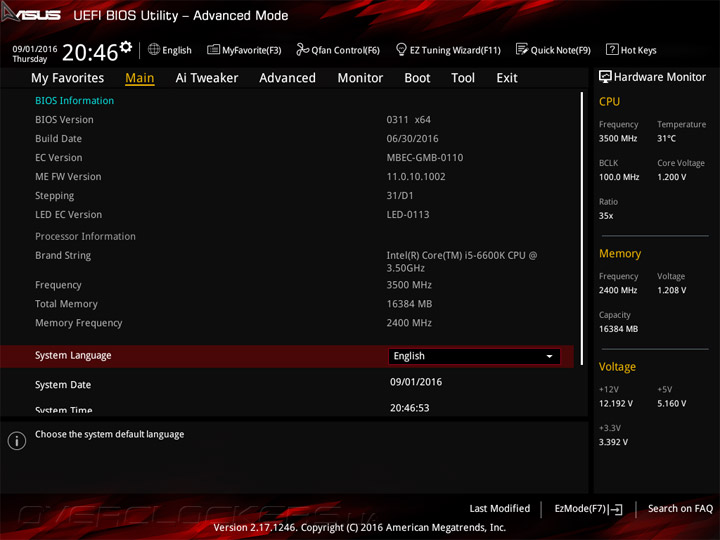

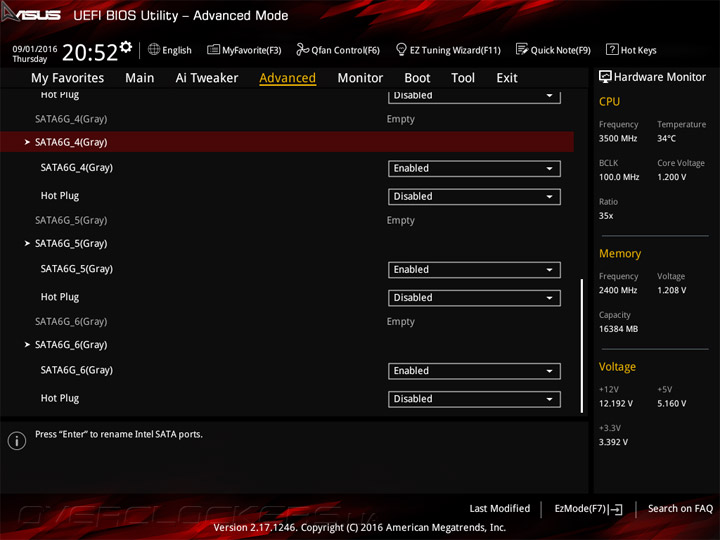

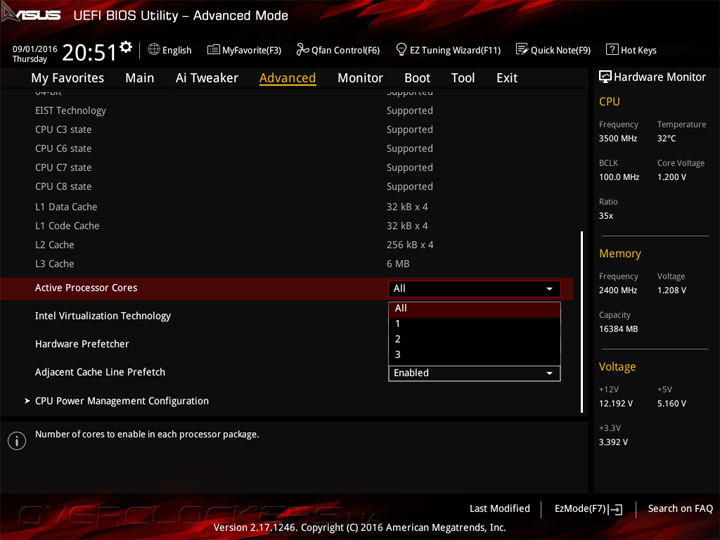

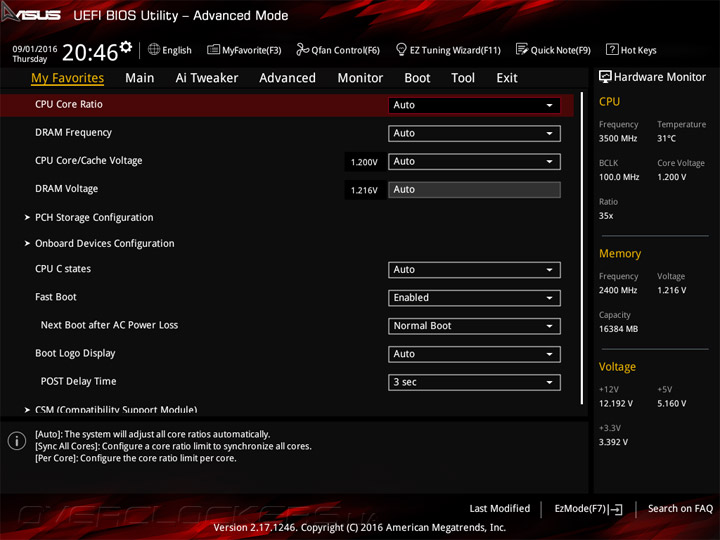

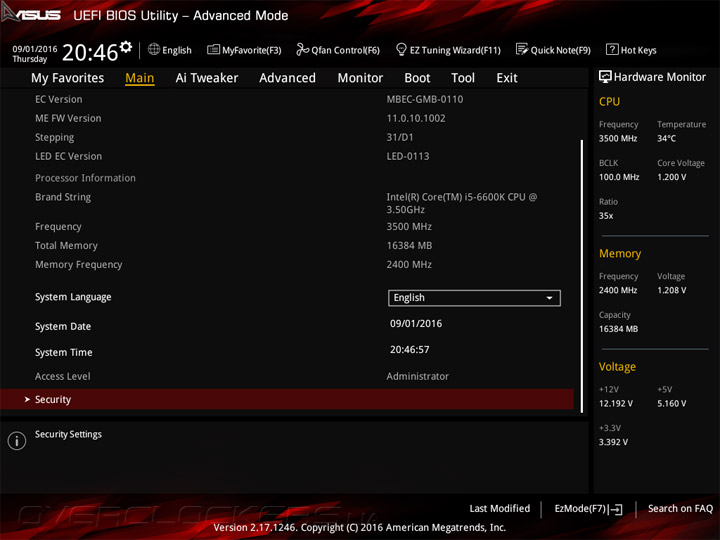

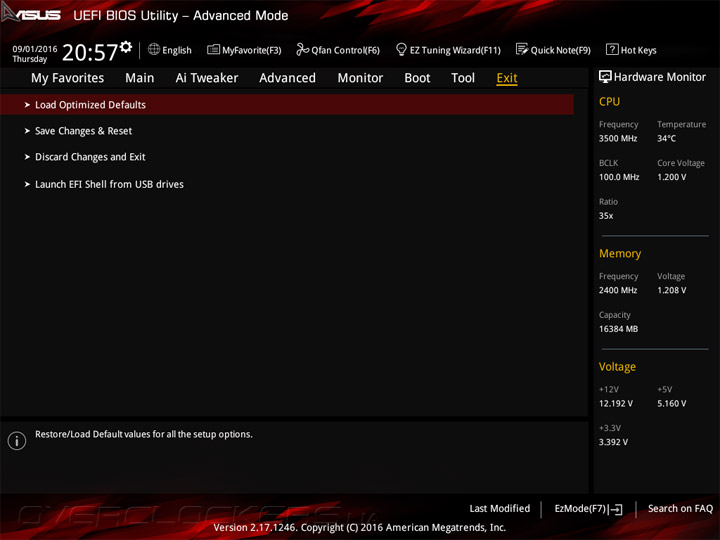

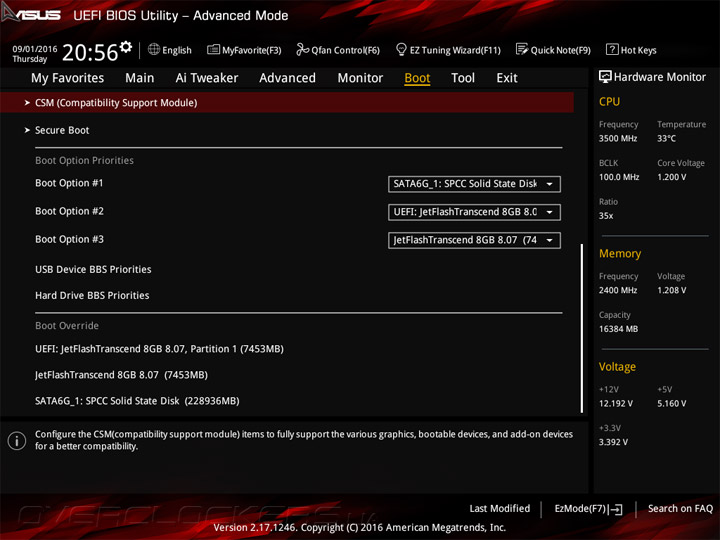

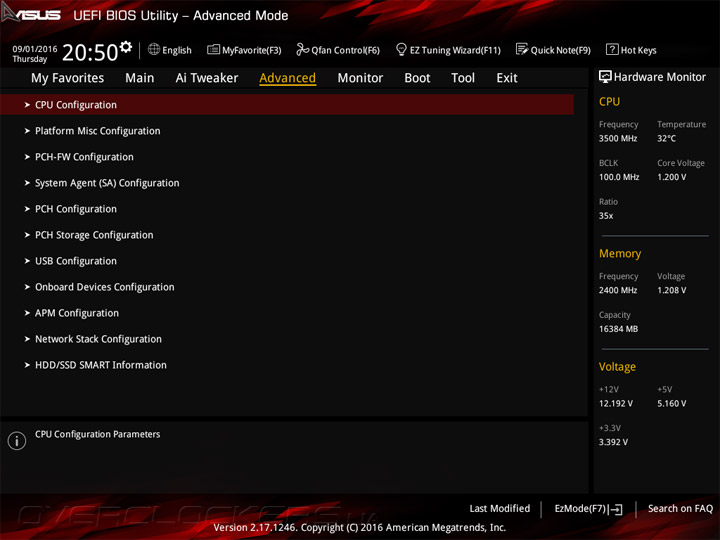

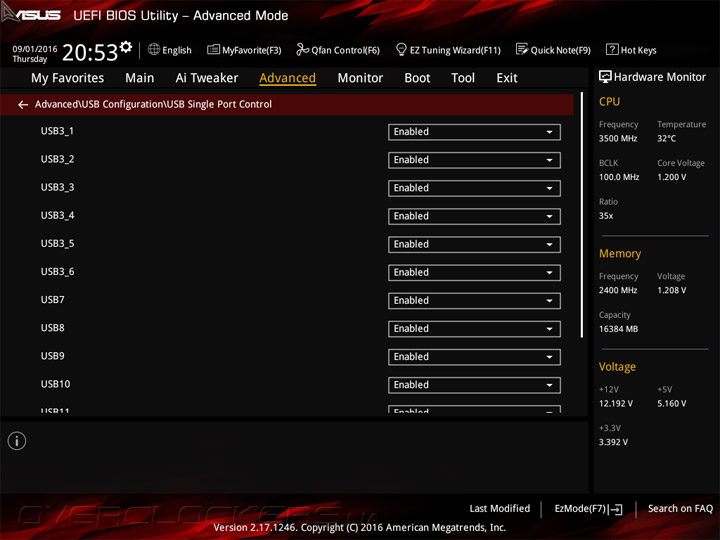

Полнофункциональный режим работы с настройками называется Advanced Mode. Здесь первая страница может быть наполнена пользователем согласно его личным предпочтениям.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

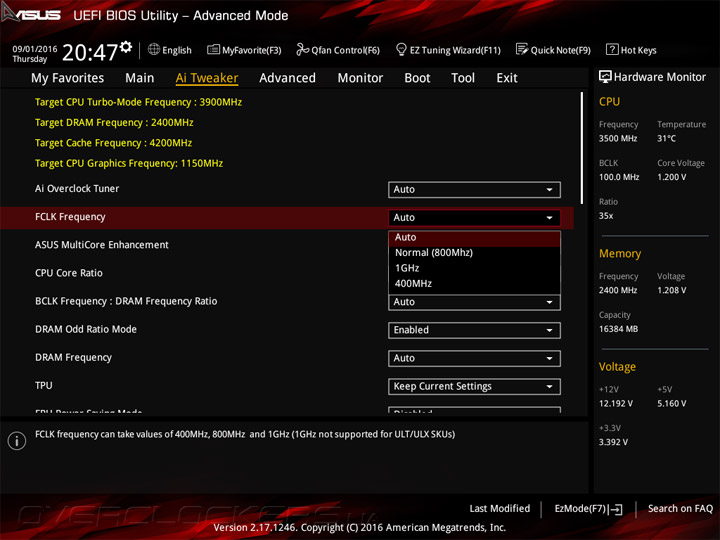

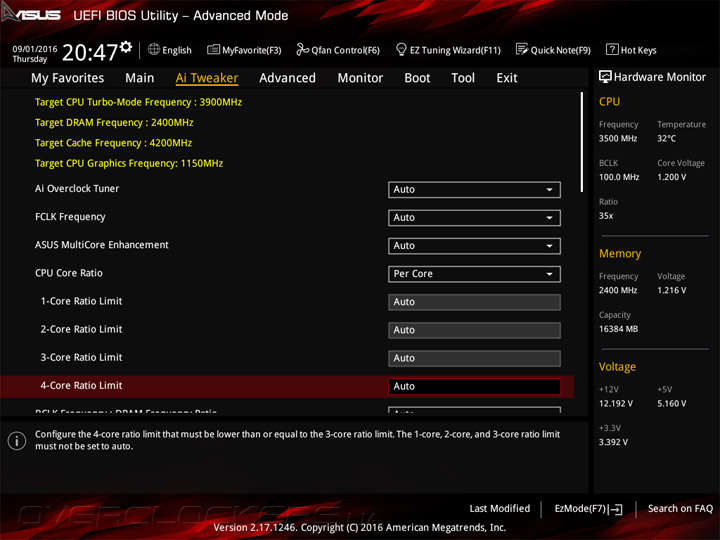

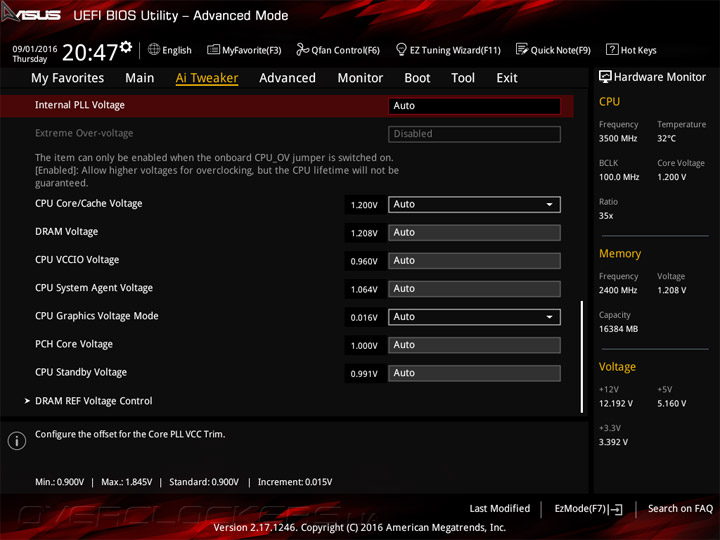

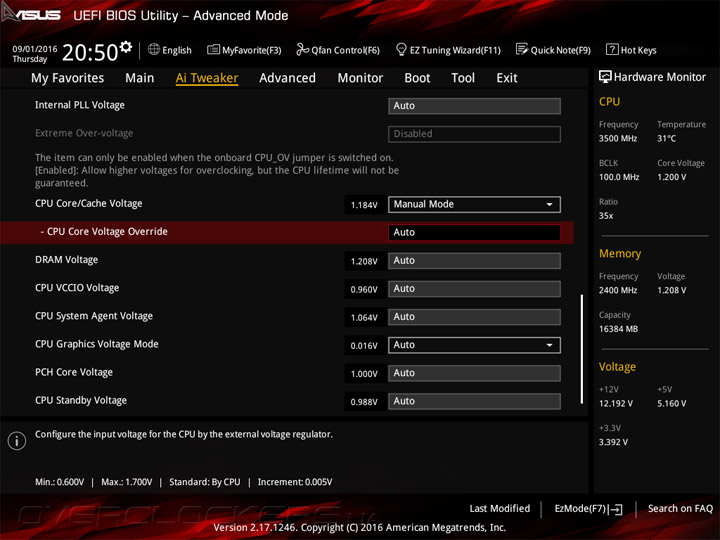

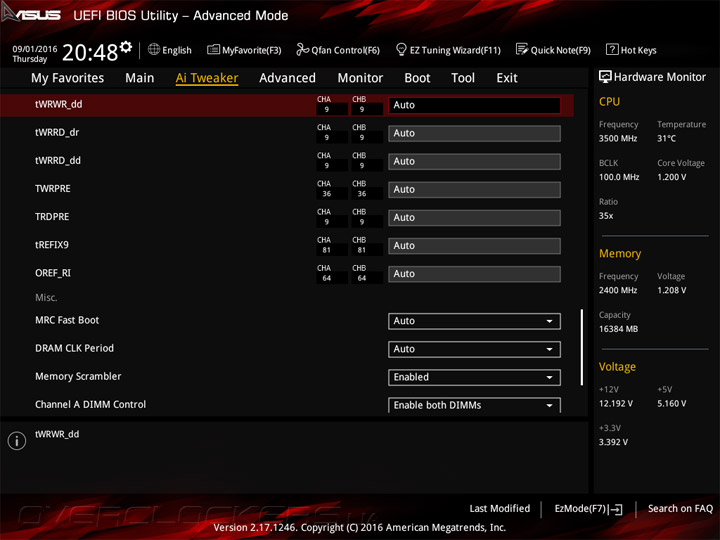

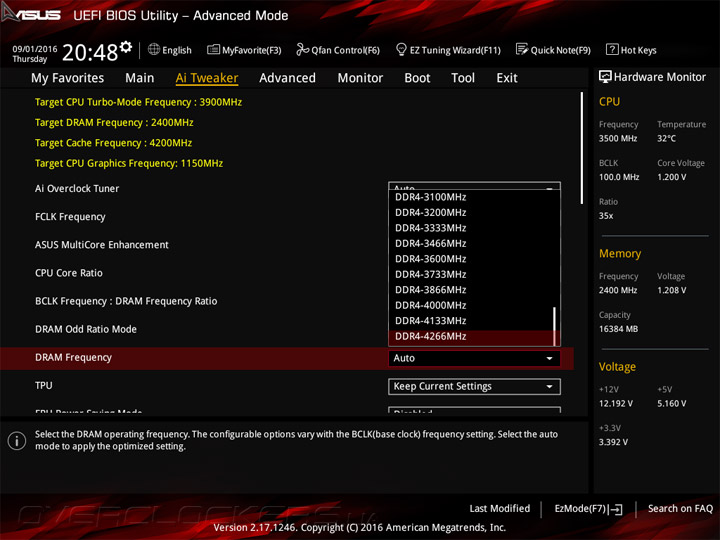

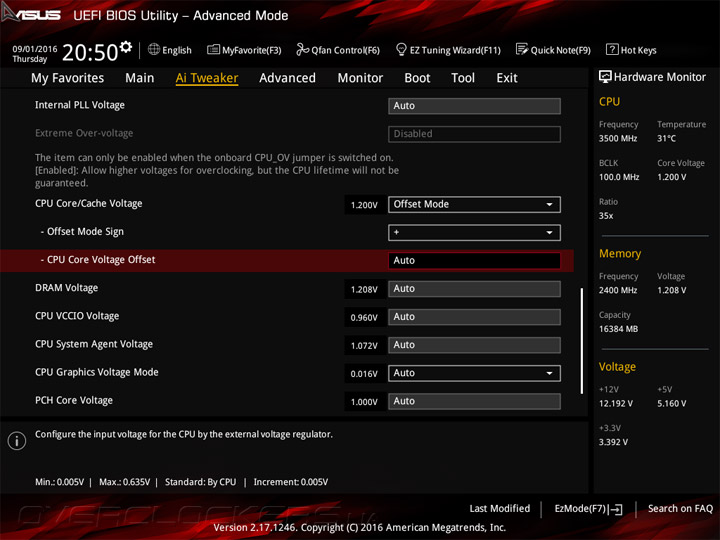

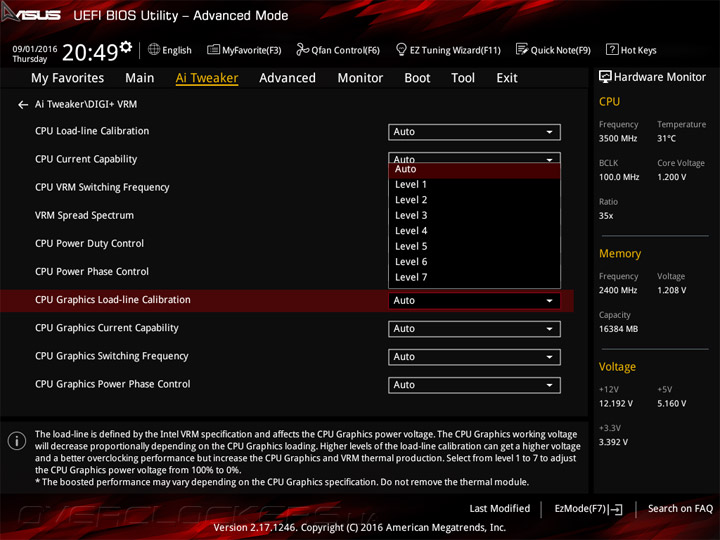

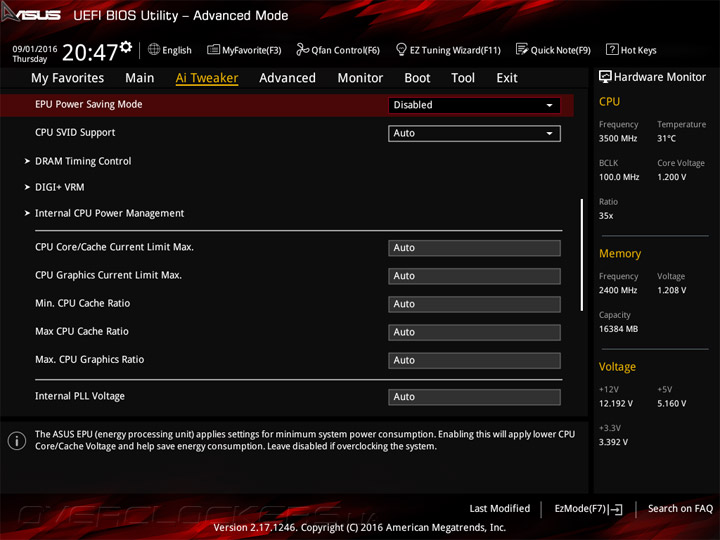

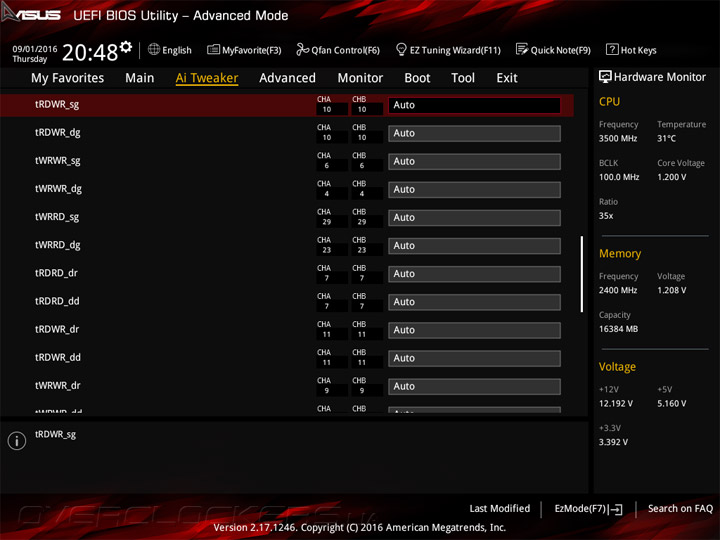

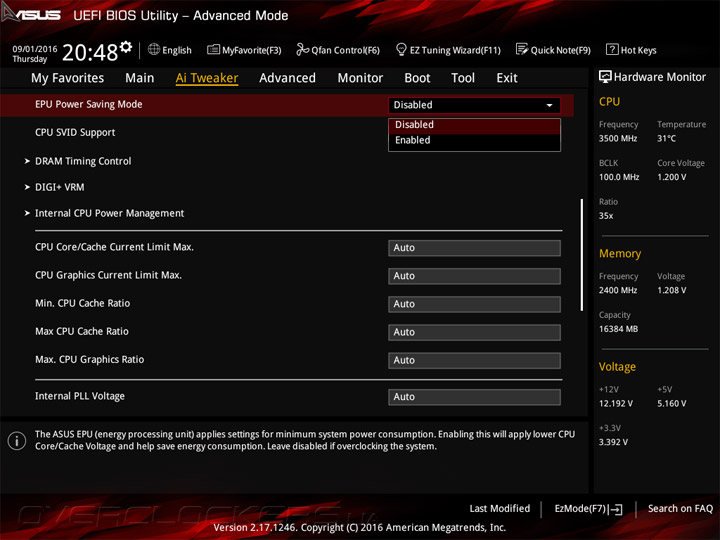

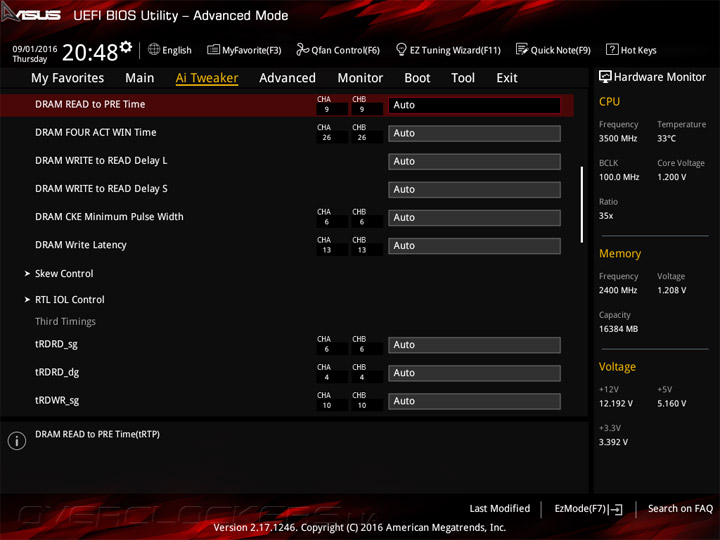

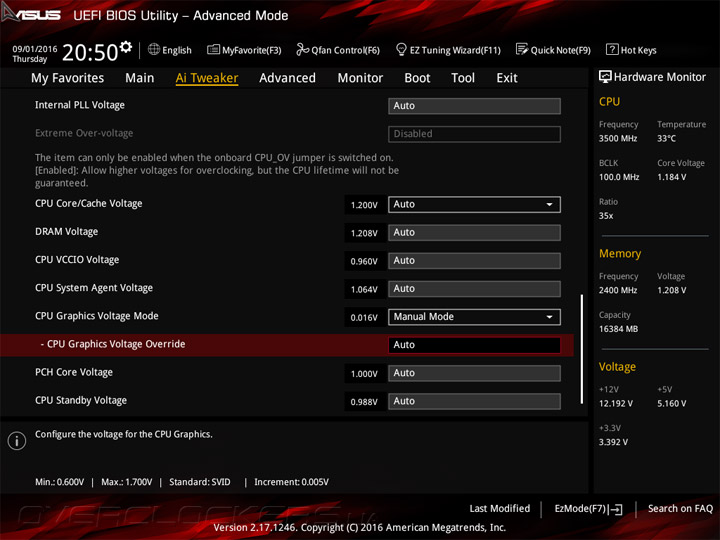

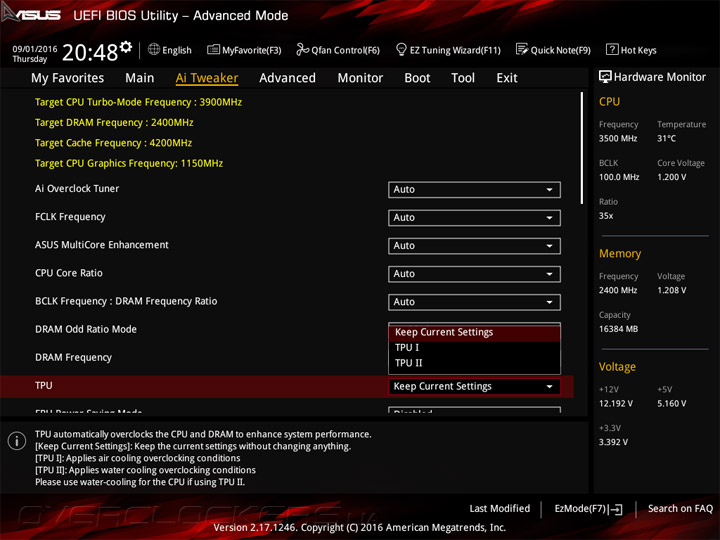

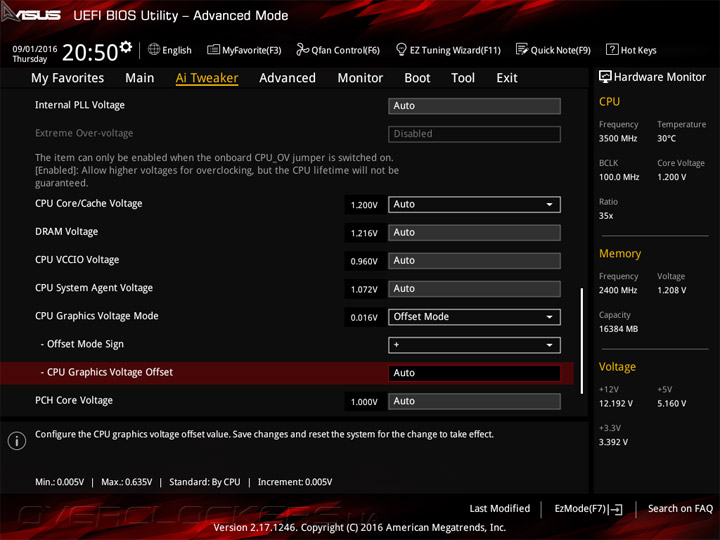

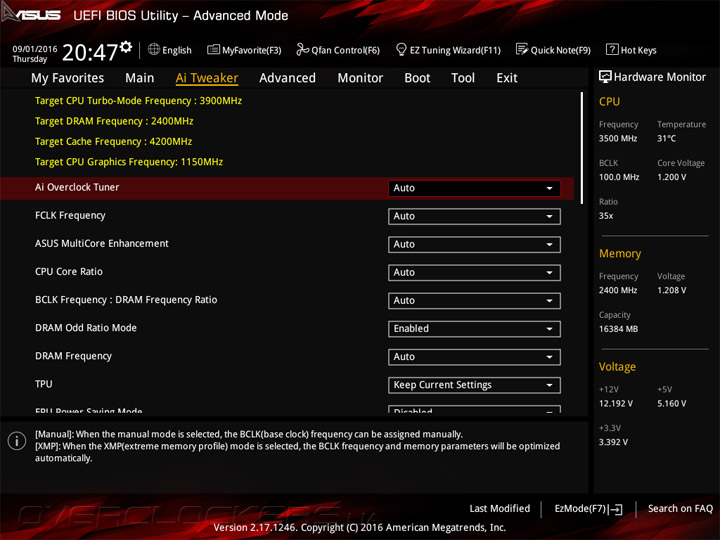

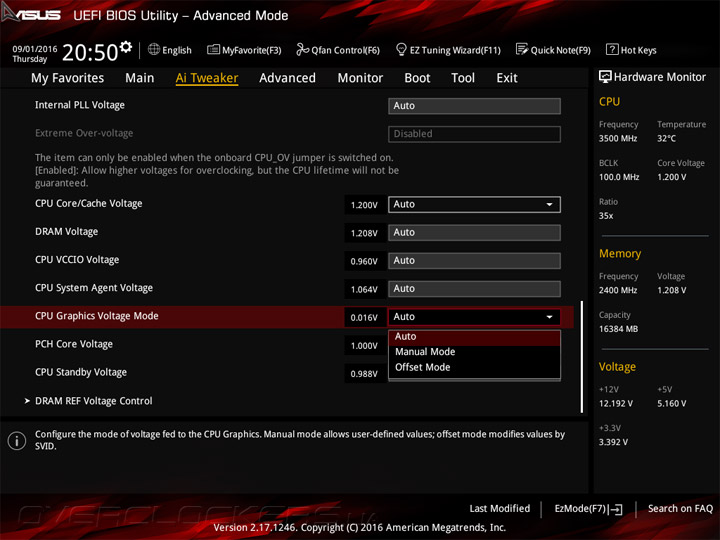

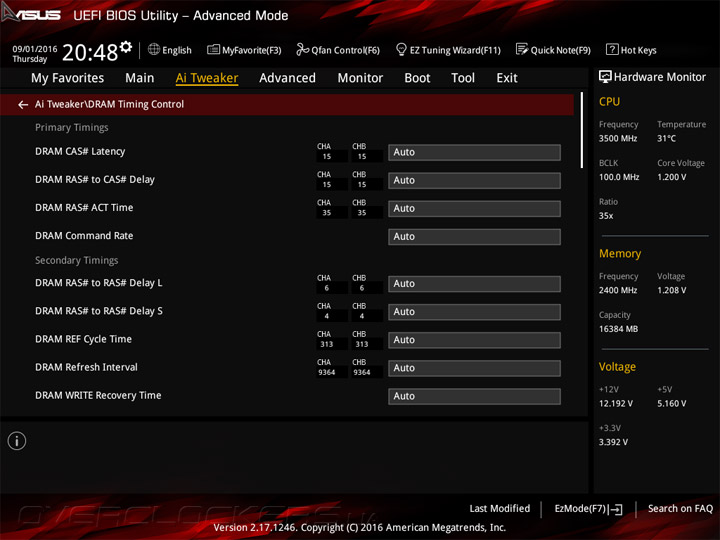

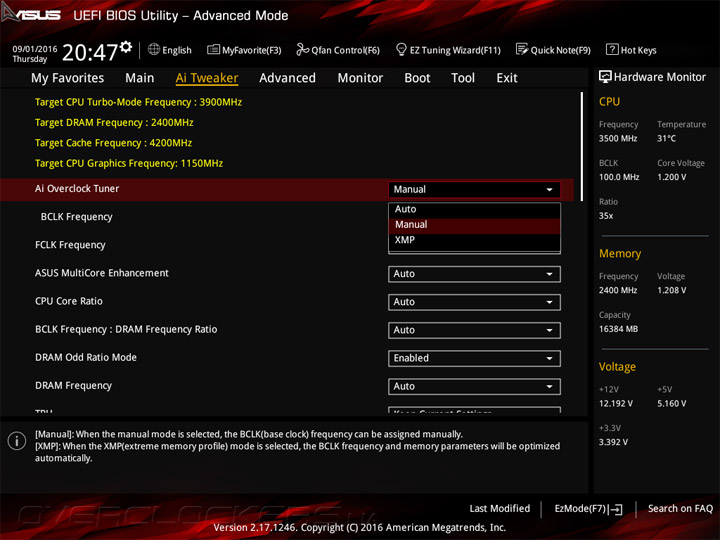

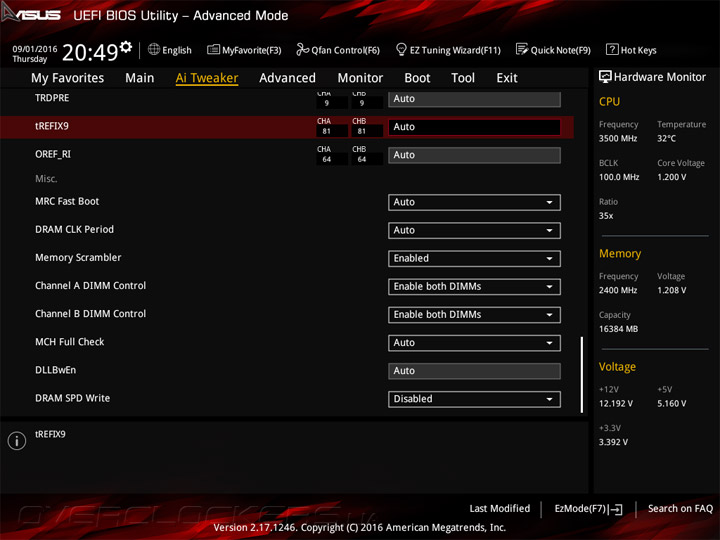

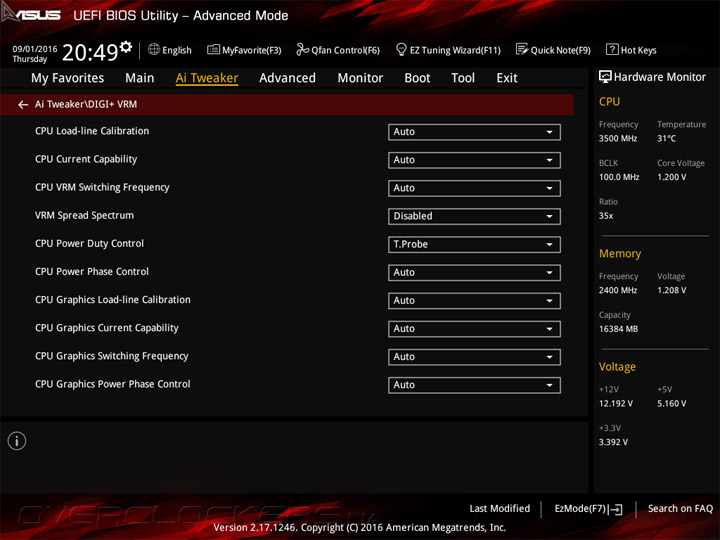

Структура Ai Tweaker, то есть раздела с настройками, необходимыми для разгона, неизменна относительно прочих плат компании. Разница заключается в пределах устанавливаемых значений, отличается местами и шаг изменяемого параметра.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

Наиболее значимые из них собраны в сводной таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,25
CPU Core Ratio (Multiplier) 8–83 1

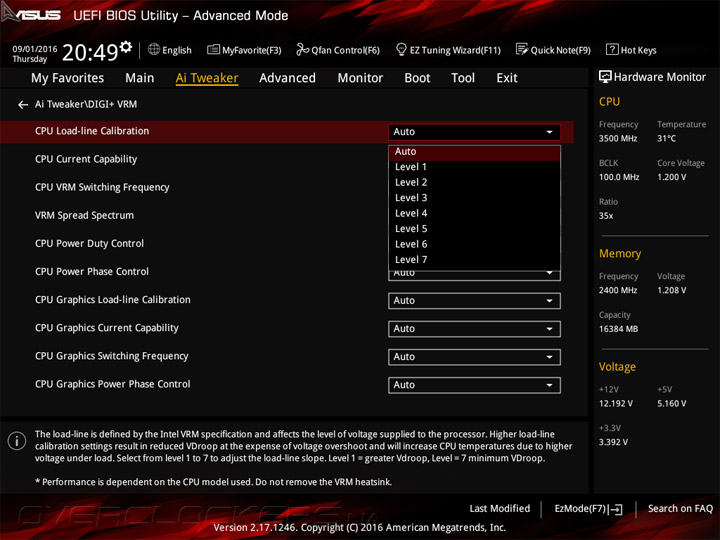

CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10

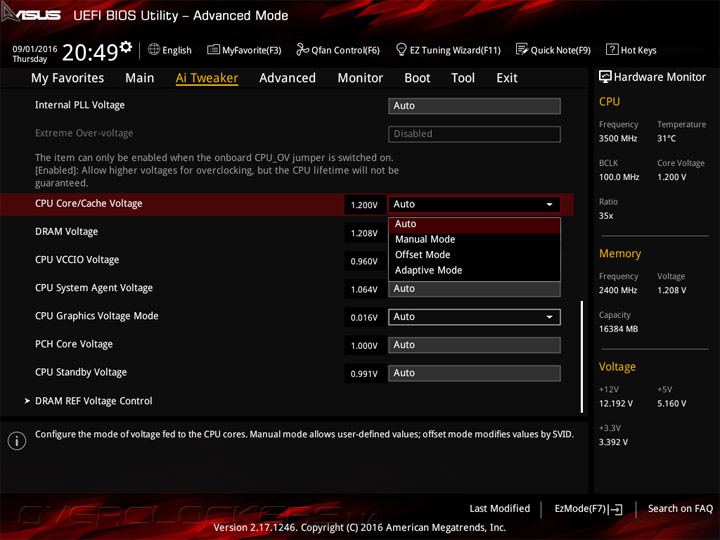

CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1

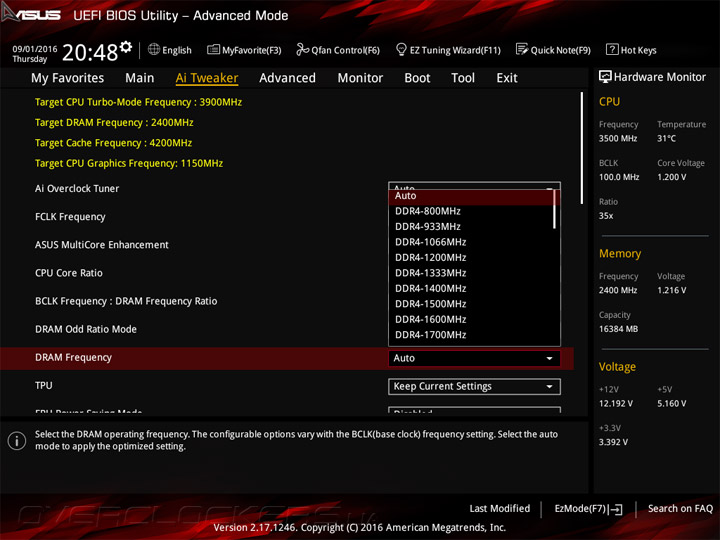

DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–1,8 0,005
CPU System Agent Voltage (В) 0,7–1,685 0,005
CPU VCCIO Voltage (В) 0,7–1,585 0,005
PCH Core Voltage (В) 0,8–1,635 0,005
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

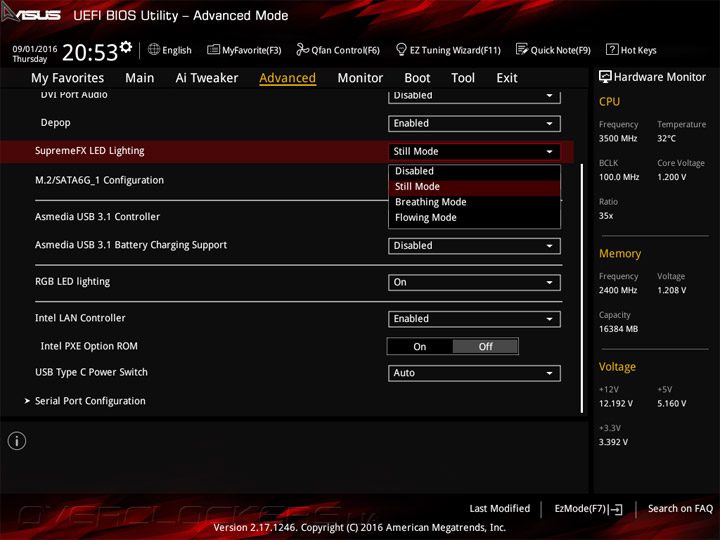

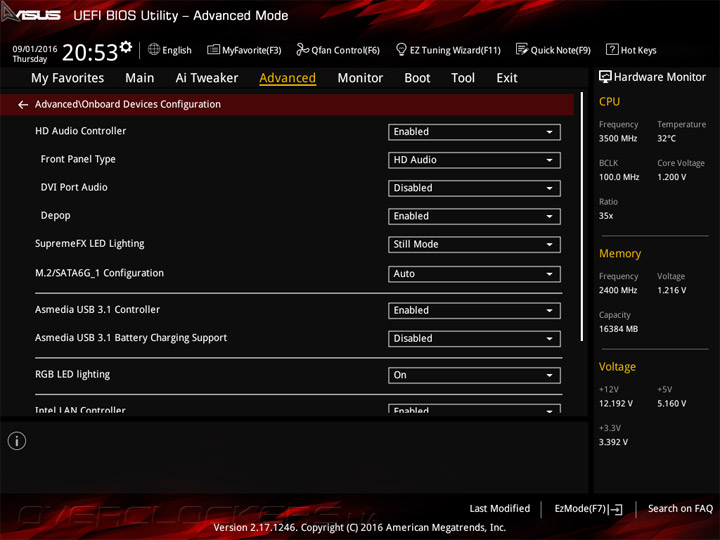

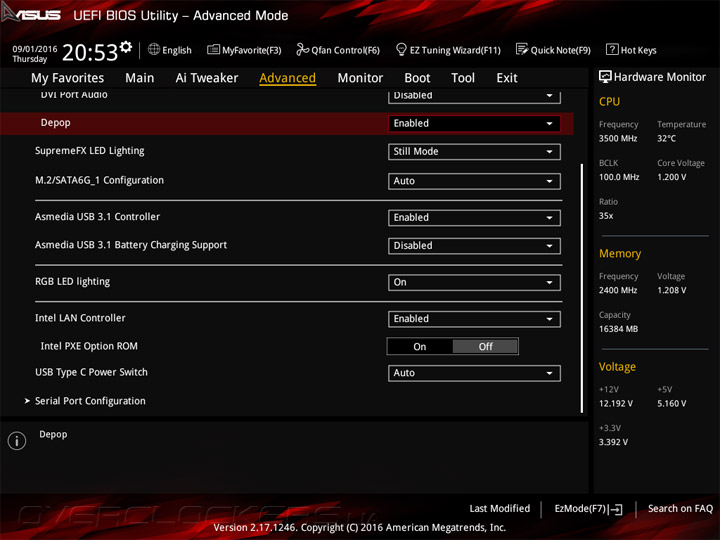

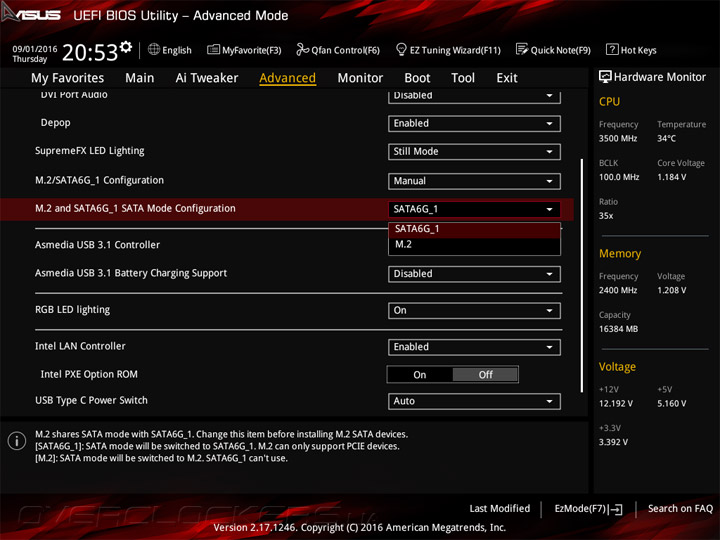

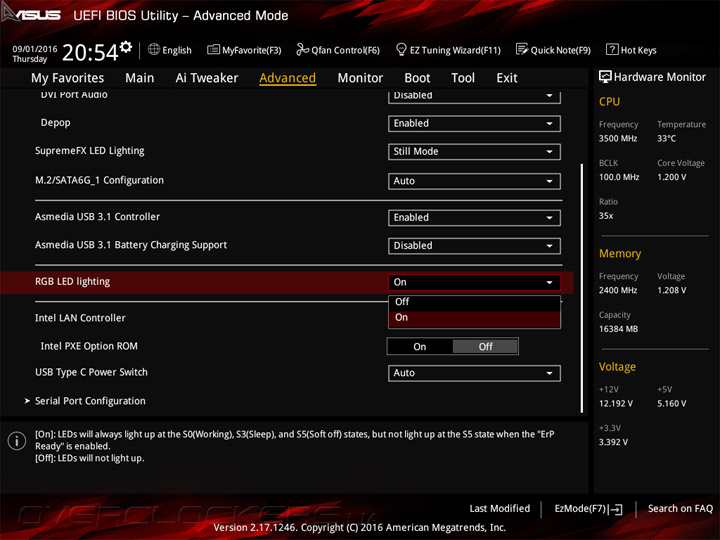

Управление подсветкой доступно в среде UEFI лишь частично. Зона звукового кодека имеет несколько режимов, а многоцветную «десятку» отсюда можно лишь деактивировать.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

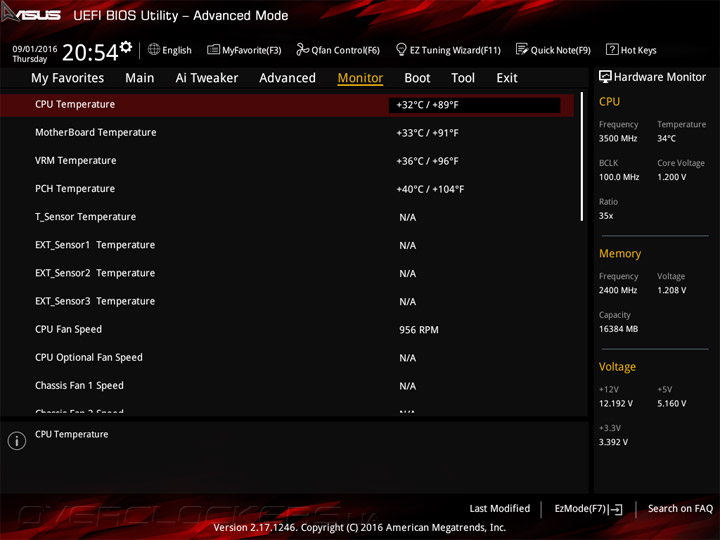

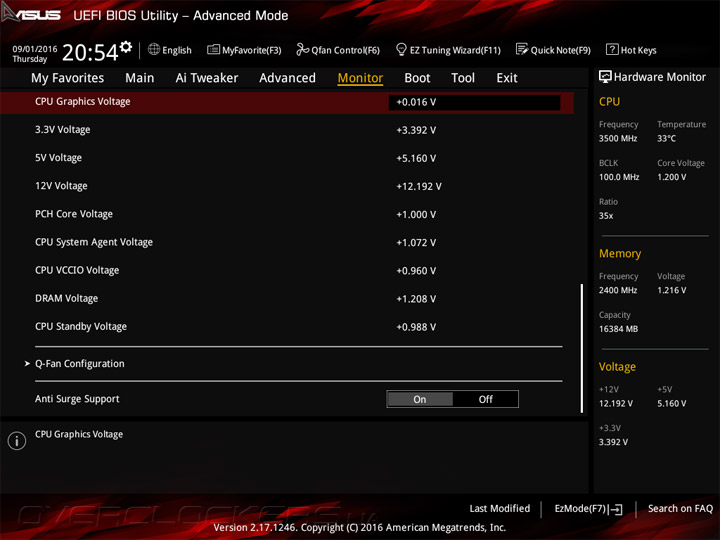

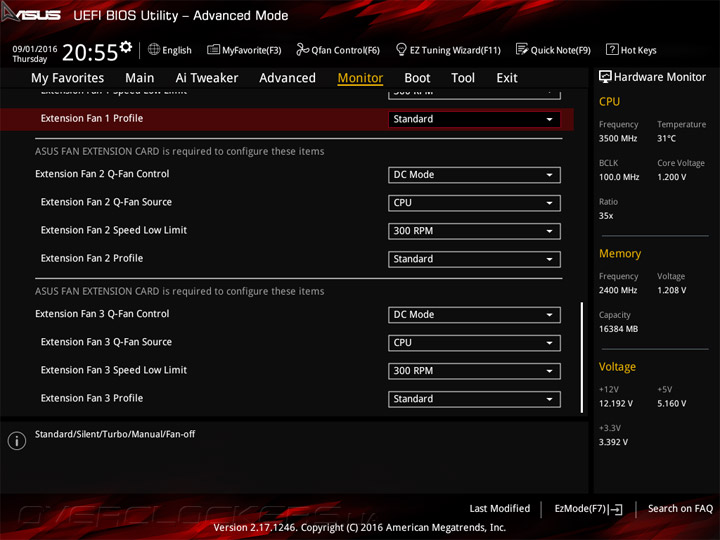

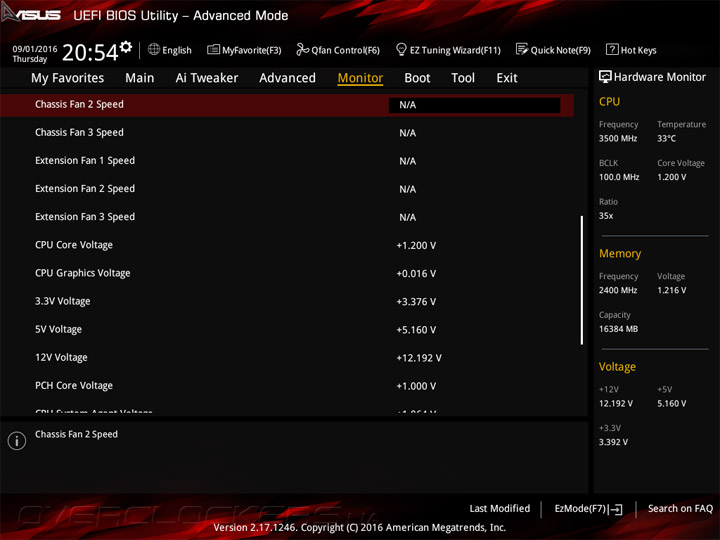

Помимо трёх привычных температурных показателей — процессора, чипсета и некоей зоны на самой плате — здесь имеется весьма полезный для оверклокеров датчик температуры VRM. Также можно задействовать один выносной или ещё три штуки, которые будут работать посредством их подключения к внешней карте. Но всё это придётся приобретать отдельно.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

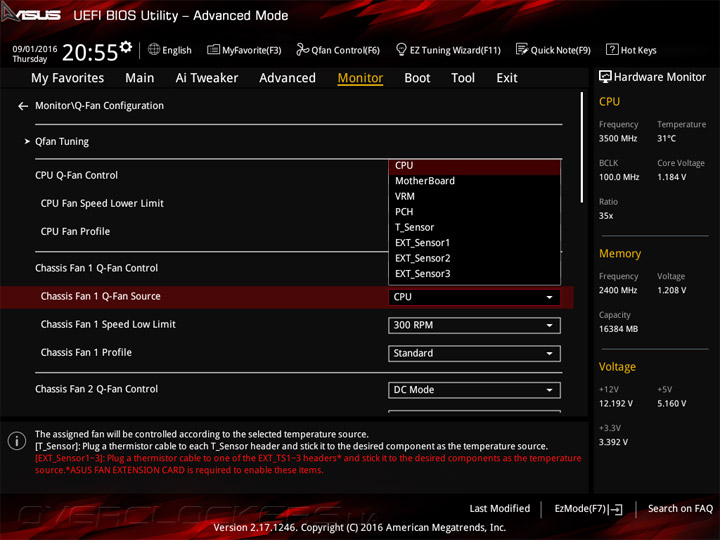

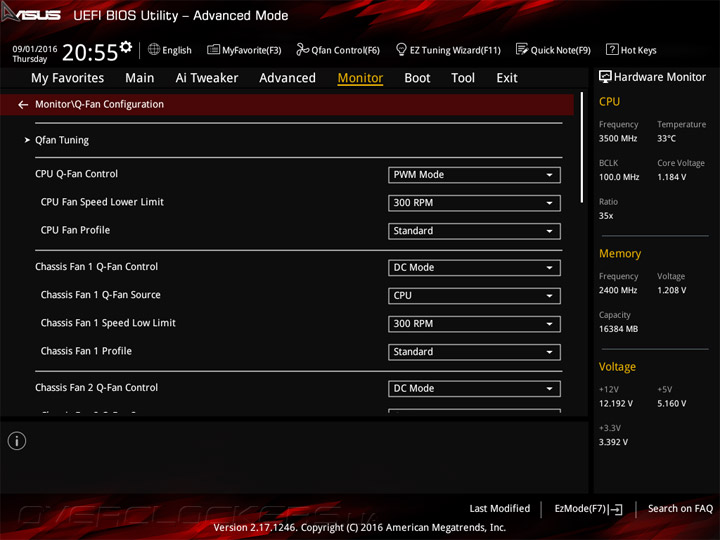

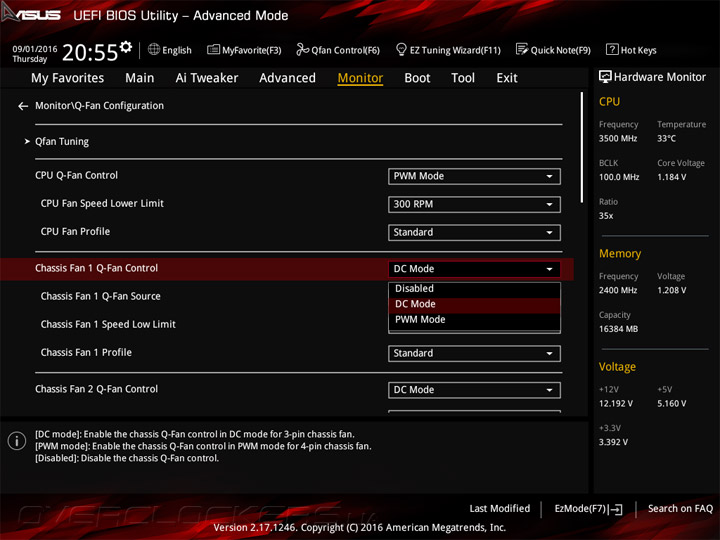

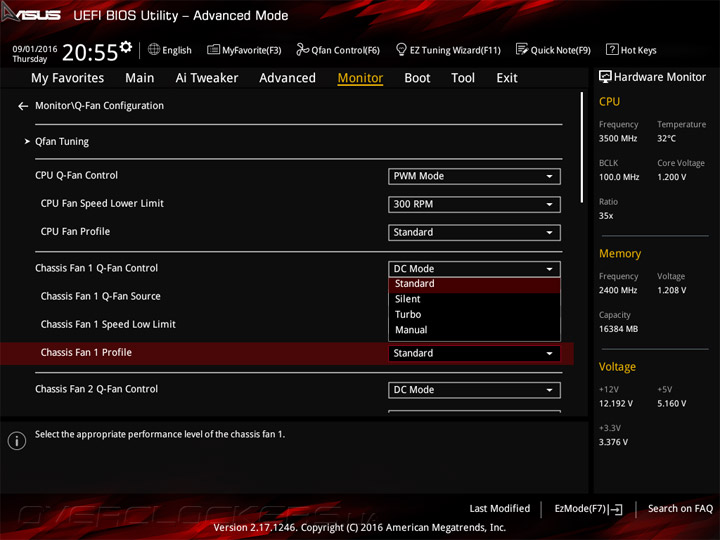

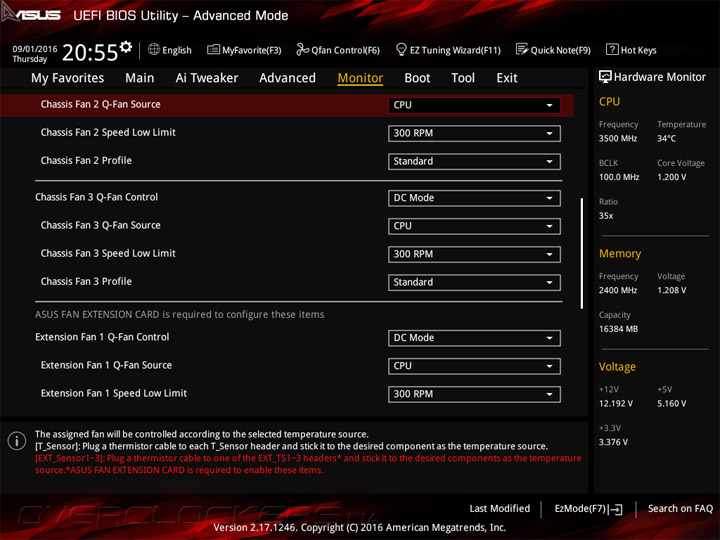

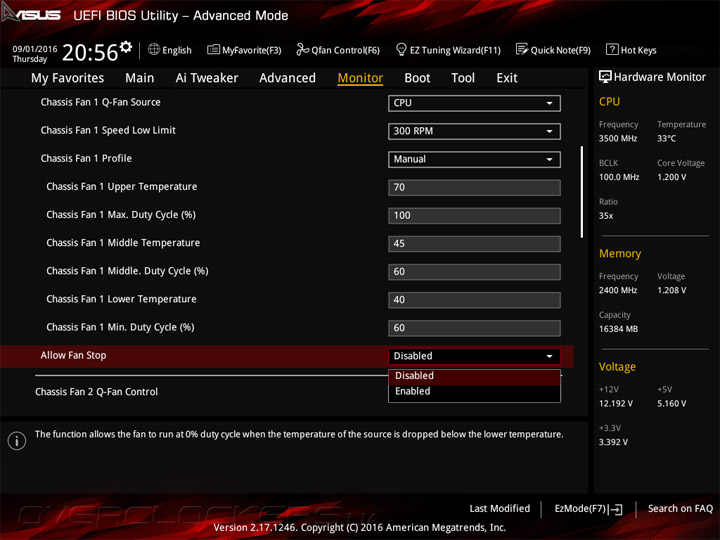

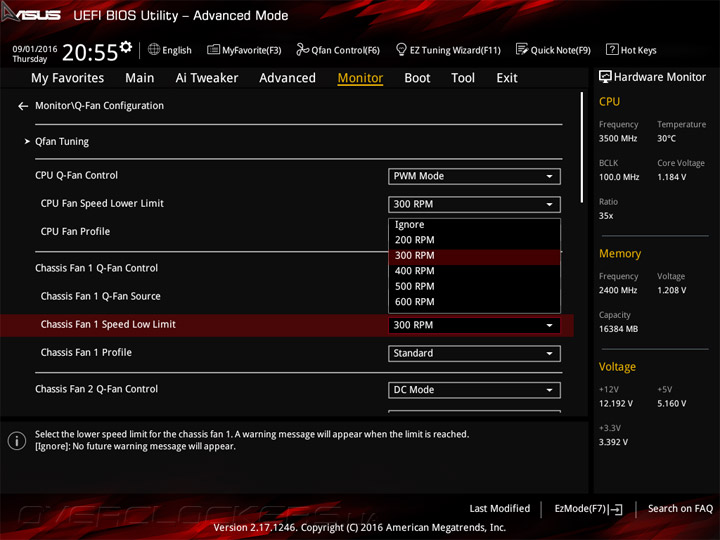

Корпусные вентиляторы могут использовать любой из вышеозначенных источников температурных данных как основу для формирования алгоритма своей работы. Также можно выбрать метод изменения оборотов — понижение напряжения или же работа с ШИМ.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

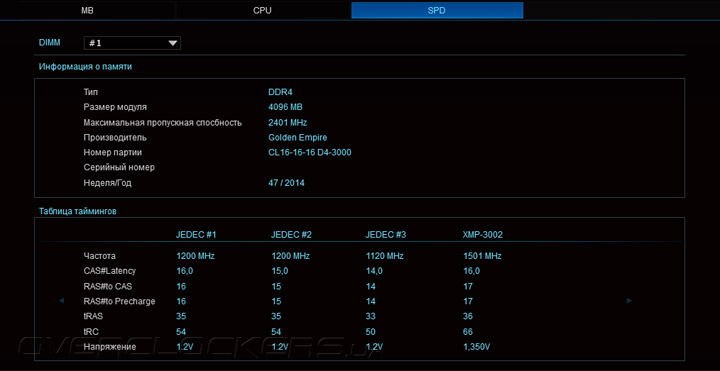

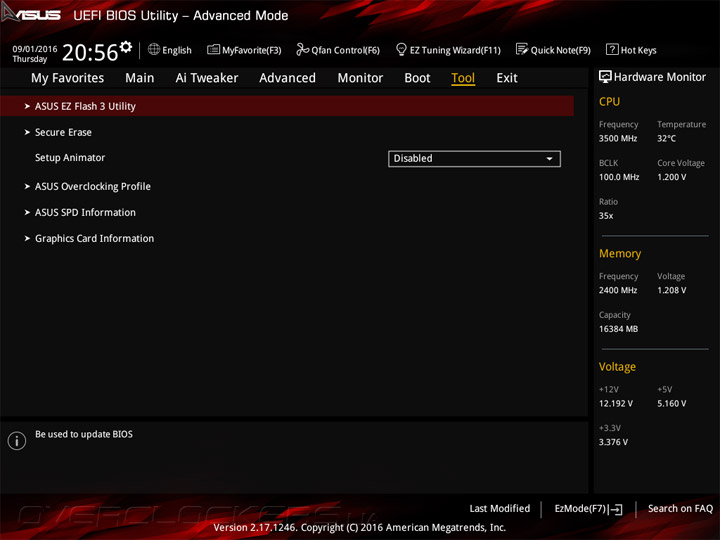

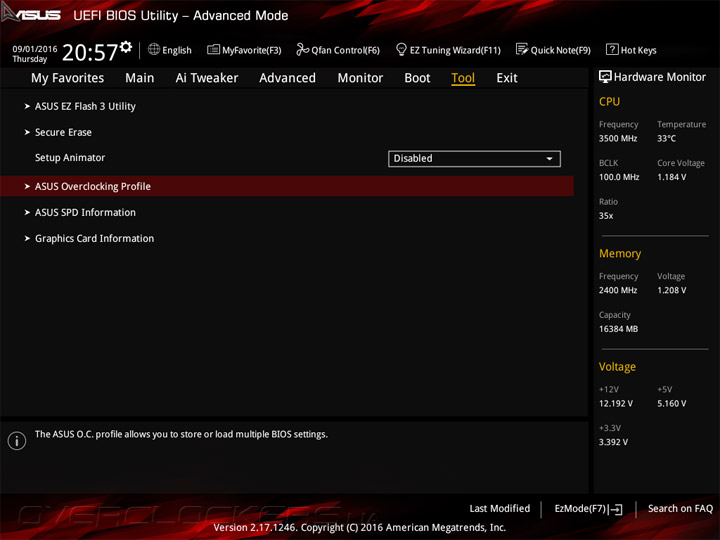

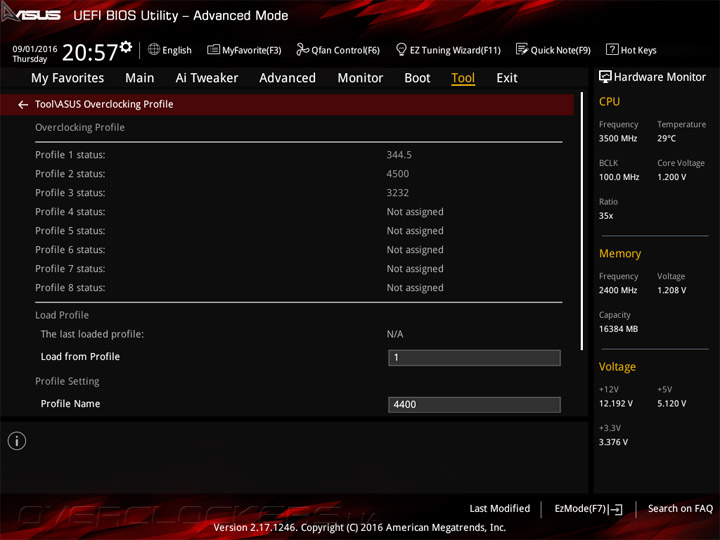

Среди вспомогательных свойств UEFI можно отметить наличие восьми профилей для хранения настроек системы. Также в наличии справочные страницы со свойствами видеокарт и модулей ОЗУ.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

Комплектное ПО

По сравнению с чистокровными платами серии ROG, здесь программная поддержка оказалась усечённой.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger+, Dual Intelligent Processors 5, EZ Update, Mobo Connect, PC Cleaner, Push Notice, System Information, USB 3 Boost), Boot Setting, Lighting Control, PC Diagnostics, Product Registration Program, RAMCACHE
Звуковое Sonic Radar II
Сетевое GameFirst IV, Media Streamer, WebStorage

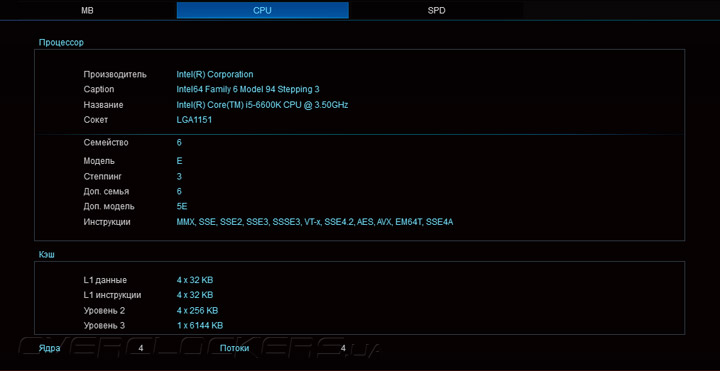

Дополнительное ASUS CPU-Z, DAEMON Tools Pro

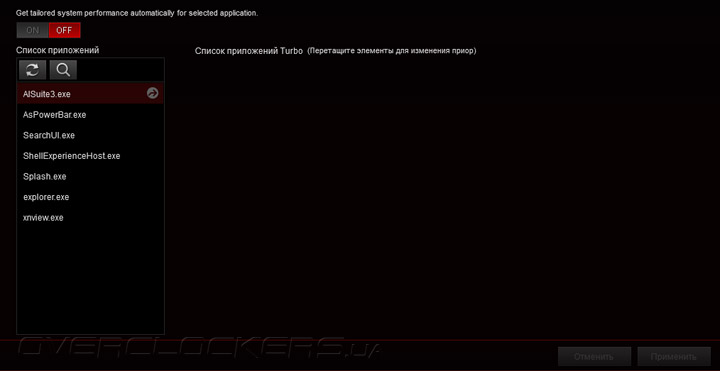

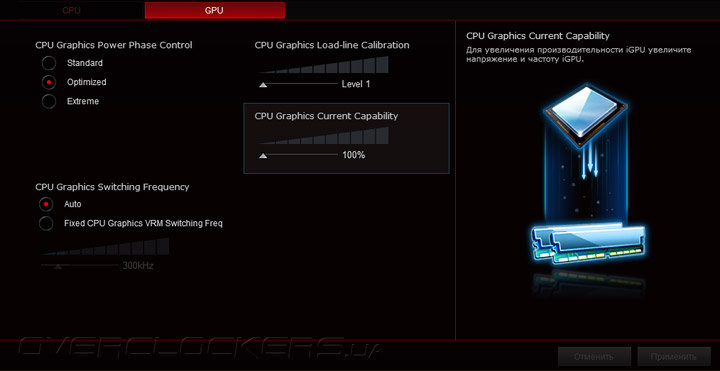

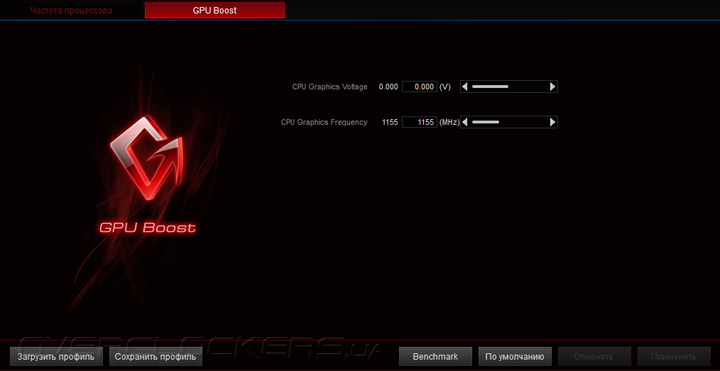

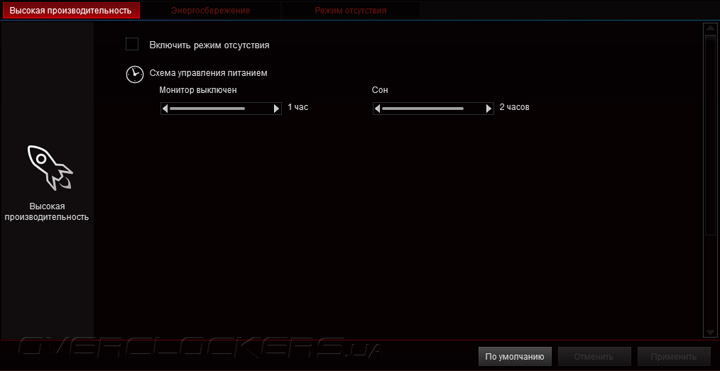

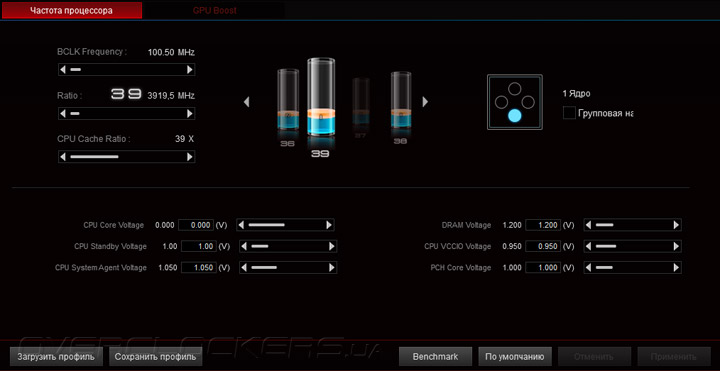

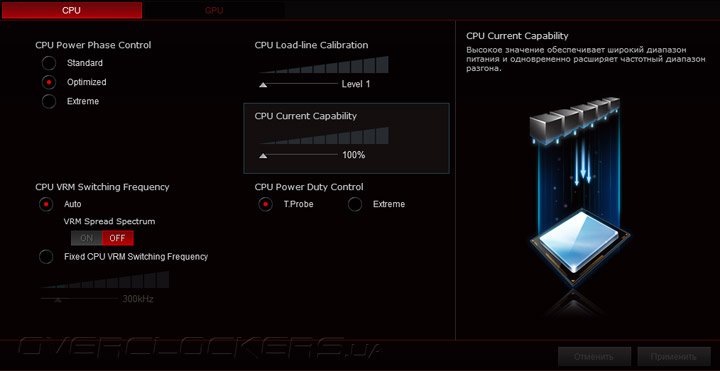

Центральную роль в настройке посредством оболочки AI Suite 3 исполняет комплекс Dual Intelligent Processors 5. Туда включены: TPU, Turbo App, EPU, Fan Xpert 3 и DIGI+ VRM.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

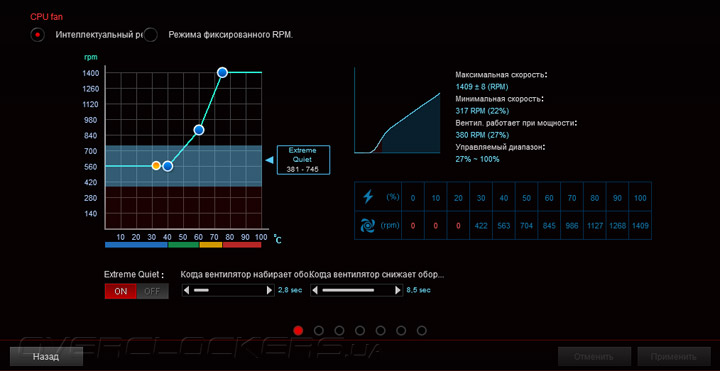

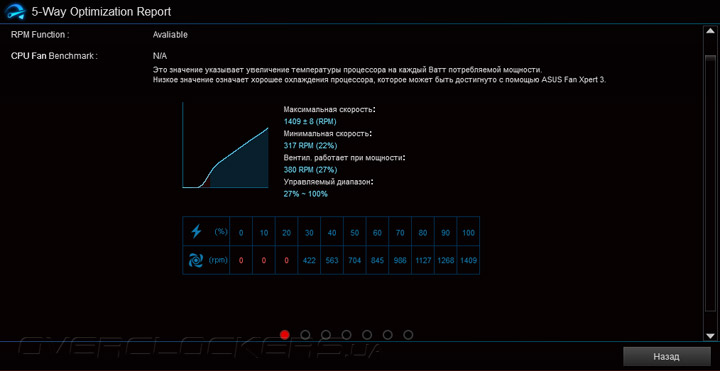

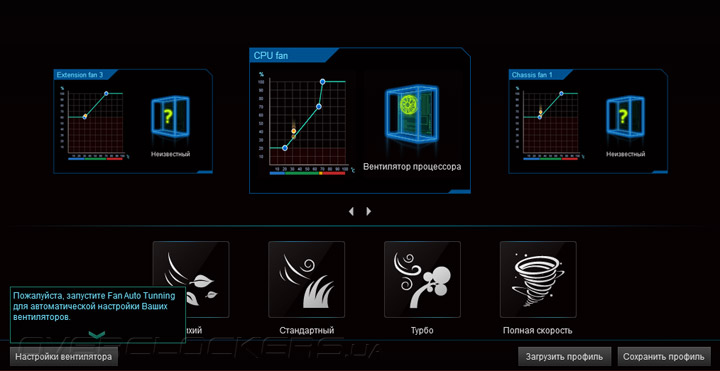

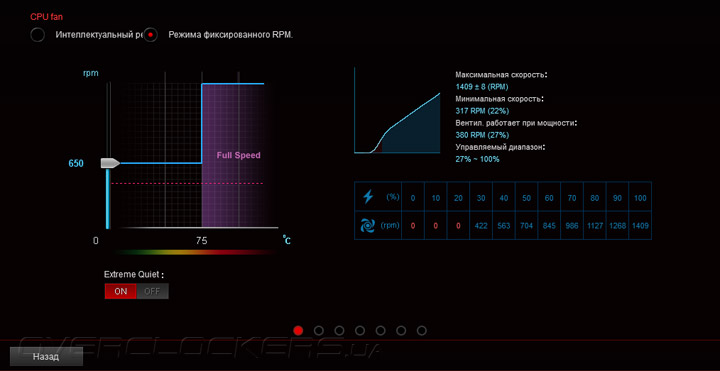

Компонент по настройке вентиляторов — Fan Xpert 3 — на сегодня является самым совершенным инструментом своего рода. В наших обзорах мы не раз подробно останавливались на его возможностях, в этот раз лишь можно подтвердить его беспроблемное функционирование.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

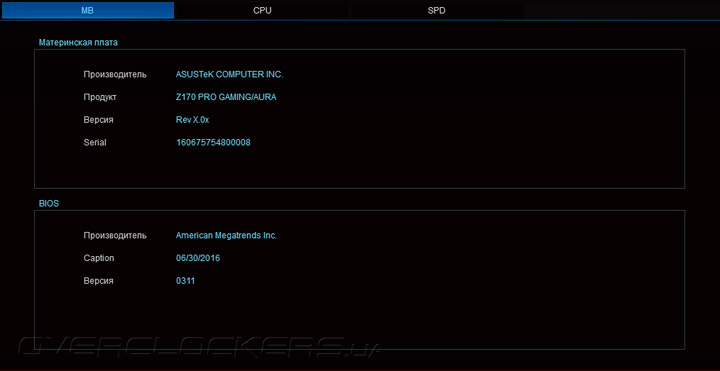

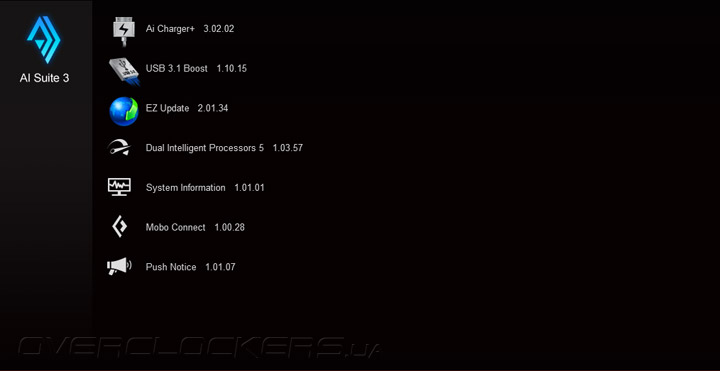

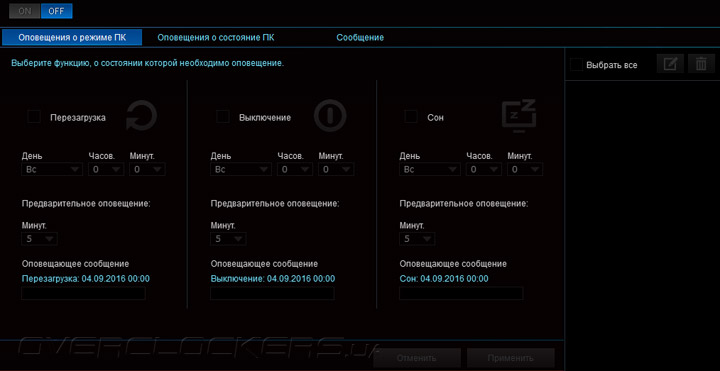

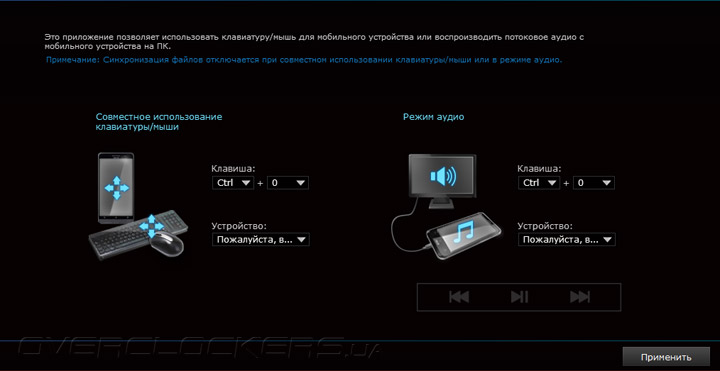

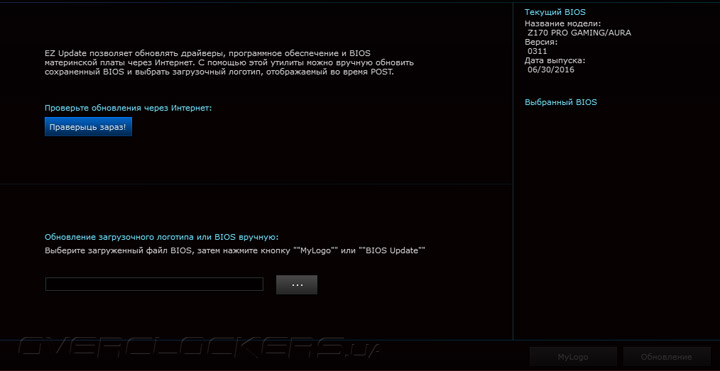

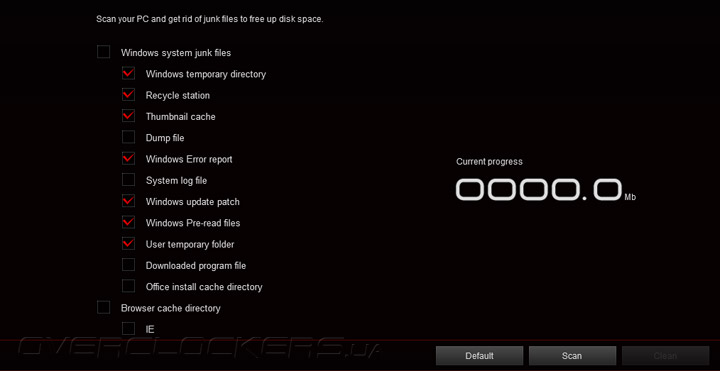

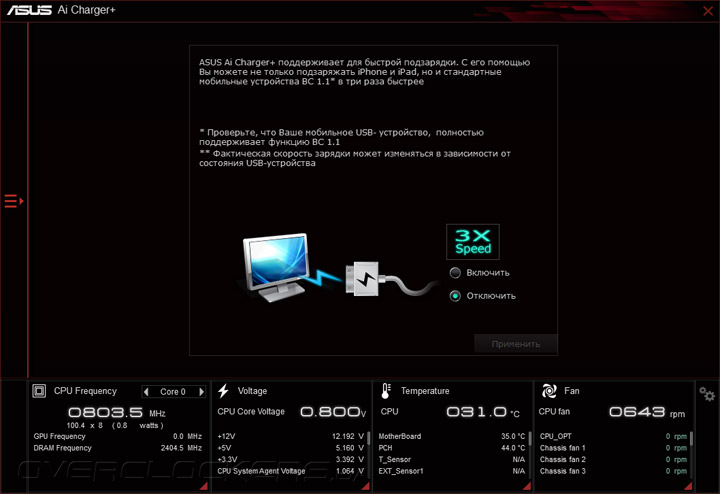

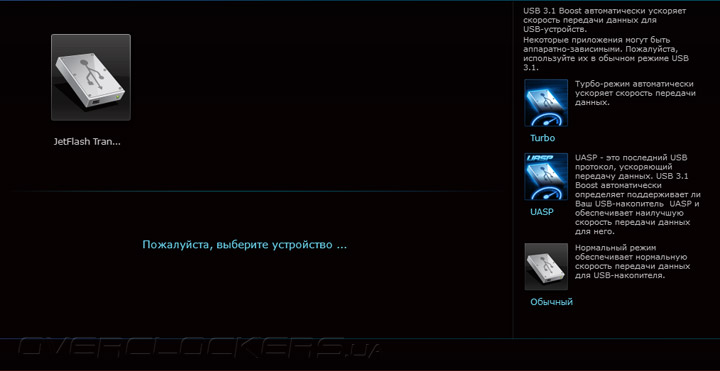

Прочие составляющие в лице PC Cleaner, Ai Charger+, USB 3.1 Boost, EZ Update, System Information, Mobo Connect и Push Notice вполне типичные представители из лагеря сопровождения для плат ASUS.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

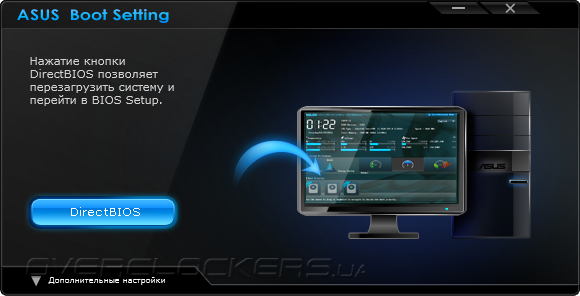

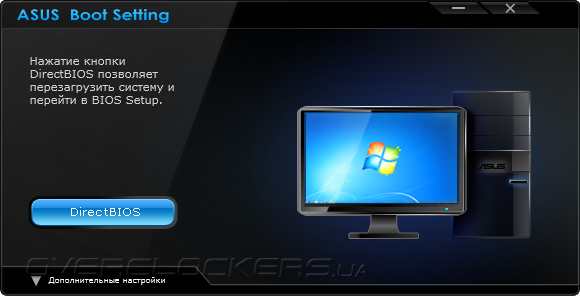

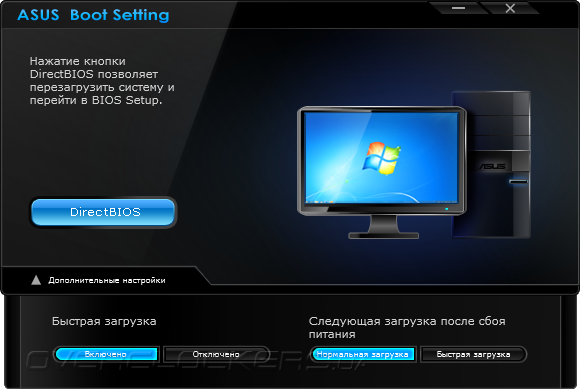

Скромная программка Boot Setting поможет оказаться сразу в UEFI после перезапуска системы.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

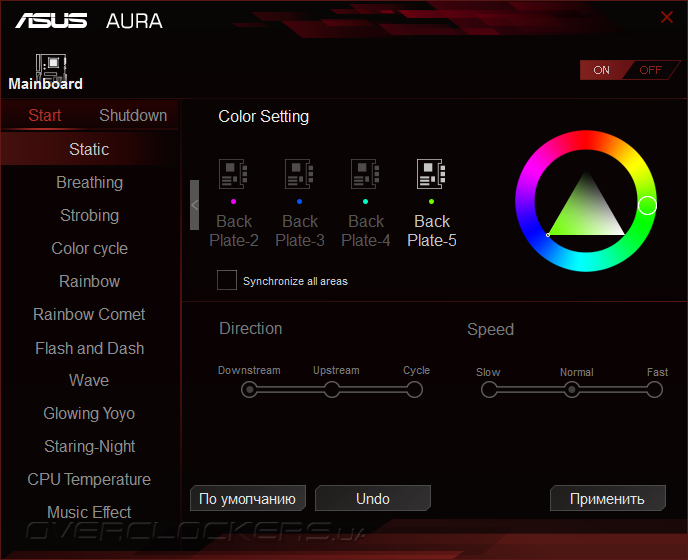

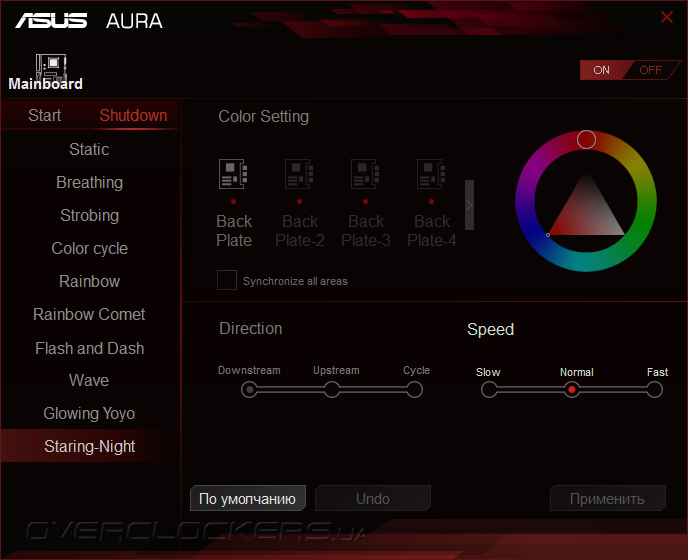

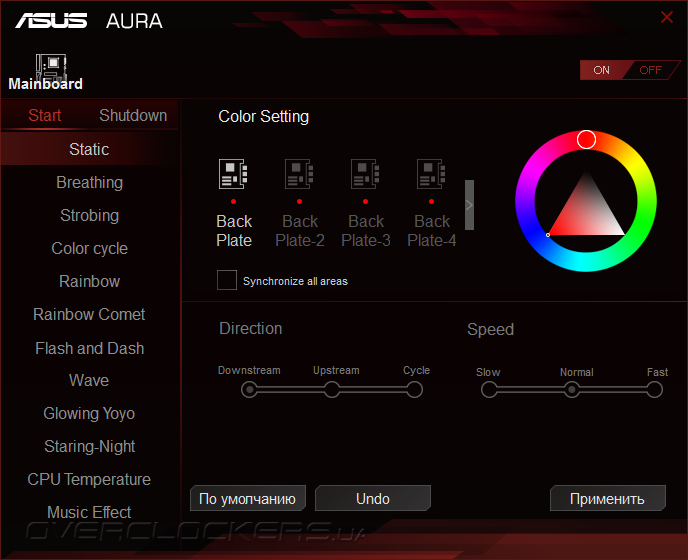

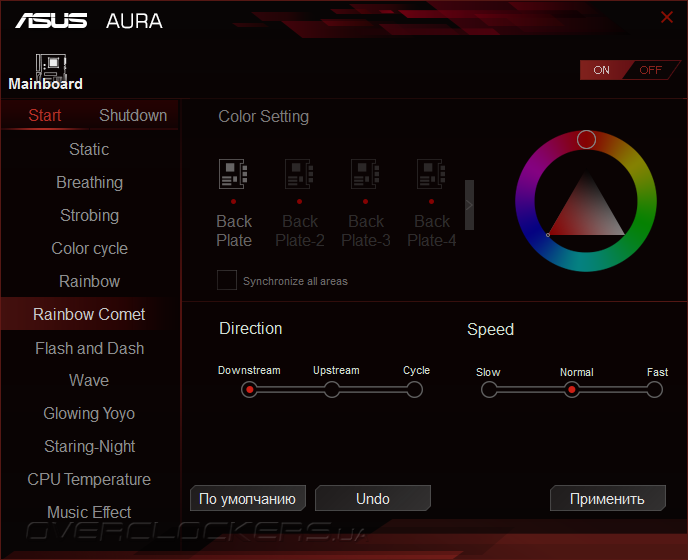

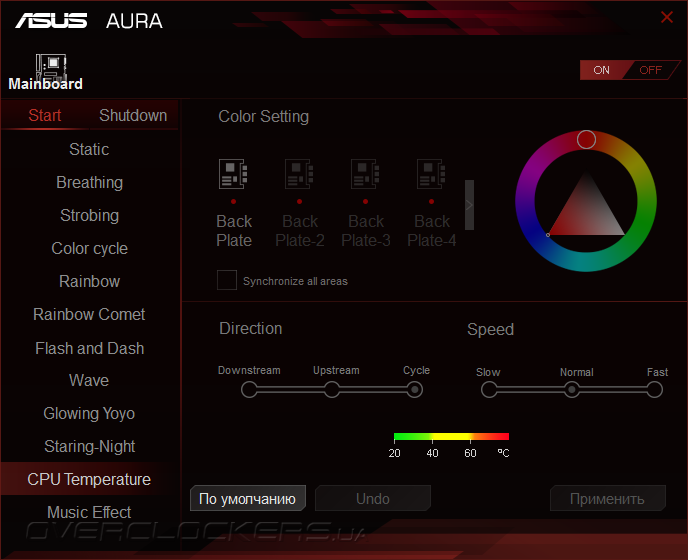

Lighting Control выступает теперь под именованием AURA. У этой подсветки материнской платы заложены два разных способа работы — во время активности системы и при её бездействии (компьютер выключен и находится в ждущем режиме). Десяток светодиодов разбит в пары на пять групп. Часть алгоритмов позволяет индивидуально настроить свечение каждой из них. Эффектов иллюминации довольно много.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

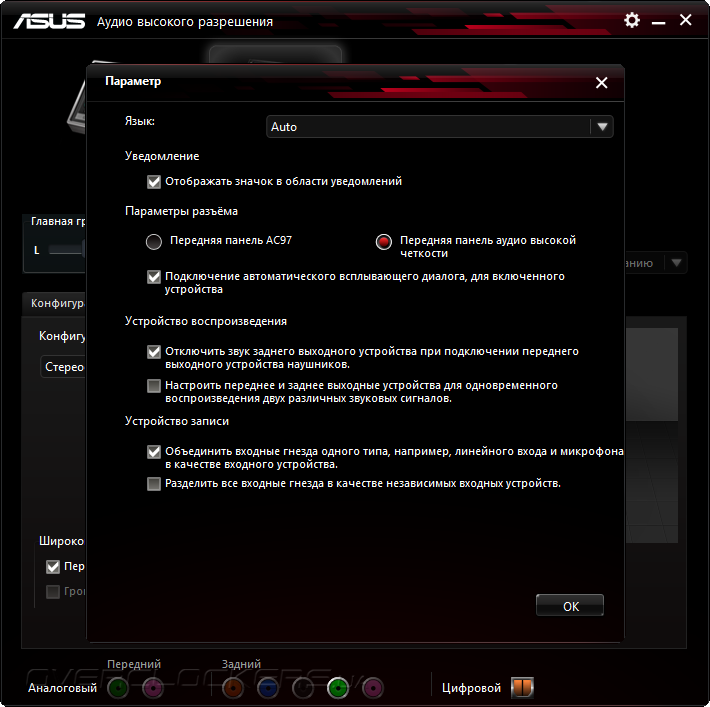

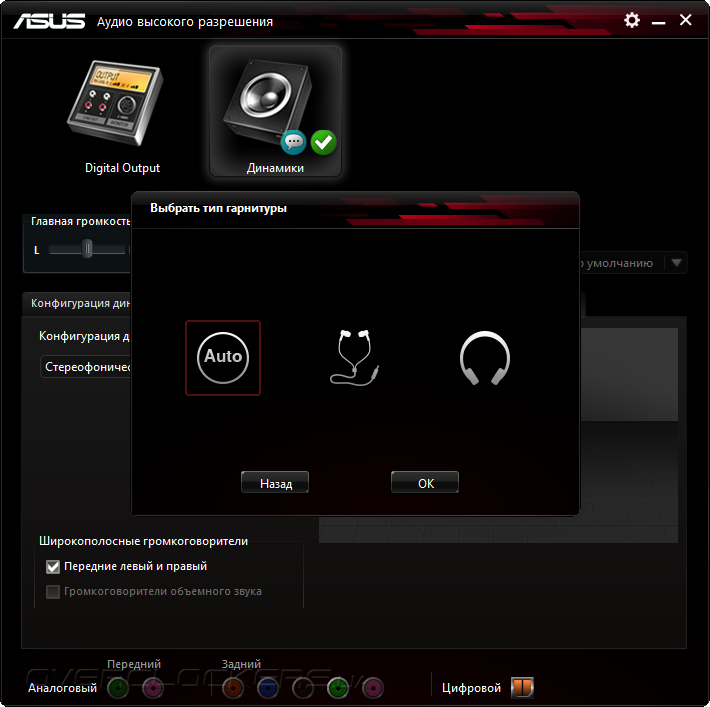

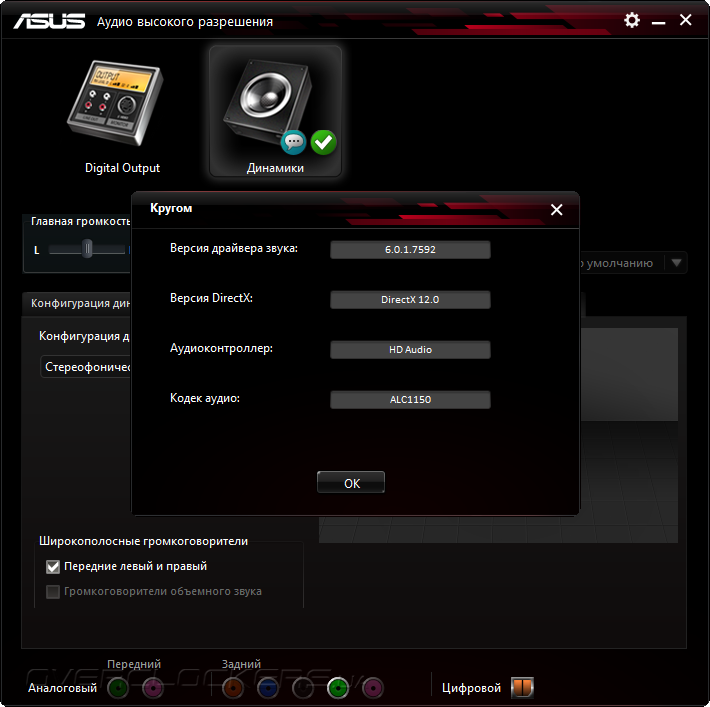

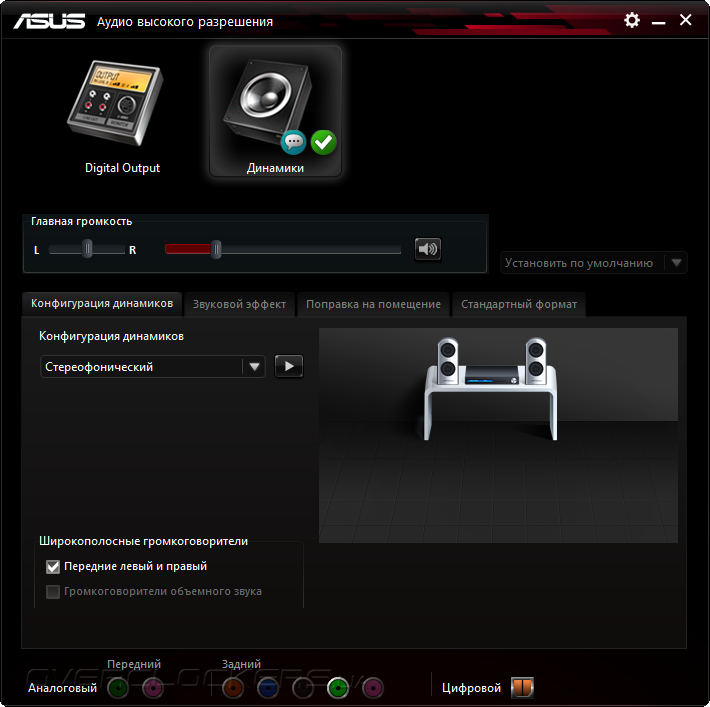

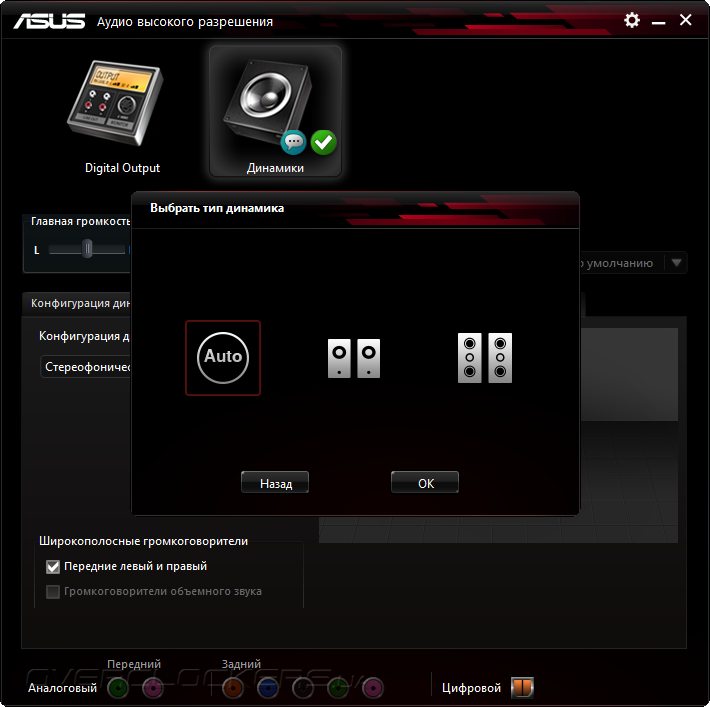

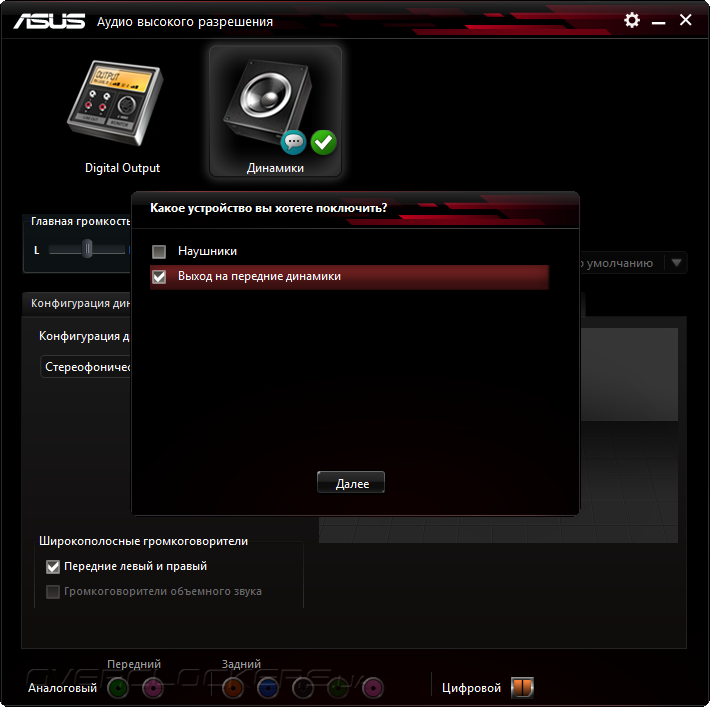

Настройка звуковой подсистемы выполнена на базе конфигуратора от Realtek. Есть несколько профилей звучания, зависимых от выбираемого типа подключаемого оборудования.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

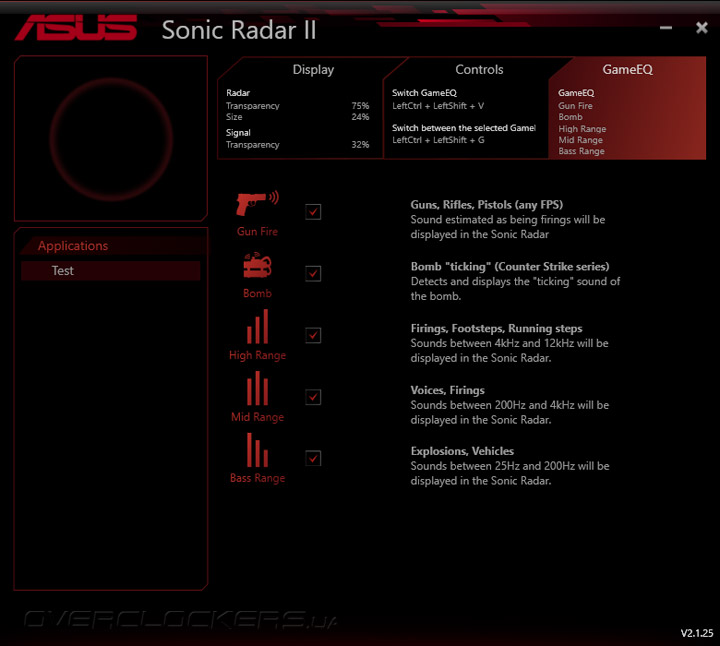

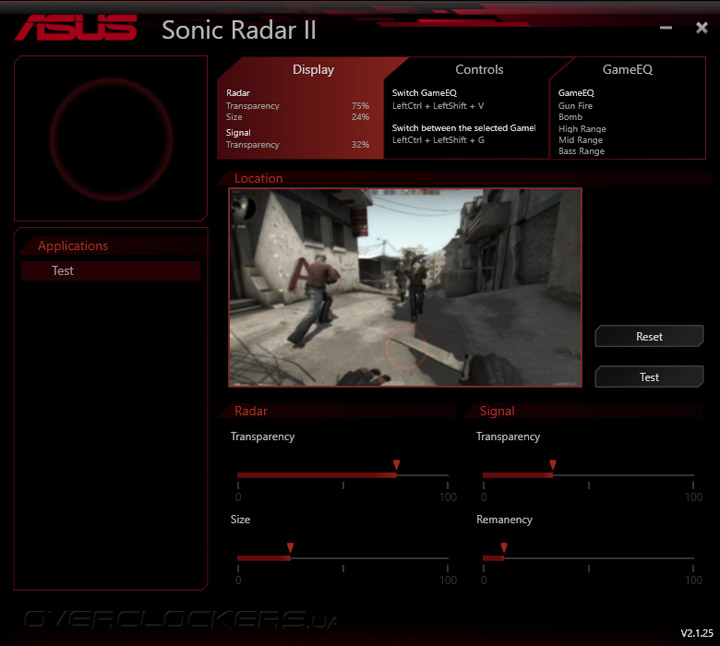

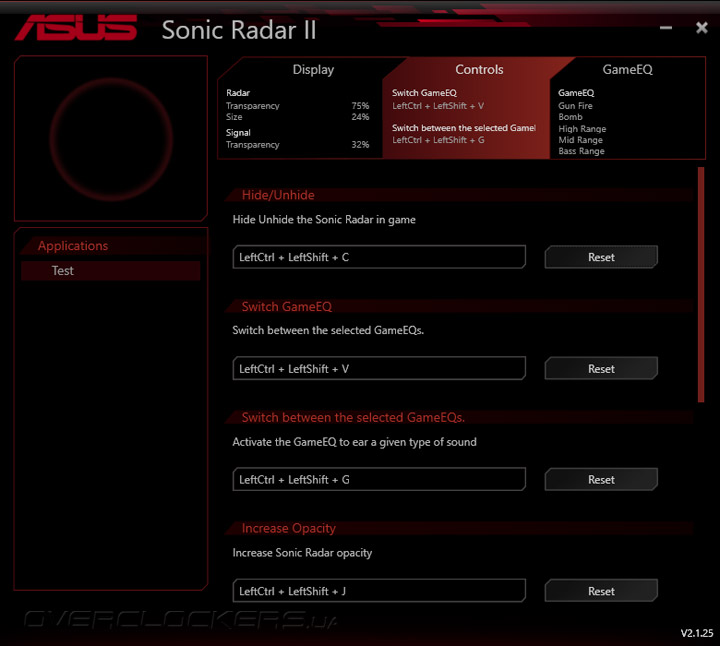

Специальное ПО в этот раз ограничено эксклюзивным предложением продукта Sonic Radar II. То есть работа с Sonic Studio не предусмотрена.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura

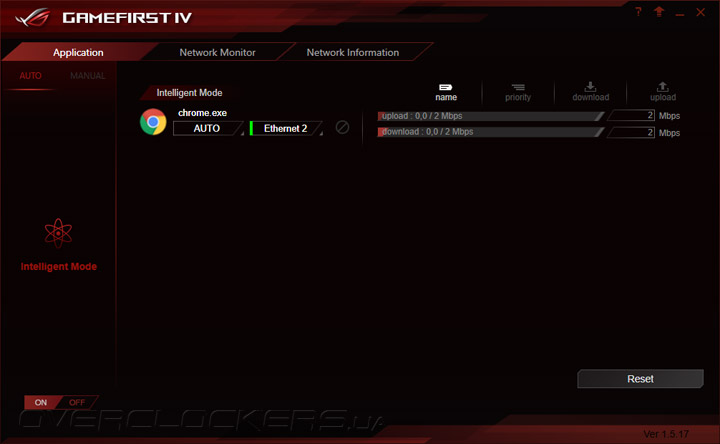

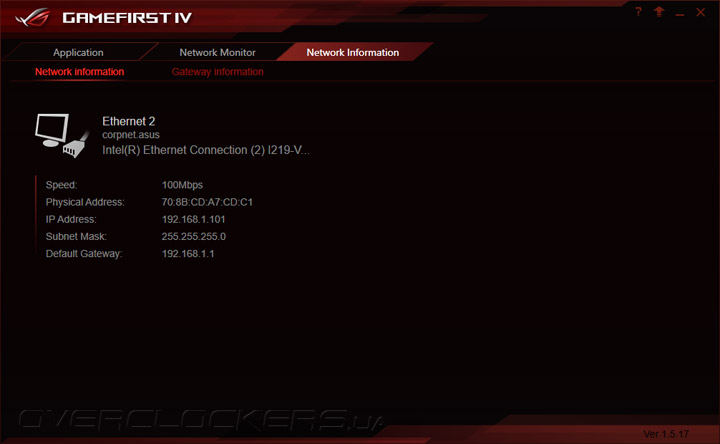

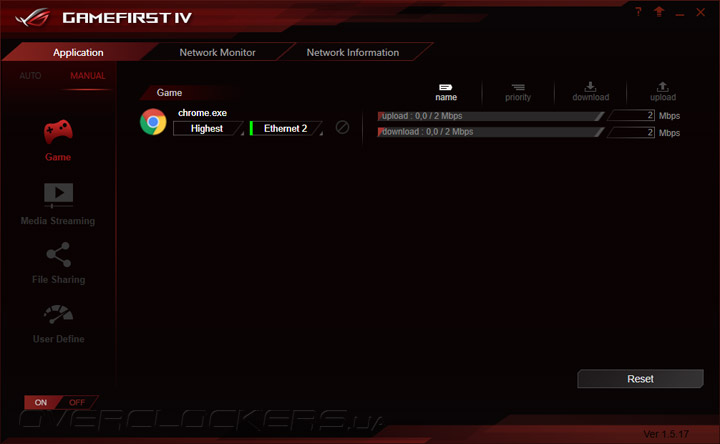

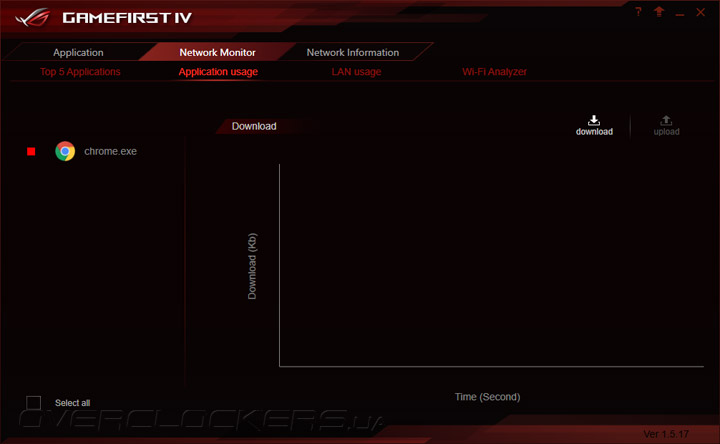

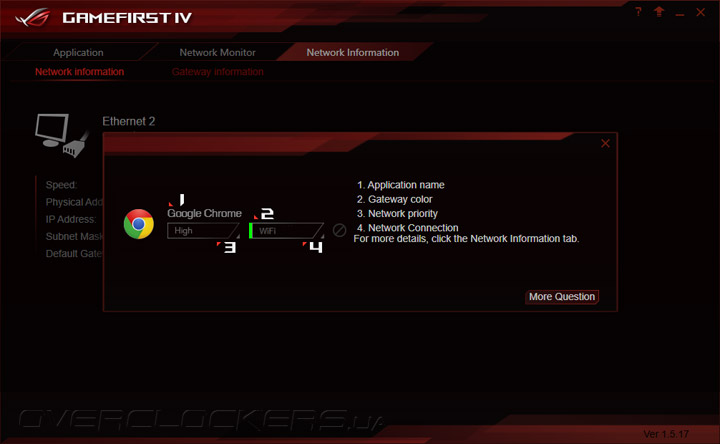

Для сетевой подсистемы есть GameFirst IV с интерактивным режимом, где утилита сможет автоматически распределить приоритеты среди запрашивающих доступ к Сети приложений. Но самостоятельное участие также доступно.

ASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/AuraASUS Z170 Pro Gaming/Aura
